Расчет радиаторов отопления
При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы.
Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.
Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.
Расчет мощности радиаторов отопления может осуществляться тремя способами:
Стандартный расчет радиаторов отопления
Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади.
В таком случае необходимые расчеты производятся при использовании формулы:
К — мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;
С — площадь помещения. Она равна произведению длины комнаты на ее ширину.
К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.
Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:
14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна. то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.
Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.
Примерный расчет — сколько секций батареи на квадратный метр
Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.
Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:
14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.
Объемный или для нестандартных помещений
Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:
К- необходимое количество секций радиатора,
О -объем помещения, он равен произведению высоты на ширину и на длину комнаты.
Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:
3.0*4.0*3.5=42 метра кубических.
Расчитывается общая потребность в тепловой энергии данной комнаты:
42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.
Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.
Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.
Пример расчета секций алюминиевых радиаторов отоплениия на квадратный метр
Мало знать, что алюминиевые батареи обладают высоким уровнем теплоотдачи.
Перед их установкой обязательно нужно произвести расчет, какое именно их количество должно быть в каждом отдельном помещении.
Только зная, сколько алюминиевых радиаторов нужно на 1 м2, можно с уверенностью покупать необходимое количество секций.
Расчет секций алюминиевых радиаторов на квадратный метр
Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия. которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.
Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.
- Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
- Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе.
Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций. - В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:
- если потолок равен 3 м, то параметры умножаются на 1.05;
- при высоте 3.5 м он составляет 1.1;
- при показателе 4 м – это 1.15;
- высота стены 4.5 м – коэффициент равен 1.2.
- Можно воспользоваться таблицей, которую предоставляют производители к своей продукции.
Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.Сколько нужно секций алюминиевого радиатора?
Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:
- S – площадь помещения, где требуется установка батареи;
- k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
- P – мощность одного элемента радиатора.
При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.
Q = 20 х 100 / 0.138 = 14.49
В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.
Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:
- если они закреплены под подоконником, то потери составят до 4%;
- установка в нише моментально увеличивает этот показатель до 7%;
- если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
- закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.
Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.
Пример расчета
Если рассчитывать, сколько секций алюминиевого радиатора надо на комнату площадью 20 м2 при норме 100 Вт/м2, то так же следует вносить корректировочные коэффициенты потери тепла:
- каждое окно добавляет к показателю 0.2 кВт;
- дверь «обходится» в 0.1 кВт.
Если предполагается, что радиатор будет размещен под подоконником, то корректирующий коэффициент составит 1.04, а сама формула будет выглядеть следующим образом:
Q = (20 х 100 + 0,2 + 0,1) х 1,3 х 1,04 / 72 = 37,56
- первый показатель – это площадь комнаты;
- второй – стандартное количество Вт на м2;
- третий и четвертый указывают на то, что в комнате по одному окну и двери;
- следующий показатель – это уровень теплоотдачи алюминиевого радиатора в кВт;
- шестой – корректирующий коэффициент касаемо расположения батареи.
Все следует разделить на теплоотдачу одного ребра обогревателя. Его можно определить из таблицы от производителя, где указаны коэффициенты нагрева носителя по отношению к мощности устройства. Средний показатель для одного ребра равен 180 Вт, а корректировка – 0.4. Таким образом, умножив эти цифры, получается, что 72 Вт дает одна секция при нагреве воды до +60 градусов.
Так как округление производится в большую сторону, то максимальное количество секций в алюминиевом радиаторе конкретно для этого помещения составит 38 ребер. Для улучшения работы конструкции, ее следует разделить на 2 части по 19 ребер каждая.
Узнайте полезную информацию об алюминиевых батареях на нашем сайте:
Вычисление по объему
Если производить подобные вычисления, то потребуются обратиться к нормативам, установленным в СНиП. В них учитываются не только показатели радиатора, но и то, из какого материала построено здание.
Например, для дома из кирпича нормой для 1 м2 будет 34 Вт, а для панельных строений – 41 Вт.
Чтобы рассчитать количество секций батареи по объему помещения, следует: объем помещения умножить на нормы теплозатрат и разделить на теплоотдачу 1 секции.
- Чтобы высчитать объем комнаты площадью 16 м2, нужно умножить этот показатель на высоту потолков, например, 3 м (16х3 = 43 м3).
- Норма тепла для кирпичного здания = 34 Вт, чтобы узнать какое требуется количество для данной комнаты, 48 м3 х 34 Вт (для панельного дома на 41 Вт) = 1632 Вт.
- Определяем, сколько требуется секций при мощности радиатора, например, 140 Вт. Для этого 1632 Вт/ 140 Вт =11.66.
Округлив этот показатель, получаем результат, что для комнаты объемом 48 м3 требуется алюминиевый радиатор из 12 секций.
Тепловая мощность 1 секции
Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.
Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.
Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.
Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.
Формула, необходимая для этого выглядит следующим образом:
КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7
- КТ – это то количество тепла, которое требуется данному помещению.
- S – площадь.
- К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1. 27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
- К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
- К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
- К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
- К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
- К6 учитывает наличие помещения над комнатой, для которой производятся расчеты. При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
- К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.
27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
При наличии:Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.
Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:
Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах.
Последнее особенно важно в условиях постоянно растущих тарифов.
Полезное видео
Методика расчета секций радиаторов отопления
При установке и замене радиаторов отопления обычно встает вопрос: как правильно рассчитать количество секций радиаторов отопления, чтобы в квартире было уютно и тепло даже в самое холодное время года? Сделать расчет самостоятельно совсем несложно, нужно лишь знать параметры помещения и мощность батарей выбранного типа. Для угловых комнат и помещений, имеющих потолки выше 3 метров или панорамные окна, расчет несколько отличается. Рассмотрим все методики расчета.
Расчет количества секций радиаторов отопления
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт.
Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

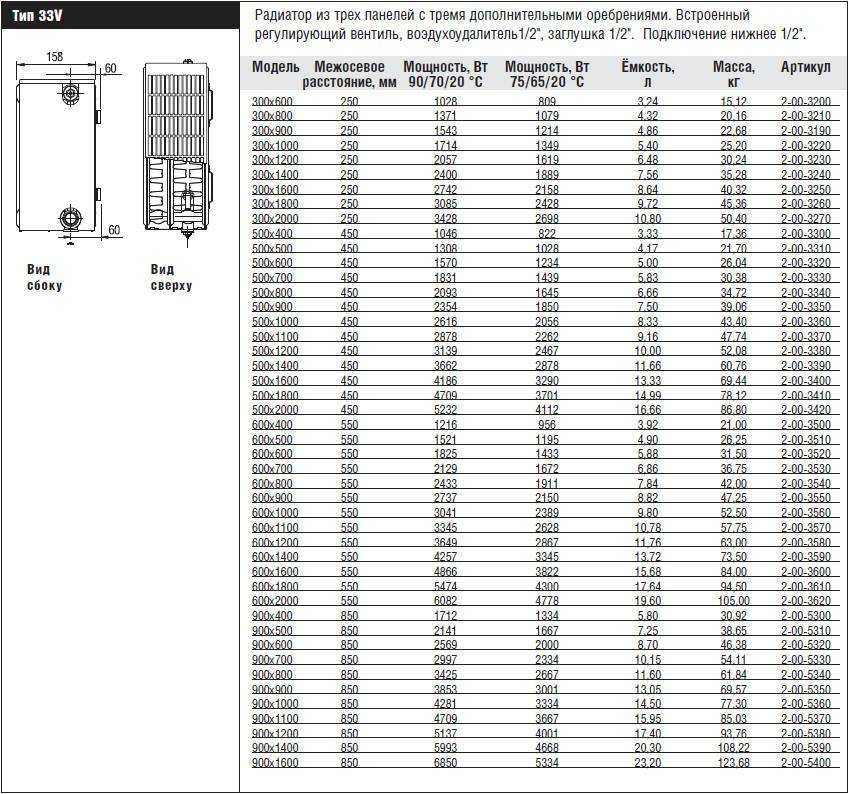

Также можно воспользоваться таблицей:
Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения.
Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
Читайте также:
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Источники: http://aquagroup.ru/articles/raschet-radiatorov-otopleniya.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-sektsij.html, http://stroyvopros.net/vodosnab_otopl/raschet-kolichestva-sektsiy-radiatorov-otopleniya.
html
Как вам статья?
Батареи отопления сколько надо секций
При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.
В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.
Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления
Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях.
Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).
Расчет по площади
Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:
- для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
- для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.
Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.
Как рассчитать количество секций радиатора: формула
Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.
Пример расчета количества секций радиаторов по площади помещения
Угловое помещение 16 м 2 , в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.
Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м 2 * 95 Вт = 1520 Вт.
Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.
Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.
Считаем батареи по объему
Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:
- для кирпичных на 1 м 3 требуется 34 Вт тепла;
- для панельных — 41 Вт
Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).
Формула расчета количества секций по объему
Пример расчета по объему
Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м 2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:
- Находим объем. 16 м 2 * 3 м = 48 м 3
- Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м 3 * 34 Вт = 1632 Вт.
- Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.
48 м 3 * 34 Вт = 1632 Вт.Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.
Теплоотдача одной секции
Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.
Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.
Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу
Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):
- Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
- Алюминиевый — 190 Вт (0,19 кВт).
- Чугунные — 120 Вт (0,120 кВт).
Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней.
У радиаторов в стиле «ретро» тепловая мощность ниже в разы.
Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше
Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м 2 :
- биметаллическая секция обогреет 1,8 м 2 ;
- алюминиевая — 1,9-2,0 м 2 ;
- чугунная — 1,4-1,5 м 2 ;
Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м 2 , для ее отопления примерно понадобится:
- биметаллических 16 м 2 / 1,8 м 2 = 8,88 шт, округляем — 9 шт.
- алюминиевых 16 м 2 / 2 м 2 = 8 шт.
- чугунных 16 м 2 / 1,4 м 2 = 11,4 шт, округляем — 12 шт.
Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.
Расчет секций радиаторов в зависимости от реальных условий
Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.
Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C, на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.
Формула расчета температурного напора системы отопления
Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C.
Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.
Таблица коэффициентов для систем отопления с разной дельтой температур
При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.
При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления.
Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.
Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.
Расчет мощности радиаторов отопления может осуществляться тремя способами:
Стандартный расчет радиаторов отопления
Согласно строительным нормами и другими правилами необходимо затрачивать 100Вт мощности вашего радиатора на 1метр квадратный жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:
С*100/Р=К , где
К— мощность одной секции вашей радиаторной батареи, согласно заявленной в ее характеристике;
С— площадь помещения. Она равна произведению длины комнаты на ее ширину.
К примеру, комната имеет 4 метра в длину и 3.5 в ширину. В таком случае ее площадь равна:4*3.5=14 метров квадратных.
Мощность, выбранной вами одной секции батареи заявлена производителем в 160 Вт. Получаем:
14*100/160=8.75. полученную цифру необходимо округлить и получается что для такого помещения потребуется 9 секций радиатора отопления. Если же это угловая комната, то 9*1.
2=10.8, округляется до 11. А если ваша система теплоснабжения недостаточно эффективна, то еще раз добавляем 20 процентов от первоначального числа: 9*20/100=1.8 округляется до 2.
Итого: 11+2=13. Для угловой комнаты площадью 14 метров квадратных, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.
Примерный расчет — сколько секций батареи на квадратный метр
Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.
Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:
14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.
Объемный или для нестандартных помещений
Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:
К=О*41 , где:
К- необходимое количество секций радиатора,
О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.
Если комната имеет высоту-3.0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:
3.0*4.0*3.5=42 метра кубических.
Расчитывается общая потребность в тепловой энергии данной комнаты:
42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.
Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.
Округлять полученные данные лучше в большую сторону, так как производители иногда завышают заявленную мощность.
Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.
Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.
Содержание рекомендаций по расчету :
Принцип и особенности работы биметаллического радиатора
Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:
- Отличный коэффициент теплопередачи;
- Долгий срок использования;
- Стильный внешний вид;
- Легкий вес;
- Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.
Методы расчета
Наиболее популярные способы расчета производятся с использованием фактической площади и объема отапливаемой комнаты.
По площади
Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.
Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.
По объему
Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:
- для панельного 41 Вт,
- для кирпичного 34 Вт.
Умножая площадь на высоту комнаты получаем расчетный объем в кубах.
Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п.
2.1.
Сколько секций биметаллического радиатора нужно на 1 м2
Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.
Практики утверждают, что в квартире со стандартной высотой, одна биметаллическая секция средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.
Параметры, которые нужно учитывать при подсчете
Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за установку дорогостоящих радиаторов.
Точный расчет должен учитывать множество поправочных параметров :
- Состояние остекление;
- Количество наружных стен;
- Их теплоизоляцию;
- Тепловой режим верхнего помещения;
- Климатические характеристики региона и другие параметры.
Поправочные коэффициенты
Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:
- К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
- К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
- К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
- К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
- К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
- К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
- К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.
Пример расчета — сколько секций нужно на комнату 18 м2
Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %.
Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.
Формула подсчета количества тепла будет выглядеть так :
100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.
Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.
По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.
Сколько солнечной энергии потребуется для питания США?
Критики утверждают, что в США просто недостаточно земли для солнечной энергии, чтобы обеспечить страну энергией. Хотя это не сразу практический вопрос, над ним все же интересно подумать. Итак, игнорируя практические ограничения, такие как технологии хранения и энергосистемы, давайте посмотрим, сможем ли мы разместить достаточное количество солнечной энергии, чтобы электрифицировать США.
солнечных часов в году. К сожалению, этот подход дает совершенно разные ответы в зависимости от предположений. Лучшим подходом является просмотр реальных данных, полученных с реальных солнечных батарей, и просто экстраполяция оттуда.
Исходя из некоторых консервативных предположений из отчета Национальной лаборатории возобновляемых источников энергии (NREL) за 2013 год, мы знаем, что для выработки гигаватт-часа электроэнергии в течение года требуется в среднем 3,4 акра солнечных панелей. Учитывая, что США потребляют около 4 петаватт-часов электроэнергии в год, нам потребуется около 13 600 000 акров или 21 250 квадратных миль солнечных панелей, чтобы удовлетворить общие потребности США в электроэнергии в течение года.
Площадь желтого квадрата составляет примерно 21 000 квадратных миль. Карта предоставлена Google Maps.Сколько стоят 21 250 квадратных миль?
Это может показаться непрактично большим участком земли, но только не в перспективе. 21 250 квадратных миль — это квадрат со стороной около 145 миль.
В США 3 797 000 квадратных миль земли. Только около половины процента от этого потребуется, чтобы обеспечить достаточное количество солнечной энергии для питания страны.
Вот еще несколько примеров землепользования в диапазоне десятков тысяч квадратных миль:
- 40 223 квадратных миль — это размер земли, арендуемой нефтегазовой промышленностью (по данным Бюро земельных ресурсов США). Управление).
- 18 500 квадратных миль — количество федеральных земель, переданных в аренду предприятиям нефтегазовой отрасли только в 2017 году.
- 13 000 квадратных миль – территория США, затронутая открытой добычей угля [1]
- 49 300 квадратных миль – земля, используемая для выращивания кукурузы для производства этанола (по данным Министерства сельского хозяйства США, в 2021 году на 91 миллионе акров сельскохозяйственных угодий было произведено 14,99 миллиарда бушелей кукурузы, из которых 5,2 миллиарда бушелей было использовано для производства спирта)
- 17 120 квадратных миль – предполагаемая площадь поверхности дорог США (8,8 миллиона полос движения при средней ширине 10 футов).
- 49 400 квадратных миль — общая площадь земель США, используемых под газоны (по данным НАСА, в США 128 000 квадратных километров газонов).
- 22 000 квадратных миль — размер пустыни Мохаве, расположенной на юго-востоке Калифорнии.
- 2200 квадратных миль — количество лесов Аппалачей, которые были расчищены для добычи угля на вершинах гор к 2012 году.
- 3590 квадратных миль — лучшее предположение о том, сколько земли используется для парковки.
На самом деле нам, вероятно, нужно только около 10 000 квадратных миль
К счастью, нам не нужно использовать все 21 250 квадратных миль. У NREL есть еще один отчет, в котором консервативно оценивается, что только солнечная энергия на крыше может генерировать 34% всех потребностей США в электроэнергии.
Кроме того, солнечные батареи в исследовании NREL 2013 года имели уровень эффективности 13-14%. Эффективность современных солнечных панелей составляет в среднем 16-17%, а широкодоступные модели легко превышают 20%. При пересмотре оценок с использованием более высокой эффективности и включая покрытие крыш требуется всего 10 000 квадратных миль.
Интересно, что Илон Маск поделился почти идентичным показателем во время выступления перед Национальной ассоциацией губернаторов.
Элон Маск выступает перед Национальной ассоциацией губернаторов в 2017 году«Если вы хотите обеспечить электроэнергией все США с помощью солнечных батарей, вам понадобится довольно небольшой уголок в Неваде, Техасе или Юте; вам нужно только около 100 миль на 100 миль солнечных батарей, чтобы обеспечить питанием все Соединенные Штаты. Батареи, которые вам нужны для хранения энергии, чтобы быть уверенным, что у вас есть питание 24/7, имеют размер 1 миля на 1 милю. Одна квадратная миля. Вот и все.” — Илон Маск
Перспектива высвобождения энергии
Между землей и крышами более чем достаточно места для установки всех солнечных батарей, необходимых для обеспечения электроэнергией Соединенных Штатов. Однако на самом деле будущее чистой энергии не будет полностью зависеть от солнечной энергии. Гидроэнергетика, геотермальная энергия и особенно ветер также внесут свой вклад. Но если мы хотим двигаться быстро, солнечная энергия — это самый быстрый путь к чистой энергии. Его можно установить как небольшие проекты, которые легче финансировать. Его можно построить быстрее, чем любой другой вид энергии. Небольшие проекты Solar легче реализовать, и их можно разместить на большем количестве мест. В отличие от ветра и гидроэнергетики, солнечную энергию можно построить практически в каждом штате, городе и округе страны. А поскольку стоимость аккумуляторных батарей продолжает снижаться, быстро станет возможным накапливать дневную солнечную энергию для использования ночью.
Дополнительное чтение
- Компания LandArt проанализировала количество солнечной энергии, необходимой для питания мира, и создала отличную инфографику (см. здесь).
- Исходный анализ NREL (здесь).
- Мир возобновляемых источников энергии: Новое исследование показывает, что 25% Европы могут получать энергию от солнечных батарей на крыше
- «Крупные угольные шахты», Сколько земли было нарушено всеми открытыми разработками в Соединенных Штатах? Sourcewatch.com, получено 14 июля 2019 г.[↩]
Калькулятор размера солнечной панели: панель какого размера мне нужна?
Воспользуйтесь нашим калькулятором, чтобы узнать, какой размер солнечной панели вам нужен для зарядки аккумулятора.
Напряжение батареи (В)
Ошибка: Это поле обязательно для заполнения.
Ампер-часы батареи (Ач)
Ошибка: Это поле обязательно для заполнения.
Тип батарейки
Выберите типСвинцово-кислотныйлитиевый (LiFePO4)
Ошибка: Выберите тип батареи.
Глубина разряда батареи (DoD)
Необязательно: если оставить это поле пустым, мы будем использовать значение по умолчанию: 50% DoD для свинцово-кислотных аккумуляторов и 100% DoD для литиевых аккумуляторов.
Тип контроллера солнечного заряда
Выберите тип PWMMPPT
Ошибка: Выберите тип контроллера заряда.
Желаемое время зарядки (в солнечные часы)
Вы можете воспользоваться нашим калькулятором часов пиковой солнечной активности, чтобы узнать, сколько часов пиковой солнечной активности приходится на день в вашем регионе.
Ошибка: Это поле обязательно для заполнения.
Предполагаемый размер солнечной панели:
Вт
Предупреждение: По нашим оценкам, солнечная энергосистема с такими параметрами будет иметь максимальный зарядный ток .
Многие производители аккумуляторов рекомендуют максимальный зарядный ток для свинцово-кислотных аккумуляторов такой емкости. Чтобы увеличить срок службы батареи, рассмотрите возможность использования меньшей солнечной панели или большей батареи. Или увеличьте желаемое время зарядки.
Предупреждение: По нашим оценкам, солнечная энергосистема с такими параметрами будет иметь максимальный зарядный ток . Многие производители аккумуляторов рекомендуют максимальный зарядный ток для литий-железо-фосфатных аккумуляторов такой емкости. Чтобы увеличить срок службы батареи, рассмотрите возможность использования меньшей солнечной панели или большей батареи. Или увеличьте желаемое время зарядки.
Ошибка: По нашим оценкам, так быстро зарядить аккумулятор невозможно. Типичное время поглощения для батарей составляет около нескольких часов, что больше (или равно) желаемому времени зарядки. Увеличьте желаемое время зарядки и повторите попытку.
Примечание: Если вы уже определились с размером солнечной панели и вместо этого хотите оценить, сколько времени потребуется для зарядки аккумулятора, воспользуйтесь нашим калькулятором времени зарядки солнечной панели.
Предположения калькулятора
- Контроллер заряда солнечной батареи является единственной нагрузкой, подключенной к аккумулятору
Солнечная панель какого размера мне нужна?
Чтобы узнать, какой размер солнечной панели вам нужен для зарядки аккумулятора, вам необходимо ввести следующую информацию в наш калькулятор размера солнечной панели в верхней части этой страницы:
- Напряжение батареи (В): Какое напряжение у вашей батареи?
- Аккумулятор в ампер-часах (Ач): Какова емкость вашего аккумулятора в ампер-часах? (Если вы знаете только его емкость в ватт-часах, сначала переведите ватт-часы в ампер-часы)
- Тип батареи: Ваша батарея свинцово-кислотная или литиевая (LiFePO4)?
- Глубина разряда батареи (DoD): Какой уровень разрядки у вашей батареи? 100% означает, что аккумулятор полностью разряжен, а 0% означает, что он полностью заряжен.
- Контроллер заряда от солнечной батареи Тип: Будете ли вы использовать контроллер заряда PWM или MPPT?
- Требуемое время зарядки (в солнечные часы): Как быстро вы хотите, чтобы солнечная панель заряжала аккумулятор в пиковые солнечные часы?
После того, как вы ввели вышеуказанную информацию, нажмите «Рассчитать размер панели солнечных батарей», чтобы получить оценку того, какой размер панели вам нужен для зарядки аккумулятора с желаемой скоростью.
Пример
Предположим, у вас есть аккумулятор LiFePO4 12 В 100 Ач и контроллер заряда MPPT в вашем доме на колесах. Вам нужна солнечная панель, которая будет заряжать вашу батарею за 16 пиковых солнечных часов.
Чтобы узнать, какой размер солнечной панели вам нужен, просто введите в калькулятор следующее:
- Напряжение батареи (В): 12
- Ампер-часы батареи (Ач): 100
- Тип батареи: Литиевая (LiFePO4)
- Глубина разрядки батареи (DOD): 100%
- Тип контроллера солнечной зарядки: MPPT
- Требуемое время зарядки (в часы пиковой солнечной активности): 16 Оказывается, вам нужна солнечная панель мощностью 100 Вт для зарядки литиевой батареи 12 В 100 Ач за 16 пиковых солнечных часов с контроллером заряда MPPT.
Солнечная панель какого размера для зарядки аккумулятора 12 В?
Батареи на 12 вольт — это наиболее распространенное напряжение, которое люди используют в своих установках солнечной энергии. Вот диаграмма, показывающая, какой размер солнечной панели вам нужен для зарядки 12V аккумуляторов различной емкости в 5 пиковых солнечных часов с контроллером заряда MPPT .
Аккумулятор в ампер-часах (Ач) Тип аккумулятора Расчетный размер солнечной панели 50Ah Lithium (LiFePO4) 160 watts 60Ah Lithium (LiFePO4) 190 watts 80Ah Lithium (LiFePO4) 250 watts 100Ah Lithium (LiFePO4) 310 watts 120Ah Lithium (LiFePO4) 370 watts 140Ah Lithium (LiFePO4) 430 watts 200Ah Lithium (LiFePO4) 610 watts 50Ah Lead acid 120 watts 60Ah Lead acid 140 watts 80Ah Lead acid 180 Вт. 0235Lead acid 300 watts 200Ah Lead acid 430 watts Summary
- You need around 200-400 watts of solar panels to charge many common 12V lithium размеры батареи от 100% глубины разряда за 5 солнечных часов с контроллером заряда MPPT .
- Вам потребуется около 150–300 Вт солнечных панелей для зарядки многих обычных 12 В свинцово-кислотных батарей , начиная с 50-процентной глубины разряда за 5 солнечных часов с контроллером заряда MPPT .
Полная статья: Солнечная панель какого размера для зарядки 12-вольтовой батареи?
Солнечная панель какого размера для зарядки аккумулятора 100 Ач? Аккумуляторы
12 В 100 Ач являются одними из наиболее распространенных в системах солнечной энергии. Вот несколько таблиц с размерами солнечных панелей, необходимых для их зарядки на разных скоростях:
Литиевая батарея 12 В 100 Ач
0235
0472
077
peak sun hours
