Монтаж ондулина своими руками|РегСтрой

Необычные и новые слова всегда вызывают подозрения, но не в этом случае. Если говорить проще, ондулин – это шифер, но только на вид. Современные технологии направлены на усовершенствование и упрощение жизнедеятельности, плюс, экологический фактор оказывает сильное влияние на технологии производства.

Ондулиновая кровля

Ондулин (еврошифер) – это композиционный материал, в основе которого лежит древесная целлюлоза и минеральные вещества, пропитанные смолой и битумом. В итоге, получается прочный, но легкий материал. Его масса, по сравнению с обычным шифером, снизилась в несколько раз. К другим преимуществам относится: широкая палитра цветов материала, что позволит не просто защитить дом, но и украсить его, а срок службы ондулина на крыше равняется пятидесяти годам. За выходные, можно постелить поверх старого материала, не исчерпывая время и силы на сложный демонтаж. Далее вы узнаете как можно сделать монтаж ондулина своими руками.

Технология монтажа ондулина

Очистить крышу от грязи и листьев. Определить размеры крыши (длину и ширину) использовать максимальные измерения. Согласно размерам, изготовить каркас из деревянных брусьев, 5 х 5 см (в виде устройства клетки) по схеме:

Выпилить на концах брусьев выступы для коньков.

Закрепить брусья по краям вертикально.

Просверлить отверстия в старом покрытии крыши и сопоставить их с отверстиями в брусе.

Закрепить брусья и крышу саморезами по 8 см.

Протянуть веревку между брусьев, чтобы уравнять нижние края.

Таким же образом, каждую пятую волну скрепить с брусом.

Для горизонтальной кладки брусьев достаточно закреплять 7 см саморезами брусья, в местах пересечения вертикальной и горизонтальной кладки.



Брусья по горизонтали укладывать с шагом в 60 см (для удобства использовать шаблон бруска, длина которого будет равна нужному расстоянию)

С торца горизонтальных брусьев уложить сплошной брус, на котором будет держаться ветровая доска, под углом 90 градусов. Прикинуть положение листа на крыше, с учетом выступа на 7 см с вертикального края (для удобства прикрепить шнур по длине крыши с отступом на 7 см), и выступа на одну волну, покрывающего ветровую доску. Начинать монтировать покрытие необходимо с противоположной стороны движения ветра.



Крепить нижние листы, контролируя их правильное расположение.

Разметить лист для забивания гвоздей по осям горизонтальной кладки брусьев.



Первым делом, прибить волны с двух краев листа, потом другие в этой параллели, забивая гвоздь в каждую волну, дальше – в шахматном порядке. Последующий лист укладывать внахлест (одна волна в волну) по такой же схеме.

Верхние листы укладывать, перекрывая нижние. Нахлест ондулина при монтаже составляет 14 см.

Монтаж конька ондулина

Когда крыша покрыта с двух сторон, следует произвести монтаж конька онудулина. Прибивать конек необходимо в каждую волну еврошифера, внахлест одного конька на другой не менее 10 см. Затем прикрепляется ветровая и карнизная доски. Готово!

Итак, монтаж не требует никаких невероятных инструментов и навыков, любой мужчина, державший в руках молоток, с этим справится. Материалы можно привести на легковом автомобиле, не нанимая грузчиков. Ондулин не протекает, не ржавеет и не шумит при дожде. Идеальное покрытие 21 века для домов.

---

  Кровельные материалы

Related Products

Лист Ондулин SMART 1,95*0,96м, коричневый

Ондулин – это волнистые листы, которые изготавливаются из целлюлозы, пропитываются битумом, а п..

728.00₽

Лист Ондулин SMART 1,95*0,96м, зеленый

Ондулин СМАРТ – это волнистые листы, которые изготавливаются из целлюлозы, пропитываются битумом, а ..

766. 00₽

Как сделать монтаж кровли из ондулина для дома своими руками: пошаговая инструкция +Видео

Устройство недорогой модно смотрящейся крыши вполне возможно, если Вы выберете в качестве финишной облицовки материал кровли ондулин.

Благодаря разнообразию цветовых оттенков, эстетичному виду, хорошим эксплуатационным характеристикам, его часто применяют для магазинов, общественных зданий, дачных строений.

Небольшая масса листа (6 кг), удобные габариты, простота укладки позволяют выполнить установку кровли из ондулина в одиночку.

[contents]

Хотя, применение его для загородного строительства, я думаю, ещё не достигло пика популярности, отчасти из-за предубеждения, что дешево не может быть хорошо, а также от недостатка рекламы.

Содержание:

Ондулин на крыше каркасного дома

Кровельный материал ондулин (еврошифер) – экологичный. Его изготавливают при использовании современных технологических процессов.

Основой для него служит волокно из целлюлозы, разнообразные минеральные наполнители. Чтобы пропитать листы, в производстве используется термоотверждающая смола, дистиллированный битум. Когда листы пропитаются, только после этого материал красят.

Ондулин не только экологически чистый, но и не подвержен внешним воздействиям, легок.

Стоимость кровли из него очень мала и в этом одно из несомненных её преимуществ.

К тому же, кровля типа ондулин зарекомендовала себя, как надежное кровельное покрытие (эксплуатация продолжается до нескольких десятков лет).

Существующие виды покрытия, одинаковые по качеству, отличаются размером:

1. Черепица.

По размеру меньше, чем шифер, используется для крыш сложной структуры. Производственных отходов меньше.

2. Шифер.

Используется для крыш несложной конструкции и размер листов больше, чем у черепицы.

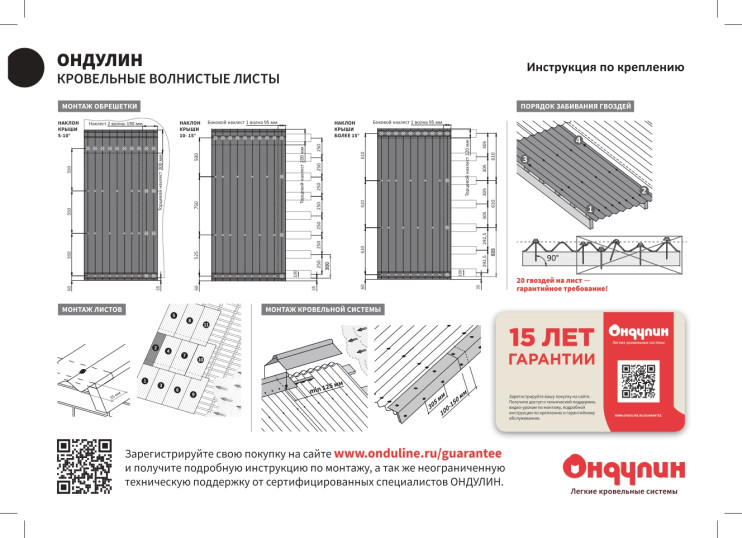

Когда оборудуется кровля из ондулина, технология монтажа достаточно проста, только необходимо дословно выполнять инструкцию, которая прилагается производителем к комплекту с изделием, также отметьте в документе наличие заводской гарантии.

Кровля из ондулина

Стелим крышу кровлей из ондулина

•  необходимо соблюдать установленные технологическими требованиями температуры монтажных работ, они определяется в пределах t=0-+30°С. Такой терморежим вызван тем, что покрытие кровли подвержено деформации, короблению;
• нависание листа на карниз должно быть — 50мм.

Рекомендации по приобретению ондулина:

• производители и дилеры предлагают все расходные материалы для кровли крыши, поэтому клеящие ленты, гидроизоляцию, доборные элементы (коньковые, щипцовые профили, метизы), предпочтительно использовать родные;
• при оборудовании каналов для вентилирования подкровельного пространства употребляют вентиляционные трубы, выпускаемые фирмой-производителем продукции;
• учитывая, что весь крепеж остается в свете, применяют кровельные гвозди в цвет материала.

Расчет кровли из ондулина

Характеристики ондулинового материала

Легче всего обратиться с этим вопросом к специалисту, но даже для того, чтобы приблизительно самому представить сумму, Вам нужно общую площадь всей крыши разделить на площадь 1-ого листа и прибавить от 5 до 15% на отходы.

Необходимое количество метизов определяется с учетом 20 шт/лист+10% на доборы.

Для работы понадобится стандартные строительные инструменты:

•  рулетка, молоток, уровень, прочный шнур;
• ножовка или ручная электропила;
• мелки, маркер для разметки.

Устройство обрешётки

Устройство обрешетки для ондулина

Кровля под ондулин крепится к деревянной обрешетке, даже если кладется на старое покрытие.

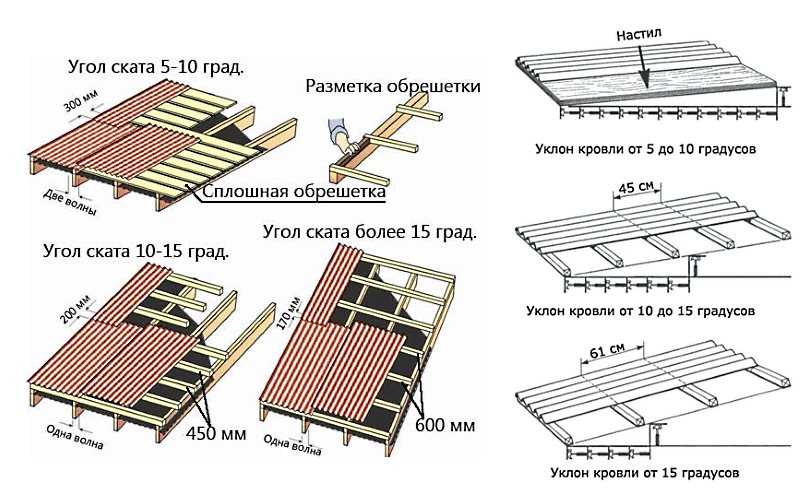

Обрешетка может быть шаговой или сплошной, величина шага зависит от уклона крыши:

• для пологих скатов с углом 5-10 градусов выполняется сплошная обрешётка из плиты OSB, фанеры или доски;
• уклон крыши от 10 до 15° — шаговая, с интервалом 45см;
• скат с углом — 15° — шаг в 60см.

Специалисты настоятельно советуют, во всех случаях, не сэкономить деньги на обрешетке и всегда выкладывать ее сплошной.

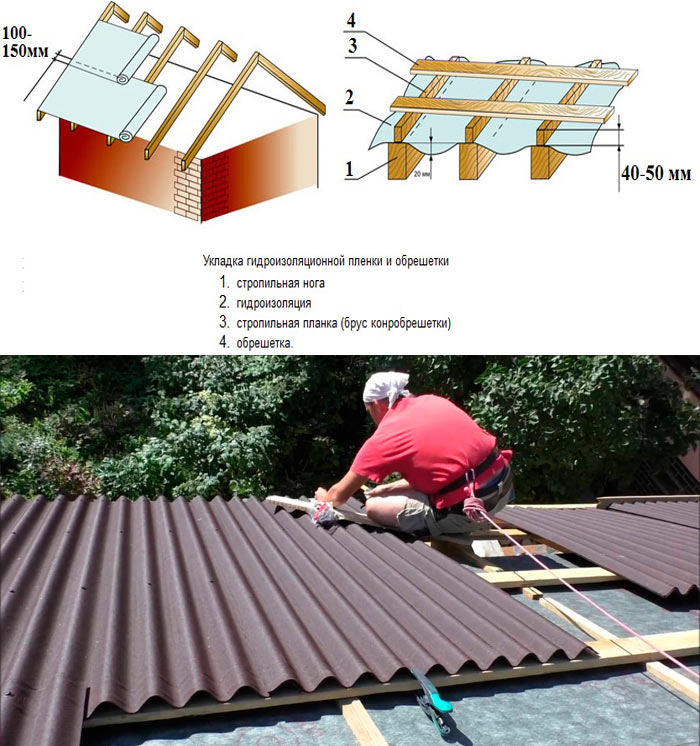

По плоскости обрешётки внахлест 100мм укладывается гидроизоляционный материал Ондутис R70.

Стыки герметизируют самоклеящейся лентой Ондуфлеш.

На свесах и торцах хорошо сделать выпуск изоляции на 2 см, заправив его под карнизную планку.

Примечание: установка гидроизоляционного материала может не проводиться, но предпочтительней не пренебрегать этим.

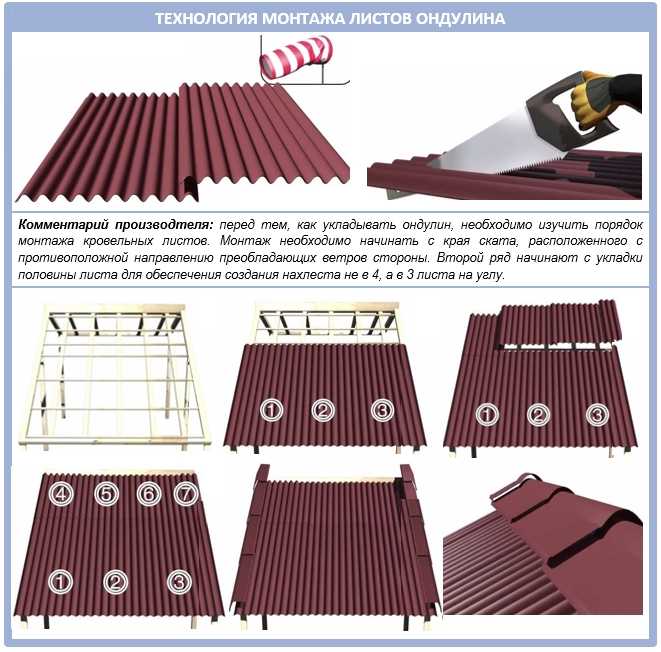

Очередность укладки листов ондулина

Перед тем, как Вы приступите непосредственно к монтажу, Вам лучше разметить листы маркером или мелом для аккуратной нарезки кусков нужных параметров. Желательно, сделать шаблон из обрезков, чтобы не замерять каждую деталь. Работа пойдет быстрее.

Для этого возьмите ножовку с небольшими зубчиками, если ножовка застревает в кровле, смажьте ее маслом. Также можно воспользоваться циркулярной или ручной пилой.

При ломаных скатах раскрой по размерам проще делать на земле, для удобства пронумеровав полученные заготовки.

Важно: чтобы уложить ондулин своими руками качественно, надо соблюдать правильный порядок монтажа.

1. Установку листов по высоте ската надо выполнять со смещением. Для этого монтаж начинают с половины листа, предварительно разрезав его вдоль волны. Такой способ устройства кровли не потребует срезания углов на стыке четырёх профилей.
2. Укладку профильных листов начинают с подветренной стороны дома, этим снижается риск деформации деталей при непогоде.
3. Стартовый профиль старательно выравнивают по ребру фронтона, свесу и прибивают.
4. Капитальный крепеж всех следующих деталей выполняется после проверки уровня.
5. Для определения, с каким нахлестом по волне и высоте укладывать ондулин, уклон кровли исключительно важен:

•  при скате до 10? — по ряду перехлестывают две волны, верхнюю черепицу кладут внахлест 20-30 см;
• уклон крыши 10-15° — перекрывается 1 волна, внахлест верхнего ряда — 16 см;
• скат с углом ?15° — одна волна, 14см, соответственно.

6. Для надежной фиксации еврошифера применяются кровельные гвозди с широкой шляпкой и уплотнителем.
7. Гвозди вбивают аккуратно, по верху волны профиля, используя в качестве ориентира (при шаговой обрешетке) натянутый шнур, веревку.

Примечание: даже если настил под шифером сплошной, гвозди лучше прибивать по одной линии, чтобы получить красивый внешний вид.

Важно: гвозди обязательно надо добивать до поверхности ондулина, но ни в коем случае не утапливать. Непременно надо прибивать каждую волну профиля, по технологии на один лист расходуется как минимум 20 штук гвоздей.

8. Закрыв полностью скаты, устраиваются коньковые и щипцовые элементы (карнизные, торцовые элементы кровли одни и те же):

Коньковый элемент кровли

Стык скатов под коньком закрывается самоклеющейся лентой Ондуфрэш, для исключения задувания снега в подкровельное пространство.

Монтаж коньковых элементов производят по дополнительной обрешетке, начинают его с той же стороны, что и кровельное покрытие.

Нахлест на скаты – 12см, по длине конька – 12,5.

Крепление элементов конька осуществляется по каждой волне профиля ондулина.

Для заполнения подконькового зазора выпускается специальные профили. К слову, их также можно использовать для оформления волны на свесах.

Карнизные, ветровые планки оборудуют с нахлестом на ондулин 100мм.

Ендовые планки устанавливаются и в местах примыкания к вертикальным плоскостям. Для герметизации соединения используют силиконовый герметик.

Крыша получится красивой и долговечной, если, вы произведете монтаж кровли из ондулина своими руками по нашей инструкции с использованием рекомендаций, Вы будете строго соблюдать технологические требования.

Рейтинг

( Пока оценок нет )

0 6 221.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

плюсы и минусы, технические характеристики, развенчание мифов + Видео

Сегодня серый потрепанный шифер уже не в тренде – ведь появилось много более красивых и современных кровельных покрытий.

Вот, например, нарядный разноцветный ондулин, плюсы и минусы которого оживленно обсуждаются на различных строительных форумах. Его еще красиво называют еврошифером, а кровля из ондулина выглядит очень презентабельно. А вот каково его качество мы рассмотрим в этом материале.

Содержание:

1. Производство ондулина: сырье, технология, свойства материалов
2. О преимуществах ондулина
3. Есть ли у ондулина недостатки?
4. Приводим технические характеристики ондулина
5. Видео: Испытание ондулина

Производство ондулина: сырье, технология, свойства материалов

Эта кровля, изобретенная французами, имеет 100-процентное органическое происхождение. При его изготовлении волокна целлюлозы нагреваются и сильно сжимаются, гофрируясь. Температура должна быть 120 градусов, не меньше. Готовые волнистые листы окрашиваются в широкую палитру цветов. Далее идет пропитка битумом с добавлением полимеров.

Материал безопасный и экологически чистый. Кроме того, он отличается удивительной водонепроницаемостью – по этому качеству он превосходит практически все кровельные материалы. А на крыше тонкие целлюлозные волокна при нагревании солнечными лучами еще больше спаиваются между собой, что добавляет водостойкости.

О преимуществах ондулина

• Начнем с уже упомянутой водостойкости этого материала. Как было сказано выше, листы ондулина пропитаны специальным составом, обеспечивающим 100% защиту от влаги и препятствующим ее проникновению вглубь материала. Также отметим, что гвозди в ондулине забиваются в самую высокую точку волны, поэтому дождь не может намочить крышу в этом месте. Его капли просто стекают вниз, как холм. Причем листы ондулина уложены внахлест, что придает покрытию герметичность.
• Ондулин обладает высокой экологической безопасностью и гигиеничностью.
• Эта кровля не боится ни щелочей с кислотами, ни продуктов из нефти (например, бензина). И промышленные газы не могут его испортить. Производители утверждают, что в ондулине также не живут микроорганизмы и грибки, но это не совсем так.
• Еще одним преимуществом этого покрытия является наименьший вес. Стандартный лист ондулина длиной два метра и шириной почти метр весит всего ничего – 6,5 кг. То есть он в 4 раза легче листа шифера примерно такой же площади. Поэтому транспортировать ондулин несложно, и поднять его на крышу не составит труда. И сделать это можно в одиночку, не дожидаясь напарника.
• Сам монтаж можно произвести быстро – ведь раскладка листов ондулина совсем не сложная. И стропильная система для них особо прочной не нужна.
• Нарезать ондулин на куски нужного размера можно простой ножовкой по дереву. А если немного смазать его маслом, то даже двумя способами можно обойтись.
• Изгибая материал, можно придать ему любую форму. Поэтому крышу они могут покрыть самой причудливой.
• Стоит отметить невысокую цену материала – около 5 долларов за лист. Он дешевле металла. Тонкие (0,35-0,45 мм) металлические покрытия в сравнение не берут – они очень хрупкие. Шифер на треть дешевле ондулина, но не будем забывать и о содержащемся в нем вредном асбесте.
• К преимуществам ондулина можно отнести его бесшумность. Ведь в случае с металлическим покрытием без шумоизоляции не обойтись. В противном случае будет слышен не только раздражающе громкий стук дождя, но даже топот птиц по крыше.

Есть ли у ондулина недостатки?

Ну и что же без них – нет ничего идеального. Однако часть недостатков проявляется из-за неправильной установки, чрезмерной экономии или банальной лени. Итак, приступим к перечислению недостатков ондулина.

1. Сила. В некоторых отзывах есть жалобы на его низкую прочность. Мол, на крышу нельзя ступить, не пробиваясь через риск, и такая крыша не выдержит сильного снегопада. Но часто причина кроется в неправильном монтаже стропильной системы и нарушении технологии монтажа материала. Ведь для крепления одного листа нужно не менее 20 гвоздей, а некоторые экономят на них, уменьшая количество почти в 2 раза. Но при соблюдении необходимого шага обрешетки – 0,6 метра при уклоне более 15 градусов – ондулин легко выдерживает почти тонну нагрузки на квадратный метр. Поэтому снегопада он уж точно не боится.

Пример деформации ондулиновой кровли ввиду нарушения технологии монтажа обрешетки.

Еще один пример нарушения технологии монтажа стропильной системы.

На этом фото хорошо видно, что при монтаже листов Ондулина было использовано недостаточное количество гвоздей.

В летнюю жару не стоит ходить по размягченному покрытию из ондулина – оно может не выдержать тяжести ступеней. Кроме того, в сильную жару отчетливо слышен неприятный запах паров битума.

2. Пожароопасность. Еще один недостаток – пожароопасность. Ну да, ондулин по сути органичен, поэтому и горит. Но с чем сравнивать – с дорогой металлочерепицей лучших сортов? Дешёвая «жестяная» кровля огню не помеха — сгорит моментально.

Видео: Горючесть ондулина

3. Долговечность. У кого-то ондулиновое покрытие через пару лет разрушается. Но есть домовладельцы, которым такой крыши не хватает и 15-20 лет. Во-первых, это зависит от условий эксплуатации. Если они экстремальные, и выдержать их может только лучшая металлочерепица, то ондулин скоро разрушится. Во-вторых, не стоит экономить на установке и качестве креплений, делая все по правилам.

4. Потеря цвета. Со временем кровля из ондулина теряет свой цвет, выгорая на солнце и становясь матовой. Если это произошло быстро, то, скорее всего, используется не настоящий ондулин (который красят до пропитки битумом), а его аналог. Однако со временем это происходит и с исходным покрытием.

А это пример выцветания ондулиновой кровли и выступания битумных листов на поверхность.

6. Биологическая устойчивость. Через 2-3 года поверхность кровли начинают атаковать мхи и различные грибки. В результате плохо освещенные места становятся зелеными. Тот же недостаток — цветение — присущ шиферу.

Если все сделать правильно, то ондулиновая кровля может служить достаточно надежной защитой здания. Но в любом случае он проигрывает всем кровельным материалам по прочности и долговечности. Его использование оправдано в случае нехватки денежных средств. В этом случае необходимо монтировать листы на обрешетку и небольшими шагами или сплошное основание.

Приводим технические характеристики ондулина

• Стандартный размер листа ондулина: толщина – 3 мм, ширина – 0,96 м, длина – 2 м, высота волны – 36 мм. Площадь створки – 1,92 м ² . Вес одного листа 6,5 кг.
• Воспламенение – от 230 до 300°С. Класс пожарной безопасности – КМ5 (самый последний). В медицинских и детских учреждениях применение ондулина из-за горючести не рекомендуется.
• Нагрузка, способная разрушить ондулин, составляет 0,96 тонны на 1 м ² . В первую очередь разрушается не сам кровельный материал, а обрешетка и стропила.
• Химическая стойкость высокая. Материал не реагирует на щелочи, кислоты и нефтепродукты.
• Гигиена и безопасность на высоком уровне. Имеется гигиенический сертификат.
• Водонепроницаемость отличная. При этом материал не пропускает воду в течение всего периода эксплуатации.
• Срок действия гарантии производителя составляет 15 лет.
• Доступен в красном, коричневом, зеленом и черном цветах.

Видео: Тестирование ондулина
