Схема электропроводки в доме – 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

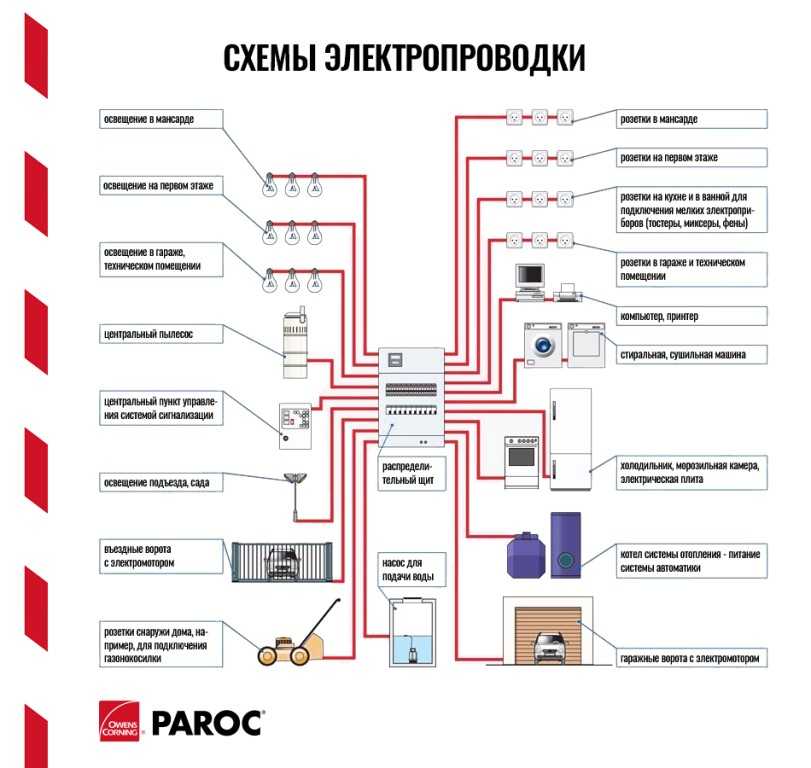

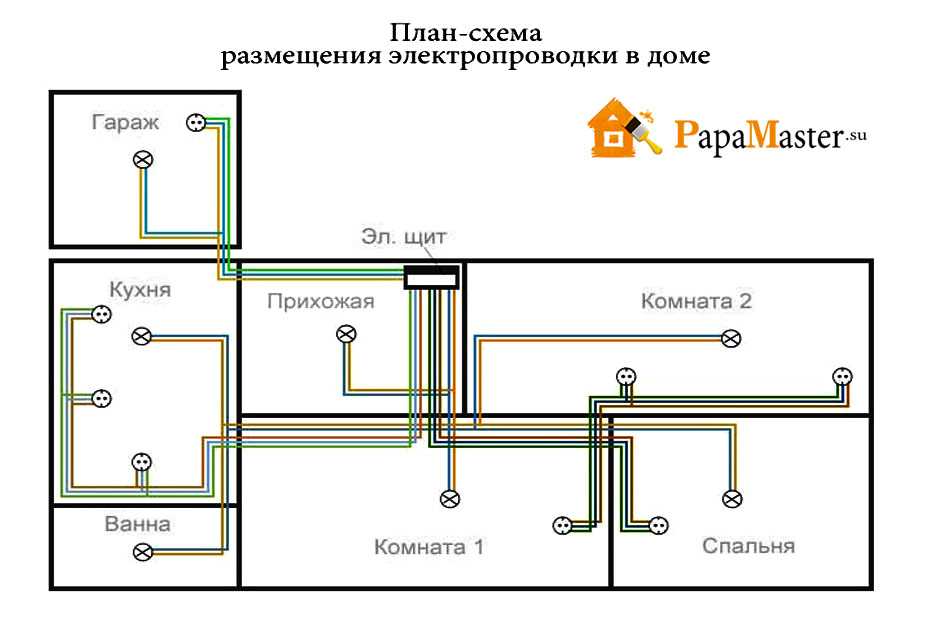

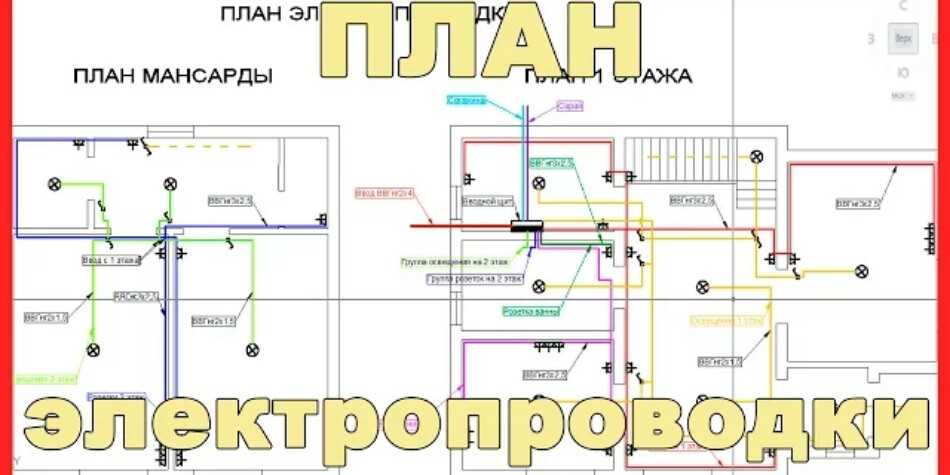

Фото схемы электропроводки в доме

Также рекомендуем посетить:

  • Детектор скрытой проводки
  • Пайка проводов
  • Кабель в землю
  • Заземление в частном доме
  • Открытая электропроводка
  • Однофазный двигатель
  • Крепление кабеля
  • Распределительная коробка
  • Маркировка проводов
  • Распределительный щит
  • Установка выключателя
  • Фотореле для освещения
  • Показания электросчетчика
  • Дифференциальный автомат
  • Провод СИП
  • Электропроводка в деревянном доме
  • Точечные светильники
  • Подключение люминесцентных ламп
  • Магнитный пускатель
  • Освещение участка
  • Подключение светильника
  • Соединение проводов
  • Подключение диммера
  • Скрытая электропроводка
  • Электрозвонок
  • Сечение провода
  • Ремонт утюга своими руками
  • ВВГ кабель
  • Монтаж электропроводки
  • Замена электропроводки
  • Датчик движения для включения света
  • Схема электропроводки в доме
  • Стабилизаторы напряжения для дома
  • Смеситель на кухню
  • Свет в аквариуме
  • Штробление стен

Программа для проектирования электропроводки в доме

Составление схем это неотъемлемая часть работы электрика при монтаже новых электросетей. Чтобы упростить и автоматизировать этот процесс применяется программа для проектирования электропроводки в доме. Есть достаточное количество приложений, которые оказывают существенную помощь – специализированная «прога» не только сэкономит бумагу и время, но и подскажет, если при расчетах в составленную схему закрадется ошибка.

Содержание

  • Платные приложения с демоверсиями
  • Бесплатные программы для расчета электропроводки
  • Пример работы в программе «Электрик»
  • Как итог – когда нужны программы для создания схем

Платные приложения с демоверсиями

Казалось бы, что специализированные программы это исключительно прерогатива крупных разработчиков, которые делают софт на коммерческой, платной основе. В какой-то мере так и есть – признанным лидером считается программа AutoCAD, возможности которой позволяют не просто начертить схему электропроводки, но и работать над проектами, которые требуют участия сразу нескольких специалистов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу же будут доступны другим сотрудникам компании.

Первоначальные версии программы позиционировались больше как простой «электронный кульман», но со временем она развилась в мощный инструмент, состоящий из нескольких блоков для специалистов различного профиля, в том числе и электриков.

Отечественным аналогом является NanoCAD – это тоже программа для рисования, которая, по отзывам пользователей, обладает не меньшим функционалом, но приятно радует стоимостью, которая в несколько раз ниже, чем у AutoCAD.

Несмотря на то, что обе эти программы изначально делались на платной основе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.

Даже в таком виде они позволяют нарисовать схему для монтажа одно или трехфазной электропроводки в квартире или для дома.

Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программа позволяет работать в ручном и автоматическим режимах – причем полноценная однолинейная схема электропроводки не проблема даже для бесплатной версии. В отличие от предыдущих программ может использоваться на ПК с операционными системами семейства Linux (NanoCad написана исключительно для Windows, а AutoCAD может работать и из-под IOs или Android).

Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика интересными будут такие ее возможности как создание чертежной документации, большой набор условных обозначений и возможность использовать свои, расчет прокладки труб в монолитных панельных конструкциях, определение длины проводов и многие другие. Среди главных преимуществ программы пользователи отмечают быстрое создание спецификаций и сравнительную легкость в освоении функционала.

Также можно воспользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют отличный результат работы и круглосуточную поддержку. Презентация одного из них, CAD5d – на следующем видео:

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ.

Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

  • Выполнить расчет электроснабжающей линии.
  • Подсчитать вероятные потери напряжения на линии.
  • Подобрать подходящее сечение проводов.
  • Спрогнозировать необходимое количество кабелей (плюс запас).
  • Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Кроме того, программа «Электрик» содержит отдельный модуль для расчета заземления частного дома или подстанции.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Программа высчитывает количество кабеля, необходимое для одной отдельной комнаты – чтобы получить общее количество, вычисления надо повторять для каждой комнаты в помещении отдельно.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.

Схема электропроводки в частном доме. Подготовка материалов

Содержание

  1. Схема электропроводки в частном доме. Подготовка материалов
  2. Нарисовать схему электропроводки онлайн. Разновидности схем разводки электрики
  3. Схема электропроводки в 2-х комнатной квартире. Типовая схема электропроводки в 2-х комнатной квартире
    • Как самому начертить план
  4. Составление схемы электропроводки в частном доме. Как действовать
  5. Схема трехфазной электропроводки в частном доме. Схема
  6. Разводка освещения в частном доме. Разводим электропроводку в частном доме своими руками
    • Основные этапы монтажа электропроводки в частном или загородном доме
    • Составление схемы электроснабжения (проект расстановки розеток и выключателей)
    • Основные рекомендации при составлении схемы электроснабжения частного дома
  7. Видео схема электропроводки дома

Схема электропроводки в частном доме. Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

  1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
  2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
  3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
  4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
  5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
  6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Нарисовать схему электропроводки онлайн. Разновидности схем разводки электрики

Проект разводки электрики в квартире очень важен, поэтому к его созданию необходимо подойти со всей серьезностью. Очень важным этапом является выбор типа разводки. На данный момент существует три вида разводки.

При помощи распределительных коробок. В данном случае в электрощит устанавливают счетчик и некоторое количество автоматов. Сам электрощит расположен в подъезде, но от него тянется запитанный от сети провод в квартиру. Провод доходит до распределительных коробок, которые находятся в каждой комнате и соединены последовательным методом. И уже от этих коробок расходятся кабели к розеткам, выключателям и т.д. Данный тип разводки является очень распространенным.

Второй тип называется звезда. В данном случае каждая розетка т подключается к электрощиту напрямую. Каждый клиент имеет свой автомат. Главным преимуществом данного вида разводки является возможность проведения ремонтных работ с одним из элементов цепи, не отключая всю квартиру. Но следует понимать, что для обустройства проводки такого типа придется приобрести большое количество проводов, а также оплатить услуги специалистов, поскольку монтаж крайне труден.

Третий тип называется шлейф. В этом случае клиенты также напрямую подключаются к электрощиту, но они формируются в группы, от которых и тянется провод.

Разводка типа звезда

Для достижения большей эффективности не стоит использовать один тип разводки для всей квартиры, лучше комбинировать их.

Источник: https://milyj-dom.ru-land.com/stati/razvodka-elektroprovodki-v-kvartire-sostavlenie-shemy-razvodki-elektroprovodki

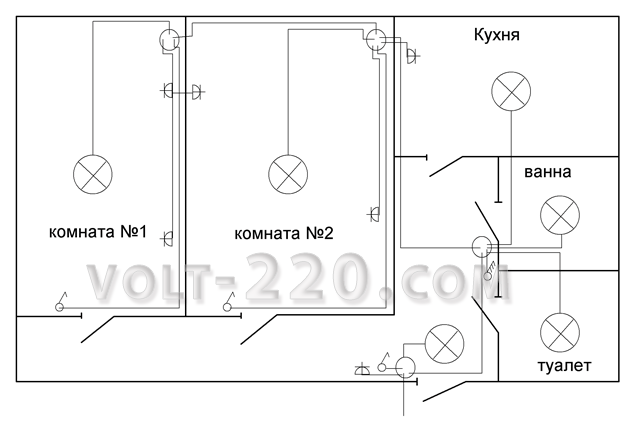

Схема электропроводки в 2-х комнатной квартире.

Типовая схема электропроводки в 2-х комнатной квартире

Вы здесь:Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

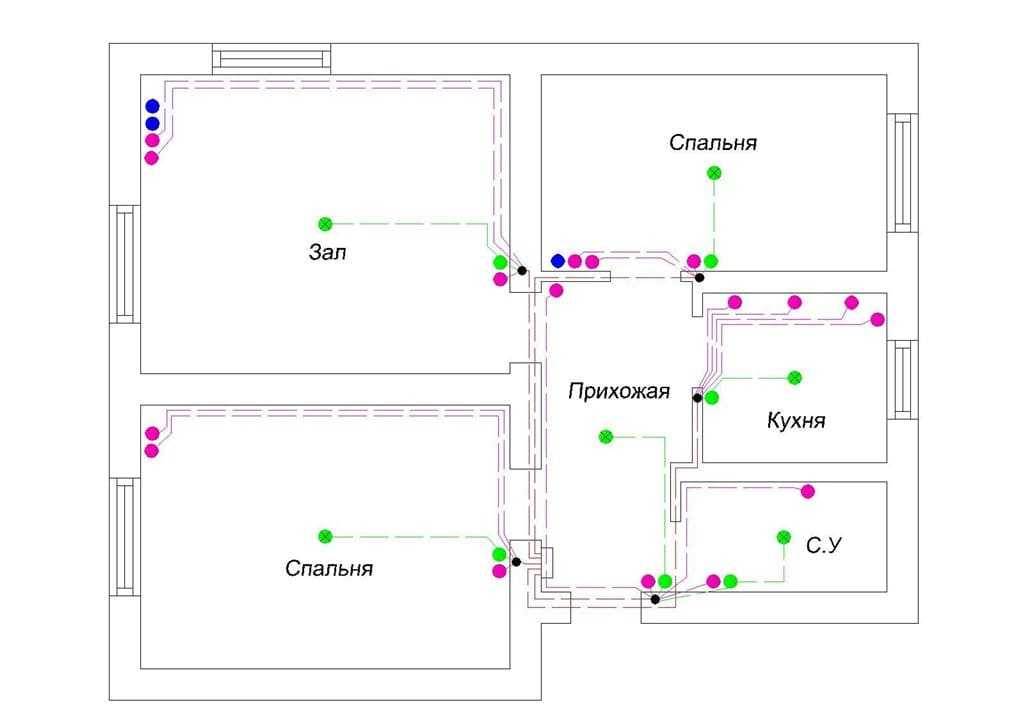

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Составление схемы электропроводки в частном доме. Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Источник: https://proremont-dom.ru/novosti/razvodka-elektrichestva-posledovatelnost-rabot-pri-razvodke-elektriki-v-dome

Схема трехфазной электропроводки в частном доме. Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

  • площадь дома, этажность;
  • количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
  • необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

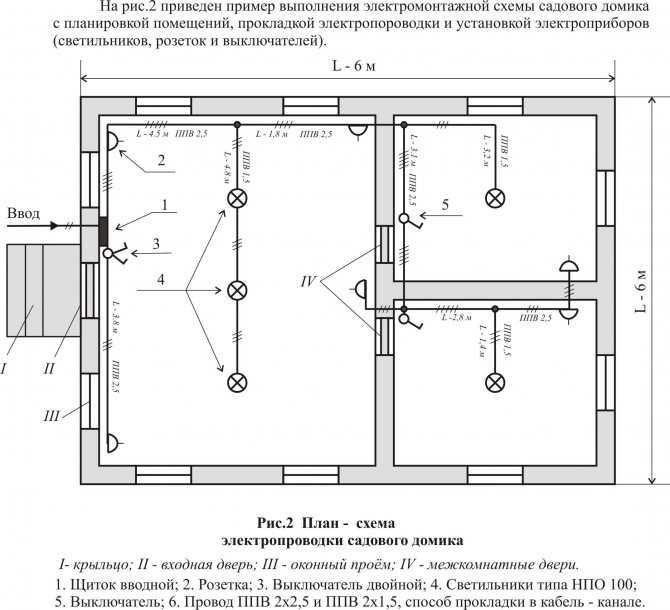

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

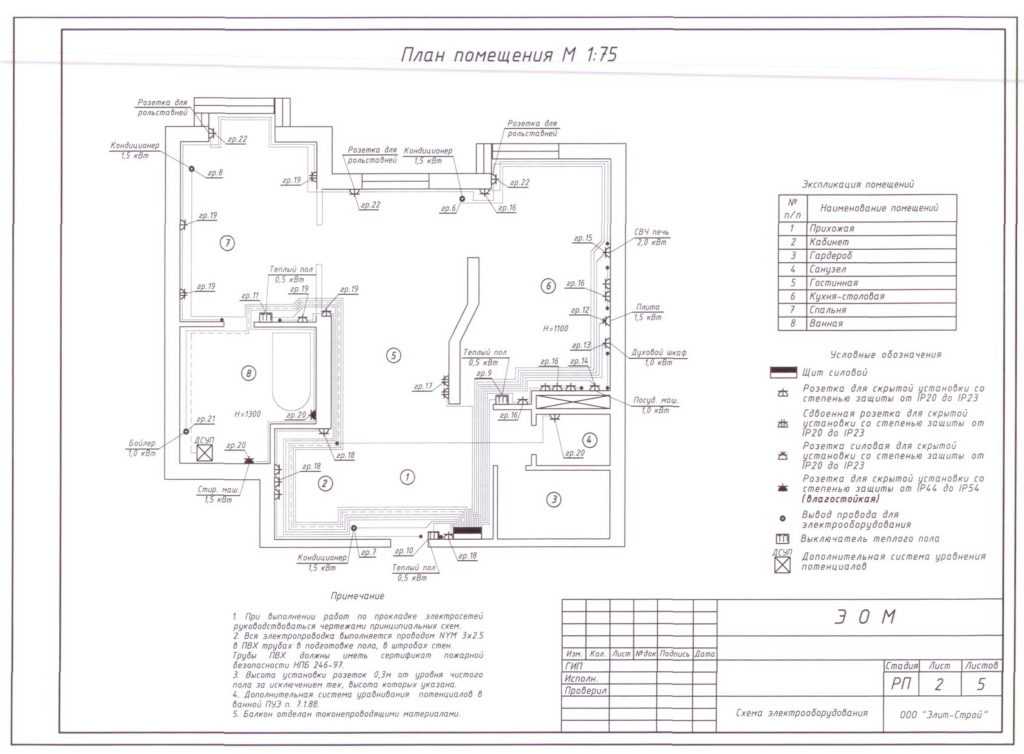

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Разводка освещения в частном доме. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2. 5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

  1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
  2. Определение места установки распределительного щитка.
  3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
  4. Штробление стен под скрытую электропроводку.
  5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
  6. Высверливание отверстий под установку подрозетников и распределительных коробок.
  7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
  8. Прокладка кабельно-проводниковой продукции.
  9. Установка подрозетников и черновая заделка штроб.
  10. Расключение распределительных коробок.
  11. Монтаж контура заземления.
  12. Проверка сопротивления заземления смонтированного контура.
  13. Сборка и монтаж щитка.
  14. Проверка работоспособности всех розеток и выключателей.
  15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

  1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
  2. Повороты кабелей должны выполнятся строго под углом 90°.
  3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
  4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
  5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
  6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
  7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
  8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
  9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
  10. Оптимальная высота установки распределительного щитка — 1. 5–1.7 м от уровня чистого пола.
  11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
  12. Все металлические элементы и розетки должны быть обязательно заземлены.

Видео схема электропроводки дома

Как правильно составить схему электропроводки

Содержание статьи:

  • 1 Схемы электропроводки – с чего начинать?
  • 2 Схема монтажа электропроводки  – силовая часть
  • 3 Схема электрики в квартире – осветительная часть
  • 4 Схема прокладки проводов

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

Составление схемы электропроводки – планирование и расчёт схемы при монтаже электрической проводки дома

Чтобы рассчитать количество проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки.

Рассмотрим способы соединения электрической цепи.

– Параллельное соединение — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом (рис, 6.4). При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Рис. 6.4. Схема параллельного соединения цепи на примере светильника с 5 лампами

– Последовательное соединение — все элементы цепи располагаются друг за другом и не имеют узлов (рис, 6.5). Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Рис. 6.5. Последовательное соединение

Основных типов расключения проводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая за ходит прямо в квартирный щиток и в идеале имеет автоматический выключатель.

В чем преимущества и недостатки такого типа расключения? Плюс прежде всего в безопасности и возможности контроля над каждой электрической точкой. К тому же не требуется устанавливать распределительные коробки. Расключение именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф. Он может насчитывать 70-100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаянная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаянной коробке (рис, 6. 6).

Рис. 6.6. Два вида расключения проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

3. Тип расключения в распределительных коробках — наиболее часто встречающийся вариант (рис, 6.7). Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке. От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят

Рис. 6.7. Способы расключения розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Розетки, соединенные «шлейфом» счетчик и автоматический выключатель (иногда — 1, иногда — 2-3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок в помещения, подходя к каждой точке. Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Приведем пример по разводке в отдельной квартире (рис, 6.8).

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты. В щитке общий кабель разводится на несколько зон, например по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение. Питающий кабель отдельной зоны заходит в комнату и расключается в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный проводник.

Другой возможный вариант (параллельная схема)

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме (рис. 6.9).

Рис. 6.9. Перед тем как расставлять электрические точки на схеме, необходимо начертить подробный план будущей обстановки

Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой. Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации (рис. 6.10).

Рис. 6.10. Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами (рис. 6.11). Они созданы специально для инженернотехнических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Рис. 6.11. Электрическая схема, выполненная с использованием современных компьютерных программ

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. (рис. 6.12). Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди. Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал.

Рис. 6.12. Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Далее приведен пример электрической схемы квартиры (рис. 6.13). Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки. Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты.

Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель. Существуют типовые правила для монтажа. Они таковы.

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см (рис, 6.14).

Рис. 6.14. Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80-90 см. Розетки монтируют на высоте 25-30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим. Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу так делает большинство электриков.

5. Длина проводника, выходящего из электрической точки, должна быть 15-20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10-15 см.

ВНИМАНИЕ!

Концы жил проводников, которые заходят в электрические точки, должныбыть заизолированы изолентой.

Вооружившись чертежом, можно начинать монтировать электропро водку.


Проводка в квартире часть 3

В этой статье мы расскажем и покажем на примере как сделать схему электропроводки в квартире своими руками, даже не имея какого либо опыта в этом деле, и вы сможете убедиться, что сделать схему электропроводки не так уж сложно, как кажется.

Даже если вы на все сто процентов доверяете своему электрику, и можете полностью на него положиться, вы все равно должны приделить внимание вопросу расположения розеток, выключателей и осветительных приборов, а не пробовать свалить все эти вопросы на плечи электрика. Во-первых, любой электрик все равно будет у вас спрашивать и задавать вопросы по поводу расположения электротехники в доме, а во-вторых вам это все-таки нужнее, электрик сделает свою работу и уйдет, а вам там жить.

Ведь как потом будет обидно постоянно спотыкаться об различные удлинители в квартире, искать выключатели, которые находятся в труднодоступном месте. А ведь всего этого можно избежать, если потратить несколько часов своего времени и сделать схему электропроводки в квартире своими руками.

Чертим план квартиры

Для начала нужно начертить простой план квартиры, можно даже на обычном листе. Также можно воспользоваться онлайн-планировщиком квартир, которых в интернете полно, например неплохой планировщик remplanner, простой и интуитивно понятный. Должно получиться вот так (это наш вариант квартиры, у вас же конечно будет свой).

Дальше нужно на этот план нанести все предполагаемые электроприборы и мебель. Задание не простое, но все же выполнимое, желательно на этом этапе подключить всю семью, так будет и легче, и правильнее.

Схема расположения розеток

Итак, мебель расставлена, теперь нужно нанести на план места расположения розеток. Ищем на плане приборы, которые являются потребителями электроэнергии, и рисуем возле них розетки. У нас на плане такие приборы зарисованы красным цветом. Не стоит также забывать про слаботочку (TV, LAN розетки и прочее). Также не стоит упускать из виду переносные приборы, такие как различные зарядки от мобильников, планшетов, ноутбуков просто можно добавить пару розеток у кровати или тумбочки для удобства.

На этом рисунке условные обозначения, которые мы будем использовать составляя схему электропроводки в квартире своими руками.

В нашей схеме электропроводки в комнате №1 будет установлен телевизор и компьютер. Для телевизора и компьютера устанавливаем по две розетки на 220 вольт, также нужно предусмотреть ТВ розетку (антенна, кабельное, спутниковое тв) для телевизора. Современные телевизоры имеют функцию Smart TV, поэтому под телевизор мы предусмотрели розетку RJ45 (по-простому компьютерную розетку). Для компьютера добавляем такую же и обозначаем их на нашей схеме.

Возле кровати там где стоит прикроватная тумбочка не лишним будет добавить одну розетку на 220 вольт, и хотя там нет никаких потребителей, такая розетка никогда лишней не будет, и всегда пригодится для подключения различных переносных устройств: зарядка мобильника, планшета, ноутбука и т.п.

На кухне устанавливаем три розетки на 220 вольт для холодильника, посудомоечной машины и микроволновой печи. В ванной устанавливаем влагозащищенную розетку IP44 для стиральной машины. Не пугайтесь названия IP44 монтаж таких розеток ничем не отличается от монтажа обычных розеток, просто подписываем в нашей схеме электропроводки в квартире эту розетку IP44.

Схема расположения осветительных приборов

С розетками разобрались, принимаемся за освещение. Так же как и в случае с розетками на плане квартиры рисуем места расположения будущих осветительных приборов (люстры, лампы, бра и т.п.). На этом этапе желательно определится с дизайном потолков – различные гипсокартонные конструкции, натяжные потолки, и тому подобное, от всего этого зависит расположение осветительных приборов, или вообще сама возможность монтажа того или иного прибора.

В нашем примере все осветительные приборы будут располагаться по центру комнат. Размечаем центр и добавляем в нашу схему электропроводки в квартире осветительные приборы.

Схема расположения выключателей

После того как будет размечено расположение осветительных приборов, можно приступать за разметку расположения выключателей. Как правило, выключатели располагают при входе возле дверей, и поэтому важно определиться с расположением всех дверей, а также в какую сторону они будут открываться, чтоб потом при открывании двери один из выключателей не оказался за ней. Добавляем в наш план двери.

Размечаем все выключатели внутри комнат при входе, и снаружи в ванной и санузле. Не стоит забывать, что выключатели бывают одноклавишными, двухклавишными и трехклавишными, то есть с одного выключателя мы можем управлять от одного до трех осветительными приборами, также в одном месте можно разместить любое количество таких выключателей. В нашем примере у нас стоит двухклавишный выключатель возле ванной – одна клавиша это санузел, вторая коридор.

Стоит заметить что одним осветительным прибором можно управлять и двумя, и даже тремя выключателями, такие выключатели называют проходными – это когда, например при входе в комнату вы включили свет, а возле кровати выключили. Также при входе в коридор, зашли – включили свет, при выходе – выключили. Не будем вникать в принцип работы такого выключателя, просто если нужен такой выключатель, то зарисуйте его на плане с пометкой “проходной”.

Убираем двери с нашего чертежа, чтоб не мешали.

Накладываем схему розеток на схему освещения.

Если не собираетесь делать проводку в доме своими руками, а нанять для этих работ специалиста, то на этом этапе можете остановиться, все что от вас требовалось вы уже сделали. Теперь можете просто передать свою схему электропроводки в квартире электрику, а он уже сам определится с местами расположения распределительных коробок и маршрутом прокладки трасс проводов.

Единственное, что нужно определиться с расположением силового щитка, но как правило, он располагается там, где выполнен ввод кабеля в квартиру или дом, и находится при входе, так что вариантов тут не много. Также на плане желательно указать все размеры (ширину и длину комнат, отступы от стен и пола до центра розеток и выключателей, а также расстояние от стен до осветительных приборов).

Схема прокладки проводов

Если все-таки решили делать монтаж проводки своими руками, то нашу схему нужно еще доработать, а именно определиться с местом расположения распределительных коробок и силового щитка, а также выполнить схему прокладки проводов. Начнем с комнаты №1. Распределительную коробку устанавливаем при входе, и проводим кабель от розеток к коробке. По-правильному прокладывать каждую розетку отдельным шлейфом. Прокладывать несколько розеток одним шлейфом не рекомендуется.

Все провода должны быть проложены строго вертикально и горизонтально, монтаж проводов по самому кратчайшему пути не допускается. В нашем случае провод будет укладываться в штробе под потолком с вертикальными опусками в подрозетники. Для розеток используем кабель 3х2,5 кв.мм, на чертеже он зеленого цвета. Более подробно о том какой кабель выбрать для проводки в доме мы напишем в одной из наших статей.

Далее прокладываем кабель от выключателя к коробке и от лампы к коробке. От выключателя кабель будет укладываться в штробу, также как розетки, от лампы кабель пойдет под гипсокартонным потолком в гофротрубе. Кабель используем 3х1,5 кв.мм. От выключателя к коробке, в целях экономии можно пустить кабель 2х1,5 кв.мм, но выгода тут небольшая. На чертеже этот кабель красный.

Про слаботочку в этом примере мы пока не будем рассказывать, более подробно мы затронем эту тему в статье про слаботочку.

Теперь прокладываем провода на кухне.

Дальше санузел и коридор.

В прихожей у нас только освещение, хотя при желании можно и установить одну розетку, лишней не будет.

Ввод будет у входной двери, тут и установим силовой щиток.

Все что нам осталось, это подвести провода от коробок к щитку. От каждой коробки к щитку тянем две линии, кроме той, которая в прихожей, там только одна линия освещения. Одна – розеточная группа, вторая группа освещения. Провод используем тот же на розетки 3х2,5 кв.мм, на освещение 3х1,5 кв.мм. Начнем с комнаты №1.

Дальше кухня.

Санузел.

И коридор.

Вот и все, как видите сделать схему электропроводки в квартире своими руками не так уж и сложно, как могло показаться. В следующей статье мы расскажем как выбрать электрика для монтажа электропроводки, а если вы собираетесь делать все своими руками, то можете сразу переходить в статью как рассчитать сечение кабеля для проводки в квартире и его количество.

Также рекомендуем посмотреть видео по теме схема электропроводки в квартире своими руками

News – Принципиальная схема

5 января 2020 г.

Веб-редактор регулярно обновляется новыми функциями и улучшениями. Здесь несколько новых функций, которые были добавлены недавно.

Копирование и вставка

Вырезание, копирование и вставка компонентов и слоев между цепями с помощью сочетаний клавиш Ctrl+X , Ctrl+C и Ctrl+V .

Усовершенствования резистора, катушки индуктивности и конденсатора

Эти компоненты теперь могут одновременно отображать как текст, так и свойства значений.

Добавление дополнительных компонентов

Многие компоненты доступны по умолчанию в веб-редакторе, но чтобы увидеть больше, нажмите кнопку Добавить дополнительные компоненты .

Продолжить чтение


3 апреля 2019 г.

Цепи, созданные с помощью веб-редактора, теперь можно просматривать или экспортировать как цепь нетлист.

Сетевые специалисты описывают, как компоненты цепи соединяются вместе, и обычно используется для анализа цепей, моделирования и проектирования печатных плат.

На странице сведений о схеме также отображается визуализированный вид схемы с каждым из узлы списка соединений, отмеченные на схеме визуально.

Вышеуказанная схема представлена ​​следующим списком соединений:

 V1 1 0 5
R2 2 0 220
Р3 1 2 220


Продолжить чтение


1 января 2019 г.

Веб-редактор теперь поддерживает создание схем с цветовой кодировкой:

После размещения компонента используйте палитру цветов на панели «Слои» , чтобы задать цвет.

Продолжить чтение


7 мая 2018 г.

Создавайте пользовательские компоненты в Visual Studio Code с помощью нового расширения VS Code.

В качестве дополнительной возможности использования componenteditor.com теперь вы можете используйте Visual Studio Code для создания и редактирования пользовательских компонентов.

В настоящее время расширение доступно в виде ранней предварительной версии. Он обеспечивает следующее функции:

  1. Показать синтаксические ошибки компонента в редакторе VS Code
  2. Отобразить предварительный просмотр, который можно просмотреть в VS Code

Продолжить чтение


7 апреля 2018 г.

Моделируйте свои схемы, используя новые функции моделирования в веб-редакторе.

После нажатия кнопки моделирования вам будет представлен снимок смоделированной версии вашей схемы. Это отображает напряжения во всех точках подключения в вашей цепи, и любые компоненты с динамическим поведением будут отображаться соответствующим образом. Например, Лампа будет загорится, если на нем есть разность напряжений, а 7-сегментный дисплей загорится показать номер ввода.

Имейте в виду, что это предварительная версия службы, которая в настоящее время поддерживает только ограниченное количество компонентов. Вы также можете столкнуться с некоторыми схемами, которые невозможно смоделировать, пока мы все еще работаем над улучшением этого. новая особенность.

Ниже приведена копия выходных данных моделирования схемы Simulation Demo:

Продолжить чтение


26 марта 2018 г.

Веб-версия Circuit Diagram была переработана и теперь доступна для использования. Новые и улучшенные функции:

  • Улучшенный интерфейс
  • Функции отмены и повтора
  • Дополнительные компоненты
  • Увеличенный размер документа
  • Улучшенное редактирование свойств
  • Дополнительные варианты загрузки, включая PNG и SVG

раздел.

Получить ссылку предоставит ссылку на вашу схему, не указывая ее в каталоге схем.

Опубликовать сделает вашу схему доступной для просмотра другими в разделе схем.

Продолжить чтение


9 июля 2016 г.

Теперь вы можете поделиться схемами из веб-редактора, щелкнув значок поделитесь ссылкой в ​​правом верхнем углу.

Отсюда вы можете поделиться короткой ссылкой на схему. Например:

https://crcit.net/c/ea648c42

Существует также фрагмент html для встраивания схемы на другую веб-страницу.

Продолжить чтение


9 июня 2016 г.

Создавайте принципиальные схемы онлайн в браузере с помощью нового веб-редактора.

Веб-редактор может открывать и сохранять файлы документов схемы, совместимые с настольной версией Circuit Diagram, и может экспортировать изображения SVG.

Начните использовать новый веб-редактор здесь.

Продолжить чтение


17 августа 2015 г.

нашли быстрее.

Откройте окно поиска, щелкнув символ поиска на панели инструментов или нажав кнопку Q на клавиатуре.

Начните вводить название компонента, который вы хотите использовать, и нажмите Введите как только вы это увидите. Нет необходимости вводить полное имя компонента.

Отмените и закройте окно поиска, нажав Esc на клавиатуре.

Загрузите принципиальную схему 3.1 здесь.

Продолжить чтение


7 августа 2015 г.

Новое в этом выпуске:

  • Новый пользовательский интерфейс
  • Поддержка масштабирования DPI для каждого монитора в Windows 8.1+
  • Значки компонентов Hi-DPI
  • Более быстрое время запуска
  • Экспорт в формат XPS
  • Дополнительные выводы для компонента интегральной схемы
  • Пользовательский текст для компонента конденсатора
  • Выберите канал обновления в диалоговом окне «О программе»

Загрузите принципиальную схему 3. 0 здесь.

Продолжить чтение

10 лучших бесплатных онлайн-конструкторов схем в 2022 году

В то время инженеры-электрики рисовали электрические схемы с помощью обычной ручки и бумаги. Из-за быстрой поэтапной технологии создание диаграмм изменилось. Прошли времена традиционного способа, так как сегодня мы будем делать акцент на создателях принципиальных схем. Это, в частности, программы с расширенными возможностями для обозначения, маркировки и т. д. Излишне говорить, что проще и намного быстрее создать схему электрической цепи. Итак, без лишних пояснений, мы подготовили 10 вариантов лучших инструмент для создания схем , на который стоит обратить внимание.

GitMind

Первым в списке стоит GitMind. Это бесплатный инструмент для создания диаграмм, который поставляется с предустановленными символами, предназначенными для помощи в создании схем, диаграмм UML, блок-схем и многого другого. Самое приятное то, что вы можете создавать электрические схемы из предварительно загруженного клипарта или загружать его по своему желанию. После создания диаграмм вы можете экспортировать диаграмму в различные форматы, такие как файлы PNG и PDF. Кроме того, этот инструмент работает практически в любом веб-браузере, доступном в операционных системах Windows, Mac и Linux. С точки зрения удобства использования, в этом онлайн-конструкторе схем легко ориентироваться даже тем, кто менее знаком с программным обеспечением.

EdrawMax

Еще одна программа, которую вы должны рассмотреть, это EdrawMax. После его открытия вас встретит интерфейс, похожий на MS Office. Это означает, что вы привыкнете к этому инструменту, если являетесь активным пользователем программного обеспечения Microsoft Office. В рукаве вы найдете обширную библиотеку форм, которые подходят для профессиональных и образовательных целей. Помимо создания принципиальных схем, он также может создавать организационные диаграммы, компьютерные сети, диаграммы UML, архитектуры и множество других графических представлений.

SmartDraw

SmartDraw предоставляет онлайн-версию для тех, кто хочет получить немедленный доступ к инструменту. Таким образом, это удобная программа, поскольку вам не нужно загружать ее настольную версию. С другой стороны, вы можете найти его автономную версию полезной, когда подключение к Интернету недоступно. Принимая во внимание функциональные возможности, он предлагает множество готовых шаблонов для ускорения процесса создания принципиальных схем. Используя этот конструктор схем, вы можете создавать схемы от простых до более сложных. Единственным недостатком является то, что это далеко по сравнению с аналогичными программами.

Visual Paradigm

Далее в списке идет Visual Paradigm. Точно так же вы можете использовать программу независимо от того, находитесь ли вы в сети или в автономном режиме. Он поставляется с настольной и браузерной версией. Что подкупает в этом инструменте, так это то, что существует буквально огромное количество шаблонов, которые можно редактировать бесплатно. Категории расположены в алфавитном порядке, поэтому вы можете легко найти нужный шаблон. Кроме того, вы можете изменить стиль шрифта, размер элементов, цвет, форму и многое другое. Еще одна заметная особенность этого онлайн-конструктора схем — возможность проводить видеоконференции. Благодаря этому вы можете эффективно сотрудничать и общаться с другими членами команды.

CircuitLab

CircuitLab — еще одна программа, разработанная исключительно для создания принципиальных схем. Что хорошего в этом приложении, так это то, что оно позволяет вам запустить симуляцию, чтобы проверить, являются ли компоненты и графики точными или правильными. Это значительно ускоряет анализ и экономит время и деньги по мере приближения практической реализации. К сожалению, вы можете получить доступ к этому создателю схемы только через Интернет. Это означает, что нет настольной версии, которая предоставляет вам доступ в автономном режиме. Тем не менее, он работает на известных веб-сайтах, таких как Chrome, Edge, Firefox, при условии, что у вас есть стабильное подключение к Интернету.

CircuitMaker

Вы также можете положиться на CircuitMaker, когда дело доходит до создания профессиональных схем. Это позволяет вам редактировать на печатной плате без каких-либо ограничений по размеру, а также по слоям. Кроме того, вы можете пользоваться до 5 частными проектами со свободой выбора, делиться ли ими с сообществом или с избранными пользователями или авторами. Благодаря технологии Altium Native 3D вы сможете увидеть компоновку печатной платы в полном 3D для иммерсивного просмотра схемы. Другие полезные функции этого бесплатного программного обеспечения для проектирования схем включают трассировку Push-N-Shove, многостраничный редактор схем и многие другие, что делает его одним из лучших производителей схем.

Lucidchart

Если вы ищете другое программное обеспечение для разработки принципиальных схем, вам, вероятно, следует выбрать Lucidchart. Он обеспечивает гибкость при создании не только схем, но и множества электрических схем. Он состоит из таких категорий, как резисторы, транзисторы и даже источники питания, которые охватывают широкий спектр символов отраслевого уровня для удобства пользователей. Неудивительно, что этому создателю схем доверяют такие известные организации, как Cisco, GE, Whole Food и многие другие.

Схемы

Схемы позволяют изображать не только принципиальные схемы, но и части машин, процессов и устройств, отсюда и название. Проще говоря, инструмент полезен для рисования как принципиальных, так и принципиальных схем. Более того, этот создатель принципиальных схем может похвастаться стандартизированными структурными представлениями электрических символов, компонентов и конфигураций. Кроме того, всеми вашими проектами можно поделиться, что упрощает совместную работу с коллегами. Возможно, вы захотите получить к нему доступ с других платформ. Это не проблема, потому что инструмент поддерживает известные платформы, такие как Twitter и Facebook.

EasyEDA

Вы также можете использовать EasyEDA для визуализации и анализа выходных данных схемы. Инструмент предоставляет функцию совместной работы, которая помогает вам эффективно планировать схему схемы с вашей командой. Кроме того, инструмент позволяет улучшать диаграммы, которые вы создаете, используя 3D-представления. Это помогает лучше понять и визуализировать ваши проекты. Кроме того, дизайн диаграмм легко настраивается, позволяя вам настраивать атрибуты холста, сетку, угол маршрутизации и многое другое. Кроме того, это бесплатное программное обеспечение для проектирования схем предоставляет проекты, которые легко доступны в инструменте, или импортирует существующие схемы с других платформ.

Autodesk Eagle

Для тех, кто активно работает с печатными платами, Autodesk Eagle — превосходное приложение. Это особенно полезно, если вы имеете дело с огромным количеством электронных компонентов, присутствующих в современных полупроводниковых микросхемах. Поэтому такие программы востребованы. Что захватывает, так это то, что он поставляется с широким выбором макетов печатных плат. Наряду с этим пользователям предоставляются параметры настройки, такие как удаление петель, создание углов, маршрутизация и т. д. Кроме того, этот создатель схем позволяет включать трехмерные элементы в схемы с преимуществами fusion 360, предоставляющими множество возможностей и возможностей.

Заключение

Здесь у вас есть 10 лучших вариантов для лучших производителей схем, которые доступны как для автономного, так и для онлайн-использования. Каждый инструмент имеет свои лучшие качества, но имеет одну и ту же цель — рисование принципиальных схем. Тем не менее, идеально иметь личный опыт работы с этими инструментами, чтобы определить, какой из них действительно лучше всего соответствует вашим потребностям.

Рейтинг:4,3/5(на основе 35 оценок)Спасибо за оценку!

Онлайн-симулятор схем и редактор схем

  • Проектируйте с помощью нашего простого в использовании редактора схем.
  • Моделирование аналоговых и цифровых схем за считанные секунды.
  • Профессиональные схемы в формате PDF, электрические схемы и графики.
  • Установка не требуется! Запустите его мгновенно одним щелчком мыши.

Запустить CircuitLab

или посмотрите короткое демонстрационное видео

Учебник по интерактивной электронике Новый!

Освойте анализ и проектирование электронных систем с помощью бесплатного интерактивного онлайн-учебника CircuitLab по электронике.

Открытым: Ultimate Electronics: практическое проектирование и анализ схем

Вопросы и ответы по электронике

от сообщества CircuitLab

ответы

4

комментарии

Используют ли кабельные порты Ethernet мультиплексоры/демультиплексоры для передачи данных?

1 день назад

1

Ответ

1

Комментарий

Удвоение 220 В переменного тока до 110 В переменного тока

3 дня, 6 часов назад

Ответы

4

Комментарии

Множественные светодиоды и электроснабжения и электроснабжения. блок питания

5 дней назад

ответы

комментарии

VAA и VSS Асимметрия в IRS2092 Усилитель класса D

07 сентября 2022 г.

2

ответы

комментарии

Лицензия сайта для университета?

17 июля 2020 г.

  • 555 Таймер в качестве генератора/ШИМ-генератора
  • 7805 & Настенная бородавка испытывает падение напряжения
  • Аудиоусилитель BJT
  • BJT Cascoded Active-load Diff. Усилитель с CMFB
  • Токовое зеркало BJT
  • Цифровой 4-битный счетчик и ЦАП
  • Диодный однополупериодный выпрямитель
  • Диодный двухполупериодный (мостовой) выпрямитель
  • Время выключения диода
  • Переходная характеристика преобразования Лапласа и график Боде
  • Светодиод с резистором смещения
  • Электретный микрофонный усилитель на JFET
  • Механический пружинный датчик Лапласа, модель
  • MOSFET и резистор NAND/NOR вентиль
  • MOSFET (CMOS) вентиль NAND/NOR
  • MOSFET коммутация индуктивной нагрузки
  • Инвертирующий/неинвертирующий усилитель на операционных усилителях
  • RC и RL переходная характеристика / частотная характеристика
  • Резонанс RLC
  • Резисторы последовательно и параллельно
  • Эталонное напряжение стабилитрона
  • больше примеров в книге “Ultimate Electronics”. ..

Схемы здравого смысла позволяют вам назвать узел «+5V» и знать, что симулятор сделает все правильно автоматически, сохраняя ваши схемы компактными и элегантными.

Блок быстрого доступа позволяет быстро рисовать базовые примитивы схемы, предоставляя доступ к широкому ассортименту нелинейных элементов, элементов обратной связи, цифровых/смешанных компонентов и пользовательских инструментов рисования.

Простые в использовании электроинструменты

Режим Easy-Wire позволяет соединять элементы с меньшим количеством щелчков и с меньшими трудностями.



Копирование/вставка через несколько окон позволяет легко исследовать и повторно микшировать части общедоступных схем из сообщества CircuitLab.

Моделирование схемы в смешанном режиме позволяет параллельно моделировать аналоговые и цифровые компоненты.



Модели компонентов, подобные SPICE , дают точные результаты для нелинейных эффектов схемы.

Удобные форматы позволяют вводить и отображать значения в сжатой форме, как на бумажной схеме.

Оценка выражений с учетом единиц измерения позволяет отображать произвольные представляющие интерес сигналы, такие как дифференциальные сигналы или мощность рассеяния.

Моделирование и построение графиков в браузере позволяет вам проектировать и анализировать быстрее, проверяя работоспособность вашей схемы еще до того, как вы возьметесь за паяльник.

Уникальные URL-адреса каналов позволяют легко делиться своей работой или обращаться за помощью в Интернете.

Расширенные возможности моделирования включают моделирование в частотной области (слабый сигнал), изменение параметров схемы в диапазоне, произвольные блоки передаточной функции Лапласа и многое другое.


«Попробуйте — это отличная идея».

«Удивительно удобный и простой для понимания даже начинающим любителям».

«Симулятор схемы на основе браузера может похвастаться множеством функций».


Технология «Умные провода»:
Создайте свою схему быстрее, чем когда-либо прежде, с помощью нашей уникальной интеллектуальной технологии Smart Wires для соединения клемм и перестановки компонентов.

Собственный механизм моделирования:
Ядро численного решателя повышенной точности, а также усовершенствованный механизм моделирования смешанного режима, управляемый событиями, упрощают быстрое выполнение моделирования.

Схемы презентационного качества:
Печать четких, красивых векторных PDF-файлов ваших схем, а также экспорт в PNG, EPS или SVG для включения схем в проектные документы или результаты.

Мощный графический процессор:
Удобная работа с несколькими сигналами благодаря настраиваемым окнам построения графиков, вертикальным и горизонтальным маркерам и вычислениям сигналов. Экспорт изображений чертежей для включения в проектную документацию.

Быстрое создание символа:
Нарисуйте общие прямоугольные символы для электрических схем IC или системного уровня всего несколькими щелчками мыши.

Поведенческие источники и выражения:
Экспериментируйте и быстро выполняйте итерации с программируемыми алгебраическими источниками и выражениями. См. документацию

“ CircuitLab — лучший редактор, который я когда-либо использовал. Дизайн без ошибок, отличная симуляция. Отличная работа. Нет больше использования LTSpice. ”

— @yigitdemirag

“ В цикле разработки нашего продукта мы использовали CircuitLab в большем количестве случаев, чем вы могли бы ожидать: оптимизация нашего аналогового интерфейса, анализ цепей согласования ВЧ, повышение надежности наших источников питания, а также проектирование и документирование тестовых и производственных приспособлений.

— Команда разработчиков аппаратного обеспечения Pantelligent

Запустить CircuitLab

Средство для создания схем | Люсидчарт

Lucidchart — это интеллектуальное приложение для построения диаграмм, которое сочетает в себе создание диаграмм, визуализацию данных и совместную работу для ускорения понимания и внедрения инноваций.

Создайте принципиальную схему

Посмотрите видео

Программное обеспечение для проектирования схем для профессиональных схем

  • Создание принципиальных или графических схем для любой аудитории удобный визуальный справочник. Независимо от того, создаете ли вы упрощенную графическую принципиальную схему или принципиальную принципиальную схему для технически продвинутых сотрудников, наш конструктор принципиальных схем может помочь.

    Благодаря перетаскиванию фигур и легко форматируемым линиям и стрелкам вы можете сэкономить время на рисовании технических процессов и создавать удобные для чтения схемы для любой аудитории за считанные минуты.


  • Выберите из стандартных отраслевых обозначений принципиальных схем

    Наше программное обеспечение для рисования электрических цепей позволяет легко создавать принципиальные схемы любого типа с помощью специальных библиотек форм. Имея на выбор десятки стандартных отраслевых форм, вы можете создавать схемы, принципиальные схемы, электрические схемы и другие электрические схемы. Выберите из электрических, источников питания, транзисторов, реле, логических элементов и других стандартных символов. Lucidchart также позволяет вам добавлять пользовательские формы и управлять ими, чтобы ваша команда могла использовать их и дополнительно стандартизировать свои процессы.

  • Импорт существующих файлов из Visio, Gliffy, draw.io и OmniGraffle

    У вас уже есть диаграммы с других платформ? Используйте нашу функцию импорта/экспорта, чтобы загрузить существующие изображения в наш конструктор схем. Любой может использовать Lucidchart для просмотра импортированных документов из других программ, в то время как пользователи с учетными записями Pro, Team и Enterprise могут продолжать редактировать схемы на холсте Lucidchart. Эти пользователи могут даже экспортировать свои проекты схем обратно в Visio, поэтому вы по-прежнему можете сотрудничать с пользователями Visio, которые еще не переключились.


  • Представьте и поделитесь своей принципиальной схемой для всеобщего понимания

    Представьте свою электрическую схему коллегам, заинтересованным сторонам и лицам, принимающим решения, всего несколькими щелчками мыши в режиме презентации в редакторе. Независимо от того, представляете ли вы иллюстрированную или принципиальную схему, наше программное обеспечение для проектирования цепей позволяет вам представить свои проекты, и ваша аудитория сможет четко визуализировать и понять каждую часть вашей схемы. Используйте режим презентации, чтобы отобразить общий обзор вашей принципиальной схемы, или увеличьте ключевые точки схемы, чтобы получить дополнительные пояснения.


  • Делитесь и сотрудничайте с помощью приложений, которые ваша команда знает и любит

    Делитесь и совместно работайте над своими схемами онлайн в программах, которые вы и ваша команда используете каждый день, благодаря нашей динамической интеграции. Lucidchart полностью интегрирован с самыми популярными на сегодняшний день приложениями, включая Confluence, Jira, MS Office и G Suite, поэтому вы и ваша команда можете легко вставлять свои проекты схем по своему усмотрению. Вы также можете загрузить схемы в формате PDF, PNG, JPEG или SVG для удобного просмотра и обмена.


Как рисовать принципиальную схему

  1. Определите цель и аудиторию вашей принципиальной схемы схематический или иллюстрированный.

  2. Выберите библиотеку форм и перетащите компоненты

    Выберите библиотеку форм принципиальных схем и начните перетаскивать компоненты на холст. Вы также можете импортировать изображение вашей схемы для справки.

  3. Нарисуйте и отформатируйте соединения

    Нарисуйте линии между компонентами, которые представляют соединения проводов. Пересекающиеся линии будут автоматически отображаться как переходы между линиями, но вы можете настроить эту функцию в настройках страницы для линий.

  4. Перетащите и назначьте источники питания

    Перетащите компонент источника питания на схему и укажите его метку, ориентацию и заряд с помощью всплывающего меню при двойном щелчке по нему.

  5. Просмотрите и поделитесь

    После добавления каждого элемента, включая соединения, убедитесь, что нарисованная вами схема ведет себя так, как ожидалось. Поделитесь им с другими или опубликуйте в презентации или в виде файла изображения.

Создание принципиальной схемы

Часто задаваемые вопросы о нашем программном обеспечении для черчения электрических цепей

Какие формы и символы следует использовать на принципиальной схеме и где их найти в Lucidchart?

Я не вижу конкретного компонента, который мне нужно использовать на моей диаграмме в библиотеке форм. Как я могу это получить?

Как отформатировать линейные соединения в Lucidchart?

Как я могу использовать Lucidchart для работы с принципиальной схемой, которая уже есть в Visio?

Какие другие платформы для построения диаграмм поддерживает функция импорта файлов Lucidchart?

Начните работу с нашим средством для создания принципиальных схем

Используется миллионами людей по всему миру

Мне нравится, что я могу создавать схемы любого типа, и им невероятно легко пользоваться. Я предпочитаю [Lucidchart] любому другому программному обеспечению, которым я пользовался в прошлом. Диаграммы получаются чище, и на их создание уходит меньше времени.

4,5/5 звезд 650+ Обзоры

Больше клиентов

Шаблоны схемы схемы.

компаний из списка Fortune 500 безопасно масштабируют свои предприятия с помощью Lucidchart

Узнать больше

Шесть лучших программ для создания схем электрических соединений

Диаграммы

Нарисуйте схему подключения, будь вы новичок или профессионал

Электропроводка — сложная и утомительная задача, с которой должны справиться только профессионалы. Различные структуры, такие как здания или даже небольшой компьютерный чип, требуют проводки. Таким образом, электропроводка является важным ключевым элементом в различных областях, таких как машиностроение, компьютерные науки, разработка программного обеспечения и т. д. Чтобы упростить процесс электромонтажа, специалисты рисуют схемы электромонтажа , которые помогают им визуализировать проект для определения материалов, стоимости и другие важные аспекты. Вот где 9В игру вступает программа схемы подключения 0192.

С помощью программного обеспечения для создания схем электрических соединений вы можете создавать профессиональные чертежи электрических соединений, независимо от того, являетесь ли вы инженером, электриком, программистом или архитектором. Используйте лучшее профессиональное программное обеспечение для создания электрических схем и быстро и легко создавайте любые электрические схемы. Если вы не знаете, какой инструмент для рисования вам подходит, не волнуйтесь. Сегодня мы поговорим о программе top 6 для схемы подключения .которые вы можете использовать прямо сейчас!

Список лучших программ для создания схем проводки

1. EdrawMax

EdrawMax — это профессиональный инструмент для рисования, который можно использовать для создания различных типов визуального содержимого, включая блок-схемы, раскадровки, сетевые диаграммы и многое другое. EdrawMax также работает как программное обеспечение для создания схем электрических соединений, поскольку оно содержит как инструменты, так и готовые шаблоны для быстрого и точного создания схем электрических соединений.

EdrawMax — это удобный инструмент для всех техников, инженеров и программистов, позволяющий создавать профессиональные диаграммы с нуля. Вы можете использовать EdrawMax онлайн или офлайн, так как он также поставляется с настольным приложением. Кроме того, вы также можете экспортировать свой документ в любой формат файла по своему усмотрению и открыть его с помощью соответствующего программного обеспечения, чтобы поделиться и отредактировать его позже.

Доступны различные инструменты рисования

Бесплатные шаблоны для рисования

Совместимость с различными форматами файлов

Поддерживает облачную загрузку и хранение

Доступная премиум-подписка

Цена:

  • Основное использование: бесплатно
  • Годовой план: $99
  • Пожизненный план: $245

Поддерживаемые системы: Windows, Mac, Linux и Интернет

URL-адрес программного инструмента: https://www. edrawsoft.com/edraw-max/

EdrawMax для настольных ПК

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

2.

Концептуальный розыгрыш

Concept Draw — отличный инструмент для создания диаграмм для любых целей. Вы можете использовать этот универсальный инструмент для создания визуального контента профессионального уровня для различных областей, от компьютеров, электроники и инженерии до менеджмента, маркетинга и путешествий. Точно так же вы также можете использовать Concept Draw в качестве программного обеспечения для схемы соединений. Вы можете создавать электрические схемы для проектирования, архитектуры, электроники и многого другого.

Этот инструмент для рисования может использоваться студентами, учителями, а также профессионалами. Он доступен в различных версиях в зависимости от функциональности и цены. Однако доступна бесплатная пробная версия.

Различные шаблоны чертежей

Универсальный инструмент для рисования

Нет онлайн-инструмента

Требуется регистрация

Не бесплатно для базового использования

Цена: От 199 до 499 долларов.

Поддерживаемые системы: Windows и Mac

URL программного средства : https://www.conceptdraw.com/

3. Умное рисование

SmartDraw — еще один многоцелевой инструмент для рисования, популярный благодаря простому и удобному интерфейсу. Любой может использовать этот инструмент для создания диаграмм, ментальных карт, бизнес-визуальных материалов и профессиональных диаграмм. Он поставляется с бесплатными оригинальными шаблонами для быстрого создания графического контента.

С помощью инструментов SmartDraw вы также можете создавать электрические схемы с нуля или с помощью готового шаблона. Вы можете использовать SmartDraw в Интернете, а также загрузить его для использования на рабочем столе.

Различные инструменты и шаблоны

Удобный интерфейс

Доступно онлайн и офлайн

Высокая подписка

Недоступно для iOS

Цена:

  • Один пользователь: 297 долларов США (единоразовый платеж)
  • Несколько пользователей: 595 долларов США (в год)

Поддерживаемые системы: Windows и Интернет

URL программного средства : https://www. smartdraw.com/

4. Электротехническое программное обеспечение САПР

Программное обеспечение Electrical CAD или ProfiCAD — это программное обеспечение, специально созданное для построения схем подключения печатных плат. Этот инструмент очень прост в использовании и предлагает множество замечательных функций. Вы также можете использовать ProfiCAD для создания многих других электрических и электронных схем.

Это отличный инструмент для начинающих и студентов, поскольку он содержит основные инструменты и функции, которые помогут вам быстро приступить к работе. Загрузите ProfiCAD, чтобы создать электрическую схему с нуля! Время обработки очень короткое, а программное обеспечение работает очень плавно. Вы можете использовать программное обеспечение Electrical CAD бесплатно, но в зависимости от типа пользователей также доступны три различные версии премиум-класса.

Бесплатная пробная версия

Доступны видеоуроки

Не хватает различных инструментов и шаблонов

Не подходит для другого визуального контента

Цена:

  • Один пользователь: $277
  • Школьная лицензия: $277
  • Лицензия на сайт: $877

Поддерживаемые системы: Windows

URL программного средства : https://www. proficad.com/

5. Студия диаграмм

Это очень полезное и мощное приложение для рисования, которое можно использовать для создания визуальных данных для бизнес-диаграмм и графиков, технических диаграмм, а также профессиональных рисунков и иллюстраций. Diagram Studio также представляет собой программное обеспечение для создания схем электрических соединений, которое позволяет профессионалам создавать схемы электрических соединений с максимально возможной легкостью.

Diagram Studio — это бесплатный инструмент, который можно использовать онлайн без каких-либо ограничений. Однако нет других операционных систем для настольных приложений, кроме Windows. Это программное обеспечение также предлагает множество шаблонов для рисования, таких как блок-схемы, интеллектуальные карты, графики и диаграммы P&I. Более того, вы можете использовать этот инструмент на любом устройстве. Вам просто нужен веб-браузер, чтобы использовать это программное обеспечение в Интернете, поскольку версия приложения недоступна для Mac или Linux.

Доступно настольное приложение

Доступны учебные пособия

Простой в использовании

Недоступно на других терминалах

Не хватает премиум-функций

Цена: Бесплатно

Поддерживаемые системы: Windows 7 и выше.

URL программного инструмента : https://www.gadwin.com/download_free_graphics_software.htm

6. Принципиальная схема

Для создания электрических схем или принципиальных схем с нуля используйте инструмент рисования «Схема цепей». Это удобный инструмент, доступный как для браузера, так и для рабочего стола. Он работает как инструмент для создания схемы проводки, поскольку содержит все важные инструменты и компоненты, необходимые для создания хорошего чертежа проводки. Тем не менее, он больше подходит для профессионалов, а не для новичков из-за отсутствия учебных пособий или шаблонов.

Что делает схему схемы одним из лучших программ для создания схем электрических соединений, так это то, что она очень безопасна, быстра и проста в использовании. Разместите компоненты проводки, такие как провода, плюсы и цепи, на листе и добавьте соединительные линии, чтобы сформировать схему. Когда диаграмма будет завершена, вы можете сохранить ее на своем устройстве.

Бесплатный инструмент

Оффлайн и Онлайн версии

Простой в использовании

Нет шаблонов

Нет премиум-версии

Цена: Бесплатно

Поддерживаемые системы: : Интернет

URL-адрес программного инструмента : https://www.circuit-diagram.org/editor/

Выберите подходящее программное обеспечение для схем проводки

Теперь, когда вы знаете, что такое лучшее программное обеспечение 6 для электрических схем , выбор правильного может быть довольно запутанным. Хотя все упомянутые выше инструменты отлично подходят для создания электрических схем, некоторые из них лучше, чем другие. Например, программное обеспечение Electrical CAD подходит для студентов или однократных пользователей, тогда как для профессионалов лучше подойдет Diagram Studio. Точно так же для людей, которым приходится иметь дело с широким спектром визуального контента, Smart Draw, Concept Draw и EdrawMax — подходящий выбор.

Однако в упомянутом выше списке есть одно программное обеспечение, которое доступно по цене, отвечает требованиям каждого пользователя, имеет все инструменты для рисования и бесплатные шаблоны, а также содержит все премиальные функции, предлагаемые другим программным обеспечением, то есть EdrawMax .

EdrawMax удобен в использовании, универсален и доступен по цене. Более того, он доступен для всех устройств, поскольку поддерживает все терминалы, то есть Интернет, macOS, Linux и Windows. EdrawMax также поддерживает облачное хранилище и службы загрузки. Следовательно, не имеет значения, где вы находитесь и какое устройство используете; Вы можете использовать EdrawMax в любом месте и в любое время! В заключение можно сказать, что EdrawMax — это не только лучшее программное обеспечение для создания схем электрических соединений, но и отличный инструмент для рисования в целом.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Статьи по теме

5 лучших программ и руководств по построению сетевых диаграмм 5 лучших бесплатных эквивалентов Microsoft Visio для Mac 6 лучших программ для картирования потока создания ценности (VSM) 6 лучших создателей генограмм 7 лучших создателей и приложений для рассадок 10 лучших программ и инструментов для планирования строительства

Бесплатный конструктор схем с бесплатными шаблонами

Создавайте принципиальные схемы и другие электрические схемы за считанные минуты.

Доступно для:

Нам доверяют более 25 миллионов пользователей и ведущие бренды

Почему EdrawMax для создания ваших принципиальных схем?

Схемы на все случаи жизни

Схема схемы: Принципиальные схемы — идеальный способ показать схему схемы. Принципиальные схемы всегда соответствуют природе. Следовательно, они показывают картину того, что присутствует в исходной цепи.

Конструкция схемы: Важной причиной использования принципиальной схемы является понимание конструкции схем, таких как печатные платы.

Обслуживание электроники : Принципиальная схема играет важную роль в обслуживании электронного оборудования и его цепей. Он дает общее представление о схеме, а также может помочь построить ее без каких-либо проблем на основе диаграммы.

Создание принципиальных схем — это просто

Готовые шаблоны: Теперь очень просто создавать принципиальные схемы с помощью EdrawMax. Профессионально выглядящие шаблоны, доступные в программном обеспечении, превышают 500, что позволяет легко начать создавать диаграммы всего за несколько простых шагов.

Символы промышленного стандарта: При создании принципиальных схем пользователи могут перетаскивать символы в нужное место. EdrawMax упрощает импорт символов и векторных изображений, необходимых для создания принципиальных схем.

Инструменты подключения: EdrawMax имеет дополнительную функцию инструментов подключения. Это позволяет пользователю создавать переходы между линиями и соединять провода в автоматическом режиме.

Сотрудничайте и делитесь с командой на лету

Импорт из Visio: EdrawMax — идеальное программное обеспечение для использования функции, при которой приложение может импортировать файлы формата Visio. Следовательно, это достаточно осуществимо для разных форматов файлов.

Экспорт по выбору: EdrawMax идеально подходит для экспорта различных файлов, включая PNG, JPG, PDF, Word, Excel, PowerPoint и Visio. Тот, кто не использует EdrawMax, также может получить доступ к файлам принципиальных схем и редактировать их.

Поддерживать синхронизацию: Создайте папку группы и сохраните файл в облаке. Все пользователи команды могут легко получать доступ к этим файлам и редактировать их, а также соответствующим образом управлять ими.

Демонстрируйте и просматривайте


с легкостью

Полный экран: Визуальное представление принципиальных схем стало проще благодаря EdrawMax. Пользователь может нажать F5 и сразу перейти в полноэкранный режим.

Средство создания слайд-шоу: EdrawMax имеет удобный интерфейс для создания слайд-презентаций. Пользователь может использовать курсор и выбирать часть схемы, которую он хочет добавить или удалить из слайдов.

Данные формы: Символов с подробными данными формы достаточно для представления схемы. Пользователи могут добавлять в символ пользовательские данные и информацию, которые важны для создания коррелированных графических данных, не требующих отображения текста на холсте.

Дополнительные функции производителя схем

Импорт и экспорт файлов Visio.

Что нового в EdrawMax

Как сделать принципиальную схему?

Посмотреть обучающее видео >>

Шаблоны схем Edraw

Схема короткого замыкания

При коротком замыкании нет разности напряжений при любом значении тока.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
