Конструируем правильный мангал для шашлыка вместе с пользователями FORUMHOUSE

Для дачных участков и загородных домов мангал давно уже стал практически обязательным элементом. Нет ничего лучше отдыха от трудов праведных на свежем воздухе, под шашлык в приятной компании. Но только правильный мангал гарантирует хороший шашлык и другие блюда на углях. Разберемся вместе с пользователями FORUMHOUSE, как выбрать идеальный мангал.

Рынок сегодня предлагает огромное количество приспособлений для уличных пикников – от переносных разборных до солидных кованых и стационарных барбекю-комплексов. Такие изделия стоят солидных денег, но не факт, что они порадуют хозяев удобством в эксплуатации и долгим сроком службы. Хорошее устройство для пригтовления шашлыка под свои потребности не сложно сделать самостоятельно, убеждены многие форумчане. Главное соблюсти несколько важных правил, размеров и параметров, таких как высота мангала, ширина стенок, растсояние между шампурами и т.п.

Мангал, правильная глубина.

Мангал – правильные размеры.

«Правильная» установка должна быть эргономичной, то есть удобной и безопасной в обслуживании, расходовать минимум топлива и не требовать всяких «маханий» фанерками и других лишних манипуляций.

Выбор мангала – дело непростое, мы должны учитывать материал, размеры, конструкцию. Тонкая сталь, из которой сделаны так называемые «походные» разборные устройства – пожалуй, наихудший материал. Конструкции из нее хлипкие и неустойчивые, плохо держат жар. Над таким агрегатом придется постоянно размахивать «опахалом», раздувая угли – от этого шашлык на шампурах снизу обугливается, а сверху подгорает. Приноровиться можно, но к этому времени может прогореть сам мангал: тонкая листовая сталь просто не выдержит регулярной эксплуатации. Поэтому, если уж пришлось по случаю пользоваться «походным» вариантом, угли лучше готовить отдельно в разожженном костре, а потом уже засыпать их в топку.

Многих дачников разборные конструкции привлекают возможностью убрать устройство для сохранности по окончанию сезона. В этом случае нужно выбрать простую и надежную систему сборки-разборки, без петель и зажимов для шампуров, которые быстро выходят из строя. Идеальный мангал: толщина стали 3-5 мм.

Грамотный металлический агрегат для дачи, по мнению опытных пользователей FORUMHOUSE, должен иметь толщину стенок размером не меньше трех-пяти миллиметров.

Сварной44:

– Все идеальное – просто. Толщина стали для мангала – 3-4 мм, длина стенок – 600 мм, ширина – 350 мм, высота стенки мангала – 150 мм, никаких выдвижных полок под золу. Окантовать сталь поверху, по всей длине профилем 20*20, съемные ножки – из профиля 30*30. Это – база, на которую легко поставить крышу, дровник, стойки под вертел, боковые полки.

Оптимальное расстояние между шампурами на мангале

Выемки для шампуров лучше сделать в виде вертикальных прорезей для возможности поворота шампура на 90 градусов, советует форумчанин Kuznecs. Расстояние между шампурами на мангале – 70 мм. Само устройство желательно покрасить термостойкой краской для лучшего внешнего вида и защиты от коррозии.

Многих волнуют прорези для мангала, на каком расстоянии от углей они должны быть. В этом случае размеры значения не имеют: отверстия в боковых стенках, которые часто имеются у покупных устройств, многие форумчане считают бессмысленными и даже вредными. Из-за них мясо на шампурах прожаривается неравномерно, а дополнительный приток воздуха снизу будет провоцировать появление пламени. В топке оптимальной глубины без прорезей угли будут тлеть ровно и долго за счет притока воздуха сверху. Как вариант, для ускорения розжига угля снизу иногда предусматривают поддувало, закрываемое заслонками. На время жарки заслонки наглухо закрывают – готовый уголь не раздувается ветром и горит равномерно.

Какой должна быть оптимальная высота стенок мангала

Высота стенки мангала – величина, которая вызывает больше всего вопросов. Большинство пользователей сходится во мнении, что высота мангала для шашлыка должна быть довольно большой: эффективный минимум, позволяющий готовить хороший шашлык и экономить топливо – 13-14 сантиметров. Это оптимальные размеры, их и рекомендуется выбирать. При высоте стенок в 18-20 сантиметров понадобится слишком много углей, иначе шашлык будет получаться «вяленым».

Дачник Я,
Москва

:

– Идеальная или близкая к ней дистанция от углей до мяса на шампурах – 11-13 см. То есть чистая высота топки – 15 см. К днищу бортам будет правильно сужаться, а кверху – расширяться: расход дров или углей меньше, а для готовки жара хватает.

Пользователь Алекс286 сделал у своего устройства регулируемое по высоте дно: изначально – 14 сантиметров, но можно поднять его, уменьшив глубину топки до 8 сантиметров. Высота мангала для шашлыка должна быть универсальной, потому что такая универсальность позволяет успешно готовить на углях разные продукты: не только мясо, но и рыбу, овощи и т.д.

Алекс286:

– Ко дну с двух сторон приварены пластины 2 мм, а к ним ручки из квадрата 10 мм. В нижнем положении ручки лежат на боковинах жаровни. Посередине пластин приварены зацепы. Если надо повысить температуру приготовления, уменьшив глубину топки – поднимаем дно за ручки вверх и цепляем за боковины жаровни этими зацепами.

Оптимальная высота мангала для шашлыка.

Чтобы получить вкусный шашлык, недостаточно выбрать просто ящик с металлическими бортами. Настоящий хозяин стремится, чтобы он был не только надежен, но и по максимуму удобен и многофункционален. Форумчанин Vkokorin долго искал такой среди покупных изделий, но в итоге так и не смог найти ничего на свой выбор и сделал трансформер своей собственной конструкции – с откидными решетками, крышками и полками. Испытания прошли на твердую «пятерку»!

Мангал. Расстояние между шампурами

Преимущества трансформера:

* Откидные решетки. Когда они над топкой – на них удобно готовить: ставить чугунную сковородку, котелок и т. п. В откинутом состоянии решетки становятся удобными столиками по бокам мангала.

* Съемная чугунная решетка под барбекю.

* Съемные крышки имеют несколько назначений. Сверху – чтобы вода не набиралась в топку, в ней ведь нет отверстий, и воде некуда стекать.

Снизу – как полка. А если положить их на откинутые решетки – получатся два столика.

Vkokorin:

– Петли для решеток – отрезки трубы диаметром чуть больше, чем арматура. Они приварены сначала к готовой решетке, затем в них продет отрезок арматуры и приварен к мангалу. Глубины топки достаточно для приготовления пищи в казане, поставленном на решетку сверху.

Многие хозяева, однако, считают, что устройство из металла даже самой удачной конструкции все равно уступает в надежности, долговечности и удобстве стационарному агрегату. Переносные мангалы незаменимы для выездов на природу, но стали свойственно ржаветь, терять форму, что сказывается на его полезных качествах. Другое дело – основательное кирпичное сооружение.

Мангал. Высота борта.

Кирпичный мангал или каменная печь на участке идеальна для приготовления самых разных блюд, и является малой архитектурной формой, которая может отлично украсить ландшафт. Но и затраты на изготовление такого капитального очага будут более существенными.

А вот простой конструкции мангал из шамотного кирпича построить несложно и недорого, а прослужит он долго и будет куда экономнее стального расходовать топливо. И не обязательно даже класть кирпичи на раствор.

Такой агрегат при аккуратном использовании прослужит лет пятнадцать, утверждает форумчанин JimDaddy .

JimDaddy:

– Дно – кирпич плашмя. Стенки, первый ряд – кирпич плашмя, второй ряд – кирпич на ребро. Получается высота 18 см, что близко к идеалу. Постепенно сторона кирпича, глядящая на огонь, будет осыпаться, такие кирпичи можно перемещать на дно, а целые со дна – на стенки. Такие переборки будут не чаще, чем раз в три года. Топку прикрывать листом железа, лист прижимать кирпичом.

Форумчанин queser придумал и воплотил в жизнь конструкцию разборного мобильного «лего-мангала» из кирпича. Как уверяет автор, его агрегат «масштабируется» по размеру, который можно подобрать в зависимости от аппетита компании, свободного места, бюджета и т. д., легко собирается и разбирается, экономит дрова.

Как видно из схемы, на которой обозначены все размеры, конструкция проста, как все гениальное. По утверждению ее создателя, «конструктор» легко помещается в багажник автомобиля, не требует аккуратного обращения (спокойно переживет десяток зим под открытым небом), любой поврежденный элемент легко заменить. А если соорудить к «лего-мангалу» теплоемкую крышку, то возможности приготовления пищи становятся сопоставимы с русской печкой или тандыром.

Если добавить к умелым рукам, материалу, правильным размерам и инструменту еще и немного фантазии – ваш агрегат станет настоящим украшением участка. Вот какое произведение искусства соорудил форумчанин VZenev. Его дракону не откажешь в функциональности: это сразу и мангал, и гриль, и коптильня.

Присоединяйтесь к обсуждению вопросов выбора и изготовления мангалов различных конструкций. Узнайте, какую краску лучше использовать для металлических мангалов. Присоединяйтесь к обмену опытом проектирования и строительства каменных печей и барбекю. Посмотрите наше видео с подробным описанием строительства барбекю-комплекса.

Отправим материал на почту

В статье дана информация о том, как изготавливается разборный мангал. Каковы его размеры, какие материалы для этого используются. Потребуется ли для изготовления чертеж. Если «да», то на что необходимо обратить внимание, какие параметры важны с учетом удобства использования жаровни под шашлык. Рассмотрено изготовление мангала поэтапно.

Мангал в разобранном виде

Размеры мангала

Разбираясь с размерами мангала для шашлыка из железа по чертежам, представленным в интернете, можно сказать лишь одно, что среди них есть только один стандартный параметр – высота бортиков. Она варьируется в диапазоне 13-15 см. Меньше делать не стоит – подгорит шашлык, большая высота – придется подготавливать больше углей, а это расходы и время.

Все остальные размеры на усмотрение заказчика:

ширина выбирается в зависимости от длины используемых шампуров;

длина зависит от количества требуемого шашлыка в плане одновременной жарки, к примеру, если между шампурами оставляется зазор в 5 см, плюс ширина самого мяса, то получится в пределах 8-10 см, если надо прожарить 10 палочек, то длина будет в пределах 1 м;

высота зависит от того, как готовить на мангале: стоя или сидя на корточках, в первом случае это 70-80 см, во втором 20-30 см;

что касается толщины листового железа, то для разборной конструкции подойдет размер в 2 мм, но для дна лучше использовать трехмиллиметровый металл.

Размеры высокого мангала с крышкой

Технология изготовления разборной жаровни

В первую очередь набрасывается на бумаге чертеж мангала с обозначением на нем размеров. В чисто конструктивном плане этот прибор представляет собой параллелепипед. То есть у него все противоположные парные стенки равны между собой. Единственная плоскость, которая присутствует в жаровне в единственном виде, это днище.

К разработке чертежей мангалов надо подходить основательно. Потому что это основа будущей конструкции. Именно на ней отображаются пропорции жаровни. И хотя для переносного разборного варианта это имеет небольшое значение, все же некая эстетическая сторона в конструкции должна присутствовать.

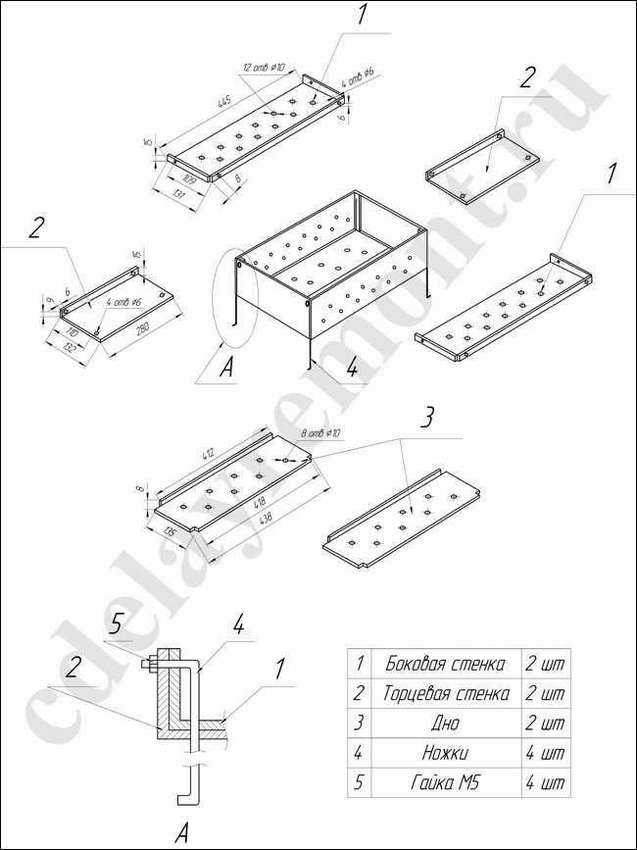

На чертеж ниже, где показана полная деталировка конструкции. Именно так мастера и набрасывают его на бумаге. Основная задача – показать размеры каждой детали, потому что они изготавливаются каждая по отдельности. А точные размеры помогут скомпоновать детали в единое целое без подгонок.

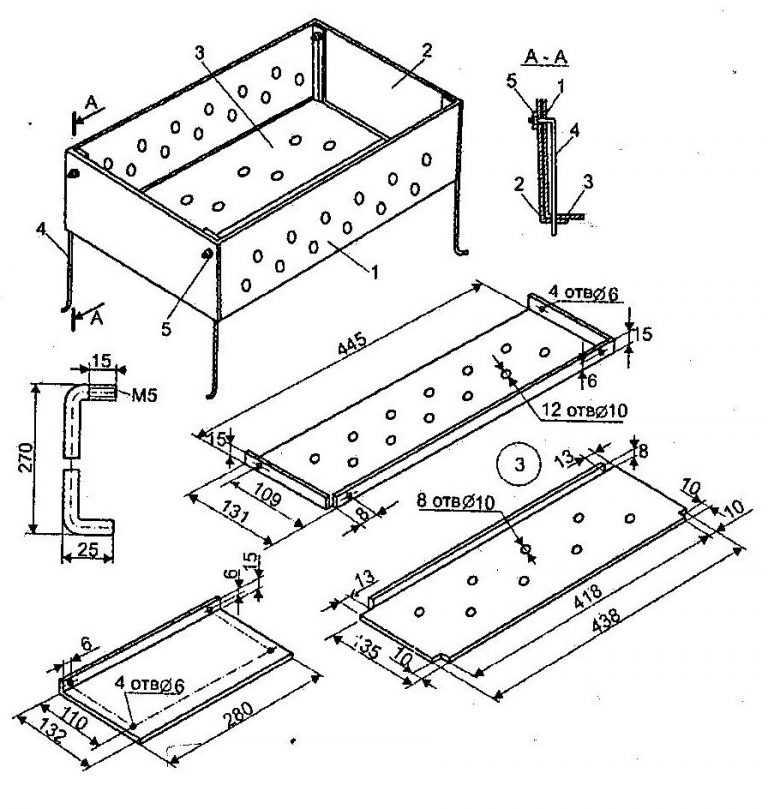

Чертеж мангала и его деталей

Если чертеж мангала из металла с размерами готов, мастер переходит непосредственно к изготовлению жаровни.

Это может быть интересно! В статье по следующей ссылке читайте про мангалы с крышей.

Материалы

Как уже было сказано выше, в качестве материала потребуется стальной лист толщиною 2 и 3 мм. В качестве ножек можно использовать арматуру диаметром 10 мм. Для соединения частей жаровни потребуется восемь болтом М6 или 8.

Разметка

Согласно чертежу все размеры деталей мангала переносятся на лист железа. Как уже упоминалось, боковых стенок будет две, торцевых тоже, днище одна часть. Парные стенки одинаковые.

Нельзя разбрасывать разметку по всему листу. Многие размеры деталей совпадают, так что края двух частей будут обозначаться одной линией. Так можно сэкономить, уменьшая отходы.

На рынке можно найти обрезанные листы металла. Если правильно скомпоновать (сделать грамотно схему расположения частей) разметку, то можно приобрести не целый лист, а обрезанный. Стоит он в разы дешевле.

Разметка по металлу

Теперь важный момент. Соединение деталей мангала производится на болты (как один из вариантов), поэтому под места стыковки делаются бортики, которые отгибаются внутрь от основной плоскости стенок на 90°. При этом на боковых стенках отгиб производится на трех торцах с крепление к торцевым стенкам и днищу, на торцевых только с оной стороны – к днищу. Ширина отгиба:

если используется для соединение болт М6 – 10 мм;

если болт М8 – 12 мм.

Этот параметр обязательно прибавляется к размерам деталей. К примеру, если длина мангала равна 50 см, то длина боковых стенок – 52 см, потому что к ней прибавляется отгиб с двух сторон по 1 см.

Резка, подгиб, сверление

Следующий этап – вырезка всех частей мангала точно по линиям разметки. Обычно это делают болгаркой с отрезным алмазным диском. Можно использовать и другие инструменты: плазморез, электролобзик с полотном по металлу. Резка должна проводиться точно по нанесенной разметке. Все должно быть сделано аккуратно.

В конечном итоге должно получиться пять деталей: боковые стенки – 2 шт., торцевые – 2, днище одно.

Следующая операция – изгиб участков соединения частей мангала. На вырезанных деталях жаровни наносятся отступы для изгибов. Опять используются линейка и маркер. На боковых стенках будет три линии: две параллельные (для соединения с торцевыми стенками), одна перпендикулярная им (для соединения с днищем). На торцевых стенках одна линия. Она должна совпадать по месту расположения с линией для днища.

По нанесенным линиям делается неглубокий прорез, он не сквозной, а с небольшим углублением до 0,5 мм. Это делается для того, чтобы легче и ровнее гнуть отгибы. Обратите внимание на боковые стенки, где прорези перпендикулярных линий создадут в двух углах квадраты. Их срезают полностью.

Теперь производятся загибы с помощью молотка. Заготовку укладывают на край стола, лучше, если он будет отделан стальным уголком, и легкими ударами сгибают кромку отгиба по линии подреза. Угол изгиба – 90°.

Это может быть интересно! В статье по следующей ссылке читайте про кирпичный мангал для дома и дачи.

Следующий этап – формирование мест соединения. Для этого в изгибах боковых стенок с отступом от верхнего и нижнего края внутрь по 3 см делается метка маркером. По ним сверлятся сквозные отверстия.

Далее одну торцевую стенку прикладывают к боковой так, как они должны находиться в сборе. Через сделанные отверстия на плоскости торцевой стенки делаются метки, которые также высверливаются.

Сразу надо обозначить, что днище мангала не закрепляется к стенкам. Оно просто лежит свободно внутри короба из боковых и торцевых деталей, упираясь в изгибы с четырех сторон.

Остается только просверлить отверстия во всех частях мангала. Они предназначаются для того, чтобы свежий воздух, насыщенный кислородом, проникал в зону горения углей. Без воздуха угли не смогут отдавать максимального количества тепла, от этого жарка шашлыка до готовности затянется.

В принципе, самодельный мангал готов. Его остается собрать и закрепить болтами.

Простая конструкция мангала готова к использованию

Изготовление ножек

Здесь огромное количество вариантов. Нередко их изготавливают из листового железа толщиною 3 мм, сгибая буквой «Z». Для этого только придется в днище мангала и в каждой ножке сделать отверстия для болтов.

Более усиленная конструкция – из арматуры или трубок небольшого диаметра. Главное – выбрать способ соединения ножек с мангалом (разборным). Самый простой – приварить к ножке болт, в днище сделать под него отверстие. Снизу ножка болтом вставляется в мангал и сверху затягивается гайкой.

Есть другой вариант – приваривают к нижним краям торцевых или боковых стенок мангала в местах установок ножек трубки диаметром чуть больше диаметра арматуры. Длина трубок 3-4 см. То есть ножки при сборке жаровни просто будут вставляться в трубки. К днищу приваривать нельзя, потому что этот элемент не закреплен к конструкции мангала. Есть в этом варианте один момент – на ножки приваривают ограничители в виде шайб или перпендикулярных поперечных стержней, изготовленных, к примеру, из катанки диаметром 6 мм. Хотя вариантов здесь много.

Ножки для мангала из гладкой арматуры

Можно разборное устройство для жарки шашлыка дополнить разными удобными приспособлениями. К примеру, ручки для поднятия всей конструкции в виде колец, приваренных электросваркой или присоединенных болтовым соединением к торцевым стенкам. Можно обойтись без ручек, сделав прорези для пальцев рук. Сегодня популярны мангалы в виде барбекюшниц, то есть снабженные крышкой и сеткой, на которой располагают мясо, птицу или рыбу.

Видео описание

В видео представлен раскладной мангал-книжка:

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов, а также различных металлоконструкций под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

В качестве примера был рассмотрен один вид разборного мангала: его чертежи с размерами, технология изготовления и сборки. Основная задача производителя работ – выбрать правильные размеры конструкции и согласовать их с заказчиком. Если у вас есть какие-либо специфические требования, то желательно их обсудить с мастером – от этого зависит удобство дальнейшего использования мангала и качество готовки.

Наличие стационарного очага на участке или мобильного на загородном пикнике резко повышает качество отдыха в кругу семьи или большой компанией. Поскольку мангалы, сделанные своими руками из металла, имеют разные размеры, фото различных модификаций в данном руководстве помогут выбрать оптимальный вариант для конкретных эксплуатационных условий.

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

  • периодическое использование, долгое бездействие;
  • расположение под открытым небом или в беседке;
  • высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

  • мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
  • размеры – крупногабаритный для больших компаний и малоформатный для семьи;
  • форма – труба, бочка, прямоугольник, архитектурные модификации;
  • дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня. Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

  • стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
  • для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
  • глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
  • верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть.

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

  1. металлические бочки;
  2. швейные машины;
  3. обрезки стальной трубы большого диаметра;
  4. кованые и литые этажерки, столешницы;
  5. пропановые баллоны;
  6. баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

  1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
  2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

  • крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
  • под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
  • опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

  1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
  2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

    крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

Пара чертежей для примера:

Ну, и пара фото для примера:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Изготовление переносного мангала

Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:

  • высота и ширина днища и боковых стенок, все размеры торцевых стенок сохраняются неизменными;
  • ножки делаются съемными (реже крепятся на шарнирах), длина зависит от размеров багажника авто;
  • на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается днище;
  • стенки соединяются противоположно направленными относительно друг друга прорезями или так же откидываются на петлях в рабочее/транспортировочное положение.

Больше информации об изготовлении этого типа мангалов читайте здесь.

Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.

Чертежи мангалов из металла: фото

Мангал – удобное и полезное кулинарное оборудование для готовки на жару. Это функциональное изобретение позволяет готовить разную пищу, применяя натуральный жар от углей. Несмотря на то, что изначально оно изготавливалось в качестве универсального инструмента для готовки, сегодня мангал – это основа для приготовления мяса и шашлыка. Вокруг него проводятся выезды на дачу и природу, провожая осень, встречая приход весны и отмечая лето. И ниже мы предоставим чертежи мангалов из металла, их фото и видео по технологии изготовления мангалов разных конструкций.

Содержание материала

Основа мангала.
Вид мангала: обычный, стационарный, разборный.
Размеры и чертежи мангалов из металла, фото.
Подготовка будущей конструкции.
Сварка мангала.
Мангалы из металла с навесом.
Покраска готового результата.

Покупка мангала – дорогостоящее приобретение. Простая металлическая конструкция иногда стоит большие суммы, не оправдываясь качеством или его внешним видом. Поэтому намного лучше сделать мангал своими руками, используя чертежи, качественный металл, а также свои навыки.

Основа мангала

Мангал – это удобный инструмент приготовления пищи на жару. Он отличается весьма прочной конструкцией, но все ее особенности состоят в нюансах. Именно они позволяют быстро и легко готовить шашлыки и прочие блюда, предоставляя достаточное количество жара для кулинарии.

Среди основных преимуществ мангала стоит выделить следующие:

  • подходящие размеры;
  • отверстия для воздуха;
  • глубину;
  • выемки для шампуров.

Несмотря на то, что некоторые из них являются очевидными, все они требуются для качественной готовки. Что касается глубины мангала, то она позволяет набираться достаточному количеству жара и размещению мяса на такой высоте, где оно будет готовиться, но не гореть. Таким образом, Вы сможете положить необходимое количество древесины.

Отверстия для воздуха – особенно важный нюанс этих конструкций. Ведь именно из-за них мясо, которое приготовлено на мангале, сильно отличается от другого способа готовки на природе. Регулярный приток воздуха позволяет сохранить температуру и жар углей, в полной мере используя весь потенциал.

Внимание! Еще один нюанс мангала – поддон. Он исключает падение углей через специальные вентиляционные отверстия в дно и способствует частичной регулировке воздуха.

Для дальнейшего использования конструкции подбор размеров является крайне важным. Ведь готовка происходит на решетке или шампурах, поэтому нужно отталкиваться на ее средние размеры. Мангал должен быть широким, что позволяет разместить всю длину шампура и должен давать необходимое количества жара, допускать размещение больше восьми порций мяса.

И последний нюанс – изготовление выемок для шампуров. Они позволяют разместить мясо в любой позиции, равномерно обжаривания его с разных сторон. Этот подход отыгрывает большую роль в приготовлении ароматного и сочного шашлыка без пригорания.

Но эти моменты всегда варьируются в зависимости от типа мангала.

Сразу стоит сказать, что разновидности таких конструкций многочисленные. Ведь каждый хочет найти оптимальный вариант, где готовить мясо и прочие продукты на жару. Сегодня выделяют следующие типы мангала:

  1. Обычный.

Обычный мангал имеет квадратную конструкцию. Хотя и имеют большой вес, могут переноситься. Часто он имеет съемные ножки.

  1. Разборный.

Легкий и небольшой разборный вариант, который Вы сможете возить в автомобиле. Он удобнее и проще, а также подходит для походов в лес.

  1. Стационарный.

Мощный мангал, созданный из металла. В основе могут лежать кирпичные блоки, обеспечивающие высокую надежность. Нередко такие мангалы могут дополняться стальными декорациями.

Выбор типа мангала очень ответственный при его самостоятельной постройке. Таким образом, Вы сможете определиться с задачами и выбрать лучший вариант. Однако рекомендуется выбирать обычный тип как самый универсальный выбор для дачников.

Внимание! Мангалы могут иметь разную форму. Отмечают круглые, прямоугольные, загнутые и другие типы, готовка на которых может несколько отличаться.

Чертежи мангалов из металла: фото разных типов

Перед тем как сделать соответствующие чертежи и выбрать размеры для будущего мангала, для постройки необходимо выбрать оптимальный вариант, который используется чаще всего. Нужно подбирать соответствующую ширину и высоту конструкции, и подходящую длину ножек. Чертеж обычного мангала предоставляется так:

Размеры, которые указаны в миллиметрах. На нем хорошо заметно, что общая высота мангала при длине ножек в 70 см и при длине 95 см. При этом глубина мангала будет составлять 25 см, что выступает оптимальным расстоянием от жара до шампуров.

Ширина мангала – 28 см, что несколько ниже среднего размера шампура. Длина составляет 54 см, нужно для равномерного распределения 9 порций над жаром.

Верхняя часть конструкции оборудована зазорами для шампуров. Так, можно равномерно распределить мясо и свободно фиксировать его при вращении, обеспечивая равномерную прожарку. Причем расстояние между зазорами должно быть в 6 см. Необходимо оставить место между крайними стенками и зазорами, чтобы мясо не касалось их, а также не пригорало.

Прекрасная продуваемость – важный нюанс. Здесь он достигается в результате отверстий диаметром 12-15 мм, находящийся на боковых стенках. Отверстия находятся в нижней части листа металла в шахматном порядке. Они не нужны на передних боковых стенках.

Внимание! Представленная конструкция не подразумевает наличие поддона и отверстий на дне мангала. Это Вы легко исправите, приварив к днищу или ножкам небольшие уголки и выбрав соответствующий лист металла.

Как выполнить подготовку элементов будущей конструкции?

В качестве основы для мангала выступают металлические листы. Мы не рекомендуем использовать другие материалы, так как мангал обеспечивает достаточную стойкость конструкции к компактности и жару. Толщина металла должна составлять примерно 2-3 мм. Для работы Вам потребуются:

  • Два листа металла размерами 280х250 мм и 240х250 мм.
  • Один лист металла 540х280 мм.
  • Уголки длиной в 700 мм и четыре металлические трубы.
  • Сварочный аппарат.
  • Дрель.
  • Рулетка.
  • Пила по металлу или болгарка.

Большинство людей отдают предпочтение другому варианту сборки. Разные листы можно заменить большим металлическим полотном. Сделав надрезы, Вы сможете соединить конструкцию с незначительным количеством сварных швов. Таким образом, она получится более надежной.

Важно учитывать и дополнительные элементы, если конструкция отличается от приведенной выше. Ее можно дополнить поддоном, ручками для переноски, выемками для ножек и прочими деталями.

Прежде всего, нужно выполнить предварительную разметку. Отмечаются места сварки и крепежа, создаются специальные зазоры. Для этого применяется пила или болгарка. На этом этапе также создаются воздушные отверстия.

Внимание! Часто такую конструкцию изготавливают на арматурных ножках. Они ненадежные, так как конструкция будет шататься даже при незначительных нагрузках. Поэтому лучше заменить их на уголки.

Как выполнить сварку мангала своими руками

Сварка – лучшее решения для мангала. Она способна переносить высокие перепады температуры  и эффективное крепление болтами. Для этого применяйте сварочный аппарат, независимо от его типа. Затем конструкция поочередно фиксируется, и выполняется приварка по углам.

Внимание! Для более удобной сварки стоит использовать по бортам металлические уголки. Также они могут увеличить надежность швов, а также существенно утяжелить конструкцию.

Затем идет приваривание ручек и ножек. Они фиксируются по бортам (уголки) или ко дну конструкции (трубы). Нужно их надежно приварить, так как сам по себе мангал будет довольно тяжелым.

Внимание! Для фиксации ножек можно использовать не сварочный аппарат, а разборные элементы. Съемные ножки существенно уменьшат габариты мангала при его хранении.

По завершению работ нужно зашлифовать швы, а также проверить всю конструкцию на надежность.

Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

  • установка навеса непосредственно на мангал;

  • установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

  • жаростойкость;
  • устойчивость к перепадам температур;
  • отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

  • кремний-органические эмали;

  • термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Сделать мангал своими руками достаточно просто. Для этого Вам потребуется лист металла, сварочный аппарат и желание. Однако стоит придерживаться плана и схемы, так как в дальнейшем любые отклонения могут отобразиться на удобстве его использования. Но материалы нашего сайта «Ремонтик», среди которых особенно полезными будут чертежи металлических мангалов и их фото, а также видео по изготовлению, позволят справиться с этой задачей.

чертежи, какой должна быть высота и глубина

Содержание

  • Глубина
  • Ширина
  • Длина
  • Высота конструкции
  • Иные конструкции мангалов

Мангалы стали непременным атрибутом практически в каждой вылазке на природу или при встречах с друзьями на приусадебном участке. И это неудивительно, так как только мангал позволяет приготовить на свежем воздухе многочисленные изысканные блюда из рыбы, мяса, различных овощей, птицы и так далее. Даже простые сосиски или колбаски, приготовленные на нем, приобретают неповторимый и ни с чем не сравнимый вкус.

Вполне естественно, что мангал можно банально купить, выбрав наиболее подходящий вариант. Это может быть легко трансформируемая мобильная конструкция, например, такая:

Кстати, изготовить подобный мангал-чемодан своими руками не составит особого труда. И это будет лучшее решение, так как заводские образцы всех мобильных мангалов выпускаются с очень тонкими стенками и срок службы их невелик.

Для приусадебного участка намного целесообразнее приобрести уже более серьезную конструкцию мангала, которая станет еще и гордостью «домашних» шашлычников.

Кроме того, мангалы солидной категории – идеальный вариант для приготовления полноценного барбекю

Следует заметить, что, несмотря на внушительные габариты такого приусадебного мангала, его конструкция хорошо повторяема и в домашних условиях, однако сделать подобный шедевр со сварным орнаментом может только опытный сварщик.

Но если не делать упор на украшательские изыски, то изготовление мангалов вполне доступно многим.

Их изготавливают:

  • Из подручных приемлемых материалов (газовых баллонов, дисков и так далее).
  • В кирпичном варианте.
  • Из металла.

Чертежи многих уникальных конструкций мангалов, которые достойны для повторения, в изобилии наличествуют в интернете. Удивительно, но эти оригинальные самодельные разработки, как правило, превосходят аналогичные промышленные образцы по многим показателям, например: по долговечности, функциональности, комфортности использования и так далее.

Выбирая понравившуюся конструкцию для изготовления самостоятельно, следует учитывать тот факт, что не все размеры мангала для шашлыка могут быть абсолютно произвольными. Тем не менее, существует ряд выверенных практикой рекомендаций для правильного изготовления конструкций мангалов.

Необходимо обратить особое внимание на размеры мангала

Глубина

Самым значимым размером, который непосредственно влияет на полноценность приготовления продуктов, является глубина мангала. От того, насколько правильно будут выдержаны значения этого параметра, зависит оптимальность подачи жара к приготовляемой пище. Практикой доказано, что значения этой величины должны находиться в пределах от min = 15 см. до max = 20 см. При меньших значениях глубины продукты будут однозначно подгорать, а при больших – жара будет явно недостаточно.

Ширина

Ширина любого мангала напрямую взаимосвязана с длиной шампуров, которые используются в процессе приготовления шашлыков. Если используются стандартные шампуры, то ширина мангала может находиться в пределах от 28 см до 40 см, что позволит обеспечить надежное размещение шампуров. Шампуры с размерами большей и произвольной длины использовать не рекомендуется, так как в этом случае эффективная функциональность мангала заметно снизится. Между тем стандартные шампуры позволяют нанизать на них до 8-9 шт. порционных кусочков, а это более чем достаточно для одного человека.

Длина

Оптимальные значения длины мангала рассчитываются на основании учета количества одновременно используемых шампуров. Общепризнанно считается, что на одном погонном метре должно быть ~ 10 шампуров, то есть между шампурами принимается расстояние около 10 см. Следовательно, для небольшой семьи или маленькой компании мангал длиной всего 600 мм. будет идеален по своим размерам, так как такие компактные габариты облегчают пользование мангалом.

И всегда помним «золотое правило»: на один шампур отводится 10 см.

Высота конструкции

Высота мангала для шашлыка – самый некритичный параметр. Она выбирается абсолютно индивидуально и должна быть такой величины, чтобы пользоваться самим мангалом было предельно удобно. Но, в основном, высота почти всегда равна 1 метр.

Для мангалов мобильных конструкций, как правило, используют два вида съемных ножек, которые позволяют изменять их высоту применительно к определенным условиям:

  • Удлиненные ножки мангала, которыми обеспечивается оптимальная высота для комфортной работы в стационарных условиях на приусадебном участке.
  • Укороченные ножки – позволяющие транспортировать мангал. Их длина должна быть соизмерима с габаритами багажника автомобиля, который используется для перевозки.

Приведенные выше рекомендательные советы вовсе не означают, что их необходимо строго придерживаться. В походных условиях вполне подойдут и временные мангалы из любых подручных средств. Либо можно изготовить простейшую конструкцию мангала, которую можно перевозить даже на велосипеде.

Все детали этого элементарного изделия выполнены из металла и соединяются обыкновенными болтами с гайками

Иные конструкции мангалов

Металлические

Среди множества вариаций самостоятельного изготовления мангалов выделяются конструкции из металла. Они просты в изготовлении, достаточно долговечны и позволяют легко видоизменить исходный вариант согласно своим пожеланиям.

Чертеж одной из таких удачных разработок выглядит так:

Схема сборки этого самодельного мангала интуитивно понятна и не вызывает затруднений, а сам процесс изготовления должен быть произведен в следующем порядке:

  • Определяются оптимальные размеры.
  • Вырезаются заготовки стенок, ножек, ручек и днища.
  • Сверлятся отверстия, которые необходимы для циркуляции воздуха.
  • Все детали мангала скрепляются посредством сварки либо соединяются болтами.
  • Собранная конструкция зачищается и окрашивается огнеупорной краской.

Мангал можно окрасить не только однотонно. Изделие будет очень эффектно выглядеть, если на его стенках будет изображен, например, олень, кабан или прочая дичь.

Если подобный мангал подразумевается использовать только стационарно, то гораздо практичнее сразу изготовить конструкцию с двойным дном. Такой мангал при достаточной толщине боковых стенок гарантированно порадует своим долголетием.

Длина ножек выбирается произвольно, но необходимо напомнить, что оптимальная высота стационарного мангала рекомендуется около 1м.

Мангалы этой конструкции прекрасно справляются со своим назначением, и приготовленные на них шашлыки отличаются отменным качеством.

Однако есть и более совершенные варианты мангалов. Они выполнены из камня или кирпича и являются лучшими представителями стационарных очагов.

Каменные или кирпичные мангалы

Эти стационарные конструкции хоть и отличаются более сложной схемой изготовления, но зато обладают такой предельной многофункциональностью, какой не владеет ни одно подобное изделие.

Чертежи мангалов кирпичных достаточно сложны и содержат множественные конструкционные дополнения.

Кирпичные мангалы – это достаточно массивные конструкции, в которых объединены несколько независимых устройств, например: мангал и плита, жаровня и коптильня и так далее

Кирпичные мангалы оснащены топкой для дров, дымоходами, отсеком, где хранятся поленья и прочим. Кроме того, они могут быть с регулировкой высоты углей, иметь системы контроля и автоматически обеспечивать регулируемый температурный режим.

Но, несмотря на все эти отличия, у мангалов кирпичных параметры ширины и глубины жаровни полностью соответствуют размерам, которые рекомендованы для металлических мангалов.

Отсюда следует вывод, что размеры мангала для шашлыка должны выдерживаться в определенных оптимальных значениях, причем это актуально для любых конструкций самодельных мангалов.

Напомним их правильные параметры:

  • глубина – min 15 см;
  • ширина – от 30 до 40 см;
  • высота – 100 см;
  • длина – зависисит от количества шампуров (расстояние между ними – min 10 см).

Если при изготовлении мангала выполнить все приведенные выше рекомендации, то в итоге гарантированно получится идеальный мангал правильного исполнения.

Виды мангалов из металла и их чертежи с размерами

Содержание

  • 1 Виды
  • 2 Складные изделия
  • 3 Разборные  и стационарные модели
  • 4 Формы жаровен
  • 5 Идеальная модель
  • 6 Как сделать идеальную модель
  • 7 Модель с горлом
  • 8 Конструкция из бочки

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Виды

Сделанные из металла мангалы бывают:

  1. Складными.
  2. Переносными.
  3. Стационарными.

Переносные могут быть полностью или частично разборными.

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

  • небольшие размеры;
  • сравнительно малый вес.

Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные  и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

  1. Коробки без верха.
  2. Вертикального широкого цилиндра со столбом по центру.
  3. Цилиндра с горлом вверху.
  4. Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

  1. Ширина — 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
  2. Длина — около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
  3. Высота — 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
  4. Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
  5. Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
  6. Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
  7. Высота всей конструкции зависит от роста повара. В большинстве случаев — 1 м.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

  1. Широкого цилиндра. Его высота равна 180-200 мм.
  2. Срезанного конуса. Высота — 100-150 мм.
  3. Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то  есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

  • закругленные стенки отражают тепло назад на угли;
  • в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

  1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
  2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

  1. Создание проемов под шампуры.
  2. Приварка шарниров и прикрепление крышки.
  3. Прикрепление ручки к крышке.
  4. Изготовление стоек.

Размеры мангала для шашлыка чертеж из железа

Какие инструменты и материалы потребуются

Чтобы самому сделать разборный мангал, потребуются навыки работы с металлом. Чаще всего для трансформеров используют в изготовлении нержавеющую сталь. Материал устойчив к атмосферным воздействиям и коррозии.

Мангалы изготавливают из металла толщиной до 3 мм и более 3 мм. Тонкостенные модели делают, чтобы облегчить вес конструкции. Чаще всего выбирают нержавеющую сталь или алюминий. Такие конструкции не выдерживают сильных температур, поэтому для жарки мяса в них закладывают угли. Срок эксплуатации подобных изделий до трех лет.

Толстостенные мангалы выдерживают атмосферное воздействие, жар и коррозию. Изготавливают из металла толщиной 4-6 мм. Основное их применение – на даче. В зимний период мангал складывают и переносят в хозяйственное помещение на хранение. Такие изделия могут быть дополнительно снабжены:

  • подстольем;
  • рабочей поверхностью;
  • решеткой;
  • регулируемым поддувалом;
  • крышкой.

Выбрав металл для мангала, готовят набор инструментов и материалов. Для работы понадобятся:

  • сварочный аппарат;
  • электроды;
  • болгарка;
  • дрель и сверла по металлу;
  • уровень;
  • карандаш;
  • рулетка;
  • ножницы по металлу;
  • лист металла;
  • металлопрофиль 2*3 см, уголок или пруток сечением 1,2 см для ножек.

Классификация мангалов с чертежами и фото

Из всех параметров металлических жаровен более-менее постоянной величиной остается только высота стенок (бортика): она обычно находится в пределах 13-15 см. Если сделать меньше, близко расположенные угли будут жечь мясо, если поднять выше, для нормальной прожарки понадобится много углей. А у нас не всегда есть возможность или желание ждать, пока приготовится достаточно большое их количество. Так что 13-15 см — самый разумный выбор.

Все остальные размеры мангалов из металла выбираете исходя из ваших личных предпочтений или обстоятельств:

  • Ширина зависит от размера используемых шампуров. Она должна быть на 8-10 см меньше. Если шампуры у вас 50 см (без учета ручек), соответственно, ширина мангала — 40-42 см.
  • Длинна мангала зависит от того, сколько одновременно шашлыков вы планируете жарить. Расстояние между ними — порядка 8-10 см. Вот и считайте. Если одновременно нужно уложить 8 шампуров, то нужна 72-90 см длинна — в зависимости от того через 8 или 10 см будете их размещать. В самодельных мангалах в длинных стенках часто делают выемки под шампур. Выемка может быть треугольной или округлой — кто как приспособится.
    У всех свои представления о том, какой мангал лучший, но есть безусловно красивые варианты
  • Высота ножек — дело сугубо индивидуальное. Кто-то не любит наклоняться, и ему требуется высота около 70-80 см, а кто-то может жарить сидя на корточках. Высокие ножки чаще делают у сварных мангалов, которые стоят возле дома или на даче. У переносных моделей, в целях экономии, они чаще небольшие — около 20-30 см.
  • Толщина металла. И снова-таки два подхода. Если вы собираетесь сварить мангал и поставить его, можно использовать более толстый металл — 3 мм и больше. Если же это будет сборная модификация, которую перевозят в багажнике или вообще несут в руках, то использовать лучше не более 2 мм. Если вам кажется, что это слишком мало, можно дно сделать из 3-ки, а остальные стенки из более тонкого металла.

Еще иногда делают на дно вторую пластину с продольными отверстиями по типу колосников. Наверное, это нужно для того, чтобы не выгорал металл на дне, но вполне можно обойтись и без этой детали.

Конструкции мангалов из металла особым разнообразием не отличаются. Это жаровня на ножках. Габариты жаровни и высота ножек — это все изменения. Есть, конечно настоящие произведения искусства, а есть варианты попроще, для выезда на природу.

Факторы, влияющие на габариты жаровни

Поскольку приготовления шашлыка или любой другой пищи происходит по конкретным технологиям, то при расчете оптимальных размеров мангала учитывают следующие факторы:

  • температурный режим – количество углей, расстояние от них до мяса;
  • инвентарь для приготовления блюда – шампуры или решетка барбекю.

Существуют варианты мангалов с дополнительными функциями. Например, жаровня оборудуется боковым отделением для не прогоревших углей с собственным дымоходом. Либо часть ее накрывается варочной панелью для одновременной готовки гарнира, разогрева чайника.

В таком случае основная часть мангала должна иметь размеры, рекомендуемые в этом пособии. Остальные элементы крепятся таким образом, чтобы процесс приготовления шашлыка происходил без каких-либо помех.

Конструкция шампура

Вычислить правильные размеры жаровни можно лишь в одном случае – повар пользуется шампурами, решеткой барбекю или обоими этими инструментами одинаковой длины. Стандартной конструкцией шампура является:

  • длина – общая 45 – 50 см, рабочая 30 – 35 см;
  • завивка – спиральная, расположена возле рукоятки, длина 4 – 6 см.


Увеличить чертеж можно по клику

В походных (разборных, раскладных) вариантах жаровни размеры шпаги/шампура могут уменьшаться.

При потере/замене рабочего инструмента следует привести длину шампура в соответствии с жаровней, для которой он предназначен.

Аналогичные требования предъявляются к печам барбекю. Решетка должна размещаться равномерно над углями на высоте 5 – 8 см, так как мясо обычно поджимается сетками с двух сторон и готовится быстрее. Промышленность чаще всего производит сетчатые конструкции габаритами 18 х 28 см, под них и подгоняется кирпичная или стальная коробка, куда будут засыпаться угли.

Температурный режим

Специалисты рекомендуют жарить своими руками мясо на углях при соблюдении следующих условий:

  • угли – готовые из мешка заводской фасовки или предварительно обожженные на костре, а не внутри мангала;
  • наполнение очага углями – слой 5 – 10 см;
  • расстояние от углей до шампуров – 5 – 10 см в зависимости от древесины, размера головешек и кусков шашлыка.

Внимание: По вопросу необходимости отверстий в боковых стенках жаровни единого мнения у специалистов не существует до сих пор. Одни считают, что они мешают контролю температурного режима, а воздух следует подавать внутрь специальным опахалом. Другие считают, что при обмахивании повышается вероятность возгорания тлеющих головешек, предпочитают опахалом не пользоваться.

От чего зависят параметры мангала?

Параметрами мангала можно считать его длину, ширину, глубину и высоту. Эти величины зависят от нескольких факторов.

  • При выборе мангала необходимо первым делом определиться, каким способом на нем будет жариться мясо: на шампурах либо на решетке барбекю. Шампура имеют в большинстве своем стандартные размеры, поэтому ширина жаровни должна им соответствовать. Длину же можно выбрать любую. С решетками барбекю все проще. Они зачастую имеют различные размеры, поэтому проще будет подобрать решетку в соответствии с размерами мангала. Хотя стандартной считается решетка с размерами 18х28 см.



  • Второй важный критерий – это выбор места, где будет чаще всего приготавливаться мясо. Если это частный дом или дача, то здесь лучше всего подойдет стационарный мангал, который будет иметь постоянную локацию и убираться лишь на зиму. Его лучше выполнить из толстого металла либо чугуна для многолетней эксплуатации. Если же подразумевается, что очаг необходимо будет часто транспортировать, то его лучше делать легким, складным и компактным.
  • Глубина мангала напрямую зависит от материала, на котором будет готовиться мясо. Если речь идет об углях, то идеально подойдет неглубокий. Если же для приготовления будут использоваться дрова, то лучше выбрать глубокий мангал, так как придется заложить большое количество дерева, чтобы получить необходимый объем углей для жарки.

Сколько людей – столько мнений, желаний и потребностей. Поэтому существует две основных разновидности приспособления для жарки мяса – мобильные и стационарные.

Многие из тех, кто не проживает в частном секторе и не имеет загородного участка, предпочитают выбираться на шашлыки на природу. Они не нуждаются в массивном мангале, который включает в себя дополнительные элементы. Для них идеально подойдут компактные конструкции из нетолстого материала. Они более легкие, имеют тонкие стенки, низкие складные ножки и минимум элементов декора. Они с легкостью поместятся в любой автомобиль, и не будут занимать много места при хранении в квартире.



Для тех же, кто желает обустроить на своем участке настоящий шашлычный уголок, подойдут большие стационарные мангалы из металла или даже каменные очаги.

Они имеют большие габариты, выполнены из толстого металла, зачастую оборудованы дополнительными поверхностями и местами для хранения аксессуаров. Поэтому приготовление мяса становится не только приятным, но и весьма комфортным занятием.

Стандартные размеры мангала для шашлыка

В зависимости от производителя, размеры мангала для шашлыка могут варьироваться в широком диапазоне. Однако чаще всего их ширина составляет 0,3–0,4 м, если планируется использовать шампуры на 8 –9 кусочков мяса. Глубина может меняться от 15 до 18 см при толщине стенок 4–8 мм.


Стандартные изделия, как правило, прямоугольной формы

Прорабатывая чертежи стандартных мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хорошую прожарку мяса и предотвратить его пригорание. Также учитываются условия эксплуатации. Длина стационарных моделей может достигать 1 м, а для переносных изделий правильными габаритами являются 0,6–0,7 м.


Переносные модели изготавливают небольшими для удобной транспортировки

Какая должна быть высота и длина мангала: рекомендуемые значения

О том, какая должна быть высота мангала, стоит задуматься заранее. Данный параметр выбирается индивидуально. Она не должна быть низкой или высокой, чтобы не испытывать в процессе приготовления шашлыков дискомфорта. Именно поэтому данный параметр выбирается с учётом роста человека, который будет им чаще всего пользоваться. В среднем, высота мангала для шашлыка должна быть 75–125 см.


Высота зависит от ряда параметров

Длину выбирают с учётом количества одновременно приготавливаемых шашлыков. Если одновременно будет использоваться 6 шампуров, достаточно 60 см. Если же одновременно будет готовиться 10 шашлыков, то длину увеличивают до 1 м.


Длину выбирают с учётом количества приготавливаемых шашлыков

Ширина и глубина

Ширину выбирают с учётом длины шампуров, которыми планируют пользоваться. Обычно их длина составляет 45–50 см при рабочей 30–35 см. С учётом этого, глубина мангала для шашлыка должна быть максимум 40 см. Увеличение поперечных размеров приведет к неправильному расходу вырабатываемого тепла.

Глубина обычно составляет около 15–20 см. При проработке чертежа мангала для шашлыка из железа, размеры выбирают с учётом того, чтобы можно было сформировать слой углей толщиной 5–10 см. При этом, между мясом и слоем угля должно быть около 8 см.

Если планируется использовать дрова, глубину делают немного больше. В этом случае, для обеспечения оптимального теплового воздействия, толщина формируемого слоя углей должна быть намного больше.


Глубина не более 20 см

Толщина стенок

Это достаточно важный параметр, влияющий на долговечность изготавливаемой конструкции. При этом стоит учитывать мобильность устройства для жарки. Для стационарной модели стоит выбрать листы толщиной до 8 мм.

Если же конструкцию планируется периодически переносить с одного места на другое, правильным размером мангала станет толщина до 4 мм, так как такое изделие будет весить намного меньше.

Внимание! Чем толще будет листовая сталь, тем дольше прослужит конструкция.


Чем толще металл, тем лучше

Как сделать ножки для мангала

Первым делом подбираются под мангал размеры, стандартные чертежи и схемы. Самый простой способ сделать ножки своими руками: взять согнутые уголки металла и нарезать их, отмеряя 1 метр для каждого отдельного элемента. Рекомендуется выбирать металл внимательно, он должен быть прочным.


Чтобы подставка была устойчивой, нужно приварить ровные пластинки металла к основанию

Оптимальные размеры мангала для шашлыка из металла должны определяться с учётом длины ножек. Если выбрать длину больше 1 метра, готовить будет неудобно, поэтому лучшие размеры мангала для шашлыка из железа – 60 см в длину, 30 в ширину.

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

  • на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
  • на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
  • все детали скрепляются с помощью сварочного оборудования;
  • из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
  • конструкция собирается и проверяется на прочность.


Следует распечатать макеты в натуральную величину – это позволит не допустить ошибки при вырезании металла

После сборки конструкции выпиливаются уголки для укладки шампуров

Чтобы было удобно пользоваться мангалом, его стоит поставить на доску или другую ровную поверхность

Советы

Помимо обычных расчетов для изготовления мангала, можно воспользоваться дополнительными советами, приведенными ниже, для оформления настоящей зоны отдыха на даче или домашнем участке.

  • Если длина мангала планируется более 100 см, то в этом случае рекомендуется оборудовать конструкцию дополнительными ножками. Это придаст большую устойчивость.
  • Металлический мангал можно также оборудовать колесами. Это позволит в случае необходимости легко поменять его местоположение на участке.



  • Над мангалами и очагами можно сконструировать навес. В этом случае приготовлением шашлыков можно заниматься и в непогоду. Если к тому же оборудовать скамейки, высадить цветы и кустарник, то это место станет настоящим сердцем приусадебного участка, где вечерами можно будет просто посидеть у огня, послушать пение птиц, посмотреть на звездное небо.
  • Конструкцию обычного металлического мангала можно дополнительно оборудовать местами для хранения дров, шампуров, воды и кочерги. Это придаст дополнительное обаяние и некий шарм.
  • Лучшим материалом для изготовления мангала считается чугун. Он очень прочный, долговечный и отлично держит тепло. Это позволит сэкономить на углях. К тому же его можно дополнительно украсить коваными элементами.



  • При выборе местоположения мангала или очага необходимо руководствоваться в первую очередь правилами техники безопасности и не располагать конструкцию вблизи построек (расстояние должно быть более трех метров), рядом с легковоспламеняющимися предметами, под деревьями, возле заборов, изгородей, беседок.
  • Очаг из камня лучше всего изготавливать из натуральных природных элементов. Но, чтобы построить его с соблюдением всех строительных норм, правил, стандартов и технологий, лучше прибегнуть к помощи квалифицированных строителей-каменщиков.
  • Металлический мангал, сделанный своими руками, лучше покрыть огнеупорной краской. Это сделает его внешний вид более эстетичным и гораздо продлит срок эксплуатации.



  • Прорези под шампура на жаровне лучше делать на расстоянии от 5 до 8 см. Такое расстояние позволит с легкостью переворачивать каждый из них, не задевая соседние.
  • Перед первым использованием мангала его необходимо прокалить, то есть разжечь костер в нем, чтобы избавиться от всех вредных веществ, накопившихся при строительстве.
  • Вблизи очага можно оборудовать маленький водоем, пруд или альпийскую горку. Это позволит создать законченный ансамбль загородной зоны отдыха.



Необходимо отметить, что правильный мангал всегда должен быть изготовлен по общепринятым стандартам, которые необходимо немного откорректировать под индивидуальные требования.

В этом случае мясо будет готовиться сразу в достаточном количестве, не будет подгорать и пересушиваться независимо от инструмента приготовления, топочный материал будет эффективно и экономно использоваться, а жар не будет уходить в воздух.



К тому же в настоящее время существует богатый выбор строительных материалов, которые будут пригодны для его изготовления, будь то металл, стал, чугун, жаропрочный кирпич или природный камень.

При оформлении мангала, можно воплотить любые идеи и проекты, будь то маленький мобильный очаг, стационарная жаровня или даже кирпичная печь на приусадебном участке. При условии соблюдения строительных стандартов и пожарной безопасности, результат будет только радовать глаз.

Настоящий уголок для приготовления пищи и отдыха в кругу семьи и друзей станет любимым местом приема пищи и времяпрепровождения, отдыха и заряда положительной энергией.

Мангал из кирпича своими руками

Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.

Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.

Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.

Когда беретесь воздвигнуть сами, то проконсультируйтесь у мастера, делайте все аккуратно и не спеша.

Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!

Стационарный мангал

Может быть представлен, как традиционной моделью, так и комбинированными вариантами:

  • Мангал-печь, изготовленная своими руками.
  • Мангал-барбекю.
  • Мангал с гриль-установкой.

Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.

Переносные конструкции

Чаще всего подобные мангалы изготовлены из листового железа или представлены коваными изделиями. Имеют стандартные размеры, боковые разъёмы для крепления шампуров во время готовки.

Особое внимание при самостоятельной работе уделяется опорам, которые должны обеспечивать прочность и равновесие всей конструкции.

Складные мангалы

Более сложные по своему обустройству модели. Для тех, кто не обладает строительными навыками, всегда имеются подробные инструкции для работы. Классический мангал имеет съёмные опорные ножки, бортики со специальными пазами, отдельно предусмотренную крышку.

Мангал из газового баллона

Прежде чем сделать мангал из газового баллона, его необходимо полностью опустошить. Затем откручивается кран, после чего баллон моют водой с добавлением хлора или моющего средства, чтобы убрать остатки запаха одоранта.

Затем на баллон наносится разметка под резку в виде двух продольных линий, которые делят баллон пополам.

Резка осуществляется с помощью болгарки, также рекомендуется заполнить баллон водой, чтобы он был более устойчив, а диск болгарки не нагревался.

После этого делается крышка, привариваются ножки и наносятся отверстия для подачи воздуха в зону горения угля.









Металлические мангалы с навесом: чертежи

Чтобы приготовить шашлыки при непогоде, можно использовать специальную конструкцию мангала. Это позволяет скрыть жар и мясо от осадков, но сама по себе такая конструкция непростая. Здесь предлагается два варианта действий:

  • установка навеса непосредственно на мангал;

  • установка дополнительного навеса, который не относится к мангалу.

Последний вариант будет более рациональным, так как он позволяет скрыть не только шашлыки, но и человека, который следит за их приготовлением. Первый вариант требует дополнительных расходов, так как основа должна выдерживать нагрузку от навеса.

При этом конструкцию советуем крепить на металлические углы. Это самый лучший вариант, так как он облегчает его сборку. Полотном для навеса чаще всего выступает профнастил. Он огнеупорный, никак не реагирует на перепады температур и отличается невысоким весом, что важно для облегченной конструкции.

Сборка навеса мало чем отличается от обычной, и требуется только защита огня и грамотное расположение основы. Таким образом, Вы сможете спокойно готовить еду, не переживая за то, что можете зацепиться за арматуру.

Стоит отметить, что мангал из металла с навесом – это сложный вариант, который под силу опытным сварщикам. Здесь важно создать надежную конструкцию, вес которой будет равномерно распределен на основание. Для стационарных мангалов такой навес сделать намного проще, так как для них можно устроить несущий фундамет.

Конструкция с навесом может декорироваться металлическими элементами, как это Вы можете заметить на фото. Это не просто улучшит внешний вид, но и сделает навес более устойчивым и надежным.

Внимание! Если крыша установлена низко, оборудуйте ее специальным воздуховодом.

Модели с решетками для барбекю

Прорабатывая параметры мангала, следует, в первую очередь, учитывать размер решётки для барбекю. Они составляют 18×28 см. Располагаться решётка должна на расстоянии 5–8 см от поверхности углей.

В этом случае удастся обеспечить равномерную прожарку мяса. Чаще всего размеры мангала для шашлыка из железа выбираются 18×30 см. Этого достаточно для размещения одной решётки.


Габариты решётки – основной параметр

Покраска готового изделия

Важным вопросом в изготовлении мангала является покраска. Без нее нельзя обойтись, так как металл, используемый в конструкции, подвергается ржавчине, а пепел и сажа не улучшают ее внешний вид.

Для покраски применяются специальные составы, к которым предъявляются следующие требования:

  • жаростойкость;
  • устойчивость к перепадам температур;
  • отсутствие вредных испарений.

Этим требованиям соответствуют такие покрытия:

  • кремний-органические эмали;

  • термостойкие краски различного назначения.

Нельзя не отметить то, что покраска мангала своими руками – довольно сложный и ответственный процесс. Они нуждаются в специальном обжиге, после чего и получают свои свойства. Предлагается еще один вариант – оксидирование. Он достаточно затратный в исполнении, но сделать его своими руками возможно.

Лучше выбирать черный цвет для краски. Поскольку рядом будет много пепла и сажи, остальные покрытия быстро мараются. На таком цвете налет будет абсолютно незаметен.

Внимание! Покраску стоит выполнять только снаружи. Внутри покрытие достаточно быстро слезает в результате высокого жара, да и никакого смысла в этом нет.

Полезные дополнения


Если уж браться за дело основательно, то стоит позаботиться об отсеке для подготовки углей. Он может также использоваться в качестве печи для кастрюли. Доработка довольно простая. Длина мангала увеличивается на 30 сантиметров. Из металлической полосы сваривается квадрат 35 на 35 с высотой в 20 см.

Получившееся изделие приваривают сбоку топки, где нет вентиляционных отверстий. Теперь агрегат будет выглядеть перевернутой буквой «Г». При желании на верх куба приделывают такого же размера квадрат с вырезанным внутри кругом под казан.

Привычный всем мангал не очень сложно модифицировать в барбекю. Если сварить такой же короб (можно из более тонкого металла) и прикрепить его на петли из нержавейки, то он трансформируется в модное приспособление. Торцы крышки увеличивают профилем для плотности стыковки и армирования. Оригинальным будет исполнение в виде пиратского сундука или готический вариант.

Если еще немного удлинить и расширить агрегат, то сочетание вышеуказанных дополнений превратит его в установку горячего копчения! Только с противоположной стороны топки в дне делается пару отверстий для лучшей тяги.

Принцип такой. На кучку угля набрасывается немного специальной щепы/опилок. Сбоку на решетку укладывается полуфабрикат (мясо, сало, рыбка и даже овощи). Крышка заставляет проходить дым через продукты и удаляться через импровизированную топку-трубу, накрытую мешковиной. Время готовки — 1−3 часа.

Единственное, что нужно учесть, так это обеспечение устойчивости — съемные ножки уже не подойдут. Да и злоупотреблять такими копченостями не стоит. Подобная кулинария таит в себе канцерогены. Проветривают деликатес не менее полусуток!



Источники

  • https://vdome.club/materialy/svoimi-rukami/kak-sdelat-razbornyy-mangal-svoimi-rukami-chertezhi-i-foto.html
  • https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/mangal-iz-metalla-svoimi-rukami
  • https://mangalka. com/mangal/razmery-mangala.html
  • https://stroy-podskazka.ru/mangal/razmery/
  • https://homius.ru/pravilnyj-razmer-mangala.html
  • https://HouseChief.ru/pravilnyj-razmer-mangala.html
  • https://tvojdizajn.ru/mangal-svoimi-rukami
  • https://podelki.expert/mangal-svoimi-rukami/
  • https://rastenija.org/mangal-svoimi-rukami/
  • http://remontik.org/mangal/chertezhi-mangalov-iz-metalla-foto/
  • https://pochini.guru/byt/sborka-mangala

[свернуть]

  • Автор: Юлия
