В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую – газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

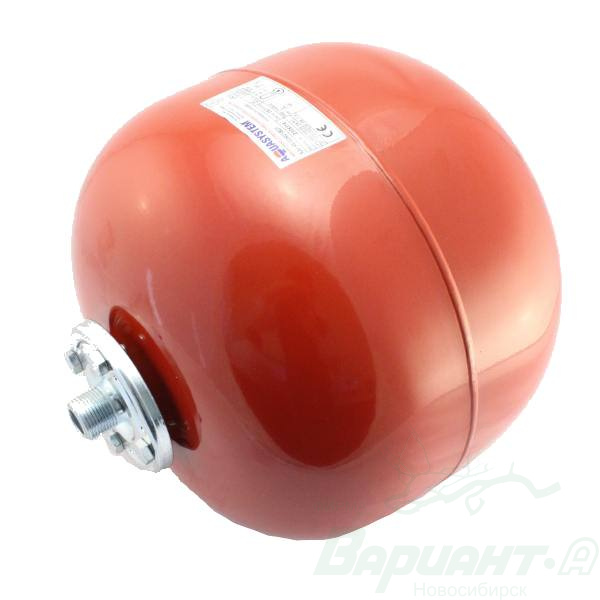

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

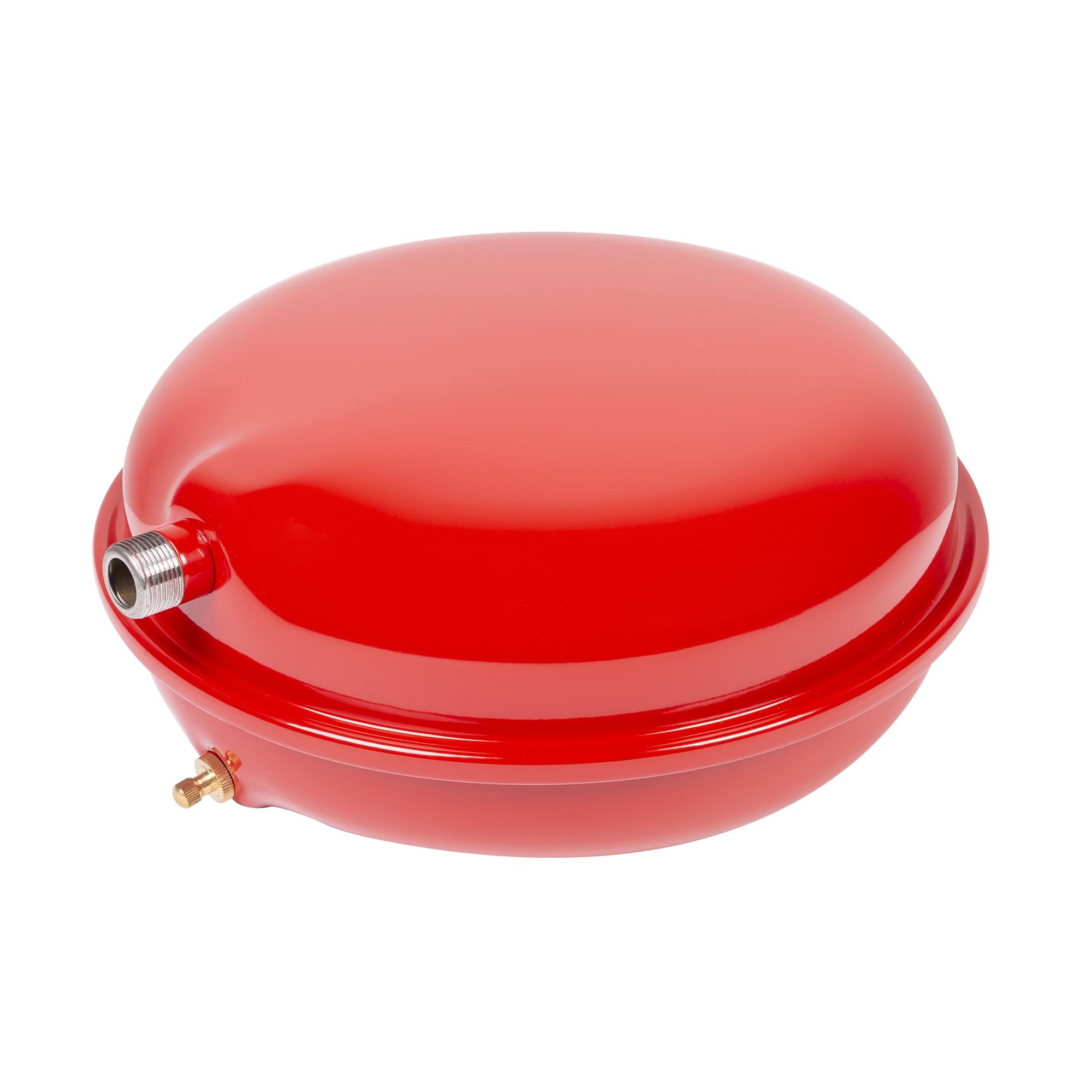

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

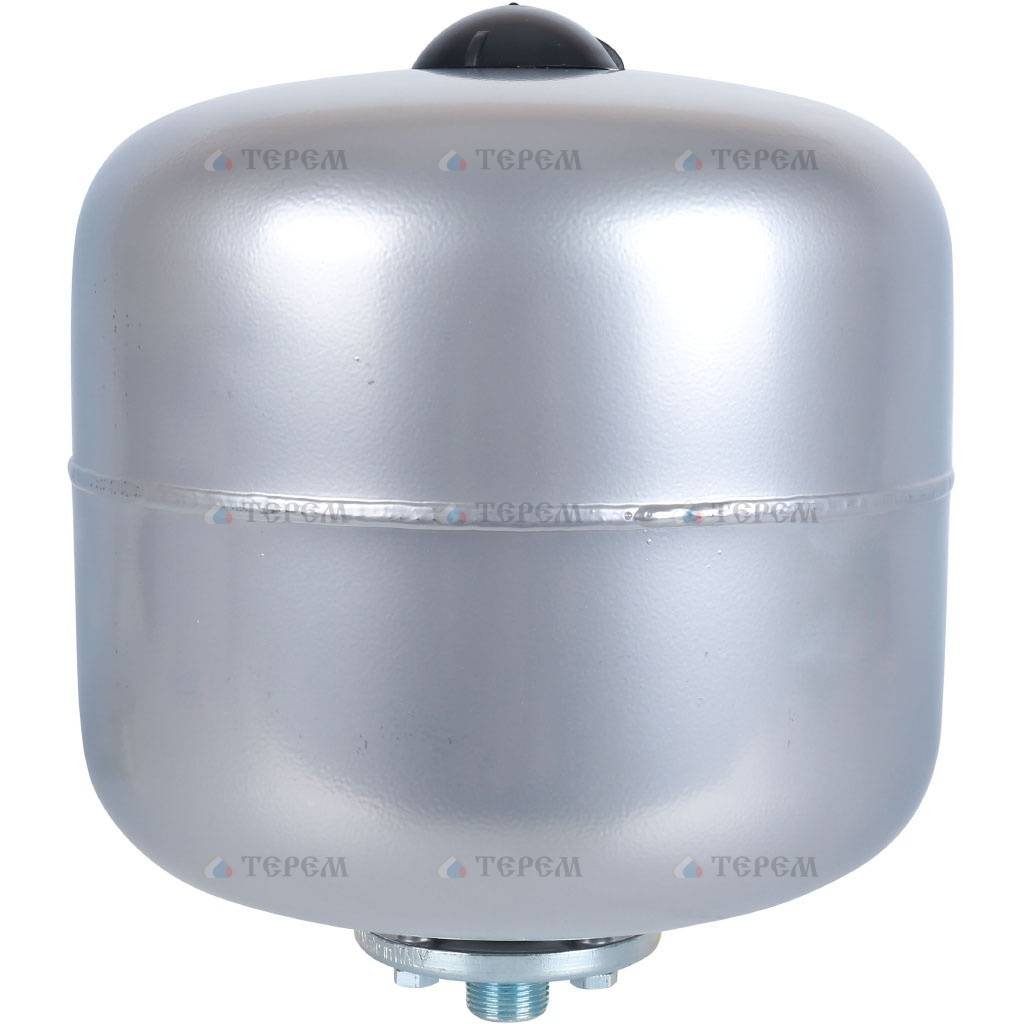

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Неперехваченное исключение

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую – газом либо воздухом, который находится под давлением.

После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Открытая система отопления частного дома. Отличия от закрытой

Система отопления открытого типа довольно широко применяется для создания комфортных условий проживания в частных домовладениях. Простой для самостоятельного монтажа и обладающий достойной эффективностью вариант теплоснабжения зданий обладает большим количеством достоинств, среди которых не только приемлемая стоимость обустройства, но и простота монтажа.

Что это такое?

Благодаря искусственному обогреву помещений разного назначения удаётся возмещать тепловые потери и поддерживать заданные температурные показатели. Условия теплового комфорта для проживания предполагают эксплуатацию открытой или закрытой отопительной системы. Любой тип сети теплового снабжения обладает неоспоримыми преимуществами и определёнными минусами, которые нужно учитывать при выборе схемы.

Достоинства и недостатки

Открытая система основана на термодинамических законах. К её основным достоинствам можно отнести:

  • энергонезависимость;
  • естественную циркуляцию теплового носителя;
  • простоту обслуживания;
  • бесшумную работу;
  • минимум оборудования;
  • высокий уровень надёжности;
  • лёгкость самостоятельного монтажа.

Значимые недостатки представлены громоздкостью, риском появления кавитации, разрушающей элементы системы и низким КПД. Кроме прочего, эксплуатация открытой теплосети предполагает строгий контроль уровня теплоносителя, а также невозможность применения антифриза.

Отличия от закрытой системы

Автономные отопительные системы имеют ряд существенных отличий от теплосети закрытого типа. Особенности и основные различия в обязательном порядке учитываются при выборе оптимального варианта теплоснабжения помещения.

Параметры

Открытая

Закрытая

Соединение с атмосферой

Постоянное

Отсутствует

Резервуар

Вместительный круглый или прямоугольный бак со сливной трубой

Двухкамерный с мембраной, рассчитанный на максимальное давление

Место монтажа

В самой высокой точке монтируемой системы

Не имеет принципиального значения

В условиях централизованного отопления (квартиры) открытая система основана на подведении непосредственно к кранам горячего водоснабжения. Носитель тепла предварительно проходит дополнительное обезвоздушивание и обязательную очистку, а после использования сливается в канализационный коллектор.

Схемы открытой системы

На практике применяется несколько схем обустройства: естественный тип циркуляции воды, а также с принудительным побуждением движения посредством насосного оборудования.

Принципиальные отличия

Естественная циркуляция

Принудительная циркуляция

– нет механизма для передвижения теплового носителя

– есть «разгонный» стояк высотой 330 см или более

– возможно дополнение конструкции бойлером

– максимальная протяжённость контура не более 30 м.

– наличие в схеме организации насосного оборудования

– максимально высокий уровень тепловой отдачи

– равномерный прогрев всех магистральных ветвей

– наличие в схеме специальных отсекающих кранов

Оптимальный вариант для малогабаритных помещений с высокими потолками

Лучший вариант для обогрева больших площадей при наличии электропитания

Выбор схем напрямую зависит от количества отапливаемых этажей и общей площади строения. Немаловажное значение имеет желаемый тепловой режим, а также возможность обеспечить бесперебойное электроснабжение системы.

Однотрубная

Однотрубная открытая система характеризуется подачей теплоносителя посредством одной магистрали, собранной из больших по диаметру труб, проходящих через все радиаторные батареи. Благодаря такой особенности обеспечивается:

  • минимальное количество расходных материалов;
  • лёгкость самостоятельного монтажа;
  • незначительное количество труб в жилом пространстве.

Недостатком такой схемы является не слишком равномерный прогрев радиаторов. Менее интенсивно нагреваются и отдают тепло батареи, значительно удалённые от водогрейного оборудования.

Двухтрубная

Популярную двухтрубную схему подключения отличает соединение отопительных батарей трубопроводом подающего типа и «обраткой». Наличие локальных колец обогрева между радиаторами и котлом обуславливает достоинства системы:

  • равномерный разогрев всех радиаторных батарей;
  • индивидуальная регулировка всех радиаторов;
  • долговечность и удобство эксплуатации.

При этом система двухтрубного открытого типа является более дорогостоящей и довольно трудозатратной в плане монтажа. Две коммуникационные ветки должны располагаться правильно, в соответствии с проектной документацией.

«Ленинградка»

Современное обогревательное оборудование и новые технологии способствовали заметному усовершенствованию «Ленинградки». Такая система приобрела улучшенную управляемость и увеличенную функциональность. Основные отличия «Ленинградки»:

  • свободная циркуляция теплоносителя;
  • наличие источника нагрева;
  • монтаж радиаторов по периметру.

Трубопровод может быть горизонтальным или вертикальным, с верхним или нижним типом подключения. Первый вариант принято считать более эффективным с точки зрения тепловой отдачи, а систему нижнего подключения отличает простота монтажа.

«Паук»

Конструктивная особенность открытой системы отопления «паук» представлена не только самотёчным подъёмом нагретой при помощи котла воды внутрь утеплённого расширительного резервуара. Важно отметить, что бак располагается в чердачном помещении, строго по центру дома. Достоинства системы:

  • оптимальный способ гидравлического распределения теплового носителя;
  • сбор остывшей воды из радиаторных батарей в горизонтальный трубопровод;
  • отсутствие необходимости выполнять верхнюю разводку горизонтального типа.

Данный способ теплоснабжения востребован как в одноэтажных, так и в двухэтажных строениях. На подачу носителя устанавливается один довольно большой стояк, от которого протягивается необходимое количество ответвлений.

Расширительный бак для открытой системы

Незаменимый элемент, обеспечивающий перемещение теплового носителя, отвечающий за предупреждение его утечек и разрыва трубной системы в результате быстрого роста давления, представлен расширительным баком. В открытой системе отопления отсутствует герметичность, а основными требованиями, предъявляемыми к таким резервуарам, является их достаточный объём и наличие патрубка-подводки.

Самая главная функция — это конечно компенсация теплового расширения теплоносителя вашей системы отопления открытого типа. Тепловое расширение происходит при нагреве теплоносителя. Объем увеличивается и его надо куда-то девать.  Вот в расширительном баке есть для этого место.

Если даже бак оказался полный, то в него врезают сливную трубку для того, чтобы теплоноситель при расширении не полился через верх и не залил ваш потолок. В этом случае излишки теплоносителя сливаются через аварийную сливную трубку.

Так же расширительный бак в открытой системе отопления дома служит для отвода воздуха при заполнении и работе системы отопления.

Для защиты воды от попадания мусора устанавливается специальная решётка. К форме такого расширительного бака не предъявляются какие-либо повышенные требования, но чаще всего используются круглые, цилиндрические и прямоугольные резервуары. В качестве материала изготовления целесообразно отдавать предпочтение максимально устойчивым к коррозийным изменениям металлам (нержавейка и листовая сталь) или термостойким прочным пластикам.

Монтировать расширительный бачок нужно в самой высокой точке отопительной системы. При выборе способа установки выбирается оптимальный вариант:

  • на подаче – резервуар располагается над котлом;
  • на «обратке» – предупреждает закипание воды;
  • комбинированный способ – установка пары резервуаров (на подаче и «обратке»).

В процессе монтажа следует врезать аварийную сливную трубу, утеплять корпус резервуара и патрубки, что позволит предотвратить замерзание системы отопления и выход её из строя.

Применение насоса в открытой системе

Установка насосного оборудования обеспечивает равномерное распределение тепла по всем радиаторам, минимизирует проблемы при недостаточном диаметре труб и несоблюдении уклонов. Особенно востребовано дополнение насосом в условиях чрезмерной протяжённости трубопроводов. Монтировать циркуляционный насос желательно между водонагревательным котлом и расширительным резервуаром.

Можно ли делать открытые системы из полипропилена?

Самотёчная отопительная система отопления из полипропиленовых труб – один из доступных по цене и простых для самостоятельного монтажа вариантов. Армированные трубы из полипропилена имеют рабочую температуру в пределах 70оС и пиковые показатели на уровне 95оС. Аналог стальных и чугунных конструкций отличается возможностью выдерживать давление 20 Бар и выше, а также обладает высокой термоизоляцией, антикоррозийной стойкостью и гигиеничностью. При соблюдении правил монтажа система способна прослужить 50 лет.

Как вы поняли, ппр трубами можно делать открытые системы отопления, но с эстетической точки зрения стальные трубы будут смотреться в доме лучше. Их всегда можно привести в цивильный вид, в то время как полипропиленовые трубы с годами будут становиться менее презентабельными.

Открытая система с теплоаккумулятором

Схема многоконтурного отопления с теплоаккумуляторами включает в себя специальные ёмкости квадратной или цилиндрической формы, которые оснащены разными по уровню расположения патрубками. Объём такого резервуара чаще всего варьирует в пределах 0,3-2,0 м³. Монтировать любой аккумулятор тепла нужно с учётом гидростатического давления теплоносителя на стенки. При расчётах следует прибавлять высоту водяного столба от резервуара до расширительного бака, установленного в самой высокой точке схемы.

Открытая или закрытая система. Что лучше?

Закрытый и открытый тип обогрева отличаются параметрами и функционалом, а также другими характеристиками. В каждом конкретном случае схема выбирается строго индивидуально. Открытый вариант системы больше подходит для организации отопления в небольших зданиях, включая загородные дачи или частные домовладения. При простоте схемы такая система имеет высокий уровень надёжности и не требует постоянного использования дорогостоящей электроэнергии.

Схему системы обогрева закрытого типа характеризует сложность монтажа, а также особенности эксплуатации, включая необходимость обеспечить электрическое питание. Тем не менее, именно этот вариант становится самым оптимальным для организации круглогодичного и максимально надёжного отопления в многоэтажных зданиях или загородных коттеджах большой площади с высокомощной выделенной линией электропитания.

Важно видеть следующее: открытые системы отопления не способны грамотно регулировать температуру в помещениях в виду своей ограниченности. С закрытыми насосными системами все это можно реализовать.

Как сделать из открытой закрытую систему

Открытая расширительная ёмкость способствует естественному испарению теплоносителя и насыщению его кислородом из воздушных масс. Чтобы избавиться от этих проблем и продлить срок эксплуатации системы достаточно выполнить несложную переделку открытой схемы отопления в закрытую. При этом принцип циркуляции вполне можно сохранить, и вода будет перемещаться благодаря своим физическим свойствам, но оптимальным вариантом станет приобретение и монтаж циркуляционного насоса.

Основные этапы модернизации следующие:

  • демонтаж и замена открытого расширительного бака;
  • установка группы безопасности;
  • монтаж экспанзомата.

Стандартная группа безопасности представлена манометром, предохранительной арматурой, а также автоматическим воздухоотводчиком. После переделки появляется возможность увеличить протяжённость магистрали и изменить схему подключения, повысить теплоотдачу и регулировать уровень нагрева радиаторных батарей в индивидуальном режиме.

Как можно модернизировать открытую систему отопления?

Мы с коллегами часто модернизируем открытые системы отопления. И первое, что мы делаем — это срезаем расширительный бак на крыше. Вместо него на кусочке трубы нарезаем резьбу и монтируем автомат воздухосброса и хорошенько его утепляем.

Возле котла в обратный трубопровод врезаем циркуляционный насос через байпас и мембранный расширительный бак закрытого типа с группой безопасности.

Таким образом, мы убираем лишний объем теплоносителя. А это от 50-ти до 200-от литров.  Мы исключаем теплопотери из-за бака и мы исключаем замерзание соединительных трубок бака, и исключаем разрыв системы и выход ее из строя.

Здесь надо понимать, что если система у вас старая, то она может не выдержать давление. Вот почему предохранительный клапан на группе безопасности должен быть на 1,5 бара. Иначе при поднятии давления в системе она может дать течь. И чтобы подлатать, ее надо будет сливать, вызывать сварщика и так далее.

Открытая система отопления дома часто монтируется, как самотечная система, для того, чтобы не зависеть от электричества для работы насоса. В открытую систему отопления можно врезать энергонезависимые напольные газовые котлы. Есть так же специальные электрические котлы с увеличенными выводами подачи и обратки.

Если у вас смонтирована такая система отопления  и нет перебоя с подачей электричества, то можно врезать любые энергозависимые котлы. При этом необходимо помнить, что часто открытые системы отопления сделаны стальными трубами. Поэтому при врезке в них новых котлов пред котлами необходимо врезать сетчатые фильтры. Дабы исключить попадание в них окалины и ржавчины.

Читайте так же:

установка своими руками пластикового бачка и выбор варианта для системы отопления

Расширительный бак, используемый для системы отопления, служит для компенсации в случае расширения объема закипающего теплоносителя в результате его нагревания. Его функцией является снижение давления в самой разводке. По этой причине такой бак должен применяться для отопительных систем обоего типа. Бак для установки в закрытой системе вполне реально изготовляется как самодельный расширитель своими руками. Вторым вариантом является применение готовых емкостей.

Расположение

В основном такие бачки устанавливаются между котловым патрубком и самой первой от него батареей либо за напорным штуцером. Такое размещение расширяющего бака становится альтернативой предохраняющему водяному клапану. В случае перегревания котла избыточный пар не останется в системе, а уйдет наружу в воздух.

При оборудовании отопительных систем многоэтажных домов такие расширяющие баки располагаются в чердачной части постройки, а в котельных – под их потолками.

При этом такой бак должен стать самой верхней точкой тепловой системы. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода сопрягается с его горизонтальной веткой. К верхнему резьбовому отводу этого тройника крепится отрезок арматуры для соединения системы с самим расширяющим баком.

Вот поэтому такие расширители в тепловых системах многоэтажек и стараются установить именно на чердаках либо в котельных повыше к потолку. Делается это тогда, когда габариты и объем бака позволяют разместить его таким образом. Поэтому перед началом установки следует рассчитать геометрию такой емкости, взяв за основу рекомендуемый объем.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Самодельный бак из стального листа

Взяв за основу вышеприведенные расчеты емкости бака, можно приступить к его изготовлению.

Отопительные системы вместимостью свыше двухсот, а тем более трехсот литров воды встречаются крайне редко. Поэтому для расширительного бака объем порядка 10-15 л будет вполне приемлемой величиной. Для его изготовления берется стальной лист размером 500×756 мм с толщиной от 2 мм и выше.

Процесс изготовления начинается с раскроя стального листа. При наличии возможности и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на два фрагмента размером 250×756 мм. Далее эти заготовки распускаются на 6 квадратов по 250×250 мм.

В одном из них газовым резаком прожигается отверстие. В него вваривается штуцер. Можно проделать это сварочным электродом. Его резьбовой сгон должен составлять порядка одного или половины дюйма.

Две заготовки прихватываются сваркой под 90 градусов. Та же процедура сваривания под прямым углом проделывается с двумя другими заготовками. Из полученных таким образом уголков сваривается квадрат, причем швы провариваются до герметичного состояния. Затем выполняется тестирование стыков с помощью мела и керосина.

Мел при этом наносится на наружную часть сварного шва, а керосин – на внутреннюю. Если через некоторый промежуток времени на полоске от мела не проступили жирные пятна, то шов является герметичным.

Дном изделия является деталь с вваренным в нее патрубком. Далее швы снова проверятся на герметичность по вышеописанному способу.

Газовым резаком или сварочным электродом в оставшейся заготовке прожигается отверстие Ø 50 мм. Эта заготовка с проделанным в ней отверстием приваривается в качестве крышки бака кубической формы.

В последнем моменте проверкой на герметичность швов можно пренебречь. Итогом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее изготовления весь металл расходуется по безотходной технологии, а бака такой емкости вполне достаточно для использования в трехсотлитровой системе.

Процесс изготовления бака таким способом весьма трудоемок и требует участия в нем опытного сварщика. Поэтому если нет подобной квалификации или возможности нанять соответствующего специалиста, то лучше воспользоваться иным способом, сделав бак из готовой емкости.

Расширительный бак из газового баллона

На изготовление расширителя можно затратить как 50-литровый, так и 27-литровый газовый баллон. В первом случае от него берется отрезок высотой 250 – 300 мм. Второй вариант означает использование всего баллона.

Поэтому с целью экономии материала целесообразнее задействовать емкости объемом 27 или даже 12 литров. Такой самодельный бак из 12-литрового баллона можно устанавливать в системы емкостью до 240 л.

Превращение баллона в расширяющий бак осуществляется следующим образом.

Перед началом работы из баллона следует полностью стравить весь остаток газа с отдушкой, придающей ему столь специфичный запах, полностью выкрутив из него вентиль. После этого через отверстие выкрученного вентиля баллон полностью заполняется водой на весь его объем. Эта вода сливается через 5-10 часов. Стравливание и слив воды всегда следует проводить подальше от человеческого жилья.

Когда баллон подготовлен таким образом, отрезается коническая часть его вентиля. Далее она сваривается со сгоном штуцера потребного диаметра для формирования входа в расширяющий бак. Если не удается воспользоваться сваркой, то можно использовать вентиль в виде входа, стыкуя его с системой посредством сильфонной подводки. Она обычно прикручивается к внешнему штуцеру вентиля.

Затем к поверхности корпуса баллона привариваются ножки, причем сама емкость устанавливается для этой операции вниз вентилем. За неимением сварки ножки изготавливаются из уголков и фиксируются к баллону винтами, просверлив в нем отверстия, и нарезав в них резьбу, или саморезами по металлу герметизированными шайбами из силикона.

На заключительном этапе работ в баллоне прорезается окошко 50×50 мм. Он проделывается со стороны баллонного дна. Оно теперь становится верхней точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, стравливать из него пар или избыточный воздух из системы.

Таким образом, изготовление бака из газового баллона является не такой уж сложной операцией, но существует еще один более простой вариант получения расширительного бака.

Пластмассовый бак

Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.

К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.

Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.

Подключение расширителя к отопительной системе

Для подключения бака, изготовленного по одному из вышеописанных способов, к системе отопления из нее надо слить воду, удалив 1/10 часть от ее общего объема так, чтобы уровень теплоносителя понизился до самого верхнего патрубка группы батарей.

Следует определить максимально высокую точку напорной системы и врезать тройник в это место. При этом если в системе применяются полимерные трубы, то можно воспользоваться цанговым фитингом. При сборке теплопровода из элементов стальной арматуры вваривается отвод с резьбовой торцевой частью. Он используется вместо тройника.

Расширительный бак оборудуется под потолком. В ином случае он монтируется на чердачном перекрытии. Для установки на чердаке придется делать окно на потолке для создания доступа к разводному тройнику.

Затем на штуцер расширительного бака накручивается гайка для фиксации сильфонного шланга, а второй конец этого сильфона опускается до уровня тройника. Последний прикручивается к отводу разводки в виде патрубка или тройникового штуцера.

Сильфонный шланг можно заменить полимерной или стальной трубой, но это создаст больше сложностей при монтаже. По этой причине предпочтение остается не конструкции жесткого типа, а гибкому шлангу.

О том, как правильно установить расширительный бак для отопления, смотрите в следующем видео.

Открытый расширительный бак. Расчет и установка

Открытый расширительный бак предназначен для компенсации объема теплоносителя увеличивающийся в следствии нагрева, а так же для контроля уровня теплоносителя и долива.

Открытые расширительные баки нашли широкое распространение в так называемой гравитационной схеме системы отопления. В этой схеме теплоноситель циркулирует за счет разностей плотности нагретого и остывшего теплоносителя. Давление теплоносителя в такой схеме примерно равно атмосферному, поэтому имеется возможность устанавливать открытый расширительный бак.

Без условно учитывая современные системы отопления открытый расширительный бак имеет ряд существенных недостатков.

1. Открытый бак позволяет теплоносителю свободно испаряться, а это приводит к необходимости постоянно пополнять теплоноситель, т.е. постоянно следить за его уровнем.

2. Увеличивается коррозия системы отопления из-за попадания в нее кислорода.

3. Открытый расширительный бак должен быть установлен в самой верхней точке системы отопления. Это обстоятельство приводит к некоторым затруднениям. Установка открытого расширительного бака на не отапливаемом чердаке ведет к необходимости дополнительного утеплению и т.д.

4. Более сложная схема подключения по сравнению с закрытым расширительным баком.

Расчет открытого расширительного бака.

Vрас=0,05×Vсист, где

Vрб – объем открытого расширительного бака, л;

Vсист – полный объем системы отопления. Под объемом системы отопления подразумевается объем всех трубопроводов, батарей отоплений и нагревательного котла. Если вычисление объема системы отопления теплоносителя затруднено, приближенно его можно определить по мощности котла или тепловой потребности здания из расчета 14л/кВт.

Другими словами объем расширительного бака должен быть не менее 5% от объема системы отопления.

Установка открытого расширительного бака.

Расширительные баки открытого типа устанавливаются в самой верхней точке системы. Как правило, расширительные баки имеют четыре патрубка: расширительный, сигнальный, переливной и циркуляционный. Расширительный патрубок расположен в низшей точке открытого расширительного бака. Он, как правило, соединяют с низшей точкой обратной ветки системы отопления, обычно непосредственно перед котлом. По этому патрубку избыток теплоносителя перемещается в расширительный бак и обратно.

Сигнальный патрубок располагается на расстоянии порядка 20 см от дна открытого расширительного бака и предназначен для контроля уровня теплоносителя. Для удобства он соединяется с трубой и подводится к раковине. На окончание трубы устанавливается кран.

Переливной патрубок расположен в верхней части открытого расширительного бак. Он предназначен для слива теплоносителя при переполнении бака. С помощью трубопроводов он соединяется с канализацией.

Циркуляционный патрубок предназначен для подвода горячего теплоносителя с целью обогрева расширительного бака. Это особенно необходимо если бак расположен например на не отапливаемом чердаке.

Расширительные и компрессионные резервуары в гидравлических системах (часть 4): приемочный объем

Допустимый объем должен быть одним из значений, указанных в спецификации бака гидронной системы. В последних двух (Часть 2 и Часть 3) R. L. Deppmann Monday Morning Minutes мы обратились к давлениям, требуемым в знаменателе формулы резервуара. Сегодня мы исследуем температуры и тип жидкости, которые необходимы для программ выбора для определения приемочного объема резервуара.

Мы подробно исследуем эту тему в данной статье R.L. Deppmann Monday Morning Minutes, но мы также предлагаем более короткую видеоверсию от одного из наших инженеров по продажам Марка Файна.


Этот пост был написан в сотрудничестве с Бобом Вилой

Требуется ли расширительный бак для водонагревателя? – Модернизированный Дом

Помню, как впервые увидел расширительный бачок на водонагревателе. Я был в подвале моего друга и спросил: «Эй, а что это за странный блочный резервуар наверху котла?» Он объяснил, что недавно ему заменили систему водоснабжения в рамках капитального ремонта своего дома. Я смотрел на расширительный бачок.Но действительно ли это необходимо людям, которые хотят поддерживать свой дом в порядке?

Расширительные баки необходимы для водонагревателей закрытого типа, а не открытого типа. Если ваша система закрыта, горячей воде необходимо место, куда она могла бы переместиться, когда она расширится. Расширительный бак позволяет воде беспрепятственно перетекать. Вы можете нанять сантехника для прохождения теста PSI, чтобы узнать, открыта ваша система или нет.

Если вы пытаетесь переделать свой дом или модернизировать обогреватель, то вам нужно принять решение относительно расширительного бачка.Это руководство поможет вам максимально эффективно использовать время для принятия решений.

Как выглядит расширительный бак?

Многие люди не знают, как выглядит расширительный бачок, но должны знать. Во многих случаях возможность обнаружить расширительный бачок может подсказать вам, когда нужно выяснить, что вам нужно. В конце концов, если у вас есть расширительный бак, скорее всего, вам нужно будет сохранить этот статус-кво из соображений безопасности.

Расширительный бак похож на пропановый бак и расположен над водонагревателем.Ожидается, что расширительные баки, как и водонагреватели, будут закреплены ремнями для защиты баков от перелива в случае землетрясения. Если вы видите второй резервуар (обычно белый, бежевый или синий) над резервуаром для воды, это расширительный резервуар.

Всегда ли вам нужен расширительный бак для водонагревателя?

Четкий ответ здесь зависит от ваших строительных норм и правил, вашей системы резервуаров для воды, а также от вашего личного выбора. Самая большая проблема – знать, какая у вас система водоснабжения: открытая или закрытая.

Если у вас открытая система водоснабжения, избыток воды будет стекать обратно в водопровод, а не оставаться в вашем доме. Это снижает риск разрыва резервуара для воды из-за повышенного давления, что означает, что вы можете отказаться от расширительного резервуара, если захотите. Однако некоторые домовладельцы добавляют их на всякий случай.

Система закрытых резервуаров означает, что вода остается в ловушке после того, как она была направлена ​​из основного водопровода в ваш дом. Когда это происходит и вода расширяется, ей некуда деваться.Если давление повышается из-за высокой температуры воды, единственное, куда он может пойти, – это расширительный бачок. Иначе будет взрыв.

Как узнать, нужен ли вам расширительный бак для водонагревателя?

Нет гарантированного способа определить, нужен ли вам расширительный бак, просто посмотрев на резервуар для воды, хотя многие сантехники скажут вам, что можно не использовать расширительный бак, если у вас его в настоящее время нет. Лучший способ узнать, нужен ли вам водонагреватель, – это попросить сантехника провести тест PSI.

Если у вас внутри водонагревателя высокое давление PSI, лучшее, что вы можете сделать для себя и своего дома, – это установить расширительный бак, если у вас его еще нет.

Если у вас открытая система водоснабжения, можете ли вы получить расширительный бак?

Расширительные баки предназначены для предотвращения скачков давления, и это делает их всегда хорошим выбором. Это может быть правдой, даже если она вам не нужна. Однако стоит отметить, что в некоторых системах может возникнуть низкое давление воды из-за использования ненужного расширительного бака.

Добавление ненужного расширительного бачка – не всегда лучший выход. Лучшее, что вы можете сделать, если вы обсуждаете вопрос о добавлении расширительного бачка в открытую систему, – это позвонить водопроводчику и попросить совета. Ваш сантехник сможет соединить вас с правильным резервуаром или сказать, если резервуар может ухудшить качество вашей воды.

Что строительные нормы и правила говорят о расширительных баках для воды?

Строительные нормы и правила каждого города будут несколько разными, но когда дело доходит до расширительных баков, некоторые вещи остаются неизменными.Практически каждый строительный кодекс требует, чтобы у вас был расширительный бак для воды, если у вас замкнутая система водоснабжения или показатель PSI выше определенного уровня. Это правда. Однако здесь есть нюансы:

  • В некоторых районах потребуется расширение резервуара для воды независимо от используемой системы водоснабжения. Это часто делается на всякий случай, и это все еще относительно редко.
  • Каждый район имеет собственное максимальное значение PSI для обогревателей без расширительных баков. Вам необходимо обратиться к местным строительным нормам и правилам, чтобы узнать, какое значение PSI соответствует вашему району. После этого ваш сантехник сможет помочь вам определить, нужен ли резервуар вашему зданию.
  • У большинства ТСЖ нет кодов, относящихся к расширительным бакам для воды, потому что они не считаются серьезной проблемой, когда дело доходит до стоимости собственности. Стоит отметить, что большинство ТСЖ в первую очередь ориентированы на внешний вид, а не на внутренние проблемы.Если вы не знаете, что ассоциация вашего домовладельца отличается особой разборчивостью, вероятно, нет необходимости вовлекать ее в процесс.
  • Если вы живете в Техасе, вам понадобится расширительный бак, а также клапан регулировки давления. В Техасе действует закон штата по этим вопросам, и он является частью общих строительных норм для любого дома в этом районе.

Связанные вопросы

Нужно ли мне более одного расширительного бачка для нескольких имеющихся у меня нагревателей?

Это не всегда необходимо.Самая важная вещь, о которой следует помнить, – это то, что вам понадобится расширительный бак на общий размер потока воды в вашем доме. Дело в пропорциях, а не в фактическом количестве резервуаров. Поговорите с водопроводчиком, чтобы выяснить, какого размера должен быть расширительный бачок.

На какой срок должен хватить расширительный бачок для воды?

Это может сильно различаться в зависимости от того, сколько воды вы используете, от нагрузки, которой подвергается ваша водная система, и других факторов. Большинство домовладельцев согласятся, что их резервуары служат от двух до шести лет при надлежащем обслуживании.Лучше всего попробовать заменить их через год после истечения заводской гарантии.

Может ли протекать расширительный бачок?

Как и любая другая часть вашей сантехники, расширительные бачки могут протекать. Фактически, многие так и поступают, когда наконец терпят поражение. Лучший способ предотвратить (или отсрочить) возникновение утечки – это поручить квалифицированному сантехнику осторожно установить расширительный бак.

Нужен ли мне редукционный клапан?

Если давление воды выше 80 фунтов на квадратный дюйм, одного расширительного бака будет недостаточно для поддержания низкого давления.Вам понадобится редукционный клапан, или PRV, чтобы снизить высокое давление воды, протекающей по водопроводу. Многие сантехники устанавливают PRV и расширительные бачки на одном месте, просто чтобы убедиться, что все в безопасности.

Оссиана Тепфенхарт

Оссиана Тепфенхарт – опытный писатель, специализирующийся на дизайне интерьеров и общих советах по дому. Письмо – это ее жизнь, и это то, что она умеет лучше всего. В ее интересы входят инвестиции в искусство и недвижимость.

Недавно опубликованные

ссылка на Можно ли поставить посудомоечную машину под раковину? (Узнай сейчас!) ссылка на Как остановить выселение после потери права выкупа [Пошаговые инструкции] .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
