Технология монтажа перегородок из ГКЛ

Инструменты для работы:

• уровень лазерный,
• ножницы по металлу,
• электродрель.

Материалы для работы:

• направляющая размером 50х40 мм,
• профиль 50х50 мм,
• соединительный элемент,
• пресс шайбы для соединения,
• саморезы по металлу 35 мм,
• подвес П-образного типа,
• веревка, ГКЛ.

Разметка

Используя разметочный шнур, нужно задать разметку на полу. Она будет указывать ось установки перегородки. Также нужно будет отметить расположение дверных проемов. Затем, используя трассировочный шнур и отвес, нужно перенести полученную разметку на стену и потолок.

Установка направляющих для гипсокартонной перегородки

На тыльную сторону направляющих потребуется приклеить звукоизолирующую ленту. После этого они крепятся по намеченной оси на полу и на потолке. На месте расположения дверей делается промежуток. Крепление производится пластмассовыми дюбелями размером 6×40, 6×60 или 8×60 мм. На одном отрезке профиля должно находиться не менее трех дюбелей для получения устойчивости и надежности конструкции.

Установка стоек для гипсокартона

Существует два способа монтажа: немецкий и американский. Согласно немецкой технологии установка профилей-стоек производится сначала в профиль, расположенный на полу, после этого верхний конец стойки вставляется в направляющую, закрепленную на потолке, куда она должна заходить не менее, чем на 20 мм. После этого проводится выравнивание профилей по оси с использованием шага не менее 600 мм. У профиля-стойки открытая поверхность должны быть направлена в сторону гипсокартонной плиты. В американском варианте в сторону гипсокартона должен быть обращен только профиль, расположенный вдоль стены.

Установка первой гипсоартонной стены

Начинается монтаж с установки гипсокартона шириной в 1200 мм. В качестве крепежа нужно взять саморезы для металла, имеющих длину в 25 мм.

Они вкручиваются на расстоянии 250 мм друг от друга. Если предполагается сделать обшивку перегородки в два слоя, то шаг следует сделать в 750 мм. При этом нужно произвести смещение шва между листами гипсокартона размером в один шаг на 600 мм. Монтаж второго слоя гипсокартона в этом случае должен начинаться с листов, имеющих ширину 600 мм. Такие листы крепятся с помощью саморезов по металлу длиной в 35 мм на расстоянии 250 мм.

Монтаж изоляционного слоя внутри гипсокартнонной перегородки

Установив обшивку с одной стороны, нужно будет начать прокладку коммуникаций внутри перегородки. После ее завершения необходимо уложить изоляционный слой из стекловаты или минваты. Изоляционный слой не должен сползать и полностью должен заполнять пространство внутри перегородки.

Установка второй стены для перегородки

При установке следующей стороны необходимо сместить на 600 мм вертикальный шов между гипсокартонными плитами, ориентируясь на обшивку первой стороны перегородки.

Первыми устанавливаются плиты шириной в 600 мм. Если проводится двойная обшивка, установка второго слоя должна начинаться с сегмента гипсокартона, имеющего ширину 1200 мм.

Пошаговая технология монтажа прямой и произвольной перегородки из гипсокартона:

1. Производится разметка по полу, стене и потолку в месте установления перегородки для последующего крепления направляющих для гипсокартона.
2. Проводится установка каркаса для перегородки с помощью креплений и профилей. Полученная в ходе его конструкция должна повторять в точности разработанный проект технического задания. Если монтируется отдельно стоящая конструкция, то необходимо увеличить количеств отточек крепления на потолке для большей прочности конструкции. В качестве крепежа в отдельно стоящих произвольных конструкциях можно использовать специальные декоративные детали в виде труб, стоек или других элементов.
3. Производится прокладка проводки к местам выхода электрического кабеля, если это указано в техническом задании.
4. Проводится обшивка каркаса перегородки плитами из гипсокартона.
5. Проведение выравнивания углов и последующая покраска рабочими смесями гипсокартонных стен.
6. Финишные отделочные работы, для которых можно использовать краску, обои или другие отделочные материалы.
7. Установка розеток и осветительного оборудования в указанных техническим заданием местах.

Как проверить качество выполненных работ по установке перегородки из гипсокартона

Двухметровая рейка, приложенная к поверхности готовой перегородки, должна лежать достаточно плотно. Допустимо не более двух неровностей на высоте в два метра или на глубину не более 3 мм. При вертикальной проверке отвесом или уровнем отклонение не должно быть более 2 мм для 1 метра высоты перегородки и не более 1 см на всю ее высоту (h).

При монтаже двухслойной перегородки нельзя устанавливать друг против друга стыки листов гипсокартона.

Нельзя располагать друг против друга крепеж из винтов и шурупов смежных листов на одной и другой стороне перегородки.

Принимая готовую работу, нужно обратить внимание НАТО, чтобы:

• каркас был устойчив и не качался;
• листы гипсокартона были надежно и правильно прикреплены к каркасу перегородки;
• на листах не должно быть повреждений в виде сколов, надрывов, трещин, пятен, надломов и грязи;
• угловые элементы должны иметь строго 90
  0.

Специфика монтажа:

Для встроенных шкафов перегородка должна иметь прямые углы и ровную заднюю стенку. Торцы перегородки нужно устанавливать, ориентируясь на лазерный уровень. Вверху и внизу ширина перегородки от стены должна быть одинакового размера.

Чтобы получить качественную поверхность из гипсокартона нельзя в качестве крепежных материалов использовать саморезы для крепежа ПН и ПС. Необходимо в данном случае проводить крепление с помощью просекателя. Спрятанные в стену батареи центрального отопления следует одеть в подходящий изоляционный материал, например, во вспененный полиэтилен.

Расчет материалов на 1м²

Наименование	Ед. изм.	Норма расхода	Расчетное количество
КНАУФ-лист (ГКЛ, ГКЛВ, ГКЛО)	м2	0,7	0,7
Профиль направляющий UW 50/40 (75/40, 100/40)	м.п.	1,1	1,1
Профиль стоечный CW 50/50 (75/50, 100/50)	м.п.	2	2
Шуруп самонарезающий TN 25	шт.	17	17
Дюбель ‘К’ 6/40	шт.	1,6	1,6
Лента уплотнительная	м.п.	1,2	1,2
Серпянка самоклеющаяся 5смх45м	м2	2,2	2,2

Карта объектов Более 10 000 объектов

Смотреть карту

Спасибо за обращение!

С вами свяжутся в ближайшее время

Устройство межкомнатных перегородок из гипсокартона

• С чего начать установку перегородки?
• Сооружаем каркас
• Устройство проводки для гипсокартонных перегородок
• Зашивка листами гипсокартона и отделочные работы

Сегодня сделать перепланировку квартиры проще, чем было раньше: появилось большое количество новых материалов, и дизайнеры предлагают самые разнообразные решения. Одно из самых популярных – это устройство перегородок (из гипсокартона, кирпича, дерева и т.д.), которые помогают разделить комнату на функциональные зоны или вообще сделать из одного помещения два. При этом часто их можно установить своими руками без необходимости получать разрешение на новую планировку.

Перегородку в комнате можно сделать из:

• кирпича;
• дерева;
• пеноблоков;
• гипсовых пазогребневых плит;
• гипсокартона.

При выборе материала надо обязательно учитывать такие физические параметры, как общий вес конструкции и её размеры. В большинстве квартир максимальная нагрузка на квадратный метр пола должны быть не больше 300 кг, так что при устройстве перегородок любого вида надо просчитать, сколько они будут весить, и не забыть добавить к этому все дополнительные предметы: двери, полки и т.д. Размер может быть любым, но всегда надо помнить, что чем толще стенки, тем больше пространства они съедают.

Что касается других характеристик, то из них самые важные при выборе материала для перегородки — простота монтажа и общая стоимость. Тут уже каждый хозяин принимает решение сам, учитывая  плюсы и минусы, которые есть у каждого вида материалов. Например, возьмём кирпич: это самое надёжное и прочное решение, но, с другой стороны, его укладка – непростая задача, которую, кроме того, надо утверждать и согласовывать из-за большого веса кирпичей.

Если говорить о дереве, то его ценят в первую очередь за экологичность и лёгкость. В то же время, надо учитывать, что оно легко воспламеняется, да и высокую влажность переносит не очень хорошо. В этом плане для устройства межкомнатных перегородок выгодно использовать пеноблоки: они сделаны из искусственного материала, который хорошо сохраняется в любых условиях. Разные виды пеноблоков отличаются своими техническими характеристиками, но имеют высокую цену.

Последнее время в строительстве часто используется гипс, потому что он лёгкий, прочный и недорогой. В нашем случае можно обратить внимание на блоки с пазогребневым сцеплением и на гипсокартон. Последний хорош ещё и тем, что ГКЛ можно придавать самые разные формы, а цена у них вполне приемлемая. Ещё один плюс – сделать такую перегородку можно своими руками, так что если вы имеете некоторые простые инструменты и умеете ими пользоваться, вы сможете ещё и сэкономить на монтаже.

С чего начать установку перегородки?

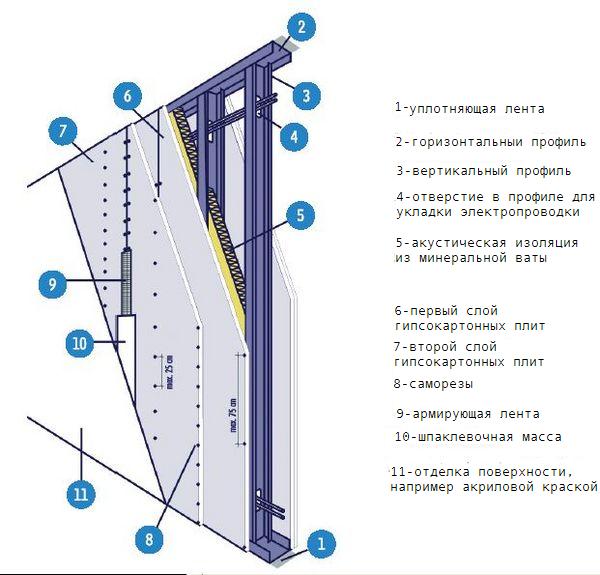

Устройство перегородки из гипсокартона предусматривает наличие каркаса, на который с двух стороны крепятся ГКЛ. Именно от его прочности и жесткости зависит устойчивость всей конструкции, поэтому на этом этапе надо очень внимательно относиться к измерениям и следить за ровностью каждой детали.

Каркас состоит из нескольких типов профилей, которые выполняют разные задачи. UW-профили используются в качестве основания: их устанавливают по периметру конструкции, закрепляя на полу, потолке и стенах. В них же потом вставляют CW-профили, которые становятся несущими для листов гипсокартона. И первый, и второй вид имеют длину около 2-3 метров и три варианта ширины: 50, 75 и 100 мм. Рейки CW имеют сложенную вдвое кромку, которая обеспечивает большую жесткость, и отверстия для проводки. В UW-профилях тоже есть отверстия, которые нужны для монтажа.

В первую очередь вы будете заниматься UW-элементами, которые крепятся при помощи дюбелей. Если стена прочная, например, из бетона или кирпича, можно использовать ударные дюбели: их достаточно просто вбить в стену. Если поверхность рыхлая, лучше установить пустые дюбели и подобрать к ним шурупы (с диаметром на пару миллиметров меньше).

Что касается соединения профилей между собой, то для этого вам понадобятся так называемые «блошки» — небольшие саморезы (11 мм). Для устройства гипсокартонных перекрытий и монтажа листов на перегородки вам будут нужны ещё и саморезы по металлу длиной 25 мм.

К содержанию↑

Сооружаем каркас

Разобравшись, как используются профили, вы легко сможете сделать из них основу для гипсокартона. На первом этапе работ надо начертить прямые линии по всей длине стены, на потолке и на полу. Для контроля ровности вам понадобится уровень. Определите место будущей перегородки, сделайте метки сверху и снизу и при помощи малярного шнура отбейте линии.

Монтаж лучше начинать со стены: к ней прикручивается первый UW-профиль, длина которого должна быть на полсантиметра меньше, чем высота комнаты. Оставьте это пространство пустым у потолка, чтобы потом было легко вставить потолочный профиль в настенный и скрепить их. Дюбели для крепления основных профилей надо вбивать в стену на расстоянии не более 40 см друг от друга.

Устройство межкомнатных перегородок из гипсокартона часто предполагает наличие дверей, поэтому при укладке профиля на полу в месте проёма надо оставить пустое пространство. Проще всего положить один профиль, а нужный участок отрезать болгаркой. Рассчитывая его ширину, учтите размеры самого проёма, коробки для двери, зазоры у кромок и ещё дополнительные 0,5 сантиметра на случай неровностей.

Верхнюю часть дверей надо укрепить горизонтальной перемычкой, которую можно сделать из UW-профиля. Если проём будет посередине стены, сначала подвесьте к потолочной рейке два вертикальных CW-профиля на расстоянии, равном ширине двери, а потом вставьте в них горизонтальный UW-элемент и закрепите его саморезами.

После оформления дверного проёма можно устанавливать другие несущие CW-профили. Их принято располагать на расстоянии 40 см друг от друга, но лучше сделать его не больше 30 см, чтобы на каждый лист приходилось по 4 профиля – так конструкция будет более жёсткой, и устройство перегородок из ГКЛ будет надёжнее.

Если вы хотите сделать на стенке полки или нишу, заранее наметьте места, где они будут расположены, и укрепите там каркас. Это делается при помощи деревянных брусков и дополнительных профилей.

К содержанию↑

Устройство проводки для гипсокартонных перегородок

Один из плюсов стенок из ГКЛ состоит в том, что в них можно просто вмонтировать разные осветительные приборы: например, точечные лампы для ниши или проёма. Благодаря этому Ваша перегородка может получиться еще более привлекательной с точки зрения дизайна. О проводке для освещения надо заботиться заранее, а именно после монтажа каркаса и обшивки одной стороны стенки гипсокартоном. Кабели проводят внутрь конструкции в специальной гофротрубе, которая обеспечивает изоляцию. Их протягивают через отверстия для проводки в несущих профилях. Здесь надо обратить внимание на саморезы, потому что, вкручивая их, можно легко повредить провода. Если есть какая-то опасность их соприкосновения с гофротрубой, подрежьте саморезы или отодвиньте трубу подальше.

После этого можно заполнять пространство перегородки из гипсокартона звукоизоляционными материалами, например, минеральной ватой. Проводить такую работу лучше с респиратором и в перчатках. После укладки листов со второй стороны вата прижмёт проводку к первой зашитой стороне, и саморезы, которыми вы прикручиваете ГКЛ со второй стороны, уже не будут опасны для кабелей.

К содержанию↑

Зашивка листами гипсокартона и отделочные работы

Закрепляя листы, надо располагать их так, чтобы стыки приходились на середину несущих профилей. Саморезы следует утопить в гипсокартон на пару миллиметров, чтобы они были на одном уровне с остальной поверхностью. Устанавливая ГКЛ со второй стороны, обратите внимание, чтобы стыки лежали не на тех же профилях, что и стыки листов с первой стороны: так конструкция будет более жесткой.

Когда все листы нашиты, можно переходить к последнему этапу работ по монтажу перегородки – отделке. В первую очередь поверхность грунтуют и потом заделывают швы. Их проклеивают лентой-серпянкой, зашпаклевывают в несколько слоев и затирают наждачкой. Потом шпаклюют уже остальную поверхность, нанося сначала стартовую, а потом финишную шпаклевку. После высыхания смеси поверхность ошкуривают при помощи крупнозернистой терки, и потом её можно отделать по вашему вкусу: обоями, краской, плиткой и т.д.

Устройство и монтаж гипсокартонных перегородок на самом деле не самый сложный процесс, если следовать инструкциям и аккуратно выполнять все работы. Если же у вас есть вопросы или советы на основе вашего собственного опыта, оставьте их в комментариях к этой статье!
