Обозначение постоянного и переменного тока на схемах

Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Постоянный ток – общие понятия, определение, единица измерения, обозначение, параметры. Параметры постоянного электрического тока

Содержание:

Что такое dc ток

Специфическое название создано из английского словосочетания «Direct Current» (dc – аббревиатура). Это обозначение в буквальном переводе подтверждает главную особенность такого тока – постоянное направление.

Для практического применения подходит постоянное питание либо синусоидальный сигнал. В этих ситуациях несложно стабилизировать параметры источника и рассчитать корректно электрическую схему, силовой агрегат или другое подключаемое оборудование. Периодически повторяющиеся помехи (пульсации) устраняют фильтрацией. Гораздо сложнее обеспечить длительный рабочий процесс, когда ток и напряжение изменяются произвольным образом.

Определение постоянного тока

Созданием разницы потенциалов на концах металлического проводника обеспечивают перемещение свободных электронов. Аналогичные процессы с иными носителями зарядов (ионами, дырками) происходят в газах, электролитах и полупроводниках. Необходимая для процесса энергия вырабатывается химическим способом в аккумуляторах и гальванических элементах. Ее создают преобразованием механической силы в электромагнитное поле с применением генератора. Вне зависимости от природы источника, ток в цепи будет стабильным, если поддерживать определенное dc напряжение.

Причины непостоянства

Экономичный переносной аппарат для измерения артериального давления выполняет свои функции на протяжении нескольких лет без установки новых батареек. Мощность потребления светодиодного освещения зала значительно больше. Такие устройства подключают к стандартной сети 220V через адаптер, который выравнивает напряжение и уменьшает амплитуду до необходимого уровня. Однако даже качественные преобразователи выполняют свои функции с допустимыми погрешностями. Постепенно уменьшается энергетический потенциал электрохимического источника. Отмеченные факторы объясняют действительное непостоянство измеряемых параметров в контрольной цепи.

По классическому определению, DC подразумевает неизменное направление движения заряженных частиц. Это значит, что показанный результат трансформации (б) с полуволнами одной полярности также соответствует заданному условию.

Важно! Постоянный ток – это частный случай однонаправленного тока, когда дополнительно обеспечивается стабилизация параметра с определенной точностью.

Основные характеристики тока

Принято обозначать рассматриваемый параметр через силу. Однако следует понимать, что в действительности речь идет об интенсивности перемещения заряженных частиц в определенном проводящем материале. Величина тока выражается в амперах. Для расчетов применяют формулы, которые могут означать взаимные связи основных электрических параметров и сопротивления цепи.

Направление постоянного тока и обозначения на электроприборах и схемах

Чтобы упростить расчеты и создание электрических схем, принимают направленность этого параметра по направлению к точке с меньшим потенциалом (от плюса к минусу). В действительности частицы перемещаются именно таким образом только при положительном заряде. В металле направление потока электронов обратное, однако для исключения путаницы применяют обозначенный базовый принцип.

Изоляция положительных выводов (щупов, кабелей) обозначается красным цветом, отрицательных – черным или синим. Если в сопроводительном тексте указано dc напряжение, это значит, что и ток в соответствующей цепи будет постоянный. На чертежах и корпусах изделий применяют условные обозначения в виде параллельных линий (сплошной и прерывистой).

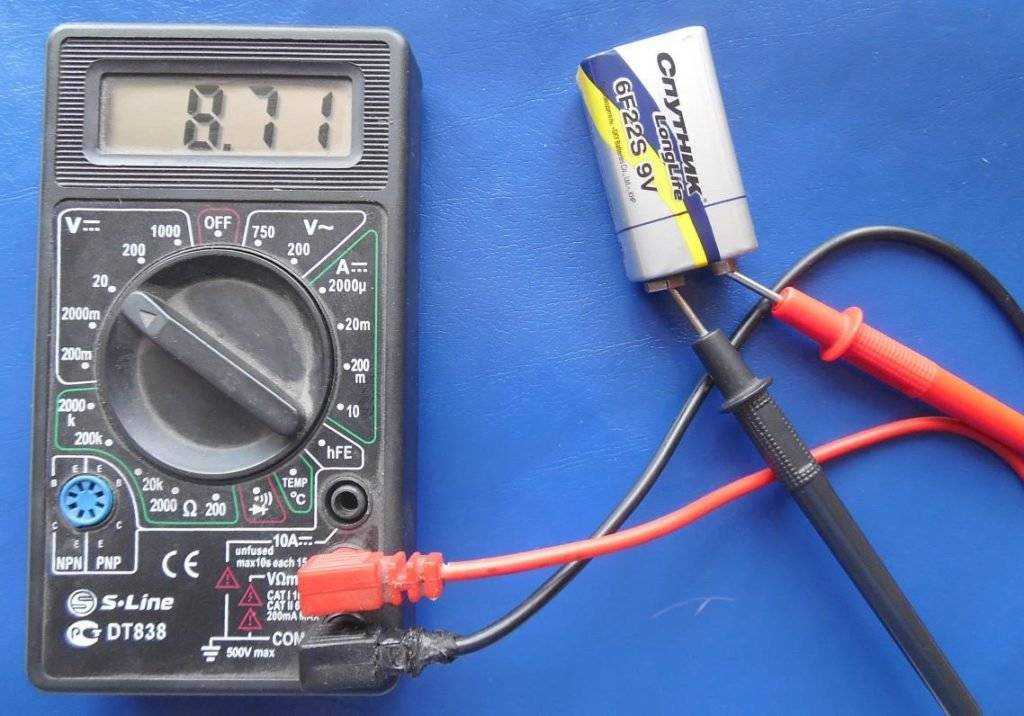

Для измерения постоянного тока переключатель мультиметра нужно перевести в соответствующее положение

К сведению. Анод (катод) – это выводы электронной лампы или другой детали, которые подключают к положительному (отрицательному) электроду аккумуляторной батареи.

Также можно встретить обозначение a c что это такое, подробно описано в заключительном разделе статьи. Прямая расшифровка сокращения от «alternating current» не всегда корректна. Однако в узком смысле подразумевают синусоиду с переменной полярностью, которая обозначается латинскими буквами «AC», характерным одиночным волнистым символом либо стандартным математическим знаком примерного равенства «≈».

Величина постоянного тока

Определение «сила» не является корректным. Тем не менее, его применяют с учетом общепринятых норм. Вернувшись к сути явления, можно определить силу тока (I) по количеству перемещенных за определенный временной интервал (t) зарядов:

I = Q/t.

По международным стандартам СИ подразумеваются единичные величины: ампер, кулон и секунда. Для работы с большими токами удобнее пользоваться производной (ампер-часом) с повышающим множителем 3 600.

К сведению. Измерения выполняются с помощью универсального мультиметра или специализированного амперметра. Прибор включают непосредственно в цепь либо используют вспомогательный шунт.

Взаимосвязь параметров электрического тока

Элементарная электроцепь постоянного тока включает в себя источник электроэнергии, отрицательный и положительный контакты которого связаны шунтом или проводником. Движение заряда по проводнику осуществляется под воздействием электрического поля. Однако, этот перенос электронов не приводит к уравниванию потенциалов, т.к. в любой отрезок времени, к первому концу цепи поступает абсолютно такое же количество заряженных частиц какое из него переместилось к противоположному контакту. Таким образом разность потенциалов, которую принято называть напряжением, остается неизменяемой величиной.

Перемещению электрических зарядов в цепи, препятствует внутреннее сопротивление материала проводника. Взаимосвязь параметров электротока была выведена опытным путем Г. Омом. В математическом виде закон Ома можно представить так: I=U/R, где собственно I – сила тока, U – напряжение (разность потенциалов) и R – сопротивление на соответствующем участке цепи.

Собственно, из уравнения видно, что напряжение имеет прямую зависимость от силы тока и сопротивления (U=I х R), а величина силы тока обратно пропорциональна сопротивлению.

Последовательное соединение элементов электрической сети постоянного тока

Параметры электроцепи постоянного тока, в случае последовательного соединения устройств, имеют некоторые особенности. Так, например, сила тока (I) остается постоянной на всех элементах электрической схемы, а вот напряжение (U) является суммой напряжений на каждом участке схемы. Рассмотрим пример электрической цепи с последовательно включенными тремя проводниками с сопротивлением R1, R2 и R3. Согласно закону Ома, напряжение U1 = IxR1, U2 = IxR2, U3 = IxR3. Следовательно, U общ = U1+U2+U3= IxR1+ IxR2= IxR3 = I (R1+R2+R3).

Из уравнения видно, что такой параметр электрической цепи как общее сопротивление (R общ), при последовательном соединении, будет равен сопротивлению каждого отдельно взятого проводника. Последовательное подключение электрических устройств позволяет снизить нагрузку на отдельный элемент, что продлевает срок службы, но при этом теряется мощность.

Параметры электрической цепи. Параллельное соединение элементов

Параллельная цепь характеризуются общими контактами в местах ввода и вывода основного провода. В данной ситуации напряжение на всех элементах цепи остается одинаковым, т. е. U1=U2=U3. А вот для силы тока, будет характерна обратная зависимость от сопротивления каждого участка, т.е. I х=U/Rx. Параллельное соединение электроприборов является наиболее распространенным способом в бытовых условиях.

Параметры цепи при смешанном соединении в электрической цепи

Смешанное подключение проводников представляет собой электрическую цепь, в которой элементы включены комбинировано, т.е. как последовательно, так и параллельно друг другу. Для определения конкретных параметров, в этом случае, вся схема разбивается на самостоятельные участки в соответствии со способом подключения. Индивидуальные параметры рассчитываются для каждого участка отдельно. Необходимо отметить, что параллельно включенные участки, могут состоять из ряда последовательно соединенных элементов.

Понятие мощности электрического тока и ее параметры

Прохождение электротока по цепи, по своей сути, представляет собой работу (А) по перемещению свободного заряда от одного потенциала к другому. Чем больше электронов пересекает плоскость сечения электропроводящего элемента за единицу времени, тем выше мощность электрического тока. Общее количество работы можно определить по формуле – А=U∆q=IU∆t=I2R∆t.

Мощность электротока имеет обратно пропорциональную зависимость от отрезка времени за который была осуществлена работа – Р=A/∆t и прямо зависит от разности потенциалов и силы тока – Р=UxI. В том случае, если на участке цепи не осуществляется механическая работа под воздействием электрического тока, энергия тратится только на нагрев токопроводящего элемента. Общее количество выделяемого тепла, в этом варианте, будет равно работе, которую совершает электрической ток. Определить количество теплоты можно применив формулу Q=I2R∆t. Это соответствие было получено опытным путем Джоулем и Ленцем, а закон назван их именем.

Что такое электричество

Появление электричества – это определенная совокупность явлений, которые обусловлены существованием электрических зарядов со знаком «+» и «-», их взаимодействием между собой и возможностью движения. За счет того, что совокупность зарядов может перемещаться по проводнику, обладать притягивающими и отталкивающими свойствами, было открыто явление магнетизма и электричества. Одним из первых это описал Фалес, а позже в 1600 году английский физик Уильям Гилберт. С течением времени знания об этом явлении только увеличивались и прогрессировали.

Виды тока и их графики относительно времени

С точки зрения физики, электричество – это упорядоченное движение положительно и отрицательно заряженных частиц по материалу проводникового типа под действием электрического поля. В качестве частиц выступают ионы, протоны, нейтроны и электроны.

Направленное движение частиц

Какое отличие между переменным и постоянным током

Ток – это движение заряженных электронов в определенном направлении. Это перемещение необходимо для того, чтобы бытовые и профессиональные электроприборы могли работать с установленной номинальной мощностью. В домашней розетке ток появляется из электростанции, где кинетическая энергия электронов преобразуется в электрическую.

Электроток постоянного характера – электричество, получаемое из аккумулятора телефона или батарейки. Он называется так, потому что направление движения электронов в нем не меняется. На таком принципе основана работа зарядных устройств: они конвертируют переменное электричество сети в постоянное и в таком виде оно накапливается в аккумуляторных батареях.

Переменный ток – электричество в любой домашней электросети. Он называется так из-за того, что направление движения электронов постоянно меняется. Количество изменений направления задается частотой, которая для домашних сетей в СНГ равно 50 Гц. Это значит, что за одну секунду электроток меняет направление движения целых 50 раз. Напряжение же в сети – это максимальный «напор», который заставляет двигаться электроны.

Как обозначается постоянное и переменное напряжение

Постоянное напряжение или ток обозначаются аббревиатурой DC, что означает Direct current. На схемах и электроприборах принято также указывать постоянное напряжение простой ровной линией (—).

Значок переменного напряжения записывается в виде несколько иной аббревиатуры ( – AC. Если расшифровать, то получится «Alternating current». На клеммах электроприборов и распределительных щитков, а также на схемах она может изображаться как волнистая линия (~).

Важно! Если в сеть рассчитана для пропуска и того, и другого видов электроэнергии, она маркируется как «AC/DC» и обозначается на схеме двойной линией (верхняя линия прямая и сплошная, а нижняя прямая и пунктирная).

Альтернативное обозначение видов тока и напряжения на схемах

Какой значок напряжения

Напряжение означает поток электрических заряженных частиц по проводнику определенного сечения и  обычно обозначается как «U». Если напряжение в сети постоянное, то около латинской буквы ставится символ прямой линии или двух линий (верхняя сплошная прямая, а нижняя пунктирная). Для мультиметров и прочих приборов, связанных с измерением напряжения, используют латинскую букву «V», которая обозначает единицу измерения напряжения – Вольт (Volt). Значение линий при этом сохраняется.

Вам это будет интересно  Переход с 380 на 220 вольт

Важно! Многие обыватели полагают, что напряжение обозначается как «E», но это не так. «Е» — это электродинамическая сила (ЭДС) источника питания проводника.

Обозначение вида тока на мультиметре

Таким образом, маркировка проводов, клемм электроприборов и схем имеет совершенно четкий и понятный характер. Она указывает на силу тока и напряжение, с которыми работает та или иная сеть или прибор. Каждый взрослый человек может научиться читать электротехнические схемы буквально за несколько дней, так как для этого достаточно лишь изучить основные маркировки, а также обозначения постоянного и переменного напряжения.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (~) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей.

В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Читайте также:Что такое фидер

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Обозначение на схемах радиодеталей

Буквенные обозначения элементов на электрических схемах

Обозначения на электрических схемах выключателей, розеток и лампочек

Маркировка диодов и схема обозначений

Обозначение трансформатора на схеме

Какой ток в розетке постоянный или переменный? Обозначение постоянного и переменного тока

Несмотря на внешнюю странность, вопрос далеко не праздный, хотя мы и привыкли больше к тому, что в типовых розетках наших домов переменный ток .

Именно поэтому на вопрос, какой ток в розетке постоянный или переменный не задумываясь, ответим – конечно, переменный! Ну а мы решили разобраться так ли это и заодно в стандартах розеток, обозначениях постоянного и переменного тока, и некоторых попутных вопросах.

Аббревиатуры AC и DC – что они означают?

Напряжение с точки зрения гидравлики

Все вы видели и представляете, как выглядит водонапорная башня или просто водобашня. Грубо говоря, это большой высокий “бокал”, заполненный водой.

водоносная башня

Так вот, представим себе, что башня доверху наполнена водой. Получается, в данный момент на дне башни ого-го какое давление!

водобашня, заполненная водой

А что, если слить из башни воду хотя бы наполовину? Давление на дно башни уменьшится вдвое. А давайте-ка нальем в пустую башню одно ведро воды! Давление на дно башни будет мизерное.

Представьте такую ситуацию. У нас есть водонос, а шланг мы закупорили пробкой.

Вода вроде бы готова бежать, но бежать то некуда! Пробка туго закупоривает шланг. Но на саму пробку сейчас оказывается давление, которое создает насосная станция. От чего зависит давление на пробку? Думаю понятно, что от мощности насоса. Если мощность насоса будет большая, то пробка вылетит со скоростью пули, или давление порвет шланг, если пробка туго сидит в шланге. В данном случае давление создается с помощью насоса. То есть можно сказать, что это модель башни с водой в горизонтальном положении.

Все то же самое можно сказать и про водобашню. Здесь давление на дно создается уже гравитационной силой. Как я уже говорил,  давление на дне башни зависит от того, сколько воды в башне в данный момент. Если башня наполнена водой под завязку, то и давление на дне башни будет большое, и наоборот.

А теперь представьте себе какое давление на дне океана, особенно в Марианской впадине! Что можно сказать про давление в этих двух случаях? Оно вроде как есть, но молекулы воды стоят на месте и никуда не двигаются. Запомните этот момент. Давление есть, а движухи – нет.

Формула напряжения

В физике есть формула, хотя практического применения она не имеет. Официальная формула записывается так.

формула напряжения

где

A – это работа электрического поля по перемещению заряда по участку цепи, Джоули

q – заряд, Кулон

U – напряжение на участке электрической цепи, Вольты

На практике напряжение на участке цепи выводится через закон Ома.

напряжение из закона Ома

где

I – сила тока, Амперы

R – сопротивление, Омы

Осциллограммы постоянного и переменного напряжения

Давайте рассмотрим, как выглядит переменное и постоянное напряжение на экране осциллографа. Как вы знаете, осциллограф показывает изменение напряжения во времени. Если на щуп осциллографа не подавать никакое напряжение, то на осциллограмме мы увидим простую прямую линию на нулевом уровне по оси Y. Ось Y – это значение напряжения, а ось Х – это время.

осциллограмма нулевого напряжения

Давайте подадим постоянное напряжение. Как вы могли заметить, осциллограмма постоянного напряжения  – это также прямая линия, параллельная оси времени. Это говорит нам о том, что с течением времени значение постоянного напряжение не меняется, о чем нам лишний раз доказывает осциллограмма.

осциллограмма постоянного напряжения

А вот так выглядит осциллограмма переменного напряжения. Как вы видите, напряжение со временем меняет свое значение. То оно больше нуля, то оно меньше нуля.

осциллограмма переменного напряжения

Война токов

Активное использование постоянного тока началось в конце 19 века. Тогда Эдисон довел до ума лампочку (1890) и основал первые в Нью-Йорке электростанции, которые производили постоянный ток напряжением 110 Вольт.

Использование постоянного тока было связано с существенными потерями при его передаче на большие расстояния. Переменный ток нельзя было использовать из-за того, что не было соответствующих счетчиков и моторов, работавших на переменном токе. Так же был затруднен процесс преобразования постоянного тока в переменный. При этом переменный ток можно было без потерь передавать на большие расстояния.

В то время в Америку из Сербии приехал Никола Тесла, который устроился на работу в компанию к Эдисону. Тесла изобрел электродвигатель переменного тока, понял все выгоды и предложил Эдисону его использование.

Тесла и Эдисон

Эдисон не послушал Теслу и к тому же не выплатил ему зарплату. Так и началось знаменитое противостояние изобретателей – война токов.

Она длилась более ста лет и закончилась в 2007 году. Тогда Нью-Йорк полностью перешел на электроснабжение переменным током.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.

Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами.

Преобразователь постоянного тока в переменный

Если с преобразованием переменного тока в постоянный не возникает сложностей, то со обратным преобразованием все гораздо сложнее. В домашних условиях для этого используется инвертор — это генератор периодического напряжения из постоянного, по форме приближённого к синусоиде.

Инвертор технически сложное устройство, поэтому и цены на него не маленькие. Стоимость зависит напрямую от выходной максимальной мощности переменного тока.

Как правило, преобразование постоянного тока требуется в редких случаях. Например, для подключения от бортовой электросети автомобиля домашних электроприборов, инструмента и т. п. в походе, на даче и т. д.



Источники

• https://amperof.ru/teoriya/dc-tok-ponyatie-vidy.html
• https://vse-elektrichestvo.ru/elektroprovodka/parametry-postoyannogo-elektricheskogo-toka.html
• https://rusenergetics.ru/polezno-znat/oboznachenie-postoyannogo-i-peremennogo-toka
• https://electric-220.ru/news/oboznachenie_postojannogo_i_peremennogo_toka/2018-03-21-1475
• https://orenburgelectro.ru/drugoe/oboznachenie-peremennogo-i-postoyannogo-toka-sovety-elektrika.html
• https://www.RusElectronic.com/naprjazhjenije/
• https://Zaochnik.ru/blog/peremennyj-i-postoyannyj-tok-v-chem-raznica-istoriya-razvitiya-primenenie/
• http://jelektro.ru/elektricheskie-terminy/postojannyj-peremennyj-tok.html

Предыдущая

ТеорияЧто такое плотность тока?

Следующая

ТеорияЧто такое элемент Пельтье и как его сделать своими руками?

Символы мультиметра Полное руководство для начинающих

Мультиметр — это универсальный инструмент, который можно использовать для измерения напряжения, тока и сопротивления . Важно знать, как читать символы на мультиметре, чтобы правильно пользоваться инструментом. Символы на мультиметре относительно легко понять, если вы знаете, что они обозначают. В следующей статье будет объяснено значение наиболее распространенных символов, встречающихся на мультиметре.

Предупреждение. В этой статье описывается стандартный мультиметр с наиболее распространенными функциями . В зависимости от модели мультиметра его функционал может быть больше и включать в себя дополнительные возможности. Здесь описаны только те, которые имеются практически в каждом приборе, а также расшифровка обозначений на мультиметре.

Кратко опишем основные компоненты устройства:

1. Электронный дисплей
2. Шкала обозначений
3. Переключатель
4. Кнопка «ВКЛ/ВЫКЛ» (вместо нее есть специальное положение для регулятора)
5. Гнезда для стилуса
6. Специальные разъемы для проверки транзисторов (присутствуют на некоторых тестерах)
7. Контрольный индикатор (зуммер и красный светодиод)
8. Аккумулятор

Из всего вышеперечисленного самый важный момент это шкала, т. к. при неправильной установке регулятора можно спалить измеряемую радиодеталь или сам прибор . Поэтому расшифровка обозначений на мультиметре – очень важный момент при работе с этим прибором.

Символы на мультиметре

Обозначение шкалы включает круговой переключатель положения, а также символы, обозначающие определенные параметры, разделенные на сектора.

Каждый сектор отвечает за измерение одного конкретного параметра (например, сопротивления) . Внутри сектора имеется несколько положений регулятора, каждое положение представляет значение измерения. Каждый сектор отмечен специальным символом. Все разделы отделены друг от друга линиями.

Куда подключать щупы мультиметра?

Щупы для мультиметра входят в комплект . Один зонд красный, а другой черный. Корпус зонда выполнен из диэлектрического материала, на конце имеется заостренный металлический стержень.

Внимание! Помните золотое правило: красный всегда плюс, а черный всегда минус . Поэтому важно не перепутать разъемы подключения, иначе существует риск путаницы. Всегда подключайте красный щуп к плюсу, а черный щуп к минусу.

Щупы подключаются к специальным гнездам, которые также маркируются. Розеток может быть три или четыре, в зависимости от модели мультиметра.

Гнезда для подключения датчиков:

• COM разъем – обозначает минус (масса, общий). В него втыкается щуп черного цвета. Всем известно, что при измерении переменного напряжения, скажем, в розетке полярность значения не имеет. Тем не менее, следуйте следующему правилу: если есть некий провод (щуп) и для него есть специальное отверстие, вы должны подключить этот провод именно к этому отверстию, потому что черный цвет провода недвусмысленно намекает нам, что это и есть минус один.
• Розетка VΩCX+ — плюс, к ней подключен красный провод. Этот разъем используется для измерения сопротивления, напряжения, частоты, температуры, проверки диодов и транзисторов. Проще говоря, этот разъем используется во всех измерениях, кроме измерения тока.
• Розетка 20А – это специальная розетка. К нему подключен красный стилус, а функция этого гнезда — измерение силы тока до 20 ампер. 20 ампер – это очень большая сила тока, так что будьте осторожны. Опять же очень важное правило: При измерении тока инструмент (в нашем случае мультиметр) нужно подключать последовательно и только так. Если вы видите рядом с этим разъемом надпись «UNFUSED», имейте в виду, что измерение производится без использования предохранителя, поэтому постарайтесь не спалить устройство. Вам также необходимо знать, как обозначен постоянный ток на мультиметре.
• Гнездо MACX предназначено для измерения небольших микро- и миллиамперных токов. Если рядом с ним появится надпись «0.2A MAX FUSED», это означает, что измерение производится с предохранителем прибора, максимальное значение измерения 0,2 ампера.

На мультиметре может быть изображен красный треугольник с надписью «MAX 600V» (значения могут различаться в зависимости от модели мультиметра) . Это максимальное значение измерения напряжения. Не измеряйте напряжения выше этой настройки.

Внимание! Если вы не знаете границы измеряемой величины – установите регулятор на максимальное значение, по мере измерения – переходите в меньшую сторону. Например, мы знаем, что измеряемый прибор (например, аккумулятор) имеет постоянное напряжение, но не знаем примерный диапазон (то ли 24 вольта, то ли 12 вольт, то ли 1,6 вольта). В этом случае установите регулятор на максимальное значение сектора измерения постоянного напряжения и переместите его в меньшую сторону.

Очень важно: никогда не касайтесь металлической части зонда пальцами при проведении любых измерений , особенно при измерении опасных напряжений или токов.

Диапазоны переключения мультиметра

Сначала коснемся включения и выключения мультиметра. Обычно есть кнопка «ВКЛ/ВЫКЛ» , но в некоторых моделях мультиметров есть специальный сектор с таким же названием. Также есть тестеры, которые отключаются сами по себе, через какое-то время.

Тот же регулятор, или переключатель – по желанию, можно крутить по часовой или против часовой стрелки

. Для измерения любого параметра достаточно переместить регулятор в нужный сектор на нужное значение.

Важно: Сектора обозначаются буквами, а диапазоны – цифрами.

Расшифровка обозначений на мультиметре, которые нужно запомнить раз и навсегда:

• DCV – Сектор измерения DCV
• ACV – Сектор измерения напряжения переменного тока
• DCA – Сектор измерения постоянного тока
• ACA – сектор измерения переменного тока

Как обозначается сопротивление на мультиметре?

Из школьного курса физики мы помним, что сопротивление измеряется в Омах , в честь немецкого физика Георга Симона Ома. Обозначение на мультиметре «Ом» , а номиналы сопротивления на стандартном измерителе следующие: 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм, 20 МОм, 200 МОм.

В зависимости от модели используемого мультиметра диапазон значений может отличаться.

Измерение этого параметра очень популярно как в электронике, так и в электротехнике . С помощью сопротивления можно очень быстро проверить работоспособность лампочки, катушки, провода и т.д.

Для измерения сопротивления переведите ручку в сектор «Ом» и выберите нужное значение .

Маркировка напряжения постоянного тока на мультиметрах

Напряжение измеряется в вольтах в честь итальянского физика Алессандро Вольта . Выше мы уже писали, что сектор измерения постоянного напряжения обозначается аббревиатурой «DCV». Но во многих моделях вместо этой аббревиатуры используется символ «V-». В этой аббревиатуре буква «В» обозначает напряжение, а символ «-» — постоянный ток.

Кроме того, чтобы не путать сектор напряжения постоянного тока с сектором напряжения переменного тока, помните следующее:

диапазон сектора напряжения постоянного тока шире, чем диапазон сектора напряжения переменного тока .

Для измерения напряжения постоянного тока установите регулятор на нужное значение в секторе «В-» .

Внимание! Если при измерении вы перепутали полюса, то на дисплее будет то же значение, но со знаком «-». В этом нет ничего плохого.

Маркировка напряжения переменного тока на мультиметрах

Напряжение переменного тока также измеряется в вольтах . Аббревиатура «ACV», или, как и в предыдущем случае, аббревиатура «V~» — обозначение на мультиметре, расшифровка «v» — напряжение, знак «~» — AC .

Для электрика этот параметр является основным, поскольку розетки, выключатели и т. д. всегда используют переменное напряжение. Наша сеть 220 вольт и мультиметр имеет значения 700В (750В) и 200В.

При измерении переменного напряжения полярность не имеет значения

. То есть нет никакой разницы, в какую розетку вы втыкаете красный или черный щуп при измерении напряжения в розетке.

Как на мультиметре отображается постоянный ток?

Ток измеряется в Амперах, в честь французского физика Анри Ампера . На мультиметре сектор измерения постоянного тока обозначен как DCA, или просто DC . Контроллер, как и в предыдущих случаях, устанавливается на нужное значение для измерения в секторе постоянного тока.

Не забывайте, что прибор подключается последовательно для измерения тока . Что это значит? Для измерения силы тока разрываем цепь.

Например, нам нужно измерить силу тока в фазном проводе. Просто коснуться провода в двух местах стилусом нельзя. В проводе (или цепи) должен быть разрыв, и именно в этот разрыв мы подключаем устройство.

Как на мультиметре отображается переменный ток?

Не каждый тестер способен измерять переменный ток, но на некоторых моделях эта функция присутствует . Для ответа на вопрос «как на мультиметре отображается переменный ток», сектор переменного тока указывается как «A~», аналогично напряжению переменного тока .

Вообще говоря, мультиметр плохо подходит для измерения переменного тока . Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE на мультиметре?

Некоторые владельцы мультиметров могут видеть на своем измерителе сектор hFE , а кроме него два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (замер коэффициента передачи тока). Розетки подписаны «NPN» и «PNP», а разъемы подписаны «E», «B», «C».

Существует два типа транзисторов: транзистор с соединением PNP и транзистор с соединением NPN

. Буквы «Э», «Б», «С» обозначают «эмиттер», «база», «коллектор» соответственно.

Для проверки транзистора установите регулятор на сектор hFE , посмотрите распиновку его ножек, тип транзистора, затем подключите сам транзистор в нужное гнездо. Если ваш транзистор неисправен, прибор покажет значение «0». Конечно, многих начинающих электриков пугает аббревиатура hFE, но именно поэтому нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятно.

Проверка диодов на мультиметре

Выше было сказано, что почти каждый мультиметр имеет специальный светодиод и зуммер . Кроме того, на шкале измерения должен быть сектор с нарисованным на нем диодом. Это все необходимо для проверки диодов на исправность, а также для проверки целостности цепей и всего остального, с сопротивлением не более 50 Ом.

Чтобы проверить диод, нужно запомнить его свойства . Диод пропускает ток только в одном направлении. Устанавливаем регулятор на значок диода и начинаем проверку, поменяв местами полюса. Исправный диод в одном положении покажет 1 на дисплее, загорится светодиод и подаст звуковой сигнал. Когда полюса перепутаны, мультиметр покажет значение диода, например. 436 милливольт. Неисправный диод – проверим в обе стороны.

Это только поверхностные принципы работы диода, но этого достаточно, чтобы проверить исправность диода с помощью мультиметра.

Проверка емкости конденсаторов мультиметром

Для измерения емкости конденсатора необходимо установить переключатель в положение F (Фарад) . Для проверки емкости конденсатора мультиметр должен иметь эту функцию. Для измерения используются сокеты -CX+. «-» и «+» обозначают полярность подключения.

Диапазон измерения емкости этого мультиметра составляет от 200 микрофарад до 20 нанофарад .

Часто задаваемые вопросы

Что означает кГц на мультиметре?

Этот параметр присутствует не на всех устройствах. «Гц» – единица измерения частоты (Герц) . С помощью этого сектора вы можете измерить частоту сигнала.

Для чего нужна кнопка удержания на мультиметре?

Эта кнопка также присутствует не на всех устройствах, ее полное название «Удержание данных» . Он служит для фиксации полученных данных на дисплее. Требуемое значение будет отображаться ровно до тех пор, пока вы снова не нажмете эту кнопку. Кто-то считает его бесполезным, кто-то периодически им пользуется.

Что такое постоянный ток на мультиметре?

Постоянный ток представляет собой постоянный ток, протекающий в цепи . Для измерения этого тока используется мультиметр.

Что означают буквы HV на мультиметре?

Это означает «ВЫСОКОЕ НАПРЯЖЕНИЕ» . Если вы видите это обозначение, значит, прибор переведен в режим измерения высокого напряжения. Вы должны быть предельно осторожны при проведении таких измерений.

Мультиметры Fluke хороши?

Мультиметры Fluke — одни из лучших в своем классе . Они известны своей точностью и долговечностью и используются профессионалами во всем мире. Если вы ищете высококачественный мультиметр, Fluke — отличный вариант.

Бюджетный или дорогой мультиметр, что лучше?

На этот вопрос нет простого ответа. Это зависит от того, для чего вам нужен мультиметр и сколько вы готовы потратить. Если вам нужен базовый мультиметр только для простых задач, то, вероятно, подойдет и бюджетная модель. Однако если вам нужен более продвинутый мультиметр с большим количеством функций, вам придется потратить больше денег на более дорогую модель.

Можно ли настроить усилитель с помощью мультиметра?

Да, вы можете настроить усилитель с помощью мультиметра . Вам нужно будет установить мультиметр на правильную настройку и измерить напряжение на выходных клеммах усилителя.

Можно ли проверить трансформатор мультиметром?

Да, вы можете проверить трансформатор с помощью мультиметра . Вам нужно будет измерить напряжение на первичной и вторичной обмотках трансформатора. Если трансформатор работает правильно, вы должны увидеть разницу напряжений между двумя обмотками.

Можно ли проверить конденсатор мультиметром?

Да, конденсатор можно проверить мультиметром . Для этого сначала нужно разрядить конденсатор. Когда конденсатор разрядится, можно измерить емкость мультиметром.

Мультиметр или тестер аккумуляторов, что лучше?

Мультиметры и тестеры батарей могут быть полезными инструментами , в зависимости от того, что вам нужно проверить. Если вам нужно проверить напряжение, ток или сопротивление, лучшим выбором будет мультиметр. Если вам просто нужно проверить работоспособность батареи, будет достаточно тестера батареи.

Токоизмерительные клещи или мультиметр, что лучше?

Токоизмерительные клещи и мультиметры — хорошие инструменты, которые нужно иметь в своем наборе инструментов . У каждого есть свои сильные и слабые стороны, поэтому все зависит от того, для чего вам нужно его использовать. Если вам нужно измерить электрический ток, лучшим выбором будут токоизмерительные клещи. Если вам нужно измерить напряжение, сопротивление или другие электрические характеристики, лучшим выбором будет мультиметр.

Видео по теме: Символы мультиметра — что они означают?

Подведение итогов

Понимание символов мультиметра жизненно важно для правильного использования мультиметра . Не зная значения различных символов, легко ошибиться при проведении измерений. Всегда консультируйтесь с руководством пользователя для вашей конкретной модели мультиметра, прежде чем проводить какие-либо измерения.

Пиковое напряжение переменного тока в зависимости от размаха напряжения в зависимости от среднеквадратичного значения напряжения

Обновлено на 2022 год.

Ключевые выводы

• Узнайте, как рассчитать пиковое напряжение переменного тока.

• Получите более полное представление о важности пикового напряжения переменного тока для общей схемы.

• Узнайте, как различать пиковое напряжение переменного тока, размах напряжения и среднеквадратичное значение напряжения.



Проверка пикового напряжения переменного тока на распределительной подстанции.

Заслуга открытия электрического заряда принадлежит грекам, и это открытие датируется 2600 лет назад. Электрический заряд также называют статическим электричеством или инертным электричеством. На протяжении нескольких тысячелетий люди обладали неутолимой страстью к молнии и электричеству. От эксперимента Бенджамина Франклина с воздушным змеем в 1752 году до изобретения Вольтой батареи в 1800 году и изобретения электрической лампочки в 1879 году.Томасом Эдисоном, это очарование неоспоримо.

Перенесемся в наши дни, и все еще есть желание понять, использовать и эффективно использовать электричество. Это понятно, поскольку почти каждое устройство, которое мы используем, зависит от той или иной формы питания или электрического заряда. Однако не все источники электроэнергии совместимы с каждой конструкцией устройства. По мере того, как наши знания и понимание электричества увеличивались, росли и наши потребности в электроэнергии.

Принимая это во внимание, наши проекты основаны на нашей способности точно оценивать как электрические ограничения, так и требования к мощности. Это включает в себя возможность расчета таких параметров, как пиковое напряжение переменного тока. Среднеквадратичное значение напряжения и среднеквадратичное значение или значение напряжения являются представлениями средней мощности, среднего значения и пикового значения для спектра напряжения переменного тока или формы сигнала переменного тока. Дополнительные элементы напряжения, такие как синусоидальное напряжение, расчет мгновенных значений или эффективного значения для измерения среднеквадратичного значения, а также максимальное значение, могут помочь в понимании истинного среднеквадратичного значения для вашей следующей цепи переменного тока или источника питания переменного тока.

Что такое напряжение?

Напряжение — это электрический потенциал в цепи, обеспечивающий возможность протекания тока. Но само по себе наличие напряжения в цепи не означает, что в цепи присутствует ток. Чтобы ток протекал в цепи, цепь должна быть завершена (замкнутый путь).

Таким образом, напряжение обеспечивает потенциал для присутствия тока в цепи, но ток течет только при наличии завершенного или замкнутого пути. Это связано с тем, что напряжение обеспечивает силу, которая толкает или перемещает электроны внутри цепи, когда путь завершен.

Например, в электрической розетке не течет ток, если к ней не подключено устройство. Однако электрический потенциал или напряжение все еще присутствует. Как только мы подключаем устройство и замыкаем цепь, включив его, напряжение становится активным, и в устройстве протекает ток.

Пиковое напряжение переменного тока

Для каждого электронного устройства требуется источник питания, полностью совместимый с его конструкцией. Некоторые устройства используют постоянный ток, тогда как другие устройства используют переменный ток. Существуют также устройства, такие как персональные компьютеры, которые используют постоянный ток, преобразованный из электрических розеток переменного тока. В любом случае существуют параметры, которым должен соответствовать этот источник электроэнергии, чтобы устройство функционировало.

Необходимость различать максимальное или пиковое напряжение и среднеквадратичное (среднеквадратичное) или среднее напряжение имеет первостепенное значение как для конструкции, так и для функциональности. Одним из таких параметров является пиковое напряжение переменного тока. Как вы можете себе представить, использование напряжения, превышающего расчетное устройство, несомненно, приведет к катастрофическому отказу и, возможно, к травмам или смерти. Итак, что такое пиковое напряжение переменного тока?

Как следует из названия, пиковое напряжение переменного тока — это максимальное или пиковое напряжение, которое источник может или будет достигать. Пиковое напряжение, которое мы обозначаем как VP, измеряется от горизонтальной оси (на нулевой опорной высоте) до вершины сигнала или гребня.

Пиковое напряжение переменного тока в сравнении с пиковым напряжением переменного тока

Имейте в виду, что переменный ток означает переменный ток, и это также означает, что напряжение чередуется (меняет полярность) заданное количество раз в заданный период. Возьмем, к примеру, сигнал переменного тока 60 Гц, 120 В:

Обозначение 60 Гц указывает на то, что сигнал будет меняться от отрицательного (пикового) до положительного (пикового) напряжения 60 раз в течение одной секунды. Этот конкретный параметр напряжения называется размахом или VPP, и он не взаимозаменяем с пиковым напряжением.

Понятно, что эти параметры влияют на приложение, с которым совместимо конкретное напряжение, и, таким образом, влияют на общую функциональность. Расчет пикового напряжения переменного тока, размаха напряжения и среднеквадратичного значения напряжения имеет решающее значение.

Расчет пикового напряжения переменного тока

Мы можем рассчитать пиковое напряжение ( В _P ), используя размах напряжения ( В _PP ), среднеквадратичное значение напряжения или среднее значение напряжения. Формулы расчета V _P для синусоидальных сигналов переменного тока:

по следующей формуле:

В _P = В _PP x 0,5

:

 Если вы получите среднее значение напряжения, вы можете рассчитать пиковое напряжение, используя следующую формулу:

VP = среднее напряжение x (π ÷ 2)

или

VP = среднее напряжение x 1,57

Пиковое напряжение переменного тока

, как и множество других параметров, которые мы находим в области электроники, благотворно влияет на общий дизайн и функциональность. Понимание максимального, среднего и минимального потенциала источника электроэнергии значительно повышает точность проектирования, функциональность и производительность устройства.

Пиковое напряжение переменного тока, превышающее возможности разветвителей, приведет к катастрофическому отказу.

Как показано на изображении выше, при проектировании электронных схем важно иметь возможность точно определить параметры ваших сигналов переменного тока, чтобы обеспечить адекватную защиту. Это позволяет предотвратить непредвиденные ситуации, которые могут повредить оборудование или создать угрозу для пользователей. Хотя эта статья в основном относится к переменному току, не пренебрегайте схемой постоянного тока, сигналом постоянного тока или схемами питания постоянного тока. Вам по-прежнему необходимо понимать выходную мощность, чтобы обеспечить безопасность, будь то анализ среднеквадратичного значения переменного тока, пикового значения напряжения или любых дополнительных элементов формы переменного сигнала.
