Переход с кирпича на сэндвич: монтаж, плюсы и минусы

Содержание

• 1 Плюсы и минусы сэндвич трубы
• 2 Монтаж с помощью заводской заготовки
• 3 Как соединить сэндвич без заготовки?
  • 3.1 Соединение с помощью раствора
  • 3.2 Применение патрубка и стального листа
  • 3.3 Подгон размеров кирпичной трубы
• 4 Краткий вывод

Наружную часть дымохода можно строить из огнеупорных материалов на металлической основе. Сэндвич дымоходы не уступают кирпичным аналогам по устойчивости к воздействию окружающей среды. Таким трехслойным материалом можно заменить деформированную кирпичную конструкцию. Важно правильно соорудить переход с кирпичной трубы на сэндвич, чтобы не нарушить систему тяги.

Плюсы и минусы сэндвич трубы

Производят готовые дымоходные установки из нержавеющей стали. С целью предотвращения образования конденсата между двумя металлическими слоями крепят базальтовый утеплитель. Главный недостаток дымоходной заготовки — сравнительно высокая стоимость. Может нарушиться герметичность системы вывода продуктов сгорания из печи. Основные преимущества сэндвич труб:

• легкость;
• устойчивость к воздействию окружающей среды;
• многослойность структуры, предотвращающая накопление влаги и продуктов сгорания;
• устойчивость к высокой температуре;
• быстрый монтаж;
• не деформируются при воздействии химических веществ;
• редко загрязняются.

Дымоходную трубу из металла можно установить для всех видов печей и котлов.

Вернуться к оглавлению

Монтаж с помощью заводской заготовки

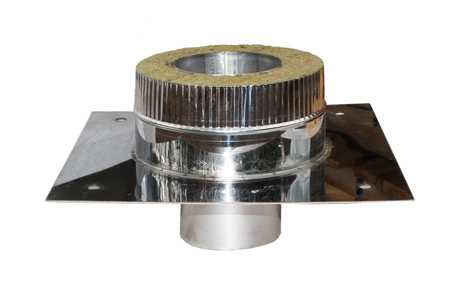

Для монтажных работ можно купить специальный переходник.

Сэндвич дымоход монтируют на специальный цилиндрический переходник с прямоугольным основанием. Такую заготовку устанавливают на кирпичную трубу с целью обеспечения герметичности конструкции. Производят стыковое соединение из огнестойкой нержавеющей стали. Для предотвращения накопления влаги внутри переходника устанавливают жаростойкий базальтовый утеплитель. Монтаж стыковой заготовки состоит из таких этапов:

1. Смонтировать один переходник на потолке над дымоходной кладкой.
2. Прикрепить второй элемент на полу чердака.
3. Построить монтажную площадку и закрепить хомуты, если нужно перейти с квадратного сечения на круглое.
4. Поставить трубы. Строительными нормами допускается небольшое погружение сэндвич заготовки внутрь кирпичной трубы.
5. Заделать швы герметическим раствором.

Вернуться к оглавлению

Как соединить сэндвич без заготовки?

Соединить трубу с кирпичной можно без готового переходника. Существует несколько способов укладки герметичного стыка. Стыковка сэндвич элементов начинается с проведения предварительных работ. Установка состоит из таких этапов:

Для соединения труб без дополнительных элементов понадобится болгарка.

1. Выбрать метод соединения элементов.
2. Подготовить строительные инструменты и материалы: болгарку, перфоратор, металлическую пластину, саморезы, дюбеля.
3. Подобрать герметический раствор для заделки швов.
4. Сделать отверстие необходимого диаметра в полу чердака.
5. Разобрать старый дымоход, если проводится частичная замена дымоотводной системы.

Вернуться к оглавлению

Соединение с помощью раствора

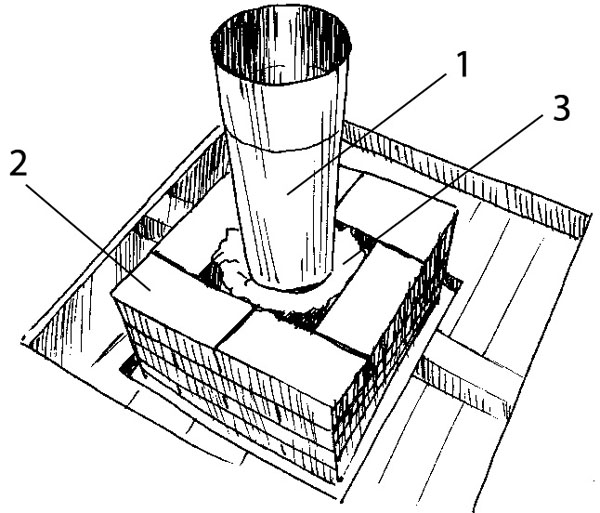

Этот способ укладки элементов относительно трудоемкий. Чтобы соединить металл с трубой из кирпича нужно провести следующие работы:

1. Залить отверстие такого размера, чтобы внутреннюю часть сэндвич трубы можно было установить внутрь.
2. Поместить внутренний металлический кожух в получившуюся скважину.
3. Укоротить внешний слой стального дымохода до упора в кирпичную кладку.
4. Заделать стыки герметичным составом.
5. Зафиксировать конструкцию саморезами в точке пересечения крыши.

Вернуться к оглавлению

Применение патрубка и стального листа

Такой метод базируется на использовании стального листа в качестве основы для крепления сэндвича.

Использование металлического основания для фиксации сэндвич трубы на кладке способствует высокому уровню герметичности дымоходной системы. Чтобы соединить две трубы, нужно провести такие работы:

1. Подготовить пластину, размеры которой соответствуют замерам верхней грани.
2. Приложить заготовку к кирпичам таким образом, чтобы края не опирались на швы.
3. Наметить места предполагаемых отверстий.
4. Просверлить кладку и пластину в намеченных точках.
5. Закрепить дюбеля в кирпич.
6. Установить панель на герметический раствор.
7. Зафиксировать пластину саморезами.
8. СМонтировать воздухоотводные элементы сэндвич конструкции.

Вернуться к оглавлению

Подгон размеров кирпичной трубы

Такой способ применяют для замены деформированного кирпичной конструкции. После демонтажа отслужившей кладки выполняют плавный переход к круглой сэндвич трубе. Процесс возведения соединения двух элементов состоит из таких этапов:

Чтобы создать плавный переход между элементами, нужно сначала разобрать часть старой конструкции.

1. Разобрать старый дымоход.
2. На основании предыдущей конструкции построить новую сужающуюся конструкцию. Такая пристройка должна иметь небольшую высоту.
3. В узкий конец сооружения после застывания раствора смонтировать нижнюю насадку сэндвич системы.
4. Залить герметичным цементным раствором с примесью камней.
5. Нанести слой штукатурки на поверхность сужения.

Вернуться к оглавлению

Краткий вывод

Печь в доме выполняет ряд важных функций. Система отопления должна вовремя очищаться от продуктов сгорания. На современном рынке строительных материалов представлен широкий ассортимент альтернативных элементов дымоходных систем. Часто привычную кладку комбинируют с более легкими сэндвич трубами. В таком случае важно выполнить соединение двух элементов герметично одним из способов перехода, соблюдая строительные нормы и правила. Не стоит забывать о безопасности. Дымовые потоки должны беспрепятственно выводиться из системы.

Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Содержание

• Преимущества сэндвич-трубы для дымохода
• Переход на сэндвич-трубу – предварительные работы
• Как правильно собрать дымоход?
• Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой
  • С переходником
  • Без переходника

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

• Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
• Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
• Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
• Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
• Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
• Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
• Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
• Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

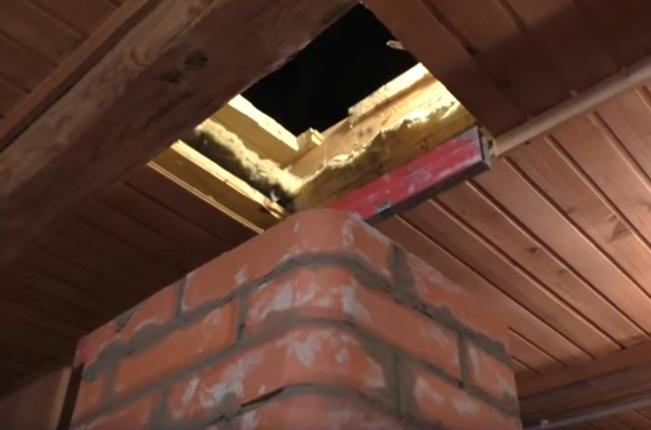

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

• Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
• Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
• Заделать старый проем в кровле.
• Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
• Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Правила сборки сэндвич части дымохода:

• Сборка конструкции осуществляется снизу вверх.
• Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
• На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
• Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
• Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

• Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
• Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
• Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
• Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным.

Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

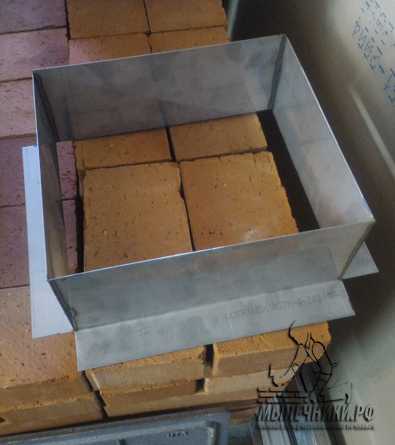

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Переход с кирпичной трубы на сэндвич. Переход со специальным переходником

Русская печь, внутри которой потрескивают дрова, — символ добрых семейных традиций и уюта. Мастера своего дела  передавали искусство кладки печных труб из кирпича новым поколениям. Современные строительные материалы и технологи обеспечивают  возможность устанавливать дымоходы, способные противостоять коррозии. Так, например, когда возникает необходимость замены верхней части дымоотводной конструкции, выполняют переход с кирпичной трубы на сэндвич.

Переход с кирпичного канала на металлический может понадобиться и при устройстве нового дымоотвода, и при ремонте старого

Содержание

• 1 Достоинства и недостатки сэндвич труб для дымохода
• 2 Особенности выполнения перехода со специальным переходником
• 3 Как устанавливается сэндвич труба на кирпичную трубу без заводского переходника
• 4 Выполняем переход при помощи металлической площадки с патрубком
• 5 Подгонка кирпичной трубы

Достоинства и недостатки сэндвич труб для дымохода

Однозначно ответить на вопрос, какая труба лучше – сэндвич или из кирпича — сложно. Правильность выбора определяется множеством факторов.

Во-первых, немаловажное значение имеет вес готовой конструкции. Отыскав в справочниках необходимые данные и проделав несложные арифметические подсчёты, можно получить весьма интересную цифру: кирпичная труба тяжелее трубы сендвич  больше чем в 30 раз. Конечно,  при одинаковой высоте и диаметре системы отвода токсичных газов.

Во-вторых, вопрос надёжности конструкции. Любая подвижка деревянного строения или фундамента дома из другого более прочного стройматериала может привести в худшем случае к слому трубы, а в лучшем – к её растрескиванию.

И, в-третьих, по сложности, а также по времени работ процесс постройки кирпичной трубы гораздо более трудоёмок.

Но есть фактор, заслуживающий отдельного упоминания. Касается он эстетического восприятия загородного коттеджа. Для многих домовладельцев вопрос, какой – кирпичной трубе или сэндвичу — отдать предпочтение, не актуален: по традиции они выбирают первый вариант.

Но реализовать его можно лишь при гарантии прочности строения, и если печь стоит на мощном фундаменте.

В целом, застройщики выделяют следующие преимущества сэндвич труб для отвода продуктов горения:

• малогабаритность;
• возможность оперативно и легко установить дымоход, не привлекая печных специалистов;
• универсальность применения. Изделие можно выводить сквозь стены или крышу;
• наличие нескольких слоёв препятствует созданию сажевых отложений и образованию конденсата;
• устойчивость к экстремальным условиям и агрессивным средам (высокой температуре, химическим веществам и проч. ).

Нержавеющие дымоходы долговечны, не требуют защитной обработки и подходят практически ко всем типам котлов и печей

Из недостатков стоит отметить:

• высокая стоимость;
• срок эксплуатации, как показывает практика, ограничен 15-ю годами;
• возможность снижения герметичности системы дымоотвода.

Использовать эти изделия допускается в домах из любого стройматериала, но чаще возникает необходимость в установке сэндвич трубы на кирпичную трубу.

Для выполнения перехода на сэндвич трубу с кирпичной используются несколько методов.

1. Реализация этой задачи при помощи специальных квадратных насадок, крепящихся к трубе из кирпича.
2. Можно купить переходник с одноконтурной конструкции на двухконтурную. На кирпичную кладку устанавливается широкая площадка. Одноконтурная конструкция направляется вниз.

Совет! Образовавшиеся при монтаже зазоры заполните негорючим материалом.

Особенности выполнения перехода со специальным переходником

Подобные переходники рекомендуется приобретать только в специализированных магазинах  стройматериалов. Хоть цена там повыше, чем на рынке, но так будет надёжнее с точки зрения качества изделий. Фирменным переходникам присущи следующие достоинства:

• изготавливаются из жаро- и кислотоупорной высококачественной нержавейки, вследствие чего способны выдерживать кратковременный сильный перегрев без потери долговечности;
• минимизируется сопротивление дымовым газам и исключается появление турбулентности в их потоке благодаря плавному переходу на сэндвич кирпичной трубы;
• конструкция позволяет надёжно и легко герметизировать стыки;
• обладают привлекательным внешним видом;
• в некоторых моделях могут быть реализованы различные опции. Например, поворот патрубка на угол 45 градусов.

Переходник имеет с одной стороны цилиндрическую форму, а с другой – квадратную. Внутри этого элемента присутствует слой базальтовой ваты. Так требуют нормы противопожарной безопасности.

Стыковка двух труб осуществляется специальным переходником из жаропрочной стали

Последовательность этапов работы по установке переходника с кирпичной трубы на сэндвич трубу вы найдете ниже. Кроме того, там представлены определенные нюансы, без знания которых не обойтись.

1. При монтаже используйте два таких элемента. Один из них закрепите на полу чердака, а второй – к потолку непосредственно над кирпичным дымоходом.
2. Выполнять монтаж сэндвич дымохода необходимо с соблюдением строительных норм. Внутренняя поверхность двухслойной трубы должна быть удалена от сгораемых конструкций не меньше, чем на 38 сантиметров. Это расстояние в полном объёме заполните негорючим материалом.
3. Иногда вовнутрь кирпичного канала запускают часть стального.
4. Для заделки швов во время монтажа понадобятся герметики. Они потребуются и, если пропускать дым станет не только дымоход, но и сама печь. Материал, который используется для заделки трещин, будет препятствовать проникновению в помещение пыли и продуктов сгорания даже сквозь незначительные щели. Стойкость герметика к воздействию высоких температур гарантирует пометка «Жаропрочный».
5. При переходе на круглое сечение с прямоугольного установите монтажную площадку, а также хомуты. Образование выступов конструкции и уменьшение сечения не допускается. Иначе возможно отсутствие тяги, либо, что не лучше, она будет действовать в обратном направлении.

Как устанавливается сэндвич труба на кирпичную трубу без заводского переходника

Нередко случается, что переходника с кирпичной трубы на сэндвич трубу в продаже вы просто не найдёте. Выполнить качественный переход можно и в этом случае. Однако потребуются большие временные затраты. Для этого вам предстоит выполнить следующие действия:

• выпилите в кирпичном основании отверстие круглой формы. Его размер должен быть примерно равен половине толщины кирпича. А диаметр ненамного превышать значение данного параметра внутренней части сэндвич-изделия;
• поместите в выпиленное отверстие внутреннюю часть конструкции.

Переходник можно соорудить своими руками из остатков любого металла

Совет! Возникшие зазоры заделайте предварительно подготовленным печным раствором.

• опорой внешней части конструкции служит кирпичное основание. После установки одного на другое заполните место стыка тем же раствором;
• на следующем этапе выполняется сам монтаж системы дымоотвода. Для этого все компоненты трубы последовательно вставьте друг в друга и зафиксируйте;
• в зоне прохода дымохода через крышу закрепите конструкцию обрезами металлического профиля, прикрутив их саморезами. Всю операцию по фиксации создаваемого сооружения проводите строго по отвесу.

Выполняем переход при помощи металлической площадки с патрубком

Этот метод позволяет выполнить обустройство дымохода без специального переходника.

Монтаж выполняйте в такой последовательности:

• вырежьте из металлической пластины площадку. Её размер  должен совпадать с конфигурацией кирпичной части. Постарайтесь, чтобы пластина не выступала за её края;
• наметьте места крепления площадки к кирпичному проёму. Контролируйте, чтобы крепёж не располагался на краях кирпича или на швах;
• в заранее намеченных местах металлической пластины просверлите отверстия под саморезы. Сделайте отверстия и в кирпичной кладке, но уже под дюбеля;
• вставьте в проделанные отверстия дюбеля;
• на поверхность кладки нанесите силиконовый огнеупорный герметик;
• на слой герметика установите металлическую площадку;
• при помощи саморезов равномерно стяните её с кирпичной поверхностью;
• дав герметику высохнуть, приступайте к монтажу части системы дымоотвода из сэндвич трубы.

Пластина-переходник должна быть надежно закреплена на кирпичном основании

Установив самодельный переходник с патрубком, вы ускорите монтаж дымохода благодаря тому, что трубы прекрасно стыкуются друг с другом через отверстия с расширенным и суженным концом.

Подгонка кирпичной трубы

Это – ещё один метод создания плавного перехода с кирпича на трубу круглого сечения. Суть технологии такова:

1. Отслужившую своё трубу демонтируют. На её остатках возводят огнеупорным кирпичом постепенно сужающуюся короткую надстройку. Она и служит в качестве переходника. Сужение формируется для того, чтобы на надстройку можно было установить специальный элемент части дымохода из сэндвич трубы. Называется он насадка нижняя или по-научному – переход моно-термо. Это изделие представляет собой прочное основание, на которое устанавливают ствол, набираемый из отрезков трубы. Чтобы уменьшить внешний размер кирпичной части дымохода, кирпич кладётся на длинный торец (ложок).
2. Внутреннюю поверхность надстройки необходимо оштукатурить – гладкая поверхность минимизирует сопротивление потоку газов.
3. Переход моно-термо устанавливается поверх кирпичной надстройки. Для герметичности и устойчивости его заливают смесью из камней и цементного раствора.

У дымоходов из кирпича демонтировать чаще приходится только наружную часть, поскольку расположенная в доме кладка находится, как правило, в удовлетворительном состоянии. А этот фактор виду малого веса и небольшой длины сэндвича допускает его установку без моно-термо перехода.

Переход с кирпичной трубы на сэндвич.

Есть специальные переходники для подключения сэндвич дымохода к кирпичу и лучше использовать их.

Но, если в распоряжении такого нет, можно устроить этот узел самому.

Далее я хочу показать один из способов подключения которым пользуюсь в своей работе.

Не стану уверять что это лучший из способов, но он вполне рабочий и не дорогой.

Для чего переходить с кирпича на сэндвич дымоход.

1. Облегчение веса дымохода.
2. Сендвич дымоход не разрушается выше кровли.
3. Монтаж сэндвич дымохода гораздо проще кладки кирпичной трубы с соблюдением всех правил.

Облегчение дымовой трубы.

В моей практике это самый частый аргумент при выборе сэндвич дымохода.

На старых дачах фундаменты так себе.

Часто, переделывать фундамент с разборкой полов и пр., хозяева не соглашаются.

В таких случаях, для собственного спокойствия, я стараюсь хоть как то облегчить нагрузку на фундамент.

И самый простой способ сделать всю конструкцию печи легче это использовать сэндвич дымоход.

Дымовая труба выше кровли.

Многие из нас видели рассыпающиеся кирпичные трубы над кровлями.

Разрушающаяся над кровлей дымовая труба.

Физика разрушения кирпича на трубе.

1. Вода пропитывает кирпич.
2. Мороз превращает влагу внутри кирпича в лёд.
3. При замерзании вода увеличивается в объёме.
4. Увеличившийся объём разрывает кирпичную кладку изнутри.

Откуда вода в кирпиче?

Влага внутри кирпича дымохода бывает внешняя и внутренняя.

Внешняя влага приходит с осадками, а внутренняя с конденсатом.

С сэндвич дымоходом такого не произойдёт никогда.

Монтаж сэндвич дымохода.

Наверно сказать что монтаж сэндвич дымохода проще кирпича это неправильно.

С соблюдением всех противопожарных правил его монтаж не проще, а быстрее чем кирпичная труба.

Важно помнить, для сэндвич дымохода необходимы противопожарные разделки и так же как и с кирпичом необходимо выдерживать минимально допустимые расстояния до сгорающих поверхностей прописанные в противопожарной норме.

Вот именно из за того, что люди не выполняют требования противопожарных норм сложилось заблуждение, что сэндвичи опасны.

При соблюдении всех правил по монтажу сэндвич дымоход не опаснее любого другого.

Подключение сэндвич дымохода на кирпичную трубу.

Сэндвич дымоход со второго этажа на улицу.

Где переходить на сэндвич.

Для осуществления подключения нужно пол метра высоты трубы и расстояния от верха печи до потолка обычно недостаточно.

Поэтому, обычно, я перехожу на сэндвич на втором этаже или на чердаке.

Безопасность прохода кирпичной трубы через перекрытие.

В противопожарных правилах это звучит так: 2.3.3 Строительные конструкции, выполненные из сгораемых материалов и примыкающие к печам и дымовым каналам должны защищаться от возгорания путем устройства отступок или разделок с защитой конструкций несгораемой теплоизоляцией.

Разделка – утолщение стенки печи (камина) или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего материала.

Противопожарная разделка

Подробно про эту противопожарную разделку для кирпичной трубы читай здесь.

Подключение сэндвич дымохода к кирпичному.

Здесь я буду подключать двустенный сэндвич дымоход с помощью полуметровой, одностенной трубы.

Задача зажать стальную трубу в кирпичную кладку.

На этой печи кирпичная труба четверик.

Сечение канала четверика 130 мм.

Сечение канала моего сэндвича 150 мм.

Эта разница вызывает небольшие сложности, но она же и делает нашу конструкцию надёжнее. Разница сечения кирпичного и сэндвич дымохода

Именно эта разница даст нам возможность поставить (опереть) стальную трубу на кирпичи.



Но эта разница заставит, что то делать с кирпичами, которые будут зажимать трубу выше.

Обрабатываю кирпич для подключения сэндвич дымохода

Интрига в том, что если не поубирать немного ширины кирпича, то он не даст сложить ряды которые зажимают трубу ровно.

От этой ровности не будет влияния на работу печи, но будет гораздо приятнее если кладка выглядит хорошо.

При этом уменьшаем ширину кирпича только до половины его длины. Тычок должен остаться целым.

Подготовленный ряд кирпича

После того как кирпичи подготовлены кладём их на раствор.

Здесь применяется та же смесь которую использовали для кладки корпуса печи и кирпичного дымохода.

Когда кирпичи поставлены заполняем вертикальные щели между стальной трубой и кирпичом.

Заполняю щели между стальной трубой и кирпичом

Заполнять это пространство можно той же кладочной смесью на которую сложили трубу, а можно использовать негорючей утеплитель.

В случае использования негорючего утеплителя, важно наполнять щели максимально плотно, а верхний последний ряд запечатать смесью.

Не стоит опасаться расширения трубы от нагревания.

На этом уровне уже не будет такой высокой температуры чтобы металл сильно нагревался и расширился достаточно для разрушения кладки вокруг себя.

Таким же образом складываем кирпич вокруг металлической трубы до уровня подключения переходника на двустенную трубу.

Последний кирпичный ряд на этой трубе.

После того как кирпичная кладка окончена монтируем переходник с одностенной трубы на двустенную.

Советую использовать заводской переходник, а не “колхозить” что то из подручных средств.

Переходник с одностенной трубы на двустенную

Теперь остаётся расшить кирпичную кладку цветной смесью и подключить к переходнику сэндвич дымоход.

Возможные сложности в эксплуатации и пути решения.

Здесь я расскажу только о том с чем сталкивался сам.

Разрушение кирпичной кладки из за смещения одностенной трубы в сторону.

Такое случилось со мной дважды.

В обоих случаях смещение было вызвано сильным смещением кровли в отношении трубы.

Если такое движение допускается то использовать этот метод нельзя.

В этом случае нужно покупать переходник который устанавливается на кирпичную трубу внахлёст.

Переходник с кирпичной трубы на двустенную, стальную трубу

Безусловно, подобный переходник будет лучше и правильнее, но для недорогих дымоходов их нет в комплектации производителей, поэтому придётся заказывать специально или подбирать какой то подходящий от другого производителя.

Прогар между металлической трубой и кирпичом.

Любое соединение двух разных материалов это определённая сложность.

В данном случае, при сильном нагревании металлическая труба станет расширяться и разбивать смесь вокруг себя.

Это случается редко т.к. высота всего подключения 0,5 метра, но проблема возможна.

Частично от этого подстрахует использование негорючего утеплителя, но даже с ним этот узел будет требовать контроля.

Прогар происходит не сразу, а образуется постепенно, поэтому заметить его начало несложно. Если в месте соединения появилась копоть или трещина то это следует незамедлительно устранить.

Когда я устраиваю дымовые трубы с переходом с кирпича на сэндвич, то всегда требую от заказчиков дальнейшего контроля за состоянием этого соединения.

Печь и её дымовая труба – источник повышенной опасности который должен содержаться и контролироваться особенно тщательно



Переход с кирпичной трубы на сэндвич по правилам противопожарной безопасности

Чтобы обеспечить надежный вывод продуктов сгорания за пределы дома, нужен качественный дымоход. Для его монтажа используется специальная сэндвич труба, которая обладает целым рядом эффективных характеристик, разрешающих ее эксплуатацию при высоких температурах.

Дымоход из сэндвич трубы

Для ее установки используют различные способы, обеспечивающие безопасный переход от кирпичной трубы печки или камина к металлической сэндвич трубе. Можно воспользоваться промышленными переходниками или обустроить дымоход своими руками.

Достоинства и недостатки сэндвич труб для дымохода

Однозначно ответить на вопрос, какая труба лучше – сэндвич или из кирпича — сложно. Правильность выбора определяется множеством факторов.

Во-первых, немаловажное значение имеет вес готовой конструкции. Отыскав в справочниках необходимые данные и проделав несложные арифметические подсчёты, можно получить весьма интересную цифру: кирпичная труба тяжелее трубы сендвич больше чем в 30 раз. Конечно, при одинаковой высоте и диаметре системы отвода токсичных газов.

Во-вторых, вопрос надёжности конструкции. Любая подвижка деревянного строения или фундамента дома из другого более прочного стройматериала может привести в худшем случае к слому трубы, а в лучшем – к её растрескиванию.

И, в-третьих, по сложности, а также по времени работ процесс постройки кирпичной трубы гораздо более трудоёмок.

Но есть фактор, заслуживающий отдельного упоминания. Касается он эстетического восприятия загородного коттеджа. Для многих домовладельцев вопрос, какой – кирпичной трубе или сэндвичу — отдать предпочтение, не актуален: по традиции они выбирают первый вариант. Но реализовать его можно лишь при гарантии прочности строения, и если печь стоит на мощном фундаменте.

В целом, застройщики выделяют следующие преимущества сэндвич труб для отвода продуктов горения:

• малогабаритность;
• возможность оперативно и легко установить дымоход, не привлекая печных специалистов;
• универсальность применения. Изделие можно выводить сквозь стены или крышу;
• наличие нескольких слоёв препятствует созданию сажевых отложений и образованию конденсата;
• устойчивость к экстремальным условиям и агрессивным средам (высокой температуре, химическим веществам и проч. ).

Нержавеющие дымоходы долговечны, не требуют защитной обработки и подходят практически ко всем типам котлов и печей

Из недостатков стоит отметить:

• высокая стоимость;
• срок эксплуатации, как показывает практика, ограничен 15-ю годами;
• возможность снижения герметичности системы дымоотвода.

Использовать эти изделия допускается в домах из любого стройматериала, но чаще возникает необходимость в установке сэндвич трубы на кирпичную трубу.

Для выполнения перехода на сэндвич трубу с кирпичной используются несколько методов.

1. Реализация этой задачи при помощи специальных квадратных насадок, крепящихся к трубе из кирпича.
2. Можно купить переходник с одноконтурной конструкции на двухконтурную. На кирпичную кладку устанавливается широкая площадка. Одноконтурная конструкция направляется вниз.

Совет! Образовавшиеся при монтаже зазоры заполните негорючим материалом.

Когда необходимо подобное соединение?

Использовать современные технологичные решения при обустройстве системы дымоудаления, отопления можно на любом этапе эксплуатации. При строительстве новых домов кирпичные дымоходы возводятся все реже. В большинстве случаев владельцы предпочитают круглую сэндвич-трубу, если она вписывается в экстерьер объекта. При взгляде на такое изделие можно предположить, что установлен стандартный металлический дымоход. Однако внутри предусмотрен слой теплоизоляционного материала, который дополнительно защищается металлом.

Подобные конструкции могут быть установлены на объектах любого целевого назначения. Они используются для отведения продуктов горения топлива разных видов. Замена кирпичного дымохода металлическим аналогом производится при разрушении первой конструкции, при потере привлекательности, например, когда выполняется обновление фасада, кровли. Может потребоваться частичный демонтаж старой надстройки из кирпича. Кроме того, сэндвич-конструкции используются для продления срока эксплуатации ветхого дымохода, если нет возможности произвести его замену.

Особенности выполнения перехода со специальным переходником

Подобные переходники рекомендуется приобретать только в специализированных магазинах стройматериалов. Хоть цена там повыше, чем на рынке, но так будет надёжнее с точки зрения качества изделий. Фирменным переходникам присущи следующие достоинства:

• изготавливаются из жаро- и кислотоупорной высококачественной нержавейки, вследствие чего способны выдерживать кратковременный сильный перегрев без потери долговечности;
• минимизируется сопротивление дымовым газам и исключается появление турбулентности в их потоке благодаря плавному переходу на сэндвич кирпичной трубы;
• конструкция позволяет надёжно и легко герметизировать стыки;
• обладают привлекательным внешним видом;
• в некоторых моделях могут быть реализованы различные опции. Например, поворот патрубка на угол 45 градусов.

Переходник имеет с одной стороны цилиндрическую форму, а с другой – квадратную. Внутри этого элемента присутствует слой базальтовой ваты. Так требуют нормы противопожарной безопасности.

Стыковка двух труб осуществляется специальным переходником из жаропрочной стали

Последовательность этапов работы по установке переходника с кирпичной трубы на сэндвич трубу вы найдете ниже. Кроме того, там представлены определенные нюансы, без знания которых не обойтись.

1. При монтаже используйте два таких элемента. Один из них закрепите на полу чердака, а второй – к потолку непосредственно над кирпичным дымоходом.
2. Выполнять монтаж сэндвич дымохода необходимо с соблюдением строительных норм. Внутренняя поверхность двухслойной трубы должна быть удалена от сгораемых конструкций не меньше, чем на 38 сантиметров. Это расстояние в полном объёме заполните негорючим материалом.
3. Иногда вовнутрь кирпичного канала запускают часть стального.
4. Для заделки швов во время монтажа понадобятся герметики. Они потребуются и, если пропускать дым станет не только дымоход, но и сама печь. Материал, который используется для заделки трещин, будет препятствовать проникновению в помещение пыли и продуктов сгорания даже сквозь незначительные щели. Стойкость герметика к воздействию высоких температур гарантирует пометка «Жаропрочный».
5. При переходе на круглое сечение с прямоугольного установите монтажную площадку, а также хомуты. Образование выступов конструкции и уменьшение сечения не допускается. Иначе возможно отсутствие тяги, либо, что не лучше, она будет действовать в обратном направлении.

Как устанавливается сэндвич труба на кирпичную трубу без заводского переходника

Нередко случается, что переходника с кирпичной трубы на сэндвич трубу в продаже вы просто не найдёте. Выполнить качественный переход можно и в этом случае. Однако потребуются большие временные затраты. Для этого вам предстоит выполнить следующие действия:

• выпилите в кирпичном основании отверстие круглой формы. Его размер должен быть примерно равен половине толщины кирпича. А диаметр ненамного превышать значение данного параметра внутренней части сэндвич-изделия;
• поместите в выпиленное отверстие внутреннюю часть конструкции.

Переходник можно соорудить своими руками из остатков любого металла

Совет! Возникшие зазоры заделайте предварительно подготовленным печным раствором.

• опорой внешней части конструкции служит кирпичное основание. После установки одного на другое заполните место стыка тем же раствором;
• на следующем этапе выполняется сам монтаж системы дымоотвода. Для этого все компоненты трубы последовательно вставьте друг в друга и зафиксируйте;
• в зоне прохода дымохода через крышу закрепите конструкцию обрезами металлического профиля, прикрутив их саморезами. Всю операцию по фиксации создаваемого сооружения проводите строго по отвесу.

Выполняем переход при помощи металлической площадки с патрубком

Этот метод позволяет выполнить обустройство дымохода без специального переходника.

Монтаж выполняйте в такой последовательности:

• вырежьте из металлической пластины площадку. Её размер должен совпадать с конфигурацией кирпичной части. Постарайтесь, чтобы пластина не выступала за её края;
• наметьте места крепления площадки к кирпичному проёму. Контролируйте, чтобы крепёж не располагался на краях кирпича или на швах;
• в заранее намеченных местах металлической пластины просверлите отверстия под саморезы. Сделайте отверстия и в кирпичной кладке, но уже под дюбеля;
• вставьте в проделанные отверстия дюбеля;
• на поверхность кладки нанесите силиконовый огнеупорный герметик;
• на слой герметика установите металлическую площадку;
• при помощи саморезов равномерно стяните её с кирпичной поверхностью;
• дав герметику высохнуть, приступайте к монтажу части системы дымоотвода из сэндвич трубы.

Пластина-переходник должна быть надежно закреплена на кирпичном основании

Установив самодельный переходник с патрубком, вы ускорите монтаж дымохода благодаря тому, что трубы прекрасно стыкуются друг с другом через отверстия с расширенным и суженным концом.

Какой способ лучше

Наиболее универсальный переходник выполняется в виде металлической монтажной площадки, с двумя патрубками посередине: один – сверху, другой – снизу. Площадка укладывается на старый кирпичный канал, в патрубки вставляются трубы сэндвича. При стыковке, как правило, образуются зазоры, для заделки которых используется герметик. Простой переходник подобного типа можно заказать у профессиональных жестянщиков. На данном фото изображен вышеописанный переходник.

При втором способе в приготовленное отверстие помещается внутренняя труба двойной конструкции, зазоры закрываются печным раствором. Внешнюю трубу, опирающуюся на кирпичи, обмазывают в местах соединения тем же раствором.

В любом случае главным требованием выступает обеспечение герметичности конструкции. Поэтому в качестве герметического состава применяют только специальный огнеупорный герметик для дымоходов.

Безусловно, применение переходников снижает трудозатраты на установку дымохода и делает соединения более надежными и долговечными.

Подгонка кирпичной трубы

Это – ещё один метод создания плавного перехода с кирпича на трубу круглого сечения. Суть технологии такова:

1. Отслужившую своё трубу демонтируют. На её остатках возводят огнеупорным кирпичом постепенно сужающуюся короткую надстройку. Она и служит в качестве переходника. Сужение формируется для того, чтобы на надстройку можно было установить специальный элемент части дымохода из сэндвич трубы. Называется он насадка нижняя или по-научному – переход моно-термо. Это изделие представляет собой прочное основание, на которое устанавливают ствол, набираемый из отрезков трубы. Чтобы уменьшить внешний размер кирпичной части дымохода, кирпич кладётся на длинный торец (ложок).
2. Внутреннюю поверхность надстройки необходимо оштукатурить – гладкая поверхность минимизирует сопротивление потоку газов.
3. Переход моно-термо устанавливается поверх кирпичной надстройки. Для герметичности и устойчивости его заливают смесью из камней и цементного раствора.

У дымоходов из кирпича демонтировать чаще приходится только наружную часть, поскольку расположенная в доме кладка находится, как правило, в удовлетворительном состоянии. А этот фактор виду малого веса и небольшой длины сэндвича допускает его установку без моно-термо перехода.

Выполнить работу самому или вызвать мастера

Сборка и установка сэндвич-дымопровода посильна практически каждому мужчине средних лет, с учетом необходимости работы на кровле. Однако надо иметь в виду, что ошибка в проектировании, выборе комплекта, монтаже конструкции может привести к неустойчивой работе печи или камина, появлению в доме угарных газов. Как следствие, для устранения отрицательных последствий необходимы будут дополнительные денежные затраты, потеря времени и нервов.

Чтобы их сэкономить, может быть лучше пригласить профессионалов, имеющих опыт установки этого типа дымоходов.

Чем изолировать металлическую трубу дымохода в бане или частном доме, а так же как правильно установить, закрепить и удлинить дымоход

Содержание:

1. Изоляция дымохода в бане
2. Чем обмотать металлический дымоход
3. Узнаем как утеплить металлический дымоход
4. Изготовление коробов
5. Установка дымохода
6. Крепление дымохода
7. Переход с кирпичной дымовой трубы на металлическую
8. Некоторые правила монтажа

Вопрос: «Чем изолировать металлическую трубу дымохода?» задают очень часто. Это приходится делать от таких разрушающих факторов:

• перегрев сооружения;
• протечка в стыковых местах.

Изоляцию рекомендуют производить комплексную (гидро- и противопожарную термоизоляцию).

Изоляция дымохода в бане

Решая проблему, чем изолировать металлическую трубу дымохода в бане, в приоритет необходимо ставить безопасность людей.

Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.

Чаще всего баня строится из древесины, а как известно, этот материал легко возгораемый. Многие ошибочно полагают, что обивка потолка листами из металла будет отличной защитой, и, что больше изолировать не нужно.

Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.

Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:

• Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.
• Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

Находкой для бани называют сэндвич — трубы, для которых характерна высокая безопасность. С ними об изоляции не стоит беспокоиться. Это сооружение сконструировано из нескольких секций, легко вставляемых одна в другую. Это подойдет даже для бани с металлической печкой.

Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.

Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.

На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.

Чем обмотать металлический дымоход

Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.

Буржуйка 2 Монтаж и утепление дымохода

Смотрите это видео на YouTube

ВАЖНО! Самое главное, что нужно знать, выполняя утепление – это то, что для него нельзя брать покрытие, которое содержит горючие вещества.

Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов чаще всего используют:

1. Волокнистый стройматериал;
2. Минеральную вату;
3. Стекловату.

Узнаем как утеплить металлический дымоход

Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.

Утепление дымохода часть 3 (заключительная)

Смотрите это видео на YouTube

Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.

Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.

Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.

В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.

При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.

Не проделанные вовремя мероприятия по утеплению трубы дымохода, могут стать подосновой для нарушения целостности дома из-за разрушения.

Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.

Изготовление коробов

Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.

При изготовлении короба нужен следующий инструментарий:

1. Ножницы по металлу.
2. Лист оцинкованный.
3. Саморезы.
4. Цыркуль.
5. Дрель.

Типичные ошибки при установке печей и дымоходов

Смотрите это видео на YouTube

Дальнейшая последовательность действий:

• Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
• Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
• Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
• Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
• От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
• Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.

По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.

Установка дымохода

Монтаж дымохода сэндвич своими руками: нюансы, советы

Смотрите это видео на YouTube

Проблема, как правильно установить дымоход из металлических труб, решается не настолько легко, как кажется на первый взгляд. Очень важно, чтобы он функционировал так, как следует.

Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.

Всякая постройка данного вида делается по таким принципам:

• Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
• Относительно конденсата. При этом данный тройник не применяют.

Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).

Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.

Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.

Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности

Смотрите это видео на YouTube

Ее избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.

Далее вырезается проем и выводится труба. Изнутри место прохождения защищается подкрышным листом, а с внешней стороны выставляется крышная разделка.

Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.

Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба  наращивается до необходимой длины. Ее края закрывают крышкой — зонтом. Он будет защищать от атмосферных осадков.

Крепление дымохода

После прохода через чердак, заготовка выводиться на крышу. При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.

Дымоходы.

Смотрите это видео на YouTube

При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.

Для надежности дымоход закрепляют к  стене специальными кронштейнами.  Они могут содержаться уже в готовом комплекте при покупке, а еще их не трудно изготовить самостоятельно из металлического уголка.

Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.

Переход с кирпичной дымовой трубы на металлическую

Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.

Урок №12.Кладка трубы.Как класть кирпичные трубы?

Смотрите это видео на YouTube

Чтобы удлинить кирпичный дымоход, следует сделать плоскую стальную площадку с патрубком. Диаметр патрубка должен отвечать диаметру заготовки для удлинения.

Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.

А теперь все действия удлинения по — порядку:

• На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
• Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
• Площадку ставят на основание из кирпича, на которое предварительно нанесет огнеустойчивый герметик.
• После этого площадка равномерно по всему периметру притягивается саморезами.
• Далее монтировать этот переход можно только после полного высыхания герметика.

Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.

Некоторые правила монтажа

1. Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
2. Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
3. Для очистки от конденсата монтируют спецзаглушки.
4. За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
5. При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
6. Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
7. Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.

Решая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.

Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.

Переход с кирпичной трубы на сэндвич. Переход со специальным переходником

Русская печь, внутри которой потрескивают дрова, является символом добрых семейных традиций и уюта. Мастера своего дела передавали искусство кладки кирпичных дымоходов новым поколениям. Современные строительные материалы и технологи обеспечивают возможность установки дымоходов, устойчивых к коррозии. Так, например, когда возникает необходимость замены верхней части конструкции дымохода, делается переход с кирпичной трубы на сэндвич.

Переход с кирпичного канала на металлический может понадобиться как при установке нового дымохода, так и при ремонте старого

Содержание

• 1 Преимущества и недостатки сэндвич-трубы дымохода
• 2 Особенности перехода с специальный переходник
• 3 Как установить сэндвич-трубу на кирпичную трубу без заводского переходника
• 4 Переход осуществляем с помощью металлической площадки с трубой
• 5 Фитинг для кирпичной трубы

Преимущества и недостатки дымоходной трубы сэндвич

Однозначно ответить на вопрос, какая труба лучше – сэндвич или кирпич, сложно. Правильный выбор определяется многими факторами.

Во-первых, немаловажное значение имеет вес готовой конструкции. Найдя в справочниках необходимые данные и проделав нехитрые арифметические расчеты, можно получить очень интересную цифру: кирпичная труба более чем в 30 раз тяжелее сэндвич-трубы. Разумеется, при той же высоте и диаметре выхлопной системы ядовитых газов.

Во-вторых, вопрос надежности конструкции. Любое движение деревянной конструкции или фундамента дома из другого более прочного строительного материала может в худшем случае привести к прорыву трубы, а в лучшем к ее трещине.

И в-третьих, сложность и время возведения кирпичной трубы гораздо более трудоемки.

Но есть фактор, заслуживающий особого упоминания. Это касается эстетического восприятия загородного коттеджа. Для многих домовладельцев вопрос, отдать предпочтение кирпичной трубе или сэндвичу, не актуален: по традиции они выбирают первый вариант. Но осуществить его можно только при гарантии прочности конструкции и если печь стоит на прочном фундаменте.

В целом разработчики выделяют следующие преимущества сэндвич-труб для отвода продуктов сгорания:

• малые габариты;
• возможность быстро и просто установить дымоход без привлечения печников;
• универсальность применения. Продукт может быть выставлен через стены или крышу;
• наличие нескольких слоев препятствует образованию сажистых отложений и образованию конденсата;
• устойчивость к экстремальным условиям и агрессивным средам (высокая температура, химикаты и т.д.).

Нержавеющие дымоходы долговечны, не требуют защитной обработки и подходят практически ко всем типам котлов и печей

Из недостатков стоит отметить:

• высокая цена;
9срок службы 0009, как показывает практика, ограничен 15 годами;
• возможность уменьшения герметичности дымоходной системы.

Допускается использование этих изделий в домах из любого строительного материала, но чаще возникает необходимость установки сэндвич-трубы на кирпичную трубу.

Для выполнения перехода на сэндвич-трубу с кирпичом используется несколько способов.

1. Реализация этой задачи с помощью специальных квадратных насадок, прикрепленных к кирпичной трубе.
2. Можно купить переходник с одноконтурной конструкции на двухконтурную. На кирпичную кладку устанавливается широкий уголок. Одноконтурная конструкция идет вниз.

Совет! Образующиеся при монтаже зазоры необходимо заполнить негорючим материалом.

Особенности перехода со специальным переходником

Такие переходники рекомендуется приобретать только в специализированных магазинах строительных материалов. Хотя цена там выше, чем на рынке, зато будет надежнее с точки зрения качества продукции. Фирменным адаптерам присущи следующие преимущества:

• изготовлены из жаростойкой и кислотостойкой высококачественной нержавеющей стали, в результате чего выдерживают кратковременные сильные перегревы без потери прочности;
• сведено к минимуму сопротивление дымовым газам и устранена турбулентность в их течении за счет плавного перехода на сэндвич кирпичной трубы;
конструкция
• позволяет надежно и легко герметизировать стыки;
• имеют привлекательный внешний вид;
• некоторые модели могут иметь различные опции. Например, поворот трубы под углом 45 градусов.

Переходник имеет цилиндрическую форму с одной стороны и квадратную с другой. Внутри этого элемента находится слой базальтовой ваты. Так требуют нормы пожарной безопасности.

Стыковка двух труб осуществляется специальным переходником из жаропрочной стали

С последовательностью действий по установке переходника с кирпичной трубы на сэндвич-трубу можно ознакомиться ниже. Кроме того, там представлены определенные нюансы, без знания которых не обойтись.

1. При монтаже используйте два таких элемента. Закрепите один из них на мансардном этаже, а второй — на потолке прямо над кирпичным дымоходом.
2. Установка сэндвич-дымохода необходима с соблюдением строительных норм. Внутренняя поверхность двухслойной трубы должна быть удалена от сгораемых конструкций не менее чем на 38 сантиметров. Заполните это расстояние полностью негорючим материалом.
3. Иногда внутрь кирпичного канала запускают кусок стали.
4. Для герметизации стыков при монтаже потребуются герметики. Они потребуются и в том случае, если дым будет проходить не только через дымоход, но и саму печь. Материал, используемый для заделки щелей, предотвратит попадание пыли и продуктов горения в помещение даже через небольшие щели. Стойкость герметика к высоким температурам гарантируется знаком «Термостойкий».
5. При переходе на круглое сечение с прямоугольного установите монтажную площадку, а также хомуты. Не допускается образование выступов конструкции и уменьшение сечения. В противном случае может быть недостаток тяги, или, что не лучше, она будет действовать в обратную сторону.

Как установить сэндвич-трубу на кирпичную трубу без заводского переходника

Часто бывает, что переходника с кирпичной трубы на сэндвич-трубу просто нет в продаже. В этом случае можно сделать качественный переход. Однако это займет много времени. Для этого необходимо выполнить следующие действия:

• вырезать круглое отверстие в кирпичном основании. Его размер должен быть примерно равен половине толщины кирпича. А диаметр немного превышает значение этого параметра внутренней части сэндвич-изделия;
• поместите внутреннюю часть конструкции в выпиленное отверстие.

Адаптер можно собрать своими руками из остатков любого металла

Совет! Заделайте образовавшиеся щели предварительно приготовленным печным раствором.

• Фундамент внешней части строения – кирпичный цоколь. Установив один на другой, заполните стык этим же раствором;
• следующим шагом будет установка дымохода. Для этого последовательно вставьте все составляющие трубы друг в друга и зафиксируйте;
• в зоне прохода дымохода через крышу закрепить конструкцию отрезками металлического профиля, прикрутив их саморезами. Проведите всю операцию по фиксации созданной конструкции строго по отвесу.

Переход осуществляем с помощью металлической площадки с трубой

Этот способ позволяет оформить дымоход без специального переходника.

Установить в следующей последовательности:

• вырезаем накладку из металлической пластины. Его размер должен соответствовать конфигурации кирпичной части. Следите за тем, чтобы тарелка не выступала за свои края;
№
• отмечают места крепления площадки к кирпичному проему. Проверить, чтобы крепеж не располагался по краям кирпича или по швам;
• Просверлите отверстия под саморезы в заранее предусмотренных местах на металлической пластине. Проделайте отверстия в кирпичной кладке, но уже под дюбели;
• вставить в сделанные в дюбелях отверстия;
• нанести силиконовый огнеупорный герметик на поверхность кладки;
• установить на слой герметика металлическую прокладку;
• с помощью шурупов равномерно стянуть с кирпичной поверхности;
• дав герметику высохнуть, приступайте к монтажу части дымохода из многослойной трубы.

Переходная плита должна быть прочно закреплена на кирпичном основании

Установив самодельный переходник с трубой, вы ускорите монтаж дымохода за счет того, что трубы идеально стыкуются между собой через проемы с расширенным и зауженный конец.

Фитинг для кирпичной трубы

Это еще один метод создания плавного перехода от кирпичной трубы к круглой. Суть технологии в следующем:

1. Демонтируйте свою старую трубу. На его остатках из огнеупорного кирпича построена постепенно сужающаяся короткая надстройка. Он служит адаптером. Ограничение формируется таким образом, чтобы на надстройку можно было установить специальный элемент дымоходной части из сэндвич-трубы. Называется нижняя насадка или по-научному – переход монотермо. Это изделие представляет собой прочную основу, на которую устанавливается бочка, набранная из отрезков трубы. Для уменьшения внешнего размера кирпичной части дымохода кирпич кладут на длинный конец (ложки).
2. Внутренняя поверхность надстройки должна быть оштукатурена – гладкая поверхность минимизирует сопротивление газовому потоку.
3. Монотермопереход устанавливается поверх кирпичной надстройки. Для герметичности и устойчивости заливается смесью камней и цементного раствора.

В кирпичных дымоходах часто приходится демонтировать только наружную часть, так как кладка, расположенная в доме, находится, как правило, в удовлетворительном состоянии. И этот фактор за счет небольшого веса и небольшой длины сэндвича позволяет его монтаж без монотермоперехода.

Сантехника с трубками PEX | Family Handyman

Трубка PEX — это простая в установке альтернатива медной трубе. Гибкие трубы PEX, давно используемые в системах лучистого отопления, идеально подходят для водопроводных сетей, поскольку их легко прокладывать сквозь стены и полы и с ними легко работать.

1 / 24

Семейный мастер на все руки

Преимущества PEX

Гибкая трубка PEX, поставляемая в виде длинных мотков, имеет ряд преимуществ по сравнению с традиционными трубами. Во-первых, обычно вы можете совершать длительные непрерывные пробежки, избавляясь от большинства локтей и суставов. Вы можете прокладывать длинные прогоны через балки и шпильки. Во-вторых, PEX не потеет в условиях высокой влажности, а также устойчив к разрыву, даже если леска промерзнет. В-третьих, суставы легче. Вы добавляете фитинги, просто обжимая металлические кольца поверх зазубренных фитингов с помощью специального обжимного инструмента.

2 / 24

Семейный мастер на все руки

Используйте одинаковые материалы

Существует несколько разных производителей PEX. Очень важно знать, с какой маркой труб вы работаете, и устанавливать соединители и фитинги только этого производителя. Если вы смешиваете и сочетаете материалы, вы аннулируете свою гарантию и можете не пройти проверку. Наихудший сценарий: вы получите протекающие трубы и повреждение водой. Не все продукты имеют узнаваемую маркировку, поэтому оставьте несколько этикеток на упаковке, чтобы успокоить инспектора и использовать его в будущем.

3 / 24

Семейный мастер на все руки

Изготовление обжимных соединений на фитингах водопроводной линии PEX

Сердцем и душой системы PEX является комбинация зазубренного фитинга и обжимного кольца. Нет необходимости в припое, клее или трубных ключах — просто поместите обжимное кольцо на конец трубы PEX, наденьте трубу на зазубренный фитинг и используйте специальный обжимной инструмент, чтобы сжать кольцо. Просто убедитесь, что кольцо отцентровано над зазубриной, и полностью надавите на ручки обжимного инструмента. Обжимные кольца и хомуты являются двумя наиболее распространенными методами герметизации соединений водопроводных труб PEX.

4 / 24

Семейный мастер на все руки

Нож PEX

Отрежьте PEX под прямым углом для получения герметичных соединений. Резаки PEX, такие как этот резак для пластиковых труб и трубок, доступны в домашних центрах и в Интернете.

5 / 24

Family Handyman

Врезные фитинги

Врезные фитинги используйте только там, где есть доступ к стыку. Эти фитинги не требуют специального инструмента. Вы просто вставляете трубу в отверстия. Прижмите внешнее кольцо к фитингу, чтобы освободить трубу.

6 / 24

Семейный мастер на все руки

Зажимы «тюльпан» — это просто

Существует множество различных способов присоединения PEX к фитингам, но зажимы «тюльпан» — один из самых простых. Они легко доступны и относительно недороги, и вы знаете, когда они установлены правильно, потому что язычок зажима будет заметно защемлен.

7 / 24

Семейный мастер на все руки

Фитинги для душевого клапана

Для душевых клапанов используйте резьбовые фитинги для водопровода PEX. Затяните фитинги перед обжимом водопроводной линии PEX. Пластиковый кронштейн формирует самые острые 9Угол 0 градусов разрешен для этой марки PEX.

8 / 24

Семейный мастер на все руки

Запорные клапаны PEX

Вставьте специальные запорные клапаны PEX на линии подачи горячей и холодной воды. Вы также можете использовать стандартные запорные клапаны с резьбовыми соединениями для перехода на PEX.

9 / 24

Семейный мастер на все руки

Колено с ушком

Используйте фитинги с ушком, разработанные для PEX, для держателей душа и изливов ванны.

10 / 24

Семейный мастер на все руки

Ремонт или замена перегибов

Перегибы случаются. Вы можете исправить перегибы с помощью фена, но PEX имеет тенденцию к повторному перегибу в месте, где ранее был перегиб, особенно если трубе необходимо сделать изгиб в месте перегиба. Лучше всего вырезать перегибы и использовать более короткие участки трубы в другом месте. Если вы получили небольшой перегиб в середине длинного прямого участка и не хотите его обрезать, нагрейте трубу с помощью фена, а затем закройте поврежденный участок подвеской или скобой для истирания. Это поможет трубе сохранить форму.

11 / 24

Семейный мастер на все руки

Защитите свой PEX

PEX расширяется и сжимается при изменении температуры, что заставляет трубы двигаться вперед и назад. Даже малейшее движение в течение нескольких лет может изнашивать дыру в трубах PEX, особенно если они трутся о что-то абразивное.

Вы можете защитить свою трубу с помощью зажимов от истирания, покрыть трубу недорогой изоляцией для труб или закрыть ее трубой большего размера. Трубы, залитые бетоном (например, для обогрева пола), подходят, потому что бетон удерживает их на месте. И трубы, проходящие прямо через деревянные стойки и балки, тоже подходят — просто защитите трубу в местах, где она изгибается при прохождении.

12 / 24

Семейный мастер на все руки

Абразивные и подвесные зажимы

Если ваша труба соприкасается с балкой, воздуховодом, электрической коробкой или стальной стойкой, или она проходит через блочную стену или бетонную плиту, ее необходимо защитить с помощью зажим для истирания или подвесной зажим.

13 / 24

Семейный мастер на все руки

Переходы на другие типы труб

Если вы добавляете ванную для гостей или, наконец, получаете ванну для стирки, которую вы обещали в течение последних пяти лет, вам придется присоединиться к PEX к существующая система. Убедитесь, что вы перекрыли основную подачу воды, затем слейте воду из линий. Используйте специальные переходные фитинги, показанные (слева), для перехода от меди, ХПВХ или стали. Припаяйте, приклейте или нарежьте резьбу на переходном фитинге, затем обожмите линию PEX на фитинге с зазубринами.

14 / 24

Семейный мастер на все руки

Прокладка линии без стыков

Вы можете прокладывать линию PEX, как в обычной водопроводной системе, с 3/4-дюйм. основные линии и 1/2 дюйма. ответвления. Вы также можете использовать «коллекторную» систему, в которой вы используете 1/2-дюймовый. линию к каждому прибору из центральной точки.

Сначала запустите основные линии. Если вы пропускаете PEX через балки или шпильки, просверлите 3/4 дюйма. отверстия для 1/2 дюйма. трубопровод и 1-дюйм. отверстия для 3/4 дюйма. трубопровод. Попросите помощника подавать леску, чтобы она не перекручивалась и не запутывалась. Некоторые производители рекомендуют добавлять абразивные зажимы в каждое отверстие. Вы должны использовать их для PEX, который проходит через металлические шпильки, и пластин для защиты гвоздей, когда трубка проходит в пределах 1-1/2 дюйма от поверхности шпильки или балки. После того, как вы проведете свою основную линию, вернитесь назад и отметьте расположение каждой ответвления, оставив 1 дюйм. зазор для тройника с колючками.

15 / 24

Семейный мастер на все руки

Поддержка длинных участков

Там, где труба проходит вдоль поверхности, обязательно подкрепляйте ее через каждые 16–24 дюйма специальными хомутами PEX для уменьшения провисания.

16 / 24

Семейный мастер на все руки

Лучше всего хоум-раны

Вы можете установить PEX с магистральными линиями и ответвлениями к каждому светильнику, но лучше использовать хоум-раны. Хоум-ран – это одна линия, которая идет прямо к приспособлению, начиная с коллектора. Хоум-раны требуют большего количества труб, но обеспечивают более сильный и постоянный поток воды. Кроме того, установка хоумранов выполняется быстро и требует всего два соединения (одно на коллекторе и другое на конце крепления), что уменьшает утечки.

Вы также можете использовать гибридную систему, в которой вы работаете на 3/4 дюйма. горячую и холодную линии к набору светильников, например, в ванной, и установите меньший коллектор за панелью доступа. Затем сделайте короткие прогоны по 1/2 дюйма. линии к каждому прибору. Еще одна интересная особенность хоум-ранов заключается в том, что у каждого фитинга есть собственное отключение на коллекторе. Это означает, что вы можете отключить только этот фитинг, чтобы выполнить какую-то работу — вам не нужно отключать воду во всем доме.

17 / 24

Семейный мастер на все руки

Увеличьте размер, чтобы избежать низкого давления

Внутренний диаметр 1/2 дюйма. PEX меньше, чем у 1/2 дюйма. медные (и еще меньше с арматурой). Если вы вырываете медь и заменяете ее трубой PEX того же размера, поток воды к арматуре может быть заметно меньше, когда вы закончите. Если вы работаете над домом, который имеет менее 45 фунтов. давления или скорости потока менее 4 галлонов в минуту, убедитесь, что вы установили хоумраны, и рассмотрите возможность увеличения размера до 3/4 дюйма. трубка. Простой способ проверить давление воды — подсоединить манометр с нагрудником для шланга (продается в домашнем центре) к крану. Чтобы проверить скорость потока, просто посмотрите, сколько галлонов воды вливается в 5-галлонное ведро за одну минуту.

18 / 24

Семейный мастер на все руки

Управляйте своей катушкой с помощью эластичного шнура

Одна из жалоб на работу с PEX заключается в том, что катушки имеют собственное мнение. Как только полоса удаляется с катушек, они имеют тенденцию взрываться во всех направлениях. Чтобы избежать этого, используйте банджи-шнуры, чтобы держать катушки под контролем. Оставьте шнуры включенными и размотайте ровно столько, сколько вам нужно. Если ваша катушка упакована в пластик, не снимайте ее. Иногда вы можете просто вывести трубу из самой внутренней части катушки. Если у вас есть только несколько участков меньшего размера или короткие участки для установки, купите отрезки прямой трубы — с ней намного проще работать.

19 / 24

Семейный мастер на все руки

Прогрев холодных труб

Наш специалист по сантехнике Лес знает сантехника, который работал в северном Висконсине посреди зимы. В здании не было отопления, и все трубы и арматура были на морозе. Когда топили печь и включали воду, протекали десятки. Большинство производителей PEX рекомендуют работать с трубами при температурах выше нуля. Труба не должна нагреваться по всей длине, только там, где вы делаете соединение. Вы можете нагреть эти холодные трубы и фитинги с помощью теплового пистолета или фена, оставить их на некоторое время в теплом автомобиле или хранить фитинги в кармане. Черт возьми, вы даже можете прогреть трубу в термосе с горячей водой.

20 / 24

Семейный мастер на все руки

Заблаговременное планирование ответвлений

Существует несколько вариантов вывода PEX через стену (отводы). Если трубопровод будет открытым, скажем, для раковины на пьедестале или унитаза, купите медный патрубок и обожмите его на PEX. Тогда используйте стандартные запорные вентили. Если отвод будет скрыт, например, внутри шкафа, или вас не смущает внешний вид открытой линии PEX, используйте запорный клапан PEX с зазубринами.

Какой бы метод вы ни использовали, не забудьте добавить пару дополнительных креплений рядом с заглушкой для повышения устойчивости.

21 / 24

Семейный мастер на все руки

Используйте угловые фитинги для тугих поворотов

Не рискуйте, обжимая PEX в углах. Делайте крутые повороты с помощью фитингов под углом 90 градусов.

22 / 24

Семейный мастер на все руки

Установка PEX непосредственно в арматуру

Многие сантехники предпочитают прокладывать PEX непосредственно в арматуру, чтобы им не приходилось закапывать арматуру в стены. Трудно держать PEX идеально прямо, когда PEX выходит из стены, поэтому другой вариант — использовать 9Медный отвод 0 градусов, когда вы проводите линию к туалету или другому приспособлению, где будет виден ваш запорный клапан.

23 / 24

Семейный мастер на все руки

Избегайте перегибов в узких углах

Гибкость PEX упрощает работу. Его можно согнуть вокруг довольно острых углов без необходимости использования локтя. Но если вы попытаетесь согнуть его слишком сильно, вы в конечном итоге перегнёте его. Установка опоры для изгиба предотвратит это, а также защитит трубу от истирания.

24 / 24

Семейный мастер на все руки

Держите PEX подальше от горячих предметов

PEX — это пластик, а пластик плавится. Так что держите трубы PEX подальше от горячих предметов. Стандарты обычно требуют, чтобы PEX находился на расстоянии не менее 18 дюймов от водонагревателя и 6 дюймов от одностенных дымоходов на газовых водонагревателях. И держитесь подальше от дымоходов печей, труб дровяной печи и любых других предметов, которые нагреваются.

Первоначально опубликовано: 25 ноября 2019 г.

Краткая история материалов для труб

Канализационные системы в той или иной форме существуют уже тысячи лет. По мере развития технологий материалы трубопроводов менялись, повышая их долговечность и функциональность. Со всеми этими изменениями с течением времени большинству коммунальных предприятий приходится иметь дело с несколькими материалами трубопроводов, каждый из которых имеет разные проблемы с обслуживанием и разный срок службы.

Ранние канализационные системы

Первые канализационные трубы были построены из кирпича и раствора в долине Инда в 2500 г. до н.э. Некоторые из этих систем, построенных персами, македонцами и минойцами, содержали выложенные кирпичом ямы, похожие на современные септические системы. В конце концов, римляне и греки построили обширные открытые канализационные системы из кирпича и камня, которые отводили сточные воды и мусор в выгребные ямы, построенные из камня или бетона. Затем твердые частицы оседали на дно, а жидкость стекала в близлежащие водоемы. После падения Римской империи Европа вступила в средние века, и многие из этих канализационных систем пришли в упадок, поскольку санитария и чистота стали менее важными.

Материалы 1800-х годов

Только в начале девятнадцатого века урбанизация создала большую проблему болезней, которую снова подхватили санитарные меры. Канализационные технологии быстро развивались в течение следующих нескольких десятилетий, когда на рынок вышли новые материалы для труб, а новые технологии изменили отрасль. Каждый из этих новых материалов нашел популярность и успех в разных регионах. Первые гидротехнические сооружения в Соединенных Штатах были установлены в Филадельфии в 1802 году. Многие из этих ранних систем все еще строились из кирпича и раствора. Линии должны были быть намного больше, чтобы учесть грубый интерьер, и требовали большей структурной поддержки. Со временем коррозионные материалы в канализации также истощили раствор, что побудило города инвестировать в другие, более новые материалы.

Одним из новых материалов для производства труб, получивших широкое распространение, была деревянная труба. Эти трубы были двух видов: клепка, сделанная путем прессования скошенных досок вместе со стальной окантовкой, или бревенчатая, сделанная путем выдалбливания середины бревна. Эти типы труб были установлены по всей территории Соединенных Штатов, от Филадельфии до Портленда, штат Орегон. Совсем недавно, в июле 2018 года, бригады раскопали деревянную бревенчатую трубу в центре города Спокан, штат Вашингтон, на границе с Айдахо.

Новые материалы для современности

К 1900-м годам стеклокерамика стала предпочтительным материалом для труб в большинстве городов. Впервые обнаруженная в Вавилонии в 4000 г. до н.э. стекловидная глина производится путем обжига глиняных труб и добавления соли в печь для получения пара. Глиняные трубы очень тяжелые и требуют водного или железнодорожного транспорта, а это означает, что многие города могли установить их только при наличии местных запасов глины. Несмотря на свою популярность, стеклокерамика требует осторожности при укладке.

Другим популярным материалом в то время был волокнистый трубопровод, более известный как труба Оранжбург, названный в честь одного из его производителей, Orangeburg Manufacturing Company. Волокнистый трубопровод был создан путем пропитки древесных волокон каменноугольным пеком. Этот материал для труб стал популярным для ряда применений: водопровод, канализация, электрические линии и многое другое. Его популярность росла на протяжении 1800-х и в начале 19 века.00с. Его популярность снизилась, начиная с конца 1960-х годов, когда на рынок вышел ПВХ. Сегодня трубка Orangeburg не используется из-за ее короткого срока службы.

Чугун также был популярным материалом в то время. Первые чугунные трубы были установлены в Версале в 1664 году. В Соединенных Штатах первые чугунные трубы были установлены в Филадельфии в 1810-х годах для замены изношенных еловых бревенчатых труб. В конце концов, Филадельфия была полностью покрыта чугунными трубами из-за его долговечности и способности выдерживать более высокое давление воды. Многие современные канализационные трубы имеют чугунные трубы. Однако чугун имеет высокий риск коррозии, поэтому были разработаны различные покрытия, помогающие замедлить процесс коррозии. Одним из самых популярных покрытий был чугун с цементной футеровкой.

Повышенная износостойкость

В 1950-х годах трубы из ковкого чугуна стали усовершенствованием чугуна. Он обладает более высокой прочностью и аналогичной коррозионной стойкостью, что делает его привлекательным материалом для использования в системах водоснабжения и водоотведения. Подобно чугуну, было также разработано много типов футеровки для предотвращения коррозии внутри трубопровода.

В то время популярность бетонных труб также росла, хотя они были значительно тяжелее и дороже. Предварительно напряженная железобетонная цилиндрическая труба была впервые изготовлена ​​в 1942 и состоит из тонкого стального кольца, залитого бетоном. Этот тип материала труб все еще устанавливается сегодня и обычно используется для труб большего диаметра, линий ливневой канализации и водопроводов.

Наконец, пластиковые трубы, включая трубы из ПВХ, АБС и РЕХ, стали широко использоваться. Хотя ПВХ был впервые разработан в 1860-х годах, он не получил распространения до 1950-х и 60-х годов, когда более точные методы экструзии позволили обеспечить более надежное производство. Сегодня пластиковые трубы становятся все более популярным материалом для труб, который используется для всего: от канализационных отводов и сантехники в жилых домах до газораспределения и химической обработки. Он обладает одними из самых высоких показателей коррозионной стойкости и обещает длительный предполагаемый срок службы, хотя на сегодняшний день он находится в земле всего около 60 лет, что намного меньше таких материалов, как глина, срок службы которых может превышать 125 лет. .

Сегодня почти все эти материалы для труб используются где-то в Соединенных Штатах, хотя срок службы многих из них подходит к концу. Каждый тип материала имеет свои преимущества и недостатки; каждый лучше работает в определенных приложениях или при определенных условиях. А их обслуживание — очистка, ремонт и улучшение — требует специальных знаний. По мере увеличения инвестиций в нашу национальную инфраструктуру долговечность этих материалов будет по-прежнему оставаться ключевым фактором.

Хотите узнать больше об обслуживании канализационных сетей? Ознакомьтесь с нашим бесплатным учебным пособием Обслуживание канализации 101 :



Кирпичная канализация Фото предоставлено Лесом Чатфилдом через Flickr (CC BY 2.0). Деревянная водопроводная труба Фото предоставлено Катрианой Николсон через Flickr (CC BY-SA 2.0). Бетонная ливневая труба. Предоставлено Аароном Волкенингом через Flickr (CC BY 2.0).

Как найти водопроводные трубы в кирпичных стенах [5 лучших методов]

При поиске водопроводных труб внутри кирпичных стен можно использовать электронный искатель для обнаружения металлических и пластиковых труб, по которым течет вода. Для более точного и надежного поиска труб в кирпиче используйте настенный сканер. Стандартный металлоискатель — очень точный инструмент для поиска металлических труб в кирпичных стенах. Кроме того, трубы иногда проходят через ваш чердак или подвал. Стоит проверить эти места, чтобы получить представление о пути, по которому следуют ваши трубы.

Содержание

Трубы проходят сквозь кирпичные стены?

Если в вашем доме кирпичные стены, через них будет проходить водопровод. Тем не менее, вы также должны учитывать размер вашего дома при поиске способа обнаружения труб. В одноэтажных домах сантехника часто находится в подвале под домом. В этом случае трубы внутри ваших стен будут подниматься только на минимальную высоту, необходимую для подачи сантехнических приборов, таких как раковины и душевые кабины. Однако в многоэтажных домах трубы проходят через стены на верхние этажи.

• Дома с кирпичными стенами будут иметь трубы внутри стен.
• Если у вас одноэтажный дом, трубы могут начинаться на уровне земли и подниматься только на высоту, достаточную для подвода воды к сантехническим приборам.
• Трубы в многоэтажных домах проходят через стену и обслуживают верхний и нижний этажи.
• Трубы могут проходить из-под вашего дома (из вашего подвального помещения или подвала) или с вашего чердака.

Перед поиском труб другими методами рекомендуется проверить подвал, подвал и чердак. Вы не только получите хорошее представление о том, где проходят трубы, вы также узнаете, будут ли они высоко или низко в стене. Трубы в подвале начинаются в нижней части стены и поднимаются только настолько, насколько им нужно, чтобы питать ваши раковины, туалеты и душевые. Трубы на чердаке будут спускаться с верхней части стены.

Может ли искатель гвоздей обнаружить водопроводные трубы в кирпичных стенах?

Высококачественный электронный искатель шипов с режимом глубокого сканирования и возможностью обнаружения металла сможет найти водопроводные трубы в ваших стенах. Простой лазерный искатель или магнитный искатель не являются надежным способом найти точное местонахождение водопроводной трубы в вашей стене. Вам понадобится искатель шипов с экраном, чтобы вы могли определить, что обнаружил искатель шипов.

• Этот электронный искатель гвоздей способен находить трубы в кирпичных стенах.
• Ваш искатель шпилек нуждается в режиме глубокого сканирования и обнаружении металла, чтобы его можно было использовать для поиска труб в кирпиче.
• Простые искатели шпилек без экрана бесполезны для поиска водопроводной трубы в стене.
• Включите холодную и горячую воду в комнате, чтобы заполнить трубы водой и помочь вашему искателю шипов обнаружить их.

Большинство искателей шпилек не обнаружат пластиковые трубы, если по ним не течет вода. Это связано с тем, что пластиковые трубы не имеют большой твердой массы. Тем не менее, вы можете помочь своему искателю гвоздей обнаружить пластиковые трубы, включив горячую и холодную воду во всех раковинах и душах в комнате. Вода, текущая по трубе, превращает полую трубу в твердый объект, насколько это касается вашего искателя гвоздей. Пластиковые трубы вы сможете проткнуть даже сквозь кирпич.

Сканер стены датчика обнаружения стержня – 5 в 1 Электронный локатор датчика стержня Искатели деревянных балок Детектор стены Обнаружение центра края с ЖК-дисплеем для обнаружения металлических шпилек провода переменного тока в реальном времени (серебро)

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

5 способов найти водопроводные трубы в кирпичных стенах

Сверление кирпичной стены без точного расположения водопровода может привести к дорогостоящим утечкам воды. Чтобы не рисковать затоплением и повреждением конструкции дома, воспользуйтесь одним из приведенных ниже способов, чтобы легко найти трубы за кирпичом.

Искатель стоек

Электронный искатель стоек с режимом глубокого сканирования — один из лучших и самых доступных инструментов для определения расположения сантехники в кирпичных стенах. Чтобы использовать искатель шипов для этой работы, вы должны:

• Использовать электронный искатель шипов с выводом на экран.
• Установите искатель шипов в режим «глубокого сканирования».
• Включите горячий и холодный краны в комнате, чтобы пустить воду по всем трубам.
• Начните сканирование стены из стороны в сторону.
• Отметьте каждый предмет, обнаруженный вашим искателем шипов.
• Сделайте пометку, когда ваш искатель шипов обнаружит металл — вероятно, это металлическая водопроводная труба.
• Удалите все элементы, которые определит ваш искатель шипов как «провода под напряжением» — это электрические, а не водопроводные.

Важно отметить, что простой магнитный искатель не лучший выбор. Большая часть сантехники в стене сделана из меди, которая немагнитна. Магнит полностью проигнорирует эти трубы.

Настенный сканер

При поиске труб в кирпичных или бетонных стенах настенный сканер более точен, чем искатель стоек. У хорошего настенного сканера есть режим «бетон». Используйте этот параметр при поиске труб в кирпичной стене. Затем выполните те же шаги, что и для электронного искателя шипов. Это включает в себя открытие всех кранов в комнате, чтобы заполнить трубы водой. Настенный сканер дороже, чем искатель гвоздей, но он более точен и надежен.

Сканер обнаружения стен и полов BOSCH D-TECT 120

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

Металлоискатель

Если вы уверены, что внутристенные трубы сделаны из металла, металлоискатель — очень хороший способ их найти. В отличие от магнита, который найдет в вашей стене только стальные и железные трубы, металлоискатель точно определит все виды металла. Однако важно отметить, что, в отличие от настенного сканера или искателя стоек, металлоискатель не различает металлическую электропроводку и металлические трубы.

Bounty Hunter 3410001 Металлоискатель TK4 Tracker IV, черный

Купить сейчас

Мы получаем комиссию, если вы нажмете на эту ссылку и совершите покупку без каких-либо дополнительных затрат для вас.

Проверьте свой подвал

Во многих домах основная водопроводная сеть находится в подвальном помещении или в подвале под домом. В большинстве подвалов и недостроенных подвалов легко следовать по этим линиям. Затем вы можете увидеть, где они поворачивают вверх, чтобы войти через пол. Как правило, они проходят прямо через пол, питая раковины, душевые и туалеты.

• Если у вас есть подвальное помещение или подвал, введите его.
• Посмотрите на потолок подвала или подвального помещения — там проходят водопроводные трубы.
• Следуйте по пути линий, чтобы увидеть, где они проходят сквозь стены.
• Определите, где линии проходят через стены в комнатах наверху, исходя из их расположения в подвале.

Преимущество поиска водопроводных труб в подвале заключается в том, что вы будете знать, что водопровод идет вверх от пола, а не с потолка. Это означает, что в большинстве комнат в вашем доме сантехника не будет выше уровня самого высокого сантехнического прибора (как правило, насадки для душа).

Взгляните на чердак

В домах на юге и западе США водопроводные трубы могут быть на чердаке вместо подполья. Так что, если вы не найдете водопроводные трубы на уровне земли, поищите выше. Войдите на свой чердак и найдите водопроводные трубы, идущие вдоль пола или стен недостроенного чердака. Затем следуйте по линиям, чтобы увидеть, где они уходят в стены. Сантехнические линии обычно идут по прямому пути от чердака к приборам в комнатах ниже.

• В домах с более теплым климатом водопровод обычно находится на чердаке, а не на уровне земли.
• Найдите на чердаке водопроводные трубы.
• Следуйте по сантехнике на чердаке.
• Точно определите, где линии уходят в стену, чтобы питать комнаты на нижних уровнях.
• Если в вашем доме есть чердачная сантехника, водопроводные трубы будут спускаться по верхней части стены, чтобы обслуживать раковины, туалеты и душевые.

Если у вас есть сантехника на чердаке, ваши водопроводы будут идти от верхней части стены к нижней. Это делает отверстия в стене для подвешивания предметов более опасными, так как вы можете сломать или проколоть водопровод. Потратьте время, чтобы найти линии на вашем чердаке и определить путь, по которому они ведут к нижним комнатам.

Как найти водопроводные трубы в кирпичных или бетонных стенах

Во избежание утечек воды и других повреждений, вызванных сверлением водопроводных труб, используйте следующие методы для поиска труб холодной и горячей воды в стене:

• Используйте электронный искатель шипов с глубоким сканированием и обнаружением металла.
• Используйте настенный сканер с настройкой «бетон» или «кирпичная кладка», чтобы отсканировать стену на наличие труб.
• Попробуйте металлоискатель для обнаружения металлических труб.
• Проверьте подвал или подвал, чтобы увидеть, куда ведут трубы.
• Спуститесь на чердак и посмотрите, можно ли там пройти по водопроводу.

Эта тактика поможет вам проследить линии водоснабжения даже через слои кирпича или бетонных блоков. Просто не забывайте работать терпеливо и отмечайте местоположение каждого объекта, который вы найдете, когда сканируете свои стены с помощью электронного инструмента.

Резка или замена каменной трубы, выходящей из кирпичной стены

• 6 февраля 2021 г.

• #1

На прикрепленном рисунке показан внешний вид 5-дюймовой каменной трубы, проходящей через кирпичную стену. Это было установлено, по-видимому, много лет назад как способ вентиляции водонагревателя. Однако, как только труба выходит наружу, она имеет что-то похожее на каменную муфту, зацементированную на конце, которая сама по себе находится заподлицо со стеной. Воротник окрашен в красный цвет. Не уверен, что это был обычный способ делать что-то тогда,

Проблема сейчас в том, что я хочу использовать эту трубу для удержания концентрического вентиляционного отверстия из ПВХ. Подойдет нормально, но у меня вопрос, нужно ли отрезать воротник и конец внутренней трубы, чтобы они были вровень с кирпичами. Я думаю, что это более современный способ, производитель концентрического вентиляционного отверстия рекомендует поместить металлический наперсток, чтобы внешний конец вентиляционного отверстия находился заподлицо с ним. Это было бы трудно сделать с трубой в том виде, в каком она есть сейчас.

Если да, то каким инструментом лучше всего его резать? Проблема в том, что между воротником и кирпичами нет места для разреза.

Внутренняя труба выглядит замурованной или зацементированной в блочной стене за кирпичами. Может быть, лучше все это выбить и заменить целиком?

Все комментарии приветствуются.



Переключить подпись

Englander 30-NC
Газовая вставка Empire Innsbruck, настенная печь Rinnai Direct Vent
Husqvarna 450 и старая 142
8-фунтовая кувалда Snow and Nealley = потрясающая
Fiskars SS Fan Boy
Gransfors-Bruks 5,5-фунтовая колющая кувалда

«Глупость умеет добиваться своего». –Камю

“Бездумное уважение к авторитету – злейший враг истины”. –Einstein

«Тот, кто контролирует СМИ, контролирует разум». –Джим Моррисон

• 6 февраля 2021 г.

• #2

Я бы не стал резать эту трубу. . Это может быть асбестовая изоляция между стенками трубы… Вы должны быть в состоянии легко выдолбить раствор изнутри и заменить его новым, если хотите сделать. Наймите каменщика, и они уберут его и поставят новый в течение нескольких часов…



• 6 февраля 2021 г.

• #3

Если бы я собирался резать его, я бы вырезал кусок металла, чтобы обойти его и защитить кирпич, а затем обработал бы его шлифовальной машиной и алмазным кругом..



Переключить подпись

http://youtu.be/H_TV62zE15EGreenwood 100, и Buderus OFB резервный для отопления…Nyle для дома круглый год…..

• 6 февраля 2021 г.

• #4

Нет изоляции между внутренней трубой и красным воротником; белые участки на фото – это краска по краю воротника. И внутренняя труба, и воротник представляют собой сплошную каменную кладку того или иного типа. Они кажутся более твердыми, чем глиняная трубка, на ощупь они напоминают какой-то камень.



Переключить подпись

Englander 30-NC
Газовая вставка Empire Innsbruck, настенная печь Rinnai Direct Vent
Husqvarna 450 и старая 142
8-фунтовая кувалда Snow and Nealley = awesome
Fiskars SS Fan Boy
Gransfors-Bruks 5,5-фунтовая колющая кувалда

3

8-фунтовая кувалда Snow and Nealley Глупость умеет добиваться своего». –Камю

“Бездумное уважение к авторитету – злейший враг истины”. –Einstein

«Тот, кто контролирует СМИ, контролирует разум». –Джим Моррисон

• 6 февраля 2021 г.

• #5

Вот фото изнутри.



Переключить подпись

Englander 30-NC
Газовая вставка Empire Innsbruck, настенная печь Rinnai Direct Vent
Husqvarna 450 и старая 142
8-фунтовая кувалда Snow and Nealley = awesome
Fiskars SS Fan Boy
Gransfors-Bruks 5,5-фунтовая колющая кувалда

3

8-фунтовая кувалда Snow and Nealley Глупость умеет добиваться своего». –Камю

“Бездумное уважение к авторитету – злейший враг истины”. –Einstein

«Тот, кто контролирует СМИ, контролирует разум». –Джим Моррисон

• 7 февраля 2021 г.

• #6

Может все еще быть асбест в слое бетона вокруг него. … я бы не стал резать его, высвобождая эти волокна.



• 7 февраля 2021 г.

• #7

Согласен, не стал бы резать эту трубу никаким электроинструментом. Если вы собираетесь резать его, делайте это вручную и наденьте соответствующий респиратор!



• 7 февраля 2021 г.

• #8

Просто разрежьте его и наденьте маску, это просто терракота, никакого асбеста.



Переключить подпись

Regency 3100 в подвале
cawley lemay 600 продано
член гильдии профессиональных дворников

• 7 февраля 2021 г.

• #9

Это труба 636, которую вы будете использовать для нового вентиляционного отверстия? Какой прибор вентилируете?



• 10 февраля 2021 г.

• #10

Крем для бритья может содержать асбест, если вас это беспокоит. Пена перед резкой.



Реакции:

ГЕНЕКОП

• 1 марта 2021 г.

• #11

МТЮ сказал:

Крем для бритья будет содержать асбест, если вас это беспокоит. Пена перед резкой.

Нажмите, чтобы развернуть…

Хороший звонок, это примерно то, что я вижу, что ребята используют асбест. Будь осторожен.



Переключить подпись

Tom

Хижина в лесу NE PA
Отопление Jotul, Осло F500 Green
Stihl 260 Pro 18” Bar
MTD 20-тонный разветвитель
2003 Valkyrie
5 шнуров, готовых к сжиганию

Установка газопровода | UpCodes

1210.1 Подземный трубопровод

Подземный газопровод должен быть проложен на достаточном расстоянии от любой другой подземной конструкции, чтобы избежать контакта с ней, обеспечить возможность обслуживания и защитить от повреждения из-за близости к другим конструкциям. Кроме того, подземные пластиковые трубопроводы должны быть установлены с достаточным зазором или должны быть изолированы от любого источника тепла, чтобы тепло не ухудшало работоспособность трубы. [NFPA 54:7.1.1]

1210.1.1 Требования к покрытию

Подземные трубопроводные системы должны быть установлены с покрытием толщиной не менее 12 дюймов (305 мм). Минимальное защитное покрытие должно быть увеличено до 18 дюймов (457 мм), если существует вероятность внешнего повреждения трубы или трубопровода внешними силами. Если не может быть обеспечено минимальное покрытие толщиной 12 дюймов (305 мм), труба должна быть установлена ​​в кабелепроводе или соединена перемычкой (экранирована). [NFPA 54:7.1.2.1 — 7.1.2.1(B)]

1210.1.2 Траншеи

Траншея должна быть выровнена таким образом, чтобы труба имела прочное, по существу непрерывное прилегание к дну траншеи. [NFPA 54:7.1.2.2]

1210.1.2.1 Обратная засыпка

При затоплении траншеи для укрепления обратной засыпки необходимо следить за тем, чтобы труба не выплыла из ее прочного прилегания к дну траншеи. [NFPA 54:7.1.2.3]

1210.1.3 Защита от коррозии

1210.1.3.1 Цинковое покрытие

Цинковое покрытие (гальванизация) не считается достаточной защитой для подземных газопроводов. [NFPA 54:7.1.3.1]

1210.1.3.2 Подземный трубопровод

Подземный трубопровод должен соответствовать одному или нескольким из следующих требований, если не предоставлено утвержденное техническое обоснование, демонстрирующее, что защита не требуется:

1. Трубопровод должен быть изготовлен из коррозионно-стойкого материала, подходящего для окружающей среды, в которой он будет установлен.
2. Труба должна иметь заводское электроизоляционное покрытие. Фитинги и соединения между секциями трубы с покрытием должны быть покрыты в соответствии с инструкциями изготовителя покрытия.
3. На трубопроводе должна быть установлена ​​система катодной защиты, и система должна обслуживаться в соответствии с Разделом 1210.1.3.3 или Разделом 1210.1.3.6. [NFPA 54:7.1.3.2]

1210.1.3.3 Катодная защита

Системы катодной защиты должны контролироваться испытаниями, а результаты документироваться. Результаты испытаний должны демонстрировать одно из следующего:

1. Напряжение «труба-земля» составляет -0,85 В или более отрицательное относительно насыщенного медно-сульфатного полуэлемента.
2. Напряжение между трубой и почвой составляет -0,78 В или более отрицательного значения относительно насыщенного полуэлемента каломели КС1.
3. Напряжение «труба-земля» составляет -0,80 вольта или более отрицательного значения относительно полуэлемента из хлорида серебра.
4. Соответствие методу, описанному в Приложении D Раздела 49 свода федеральных правил, Часть 192. [NFPA 54:7.1.3.3]

1210.1.3.4 Расходные аноды

Расходные аноды должны быть испытаны в соответствии со следующим:

1. При установке системы катодной защиты, за исключением случаев, когда это запрещено климатическими условиями, в этом случае испытания проводятся не позднее 180 дней после установки системы.
2. Через 12–18 месяцев после первоначального теста.
3. После успешного проведения проверочных испытаний в соответствии с Разделом 1210.1.3.4(1) и Разделом 1210.1.3.4(2) должны проводиться периодические последующие испытания с интервалами, не превышающими 36 месяцев. [NFPA 54:7.1.3.4]

1210.1.3.5 Система, не прошедшая испытания

Системы, не прошедшие проверку, должны быть отремонтированы не позднее, чем через 180 дней после даты неудачной проверки. График тестирования должен быть перезапущен в соответствии с требованиями Раздела 1210.1.3.4(1) и Раздела 1210.1.3.4(2), а результаты должны соответствовать Разделу 1210.1.3.3. [NFPA 54:7.1.3.5]

1210.1.3.6 Катодная защита от импульсного тока

Системы катодной защиты от импульсного тока должны быть проверены и испытаны в соответствии со следующим графиком:

1. Выходное напряжение выпрямителя подаваемого тока должно проверяться с интервалом, не превышающим два месяца.
2. Напряжение между трубой и землей должно проверяться не реже одного раза в год. [NFPA 54:7.1.3.6]

1210.1.3.7 Документация

Документация по результатам двух самых последних испытаний должна быть сохранена. [NFPA 54:7.1.3.7]

1210.1.3.8 Разнородные металлы

Если разнородные металлы соединяются под землей, необходимо использовать изолирующие муфты или фитинги. [NFPA 54:7.1.3.8]

1210.1.3.9 Стальные стояки

Стальные стояки, кроме безанодных стояков, соединенные с пластиковыми трубопроводами, должны иметь катодную защиту с помощью приваренного анода. [NFPA 54:7.1.3.9]

1210.1.4 Защита от замерзания

Если известно, что происходит образование гидратов или льда, трубопроводы должны быть защищены от замерзания. [NFPA 54:7.1.4]

1210.1.5 Трубопровод через стену фундамента

Подземный трубопровод, проложенный через внешний фундамент или стену подвала здания, должен быть заключен в защитный кожух или защищен утвержденным устройством или методом . Пространство между газопроводом и муфтой и между муфтой и стеной должно быть герметизировано для предотвращения проникновения газа и воды. [NFPA 54:7.1.5]

1210.1.6 Трубопровод под землей под зданиями

Если газопровод проложен под землей под зданиями, трубопровод должен быть одним из следующих:

1. Заключен в утвержденный кабелепровод, рассчитанный на воздействующие нагрузки и установленный в соответствии с Разделом 1210.1. .6.1 или Раздел 1210.1.6.2.
2. Система трубопроводов/обшивки, предназначенная для установки под зданиями. [NFPA 54:7.1.6]

1210.1.6.1 Кабелепровод с одним концом, выходящим на улицу

Трубопровод должен проходить в доступную часть здания, а в месте, где трубопровод заканчивается в здании, пространство между трубопроводом и газопроводом должно быть герметизировано для предотвращения возможной утечки газа. Если торцевое уплотнение удерживает полное давление в трубе, трубопровод должен быть рассчитан на то же давление, что и труба. Трубопровод должен выходить не менее чем на 4 дюйма (102 мм) за пределы здания, выходить на улицу выше уровня земли и быть установлен таким образом, чтобы предотвратить попадание воды и насекомых. [NFPA 54:7.1.6.1]

1210.1.6.2 Трубопровод, оба конца которого заканчиваются внутри помещения

Если трубопровод начинается и заканчивается в одном и том же здании, он должен начинаться и заканчиваться в доступной части здания и не должен быть запечатан. [NFPA 54:7.1.6.2]

1210.1.7 Пластиковые трубы

Пластиковые трубы должны устанавливаться на открытом воздухе, только под землей.

Исключения:

1. Пластиковые трубы должны заканчиваться над землей, если используется безанодный стояк.
2. В зданиях, в том числе в подвалах, допускается окончание пластиковых труб надземным адаптером для настенных оголовков, если пластиковые трубы вставляются в трубы из материала, разрешенного для использования в зданиях. [NFPA 54:7.1.7.1]

1210.1.7.1 Соединения между металлическими и пластиковыми трубами

Соединения между металлическими и пластиковыми трубами должны быть выполнены с помощью фитингов, соответствующих одному из следующих:

1. ASTM D2513, Переходные фитинги категории I
2. АСТМ F1973
3. ASTM F2509 [NFPA 54:7. 1.7.2]

1210.1.7.2 Идентификационный провод

Электрически непрерывный коррозионно-стойкий индикатор должен быть закопан вместе с пластиковой трубой для облегчения его обнаружения. Трассировщик должен быть одним из следующих:

1. Продукт, специально разработанный для этой цели.
2. Изолированная медная жила не менее 14 AWG.

При использовании трассирующего провода доступ должен быть обеспечен с поверхности земли, или один конец трассирующего провода или ленты должен быть выведен над землей на стену или стояк здания. [NFPA 54:7.1.7.3 — 7.1.7.3.2]

1210.2 Трубопроводные системы CSST

Трубопроводные системы CSST должны быть установлены в соответствии с этим кодом и инструкциями производителя по установке. [NFPA 54:7.1.8]

1210.3 Установка надземного трубопровода

Надземный трубопровод должен быть надежно закреплен и расположен в месте, защищенном от физического повреждения. При прохождении через наружную стену трубопровод также должен быть защищен от коррозии путем покрытия или обертывания инертным материалом, одобренным для таких применений. Трубопровод должен быть герметизирован по окружности в месте наружного прохода для предотвращения проникновения воды, насекомых и грызунов. При заключении трубопровода в защитную трубную муфту кольцевые зазоры между газопроводом и муфтой, а также между муфтой и отверстием в стене должны быть герметизированы. [NFPA 54:7.2.1]

1210.3.1 Защитное покрытие

Если трубопровод находится в контакте с материалом или атмосферой, вызывающими коррозию трубопроводной системы, трубопроводы и фитинги должны быть покрыты коррозионностойким материалом. Любое такое покрытие, используемое на трубопроводе или компонентах, не должно рассматриваться как повышающее прочность системы. [NFPA 54:7.2.2]

1210.3.2 Строительная конструкция

Установка газопровода не должна вызывать структурные напряжения в компонентах здания, превышающие допустимые расчетные пределы. Утверждение должно быть получено до того, как какие-либо балки или балки будут разрезаны или надрезаны. [NFPA 54:7.2.3.1 — 7.2.3.2]

1210.3.3 Газопровод должен иметь уклон

Трубопровод для других условий, кроме сухого газа, должен иметь уклон не менее ¹ / ₄ дюймов на 15 футов (6,4 мм на 4,6 м) для предотвращения ловушек. [NFPA 54:7.2.4]

1210.3.3.1 Расположение на потолке

Газопроводы разрешается устанавливать в доступных пространствах между фиксированным потолком и подвесным потолком, независимо от того, используются ли такие пространства в качестве нагнетательного пространства. Клапаны не должны располагаться в таких местах.

Исключение: Запорные клапаны приборов или оборудования, требуемые настоящими нормами, разрешается устанавливать в доступных помещениях, содержащих вентилируемые приборы.

1210.3.4 Запрещенные места

Газопровод внутри любого здания не должен прокладываться внутри или через желоб для одежды, дымоход или газоотвод, кухонный лифт, шахту лифта или воздуховод, за исключением воздуховодов для горения. [NFPA 54:7.2.5]

Исключение: Воздуховоды, используемые для подачи вентиляционного воздуха в соответствии с Разделом 506.0 или в надпотолочные помещения в соответствии с Разделом 1210.3.3.1.

1210.3.5 Подвески, опоры и анкеры

Трубопровод должен поддерживаться с помощью металлических крюков для труб, металлических хомутов для труб, металлических лент, металлических скоб, металлических подвесов или компонентов строительных конструкций, соответствующих размеру трубопровода, достаточной прочности и качество, и расположены с интервалами, чтобы предотвратить или погасить чрезмерную вибрацию. Трубопровод должен быть закреплен, чтобы предотвратить чрезмерную нагрузку на подключенные приборы и оборудование, и не должен поддерживаться другим трубопроводом. Подвески и опоры для труб должны соответствовать требованиям ПСУ СП-58. [NFPA 54:7.2.6.1]

1210.3.5.1 Расстояние

Расстояние между опорами в установках газопровода не должно быть больше, чем указано в таблице 1210. 3.5.1. Расстояние между опорами CSST должно соответствовать инструкциям производителя CSST. [NFPA 54:7.2.6.2]

ТАБЛИЦА 1210.3.5.1
ОПОРА ТРУБОПРОВОДА
[NFPA 54: ТАБЛИЦА 72.6.2]

СТАЛЬНАЯ ТРУБА, НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ (дюймы)	РАССТОЯНИЕ ОПОР (футы)	НОМИНАЛЬНЫЙ РАЗМЕР ГЛАДКОСТЕННЫХ ТРУБ (внешний диаметр в дюймах)	РАССТОЯНИЕ ОПОР (футы)
1 / 2	6	1 / 2	4
3 / 4 или 1	8	5 / 8 или 3 / 4	6
1 1 / 4 или больше (горизонтальный)	10	7 / 8 или 1 (горизонтальный)	8
1 1 / 4 или больше (вертикальный)	Уровень каждого этажа	1 или больше (вертикальный)	Уровень каждого этажа

Для единиц СИ: 1 дюйм = 25 мм, 1 фут = 304,8 мм

1210. 3.5.2 Расширение и сжатие трубопровод между анкерами. Все части поддерживающей системы должны быть спроектированы и установлены таким образом, чтобы они не выходили из зацепления при перемещении поддерживаемого трубопровода. [NFPA 54:7.2.6.3]

1210.3.5.3 Трубопроводы на крышах

Газопроводы, проложенные на крышах, должны быть приподняты над поверхностью крыши и должны поддерживаться в соответствии с таблицей 1210.3.5.1. [NFPA 54:7.2.6.4]

1210.4 Скрытые трубопроводы в зданиях

Газопроводы в скрытых местах должны быть установлены в соответствии с данным разделом. [NFPA 54:7.3.1]

1210.4.1 Соединения

Если газопровод должен быть скрыт, соединения должны быть следующего типа:

1. Фитинги для труб, такие как колена, тройники, муфты и правый/левый ниппель/муфты.
2. Соединение трубок пайкой (см. раздел 1208.6.10.1).
3. Пресс-фитинги, входящие в список CSA LC 4.
4. Фитинги CSST, входящие в список CSA LC 1.
5. Если необходимо вставить фитинги в газовую трубу, которая была установлена ​​в скрытом месте, труба должна быть снова соединена сваркой, фланцы или использование правого/левого ниппеля/муфты.

1210.4.2 Трубопроводы в перегородках

Скрытые газопроводы не должны располагаться в сплошных перегородках. [NFPA 54:7.3.3]

1210.4.3 Трубопроводы в перегородках

Это положение не применяется к трубкам, проходящим через стены, полы или перегородки. Трубопроводы, установленные вертикально и горизонтально внутри полых стен или перегородок без защиты по всей скрытой длине, должны отвечать следующим требованиям:

1. Между трубопровода и готовой стены и простирается не менее чем на 4 дюйма (102 мм) за пределы скрытых проходов пластин, противопожарных пробок, стенных стоек и т. д.
2. Трубопровод устанавливается отдельными нитями и не закрепляется жестко. [NFPA 54:7.3.4]

1210.4.4 Трубопроводы в полах

В промышленных помещениях газопроводы в твердых полах, таких как бетон, должны быть проложены в каналах в полу и закрыты, чтобы обеспечить доступ к трубопроводу с минимальным повреждения здания.
