Маркировка шаровых кранов
Шаровой кран – это изделие сантехнического рынка которое быстро и основательно вошло в бытовой мир. Так сказать, всерьёз и надолго.| Шаровой кран |
Первым делом необходимо понять какой размер изделия.
Обозначение типоразмеров шарового крана DN — номинальный диаметр — этим обозначением
определяется типоразмер трубопроводной арматуры. Диаметр номинальный принимается
для всех элементов трубопроводов (в основном металлических). Номинальные
диаметры для шаровых кранов определены в ДСТУ ГОСТ 28338:2008 «Соединения
трубопроводов и арматура. Следующей очень важной категорией маркировки есть обозначение давления. Существует несколько видов: PN, WOG, WSP, MOP. |
| Обозначение давления на корпусе шарового крана |
| Обозначение WOG и WSP на теле шарового крана |
Знак WOG — показывает, что клапан можно инсталлировать в разные системы, с различными рабочими средами: вода (Water), масло (Oil), газ (Gas). И обозначает максимальное рабочее давление водяного пара при 100°F. Маркируется в единицах измерения psi (фунт-сила на квадратный дюйм). Например, 400WOG.
Этот стандарт можно приравнять к европейским:WSP (Working Steam Pressure) — показывает давление водяного пара и отражает максимальный номинальный уровень давления для крана при максимально высокой температуре. Маркируется так, как и предыдущий параметр – 150WSP (иногда CWP).
| Обозначение CWP, WOG и WSP на теле шаровых кранов |
Если сказать простым языком, WOG и WSP – это
значения давления для малых и больших температур. Клапан, рассчитанный на
600WOG / 150WSP, должен выдерживать 600 фунтов на квадратный дюйм в
водопроводной или газовой трубе и 150, когда он инсталлирован в системе подачи
пара.
Значение WOG всегда выше.
| Обозначение давление на шаровом кране |
Из какого материала производится корпус крана дает понять следующая маркировка.
| Маркировка материала корпуса |
| Знак даты производства |
Данная маркировка важна с точки
зрения контроля качества выпускаемой серийной продукции.Made in Italy — место, где был произведен продукт. Именно такая «дословная» маркировка указывает на место происхождения шарового крана.
| Маркировка страны производства |
| Надпись “ITALY” на шаровом кране |
Иногда наносят знаки различных стандартов. Рассмотрим основные.
Стандарт родом из США. UL выдается в Underwriters Laboratories. Наличие такого знака показывает, что изделие было протестировано в
национальной испытательной лаборатории и соответствует требованиям стандартов
безопасности продукции.
| Размещение знака UL на рукоятке шарового крана |
Стандарт NSF 372 – был введен в 2011 году для
установления процедур по удовлетворению требований к содержанию свинца на
уровне 0,25% с использованием среднего расчетного значения площади поверхности
или просто использования всех материалов без свинца для областей,
контактирующих с питьевой водой.
Canadian Standard Association – это канадский государственный департамент, который регламентирует степень продукции.
Товары со знаком CSA, проходят независимое тестирование, а после получают сертификаты на соответствие стандартам безопасности и производительности. Этот канадский стандарт требует очень жестких процедур контроля качества. Подтверждение качества по такому стандарту – это постоянный процесс. Лабораторные испытание, а также проверка производства.
| Знак NL на корпусе крана |
Знак СЕ говорит, что продукция удовлетворяет
требования нормативов и директив ЕС. СЕ – это неформальная гарантия
безопасности товаров. Она обязательна для всех приходящих в Европу товаров,
подпадающих под директивы. Но с другой стороны является добровольной в качестве
сертификация на соответствие стандартам качества.В этой статье я рассмотрел основные маркировки шаровых кранов.
Больше из мира сантехники Вы можете узнать из моего видео-блога на Youtube.
Pn 16 что значит. Таблица номинальных давлений PN/Ру. Давления условные или номинальные определяются ГОСТом 26349 “Соединения трубопроводов и арматура. Давления номинальные. Ряды”. “Единица давления” PN
Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
DN – Стандарт обозначающий условный внутренний диаметр.
PN – Стандарт обозначающий номинальное давление.
Что такое Ду?
Ду – образовано от двух слов: Диаметр и Условный. Ду = DN. Ду тоже самое что DN. Просто DN более международный стандарт. Ду – русскоязычное представление DN. Сейчас категорически нужно отказаться от такого наименования Ду.
Что такое DN?
DN – Cтандартизованное представление диаметра. ГОСТ 28338-89 и ГОСТ Р 52720
Номинальный диаметр DN (диаметр условного прохода; условный проход; номинальный размер; условный диаметр; номинальный проход): Параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры.
Примечание – Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
В чем обычно измеряется DN?
По условиям стандарта вроде бы она не имеет строгой привязки к единице измерения (написано в документах). Но она обозначает именно размер диаметра.
А диаметр измеряется длиной. И потому что единица измерения длины может быть разным. Например, дюйм, фут, метр и тому подобное. Для Российских документов мы просто по умолчанию измеряем в мм. Хотя в документах написано, что она все таки измеряется в мм. ГОСТ 28338-89. Но не имеет единицу измерения:
Как это не имеет, если имеет? Можете написать в комментариях, как понять эту фразу?
Кажется дошло… DN (порядковый номер диаметра выраженный в милиметрах). То есть он не имеет единицу измерения, а как бы содержит константные значения (цифровые дискретные значения типа: 15,20,25,32…). Но нельзя обозначить например, как DN 24. Потому что цифры 24 нет в ГОСТ 28338-89. Там идут строгие значения по порядку как: 15,20,25,32… И только их нужно выбирать для обозначения.
DN измеряется диаметром условного прохода в мм.(миллиметр=0,001 м.). И если в российских документах вы увидите DN15 то это будет обозначать внутренний диаметр примерно 15 мм.
Условный проход – говорит о том, что это внутренний диаметр трубы, выраженный в миллиметрах – условно.
Термин «Условно» говорит о том, что значение диаметра не точное. Условно мы принимаем, что оно примерно равно некоторым значениям стандарта.
Под условным проходом (номинальным размером) понимают параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, например соединений трубопроводов, фитингов и арматуры. Условный проход (номинальный размер) приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах.
По стандарту из: ГОСТ 28338-89 принято выбирать те цифры, о которых договорились. И свои цифры с запятыми придумывать не стоит. Например, DN 14,9 будет ошибкой обозначения.
Номинальный диаметр приблизительно равен внутреннему диаметру присоединяемого трубопровода, выраженному в миллиметрах и соответствующему ближайшему значению из ряда чисел, принятых в установленном порядке.
Вот эти цифры:
Например, если реальный внутренний диаметр равен 13 мм, то пишем как: DN 12. Если внутренний диаметр 14мм.
то принимаем значение DN 15. То есть выбираем ближайшее по значению число из списка стандарта: ГОСТ 28338-89.

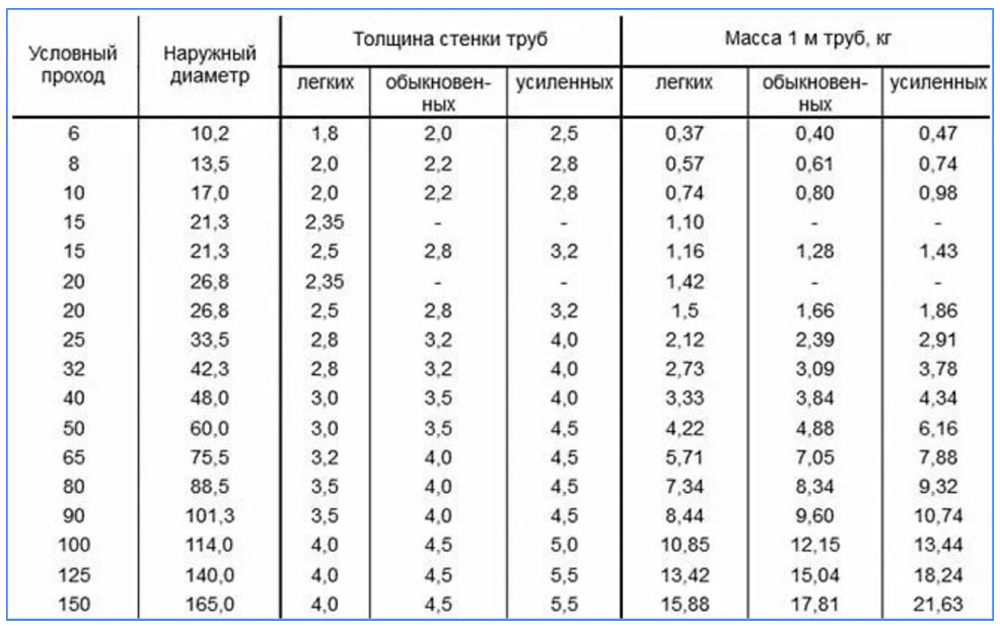

Если в проектах следует обозначить и диаметр и толщину стенки трубы, то нужно указывать так: ф20х2.2 где наружный диаметр равен 20 мм. А внутренний диаметр равен на разницу толщины стенки. В данном случае внутренний диаметр равен 15,6мм. ГОСТ 21.206–2012
Увы, но нам приходится подчиняться чужим стандартам
Любые привозимые материалы из-за рубежа чаще всего были разработаны с помощью другой размерности длины: Дюйм
Поэтому чаще всего размеры бывают ориентированы на Дюйм. Обычно за место слова дюйм пишут кавычку.
1 дюйм = 25,4 мм. Что тоже самое 1” = 25,4 мм.
Таблица размерностей. Обычно за место слова дюйм пишут кавычку.
1/2 “ = 25.4 / 2 = 12,7. Но в реальности такой размер 1/2 “ равно проходу 15 мм. Точнее может быть 14.9мм. для стальной трубы. В общем, размеры могут отличаться на несколько мм. Поэтому в таких случаях для точных расчетов нужно узнавать внутренний диаметр у конкретной модели отдельно.
Например, размер 3/4” = 25,4 х 3/4 = 19 мм. Но пишем в документах “условно” DN20 – примерно внутренний диаметр равен 20мм.
Вот собственно размеры, которые чаще всего соответствуют в Российском переводе.
В таблице указан внутренний диаметр в мм.
Номинальное давление PN: Подробнее в ГОСТ 26349 и ГОСТ Р 52720.
Имеет единицу измерения: кгс/cм2. Обозначение кгс означает кг х с (килограмм умноженное на с). с=1. с характеризует как бы коэффициент силы. То есть умножая килограмм(массу) на силу мы конвертируем массу в силу. Это такая поправка для дотошных физиков. Если Вы обозначите кг/cм2 в принципе тоже не ошибетесь, если будите полагать что массу мы воспринимаем как силу. Также такая единица как кг/cм2 ошибочна тем, что давление образована из двух единиц (сила и площадь). Масса это другой параметр. Потому что масса только на поверхности земля создает ту силу которая давит на землю(сила тяготения). Значение с=1 на поверхности земля. И если Вы улетите на другую планету, то сила гравитации будет другая, и масса будет создавать другую силу.
И на другой планете коэффициент с=1 будет равен другому значению. Например, с=0,5 создаст давление в два раза меньше.
Для чего нужен PN ?
Значение PN нужно для того, чтобы указать прибору предел давления, которое нельзя превышать для нормальной работы прибора, для которого это значение задано. То есть при проектировании, проектант должен за ранее знать, на какое максимальное давление рассчитан прибор.
Например, если прибору дали значение PN15 это означает, что прибор рассчитан на эксплуатацию с давлением не превышающим 15 кгс/см2. Что примерно равно 15 Бар.
1 кгс/см2 = 0.98 Бар. Грубо говоря значение PN примерно равно Бару или атмосфере.
Например, если прибору дали значение PN10 то оно рассчитано на давление не превышающую 10 Бар.
Определение PN по стандарту
Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
Российские нормы: ГОСТ 26349-84, ГОСТ 356-80, ГОСТ Р 54432-2011
Европейские нормы: DIN EN 1092-1-2008
Американские нормы: ANSI/ASME B16.5-2009, ANSI/ASME B16.47-2006
| Если Вы желаете получать уведомленияо новых полезных статьях из раздела:Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email. | ||
Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п. Конструктор водоснабжения и отопления Уравнение Бернулли Расчет водоснабжения многоквартирных домов Автоматика Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя Отопление Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Регуляторы тепла Комнатный термостат – принцип работы Смесительный узел Что такое смесительный узел? Виды смесительных узлов для отопления Характеристики и параметры систем Местные гидравлические сопротивления.
Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления Видео Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола – что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола – теория и правила Теплые полы в деревянном доме.
Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Нормативные документы Нормативные требования при проектировании котельных Сокращенные обозначения Термины и определения Цоколь, подвал, этаж Котельные Документальное водоснабжение Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды Сборник вопросов Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения? Личные опыты гидравлики и теплотехники Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы – фильтра Видеокурс Скачать курс Инженерно-Технические расчеты бесплатно! Программы для расчетов Technotronic8 – Программа по гидравлическим и тепловым расчетам Auto-Snab 3D – Гидравлический расчет в трехмерном пространстве Полезные материалы Полезная литература Гидростатика и гидродинамика Задачи по гидравлическому расчету Потеря напора по прямому участку трубы Как потери напора влияют на расход? Разное Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома Политика конфиденциальностиinfosantehnik.
ru
Таблица номинальных давлений PN/Ру. Давления условные или номинальные определяются ГОСТом 26349 “Соединения трубопроводов и арматура. Давления номинальные. Ряды”. “Единица давления” PNTube connections and fittings. Nominal pressures. Series
Значения и обозначения номинальных давлений должны соответствовать указанным в таблице.
|
В резьбовых соединениях трубопроводов давление 8 МПа применять не допускается.www.dpva.ru
Маркировка полипропиленовых труб
Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.
Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.
Номинальное давление
- Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
- Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10.
Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения. - Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.
Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.Обозначение материала
- Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
- Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
- Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.
Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.Маркировка полипропиленовых труб
Что еще обозначено в маркировке
- Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
- Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
- Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.
Видео: Предназначения полипропиленовых труб
truba-info.ru
номинальное давление PN – это… Что такое номинальное давление PN?
номинальное давление PN3.6 номинальное давление PN: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °C), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °C).
[ГОСТ Р 52720 статья 6.1].
3.15 номинальное давление PN : Наибольшее избыточное рабочее давление, выраженное в кгс/см2, при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
[ Термины и определения”>ГОСТ Р 52720-2007, статья 6.1]
3.16 номинальное давление PN (nominal pressure): Цифровое обозначение, выраженное числом, имеющим справочный характер. Все элементы одного номинального размера, обозначенные одним и тем же числом номинального давления, имеют совместимые сопряженные размеры (ИСО 7268).
3.10 номинальное давление PN : Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
[ГОСТ Р 52720 статья 6.1].
3.16 номинальное давление PN (nominal pressure): Цифровое обозначение, выраженное числом, имеющим справочный характер. Все элементы одного номинального размера, обозначенные одним и тем же числом номинального давления, имеют совместимые сопряженные размеры (ISO 7268).
номинальное давление PN : Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
[ГОСТ Р 52720-2007, статья 6.1]
6.1 номинальное давление PN (Нрк. условное давление), кгс/см2: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
3.1.19 номинальное давление PN: Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 293 К (20 °С).
[ГОСТ Р 52720]
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- номинальное давление Pn
- номинальное давление PN,
Смотреть что такое “номинальное давление PN” в других словарях:
номинальное давление — PN, кг/см2 Наибольшее избыточное рабочее давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы (ресурс) корпусных деталей арматуры, имеющих определенные размеры, обоснованные расчетом на… … Справочник технического переводчика
Номинальное давление — – статическое давление газа, соответствующее номинальной подводимой тепловой мощности котла при его работе на эталонном газе. [ГОСТ Р 51733 2001] Рубрика термина: Обжиговое оборудование Рубрики энциклопедии: Абразивное оборудование,… … Энциклопедия терминов, определений и пояснений строительных материалов
номинальное давление PN, — номинальное давление PN, бар: Условная величина, применяемая для классификации труб из термопластов, численно равная максимальному допустимому рабочему давлению, выраженному в бар (1 бар = 0,1 МПа).
Источник … Словарь-справочник терминов нормативно-технической документацииноминальное давление — 2.2.105 номинальное давление: Максимальное рабочее давление в пароварочном аппарате и в парогенераторе, указанное изготовителем для частей аппарата, находящихся под давлением. Источник … Словарь-справочник терминов нормативно-технической документации
Номинальное давление — … Википедия
Номинальное давление ( PN), — 2. Номинальное давление ( PN), обычно выражаемое в барах (кгс/см2). Под PN подразумевается номинальное давление (класс давления) постоянное внутреннее давление воды при +20 °C, которое трубы и соединительные детали могут безотказно выдерживать в… … Словарь-справочник терминов нормативно-технической документации
номинальное давление Pn — 3.5.5 номинальное давление Pn: Давление, при котором аппарат достигает номинальных условий, когда он функционирует с соответствующим стандартным испытательным газом. Источник … Словарь-справочник терминов нормативно-технической документации
номинальное давление р n — 3.
1.7 номинальное давление р n: Статическое давление газа, соответствующее номинальной подводимой тепловой мощности котла при его работе на эталонном газе. Источник … Словарь-справочник терминов нормативно-технической документацииноминальное давление, р n — 3.1.12 номинальное давление, р n: Статическое давление газа, соответствующее номинальной тепловой мощности прибора при работе на эталонном газе. Источник … Словарь-справочник терминов нормативно-технической документации
номинальное давление — статическое давление газа, соответствующее номинальной подводимой тепловой мощности котла при его работе на эталонном газе. (Смотри: ГОСТ Р 51733 2001. Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной тепловой… … Строительный словарь
Источник … Словарь-справочник терминов нормативно-технической документации
1.7 номинальное давление р n: Статическое давление газа, соответствующее номинальной подводимой тепловой мощности котла при его работе на эталонном газе. Источник … Словарь-справочник терминов нормативно-технической документацииnormative_reference_dictionary.academic.ru
Номинальное давление – это… Что такое Номинальное давление?
Номинальное давление — номинальное значение технического параметра различного оборудования, насосов, теплообменников, сосудов, работающих под давлением, трубопроводов, арматуры и пр.
Любое изделие имеет конкретные размеры, обоснованные расчётами на прочность. Расчёты учитывают выбранные для изготовления материалы с характеристиками их прочности при 20 °C, что обеспечивает заданный срок службы оборудования при определенном рабочем давлении среды. Это давление называется номинальным (условным) давлением.
Для многих технических устройств этот параметр является важнейшим в связи с тем, что им определяются прочностные характеристики оборудования, возможность его сопряжения с соединительными частями различных трубопроводов, возможность стандартизации требований к условиям испытаний на прочность и плотность материалов и соединений.
Стандарты и правила
Определения этого параметра, а также конкретные его значения устанавливают различные государственные правила и стандарты, утверждённые в той или иной стране. В России он также известен в технической документации, литературе, каталогах как условное давление, что объясняется тем, что этот термин был переименован в 1986 году в связи с выходом новых ГОСТов для приведения обозначения к международным стандартам.
Однако новые стандарты оставили в силе обозначение Py в качестве альтернативы новому обозначению PN (используется также обозначение Рном), эти обозначения применяются для маркировки технических изделий.
Примеры установленных стандартов и правил
Номинальное давление (в гидроприводе, пневмоприводе и смазочных системах) — наибольшее избыточное давление, при котором устройство должно работать в течение установленного ресурса (срока службы) с сохранением параметров в пределах установленных норм.[1]
Номинальное давление (в системах водоснабжения и канализации) — это постоянное внутреннее избыточное давление воды, которое трубы и соединительные детали могут выдерживать в течение всего срока эксплуатации (50 лет) при температуре воды 20 °C.[2]
Понятие номинальное давление применяется согласно ГОСТ 26349-84 для арматуры и соединительных частей трубопроводов, таких как фланцы, отводы, тройники и др., этим же стандартом установлены конкретные значения применяемых в этой области номинальных (условных) давлений.
Ряд номинальных давлений в гидроприводе, пневмоприводе и смазочных системах устанавливается ГОСТ 12445-80.
В «Правилах устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03)» [3] определены термины:
- Давление пробное — давление, при котором производится испытание сосуда.
- Давление рабочее — максимальное внутреннее избыточное или наружное давление, возникающее при нормальном протекании рабочего процесса.
- Давление расчётное — давление, на которое производится расчёт на прочность.
- Давление условное — расчётное давление при температуре 20 °C, используемое при расчёте на прочность стандартных сосудов (узлов, деталей, арматуры).
Ряд номинальных давлений
При проектировании гидропривода номинальное давление в гидросистеме назначают в соответствии с нормальным рядом давлений по ГОСТ 6540-74 и ГОСТ 12445-80 (МПа): 0,63; 1,0; 1,6; 2,5; 6,3; 10; 16; 20; 25; 32. Для трубопроводной арматуры (краны шаровые, задвижки клиновые и шиберные) и деталей трубопровода (тройники, муфты, переходы, колена, отводы и т.
д.) назначают в соответствии с нормальным рядом давлений по ГОСТ 356-80 (МПа): 0,1; 0,16; 0,25; 0,4; 0,63; 1,0; 1,6; 2,5; 4,0; 10,0; 12,5; 16,0; 20,0; 25,0; 32,0; 40,0; 50,0; 63,0; 80,0; 100,0; 160,0; 250,0.
Примечания
- ↑ ГОСТ 12445-80. Гидроприводы объёмные, пневмоприводы и смазочные системы. Ряды основных параметров.
- ↑ СП 40-102-2000.
- ↑ утверждены постановлением Госгортехнадзора РФ № 91 от 11 июня 2003 года
dic.academic.ru
Учимся расшифровывать маркировку полипропиленовых труб
Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.
Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.
Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.
Затем обозначают тип полипропилена:
- 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
- 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
- 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.
Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.
Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.
Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.
Затем мы можем увидеть маркировку давления (PN).
На какое давление рассчитана труба:
- PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
- PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
- PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
- PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.
Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.
Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.
У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.
Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C.
Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6 атмосфер.
Конечно, паниковать не стоит, если вдруг по каким-либо причинам у вас скакнет давление до 8 или 10 атмосфер при заданной температуре, с трубой ничего не случится, ее не разорвет — просто, чем дольше воздействие критических температур и давлений, тем меньше срок службы трубы.
protruby.com
Рабочее давление Ру-16 | ООО “Техноэкс”
Технические характеристики:
- Диаметр номинальный, DN, мм: 50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600
- Давление номинальное PN, МПа (кг/кв.см): 1,6 (16)
- Класс герметичности затвора: А,В,С по ГОСТ 9544-93
- Управление: ручное (от маховика), под электропривод, с редуктором
- Присоединение к трубопроводу: фланцевое
- Направление подачи среды: с любой стороны магистральных фланцев
- Установочное положение на трубопроводе: приводом вверх. Допускается отклонение от вертикали до 90° в любую сторону
- Температура окружающей среды, °С: от -40 до +40 (климатическое исполнение У1)
- Температура рабочей среды, °С: от -40 до +450
- Характеристика рабочей среды: вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
- Присоединительные размеры и размеры уплотнительных поверхностей корпуса исп.1 ГОСТ 12815-80
Допускается отклонение от вертикали до 90° в любую сторонуЗадвижка стальная 30с41нж
Стальная клиновая задвижка 30с41нж предназначена для установки на трубопроводах в качестве запорного устройства.
Технические характеристики:
- Давление номинальное PN, МПа (кг/кв.см): 1,6 (16)
- Рабочая среда — вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
- Температура окружающей среды, °С: от -40 до +40
- Температура рабочей среды, °С: от -40 до +425
- Класс герметичности затвора: «А» по ГОСТ 9544-93
- Управление: ручное (от маховика)
- Присоединение к трубопроводу: фланцевое
- Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп. 1 ГОСТ 12815-80
- Направление подачи среды: с любой стороны магистральных фланцев.
- Установочное положение на трубопроводе: любое (кроме маховиком вниз).
1 ГОСТ 12815-80
Задвижка стальная 30с541нж
Технические характеристики:
- Давление номинальное PN, МПа (кг/кв.см) 1,6 (16).
- Характеристика рабочей среды: вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
- Класс герметичности затвора А ,В,С по ГОСТ 9544-93.
- Управление: ручное (от маховика).
- Присоединение к трубопроводу: фланцевое.
- Направление подачи среды: с любой стороны магистральных фланцев.
- Установочное положение на трубопроводе: любое (кроме маховиком вниз).
- Температура окружающей среды: °С от -40 до +40.
- Температура рабочей среды °С от -40 до +42.
- Присоединительные размеры и размеры уплотнительных поверхностей корпуса: исп.1 ГОСТ 12815-80.
Задвижка стальная 30с941нж
Технические характеристики:
- Давление номинальное PN, МПа (кг/см2)1,6 (16)
- Характеристика рабочей среды: вода, пар нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой.
- Температура рабочей среды,°С от -40 до +450
- Температура окружающей среды, °С от -40 до +40 (климатическое исполнение У1).
- Класс герметичности затвора: «А» по ГОСТ 9544-93
- Управление: от электропривода, согласно таблицы применяемости
- Присоединение к трубопроводу: фланцевое
- Присоединительные размеры и размеры уплотнительных поверхностей корпуса Исп.1 ГОСТ 12815-80
- Направление подачи среды: с любой стороны магистральных фланцев
- Установочное положение на трубопроводе: приводом (электроприводом) вверх. Допускается отклонение от вертикали до 90°
technoex.ru
Расшифровка маркировки взрывозащиты
Маркировка взрывозащиты электрооборудования по ГОСТ 12.2.020-76 выглядит как определенная последовательность знаков.
Разберем на примере маркировки взрывозащиты клапана электромагнитного СЕНС ПУ DN150 PN25/СЕНС ПУ DN150 PN25-НО что означает каждый из них.
1ExdIIВT4
Первая цифра – это уровень взрывозащиты электрооборудования. Это может быть:
2 – уровень повышенной надежности против взрыва. Взрывозащита в таком оборудовании обеспечивается только в нормальном режиме работы;
1 – взрывобезопасный уровень. Взрывозащита обеспечивается как при нормальных режимах работы электрооборудования, так и при вероятных повреждениях, которые зависят от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
0 – особовзрывобезопасный уровень. Оборудование, в котором применены специальные меры и средства защиты от взрыва.
Далее: общий знак Ex (Explosionproof – взрывозащищенный). Он указывает на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование.
Следующий знак – вид взрывозащиты:
| d | Взрывонепроницаемая оболочка |
| e | Защита вида «e»- повышенная надежность против взрыва |
| i | Искробезопасная электрическая цепь, в зависимости от уровня взрывозащиты: 0 – ia, 1 – ib, 2 – ic |
| m | Герметизация компаундом |
| o | Масляное заполнение оболочки с токоведущими частыми |
| p | Заполнение (или продувка) оболочки под избыточным давлением защитным газом |
| q | Кварцевое заполнение оболочки с токоведущими частями |
| s | Специальный вид взрывозащиты |
Затем знак группы или подгруппы электрооборудования по области применения (II, IIA, IIB, IIC).
Категория I определяет требования к оборудованию, предназначенному для работы в шахтах и рудниках, где имеется опасность взрыва рудничного метана.
К категории II относится оборудование, применяемое для работы в условиях возможного образования промышленных взрывоопасных смесей газов и взвесей.
Также существует три подкатегирии категории II: IIA, IIB, IIC. Каждая последующая под категория включает (или заменяет) предшествующую. Т.е. С является высшей и соответствует требованиям всех категорий – А, В и С.
| II | Для внутренней и наружной установки всех категорий |
| IIA | Для внутренней и наружной установки Пропан |
| IIB | Для внутренней и наружной установки Этилен |
| IIC | Для внутренней и наружной установки Водород |
Последняя группа знаков означает температурный класс электрооборудования или группы взрывоопасной смеси (Т1, Т2, Т3, Т4, Т5, Т6):
Таким образом, электромагнитный клапан СЕНС ПУ DN150 PN25/СЕНС ПУ DN150 PN25-НО имеет взрывобезопасный уровень, с видом защиты «взрывонепроницаемая оболочка», категории IIB (Этилен) при температуре нагрева поверхности оборудования не выше 200 градусов.
Возврат к списку
PPRC трубы, расшифровка и маркировка |
Рассмотрим PPRC трубы, расшифровка числовых и буквенных значений этих изделий интересует многих.
Начнем с того, что сегодня такую аббревиатуру можно увидеть очень редко. Чаще всего встречается сочетание буквенных символов PPR, что порой вводит потребителя в заблуждение.
Между тем и PPRC и PPR — это изделия, изготовленные из одного и того же материала.Просто спустя некоторое время после выхода продукции на рынок почти все производители отказались от последней буквы.
Первые два символа (PP) расшифровывается предельно просто, и означают то, что материал трубы — это полипропилен. Буквенные значения данного вида изделий звучат в оригинале как PolyPropyleneRandomCopolymer. Что означает блок-сополимер ПП с нормальным содержанием ПЭ.
К сожалению, прочитать и понять маркировочную надпись на полипропиленовых трубах сегодня не всегда и не всем удается.
Связано это с тем, что устоявшейся методики по маркировки труб в настоящее время нет, а посему каждый производитель волен поступать, как хочет и иногда ставит свое обозначение.
Тип трубы PPR (не забываем, что это одновременно и вариант PPRC) является самым популярным и самым востребованным среди покупателей на данный момент. Однако заметим, что не самым идеальным, поскольку в производстве этого типа изделий участвует рандом-сополимер. Т.е. область применение подобных продуктов значительно сужается, они идут только на монтаж систем отопления, водопроводных коммуникаций и иногда на обустройство тёплых полов.
Тем не менее, какое-то подобие международного стандарта всё же производителями соблюдается. Нам важно запомнить, что литера R означает роддом-сополимер.
Как расшифровать параметры трубы PPRC (PPR)?
Обычно на товаре можно увидеть приблизительно такую маркировку:
Название фирмы/PPR(1-буквенный индекс)/PN(2-числовой индекс)/(3-числовой индекс)/класс/(4-числовой индекс)МПа/ТУ(5-числовой индекс).
Здесь в расшифровке:
- 1 — обозначение трубы;
- 2 — номинальное давление;
- 3 — диаметр (внешний) и толщина стенки;
- 4 — максимальное рабочее давление;
- 5 — нормативный документ (ТУ………), иногда – дата выпуска, номер партии.
Например:
BLUE OCEAN PPR-HWCW/S3.2/25*3,5 PN1.6МПа и т.д.Но что потребителю на практике дает расшифровка PPRC труб? Она позволяет подобрать нужную геометрию (диаметр и длину) под расчетное давление в системе. Нужно только помнить при расшифровке, что значения давления (PN10, PN20 и т.д.) указаны при температуре в +20°C.
Вообще же следует сказать о том, что полипропиленовые трубы PPRC плохо работают в условиях слишком низких или высоких температур.
Так же при расшифровке нужно знать следующее.
- Изделие PPRC 20 мм обычно идет на внутриквартирную разводку холодной или горячей системы водоснабжения.
- 25 мм — на разводку таких систем в коттеджах и частных домах.
- 32-40 мм — на монтаж стояков.
- Кроме того, при расшифровке трубы PPRC могут встретиться и другие обозначения. Например, PPR-AL-PPR. Это означает, что продукт армирован алюминиевой фольгой. Встречается также армирование труб PPRC стекловолокном.
Что такое SDR у полиэтиленовых труб?
Для выбора правильных полиэтиленовых труб нужно знать, для каких условий они предназначены, какое рабочее давление могут выдерживать, что такое SDR и другие технические параметры.
Использование полиэтиленовых труб более выгодно и удобно, в отличие от изделий из других материалов (металл, металлполимерные, чугунные), так как они: более лёгкие, долговечные, не поддаются коррозии, гладкие внутри, легко монтируются и демонтируются. Сваривать участки полиэтиленовых труб проще и быстрее, чем аналогичные трубы из металла, а обучение сварщиков занимает меньше времени.
Также пластиковые трубы достаточно эластичные, чтобы противостоять давлению грунта, выдерживать землетрясения и сопротивляться замерзанию жидкости в них. Утилизировать и перерабатывать полиэтиленовые трубы значительно проще, чем металлические.
Если посмотреть на любую полиэтиленовую трубу, на ней можно увидеть надписи, позволяющие определить её свойства и предназначение. Например: название производителя, тип материала, из которого труба изготовлена (марка полиэтилена), ГОСТ, диаметр, маркировку с индексом SDR.
Что такое SDR?
Это одна из нескольких основных габаритных характеристик полимерных труб, среди которых есть такие: Dn, ID, OD, En, а также SDR. Аббревиатура SDR образована от английских слов «standart dimension ratio», обозначающих стандартный коэффициент соотношения диаметра полиэтиленовой трубы (внешнего) к её толщине: SDR = Dn/En.
Для индекса SDR характерна обратная пропорциональность. Это означает, что изделия, имеющие большую цифру SDR, обладают достаточно тонкими стенками, а трубы с меньшим индексом SDR имеют более толстые стенки.
Для труб из полимерных материалов цифры SDR не произвольные, а имеют стандартизированные значения, обычно от 6 до 41 (6; 7,4; 9; 11; 13,6; 17; 17,6; 21; 26; 33; 41).
Зачем нужен показатель SDR?
Чтобы подобрать нужную полимерную трубу под определённые цели, необходимо знать её характеристики. Это поможет понять, как труба будет вести себя в конкретных условиях. Например, что такое SDR, какое давление изнутри или снаружи она сможет выдержать, как поведёт себя при сдвигах грунта и перепадах температуры. Если труба имеет толстые стенки, она сможет быть более устойчивой к внутренним и внешним воздействиям. Индекс SDR позволяет узнать толщину стенки и учитывать, какое давление она сможет выдержать.
Самое большое давление выдерживают полимерные трубы с показателем SDR 6. Допустимое давление для труб такого типа составляет 25 атмосфер, SDR 7,4 — 20 атм, SDR 9 — 16 атм, SDR 11 — 12 атм, SDR 13,6 — 10 атм, SDR 17 — 8 атм, SDR 17,6 — 7 атм, SDR 21 — 6 атм, SDR 26 — 5 атм. Трубы, имеющие индексы SDR 33 и SDR 41 способны выдерживать давление до 4 атмосфер.
Исходя из этих цифр, нужно учитывать, трубы с каким показателем SDR можно применять в требуемых условиях. Например, изделия с индексом SDR от 6 до 9 используются в напорных системах, где есть высокое давление: канализационных коллекторах, магистральных газо- и водопроводах.
Трубы с SDR от 11 до 17,6 можно применять в системах орошения или водоснабжения с меньшим напором. Изделия с SDR от 21 до 26 могут устанавливаться в малоэтажных домах, для подводки воды. Трубы с индексом SDR 33 и SDR 41 обычно применяют для систем без напора воды (канализационные отводы).
Выбирая полимерные трубы, кроме показателя SDR нужно учитывать ещё и марку полиэтилена, которая применяется в производстве. Трубы из более высокой марки полиэтилена при прочих равных условия будут прочнее, а значит могут быть более устойчивыми к внешнему и внутреннему воздействию.
Например, труба полиэтиленовая низкого давления (ПНД), изготовленная из ПЭ 100, будет более прочной, чем из ПЭ 80, при равных индексах SDR. Показатель SDR 17 трубы из ПЭ 100 означает, что такое изделие вполне можно применять для систем водоснабжения или в газовых трубах с достаточно высоким давлением. Напротив, такие же трубы, но из ПЭ 80, с индексом SDR 17 можно использовать только в «малоэтажках» и частных домах, где их прочности вполне достаточно, а сравнительная дешевизна позволит немного снизить стоимость ремонтных работ.
В настоящее время, исходя из опыта продаж и применения полиэтиленовых труб, наш интернет магазин предлагает трубы, произведенные только из полиэтилена высокого качества марки ПЭ100 и SDR от 11 до 26.
Просмотры: 589
Маркировка шарового крана или вентиля – СтройМастерская
Что нужно знать при их выборе – расшифровываем надписи, что обозначают знаки, цифры и буквы на корпусе водопроводной арматуры…
Пойти в магазин и просто купить кран в замен старого – не совсем верное решение, многое о этих изделиях нужно знать перед покупкой:
- Размер подсоединения
- Тип подсоединения – резьба внутренняя или наружная или комбинированная
- Отверстие для пропускаемой среды – полнопроходное или стандартнопроходное (редуцированный кран)
- Материал – из чего сделано изделие
- Максимально-возможное давление, которое выдержит прибор
Маркировка шаровых кранов и вентилей
Наверное, многие обращали внимание на значки, цифры и буквы расположенные на корпусе шаровых кранов фитингах и вентилях.
Давайте разбираться, начнем по порядку.
DN
DN – Cтандартизованное представление диаметра по ГОСТ 28338-89 и ГОСТ Р 52720 .
DN – переводится как диаметр номинальный.
Аналогом общепринятого обозначения DN в российском сегменте встречается обозначение русскими буквами как Ду.
Под условным проходом или (номинальным размером) понимают параметр для трубопроводов, арматуры и фитингов в качестве характеристики присоединяемых частей.
Условный проход (номинальный размер) не имеет единицы измерения и приблизительно равен, внутреннему диаметру, присоединяемого трубопровода, выраженному в миллиметрах и соответствует ближайшему значению из ряда чисел.
DN – это своего рода градация на диаметры, в котором например DN 15, означает, что диаметр внутреннего присоединяемого трубопровода приблизительно равен 15мм. В классификации по DN нет случайных цифр, они идут строго, как прописано в ГОСТ – DN 15, DN16 (который кстати редко встречается в быту), DN 20, DN 25, DN 32, DN 40 и так далее.
Значения номинального диаметра следует выбирать из ряда:
| 2,5 | 12 | 50 | 160* | 450 | 1200 | 2600** |
| 3 | 15 | 63* | 175** | 500 | 1400 | 2800 |
| 4 | 16* | 65 | 200 | 600 | 1600 | 3000 |
| 5 | 20 | 80 | 250 | 700 | 1800 | 3200** |
| 6 | 25 | 100 | 300 | 800 | 2000 | 3400 |
| 8 | 32 | 125 | 350 | 900 | 2200 | 3600** |
| 10 | 40 | 150 | 400 | 1000 | 2400 | 3800** |
| 4000 |
* Допускается применять только для гидравлических и пневматических устройств.
** Для арматуры общего назначения применять не допускается.
Следует помнить, что этот стандарт не распространяется на системы кондиционирования воздуха и вентиляции.
На большинстве изделий можно увидеть продублированный размер в английских дюймах.
Определением дюйма является верхняя кавычка после цифры, наши 25,4 миллиметра равняется 1” английскому дюйму.
Полдюймовый размер пишется через черточку ½ и равняется 12,7 мм, но!!!! Внимание!!! По размерам DN – ½ дюйма соответствует DN 15, то же самое и с ¾ дюйма, ¾ дюйма в переводе на миллиметры, получается 19мм, но по DN соответствуют DN 20.
Получается, условный диаметр соответствует ближайшему значению DN из предложенных чисел в ГОСТе!
Одним словом условный диаметр!
Таблица перевода DN-Ду в дюймы
| DN или Ду | Дюймы |
| 6 | 1/8″ |
| 8 | 1/4″ |
| 10 | 3/8″ |
| 15 | 1/2″ |
| 20 | 3/4″ |
| 25 | 1″ |
| 32 | 1 1/4″ |
| 40 | 1 1/2″ |
| 50 | 2″ |
PN
Следующим по важности показателем является значение PN – ГОСТ 26349-84, которое обозначает, какое максимальное давление может выдержать изделие. В российском сегменте обозначение PN иногда встречается как Ру.
Настоящий стандарт распространяется на соединения трубопроводов и арматуру и устанавливает ряд номинальных давлений по ГОСТ.
Под номинальным давлением понимается наибольшее избыточное рабочее давление при температуре рабочей среды 20 °С, при котором обеспечивается заданный срок службы соединений трубопроводов и арматуры, имеющих определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках прочности их при температуре 20 °С.
Значение PN рассчитывается в Мегапаскалях. Для сравнения, PN1 = 0,1 МПа или 1 кгсилы/см2 который в свою очередь равен 0,98 барам). Попросту, если на изделии стоит обозначение PN10 то следует принимать что оно рассчитано на давление не превышающее 10 бар.
WOG
Этот стандарт используется в США и обозначает, что прибор может использоваться для разных сред, WOG состоит из заглавных букв таких слов как Water – вода, Oil – масло, Gas – газ.
Перед обозначением WOG в цифрах указывается номинальное давление, которое возможно при условии использования прибора в комнатной температуре, измеряемое в фунт./кв. дюйм или Psi.
На сегодняшний день стандарт считается устаревшим, номинальное давление о котором он говорит указывается для холодной воды, а номинальное давление для высоких температур, а так же для масла и газа все равно нужно смотреть в паспорте изделия.
WSP
WSP (Working Steam Pressure – рабочее давление пара) цифры перед значком WSP означают максимальное рабочее давление в Psi при эксплуатации устройства с паром .
CWP
Цифры расположенные перед абривеатурой CWP обозначают (холодное рабочее давление) измеряемое в фунт./кв. дюйм или Psi.
MOP
Обозначение, используемое в газовой отрасли, MOP расшифровывается как – максимальное рабочее давление газа в трубопроводе, допускаемое для постоянной эксплуатации.
MOP включает в себя физические и механические характеристики элементов трубопровода, а также влияние газа на эти характеристики. Цифры после значка MOP указываются в Барах, например – MOP5 обозначает, что кран имеет максимальное рабочее давление в системе для газа не более 5 бар.
Направление потока или → стрелка
Стрелка, нанесенная на корпус изделия, указывает направление потока, пренебрегать этим значком категорически нельзя, чаще используется на обратных клапанах, запорных клапанах или так называемых вентилях.
ГОСТ 21345-2005 говорит о том, что маркировка кранов с односторонней подачей среды должна содержать стрелку, указывающую направление подачи рабочей среды. Почему, для такого крана нельзя пренебрегать направлением, было рассмотрено в предыдущей статье.
Логотип фирмы, страна – место производства изделия и дата выпуска
По логотипу можно понять к какой фирме производителя относится изделие.
Многие производители указывают на корпусе изделия место где оно произведено, например – Made in Italy.
Некоторые фирмы производители на свои изделия ставят клеймо с датой выпуска изделия.
CE
Маркировка CE означает, что изделие создано согласно всем европейским нормам и требованиям.
LF
«LF» или LEAD FREE означает что материал изделия с очень низким содержанием свинца или не содержит свинца вовсе.
Марка стали, сплава
На кране может присутствовать клеймо обозначающее тип материала, из которого сделан корпус изделия.
Из какого материала изготовлена арматура, знать достаточно важно, ведь это касается не только того, как будет служить изделие , но и означает, не будет ли оно выделять вредные примеси в воду.
На изделиях из нержавейки, встречающихся довольно таки редко в обычном водопроводе может наноситься буквенная аббревиатура НЖ или, например цифровой индекс 304 или 316,
что по стандарту AISI означает 304 или 316 марку нержавеющей стали.
А например, индекс CW617N означает состав латуни, который приблизительно соответствует российскому аналогу ЛС59-2.
Борьба со свинцом в составе латуни, или безсвинцовые сплавы
Камнем преткновения в составе латуни является процент содержание свинца Pb.
В своё время, в Европе сильно озадачились тем, что в латуни присутствует большое количество свинца.
Все знают, что трубы и арматура с повышенным содержанием свинца негативно влияет на здоровье человека, в вязи с чем, некоторые европейские предприятия переквалифицировались на производство так называемой безсвинцовой латуни состоящей только из меди и цинка.
Но такое производство потребовало больших затрат при выпуске той же продукции, стало необходимым заменять и модернизировать оборудование что привело к повышению себестоимости изделий без свинца в три раза по сравнению с теми же изделиями выпускающимися ранее.
Только четыре страны Германия, Франция , Нидерланды и Великобритания используют стандарт DIN 50930-6 и постепенно заменяют свинцовую латунь на безсвинцовые сплавы. Но пока, полностью отказаться от добавок свинца не смогли даже в Европе.
Согласно международным нормативам, свинец не должно превышать в сплаве 3%.
На данный момент, самый популярный сплав латуни используемый в инженерной сантехнике CW617N.
Этот сплав содержит минимальное количество свинца 1,6–2,6% и является подтвержденным стандартом качества латуни, которая допускается для использования в системах питьевого водоснабжения европейского уровня.
На российском рынке сантехническая арматура без свинца встречается редко.
Иногда попадается контрафактный сантехнический товар из Китая, в котором количество свинца может зашкаливать и не поддаваться измерению.
В связи с чем, потребителю следует обращать внимание и хорошо разбираться в маркировке латуни, чтобы избежать приобретения подделок с высоким содержанием токсичного металла.
Разобравшись с маркировкой, становится определенно понятно, что не все краны одинаково полезны в том или ином случае.
Постоянный адрес статьи – http://stroimasterskaya.ru/articles/2858
Смотрите видео – Маркировка водопроводной арматуры
Показать еще статьи из рубрики – СантехникаМАТЕРИАЛ ПО ТЕМЕ
Лучшая мебель в мире Высокое качество изделий для дизайна интерьера произведенных в Италии известно во всем мире… Подробнее |
Преимущества кованых изделий Изделия, изготовленные методом художественной ковки, отличаются долгим сроком эксплуатации и высокой прочностью. Их практичность удачно сочетается с изяществом, неотразимым стилем и поразительной красотой. Подробнее |
Пробковое напольное покрытие Пробковые полы – что это такое. Из какого материала изготавливается данное покрытие, и какими обладает характеристиками… Подробнее |
Как приобрести сухую строганную доску? Каждый, кто начинает строительство дома, сталкивается с приобретением различных исходных материалов. Одним из таких стройматериалов является строганная доска… Подробнее |
Как построить колодец своими силами? Какой тип колодца можно попытаться построить самостоятельно? Строим колодец своими силами и подбираем необходимый погружной насос для колодца. Подробнее |
Пена из стекла: изолируем дом от холодов, влаги и звуков Свойства обычного стекла всем давно известны. Оно не впитывает влагу, в нем не могут найти благоприятную зону для размножения паразиты, это хорошая защита от ветра и холодов… Подробнее |
Что лучше и надёжней – бензопила, электрическая или аккумуляторная цепная пила Какой вариант цепной пилы лучше подойдёт для домашнего хозяйства? Какую выбрать – бензиновую, электропилу на 200 вольт или аккумуляторную? Обзор вариантов, плюсы и минусы при выборе цепной пилы, для дома, дачи или работы. Подробнее |
Утепляем подвальное перекрытие Утеплять собственный дом, либо дачу, нужно комплексно. Если мы утеплим только стены и крышу, – то этого недостаточно, поскольку довольно серьезные теплопотери напрямую зависят от подвальных помещений: погребов, подвалов, подполов… Подробнее |
Фурнитура для алюминиевых окон Принцип работы фурнитуры для алюминиевых окон не отличается принципиально от функционирования комплектующих для пластиковых или деревянных окон… Подробнее |
Устройство и технология укладки водяного теплого пола Альтернативный вид отопительных приборов – водяной теплый пол… Подробнее |
|
Tube connections and fittings. Nominal pressures. Series
|
Что обозначают DN и PN на фланцах? (Видео)
Как классифицируются фланцы?Фланец – это внешняя или внутренняя кромка или обод (кромка) для трения, например фланец из железной пластины, такой как двутавровая балка или тавровая балка; или для присоединения к другой части, такой как концевой фланец трубы, паровое кольцо и т. д. При прикреплении к трубе фланец также может быть пластиной или кольцом для формирования обода на конце трубы. Глухой фланец – это пластина, которая используется для закрытия или снятия конца винта.Фланцевое соединение – это присоединение к трубопроводу, где соединительные биты имеют фланцы, фиксирующие компоненты.
Множество общих стандартов фланцев можно найти по всему миру. Они имеют стандартизованные размеры, чтобы обеспечить простую взаимозаменяемость и функциональность. ASA / ASME (США), PN / DIN (ЕС), BS10 (британский / австралийский) и JIS / KS (японский / корейский) являются общими мировыми стандартами. В 1996 году ANSI прекратил публиковать B16.5 в США, и его эквивалентом является ASME B16.5.
Существует два типа трубок по номенклатуре: десятичная и метрическая. В британской системе мер используются фунты на квадратный дюйм (psi) для обозначения давления или номинальный размер трубы (NPS) для обозначения размера труб. Давление обычно указывается в килопаскалях (кПа), а диаметр трубы указывается в номинальном диаметре (DN) метрической системы в зависимости от международной шкалы единиц.
Что означает PN?PN – это аббревиатура от «Pressure Nominale».PN используется как префикс к номинальному давлению фланцев. Например, фланец PN16 рассчитан на работу до 16 уровней. Нормальные оценки: PN6, PN10, PN16, PN25, PN40, PN64, PN100. В соответствии с международными стандартами на фланцы, такими как ISO 7005-1 или DIN 2501, PN10, PN16, PN25 и PN40, указывается как класс давления в барах, так и метрические размеры фланца, в которых используется метрическая система измерения. Фланцы, разработанные в соответствии со спецификациями ANSI, AWWA, ASA или старыми британскими стандартами, измеренными в дюймах, не обязательно будут соответствовать спецификации фланцев.
Вероятно, это хорошая идея – предложить фактическое рабочее давление при определении спецификации фланца PN, поскольку обычно допускается сверление фланца аналогичного PN, скажем PN16, на фитинге или клапане, чтобы соответствовать соседним фланцам, но уровень давления ниже, чем PN16. .
Что означает DN?Слово номинальный диаметр относится к внутреннему диаметру трубы. Все размеры монтажной плиты вместе с приблизительным уровнем давления и номинальным типом, e.грамм. Размеры фланца указаны в соответствии с номинальным диаметром. Сталь не часто называют товаром, но думают, что это так.
Следует отметить, что истинный внутренний диаметр во многих случаях отличается на несколько миллиметров. Только когда номинальный диаметр DN указан относительно эквивалентной нормы DIN, можно сделать точный вывод о том, что трубы разных производителей можно смешивать.
Номинальный диаметр указывается с помощью сокращения DN (номинальный диаметр) в соответствии с EN ISO 6708, за которым следует безразмерное число, эквивалентное реальному внутреннему диаметру в миллиметрах.Для справки, труба DN 50 означает трубу с внешним диаметром 60,3 мм и толщиной стенки 3,65 мм в соответствии с EN 10255 (в результате внутренний диаметр составляет 53 мм).
Какая связь между классом давления (LB) и номинальным давлением PN (бар)?
Какова взаимосвязь между классом давления (LB) и номинальным давлением PN (бар)?
Какая связь между классом давления (LB) и номинальным давлением PN (бар)?
Номинальное давление означает максимальное давление, которое труба, фланец, трубопроводная арматура или клапан данного класса могут выдержать при данной температуре.Класс (LB) и PN (бар) используются для описания номинального давления.
Номинальное давление (PN) – это обозначение номинального давления, за которым следует номер обозначения, который указывает приблизительное номинальное давление в барах. PN происходит от французского слова «номинальное давление», которое является официальным номинальным давлением, а не фактической способностью к давлению отдельной трубы. PN в основном используется в европейской стандартной системе DIN, EN, BS, ISO и т. Д. Бар – это единица измерения давления, а 1 бар равен 14,5 фунтам на квадратный дюйм или 100 килопаскалям (кПа).
Единицей измерения PN, отмеченной Китаем более 10 лет назад, является МПа, а сейчас это в основном единицы. Фактически, эти два блока использовались до сегодняшнего дня, но разница давлений составляет до 10 раз, то есть PN1.0Mpa = PN10Bar. Общий диапазон давления, используемый в системе европейского стандарта (бар): PN2,5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320 и PN400 и так далее.
Класс давления можно описать несколькими способами – класс давления «A», «B», «C» или класс 300, класс 600.Более высокие числа указывают на то, что может выдержать более высокий класс давления. Фланец класса 600 может выдерживать большее давление, чем фланец класса 300. Класс – это общее обозначение уровня давления в американской стандартной системе, например Class150 или 150LB и 150 # – это обозначение уровня давления, используемое в американском стандарте. Обычно используемый диапазон давления в американском стандарте (LB) составляет: 75 фунтов, 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов.
Единица LB произошла от латинского слова libra (весы) и описывает римскую единицу массы, подобную фунту.Для обозначения класса давления используются разные названия. Например, фланец 150 фунтов или фланец 150 фунтов или фланец 150 # или класс 150 – все это означает одинаковые фланцы.
Что такое преобразование между LB и PN?
Поскольку это две разные системы стандартов, LB и PN обычно не используются и могут быть изменены, но некоторые обычно используемые диапазоны давления взаимозаменяемы. Вместо того чтобы подробно объяснять их все, в таблице ниже показано, как разные описания классов давления соотносятся друг с другом.Конверсии неточные, но достаточно близки для повседневных целей.
Class75 = 75LB = PN11Bar
Class150 = 150LB = PN20Bar
Class300 = 300LB = PN50Bar
Class400 = 400LB = PN68Bar
Class =
Class600 900LB = PN150Bar
Class1500 = 1500LB = PN260Bar
Class2500 = 2500LB = PN420Bar
Необходимо выяснить, как взаимосвязь между LB и PN и как они были преобразованы, что дает вам ясную голову в дизайне , предложение и процесс закупок.Как производитель трубных фланцев и поставщик фланцев 150LB, фланцев PN100 в соответствии со стандартами DIN и ASTM. Подробности по электронной почте [email protected]!
Номинальный диаметр (DN) и номинальное давление (PN)
24 мая 2018Печать
Как было объяснено в предыдущей статье Различия и сравнение между стандартами ISO и ASME , номинальный диаметр (DN) является стандартным показателем, используемым в качестве эталона для оценки размера тех элементов, которые могут быть соединены в трубах из нержавеющей стали. (фланцы, фитинги, арматура).
Знание DN необходимо для расчета рабочего давления компонентов.
Действительно, могут быть соединены только элементы, имеющие одинаковый DN и одинаковое номинальное давление (PN) .
Номинальное давление трубы описывает максимальное внутреннее давление, которое труба и ее соединения способны выдержать, и выражается в барах.
Но как рассчитать значение PN? А что это значит?
Номинальное давление представляет собой шкалу значений, примерно соответствующую серии Ренара с общей разницей 5: 2; 5; 6; 10; 16; 20; 25; 40; 50; 64; 100; 150; 250; 320; 420 640.
Классификация PN включает в себя как механические, так и размерные характеристики и не представляет никаких физических величин в каких-либо конкретных единицах измерения. Номинальное давление в трубе описывает рабочее давление в барах только для воды с максимальной температурой 20 ° C. Когда температура увеличивается, номинальное давление снижается в соответствии с конкретными стандартами для каждого типа жидкости.
Кроме того, интересно выделить взаимосвязь между стандартами ISO и ANSI.Что касается фланцев ANSI (скользящих, приварных и глухих), номинальное давление выражается в фунтах ( 150 фунтов , 300 фунтов ). Тем не менее, эти значения имеют соответствующие значения в классификации PN (в вышеупомянутых примерах это будут PN 20 и PN 50 ).
Наша продукция в основном подходит для фитингов труб низкого давления и включает фланцы и соединения из нержавеющей стали PN 6, PN 10, PN 16, PN 40, PN 64, а также фланцы ANSI на 150 и 300 фунтов.Это первые значения из серии Renard, довольно широко распространенной в нашей отрасли.
Сопутствующие товары
Размеры Фланцы с приварной шейкой (Vorschweiss-Flansche), тип 11, номинальное давление (PN) 25
Другое номинальное давление
| DN | А | Б | К | Д | E | Факс |
| 10 | 90 | 60 | 40 | 2 | 17.2 | 28 |
| 15 | 95 | 65 | 45 | 2 | 21,3 | 32 |
| 20 | 105 | 75 | 58 | 2,3 | 26,9 | 40 |
| 25 | 115 | 85 | 68 | 2,6 | 33,7 | 46 |
| 32 | 140 | 100 | 78 | 2.6 | 42,4 | 56 |
| 40 | 150 | 110 | 88 | 2,6 | 48,3 | 64 |
| 50 | 165 | 125 | 102 | 2,9 | 60,3 | 75 |
| 65 | 185 | 145 | 122 | 2,9 | 76,1 | 90 |
| 80 | 200 | 160 | 138 | 3.2 | 88,9 | 105 |
| 100 | 235 | 190 | 162 | 3,6 | 114,3 | 134 |
| 125 | 270 | 220 | 188 | 4 | 139,7 | 162 |
| 150 | 300 | 250 | 218 | 4,5 | 168,3 | 192 |
| 200 | 360 | 310 | 278 | 6.3 | 219,1 | 244 |
| 250 | 425 | 370 | 335 | 7,1 | 273 | 298 |
| 300 | 485 | 430 | 395 | 8 | 323,9 | 352 |
| 350 | 555 | 490 | 450 | 8 | 355,6 | 398 |
| 400 | 620 | 550 | 505 | 8.8 | 406,4 | 452 |
| 450 | 670 | 600 | 555 | 8,8 | 457 | 500 |
| 500 | 730 | 660 | 615 | 10 | 508 | 558 |
| 600 | 845 | 770 | 720 | 11 | 610 | 660 |
| 700 | 960 | 875 | 820 | 14.2 | 711 | 760 |
| 800 | 1085 | 990 | 930 | 16 | 813 | 864 |
| 900 | 1185 | 1090 | 1030 | 17,5 | 914 | 968 |
| 1000 | 1320 | 1210 | 1140 | 20 | 1016 | 1070 |
| DN | А | Б | К | Д | E | Факс |
| DN | г | H | К | м | № | р |
| 10 | 14 | 2 | 16 | 35 | 6 | 4 |
| 15 | 14 | 2 | 16 | 38 | 6 | 4 |
| 20 | 14 | 2 | 18 | 40 | 6 | 4 |
| 25 | 14 | 2 | 18 | 40 | 6 | 4 |
| 32 | 18 | 2 | 18 | 42 | 6 | 6 |
| 40 | 18 | 3 | 18 | 45 | 7 | 6 |
| 50 | 18 | 3 | 20 | 48 | 8 | 6 |
| 65 | 18 | 3 | 22 | 52 | 10 | 6 |
| 80 | 18 | 3 | 24 | 58 | 12 | 8 |
| 100 | 22 | 3 | 24 | 65 | 12 | 8 |
| 125 | 26 | 3 | 26 | 68 | 12 | 8 |
| 150 | 26 | 3 | 28 | 75 | 12 | 10 |
| 200 | 26 | 3 | 30 | 80 | 16 | 10 |
| 250 | 30 | 3 | 32 | 88 | 18 | 12 |
| 300 | 30 | 4 | 34 | 92 | 18 | 12 |
| 350 | 33 | 4 | 38 | 100 | 20 | 12 |
| 400 | 36 | 4 | 40 | 110 | 20 | 12 |
| 450 | 36 | 4 | 46 | 110 | 20 | 12 |
| 500 | 36 | 4 | 48 | 125 | 20 | 12 |
| 600 | 39 | 5 | 48 | 125 | 20 | 12 |
| 700 | 42 | 5 | 50 | 129 | 20 | 12 |
| 800 | 48 | 5 | 53 | 138 | 22 | 12 |
| 900 | 48 | 5 | 57 | 148 | 24 | 12 |
| 1000 | 56 | 5 | 63 | 160 | 24 | 16 |
| DN | г | H | К | м | № | р |
| DN | Кол-во болтов | Диаметр болтов с шестигранной головкой | Длина болтов с шестигранной головкой | Диаметр Шпильки | Длина шпильки |
| 10 | 4 | M12 | 50 | 1/2 “ | 65 |
| 15 | 4 | M12 | 50 | 1/2 “ | 65 |
| 20 | 4 | M12 | 55 | 1/2 “ | 70 |
| 25 | 4 | M12 | 55 | 1/2 “ | 70 |
| 32 | 4 | M16 | 60 | 5/8 “ | 80 |
| 40 | 4 | M16 | 60 | 5/8 “ | 80 |
| 50 | 4 | M16 | 65 | 5/8 “ | 80 |
| 65 | 8 | M16 | 65 | 5/8 “ | 85 |
| 80 | 8 | M16 | 70 | 5/8 “ | 90 |
| 100 | 8 | M20 | 75 | 3/4 дюйма | 95 |
| 125 | 8 | M24 | 85 | 7/8 “ | 110 |
| 150 | 8 | M24 | 90 | 7/8 “ | 115 |
| 200 | 12 | M24 | 90 | 7/8 “ | 115 |
| 250 | 12 | M27 | 100 | 1 “ | 130 |
| 300 | 16 | M27 | 105 | 1 “ | 130 |
| 350 | 16 | M30 | 115 | 1.1/8 дюйма | 145 |
| 400 | 16 | M33 | 120 | 1¼ “ | 160 |
| 450 | 20 | M33 | 135 | 1¼ “ | 170 |
| 500 | 20 | M33 | 140 | 1¼ “ | 175 |
| 600 | 20 | M36 | 140 | 1,3 / 8 “ | 180 |
| 700 | 24 | M39 | 150 | 1½ “ | 195 |
| 800 | 24 | M45 | 160 | 1¾ “ | 215 |
| 900 | 28 | M45 | 170 | 1¾ “ | 220 |
| 1000 | 28 | M52 | 190 | 2 “ | 250 |
| DN | Кол-во болтов | Диаметр болтов с шестигранной головкой | Длина болтов с шестигранной головкой | Диаметр Шпильки | Длина шпильки |
Показания:
- A = Внешний диаметр
- B = Диаметр окружности болта
- G = Диаметр отверстий под болты
- C = диаметр выступающей поверхности
- H = высота поднятой лица
- E = Внешний диаметр шейки
- K = Толщина фланца
- M = длина фланца
- N = Длина правого конца
- F = Диаметр шейки
- R = Радиус углов
- D = Толщина стенки
Общие примечания:
- Размеры указаны в миллиметрах, если не указано иное.
- Концы под сварку встык (необходимо указать при заказе) DIN 3239-1-R6 форма кромки 22 по DIN 2559 (DIN EN ISO 9692)
Особенности:
- Длины болтов с шестигранной головкой, диаметры и длины шпилек рассчитаны автором этого веб-сайта.
- Все длины рассчитаны без шайб, пружинных шайб и т. Д. И свободной резьбы (равняется 1/3 диаметра болта)
- Все длины рассчитаны с толщиной прокладки 3 мм.
- Размеры болтов рассчитаны для фланца приварной встык типа 11.Другие типы фланцев могут иметь другой диаметр и толщину отверстий под болты, так что даже болты могут иметь другие размеры.
Примечание 1: ISO 7005-1 (стальные фланцы) PN 20, 50, 110, 150, 260, 420 предназначены для взаимозаменяемости с фланцами ASME B16.5 и MSS SP-44 – фланцы ISO 7005-1 не являются идентичны фланцам ASME B 16.5 и MSS SP 44, но считаются соответствующими размерам, указанным в ASME B 16.5 и MSS SP 44.
Фланцы ISO 7005-2 (чугун), PN 20, 50, взаимозаменяемы с ANSI / ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун), но они не идентичны. Считается, что они соответствуют размерам, указанным в ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун).
Примечание 2: ISO PN 2.5, 6 не имеют соответствующего класса ASME, а классы ASME 75, 400 и 800 не имеют соответствующего обозначения ISO PN. Поэтому использование фланцев с такими номинальными характеристиками PN и Class не рекомендуется.
Фланцевый стол ASME PN AS2129 4331 4087 ISO700501 BS10EFH MSSSP44
Правило скольжения таблицы фланцев клапана и сравнение – Размеры ASME / BS / AS / PN / EN / ISO
- РАЗМЕР
- Выберите размер таблицы DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600DN650DN700DN750DN800DN850DN900
Таблица фланцев ASME – B16.5
AS2129 / AS4087 Таблица стальных фланцев
EN1092-1 Таблица фланцев PN
Правило скольжения для фланцев, шпилек и прокладок API6A – API6B / API6BX
Обзор
В Австралии стандарты фланцев BS и AS по существу одинаковы, но имеют метрику. Следовательно, метрические размеры указаны как «DN» (номинальный диаметр) в мм. Эквивалентный размер в дюймовой системе округляется до ближайшего кратного 25 мм (для 2 дюймов и более), как показано ниже. Однако фактические размеры и размеры отверстий не изменились.«NB» (номинальное отверстие) также иногда используется для обозначения размеров клапана.
| 1/2 ″ | DN15 |
|---|---|
| 3/4 ″ | DN20 |
| 1 ″ | DN25 |
| 1 1/4 ″ | DN32 |
| 1 1/2 ″ | DN40 |
| 2 ″ | DN50 |
| 2 1/2 ″ | DN65 |
|---|---|
| 3 ″ | DN80 |
| 4 ″ | DN100 |
| 5 ″ | DN125 |
| 8 ″ | DN200 |
| 10 ″ | DN250 |
| 12 ″ | DN300 |
|---|---|
| 14 ″ | DN350 |
| 15 ″ | DN375 |
| 16 ″ | DN400 |
| 18 ″ | DN450 |
| 20 ″ | DN500 |
| 24 ″ | DN600 |
|---|---|
| 28 ″ | DN700 |
| 30 ″ | DN750 |
| 32 ″ | DN800 |
| 36 ″ | DN900 |
Наиболее распространенным фланцем, используемым в Австралии в нефтегазовой и горнодобывающей промышленности, в настоящее время является фланец ANSI согласно ANSI B16.5. Однако в общепромышленной и коммерческой отраслях, а также в сфере водоотведения и очистки сточных вод наиболее распространенным является отбортовка стола по стандарту AS2129. Фланцы с все более высоким европейским рейтингом PN также указаны в BS4504, а также в AS4331 и EN 1092-1. BS4504 теперь устарел и заменен EN 1092, который указан в британских стандартах как BS-EN 1092. EN 1092 произошел от DIN 2501, который стал частью ISO 7005, затем EN 1092 был создан как стандарт для фланцев на основе DIN. (Фланцы BS4504 в целом были такими же, как и в старой спецификации DIN 2501, но новый стандарт EN 1092 охватывает более широкий диапазон).EN 1092-1 – для стальных фланцев, EN 1092-2 – для железных фланцев, EN 1092-3 – для фланцев из сплава, EN 1092-4 – для фланцев из алюминиевого сплава. PN означает номинальное давление и примерно соответствует количеству бар, то есть рабочее давление PN10 в холодном состоянии составляет 10 бар. Диапазон номинальных значений от PN2,5 до PN420. Последний австралийский стандарт AS4331 ссылается на эту рейтинговую систему (от PN2,5 до PN420). AS4331 является воспроизведением стандарта ISO 7005, который основан на американской и европейской фланцевых системах. Стальные фланцы PN20, PN50, PN 110, PN 150, PN 260 и PN 420 «предназначены для взаимозаменяемости» с фланцами в соответствии с американскими стандартами ANSI / ASME B16. .5 и MSS SP44; они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI / ASME B16.5 и MSS SP44, в зависимости от ситуации.
Класс 150: PN 20
Класс 300: PN 50
Класс 600: PN 110
Класс 900: PN 150
Класс 1500: PN 260
Класс 2500: PN 420
ISO 7005 (который является воспроизведением AS4331) также включает европейские фланцы DIN PN6 / 10/16/25/40, которые ранее были DIN 2501-1 и BS4504. Эти фланцы такие же, как EN1092, но EN1092 также включает фланцы с более высоким номиналом на основе DIN.Следовательно, в Австралии большинство пользователей просто ссылаются на исходные стандарты ASME B16.5, поскольку они уже используются в Австралии для нефтегазовой и горнодобывающей промышленности, и на самом деле при давлениях выше таблицы E он был преобладающим стандартом, использовавшимся для последнего. 30 лет. Однако инженеры по трубопроводам должны обращаться к новому стандарту AS AS4331 для интерпретации и технических требований. Обратите внимание, что в случае эквивалентов AS4331.1 / ISO 7005-1 ANSI они не полностью идентичны ANSI, но «считаются соответствующими и предназначены для взаимозаменяемости».
Классы трубопроводов на основе ASME B16.5 и соответствующих номинальных значений PN: –
| Класс фланца | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| Номинальное давление на фланце, PN | 20 | 50 | 68 | 100 | 150 | 250 | 420 |
PN – это обозначение номинального давления, за которым следует номер обозначения, указывающий приблизительное номинальное давление в бар .
РейтингиPN не обеспечивают пропорциональную взаимосвязь между различными номерами PN, в отличие от номеров классов.
Австралийский стандарт
AS2129 исходит из BS10 и имеет метрику. В некоторых случаях отверстия для болтов немного большего размера обеспечивают лучший зазор, так как метрические болты указаны вместо болтов UNC, используемых в BS10. AS4087 является обновлением AS2129, однако AS2129 по-прежнему широко используется, поэтому он не был удален как стандарт, однако теперь он охватывает только таблицы AS от D до H.
AS4087 является последним стандартом для таблиц BS от D до H, используется то же сверление, но принята новая система номинального давления PN. Поскольку новые значения давления немного выше, толщина фланца немного увеличилась. Также размеры выпуклой грани (хотя и редко указываются, чаще всего используется плоская грань) немного больше. Таблицы C, J – R, больше не существуют, PN16 – это то же сверление, что и таблица D, PN21 такое же, как в таблице E, PN35 такое же, как в таблице H.
AS4331 охватывает PN2.5 до PN420, а размер и сверление являются копией стандарта ISO 7005-1, который, в свою очередь, является метрическим эквивалентом ASME B16.5 класса от 150 до 2500. ISO 7005-1 также включает в себя замененные фланцы DIN 2533 и DIN 2501, которые AS4331 также включает (также отражено в EN1092).
AS / NZS 4331 идентичен ISO 7005 и был воспроизведен из него.
4331.1 – Стальные фланцы (ISO 7005-1) EN1092-2 (на основе DIN 2501 / BS4504) PN2,5 / 6/10/16 / 25/40 и ANSI 150 ~ 2500LB Эквивалент ISO PN 20/50/110/150/260/420
4331.2 – Фланцы из чугуна (ISO 7005-2) PN2,5 / 6/10/19/20/25/40/50
4331,3 – Фланцы из медного сплава и композитных материалов (ISO 7005-3) PN10 на номер N50
Хотя стандарты говорят, что они идентичны, я заметил некоторые очень незначительные различия в толщине фланца между ISO 7005 (AS4331) и EN1092. Обратитесь к линейке слайдов Global Supply Line выше, чтобы узнать о различиях.
AS 4331 является копией стандарта ISO 7005, который основан на американской и европейской фланцевых системах.PN20, PN50, PN110, PN150, PN260 и PN420 Стальные фланцы «предназначены для взаимозаменяемости» с фланцами в соответствии с американскими стандартами ANSI / ASME B16.5 и MSS SP44. Они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI / ASME B16.5 и MSS SP44, в зависимости от ситуации.
Фланцы на основе ANSI, охватывающие AS 4331.1 / ISO 7005-1
Класс 150: PN20
Класс 300: PN50
Класс 600: PN110
Класс 900: PN150
Класс 1500: PN260
Класс 2500: PN420
ISO 7005 (который является воспроизведением AS 4331) также включает европейские фланцы DIN PN6 / 10/16/25/40, которые ранее были DIN 2501-1 и BS4504.Эти фланцы такие же, как EN1092 , но EN1092 также включает фланцы с более высоким номиналом на основе DIN.
Хотя стандарты говорят, что они идентичны, между ISO 7005 (AS4331) и EN1092 есть очень незначительные различия в толщине фланца. Обратитесь к линейке слайдов Global Supply Line выше, чтобы узнать о различиях.
Сталь на основе DIN / BS4504 на основе фланцев, отвечающих требованиям AS 4331.1 / ISO 7005-1 Железо DIN / BS4504 на основе фланцев, покрытых AS 4331.2 / ISO 7005-2 API6A используется в Австралии в системах бурения нефтяных скважин и устьевых систем. (см. нашу линейку для нефтепромыслов, щелкните здесь. Рейтинги API варьируются от 2 000 до 20 000 фунтов на квадратный дюйм (холодное рабочее давление). ANSI изначально возник на основе API, следовательно, в классах 600–900 и 1500 ANSI фланцы по размерам эквивалентны API 2 000, 3 000 и 5 000 для большинства размеров согласно ANSI 300NB (12 дюймов) API 13 5/8 дюймов, но фланцы ANSI, изготовленные из углеродистой стали с более низким пределом текучести, рассчитаны на более низкое рабочее давление.Однако GSL предлагает фланцы с приварной шейкой API6A 45K из высокопрочной углеродистой стали, которые совместимы с фитингами ASME A234 WPB и трубами A106B / API5LB. Нажмите здесь, чтобы узнать больше. ASME (Американское общество инженеров-механиков, членом которого является компания Australian Pipeline Valve) представляет собой группу стандартов, которые, в свою очередь, охватываются Американским институтом стандартов (ANSI), поэтому их фланцы могут называться ANSI или ASME. класс. Класс также традиционно обозначается как CL или LB (устно обозначается как фунт) или крестиком (#), но не psi, поскольку это может быть неверно истолковано как холодное рабочее давление (CWP).Так как ANSI 150, например, имеет CWP 285 psi, поэтому в отличие от системы PN этот класс не связан с CWP. AS4331 принял сверление и размеры ANSI, но использует классы рейтинга PN. Следовательно, в некоторых размерах фланцы толще, чтобы довести номинал до требуемого номинала PN. Фланцы из кованой стали, ASME B16.5, производятся в семи основных номиналах: Фланец класса 300 рассчитан на более высокое давление, чем фланец класса 150, поскольку фланец класса 300 изготовлен из большего количества металла и, следовательно, может выдерживать большее давление.Однако существует ряд факторов, которые могут повлиять на устойчивость фланца к давлению. Класс давления для фланцев часто выражается в фунтах. Для обозначения класса давления используются разные названия. Например: 150 фунтов или 150 фунтов или 150 # или класс 150 – все означают одно и то же. Фланцы выдерживают разное давление при разных температурах. (См. Таблицы давления / температуры на этом веб-сайте для получения информации о различных типах материалов). При повышении температуры номинальное давление фланца уменьшается.Например, фланец A105 класса 150 рассчитан на давление примерно 270 фунтов на кв. Дюйм (1861 кПа) при температуре окружающей среды, 180 фунтов на кв. Дюйм (1241 кПа) при примерно 400 ° F (204 ° C), 150 фунтов на кв. Дюйм (1034 кПа) при примерно 600 ° F (315 ° C) и 75 фунтов на кв. Дюйм ( 517 кПа) приблизительно при 800ºF (426ºC). Следовательно, когда давление падает, температура повышается и наоборот. Дополнительные факторы заключаются в том, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун и ковкий чугун, легированная сталь, углеродистая сталь и т. Д.Каждый материал имеет разное номинальное давление. Ниже приведен пример фланца NPS 12 (300NB) для всех основных классов давления. Этот пример демонстрирует, что диаметр выступающей грани у всех одинаковый; но внешний диаметр, окружность болта и диаметр отверстий под болт становятся больше с каждым более высоким классом давления. Диаметр ствола соответствует требуемому графику. См. Нашу Таблицу фланцев – «Онлайн-правила скольжения» выше для получения информации о размерах фланца. Количество и диаметр (мм) отверстий для болтов в приведенном ниже примере 300NB: 12 x 25.4 мм, класс 150, 16 x 32 мм, класс 300, 16 x 34,9, класс 400, 20 x 34,9 мм, класс 600, 20 x 38,1 мм, класс 900, 16 x 54 мм, класс 1500 и 12 x 73 мм, класс 2500. Номинальное давление / температура – это максимально допустимое рабочее давление, разрешенное в соответствии с ASME B16.5 (опубликовано в метрической и британской системе мер). Для промежуточных температур производителями рассчитывается линейная интерполяция. Допустимые значения «давление-температура» относятся к фланцевым соединениям, которые могут быть уменьшены при использовании прокладок или шпилек. Температура, показанная для соответствующего номинального давления, – это температура находящейся под давлением оболочки клапана или фланца. Как правило, эта температура совпадает с температурой измеряемой среды и внешней среды, в зависимости от того, какая из них наибольшая (но также необходимо учитывать самую низкую температуру каждой из них для работы при низких температурах). Для любой температуры ниже -29 ° C номинальное значение не должно превышать номинальное значение, указанное для -29 ° C, в зависимости от материалов рейтинг может быть ниже. В двух таблицах ниже приведены примеры двух групп материалов в соответствии с ASTM, номинальное давление-температура фланца в соответствии с ASME B16.5 – 2009. В двух таблицах ниже показаны номинальные значения давления / температуры ANSI / ASME класса от 150 до 2500 фунтов для групп 2-1.1 и 2-2.3 LB – это происхождение латинского слова Libra (весы), римской единицы массы, похожей на фунт, поэтому это было принято как еще один способ обозначения класса. Никогда не говорите PSI, так как это можно спутать с фланцами API 6B, которые имеют рейтинг PSI (CWP). AS2129 Все еще используется, но теперь охватывает только Таблицу D – H (Таблица C теперь устарела), Таблица J – T теперь заменена на AS4331, который является копией ISO7500-1, который, в свою очередь, эквивалентен классу ASME 150-2500 ANSI B16.5). AS4087 – это новый стандарт, охватывающий Таблицы D – H. Указано то же сверление, но используется рейтинговая система PN (PN16 – PN35). Для номинальных значений давления / температуры фланца класса ANSI от 150 до 2500 см. Номинальные значения давления / температуры кованой стали, указанные в следующей ссылке. Попросите нашего продавца отправить вам правило скольжения ANSI * При изготовлении из чугуна или ковкого чугуна внешний диаметр составляет 155 мм. EN 1092-2 PN16 Размеры фланца зависят от многих других факторов, таких как номинальный доминирующий элемент, внешний диаметр, диаметр окружности болта, диаметр отверстия под болт, болтовое соединение, толщина фланца, длина, диаметры шейки и т. Д.Это факторы, которые необходимо учитывать при производстве продукта. DIN EN 1092-2 PN25 Классы глухих фланцев: 6 бар, 10 бар, 16 бар, 25 бар и 40 бар. Для EN1092-2 трубный фланец типа 11 имеет размеры, которые отличаются от PN16 . Даже диаграмма веса этого важна, так как в соответствии с этим и выполняется производственный процесс. Проверьте BS EN 1092-2 PN16 Размеры фланца Производитель фланцев EN 1092-2 в Индии Владелец фланца EN 1092-2 тип 21 в Мумбаи Следующие типы фланцев: Кроме этого, доступны многие другие типы. Фланец EN 1092-2 также имеет некоторые спецификации, такие как используемый стандарт, его размеры, размер, используемый материал , тип поверхности фланца, сертификаты испытаний и различные другие разделы. Существует много производителей фланцев из нержавеющей стали EN 1092-2 тип 21, которые поставляются в различные части страны .Но помимо этого мы выделяемся металлом и англ. Industries – ведущая сталелитейная промышленность Мумбаи. У нас работают высококвалифицированные специалисты, которые всегда стараются предоставить клиентам лучший результат. Трубный фланец EN 1092-2 тип 11 производится нашей командой, поскольку мы являемся эффективными производителями стальной продукции. Мы используем качественные стальные материалы, чтобы производить продукцию без сбоев. EN1092-2 – другой формат фланцевого типа.Это используется для труб, таких как пластинчатый фланец, фланец с приварной шейкой, глухой фланец, свободный фланец, EN 1092-1 PN 6, EN 1092-1 PN 10, EN 1092-1 PN 16 и список продолжается. Этот продукт используется в таких отраслях, как горнодобывающая промышленность, и во многих других коммерческих секторах. Фланец BS EN 1092-2 PN16, нормальное давление одинаково вращается до числа бар . Типы фланцев (тип) согласно DIN EN 1092-1 Тип 01: Пластинчатые (надвижные) фланцы под приварку Тип 13: Фланцы со ступичной резьбой Тип 02: Пластинчатые фланцы с приварной муфтой Тип 21: Встроенные фланцы Тип 04: Свободные пластинчатые фланцы с воротником под приварку Тип 32:49 Тип 33: Концы труб внахлест Тип 11: Фланцы с приварной шейкой Хомуты с приварной шейкой 34 Тип 12: Фланцы со ступицей для приварки D: Внешний диаметр A: Внешний диаметр шейки G max: Диаметр плеч
PN2,5
PN6
PN10
PN16
PN25
PN2.5
PN6
PN10
PN16
PN20
PN25
PN40
000 PN750 API6A
Отбортовка ANSI / ASME
Классы давления фланцев по ASME
150 фунтов – 300 фунтов – 400 фунтов – 600 фунтов – 900 фунтов – 1500 фунтов – 2500 фунтов
Номинальное давление по ASME
Номинальное давление-температура
Материалы группы 2-1.1 ASTM Условное обозначение Поковки Отливки C-Si A105 (1) A216 Gr.WCB (1) C-Mn-Si A350 Gr.LF2 (1) – 3 1 / 2Ni A350 Gr.LF3 – C-Mn-Si-V A350 Gr.LF6 Класс 1 (3) – ПРИМЕЧАНИЯ:
(1) При длительном воздействии температур выше 425 ° C карбидная фаза стали может превратиться в графит.Допустимо, но не рекомендуется для длительного использования при температуре выше 425 ° C.
(3) Не использовать при температуре выше 260 ° C. ASTM Группа 2-2.3 Материалы Условное обозначение Поковки Отливки 16Cr-12Ni-2Mo A182 Gr.F316L A351 CF3M 18Cr-13Ni-3Mo A182 Gr.F317L 18Cr-8Ni A182 Gr.F304L (1) A351 CF3 ПРИМЕЧАНИЯ:
(1) Не использовать при температуре выше 425ºC. Давление-температура для материалов группы 2-1.1 ASTM Рабочее давление по классам, БАР Температура ° C 150 300 400 600 900 1500 2500 -29 до 38 19.6 51,1 68,1 102,1 153,2 255,3 425,5 50 19,2 50,1 66,8 100,2 150,4 250,6 417,7 100 17,7 46,6 62,1 93,2 139,8 233 388,3 150 15.8 45,1 60,1 90,2 135,2 225,4 375,6 200 13,8 43,8 58,4 87,6 131,4 219 365 250 12,1 41,9 55,9 83,9 125,8 209,7 349,5 300 10,2 39.8 53,1 79,6 119,5 199,1 331,8 325 9,3 38,7 51,6 77,4 116,1 193,6 322,6 350 8,4 37,6 50,1 75,1 112,7 187,8 313 375 7,4 36,4 48.5 72,7 109,1 181,8 303,1 400 6,5 34,7 46,3 69,4 104,2 173,6 289,3 425 5,5 28,8 38,4 57,5 86,3 143,8 239,7 450 4,6 23 30,7 46 69 115 191.7 475 3,7 17,4 23,2 34,9 52,3 87,2 145,3 500 2,8 11,8 15,7 23,5 35,3 58,8 97,9 538 1,4 5,9 7,9 11,8 17,7 29,5 49,2 Номинальные значения давления и температуры для группы ASTM 2-2.3 Материалы Рабочее давление по классам, БАР Температура ° C 150 300 400 600 900 1500 2500 -29 до 38 15,9 41,4 55,2 82,7 124,1 206,8 344,7 50 15,3 40 53,4 80 120.1 200,1 333,5 100 13,3 34,8 46,4 69,6 104,4 173,9 289,9 150 12 31,4 41,9 62,8 94,2 157 261,6 200 11,2 29,2 38,9 58,3 87,5 145.8 243 250 10,5 27,5 36,6 54,9 82,4 137,3 228,9 300 10 26,1 34,8 52,1 78,2 130,3 217,2 325 9,3 25,5 34 51 76,4 127,4 212.3 350 8,4 25,1 33,4 50,1 75,2 125,4 208,9 375 7,4 24,8 33 49,5 74,3 123,8 206,3 400 6,5 24,3 32,4 48,6 72,9 121,5 202,5 425 5.5 23,9 31,8 47,7 71,6 119,3 198,8 450 4,6 23,4 31,2 46,8 70,2 117,1 195,1 Температура – номинальное давление для фланцев из углеродистой стали Давление – кПа, Температура – ºC «Фланец
Стол» -18ºC
до 120 -50ºC
до 232 250 275 300 325 350 375 400 425 450 475 Максимум
гидростатическое испытание
давление кПа D 700 650 600 570 550 500 450 400 350 1050 С 1200 1800 E 1400 1300 1200 1100 1000 950 900 800 700 2100 ф 2100 2000 1800 1700 1600 1400 1300 1200 1100 3150 H 3500 3300 3100 2900 2600 2400 2000 2000 1700 1300 900 5250 Дж 4800 4600 4300 4000 3700 3400 3100 2700 2400 1900 1300 7200 К 6200 5900 5500 5100 4700 4300 3900 3500 3100 2400 1600 9300 р 8300 7900 7400 6800 6300 5800 5200 4700 4200 3200 2200 12450 S 12400 11800 11100 10300 9500 8700 7900 7100 6300 4800 3300 18600 т 19300 18400 17200 16000 14700 13500 12200 11000 9800 7500 5100 28950 Фланцевые столы
Стандартный Класс Диаметр Диаметр окружности болта Количество болтов Размер болта Диаметр отверстия под болт AS 4087 PN14 150 114 4 M16 18 PN16 150 114 4 M16 18 PN21 165 127 4 M16 18 PN35 165 127 4 M16 18 КАК 2129 Таблица C 150 114 4 16 18 Стол D 150 114 4 16 18 Таблица E 150 114 4 16 18 Стол F 165 127 4 16 18 Стол H 165 127 4 16 18 Таблица J 165 127 4 19 22 ANSI B16.5 ANSI 150 152 121 4 16 19 ANSI 300 165 127 8 16 19 ANSI 600 165 127 8 16 19 ANSI 900 216 165 8 22 25 ANSI 1500 216 165 8 22 25 ISO 7005 (DIN) PN6 140 110 4 M12 14 PN10 165 125 4 M16 18 PN16 165 125 4 M16 18 PN20 150 * 120.5 4 M16 18 PN25 165 125 4 M16 18 PN40 165 125 4 M16 18 EN 1092-2, фланец BS EN 1092-2, EN 1092-2 PN16 Размеры фланца
Посмотреть фланец BS EN 1092-2 PN16 на складе и фланец BS EN 1092-2 производитель в Индии
Проверьте размеры фланца EN 1092-2 PN16, производитель фланца Стандарт EN 1092-2, EN 1092-2 тип 21 Цена фланца из нержавеющей стали в Мумбаи, Индия.
Что означает фланец EN 1092-2?
Фланец EN 1092-2 Поставщики в Индии
Таблица размеров фланца EN 1092-2
Поставщик DIN EN 1092-2 pn16, производители Brida en 1092-2 pn16, экспортер BS EN 1092-2 pn16 в Индии, проверьте прайс-лист Flansch en 1092-2 pn 16.
4
пластинчатые хомуты Тип 05: Глухие (глухие) фланцы
K: Диаметр окружности болта
L: Диаметр отверстия под болт
E: Фаска
F: Толщина воротника
R: Угловой радиус
N: диаметр шеи
S: Толщина шейки (предпочтительное значение) EN 1092-2 Стальной трубный фланец, стандарт фланца en 1092-2, акционер, DIN en 1092 2 поставщика в Индии.BS EN 1092-2 Изготовители фланцев SORF. Фланец uni en 1092-2 оптовый продавец в Мумбаи.
Таблица технических характеристик EN 1092-2 PN25 Фланец
EN 1092-2 PN10 Таблица размеров фланца 1/2 дюйма (15 NB) до 48 дюймов (1200NB) DN10 ~ DN5000 EN 1092-2, тип 21 Расчет давления на фланце согласно DIN 6 бар 10 бар 16 бар 25 бар 40 бар / PN6 PN10 PN16 PN25 PN40, PN64 EN 1092-2 PN10 Фланец EN 1092-2 PN25 Номинальное давление фланца ANSI Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов EN 1092-2 pn 40 Трубные фланцы EN 1092-2 тип b фланец с приварной шейкой Стандарты ANSI / ASME B16.5, B16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN, фланцы ANSI, фланцы ASME, фланцы BS, фланцы DIN, фланцы EN, фланцы ГОСТ, ASME / ANSI B16.5 / 16.36 / 16.47A / 16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092 Оборудование Пресс-машина, гибочная машина, толкающая машина, электрическая машина для снятия фасок, пескоструйная машина и т. Д. EN 6 бар 10 бар 16 бар 25 бар 40 бар Фланец en 1092-2 PN10 DIN en 1092-1 Фланцы типа 2 Покрытие Черная масляная краска, антикоррозионная краска, оцинкованная, желтая прозрачная, оцинкованная холодным и горячим погружением EN 1092-2 PN10 Фланец Тип соединения / Тип фланца Лицо внахлестку (LJF), Плоское лицо (FF), Большой язык, Малый язык и бороздка, Малый мужчина-женщина (SMF), Рельефное лицо (RF), Большой мужчина-женщина (LMF), Соединение кольцевого типа (RTJ ) DIN en 1092-2 pn 6 Испытание на проскальзывание фланца Спектрограф с прямым считыванием, установка для гидростатических испытаний, детектор рентгеновского излучения, детектор магнитных частиц, тразвуковой дефектоскоп UI Наш DIN en 1092-2 pn 6 Slip on Flange, экспортируемый в Корея, Индия, Ирландия, Таиланд, Индонезия, Дубай, Перу, Саудовская Аравия, США, Оман, Сингапур, Иран PN 40 Торговцы фланцами EN 1092-2, Склад на складе типов en 1092-3 и размеров en 1092 часть 1, дилер din en 1092-2, Экспортер стандарта фланцев en 1092-2.En 1092 2 Standard Pipe, производители плоских фланцев EN 1092-2 тип 01 в Индии.
Нормы глухих фланцев EN 1092-2 типа 11 в Индии
