Схема подключения радиаторов отопления – как правильно выбрать нужную

Схема соединения отопления

Все специалисты говорят о том, что если неправильно воспользоваться схемой подключения радиаторов отопления, то теплопотери могут составить до 50%. Цифра удручающая, поэтому необходимо досконально разобраться в этом вопросе и дать рекомендации по поводу правильного проведения монтажного процесса.

Говоря о схеме подключения, следует иметь в виду трубную обвязку отопительных батарей.

Содержание

1. Схемы подключения
2. Диагональная схема
3. Боковая односторонняя схема
4. Нижнее подключение
5. Заключение по теме

Схемы подключения

Существует три основные схемы:

1. Диагональная.
2. Боковая.
3. Нижняя.

Рассмотрим каждую в отдельности.

Диагональная схема

На сегодняшний день это самый эффективный вариант, имеющий наибольший коэффициент полезного действия. Подача горячей воды в этой схеме производится сверху, а обратка отходит снизу. Поэтому и эффективность работы такого радиатора будет выше. Все дело в законах физики. Теплая вода, даже под действием созданного внутри давления, стремится подняться вверх. Происходит противоток тепловой энергии, отсюда и высокая теплоотдача отопительного элемента.

Если все сделать наоборот, то теплоноситель просто будет подниматься вверх с достаточно большой скоростью, оставляя мало энергии в батареях. К тому же в этом случае поток теплоносителя пойдет по пути наименьшего сопротивления, а значит, говорить о его равномерном распределении не приходится. Горячая вода пройдет по первым трем секциям радиатора и быстро уйдет в обратку. Остальные же секции будут теплыми, потому что получили меньше энергии. Специалисты считают, что такая неправильная обвязка может стоить потери тепла до 50%.

Внимание! Подключение батарей отопления диагонального типа обычно проводят в домах, где используется двух- или однотрубная система отопления.

Боковая односторонняя схема

Эффективность теплоотдачи радиаторов при этой схеме уступает диагональной. Дело в том, что подача горячей воды производится сверху, а обратка подсоединяется снизу, но с этой же стороны радиатора. Распределение теплоносителя в любом случае становится неравномерным. Опять-таки основное тепло остается на нескольких первых секциях, остальные остаются всего лишь теплыми.

Правда, сегодня инженеры придумали, как увеличить длительность поступления теплоносителя в батареи. Для этого используют специальный патрубок, который называется удлинителем протока жидкости. Это обычная стальная труба, помещенная внутрь радиатора отопления. Но это не выход из положения — ведь не всегда потребители знают о такой новинке.

Данный вид обвязки очень часто используют в домах с небольшой полезной площадью — отопительные приборы в этом случае работают очень эффективно. Однако схема будет работать лучше, если увеличить или скорость теплоносителя (установка циркуляционного насоса решит эту проблему), или его температуру.

Еще один момент — это смена подводки труб подачи и обратки. Как и в первом случае с диагональной системой обвязки, здесь также эффективность будет падать наполовину.

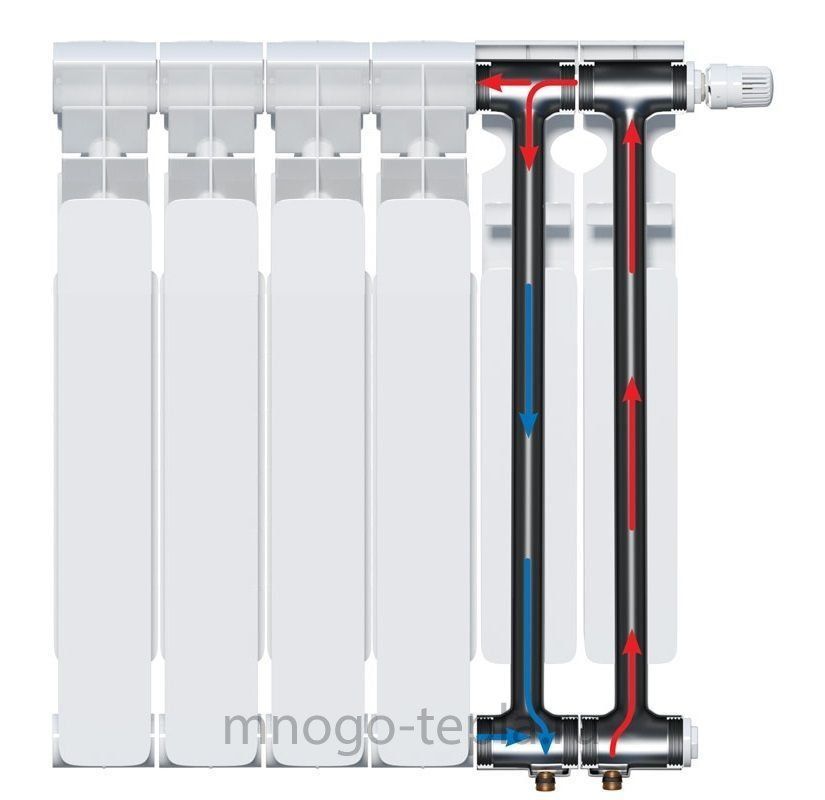

Нижнее подключение

Нижнее подключение

Обычно этот вариант используют в том случае, если трубопровод отопительной системы проложен в полу или под плинтусом. Среди специалистов этот способ обвязки носит название серповидного, или сидельного подключение.

Подобный вариант обвязки стал очень популярен, потому что появилась возможность спрятать трубы в стены или пол. Тем самым решаются некоторые дизайнерские проблемы, связанные с созданием внутреннего интерьера комнат. К тому же эффективность теряется не на много. Специалисты утверждают, что потери составляют всего лишь 7-10%. Для большого дома это мизер.

Но здесь необходимо учитывать количество секций в одной батарее. К примеру, если один радиатор имеет большую длину, а значит, большее количество секций, то нижняя обвязка будет эффективнее, чем боковая. Если длина батареи небольшая, то боковая обвязка будет эффективнее нижней.

У данной схемы есть подвид, который определяется конструкцией отопительного прибора. Дело в том, что производители предлагают батареи, у которых выход труб расположен не с боку, а снизу. Они направлены вертикально и смотрят в пол. Чтобы подключить такой радиатор к системе отопления, необходим специальный сантехнический узел, в который входят запорная арматура и байпас.

Заключение по теме

Как видите, подключение радиаторов отопления (схема должна быть выбрана точно для каждой системы) сопровождается разными видами обвязки. Не стоит думать, что всегда и везде лучше принимать за основу диагональный вариант. Все не так просто, как кажется на первый взгляд. Приходится учитывать множество факторов, где финансовый (экономический) играет достаточно важную роль. К тому же многое будет зависеть от общей обвязки отопительной системы.

Читайте далее:

Что такое обратка в системе отопления – Подача и обратка в системе отопления

24 Марта 2022

Просмотров:  264641

Время чтения:  10 минут

Содержание

Определение обратного трубопровода

Отличие от подачи

Самотечные конструкции с расширительным баком открытого типа

Организация подачи теплоносителя к радиаторам и его возврат в котел

Двухтрубная система

Схемы двухтрубной разводки

Коротко о главном

«Обратка системы отопления что это такое» – вопрос, с которым может столкнуться человек, желающий самостоятельно произвести монтаж контуров и оборудования для обогрева помещения. Важно разобраться не только с тем, что это такое, но и с тем, как ее правильно монтировать.

Простое схематическое изображение обратки и подачи

Определение обратного трубопровода

Обратка системы отопления – это участок трубопровода, по которому уже остывший теплоноситель возвращается к отопительному прибору для нагрева.

В некоторых моделях котлов можно увидеть два патрубка для подключения транспортирующих теплоноситель трубопроводов. К одному из них будет подключен подающий трубопровод отопления, или подача. Он необходим для подачи жидкости в систему отопления. Другой предназначен для приема возвратившегося и остывшего теплоносителя, следовательно, к нему будет подключена обратка отопления.

Купить котел, радиаторы и другое необходимое оборудование для системы отопления можно в нашем интернет-магазине.

Примерное расположение подающего и приемного патрубков на котле отопления

Если попытаться разобраться в транспортировочных контурах, то для того чтобы отыскать возвратную трубу, нужно обладать следующими знаниями:

• Схемы с двухтрубной разводкой разграничиваются коллекторами или радиаторами.
  Следовательно, подающий и обратный трубопровод системы отопления представляют две отдельные линии. Как правило, обратный трубопровод отопления расположен снизу, подающий – сверху. По такому же принципу подключают батареи.
• В однотрубной схеме немного по-другому. Радиаторы выстраивают последовательно, а значит от отопительного прибора и до последней батареи, линия будет считаться подающей, так как теплоноситель на данном участке не имеет обратного движения. От выхода из последней батареи и до входа в котел – обратный трубопровод отопления, так как этот участок подразумевает возврат теплоносителя для повторного нагрева в котел.

Подающая линия проходит вплоть до выхода из радиатора, остальная часть относится к обратке

Отличие от подачи

Иногда определение местоположения линии обратки может быть затруднительным. Если нет даже поверхностного знания, как устроена отопительная система,найти обратный трубопровод системы отопления можно с помощью термометра. Несомненно, метод не является идеальным, так как расположение во многом зависит от выбранного метода разводки.

Определить, где находится обратка системы отопления в частном доме, можно и по способу разводки:

• Диагональное и боковое подключение. Эта схема предполагает разграничение на верхний и нижний участки. Так как по физическим законам известно, что горячее вещество всегда легче и потому устремляется вверх, то для разогретого теплоносителя была выбрана верхняя часть радиатора. Соответственно она будет являться подачей. Холодный теплоноситель более тяжелый и для лучшего его передвижения выбрано нижнее подключение.

Заказать установку радиаторов отопления можно в нашей компании. Для получения подробной информации перейдите в раздел «услуги».

Определение линии обратки при диагональном подключении

• В батареях с нижним подключением (обычно это стальные модели), разграничение на обратный и подающий трубопровод системы отопления обозначено маркерами или стрелочками на корпусе устройства.
• Выбирая для разводки отопительного контура «ленинградку», можно быть уверенным, что подающим будет считаться участок начиная от нагревательного прибора и до последнего радиатора. Соответственно, участок отходящий от батареи, находящейся последней в цепи и до котла, считается возвратным.
• Отопительные системы для больших домов и коттеджей оснащаются коллекторными распределителями. На гребенке имеются регулируемые вентили с прозрачными колпаками. Это говорит о том, что арматура относится к подающей линии. В случае если на гребенке установлена резьбовая заглушка, то она предназначена для обслуживания контура с остывшим теплоносителем. В коллекторе подающую и возвратную линии также можно различить по цвету верхнего колпака – для подачи он красный, а для возвратки синий.

Типичная конструкция коллекторного распределителя с маркерами обозначения обратной и подающей линии

Несмотря на то, что обратка в отоплении дома предназначена для возврата уже остывшего теплоносителя, она также играет немаловажную роль для правильной и стабильной работы отопления.

Так, холодная обратка в системе отопления – серьезная проблема, которую нужно устранить. При этом в норме температура обратки в системе отопления должна составлять примерно 60 °C. Почему обратка может быть холодной:

• ошибки при монтаже;
• воздушные пробки в системе;
• недостаточный расход теплоносителя;
• загрязнение отопительного контура, сужение сечения трубы.

Самотечные конструкции с расширительным баком открытого типа

Разница гидростатического давления между охлажденным и нагретым теплоносителем, заставляет его приводить в движение, из-за более низкой плотности разогретой жидкости. Давление в обратке системы отопления равно примерно 2 бар.

Вывод! Большой перепад в температурных показателях между подачей и обраткой, говорит о разности давления на этих участках. Соответственно, большая разница температур и повышение давления, приводят к увеличению выталкивающей силы и скорости движения теплоносителя.

Проект и монтаж в системе с естественной циркуляцией, осуществляется с учетом некоторых правил:

• Чем выше теплоотдача нагревательных приборов (батарей), тем существеннее ощущаются теплопотери в теплоносителе, а, следовательно, жидкость, двигающаяся по контуру, охлаждается намного быстрее.

В видео показывают, как самостоятельно определить обратку отопления

• Чем больше расстояние от нижних патрубков батарей до входа в отопительный прибор, тем более протяженным становится низкотемпературный участок. Таким образом, вытеснение горячей жидкости из котла происходит быстрее и повышается эффективность обогрева помещения.
• Установка котла производится ниже участка с возвращающимся тепловым носителем. Завышение уровня не допускается условиями монтажа. Помимо прочего, во время разводки контура, необходимо сохранять уклон 2-3 мм на 1 погонный метр. Это поможет циркулировать жидкости естественным образом, повышая эффективность нагрева батарей.

Организация подачи теплоносителя к радиаторам и его возврат в котел

Чаще всего для монтирования отопительных контуров используются однотрубные или двухтрубные обвязки. Иногда практикуется комбинированное подключение. Если для монтажа была выбрана двухтрубная схема, то подводка осуществляется к двум параллельно расположенным патрубкам. В случае выбора однотрубной конструкции, подводка производится через нижний патрубок.

Заказать установку системы отопления можно в нашей компании. Чтобы ознакомиться со стоимостью работ и порядком оказания услуги и связаться со специалистом, перейдите в раздел «услуги».

Вариант системы отопления

Однотрубная разводка

Популярность данного типа разводки была завоевана благодаря некоторым особенностям конструкции:

• Если рассматривать вопрос с финансовой точки зрения, то этот метод расположения более выгодный. Экономия в основном касается покупки труб для монтажа контура.
• Помимо этого, налицо снижение сложности монтажа.
• При желании замаскировать трубопровод внутрь стен, потребуется меньше делать штроб, что сокращает трудозатраты.
• Уменьшение протяженности трубопровода позволяет уменьшить количество приобретаемого фитинга.
• Скорость сборки одноконтурной конструкции в два раза быстрее.
• Так как движение жидкости последовательное, следовательно, потери тепла менее заметны, и количество затрачиваемого топлива на обогрев помещения значительно снижается.
• Современные многоквартирные дома преимущественно используют однотрубную конструкцию, комбинируя ее с вертикальным подключением к стояку для равномерного распределения по квартирам.

Отличие однотрубных и двухтрубных схем отопления в квартирах

• При монтаже однотрубного отопления можно использовать один из возможных методов подключения: боковую, диагональную или нижнюю.

В однотрубной системе также имеется разделение на вертикальную и горизонтальную:

• Вертикальная преимущественно встречается в многоквартирных домах. Подводка в данном случае сохраняет привычное горизонтальное положение. Такую же конструкцию можно встретить и в частных домах с несколькими этажами.
• Горизонтальная. При выборе данной схемы, ни в коем случае не нужно выбирать последовательное подключение к патрубкам. Это приведет к быстрому засорению и остановке нагревательных приборов. Чаще всего применяется «ленинградка» или диагональное подключение.

Горизонтальная и вертикальная схемы отопления

Двухтрубная система

Система, где в разводке контура участвуют две трубы, широко применяется как при благоустройстве частного дома, так и в квартирах. В отличие от одноконтурной схемы, данный метод отличается следующим перечнем преимуществ и особенностей:

• За счет использования двух труб для прогрева помещения, наблюдается более равномерное распределение тепла по всем батареям. Однако не каждая схема отличается такой особенностью. Наиболее приемлемый вариант – это лучевая разводка и обвязка по методу Тихельмана.
• Эффективность двухтрубного метода заметна при эксплуатации большого количества радиаторов. В таком случае можно затрачиваться на покупку лишних терморегуляторов и балансировочных вентилей. Для качественной работы достаточно установить их возле гребенки. Преимущество налицо – регулировка температуры и количества подаваемого теплоносителя проводится из одного участка.

В ролике рассказывают об особенностях монтажа и отличиях однотрубной и двухтрубной систем отопления

• Так как батареи в двухтрубной конструкции устанавливаются независимо друг от друга, то для обслуживания или ремонта совсем не обязательно полностью сливать воду из труб, достаточно перекрыть индивидуальную запорную арматуру и демонтировать нагревательный прибор.

Схемы двухтрубной разводки

• Тупиковая. Контур в таком случае прокладывается в одном направлении и имеет тупиковый радиатор. Прекрасно подходит для реализации с одноконтурными отопительными приборами. Для создания из боковых параллельно расположенных патрубков выпускаются два трубопровода – верхний подающий и нижний принимающий. Подающий трубопровод последовательно проходит все радиаторы и создав замыкающую петлю за последним из них, возвращается, образуя нижнюю (обратку), которая прошедши все батареи, возвращается к котлу. Недостаток – использование в габаритных системах приводит к преждевременной потере тепла. Таким образом, вода, не дойдя до последнего радиатора, может потерять до 40-50% тепловой энергии. Максимум допустимых батарей в контуре – 4 единицы.

Тупиковая и попутная (петля Тихельмана) схемы

• Лучевая. Можно встретить в контурах, где используется коллекторное распределение трубопроводов на радиаторы и теплые полы. Позволяет добиться минимальной разницы по длине между лучевыми отрезками. Благодаря этому, удается добиться равномерного прогрева каждой ветки.
• Петля Тихельмана. Представляет собой следующую конструкцию. По подающей линии выпускается трубопровод. Он прокладывается по низу системы, транспортируя горячую воду. Подходя к батарее, монтируется вертикальный столб и проводится боковое подключение к ней. Подобным образом выполняется подводка трубопровода ко всем попутным обогревательным конструкциям. Из последнего радиатора в контуре, выпускается петля из нижнего патрубка, который располагается по отношению к подающей линии диагонально. Трубопровод ведется до входного патрубка котла и попутно проводятся подключения к батареям, также. Как это делалось на линии подачи. Таким образом образуется своеобразная петля.

В видео подробно рассказывают о нескольких видах схем подключения двухтрубной системы

Коротко о главном

Сборка однотрубной и двухтрубной систем отопления может быть проведена по нескольким схемам. Если необходимо сэкономить, то лучше выбрать однотрубную систему. Для большей отдачи лучше остановиться на двухтрубной конструкции. Особенно, если для разводки будет использована петля Тихельмана. Правильно выполненный монтаж линии обратки делает работу системы более эффективной.

Столкнулись ли вы со сложностями при определении местоположения линии обратки? Какая схема монтажа вашей системы отопления дома?
