Секционные ворота своими руками чертежи

Самодельный разборной портал

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Важно! Перед началом работы обязательно следует подготовить и изучить чертежи гаражной конструкции подъемно-секционного типа, которые можно найти во всемирной паутине.

Конструкция створок с цельным полотном

Подъёмное устройство типичного построения гаражных ворот способно работать по принципу секционных. Для их создания используют цельное полотно, которое поднимется под потолок. Строение створки сложная, и вмещает в себя большое количество составляющих:

• Опорная коробка.
• Рулонное полотно.
• Направляющие.
• Петли.
• Валы.
• Регулирующие баланс пружинные системы.
• Подвесы.
• Уплотнительная прослойка и др.

Опорный короб

Для изготовления коробки лучше всего использовать деревянные бруски длиной более двух метров, соответственно периметру портала, сечение которых 120* 80 миллиметров. Скрепить их можно используя металлические крепления (элементы пластин и Г-образных профилей из металла). Опоры короба необходимо погрузить на 15-25 см в стяжку пола, а саму коробку закрепить штырями.

Основа удержания портала считается статичной, она изготовлена из Г-образного профиля 65*65 миллиметров, протяженность её около 2 метров. Используя дрель, надо проделать отверстие или несколько для прикрепления кронштейнов пружин и рычагов поднимающего устройства. Данные отверстия не должно превышать 8-10 миллиметров в двух радиусов.

Дверное полотно

Створу щита гаража можно сделать, сконструировав рамку из Г-образного профиля с дополнительным ребром усиления. Изнутри полотно следует обшить щитом из деревянных досок, а с внешней стороны металлическими листами. Из Г-образного профиля 35 х 35 миллиметров можно соорудить раму размером 2500 х 2100 миллиметров.

Монтаж направляющей для портала

Открывающий механизм

Для закрепления пружинного механизма следует использовать кронштейны, изготовленные из швеллера. Для фиксации пружин с радиусом внутри 15 миллиметров, следует проделать отверстие соответствующим таковым задней перекладине. Используя металлическую пластинку, следует регулировать работу портала, соединяя посредством пружинного элемента и кронштейнов. Для управления следует установить утяжелитель из прута (на одной его стороне нарезается резьба, а на другой приваривается кольцо), на нижней части пружины.

В нижней части, на растоянии12 см выше нижнего уровня, приваривается шарнирный узел (уголок с отверстиями). Регулятор натяжения присоединяется на пластину с отверстиями, приваренную к рычагу.

Специальная направляющая передвижения конструкции

Передвигается полотно на потолок благодаря тому, что устанавливаются специальные рельсы из 2 уголков 40 х 40 миллиметров и длиной 210 сантиметров. Их необходимо скрепить, используя сварку, одним краем и оставить внутри интервал 50 миллиметров между концами углов. Рельса следует прикрепить к пластине 80 х 60 х 4 миллиметров, в котором просверлены 4 отверстия по 6 миллиметров для крепления к горизонтальным стойкам коробки. На другом конце рельсы, на расстояние 140 миллиметров, приваривают швеллер, длина которого 100 миллиметров, а размер сечения 12х52х6 миллиметров. Используя болт, следует прикрепить на горизонтальный потолочный брусок 100 х 100 миллиметров в сечении.

Основные элементы конструкции

Важно! Самостоятельно сделать и установить подъемные ворота возможно, но при наличии необходимых инструментов. Лучше всего, чтобы был помощник, для более быстрой и налаженной работы.

Типы конструкций порталов

Гаражные ворота можно разделить на несколько типов (схематическое изображение принципа действия устройства ниже):

• Распахивающиеся (4).
• Из сэндвич-панелей (секции, 1).
• С подъемно-поворотным механизмом (2).
• Рулонные (2).

Типичный внешний вид ворот для автогаража — распахивающийся портал, состоящий из 2 частей. Рулонный портал состоит из 2, 3, 4 и более панелей, которые используя систему направляющих и пружин, поднимают под потолок секции при открывании. Действие подъемно-поворотных ворот схоже с принципом работы секционных ворот, только вместо нескольких секций они состоят из цельного полотна.

Рулонный портал (его еще называют секционно-сэндвич-портальный) изготавливается из алюминиевых, либо пластиковых панелей (ламелей), складывающихся в короб над проемом при открывании. Установка подобного портала на въезд в гараж не рекомендуется, из-за большого количества недостатков. Они сложны в собственноручном изготовлении (большое количество панелей), а также являются не дешевым удовольствием. Предпочтение стоит отдать типам ворот перечисленных ранее.

Разновидности типов конструкций

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Монтаж конструкции

Монтаж ворот достаточно прост благодаря очень подробным инструкциям, которые можно найти на просторах интернета. Также можно найти чертежи и схемы гаражных порталов, а также рекомендации по регулировке секционных ворот.

Разнообразие выбора фирм производителей секционных подъемных гаражных ворот достаточно велико, но самыми популярными порталами являются одновременно самые дорогие.

Это связано с тем, что у более дорогих конструкций толщина полотна 45 миллиметров, нержавеющие кронштейны и петли, накладные ручки и засовы, а также имеется защита на случай разрыва пружин. Также герметичность закрытия створки на высшем уровне.

Между перемычкой и потолком должно быть определенное расстояние. Если подъем стандартного размера, то более 210 миллиметров, а при низком подъеме от 100 до 145 миллиметров (в зависимости от вида управления).

Принцип действия пульта управления

Самодельный портал

Выбираем ворота с автоматикой для гаража Выбираем удобные, современные гаражные ворота Воротная конструкция для современного гаража Почему выбирают секционные ворота Самостоятельный монтаж секционных ворот Дорхан

Коган Руслан says:

30.11.2016 в 11:22

Интересные материалы, оказывается ничего невозможного в самостоятельном монтаже гаражных ворот нет. Мне скоро предстоит решать вопрос с установкой ворот в пока еще строящемся гараже, необходимые инструменты есть в наличии, помощника также найти можно, но, наверное, решусь только на самостоятельную установку готового комплекта подъемных ворот. Изготовление портала более трудоемкая задача, которая потребует значительных затрат времени и сил (особенно, если учесть отсутствие соответствующего опыта).

Добавить комментарий

Отменить ответ

Заборы, ворота, столбы.
Профессиональная установка! Бесплатная консультация!

Наш телефон: +7 (499) 490-00-13
E-mail: [email protected]
Часы работы: ежедневно с 10:00 до 21:00
Наш адрес: г. Москва, ул. Проспект Мира, д. 97

Делаем своими руками подъёмные гаражные ворота

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

• Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
• Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
• Может использоваться любая внешняя отделка и декорирование.
• Полотно ворот можно дополнительно утеплять пенополистиролом.
• Есть возможность поставить оборудование для автоматического открытия.
• Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

• Установка возможна только в прямоугольные проёмы.
• Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
• При открытом положении ворот уменьшается высота проёма.
• Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
• Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

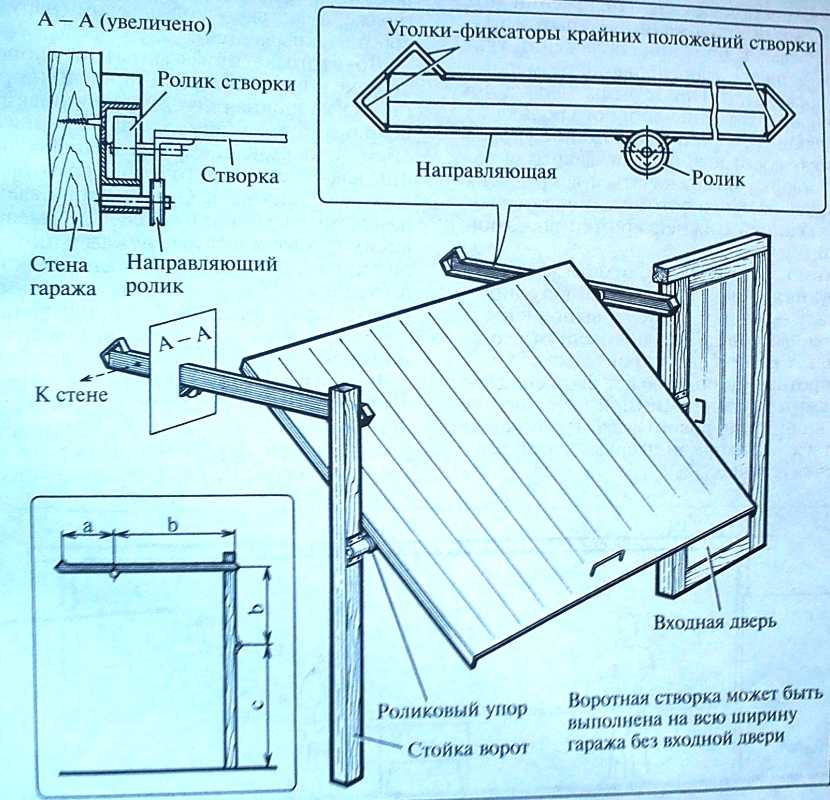

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

• болгарка;
• сварочный аппарат;
• рулетка, карандаш;
• молоток;
• шуруповёрт, отвёртка;
• дрель, свёрла;
• набор гаечных ключей;
• уровень.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

Монтирование створки ворот

Установка и регулировка пружин на свои местах и проверка функциональности.

Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.

Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Секционные ворота своими руками, советы по их установке

Нет ничего проще – соединить петлями секции, вставить готовое полотно в проем, подключить автоматику и наслаждаться благами цивилизации. Они подразумевают управление воротами при помощи пульта, повышенную безопасность и дополнительную теплоизоляцию. При этом всё это не только просто озвучить, но и довольно несложно воплотить в жизнь. Важно только заранее всё правильно рассчитать и приобрести материалы нужных размеров и в необходимом количестве для автоматических ворот своими руками .

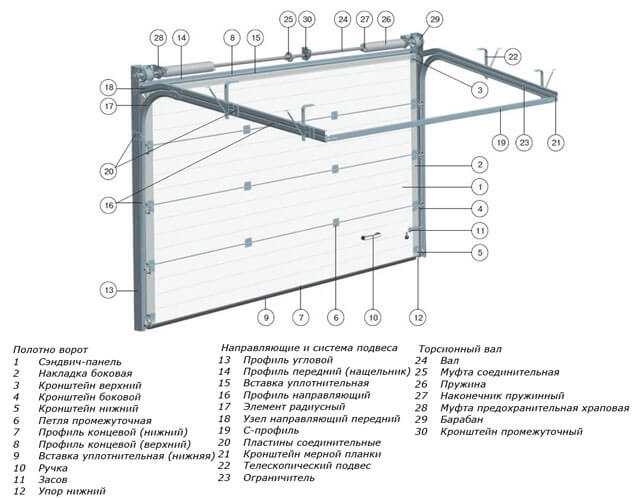

Устройство секционных ворот

Стандартные секционные ворота стоят не менее 1 200 долларов. Установка может обойтись от 100 до 300 долларов. Если ворота смонтировать самостоятельно, то последнюю сумму можно сэкономить. Если же их полностью изготовить своими руками, то общая экономия может составить порядка 1 000 долларов.

Такие ворота могут быть

• Во дворе
• В гараже
• На мойке
• На станциях техобслуживания

Они могут быть разных размеров, главное, что открывая пространство, не занимают дополнительной площади рядом с собой.

Секционные ворота открываются плавно. При этом полотно, состоящее из панелей, движется по направляющим вверх. При монтаже конструкции очень важно выставить именно направляющие.

Перекос даже в несколько миллиметров способен не только сломать панели, но и вывести из строя автоматику.

Направляющая устанавливается в проеме ворот, а верхняя часть под потолком или на самом потолке. Она должна быть равна высоте ворот. Другими словами, для того чтобы ворота открылись нужно пространство, как минимум равное их длине. Ещё одна важная деталь. В месте подъема будут установлены барабаны. Они выбираются исходя из размера ворот. Значит, над проемом нужно предусмотреть ещё и это расстояние.

Плавность бесперебойной работы всей системы обеспечивается за счет пружины, натяжение которой должно быть как раз таким, чтобы ворота не падали, а легко скользили при открытии. Ниже представлен самый простой и понятный чертеж секционных ворот своими руками.

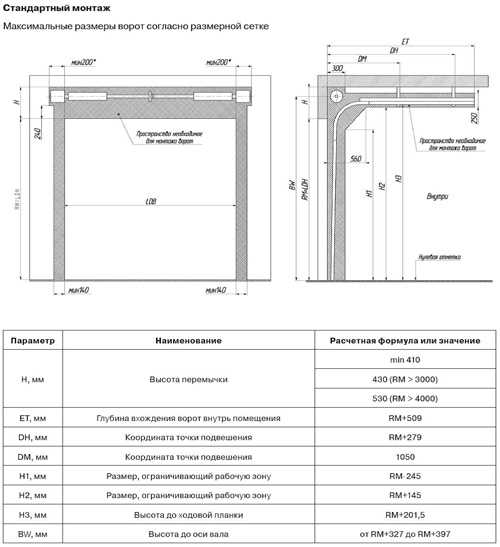

Чертеж секционных ворот

• Н – расстояние необходимое для установки барабана
• Н 1 — высота ворот до начала их сгиба
• Н 2 – функциональное пространство
• Н 3 – расстояние от пола до ворот в верхнем положении

Предполагаемая ширина дверного проёма здесь на уровне 150 миллиметров.

Для того, чтобы сделать секционные гаражные ворота подъемные своими руками для легкового автомобиля, высота ворот должна быть 2 метра. Поэтому высота каждой секции может быть 49 сантиметров. Ещё по сантиметру придется на соединительные элементы между панелями.

В общем, подготовительный этап самостоятельного производства секционных ворот должен начаться с чертежа. Для его правильного составления необходимо сделать все замеры. Затем соотнести их с готовым чертежом и можно покупать комплектующие.

Монтаж секционных ворот своими руками

Полотно ворот может быть изготовлено даже из дерева. Если делать их из стали, то её нужно прогрунтовать, а затем покрасить. Но всё-таки начинать процесс установки ворот стоит с установки направляющих. Их крепят в дверном проеме, выставляя по уровню, а верхнюю часть закрепляют над потолком. Длина верхней части направляющей должна быть равна высоте ворот плюс 30–50 сантиметров. Максимальный вес конструкции приходится именно на потолок и притолоку.

Все направляющие соединены с заплечниками. Притолока (расстояние для барабана) и заплечники находятся в одной плоскости. После того как установлен остов для ворот, можно приступать к их изготовлению.

Все элементы должны быть равны длине от одного до другого паза направляющих. Перекосы, даже минимальные, здесь недопустимы. Соединять панели нужно крепежными, подвижными элементами. Движение готовых панелей в пазах будет осуществляться при помощи роликов.

Эти ролики устанавливают по краям панелей. Чтобы они случайно не выехали за пределы направляющей, на её концы одевают специальные заглушки.

В конструкции обязательно наличие пружины, функциональные задачи которой – компенсация веса ворот и поддержка их в нужном положении при движении.

На заключительном этапе нужно вывести на потолке розетку, куда будет подключен электропривод. Если всё выполнено точно, то включение автоматики не должно занять много времени.

Вариант монтажа ворот, который не так трудоемок – это сборка конструкции, изготовленной по размерам гаража на заводе. Обычно он достаточно прост и позволяет сэкономить не только деньги, но и время. Хотя по большому счету монтаж самостоятельно и качественно сделанных секционных ворот, должен быть абсолютно не сложнее заводской конструкции.

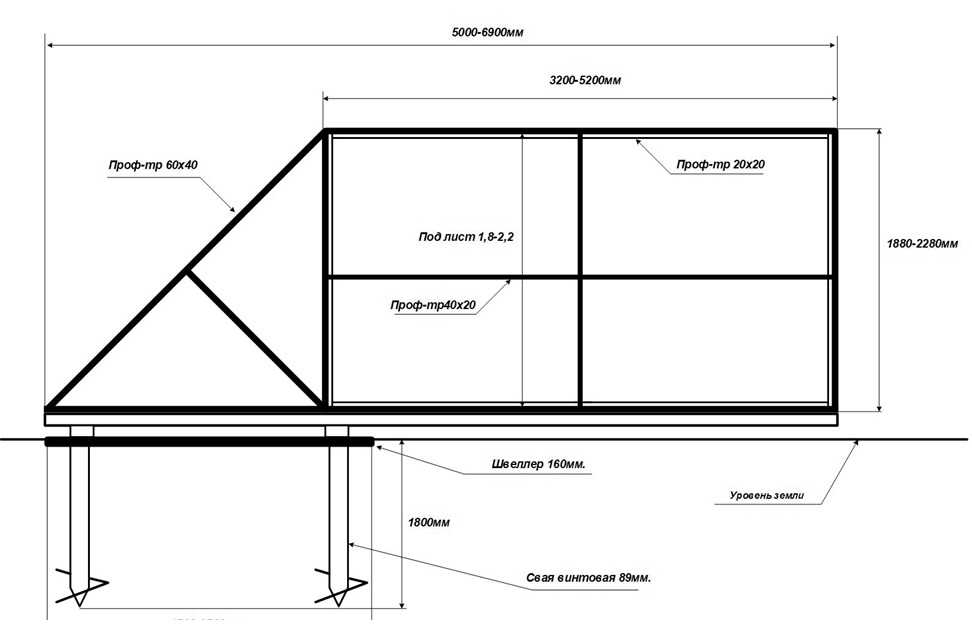

На забор устанавливают разные типы ворот. Некоторые владельцы частных домов монтируют сдвижные ворота своими руками. При наличии навыков сварных работ, сооружение такой конструкции не должно составить труда.

Полотно для сдвижных ворот может быть выполнено из любого материала. Например, из профнастила с коваными элементами. Читайте подробнее в этой статье о том, как сделать кованые ворота своими руками.

Видео о секционных воротах своими руками

Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.

Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.

31.12.2014 в 17:00

Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.

Добавить комментарий

Отменить ответ

Понравилась статья? Подписывайтесь на обновления сайта по RSS. или следите за обновлениями В Контакте. Facebook. Google Plus. Twitter.

Подписывайтесь на обновления по E-mail:

Подпишитесь на нашу рассылку

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели справа. Спасибо!

Источники: http://rusograda.ru/vorota/sekcionnye-podemnye-garazhnye-vorota-svoimi-rukami, http://postroika. biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html, http://megabeaver.ru/materials/vorota-2/sekcionnye-vorota-svoim-rukami-sovety-po-ix-ustanovke.html

Ворота в гараже своими руками (фото + чертежи конструкции) | Своими руками

Содержание ✓

• ✓ Установка ворот в гараже – пошаговое описание
• ✓ Подъемные ворота в гараж своими руками – чертежи конструкции
• ✓ Подъемно-поворотные ворота в гараж своими руками: видео

Без ворот не обойдется ни один гараж. Но определяя, какими им быть, приходится искать компромисс между личными возможностями и условиями эксплуатации.

Строительный сезон подходил к завершению. Впереди маячил отъезд с необходимостью куда-то деть громоздкие дачные инструменты, а проем для въезда в цокольном этаже зиял девственной пустотой. Надо было закрываться вандалоустойчивыми, максимально герметичными, открывающимися (с возможностью дальнейшей автоматизации) вне зависимости от величины сугробов. И при этом ворота должен был изготовить один работник, используя минимальное количество металла.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Многие известные конструкции были отвергнуты. В частности, распашные ворота: они открываются

По бокам в верхней части полотна ворот установил такие же упоры, ролики которых катятся по горизонтальным направляющим. Облегчают подъем полотна ворот противовесы. Задумка по герметизации въездного проема, в отличие от иных образцов, заключалась в захлопывании ворот данной конструкции как крышки – только это позволило обеспечить максимальную плотность прилегания.

Таким образом, конструкция состоит из полотна ворот, 4 роликов, 2 вертикальных направляющих («косяков»), 2 горизонтальных направляющих и механизма уравновешивания веса ворот (системы из 2 противовесов, 2 тросов и 2 блоков, через которые противовесы тросом крепятся к полотну ворот), что видно на рис. 1.

Принцип действия ворот следующий. Первоначально они находятся в неустойчивом положении (центр тяжести – на уровне нижних опорных роликов). Как только их начинаешь приподнимать, ворота отклоняются (возможно, под нажимом руки) в сторону направляющих. Поднимающееся полотно ворот, собственным весом прижимая ролики к горизонтальным направляющим, двигается по ним.

Нижние ролики катятся по вертикальным направляющим, также прижатые к ним весом полотна ворот. Увеличению легкости подъема способствуют противовесы (рис. 2 и 3).

Необходимо учитывать, что при подъеме верхняя часть полотна ворот описывает дугу (рис. 5). Ее верхняя точка расположена выше верхней кромки проема ворот – у меня примерно на 10-15 см. Если это не предусмотреть, ворота упрутся в потолок.

Размер ворот определялся размером проема, в моем случае – 190×215 см. Максимально известный размер таких ворот – 4×3 м.

Полотно ворот состоит из несущей части – металлической рамы и внешней обшивки. Для изготовления рамы закупил 6 профильных труб 30×15 мм длиной 220 см, а для внешней обшивки нашел завалявшееся в хозяйстве листовое железо толщиной 2 мм.

Раму можно изготовить и из деревянных брусков. На обшивку вполне сгодится фанера, оцинковка, сайдинг и т.п., для такой конструкции это не критично.

С учетом высоты проема нарезал 4 вертикальные е стойки для рамы полотна ворот длиной 197 см г (190 см высота проема + 4 см толщина нижнего и верхнего профиля + 3 см для упора в перемычку проема) и, исходя из ширины проема ворот, нижний и верхний профили – по 215 см.

На ровной площадке соорудил импровизированный монтажно-сварочный стол, по уровню выставил подставки под углы рамы. На него уложил в форме прямоугольника нарезанные заготовки. Проверив углы будущей рамы, прихватил их изнутри (по широкой части профиля) сваркой. Проверив еще раз параллельность и горизонтальность углов, разделил ширину рамы на три части и вложил оставшиеся две вертикальные стойки по ширине будущей калитки в полотне ворот. Их также прихватил изнутри и снова проверил углы. Все получилось как надо.

Проварил швы изнутри, затем снаружи, после – по бокам (по узкой части профиля). Я рекомендую именно такой порядок сварки: при иной последовательности плоская рама не получалась, сказывалось тепловое расширение металла. Верхние углы рамы можно укрепить косынками из металла (у меня вварены квадраты 150×150х 5 мм).

В средней части полотна ворот сделана калитка. Ее лучше предусмотреть сразу, ведь наличие калитки облегчает монтаж и подгонку ворот. Однако если судить по опыту тех, кто повторил такую конструкцию ворот и автоматизировал их, калитка практически не используется.

С тыльной части (изнутри помещения) на расстоянии 12 см от верха рамы ворот к крайним вертикальным стойкам рамы приварил стойки из профиля 20×40 мм длиной по 12 см. В каждой стойке просверлил сквозные отверстия диаметром 12 мм на расстоянии 10 см от рамы ворот. В эти отверстия вставил болты М12 – они служат осями роликов.

В нижней части рамы ворот приварил на расстоянии 10 см от низа такие же стойки, но длиной 5 см -для крепления троса, идущего к противовесам.

Для нижних роликов в торце рамы ворот на расстоянии 3 см от нижнего края рамы просверлил сквозные отверстия диаметром 12 мм (также для болтов М12, используемых как оси этих роликов – рис. 4).

Для роликов взял 4 обрезиненных (чтобы не громыхали) колесика с подшипниками диаметром 70 см, ширина протектора 2 см. Они очень похожи на колесики от магазинных тележек. Ролики крепятся 12-миллиметровыми болтами, у которых резьба не доходит до головки болта на 3-4 см. Болты для верхних колесиков длиной 12 см, для нижних – 10 см. Для каждого болта надо еще 3 гайки. Одна фиксирует колесо, две другие – болт в раме ворот.

Для установки роликов надел колесо на болт, гайку, еще одну и вставил собранную конструкцию в отверстие для монтажа ролика. Зафиксировал третьей гайкой, но не сильно – потом нужно будет регулировать ролик в направляющей.

Для изготовления горизонтальных направляющих был приобретен профиль 30×60 мм толщиной 3 мм. Как показала практика, лучше приобретать профиль 40×60 см с максимальной толщиной металла – это делает более легкой регулировку перемещения полотна ворот, требуется менее аккуратная (точная) работа. Но в целом не критично.

Профиль разрезал болгаркой вдоль на две равные части. Каждая горизонтальная направляющая крепится одним концом к вертикальной направляющей с помощью 2-сантиметрового обрезка уголка 35×35 мм. Этот уголок можно закрепить на болтах или приварить. Высота крепления горизонтальных направляющих к вертикальным определяется высотой расположения верхних роликов на раме ворот.

Противоположный конец горизонтальных направляющих подвешивается любым надежным способом к потолку. Высота подвеса определяется по месту углом наклона к вертикальной направляющей. В моем случае этот угол составляет 5-7° к горизонту.

Проще говоря, точка крепления горизонтальной направляющей к подвесу находится на 10 см выше точки крепления к вертикальной направляющей. Таким образом, горизонтальные направляющие имеют небольшой наклон к проему ворот. Очень важно, чтобы они располагались строго параллельно друг другу – иначе при движении полотно ворот будет заклинивать.

Вертикальные стойки («косяки») изготовил в форме П-образного несимметричного профиля из 2 уголков 65×65 мм и 35×35 мм. Длина вертикальных стоек определяется высотой проема. Стойки крепятся к торцевой части проема ворот широкой частью профиля в сторону улицы, а узкой – внутрь гаража.

Безопасность, когда полотно ворот поднято, проверена лично: при снятии одного верхнего ролика угол ворот, где снят ролик, опустился на 8 см. При нажатии сверху полотно ворот прогнулось, но не качалось и падать категорически не хотело. Даже при отсоединении одного противовеса ворота можно открыть в одиночку, хотя это очень тяжело. Полуоткрытое полотно (поднятое примерно на 2/3 высоты) опускается медленно, не падает, а выше просто висит, его заклинивает за счет перекоса.

После изготовления всех частей начался процесс сборки. Сразу намертво крепить не стоит, ведь все точно рассчитать очень сложно. У себя я подгонял по месту.

---

Читайте также: Монтаж ворот в гараже–виды, конструкции и устройства гаражных ворот

---

Установка ворот в гараже – пошаговое описание

ПЕРВЫЙ ШАГ СБОРКИ – установка вертикальных направляющих. Приложив горизонтальную направляющую к вертикальной, наметил место крепления уголка. В этом месте прихватил сваркой (или на болтах) полочку из куска уголка 35×35мм. Соединил и зафиксировал. Затем смонтировал другую сторону направляющей к потолочному подвесу, аналогично закрепил противоположную горизонтальную направляющую.

ВТОРОЙ ШАГ – установка полотна ворот вертикально между горизонтальными направляющими на устойчивую подставку. Установив верхние опорные ролики, поднял нижнюю часть рамы полотна ворот до уровня горизонтальных направляющих. Установил подпорку, чтобы рама не упала, и закрепил нижние ролики. После чего пододвинул раму к проему, чтобы нижние ролики попали в вертикальные направляющие (после этого рама полотна ворот немного опустится). При движении люфта на верхних роликах почти нет. Ширина резины на ролике на 4 мм меньше желоба горизонтальной направляющей, из-за чего пришлось снимать фаску на направляющей, которая прорезала резинку на ролике.

ТРЕТИЙ ШАГ – проверка и регулировка перемещения рамы. На этом этапе надо выявить, где что упирается или трется. В итоге рама должна подниматься свободно, ходить ровно, без заеданий. Для поднятия полотна ворот потребуются усилия, и чтобы их уменьшить, я смонтировал систему блоков, тросов диаметром 3-5 мм и противовесов и снова все отрегулировал. В качестве блоков использовались имевшиеся в хозяйстве металлические шкивы диаметром 4 см и 8 см.

Приобретение шкивов – самое сложное при изготовлении таких ворот. Подойдут любые металлические с канавкой для троса от 5 мм. Противовесы чаще всего изготавливают из обрезков труб диаметром от 15 см и длиной 60-70 см. Внутрь труб заливают бетон. Некоторые используют куски рельс или просто металла. В моем случае были взяты 5 килограммовые «блины» для штанги. Примерный вес одного противовеса можно посчитать, разделив треть веса ворот пополам.

Точный вес противовеса подгоняется после окончания монтажа ворот.

ЧЕТВЕРТЫЙ ШАГ – проварил всю конструкцию тщательно и основательно, обшил и установил раму полотна ворот. Полотно ворот, особенно когда оно обшито металлом, очень тяжелое, пришлось увеличить вес противовесов: каждый стал весить примерно 1/3 от веса ворот.

ПЯТЫЙ ШАГ – сборка, итоговая регулировка.

Подъемные ворота в гараж своими руками – чертежи конструкции

Подъемно-поворотные ворота в гараж своими руками: видео

Подъёмные ворота своими руками

Watch this video on YouTube

© Автор: А. ИЛЬИН Московская область

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как построить простые ворота на террасе

Установка ворот на террасе — отличный способ сделать ваши открытые пространства более безопасными и защищенными. И хорошая новость заключается в том, что его сборка может стать приятным занятием на выходных для всех, у кого есть базовые столярные навыки. Есть много разных способов построить красивые и прочные ворота для террасы, но представленный здесь дизайн — один из самых простых из найденных нами. Мы проведем вас через весь проект, от предварительного планирования до строительства и окончательной установки.

Перед началом сборки

Ян Уорпол

Обратитесь в местный строительный отдел, чтобы узнать, нужно ли что-то сделать для соблюдения местных норм. Как правило, нет строительных норм и правил, регулирующих наружные ворота, если только ворота не будут частью одобренного ограждения для бассейна. Даже если нет особых требований к воротам в том месте, где вы живете, если они используются для защиты домашних животных или маленьких детей, вам нужно будет установить защелку для защиты от детей и убедиться, что зазоры в воротах достаточно малы, чтобы дети или животные могли выиграть. не суметь пролезть.

Мы выбрали именно этот тип ворот, потому что их легко построить, они будут оставаться квадратными без каких-либо дополнительных распорок и очень похожи на один из самых распространенных стилей деревянных перил. Каркас просто сделан из четырех кусков пиломатериала 2×4, которые скреплены винтами наподобие рамы для картин с разрезами под углом 45 градусов на обоих концах каждого куска. Плоский кусок деревянного настила толщиной 1 дюйм образует декоративную доску наверху, что делает его похожим на накладку на типичных перилах палубы, а одна сторона ворот окружена вертикальными балясинами, расположенными на расстоянии менее 4 дюймов. отдельно. Если вы хотите использовать другой стиль балясин или экранов, который лучше подходит для вашей террасы, не стесняйтесь настраивать дизайн в соответствии с вашими потребностями.

Обработанная под давлением сосна является наиболее распространенным материалом для таких ворот, но вы можете использовать любую устойчивую к гниению древесину, которую вы предпочитаете. Типичными альтернативами являются кедр и красное дерево, в то время как экзотические лиственные породы часто используются для самых причудливых палуб. Если вы не уверены, какая древесина лучше, спросите в местном строительном магазине, что плотники обычно используют для строительства настилов и ворот в вашем районе.

Определите размер ворот, которые вам нужны

Насколько широкими должны быть ваши ворота? Правильный ответ: «все, что соответствует вашим потребностям». Хорошее эмпирическое правило между 36 и 48 дюймами. Конечно, если в перилах вашей палубы есть отверстие, вероятно, это подходящий размер.

Возьмите лист бумаги, чтобы записывать размеры по мере того, как вы измеряете, чтобы они были организованы. Во-первых, измерьте ширину и высоту проема в перилах палубы, где вы планируете установить ворота. Вы должны измерить верх, низ и середину, чтобы убедиться, что проем имеет одинаковую ширину, и измерить высоту с обеих сторон, чтобы убедиться, что перила имеют одинаковую высоту.

Затем с помощью уровня и угольника проверьте, расположены ли стойки перил вертикально вверх и вниз (то есть отвесно), верхние части перил и настил находятся на одном уровне, а стойки перпендикулярны настилу. Если есть какие-либо различия в этих размерах, выберите самые узкие или самые низкие точки при выборе размеров для ваших ворот.

В идеале верхняя часть ворот должна быть на одном уровне с соседними перилами, а нижняя часть должна быть на пару дюймов выше поверхности настила. Это всего лишь предложения; Вы можете сделать ворота на любой высоте, которая соответствует вашим потребностям. Планируйте, чтобы у наружных ворот был зазор от ½ до ¾ дюйма с обеих сторон внутри проема. Эти относительно большие зазоры гарантируют, что ворота не будут заклинивать, если столбы будут немного кривыми с самого начала или если какая-либо из деревянных частей набухнет или сдвинется из-за изменений влажности и температуры в течение сезона. Размеры зазоров также должны соответствовать допускам вашей защелки и петель, поэтому разумно приобрести все необходимое оборудование, прежде чем строить ворота, и проверить, насколько большой зазор будет охватывать оборудование.

Нарисуйте план ваших ворот

Ян Уорпол

Рекомендуется набросать базовый чертеж, чтобы убедиться, что вы правильно указали все размеры и правильно вырезаете детали.

Принимая во внимание размеры зазоров, которые вы выбрали для сторон и нижней части ворот, используйте размеры, которые вы сняли с существующего проема перил настила, чтобы составить простой план, показывающий предлагаемые ворота и то, как они будут вписываться в ваши перила.

В нашем примере высота перил составляет 36 дюймов, а ширина проема — 42 дюйма, поэтому высота наших ворот будет 34 дюйма, а ширина — 41 дюйм, что позволит разместить 2 дюйма под ним, если они находятся заподлицо с верхней частью соседних перил, и зазор в ½ дюйма с обеих сторон между воротами и столбами.

Сборка рамы ворот на террасе

Первым шагом в сборке ворот является вырезание частей рамы. Две горизонтальные части рамы будут составлять полную ширину ворот, которая в нашем случае составляет 41 дюйм. Вертикальные части будут составлять 33 дюйма, что является высотой ворот за вычетом 1-дюймовой толщины доски крышки. Отметьте длину частей рамы и с помощью торцовочной пилы отрежьте противоположные срезы под углом 45 градусов на обоих концах. Если у вас нет торцовочной пилы, вы можете закрепить доски на верстаке и использовать циркулярную пилу и скоростной угольник, чтобы сделать надрезы под углом 45 градусов.

Положите детали рамы на прочный стол или верстак так, чтобы все скошенные срезы сходились наподобие рамы для картин, и прикрепите их к верстаку. Из-за скошенных соединений закрепление деталей на скамейке — это самый простой способ удерживать их неподвижно, пока вы скрепляете все вместе. Перед закручиванием шурупов рекомендуется использовать угольник для обрамления и рулетку, чтобы убедиться, что размеры ваших ворот правильные, а все углы затянуты и прямые.

зерна дерева, поэтому вы будете устанавливать винты под углом 45 градусов к краям рамы ворот, что перпендикулярно угловым соединениям. Используйте по одному 3-дюймовому и одному 5- или 6-дюймовому шурупу в каждом углу и вкручивайте каждый из этих шурупов вниз через край верхней перекладины и вверх через край нижней перекладины, пока рама не будет надежно скреплена вместе. Чтобы предотвратить расщепление древесины, перед закручиванием шурупов просверлите отверстие под правильным углом с помощью сверла с зенковкой в ​​месте каждого шурупа.

Добавьте наличник

Ворота на иллюстрации имеют наличник шириной 3¾ дюйма, который слегка выступает над рамой ворот и балясинами. Чтобы сделать колпак, отрежьте террасную доску толщиной 1 дюйм до такой же длины, как ваши ворота — в нашем случае 41 дюйм. Затем распилите доску на настольной пиле до ширины 3¾ дюйма.

Края доски можно закруглить, чтобы она выглядела лучше и чтобы ее было удобно держать. Это можно просто сделать с помощью нескольких проходов наждачной бумаги с зернистостью 100, или вы можете использовать 1/4-дюймовую закругленную фрезу в фрезере для более тонкой кромки.

Закрепите доску крышки сверху рамы ворот так, чтобы концы находились на одном уровне с рамой, а один край доски свисал на 1/4 дюйма над одной стороной рамы. Прикрепите доску к верхней части рамы ворот с помощью нескольких 2,5-дюймовых шурупов, убедившись, что один шуруп находится примерно в дюйме от каждого конца, а остальные шурупы находятся на расстоянии от 12 до 16 дюймов друг от друга.

Разметка и установка балясин

Ян Уорпол

В большинстве строительных магазинов продаются 1½-дюймовые квадратные балясины, сделанные из того же пиломатериала, что и деревянный настил, поэтому обычно нет необходимости делать балясины с нуля. Из соображений безопасности детей поручни ограждения палубы требуют, чтобы балясины находились на расстоянии менее 4 дюймов друг от друга, поэтому мы будем следовать тому же правилу для нашей схемы ворот и оставим пространство в 3¾ дюйма между каждым из них. Чтобы это расстояние работало на примере ворот, мы использовали восемь балясин, край первой из которых находился на расстоянии 1 1/2 дюйма от стороны ворот. Если вы строите ворота другой ширины, вы можете поиграть с расстоянием и количеством балясин, пока не найдете макет, который вам подходит.

Обрежьте каждую балясину на 1/2 дюйма короче, чем высота рамы ворот, что в нашем случае составляет длину каждой балясины 32 1/2 дюйма, с квадратным вырезом на одном конце и под углом на другом. На той стороне ворот, где дощечка свисает достаточно, чтобы закрыть концы балясин (т. е. напротив стороны, где вы сделали ее выступающей на 1/4 дюйма), используйте рулетку и карандаш, чтобы сделать отметки как сверху, так и снизу. каркасные рейки для расположения одного края каждой балясины. Обязательно сделайте маленький крестик сбоку от каждой отметки, чтобы напомнить вам, с какой стороны балясины.

Чтобы предотвратить расщепление дерева, используйте зенковку, чтобы просверлить отверстия на внешней поверхности каждой балясины примерно на 1 дюйм сверху и снизу, где вы планируете вкручивать винты. По одной укладывайте балясины рядом с отметками, плотно прижимая верхние концы к нижней стороне накладной доски, и используйте 2,5-дюймовые шурупы для настила, чтобы прикрепить каждую из них к воротам. Проверьте свои измерения, чтобы убедиться, что балясины прямые и расположены на одинаковом расстоянии друг от друга.

Нанесите отделку для наружных работ, если хотите

Вы сами решаете, добавлять ли декоративную или защитную отделку к своим воротам. Многие наружные ворота остаются незавершенными, чтобы в конечном итоге покрыться серой патиной, но есть множество вариантов масляной отделки, наружных красок и многого другого, которые могут продлить срок службы ваших ворот и придать им великолепный вид. Если вы решите добавить отделку, вы должны следовать инструкциям производителя по подготовке и нанесению выбранной вами краски или морилки. Также обратите внимание, что воротам, изготовленным из пиломатериалов, обработанных влажным давлением, может потребоваться несколько месяцев сушки, прежде чем вы сможете нанести отделку.

Установка ворот

№

Чтобы обеспечить правильное расстояние по бокам и внизу ворот, используйте в качестве временных прокладок деревянные обрезки, нарезанные в соответствии с выбранными вами допусками. Помните, что для нашего примера ворот мы оставляем 1/2-дюймовые зазоры на стойках и 2-дюймовое пространство под ними, поэтому мы вырежем две прокладки до такой толщины.

После того, как все они будут вырезаны, начните с установки пары 2-дюймовых прокладок на настил в проеме перил. Установите нижнюю часть ворот поверх них, убедившись, что ваши балясины обращены наружу от вашей палубы. Затем на той стороне, где вы планируете установить петли, вставьте пару полудюймовых прокладок и используйте деревянные зажимы, чтобы временно закрепить ворота заподлицо со стойкой. Отрегулируйте ворота так, чтобы внутренняя поверхность была на одном уровне с внутренней поверхностью стойки, и плотно затяните зажимы, чтобы зафиксировать их.

Поднесите каждую петлю к воротам и стойке, чтобы понять, где они будут лучше всего смотреться. Используйте рулетку, чтобы убедиться, что они ровные и выровнены с воротами, и сделайте отметки карандашом, где будут проходить крепления петель. Всегда полезно просверлить направляющие отверстия для винтов или болтов, чтобы предотвратить расщепление, поэтому найдите сверло подходящего размера для ваших петель и просверлите отверстие в каждой сделанной вами отметке. Затем, прижимая каждую петлю к стойке и воротам так, чтобы они совпадали с просверленными отверстиями, используйте крепежные детали, прилагаемые к петлям ворот, чтобы прикрепить каждую из них к стойке и воротам.

После установки петель поверните ворота, чтобы убедиться, что они двигаются плавно и не задевают перила. Если вы выбрали меньшие зазоры там, где ворота встречаются со стойками, есть вероятность, что ваша крышка может натирать перила во внешнем углу; вы можете немного подрезать или отшлифовать угол, если вам нужен больший зазор.

Последний шаг — установка защелки. Для основной защелки повторите шаги, которые вы использовали для петель выше. Для более сложных защелок, таких как защелки для безопасности детей, необходимые для ограждений бассейнов, вы должны тщательно следовать конкретным инструкциям, прилагаемым к изделию, чтобы выполнить работу. После этого все, что нужно сделать, это проверить, хорошо ли открываются и закрываются ворота, и при необходимости отрегулировать защелку. Затем расслабьтесь и наслаждайтесь своей колодой.

---

Что вам нужно для этого проекта:

Инструменты:

Материалы:

• (2) 8-футовые брусья 2×4 из пиломатериала на ваш выбор (например, обработанная под давлением сосна или кедр)
• (8) Балясины 1½ x 1½ дюйма из пиломатериала на ваш выбор (например, из обработанной под давлением сосны или кедра)
• (1) Террасная доска размером 5/4 x 5½ дюймов для использования в качестве облицовочной доски (например, обработанная давлением сосна или кедр)
• (1) коробка Наружные винты 2½ дюйма
• (4) 3-дюймовые наружные винты
• (4) 5- или 6-дюймовые наружные винты
• (2) усиленные петли для ворот от 6 до 10 дюймов
• (1) внешняя защелка ворот
• Морилка для наружных работ или краска и малярные принадлежности (дополнительно)
• Наждачная бумага зернистостью 100

Примечание. Если вы решите построить большие ворота, вам могут понадобиться дополнительные пиломатериалы, поэтому перед покупкой проверьте свои размеры.

Лапша для бассейна, которая улучшит вашу жизнь

Эти красочные игрушки из пенопласта пригодятся в доме, в гараже и во дворе. А если проявить немного изобретательности, они могут быть еще веселее в воде.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

ДЖОЗЕТТ ТЕЙЛОР/GETTY IMAGES

Даже в мире плавающих баскетбольных колец и плотов в форме пончиков лапша для бассейна по-прежнему остается самой распространенной игрушкой для бассейна. Но этот скромный кусок пенопласта — больше, чем символ летнего веселья — это рабочая лошадка, которую можно сделать своими руками.

Из чего делают лапшу для бассейна?

Полиэтилен. Это пена с закрытыми порами, состоящая из миллионов крошечных пузырьков, спрессованных вместе. Вот почему это такая замечательная игрушка для бассейна — вода не может проникнуть в пенопластовые ячейки, и она достаточно легкая, чтобы плавать. Материал изгибается, но отскакивает от сжатия и сохраняет свою форму.

Вы наверняка видели полиэтилен в упаковочных материалах. Если вы когда-либо занимались сантехническими работами, вы могли заметить, что пенопластовая изоляция труб и лапша для бассейна — это одно и то же.

Вспененный полиэтилен трудно перерабатывать. К счастью, есть много вариантов использования лапши для бассейна вне бассейна, поэтому вы можете повторно использовать ее по всему гаражу и по всему дому.

Они настолько удобны, что стоит хранить несколько лапш для бассейна в мастерской. И если вы не можете найти лапшу для бассейна, вы всегда можете купить изоляцию для труб в хозяйственном магазине.

В списке ниже вы найдете некоторые из наших любимых лайфхаков с лапшой для пула.

1 / 26

Семейный мастер на все руки

Шланг для воды с лапшой для бассейна

Если вам нужно наполнить ведро, которое не помещается под краном в раковине, сделайте лапшу для бассейна. Поставьте ведро на пол, наденьте лапшу на кран и спустите ее в ведро.

2 / 26

Семейный мастер на все руки

Подставка для запястий для бассейна

Предотвратите усталость запястий в течение долгого дня в домашнем офисе, сделав эту подставку для запястий для бассейна.

Сначала отметьте место, где вы хотите разрезать лапшу. Для показанного упора для запястий мы сделали высоту чуть меньше половины полного диаметра лапши. Вы можете разрезать лапшу ровно пополам и сделать два упора для запястий одинакового размера.

3 / 26

Семейный мастер на все руки

Дверной бампер с лапшой для бассейна

Удар двери о стену раздражает. Хуже того, он может пробить дыру в гипсокартоне или оставить вмятину на отделке. Но это легко предотвратить с небольшой помощью одного из этих пенных чудес. Просто сделайте надрез вдоль короткой части лапши для бассейна и наденьте ее на край двери, шкафа или ворот.

4 / 26

Семейный мастер на все руки

Несъемный органайзер для ящиков

Органайзеры для ящиков удобны, но они имеют тенденцию перемещаться каждый раз, когда вы открываете или закрываете ящик. Легко решить эту проблему с лапшой для бассейна.

Измерьте расстояние от задней части органайзера до задней части ящика. Затем нарежьте лапшу канцелярским ножом до нужного размера. Лапша для бассейна должна плотно прилегать к месту, чтобы органайзер оставался на месте. Вы также можете разрезать лапшу для бассейна вдоль пополам, чтобы уменьшить количество места, которое она занимает.

Покупайте наши любимые товары

5 / 26

Семейный мастер на все руки

Сверхбыстрый скребок для пола

Вот классический удобный совет по сбору воды в гараже или на цокольном этаже. Соберите этот простой скребок, надев кусок пенопластовой изоляции на зубья граблей. Затем просто вытолкните воду в канализацию или за дверь. — Арт Руз

6 / 26

Семейный мастер на все руки

Плавающая баржа для напитков

Этот недорогой аксессуар для бассейна, который можно сделать своими руками, сохранит ваши напитки прохладными в бассейне и всегда будет под рукой.

Отрежьте короткие кусочки лапши для бассейна, чтобы они поместились в пластиковый контейнер. (Контейнер с кромкой удерживает лапшу на месте.) Проденьте эластичный шнур через центр лапши, чтобы они плотно прилегали к краям. Чтобы сделать ручку, привяжите к банджи кусок веревки или шнура. Добавьте небольшой кружок лапши для бассейна в качестве поплавка, чтобы было легче держать ручку.

7 / 26

Семейный мастер на все руки

Защита багажной полки

Мне нужно было взять лестницу у друга. Чтобы багажник на моем новом внедорожнике не поцарапался, я покрыл решетки лапшой для бассейна. Я просто разрезал лапшу по бокам канцелярским ножом и приклеил скотчем. Подушка из пены также предохраняла лестницу от грохота. Не забудьте пристегнуть свой груз перед поездкой! — Джеральд Руперт.

Хотите получить еще больше отличных советов и лайфхаков от Family Handyman на свой почтовый ящик? Подпишитесь на нашу рассылку «Сделай сам».

8 / 26

Семейный мастер на все руки

Предотвратите звон дверцы автомобиля!

Я заметил несколько вмятин в двери моей машины от открывания и удара ею о стену гаража. Мои внуки переросли свою лапшу для бассейна, и я собирался ее выбросить, но потом подумал: «Вау, это может быть решением!»

Я разрезал лапшу для бассейна пополам канцелярским ножом и прикрепил ее к шпилькам в своем гараже. Лапша для бассейна должна оставаться на месте сама по себе. Для более прочного решения прикрепите лапшу к стойкам с помощью строительного цемента или пары гвоздей. Вуаля, больше никаких дверных стуков. — Джон Грин.

9 / 26

Семейный мастер на все руки

Бамперы для багажника

Держите в багажнике несколько секций изоляции труб или лапши для бассейна, чтобы защитить краску и негабаритный груз.

10 / 26

Органайзер для удочек

Мне надоело, что мои удочки запутываются, поэтому я придумал этот удобный органайзер для удочек. Все, что вам нужно, это длина 3 дюйма в диаметре. Труба из ПВХ и лапша для бассейна.

Сверло 1 дюйм. отверстия, расположенные через каждые четыре дюйма в трубе из ПВХ. Канцелярским ножом сделайте в лапше надрезы на расстоянии четырех дюймов друг от друга. Выровняйте лапшу на стене так, чтобы по крайней мере две прорези находились над шпильками.

Раздвиньте эти прорези, вставьте шайбу крыла и прикрутите лапшу к стене с помощью 2-дюймового винта. винты. Затем прикрутите трубу ПВХ к стене под ней на удобной высоте и вставьте удочки. Смотри, Ма, больше никаких путаниц! — Брайан Джонс.

11 / 26

Семейный мастер на все руки

Пружины батута с защитой от защемления

Вот простой способ накрыть пружины батута, чтобы защитить их от защемления пальцев. Разрежьте лапшу для бассейна на короткие кусочки, нарежьте вдоль и наденьте их на пружины.

12 / 26

Семейный мастер на все руки

Защита подъемных ворот

Когда вы открываете подъемные ворота своего фургона или внедорожника, легко задеть поперечную скобу двери гаража и отколоть краску на воротах. Защитите его, используя лапшу для бассейна в качестве подушки. Просто разрежьте лапшу канцелярским ножом и наденьте ее на скобу. Вы также можете использовать предварительно прорезанную пенопластовую изоляцию для труб. Если он соскользнет, ​​используйте двусторонний скотч, чтобы зафиксировать его на месте. – Мэри Спрэнг.

13 / 26

Семейный мастер на все руки

Crafty Water Raft

Эй, товарищи! Просто свяжите эти лапши вместе, чтобы получился забавный поплавок, который не сдуется! Вам понадобится пять больших лапш (диаметром 4-1/2 дюйма), две лапши среднего размера (диаметром 2-1/4 дюйма), шесть футов 1/2-дюйма. Труба из ПВХ и нейлоновый шнур длиной 36 футов.

Для начала свяжите пять больших макарон вместе двойным узлом. Затем завяжите веревку между и вокруг каждой лапши, скрепив их вместе в плот. Когда вы дойдете до лапши на конце, развернитесь и снова зашнуруйте их к началу. Закончите еще одним двойным полузацепом. Обрежьте шнур близко к узлу.

Теперь разрежьте меньшую лапшу, чтобы получить три куска, равные ширине плота. Проденьте три трубки из ПВХ через отверстия в трех меньших лапшах, затем проденьте шнур через ПВХ и используйте нейлоновый шнур, чтобы прикрепить каждую короткую лапшу к большой лапше. Привяжите по одной лапше с каждого конца и одну посередине, чтобы сделать плот более жестким и устойчивым.

14 / 26

Семейный мастер на все руки

Пограничный маркер повышенной видимости

Каждый год я отмечаю границы своего двора, чтобы водитель снегоочистителя не повредил мой газон. Много лет я использовал арматуру по периметру, но машинист ночью ее не видел. Даже если на арматуре есть отражатели, ее все равно можно ударить, погнуть или сломать.

Теперь я нашел лучшее решение. Я надеваю на арматуру яркую лапшу для плавания. Теперь вы не можете пропустить маркеры. – Билл Ремия.

15 / 26

Семейный мастер на все руки

Простой способ хранения лапши в бассейне

Что может быть проще пятигаллонного ведра? Это, конечно, лучше, чем лапша для бассейна, катающаяся по всему гаражу или домику у бассейна. Бетонные опалубки тоже хорошо работают!

16 / 26

Семейный мастер на все руки

Обивка лестницы

Я провожу много времени на своей лестнице, и весь день, опираясь на перекладины, наносила вред моим голеням и бедрам. Затем я сообразил и нарезал кусочки лапши для бассейна моих детей вдоль и обернул их вокруг передней части перекладин. Мгновенное облегчение!

Подушки легко перемещать во время работы. Просто убедитесь, что вы никогда не наступаете на лапшу для бассейна и всегда кладете ее выше, чем вы наступите. Они могут создать неровную ступеньку или упасть, если вы на них наступите. — Дэйв Свитцер.

17 / 26

Семейный мастер на все руки

Устройство для хранения ботинок с лапшой в бассейне

Органайзеры для обуви могут выглядеть грязными, если в них полно высоких ботинок. Больше никаких гибких лодыжек, если вы используете лапшу для бассейна, чтобы держать ботинки в вертикальном положении. Также отлично подходит для сушки муклуков!

18 / 26

Семейный мастер на все руки

Плавающие чайные свечи в виде цветов

Используйте стяжку, чтобы соединить кусочки лапши для бассейна, и вставьте свечи в отверстия, чтобы сделать плавающий фонарь для бассейна. Пластиковая пищевая пленка защищает батареи от намокания. Вы настроены на мечтательное время в бассейне на заднем дворе!

19 / 26

Семейный мастер на все руки

Защита лестниц

Недавно я установил новые желоба. Когда пришло время чистить их, я не хотел, чтобы моя металлическая лестница помяла или поцарапала их, поэтому я сделал защиту лестницы из старой плавательной лапши. (Пенопластовая изоляция труб тоже подойдет.)

Я вырезал 2-фут. кусочки лапши, разрезал их бритвенным ножом и приклеил к сторонам лестницы. Это были идеальные подушки! Если лапша не держится, закрепите ее скотчем. – Дэвид Гульузза.

20 / 26

Семейный мастер на все руки

Сделать венок

Используйте узелок для бассейна, чтобы сделать венок своими руками.

Закрепите лапшу клейкой лентой, затем обмотайте ее тканью, лентой или ниткой. Оберните проволоку вокруг стеблей тканевых цветов и проденьте ее сквозь ткань, чтобы закрепить в лапше. Подвесьте венок на проволоку или крючок для картин.

21 / 26

Семейный мастер на все руки

Мини-фонарь без рулона

Отрежьте небольшой кусок пенопластовой изоляции для труб или лапши для бассейна и оберните ее вокруг небольшого светодиодного фонарика. Вставьте пенопласт в любую трещину, щель или угол. – Костас Ставру.

22 / 26

Семейный мастер на все руки

Вешалка для одежды

Вот лайфхак для хранения в шкафу, который вы не захотите пропустить. Чтобы ваши классические брюки, шали или шарфы не мнулись, воспользуйтесь дешевым и простым способом, покрыв вешалку куском лапши для бассейна.

Отрежьте лапшу по длине нижнего стержня подвески. Затем сделайте надрез по всей длине лапши, чтобы ее было легко надеть на вешалку.

23 / 26

Семейный мастер на все руки

Косить с большим комфортом

Я не против косить газон, но вибрация от ручки газонокосилки усилила артрит в моих руках. Затем я приклеил кусок лапши для бассейна поверх ручки. Косить траву намного удобнее, и руки не болят, когда я это делаю. – Филипп Э. Ойнонен.

24 / 26

Семейный мастер на все руки

Изящный держатель для кистей

Держите свои акварельные кисти сухими и удобными! Отрежьте короткую часть лапши для бассейна, надрежьте ее насквозь и вставьте щетки.
