Подключение радиаторов отопления в частном доме

Схемы подключения радиаторов отопления в частном доме прямо влияют на эффективность работы отопительных приборов. Максимальное извлечение теплового потенциала батарей отражается на потреблении топлива – чем качественней раскрыт КПД радиатора, тем меньше расход энергоносителя для работы котла.

В отличие от многоквартирных домов, где реализовать любую схему присоединения радиатора не всегда возможно, в частных домах выбор схемы принадлежит владельцу жилья. Лучшим вариантом является использование самых оптимальных способов обвязки радиаторов. Существует 4 основных способа подключения радиаторов отопления в частном доме:

1. Диагональный;
2. Боковой;
3. Нижний;
4. Верхний.

Диагональный способ обвязки батарей отопления является самым эффективным – он реализует до 100% КПД устройства, при условии наличия в составе изделия не более 10 – 12 секций. При большем количестве секций увеличивается гидравлическое сопротивление и уровень качества теплопередачи снижается.

При диагональном подключении подача теплоносителя производится в верхнюю проходную заглушку устройства, отвод остывшей воды – из нижнего переходника, расположенного снизу, на противоположной стороне батареи (по диагонали). При таком способе подключения циркуляция теплоносителя через внутреннее пространство является оптимальной с гидравлической точки зрения, задействуется максимальная площадь теплоотдачи.

Вторым по качеству реализации КПД батарей является боковой способ привязки радиатора к разводке трубопроводов. Он реализует в среднем 95 – 97% возможностей отопительного устройства, опять же при условии числа секций не более 10 – 12. Подключение подающего трубопровода здесь производят в верхний переходник батареи, отводящего трубопровода – с этой же стороны радиатора, к нижнему переходнику.

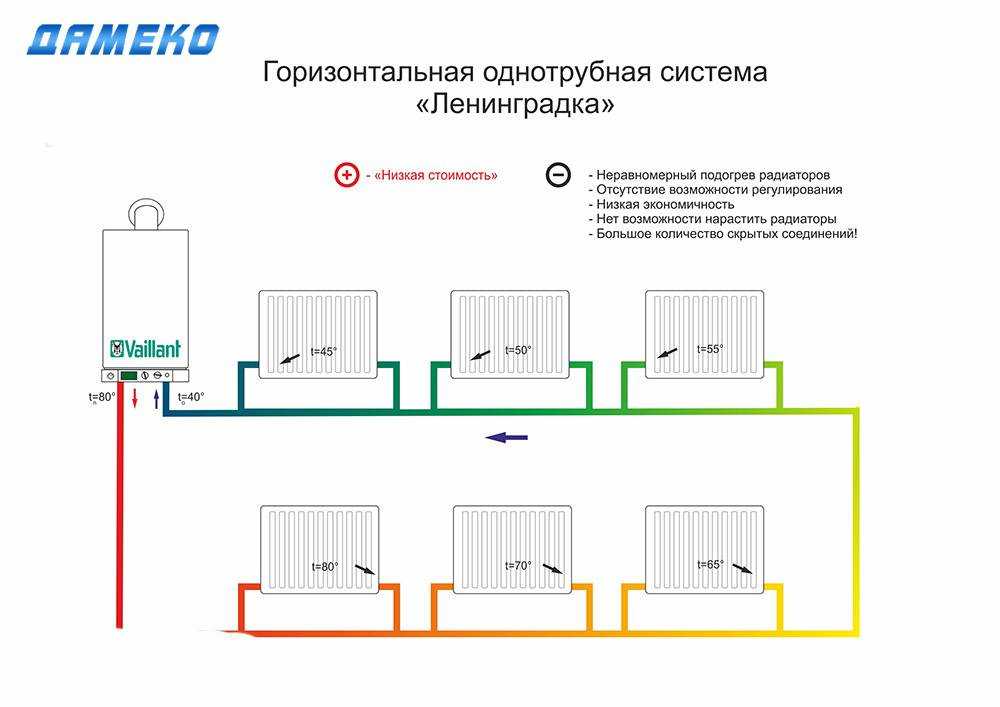

Боковое подключение наиболее удобно при вертикальной прокладке стояков системы отопления. Кроме того, подключение сбоку выгодно для однотрубных систем с байпасом – тратится минимальное количество трубы и углов на перемычку.

Следует отметить, что указанные способы – диагональный и боковой – имеют «обратные» модификации. То есть подача теплоносителя производится в нижние переходники радиаторов, отвод – из верхних переходников. Такие схемы значительно снижают эффективность работы устройств – до 70 – 80% от номинала. Это вызвано увеличением сопротивления движению теплоносителя из-за внутренней конфигурации каналов секций. С технической точки зрения «обратные» схемы являются ошибочными, используются из дизайнерских или иных соображений.

Нижнее присоединение трубопроводов к радиаторам производится 2 методами:

1. В нижние противоположные переходники устройства;
2. К специальным резьбам, которыми оснащаются отдельные модели биметаллических и стальных батарей.

Эффективность нижнего подключения варьируется от 85 до 90%. Этот метод обвязки наиболее выгоден в плане дизайнерского оформления помещения – существует возможность максимально скрыть коммуникации. Но есть и весомый недостаток – при нижнем присоединении подводок в радиаторах часто скапливается воздух. Поэтому радиаторы при этой схеме (впрочем, как и в любых других) в обязательном порядке должны оснащаться воздухоотводчиками ручного или автоматического типа.

Верхний способ распространен меньше всего по сравнению с другими. Это вызвано тем, что трубопроводы систем отопления прокладываются чаще всего ближе к полу или в вертикальном направлении (стояки). Подключение подводок в этой схеме производится в верхние противоположные проходные заглушки устройства. Реализуемая эффективность радиатора составляет величину около 80 – 85%.

При верхней обвязке батареи практически не завоздушиваются, но есть и недостаток – в нижней части устройства, плохо промываемой теплоносителем, возможно образование засоров.
