Подключение дома к электросети: монтаж + фото

Содержание

• 1 Выбор электромонтажа
• 2 Правильное создание схемы
• 3 Предварительная разметка
• 4 Выбор составляющих элементов
• 5 Расчет необходимых материалов
• 6 Подключение дома к электросети
• 7 Как получить разрешение на подключение дома к электросети

Подключение дома к электросети – это достаточно сложный этап. В этой статье вы найдете всю необходимую информацию, которая позволит вам выполнить правильное подключение дома к электросети.

На сегодняшний день подключение частного дома к электричеству может состоять из нескольких этапов. К основным этапам относятся:

1. Выбор основных способов прокладки кабеля.
2. Предварительное создание схемы.
3. Проведение разметки.
4. Основной процесс подключения.
5. Получение разрешения на подключение.

В этой статье вы найдете подробную информацию и узнаете, как подключить дом к электросети.

Выбор электромонтажа

Перед началом выполнения всех работ вам обязательно необходимо будет определиться со способом монтажа проводки в частном доме. На данный момент проводка может быть скрытая или открытая. Открытая проводка в частном доме считается более редкой. Чаще всего она используется в деревянных домах. Этот  вид монтажа предполагает в себе размещение проводов в специальных кабель каналах.

Разводка проводки открытым способомКабель каналы для проводки



















Фиксация проводки хомутамиНастенная распределительная коробка





















Вот основные преимущества открытой проводки в частном доме:

1. При необходимости вы легко можете обнаружить поврежденный участок проводки.
2. Подготовительные работы занимают меньше времени.
3. При необходимости можно быстро добавить новую точку ответвления.

Кроме преимуществ этого способа существуют и недостатки, к которым можно отнести:

1. Иногда кабель каналы могут плохо вписываться в интерьер дома.
2. Открытый способ монтажа может подвергаться к механическим повреждениям.

Скрытая проводка считается более популярной. Этот вариант предполагает собою размещение проводов в специальных канавах.

Трасcа электросети в штробахСкрытая проводка в бетонной стене



















Прокладка проводки под гипсокартоном

Вот основные преимущества, которыми обладает этот вид прокладки:

1. Вы не испортите интерьер комнаты, когда решите проложить проводку под гипсокартоном.
2. Считается пожаробезопасной.
3. Обладает меньшей вероятностью повреждений.

Кроме преимуществ вы также можете столкнуться и с недостатками:

1. Сложность дальнейшего ремонта.
2. Если проводка выйдет из строя вам достаточно сложно будет найти причину поломки.
3. Электромонтажные работы занимают больше времени.

Правильное создание схемы

Для того чтобы провести правильное подключение электричества к дому вам необходимо будет составить схему. Перед созданием схемы вам необходимо будет предусмотреть размещение следующих элементов:

1. Места ввода трассы в помещение.
2. Автоматика.
3. Потолочные светильники.
4. Розетки и выключатели.

Подключение к электросетям все этапы предполагают в себе учет следующих требований:

1. Провода по дому должны проходить вертикально или горизонтально. Поворот провода должен выполняться только под прямым углом.
2. Провода должны располагаться на расстоянии в 20 см от потолка.
3. От дверных проемов проводка должна располагаться на расстоянии в 10 см.
4. Нельзя размещать розетки во влажных помещениях. Если помещение содержит высокое количество влаги, тогда необходимо использовать влагозащищенные розетки.

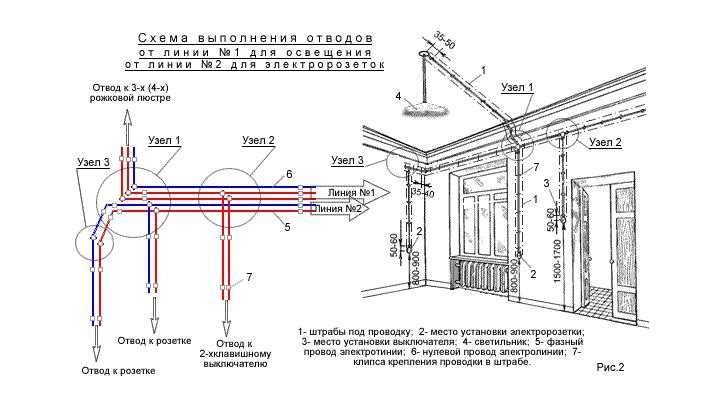

Сейчас вы сможете рассмотреть схемы монтажа проводки в доме. Здесь вашему вниманию мы представили 4 схемы, из которых вы можете выбрать одну.



Подключение дома к электросети может осуществляться с помощью одной из этих схем. Открытая проводка также может выполняться с помощью этих схем.

Предварительная разметка

Для правильного проведения разметки вам необходимо нанести на стену меловую разметку. Линии из мела будут представлять собою трассы прохождения проводов.

Для того чтобы быстро провести разметку вам необходимо использовать специальную нить, которая содержит в себе частицы мела. Для начала вам следует закрепить веревку, а потом оттянуть ее и бросить. После того как веревка коснется стены на ней останется ровная линия из мела. После проведения предварительной разметки свои стены вы можете сфотографировать.

Выбор составляющих элементов

Для того чтобы выполнить подключение электроснабжения частного дома вам необходимо использовать специальные устройства. При выборе всех материалов ни в коем случае не экономьте свои средства. Лучше всего используйте только качественные материалы. Они меньше подвергаются повреждениям и считаются качественными.





























Вот это основные элементы, которые позволяют выполнить подключение дома к электросети. Вот преимущества представленных устройств:

1. Распределительные коробки необходимо применять из негорючих материалов.
2. Розетки лучше покупать открытого типа.
3. Для прокладки проводов лучше использовать медный кабель. Он прослужит больше времени, чем продукт из алюминия.
4. Сечение жилы проводов должны иметь не менее 2.5 мм.

Расчет необходимых материалов

При прокладке проводки лучше всего придерживаться принципа «семь раз отмерь, один раз отрежь». Вам необходимо правильно рассчитать длину всех проводов. Перед расчетом длины кабеля необходимо придерживаться следующих принципов:

1. Для установочных коробок к кабелю необходимо добавить 5 см.
2. Для крепления светильников необходимо добавлять 10 см.
3. К длине каждого отрезка вам необходимо добавить 15 см.

Подключение дома к электросети

После того как вы закончили все подготовительные этапы вы можете приступать к подключению дома к электросети. Для выполнения всех работ вам могут потребоваться следующие инструменты:

1. Небольшая болгарка с наличием алмазного диска.
2. Перфоратор по бетону.
3. Молоток и зубило.
4. Шпатель и мастерок.
5. Терка из пенопласта.

Для того чтобы вам проще было выполнить монтаж мы предоставили вашему вниманию пошаговую инструкцию.

Первый шаг

















Сначала вам необходимо будет провести штробление стены с помощью болгарки. Глубина и ширина канавок должна быть не менее двух сантиметров. В тех местах, где вы планируете размещать розетки и выключатели, вам необходимо будет провести штробление с помощью перфоратора. На перфоратор вам следует надеть специальную насадку. Глубину штробления необходимо подбирать индивидуально.

Второй шаг

В круглые штробы вам необходимо разместить распределительные коробки. Для их крепления можно использовать специальные шурупы и дюбеля. После надежной фиксации можно переходить к следующему этапу.

Третий шаг

После того как канавка под провод будет готова вы можете приступать к закладке провода. Перед его закладкой канавки необходимо будет обработать грунтовкой. Для крепления своего провода вы можете использовать штукатурку.

Четвертый шаг

После того как ваша штукатурка застынет ее нужно обработать с помощью терки. Только после этого вы можете переходить к установке розеток. Это была вся инструкция, которая поможет выполнить подключение дома к электросети.

Как получить разрешение на подключение дома к электросети

Читайте: монтаж проводки в новостройке.

Подключение к электросетям частного дома: кто платит за дополнительную опору?. Новости: 07 July 2021

Ситуация: к электросетям подключается частный дом, линия электропередачи идет по другой стороне улицы. От ближайшего столба ЛЭП до дома провод не провесить. Слишком большой пролет. Вопрос: за чей счет ставить дополнительную опору? Электросетей или собственника подключаемого объекта? Давайте разберемся.

На каком расстоянии должны располагаться опоры?

Линии электропередачи, от которых подключают частные дома, имеет напряжение 0,4 кВ(килоВольт). Расстояние между опорами ЛЭП такого напряжения составляет от 30 до 50 метров. Длина ответвления к дому – не более 25 метров.

Расстояния эти рассчитываются на основе требований «Правил устройства электроустановок» и зависят от климатических условий региона, где происходит дело.

Таким образом, расстояние от ЛЭП до дома в глубине участка не должно превышать 25 метров. Если больше – надо ставить еще одну опору. И тут мы приходим к главному вопросу – за чей счет будет ставиться эта опора?

Дополнительная опора при подключении к электросетям: за чей счет?

Ответ дают «Правила технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям», утвержденные постановлением правительства №861 от 27 декабря 2004 г.

Это главный нормативный документ, описывающий процедуру подключения к электросетям, и там относительно интересующей нас ситуации сказано следующее:

25.1. В технических условиях для заявителей, предусмотренных пунктами 12.1 (это юрлица и ИП, подключающие до 150 кВт мощности и 14 (физлица с мощностью до 15 кВт) настоящих Правил, должны быть указаны:

а) точки присоединения, которые не могут располагаться далее 15 метров во внешнюю сторону от границы участка, на котором располагаются (будут располагаться) присоединяемые объекты заявителя. При этом определение точки присоединения вне границ участка, на котором располагаются (будут располагаться) присоединяемые объекты заявителя, возможно исключительно в случае, когда такое расположение точки присоединения не налагает на заявителя обязанности по урегулированию отношений с иными лицами, в том числе по оформлению земельно-имущественных отношений в соответствии с законодательством Российской Федерации;

Ссылка на документ

Что за Технические условия, о которых говорится в процитированном выше пункте «Правил»? Это часть договора на тех. присоединение, где указываются основные параметры предстоящего подключения к электросети. Что и в какие сроки должны будут сделать электросети, а что – собственник подключаемого объекта.

Так вот, «Правила тех. присоединения» четко фиксируют: в ТУ, выданных на подключение частных домов с мощностью до 15 кВт, расстояние от границы участка до точки подключения не должно превышать 15 метров от границ участка в наружную сторону.

Точка подключения в данном случае – это и есть ближайшая опора, ведь именно от столба будет идти ответвление на дом. Соответственно, ближайшая к участка опора должна быть расположена не далее 15 метров от границы участка.

А дальше уже надо смотреть, насколько далеко от границы участка будет располагать ввод в дом, или другую постройку? Если менее 10 метров от границы участка, то можно обойтись без дополнительных опор.

Если более – то, по идее, опору придется ставить. Можно, конечно, и сэкономить – как идет провод над участком, никого, кроме собственника участка, не будет волновать, но с вопросами безопасности лучше не шутить.

Когда столб ставит электросеть, а когда — собственник дома

Резюме: согласно действующему законодательству, опора с точкой подключения должна располагаться не далее 15 метров от границы участки. Если ЛЭП проходит дальше от границы участка, то, чтобы выполнить это требование, необходимо поставить дополнительную опору. Это обязана сделать электросеть за свой счет.

Не если точка подключения располагается не далее чем в 15 метрах от границы участка и при этом дом находится в глубине участка (так, что не выдерживается требование расстояния в 25 метров на ответвление от опоры ЛЭП к подключаемому объекту), то поставить дополнительный столб придется уже собственнику. И делать это придется ему за свой счет.

источник: Энерговопрос

Основные требования к электромонтажу жилого дома

Содержание

Электромонтаж является сложной задачей и сильно отличается от других аспектов обустройства дома. Знание того, как это работает, принесет вам большую пользу.

Тем не менее, в некоторых населенных пунктах лицензированный электрик утверждает только электропроводку в жилых домах. Это связано с рисками, связанными с простой ошибкой. Вы можете выполнить установку под наблюдением лицензированного электрика, чтобы избежать дорогостоящих ошибок.

Как домовладелец, вы должны знать основные требования к домашней электропроводке для вашей защиты, даже если вы не планируете выполнять электропроводку самостоятельно.

Начнем с требований к домашней электропроводке для каждой комнаты.



Требования к проводке различных частей дома
Гостиная, столовая и спальни

Эти стандартные жилые помещения требуют умеренного электропитания. Гостиная, столовая и спальни обычно обслуживаются от 120-вольтовой сети на 15 или 20 ампер, которая может обслуживать более одной комнаты.

Установите настенный выключатель рядом с входной дверью комнаты. Этот переключатель позволяет вам легко осветить комнату, когда вы входите в нее. Он будет управлять потолочными светильниками или настенным освещением. Тяговая цепь не должна контролировать ваш потолочный светильник; установить переключатель.

В вашей столовой требуется отдельная 20-амперная цепь для микроволновой печи или оконного кондиционера. Все настенные розетки не должны находиться на расстоянии более 12 футов друг от друга. Если у вас есть участок стены шире 2 см, установите электрическую розетку.



Ванная

Помните, что в ванной комнате всегда влажно, поэтому будьте предельно осторожны. В ванных комнатах может потребоваться более одного контура из-за освещения, вытяжных вентиляторов и розеток для фенов и других приборов.

Для розеток в ванной комнате рекомендуется использовать 20-амперную цепь. Контур можно использовать для питания всего санузла (одного санузла) при отсутствии обогревателей или вытяжных вентиляторов со встроенными обогревателями. Вы также можете использовать 20-амперную цепь для розеток и еще одну 15-амперную для освещения.

Если вы планируете использовать вытяжной вентилятор со встроенным нагревателем, предусмотрите для него отдельную цепь на 20 ампер. Ваши розетки должны быть не менее 120 вольт для ванной комнаты и должны иметь защиту от замыкания на землю (GFCI).

Все осветительные приборы в душевой, если они не подвергаются воздействию душевой струи, должны быть рассчитаны на влажные помещения. Вы можете добавить дополнительную розетку рядом с дверью для вашего пылесоса, в зависимости от размера ванной комнаты.



Кухня

Кухня потребляет больше электроэнергии, чем любая другая комната в доме. Кухня со стандартной техникой требует порядка семи контуров и более.

Для кухонного освещения требуется как минимум одна 120/125-вольтовая 15-амперная цепь отдельно. Он может питать потолочные светильники, канистровые светильники, полосовые светильники и светильники под шкафами. Выключатель должен быть установлен для каждого комплекта света, чтобы вы могли легко управлять освещением.

Для переносных электроприборов установите две 20-амперные цепи 120 В для розеток в области столешницы. Почти для всех стандартных кухонных приборов требуется отдельная цепь. Посудомоечная машина, мусоропровод, холодильник и микроволновая печь требуют 120-вольтовых цепей.

Установите электрическую плиту с цепью 240 вольт 50 ампер, даже если она вам не понадобится прямо сейчас. Электрическая плита может стать для вас точкой продажи, если вы хотите продать дом.

Ознакомьтесь с рекомендациями производителя, чтобы выбрать более подходящую цепь для вашей посудомоечной машины и мусоропровода между 15-амперной и 20-амперной цепями. Что касается холодильников и микроволновок, то сила тока будет 20 ампер. Розетки на столешнице не должны располагаться на расстоянии более 6 футов друг от друга.



Коридоры

Коридоры могут быть очень длинными, поэтому они нуждаются в эффективном освещении. Вы должны установить достаточно света, чтобы избежать отбрасывания теней.

Если ваш коридор имеет длину 10 футов, вы можете использовать общую розетку. Выключатели следует устанавливать трехпозиционными, чтобы можно было управлять потолочным освещением с обоих концов. Сделайте ее четырехсторонней, если прихожая обслуживает спальню или любую другую комнату.



Лестницы

Все ступени должны быть хорошо освещены; Вы не хотите поездок и падений. Так же, как и в прихожей, вам нужны выключатели в трех направлениях, чтобы вы могли включать или выключать их с обоих концов. Если на вашей лестнице есть поворот, убедитесь, что это место надлежащим образом освещено.



Шкафы

Светильники с очень горячими лампочками (лампы накаливания) должны быть заключены в плафон. Они должны быть установлены на расстоянии более 12 дюймов от одежды или 6 дюймов, если они утоплены. Светодиодные лампы могут быть установлены на расстоянии не менее 12 дюймов от зоны хранения или 6 дюймов, если они утоплены. Накладные светильники должны располагаться на потолке или стене над дверью.



Прачечная

Требования к электропитанию зависят от типа сушилки для белья, которую вы решили использовать. Если вы хотите использовать газовую сушилку, установите хотя бы одну 20-амперную цепь для оборудования прачечной. С другой стороны, выделите 30-амперный 240-вольтовый провод с четырьмя проводниками, если вы планируете использовать электрическую сушилку для белья. Также важно, чтобы все розетки в прачечной были защищены от замыканий на землю.



Гараж

В гаражах обычно требуется 120-вольтовая 20-амперная цепь для розеток внутри и даже снаружи гаража. В гараже должен быть хотя бы выключатель для освещения. Этот выключатель должен быть установлен как трехпозиционный, чтобы им можно было управлять с обоих концов, как в коридорах и на лестницах. На каждое машино-место должна быть одна розетка. И все розетки должны быть защищены GFCI.

Как правило, все цепи освещения и розеток должны иметь прерыватель цепи дугового замыкания (AFCI), чтобы предотвратить искрение и снизить вероятность возгорания. Электрические розетки в доме должны иметь защиту от несанкционированного доступа (TR), чтобы дети не могли втыкать в них какие-либо предметы.



Что следует иметь в виду

Для каждой цепи необходимо подобрать кабель соответствующего размера. Провод калибра 14 подходит для выключателей на 10 и 15 ампер. Любой выключатель мощностью более 15 ампер будет использовать кабель калибра 12. Кроме того, 30-амперный выключатель будет использовать кабель 10-го калибра, а 50-амперный — 8-го калибра.

Подключайте приборы с напряжением до 240 вольт к одной цепи.



Действия при подключении электропроводки в вашем доме
1. Разработайте схему электропроводки

Ваш первый шаг — разработать электрическую схему. На схеме показано расположение коробки выключателя и путь, по которому каждый провод идет к каждой розетке.



2. Отключите питание

Игнорирование этого шага опасно. Не будьте слишком самоуверенны. Отключите электропитание, прежде чем делать какую-либо проводку в доме, какой бы малой она ни была. Отключите электричество, которое ведет к вашему домашнему счетчику, или позвоните своему поставщику электроэнергии, чтобы он отключил его на этот короткий период.



3. Установите электрический щит

Установите электрический щит в том месте, где в ваш дом подается питание от поставщика. С помощью отвертки и молотка проделайте отверстия, через которые могут пройти силовые кабели.



4. Установите трубопроводы

Начните с верхнего этажа в подвал. Так проще, и вам не нужно использовать лестницу, чтобы протолкнуть провод вверх. Начните с самого длинного кабеля, чтобы избежать потерь. Имейте по крайней мере один фут дополнительного провода на каждом конце.

Пропустите провода через просверленное отверстие и закрепите зажимы. Затем ослабьте выступы на латунной шине. Поместите красный в один и черный в другой. Привяжите белый кабель к серебряной шине



5. Правильно рассчитывайте количество розеток

Вы должны знать все необходимые розетки и сколько выключателей будет работать в цепи, как описано выше в требованиях для каждой комнаты.



6. Настройка соединения

Теперь правильно вбейте в землю металлический заземляющий стержень. Затем протяните медный провод восьмого калибра от платы к валу. Соедините зажим заземления и шину заземления на сервисной плате.



7. Добавьте автоматический выключатель и распределительную коробку

Изображение предоставлено: harrison-electric. com Это может быть подвал или подсобное помещение. Подключите каждую электрическую цепь к плате обслуживания, чтобы сформировать автоматический выключатель.

Подсоедините белый провод каждого кабеля к серебряной шине, а заземляющий провод к шине заземления. Черный провод должен разделять выключатели в паре.

Чтобы предотвратить перегрузку, спроектируйте схему таким образом, чтобы длина кабеля была меньше. Затем установите электрическую коробку в каждом месте розетки, светильника или выключателя.



Подведение итогов

Электропроводка в доме — дело очень тонкое. Вы должны быть осторожны и убедиться, что вы пытаетесь провести электропроводку дома под наблюдением квалифицированного электрика. Безопасность имеет первостепенное значение, поскольку неправильное подключение может привести к повреждению приборов, возгоранию или поражению электрическим током.

Не делай предположений; устанавливайте технику в соответствии с рекомендациями производителя. Прежде чем начать, найдите время, чтобы спланировать, используя приведенные выше рекомендации.

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать первоочередным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

• Для чего нужен контур?
• Paperwork
• Scheduling input
  • Air inlet
  • Underground input
• Load calculation
• Distribution board
• Internal power supply planning
  • Open wiring
  • Concealed wiring
• Rules and tips

Какая нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

• Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
• Место установки распределительного щита.
• Защитные устройства и электросчетчик.
• Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
• Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
• Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
3. Опять же, энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
4. Сделанная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Вход для планирования

Самое главное отличие электрики в квартиру от в частный дом – реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

• Установка воздухозаборника с кабелем или изолированным проводом.
• Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

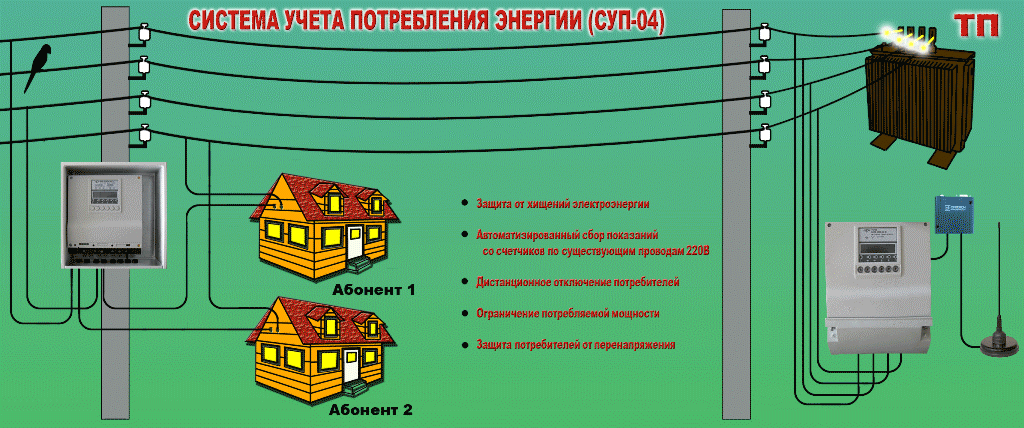

Воздухозаборник

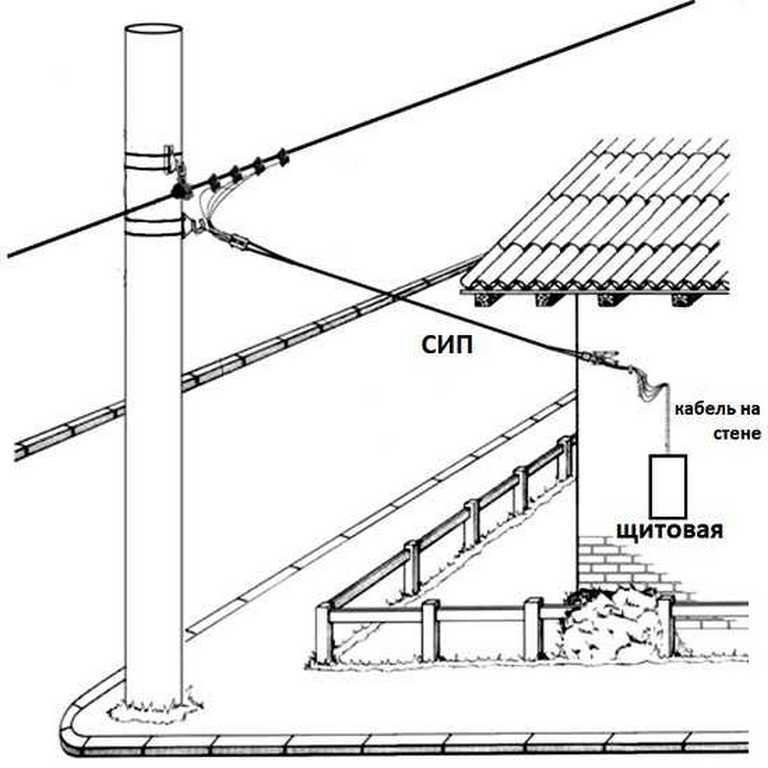

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома менее 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

• Очень важно обеспечить достаточное натяжение стального троса.
• Провод должен крепиться к кабелю свободно, без натяжения.
• Расстояние от земли до провода должно быть не менее 3,5 м.
• Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
• Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
2. Стиль и архитектурное решение участка имеют законченный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут поступление воздуха. Это вряд ли произойдет в подземных установках.
4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода – земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

• Элементы освещения.
• Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
• Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
• Кондиционеры.
• Электрическое отопление.
• Сантехника (водонагреватель, фен и стиральная машина).
• Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.п.).

Суммируйте мощность всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

• электросчетчик;
• вводной автомат, он отвечает за электроснабжение всего дома;
• несколько автоматов для подключения отходящих токоприемников в соответствии с их разбивкой на группы;
Устройство защитного отключения (УЗО)
• , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами – открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

• в специальных пластиковых ящиках;
• на фарфоровых изоляторах с помощью специального кабеля (так называемый ретро-стиль).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные канавки, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные жилы еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

1. Все распределительные коробки, розетки и выключатели должны быть легкодоступными (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
2. Заземляющий проводник должен быть прикручен к приборам болтами.
3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки.
