Автоматизация освещения: фотореле и датчики движения — почему это круто и как установить | Датчики среды | Блог

Датчики движения и освещения — устройства привычные. Но тонкостей в их работе достаточно и, если их все не учесть, датчики могут работать некорректно или быстро выйти из строя. Как устроены датчики движения и фотореле, как их правильно подобрать и установить — в этой статье.

Фотореле

Фотореле реагирует на уровень освещенности в месте установки и позволяет автоматически включать освещение с наступлением темноты.

Принцип работы
Вариантов устройства фотореле довольно много, но в его основе всегда лежит электрический элемент, реагирующий на освещение:

• фоторезистор, меняющий сопротивление в зависимости от интенсивности падающего света;
• фотоэлемент, генерирующий ЭДС (электродвижущую силу) при попадании на него света;
• фотодиод или фототранзистор, свойства PN-перехода которого меняются в зависимости от освещенности;
• фотоэмиссионная ячейка с пластинкой из материала, способного выделять свободные электроны под действием фотонов.

Вне зависимости от внутреннего устройства, для пользователя все фотореле примерно одинаковы. Все они содержат слаботочную часть со светочувствительным элементом и силовую, которая коммутирует нагрузку. Все они имеют возможность подстройки порога срабатывания освещенности и включаются/выключаются при его достижении.

Встроенный фотоэлемент или выносной
Силовая часть и сам фотоэлемент могут быть расположены в одном корпусе, а могут иметь раздельное исполнение с выносным фотоэлементом. Зачем это сделано? Затем, что не всегда удобно вести провода питания освещения к точке установки фотоэлемента (что придется делать, если силовая часть и фотоэлемент в одном корпусе).

Например, надо чтобы фотореле включало внутреннее освещение здания при наступлении темноты. Сам фотоэлемент при этом лучше расположить снаружи здания, в месте, где на него не будет влиять искусственное освещение. При использовании встроенного фотоэлемента толстый силовой провод придется вести до места установки датчика, а потом обратно к светильникам. Это неудобно, опасно и неэкономично. Поэтому в таких случаях силовая часть устанавливается внутри электрошкафа, а удаленный фотоэлемент подключается к ней тонким слаботочным кабелем.

Если же место установки фотоэлемента недалеко отнесено от коммутируемой линии, можно воспользоваться фотореле со встроенным фотоэлементом.

Особенности установки и подключения
Фотоэлемент должен быть установлен так, чтобы на него не попадал прямой свет от коммутируемых светильников. Иначе фотореле будет постоянно включать и выключать свет — ведь ему нет разницы, какое именно освещение на него попадает.

Для подключения прожектора или другого направленного светильника фотоэлемент можно установить вплотную к нему, но не в зоне попадания луча.

Если же освещение круговое, фотоэлемент нужно отнести подальше или защитить от прямого света лампы шторкой.

Фотореле со встроенным силовым блоком обычно имеет три вывода — фаза, ноль и нагрузка. Схема подключения в этом случае выглядит так:

Фотореле с выносным фотоэлементом обычно имеет отдельную пару клемм для него. В остальном схема подключения остается прежней.

Впрочем, у некоторых моделей схема подключения может отличаться. Поэтому перед установкой обязательно сверьтесь с инструкцией к прибору.

Настройка
Практически все фотореле имеют регулятор чувствительности для установки порога срабатывания. Когда освещенность в месте установки датчика становится ниже порога срабатывания, происходит переключение контактов. Положение регулятора обычно подбирается опытным путем. Сначала регулятор ставится на минимум, при котором реле срабатывает только в полной темноте. Вечером, в момент, когда нужно включить освещение, регулятор медленно выкручивается до включения ламп.

Некоторые фотореле оснащены также регуляторами задержки включения и продолжительности освещения. Первый регулятор позволит исключить ложные срабатывания — например, от фар проезжающих по улице автомобилей. Второй позволяет отключить освещение через несколько часов после наступления темноты, когда все уже спят и незачем «жечь» электричество.

Датчик движения

Датчик движения позволяет включать свет только там, где это нужно — ведь вовсе незачем освещать комнату или двор, когда поблизости никого нет.

Принцип работы
Распространены датчики движения трех видов: инфракрасные, ультразвуковые и микроволновые.

Последние два чаще используются в охранных системах — они обладают высокой точностью, но дорогие.

Для включения света обычно используются недорогие ИК-датчики — здесь высокой точности не надо. А то, что ИК-датчики регистрируют движение только нагретых предметов, в данном случае является скорее преимуществом.

Инфракрасный датчик содержит ИК-чувствительную матрицу и линзу Френеля, разбивающую инфракрасную «картину» на несколько лучей, попадающих на матрицу. Если мимо датчика проходит человек, интенсивность одного или нескольких лучей меняется, что приводит к срабатыванию датчика.

Инфракрасные датчики не излучают никаких волн и не реагируют на движение предметов с температурой окружающей среды. Поэтому движение веток деревьев или падение листьев не вызовет срабатывания.

Основной недостаток ИК-датчиков — ложные срабатывания на изменение температуры предметов: включение техники, ламп накаливания, попадание лучей солнца и т. д.

Фотореле+датчик движения
В системах управления освещением датчик движения часто объединен с фотореле — действительно, зачем включать свет при появлении «в кадре» человека, если на улице и так светло?

Такие датчики легко определить по наличию регулятора освещенности (LUX).

Но совместное расположение фотореле и датчика движения в одном корпусе не всегда удобно. Тогда можно подключить их и по отдельности, используя следующую схему:

Основные характеристики датчика
Датчик движения может быть потолочного или настенного крепления. Потолочный датчик устанавливается на потолке и контролирует некоторое пространство вокруг места установки.

Настенный датчик крепится на вертикальную поверхность и контролирует некоторый сектор перед собой.

Потолочный датчик можно установить на стену. Настенный датчик на потолок лучше не ставить — он контролирует цилиндрический сектор, при установке на потолок у него будут мертвые зоны.

Любой датчик — и настенного, и потолочного крепления — «видит» движение только внутри определенного сектора (90-180°) и с определенного расстояния (5-20 м). Учитывайте эти параметры при установке датчика.

Если датчик движения приобретается отдельно от светильника, убедитесь, что его максимальная мощность нагрузки не меньше мощности светильника. В обратном случае датчик движения быстро выйдет из строя.

Настройка
Типовой датчик движения c фотореле имеет три регулятора — порога срабатывания по освещению, чувствительности и продолжительности включения. У некоторых датчиков регулятора чувствительности нет. Такие лучше не устанавливать в местах с высокой вероятностью ложных срабатываний — на улице, в помещениях с большим количеством электроприборов и т.д.

Чувствительность регулируется опытным путем с учетом особенностей установки датчика:

• Если нужно, чтобы датчик срабатывал на максимальном расстоянии, установите регулятор на максимум. Но при этом возрастает риск ложных срабатываний — особенно при уличной установке.
• Чтобы датчик не реагировал на мелких животных и на включение электроприборов, установите регулятор в среднем положении.
• При минимальной чувствительности датчик будет реагировать на людей, только проходящих вплотную к нему (1-2 м).

Продолжительность включения обычно регулируется в диапазоне 1-15 минут, но изредка встречаются модели с максимальной продолжительностью включения в час или даже несколько часов. Устанавливайте продолжительность включения с учетом особенностей зоны:

• На проходных участках таймер можно установить на время, чуть большее, чем требуется на прохождение участка неспешным шагом — это обеспечит максимальную экономию электроэнергии.
• В рабочих зонах установите таймер на более продолжительное время (5-15 минут) — неприятно, когда свет выключается во время работы, стоит только остановится.

Иногда требуется дополнительная регулировка зоны срабатывания — например, нужно, чтобы датчик срабатывал при движении не во всем секторе, а только в определенной его части. Или, наоборот, нужно, чтобы датчик не реагировал на движение в определенном участке контролируемого сектора (например, если там установлен нагревательный прибор, вызывающий ложные срабатывания). Для такой регулировки иногда в комплекте с датчиком идет комплект шторок.

Но даже если производителем настройка зоны срабатывания не предусмотрена, ее можно сделать самостоятельно с помощью фольги. Нужно снять крышку датчика и поместить под линзу Френеля кусок фольги таким образом, чтобы загородить сектор, в котором движение регистрироваться не должно.

Нестандартные схемы подключения

Подключение нескольких светильников
Иногда нужно, чтобы датчик движения или фотореле включали несколько ламп. При этом обязательно надо учесть возросшую мощность нагрузки — она будет равна суммарной мощности всех включаемых ламп. Убедитесь, что датчик позволяет подключать нагрузку такой мощности.

Лампы подключаются к датчику движения параллельно.

Если суммарная мощность ламп слишком велика и подобрать подходящий датчик не получается, можно установить дополнительный контактор на нужную мощность:

Подключение параллельно выключателю
Иногда возникает необходимость установить совместно с датчиком движения выключатель. Например, если датчик установлен в проходной зоне с небольшой продолжительностью включения, но время от времени в этой зоне проводятся работы. Чтобы не перенастраивать датчик каждый раз, как ведутся работы, можно установить параллельно к нему выключатель. При его включении свет горит постоянно, при выключении — по датчику движения.

Схема подключения:

Как выполняется подключение датчика движения для освещения

Датчики движения

В нашей статье мы рассмотрим виды датчиков движения для освещения, схемы их подключения, настройки и вообще все, что касается их монтажа и настройки. Ведь в последнее время датчики движения приобретают все большую популярность. Они позволяют значительно сократить наши затраты на электроэнергию и автоматизировать процесс включения освещения по мере необходимости.

Содержание

• Виды датчиков движения
• Установка и настройка датчиков движения
  • Возможные схемы подключения датчика движения
  • Настройка датчиков движения
• Вывод

Виды датчиков движения

Прежде, чем приступить к установке датчика движения своими руками, нам следует выбрать устройство, отвечающее всем нашим требованиям. На данный момент на рынке представлены датчики, отличающиеся по многим параметрам, а правильный выбор позволит организовать сеть освещения максимально эффективно. Итак:

• Прежде всего, датчики отличаются по способу установки. Это может быть потолочная или настенная установка. Главное различие — это рабочая поверхность датчика. В устройствах потолочного типа рабочая поверхность смотрит вниз и охватывает пространство вокруг датчика под ним. У устройств настенной установки рабочая поверхность расположена практически параллельно стене и охватывает пространство напротив места установки.
• Кроме того, в последнее время появились устройства настенно-потолочного типа, которые позволяют крепить датчик как к стене, так и к потолку. Но в отличие от потолочных устройств их угол обзора не 360°, что создает определенные проблемы.

Зона действия потолочного датчика движения

• Кстати, угол обзора — это один из важнейших параметров датчиков движения, с которым мы столкнемся при его настройке. Для потолочных датчиков, как мы уже отметили выше, он практически всегда составляет 360°. А вот для настенных устройств он может колебаться в пределах от 120° до 270°, и в значительной степени от этого зависит цена датчика. Но в зависимости от требований установки большой угол обзора не всегда является достоинством.
• Следующим важным фактором, от которого зависит схема датчика движения для освещения, является максимально допустимая подключаемая нагрузка. Она может колебаться от 150Вт до 1500Вт.И на этот параметр следует обратить пристальное внимание, если вы подключаете к датчику не одну лампу.
  В случае подключения к датчику большей нагрузки его контакты быстро сгорят, поэтому в этом случае в качестве переходного элемента следует использовать пускатель, но об этом ниже.
• Обычно все датчики движения содержат таймер отключения. С его помощью вы можете регулировать через какое время после исчезновения человека из поля зрения прибора, он отключится. Обычно это время может варьировать от 5 секунд до 8 или 9 минут.

Зона действия настенного датчика движения

• Еще одним важным отличием является дальность прибора. Это особенно актуально для настенных моделей. Обычно она составляет 10 ,12 или 18 метров.

Обратите внимание! Для потолочных моделей данные цифры не так актуальны, если вы не собираетесь устанавливать прибор на высоте более 3 метров. В этом случае также стоит обратить внимание на этот параметр, ведь для некоторых датчиков движения потолочной установки дальность может составлять всего 6 метров.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

• Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

Обратите внимание, что для такого вида подключения датчика движения к сети освещения, его максимальная мощность должна превышать суммарную мощность всех осветительных приборов, которые от него питаются.

1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.

• Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
  1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
  2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
• Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности.
  Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

• Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
• Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

• Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Обратите внимание! В некоторых моделях еще имеется регулятор «Sens». Он регулирует чувствительность прибора. Для его правильной настройки попросите ребенка потанцевать в зоне действия прибора, а сами очень медленно вращая регулятор, добейтесь его срабатывания. В дальнейшем возможна дополнительная настройка данного параметра.

Вывод

Наша инструкция позволит вам не только правильно выбрать датчик движения, подключить его и настроить, но и выбрать схему питания сети освещения, обеспечивающую максимальную энергоэффективность. При правильной настройке датчика вы обеспечите максимальный комфорт и удобство сети освещения, а также избавите ваших гостей от процесса поиска выключателя.

на освещение, с выключателем и без

1. Выбор модели датчика

2. Выбор места установки датчика

3. Установка датчика в квартире

4. Маркировка клемм датчика

5. Электропроводка опции

6. Двухпроводная схема

7. Трехпроводная схема

8. Подключение трехпроводного датчика в двухпроводном исполнении

9. Схема с выключателем

10. Включение нагрузки через промежуточное реле

11. Параллельное подключение нескольких датчиков

12. Типичные ошибки при установке и подключении

Датчик движения стоит относительно недорого. Купить его можно в специализированных магазинах и на интернет-площадках, в том числе на популярном Алиэкспресс. Его стоимость многократно окупится, если его встроить в систему автоматического управления освещением. Датчик включит свет только в том случае, если в контролируемой зоне есть объекты (люди, автомобили и т.п.). Также датчик движения может управлять камерами наблюдения, сигнализацией и т. д. Любой датчик движения можно подключить самостоятельно.

Выбор модели датчика

Первым шагом является выбор типа датчика. Радиочастоты (микроволновые) стоят дорого. Устанавливаются для контроля больших площадей (склады, автостоянки и т. д.). Учитывая вредоносность электромагнитного излучения, ультразвуковые и инфракрасные датчики используются в бытовых целях и мелкосерийном производстве. Первые более чувствительны, более помехоустойчивы, но и дороже. Кроме того, ультразвук слышен домашним животным, и он может вызывать у них дискомфорт (существует недоказанная теория, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине инфракрасные датчики используются в домах и офисах. Кроме того, они дешевле. Другие критерии выбора датчика:

1. Диапазон. . Оно не должно быть меньше расстояния до самой дальней точки контролируемой зоны. Нет смысла переплачивать за больший радиус действия.
2. Угол управления . Датчики потолочного типа в зоне контроля горизонтальной плоскости с раскрытием 360 градусов. Настенные датчики контролируют 180 и меньше (из-за своей конструкции). С настенными датчиками желателен контроль антивандальной зоны (под датчиком) – там от злоумышленников можно вывести устройство из строя.
3. Переключаемая мощность . Если для управления имеющейся нагрузкой недостаточно, придется ставить реле повторителя.
4. Напряжение питания . Если оно отличается от 220 вольт, придется устраивать дополнительные источники питания.
5. Степень защиты . Необходимо убедиться, что устройство будет работать в выбранном месте — в помещении или на улице.

Ассортимент популярных датчиков движения

Датчик движения	Принцип действия	Дальность действия, м
Потолок Smartbuy	IR	6
REXANT DDS 03 11-9211	ИК	12
РЕКСАНТ 11-9215	ИК	9
REXANT DDPM 02 11-9217	RF	10
TDM DDM-01 SQ0324-0015	RF	8 9 0060

Есть и другие характеристики для выбора датчика (цвет, потребляемая мощность, время освобождения и др. ), но принципиального значения для подключения и установки не имеют.

Читайте также

Устройство и работа датчиков движения



Выбор места установки датчика

В первую очередь датчик необходимо установить так, чтобы он «видел» контролируемую зону. Угол обзора в горизонтальной плоскости должен охватывать территорию, откуда может появиться объект. Если датчик не покрывает всю площадь, придется установить два и более блока. Информацию об угле раскрытия в обеих плоскостях см. в руководстве по эксплуатации прибора. Там же можно узнать оптимальную высоту установки извещателя.

Правильная установка датчика

Неправильная установка датчика

При выборе высоты установки и угла обзора необходимо найти такое положение, чтобы датчик был уверен при появлении человека и не реагировал на мелких животных. В противном случае ложных срабатываний (или их отсутствия) не избежать.

Установка датчика в квартире

В квартире датчики движения применяются двух категорий:

• при временном пребывании людей (прихожая, часть лестничной клетки) – где необходимо включить свет на время короткое время;
• с постоянным пребыванием человека (кухня, жилые комнаты, санузел).

В первом случае все достаточно просто. Датчик подключается по выбранной стандартной схеме — из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для входящего включается без помощи рук. Через некоторое время (выбирается при настройке) свет выключается.

Во втором случае такая схема неудобна. Если вы войдете на кухню и будете сидеть неподвижно, свет скоро погаснет. Вам придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный переключатель, позволяющий выводить автоматику из строя принудительным включением света.

Электропроводка с трехпозиционным выключателем

Проблема эстетической составляющей. Трехпозиционные переключатели, которые могут гармонировать с интерьером, трудно приобрести. Решение об использовании этой схемы остается за владельцем комнаты. Процесс разводки в этом случае мало чем отличается от обычного монтажа. Необходимо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод от распределительной коробки. От него берем два провода к месту установки датчика, и соединяем оба провода по схеме.

Маркировка клемм датчика

Существует два основных типа исполнения датчика С двумя клеммами для подключения или с тремя . Стандарта маркировки клемм не существует, и каждый производитель волен вводить свою систему маркировки. Но в большинстве случаев у двухвыходных датчиков выводы маркируются:

• L – для подключения фазного провода 220 вольт;
• L1 – для подключения провода к нагрузке (возможны Out или стрелка наружу и т.п.).

Для трехпроводных моделей клеммы имеют маркировку:

• L – для подключения фазного провода 220 вольт;
• N – эту клемму следует подключить к нулевому проводу;
• А – выход для управления нагрузкой (Возможен Out или стрелка наружу и т.п.).

Подключение проводки к извещателю

Варианты подключения для различных модификаций описаны ниже.

Варианты подключения датчика

Принципиальная схема подключения датчика движения несложная. Если помнить, что датчик движения — это выключатель света, работающий автоматически, разобраться с установкой не составит труда. Но, в отличие от простого выключателя, датчик движения должен питать внутреннюю схему. И эта проблема решена разработчиками по-разному, отсюда и определенная разница между подключением устройств разных модификаций.

Двухпроводная схема

Такой датчик включается в разрыв цепи питания ламп. Форм-фактор многих извещателей такой же, как у бытовых выключателей света, поэтому их можно ставить в одни и те же установочные коробки. Этот вариант практически не требует модификации существующей бытовой электропроводки.

Подключение двухпроводного устройства

Важно! Для обеспечения правильной работы датчика его необходимо подключать в разрыв фазного провода. Это необходимо проверить перед началом установки.

Трехпроводная цепь

Другие модели требуют подключения нейтрального провода для нормальной работы.

Подключение 3-х проводного прибора

В большинстве случаев такое подключение внутри дома или квартиры потребует замены проводки, прорезания стен и т.п.

Подключение 3-х проводного датчика в двухпроводном варианте

Тем, кто не хочет затевать капитальный ремонт только для того, чтобы установить датчик движения для автоматического включения света, в некоторых случаях может помочь следующая схема.

Подключение двухпроводного устройства в двухпроводном исполнении

При этом свет должен быть зашунтирован конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому вывод N устройства будет постоянно подключен к нулевому проводу сети. Конденсатор можно установить непосредственно на клеммы держателя лампы. К управляющему выходу должен быть подключен диод, через который происходит переключение лампочки. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток лампы. Этот вариант не всегда работает. Например, такая схема неприменима при использовании светодиодных элементов освещения.

Читайте также

Схема подключения датчика движения к светодиодному прожектору



Схема с выключателем

Можно дополнить систему освещения бытовым выключателем света. Он позволит – вне зависимости от состояния датчика – включать или выключать свет (в зависимости от выбранной схемы).

Соединение с выключателем для выключения

Здесь в разрыв провода питания включен дополнительный коммутационный элемент, позволяющий прерывать цепь питания даже при включенном датчике.

Соединение с выключателем

Для включения света независимо от датчика движения выключатель должен быть подключен параллельно группе выходных контактов датчика движения. Это может помочь, если устройство неисправно.

Включение нагрузки через промежуточное реле

Если нагрузочной способности выхода датчика движения недостаточно для включения тяжелого света, проблему можно решить установкой реле повторителя. Можно использовать магнитный пускатель или контактор.

Подключение через реле повторителя

Максимальный ток промежуточного реле должен быть значительно выше, чем рабочий ток освещения.

Параллельное подключение нескольких датчиков

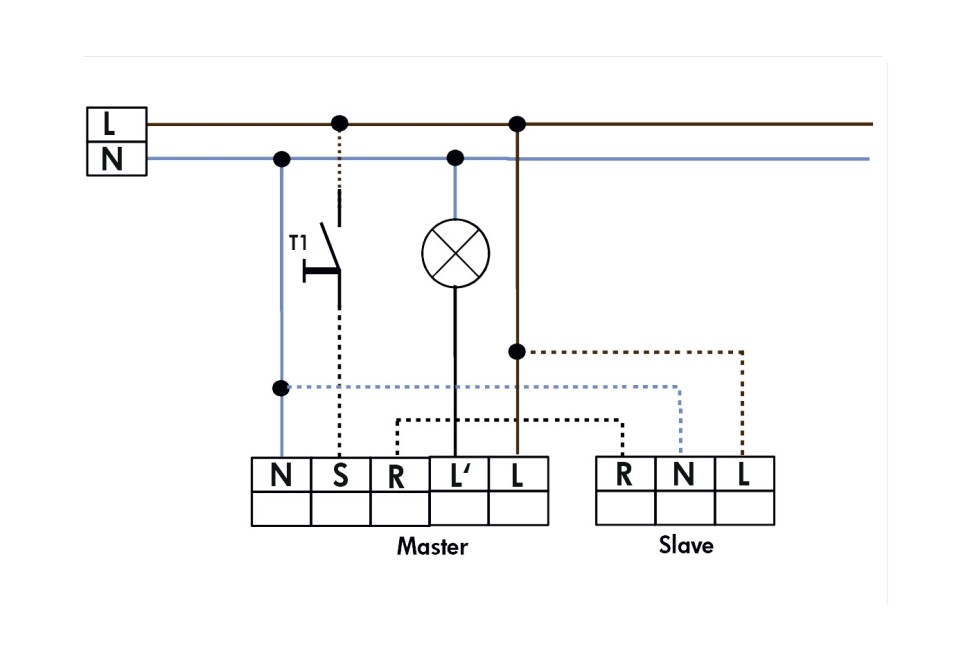

Бывают ситуации, когда освещением можно управлять из нескольких мест. Такая необходимость возникает, например, когда необходимо автоматизировать переключение света в коридоре или длинной лестнице и «дальности действия» одного детектора недостаточно, или когда в коридоре есть поворот. В этом случае выходные контактные группы датчиков включаются параллельно.

Параллельное подключение с магнитным пускателем

Если хотя бы один из датчиков не позволяет подключить полную осветительную нагрузку, необходимо использовать реле повторителя.

В этом видео простым и понятным образом описываются три способа подключения датчиков.

Типичные ошибки при монтаже и электромонтаже

При выполнении электромонтажа необходимо соблюдать фазировку. Датчик должен оборвать фазный провод. Проверьте это индикаторной отверткой. В целях безопасности после работы обязательно необходимо обесточить рабочее место.

Вблизи места установки инфракрасного датчика не должно быть предметов с контрастной, по отношению к окружающей среде, температурой – батареи отопления, лампы накаливания и др. Также необходимо исключить проникновение струй теплого воздуха от нагревательных элементов и системы кондиционирования воздуха. Если извещатель установлен на улице, в его поле зрения не должно быть дымовых труб.

Не путайте извещатели с потолочным и настенным креплением. У них другое поле зрения. При неправильном выборе неизбежно возникнут проблемы.

Если датчик движения используется в составе охранной системы и работает в дневное время, возможны ложные срабатывания при наличии в поле зрения датчика крупных металлических конструкций (заборов, настилов и т.п.). Нагреваясь на солнце, металл может заставить датчик давать ложные сигналы.

Читайте также

Самодельные датчики движения для включения света



По возможности защитите линзу датчика от попадания на нее грязи – это снизит чувствительность.. Если нет возможности установить датчик движения за исключением загрязнения необходимо обеспечить регулярный осмотр и чистку извещателя.

Видеоурок: 5 ошибок при установке датчика движения Ajax MotionProtect Outdoor

При соблюдении этих несложных требований датчик прослужит долго и сэкономит значительные средства на освещении.

Как подключить датчик движения к нескольким источникам света (простые и легкие шаги)

Наличие датчика движения, управляющего несколькими источниками света, удобно по многим причинам. Риски случайного срабатывания ниже, а эффективность всей системы помогает сэкономить деньги.

Кроме того, разве они не выглядят круто? Много лет назад автоматическое освещение было мечтой, а теперь это роскошь, которую вы можете иметь у себя дома.

Действительно выдающийся.

В этой статье вы узнаете, как подключить датчик движения к нескольким источникам света. Таким образом, вы будете в лучшем положении, чтобы сделать это самостоятельно.

Таким образом, вы сэкономите деньги, которые потратили бы на найма профессионала. Кроме того, это пошаговое руководство позволит вам понять, как работает система.

Нечего добавить, давайте начнем с основ.

Стоимость подключения датчика движения к светильникам

Стоимость проекта часто является показателем того, следует ли нажимать на курок. В этом случае установка датчика движения с несколькими источниками света может обойтись дорого. Но это также зависит от качества светильников, которые вы будете использовать.

Например, средняя стоимость светильников с датчиком движения составляет от 300 до 500 долларов. Минимум 220 долларов, максимум 550 долларов. Это также зависит от того, сколько источников света вы хотите подключить.

В целом, средняя стоимость реализации этого проекта составит около 370 долларов.

Преимущества подключения датчика движения к нескольким источникам света

Существует много причин для подключения одного датчика к нескольким источникам света. В этом разделе рассматриваются некоторые из наиболее известных из них.

Безопасность

Одной из основных причин установки датчиков движения является обеспечение безопасности. В этом отношении нет ничего более полезного, чем несколько светильников, подключенных к одному датчику движения.

Мгновенное освещение, обеспечивающее четкое представление о вашем окружении. Если кто-то или что-то ходит по дому, свет включится одновременно. Это покажет, кто или что проходит мимо.

Украшение

Помимо безопасности, еще одним преимуществом является то, что фонари станут фантастическим декоративным дополнением.

Поскольку они активируются одним датчиком движения, освещение включается мгновенно. Это идеально, когда вы гуляете по саду или выходите из дома через задний двор.

Энергоэффективность

При использовании меньшего количества датчиков движения сэкономленная энергия компенсирует меньшие расходы на оплату счетов за электроэнергию.

Кроме того, вы можете выбрать энергосберегающее освещение и еще больше сократить расходы. Стильная и эффективная система освещения, кто бы этого не хотел?

Гибкость

Несмотря на то, что они идеально подходят для открытых площадок, факт заключается в том, что датчики движения идеальны везде.

Разместите их спереди, на заднем дворе, по бокам или где угодно. Кроме того, вы можете использовать их для большей безопасности или для украшения.

Увлекательный проект «Сделай сам»

Еще одним преимуществом такого проекта является то, что делать его очень весело. Кроме того, когда вы видите результаты, время и усилия, потраченные на это, кажутся вам полезными.

Если вы хотите добавить роскоши в дом и принять вызов, вам может понадобиться установка датчика движения на несколько источников света.

Инструменты (перечислите необходимые инструменты)

Если вам уже нравятся проекты «сделай сам», то эти инструменты, вероятно, есть у вас дома. В противном случае вам придется купить их и добавить в качестве дополнительных расходов.

• Набор отверток.
• Тестер напряжения мгновенного освещения. Предпочтительно устройство сенсорного типа.
• Соединители проводов.
• Датчик движения.
• Изолента.
• Инструмент для зачистки проводов.

Пошаговое руководство: как подключить датчик движения к нескольким источникам света

Готовы научиться подключать датчики движения к источникам света? Тогда не будем больше ждать. Внимательно прочтите и выполните эти шаги, чтобы гарантировать успешную работу.

Шаг 1: Подготовка

Подготовка необходима, чтобы не подвергать себя опасности. Начните с отключения питания цепи освещения, что предотвратит поражение электрическим током. Обязательно отключите выключатель, а не выключатель света.

Как только вы это сделаете, продолжайте вынимать лампочки. Удалите их из приспособления, где вы будете устанавливать датчик движения.

Шаг 2. Разборка светильника

С помощью отвертки начните разборку светильника, чтобы получить доступ к проводке. Но ждать!

Прежде чем прикасаться к проводам, используйте тестер напряжения, чтобы проверить состояние цепи. Если это не вызывает световой или звуковой сигнал, это означает, что все в порядке.

Шаг 3: Работа с проводными соединениями

Продолжайте, отсоединив проводные соединения, которые соединяют приспособление со стенными кабелями. Эти соединения также включают в себя провода, ведущие к остальным светильникам.

Шаг 4. Удаление заглушки

Далее вы удалите заглушку на настенной коробке, в которой будет находиться датчик движения.

Это можно сделать с помощью отвертки и молотка. Кроме того, метод также различается: вы можете либо открутить его, либо выбить.

Шаг 5. Установка резиновой шайбы

На этом этапе начните надевать резиновую шайбу на провода датчика движения. Это также должно пройти через ниппель с резьбой.

Имейте в виду, что этот шаг может быть необязательным. К некоторым датчикам уже прикреплена резиновая шайба с момента извлечения их из упаковки.

Шаг 6. Установка датчика

Когда все готово, возьмитесь за провода датчика движения и вставьте их через выбивное отверстие. Затем начните прикручивать датчик.

Убедитесь, что он плотно прилегает, чтобы предотвратить возможные проблемы. Если по какой-либо причине ранее не было резьбы, прикрепите датчик к настенной коробке с помощью прилагаемой стопорной гайки.

Шаг 7: Подготовка проводов

Этот шаг немного сложен, так что не торопитесь. Используя инструмент для зачистки проводов, начните снимать изоляцию с концов каждого провода в коробке.

В идеале вы хотите удалить около 3/4 дюйма изоляции, если это необходимо. Этого количества должно быть достаточно, чтобы установить прочные и безопасные соединения.

Наблюдение : Обратите внимание на провода. Для более поздних шагов их цвета станут очень важными. Итак, не торопитесь и ознакомьтесь со всеми из них.

Обычно из датчика движения выходят черный, красный и белый провода. К следующему светильнику должен идти черный, белый и заземляющий провод.

Наконец, из стены должны выходить кабели черного и белого цветов и заземляющий провод. Это питающие провода.

Шаг 8. Черные провода

Подсоедините черный настенный провод к собственному черному проводу датчика движения. Как только вы это сделаете, плотно закрепите оба с помощью проволочного соединителя.

Затем используйте изоленту, чтобы обернуть соединение и сохранить его в безопасности.

Шаг 9: Белые провода

Белый провод стены должен соединиться с белым проводом датчика движения. Затем соедините белый провод, который ведет к следующему светильнику, с белым проводом текущего светильника.

После этого сделайте то же, что и раньше: используйте изоляционную ленту и соединитель для проводов, чтобы закрепить соединения.

Шаг 10. Провода заземления

Все провода заземления должны соединяться друг с другом одинаковым образом. Плотно закрепите с помощью соединителя проводов и изоленты.

Шаг 11: Красный провод

Начните подключать красный провод датчика движения к черному проводу имеющегося прибора. Затем подключите черный провод, который ведет к предстоящему светильнику. Как и раньше, правильно закрепите соединения.

Шаг 12. Собираем все обратно

После того, как вы закончите соединения, поместите провода обратно в настенную коробку. Затем прикрепите внешний светильник к коробке.

Шаг 13: Заключительные шаги

Поднимите лампочки и активируйте цепь. Убедитесь, что переключатель включен, и оставьте его в таком положении на некоторое время. Все приборы должны включаться, а затем выключаться автоматически.

После захода солнца приступайте к настройке чувствительности и диапазона датчика движения. Таким образом, вы заставите его работать так, как вы этого хотите.

Вот и все! Это все шаги, необходимые для подключения датчика движения к двум источникам света.

Общие проблемы подключения датчика движения к нескольким светильникам

Ситуация 1 : После параллельного подключения двух светильников с датчиками движения провода идут от выключателя к розетке один, а затем к розетке два.

Этого должно быть более чем достаточно для безупречного включения и выключения света, но это не так. Когда переключатель включается, свет несовместим. Они включаются и выключаются в странной последовательности, и датчик движения, похоже, тоже не работает.

• Возможная причина
  . Эта проблема может возникать регулярно и не иметь никакого отношения к вашей процедуре. Например, проблема может быть связана с тем, что движущиеся огни не подходят для одного и того же переключателя. Подключение двух или более может сбивать с толку, а это означает, что один источник света работает в одном режиме, а другой — в совершенно другом. Прежде чем сделать это, обязательно ознакомьтесь с рекомендациями производителя.

Ситуация 2 : После установки датчика движения и освещения они продолжают подниматься, даже если поблизости нет движения. Что тут происходит?

• Возможная причина . Причиной этой проблемы может быть то, что датчик движения направлен на улицу или районы, где дикие животные бродят в ночное время. Большинство датчиков позволяют вам установить их цель, поэтому обязательно отрегулируйте ее по мере необходимости.

Ситуация 3 : Несмотря на безупречное соединение, индикаторы вообще не загораются.

• Возможная причина . Как и в предыдущей ситуации, эта проблема может возникать из-за цели датчика. Если он нацелен на землю, то огни не включатся так, как нужно. Снова проверьте направление датчика движения и отрегулируйте его.

Ситуация 4 : Раньше датчик движения работал нормально, но в последнее время он не обнаруживал движения. Почему это?

• Возможная причина . Потенциальное решение этой проблемы может заключаться в простом обслуживании. Грязные датчики не могут работать корректно, что неизбежно скажется на их работе. Если вы подозреваете, что это происходит с вами, попробуйте протереть его влажной тряпкой. После очистки еще раз проверьте свет.

Ситуация 5: Свет постоянно включается/выключается. Что теперь?

• Возможная причина . Перебои в подаче электроэнергии могут серьезно повлиять на свет. Это могут быть перебои в подаче электроэнергии, скачки напряжения и так далее. К счастью, есть быстрый и эффективный метод, который может решить эту проблему. Попробуйте отключить питание выключателем на тридцать секунд. В это время убедитесь, что перед датчиком движения нет движения. Когда время истекло, включите свет и проверьте их.

Другие соображения, о которых следует помнить

Учитывайте чувствительность . Датчики движения с высокой чувствительностью могут срабатывать при малейшем движении. Настолько, что даже насекомые могут нечаянно включить свет.

Вы также не хотите, чтобы он был слишком низким, иначе огни не будут реагировать, если вы не будете слишком близко. Отрегулируйте чувствительность настолько, насколько это необходимо, пока не найдете ее адекватной.

Продолжительность света . Светильники с детектором движения также имеют настройку для регулировки времени их свечения. Это может быть до 30 минут и более, поэтому измените его в соответствии со своими предпочтениями.

Часто задаваемые вопросы

Можно ли подключить два движущихся фонаря к одной цепи?

Да, к одной цепи можно подключить два движущихся светильника. Однако важно следить за тем, чтобы общая мощность ламп не превышала мощности цепи. Мощность каждой лампы обычно указана на упаковке или в спецификациях производителя.

Также важно учитывать расстояние между светильниками и датчиком движения. Если огни расположены слишком далеко друг от друга, датчик может не обнаружить движение в определенных областях. В этом случае может потребоваться установка дополнительных датчиков или использование более мощного датчика, способного охватить большую площадь.

Кроме того, рекомендуется использовать лампы одного типа и марки, чтобы обеспечить их бесперебойную работу. Также важно тщательно следовать инструкциям производителя и схемам подключения, чтобы избежать любых потенциальных опасностей, связанных с электричеством.

Как сделать так, чтобы датчик движения постоянно горел?

Светильники с датчиком движения предназначены для автоматического включения и выключения при обнаружении движения в пределах их диапазона. Однако могут быть ситуации, когда вы хотите, чтобы они были включены постоянно, например, когда вы устраиваете вечеринку на открытом воздухе или когда хотите отпугнуть злоумышленников.

Вот несколько способов, как включить постоянное освещение с датчиком движения:

1. Найдите переключатель: Многие датчики движения имеют переключатель, который позволяет включать и выключать их вручную. Найдите выключатель на светильнике или в электрической коробке.
2. Настройка параметров: Некоторые светильники с датчиком движения имеют регулируемые параметры, позволяющие управлять чувствительностью, длительностью и диапазоном действия датчика. Обратитесь к руководству пользователя за инструкциями по настройке этих параметров.
3. Накройте датчик: Накройте датчик куском ленты или картона, чтобы он не обнаруживал движение и свет оставался включенным. Однако имейте в виду, что этот метод может быть небезопасным или практичным, особенно если светильник расположен в зоне с интенсивным движением.
4. Использование таймера: Вы можете использовать таймер, чтобы свет датчика движения оставался включенным в течение заданного времени. Подключите свет к наружному таймеру или умному выключателю и установите его на нужное время.
5. Используйте отдельный выключатель: Если ничего не помогает, вы можете установить отдельный выключатель, который отключит датчик движения и будет постоянно включать свет. Этот метод потребует некоторых электрических работ и должен выполняться профессиональным электриком.

Можно ли обмануть датчики движения?

Распространено мнение, что использование куска пенопласта для защиты тела может обмануть систему детектора движения.

Вы также можете сбросить их, наведя на них световую палочку определенной длины волны. Это может быть инфракрасное или ближнее инфракрасное излучение.

Можно ли добавить датчик движения к существующим источникам света?

Да, но есть способы получше. Например, наиболее подходящим вариантом может быть использование удаленного детектора движения.

Можно подключить к большинству декоративных светильников, даже к уже установленным. Посмотрите это видео, чтобы узнать, как это сделать.

Как закрыть датчики движения?

Не рекомендуется накрывать датчики движения, так как это может помешать правильному функционированию датчика и поставить под угрозу безопасность вашего имущества. Однако могут быть ситуации, когда вам нужно временно закрыть датчик, например, во время вечеринки или мероприятия. В таких случаях, вот несколько шагов, которые вы можете предпринять, чтобы скрыть датчики движения:

1. Определите тип датчика движения: Датчики движения бывают двух типов: активные и пассивные. Активные датчики излучают инфракрасное излучение, которое обнаруживает движение, а пассивные датчики обнаруживают изменения температуры.
