Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Содержание статьи:

• Основные принципы подключения
• Выбор УЗО по главным параметрам
  • Критерий #1. Нюансы подбора аппарата
  • Критерий #2. Существующие типы УЗО
• Установка УЗО и автоматов в щитке
  • Главные правила подключения
  • Особенности схем подключения
  • Подробно о простой схеме
  • Вариант подключения автоматов без УЗО
  • УЗО в трехфазной сети
• УЗО и автоматы на трехфазном щите
• Выводы и полезное видео по теме

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

• сколько УЗО следует установить;
• где они должны находиться в схеме;
• как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А. Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО. При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в .

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и . Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

• из пакета отверток;
• пассатижей;
• бокорезов;
• тестера;
• торцевых ключей;
• кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в , считающиеся основными.

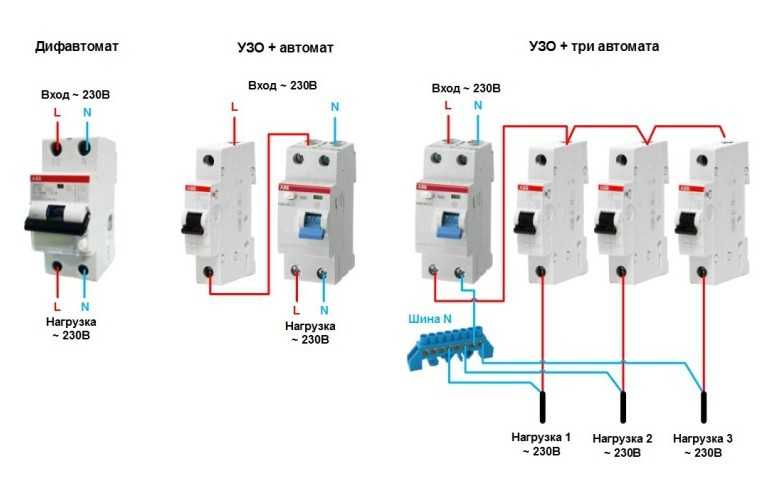

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и .

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S. Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

УЗО и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке.

На нем находятся:

• трехфазные вводные автоматические выключатели — 3 шт.;
• трехфазное устройство защитного отключения — 1 шт.;
• однофазные УЗО — 2 шт.;
• однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка. Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными. Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3 и рабочий нулевой провод.

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов :

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике.

Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Если у вас есть опыт самостоятельного монтажа УЗО, пожалуйста, поделитесь им с нашими читателями. Расскажите, каким моментам стоит уделить особое внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

что это такое и подключение его к однофазной и трехфазной сети

В состав электрической сети, помимо токоведущих проводников и энергоприемников входит целый ряд устройств, которые обеспечивают как качество электроснабжения, так и его безопасность.

Одним из подобных устройств является дифференциальный автомат, или дифавтомат. Давайте попробуем разобраться, что же это такое – дифавтомат.

Содержание

• 1 Понятие дифференциального автомата
  • 1.1 Назначение дифференциального автомата
  • 1.2 Устройство дифференциального автомата
  • 1.3 Производители дифференциальных автоматов
• 2 Как подключить дифференциальный автомат?
  • 2.1 Подключение дифавтомата в однофазной сети
  • 2.2 Подключение дифавтомата в трехфазной сети

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов.

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

• дифференциальный трансформатор;
• электромагнитный расцепитель;
• тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям.

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Как подключить дифференциальный автомат?

Домашняя электрическая сеть может быть как однофазной с напряжением 220 вольт, так и трехфазной с напряжением 380 вольт. Кроме того, как упоминалось выше автоматический дифференциальный выключатель тока можно установить как на вводе в дом, так и отдельно на каждую группу электрических приборов.

В зависимости от исходных условий и задач схема подключения данного устройства может несколько отличаться от стандартной, да и сам дифавтомат может быть предназначен как для работы в однофазной сети (двухполюсный), так и для работы в трехфазной сети (четырехполюсный).

Подключение дифавтомата в однофазной сети

Наиболее простой способ организации защиты локальной электросети посредством дифференциального автомата – установка одного такого устройства на вводе в дом (квартиру). В этом случае необходимо приобрести достаточно мощное устройство, которое сможет обслуживать всю электрическую сеть и включенные в нее энергопринимающие устройства.

Недостаток такого монтажа защитной автоматики заключается в том, что при ее срабатывании достаточно сложно будет самостоятельно обнаружить неисправность в системе, поскольку она может возникнуть, где угодно.

Более совершенным и более надежным способом защиты домашней электросети при помощи дифавтоматов будет их отдельная установка на каждую группу проводников. При такой компоновке элементов электрической схемы в случае возникновения короткого замыкания либо перегрузки сработает только то защитное устройство, на участке, подключенном посредством которого, произошла нештатная ситуация. Другие устройства в это время продолжат функционировать в своем обычном режиме.

Подключение к однофазной сети на несколько линий

Достоинство такого способа монтажа автоматики заключается в оперативности определения участка, на котором возникла неисправность. Очевидным же недостатком выступают высокие трудовые и финансовые затраты на организацию указанной схемы подключения дифференциальных автоматов враспределительном щитке.

Важно! Заземляющая жила токоведущего кабеля подключается к шинке заземления, минуя всю защитную автоматику.

Устаревшая электрическая проводка зачастую лишена заземления. Разумеется, вы можете подключить дифавтомат как к сети без заземления, так и к сети с ним. Однако целесообразно перед его установкой все-таки модернизировать устаревшую электропроводку.Соединение защитных дифавтоматов между собой производится посредством перемычек.

Подключение дифавтомата в трехфазной сети

Во многих частных домах, а также в некоторых современных жилых комплексах можно встретить систему электропитания от трехфазной сети с напряжением 380 вольт. Реализация подключения дифференциального автоматического выключателя в данном случае мало чем будет отличаться от произведения работ в однофазной сети, за тем простым исключением, что на вход и выход устройства вы будете подсоединять не две, а четыре токоведущих провода.

Схема подключения трехфазных защитных автоматов также может предусматривать установку рассматриваемого устройства как на всю локальную электрическую сеть, так и монтаж отдельных автоматов на ее ветки.

Теперь вы имеете полное представления о том, что такое дифавтомат в электрике, а также в курсе принципа его работы и монтажа в электрическую сеть.

Дифференциальный автомат – что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, которые могут привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать к линии два защитных устройства, был создан дифференциальный автомат – устройство, совмещающее функции УЗО и автоматического выключателя.

Содержимое

• Особенности и назначение дифавтомата
• Внешний вид дифавтомата
• Дифференциальная работа АВ при утечках тока
• Защита от перегрузки и короткого замыкания
• Порядок монтажа
• Заземление АВДТ
• Вывод

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово “дифавтомат”, многие спросят: “А что это такое?” Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

• Плавкий и огнестойкий пластиковый корпус.
• Один или два рычага для подачи и отключения питания.
• Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
• Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

• Защита электросети от сверхтоков короткого замыкания и перенапряжения.
• Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса.

В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой – УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А.

Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной проводник подключается к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети не стабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии “маяка” причину отказа придется искать методом “научного тыка”. Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

подбор по мощности и нагрузке, подключение в однофазную сеть

Для предотвращения короткого замыкания и перегрузки электрической сети применяют трехфазный выключатель. Коммутационное устройство может быть использовано для линии постоянного и переменного тока. Конструкция стандартной модели представлена ​​удлинителями с переключением в зависимости от частоты сети.

Содержание

1. , которая подходит для 5 кВт
2. Функции трехфазных машин
3. проводка
4. Принципы расчета автомата по сечению кабеля
5. Определение зависимости мощности от сечения по формуле
6. Выбор автомата по мощности
7. Выбор автомата в зависимости от мощности нагрузки
8. Методика выбора дифавтомата
9. Табличный метод
10. Графический метод
11. Критерии выбора трехфазного выключателя
12. Фаза и напряжение
13. Ток утечки
14. Разновидности тока
15. Количество полюсов
16. Место установки
17. Нюансы, которые необходимо учитывать

Какой автомат подходит на 15 кВт

Назначение трехфазного выключателя – защита от перегрузок

Трехфазный автоматический выключатель предназначен для защиты от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети 380 В, то есть на ввод нужен прибор на 25А. При выборе следует учитывать, что в условиях коротких замыканий сила тока увеличивается и может вызвать возгорание проводки.

При выборе модели автомата 15 кВт на трехфазную нагрузку потребуется учитывать параметры допустимого напряжения и тока при КЗ. Стоит ориентироваться на расчетные показатели тока кабеля с минимальным сечением, защищающего выключатель и номинальный ток приемника.

При расчете вводно-коммутационного аппарата по параметрам мощности в сети 380 В учитывают:

• электрическую мощность – фактическую и дополнительную;
• интенсивность нагрузки кабеля;
• наличие свободной мощности в расчетном показателе жилого дома;
• Удаленность хозяйственных построек и нежилых помещений от места ввода кабеля.

Стоимость автомата на 25А на 380В

В сети 15 киловатт с дополнительной мощностью устанавливается устройство ВРУ.

Функции трехфазных автоматов

Трехфазный аппарат одновременно обслуживает несколько однофазных зон цепи

Перед выбором автоматического выключателя следует разобраться в его функциональных возможностях. Пользователи часто заблуждаются, думая, что устройство защищает бытовую технику. Машина не реагирует на свои электрические индикаторы, срабатывая исключительно в случае короткого замыкания или перегрузки. К функциям трехфазного агрегата относятся:

• одновременное обслуживание нескольких однофазных зон цепи;
• предотвращение образования сверхтоков на линии;
• совместная работа с выпрямителями переменного тока;
• защита мощного оборудования;
• повышенной мощности за счет установки специального преобразователя;
• быстрое срабатывание в режиме короткого замыкания на линии с большим количеством потребителей;
• возможность отключения в ручном режиме с помощью рубильника или рубильника;
• совместимость с дополнительными защитными клеммами.

Без дифавтомата возрастает риск возгорания кабеля.

Принцип действия и назначение автоматического выключателя

Характеристики автоматического выключателя

Трехфазный автоматический выключатель активируется электромагнитным разветвителем в случае повреждения линии. Принцип работы элемента заключается в нагреве биметаллической пластины в момент увеличения номинального тока и отключения напряжения.

Предохранитель не допускает воздействия на проводку короткого замыкания и перегрузки по току с показателями выше расчетных. Без него жилы кабеля нагреваются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине важно знать, выдержит ли сеть такое напряжение.

Соответствие проводов нагрузке

Проблема характерна для старых домов, в которых на действующую линию устанавливаются новые автоматы, счетчик, УЗО. Автоматы подобраны на общую мощность оборудования, но иногда не работают – кабель дымит или горит.

Например, жилы старого кабеля сечением 1,5 мм2 имеют ограничение по току 19 А. При включении оборудования единовременно с суммарным током 22,7 А возможна только модификация на 25 Ампер обеспечит защиту.

Провода будут нагреваться, но выключатель останется включенным, пока не расплавится изоляция. Полная замена проводки на медный кабель сечением 2,5 мм2 может предотвратить возгорание.

Защита самого слабого участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автомата является предотвращение перегрузки в самом слабом звене электрической цепи. Его номинальный ток соответствует току подключенных бытовых приборов.

Если машина выбрана неправильно, незащищенная зона может стать причиной пожара.

Принципы расчета автомата по сечению кабеля

Расчеты дифавтомата 3-х фазного выполняются исходя из сечения кабеля. Для модели на 25 А вам необходимо обратиться к таблице.

Сечение провода, мм2	Допустимый ток нагрузки для материала кабеля
	Медь	Алюминий
0,75	11	8
1	15	11
1,5	17	13
2,5	25	19
4	35	28

Версия на 25 Ампер может быть использована для защиты проводки или установлена ​​на вводе.

Например, для разводки используется медный провод сечением 1,5 мм2 с допустимым током нагрузки 19 А. Чтобы кабель не нагревался, нужно будет выбрать меньшее значение – 16 А.

Стоимость автоматов на 16А

Определение зависимости мощности от сечения по формуле

Таблица подбора сечения кабеля сечение в зависимости от мощности

Если сечение кабеля неизвестно, можно воспользоваться формулой:

Iрасч = P/Uном где:

• Iрасчет – номинальный ток,
• P – мощность приборов ,
• Unom – номинальное напряжение.

В качестве примера можно рассчитать автомат, который необходимо будет установить на котел с нагрузкой 3 кВт и напряжением сети 220 В:

1. Перевести 3 кВт в Ватты – 3х1000 = 3000.
2. Разделить на напряжение: 3000/220 = 13,636.
3. Номинальный ток округлить до 14 А.

В зависимости от условий окружающей среды и способа прокладки кабеля необходимо учитывать поправочный коэффициент для сети 220 В. Среднее значение 5 А. Его нужно будет прибавить к расчетному показателю тока Расчет = 14 + 5 = 19 А. Далее по таблице ПУЭ подбирается сечение медного провода.

9 0258 Один провод 9025 8 2,5

Сечение, мм2	Ток нагрузки, А
	Кабель одножильный				Кабель двухжильный	Кабель трехжильный
	2 провода вместе	3 провода вместе	4 провода вместе	Одинарное исполнение	Одинарное исполнение
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34

Подбор автоматического выключателя по мощности

Таблица мощности электроприборов на кухне

Расчет суммарной мощности бытовых приборов поможет вам выбрать защитный выключатель. Вам нужно будет посмотреть значение в паспорте устройства. Например, на кухне розетка включает в себя:

• кофеварка – 1000 Вт;
• духовка электрическая – 2000 Вт;
• печь микроволновая – 2000 Вт;
• электрочайник – 1000 Вт;
• холодильник – 500 Вт.

Суммируя показатели, получаем 6500 Вт или 6,5 киловатт. Далее нужно обратиться к таблице автоматов в зависимости от мощности подключения.

Однофазное подключение 220 В	Трехфазное подключение		Мощность машины
	Треугольник, 380 В	Звезда, 220 В
3,5 кВт	18,2 кВт	10,6 кВт	16 А
4,4 кВт	22,8 кВт	13,2 кВт	20 А
5,5 кВт	28,5 кВт	16,5 кВт 9025 3	25 А
7 кВт	36,5 кВт	21,1 кВт	32 А
8,8 кВт	45,6 кВт	26,4 кВт	40 А

На основании таблицы проводки стандартного напряжения можно выбрать устройство на 32 А, подходящее для общая мощность 7 кВт.

Стоимость автомата на 32А

Если планируется подключение дополнительного оборудования, используется повышающий коэффициент. Среднее значение 1,5 умножается на расчетную мощность. Понижающий коэффициент применяется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 или минус 1.

Выбор автомата в зависимости от мощности нагрузки

Для квартир и домов с новой электропроводкой выбор автомата производится исходя из расчетного тока нагрузки.

Рассчитать устройство трехфазного типа можно по номинальному току нагрузки или по скорости работы в условиях избыточного значения тока. Для расчетов требуется сложить мощности всех потребителей и рассчитать ток, проходящий по линии. Работа осуществляется по формуле:

I = P/U где:

• R – суммарная мощность всех бытовых приборов;
• U – напряжение сети.

Например, мощность 7,2 кВт, рассчитанная по формуле 7200/220 = 32,72 А. В таблице приведены номиналы 16, 20, 32, 25 и 40 А. Значение 32,72 А с учетом работу прибора при значении в 1,13 раза больше номинального, умножаем: 32х1,13=36,1 А. Из таблицы видно, что модель лучше ставить на 40 А.

Методы подбора дифавтомата

Номинал дифавтомата и его времятоковая характеристика

Например, рассмотрим кухню, к которой подключено большое количество техники. Во-первых, необходимо установить суммарную мощность помещения с холодильником (500 Вт), микроволновой печью (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Суммарный показатель мощности составляет 3,1 кВт. На его основе используются различные методики выбора автомата на 3 фазы.

Табличный метод

На основании таблицы устройств в зависимости от мощности подключения выбирается однофазное или трехфазное устройство. Но значение в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт понадобится модель на 16 А – наиболее близкая по стоимости 3,5 кВт.

Графический метод

Технология подбора не отличается от табличной – расписание нужно будет найти в интернете. На рисунке выключатели с их токовой нагрузкой расположены стандартно по горизонтали, а потребляемая мощность на одном участке цепи по вертикали.

Для установления мощности устройства потребуется провести линию горизонтально до точки с номинальным током. Суммарная нагрузка сети 3,1 кВт соответствует выключателю на 16 А.

Критерии выбора трехфазного выключателя

Перед покупкой стоит учесть все параметры, которыми будет обладать вводное устройство.

Фаза и напряжение

Однофазные модели на 220 В подключаются к одной клемме, трехфазные модели на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буква “дельта”. Утечка тока частного дома около 350 мА, отдельной группы приборов – 30 мА, светильников и розеток – 30 мА, одиночных звеньев – 15 мА, котла – 10 мА.

Разновидности тока

Машина имеет индексы А (работа с утечкой постоянного тока) и АС (работа с утечкой переменного тока).

Количество полюсов

Однополюсный выключатель используется для одной фазы

В зависимости от количества полюсов трехфазный выключатель можно приобрести:

• однополюсный тип устройства для защиты одного кабеля и одного фаза;
• двухполюсный, представленный двумя аппаратами с общим выключателем – отключение происходит при превышении допустимого значения одного из них, одновременном отключении нейтрали и фазы в однофазной сети;
• устройство трехполюсное, обеспечивающее разрыв и защиту фазной цепи, – это три устройства с общей рукояткой включения/выключения;
• четырехполюсное устройство, которое монтируется только на вводе трехфазного распределительного устройства, разрывает все три фазы и рабочий ноль. Разрыв защитного заземления не допускается.

Независимо от количества полюсов время отключения устройства не должно превышать 0,3 секунды.

Место установки

Для бытового использования предназначена электрическая машина на 3 фазы с маркировкой С на 25 А. В этом случае на вводе лучше устанавливать изделия С50, С65, С85, С95. Для розеток или других точек – С 25 и С 15, для освещения – С 12 или С 17, для электроплиты – С 40. Они сработают при токе в 5-10 раз больше номинального значения.

Нюансы, которые следует учитывать

Таблица потребляемой мощности различных электроприборов

Никто точно не может знать, какие бытовые приборы будут в доме или квартире. По этой причине следует:

• увеличить общую расчетную мощность трехфазного дифавтомата на 50 % или применить повышающий коэффициент 1,5;
• понижающий коэффициент учитывается при недостаточном количестве розеток в помещении для одновременного подключения техники;
• для простоты расчетов нагрузку следует разделить на группы;
• мощные устройства следует подключать отдельно с учетом маломощной нагрузки;
• для расчета маломощной нагрузки мощность нужно будет разделить на напряжение; 9Электропроводка 0010
• является основным фактором, на который следует ориентироваться при выборе автоматического 3-х фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если взять их для розеток на 16 А, то могут расплавиться;
• в бытовых условиях чаще всего используются модели с номиналом тока 6, 16, 25, 32 и 40 А.
