Схема подключения дифференциального автомата

Опубликовано: 28.03.2016

Содержание

1. Принцип работы дифференциального автомата
2. Схема включения дифференциального автомата
3. Принцип селективности дифференциальных автоматов
4. Схема подключения трехфазного дифференциального автомата

Принцип работы дифференциального автомата

Конструкция дифференциального автомата содержит элементы защиты теплового расцепителя от перегрузок, электромагнитной защиты от коротких замыканий с элементами защиты при утечке тока. Также дифференциальный автомат содержит тестовую кнопку проверки работоспособности защиты.

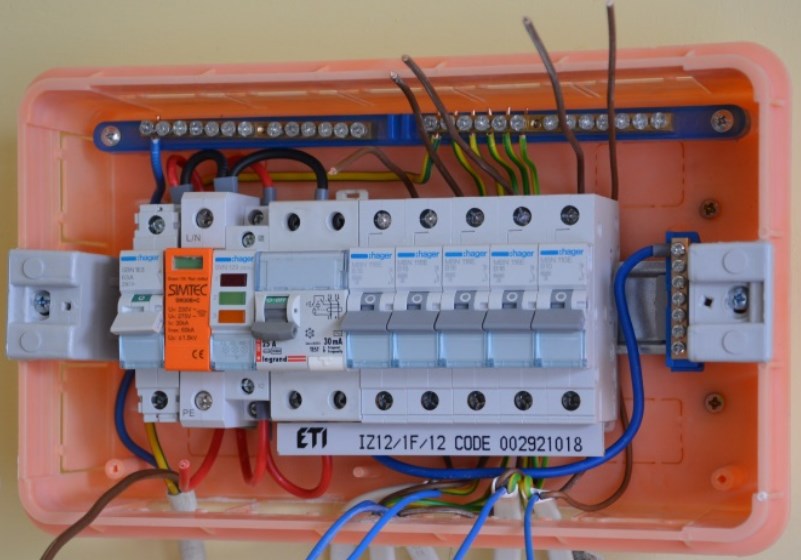

Подключение дифференциального автомата в электрическом щите

Модуль защиты имеет дифференциальный трансформатор и усилитель тока с преобразованием электрической энергии в механическую. При превышении значение тока утечки, усилитель тока вырабатывает сигнал достаточный для механического воздействия на механизм расцепителя дифференциального автомата и его срабатывания. Правила схемы подключения дифференциального автомата индентичны с подключением УЗО.

Модуль дифференциальной защиты автомата. При равенстве входного и выходного токов дифференциальный ток равен нулю и модуль не отключает автомат

Подключаются только защищаемые электрические цепи (фаза L и нейтраль N). Нулевые провода после выхода из дифференциального автомата объединять нельзя. Потому что разные нулевые провода будут иметь разную нагрузку, и следовательно другие токи нагрузок. Дифференциальный автомат вычислит эту разницу токов и определит их как токи утечки, сработает расцепитель автомата и отключит электрическую цепь.

Схема включения дифференциального автомата

Схема подключения дифференциальных автоматов в распределительном щите может быть в двух вариантах. Первая схема дифференциального автомата, когда он стоит на вводе электрической цепи. Вторая схема подключения дифференциального автомата используется, когда нужно защитить отдельные группы электрической цепи.

Схема с дифференциальным автоматом на вводе и обычными групповыми автоматическими выключателями

Первая схема имеет существенный недостаток, при срабатывании защиты в одном автомате отключаются все электрические цепи. Если в доме старая электропроводка, то ставится вводной дифавтомат с рекомендуемым током защиты в 30 мА.

Схема с дифференциальным автоматом на вводе и с групповыми дифференциальными автоматами

Другая схема подключения дифференциального автомата значительно безопасней. В этой схеме дифференциальный автомат подключается отдельно для каждой группы электрической цепи электропроводки. Дифференциальный автомат может быть установлен отдельно для ванной комнаты, кухни, детской комнаты.

При срабатывании защиты дифавтомата по такой схеме отключается сеть только отдельной группы, а не весь дом или квартира. Стоимость такой схемы будет дороже, но и защита будет качественней и надежней, так как величину тока утечки для группы автоматов можно подобрать более точно, в зависимости от назначения помещения и типа потребителей энергии.

Принцип селективности дифференциальных автоматов

Селективность дифференциальных автоматов выражается в избирательном отключении защиты. Рассмотрим пример.

Допустим, в доме имеется вводной автомат дифференциального исполнения, рассчитанный на ток защиты 100 мА, а в группах установлены дифавтоматы на 30 мА, то при срабатывании защиты в одной группе электрической цепи вызовет отключение вводного дифавтомата и отключится весь дом. Чтобы этого не произошло, а отключилась та линия, где произошло повреждение.

Селективный дифференциальный автомат

Независимо от выбора параметров дифавтоматов, нужно их выбирать с обозначением «S» — селективный. В этом случае сработает защита того автомата на участке которого произошло повреждение.

Схема подключения трехфазного дифференциального автомата

Есть используется трехфазная сеть, то в качестве вводного автомата нужно ставить четырехполюсный дифференциальный автомат. При подключенной 3-х фазной сети каждая фаза распределяется на свою группу автоматов.

Подключение дифференциального автомата в трехфазной сети

Получаем три однофазные сети. Нагрузку также нужно распределять равномерно по фазам, во избежании перекоса фаз. Выбирается селективный дифавтомат со своей расчетной нагрузкой.





Помогла вам статья?

Подключение дифавтомата в однофазной сети

Подключение дифавтомата в однофазной сети – ответственный этап, ведь этот прибор защищает систему электроснабжения от утечки тока и превышения уровня нагрузки. Наличие такого прибора позволяет обезопасить пользователей от поражения током, если оборудование внезапно выйдет из строя.

Подключение дифавтомата в однофазной сети

Содержание статьи

• 1 Что такое дифавтомат и как он функционирует
• 2 Преимущества и недостатки дифавтоматов
  • 2.1 Видео – Принцип работы дифавтомата
  • 2.2 Цены на дифавтоматы
• 3 Где устанавливают дифференциальный автомат для замены УЗО
  • 3.1 Видео – УЗО или дифференциальный автомат
• 4 Параметры дифференциального автомата
• 5 Параметры тока приборов
• 6 Условия использования дифавтоматов
• 7 Установка дифференциального автомата в сеть с одной и тремя фазами
  • 7. 1 Видео – Подключение дифференциального автомата в сеть с одной фазой
  • 7.2 Схемы подсоединения
  • 7.3 Вводной автомат
• 8 Особенности установки отдельных дифавтоматов
  • 8.1 Подключение дифференциального автомата в электросхеме без заземления
• 9 Что следует учитывать при подключении дифференциального автомата
• 10 Подключение дифавтомата — пошаговая инструкция
  • 10.1 Цены на различные виды вольтметров
• 11 Какие ошибки допускают электрики при подключении защитного устройства
• 12 Подводим итоги

Что такое дифавтомат и как он функционирует

Как мы уже говорили, дифференциальные автоматы необходимы для защиты электросети от непредвиденных обстоятельств. Его работа заключается в одновременном отключении фазы и ноля. Получается, что устройство контролирует наличие короткого замыкания и утечки тока. Если говорить точнее, то это оборудование характеризуется следующими функциями:

• отслеживание токов короткого замыкания и мгновенное отключение линии;
• отключение питания при чрезмерной нагрузке (когда возникает опасность оплавления проводки).

Исходя из этого можно сделать вывод, что дифавтомат выполняет функции двух приборов – автоматического выключателя и УЗО. Только здесь эти устройства соединяются общим корпусом.

Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство

Преимущества и недостатки дифавтоматов

Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.

Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.

Видео – Принцип работы дифавтомата

Кроме того, если произойдет поломка только одной части дифавтомата, придется менять устройство целиком. Это будет стоить дороже, чем замена только автоматического выключателя или УЗО.

При этом следует учитывать, что не в каждом городе имеется большой выбор похожих устройств. Поэтому, если дифавтомат выйдет из строя, жильцам придется немало времени просидеть без электричества. Чтобы избежать такой проблемы, рекомендуется ставить дифференциальный автомат только в те точки, где он действительно необходим.

Цены на дифавтоматы

Дифавтомат

Где устанавливают дифференциальный автомат для замены УЗО

Если это простая система электросети, и вы не планируете выполнять монтаж защитной автоматики на группы энергопотребителей, то рекомендуется установить на входе дифференциальный автомат. Такая примитивная электросеть часто бывает в дачных домиках, где имеется несколько светильников и розеток, поэтому монтаж дифавтамата после электросчетчика позволит обеспечить безопасность системы.

Видео – УЗО или дифференциальный автомат

Параметры дифференциального автомата

Выбирать ту или иную модель дифавтомата необходимо, оценивая несколько характеристик. Главным критерием является напряжение, ведь есть приборы, предназначенные для однофазных или трехфазных сетей. Как правило, такая маркировка указывается на корпусе оборудования рядом с частотой тока.

Размер прибора тоже будет отличаться по количеству фаз

Кроме того, необходимо учитывать, что дифавтоматы имеют различное внутренне устройство.

Таблица 1. Типы внутреннего устройства приборов.

Тип	Описание
Электромеханический	Такие приборы не требуют наличие внешнего источника питания, это значит, что они всегда сохраняют работоспособность.
Электронный	Такие устройства питаются только от фазы, а если она пропадет, то перестают функционировать. По этой причине они являются менее популярными по сравнению с предыдущим типом.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы –

10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Маркировка на приборе

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

• B – выдерживает нагрузку до пяти раз;
• C – выдерживает нагрузку до десяти раз
  ;
• D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

Условия использования дифавтоматов

Поскольку автоматику чаще всего устанавливают в помещениях с отоплением, устройства рассчитываются на работу при температуре от 6 до 34 градусов. Если требуется выполнить монтаж оборудования за пределами помещения, то применяют специальные устройства с соответствующей защитой.

На корпусной части морозоустойчивого прибора должна быть снежинка

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

• экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
• отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

• при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
• опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Установка отдельных аппаратов по группам энергопотребления

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

Обратите внимание!  Установка дифференциальных автоматов по-прежнему обязательна, чтобы обеспечить оптимальный уровень защиты сети. При этом аппарат в такой схеме не только препятствует неполадкам, но и служит элементом заземления, предотвращает утечку тока.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

• Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части.
  При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

Следует обращать внимание на обозначения разъемов

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы,
  необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение дифавтомата — пошаговая инструкция

Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.

Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.

Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.

Корпус устройства должен быть целым

Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.

Следует обесточить электросеть

Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.

Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.

Прибор должен надежно держаться на планке

Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.

После опрессовки жилы должны выглядеть таким образом

Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.

Так выглядит соединение

После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.

Цены на различные виды вольтметров

Вольтметр

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Советуем также ознакомиться с нашей статьей по теме — Как подключить УЗО и автоматы правильно: простая пошаговая инструкция.

Подводим итоги

При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.

Тест

, обзоры и сравнение — октябрь 2022 г.

Откройте для себя наш выбор лучших дифференциальных автоматических выключателей за октябрь 2022 г., включая 10 лучших продаж в октябре 2022 г. на Amazon!

Товар не найден.

Когда мы говорим об электрической защите, на ум естественным образом приходят два элемента: разделительный автоматический выключатель и дифференциальный выключатель. Но бывает и так, что мы говорим о дифференциальном автоматическом выключателе («дифференциальный автоматический выключатель» или «электрический дифференциальный») и этот термин часто используют неправильно.

Поэтому я решил предоставить вам всю информацию, которая позволит вам:

Понять, что такое дифференциальный автоматический выключатель в электричестве.
Зачем и когда использовать в электрощите.
Как выбрать.
Как подключить и закрепить электрический дифференциальный автоматический выключатель.
Что такое дифференциальный автоматический выключатель:
Напоминание о защите электроустановки:
Прежде чем перейти непосредственно к автомату защиты от утечки на землю, напомню два основных понятия защиты в электроустановке:

Защита имущества (устройства, подключенные к электрическим розеткам).
Защита физических лиц.
Защита имущества:
Обеспечивается магнитотермическим выключателем (мы также говорим о разделительном автоматическом выключателе, держателе предохранителя, автоматическом выключателе, а также «электрическом проводе»).

Как бы оно ни называлось, это оборудование предназначено для защиты материальных ценностей в доме. Это включает в себя освещение, элементы, подключенные к розеткам, бытовую технику (духовка, плита, стиральная машина…).

Таким образом, автоматический выключатель контролирует два явления, а именно короткое замыкание и перегрузку по току.

Защита людей:
Это самая важная защита на уровне GLVS (что означает Общий распределительный щит низкого напряжения).

Защищает людей от риска утечки электрического тока (который может нанести значительный ущерб при прохождении через тело человека). Я объясняю эту информацию в своем руководстве «Электричество: понимание перед тем, как начать».

Эта защита обеспечивается дифференциальным выключателем (также называемым Inter Diff или ID), который измеряет постоянную разницу токов между фазой и нейтралью.

Дифференциальный выключатель, подключенный к цепи заземления, необходим для обеспечения безопасности людей в отношении электричества.

Роль и определение дифференциального автоматического выключателя:
Таким образом, дифференциальный автоматический выключатель сочетает в себе две функции защиты материальных ценностей и защиты физических лиц.

Выполняет роль дифференциального выключателя в сочетании с функцией разделительного выключателя:

Дифференциальный автоматический выключатель = Раздельный автоматический выключатель + Дифференциальный выключатель

Вы уже поняли, что:

Магнито-термическая система защитит от перегрузок и короткого замыкания (защита имущества).
Дифференциальная система от утечки тока (защита людей).
Разница между электрическим дифференциальным выключателем и дифференциальным выключателем:
Как я объяснил выше, разница между дифференциальным выключателем и дифференциальным автоматическим выключателем заключается в том, что последний имеет дополнительную функцию.

Почему я хочу подчеркнуть эту разницу?

Будьте осторожны с использованием технических терминов:
Поскольку во многих случаях и во многих видеороликах термин «автоматический выключатель утечки на землю» используется неправильно.

Возьмем, к примеру, видео Leroy Merlin под названием «Как установить электрощит» (видно здесь):

В начале объяснения, в аппаратной части, говорится, и я цитирую «дифференциальный автоматический выключатель на 30 мА на ряд» — ровно через 40 секунд:

Использование термина «дифференциальный автоматический выключатель на 30 мА» неуместно.

Дифференциальный выключатель, который необходимо установить перед секционными автоматическими выключателями в начале ряда электрощитов.

Значительная разница в цене:
Это одно из очевидных различий между «междифференциальным» и дифференциальным автоматическим выключателем: цена.

Возьмем два артикула Legrand:

Автомат защиты от утечки на землю 30 мА 32 А переменного тока, каталожный номер 4 107 08 (здесь, в онлайн-каталоге Legrand), представлен по каталожной цене 248,4 евро, включая НДС.
Дифференциальный выключатель 40A 30mA, тип AC, каталожный номер 4 116 11, соединенный с разделительным автоматическим выключателем 32A для выполнения той же функции, по каталожной цене 135,12 евро, включая НДС.
Автоматический выключатель защиты от замыканий на землю на 30 мА стоит примерно в 1,5–2 раза дороже, чем эквивалентный автоматический выключатель защиты от замыканий на землю + дифференциальный автоматический выключатель.

Это еще один критерий, который отличает эти два элемента электрической коробки!

Зачем использовать его вместо дифференциального выключателя:
Если цена такая высокая, зачем использовать электрический дифференциальный выключатель?

В основном используется в коммерческом секторе:
GFCI редко используются в бытовых электроустановках, а скорее в коммерческом и промышленном секторах.

Вот причина:

В офисах цепи группируются по логике, похожей на ту, что вы знаете для своего дома.

Но у домашнего работника есть еще одно ограничение: производительность.

Неисправная электрическая цепь не должна нарушать работу электроустановки полностью или частично.

Как это возможно?

Возьмем пример.

Неисправность промышленного электрошкафа:
Заводской электрошкаф состоит из нескольких рядов.

Представьте, что в одном из этих рядов есть дифференциальный выключатель в начале линии. Этот идентификатор защищает цепи розеток административной части завода (офисы с компьютерами) и цепи машин производственной части.

Если на одной из машин произойдет нарушение изоляции (утечка тока на землю), сработает дифференциальный выключатель в начале линии. Это тогда лишит весь ряд электропитания.

Таким образом, административная часть будет лишена питания из-за отказа одной машины.

Для преодоления этого типа сбоя питания на многих объектах критически важные электрические цепи защищены независимыми дифференциальными автоматическими выключателями.

Таким образом, если цепь сработает из-за проблемы, не будет потерь в работе всего объекта. Будет отключена только неисправная электрическая цепь.

На следующем рисунке мы видим, что каждая из цепей индивидуально защищена дифференциальными автоматическими выключателями.

Если какой-либо элемент неисправен (например, компьютер), то будет затронута только его цепь, а не комплект силовых кабелей.

На следующем рисунке все электрические цепи независимы друг от друга и защищены электрическими дифференциальными автоматическими выключателями.

Это электрическое соединение всегда выполняется для обеспечения непрерывности работы установки. Здесь мы говорим об электрических схемах для подключения компьютеров.

Для упрощения электропроводки:
Использование дифференциального автоматического выключателя также может упростить электропроводку.

На самом деле, при установке прибора, требующего добавления автоматического выключателя в электрощит (например, тепловой насос, кондиционер, специализированная электрическая розетка и т. д.), необходимо работать со всем рядом электрическая панель.

Во многих случаях электрический выключатель в этом ряду отключался на конце последнего разделительного выключателя. Это означает, что старый переключатель (выключатели) необходимо снять и установить новый электрический выключатель для нового автоматического выключателя.

Дополнительная проблема заключается в том, что вам нужно найти горизонтальный электрический выключатель, совместимый с брендом.

И это может быть проблематично, когда электрик, изготовивший электрокоробку, использовал малоизвестную марку электрооборудования.

В этом случае использование дифференциального автоматического выключателя может упростить электрическую проводку:

Автоматический выключатель утечки на землю подключается к клеммной колодке источника питания электрической коробки (как описано в следующей главе). Следовательно, в рассматриваемой строке нет никаких изменений.

Как выбрать: размер, тип, дифференциальный порог, марка:
Номинал дифференциального автоматического выключателя:
Типоразмер дифференциального автоматического выключателя выбирается в соответствии с поставляемой электрической цепью:

10А или 16А для цепи освещения.
16А или 20А для электрической цепи штепсельной вилки.
20А для выделенной цепи с максимальной мощностью 4600Вт.
32A для выделенной цепи с максимальной мощностью 7360 Вт.
40А для выделенной цепи с максимальной мощностью 9200 Вт.
Принцип тот же, что и при расчете размера электрощита, где разделительные автоматические выключатели выбираются в соответствии с поставляемой цепью.

Тип электрического дифференциального автоматического выключателя (A, AC, HI):
Тип дифференциального автоматического выключателя такой же, как и тип дифференциального выключателя:

Тип AC: Он используется для защиты общих электрических цепей, таких как освещение, бытовые электророзетки, некоторые специализированные электророзетки (кроме защищенных по типу А).
Тип A: Используется для защиты специализированных цепей. Это бытовая техника с электроникой на борту (стиральная машина, варочная панель), вырабатывающая компоненты, возмущающие междифференциалы переменного тока.
Тип HI/HPI/SI: Применяется для устройств, чувствительных к несвоевременному отключению электроэнергии: морозильная камера, сигнализация, компьютер.
Порог дифференциальной защиты: 30 мА или 300 мА?
Дифференциальный порог — это порог тока, выше которого сработает дифференциальный автоматический выключатель. На практике этот порог является максимальным порогом, автоматический выключатель утечки на землю сработает первым.

В жилых помещениях этот порог равен 30 мА (обязательство по стандарту NFC 15-100).

В промышленном и коммерческом секторах, в определенных случаях, этот дифференциальный порог увеличивается до 300 мА.

Моноблок или с адаптируемым дифференциальным блоком:
Существует два типа автоматических выключателей утечки на землю: моноблоки и адаптируемые блоки.

Обе модели являются модульными, т.е. они монтируются на DIN-рейки электрошкафа.

Выключатель электрический дифференциальный неразъемный:

Модель моноблочного автоматического выключателя утечки на землю аналогична дифференциальному выключателю (за исключением того, что он выполняет дополнительную функцию).

Как правило, в зависимости от размера в электрическом шкафу занимает место от 2 до 4 модулей.

Адаптируемый дифференциальный блок:
Этот тип оборудования существует для того, чтобы сделать возможным преобразование простого существующего автоматического выключателя в дифференциальный автоматический выключатель. Он также зарезервирован для автоматических выключателей довольно больших размеров или трехфазных (3 фазы) или четырехполюсных (3 фазы + нейтраль) дифференциальных автоматических выключателей.

На самом деле, если в ОБТ уже есть защита электрической цепи и вы хотите переключить эту цепь на независимую дифференциальную защиту, то можно использовать дифференциальную систему, которую можно адаптировать к цепи.

Этот блок состоит из нижнего ряда зубьев, к которым подсоединяется существующий автоматический выключатель. Этот ряд соединен с блоком дифференциала.

Пусковое электрическое соединение выполнено ниже этого блока дифференциала. Чаще всего подключается напрямую к четырехполюсному распределителю.

Использование такого устройства с существующим автоматическим выключателем требует проверки совместимости между адаптируемым дифференциальным блоком и автоматическим выключателем, уже установленным в распределительной коробке.

Марка:
Что касается марок, я привык работать с Legrand, Schneider Electric и Hager, которые я представляю здесь.

Но я также использую оборудование марки Gewiss, которое в своем дифференциальном ряду предлагает автоматические выключатели уменьшенной ширины (в модуле).

Так как промышленные электрические шкафы очень часто хорошо заряжены, такая экономия места не является незначительной.

Подключение дифференциального автоматического выключателя:
Моноблочный дифференциальный автоматический выключатель:
Ранее я обсуждал, как подключить дифференциальный автоматический выключатель в распределительной коробке, давайте рассмотрим подробнее:

Как его подключить:
«Единый УЗО «кусок» подключается как разделительный выключатель. Электропитание идет сверху, а выход на электрическую цепь снизу.

Или подключить к электрощиту?
Автоматический выключатель утечки тока на землю не расположен в начале линии, в отличие от «промежуточного дифференциала», который расположен перед всеми защищаемыми им автоматическими выключателями цепей/разделов.

Как правило, в конце ряда (после выносных выключателей, таймеров или переключателя «день/ночь») он напрямую подключается к клеммам питания.

Адаптивный дифференциальный блок:
Подключение адаптивного блока выполняется с дополнительным шагом:

Автоматический выключатель соединяется с дифференциальным блоком, образуя дифференциальный автоматический выключатель (это дополнительный этап).
Электропитание поступает от клемм источника питания к верхней части автоматического выключателя.
Электрическая сборка начинается с нижней части блока дифференциала.

Какое оборудование следует использовать для подключения дифференциального автоматического выключателя?
Еще раз, так же, как дифференциальные выключатели и соединения в электрощите, необходимо использовать:

Электрический провод H07VK в правильном сечении провода. Этот гибкий кабель облегчает циркуляцию электрических проводов внутри GLVS.
Заглушки с изолирующими фланцами. Эти изолированные электрические соединители обеспечивают защищенное и надежное электрическое соединение с течением времени (при условии, что они установлены с помощью обжимного инструмента).
Пример электрической схемы с дифференциальным автоматическим выключателем:
Вот пример подключения автоматического выключателя утечки на землю 30 мА в один ряд внутри распределительной коробки:

Клеммы питания фаза/нейтраль подключаются перед междифференциальным контактом на одном стороне (слева) и перед автоматическим выключателем утечки на землю с другой стороны (справа).

В этом типе электроустановки при возникновении неисправности в цепи, защищенной автоматическим выключателем утечки на землю, срабатывает только последний.

Все раздельные автоматические выключатели, защищенные дифференциальным выключателем переменного тока 40A 30mA в верхней части ряда электрощита, продолжат получать питание.

Их не побеспокоит неисправность, возникшая на линии электропередачи, защищенной автоматическим выключателем утечки на землю 30 мА.

Можно ли каскадировать дифференциальный автоматический выключатель под дифференциальным выключателем на 30 мА?

В этом нет смысла.

В случае неисправности в цепи, питаемой автоматическим выключателем утечки на землю, выключатель утечки на землю может сработать раньше.

Следовательно, преимущества использования дифференциального автоматического выключателя будут потеряны.

Существуют ли другие автоматические выключатели D-образной формы для использования с двигателями кондиционеров?

Дифференциальный автоматический выключатель с D-образной характеристикой действительно существует. Это позволяет временно принять перегрузку, соответствующую запуску двигателя кондиционера.

Каково направление подключения реле утечки на землю?

Если иное не указано в инструкциях изготовителя, соединение может быть выполнено независимо сверху или снизу модульного компонента.

Где купить выключатели утечки на землю?
Это довольно специфический материал, который достаточно легко найти среди специалистов онлайн-сектора.

Вот несколько ссылок, отсортированных по брендам на Domomat:

Schneider Electric Автоматические выключатели утечки на землю 30 мА.
Легран ссылки.
Компоненты марки Hager для четырехполюсной модели.
Но вы также можете найти «автоматические выключатели» в магазинах DIY. Например, вы можете найти все артикулы автоматических выключателей утечки на землю 30 мА, доступных здесь, в Castorama (которые вы можете заказать онлайн и получить в магазине).

Также советую заглянуть сюда к интернет-продавцу Домомат, который специализируется на продаже электрооборудования.

Наша подборка лучших рекламных акций на дифференциальный автоматический выключатель в октябре 2022 года на Amazon.com

Товаров не найдено.

Установка дифференциальных и автоматических выключателей на электрическом щите — 2022

Содержание статьи:

• Закрепить коробку
• Установить дифференциальный выключатель 30 мА
• Подключить дифференциальный выключатель
• Подключение автоматических выключателей

Электрическая панель представляет собой отправную точку установки. Его установка соответствует стандарту NF C 15-100, что гарантирует вашу безопасность и позволяет реализовать установку, соответствующую вашим потребностям. Согласно этому стандарту распределительный щит должен быть установлен в корпусной технической оболочке (GTL).

При новом строительстве или реконструкции соблюдение этого стандарта является обязательным. При частичном ремонте его нужно применять как можно больше. Щит включает в себя шкаф, в котором находятся дифференциальные автоматические выключатели, разделительный и клеммную колодку для подключения установки к земле.
Знать!
В случае сомнений по поводу установки панели вызовите электрика. Для вашей безопасности всегда работайте с отключенным электрическим входом .

Закрепите коробку

Возле счетчика ЭДО закрепите коробку в ранее установленном корпусе. Модули должны быть легко доступны и расположены на высоте от 1 м до 1,80 м от земли.

Установите дифференциальный переключатель 30 мА

Поместите дифференциальный выключатель 30 мА на рейку в верхней части цепи: это обязательно для всех цепей дома. Он отключает ток, как только в цепи возникает неисправность, и, таким образом, предотвращает любой риск поражения электрическим током.

Подключите дифференциальный выключатель

Закрепите на рейке необходимое количество автоматических выключателей. Подключите дифференциальный выключатель вверху (вход) проводом 10 мм2. В нижней части соедините провода того же сечения.

Подсоедините автоматические выключатели

Подсоедините нижние провода переключателя к гребенкам питания. Свяжите красный провод (фаза) с черной гребенкой, а синий провод (нейтраль) с синей гребенкой. Вставьте зубцы черной гребенки (фазы) в клеммы соответствующих автоматических выключателей.

Часто задаваемые вопросы – 💬

❓ В чем разница между автоматическим выключателем и дифференциальным автоматическим выключателем?

👉 По этой причине этот продукт имеет две функции: с одной стороны, часть с автоматическим выключателем защищает цепи от перегрузок и коротких замыканий, а с другой стороны, дифференциальная часть защищает людей от риска поражения электрическим током .

❓ Как установить распределительный щит?

👉 Основная плата должна быть установлена ​​как можно ближе к сервисной плате, а также ближе к началу поставки . Высота главного распределительного щита должна быть такой, чтобы облегчить в его эксплуатации отключение подачи в здание потребителем. Нормальная высота от уровня земли должна быть 1,5 метра.

❓ Как шаг за шагом установить автоматический выключатель?

👉 Инструкции

1. Выключите основное питание. …
2. Снимите накладку панели выключателей. …
3. Снимите старый автоматический выключатель. …
4. Отсоедините провода. …
5. Подсоедините провода к новому автоматическому выключателю. …
6. Вставьте прерыватель. …
7. Замените панель и включите питание.

❓ Что такое дифференциальный выключатель?

👉 Дифференциальный выключатель Это устройство используется для сравнения тока, входящего в цепь, с током, выходящим из цепи . Если все правильно, они должны быть одинаковыми, а выключатель остается замкнутым, пропуская электричество.

❓ Что делает электрический дифференциал?

👉 Дифференциальные выключатели – это устройства, которые размещаются перед ними и защищают от недопустимых токов утечки на землю . Они защищают людей от поражения электрическим током.

❓ К чему подключен автоматический выключатель?

👉 Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает подачу электрического тока, если обнаруживает неисправность в потоке. В случае неисправности выключатель автоматически отключается и прекращает подачу электричества по цепи.

❓ Где разместить распределительный щит?

👉 Распределительную коробку можно разместить в гараже, подвале или под лестницей . При размещении платы в любом из этих мест убедитесь, что плата получает достаточную вентиляцию во избежание перегрева. Вы должны убедиться, что панель легко доступна и может быть легко отключена в случае каких-либо аварий.

❓ Какой высоты должен быть распределительный щит?

👉 В разделе 530.6.2.3 указано, что настенный распределительный щит должен быть установлен на высоте не более 2,15 м от пола до верхней поверхности самого высокого защитного устройства.

❓ Сколько автоматических выключателей можно поставить в панель на 100 ампер?

👉 Типичные 100-амперные панели имеют 20 цепей, что означает, что они могут обслуживать 20 полноразмерных выключателей. Панели 20/24 могут содержать 16 полноразмерных и 4 сдвоенных выключателя (всего 24 цепи). Максимальное количество автоматических выключателей может достигать 30-42 , в зависимости от конструкции вашей 100-амперной панели.

❓ Сколько автоматических выключателей может быть в панели на 200 А?

👉 Большинство панелей выключателей на 200 А имеют от 40 до 42 слотов для однополюсных выключателей или 20 слотов для двухполюсных выключателей . И хотя в панели на 200 ампер много мест для автоматических выключателей, это не значит, что вы можете использовать их все.

❓ Где находится дифференциал?

👉 Автомобильный дифференциал размещается посередине между ведущими колесами, на передней, задней или обеих осях (в зависимости от того, передне-, задне- или полноприводная машина).

❓ Как установить автоматический выключатель в моем доме?

👉 Поняв компоновку вашего электрощита и приняв соответствующие меры предосторожности в процессе установки, вы можете безопасно установить автоматический выключатель в своем доме. Отключите питание электрощита. Найдите сервисный выключатель или главный выключатель на панели и установите его в положение «Выкл.».

❓ Что произойдет, если вы установите автоматический выключатель в другую панель?

👉 Никогда не устанавливайте автоматический выключатель в панель, для которой он не предназначен. Многие автоматические выключатели физически подходят к разным панелям, однако разрешены к использованию только те, которые указаны на этикетке панели. Использование неподходящего автоматического выключателя приводит к аннулированию UL, Factory Mutual и всех других «списков».

❓ Как заменить выключатель на панели выключателя?

👉 Зацепите заднюю часть нового выключателя за зажим заднего держателя на панели выключателя и сдвиньте выключатель вперед на место. В некоторых случаях для этого потребуется немного силы.

❓ Как установить двухполюсный автоматический выключатель?

👉 1 Ваш автоматический выключатель должен иметь этикетку, на которой указано, куда вставлять нейтральный и горячий провода.
