Подключение электроплиты

    Следует отдельно рассматривать подключение электроплиты при помощи штепсельного разъема и стационарное подключение, при котором кабель от аппарата защиты непосредственно подключается к клеммной колодке плиты. Так же отдельно следует рассматривать подключение электрооборудования с токами утечки более 10 мА.

    Все рассмотренные ниже способы подключения относятся к электроплитам, в том числе бытового назначения, а так же и к другим типам мощного электрического оборудования (электросковороды, электрокотлы), используемого на предприятиях общественного питания для приготовления пищи. Для подключения оборудования необходимо использовать кабели, удовлетворяющие требованиям пожарной безопасности по ГОСТ 31565-2012. Требования к электропроводкам по ГОСТ Р 50571.5.52-2011.



Подключение электроплиты с помощью штепсельного разъема

    Такой вид подключения используется для большинства бытовых электрических плит. Электроплиту подключают к аппарату защиты, реагирующему на перегрузку, ток короткого замыкания и ток утечки. Как правило, используют автоматический выключатель с комбинированным расцепителем и УЗО с отключающим дифференциальным током не более 30 мА, либо дифференциальный автомат, объединяющий в одном устройстве функции автоматического выключателя и УЗО. Использование УЗО является дополнительной защитой людей от поражения электрическим током.

    По Российским стандартам в соответствие с ГОСТ Р 50571.3-2009 (п. 411.3.3) дополнительная защита посредством устройства, реагирующего на дифференциальный ток должна быть использована для штепсельных розеток с номинальным током до 20 А. В некоторых европейских странах (например в Испании) это требование распространяют на штепсельные соединители с номинальным током до 32 А.

    В Примечании 1 к п. 411.3.3 ГОСТ Р 50571.3-2009 допускается делать исключение для штепсельной розетки, которую используют для подключения одного электроприемника.

    Но электроплиты не стоит относить к оборудованию, по отношению к которому можно делать такие исключения. Замыкания на корпус в нагревательных элементах плит происходят не редко, особенно при неправильной эксплуатации электроплиты. Когда на нагревательные элементы ставят чрезмерно тяжелые емкости, используют кастрюли с неровной поверхностью дна и значительно меньшего диаметра, чем диаметр нагревательного элемента. Нарушения контактов в вилках штепсельных разъемов происходят при сильном изгибании кабеля вблизи вилки, а так же частом выдергивании вилки из розетки, когда вилку тянут за кабель. При нарушении контакта защитного проводника неисправность может длительное время не обнаруживаться и выявляется только при появлении напряжения на корпусе плиты при замыкании в нагревательном элементе, когда человек попадает под опасное для его жизни напряжение.

    Если УЗО с током срабатывания 30 мА будет периодически отключать электроплиту, то в этом случае следует говорить о неисправности плиты или электропроводки, либо потребуется классифицировать плиту как оборудование с токами утечки более 10 мА. Что влечет за собой выполнение всех требований к подключению такого оборудования.

    При использовании штепсельного соединителя с номинальным током боле 20 А в качестве дополнительной защиты могут быть использованы либо УЗО, либо подключение электроплиты к дополнительной системе уравнивания потенциалов в соответствие с п. 515.2 ГОСТ Р 50571.3-2009. Для бытовой электроплиты, установленной на кухне в жилом помещении, как правило, использование УЗО более рационально.



Стационарное подключение электроплиты

    Стационарное подключение электроплиты предполагает непосредственное подключение кабеля питания к клеммной колодке плиты без использования штепсельных соединителей. В этом случае, при монтаже электропроводки вблизи места установки электроплиты оставляют кабель необходимый длинны, достаточной для ввода этого кабеля в корпус плиты и подключения к клеммной колодке.

    Так же вблизи места установки плиты может быть установлена клеммная коробка, в которой выполнено соединение кабеля питания плиты с кабелем повышенной гибкости, который удобнее вводить в корпус плиты. Соединения проводников в коробке должны удовлетворять требованиям ГОСТ 10434-82. При таком подключении допустимо осуществлять подключение электроплиты без использования УЗО.

    В качестве дополнительной защиты от поражения электрическим током может быть использована система дополнительного уравнивания потенциалов.



Подключение нескольких электроплит в одном помещении

    На предприятиях общественного питания, в пищеблоках лечебных и некоторых других учреждений в одном помещении может быть установлено несколько электроплит. Как правило, используют трехфазное оборудование. Штепсельные разъемы в больших пищеблоках для подключения электрического оборудования используют редко, особенно когда оборудование удалено от стен. Чаще кабели подводят в трубах под стяжкой в полу непосредственно к оборудованию.

    Для каждой единицы оборудования необходимо предусматривать отдельный аппарат защиты, обеспечивающий отключение плиты, как при токах перегрузки, так и при токах короткого замыкания. Классификация аппаратов защиты, которые могут быть использованы для этих целей, по ГОСТ Р 50571.4.43-2012 (п. 432.1). Сечение жил используемых для подключения плит кабелей следует выбирать с учетом поправочных коэффициентов на температуру окружающей среды в помещении.

    Требования к защитным проводникам по ГОСТ Р 50571.5.54-2013 (до января 2015 г. действовал ГОСТ Р 50571.5.54-2011), раздел 543.

    В качестве дополнительной защиты от поражения электрическим током все оборудование следует подключить к системе дополнительного уравнивания потенциалов. Требования к  защитным проводникам системы уравнивания потенциалов содержатся в разделе 544 ГОСТ Р 50571.5.54-2013.

    Следует обращать внимание, что защитные проводники и защитные проводники системы уравнивания потенциалов – это, как правило, разные проводники.



Электроплиты с токами утечки более 10 мА

    При подключении электрического оборудования, имеющего большие токи утечки, необходимо выполнять требования п. 543.7 ГОСТ Р 50571.5.54-2013, который предписывает использовать в таких случаях усиленные защитные проводники. Сечение усиленных защитных проводников должно быть не менее 10 мм² по меди и не менее 16 мм² по алюминию. При наличии у оборудования второго терминала для подключения защитных проводников, его соединяют с точкой подключения усиленного защитного проводника проводником, сечение которого достаточно для защиты при косвенном прикосновении.

    Для повышения безопасности людей при эксплуатации подобного оборудования нет возможности использовать устройства, реагирующие на дифференциальный ток. Так как УЗО с током срабатывания 30 мА будет отключать оборудование, а УЗО с большими токами не защищают человека при косвенном прикосновении (например, при одновременном прикосновении к электроплите и отопительной батарее) в случае нарушения изоляции в плите и попадании напряжения на корпус.

    В качестве дополнительной защиты следует использовать дополнительную систему уравнивания потенциалов.

 Бытовая электроплита

Рис. 1 Бытовая электроплита



Промышленная электроплита

Рис. 2 Промышленная электроплита



Электрокотлы

Рис.3 Электрокотлы на 150 литров с электрической мешалкой

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Июнь 2015 г.

Подключение электроплиты, установка варочной панели

Каталог услуг

Отзывы клиентов

— «Благодарю компанию ! прислали опытного мастера по установке двери. всё аккуратно и чётко выполнил . Правда пришлось подождать и перенести заказ на следующий день . И всё же ,спасибо ! Остались довольны!»

Лидия, бизнеследи

— «Неоднократно пользовались услугами “Муж на час”, первый раз обратились в 2013 и продолжаем обращаться в эту фирму, очень грамотные специалисты, качество работ на высоком уровне, цены реальные, обслуживание вежливое. Очень приятно. »

Диана В., домохозяйка

Читать все отзывы

• Электромонтажные работы
• Подключение электроплиты

Подключение электроплиты – признак долговечности бытового прибора. Плита – это неотъемлемая часть интерьера каждой кухни. Идеальным вариантом было бы использование газовой плиты, но если это невозможно по какой-то причине, то электроплита станет достойным выходом в такой ситуации. При аккуратной эксплуатации и регулярном уходе, приобретенная плита прослужит очень долго.

На первый взгляд, подобное мероприятие не должно вызывать никаких сложностей, но когда процесс установки в самом разгаре, непрофессионалу довольно сложно разобраться, что к чему, поскольку зачастую производитель не встраивает в электроплиту электрический кабель с вилкой.

Установка электрической плиты выполняется несколькими способами, и зависит от сечения и марки кабеля. Из-за того, что электрические плиты стоят весьма недешево, то проводить на них эксперименты с подключением вряд ли стоит. Профессиональный электрик произведет подключение плиты грамотно, с соблюдением всех технических правил, поэтому лучшим вариантом будет обратиться именно к нему.

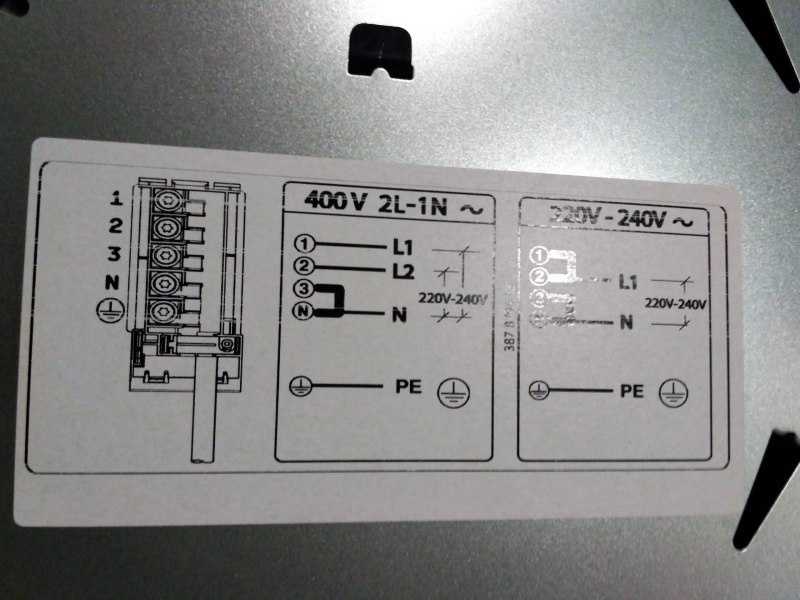

Существует определенная схема подключения электроплиты, которая обеспечивает бесперебойную работу бытового прибора, но, если при установке ее не соблюсти, то печь может выйти из строя буквально в считанные минуты.

Если вы приобрели только варочную панель, и вам необходимо ее вмонтировать в мебель, то эту заботу также можно переложить на плечи электрика. Установка варочной панели одна из наиболее распространенных услуг, которые сегодня предоставляют специалисты в области электрики. После установки варочной поверхности, электрик по вашему желанию, может выполнить и подключение варочной панели.

Это обычно осуществляется несколькими способами: однофазным, двухфазным или трехфазным подключением. Все будет зависеть от модели вашей электроплиты и от электросети. Опытный мастер сможет подобрать нужный кабель.

Основная масса современных электроплит имеет клеммный разъем. Перед тем как включить электроплиту в сеть, обязательным моментом является проверка «земли» и нулевой фазы. Только после этого, если все в порядке, ваша плита готова к эксплуатации.

Человеку, который никогда не сталкивался с монтажом и подключением электроплит, водонагревательных баков и прочей бытовой техники, не стоит пытаться выполнить это самостоятельно, поскольку неумелые манипуляции могут привести к неприятным последствиям. Звоните и обращайтесь к мастерам нашей компании и мы без труда установим и подключим Вашу электроплиту!

Как подключить шнур питания электрической плиты

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона.

Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали.

Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, введенного в действие в 1996 году.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

• Крестовая отвертка или гаечный ключ
• Плоскогубцы с шипами и канавками (по желанию)

Материалы

• 40- или 50-амперный шнур для электроплиты, сертифицированный UL
• Зажим для разгрузки от натяжения, подходящий по размеру к шнуру диапазона

Ель / Кевин Норрис

1. Снимите крышку соединения проводов

   Найдите съемную металлическую накладку или кожух на задней панели диапазона. Он закрывает полость, в которой находится клеммная колодка проводки серии. В крышке или рядом с ней может быть отверстие диаметром около 1 дюйма; это для прохождения шнура. Открутите винты или болты, крепящие крышку, с помощью отвертки или гаечного ключа и снимите крышку с плиты.

   Ель / Кевин Норрис

2. Изменить заземление, если необходимо

   Обратите внимание на конфигурацию проводки на клеммной колодке. В линии есть три клеммы: центральная клемма нейтральна и обычно имеет белый провод; левый контакт горячий и может иметь красный или черный провод; правая клемма также горячая и может иметь черный или красный провод. Возле клеммной колодки может быть или не быть винта заземления — если он есть, он будет вкручен в металлический корпус прибора.

   При необходимости измените соединение «земля-нейтраль» в зависимости от типа кабеля, который вы устанавливаете:

   Для четырехжильного шнура :

   Если на заземляющем винте нет соединительной перемычки или провода, плита готова для четырехштырькового шнура. Никаких изменений не требуется.

   Если имеется винт заземления, и он соединен с нейтральной (центральной) клеммой металлической пластиной, снимите пластину с нейтральной клеммы на клеммной колодке (можно полностью снять полосу или оставить ее прикрепленной под винтом заземления). Если к винту заземления подключен небольшой белый провод, отсоедините его от земли и подсоедините к нейтральной клемме на блоке. Это внутреннее нейтральное соединение; вы подключите его к нейтральной клемме вместе с проводом нейтрального шнура, просто чтобы надежно закрепить его (он не будет служить цели).

   Для трехжильного шнура :

   Если нет винта заземления, никаких изменений не требуется.

   Если есть винт заземления, и он подключен к нейтральной (центральной) клемме с помощью металлической ленты или небольшого белого провода, оставьте ленту или провод на месте. Никаких изменений не требуется. Провод имеет внутреннее соединение с нейтралью.

   Если имеется заземляющий винт, и он не соединен с нейтралью с помощью перемычки или провода, следуйте электрической схеме производителя, чтобы выполнить правильное соединение «земля-нейтраль».

   Ель / Кевин Норрис

3. Подсоедините шнур с четырьмя контактами (только четырехконтактный)

   Вставьте конец четырехжильного шнура в отверстие на задней панели плиты. Ослабьте или снимите винт на центральной клемме нейтрали и подсоедините белый шнур к клемме, затянув его под винтовой клеммой. Присоедините провод черного шнура к горячей клемме с помощью черного провода. Присоедините провод красного шнура к горячей клемме с красным проводом. Подсоедините зеленый провод шнура к винту заземления на корпусе плиты. Плотно затяните все винты.

   Наконечник

   Две горячие клеммы взаимозаменяемы, и каждый провод горячего шнура может подключаться к любой горячей клемме. Цветовая маркировка горячих клемм не важна. Однако к каждой клемме должен быть подключен только один провод.

   Ель / Кевин Норрис

4. Подсоедините трехжильный шнур (только трехжильный)

   Вставьте конец шнура с тремя контактами в отверстие на задней панели плиты и расположите шнур плоской стороной к себе.

   Подсоедините провод центрального шнура к центральной (нейтральной) клемме и затяните винт клеммы. Подсоедините левый провод шнура к левой горячей клемме, а правый провод шнура подключите к правой горячей клемме. Горячие клеммы и провода шнура взаимозаменяемы. Плотно затяните все винты.

   Ель / Кевин Норрис

5. Установите зажим для снятия натяжения

   Установите зажим для снятия натяжения, чтобы закрепить шнур на задней части плиты. Его цель — зажать шнур, чтобы защитить проводное соединение и предотвратить повреждение шнура. Обычно это двухсекционный зажим, требующий сборки.

   Выверните винты, скрепляющие половинки хомута. Вставьте язычок верхней половины в отверстие для шнура и наденьте центр зажима на верхнюю часть шнура. Повторите с нижней половиной на нижней стороне шнура. Установите винты на место и плотно затяните зажим на шнуре. Вы можете осторожно сжать две половинки вместе плоскогубцами при установке винтов. Не затягивайте зажим слишком сильно, так как это может повредить изоляцию шнура и оголить провод. Это опасно и может привести к электрическому пожару.

   Ель / Кевин Норрис

6. Установите на место крышку

   Установите на место защитную пластину или кожух над полостью проводки, чтобы завершить установку. Убедитесь, что все элементы управления на диапазоне выключены. Вставьте шнур в розетку плиты и проверьте функции плиты, чтобы убедиться в их правильной работе.

   Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Маллин, Рэй С. и Дж. Филип Симмонс. Электропроводка: жилая . 17-е изд., Delmar Cengage Learning, 2012.

2. Не используйте изношенные или потрескавшиеся электрические шнуры . Пожарная служба Фонда Нью-Йорка.

Наконечники для установки электрической коробки

Установка электрощитов – один из первых этапов черновых электромонтажных работ. Установка электрощитка считается легкой работой, больше похожей на столярное дело, чем на электропроводку. Но все же есть некоторые распространенные ошибки, которые часто допускают самодельщики. Следуйте этим простым советам, чтобы убедиться, что установка электрической коробки выглядит профессионально и соответствует требованиям кодекса.

• 01 из 07

  Установите электрическую коробку между шпильками, если необходимо

  Дон Николс / Getty Images

  Электрические коробки обычно крепятся к стойкам по бокам для устойчивости. Независимо от того, прибиты ли они к стойкам или привинчены с помощью регулируемых скоб, ящики на стойках обычно остаются на месте в течение длительного времени.

  Но иногда не всегда удается найти подходящую точку крепления к шпилькам. Как насчет между шпильками?

  Использование старых электрических коробок — один из способов подвесить коробки между стойками. Старые рабочие коробки крепятся непосредственно к гипсокартону, а не к стойкам.

  Вырезав прямоугольное отверстие в гипсокартоне, вы вставляете в отверстие электрическую коробку. Затем с помощью ручной отвертки Phillips или аккумуляторной дрели/шуруповерта вы поворачиваете два винта по часовой стрелке.

  Вращение винтов также поворачивает два пластиковых крыла за гипсокартоном, прижимая коробку к гипсокартону. Хотя он не такой прочный, как коробка на шпильках, и иногда крылья ломаются, часто это единственный вариант, когда вы хотите, чтобы коробка была между шпильками.

• 02 из 07

  Установка настенных коробок на одинаковой высоте

  Ли Валлендер

  Не существует четких норм и правил относительно того, как высоко следует располагать настенные выключатели или розетки. Но профессионалы придерживаются определенных стандартов для однородного вида. Какой бы стандарт вы ни выбрали, старайтесь соблюдать единообразие для всех электрических коробок. Коробки неправильной высоты пометят домашние электромонтажные работы как любительские.

  Настенные выключатели

  Стандартной практикой является установка настенных выключателей на высоте около 48 дюймов над полом. Но это расстояние может варьироваться от 43 до 53 дюймов, в зависимости от ваших предпочтений. Например, для помещений, используемых людьми с ограниченными физическими возможностями, требующими инвалидной коляски, может оказаться практичным меньшая высота выключателя.

  Выпускные коробки над полом

  Обычная практика розеток – устанавливать их так, чтобы нижний край находился на высоте от 12 до 16 дюймов над полом. Это расстояние также может быть скорректировано для особых обстоятельств.

  Распределительные коробки над столешницей

  Для выключателей и розеток над столешницей установите их так, чтобы нижняя часть находилась примерно на 4 дюйма над поверхностью столешницы.

• 03 из 07

  Используйте контрольную планку для гипсокартона

  Ли Валлендер

  В новом строительстве прикрепление полосы гипсокартона к передней поверхности стоек может служить направляющей для крепления стенных коробок. Без какой-либо направляющей может быть сложно установить коробки с надлежащим смещением, чтобы передние края электрических коробок были на одном уровне с готовой поверхностью гипсокартона.

  Когда вы устанавливаете электрическую коробку, убедитесь, что она находится на одном уровне с поверхностью этой полосы гипсокартона; это гарантирует, что коробки будут на нужной глубине, когда стены будут закончены.

  Большинство жилых помещений из гипсокартона имеют толщину 1/2 или 3/8 дюйма, поэтому держите под рукой несколько полос гипсокартона такой толщины, чтобы облегчить установку электрической коробки. Если вы используете другую толщину стенки (например, толщину 5/8 дюйма, необходимую для некоторых брандмауэров), убедитесь, что эталонные полоски соответствуют этой толщине.

• 04 из 07

  Используйте измерительный язычок коробки

  Пластиковые электрические коробки с гвоздями могут иметь 3/8-дюймовые измерительные выступы по бокам. Вы можете использовать их, чтобы указать, насколько далеко выдвигать электрическую коробку от лицевой стороны шпилек.

  Начните с того, что слегка вытолкните гвозди на коробке рукой, чтобы, когда вы поместите коробку на стойку, кончики гвоздей слегка вонзились в древесину. Это помогает удерживать коробку на месте во время первых двух решающих ударов молотка, когда вы вбиваете монтажные гвозди в шпильку.

• 05 из 07

  Гвозди с молотком Осторожно

  Ли Валлендер

  Пластиковые электрические коробки могут быть хрупкими. При забивании коробки используйте легкие, осторожные удары, а не сильные взмахи молотком. Следите за тем, чтобы ваши удары были перпендикулярны шипу. Если вы ударите слишком сильно, вы рискуете толкнуть коробку назад по поверхности шпильки. Будьте особенно осторожны в холодную погоду: если вы ударите саму коробку при низких температурах, она может треснуть или сломаться.

• 06 из 07

  Попеременные удары между ногтями

  Ли Валлендер

  Вместо того, чтобы полностью забивать один гвоздь, прежде чем переходить к следующему, лучше чередовать гвозди, забивая каждый гвоздь примерно на 1/4 дюйма каждый раз. Это предотвратит скручивание или отклонение коробки при ее прикреплении.

  Некоторые электрики останавливаются перед тем, как полностью вбить монтажные гвозди в шпильки. Это позволяет легко снять коробку, если перед установкой кабеля NM необходимо изменить компоновку.

• 07 из 07

  Использование металлических коробок для уменьшения натяжения шнура

  бунчай ведмакаванд / Getty Images

  В большинстве бытовых электрических коробок есть один или два легких шнура, как правило, для освещения, бытовой техники, компьютеров или зарядных устройств для телефонов. Эти тонкие шнуры очень мало нагружают розетку и электрическую коробку, поэтому в большинстве случаев подойдет даже пластиковая коробка.

  Но некоторые шнуры толще и тяжелее, что создает опасную нагрузку на розетку и коробку. Шнуры сушилки подключены к розеткам 240 В, и, хотя шнуры не часто перемещаются, они создают тяжелую постоянную нагрузку на розетку.

  Точно так же зарядная станция для электромобилей уровня 2 на 240 В, 40 А обычно подключается к розетке NEMA 14-50. Менее дорогие зарядные устройства для электромобилей уровня 2 не имеют настенной станции, поэтому они подключаются непосредственно к розетке. Это действие создает большую нагрузку на розетку изо дня в день. Зарядные устройства со стационарными настенными станциями с меньшей вероятностью добавят напряжения в розетку — они больше похожи на постоянно подключенные сушильные шнуры.

  Для розеток на 240 В любого типа лучше использовать металлическую коробку, особенно для шнуров, которые часто снимаются и заменяются.
