Как подключить люстру с тремя проводами

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Подключение люстры с тремя проводами своими руками

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

• Индикаторная отвертка или указатель напряжения;
• Мультиметр;
• Пассатижи;
• Нож;
• Клеммная колодка на три клеммы;
• Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

   Мультиметр для прозвонки проводов

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

   Выкручиваем из люстры патрон

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

   Технология определения нулевого провода с помощью мультиметра

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

1. Возьмите индикаторную отвертку или указатель напряжения.
2. Включите обе клавиши выключателя.
3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
4. Отметьте фазные провода маркером.
5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
7. Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые  провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

выбор инструмента, как подключать к двухклавишному выключателю

Незнающие люди могут подумать, что подключить осветительные приборы по силам даже неспециалисту. Ведь, по сути, здесь приходится иметь дело лишь с парой проводов, выходящих из потолка. Но бывают ситуации, когда у владельца возникают с этим сложности, обусловленные наличием в люстре трех проводов вместо двух. Как же быть в этом случае?

Необходимый инструмент

Чтобы подключение люстры было выполнено без ошибок, сперва необходимо подготовить определенные инструменты:

• индикаторную отвертку или указатель напряжения;
• мультиметр;
• пассатижи;
• нож;
• клеммную колодку на три клеммы;
• изоленту.

Помимо вышеназванных предметов необходимо иметь в наличии стремянку или устойчивую подставку, маркер, лист бумаги и паспорт на осветительное устройство.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

• белый или коричневый цвет — фаза;
• синий цвет — ноль;
• желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

1. Переводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура
   , а последний обнаруженный провод является фазным.
6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

Подключение двухконтурной люстры к электросети с двумя и тремя проводами

Если стоит задача по подключению люстры с тремя проводами, то первым делом нужно получить больше информации о выключателе и торчащих из потолка проводах. Чаще всего приходится иметь дело с двухклавишным выключателем и тремя проводами. В данной ситуации понять, где фазный, а где нулевой провод.

1. Сперва нужно подготовить индикаторную отвертку или указатель напряжения.
2. Убедиться, что каждая из клавиш находится во включенном положении.
3. Взять указатель напряжения и дотронуться им до зачищенного конца каждого провода. Если нами будет найдена фаза, то подсказкой об этом будет горящая лампочка на указателе напряжения.
4. После того, как мы обнаружили фазу, наносим на нее метку с помощью маркера.
5. Отключить двухклавишный выключатель и снова дотронуться до каждого провода. Ни в одном из случаев мы не должны увидеть горящей лампочки.
6. Настало время для подключения фазы люстры к ранее найденным проводам электропроводки. Аналогичным образом поступаем и с нулевыми проводами. Чтобы создать контакт, нам понадобится клеммная колодка либо провода можно скрутить при помощи изолирующих колпачков либо изоленты.
7. В завершение следует убедиться, что люстра работает исправно — просто включаем друг за другом клавиши.

Подключение с двумя проводами

Для люстры, которая подключена к одноклавишному выключателю, а из потолка выступает лишь два кабеля, нужно выполнить следующие действия. Убедившись, что выключатель включен, нужно выяснить с помощью указателя напряжения, где расположены фазный и нулевой кабеля. Отыскав фазный провод люстры и электропроводки, их следует соединить друг с другом. Подобным образом поступают и с нулевыми проводами. Далее нужно выяснить, как работает люстра при разных положениях клавиш выключателя.

Подключение с тремя проводами

Для люстры, которая также подключена через одноклавишный выключатель и имеет в электропроводке три кабеля, следует первым делом понять, для каких целей необходим третий. Нужно перевести выключатель во включенное положение

, а затем выяснить, на каких кабелях имеется напряжение. Если результаты проверки показали, что два провода являются фазными, то правильным решением будет установка двухклавишного выключателя. В этом случае подключение будет выполняться по трехпроводной схеме.

Когда лишь один кабель показывает наличие фазы, при этом у третьего присутствует изоляция желто-зеленого цвета, схема подключения будет аналогичной в отношении фазных проводов — их необходимо подключить между собой. Что касается кабеля, который является заземлением, то после изоляции его следует убрать.

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является

наличие заземляющего кабеля, имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель, фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Что делать, если не хватает длины проводов?

Тем владельцам, которые живут в домах, построенных несколько десятилетий назад, где имеется двойной выключатель следует быть готовым к тому, что может понадобиться удлинить имеющуюся проводку либо увеличить длину проводов, идущих от люстры. Хотя есть много вариантов соединения, лучше всего использовать для этих целей клеммную колодку. В конструкционном плане это устройство имеет вид пластиковой колодки, у которой присутствуют токопроводящие пластины. В свою очередь данные

пластины оснащены винтовыми зажимами, используемыми для соединения проводов через выключатель.

Решив воспользоваться данным вариантом, следует позаботиться о том, чтобы к клеммной колодке был обеспечен доступ. Частыми проблемами являются потеря контакта или чрезмерный нагрев, создающий риск возгорания, которые являются следствием ослабления винтовых соединений. В том случае, если отсутствует место для установки подобной колодки, наилучшим решением является ее размещение, предусматривающее прокладку одного провода, соединяющего выключатель и люстру. А вот подсоединять их методом скручивания необходимо отказаться, иначе они начнут окисляться, что в конечном итоге приведет к их нагреву.

Техника безопасности

Имейте в виду, что любые работы с электропроводкой представляют опасность для жизни, а потому выполнять их нужно очень осторожно. Это касается и подключения бытовых электроприборов через двойной выключатель. Прежде чем подключать устройство и присоединить провода, нужно убедиться, что выключатель отключен, а проводка не имеет напряжения. Там, где они были скручены, нужно произвести изоляцию, используя специальные колпачки либо изоленту. Если у вас присутствует неуверенность в том, что вам удастся правильно подключить люстру с тремя проводами, то вместо того, чтобы рисковать понапрасну, лучше пригласить для выполнения данной работы опытных электриков.

Люстра с пультом управления — роскошь или удобство?

По мере того, как технологии все совершенствуются, на рынке становятся доступны новые товары. Именно такими следует считать осветительные приборы с пультом дистанционного управления. Их особенность заключается в наличии конструкции управляющих элементов. Если установить подобную люстру в квартире, то у вас появится возможность гасить свет в спальне, находясь в теплой постели, а также вы не нанесете случайных травм, так как в темное на пути к кровати не увидели угол или стену.

Монтаж подобных люстр может выполнить даже неспециалист: они устанавливаются по той же технологии, что и прочие источники света. Подключать такую люстру несложно, достаточно воспользоваться одной из вышеописанных схем. Включение и выключение света становится возможным благодаря наличию встроенного контроллера.

И даже несмотря на то, что в вашем доме появилась столь продвинутая модель люстры, все же рекомендуется оставить в комнате обычный настенный выключатель. Он сможет вас выручить в тех ситуациях, когда потеряете пульт от люстры или же не замените своевременно батарейки. Ведь любому владельцу будет крайне неудобно не иметь возможности заниматься обычными делами при отсутствии света.

В целом подключение люстры представляется не таким сложным делом. При наличии знаний о ключевых нюансах выполнения данной процедуры даже человек, который ранее не занимался подобным, может легко справиться с данной задачей, не обращаясь за помощью к специалистам. А впоследствии ему будет по силам правильно подключить и осветительные приборы более сложной конструкции.

Как подключить люстру с 3 лампами к выключателю с 2 клавишами

Нередко бывает ситуация, когда вам необходимо подключить люстру с тремя лампами к двухклавишному выключателю, а как это правильно сделать – непонятно, ведь из потолка выходит, чаще всего, четыре провода, а у люстры для подключения есть всего три. (Количество указано с учетом защитных проводников – заземления, без них, будет выходить 3 из потолка от выключателя и два у люстры)

Действительно, люстра с тремя лампами чаще всего однорежимная, она рассчитана на подключение к одноклавишному выключателю, поэтому и её внутренняя проводка соответствующая, все плафоны подключены к одному фазному проводу. Из неё выходит 3 жилы: фаза, ноль и заземление.

Проводка же от двухклавишного выключателя, подразумевает кроме нуля и заземления, которые идут к люстре напрямую минуя выключатель, еще две фазы, каждая из которых, по своему проводу, идет к месту подключения люстры в потолке.

Общая схема проводки двухклавишного выключателя и люстры на три лампы представлена ниже:

Как видно из схемы, самый простой вариант подключить такую люстру к двухклавишному выключателю, это использовать лишь один из управляющих проводов – одну клавишу выключателя, а вторая останется недейственной.Если вы не знаете какие из проводов у вас фазные, где ноль, а где заземление – обязательно читайте нашу статью – “Как определить фазу,ноль и заземление самому, подручными средствами“

Чтобы это сделать, если опираться на нашу схему, то требуется убрать один фазный провод выходящий из потолка – фиолетовый, достаточно заизолировать его, после чего подключаются остальные проводники по цветам. В этом случае при нажатии на одну клавишу выключателя, люстра будет включаться и выключаться, а при нажатии на вторую она никак не будет никак реагировать.

Это не очень удобно, в таком случае не задействованы все возможности двухклавишного выключателя по регулировке освещенности комнаты, он работает лишь как одноклавишный – это неправильно.

Лучший вариант в такой ситуации разделить плафоны люстры на две группы, чтобы первой кнопкой двухклавишного выключателя мы управляли 2 лампами, а второй кнопкой одной оставшейся.

Схема модернизации люстры на 3 лампы, для подключения её к двухклавишному выключателю представлена ниже:

Как видите, достаточно разделить фазные провода, идущие к патронам ламп люстры, на две группы, оставив соединенными два из них и отделив третий. После чего у нас получится 4 провода для подключения люстры, столько же, сколько идёт от двухклавишного выключателя и нам останется лишь соединить их.

По той же схеме, можно подключить к двухклавишному выключателю любую люстру, с различным количеством ламп. Внутри у них до каждого плафона обычно идёт отдельная линия – фаза и ноль, и все проводники соединены в одной точке, где их и можно разделять, на любое, требуемое количество групп. Подробно об этом мы уже рассказывали в статье «Как подключить люстру с 2 проводами к выключателю с 2 клавишами»

Если же вы столкнетесь с какими-то сложностями при таком подключении, пишите сюда, постараюсь оперативно ответить. Кроме того, пишите какие еще вы знаете выходы из такой ситуации, как еще можно подключить люстру с тремя плафонами к стандартному, двухклавишному выключателю.

Как подключать люстры – на 2 и 3 провода, к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

К ним относятся следующие процессы:

1. Первоначально, необходимо убедиться в наличии проводки. Это относится только к тем случаям, когда происходит не замена старой люстры на новый прибор, а при первичном проведении освещения.
2. Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.
3. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

2 провода на люстре, 2 на потолке



1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.
4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

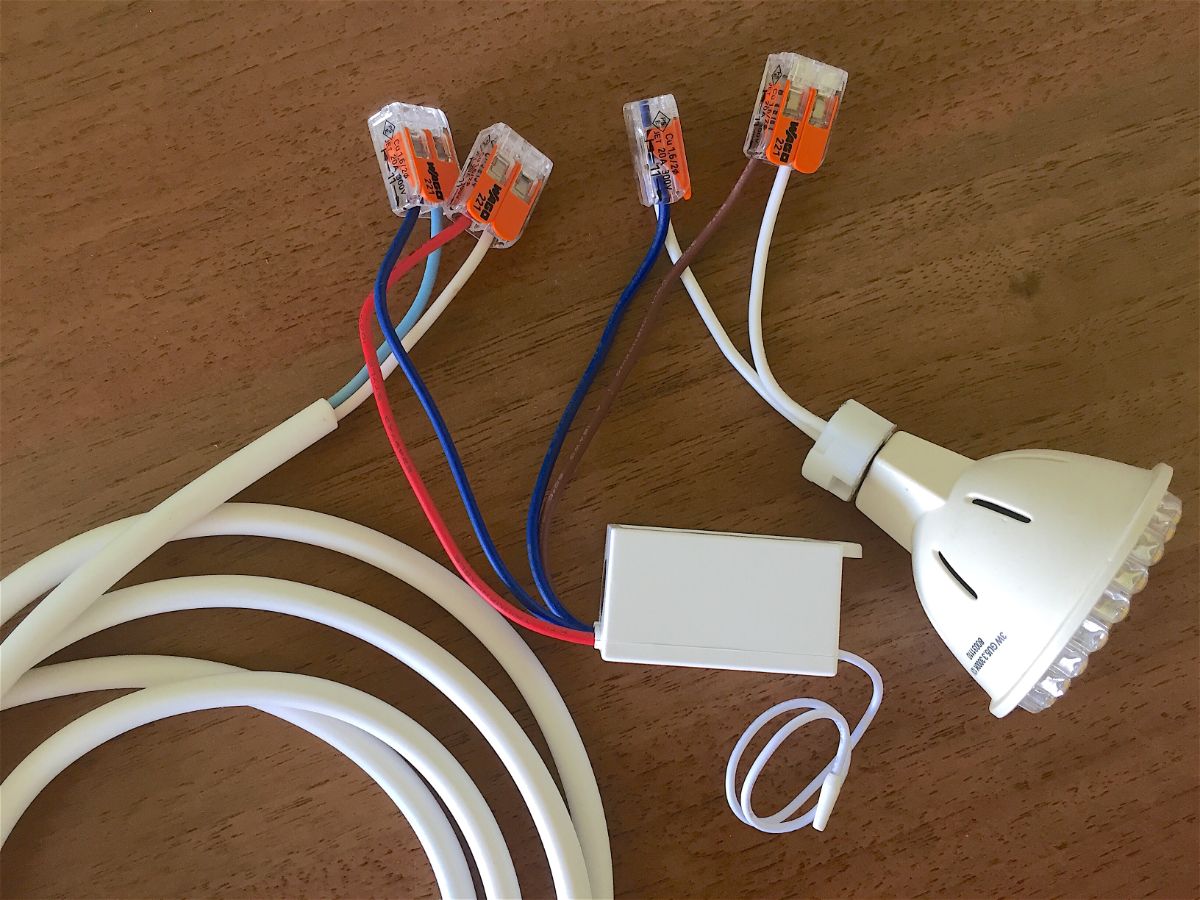

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.

Статья была полезна?

0,00 (оценок: 0)

Как подключить люстру к выключателю двухклавишному

Простая, на первый взгляд, задача подключения примитивного электроприбора из нескольких лампочек, плафонов, навесного декора и простейшей проводки на практике оказывается не «по зубам» некоторым домашним электрикам. Основной причиной ошибок при попытке подключить контакты светильника бывает незнание или непонимание типового устройства проводки и современной люстры. Стоит внимательно изучить методику и схемы, и этого будет достаточно, чтобы понять, как подключить люстру с тремя проводами, впрочем, как и любую другую с неограниченным количеством ламп и выводов проводки.

Как можно подключить сетевую электропроводку к люстре

Подключить новую люстру к выводам проводки на потолке можно одним из нижеперечисленных способов, в зависимости от количества выводов. Вариантов не так много, как может показаться на первый взгляд:

• Стандартный вариант с параллельным включением всех ламп люстры в одну цепь с двумя проводами и одноклавишным выключателем. Таким способом подключалось подавляющее большинство старых советских люстр, с 2 или с 3 проводами, но проводка на потолке ложилась строителями только на два — ноль и фазу;
• Двух- или трехпозиционное подключение люстры, в этом случае проводка светильника имеет две или три разделенные самостоятельные ветки, на две-три лампы каждая. Такая конструкция, при условии использования двухклавишного выключателя, позволяет ступенчато регулировать количество включенных лампочек и экономить электроэнергию.

Кроме того, двойной выключатель позволяет использовать устройство с задержкой или плавным гашением света, устанавливать и подключать люстры с вентилятором, с регулируемым направлением потока света и массой других полезных вещей. Но, прежде чем браться за сложные схемы, нужно разобраться в том, как подключить двухклавишный выключатель к распределительной коробке и проводке люстры.

Подготовка инструмента к работе

Прежде всего, стоит оговориться, что подключить люстру можно, только если исправны светильник, выключатель и питающая электропроводка, уложенная в канале стен и потолка. Поэтому, даже если хозяева квартиры уверены сами и уверяют других в полной исправности всех перечисленных узлов, перед тем как подключить люстру, рекомендуется потратить совсем немного времени и последовательно проверить работоспособность каждого из них.

Для этого потребуется:

• Пару кусков цветного провода, лучше с установленными контактами типа «крокодил», припаянными к цоколю обычной 40-ка ваттной лампочки для люстры;
• Индикатор фазы, можно современный или старый советский, главное — исправный;
• Не очень острый нож или съемщик изоляции, коммутационная фишка, отвертка, изолента или силиконовый кембрик;
• Стремянка.

Идеально, если найдется цифровой мультиметр или аналогичный прибор, которым можно измерить разность потенциалов на выводах проводки. Например, планировалось подключать люстру к пучку проводов из трех выводов, а по факту на потолке их оказалось четыре, один из которых заземление.

Если есть возможность, покупайте самый простой индикатор, безо всяких наворотов с цифровой или светодиодной индикацией потенциала напряжения на проводе. Проку от таких дополнительных функций немного, да и точность их показаний под большим вопросом. Единственно полезным дополнением для работы с любыми проводами и люстрами является встроенный прозвонщик проводки, позволяющий проверить цепь при поиске неисправности.

Внешне такой усовершенствованный индикатор легко отличить по круглой таблетке литиевой батарейки, которую хорошо видно через прозрачный корпус. Если нажать пальцем на кнопку индикатора с торца, и одновременно коснуться жала второй рукой, то светодиод ярко вспыхнет, обозначая замкнутую цепь.

Вторым по востребованности является нож для зачистки концов проводов. Сегодня продается немало специальных приспособлений для правильного снятия изоляции, большинство из них действительно упрощают процесс подготовки провода и позволяют подключить любой контакт на люстре в два-три раза быстрее. В большинстве случаев в домашних условиях приходится зачищать и подключать провод по старинке, с помощью ножа.

Совет! Если нет специального приспособления для обрезки изоляции, снимать изолирующий слой ПВХ полимера можно не очень острым перочинным ножом.

Срез выполняют вдоль провода. Если резать поперек, то половину медных жилок можно обрубить, и придется подключать проводку люстры проводом с уменьшенным наполовину сечением. В результате контакт может переломиться, зачищать и подключать придется сначала.

Существует немало ситуаций, когда соединять и подключать провода на маломощных потребителях электроэнергии, в том числе на люстре и светильниках, приходится с помощью двойной скрутки. Правильно выполненный скрученный стык на качество контакта практически не влияет, но только для медных многожильных проводов. Во всех остальных случаях подключить, например, алюминиевый провод на скрутках – значит, создать серьезную проблему в будущем.

Для надежной изоляции сегодня чаще всего используют термоусадочную силиконовую трубку — кембрик, которая просто заранее одевается на провод перед соединением проводов, потом натягивается на скрутку, нагревается зажигалкой, и через секунду получается очень прочная и надежная изоляция.

Схема соединения проводов люстры с сетевой проводкой

Как можно подключить три провода люстры к двойному выключателю. Очень просто. Правильное планирование квартирной проводки предусматривает выполнение одного основополагающего условия. К потребителю электроэнергии – лампе, вентилятору, нагревателю, прочим устройствам энергия подводится с помощью двух проводов, один из которых имеет условно низкий потенциал – ноль, второй – высокий, или фаза.

Важно! Нулевой провод подключается к лампе напрямую, без выключателя или другого устройства разрыва цепи, фазовый провод необходимо подключить только через «клавишу». Типовая схема подсоединения люстры к двухклавишному выключателю приведена ниже.

Такое решение имеет очень серьезный смысл, в этом случае, подключая фазу электропитания через разрыв выключателя, люстра или другой электроприбор в выключенном состоянии не находится под высоким потенциалом. Если попытаться подключить провода в обратном порядке, то даже в выключенном состоянии люстра будет бить «током», как если бы это был оголенный провод розетки.

Из приведенной схемы понятно, что к месту крепления люстры строителями или электриками прокладывается один нулевой провод, идущий непосредственно от «нуля» на распределительной коробке, и две «фазы», проложенных от коробки к двухклавишному выключателю и далее к пучку на потолке.

В конструкции люстры аналогично имеются три вывода, один из них общий, или нулевой, и две жилы предназначены для того, чтобы подключить фазовые провода. В результате в одной люстре получается две группы лампочек, управляемых своей кнопкой двухклавишного выключателя.

По современным нормам обустройства электропроводки все электроприборы требуется подключать с выводом контура заземления. Это означает, что в новой квартире из потолка должно быть выведено 4 провода, один из которых является заземлением, один нулевым, и два – фазовых. В этом случае заземленный провод просто убирают, а остальные нужно подключить к люстре по приведенной схеме.

Таким же методом можно подключить люстру с тремя группами ламп к трехклавишному выключателю.

Можно подключить люстру с тремя выводами к обычной двухжильной проводке. Для этого необходимо найти на люстре два фазовых провода и подключить их вместе в одно гнездо на коммутационной колодке, второе гнездо отводится под нулевой провод. В 90% случаев фазовые провода в люстрах имеют один цвет, черный или коричневый. Такой способ подключения нельзя назвать рациональным, так как все лампы люстры будут управляться одноклавишным выключателем, и экономии никакой не получится.

Более сложным является подключение группы светильников к одному выключателю, например, если необходимо погасить свет одновременно в нескольких комнатах. В этом случае проводка на все люстры выполняется из одной распределительной коробки, нулевые провода можно подключить по обычной схеме, а на участке проводки между пакетником и распределительной коробкой в фазовый провод необходимо подключить один общий выключатель, как на схеме.

Обычно такие выключатели устанавливают на выходе из квартиры, это очень удобно — одной клавишей выключить свет во всех помещениях.

Как правильно подключить проводку люстры и не перепутать контакты

Чтобы подключить проводку люстры, нужно разобраться, как правильно определить, какой из проводов является фазовым и нулевым. От того, насколько точно определена принадлежность жил, зависит успех всего мероприятия.

Как отличить ноль от фазы

Проще всего определить наличие фазы и ноля на контактах провода, торчащего с потолка, можно с помощью индикатора фазы. Для этого достаточно:

• Аккуратно развести провода так, чтобы контакты не соприкоснулись случайно между собой во время измерения;
• Включить две клавиши выключателя одновременно;
• Начав пальцем кнопку на торце индикаторной отвертки, аккуратно касаемся жалом оголенного контакта провода, если неонка или светодиод вспыхивает –значит, это фаза, нет реакции –ноль.

Перед тем как пытаться определить принадлежность и подключить провод, желательно проверить исправную работу индикатора на любой электрической розетке. Индикатор легко выходит из строя, например, при попытке разобрать его или отрегулировать.

Важно! На момент работы индикатором абсолютно все электроприборы в квартире должны быть выключены из розеток или выключателем. В противном случае «фазу» можно найти и на нулевом проводе.

Более точным способом является прозвон контактов мультиметром. Для этого на приборной панели ручкой выставляют измерения переменного напряжения до 600В, после чего поочередно нужно подключить щупы попарно к контактам проводов на потолке. Как только будет найдена пара с нулевым показанием напряжения, значит, это два фазовых провода, остальные «ноль» и «земля». На нулевом проводе относительно «земли» будет потенциал в несколько вольт. Аналогичную процедуру можно выполнить, если подключать обычную лампу накаливания через пару проводов с «крокодилами».

Чтобы наверняка определить, где «ноль», а где «земля», можно подключить один провод без лампы к нулевому контакту на распределительной коробке и мультиметром измерить разность потенциалов на двух нефазовых проводах. Тот, который покажет отсутствие любого потенциала, будет нулевым.

Результаты измерения заносят на бумагу в виде схемы, а на проводку можно нанести цветные метки маркером.

Как подключить провода люстры проще всего

Реалии современного строительства таковы, что на вывод из потолка электриками оставляется стандартный жгут проводки в 12-15 см. Этого достаточно, чтобы подключить один патрон с лампочкой, но крайне мало для подключения люстры, потому что, помимо проводки, требуется забить крюк подвеса. Для монтажа необходимо, чтобы запас высоты между люстрой и потолком был не менее 15 см.

Чтобы иметь достаточный запас длины проводов, на люстре устанавливается коммутационная колодочка, и монтируется дополнительный переходной двойной жгут провода в 15-20 см длиной. Контакты проводки с потолка намного проще подключить к колодке, чем выполнять скрутки на весу.

Для сращивания контактов скруткой изоляция зачищается на каждом из концов на 20-25 мм, жилы соединяют «крестиком» и скручивают так, чтобы длина общей «косички» была не менее 10-12 мм. Место соединения дополнительно обжимают пассатижами и изолируют кембриком или изолентой, как на видео https://www.youtube.com/watch?v=v582OEmEFvo.

Проводку можно подключать только при выключенном входном автомате, как на фазе, так и на нулевом проводе. Если просто отключить один фазовый провод и пытаться скоммутировать контакты, любой некстати включившийся электроприбор, например, кондиционер или холодильник, могут выдать на «нуле» двойной всплеск наведенного напряжения и, как следствие, — удар током, что довольно неприятно.

Проблемы и их решения при подключении люстры

Перед тем как подключить люстру, не поленитесь вскрыть крышку и патроны под лампы. Обычно к такой проверке мало кто прибегает, надеясь на хорошее качество изготовления светильника, но проверять нужно обязательно, так как неизолированный или закороченный на корпус контакт фазового провода может привести к замыканию и выходу из строя наиболее чувствительной бытовой техники: компьютера, сетевых устройств, телевизора, спутникового ресивера.

Процедуру проверки целостности проводки люстры можно выполнить, не разбирая конструкции. Перед тем как подключить светильник, индикатором или прибором прозваниваем на каждом рожке центральный контакт в патроне, относительно резьбы патрона и относительно металлического корпуса. Далее, попарно замкнув выводы люстры «фаза-ноль», необходимо выставить прибор на измерение сопротивления и подключить щупы к каждой паре контактов в патроне. Так проверяем отсутствие разрывов в проводке.

Одни из самых неприятных явлений, с которыми сталкиваются владельцы, особенно в старых квартирах, связаны с нагреванием проводки и элементов люстры. Нередко хозяева отмечают появление тонкой темной полоски, точно совпадающей с линией укладки проводов. Как правило, это означает, что провода, идущие к люстре или выключателю, меньшего, чем нужно, сечения, или скручены из нескольких кусков алюминиевых проводов. Такую проводку необходимо менять, подключать светильник нельзя.

Второй случай связан с неправильной регулировкой контактов в патроне. Если центральный язычок патрона очень мягкий и легко пружинит, при длительной работе он будет сильно нагреваться сам и нагревать пластиковый патрон. Но главное, при нагреве центральный контакт отходит от цоколя лампы, появляется трещащий звук. В этом случае под гибкий контакт подкладывают кусочек резинки от рисовальной терки.

Проверку на наличие дефектов проводки и люстры желательно проводить до первых попыток подключить светильник. Проводку в стене можно проверить, если подключить к проводам на потолке на короткое время мощный нагревательный прибор. Через 15-20 минут даже рукой можно почувствовать, как греется поверхность отделки, уложенной над каналом. Чтобы проверить патроны, достаточно подключить к трем контактам люстры обычный сетевой провод с вилкой на одном конце и зачищенными контактами на другом. Фазовые провода люстры подключаем к проводу «фазе» на конце шнура, «ноль» нужно подключить к нулевому контакту. Далее можно ввернуть лампы и включить вилку в розетку. Если в течение 15-20 минут запаха и треска нет, люстру можно смело переносить и подключать на рабочее место.

Заключение

Как подвесить люстру на потолке, и какой именно способ выбрать для подвески люстры, во многом зависит от веса самого светильника и места его расположения на потолке. По старому советскому способу крюк для подвеса фиксировали в месте, где планируется установить и подключить светильник, с помощью двух клиновидных пробок. Деревяшки смазывались клеем и прочно забивались молотком в щель между плитами, после выведения проводки затирались раствором и штукатуркой. Закрепить крюк можно также с помощью резьбовой пробки, которую вворачивают в пробитое перфоратором отверстие в плите перекрытия. Такое крепление получается очень прочным и надежным, и главное – люстру можно повесить и подключить чуть в стороне от канала с проводкой, как и рекомендует большинство специалистов.

Отправить комментарий

Как правильно подключить люстру с 2, 3, 5 проводами к выключателю.

Многие люди не рискуют самостоятельно проводить всевозможные с проводкой и электроприборами. В ряде случаев это более чем оправдано – не стоит браться за сложные многоуровневые задачи с электричеством без специальных навыков. Но с задачами несложными, вроде подключения люстры, вполне возможно справиться и самому.

Мы рассмотрим все нюансы данного процесса и составим подробную инструкцию по подключению люстры своими руками.

Подготовительный этап

Чтобы максимально обезопасить и упростить процесс, к нему нужно подготовиться. Разберем все поэтапно.

1. Осмотрите провода на потолке, торчащие на месте будущей люстры. Количество их может разниться – обычно это 2, 3 или 4 провода. Каждый из них обозначает фазу, ноль или заземление. Необходимо вычислить, какой из них каким является.

• 2 провода – один из них точно фаза, другой – точно ноль, настенный выключатель с одной клавишей
• 3 провода – либо ноль и две фазы, либо фаза, ноль и заземление (желто-зеленого цвета провод)
• 4 провода – либо ноль и три фазы, либо ноль, две фазы и заземление (провод, маркированный желто-зеленым цветом)

По цветам лучше не гадать, единственный цвет, который точно сигнализирует о назначении провода – это желто-зеленый, обозначающий заземление. Если у вас на люстре нет провода такого же цвета, то его мы плотно изолируем с помощью липкой ленты или прорезиненных накладок и оставляем висеть без дела. Изолировать заземление нужно обязательно, иначе проводку может закоротить.

В домах достаточно старой постройки заземления может и не быть, это нормально.

Остальные провода проверяем с помощью индикаторной отвертки или мультиметра (тестера).

2. Проверьте («прозвоните») оставшиеся на потолке провода

• Индикаторная отвертка – приложите ее к оголенной части провода, если светодиод не светится, то это ноль, если светится – фаза.
• Мультиметр – включите режим измерения вольтажа. После поочередно прикладывайте оба щупа к разным проводам. Если прибор показывает 0, то вы держите щупы на двух фазах. Если поменять один провод, и на дисплее появится 220, то один из приложенных проводов фаза, а другой приложенный – ноль.

Пометьте провода маркером или куском цветной изоленты так, чтобы ноль обозначался одном цветом, а фазы другим.

Также можно ориентироваться по международной индикации, если таковая уже размечена. Ноль обозначается буквой N, фаза – буквой L.

3. Проверьте качество проводов люстры:

• изолятор проводов должен быть целостным, без заломов и порезов;
• все элементы должны плотно прилегать друг к другу;
• от каждого рожка (патрона) люстры должны идти два провода – ноль и фаза.

Только после такой проверки исходных данных можно приступить к установке светильника или люстры.

Подключение люстры к проводам

Перед началом работ обязательно отключите подачу электричества в квартиру или дом через щиток!

Как правило, чем больше в люстре патронов, тем больше и проводов. Сделано это для того, чтобы включать свет секционно, с помощью нескольких клавиш выключателя – не разом все лампочки, а только часть. Опираясь на это, мы будем подключать провода нашей люстры.

Для начала обратите внимание на наличие клеммных коробок или распределителей. Соединять провода посредством скрутки нежелательно, так как они будут греться и окисляться. Если применять клеммную коробку вы не можете из-за конструкции самой люстры, провода лучше запаять.

Большинство люстр комплектуется с клеммной коробкой, но если ее нет, то не поленитесь купить. Это самый безопасный и надежный вид соединения.

Главное правило соединения проводов

Главное в соединении проводов на потолке и проводов люстры – соединить ноль с нулем и заземление с заземлением, если оно есть. Провода люстры обычно имеют специальную маркировку, поэтому отдельно проверять их не нужно. В международной системе индикации провода нуля обозначаются синим цветом изолятора, остальные – фаза. Как правило, фаза обозначается черным или коричневым цветом провода. В «нулевой» отсек клеммной коробки люстры нужно поместить ноль с потолка и закрутить винт сверху. Так же поступаем с остальными отсеками, фазы можно соединять в произвольном порядке.

Люстра с двумя проводами

Если на люстре всего два провода, то процесс предельно легкий – вы соединяете фазу с фазой и ноль с нулем, после чего люстру можно прикручивать к потолку. Но это зачастую устаревшие модели люстр, современные комплектуются еще и проводом заземления.

Если на потолке у вас две фазы и выключатель на стене имеет две клавиши, то есть два варианта соединения:

• Соединение провода на люстре с одной из фаз на потолке, вторая при этом изолируется и не подключается. В таком случае рабочей будет только одна из клавиш выключателя.
• Можно скрутить вместе обе потолочные фазы и соединить их с проводами люстры. В таком случае выключаться свет будет приведением обеих клавиш в положение «выключено», а включаться – любой из двух клавиш.

Люстра с тремя проводами

Если провода три и при этом один из них является заземлением, процесс такой же – соединяем аналогичные провода и фиксируем люстру на потолке.

Галогенная люстра

Установка галогенной люстры упрощена больше остальных. Из-за того, что такой типа светильника работает от пониженного вольтажа (не 220, а всего 12 или 24 вольты), она комплектуется специальным трансформатором, понижающим напряжение в сети. Для подключения выведены только два провода-проводника – фаза и ноль. Они и подключаются к проводам на потолке, причем, произвольно.

В случае оснащения пультом управления, из трансформатора выведено три элемента – провода фазы, нуля и антенна, которая служит для регулировки света. Провода соединяются с потолочными тем же методом, тогда как антенна остается свободно существовать внутри стакана светильника. Никаких операций с ней проводить не надо, по возможности следует избежать ее перегибов и заломов.

Подключение люстры к выключателю

Люстры могут быть монорожковые, то есть, с одним патроном, или множеством патронов, последний тип называется многорожковым. Как правило, к многорожковым люстрам подводятся двухклавишные выключатели, чтобы интенсивность и направление света можно было регулировать. Люстрам же с одним или двумя рожками вполне подходит одноклавишный выключатель. Разберемся, как правильно распределить провода, чтобы люстра и выключатель работали сообща.

Одноклавишный выключатель

Если с потолка свисает по одной фазе с нулем, выключатель имеет всего одну клавишу, а на люстре проводов много, то их нужно соединить специальным образом. Сначала мы группируем и скручиваем вместе все оголенные сегменты проводов люстры одного цвета – нули с нулями, фазы с фазами. Каждую группу проводов нужно соединить с любым из проводов на потолке. Если и там, и там есть провод заземления – соединяем их друг с другом.

Все лампочки будут одновременно загораться от включения света клавишей.

Выключатель с двумя клавишами

Начинаем с того же – разбиваем провода на группы. Скручиваем вместе все нули (обращаем особое внимание, чтобы кроме нулей в скрутке не было других проводов!), а фазы группируются произвольно. Но учтите, что каждая группа фаз – это количество лампочек, которые будут включаться от нажатия одной из клавиш выключателя. То есть, количество лучше делить примерно поровну.

Далее мы соединяем сгруппированные провода с проводами на потолке по той же схеме, заземление не забываем соединить с аналогичным проводом или заизолировать.

В зависимости от того, как вы сформировали скрутки, одна группа лампочек будет загораться от одной клавиши, а вторая – от другой.

Если скрученные провода слишком толстые и не влезают в отверстие клеммной коробки, можно припаять к ним небольшой проводник – обязательно медный и не менее 0,5 мм в диаметре.

Установка светильника или люстры своими руками может не только однократно сэкономить вам деньги, которые вы потратили бы на услуги электрика. Этот процесс знакомит вас с устройством механизмов вашего дома. В случае поломки, вы будете способны понять, что именно не так, и самостоятельно отремонтировать несложные элементы. А это уже плюс не только к экономии и хозяйственности, но и к самооценке.

Как подключить люстру с 3 проводами: пошаговая инструкция

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

1. Указатель напряжения
2. Пассатижи
3. Мультиметр
4. Нож
5. Изолента
6. Клеммная колодка
7. Маркер
8. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

• ноль – синий
• фаза – белый
• заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

[ads-pc-1][ads-mob-1]

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Схема подключения двухконтурной люстры

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Правила безопасности

Главное правило – соблюдать осторожность и быть максимально внимательными, когда проводится подключение не только освещения, но и любых других приборов в электросеть. Обязательно все питание перед началом работ должно быть отключено, чтобы избежать поражения током. Рекомендуется перед началом работ проверять, что в проводке отсутствует напряжение. Если для соединения используются скрутки, то их обязательно необходимо изолировать с помощью изоленты или специальных колпачков. Начинать работу надо, только если есть полная уверенность в своих силах, если её нет, то лучше доверить это дело опытным специалистам — так вы обезопасите себя и избавитесь от лишних проблем с монтажом освещения.

Замена потолочного светильника

Осветите свою жизнь – от выше .

По Мэтт Вебер

Замена нестандартного потолочного светильника не только обновляет внешний вид комнаты из-за внешнего вида нового светильника, но и способ, которым он излучает свет, также может существенно повлиять на атмосферу жилого пространства.От люминесцентных ламп с одной лампой до изысканных подвесок для столовой – потолочные светильники являются заметными элементами декора интерьера.

Стильные потолочные светильники варьируются от элегантных цепных люстр со сверкающими кристаллами и светильниками в виде свечей до более современных светильников трекового типа с несколькими регулируемыми лампами, которые работают от одной электрической коробки.

Независимо от стиля, при выборе заменяющего элемента главное внимание уделяется тому, чтобы коробка, потолок и проводка выдержали вес прибора.Для нового прибора, который весит примерно столько же, как старый, вероятно, будет достаточно существующей распределительной коробки. Однако, если замена тяжелее, возможно, потребуется заменить потолочную коробку, чтобы выдержать дополнительный вес.

Первым шагом при замене приспособления всегда является отключение источника питания. Затем поддержите приспособление и открутите крепежные винты из распределительной коробки.

Со старым

Для замены светильника не требуется присутствие электрика.Соблюдая несколько простых правил техники безопасности, домовладелец, сделавший сам, может легко заменить приспособление, хотя работа должна быть проверена профессионалом. Кроме того, уточните у местных властей, требуется ли разрешение.

Перед тем, как сделать первый шаг, выключите питание на блоке выключателя. Сделайте это, перевернув автоматический выключатель или открутив предохранитель. Используйте тестер напряжения, чтобы убедиться, что питание отключено.

При снятии старого приспособления используйте рабочую платформу, прикрепленную к лестнице, чтобы выдержать вес приспособления, пока вы снимаете крепежные винты с электрической коробки.Вывернув винты, снимите крышку коробки и отсоедините проводку. Провода должны быть скручены вместе и закрыты гайкой для проволоки. Для отключения достаточно открутить гайку проводов и раскрутить пары проводов.

Соберите различные компоненты нового приспособления в соответствии с инструкциями производителя.

Соберите приспособление

Организуйте компоненты светильника, включая навес, подвесное оборудование и т. Д. Поскольку потолочные светильники сильно различаются по стилю и конструкции, то же самое и с соответствующими компонентами и процессом сборки.Тем не менее, любой производитель качественного освещения прилагает инструкции по сборке для конкретной модели светильника, и обычно для этой работы не требуется ничего, кроме отвертки. Шнур светильника следует за цепочкой, периодически петляя через нее, чтобы шнур и цепь оставались связанными. Не забудьте продеть крышку коробки, новую монтажную ленту (которая ввинчивается в распределительную коробку) и любые другие необходимые детали на провод и цепь перед установкой.

Затем используйте комбинацию лестницы и рабочей платформы, чтобы выдержать вес приспособления.В конечном счете, высота вашего подвесного приспособления зависит от вас. Тем не менее, подвесные светильники часто располагаются над фокусными точками, такими как обеденный стол. В этой ситуации хорошее практическое правило – устанавливать приспособление на высоте около 30 дюймов над столом. Для этого помогает помощник, удерживающий приспособление на потолке, пока вы измеряете расстояние и соответствующим образом регулируете цепь. Чтобы укоротить цепь, просто отрежьте ее до нужной длины ножницами по металлу, а затем отрежьте провод на 6 дюймов длиннее цепи.

Подключите проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение гайкой для проводов.

Основы электромонтажа

В современной электропроводке отдельные провода объединены в кабель с оболочкой. Кабели «двухжильный с заземлением» имеют черный провод, белый провод и неизолированный провод заземления. Кабели «трехжильный с заземлением» (используемые с трех- и четырехпозиционными переключателями) имеют черный провод, белый провод, красный провод и неизолированное заземление.

Многие осветительные приборы не имеют черно-белого провода, и в этом случае поищите ребро на оболочке провода, чтобы определить нейтральный провод.

В старых домах проводка выполнена по принципу «ручка и трубка». Вместо кабелей, проводка «ручка и трубка» представляет собой двухпроводную систему, в которой отдельные провода изолированы тканью, обработанной белой или черной тканью.

Независимо от вашей системы электропроводки белый провод обычно является нейтральным проводом, а черный – проводом под напряжением или «горячим» проводом. Любые красные провода тоже горячие.Оголенные медные провода без оболочки являются проводами заземления. (Примечание: в некоторых случаях для монтажа проводки может потребоваться нагреть белый провод, и в этом случае он должен быть помечен черной лентой. Однако то, что он должен быть отмечен , не означает, что он был отмечен .)

После того, как провода будут правильно подключены, прикрутите монтажную пластину к распределительной коробке, затем установите кожух и контргайку.

Если в коробку входит только один кабель или один набор черных и белых проводов, то прибор находится в конце цепи.Это обычное дело – но не гарантируется – для потолочных светильников и позволяет использовать самый простой способ установки. Если два кабеля (или два набора черных и белых проводов) входят в коробку, прибор находится в середине цепи. Размещение светильника в цепи влияет на то, как он подключен. Если свет находится в середине цепи, вам придется скрутить несколько проводов вместе.

Заключительный этап – установка стекол и лампочек. Сбалансируйте светоотдачу, используя лампы меньшей мощности для светильников с несколькими розетками и используя лампы большей мощности для светильников с меньшим количеством розеток.

Эти общие инструкции по электромонтажу должны дать представление о том, как определить горячий и нейтральный провода кабеля питания. Однако у многих осветительных приборов на самом деле нет черно-белых кабелей, но все же важно подключить нейтральный провод цепи к нейтральному проводу светильника. Чтобы определить нейтральный провод, внимательно осмотрите шнур лампы; нейтральный провод обычно имеет белый выступ на оплетке в качестве индикатора.

Показанный светильник представляет собой четырехлучевую люстру Progress Lighting с отделкой под античную бронзу и травленым стеклом с водяными знаками.

Подключитесь

Все, что требуется для установки, – это отвертка, лестница и приспособления для зачистки проводов. Это может помочь прикрутить монтажную ленту к распределительной коробке, чтобы провода были близко друг к другу во время работы. Используя комбинированный инструмент для зачистки, зажмите провод в отверстии подходящего размера, сожмите, чтобы разрезать оболочку, и поверните и потяните, чтобы удалить примерно 3/4 дюйма изоляции с каждого провода. Совместите провода приспособления с проводами питания в соответствии с цветом оболочки (от горячего к горячему, от нейтрального к нейтральному), скрутите оголенные провода вместе по часовой стрелке и закрепите их гайкой для проводов, включенной в список UL.Установите лампочку и проверьте соединение перед установкой светильника. Если подсветки нет, возможно, соединение ненадежно, поэтому попробуйте еще раз. Как только свет заработает, добавьте дополнительную защиту соединения, обернув электротехническую ленту вокруг гаек.

Потолочные светильники бывают разных форм и размеров. Этот необычный светильник в форме шара имеет стеклянный дизайн с цветочным орнаментом, который в ночное время разбрасывает теплый пестрый световой узор по всему холлу.

Если вы еще не установили монтажную ленту, прикрутите ее к распределительной коробке.Затем прочно прикрутите резьбовой монтажный стержень цепи к монтажной ленте. Наконец, закройте распределительную коробку крышкой или «навесом» и закрепите ее на месте контргайкой, входящей в комплект поставки светильника.

Это все, что нужно для обновления современного освещения в интерьере.

Примечание редактора: Особая благодарность компании Progress Lighting за поддержку этого проекта. Посетите www.progresslighting.com.

---

Рекомендуемые статьи

Как заменить / установить светильник

Есть ли в вашем доме светильник, который вы хотите поменять? Не нужно вызывать разнорабочего или оплачивать Home Depot, чтобы они сделали это за вас.Не имея никакого опыта работы с электричеством, я смог быстро научиться выполнять эту быструю и простую задачу по обслуживанию дома, наблюдая за кем-то более способным, чем я, хотя бы раз. Сегодня я передаю вам эти знания.

Самое замечательное в замене осветительных приборов – это то, что это довольно универсальный процесс. Световые короба на вашем потолке имеют одинаковый размер, и всегда подключаются / отключаются одни и те же три провода. Нет необходимости исследовать вашу конкретную ситуацию, кроме того, чтобы убедиться, что размер самого приспособления хорошо вписывается в пространство, в котором вы его устанавливаете! В общем, вы можете пойти и купить любой светильник и поставить его в своем доме, где он уже есть.(Исключение составляют потолочные вентиляторы; у них есть дополнительный провод. Как правило, вы хотите установить новый потолочный вентилятор там, где он уже был.)

Эта статья предназначена специально для замены старых светильников на новые. Установить светильник в новом месте, где раньше не было света, – это попытка, которая обычно подходит только лицензированным электрикам.

Давайте приступим!

1. Выключите питание старого прибора.

Ваша первая задача – отключить питание прибора, который вы меняете.Это означает, что вы знаете, где находится ваша электрическая панель, и нажимаете правый переключатель. Когда вы это сделаете, оставьте включенным свет, который вы меняете, и когда он погаснет, вы поймете, что у вас правильный выключатель. (Ярлыки на панели тоже должны помочь, но по моему опыту они не всегда полностью точны.)

2. Снимите козырек, чтобы открыть доступ к проводке и крепежному оборудованию.

В приспособлении, которое я заменял, использовалось простое навинчивающееся кольцо для фиксации купола (и приспособления). Все приспособления разные, но независимо от того, что это, должно быть довольно легко понять.

Навес представляет собой округлое широкое покрытие, которое прилегает к потолку и скрывает некрасивую проводку и оборудование. Обычно купол удерживается каким-то винтом; просто открутите все имеющиеся механизмы и дайте куполу опуститься.

3. Отвинтите три провода: черный, белый и медный.

Три набора проводов, каждый из которых соединен красным соединителем.

Вкратце, когда вы устанавливаете светильник, вы подключаете три провода от светильника к трем проводам, установленным в потолке, а затем монтируете крепеж.Вот и все.

Красный колпачок соединяет провода от потолка с приспособлением и скручивает / откручивает, как и все остальное – левостороннее и плотно правое.

Итак, когда вы снимете козырек, вы должны увидеть три трех набора проводов – черный, белый и зеленый (или медный), которые необходимо отсоединить, чтобы удалить старый прибор. Отвинтите соединители проводов (красные части на изображении выше) и отделите проводку прибора от проводки потолка.

4. Снимите старый светильник.

То же изображение, что и выше, на этом показано, как снять осветительную арматуру. Как только провода будут отсоединены, открутите здесь, и крепление будет снято с потолка. Опять же, это может варьироваться в зависимости от осветительной арматуры, с которой вы работаете.

После того, как вы отсоединили провода, старый светильник, как правило, можно удалить. Универсального способа крепления к потолку или распределительной коробке не существует, но обычно это всего лишь один или два винта.Анкеры не используются, так как вы прикрепляете их к электрической коробке, которая прочно закреплена в потолке. Помогает иметь под рукой другого человека, особенно если это тяжелый и / или неудобный светильник.

5. Установите новый кронштейн (иногда).

Примерно так должен выглядеть ваш световой короб без приспособления.

Все светильники имеют коробку универсального размера с предварительно смонтированной проводкой в ​​потолке, от которой спускаются три электрических провода. Там будет какая-то опорная плита, служащая крепежом для вашего осветительного прибора.Это либо одинарный «ремешок» с «ниппельным» винтом (я слышу, как вы хихикаете…), либо круглый, более универсальный монтажный кронштейн. Во всех светильниках, которые я заменил, был ремешок, который я заменил новым монтажным кронштейном просто потому, что он прилагается к самому светильнику. Обратитесь к инструкциям по использованию вашего светильника для получения дополнительных указаний здесь, но если ваш светильник поставляется с новым кронштейном, вы должны его использовать.

Новая опорная плита. Два винта, крепящие его к потолку, находятся на универсальном расстоянии друг от друга.Вы также можете увидеть зеленый винт заземления (подробнее об этом ниже).

6. Подсоедините новые провода крепления.

У проводов, спускающихся с потолка, будут оголенные концы, а у новых проводов – потертые серебряные концы. Вы можете видеть это на изображении выше.

Скрутите «потертые» нити на конце нового черного провода с оголенным концом существующего черного провода, накрутите соединительный элемент и повторите то же самое с белым проводом. Медный (или зеленый) провод нового приспособления может немного отличаться; иногда он подключается к зеленому заземляющему винту, а иногда к выделенному медному проводу, идущему от потолка (электрическая коробка).Обратитесь к инструкциям по использованию вашего светильника и к вашей индивидуальной ситуации: если в потолок предварительно проложен медный провод, подключите к нему новый провод. Если у вас есть небольшой зеленый винт на монтажной пластине, оберните его новым медным проводом.

6. Закрепите новое приспособление и отрегулируйте длину (если есть цепь).

Если есть цепь для крепления, то есть она не прилегает к потолку, сейчас самое время отрегулировать ее до нужной длины. У каждого прибора есть свой механизм для этого, поэтому следуйте индивидуальным инструкциям.

Скорее всего, нужно протолкнуть лишнюю цепь / шнур в потолок или спрятать под навесом. Сделайте это и сейчас.

После всего этого вы можете закрепить новое приспособление, как правило, с помощью пары винтов на монтажной пластине. На мой взгляд, это намного проще, чем поставить новую вешалку для верхней одежды или закрепить тяжелую раму для фотографий.

7. Включите питание и проверьте новый прибор!

Если вы восстанавливаете питание, а свет не горит, скорее всего, белый или черный провода подключены не полностью.Вам нужно будет снять приспособление и осмотреть провода и соединения; Мне пришлось сделать это всего один раз среди горстки светильников, которые я установил.

Общие инструкции по электромонтажу – 20th Century Lighting

3. Если у вашего прибора есть оголенный провод заземления (провод без какой-либо изоляции), то место, где вы подключаете провод заземления, зависит от проводки в вашем доме. Никогда не подключайте оголенный провод заземления к токоведущему проводу. Если в вашем доме есть металлические электрические коробки, необходимо подключить провод заземления прибора к зеленому винту заземления на перекладине.Если ваш дом более новый или был недавно отремонтирован и в нем есть пластиковые электрические коробки, подключите провод заземления прибора к проводу заземления дома (голый медный провод без какой-либо изоляции).

4. Если у вашего прибора есть переключатель на задней панели, подключите черный провод переключателя к черному (силовому) проводу дома. Подключите белый провод переключателя к черному (или гладкому) проводу крепления. Белый (или ребристый) провод крепления подключается к проводу белого дома.

5. После установки нельзя оставлять оголенные провода (кроме оголенных проводов заземления, если таковые имеются).Зачищенные концы соединяемых проводов должны быть полностью закрыты проволочными гайками. Убедитесь, что вы не порезали, не поцарапали и не повредили изоляцию проводов прибора или изоляцию проводов дома во время установки.

6. Не оставляйте провода в контакте с острыми металлическими краями.

7. Используйте только лампочки правильного типа и не большей мощности, чем указано для вашего прибора. Использование ламп более высокой мощности или определенных ламп типа «декоратор» сократит срок службы светильника и может создать опасность возгорания.

8. Перед установкой лампочек выключите питание светильника на стене или выключите электрический выключатель.

9. Если ваше приспособление стало немного смещено во время транспортировки, вы можете часто «подправить» его обратно, слегка повернув его. Если это не сработает, позвоните нам для получения дополнительной информации.

10. Если у вас есть какие-либо сомнения относительно того, как установить светильник, или если светильник не работает должным образом, вам следует обратиться к местному лицензированному электрику.

11.Для установки приспособления могут потребоваться следующие инструменты и материалы:

a. Электрическое сверло и сверла

b. Отвертка с плоским лезвием

c. Разводной ключ или плоскогубцы

d. Инструменты для снятия изоляции

e. Кусачки

f. Гайки для проводов (не входят в комплект – размер зависит от количества и размера подключаемых проводов.

г. Крепежные винты поперечной балки (они должны быть предоставлены вместе с распределительной коробкой. [Если вам необходимо заменить их, попробуйте 8 / 32 x 1/2 “)

Как повесить светильник, когда провода крепления не имеют цветовой кодировки

Два провода могут быть без цветовой кодировки по трем причинам.Во-первых, она родом из страны, в которой не соблюдаются такие же электрические методы, как в США, а во-вторых, это антиквариат. 3 мая лампу переоборудовали в фиксированный светильник. Определите, какие провода являются горячими и нейтральными, чтобы прокладывать их безопасно. Вы можете найти некоторые подсказки на проводах, но если нет, вы можете провести простой тест. Проверьте провода. Если они сделаны из непрозрачного пластика, вы почувствуете это. из них имеет текстуру, когда один из них гладкий, а текстурная сторона нейтральна.Вы можете увидеть полоску на одном из проводов. Если это так, провод нейтральный. Если пластик прозрачный, провод на нейтральной стороне серебряный, а провод на горячей стороне – медный. После определения полярности подключите горячий провод к черному проводу цепи и нейтральный провод к белому проводу цепи. Отключите цепь, отключив соответствующий прерыватель цепи на домашней сервисной панели (коробка автоматического выключателя. Подтвердите выключение, используя нестандартные провода цепи. .Если маркировка отсутствует, временно подключите прибор, не устанавливая его, для проверки под напряжением, чтобы определить полярность провода.С помощью проволочной гайки подключите один из фиксированных проводов к черным (горячим) проводам цепи, а другой – к белым (нейтральным) проводам цепи. Прикоснитесь одним щупом вольтметра к верхней части гильзы патрона лампы (вместо маленького металлическая этикетка внутри розетки) и другой щуп к заземляющему проводу цепи, и пусть помощник включит питание на сервисной панели. Провод перевернут, если измеритель показывает положительное напряжение. Розетка должна оставаться нейтральной, когда питание включено, а измеритель должен прочтите “0”. “Примечание: в этом тесте не прикасайтесь к корпусу какой-либо частью розетки, так как существует риск поражения электрическим током.Снова выключите питание и проверьте его с помощью тестера цепей, чтобы убедиться, что питание отключено. Подключите прибор согласно результатам испытаний, подсоедините нейтральный провод прибора к белому (нейтральному) проводу цепи и подсоедините провод горячего прибора к черный (горячий) провод цепи. Зафиксируйте каждую пару проводов гайкой. Подсоедините провод заземления цепи к контакту заземления в приспособлении. Если нет, просверлите отверстия 3/16 дюйма в основании и затяните винты в винтах заземления. можно приобрести в любом строительном магазине. Подключите провод заземления к винту заземления.Прикрутите адаптер или перекладину к электрическому шкафу. Если вы этого не сделаете, вы можете использовать универсальную перекладину, предоставленную в строительном магазине. Привинтите приспособление к балке с помощью 3/16 дюймовых крепежных винтов. Плоскогубцы Бесконтактный тестер напряженияВольтметр или мультиметрПровод Гайки Сверло 3 / месяц-Дюймовый сверлильный винт / 16-Если вы скручиваете проволоку, приспособление для глажки дюймовой машины по-прежнему работает, но втулка розетки будет горячей, и любой, кто прикоснется к ней при замене лампы, получит удар. является нейтральным, и горячим только небольшой металлический лист внизу розетки.Если у вас есть прибор с тремя немаркированными проводами, что бывает редко, проконсультируйтесь с лицензированным электриком, у которого есть подходящее оборудование, чтобы проверить их. Если вы попытаетесь подключить его самостоятельно, вы можете пойти не так, как надо. Подключите заземляющий провод, который может вызвать пожар.

Эта статья поставляется китайским профессиональным производителем освещения, фабрикой по производству осветительных приборов EME, знакомой с хрустальными люстрами OEM и ODM. С 2004 года компания EME lighting обслуживает клиентов как изнутри, так и снаружи. Мастерская EME занимает площадь 66 000 квадратных метров, оснащена высокотехнологичным оборудованием для обработки света и управляется профессиональными инженерами по свету с более чем 25-летним опытом работы в области освещения.Круг ее клиентов пересекается с юга на север, с запада на восток, создавая глобальную сеть клиентов. Широко распространено освещение EME.

Осветительная продукция, поставляемая на фабрику освещения EME:

1. Люстры

2. Подвесные светильники

3. Настольные лампы

4. Настенные бра

5. Потолочные светильники

6. Торшеры

7. Архитектура Освещение

8. Универсальная служба индивидуального освещения

Приглашаем вас связаться с нами по поводу осветительной продукции, если лампы EME заинтересуют вас.

This ar

Как заменить светильник

Перед тем, как начать какой-либо электрический проект, отключите питание выключателем. Недостаточно просто отключить питание выключателем света. Как только соответствующий прерыватель выключен, включите и выключите свет, чтобы убедиться, что на свет не подается питание.

Светильники обычно крепятся к электрической коробке с помощью болтов или винтов.Сначала ослабьте крепеж, удерживающий ваше приспособление на месте (Изображение 1). Он должен отходить от стены или потолка. Если этого не произошло, его также можно зафиксировать герметиком. С помощью отвертки отделите светильник от поверхности, стараясь не повредить стену или потолок. После того, как прибор отключится, он все еще будет подключен к электрическим проводам. Если ваш прибор был прикреплен к электрической коробке с помощью кронштейна, отвинтите или открутите также кронштейн (Изображение 2).

Перед тем, как отсоединить провода, используйте детектор тока, чтобы убедиться, что к прибору не поступает электрический ток.Ваш старый прибор должен быть подключен с помощью трех проводов: горячего (черный), нейтрали (белый) и заземления (медь). Отсоедините каждый из проводов. Обязательно держите приспособление, пока отключаете провода; он должен упасть после отключения всех трех проводов.

Ваш новый светильник должен поставляться с кронштейном, который крепится к электрической коробке. Многие светильники поставляются с универсальным кронштейном, который можно прикрепить к разным типам электрических коробок.С помощью отвертки прикрепите кронштейн к распределительной коробке.

Как и ваша электрическая коробка, ваше устройство должно включать один горячий (черный) провод, один нейтральный (белый) провод и один заземляющий (медный) провод. Подключить прибор так же просто, как соединить черный цвет с черным, белый с белым и медный с медью. С проводов в вашем приспособлении может быть уже снято часть изоляционного покрытия и обнажена металлическая оплетка. Если обнажается примерно полдюйма провода, вы готовы двигаться вперед и устанавливать соединение.В противном случае с помощью плоскогубцев электрика снимите примерно полдюйма изоляции, чтобы обнажить металлический провод. Когда у вас будет достаточно провода для работы, сначала подключите два черных провода с помощью прилагаемой гайки. Если в вашем приспособлении нет проволочных гаек, вы можете купить их в местном хозяйственном магазине. Затем подключите два белых или нейтральных провода. Примечание. Каждая розетка в вашем новом приборе будет иметь свой собственный набор проводов. Каждый из них должен быть связан вместе внутри приспособления и прикреплен к одной проволоке.

Наконец, подключите два заземляющих провода. Возможно, в вашей электрической коробке нет заземляющего провода. Значит, электрик решил заземлить саму коробку. В таком случае все, что вам нужно сделать, это прикрепить заземляющий провод в приспособлении к самой электрической коробке. Ваш монтажный кронштейн должен содержать небольшой винт (обычно зеленый), сделанный специально для этой цели. С помощью плоскогубцев электрика сделайте U-образный изгиб на проводе заземления, который будет плотно прилегать к винту заземления (Изображение 1).Оберните изогнутую проволоку по часовой стрелке вокруг винта и затяните с помощью отвертки. Теперь ваш прибор правильно подключен (Изображение 2).

Используйте предоставленное оборудование, чтобы прикрепить прибор к монтажному кронштейну и распределительной коробке. Существует много разных типов соединений, но в большинстве случаев используются болт и декоративная гайка. Поместите приспособление на болт в монтажном кронштейне и закрепите его декоративной гайкой, входящей в комплект (Изображение 1). Затяните болт рукой.Использование гаечного ключа может повредить гайку и удалить покрытие. Наконец, вкрутите лампочки и закрепите все оборудование или экран на вашем приспособлении (изображения 2 и 3).

Вы готовы снова включить питание на источнике. Включите выключатель, и все готово. Теперь, когда вы увидели, как легко заменить светильник, в других комнатах следует ожидать изменения освещения. Будьте осторожны, выключите питание и сделайте это.

23 – Понимание 2-проводных и 3-проводных систем освещения – Vesternet

Вы часто будете видеть, что мы говорим о 2-проводных и 3-проводных системах освещения.Это важный момент, поскольку многие продукты, такие как реле, не могут работать, если они установлены в 2-проводную систему.

Это примечание по применению объясняет разницу между 2-проводными и 3-проводными системами освещения и помогает понять, какая версия у вас установлена.

Во-первых, что мы подразумеваем под 2-проводными и 3-проводными системами. Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на переключателе света, а 3-проводная система включает нейтраль на переключателе.

Двухпроводные системы освещения

Это самая распространенная система освещения в Европе, ее используют почти все дома, особенно в Великобритании и странах Северной Европы.

Термин немного сбивает с толку, поскольку система фактически включает три провода. Однако третий провод, который обычно имеет желто-зеленый рукав, является заземляющим проводом. Земля – ​​очень важная часть электрической системы, и все выключатели, приборы и освещение должны быть правильно заземлены. Но для простоты мы игнорируем заземляющий провод при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших световых цепей.

Двухпроводная система включает два провода – под напряжением и под напряжением.

Рисунок 1 : Стандартная 2-проводная система освещения.

Стандартная двухпроводная схема освещения показана на Рисунке 1. Коричневый провод находится под напряжением (также известен как постоянное напряжение), он подводит питание к коммутатору. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда он и получил свое название).
Примечание – коммутируемый ток имеет коричневую гильзу, это подчеркивает, что провод на самом деле является проводом под напряжением, даже если он синий, это гарантирует, что его не перепутают с нейтральным проводом.Если у вас двухклавишный или трехклавишный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая гильза, так как они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает нейтраль на коммутаторе, а также провода под напряжением и коммутируемые провода под напряжением.

Рисунок 2 : Один пример 3-проводной системы освещения.

Пример 3-проводной схемы освещения показан на рисунке 2.Один кабель «2-жильный + земля» подает напряжение и нейтраль к задней панели переключателя, второй кабель выводит нейтраль и коммутируемое напряжение на свет.
Примечание – нейтраль не подключена к фактическому переключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как мне узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или вашему дому более 3-5 лет.

Вы можете проверить следующие пункты:

• Все ли провода подключены к переключателю?
• На всех проводах есть коричневая гильза?
• Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система.
• Есть ли у вас два синих, черных или серых провода, идущих к блоку разъемов? В таком случае у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.

Как мне узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система, как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

У каждого продукта, который можно использовать в системе освещения, есть значок, чтобы вы могли быстро увидеть, в какой системе он предназначен для работы.

	Работает в 2-проводной системе, не требует подключения нейтрали (полная информация выше).
	Работает в 3-проводной системе, требуется нейтраль (полная информация выше).

Связанная информация

Как правильно подключить люстру к пульту ДУ.Как установить потолочную люстру

Как установить и соединить люстру потолочную своими руками, схема подключения люстры.

Потолочный монтаж, именуемый люстрой, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать настенный светильник. Люстра располагается, как правило, посередине потолка, насколько возможно равномерно распределенный поток света. Неподвижные люстры либо подвешивание на крючок, либо с помощью специальных дюбелей на жестком креплении, где в этом случае есть два варианта, как установить люстру:

1.К месту подводки проводов электропитания от потолка закрепите специальную планку, которая входила бы в конструкцию люстры. Планка Это нужно сделать так, чтобы ее можно было снять с помощью откручивания двух саморезов с декоративными головками. После прикрепления планки к потолку прикрепляют подводящие провода, надевают корпус люстры и затягивают шурупы.

На потолках в старой планировке квартиры часто бывают большие отверстия, в которые ранее устанавливались крючки для подвешивания люстр.В этом случае достаточно сдвинуть немного место специальных крепежных планок, чтобы отверстие для крепления крючка люстры закрылось после установки.

Схема крепления люстры к потолку. Как правильно установить люстру.

Вот что сделало установку из популярных сегодня бюджетных вариантов. Установка люстр желательна не поодиночке, а вместе, используя устойчивую стремянку.

2. Несколько иначе смонтированы тяжелые люстры, в которые часто можно вставить трансформатор.Как правильно установить потолочную люстру такой конструкции, мы сейчас тоже разберемся. Конструкция такой люстры состоит из двух частей – внешней панели с разным количеством патронов, предназначенных для электротехники, и массивного основания для управления ПРА (что, впрочем, в последнее время нечасто встречается) и понижающего трансформатора. Сначала используйте три или четыре дюбеля для крепления к основанию потолка.

Затем подключите два провода питания. Подключите выводы к подключенному к трансформатору (точнее, его первичной обмотке) контактной клемме.Эти контакты легко определить визуально, так как это намного более тонкие провода вторичной обмотки. В случае с третьим заземляющим проводом его необходимо подключить к люстре. Затем наденьте на основу внешнюю панель и закрепите шурупами с декоративными головками.

И в том, и в другом случае перед установкой необходимо обязательно снять все легкобящиеся компоненты – электрические лампы, диффузоры, хрустальные отражатели. После установки и подключения люстры можно смело прикручивать или вставлять светильники, чтобы проверить их работоспособность во всех существующих условиях эксплуатации.По крайней мере в нем должны быть установлены все легкобящиеся и хрупкие детали.

Наверное, проще всего установить и подключить люстру, которая вешается на крючок. После того, как люстра будет установлена ​​на крючок, нужно только подсоединить к ней питающие линии, приподнять заглушку, положение, закрывающее электрическое соединение и крючок, и надежно зафиксировать заглушку в этом положении. Затем вы можете свободно крутить электрические лампы и производить проверку их работоспособности. По крайней мере, там же установлены и хрупкие легкобящиеся части.

Как правильно подключить провода к потолочной люстре

В комнатах, спроектированных в старые добрые советские времена – будь то «Ленинградка», «Сталинка», «хрущевки» или другие типы квартир – люстр, как правило, много соединяет легче, чем в районах современных построек. По окончании демонтажа старой люстры в середине потолка обычно наблюдается отверстие для крючка, а от него или вокруг него торчит несколько проводов. Если снять крышку двухклавишного переключателя, обычно находящегося на стене, то также увидим, что он подключен к тому же количеству проводов, которое торчит из отверстия в потолке (чаще всего – трех проводов).Смотрите нашу статью, как установить и подключить выключатель открытой и скрытой проводки.

Если в стене стоит однокнопочный выключатель, то третий провод должен быть где-то рядом, я просто отложен и изолирован. Скорее всего это означает, что демонтированная люстра имела только один режим освещения, а подключенных к ней было три провода, которые выходят из потолка, всего два. В старых домах чаще всего в коридоре, спальне, кухне, ванной и туалете от потолка можно просунуть только два провода. Это означает лишь то, что альтернативы нет и должны быть подключены одномодовые люстры.

Однако большинство люстр, произведенных в Советском Союзе, работали с тремя режимами освещения:

1. Режим неяркого освещения – когда только центральный светильник. В случае, если в светильнике отсутствует центральная лампа, лампа горит нижней частью сбоку.
2. режим умеренного яркого света – когда не работает центральный фонарь, а горит боковая. При отсутствии центральной лампы в светильнике горит большая часть светлой стороны.
3. режим полной яркости – при работе на полную мощность все светится.

Люстра, работает в трех режимах, состоит по существу из двух электрических входов, каждый из которых представляет собой группу электрических ламп, соединенных параллельно друг другу. кстати, один провод, выходящий из трех ламп, общий. В случае возникновения напряжения между любыми двумя другими проводами и общим проводом начинают работать обе группы.

Схема подключения люстры к проводу. Как правильно подключить провода к люстре.

Если сеть однофазная, напряжение возникает между рабочей и нулевой фазами.В случае постоянного подключения к общему проводу нулевой люстры и подачи рабочей фазы через двойной переключатель на два других провода аналогично может быть осуществлено соединение. Если есть постоянное подключение к общему проводу люстры с фазой, причем, что после переключения на два других провода подавался рабочий ноль – люстра с этим соединением тоже работала бы, однако такое соединение нельзя назвать хорошим, т.к. возможно поражение людей электрическим током, при необходимости заменить перегоревшие лампы, а также выключить выключатель.

Следовательно, принципиальной является необходимость найти общий провод трех проводов, выходящих из потолка. Как это сделать? Можем рассмотреть самые эффективные способы:

Проще всего аккуратно развести провода в стороны, а затем перевести два клавишных переключателя в состояние «включено». Взяв индикатор отвертки, поочередно касайтесь оголенных концов каждого из трех проводов. В случае искры зажигания в отвертке на двух проводах и отсутствии третьего можно предположить, что разводка правильная, третий провод, прикосновением к дисплею, на котором отвертка не загорается свет, это общий.

Для максимальной уверенности администрация сайта с ремонтом квартиры в новостройке своими руками рекомендует выключить и выключатель, и ключи второй раз для проверки наличия напряжения, касаясь концов проводов. Если все в порядке, индикатору негде светить, так как выключатель размыкается и набухает фазная электрическая цепь.

Индикатор также может загореться при прикосновении к оголенному проводу на конце выключателя. Это может означать, что у них не совсем правильная разводка и что провод обычный.

Если у вас есть подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложными, но они будут более надежными. Например, можно использовать мультиметр, специальный измерительный прибор. Необходимо установить прибор в положение, в котором измеряется напряжение переменного тока и переводится в рабочее положение хотя бы одной кнопкой переключателя.

Затем щупами мультиметра проверните оголенные концы проводов. Отверните вниз в сторону двух проводов, не перемыкая их, переключите ключ зажигания в положение «выключено», а другой – в состояние «включено».Напряжение между двумя изогнутыми проводами исчезнет.

Третий оставшийся датчик из проводящего измерительного щупа и другой щуп, в свою очередь, касаются концов двух изогнутых проводов. Где есть напряжение на контактном проводе, чтобы разделить и. Следует отметить особый путь.

Осталось только найти на люстре общий проводник. Для этого прикрутите лампочку и поверните мультиметр, чтобы измерить сопротивление между концами трех проводов, выходящих из люстры.Таким образом, необходимо найти два провода, среди которых будет наибольшее сопротивление. Ни один из них не может быть общим, так как как раз третий провод в данном случае является общим проводом.

Определив общий провод, можно подключить люстру справа. Предварительно полностью в квартире отключите напряжение и подключите клеммный разъем (способы подключения электрических проводов см. В нашей статье) провода люстры с питающим концом, выступающим из потолка.

Присоедините люстры из проволоки через концевой соединитель.

При наличии дополнительных люстр четвертый провод (обычно это желто-зеленая изоляция и заземленный) этот провод не будет подключаться, а просто изолирован. Проверить работу лампы после напряжения. Если все было сделано правильно, люстра должна работать нормально.

В современных комнатах из потолка часто не торчат три, а четыре провода и четвертый провод – это земля. Этот желто-зеленый провод прикреплен к корпусу лампы через провод того же цвета, который выходит из него.Проблемы могут возникнуть, если все четыре провода, торчащие из потолка одного цвета – тогда нужно искать еще и провод заземления.

Для этого необходимо сначала выключить панель на индукционной машине. Затем довольно длинный кусок провода, один конец которого очищен и освобожден от изоляции, прикрепляют к щупу мультиметра, другой его зачищенный и высвобожденный конец запорного клапана наматывают на неокрашенную часть аккумулятора. Переведите мультиметр в режим измерения сопротивления и проверьте щупом поочередно все четыре провода.Там, где измеритель покажет сопротивление (которое все равно будет очень маленьким), это провод заземления.

Как подключить люстру к пульту, на пульте.

Пожалуй, самыми современными бытовыми осветительными приборами являются люстры, которые оснащены пультом дистанционного управления. Конструкция этой люстры, как правило, состоит из нескольких ламп (чаще всего светодиодных) и контроллера, который является управляющим устройством. такие лампы, кстати, могут выполнять не только функцию освещения, но и выполнять функции таймера или цветомузыкального мультипрограммного устройства.Они специально прикреплены к панели управления. Однако для некоторых людей это забывчивое, на первый взгляд бесспорное преимущество может превратиться в недостаток, потому что они всегда забывают и теряют пульты управления, переходя из комнаты в комнату.

Поэтому некоторые люстры снабжены двумя пультами дистанционного управления – собственно выносным и стационарным основанием, выполняющим функцию поиска. Установлена ​​и подключена стационарная базовая консоль на стене вместо выключателя. Вам стоит воспользоваться функцией поиска, и «потерянная» панель будет быстро найдена благодаря встроенному в ее структуру зуммеру.

Теперь подробнее рассмотрим, как правильно подключить люстру с пультом к проводам и переключателям, а потом рассмотрим, как установить потолочную люстру. Достаточно легко к сети в старых домах подключаются люстры с помощью всего одного пульта ДУ. Заземление подключать не нужно, достаточно подключить только заземление и любые два других провода. провод, который не подключен, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и заземления корпуса светильника.Настенный выключатель можно оставить на своем месте, если он постоянно включен, или убрать все. Если они чистые, два провода на месте переключателя должны быть соединены друг с другом.

Впрочем, если есть еще и стационарный пульт, все тоже не так уж и сложно. Для нормальной работы стационарного выносного напряжения требуется двести двадцать вольт, поэтому необходимо убедиться, что именно такая мощность. Для начала нужно отключить питание на распределительном щите, демонтировать выключатель на стене, аккуратно разложив по бокам концы провода, который был подключен к выключателю.

На потолке затем соединяется совместно с одним из двух оставшихся проводов (естественно, не только с землей) и включается питание. Между оголенными концами проводов следует приложить небольшое напряжение, которое можно измерить мультиметром.

Проверка напряжения мультиметром.

провод, между которыми напряжение, присоединить к клеммам L и N на стационарном пульте, оставшийся провод подключить к клемме «выход» (правда, он может быть обозначен другим способом, для этого необходимо прочитать инструкция, которая прилагается к люстре).В случае клеммы PE нет необходимости никуда ее подключать. Для спаренной проводки потолочный провод соединяет один из проводов, с одинарным – второй, а с землей – третье заземление, если такое, конечно, у него есть.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат электронный блок управления. Это устройство позволяет осуществлять перебор различных режимов освещения, в том числе отрезать часть групповых люстр. Иногда электронные контроллеры продаются вместе с пультами дистанционного управления в розницу и стоят относительно недорого, и их можно приобрести отдельно от люстры.

Если поменять проводку люстры так, чтобы подключить их через контроллер, кроме того, можно добиться режимов удаленного подключения, можно улучшить функциональность такой схемы за счет того, что увеличится количество ее режимов. Если у нас двухклавишный переключатель позволяет управлять двумя ветвями схемы, то контроллер может контролировать до шести ветвей посередине (при увеличении числа!). В качестве примера ниже показана схема подключения технологической люстры, состоящая из пяти светильников.

Контроллер подключения с дистанционным управлением для люстр. Как подключить люстру – схема.

Так как корпус у люстры небольшой, его легко скрыть крепление, по крайней мере, в то самое отверстие в потолке, которое предназначено для крепления крючка. Теперь вы знаете, как правильно установить потолочную люстру и как правильно подключить люстру с пультом и без него. Помните:

Все работы, при которых необходимо касаться оголенных проводов, выполняются при отсутствии напряжения!

.
