инструкция по правильной работе с прибором при проведении различных измерений

При работе с электроникой и проводами нередко возникает необходимость измерить постоянную и переменную силу тока, напряжение, сопротивление и прочие параметры сети. Чтобы не покупать для этого кучу различной аппаратуры, был изобретён мультиметр. Подключить и использовать этот небольшой и простой в применении прибор может любой электрик-любитель в домашних условиях.

• Виды приборов
• Принцип и режимы работы
• Измерение различных величин
  • Общие правила
  • Сила тока
  • Сопротивление элементов цепи
  • Постоянное и переменное напряжение
• Дополнительные возможности

Виды приборов

Мультиметры бывают цифровыми и аналоговыми. Первые являются более современными, точными и удобными, но последние всё ещё используются из-за того, что при некоторых измерениях электрические устройства просто перестают работать. В функции прибора всегда входит вычисление напряжения, тока и сопротивления.

Помимо этой программы-минимум производители разных моделей часто добавляют дополнительные возможности, среди которых:

• измерение дополнительных величин: объёма конденсаторов, частоты тока, индуктивности, температуры, электрической ёмкости, некоторых параметров полупроводниковых триодов;
• прозвонка диодов;
• автоматический выбор предела измерений;
• звуковой пробник;
• встроенный генератор простых частот для проверки исправности линий передачи или усиления сигналов;
• возможность проверить цепь на короткое замыкание и целостность проводов;
• фиксирование и запись результатов;
• возможность подключить прибор к компьютеру, передавать данные измерений сразу на него и сохранять в цифровом виде.

В продаже также имеются щупы-«насадки» к мультиметрам в виде клемм, плоскогубцев, зажимов, иголок разной длины и толщины, а также других форм для более удобного использования устройства в разных ситуациях.

Большинство электриков-любителей и домашних мастеров используют мультиметры из серии M-830 и DT-830. Это довольно дешёвые устройства со средним классом точности (1%) и разрядностью в 3,5. Номер модели показывает новизну модификации прибора, но отличия в функционале довольно незначительны и не будут особо заметны при проведении измерений дома. Работа со всеми из них проводится по одной и той же схеме — общие инструкции и порядок действий не отличаются, разница только в дополнительных возможностях.

Принцип и режимы работы

В верхней части устройства можно увидеть ЖК-дисплей из семи сегментов, на который будут выводиться результаты работы. Ниже расположена приборная панель, в центре которой находятся переключатель, контролирующий тип и диапазон измеряемой величины. По умолчанию он стоит на позиции Off.

От неё по часовой стрелке идут секции для следующих режимов работы:

• V~ — определение переменного напряжения. Максимальная величина может составлять 200 или 600 вольт.
• A- или ACV — измерение постоянного тока. Пределы могут быть 200 или 2000 микроампер, а также 20 или 200 миллиампер. На некоторых моделях присутствует секция для высоких значений до 10 A.
• A~ – переменный ток. Режим имеется не на всех приборах.
• Значок динамика — прозвонка проводки. Реагирует характерным звуком, если сопротивление на участке меньше определённого значения.
• Символ анода и катода — проверка исправности и полярности диода. Показывает разницу в его плюс-минус переходе.
• Ω – определение сопротивления. Режимы диапазонов: 200 и 2000 Ом, 20, 200, и 2000 кОм.
• V- или DCV — определение постоянного напряжения. Имеет пять предельных значений: 200 и 2000 мВ, 20, 200 и 600 В.

Могут быть и другие обозначения, которые будут указаны в инструкции к определённой модели. Ниже панели управления находятся разъёмы устройства:

• Верхнее гнездо 10 A. К нему подключается плюсовой щуп при измерениях тока значением до 10 ампер.
• Среднее гнездо с обозначением VΩmA или подобным — для плюсового провода во всех остальных режимах.
• Нижнее гнездо COM — разъём для общего или минусового провода во всех случаях использования устройства.

Кроме того, слева от них находится разъём для проверки транзисторов, если у прибора имеется такая функция. Ещё бывает дополнительное гнездо для измерения микротоков значением до 200 мкА.

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

• Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения.
• Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам. Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание.
• При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры. Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя.
• При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается. Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки. Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы.

Постоянный и переменный ток измеряются одинаково. Если указать неверный тип, то прибор не будет показывать никаких цифр.

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Когда прибор при попытке измерить эту величину выдаёт 0, диапазон измерений необходимо уменьшить. А если на дисплее будет отображаться 1, ol или over, то, наоборот, увеличить. Устройству эти процедуры никак не вредят.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

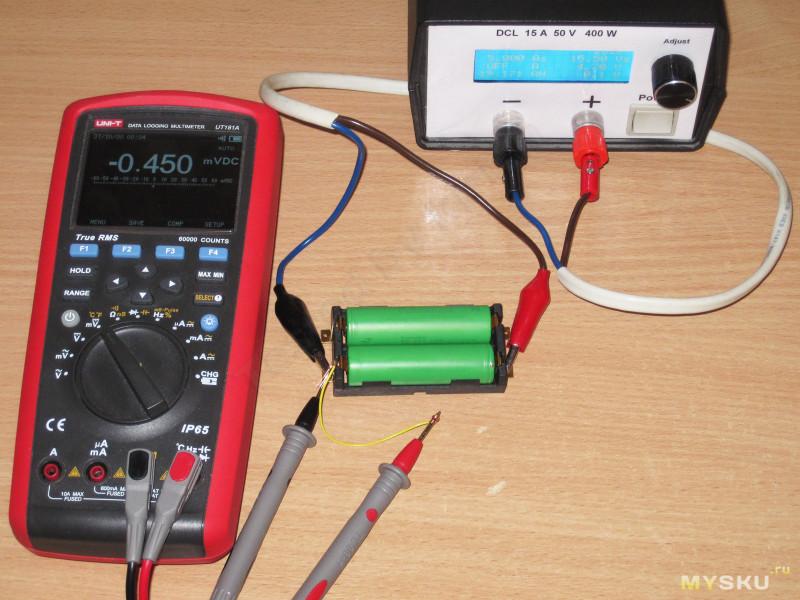

Мультиметр нужно подключать к измеряемому элементу цепи параллельно, касаясь его щупами с двух сторон. Прибор измерит разницу потенциалов и выведет на экран вычисленное с помощью неё напряжение. Если это значение будет отрицательным, значит, чёрный щуп подключён к катоду.

Дополнительные возможности

Разобравшись, как правильно пользоваться мультиметром для вычисления основных величин, можно переходить к изучению дополнительных функций прибора. Самая востребованная из них — это определение целостности проводов с помощью так называемой прозвонки. Провести эту процедуру несложно. Сначала нужно поставить стрелку прибора на соответствующий режим — обычно он обозначен изображением динамика или звуковых волн. Затем подключить щупы (чёрный в нижнее гнездо, красный — в среднее) и расположить их по краям цепи.

Если она целая, то устройство издаст звуковой сигнал.

Питание на участке перед проведением проверки нужно отключить. Помимо вычисления неполадок с помощью этой функции можно проверить то, какие провода соединены между собой в квартире, где проходит несколько кабелей с изоляцией одного цвета.

Мультиметром также можно проверить исправность диода. Если у конкретной модели прибора не предусмотрено для таких целей отдельной функции, это можно сделать в режиме определения сопротивления или прозвонки. Чёрный щуп нужно подключить к отрицательному концу диода, а красный — к положительному. Сопротивление должно присутствовать только в одном из них. Если оно есть в обоих направления или отсутствует вообще, то диод несправен.

Сложнее дело обстоит с проверкой светодиода. Он начинает работать только при поступлении тока в определённом диапазоне напряжения, потому при обычной проверке значения могут не подойти. Для того чтобы достоверно проверить его, понадобиться мультиметр с разъёмом для подключения транзисторов. Включать светодиод нужно «плюсом» в отверстие C (collector) и «минусом» в E (emitter) на секции NPN и наоборот на PNP. Если он исправен, то начнёт светиться. Определить положительный и отрицательный электроды у светодиода можно по их длине — «минус» обычно короче, чем «плюс».

У некоторых мультиметров есть функция проверки ёмкости конденсатора. Её диапазоны бывают в значениях от 2 нФ до 20 мкФ, а принцип проведения измерений ничем не отличается от прочих. Если таковой нет, то косвенно проверить исправность этого устройства можно с помощью режима определения сопротивления. Предел измерения нужно выставить на 20—2000 кОм, а щупы подключить к конденсатору.

Если он работает, то сопротивление сначала будет на нуле, но затем начнёт медленно увеличиваться, пока не дойдёт до максимального значения, и прибор не покажет цифру «1». Однако, такой способ ненадёжен — он не показывает ёмкость устройства и не может определить, справиться ли конденсатор с напряжением.

Раз в год рекомендуется проверять на точность сам мультиметр. Для этого нужно измерить им сопротивление, ток и напряжение в калибровочных схемах, где это значение заранее известно. Делается такая процедура в лабораториях, но многие домашние мастера считают, что для работы с бытовыми электроприборами такая точность не нужна, и пренебрегают ею.

Как пользоваться мультиметром

Подробности

Категория: Начинающим

Опубликовано 13.09.2016 08:48

Автор: Admin

Просмотров: 3309

Мультиметр – миниатюрный прибор, предназначенный для проведения измерений различных электротехнических параметров, а так же для проверки полупроводниковых приборов и электронных компонентов. Грубо говоря, мультиметр такое же средство измерения как линейка или, например весы, только измеряет он не сантиметры и граммы, а Омы, Вольты и Амперы. Кстати, о том, что измерять он может несколько величин, свидетельствует приставка «мульти».

• Возможности мультиметра
• Напряжение, ток, сопротивление
• Постоянный и переменный ток
• Параллельное и последовательное подключение
• Обозначения на передней панели мультиметра
• Символы на мультиметре и их назначение
• Измерение напряжения
• Измерение силы тока
• Измерение сопротивления
• Прозвонка цепи
• Проверка диодов

Внешний вид прибора показан на фотографии. Как видно, на его передней панели установлен большой переключатель. С его помощью осуществляется выбор параметра, а так же предел измерения. Кроме того, мультиметр имеет жидкокристаллический дисплей, на котором высвечивается результат измерений. О том, как пользоваться мультиметром пойдет речь в этой статье.

Справедливости ради стоит отметить, что необязательно индикация в мультиметре жидкокристаллическая. На рынке до сих пор продается множество устаревших моделей, имеющих стрелочную шкалу. И хотя эти приборы не обладают такой точностью как цифровые, и ими не так удобно пользоваться, многие радиолюбители именно их и предпочитают. И все же, в этой статье речь пойдет именно о приборах с жидкокристаллической индикацией.

Возможности мультиметра

Все мультиметры, без исключения, позволяют измерять напряжение ток и сопротивление. Более подробно об этих величинах будет изложено ниже. Кроме того большинство приборов снабжены пробником цепей,в некоторых мультиметрах есть возможность иземерния температуры. Пробник цепи позволяет быстро установить целостность проводника. В том случае, если сопротивление цепи будет менее 30 Ом, раздастся звуковой сигнал. Это очень удобно – нет надобности смотреть на индикацию, а величина сопротивления, при проверке элементарной цепи, не так важна.

Еще одна полезная функция мультиметров – проверка полупроводниковых диодов. Тот, кто работал с ними, знает, что диод пропускает ток в одном направлении. Если проводимость есть и в другом, значит прибор неисправен. Мультиметр анализирует эти параметры и выдает результат на экране. Кроме того, в том случае, когда на корпусе диода нет маркировки, с помощью тестера легко можно установить его полярность. К сожалению, данная функция есть далеко не у всех мультиметров.

Более дорогие и продвинутые модели приборов имеют возможность измерять такие величины как индуктивность катушек и емкость конденсаторов. Но так как это могут только специальные мультиметры, то в этой статье они рассматриваться не будут.

Напряжение, ток, сопротивление

В этом разделе, небольшой ликбез для тех, кто ранее не был знаком с этими величинами. Сразу стоит заметить, что для их измерения придуманы специальные величины. Если провести аналогию с расстоянием, то оно будет измеряться в метрах и обозначаться английской буквой “m”. Точно такие же сокращения придуманы и для электрических величин.

Напряжение это та сила, которая заставляет ток течь по проводнику. Чем выше напряжение, тем быстрее движение электронов. Напряжение принято измерять в вольтах, сокращая до большой буквы «В». Но так как на рынке невозможно найти мультиметр с русифицированной передней панелью, на ней нужно искать английскую “V”.

Интенсивность протекания тока через электрическую цепь определяется его силой. Здесь уместно употребить сантехническою аналогию представить электрическую цепь в виде трубы заполненной водой. Высокое давление в этой трубе, еще не повод для того, чтобы вода по ней текла. Может быть на другом конце трубы просто закрыта задвижка. И по мере ее открытия, скорость потока будет увеличиваться. Вот эта скорость, в электрической цепи, и будет силой тока. Измеряется она в амперах «А».

Сопротивление показывает насколько трудно току пройти тот или иной участок электрической цепи. Вернувшись к водопроводной аллегории сопротивление можно сравнить с каким-то узким участком трубы, например засором. Чем меньше диаметр трубы в этом месте ( читай больше сопротивление) тем меньше скорость водяного потока (сила тока). Это очень хорошо проиллюстрировано на веселой картинке. Единицей измерения является Ом, который обозначается греческой буквой омега (?).

Постоянный и переменный ток

Direct current –для тех, кто знает английский, перевести не составит труда. Дословный перевод, направленный ток. Это электрический ток, который течет в одном направлении. В русском языке он получил название постоянного. Большинство мелких домашних приборов работает на постоянном токе. Его выдают батарейки всех классов и размеров, автомобильные и телефонные аккумуляторы. Постоянному току присвоена аббревиатура DC.

В зависимости от производителя на мультиметре соответствующие позиции могут обозначаться либо DCA и DCV (измерение постоянного тока и напряжения соответственно), либо “A”и”V” , а рядом черта и под ней пунктир.

Переменный ток (Alternating current) меняет свое направление десятки раз в секунду. К примеру, в домашних розетках частота составляет 50-т герц. Это означает, что направление тока меняется 50 раз в секунду. Но не стоит, не имея опыта и знаний по технике безопасности пытаться померить высокое напряжение в розетке. Это очень опасно.

Переменный ток получил аббревиатуру “AC”. На переключателях мультиметра возможны 2 варианта:
“ACA” и “ACV” измерение переменного тока и напряжения;A ~ и V~.

Измерение постоянного напряжения имеет свои нюансы – обязательно нужно соблюдать полярность. Это особенно актуально для стрелочных приборов. У них в этом случае может выйти из строя измерительная головка. Цифровые – переносят это безболезненно, просто на экране появляется знак минус. Это обязательно нужно учитывать, перед тем как пользоваться мультиметром в режиме измерения напряжения.

Параллельное и последовательное подключение

При работе с мультиметром очень важно знать, как подключать его при измерении. Возможны всего два варианта: последовательно или параллельно, в зависимости от того, какую величину нужно измерить. При последовательном подключении через все элементы цепи протекает один и тот же ток. Следовательно, последовательно, еще говорят «в разрыв цепи», нужно мерить силу тока. Если рассмотреть параллельное соединение, то здесь к каждому элементу приложено одинаковое напряжения, и став щупами параллельно любому из них можно его померить. Итак, напряжение меряется параллельно, ток – последовательно, это нужно запомнить и никогда не путать.

На рисунке показаны схемы параллельного и последовательного соединения. Следует обратить внимание, что при последовательном, ток, протекающий через каждый из элементов, будет одинаковы, если их сопротивления будут равны. Это же условие обеспечит равное напряжение через элементы, в случае параллельного соединения.

Обозначения на передней панели мультиметра

Не опытного пользователя хитрые символы, нанесенные на главный переключатель мультиметра. Но здесь нет ничего сложного, достаточно только вспомнить, как обозначаются единицы измерения напряжения, тока и сопротивления:

• Вольт – “V”;
• Ампер – “A”;
• ОМ – “Ω”

Все производители без исключения используют только эти значки. Правда, есть одно но. Не всегда приходится измерять целые величины. Иногда результат составляет тысячные доли единицы измерения, а иногда, наоборот – миллионы. Поэтому в мультиметр внесены соответствующие пределы измерения и производители для их обозначения используют метрические приставки. Основных всего четыре:

• µ ( микро) – 10-6 единицы измерения;
• m (мили) – 10-3 единицы измерения;
• к (кило) – 103 единиц измерения;
• М (мега) – 106 единиц измерения.

Эти префиксы добавляются к основным единицам измерения и в таком виде нанесены на переключатель режимов работы прибора: µА (микроампер), mV(милливольт), кОм(килоом), мОм(мегаом).

Прежде чем измерять какую либо величину нужно выставить соответствующий предел. Для этого нужно, хотя бы приблизительно знать какой будет результат, и выставить на приборе цифру немного его превышающую. Если даже в первом приближении невозможно предугадать величину измеряемого тока или напряжения, лучше начать с максимального предела. Полученный результат будет очень приблизительный, но позволит сделать вывод о том какой установить предел. Теперь измерения можно провести с большей точностью.

Некоторые мультиметры оснащены функцией “auto-rangin”. Благодаря ей, предел измерений выставляется автоматически. Это очень удобно, так как пользоваться мультиметром, в этом случае, гораздо проще. На рисунке представлены простой мультиметр (слева) и прибор оснащенный функцией auto-ranging”(справа).

Символы на мультиметре и их назначение

Производители приборов редко придерживаются стандартов, если они вообще есть, поэтому в разных мультиметрах одна и та же функция может быть обозначена по-разному. Конечно, невозможно привести здесь все возможные варианты символов, однако основные из них приведены ниже.

Вот так, волнистой линией обозначают переменный ток. Причем обратите внимание, что может измеряться как ток, так и напряжение. Может быть переменный ток (сила тока), а может быть напряжение переменного тока.

Горизонтальной чертой, с пунктиром под ней, обозначается постоянный ток и постоянное напряжение.

Обозначение тока и напряжения с помощью аббревиатуры “AC”и “DC”. Из примера видно, что иногда буквы дублируются знаками. Еще следует обратить внимание, что обозначения AC,DC, могут быть как до AилиV, так и после.

Таким значком обозначается прозвонка цепей. Если цепь цела, мультиметр издаст звуковой сигнал. Иногда эта функция совмещена с режимом измерения сопротивления. В этом случае звуковой сигнал будет звучать, если сопротивление менее 30 Ом.

Функция проверки диодов. Позволяет определить исправность диода и его полярность.

Что же. С теоретической частью можно считать закончили. Теперь можно переходить непосредственно к процессу измерения.

Измерение напряжения

для измерения напряжения необходимо:

• подключить щупы к мультиметру.
• лучше сразу, привыкнуть это делать правильно: черный к гнезду COM, а красный к гнезду V;
• устанавливаем переключатель в положение соответствующее режиму измерения (переменное или постоянное) и пределу;
• теперь можно стать щупами параллельно элементу цепи, на котором предполагается померить напряжение.

На рисунке приведен пример измерения падения напряжения на девяти вольтовой батарие “кроне”;

Теперь экран прибора должен показывать напряжение. В том случае, если на дисплее появляется «1», предел измерения мал, нужно установить поменьше. Но в данном примере переключать находится в правильном положении, установлена на предел в 20 Вольт постоянного тока. Красный провод- плюсовой, подключается к плюсу батареи, а черный соответсвенно это минус, вставлен в разъем COM на мультиметре. Он подключается к минусу батареи.

Измерение силы тока

Подключаем щупы, не забываем про цвет; Здесь нужно обратить внимание на следующее: при измерении малых токов красный шнур подключается к тому же гнезду, как и при измерении напряжения, а токов до 10-ти ампер – к разъему «10А».
Теперь необходимо выбрать режим измерения и его предел.

В отличие от напряжения, силу тока меряют последовательно. Для этого придется разорвать (поэтому и говорят « в разрыв») цепь. Если все сделано правильно дисплей покажет значение силы тока. В том случае, когда на экране высвечиваются нули, причин может быть несколько: не включено напряжение, нет контакта на щупах и, самое вероятное велик предел. Если на экране высвечивается единица – предел мал. На рисунке приведена схема измерения постоянного тока протекающего через лампочку.

Измерение сопротивления

Подключить щупа к разъемам “COM” и “?”. Полярность здесь соблюдать, конечно, не обязательно и все же черный лучше подключить к разъему COM.  Выставляем предел и режим измерения.

Измеряем сопротивление резистора или спирали лампочки, как это показано на рисунке. Нужно обязательно иметь в виду, что измеряемый элемент должен быть обязательно исключен из схемы. В противном случае измерения будут не правильными.Если индикатор перед цифрой показывает несколько нулей, предел измерения вели, для большей точности его нужно уменьшить. Если предел мал, индикатор будет показывать все ту же единицу.

Прозвонка цепи

Установить прибор в режим звукового сигнала. На переключатели есть соответствующий значок. Он также приведен в качестве примера в таблице выше.

Щупы установить в гнезда по аналогии с измерением сопротивления.Измерить нужный элемент схемы. Если между щупами протекает электрический ток, т.е. он исправен, должен раздаться звуковой сигнал с частотой порядка 1кГц. при этом нужно обязательно отключить от схемы питание. Кстати говоря, если звукового сигнала нет, то вовсе необязательно, что он неисправен. Возможно, его нормальное сопротивление превышает 30 Ом.

Проверка диодов

Мультиметр проверяет диод, пропуская через него ток и измеряя падение напряжение на нем. При наличии некоторого навыка прибором можно проверять даже биполярные транзисторы. Иногда полупроводниковые приборы даже нет необходимости выпаивать из схемы. Итак, последовательность действий следующая.

Щупы подключаются аналогично измерению сопротивления.Переключатель прибора устанавливается в положение измерения диода. Чаще всего это значок – схематичное обозначение диода.Измеряем диод, касаясь щупами его анода и катода. Показания прибора должны быть: для кремниевого диода -500-700 mV, для германиевого – 200-300mV, исправный светодиод должен показывать 1.5-2 V.

Теперь меняем полярность на диоде. Прибор должен показать нули, в противном случае он неисправен. Вот, в общем, то и все, что можно вкратце рассказать про работу с мультиметром. Все остальное придет с опытом. Главное не забывать про безопасность и перед тем как пользоваться мультиметром, обязательно изучить правила техники безопасности.
