Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Содержание статьи

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

  1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
  2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
  3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Понравилась статья? Поделиться с друзьями:

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию.

УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить трехфазную плиту В однофазную сеть. Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

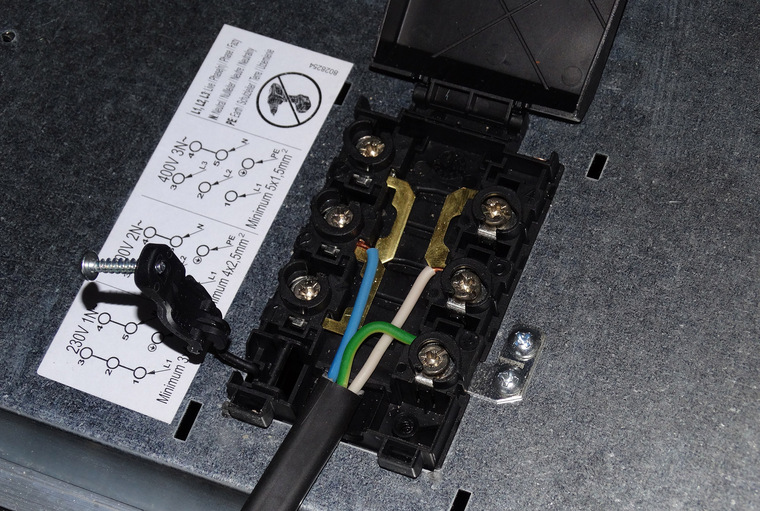

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

  1. Прокладываем кабельный канал.
  2. Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
  3. Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

  • ПВС 3х4 — подключение электрической плиты однофазное на 220В.
  • ПВС 4х4 — подключение однофазное на 380В.
  • ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

  • желто-зеленый – заземляющий;
  • синий – нулевой;
  • фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания.

Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

  • удаленность от источников влаги;
  • удаленность от источников огня;
  • доступность для контроля и обслуживания;
  • недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов.

Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

  1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
  2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.  Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
  3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту indesit. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту gorenje. Как подключить газовую плиту Горенье



Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.

Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода. Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами.

С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).

Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.

Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.

После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.

Как подключить электроплиту В частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

  • желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
  • красная проволока крепится к зажиму L3 — рабочий контур С;
  • синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
  • зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

  • жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
  • клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Видео как подсоединить кабель к электроплите / Электроплита поключение

Подключение электроплит Красноярск, схема подключения на 220, 380 В.

В данной статье будут рассматриваться схемы подключения электроплит, а также практическое руководство, как установить такую плиту своими силами. Кроме того, Вы можете воспользоваться помощью нашего электрика,и недорого заказать эту услугу.  Но если Вы привыкли делать все своими руками эта статья для Вас. Подробно прочитав статью до конца, вы без проблем справитесь с этой задачей.

Все бытовые приборы потребляют электроэнергию, и естественно, когда речь заходит о электроплите, понятно, что подключение таких устройств, требует обязательного заземления. В настоящий момент на рынке используются розетки и вилки стандарта РШ-ВШ. Данные разъёмы имеют заземляющий контакт. Эти розетки выпускаются как на 220 В так и на 380 В. Они были спроектированы ещё во времена Советского Союза, и используются, по сей день, однако время внесло свои коррективы, модифицировав их для скрытой проводки.

Краткое содержание статьи.

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой  электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Сечение кабеля

Медные жилы

Алюминиевые жилы

Ток, А

Мощность электроплиты, кВт.

Ток, А

Мощность электроплиты, кВт

220В

380В

220В

380В

2,5

21

4,6

8,0

16

3,5

6,0

4,0

27

5,9

10

21

4,6

8,9

6,0

34

7,5

12,0

26

5,7

9,9

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого.  Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны).  Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное,  двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным  вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком.  А именно ставим две перемычки, идущие в комплекте, между  клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5. Так выглядит на практике готовое подключение на 220 В.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой , так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6. Простая и наглядная схема подключения электроплиты на 220 В.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3  на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод  L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без использования ноля.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России.  Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

Подключение электрической плиты

Подключу электрическую плиту или варочную поверхность в квартирах Санкт-Петербурга.

Цены на электромонтажные работы

Выбор электрической плиты

При покупке электрической плиты или варочной поверхности необходимо обратить внимание на такой параметр как мощность электрической плиты и номинал защитного автомата, который установлен на линию к электроплите. Советские четырех конфорочные плиты потребляли около 6,5 кВт. Современные плиты могут отличаться по мощности в разы — от 1,5 кВт до 12 кВт. Не все живут в современных квартирах, электрическая сеть которых рассчитана на эксплуатацию мощных современных электроприборов. Если установлен автомат номиналом 32 А, то плита должна по мощности не превышать 7 кВт, если 40 А — 9 кВт.

Кабель для подключения электроплиты

Для подключения электрических плит и варочных поверхностей используются трехжильные кабели марок КГ и ПВС. Сечение кабеля лучше выбрать 6 мм2, для плит мощностью менее 6 кВт можно использовать кабель сечением 4 мм2.

Способы подключения электрических плит и варочных поверхностей

Электрические розетки с не менее чем тремя контактами, РШ-50 и другие.

Клеммники различных конструкций. Я рекомендую карболитовые клемники — их зажимы обеспечивают хороший контакт, а конструкция позволяет использовать клеммник без монтажной коробки. Ни в коем случае нельзя использовать полиэтиленовые клеммники, так как их изоляция при нагреве расплавляется, а контакты не могут хорошо закрепить электрический провод. Полиэтиленовые клемники легко отличить — они полупрозрачные.

Подключение кабеля на плите

На подавляющем большинстве плит и варочных поверхностей есть схема подключения в виде таблички. Современные плиты предусматривают возможность подключения как к трехфазной, так и к однофазной сети электропитания. В 99% квартир однофазная электрическая сеть напряжением 220 Вольт. Таким образом. на схеме выбираем вариант подключения электроплиты отмеченный как «230V». Контакты на плите пронумерованы, путать их нельзя, будьте внимательны. Заземление выполняется проводом с двухцветной желто-зеленой изоляцией. Его надо закрепить на контакте, обозначенном значком земли и буквами PE. Нулевой провод должен иметь синюю изоляцию. Этот провод надо закрепить на клемме с индексом N. Оставшийся провод — фаза — уже не перепутать. Для соединения нескольких клемм служат перемычки, идущие в комплекте с плитой, как правило, они находятся в клеммнике плиты, зажатые одним из контактов.

Подключение плиты электрической 220

Подготовка к подключению электроплиты.

Не торопитесь, прежде чем начать работы по подключению Вашей электроплиты необходимо ознакомится с прилагаемой к ней инструкцией, а именно посмотреть потребляемую мощность и варианты схем подключения. А так же убедится что все требования безопасности и правила подключения будут соблюдены. Для этого необходимо:

Проверить питающий кабель. Он должен идти напрямую, от электрощита и иметь три жилы для подключения на 220В либо пять жил для подключения на 380В. Заземляющая жила должна быть обязательно, в любом случае.

Проверить автоматический выключатель. Для электроплиты в щите должен быть установлен отдельный автомат на 25-40А, в зависимости от числа фаз в кабеле который подведен к плите. Если на 220В, это, как правило, 32А. Если на 380В это обычно 25А автомат.

Проверить сечение кабеля. Этот пункт обязателен для тех, у кого старый дом со старой алюминиевой электропроводкой соответственно. Дело в том, что в некоторых старых домах электропроводка не рассчитана на мощности современных плит.

Таблица 1. Для проверки соответствия сечения питающего кабеля потребляемой мощности электроплиты.

Мощность электроплиты, кВт.

Мощность электроплиты, кВт

Проверить и промаркировать провода. Современная проводка очень облегчает эту задачу, ведь провода нового образца различаются по цвету, чаще всего провод заземления находится в изоляции зелёного или же жёлто-зелёного цветов, ноль синего цвета, фаза белого, красного, коричневого. Проводка старого образца же преподносит непростую задачу, ведь все провода в ней одного цвета, а значит, чтобы определить, какой провод является заземлением, вам потребуется отключить электропитание в квартире.

Далее при помощи омметра нужно проверить провода, для этого один щуп нужно закрепить так, чтобы он касался батареи и водопроводной трубы, вторым же проверяются провода. Сопротивление на заземлении будет всего лишь в пару десятков Ом, в то время как остальные провода покажут куда как большее сопротивление. Для того чтобы как-то различать провода, следует пометить их разноцветными маркерами или же простой изолентой, если она есть под рукой. Если у Вас уже ранее стояла электроплита или розетка для нее, проверка не требуется, так как там уже все подключено до Вас, на свои клеммы. Без проверки проводов и 100% выявления ноля, земли и фазы, подключение запрещено.

Розетки и кабель для подключения электроплиты.

В зависимости от выбранной схемы подключения 220В либо 380В нам могут понадобится, следующие материалы. Непосредственно сама розетка, и кусок кабеля. Из инструмента набор отверток, нож, мультиметр и индикаторная отвертка.

Выбор розетки для подключения электроплиты. Конструкция готовой пары целиком и полностью исключает возможности для ошибки в подключении электроплиты. В настоящий момент розетки РШ-ВШ изготавливаются на Украине, а это плохо сказывается на их качестве. Ведь они рассчитаны на работу с мощностью в 7 кВт, в то время как большинство электроплит, выпускаемых в наши дни, рассчитаны на работу с мощностями в 8-10 кВт. Тут нас выручит замена пары вилка-розетка, тем более что в наше время на рынке имеются замечательные комплекты белорусского производства. Они выполнены в современном дизайне и подойдут как к отечественным плитам, так и к европейским, которые чаще всего не имеют шнуров и вилок в комплекте подключения.

Рисунок 1. Розетки для подключения электроплиты.

Белорусские разъёмы. Главным достоинством белорусских разъёмов является сочетание их цены и качества. Бесспорно, они дороже украинских, но гораздо дешевле европейских аналогов. В своей работе они выдерживают большие мощности, и рассчитаны на работу более чем 32А, кроме того на рынке они предоставлены в вариантах как для открытых, так и для закрытых проводок.

Подключение через коробку, без розетки.

Рисунок 2. Коробка клеммная для подключения электроплиты.

В современных домах, новостройках все чаще для подключения электроплит используются специальные клеммные коробки. Этот вариант подключения универсален и в отличие от розеток подходит для подключения как на 220В, так и на 380В.

На фото №2 из стены выходит трехжильный кабель и присоединяется к соответствующим контактам коробки (контакты на коробке подписаны). Из коробки гибкий (черный) кабель выходит к электроплите.

Выбор марки и сечения кабеля.

Рисунок 3. Кабель для подключения электроплиты.

Выбор кабеля. Для подключения электроплиты нам также потребуется трёхжильный либо пятижильный медный гибкий провод длиной 1,5-2 метра. Я всегда беру кабель марки ПВС-3х4 либо ПВС-5х4. Первая цифра означает количество жил, вторая цифра это сечение провода.

Схемы подключения электроплит.

Как правило, сняв с задней панели крышку клеммника, вы обнаружите не только ряд медных перемычек, но и расположенную рядом с ней схему трёх вариантов подключения. Они рассчитаны на трёхфазное, двухфазное и однофазное подключение к питающей сети. Далее мы с Вами подробно рассмотрим все существующие схемы подключения.

Рисунок 4. Наклейка с вариантами схем подключения электроплиты. Она расположена как правило, на задней крышке.

Схема подключения электрической плиты на 220 В.

Наиболее распространенным вариантом считается подключение к однофазной сети. Для этого потребуется установить все перемычки в соответствии с рисунком. А именно ставим две перемычки, идущие в комплекте, между клеммами 1,2,3 и подключаем к ним фазный провод L1 . Далее ставим перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Остается одна клемма с символом заземления, к ней подключаем провод заземления РЕ. Желательно соблюдать цветовую маркировку, то есть к нолю подключать провод синего цвета, к земле желтый, зеленый или желто-зеленый остальные цвета к фазному контакту.

Рисунок 5. Так выглядит на практике готовое подключение на 220 В.

Заметьте что на разных моделях плит, расположение заземляющего контакта может быть как с правой , так и с левой стороны. Поэтому при подключении заземляющего провода, обязательно проверьте наличие символа заземления рядом с контактом.

Рисунок 6. Простая и наглядная схема подключения электроплиты на 220 В.

Схема подключения электроплиты на 380В.

Тут есть два варианта подключения трехфазное и двухфазное. Предпочтительнее выбрать вариант на три фазы для равномерного распределения нагрузки. Для трехфазного подключения Вам понадобится розетка на 5 контактов, а для двухфазного можно будет приобрести розетку на 4 контакта.

Трехфазное подключение.

Рисунок 7. Схема подключения электроплиты на 380 В к трехфазной сети.

Рассмотрим сначала вариант трехфазного подключения. Снова смотрим на схему и в соответствии с ней устанавливаем всего одну перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Далее подключаем фазные провода L1, L2, L3 на клемму 1,2,3. К клемме с символом заземления подключаем провод PE.

Двухфазное подключение.

Рисунок 8. Схема подключения электроплиты на 380 В на две фазы.

В соответствии со схемой подключаем фазный провод L1 к клемме 1, устанавливаем перемычку между клеммами 2,3 и подключаем к ним фазный провод L2. Устанавливаем перемычку между клеммами 4,5 и подключаем к ним нулевой провод N. Провод заземления PE подключаем к клемме со значком заземления.

Трехфазная схема подключения без использования ноля.

Внимательные читатели наверняка заметили на картинке, что существует еще один вариант подключения на три фазы (на некоторых моделях) без использования ноля. Этот вариант создан для Америки, ни в коем случае не применяйте его в России. Дело в том, что в данной схеме напряжение питающей сети должно быть 110В.

Рисунок 9. Трехфазная схема подключения без использования ноля.

Заключительный этап, проверка.

Прежде чем включать электроплиту в розетку, следует включить автомат и проверить правильность подключения на розетке. Убедится при помощи индикаторной отвертки, что фазный провод на фазной клемме. Еще раз проверить, что на вилке провода подключены, верно. Сопротивление между заземляющим контактом на вилке и корпусом плиты должно быть нулевым. После можно подключить вилку и медленно выставить на плите все режимы работы, для того чтобы убедиться, что проводка выдержит нагрузку. То есть автомат не отключается, а кабель не греется. Значит все гуд! Вы справились!

Кухонная плита, как показывает практика, в большей степени стационарное устройство, и, установив её однажды, вы не будете менять её место каждый день или даже раз в неделю, а потому существуют схемы подключения электроплиты напрямую, без вилки и розетки. Как правило, в таком случае электроплита подключается через распределительную коробку с карболитовым или керамическим клеммником.

Видео инструкция по самостоятельному подключению электроплиты.

В квартире и частном доме хозяева могут либо выбирать между газовой и электрической плитой для своей кухни, либо устанавливать электроплиту или печку в обязательном порядке. Например, как это предусмотрено для многих многоэтажек, или при отсутствии газовой трубы, или нежелании подсоединить и использовать газовые баллоны на даче или в частном доме. Необходимо правильно сделать подключение плиты к электросети. Это один из наиболее мощных электроприборов на 220 вольт, который длительно работает. А последствия ошибок, допущенных при установке электрических плит, могут стать причиной больших потерь.

Электроплита, которая неправильно подключена, может стать причиной пожара.

Но подключить плиту к сети по силам большинству домохозяев. Самостоятельно можно подключить электрическую плиту не только к однофазной сети. Подключение печки и электроплиты к трехфазной электросети, как и двухфазное подключение, так же заложено в конструкцию этих электроприборов. Далее мы расскажем об этом и, прочитав статью, станет понятно, как правильно выполнить подключение электроплиты своими руками. Так же чтение статьи будет полезным, перед тем как подключить печку или выполнить присоединение духовых шкафов.

Существующие решения

Главная особенность электрических плит — это их большая по бытовым меркам мощность. В некоторых случаях мощнее могут быть только печи для саун и некоторые электронагревательные отопительные устройства. Сила тока в 35–55 ампер — довольно распространенные параметры для электроплит. По этой причине в электрической цепи нужен минимум соединений. Каждое из них может стать при ухудшении контакта источником опасного нагрева, который может закончиться аварией.

Меньше соединений — больше надежности и долговечности. Следовательно, самым правильным подключением будет отдельная проводка для электроплиты, соединяющая ее и коммутатор с функциями УЗО. Но если есть потребность в использовании разъемного соединения, может быть установлена розетка для подключения электроплиты. Но при этом важно соответствие исполнения контактов устройства потребляемому току. Поскольку на кухне могут быть ситуации, которые чреваты ударом током, электроплитка обязательно подключается к заземлению.

Схема подключения электрической плиты выбирается в зависимости от числа фаз, которые используют. Обычно на корпусе есть специальный шильдик, на котором показана схема подключения электроплиты к одной фазе, двум фазам и трехфазной сети. Либо эти схемы приведены в техническом паспорте. Эти данные дают представление о том, как правильно подключить электроплиту самостоятельно. Ниже показаны обобщенные варианты, как подключить устройство соответственно числу фаз электросети.

О коммутаторах

Нагрузочная способность контактов дифференциального автомата или автоматического выключателя, который обязательно используют вместе с УЗО, не должна быть меньше величины максимального потребляемого тока. Поскольку этот параметр для коммутаторов стандартизован и разбит на определенные значения, а мощность электроплит разная, чаще всего выбирают нужное значение из трех номиналов — 40, 50 и 63 ампер. Ток электрической плиты должен быть меньше выбранного тока коммутатора.

  • Но если домовладелец уверен в том, что его электроплитка никогда не будет работать на полную мощность, он может самостоятельно определить ток коммутатора (автоматического выключателя или дифференциального автомата).

Если применяются автоматический выключатель и УЗО, последнее по номиналу тока должно быть следующим по возрастанию. Если автоматический выключатель рассчитан на 40 А, УЗО надо выбрать на 50 А.

Выбираем проводники

Подсоединение электрической плиты к электросети лучше сделать проводником с медными жилами. Медный кабель для плиты получится тоньше, чем алюминиевый. Его соединения с клеммами будут более надежными. Независимо от материала жил сечение провода, так же, как и сечение кабеля, выбирают по специальным таблицам. Их содержание одинаковое, хотя оформление данных может отличаться. Одна из таких таблиц показана далее.

Если плитка будет подключаться непосредственно к коммутаторам и не будет переставляться, можно использовать провода для электроплиты, жилы которых сделаны из одной проволоки. Для присоединения к электросети штепсельным разъемом лучше использовать между плиткой и вилкой кабель с многопроволочными жилами. Применение такого кабеля для электроплиты лучше из-за его гибкости.

Далее для примера рассмотрим подключение к электросети двух моделей электроплит. Одна будет комбинированная с двумя электрическими и двумя газовыми конфорками и поэтому менее мощная, а другая — полностью электрическая — более чем в два раза мощнее, чем комбинированная.

Подключение менее мощной электроплиты

Электроплиту, модель которой указана далее на изображении, подключаем к сети 220 В.

В поставке этой модели кабель для электроплиты не предусмотрен. Поэтому при покупке рекомендуется задать вопрос о шнуре продавцу, если он сам не комментирует эту опцию. Если выбранная электроплита поставляется без шнура, лучше сразу купить кабель для подключения электроплиты, основываясь на данных таблицы, приведенной выше. Напоминаем, какой кабель нужен для присоединения к сети 220 В. Он должен содержать три жилы, одна из которых, с желто-зеленой окраской, предназначена для заземления.

Эта модель потребляет примерно 4 кВт электрической мощности. Кабель для нее показан на изображениях далее.

Чтобы кабель располагался ближе к стене и не мешал, рекомендуем использовать угловую вилку.

Перед тем как подключить электроплиту, снимается задняя крышка. Под крышкой расположена монтажная колодка, которая применяется во всех электроплитах.

Крайняя правая клемма предназначена для заземления. Это видно по цвету изоляции присоединенных проводов. Остальные клеммы пронумерованы, для того чтобы можно было выполнить соединения в зависимости от разновидности электросети. Для этого на задней крышке приклеен шильдик с изображениями соединений для каждой из сетей.

На изображении видны соседние клеммы, которые соединены между собой. Для этих соединений используются перемычки, которые должны быть в комплекте поставки. Обычно они все вместе установлены в клеммной колодке. Их нужно снять и смонтировать в соответствии с выбранным соединением применительно к имеющейся электросети. Для установки немного откручиваются винты клемм так, чтобы перемычка вошла под шляпку винта. И после размещения перемычки винт закручивается до упора.

Жилы соединительного шнура присоединяются к клеммам колодки способом, зависящим от мощности электроприбора. В данном случае на колодке предусмотрены разъемы. Их ответные части были куплены и присоединены к жилам шнура. Если бы мощность электрической плиты была больше, то для соединения жил следовало бы применить зажим винтами.

В соответствии со схемой для электрической однофазной сети присоединяем к клеммам разъемы шнура. Цвета соблюдаем в соответствии с проводами, подключенными к клеммной колодке.

Затем зажимаем сетевой шнур колодкой, расположенной на корпусе. Усилие, приложенное к шнуру, не должно воздействовать на клеммы. Колодка, таким образом, их предохраняет.

Затем устанавливаем заднюю крышку на плиту. После этого остается присоединить шнур к электрической вилке. Розетку установили до приобретения электроплитки. Она присоединена к заземлению, а также к фазному и нулевому проводу. Поэтому после этой последней операции плиту можно поставить на подготовленное место и начинать пользоваться ею.

Монтируя вилку, надо сначала отмерить удаляемую часть изоляции. Зачищенная жила должна охватывать стержень винта. Необходимо получить максимальный по площади контакт с каждой клеммой вилки. Кабель обязательно зажимается колодкой, расположенной внутри корпуса вилки.

Подключение мощной электроплитки

Мощность электрической плиты с духовкой и четырьмя конфорками обычно бывает от 7 кВт и более. По этой причине ее подключение несколько отличается от уже рассмотренного процесса для менее мощного оборудования. Поскольку в основном электроплитки с четырьмя конфорками присоединяются к однофазной электросети, многие их модели снабжены уже присоединенным к плите сетевым шнуром. В таком варианте задача упрощается и сводится к присоединению электрической вилки, которая имеет специальную конструкцию.

Она позволяет контактам штепсельного разъема безопасно пропускать рабочие токи этого электроприбора. Но если допустить ошибки при монтаже кабеля, и в результате контакты получатся ненадежными, не исключена авария с расплавлением изоляции и даже возгоранием. Если установка розетки не была сделана ранее, и из стены торчат провода для ее присоединения, их также надо качественно смонтировать.

Для получения надежного контакта в местах соединения с клеммами вилки многопроволочные жилы сетевого кабеля надо залудить. Для этого жилы подготавливают, туго скручивая пассатижами. Это делается для того, чтобы зафиксировать проволоки и форму жилы. Ее после скрутки изгибают в виде петли, чтобы получить большую контактную поверхность.

После примерки петли по винту с прижимной скобой она делается более плоской сдавливанием пассатижами:

Поскольку петли будут залужены, они должны ложиться в винт со скобой с зазорами, учитывающими слой припоя.

Если потребуется монтировать розетку и присоединять к ее клеммам жилы кабеля, проложенного от коммутатора, надо обязательно проверить, как жилы присоединены к его клеммам. Они не должны быть присоединены так, как саморез, имитирующий жилу на изображении ниже. Так присоединить жилу проще всего. Но из-за небольшой контактной поверхности токи большой силы разогреют контакт, и начнется лавинообразный процесс увеличения контактного сопротивления. В результате и провод, и розетка будут повреждены в лучшем случае. Но может и возгорание произойти…

Для хорошего контакта однопроволочная жила должна быть загнута вокруг прижимного винта и немного расплющена. В клемму рекомендуется добавить немного специальной контактной пасты.

В нашем случае у розеточного кабеля жилы многопроволочные. Для хорошего контакта формируем их в виде вилки. Для этого производим следующие действия.

  • Взяв несколько проволок, начиная от изоляции, плотно обматываем ими остальные проволоки, формируя «ножку».

После этого монтируем вилку и розетку с добавлением медной пасты.

Правильно выполненный монтаж электроплиты — это гарантия безопасной и продолжительной эксплуатации. Не экономьте на качестве контактов для упрощения работы — дороже выйдет!

“>

Установка и подключение электроплиты





Установка и подключение электроплиты

В зависимости от модели электроплита подключается к одной, двум или трём фазам. При подключении электроплиты к однофазной линии, выполняются следующие действия:

·        установка силовой розетки с тремя контактами и подсоединение их;

·        подсоединение силовой вилки с тремя контактами к трёхжильному проводу сечением 4 мм;

·        подсоединение провода к электроплите и включение в розетку;

·        выравнивание электроплиты по уровню;

·        пробный запуск электроплиты

·        консультация по эксплуатации электроплиты.

При необходимости прокладывается трёхжильный провод сечением 4 мм до электрощитка и устанавливается однополюсный автомат защиты номиналом 40 А.

Подключение электроплиты к трёхфазной линии

При подключении электроплиты к трёхфазной линии выполняются следующие действия:

·        установка силовой розетки с пятью контактами и подсоединение их к трёхфазной линии;

·        подсоединение силовой вилки с пятью контактами к пятижильному проводу сечением 1.5 мм;

·        подсоединение провода к электроплите и включение в розетку;

·        выравнивание электроплиты по уровню;

·        пробный запуск электроплиты

·        консультация по эксплуатации электроплиты.

Этапы монтажа электроплиты

Что касается монтажа электроплиты. Если её появление на Вашей кухне было предусмотрено заранее и в помещении есть соответствующие электроразъемы, установка прибора не составит особого труда. Но когда речь идет, скажем, о загородном доме, не готовом к приему столь мощного «жильца», могут возникнуть некоторые проблемы. Электроплита требует большой мощности (до 5-8 кВт), поэтому к ней необходима специальная подводка с заземлением, монтировать которую должны только квалифицированные электрики.

Что касается способов монтажа, то проводка может быть открытой или скрытой. При открытой проводке все провода укладываются в кабель-каналы или гофрированные трубы. В домашних условиях в основном используется скрытая прокладка кабелей — в штробах, которые потом заделываются алебастром или цементом.

Электрические плиты являются сложными устройствами, снабженные различными таймерами и датчиками. Рабочая поверхность некоторых электроплит изготавливается из стеклокерамического материала, под которым располагаются тэны. Электроплита бывает одно, двух или трехфазной и потребляет до 10 кВт электрической энергии.

Монтаж и подключение электрической плиты происходит поэтапно. Для начала прибор распаковывается и проверяется на механические повреждения. Затем меняется силовая розетка. К электроплите подсоединяется провод с соответствующим потребляемой мощности прибора сечением и при помощи силовой вилки подсоединяется к электропитанию.

Сама установка электроплиты не является сложным процессом, за исключением того, что плиту надо выставить по уровню при помощи ножек и проверить на работоспособность.

Подключение электроплиты к электросети производится по схеме, указанной в инструкции к электроплите. Необходимо помнить, что схема подсоединения к электричеству, количество жил и сечение провода зависят от количества фаз, подведённых к плите.

Прежде чем начать пользоваться электроплитой, необходимо внимательно изучить инструкцию по эксплуатации.

Все импортные плиты допускают трёхфазное подключение

Практически все импортные плиты допускают трёхфазное подключение, но реализовано это разбивкой цепей, т.е. от первой фазы — духовка, от второй — две конфорки, от третьей –  другие две (т.е. они все равно на 220 вольт). Узо подключить просто — на нем все написанно — где вход линии, где «0″ и где выход.

На каждой фазе 220 вольт, потому что фаза представляет из себя синусоиду, одной из характеристик которой является угол Фи. При наложении трёх фаз складываются не номинальные напряжения каждой из фаз, т.к. они асинхронны; а формулой для вычисления фазного напряжения будет Uф=Uлин*Корень из 3 = 380 Вольт. Где 3 — число асинхронных фаз.

 Самостоятельное подключение электроплиты

Подключение электроплиты обязательно должно выполняться опытным специалистом, ведь от этого зависит Ваша безопасность. Если Вы решили подключить газовую или электроплиту самостоятельно, то следует учесть, что в случае нарушения правил техники безопасности по подключению плит, ответственность за последствия этих нарушений полностью возлагается только на Вас. Лучше вызвать специалиста по подключению плит. Тем самым, Вы сэкономите не только время, а также деньги и здоровье. Установка электроплиты подразумевает тестирование плиты на отсутствие заводского брака и проверку всех режимов её работы. Самостоятельное подключение плиты может привезти к отказу в гарантийном ремонте.

Схема подключения электроплиты показывает, что подключить ее самостоятельно невозможно, если отсутствует кабель для электроплиты. Мастер, исходя из мощности плиты, выбирает нужное сечение кабеля. Установка электрических плит производится как к 220 В так и к 380 В.

Самостоятельное подключение варочной панели возможно, если вы обладаете необходимыми знаниями и хотя бы некоторым опытом в этой области. В этом деле самое главное — правильное разветвление проводов по клеммам.

Установка розетки для электроплиты

Установка розетки с заземлением

Электроплита является одним из самых мощных бытовых электроприборов. Современные электроплиты имеют номинальную потребляемую мощность порядка 7-12 кВт. Большинство электроплит имеют несколько различных вариантов подключения к бытовой электросети с напряжением 220/380 В.

Установка розетки для электроплиты предполагает использование специальных силовых розеток с заземлением. Такая силовая розетка изготавливается из специальных материалов, которые предназначены для повышенных нагрузок и температур. Правильный выбор розетки для электроплиты обеспечит не только бесперебойную и надежную работу плиты, но и Вашу безопасность. Розетка должна иметь заземление и располагаться в месте, куда не имеют доступа дети.

Установка мощной электроплиты требует специального заземленного разъёма (розетка — вилка). В стандартную бытовую розетку могут быть подключены только электроплиты малой мощности (обычно одно- и двухконфорочные, без духового шкафа). В большинстве случаев для подключения электроплит используются более мощные розетки на 20 А и 32 А.

Разъёмы для подключения электроплит от разных производителей нередко несовместимы между собой и продаются парами (розетка-вилка).

Для подключения электроплит рекомендуется использовать силовой многожильный медный провод марки ПВС.

В электрощитке устанавливается автоматический выключатель, от него прокладывается отдельный кабель. В непосредственной близости от электроплиты устанавливается трехполюсная розетка на 20 — 32 А.  Для подключения плиты с однофазным питанием групповую линию следует выполнять трехпроводным кабелем, с трехфазным — пятипроводным с отдельными N и РЕ проводниками.

Сечение кабеля должно соответствовать протекающему по нему току нагрузки (плиты), номинал вводного автомата не должен превышать величину тока, на который рассчитан штепсельный разъем. Отсюда следует, что для разъема 32 А номинал автоматического выключателя не должен превышать 32 А, а сечение кабеля при этом должно быть 6 мм2.

В качестве основной защиты при косвенном, и дополнительной защите при прямом прикосновении к токоведущим частям, не лишним будет установка УЗО.

Ремонт электроплиты

Ваша электроплита стала медленно нагреваться или у неё перестала работать конфорка? Выход из строя электроплиты – это проблема для любой хозяйки. Чтобы электроплита не доставляла Вам больше хлопот, необходимо вызвать мастера, который сможет быстро устранить причину поломки.

Часто встречающиеся поломки электроплит

·        электроплита стала медленно нагреваться

·        не работает конфорка

·        при включении всех конфорок происходит отключение «автомата»

·        не гаснет индикатор остаточного тепла

Это всего лишь несколько неисправностей из тех, что могут возникнуть при эксплуатации электроплиты.

Если Вы приобрели новую электроплиту и хотите, чтобы она долго работала, то её надо правильно установить.. Гарантией долгой и качественной работы Вашей электроплиты будет её правильное подключение. Лучше всего доверить это ответственное дело мастеру-профессионалу, который установит необходимую розетку с заземлением, проведет кабель к щитку, установит защитный автомат, а затем настроит Вашу электроплиту.



как выбрать и установить своими руками

Электрическая плита является полезным бытовым устройством, неизменным атрибутом современной кухни и, в целом, очень хорошим приобретением. Но ее неверная установка и неквалифицированный монтаж чреваты выходом из строя проводки, возникновением короткого замыкания, поражением человека током. Именно поэтому задачу по выбору и установке розетки для электроплиты желательно доверять профессионалам.

Выбор «точки»

Надежная и долговечная эксплуатация любого бытового прибора гарантируется при соблюдении основных правил монтажа. Многие владельцы техники ошибочно полагают, что выбор розетки и вилки для плиты ничем не отличается от аналогичной процедуры в случае с любым другим бытовым прибором.

Часть людей предпочитает производить установку своими руками, стремясь сэкономить на монтаже. Специалисты-электротехники рекомендуют выполнять подключение согласно техническим нормам, правилам ПУЭ и требованиям производителя прибора.

Ключевое внимание необходимо уделить выбору силового разъема. Он должен соответствовать характеристикам духовки и плиты (если устройство выполнено в одном корпусе).

Необходимо отметить, что обычная накладная квадратная розетка на 16А не подходит. Ее выбор чреват оплавлением пластика, повреждением корпуса вилки.

Поэтому следует помнить про фурнитуру специального типа, сделанную для электрической плиты и способную выдерживать нагрузку не более 7 кВт. Имеются варианты для однофазной и трехфазной сети, а также те, которые рассчитываются на большую мощность.



В продаже легко найти специальные розетки силового типа, отличающиеся по ряду параметров: в том числе, по оттенку, материалу изготовления, конфигурации, особенностям установки, допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители предусматривают все это в своих устройствах.

Силовая фурнитура производится из высокопрочного материала. Если она из пластика, то это значит, что потребителю предлагается существенно сэкономить на качестве. Лучше приобрести изделие из карболита — оно отличается большей прочностью.

В настоящее время существуют разные варианты монтажа силовой фурнитуры, устанавливаемой скрыто или открыто. Первый метод актуален, если планируется пододвигать плиту вплотную к стене, когда доступ к рабочему механизму будет существенно ограничен.

Большинство пользователей бытовых устройств толком не понимают, как нужно выбирать розетку, что следует учитывать, какие могут быть «подводные камни». Прежде всего, рекомендуем делать акцент на фурнитуре с заземлением. Кроме этого, исходя из типа домашней электрической сети, будь она однофазная, трехфазная или, реже, двухфазная, производится прокладка соответствующего силового кабеля с нужным количеством жил и подходящим сечением.

В идеале, перед покупкой розетки и вилки для электроплиты стоит проконсультироваться с управляющей компанией или специалистами на предмет проектной мощности сети дома или квартиры, присутствия заземления и ряда других вопросов. Полученные ответы должны отличаться своей однозначностью, ясностью и предельной четкостью — это является залогом вашей безопасности при пользовании электроприбором.

Выяснив эти моменты, следует переходить к последующим работам, включая выбор места установки плиты. Подключать устройство необходимо отдельным кабелем от щитка и защищать его автоматическим выключателем требуемого номинала.

Особенности бытового прибора

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

Порядок монтажа

Подключение кухонной техники обычно осуществляется на конечной стадии ремонта помещения. Это означает, что в комнате уже закончены отделочные работы, проложены питающие провода, возможно, стоит мебель. Остается только разобраться с тем, как правильно подключить устройство, и что для этого необходимо.

Чтобы все было сделано правильно, рекомендуется озадачиваться соответствующим вопросом еще на начальной стадии проектирования, составления схемы прокладки коммуникаций. На этом этапе выясняется, какая нужна розетка, будет она встраиваемой или накладной, также нужно определиться с высотой ее размещения.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Обычно выбирается кабель сечением 6 мм2. Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Определение места установки

В этом вопросе необходимо руководствоваться исключительно правилами электрической безопасности. Размеры розетки не должны препятствовать размещению плиты относительно рабочей стенки.

Она не должна монтироваться непосредственно на рабочей поверхности и в скрытых местах, где будет затруднен доступ к обслуживанию. Категорически не допускается устанавливать силовую фурнитуру в следующих зонах:

  • рядом с местом расположения мойки;
  • рядом со стиральной машинкой;
  • вблизи посудомоечной машины.

В случае установки плиты на ножках, или если варочная поверхность будет встроена в кухонный гарнитур, идеальным является место на высоте 10–15 см от уровня пола. Электрическая точка должна находиться вдали от воды и огня. С учетом действующих норм, плиту лучше подсоединять сразу через розетку или напрямую к силовому проводу.

Использование удлинителей противопоказано. Допускается устанавливать розетку за плитой, если ту достаточно легко будет вынуть из ниши. Неплохим вариантом считается размещение точки в соседнем нижнем шкафчике.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Способы подключения вилки

Идеальным вариантом считается приобретение электрической плиты в комплекте с вилкой и розеткой. Все, что останется сделать конечному потребителю — подключить питающий кабель и бытовой прибор.

Производители на тыльной стороне плиты обычно дополнительно приводят схему, в том числе, для однофазной, двухфазной или трехфазной сети. Она позволяет относительно просто выполнить необходимый монтаж.

Остановимся подробнее на последней схеме, поскольку она наиболее часто встречается в многоквартирных домах.

Монтажнику предстоит правильно присоединить контакты пятижильного провода к плите:

  • к клеммам L1, L2, L3 соответственно подключается фаза A, B, C. При этом, необходимость в использовании фазных перемычек отпадает;
  • к нулевым клеммам N1, N2 устанавливается перемычка из меди и производится ее соединение с нулевым проводом;
  • к желто-зеленому заземляющему проводнику подключается клемма с маркировкой PE.

В двухфазных сетях принцип монтажа аналогичный, при этом, перемычка ставится с любой парой, будь то L1 и L2, L1 и L3, L2 и L3. Медные проводники обычно поставляются в комплекте с бытовым прибором. Если же их нет, вполне получится обойтись проводом сечением 6 мм2. Важно обжимать места контактов специальным инструментом.

В однофазных сетях перемычка ставится на контакты L1, L2 и L3. Применительно к ним ниже приведем подробную инструкцию.

  1. Подготавливается инструмент, в том числе, кусачки, стриппер, индикаторная отвертка, тестер.
  2. Подключается трехжильный провод к плите, согласно схеме.
  3. Проверяются провода, идущие с распределительной коробки, на предмет соответствия распиновке, надежности контакта, после чего монтируется розетка. Она может быть комбинированной, двойной для плиты и духового шкафа или простой.
  4. Проводится тестирование: проверка напряжения, количества вольт на выходе, наличия фазы, «земли», срабатывания УЗО.

Таким же образом можно перенести розетку подальше от плиты.

Можно ли обойтись без розетки?

Часто можно обойтись и без установки розетки, поскольку производителем предусматривается подключение плиты напрямую к силовому кабелю. Обычно это осуществляется через специальные клеммы. Ничего плохого, если дополнительно будет установлена монтажная коробка.

Если же в комплекте имеется подключенная вилка, ее потребуется раскрутить и освободить провода, в том числе ноль, фазу и заземление. Предварительно, перед началом монтажа, в целях безопасности отключается подача питания путем выключения УЗО или автоматического выключателя. Подключение производится через колодку с клеммами. В конце монтажная коробка закрывается крышкой и фиксируется шурупом.

Следует учитывать, что подобного рода действия чреваты снятием устройства с гарантийного обслуживания, о чем необходимо всегда помнить. В случае чего, ремонт плиты придется осуществлять уже за свой счет. Однако достоинств у такого подключения гораздо больше.

В случае необходимости, не составит труда выполнить перенос плиты. Кроме этого, уменьшается количество мест соединений проводов, а значит, минимизируется сопротивление и вероятность их нагрева. Отметим, что данный вариант монтажа считается самым экономичным и простым, поскольку не требуется наличия розеток, вилок и выполнения трудоемких работ по монтажу подрозетника.

Решение вопросов с розеткой должно выполняться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется закладка проводов согласно используемой нагрузке, выбирается фурнитура.

Стоит учитывать существующие виды подключения, в том числе, для трехфазных, двухфазных и однофазных сетей. При этом, нужно хорошо разбираться в тонкостях электромонтажа. Важно, чтобы все работы выполнялись при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите.



Понравилась статья? Расскажите о ней друзьям:

Как подключить розетку 120/240 В к электрической плите

Электрические плиты (плиты) нуждаются в специальной проводке, потому что они требуют цепи и розетки на 120/240 вольт. В то время как газовые плиты также подключаются к электросети для работы таймеров, вентиляторов и других аксессуаров, в этих плитах используются простые бытовые электрические цепи на 120 В. Электрическая плита, с другой стороны, использует ток 120 В для тех же целей, но также использует ток 240 В для нагрева нагревательных элементов плиты и нагревательных катушек духовки.Следовательно, требуется розетка на 120/240 В и цепь с независимым нейтральным проводом, который обеспечивает обратный путь для 120-вольтовой части схемы. В этом отношении электрическая плита очень похожа на электрическую сушилку для одежды, в которой также используется розетка на 120/240 вольт. В случае сушилки для белья таймер и камера тумблера питаются от тока напряжением 120 вольт, а нагревательный блок сушилки питается от тока 240 вольт.

Отдельно стоящие и встраиваемые диапазоны

Розетка обычно требуется только для отдельно стоящих вертикальных плит.Выдвижные варочные панели или настенные духовые шкафы обычно имеют жесткую проводку, – электрическую проводку, подключаемую непосредственно к коммутационной панели прибора, без использования съемного шнура и розетки. Следующие ниже инструкции обычно используются только для отдельно стоящих вертикальных плит / духовых шкафов.

Цепи для электрических диапазонов

Перед подключением концевой розетки, к которой вы будете подключать прибор, необходимо выполнить некоторые предварительные действия. Во-первых, необходимо провести 240-вольтовую цепь с надлежащей номинальной силой тока от главной панели автоматического выключателя к месту, где вы хотите установить розетку.Хотя некоторые домашние мастера обладают необходимыми навыками для запуска новых электрических цепей с панели прерывания цепи, для большинства людей это работа профессионального электрика. Такая работа может быть довольно опасной, если вы не знаете, что делаете. Он включает в себя установку нового 240-вольтового автоматического выключателя и прокладку электрического кабеля через стены к месту, где будет расположена розетка.

Электрическая цепь, питающая электрическую плиту, должна иметь достаточную силу тока для подачи необходимой мощности на плиту.Потребляемая мощность диапазонов варьируется в зависимости от номинальной мощности устройства, но в большинстве случаев требуется цепь на 50 А и 240 В с проводом калибра № 6. Для меньших диапазонов может потребоваться схема на 40 А с проводом № 8. В любом случае схема соединена трехжильным кабелем, включающим белый, черный и красный провода, а также оголенный медный провод заземления.

Правила NEC

У NEC разные правила для разных типов диапазонов. Диапазоны включения обычно являются жесткими, и проводники цепи должны иметь размер, точно соответствующий мощности, указанной на паспортной табличке прибора.Но схемы для съемных автономных диапазонов могут фактически быть ниже номинальных значений, указанных на паспортной табличке. Если номинальная мощность составляет 12 000 Вт или меньше, схема может быть рассчитана только на 8 000 Вт. Это означает, что для этой духовки на 12000 ватт вы могли бы снабдить свою новую розетку кабелем №8 AWG и автоматическим выключателем на 40 А, а не кабелем № 6 и автоматическим выключателем на 50 А.

NEC делает это допущение, потому что номинальные значения на паспортной табличке основаны на том, что духовка и конфорки находятся в ВЫСОКОМ состоянии одновременно, что случается не очень часто.Но если вы когда-нибудь устраивали большой ужин, вы знаете, что увольнение всего сразу и на длительные периоды иногда случается. Таким образом, рекомендуется подключать цепь диапазона с автоматическим выключателем на 50 А и кабелем калибра №6.

Подключение кабеля питания к диапазону

Еще одна предварительная подготовка – подключение шнура питания прибора к плите. К большинству диапазонов шнур питания не прилагается; это компонент, который вам нужно будет купить отдельно и подключить самостоятельно.В отличие от монтажа самой схемы, подключить шнур питания относительно несложно, поэтому большинство домашних мастеров могут сделать это самостоятельно. Размер схемы может быть разным, но не может отличаться только тип шнура питания и розетки: с 1996 года Национальный электротехнический кодекс (NEC) требует четырехпроводных цепей для электрических плит, духовок и варочных панелей. Это означает, что в розетке есть четыре гнезда для 4-контактной вилки шнура. Установка новой розетки, предназначенной для старых трехконтактных шнуров, является нарушением правил.Взаимодействие с другими людьми

Этот предварительный этап включает в себя снятие задней панели доступа на плите, продевание кабеля питания в панель, а затем подключение проводов к соответствующим винтовым клеммам.

Смотреть сейчас: Как подключить шнур питания к электрической плите

3-контактные и 4-контактные вилки

Похожая история с сериями и сушилками для одежды. До 1996 года (фактически это было ближе к 2000 году, когда новые правила получили широкое распространение) электрические плиты и сушилки были подключены с тремя проводниками: двумя «горячими» и одним нейтральным.Корпус или корпус прибора был заземлен через нейтраль, так что шнур и розетка сушилки не имели отдельного заземления. После смены кода приборы стали продаваться с заземлением корпуса, отделенным от нейтрали. Для этой конфигурации требуется 4-жильный шнур питания с отдельным проводом заземления, который подключается к винту заземления на приборе. Старая система работала нормально, но новая безопаснее.

Правило четырехпроводности применяется только при установке новой розетки, например, при новом строительстве или во время капитального ремонта кухни.NEC по-прежнему позволяет использовать существующие 3-контактные розетки, которые работают со старыми трехконтактными шнурами. Если вы просто заменяете линейку и уже имеете розетку на 3 разъема, вам разрешается установить вилку с 3 контактами. Однако вы должны сконфигурировать проводку диапазона так, чтобы заземление корпуса было привязано к клемме нейтрали. Многие диапазоны продаются с металлической лентой или проводом именно для этой цели. За инструкциями обращайтесь к руководству пользователя или к производителю диапазона.

Требования к электропитанию прибора

| Устройство помощи



** Всегда проверяйте местные электрические правила и руководство по эксплуатации / уходу для вашего прибора.**


Цепи переменного тока 110-120 вольт (основы) ….


  • Полярность силовых проводов важна. Если штепсельная розетка подключена наоборот … такие вещи, как модули искры в газовых плитах, могут выйти из строя, вы можете получить возможный электрический ток, пытаясь просто заменить лампочку.
  • Вилку шнура заземления нельзя отсоединять! Там, где встречается стандартная двухконтактная настенная розетка, заказчик несет личную ответственность и обязан заменить ее должным образом заземленной трехконтактной настенной розеткой.Земля – ​​это безопасность на случай короткого замыкания.
  • Если вам необходимо использовать удлинитель, абсолютно необходимо, чтобы он был трехжильным шнуром, внесенным в список UL / CSA, чтобы номинальный ток шнура в амперах был эквивалентен или превышал номинальный ток ответвленной цепи.
  • Низкое напряжение может быть проблемой. Напряжение останова для двигателя переменного тока 110-120 вольт составляет 100 вольт. Если напряжение в сети упадет ниже 100 В переменного тока, двигатель может выйти из строя и, возможно, повредить двигатель. Слишком много вещей на одной линии может привести к падению линейного напряжения ниже точки остановки.
  • Большинство, если не все приборы на 110–120 вольт, должны быть подключены к выделенной линии. Это не означает ничего другого на той же линии или вилке.

Цепи переменного тока 220-240 В (основы) ….


  • Большинство цепей на 220–240 В сегодня являются четырехпроводными. Красный, мощность … черный, мощность … белый, нейтральный … зеленый или голый, земля.
  • У старых электрических сушилок был трехконтактный шнур, в то время как у новых сушилок – четырехконтактный шнур. Помогите заменить трехжильный шнур на четырехжильный … или попросите электрика сделать это за вас.
  • Электромонтажная помощь для розетки с 4 положениями лежа
  • Заземление – защита на случай короткого замыкания. Заземление также используется для некоторых цепей «автодатчиков».

Дополнительные электрические подсказки …


  • Ом проверка конденсатора
  • Ремонт электрооборудования – Решение проблем – Форум вопросов и ответов по новой установке.
  • Электропроводка сделана правильно. Пожалуйста, посмотрите.
  • Приборы, которые обычно необходимо подключать к собственной цепи с помощью независимого автоматического выключателя.Холодильники, Духовки, Электрические плиты, Водонагреватели, Печи, Установки отопления и кондиционирования воздуха, Стиральные машины и сушилки. Выделенная цепь поможет гарантировать, что мощное устройство будет иметь достаточную силу тока для правильной и безопасной работы, не вызывая срабатывания автоматического выключателя.

Требования к электричеству ….


Некоторая информация о розетках GFI и вашей технике.

Посудомоечная машина (опубликовано в 2010 г.) – 110 – 120 вольт, 60 герц, правильно заземленная цепь, защищенная автоматическим выключателем или плавким предохранителем минимум на 15 А (д / б без повышения температуры) до максимального 20 А прерывателя или предохранителя (д / б с повышение температуры) # 14 калибр домашнего провода минимум для защиты 15 ампер, калибр # 12 обязателен для защиты 20 ампер.Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Встроенная посудомоечная машина (опубликовано в 2021 году) – 120 В, 60 Гц, только переменный ток, 15 А или 20 А, питание с предохранителем, только медный провод, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Переносная посудомоечная машина (опубликовано в 2021 году) – 120 В, 60 Гц, только переменный ток, 15 или 20 А, питание с предохранителем, предохранитель с выдержкой времени или автоматический выключатель на отдельной цепи.

Dryer Electric (опубликовано в 2010 г.) –220–240 В, 60 Гц, должным образом заземленная цепь с 30-амперным выключателем или предохранителем.Проволока №10 предпочтительнее.

Dryer Electric USA (опубликовано в 2021 г.) – Обеспечьте необходимое трех- или четырехпроводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии. Подключите к отдельной ответвленной цепи. Не используйте предохранитель в цепи нейтрали или заземления.

Dryer Electric Canada (опубликовано в 2021 году) – Обеспечьте необходимое 4-проводное, однофазное, 120/240 В, 60 Гц, электрическое питание только переменного тока по отдельной цепи на 30 А с предохранителями с обеих сторон линии.Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Dryer Gas (опубликовано в 2010 г.) – 110 – 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем. Минимальный размер домашнего провода №14, предпочтительнее №12.

Газ для осушителя (опубликовано в 2021 г.) – Отдельный контур 15 или 20 А для осушителя газа. При использовании шнура питания электрическая розетка должна быть расположена в пределах 2 футов (610 мм) от каждой стороны осушителя.Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Подключите к отдельной ответвленной цепи.

Морозильный ларь (опубликован в 2021 г.) – Его необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями. Розетки, защищенные прерывателями замыкания на землю (GFCI), НЕ РЕКОМЕНДУЕТСЯ. НЕ используйте удлинитель или переходник.

Стойка морозильной камеры (опубликовано в 2021 г.) – Ее необходимо подключать непосредственно к правильно заземленной трехконтактной розетке, защищенной предохранителем с выдержкой времени на 15 А или автоматическим выключателем. Розетка должна быть установлена ​​в соответствии с местными правилами и постановлениями. Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI). Не используйте удлинитель или переходник.

Микроволновая печь (опубликовано в 2010 г.) – 110 – 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем.Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 – для защиты на 20 ампер. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Микроволновая печь Counter Top (опубликовано в 2021 году) – Электропитание 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем или автоматическим выключателем.

Микроволновая печь за пределами диапазона (опубликовано в 2021 году) – 120 В, 60 Гц, только переменный ток, источник питания 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени в отдельной цепи, обслуживающей только эту микроволновую печь.

Микроволновая печь за пределами диапазона с конвекцией (опубликовано в 2021 году) – Источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А с предохранителем с выдержкой времени или автоматическим выключателем с выдержкой времени на отдельной цепи, обслуживающей только эту микроволновую печь .

Range Gas (опубликовано в 2010 г.) – 110–120 вольт, 60 герц, правильно заземленная ответвленная цепь, защищенная автоматическим выключателем на 15/20 ампер или предохранителем. Должен быть правильно заземлен и поляризован. Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 – для защиты на 20 ампер.

Range Gas (опубликовано в 2021 г.) – 120 В, 60 Гц, только переменный ток, 15 А с предохранителем, требуется электрическая цепь. Также рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется предусмотреть отдельную цепь, обслуживающую только этот диапазон. Электронные системы зажигания работают в широких пределах напряжения, но необходимы правильное заземление и полярность. Убедитесь, что розетка обеспечивает питание 120 В и правильно заземлена.

Range Electric (опубликовано в 2010 г.) –220–240 В, 60 Гц, должным образом заземленная цепь с автоматическим выключателем на 40 А или предохранителем с проводом калибра №8.Для выключателя на 50 А требуется провод калибра №6.

Range Electric (опубликовано в 2021 г.) – Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке электрических плит.

Автономная электрическая духовка серии (опубликовано в 2021 г.) – Ознакомьтесь с рекомендациями по электричеству для США и Канады в этом общем руководстве по установке двух диапазонов духовок.

Холодильник (опубликовано в 2010 г.) – 110 – 120 вольт, 60 герц, должным образом заземленная цепь, защищенная автоматическим выключателем на 15 ампер или предохранителем.Минимальный размер домашнего провода №14, предпочтительнее №12. Рекомендуется отдельная (выделенная) цепь, обслуживающая это устройство.

Холодильник (опубликован в 2021 г.) – Требуется источник питания 115 В, 60 Гц, только переменный ток, 15 или 20 А, заземленный, с предохранителем. Рекомендуется использовать отдельный контур, обслуживающий только ваш холодильник и одобренные аксессуары. Используйте розетку, которую нельзя выключить выключателем. Не используйте удлинитель.

Холодильник All Fridge (опубликовано в 2021 г.) – Подключите прибор к отдельной специальной розетке 115 В, 60 Гц, 15 А, только переменного тока.Избегайте подключения устройства к цепи прерывателя замыкания на землю (GFI).

Стиральная машина (опубликовано в 2010 г.) – 110 – 120 вольт, 60 герц, автоматический выключатель 15/20 ампер или линия электропитания с предохранителем. Шнур питания должен быть подключен к правильно заземленной и поляризованной розетке. Из-за условий воды в прачечной можно также рассмотреть возможность использования розетки GFI (прерыватель замыкания на землю). Минимальный калибр 14-го провода для защиты на 15 ампер, калибр 12 – для защиты на 20 ампер.

Новая стиральная машина с максимальной загрузкой (опубликовано в 2021 году) – 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

Стиральная машина более новая с фронтальной загрузкой (опубликовано в 2021 году) – 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель.Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.

** Всегда проверяйте местные электротехнические правила и руководство по эксплуатации / уходу за вашим прибором. **





Ссылки по теме

  1. Электромонтажная помощь для розетки с 4 положениями “лежа”
  2. Убить монитор потребления электроэнергии ватт
  3. Цифровые клещи RuoShui, мультиметр True RMS 2000, тестер напряжения с автоматическим определением диапазона и ЖК-дисплеем с подсветкой
  4. Электроэнергетический монитор Plug Power Watt Voltage Amps Meter с цифровым ЖК-дисплеем, защитой от перегрузки и 7 режимами отображения для энергосбережения, белый


Советы по установке газовой плиты DIY: научитесь на моих ошибках, прежде чем устанавливать газовую плиту самостоятельно


Этот пост может содержать партнерские ссылки.Если вы совершите покупку по этим ссылкам, мы можем заработать небольшую комиссию без каких-либо дополнительных затрат для вас.

Это последняя часть того, как мы установили нашу отдельно стоящую газовую плиту.

Во-первых, мне пришлось подключиться к моей существующей линии подачи газа в подвале, потому что наша бывшая плита была электрическая и за духовкой не было газового клапана.

Во-вторых, мне пришлось отрезать часть стойки, чтобы освободить место для отдельно стоящей плиты – потому что раньше у нас была электрическая модель, которая подвешивалась на стойке по бокам и сзади.

Теперь, в качестве финальной части головоломки, мы должны были преобразовать проводное 220-вольтовое соединение в стандартную 110-вольтовую вилку и получить выбранный нами диапазон Kenmore.

К сожалению, у меня было несколько неудач при установке газовой плиты самостоятельно.

Преобразование 220-вольтовой розетки в 110-вольтную розетку

Я не электрик, и мне не совсем комфортно иметь дело с электричеством. Хотя я способен выполнять некоторые базовые электромонтажные работы по дому, я не собирался преобразовывать проводное соединение 220 В в стандартную вилку 110 В при установке газовой плиты.

Я нанял мистера Электрика, чтобы он позаботился об этом за меня. Это было дорогостоящее дело, но это нужно было сделать – и сделать правильно.

У мистера Электрика была фиксированная ставка, поэтому Аллен (электрик) показал мне их руководство по ценам. Похоже, что это будет стоить около 268 долларов – или 228 долларов с учетом цен для участников (или того, что они называют своим планом защиты клиентов).

Я решил также попросить его установить ограничитель перенапряжения на весь дом (для защиты всей электроники в доме), пока он там был.

Я заплатил 89 долларов за членство (хорошо с учетом скидки на 1 год) и дополнительно заплатил 206 долларов за разрядник, что в значительной степени покрыло стоимость членства.

У меня есть кое-что, что я хочу сделать с электричеством по дому, так что я обязательно сделаю это в течение года (надеюсь) – чтобы получить скидку.

Аллен начал работу и направился к электрической панели (также известной как блок выключателя) в подвале и быстро заменил 50-амперный выключатель на 20-амперный.

Он сказал мне, что большую часть времени, когда подключен диапазон 220 В, он обнаруживает в панели прерыватель на 40 А. Но по какой-то причине у нас был предохранитель на 50 ампер, а проводка была рассчитана только на предохранитель на 40 ампер, что убивало новую вилку. Это не так уж и хорошо, учитывая, что к нему был подключен наш предыдущий электрический диапазон. К счастью, у нас никогда не было проблем!

Он поднялся наверх и демонтировал проводное соединение со старой электрической плитой и преобразовал его в стандартную вилку на 110 В, к которой будет подключаться новая серия.Он спросил меня, где именно я хотел бы закрепить новую вилку за плитой.

Я никогда не знал, насколько сложной окажется работа по установке газовой плиты.

Он проверил цепь на предмет правильности заземления и полярности, и все готово. Это заняло от 30 до 45 минут . (Но … это было только начало.)

Вот некоторая информация о том, почему мы выбрали газовую плиту вместо электрической.

Прием поставки нашей новой газовой плиты Kenmore

Sears остановился в день поставки, и 3 человека принесли новую линейку.Это был нелегкий подвиг – из-за лестницы, ведущей к нашей входной двери.

Парень, который собирался подключить газ к диапазону, сообщил мне, что клапан (который я установил) не того типа.

Здесь вы можете видеть клапан осушителя (слева) и клапан диапазона газа (справа):

Он сказал мне, что то, что я установил, было клапаном осушителя, а не клапаном диапазона. Это была неудача №1!

Единственное, что они могли сделать сейчас, это выровнять для меня диапазон и уйти.Подключить его не разрешили – клапан не того типа.

Я немного испарился, потому что клапан, который я купил в Home Depot, был одобрен сотрудником, который работал в проходе газовой трубы, и я думал, что дает мне безупречный совет.

Разница между клапаном диапазона газа и клапаном осушителя

Клапан осушителя уменьшает внутренний диаметр трубы примерно на 1/8 дюйма, тем самым уменьшая необходимое количество газа, необходимое для диапазона, если вы когда-нибудь захотите до ЭФФЕКТИВНО готовьте при включении всех 4 конфорок и используют духовку одновременно.

Я вернулся на склад и обнаружил, что у них нет нужного мне клапана. Так что я проехал полмили по дороге к Лоу и получил идеальное сочетание – клапан газового диапазона.

Вернувшись домой, я отключил подачу газа и сразу заменил клапан осушителя на нужный.

СОВЕТ: Не забывайте использовать герметик для стыков труб (тип T2) только на каждом соединении с наружной резьбой!

Мой проект был внезапно остановлен, потому что, по всей видимости, парень Sears оставил после себя только один из двух разъемов, которые поставлялись с диапазоном.Это было Неудача №2.

Серьезно, установка газовой плиты становилась настоящей неприятностью!

СОВЕТ: См. Комментарий Боба ниже относительно использования трубной смазки / тефлоновой ленты на развальцованной резьбе соединителей гибкой линии. Я сделал это неправильно.

Планировка вашей кухни имеет значение

Итак, я пошел назад в Lowe’s и получил часть, которая должна была идти вместе с ассортиментом для начала! Затем я вернулся домой и , наконец, , я смог подключить эту чертову штуку.ДА!

Мы вернули новый диапазон, и я снова включил газ. У нас было пламя!

Наша кухня небольшая, но продумана до мелочей (плита, раковина и холодильник образуют треугольник). Мы всегда говорили, что наш дом на 2 фута меньше во всех направлениях.

В этот корпус , это примерно 2 дюймов слишком мало, потому что я быстро обнаружил, что мы не смогли полностью открыть дверцу посудомоечной машины – из-за того, что ручка дверцы духовки на новой плите выступает дальше, чем наша старая диапазон.Это было Неудача №3.

Тогда я был вынужден отрезать часть счетчика за диапазоном, который простирался на 4 дюйма вверх по фартуку. Затем я сдвинул диапазон назад достаточно далеко, чтобы все заработало.

У нас были планы на новый счетчик (так как он выглядел некрасиво), и мы только что занимались этим. Кроме того, все равно никто не может увидеть, что за тиром!

Предотвращение проблем с оборудованием для сжигания

Обязательно используйте вытяжной вентилятор подходящего размера, если вы используете газовую плиту.

Перед установкой газовой плиты следует учесть еще кое-что:

«Все кухни должны иметь вытяжную вентиляцию для удаления запахов и избыточной влаги, связанных с приготовлением пищи. Хотя существуют различные стратегии вентиляции для кухонь, вытяжка является наиболее распространенной. При использовании газовой плиты следует использовать вытяжку с прямым выходом наружу для улавливания продуктов сгорания. Эти вытяжки должны иметь правильный размер. Для типичной кухонной плиты Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) и Институт домашней вентиляции (HVI) рекомендуют 100 кубических футов в минуту.Для более крупных вентиляторов может потребоваться подача воздуха для подпитки, чтобы избежать чрезмерного сброса давления в птичнике, вызывающего обратную тягу или другие проблемы.

После установки оборудования для сжигания и / или вентиляции, оборудование для сжигания следует проверить, чтобы убедиться в его правильной работе.

Важно, чтобы ваш установщик провел тест разгерметизации наихудшего случая. Это испытание на безопасность горения определяет, будут ли какие-либо негерметичные устройства для сжигания создавать обратную тягу или проливать продукты горения в жилое пространство.Сообщите своему установщику, что для этого теста следует использовать установленную процедуру, такую ​​как Приложение D Международного кодекса по топливу и газу или ASTM E1998 «Руководство по оценке обратного вытягивания и утечки из вентилируемых устройств для сжигания». – EPA

Перед тем, как начать…

Имейте в виду… Я , а не лицензированный сантехник, и это , а не веб-сайт с практическими рекомендациями. Я просто делюсь своим опытом установки газовой плиты в надежде, что другие в чем-то могут извлечь из этого пользу.

Спросите совета у профессионалов, прежде чем рассматривать этот тип проекта самостоятельно, а затем добавьте свой практический опыт для хорошей оценки.

К этому проекту нельзя относиться легкомысленно. Если у вас есть какие-либо сомнения по поводу попытки этого типа проекта, позвоните профессионалу, который сделает это за вас.

Если вы решите использовать методы, которые я показал здесь, вы делаете это на свой страх и риск.

Информация в этой статье предполагает, что в вашем доме ранее был природный газ.

Я начинал как сталкер… посещал новые строящиеся дома в окрестностях моего дома. Это вдохновило меня написать о проектах жилищного строительства и ремонта домов – вести хронику домов на разных этапах строительства с точки зрения потребителя. По сути, советы, которые вы найдете в моих статьях, представляют собой набор контрольных списков того, что, по моему мнению, следует (и не следует) использовать при строительстве или реконструкции качественного дома.

Kenmore Electric Range Руководство по устранению потери мощности 220 В

Kenmore Электрическая плита 220 В Руководство по ремонту подключения к сети
Иллюстрированное руководство по установке с изображениями нагревательный элемент духовки и верхние конфорки, когда часы / таймер продолжают показывать работает.

Эта пошаговая инструкция руководство было специально написано в помощь владельцам Sears Kenmore электрическая плита модели № 911.95281891 при восстановлении подключения к сети 220В. Эта конкретная проблема возникает, когда плита получает напряжение только 110 В. питания вместо полного тока 220 В, необходимого для правильного операция. Вы заметите, что электроника, включая часы, таймер, и красные светодиоды в верхней части устройства по-прежнему работают нормально.Электрические конфорки или “нагревательные элементы” на плите и духовке. оба не включаются и не нагреваются.

Перед тем, как позвонить в сервисную службу техника, ремонтник или сходите в магазин бытовой техники, чтобы купить новую диапазон, попробуйте следующие предложения. Обратите внимание, я не профессионал, и я не несу ответственности за любой ущерб вашей кухне, техника, дом, имущество, домашние животные или человек. В случае сомнений проконсультируйтесь в профессиональной ремонтной компании.


Часы и таймер работают

Электрические горелки не работают
Когда мы как-то утром попытался приготовить еду, я понял, что духовка элемент и верхние конфорки не нагревались.

Поскольку отображение часов / таймера все еще работает, подумал, что возможно предохранитель находится где-то сзади из нашего электрического диапазона Kenmore взорвался.

Я тоже подумал, что может электроника прибора просто изнашивалась после более чем двух десятилетия надежной службы.

Проведя небольшое исследование в Интернете, я узнал, что проблема может заключаться в неисправном подключении питания от двухполюсные выключатели 110 В. Эти два выключателя обеспечивают ток 220 В. необходимо для нагревательных элементов.

Начиная с нашего Электрическая плита Kenmore (модель №911.95281891) был построен в начале 1980-х, хотелось просто поехать и купите новый в Sears.




Провода на задней панели Kenmore Range

Провода для подключения к источнику питания 110/220 В
Моя разумная сторона победил, и я начал устранять проблему, проверив все провода, соединения, кнопки, ручки, штекеры и все, что я мог найти, чтобы покачивать или затяните прибор.

На заднем ряду имелось несколько проволочные ткацкие станки, которые все выглядели нормально.

Меня немного беспокоит ожог отметки над лампочкой духовки, но я подумал, что это просто накапливается нагар в результате многолетнего приготовления пищи в духовке.


Электропроводка сзади

Провода для лампочки для духовки
После проверки что все на задней панели блока оказалось в рабочем состоянии, Я начал откручивать болты, которые скрепляют электронный блок духовки. блок управления (верхняя часть с ручками и ЖК-дисплеем).

Снятие болтов блока управления духовкой

Модель Kenmore № 911.95281891
Нет в цепи платы под панелью крышки блока управления духовкой вроде бы выгорели.

I даже пытался понюхать электронику, чтобы попытаться обнаружить запах гари.

Там не было никаких признаков неисправности блока управления, поэтому я прикрутил все снова вместе.


Электрическая розетка 220В

Вилка Kenmore 110 В и 220 В
В следующий раз я повернул Обратите внимание на розетку 220 вольт 60 Гц и провод питания, прикрепленный к диапазон.

Я заметил следы ожога на одном из лезвий тира. разъем питания.

Все три лезвия казались немного тупыми и покрытыми легкий налет окисления (ржавчины).

Я использовал тонкий проволочная щетка , чтобы аккуратно очистить удалите ржавчину и удалите большую часть следов ожога.

Внешний вид 220В розетка казалась нормальной, но я все же планировал проверить соединения внутри стена.


Подключение силовых проводов к диапазону

Главный силовой выключатель снаружи
Первое изображение в строке выше – три вывода от провода питания, которые присоединяются к заднюю часть прибора.

Вытащив вилку из розетки, я использовал Крестообразная отвертка для затяжки плюсового, минусового полюса и заземления. провода к силовому блоку.


Блок силового выключателя внутри дома

Двойные выключатели на 110 В для духовки
В процессе подготовки к следующие шаги, я вышел на улицу к главному выключателю на стороне наш дом возле компрессора / вентилятора кондиционера и выключил мощность на весь дом.

Не забудьте выключить главный выключатель питания. к себе домой, прежде чем снимать металлическую панель безопасности на внутреннем выключателе коробка!


Снята защитная панель блока выключателя

Крышка розетки 220В снята
Чтобы проверить, что электричество в дом было отключено, я пошел вокруг переключатели на кухне.

Когда дело касается работа с электрическими компонентами.

Однажды я убедился, что сила выключен, снял пластиковую крышку с розетки 220В и металлическую панель, закрывающая силовые выключатели.


Затяните винты розеток

Затянуть винты выключателя диапазона 110 В
Я вытащил 220В заглушить заглушку в стене и использовать отвертку с плоской головкой чтобы затянуть соединение между толстыми медными проводами и контактом точки на розетке.

Затем я перешел на двухполюсный выключатель (два 110В соединенные вместе выключатели) в блоке выключателей с надписью «печь».

I оказал давление на провод, заставив его попасть в прерыватель, и использовал плоскую головку отверткой, чтобы затянуть прижимные пластины на проводах.


Остались две работающие горелки!

Правильно работают два ТЭНа!
Я не мог придумать что-нибудь еще, чтобы подтянуть или проверить, поэтому я вышел на улицу и включил питание дом снова на.

Затем я вставил вилку 220 В обратно в розетку. розетки и снова включил двухполюсный выключатель «духовки».

Наконец, я установил нагревательные элементы на плите в положение «High».

I частично надеялся, что после всех моих усилий прибор будет работать нормально, в то время как Я также подумал, что было бы неплохо получить повод купить новый современная электрическая плита.

В пределах нескольких секунд горелки загорелись ярко-красным светом.

На фотографиях выше они кажутся пурпурными из-за инфракрасного (ИК) излучения, которое видимые для цифровых фотоаппаратов.

Нагревательный элемент внутри духовки также был снова работает правильно.

Я не уверен, какое из соединений я проверил, пошевелился, затянул был причиной неисправного питания 220В подключение, но диапазон снова 100% рабочий.

Я надеюсь, что это руководство оказалось полезным для ты.Для получения дополнительных инструкций по ремонту и обслуживанию дома ознакомьтесь с следующие ссылки: Руководство по замене рабочего конденсатора кондиционера, Руководство по ремонту протекающего холодильника и Руководство по ремонту утечки клапана подачи туалетной воды.

Не найдено | Продукты и услуги Amcorr

Мы не можем найти то, что вы ищете. Воспользуйтесь навигацией выше или формой поиска ниже, чтобы найти нужную страницу.Или вы можете позвонить нам по телефону 877.586.3710. Если вы предпочитаете, вы можете написать нам по электронной почте, используя эту контактную форму:

Имя *

Электронное письмо *

Сообщение *

Отправить сообщение

Как найти и устранить неисправность, связанную с питанием электрической плиты

Из-за чего перестала работать моя электрическая плита и как это исправить? Устранение неполадок, связанных с питанием электроплиты, наиболее распространенными проблемами в цепи электроплиты.

Проблема с питанием электрической плиты
[ad # block] Электрический вопрос: Что может привести к прекращению работы электрической плиты и как это исправить?

Моя электроплита перестала работать и не показывает питание на панели управления, что может быть не так?

  • Когда я проверил печь на мощность, счетчик показал 230 вольт, идущих на одну сторону блока питания на плите, и 30 вольт, идущих на другую сторону.
  • Я проверил саму розетку, и она показала по 120 вольт на каждую сторону, а выключатель показал те же результаты.
  • Что заставит власть перейти в одну сторону?

Этот вопрос по электропроводке поступил от Криса из Нью-Джерси.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Крис.

Устранение неполадок, связанных с питанием электрической плиты


Применение: Схема питания электрической плиты.
Уровень квалификации: от среднего до продвинутого – Лучше всего выполняется лицензированным электриком.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: Зависит от личного опыта, способности работать с инструментами и устранять неисправности цепи и проводки 230 В.
Меры предосторожности : Определите цепь электроплиты на электрической панели, выключите ее и пометьте пометкой перед тем, как приступить к работе с электропроводкой.
Уведомление : Ремонт электропроводки электрической плиты на 230 В и электрические соединения должны выполняться в соответствии с местными и национальными электротехническими нормами и с использованием утвержденных материалов.

Наиболее частые проблемы с цепью электроплиты

ВАЖНО : Поиск и устранение неисправностей и ремонт цепи 230 В требует специальных знаний и опыта.

  • Признаки неисправности контура печи
    • Когда автомат горения переводится в положение ON, индикатор питания не загорается.
    • Конфорки печки не работают или не нагреваются нормально.
    • Неправильные показания напряжения в цепи.
  • Общие причины неисправности контура печи
    • Неправильный монтаж цепи 230 вольт.
    • Неправильное подключение печки к проводам цепи.
    • Неисправная или подгоревшая проволочная приправа в распределительной коробке.
    • Неисправные или сгоревшие соединения проводов к автомату горения.
    • Неисправность элемента электрической горелки.
  • Ремонт перегоревших проводов электроплиты
    • Обратите внимание на обесцвеченные или обгоревшие соединения проводов.
    • Удалите обгоревшую часть поврежденной проводки.
    • Приобретите соединительный соединитель подходящего размера или совместимый оконечный соединитель (-ы) для установки и ремонта неисправных соединений.
    • Поместите отремонтированные провода на прежние места и установите соответствующую крышку.
  • Проблемы с главной электрической сервисной панелью
    • ВАЖНАЯ ИНФОРМАЦИЯ: Только квалифицированные электрики должны проверять, тестировать или ремонтировать электрические панели и компоненты.
    • Если электропроводка печки в норме, то проблема может быть в панели, которая подает питание на цепь.
    • Автоматический выключатель следует проверить и проверить на нормальные показания цепи 230 В. Может потребоваться сброс автоматического выключателя из положения ВЫКЛ. В положение ВКЛ. Неисправные автоматические выключатели следует заменить.
    • Электрическая сервисная панель и компоненты должны быть проверены и протестированы на нормальные показания 120/240 вольт.
    • В некоторых случаях поставщику электроснабжения или компании может потребоваться протестировать и подтвердить услугу, предоставляемую домашней электрической панели.
Подробнее о подключении электроплиты

Электропроводка кухонной плиты или кухонной плиты

Подключение кабеля питания кухонной плиты

Полностью описанная установка электрической плиты с типичной системой электропроводки 220 Вольт. Вы можете выбрать трехпроводную или четырехпроводную электрическую плиту. Давайте посмотрим, как электрическая плита подключена и что делать, если ваш шнур не подходит к вилке.

Основные электрические схемы дома

Электросхемы и автоматические выключатели в доме

В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
Список электрических цепей панели

Цифровые вольтметры

При работе с домашней электропроводкой использование вольтметра может сыграть важную роль в электробезопасности. Электрические тестеры и измерители напряжения позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.
Типы электрических тестеров


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки на 120 и 240 В
Электромонтаж выключателей света
Электромонтаж 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Поиск и устранение неисправностей и ремонт электропроводки
Способы подключения для Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.


Будьте осторожны и будьте осторожны – никогда не работайте в цепях под напряжением!
Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

A удобный и безопасный преобразователь 110 В в 220 В

Для жителей Северной Америки подавляющее большинство электрических и электронных устройств, которыми мы владеем, рассчитаны на питание 110 В от электросети в наших домах.Однако, если вы когда-либо покупали новую электрическую плиту или сушилку для белья, вы знаете, что 110 В не всегда поможет. Более крупным приборам требуется больше энергии, и здесь нужна розетка на 220 В.

Но откуда это дополнительное напряжение, если наши домашние розетки могут подавать только 110 В?

Для этого вам понадобится преобразователь 110В на 220В.

Входное напряжение: как это работает

В большинстве районов местная энергокомпания поставляет электроэнергию напряжением 220 В.Это связано с тем, что отправка электричества с более высоким напряжением позволяет передавать его быстрее и на большие расстояния. Для этого также требуется меньше меди в проводах, что делает его более экономичным для коммунального предприятия.

Затем, как только ток 220 В попадает на телефонный столб за пределами вашего дома, он разделяется трехпроводной системой с разделенной фазой. Эта система разделяет однофазное электричество 220 В на два отдельных проводника 110 В, которые имеют общий нейтральный провод, также известный как заземляющий провод.Провода заземления обеспечивают дополнительный безопасный путь для электрических токов в случае короткого замыкания.

Поскольку электричество следует по пути наименьшего сопротивления, оно постоянно стремится вернуться в землю. Заземляющие провода обеспечивают для этого свободный путь. Без них вероятность поражения электрическим током увеличивается, поскольку тот, кто держит провод, вместо этого может стать проводником к земле.

Вот почему ваши более крупные приборы, потребляющие больше энергии, обычно имеют три контакта.Третий металлический контакт подключается непосредственно к нейтральному проводу заземления, что делает его более безопасным.

Однако эти трехконтактные вилки могут вызывать проблемы в некоторых домах.

Ограниченные розетки 220 В и вилки неправильной формы

Изображение любезно предоставлено Noricum. Под лицензией Creative Commons 2.0-SA.

Проблема начинается, когда у вас есть электроприбор или другое электронное устройство, требующее 220 В, например, оконный кондиционер, сушилка или зарядное устройство для электромобилей.Теперь есть шанс, что если у вас дома есть электрическая плита или сушилка, у вас уже установлена ​​розетка на 220 В. Однако большинство других устройств на 220 В обычно имеют гораздо меньшее потребление тока и не используют такие же большие вилки и розетки. Вместо этого они используют вилки и розетки, которые имеют размер традиционных розеток 110 В, но имеют немного другую форму вилки и напряжение питания 220 В.

Нанять электрика или купить преобразователь напряжения?

Вы можете нанять электрика, который установит розетку 220 В, но это будет стоить несколько сотен долларов.А работа с подрядчиками может быть огромной проблемой. Однако есть более простой способ снова объединить эти две фазы в одну.

С преобразователем 110 В в 220 В Quick220.com вы можете создать удобную розетку 220 В в любом месте. Все, что вам нужно сделать, это подключить к каждой из двух фаз в электрической системе вашего дома, а наш преобразователь сделает все остальное. Он даже сначала проверяет правильность подключения схемы!

Следуйте нашему простому руководству по установке или посмотрите это полезное видео от Эйприл Вилкерсон ниже.

Как это работает?

Отличный вопрос. Система Quick 220 ® использует два противофазных электрических сигнала на 110 В. Устройство рекомбинирует напряжение в однофазный сигнал 220 В. Доступно несколько моделей, предлагающих обслуживание 15 А или 20 А. Модель 20A доступна с прямой или фиксируемой розеткой.

Могу ли я запустить свое устройство на преобразователе напряжения Quick 220

® ?

У разных приборов разные потребности в энергии, поэтому важно понимать, какой ток потребляет ваше устройство.Взгляните на заднюю часть устройства и найдите табличку с его характеристиками. Вам нужно найти три важных вещи:

  • Потребляемый ток – это число в амперах (A)
  • Диапазон напряжения – должно быть 220-240 В переменного тока; другие номинальные напряжения не могут использоваться с Quick 220 ®
  • Потребляемая мощность – обычно два числа, «пиковая» и «непрерывная», выражаются в ваттах (Вт)

Как все это работает? По сути, вам необходимо выбрать подходящий преобразователь напряжения Quick 220 ® для вашего устройства. Если ваше устройство потребляет более 20 А или 4800 Вт при 220–240 В, вы не сможете запустить его на Quick 220 ® . Это может привести к повреждению устройства и даже к возгоранию электрического тока.

Если ваше устройство 220 В потребляет 20 А или меньше или 4800 Вт непрерывно или меньше, вы можете запустить его на Quick 220 ® . Вопрос в том, какая модель вам нужна? 15А или 20А?

  • Если ваше устройство на 220 В использует непрерывный ток до 15 А (примерно 3450–3600 Вт в зависимости от колебаний напряжения в стене), вы можете использовать преобразователь Quick 220 ® на 15 А.
  • Если ваше устройство на 220 В использует постоянный ток до 20 А (примерно 4600–4800 Вт), вы можете использовать преобразователь Quick 220 ® на 20 А, доступный в конфигурациях с прямым или запирающимся разъемом.

Преобразователь напряжения Quick 220 ® может питать широкий спектр устройств. Этот список НЕ является исчерпывающим – это всего лишь небольшая выборка!

  • Кондиционеры
  • Лабораторное оборудование
  • Серверы
  • Торговые холодильники
  • Печатные машины
  • Воздушные компрессоры
  • Тренажеры профессиональные
  • Торговые автоматы для мороженого
  • Электроинструменты

Могу ли я запустить ЛЮБОЕ устройство 220 В на Quick 220

® ?

Фотография любезно предоставлена ​​Тимом Паттерсоном.Под лицензией Creative Commons 2.0-SA.

Любой прибор, который требует постоянного тока более 20 А, не может работать в бытовых цепях, которые подают питание на Quick 220 ® . Устройство будет потреблять слишком большой ток через цепь. Если повезет, сработает автоматический выключатель или предохранитель. Если не повезет, вы зажжете электрический огонь.

Вот список устройств, которые НЕ МОГУТ работать на Quick 220 ® :

  • Плиты электрические
  • Сушилки для домашнего белья, потребляющие ток более 20 А
  • Сварщики старого образца, не использующие конденсаторы для хранения электроэнергии
  • Любой прибор на 220 В, требующий более 20 А непрерывно

Итог

Если вам когда-либо требовалась более удобная розетка на 220 В и вы не хотите платить за ее установку, то Quick220.com преобразователь 110v в 220v для вас. Сделайте покупки в нашем онлайн-каталоге или позвоните в наш отдел обслуживания клиентов, если у вас есть вопросы о том, как подключить ваше устройство.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
