Подключение плиты электрической: Как правильно самостоятельно подключить электроплиту к сети – Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Содержание

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты
Как подключить трехфазную плиту В однофазную сеть. Как подключить электроплиту к сети 220 В
- Подключение кабеля к электроплите
- Установка вилки
Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты
Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт
Как подключить электроплиту indesit. Как подключить электроплиту самостоятельно и пошагово: схемы, видео
- Общие требования для подключения электроплит
- Отдельная линия проводки
- Подключение кабеля к плите
- Однофазное
- Двухфазное
Как подключить электроплиту gorenje. Как подключить газовую плиту Горенье
Как подключить электроплиту В частном доме. Схема и способы подключения
Видео как подсоединить кабель к электроплите / Электроплита поключение

Как подключить плиту электрическую gorenje. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
Для подключения розетки используйте только медный кабель.
Сечение кабеля должно соответствовать таблице приведенной выше.
Розетка устанавливается на ровную, не горючую поверхность.
Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить трехфазную плиту В однофазную сеть. Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

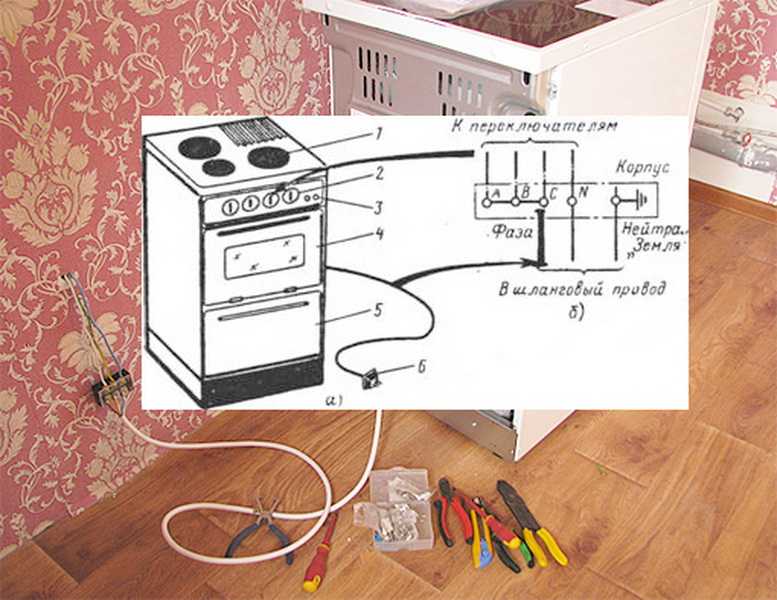

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

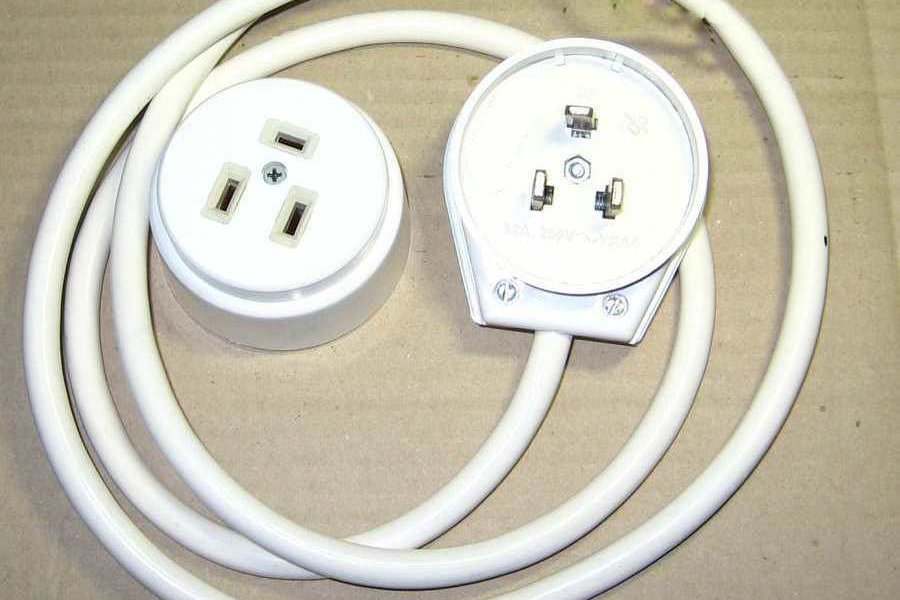

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Как подключить электроплиту к обычной розетке. Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Если вы решили подключить электроплиту к общей сети квартиры, то, с учетом суммарной мощности всех электроприборов, номинал УЗО на распределительном щите должен быть не менее 40А.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Советуем составлять план размещения розеток на вашей кухне только после утверждения дизайн-проекта. В противном случае можете столкнуться с проблемой их недоступности.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Как подключить электроплиту на 380 Вольт. Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов , из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат .

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов. В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу. Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом. В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту indesit. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
N – нулевые клеммы. Это клеммы 4 и 5;
И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Как подключить электроплиту gorenje. Как подключить газовую плиту Горенье

Подключение к магистральным сетям газовых приборов производится только сотрудниками сервисных служб, имеющих соответствующие разрешения. После окончания работ делается соответствующая запись в сервисной книжке.

Плиты Gorenje поставляются с настройкой на природный газ Н или Е (20 или 25 мбар) или на сжиженный газ (50 или 30 мбар), это указывается на шильде. Если условия сети не соответствуют настройкам, то специалист перенастроит прибор на используемый вид газа: заменит жиклеры и отрегулирует винты расхода. Обратите внимание, что после этого вентили и форсунки должны быть опломбированы и поверх заводских данных приклеена бумажка с новыми параметрами.

С правой стороны находится трубка газопровода для подключения к источнику газа с внешней резьбой EN ISO 228-1 или EN 10226-1/-2, также в комплекте идут переходник для сжиженного газа и неметаллическая прокладка (повторное использование запрещается, допустимая деформация — 25%).

Подключение производится при помощи сертифицированных гибких резиновых или металлических шлангов. В первом случае нельзя прокладывать шланг, как показано на рисунке в положении А, чтобы от нагрева он не повредился. Металлический так размещать можно.

Чтобы в газовой плите функционировали освещение и электроподжиг, необходимо подключение к электрической сети. Для этого шнур прикрепляют к клеммной коробке, которая находится на задней части прибора и должна быть после работ закрыта крышкой.

После подключения специалист проверяет все горелки, работу газ-контроля и электроподжига. Газ должен гореть пламенем сине-зеленого цвета.

Как подключить электроплиту В частном доме. Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
красная проволока крепится к зажиму L3 — рабочий контур С;
синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Видео как подсоединить кабель к электроплите / Электроплита поключение

Как подключить электроплиту самостоятельно стандартно и без розетки, Ханса, Мечта

В чем удобство электрических плит

Основным элементом на кухне всегда была плита, ведь без нее понятие «кухня» теряет свой смысл. В газифицированных домах в основном применяются газовые плиты, но последнее время все больше людей отдает предпочтение электрическим.

Электрические плиты удобны в управлении, отлично справляются со своей задачей, и являются безопасными, но только при условии правильного подключения.

Приобретая новую электрическую плиту, многие магазины предоставляют услуги электрика, который выполняет подключение.

Даже если такая услуга и не предоставляется, то продавцы настоятельно рекомендуют для подключения прибора воспользоваться услугами электрика.

И все это потому что современная электрическая плита является очень мощным потребителем электроэнергии, а значит – к безопасности ее подключения предъявляются особые требования.

Но необязательно вызывать мастера, даже при базовых знаниях в области электрики подключить этот прибор самостоятельно вполне можно, особых сложностей в этом нет, но должны соблюдаться некоторые условия.

Почему не работает электроподжиг и что делать?

Схема устройства электроподжига.

Даже если этот механизм собран идеально, он в любом случае может когда-то сломаться.

Электроподжиг может не работать из-за:

Загрязнения свечи. Эту неисправность можно без труда устранить, не выходя из дома и не прибегая к помощи мастера. Для этого необходимо удалить со свечи накопившийся на ней жировой налет при помощи ватки, смоченной в спирте.
Скачков напряжения, которые происходят на постоянной основе.
Неправильного обращения с техникой. К примеру, вы сделали попытку зажечь газ, когда снят рассекатель пламени.

Отдельно нужно сказать о том, что в описанных выше первом и втором случае вам необходимо обратиться за помощью специалиста.

Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Подготовка мебели под варочную панель встраиваемого типа

Чаще всего отверстие в столешнице под плиту вырезают ещё при изготовлении кухонного гарнитура. Но если вам нужно подготовить мебель самостоятельно — не смущайтесь. С этой работой справится любой человек, умеющий держать в руках электролобзик.

Разметку ниши под варочную панель нужно сделать, учитывая, что от её края до контура столешницы должно оставаться не меньше 50 мм. По углам разметки просверливаются отверстия диаметром 8—10 мм. Электрическим лобзиком с мелкозубой пилочкой по дереву аккуратно прорезаются линии от одного отверстия к другому. Лобзик при этом нужно крепко прижимать к столешнице.

Края вырезанной ниши нужно обработать силиконовым герметиком. После этого к срезам прикручиваются крепежи-зажимы. Подготовив мебель, можно приступать к подключению электричества.

Меры безопасности

При подключении важно серьезно подходить к мерам безопасности. Проводка, розетка с вилкой или клеммник должны быть рассчитаны на значительные нагрузки.

Самое главное нужно правильно подобрать сечение кабеля.

Все соединения должны быть хорошо закрученными, слабые незатянутые болты или винты при подключении проводки не допускаются.

Важно также не перепутать проводку при подключении к плите, розетке, вилке УЗО и автомату.

Подведем небольшой итог.

Чтобы электроплита работала с максимальной безопасностью, следует обеспечить подвод электроэнергии к ней с соответствующими параметрами – проводка, розетка и автомат должны выдерживать нагрузку больше, чем создает электроплита, а вот УЗО по силе тока должен максимально быть приближенным к данному параметру электроприбора. И лучше, если для запитки электроплиты используется отдельная линия и автомат.

Но соблюдения условий недостаточно, еще необходимо правильно подключить проводку. Ведь плиты могут работать от однофазной сети или трехфазной, встречаются также и двухфазные плиты, и важно правильно все соединить.

Установка панели на место

Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.

Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.

Подключение к однофазной сети

В электрической плите под защитной крышкой располагаются контакты, к которым и подключается провод.

Для однофазной сети этот кабель должен быть трехжильным.

Одна жила – фаза, вторая – ноль, третья – заземление. В кабеле каждая жила имеет свою окраску. Важно запомнить, что жила для ноля всегда имеет синий или голубой окрас, а заземление – желто-зеленый.

В плите же контактов для соединения обычно больше, но каждый из них имеет свое обозначение.

Все выводы, маркированные буквой «L» являются фазными, сколько бы их ни было, ноль маркируется буквой «N», их может быть тоже несколько, заземление же обозначается буквами «РЕ», обычно это один вывод.

Зная это, можно легко подключить кабель. Если, к примеру, выводов «L» несколько, а фаза в однофазной сети только одна, то необходимо воспользоваться перемычками, которые идут в комплекте с плитой.

Вначале подключаем провод заземления к выводу «РЕ», затем – ноль к выводу «N».

Если таких выводов несколько, используем перемычку, соединяя их между собой, а затем к одному из выводов подсоединяем синий провод.

Последней подключается фаза. Соединяем перемычкой все выводы, обозначенные буквой «L» (если их три, то они обозначаются как «L1» «L2» «L3»).

После соединения подключаем провод фазы. В трехжильном кабеле он может иметь коричневый, серый или черный цвет.

Вертел

Пользуясь вертелом, нужно быть предельно внимательным. У его стержня и вилок концы острые, поэтому есть риск получить травму. Надо в отверстие, находящееся в верхней части шкафа, вставить крючок держателя. Первую вилку установить на вертел, потом нанизать на него мясо и вставить вторую вилку. Затем следует затянуть вилки, воспользовавшись винтами. Переднюю часть вертела установить на крючок держателя и снять ручку. На самый низ нужно поставить противень, повернуть ручку управления режимами. Надо иметь в виду, что приготавливать на вертеле можно продукты с весом, не превышающим 5 кг.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Наиболее предпочтительный вид духовки

Какую именно духовку выбрать, зависит только от ваших предпочтений.

На что стоит обратить внимание при выборе:

Газовые духовки более экономичны в использовании, но не так безопасны. При сгорании газа в воздух попадет множество вредных веществ, и при интенсивном использовании без должного проветривания помещения это может повлиять на здоровье членов семьи.
Электрические духовки будут потреблять много электроэнергии, но порадуют функциональными возможностями. Здесь можно будет выбирать режимы верхнего или нижнего нагрева, конвекции, гриля, разогрева. А гибкая настройка температуры позволит готовить даже «капризные» бисквитные торты.

Подключение к трехфазной сети

Для подключения плиты, работающей от трехфазной сети, необходим кабель с 5 жилами, 3 из которых будут фазами, другие два – земля и ноль.

Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.

К трем фазным выводам подключаем по одному проводу фазы.

Расцветка фазных проводов может быть разной, но важно запомнить, что нулевой провод – всегда синий или голубой, а провод заземления – желто-зеленый.

Помня это, можно легко подключить кабель к плите, и неважно, от какой сети она работает.

Блиц-советы

Для проверки отсутствия контакта между землей и фазой выбирается режим тестера 2 Ом. Он должен показывать “бесконечность”.
Далее тестер устанавливается на 100 Ом и производится проверка на короткое замыкание между нулем и фазой на всех функциональных режимах плиты. Показатели не должны быть меньше 4 Ом.
После благополучного прохождения теста, одев перчатки и застелив коврик, производится включение автомата. При правильном включении – все работает, и нет дыма.
Автомат отключается, если необходимо переставить плиту. Коврик не убирается до повторного включения. После окончательной установки оборудования автомат включается.

Полная схема подключения через розетку

Теперь же рассмотрим полную схему подключения электроплиты, для примера возьмем модель, работающую от сети 220 В (однофазную), причем для нее проложим отдельную линию.

Вначале подключим ее при помощи розетки. Перед началом работ распределительный щиток в обязательном порядке обесточивается.

Итак, первым делом подключаем провод к автомату на распределительном щитке.

К нему подключаем фазный и нулевой провода, земля должна подсоединяется к заземлению дома или квартиры.

По поводу заземления – чуть ниже. Сразу за автоматом последовательно подключаем УЗО и закрепляем его.

Затем провод протягивается к месту установки розетки. Сделать это можно открытым способом (при помощи гофрированной трубки или пластикового короба).

Читайте тут подробнее: Как правильно проводить монтаж электропроводки.

Розетка и вилка для однофазной сети должны быть силовые – трехконтактные.

При подключении проводов к розетке, следует не попутать провода. Земля должна подсоединятся к контакту заземления, ноль – к нулевому контакту, а фаза – к фазному.

И обязательно нужно проследить, чтобы к вилке кабель от плиты подключался соответствующим образом. Очень важно не попутать проводку.

Розетку закрепляем на стене, важно чтобы она находилась на удалении от металлических конструкций (трубы или батареи отопления), на нее не воздействовали источники тепла, и не попадала вода.

Затем подключаем силовой кабель вместе с вилкой к плите. После этого внимательно проверяем все соединения, они должны быть хорошо затянуты, все элементы схемы – надежно закреплены.

Далее проводится пробное включение. Сначала включается автомат, затем УЗО, и сама плита.

После включения плиты на полную мощность, все отключается и проверяются все элементы на нагрев.

Выполняем заземление

Необходимость в заземлении объясняется большой мощностью кухонного электроприбора. Его выполнение возможно, во-первых, при использовании имеющегося общего заземления строения жилища. С этой целью следует обратиться в ЖЭК для подтверждения информации о подключении распределительного щитка собственных квадратных метров к домовому заземлению.

При подтверждении данной информации электропровод земли должен быть подсоединен к заземлению щита распределения, который представляет собой наиболее толстый электропровод, который в свою очередь подсоединен к щитовому корпусу болтом.

При отсутствии домового заземления в собственном доме или при расположении квартиры на первом этаже, заземление может быть оборудовано самостоятельно. Для этого в землю вбивают три прута, соединяемые металлической лентой, к которой крепится проволока из стали. Ее прокладка осуществляется в дом, где подсоединяется электропровод земли.

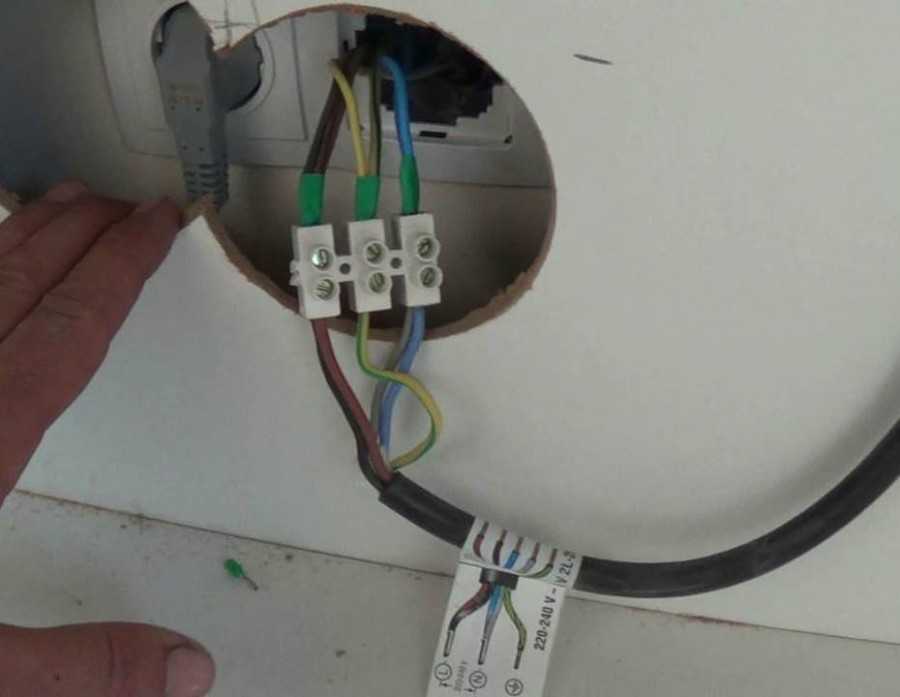

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод.

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта». Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки.

Популярное у читателей: Способы замены электрики в квартире.

Как подключить электроплиту самостоятельно

Общий принцип подсоединения электроплиты к сети, ничем не отличается от подключения любого другого электроприбора, но вот её повышенное энергопотребление накладывает определенные требования на тип соединения, поэтому многие, зачастую, сомневаются в том, как это лучше, правильнее сделать.

Давайте рассмотрим все самые распространённые способы подключения электроплит, чаще всего встречающиеся на наших кухнях, чтобы вы, когда это потребуется, смогли выполнить монтаж самостоятельно.

Подготовительные мероприятия

Что понадобится из принадлежностей и расходных материалов, станет ясно по ходу рассказа. Поэтому на таких «мелочах», как отвертки, пробник и тому подобное, останавливаться не имеет смысла. Любая эл/монтажная работа подразумевает использование определенного набора бытового инструмента.

Обследование силового щитка

В первую очередь необходимо проверить, на какой максимальный ток рассчитан вводной автомат. Значение в пределах 45±5 А – все в порядке; этого, как правило, достаточно. А вот если меньше, придется заменить.

Рекомендация – в частных домах комнат, как правило, больше, чем в квартире. Естественно, что при наличии денег и свободного пространства коттеджи «укомплектованы» бытовой техникой не так, как они. Изделий довольно много. Рекомендуется не полениться и подсчитать суммарную потребляемую ими мощность, а потом еще добавить и электроплиту. Выдержит ли ? Практика показывает, что его может регулярно «выбивать». Это по большей части касается домов приобретенных. Не факт, что новый хозяин досконально знает, что и как смонтировал в щитке прежний владелец.

Наличие заземления

Это касается собственников квартир, так как перед владельцами коттеджей такая проблема не стоит.

Рекомендация – самостоятельно в этот вопрос лучше не вникать, а пригласить электрика из ЖЭУ. Почему? Только он знает, по какой схеме подключен дом. Если это система TN-C, то возможны «сюрпризы», так как самостоятельное в таком подъездном щитке нередко приводит к аварийным ситуациям. Одна из распространенных – так называемое отгорание нуля. Последствия спрогнозировать несложно, в том числе, и для кошелька хозяина электроплиты.

Выбираем проводники

Подсоединение электрической плиты к электросети лучше сделать проводником с медными жилами. Медный кабель для плиты получится тоньше, чем алюминиевый. Его соединения с клеммами будут более надежными. Независимо от материала жил сечение провода, так же, как и сечение кабеля, выбирают по специальным таблицам. Их содержание одинаковое, хотя оформление данных может отличаться. Одна из таких таблиц показана далее.

Таблица для выбора сечения проводов и кабелей

Если плитка будет подключаться непосредственно к коммутаторам и не будет переставляться, можно использовать провода для электроплиты, жилы которых сделаны из одной проволоки. Для присоединения к электросети штепсельным разъемом лучше использовать между плиткой и вилкой кабель с многопроволочными жилами. Применение такого кабеля для электроплиты лучше из-за его гибкости.

Далее для примера рассмотрим подключение к электросети двух моделей электроплит. Одна будет комбинированная с двумя электрическими и двумя газовыми конфорками и поэтому менее мощная, а другая — полностью электрическая — более чем в два раза мощнее, чем комбинированная.

Подключение электроплиты 380 вольт | Слава созидателям

Подключение электроплиты 380 вольт

admin
Стройка и ремонт
0

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Как подключить электроплиту к сети 220 В

Подключение кабеля к электроплите

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

Подключение кабеля к электроплите

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами.

Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Источник: https://stroychik.ru/elektrika/podklyuchenie-elektroplity

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

самостоятельно, схема подключения, требования к кабелю и предохранителю

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения срока службы. Можно вызвать специалиста для подключения питания, а можно выполнить работу самостоятельно и сэкономить деньги. Изучение инструкции, прилагаемой к агрегату, поможет вам избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитывайте нормативные характеристики приборов, проводов, розеток и вилок.

Содержание

1 Требования к параметрам и номиналам автоматических выключателей
2 Провод и его параметры
3 Схема и способы подключения
4 Как подключить к сети 220 В?
- 4.1 Как подключить кабель к плите
- 4.2 Установка вилки
5 Подключение к трехфазной сети 380 В

Требования к параметрам и номиналам автоматических выключателей

Бытовые электроплиты – это мощный вид оборудования, использующий для работы силу тока от 40 до 50 А. Они подключаются к отдельному кабелю, напрямую питаемому от домового распределительного щита. Электроэнергия подается через автоматический выключатель и УЗО. Сам блок подключается через вилку и розетку, а также клеммную коробку. Ответвление от автоматического выключателя подключается непосредственно к клеммам, расположенным на стене за нагревателем.

Устройство защитного отключения (УЗО) представляет собой устройство для включения и отключения питания при определенных условиях, когда дифференциальный ток достигает заданных параметров. Защищает людей и животных от поражения электрическим током при небольших повреждениях изоляции и токоведущих фазных проводов.

В щите набирается комплект автоматического выключателя УЗО, отсюда поступает напряжение на розетку. Продаются конструкции, совмещающие функции 2-х устройств в одном устройстве. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинальная автоматическая единица выбирается по току потребления. Цифра есть в паспорте печи и составляет 40 – 50 А. Для работы в таком диапазоне защитные устройства представлены в 3-х номиналах:

63 А;
50 А;
40 А.

Рекомендуется брать более мощное устройство. Это поможет избежать регулярных отключений при работе с полной нагрузкой. Если в паспорте максимально заявленное потребление 42-44 ампера, то защиту берут 50 ампер. Техника не всегда может работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным значением для выбора УЗО является ограничение по току выше на 1 ступень характеристики автоматического выключателя. Если устройство установлено на 50А, то нужно устройство защиты на 63А, а ток утечки рассчитан на 30 мА.

Для повышения надежности печь подключается напрямую к входным клеммам, при этом задействовано минимальное количество точек контакта. Оконцовка осуществляется только автоматическим выключателем, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Силовые пары используются для этой цели, бытовые пары не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплект служит гарантией стыковки устройств с помощью прижимных планок. В этом случае увеличивается длина питающего кабеля, автоматический выключатель меняется на плавкую вставку. Сечение выбирается в зависимости от длины:

если длина провода не превышает 12 м, достаточно взять кабель сечением всего 4 мм²;
, если для удлинения шнура питания требуется цифра 6 мм².

Это обобщенные значения, так как характеристика изменяется в большую или меньшую сторону при изменении мощности. Для духовых шкафов мощностью 7 кВт используется кабель 3х4, линия оборудована автоматическим выключателем на 25 А. Выбор количества проводов зависит от варианта подключения фаз:

однофазная схема выполняется с использованием трехжильного электрического провода;
Двухфазные и трехфазные соединения выполняются пятижильным кабелем, имеющим сечение не менее 2,5 мм² и питающим оборудование мощностью до 16,4 кВт.

Пятижильный кабель с этими характеристиками подходит для всех бытовых электропечей. При разводке питания в розетку используется одножильный провод с заводской изоляцией, так как он надежен, несмотря на свою жесткость. Из-за последней характеристики его не используют для разводки к зажимам на задней стенке, так как это неудобно делать.

Для прокладки от распределительной коробки до плиты берутся марки кабеля:

ВВГ;
ПВС;
ВВГ-нг;
ВВГ; ПВГ-нг.

Для подключения к розетке использовать гибкий провод КГ, характеризующийся устойчивостью к растрескиванию при изгибе.

Схема и способы подключения

Распространено однофазное подключение печи. Для подключения электроплиты этим способом выводы 1,2,3 и затем 4,5 объединяют медными перемычками сечением более 6 мм². Эти элементы входят в комплект поставки. Фазный провод окрашен в черный, коричневый или серый цвет и подключается к клемме 1, 2 или 3. Нейтральный провод синего цвета должен быть подключен к клемме 5 или 4. Оплетка заземления зеленого цвета подключается к контакту 6.

Болты должны быть затянуты туго, так как плохое соединение приведет к прогоранию изоляции и возгоранию. В варианте схемы подключения электроплиты при питании от розетки фазный провод подключается к клемме L, ноль идет к клемме N. Заземляющая жила подключается к соответствующей клемме, которая показана на схеме заземления, с буквы ЧП.

Двухфазная цепь используется редко. Перед тем, как правильно подключить ТЭН, необходимо определить, что фаза В не используется, есть только А и С. Медная перемычка закорачивает клеммы 1, 2, они крепятся к рабочему проводу А, фаза С идет на клемму 3 Дальнейшее подключение аналогично однофазному способу. В частных домах используется двухфазная схема, но и в квартирах такой вариант не исключается, если разводка выполнена четырехжильным кабелем. Правильное подключение проводов:

желтый провод идет к клеммам L1 и L2, соединенным перемычкой – фаза А;
красный провод присоединен к клемме L3 – рабочая цепь С;
синяя оплетка подключается к нулевому контакту – нулевая цепь;
зеленый – заземление.

На вилке в этой версии 4 рожка.

Варочная панель и духовка подключаются по трехфазной схеме, способ используется как вариант подключения электроплиты в частных домовладениях или многоэтажных домах старого типа. Берем 4-х или 5-ти жильный провод, причем между фазой и нулем напряжение 220 В, а в середине индикатора рабочих фаз 380 В. Подключение производится в следующем порядке:

Проводники под напряжением С, В, А присоединяют к зажимам с номерами 3, 2 и 1 соответственно;
клеммы 5, 4 и 6 подключаются как в однофазной версии.

Как подключиться к 220 В?

Для подключения электроплиты сначала определите место установки на картинке. Штепсельная розетка монтируется возле печи на ближайшую перегородку или стену и подключается к земле. Номинальный ток устройства составляет от 25 до 40 А. Трехфазная сетевая розетка имеет 5 клемм. В распределительном щитке для печки предусмотрен отдельный автоматический выключатель, необходим трехпозиционный выключатель на 16А.

Для подключения возьмите провод, розетку и вилку. Разные модели бытовых печей стыкуются одинаково, отличаясь лишь формой защитных кожухов на задней стенке. При подключении печи к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет к фазному разъему розетки, синий провод стыкуется с нулевым контактом, зелено-желтый провод присоединяется к нулевому контакту клемма заземления. Фазы пятижильного провода — белая, коричневая и красная.

Кабель подключается к плите с помощью клеммной колодки на задней поверхности оборудования. Стандартные электрические схемы для различных типов сетей расположены рядом друг с другом. Для линии 220 В используется крайний справа рисунок. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 являются нейтральными или нейтрально-нулевыми (синие или синие жилы). Ток заземления протекает по оплетке зеленого цвета.

Перемычки часто устанавливаются на заводе, но при подключении варочной панели проверяйте отверткой и световым индикатором. Концы проводов перед стыковкой залуживают для обеспечения хорошего контакта.

Установка вилки

Вилка стыкуется с мягким проводом варочной панели, соблюдая маркировку на ней. Соединение проводов по цвету делается так же, как это было сделано в розетке. Штепсельная вилка всегда разбирается, снимая 2 винта, крышку и фиксирующую планку. Края жил зачищают от изоляции и скрепляют болтами. Необходимо установить розетку и подключить вилку так, чтобы верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения нуля и фазы на розетке и вилке, иначе будет короткое замыкание. Перед включением питания еще раз проверьте правильность крепления проводов. Если подключение ТЭНа производится в уже подготовленную розетку, определяется провод с нагрузкой, нулем и массой, а в оборудовании подключение производится в соответствии с действующим руководством.

Номинальный ток розетки 7кВт, это в некоторых случаях минус, т.к. суммарная мощность при включении всех конфорок и духовки превышает цифру. Это приводит к выходу из строя пары розетка-вилка после короткого периода использования. Чтобы этого не допустить, берут устройства белорусских производителей, которые одновременно могут выдерживать до 10 кВт мощности.

Подключение к трехфазной сети 380 В

Этот вариант выгоден, так как снижает расход металла на питающие провода. Большинство варочных агрегатов с варочными панелями большой мощности включаются в однофазную электропроводку без доработок. Допускается подключение к 2 рабочим проводам, но рекомендуется использовать 3 контакта трехфазной сети 380 В. Это снижает нагрузку на приборы электрощита.

Мощные печи, требующие данной схемы, устанавливаются в учреждениях или частных домах с трехфазными вводами, рассчитанными на 360 В. Используется пятижильный кабель с минимальным сечением 2,5 мм². Прежде чем подключить электроплиту к трехфазной розетке, возьмите вилку с 5 проводами. На клеммной колодке снимите перемычку с клемм L2, L3, L1 и присоедините к этим клеммам рабочие провода.

В случае подключения духовки своими руками оставьте нетронутой перемычку между клеммами 5 и 4, а на клемме 6 закрепите заземление. Автоматический выключатель и устройство УЗО приобретаются для трехфазной сети, кабель берут пятижильный. Розетка и вилка покупаются с 5 контактными клеммами.

Подключение производится двух- или трехфазным способом, процесс подключения отличается только количеством фазных проводов, которые по-разному подключаются к выходным клеммам на площадке плиты. Соединительный провод накидывается только на клеммы 6 и 5, остальные подключаются отдельными проводами. Не обязательно подбирать цвета фазных проводников, потому что это не нарушает функциональности.

Для двухфазного подключения можно взять розетку с 4 контактами. На зарубежном оборудовании есть схема подключения без использования нуля. Эта опция предусмотрена только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Статьи по теме:

Схема включения выключателя электроплиты Ferret. Ремонт, подключение электроплит – их электрические схемы. Электроплита Электра

Покупка электроплиты для кухни в квартиру поставит перед владельцем проблему подключения устройства к сети. Инструкция рекомендует для этих целей пригласить специалиста. Но это не всегда необходимо. Схема подключения к сети проста для понимания и может быть реализована самостоятельно. Он в равной степени применим и к обычной электроплите, с его помощью можно подключить:

плита,
индукционная плита,
стеклокерамика.

Чтобы правильно связать новое приобретение своими руками, нужно потратить время и ознакомиться с алгоритмом действий. Это просто и включает в себя несколько шагов:

Выбор места установки.
Общие требования.
Установка УЗО и автомат.
Монтаж кабеля.
Выбор типа подключения.
Схемы подключения.

Перед подключением плиты или варочной панели следует правильно определить место ее будущего размещения в квартире относительно точки подключения, близости к холодильнику и другим бытовым приборам:

Площадка, на которую планируется установить стационарную модель, должна быть максимально ровной, чтобы обеспечить устойчивое горизонтальное положение при регулировке ножек.
Длина провода и расстояние от точки подключения до устройства должны позволять свободно перемещать устройство без отключения.
Тэн обычной электроплиты может нагреваться до 100°С, поэтому не рекомендуется ставить электроплиту или варочную панель рядом с холодильником.
Нагреватель может расплавить пластиковую мебель.
Также нежелательно ставить индукционную плиту или аналогичную варочную поверхность рядом с холодильником или другими бытовыми приборами, создаваемое им электромагнитное поле негативно влияет на их работу.

Общие требования

Правильно подключить электрическую плиту или варочную поверхность своими руками без соблюдения определенных требований к оборудованию невозможно. В квартире это можно сделать гораздо проще и быстрее.

Обычно в квартире типовой многоэтажки подключение таких устройств к сети осуществляется уже смонтированным отдельным проводом, через специально предусмотренную розетку. Это сэкономит время и позволит быстро подключить плиту или варочную поверхность.

Владельцам частного дома придется выполнять все работы, связанные с проводом, а монтаж прочего оборудования придется производить своими силами или с приглашением специалиста. В этом случае вы должны использовать:

кабель трехжильный медным сечением от 4 до 6 мм в зависимости от его длины;
отдельный автомат для электроплиты для установки в щиток на 32 или 40А в соответствии с сечением провода;
;
доступный метод заземления.

Устройство защитного отключения и автоматика

УЗО

и автоотключение – обязательный элемент комплекта, который используется для самостоятельного подключения любого бытового прибора к сети. Их наличие защитит устройство от скачков напряжения и преждевременного выхода из строя:

Устанавливаются рядом на монтажной рейке к прилавку.
Номинальное значение УЗО должно быть больше автомата.
УЗО подключается к счетчику верхней фазной и нулевой опорами соответственно.
Нижние клеммы используются для подключения к автомату и обнуляются.
Если используется однополюсный автомат, нулевой вывод УЗО подключается к нулевой шине.
При биполярном подключен нулевой клеммой к соответствующему контакту автомата.
Фазные и нулевые жилы трехжильного провода размещаются на нижних креплениях автомата.
Если машина однополюсная, нулевой провод идет на соответствующую шину.
Желто-зеленый или зеленый для заземления.

Монтаж кабеля

Чтобы подключить розетку или клеммную колодку с кабелем к электрощиту, вам нужно будет самостоятельно пробить стену. На скрытую в стене укладку придется потратить время, но интерьер это не испортит. Альтернативный и менее хлопотный вариант, чаще применяемый для домов с деревянными стенами, предполагает использование внешнего короба. Штробление и укладка в ящик осуществляются по кратчайшему маршруту.

Тип подключения электроплиты

Перед началом установки необходимо определить, какой тип подключения лучше использовать. Вы можете установить электрическую плиту или варочную поверхность в квартире или на кухне частного дома с тремя видами подключения к сети:

прямое подключение;
через клеммную коробку;
через розетку.

Прямое соединение

Этот вариант можно использовать, если нет необходимости отключать плиту или варочную поверхность от общей сети. Он считается самым безопасным. Отсутствие дополнительных подключений снижает риск перегрева. Если требуется отдельное отключение, необходимо установить клеммную коробку или розетку.

Как установить клеммную коробку

Современную плиту рекомендуется подключать к сети без включения в розетку через качественный клеммник. Вы можете использовать блок в монтажной коробке, которая крепится снаружи стены или в металлической коробке для скрытой установки. Ящик размещают на расстоянии двух метров от электроплиты, на высоте не менее 0,6 метра от пола.

Включение через розетку

Распространенный вариант подключения к сети – включение через розетку с обязательным применением заземления.

Для этих целей в квартире или на кухне частного дома можно использовать розетки 3-х видов.

Отечественного производства с верхним заземляющим положением, повернутым на 90°.

белорусского производства, отличающийся поворотом контактов на 120° относительно друг друга.

европейского типа, где заземляющий контакт находится внизу и имеет плоскую часть.

Если нет необходимости в проводке своими руками, соответствующее оборудование уже имеется в квартире или на кухне частного дома, розетку необходимо проверить по фазе. Делается это с помощью электрического тестера.

Схема

Независимо от способа подключения через розетку или клеммную колодку плиту или варочную панель можно подключить к сети тремя способами:

однофазный;
двухфазный;
трехфазный.

Для устройств 220В используется однофазная схема, для 380В двух или трехфазные варианты. Перед тем, как подключить электрическую плиту или варочную поверхность, вам придется перевернуть ее и снять защитную крышку с клеммной коробки. Возможные схемы подключения обычно указаны на задней стороне устройства.

Однофазный

Самый распространенный вариант в многоэтажной квартире. Его можно использовать, когда стыковка выполняется трехжильным проводом. Это легко делается своими руками. Для правильного подключения устройства необходимо использовать перемычки. Обычно они поставляются в комплекте и привинчиваются к клеммной коробке. Если их нет в наличии, можно приобрести медные перемычки сечением 6 мм. Пять из шести винтов соединены двумя направляющими:

одна шина соединяет винты, обозначенные буквой «L» под номерами 1, 2, 3;
второй используется для соединения цифр 4 и 5, обозначенных буквой «N»;
последний остается свободным и будет использоваться для заземления.

При подключении провода распределяются следующим образом:

фаза (черная или коричневая) на L1,2 или 3;
ноль (синий) на N4 или 5;
шестая клемма с маркировкой PE используется для заземления.

Двухфазный

Эта схема чаще используется для частного дома, но ее можно использовать и в квартире. Стыковка осуществляется четырехжильным проводом. В данном случае:

по одной перемычке на L1 и L2;
еще один на N4 и N5;
L3 и винт заземления остаются свободными.

Для подключения следующим образом:

желтый провод подключается к фазе А, состоящей из клемм L1 и L2, соединенных перемычкой;
сердечник в красной обмотке идет на соседний вывод L3;
синего цвета ставится на ноль N4 и N5, стыкуется перемычкой;
желто-зеленый для заземления.

Трехфазный

Этот вариант предназначен для частного дома, в квартире такая схема применяется редко. Несмотря на внешнюю сложность, его так же просто реализовать своими руками. Осуществляется кабелем из четырех или пяти жил. Здесь используется только одна шина для соединения соседних нулевых выводов N1 и N2. Жилы должны быть подключены в следующем порядке:

к фазе А, контакт L1 становится желтым;
к фазе В, контакт L2 – зеленый;
на фазу С, контакт L3 – красный;
для соседних нулевых клемм предназначен синий цвет;
для заземления светло-зеленый или желто-зеленый.

При выполнении всех вышеперечисленных работ своими руками необходимо потратить время на консультацию со специалистами. Это убережет вас от непоправимых ошибок и позволит сделать все правильно.

Почему такой, казалось бы, простой вопрос? Во-первых, любое подключение бытовой техники, характеризующееся повышенным эн/потреблением, подразумевает прокладку отдельной линии и присоединение специальной /розетки. Обычный, коих много по всей квартире, просто не выдерживает и плавится, как и внутридомовая электрика/проводка, не рассчитанная на большие значения тока.

Во-вторых, при покупке такого оборудования необходимо предусмотреть включение в цепь соответствующих защитных устройств. В противном случае вероятны «сюрпризы» в виде периодического отключения автомата на вводе и обесточивания всех помещений, некорректной работы (и даже выхода из строя) других бытовых приборов. в квартире к однофазной сети не сложно, нужно лишь знать некоторые особенности и правила. Здесь мы поговорим о них.

Нарушение порядка подключения чревато серьезными неприятностями (и это мягко сказано), вплоть до пожара или смерти. Об этом знают все, но, к сожалению, некоторые пункты из рекомендаций производителя игнорируются. А вот то, что их несоответствие (даже по единичной позиции) является причиной аннулирования гарантии, известно не многим.

С учетом стоимости оборудования, кому-то такой аргумент покажется более весомым. Поэтому автор рекомендует еще до начала установки внимательно прочитать два документа – инструкцию производителя и соответствующие разделы ПУЭ (7-е издание).

Подготовительные мероприятия

Что нужно из аксессуаров и расходников станет понятно по ходу повествования. Поэтому нет смысла останавливаться на таких «мелочах», как отвертки, щуп и тому подобное. Любые электромонтажные/монтажные работы предполагают использование определенного набора бытовых инструментов.

Проверка силового щита

В первую очередь необходимо проверить, на какой максимальный ток рассчитан вводной автомат. Значение в пределах 45±5 А – все в порядке; обычно этого достаточно. Но если меньше, придется заменить.

Рекомендация – в частных домах, как правило, больше комнат, чем в квартире. Естественно, при наличии денег и свободного места коттеджи «оснащаются» бытовой техникой иначе, чем они. Товаров довольно много. Рекомендуется не полениться и рассчитать общую потребляемую ими мощность, а затем добавить электроплиту. Выдержит ли это? Практика показывает, что его можно регулярно «выбивать». В основном это относится к купленным домам. Не факт, что новый владелец досконально знает, что и как крепил в щитке предыдущий хозяин.

Наличие заземления

Это относится к владельцам квартир, так как владельцы коттеджей не сталкиваются с такой проблемой.

Рекомендация – лучше не вникать в этот вопрос самостоятельно, а пригласить электрика из ЖЭКа. Почему? Только он знает, как связан дом. Если это система TN-C, то возможны «сюрпризы», так как независимая в таком щите прохода часто приводит к аварийным ситуациям. Одной из самых распространенных является так называемое выгорание нуля. Последствия легко предугадать, в том числе и для кошелька владельца электроплиты.

Подбор и характеристика материалов

Трос

То, что придется протягивать новую нить, не обсуждается. Особенно это касается домов, построенных еще в советское время. Тогда от электроплит и других мощных бытовых приборов не осталось и следа, поэтому их не учитывали при расчете внутриквартирной проводки.

Материал жилы

Только медь. Об этом прямо сказано, например, в п. 7.1.34 ПУЭ. Справедливости ради (и для расширения кругозора) можно отметить, что допускается и прокладка алюминиевых кабелей, но при условии, что сечение не менее 16 «квадратов». Понятно, что для квартиры – не вариант.

Количество жил

Речь идет о подключении к однофазной сети. Поэтому как минимум три – фаза, ноль, земля. Хотя целесообразнее приобрести 4-жильный кабель. Мало ли что получится, но всегда должен быть запас. Чуть дороже, но предусмотрительность не помешает, особенно учитывая, насколько хлопотно заменить кабель в квартире.

Сечение

Рекомендации разные, и с «взглядом» на мощность электроплиты – и 4, и 6 см². Но одно дело советы “знающих” людей, а другое – нормативная документация. Согласно пункту 9.2 СП № 31 – 110 от 2003 г., не менее 6 “квадратов”. Как быть? Следуйте инструкциям производителя. В нем уже есть исходные данные о сечении с учетом потребляемой мощности конкретной электроплиты. Если мало, то какой смысл тратиться на более дорогой кабель?

Тем, кто по каким-либо причинам не имеет паспорта электроплиты, можно рекомендовать использовать данные из таблицы.

Марка кабеля

О том, какой лучше подойдет для квартиры (прокладка внутри частного дома),. Поэтому нет смысла повторяться.

Другие элементы цепи

Автоматический выключатель (А) – не менее 20.
УЗО. Это устройство монтируется последовательно с АБ (и после), а его номинал «привязывается» к току работы автомата. Значение должно быть на один шаг выше. То есть если для АВ это 20, то для УЗО – 25. Соответственно для 32 – 40.

На примечание

ПУЭ разрешает не устанавливать УЗО в цепи питания стационарного оборудования (п.7.1.79). Но все же рекомендуется использовать его в схеме. Если читатель ознакомится с назначением и принципом действия таких устройств, он поймет полезность этого замечания.

Два вышеуказанных защитных устройства могут быть заменены одним – дифференциальным выключателем. Если мало места в силовом щите – идеальное решение проблемы.

Розетка, вилка

В принципе можно не ставить вилку на кабель, а делать прямое подключение.

Но с точки зрения безопасности и удобства эксплуатации электрические плиты не самый лучший вариант. Например, как отодвинуть его от стены во время уборки комнаты?

Все изделия (вилка, розетка) должны быть подобраны по расчетной (указанной в паспорте) силе тока!

Порядок подключения

В принципе, как проложить кабель (в штробе на стене, под плинтусом или обшивкой), хозяин в состоянии решить сам. Напоминать о том, что сначала нужно открутить крепления на крышке, под которой находится клеммник, отключить напряжение в щитке при установке розетки и тому подобное, с точки зрения автора, не стоит . Но некоторые схемы будут полезны, и комментарии к ним практически не нужны.

Прямое подключение кабеля указано как в документации, так и на контактной панели электроплиты, поясняющими символами.

На что обратить внимание:

При однофазном подключении клеммы 1,2 и 3 соединяются перемычками. Они должны находиться в сумке для принадлежностей (прилагается). То же самое относится и к нулевым клеммам (4 и 5). На картинке все хорошо видно.
Если нет перемычек, их легко сделать. Но только от провода, который подключает электроплиту к сети! Если взять меньшее сечение, то не факт, что выдержат.

Несмотря на множество различных агрегатов и приспособлений, главным героем на кухне всегда была плита. Кто-то привык к газовой плите, кто-то к электрической. Сейчас электроприборы делают настолько удобными и экономичными, что некоторые владельцы задумываются о смене плиты.

Как подключить электрическую плиту самостоятельно

Вполне естественно, что тем, у кого не было электроплиты, придется ее подключить. В этом и заключается проблема: можно ли выполнить работы по подключению самостоятельно. По инструкции электромонтажные работы должен выполнять специалист. На самом деле не все так однозначно. В инструкции, прилагаемой к технике, всегда есть схема. Любой мало-мальски знакомый с электричеством сможет подключить электроприбор своими руками.

Установка электроплиты

Все начинается с выбора места, где будет располагаться печь. Место выбирается по следующему принципу:

удобное место для приготовления пищи;
возможность установки бленды над местом расположения аппарата;
близость к холодильнику и другим электроприборам не должна быть очень близкой;
плоская платформа, чтобы можно было отрегулировать ножки по уровню;
провод должен позволять перемещать блок при необходимости.

Если плита индукционного типа, то это может повлиять на работу других электроприборов. Магнитное поле горелки может повредить даже розетки , которые находятся поблизости. Исходя из вышеизложенного, можно сделать вывод, что главное при определении места – соблюдение пожарной и электробезопасности.

Как подключить электрическую плиту

Первым шагом при подключении является определение требуемой пропускной способности и типа сети. В своей массе многоквартирные дома имеют однофазную сеть напряжением 220 вольт. Мощность варочных поверхностей и духовых шкафов не более 3 кВт. Такие устройства можно подключать через разъем с предохранителем. При этом вилка должна быть на 13 ампер, а сама розетка должна иметь систему безопасности.

Цельная электрическая плита с духовкой намного мощнее 3 кВт. Там уже используется отдельная проводка к самому электрощиту. Этот тип проводки называется радиальной сетью с прямым подключением для повышения безопасности. Предохранители для такой сети устанавливаются плавкими предохранителями.

Выполняя все работы самостоятельно, вам придется запастись трехжильным кабелем. Кабель для подключения электроплиты должен быть медным и иметь сечение от 4 до 6 миллиметров.

Вам также понадобится отдельная машина для электроплиты. Машина рассчитывается на основе тока, потребляемого устройством. Если ток потребления 32 Ампера, то автомат должен быть не менее 40 А.

Обязательно включите в цепь УЗО. Для заземления используются любые доступные способы.

Монтажные работы по прокладке кабеля

В квартирах современной постройки сделать любые подключения намного проще, так как есть еще и 9Устройства защитного отключения 0257 (УЗО) и розетки 380 вольт уже могут быть установлены. Другое дело, когда приходится все делать самому. Перед прокладкой кабеля нужно решить, какое будет соединение. Возможны три варианта установки провода:

Непосредственно от электроплиты к силовому щитку.
Подключение через раздаточную коробку.
Установите отдельную розетку.

А теперь подробнее о каждом из них. Самый простой и надежный способ – прямое подключение. При таком способе кабель и оборудование не будут перегреваться, поэтому без дополнительных подключений провода. Часто в новых квартирах встречается провод, торчащий из стены. Это значит, что подключение уже выполнено, осталось только подключить концы кабеля к розетке или плите.

Второй вариант подключения троса подразумевает наличие раздаточной коробки. Если его не было, то придется купить и установить. Этот предмет изготавливается из металла или пластика. а представляет собой коробку , внутри которой закреплены прижимные скобы. Сверху закрывается крышкой. Установить коробку не проблема. Монтируется на высоте 60 сантиметров от пола на стене кухонного помещения. Расстояние от него до электроплиты должно быть не менее двух метров.

Электрические провода подключены внутри коробки. Схема подключения следующая:

с одной стороны три провода от силового кабеля подключаются к зажимным клеммам;
с противоположной стороны крепятся те же три провода от пластины.

Где какой провод должен соответствовать определяется по цвету. Синий всегда ноль, и подключать его нужно там, где написана буква N. Желтый провод подключается к земле. Черный провод является фазой и подключается в местах, обозначенных цифрами. Таким же образом крепятся провода и второй трос.

При установке электрической розетки нельзя забывать, что она должна быть заземлена. Существует три типа специализированных торговых точек:

два отверстия параллельно друг другу и одно перпендикулярно им;
все три отверстия расположены под углом 120 градусов друг относительно друга;
могут иметь от трех до пяти круглых отверстий.

Все описание дано для случая, когда кабель уже заделан в стену. Но не всегда все идет гладко. В большинстве случаев, особенно в частных или старых квартирах, приходится штробить стену. Если это сделай сам Это займет много времени, но сэкономит деньги. Кабель прячется в стене и зашпаклевывается. Место укладки выравнивается. После окончательного высыхания можно будет подключать провода к электротехнике.

Схема подключения электроплиты

Получается, что к любой сети можно подключить варочную панель с конфорками, духовку или моноблочный аппарат. То есть вне зависимости от того, однофазная это сеть, двухфазная или трехфазная.

Наиболее известная всем однофазная сеть. Он есть в каждой квартире и рассчитан на установку приборов на 220 вольт. Когда электроприбор потребляет 22 0 вольт и оснащен вилкой для обычной розетки, то его подключать не нужно. А вот когда на плите будет нарисована схема, то придется следовать инструкции.

Стыковка осуществляется трехжильным проводом с помощью перемычек. Перемычки обычно входят в комплект. Соединение происходит так:

В двухфазной цепи используется четырехжильный провод. Выглядит так:

Подключение трехфазной цепи в квартирах практически не используется. Но если вам предстоит подключение электроплиты к трехфазной сети , то реализация проекта возможна и своими руками. В нем используется пятижильный кабель и розетка европейского стандарта. Порядок подключения:

Все три способа установки не так уж и сложны. Однако для того, чтобы правильно подключить , потребуется консультация специалиста и просмотр видео в качестве наглядного пособия.

Медицинский осмотр и меры безопасности

После всех монтажных работ проверяем правильно ли они сделаны. Проверяем каждую горелку плиты. Если хоть один не будет работать , значит что-то сделано не так. Конфорки отдельно не подключаются, но если провода перепутать, то работать не будут.

При работе с электрическими проводами все линии должны быть отключены. Убедитесь, что предохранитель находится в выключенном положении.
Монтаж электрооборудования производить в резиновых перчатках.
Жильцы дома (квартиры) должны быть в курсе работ.
В качестве заземления лучше всего выбрать специальную жилу в щитке.
Нельзя использовать для заземления труб и батарей.

Если электрическую плиту можно подключить своими руками, то с комбинированной технологией самостоятельно такие эксперименты лучше не проводить. Установка электроплиты с газом и электричеством осуществляется газовой службой. Затем проверяется работоспособность каждой горелки и переключается с электрического на газовый режим. Газовики выдают документ о проверке и проводят ее сами.

Электрические плиты давно вошли в наш быт, но, к сожалению, не все умеют их подключать. Итак, если вы приобрели одну из таких печей и собираетесь ее подключать самостоятельно, данная статья поможет вам в этом. В ней мы пошагово постараемся объяснить, как это сделать грамотно, а главное безопасно!

Также стоит отметить, что хотя электроплиты и считаются бытовыми, они потребляют достаточно большую мощность – это следует учитывать как при монтаже, так и при дальнейшей эксплуатации отопительных электроприборов в быту.

Перед установкой внимательно прочитайте содержание инструкции по установке. Если какие-то моменты вызвали у вас сомнения, то лучше доверить установку квалифицированному электрику. Помните, что гарантия производителя не действует, если электрическая плита подключена с нарушением норм и правил установки электрооборудования.

Предлагаем подумать над тем, как правильно подобрать аксессуары для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключение электроплиты и духовки к однофазной, двухфазной, трехфазной электросети напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электроплиты

Перед началом любых работ по подключению электрооборудования к сети необходимо внимательно изучить технический паспорт изделия, который необходимо приложить, а также ознакомиться с такими нормативными документами, как ПУЭ 7 редакция и ПТЭЭП.

Пошаговая инструкция подключение электроплиты electrolux ekc (электролюкс), zanussi (занусси), hansa (ганза), gorenje (топка), bosch (бош), аристон (аристон), беко (веко), хотпоинт , indesit (индезит), greta, kaiser (kaiser), aeg, nord ep, samsung к сети:

Этап 1. Силовые кабели, автоматический выключатель и УЗО

Электропитание электроплиты должно осуществляться независимым кабелем, идущим непосредственно к распределительному щитку квартиры. Для прокладки кабеля от щитка до розетки можно использовать кабели марок: ВВГ; ВВГ-нг; ПВА; ШВВП. А от розетки к печке лучше подключать многожильными проводами типа ПВА или КГ, которые более устойчивы к перегибам при многократном изгибе в процессе эксплуатации.

Сечение кабеля зависит от напряжения сети, количества фаз и потребляемой мощности. Зная эти параметры, вы сможете выбрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на порядок больше.

Таблица: выбор сечения кабеля

Подключение должно производиться от отдельного автоматического выключателя. Номинальный ток автомата должен быть на один номинал выше, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации, которая прилагается при покупке, они же указаны на корпусе. Времятоковая характеристика автоматического выключателя должна быть группы С.

Также желательно установить устройство защитного отключения (УЗО), которое защитит человека от повреждений. поражение электрическим током при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, а подключается после него. Его номинал должен быть на порядок меньше автомата. Ток утечки на землю не более 30 мА. Все винтовые клеммы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2. Установка розетки

Далеко не в каждой квартире на кухне есть розетка, предназначенная для подключения мощных приборов, потребляющих более 3 кВт. Обычно это однофазная розетка, рассчитанная на 32 или 40 А.

Предлагаем рассмотреть, как выбрать и установить розетку для электроплиты :

Розетка должна быть изготовлена из качественных материалов и обеспечивать надежный электрический контакт.
Количество контактов должно соответствовать количеству жил провода. Запрещается соединять провода вместе, подключая их к одному контакту.
Для подключения к розетке используйте только медный кабель.
Сечение кабеля должно соответствовать таблице выше.
Розетка устанавливается на ровную негорючую поверхность.
Если у Вас Кирпичная стена, накладную розетку желательно установить на специальную подкладку, это предотвратит растрескивание основания розетки при установке.
Не устанавливайте розетку слишком близко к горячим поверхностям, умывальникам, железным трубам, оконным и дверным проемам.
При замене старой розетки убедитесь, что изоляция проводов не повреждена и нет признаков перегрева кабеля.
Цвета проводов должны соответствовать назначению проводов, как в розетке, так и в вилке.
Все винтовые клеммы должны быть правильно закреплены. Многожильные провода следует предварительно припаять паяльником, в месте их крепления к контактам розетки.
После установки розетки убедитесь, что провода подключены правильно. Используйте мультиметр, чтобы проверить наличие короткого замыкания.

Включите автоматический выключатель в квартирном распределительном щите. С помощью мультиметра проверьте наличие напряжения на фазных контактах розетки.

Шаг 3. Откройте заднюю панель печи

Чтобы подключить кабель к электроплите, на ее задней стороне нужно найти и открутить небольшую крышку, закрывающую клеммы проводов.

Задняя стенка печи

Этап 4. Подсоединение кабеля

После того, как вы сняли крышку, нужно закрепить кабель. Это сделано для того, чтобы избежать случайного выдергивания кабеля из пластины. Вставьте кабель и закрепите его на корпусе печки в специальном зажиме.

Отверстие для подключения кабеля ZVI

Шаг 5. Установка медных перемычек

В зависимости от количества фаз питания провода подключаются по-разному. Для правильного согласования подключения плиты к различным сетям электропитания в комплект клеммной колодки входят специальные медные перемычки. По выбранной вами схеме установите перемычки в колодку и закрутите винты там, где провода не будут соединяться.

Подключение проводов к бытовой плите

Шаг 6. Подключение проводов

Очень важно правильно подключить провода на клеммнике! В документации и часто на самом корпусе, возле крышки, есть схема подключения с различными типами питающей сети. Согласно схеме, подходящей для вашего случая, подключите провода к клеммам. Цвет проводов должен соответствовать соединению в вилке и розетке. Первым подключается провод заземления – желто-зеленый, затем нулевой провод – синий. Потом фазные провода, коричневый и два черных. Здесь главное ничего не перепутать, чтобы не вывести оборудование из строя.

Соединяем изолированную нейтраль и землю с помощью перемычки

Шаг 7 – Закрытие панели

После подключения всех проводов еще раз проверьте схему подключения, убедитесь в отсутствии ошибок. Хорошо затяните зажимные винты. Но помните: во всех пластинах разъем выполнен из хрупкого материала, не прилагайте больших усилий, иначе можно его повредить. Теперь можно закрыть крышку и затянуть болты крепления.

Окончательное подключение проводов к бытовой электроплите

Шаг 8. Подключение к сети

Перед подключением печи к сети убедитесь, что цепь собрана правильно, все токоведущие части замкнуты. Включите автомат и УЗО, проверьте наличие напряжения в розетке. Включите электрическую плиту. По инструкции убедитесь, что все его функции работают корректно.

Видео: видеоинструкция по подключению электроплиты

Подключение печи в однофазную сеть

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое в квартирах. Большинство печей имеют следующие выводы проводов: L1; Л2; Л3; N1; N2; и контакт с землей.

Для подключения такой электроплиты к однофазной домашней сети 220 В необходимо:

поставить перемычку между клеммами L1 и L2, L2 и L3,
подключить фазный провод к L2 – коричневый;
оставить перемычку между клеммами N1 и N2;
подключить нулевой провод к N2 – синий;
к заземляющему контакту, отмеченному специальным значком, подключить заземляющий провод – желто-зеленый.

Количество и наименование клемм могут отличаться, уточняйте эти данные в документации к устройству.

Схема подключения однофазной электроплиты

Подборка видеогидов

В статье мы предложим инструкцию по ремонту электроплиты в домашних условиях. Электрическая плита является самым мощным бытовым электроприбором. Да и условия его эксплуатации не самые комфортные. На его производительность влияют следующие факторы:

Нагрев приводит к высыханию и повреждению изоляции;
Коммутационное управление токи приводят к износу переключателей;
загрязнение от приготовления пищи, попадание внутрь печи при достаточном количестве может привести к ее поломке.

Ремонт электроплиты своими руками: основные трудности

Ремонт электроплит осложняется в зависимости от:

Количество горелок;
Наличие духовки;
Количество ступеней или плавная регулировка мощности конфорок.

Однако отремонтировать плиту может любой, кто умеет держать в руке отвертку и разбираться в электрической схеме электроплиты.

Для тех, у кого уже есть опыт ремонта, схема не всегда нужна. Также не потребуется при поиске большинства типовых неисправностей, встречающихся на электроплитах. Вот они:

Обрыв проводников, окисление контактных соединений;
Отказ горелки;
Сломан переключатель или регулятор.

Давайте посмотрим, как найти и исправить эти неисправности.

Печка не работает – с чего начать? Инструкция

Сначала проверьте напряжение сети . Начать нужно с розетки: однофазной или трехфазной, к которой подключается плита. При питании от трех фаз измеряют напряжение между всеми фазами и нулевым рабочим проводником (должно быть 220 В), а также между всеми фазами (должно быть 380 В). При однофазном питании делаем одно измерение – между фазой и нулем.

Если розетка исправна, такие же замеры проводим на вводном клеммнике электроплиты. Если на нем чего-то не хватает, то виноват кабель питания.

Корпуса электроплит заземленные . Но если заземления по каким-то причинам нет, то при поломках плиты нужно сразу проверить, не появилась ли на корпусе «фаза». Для этого используется однополюсный индикатор напряжения. Так как кузов окрашен, желательно сделать это на головках болтов и на горелках, включив их заранее. Если обнаружена «фаза», то ремонт нужно продолжать с осторожностью.

Если заземленная плита «бьет» током, то вам придется искать две причины: во-первых, где пропала связь с контуром заземления, а затем где протечка электроплиты.

Если напряжение питания в норме, необходимо определить степень повреждения . Если не работает отдельный элемент (горелка, духовка), то нужно искать неисправность в его цепи. Если не работает вся плита или часть горелок, потребуется проверка цепей общего питания. Если режимов работы конфорок и духовки несколько, нужно заранее узнать, все ли они включаются. Это займет время, так как горелки придется несколько раз нагревать и охлаждать.

Отсутствие индикации работы горелки не всегда означает, что она неисправна. Индикаторная лампа может не гореть.

Итак, область поиска сужена до минимума. Обесточиваем плиту, вынув вилку из розетки, и разбираем ее. У переносных печек для этого снимаем крышку внизу, у стационарных откручиваем пару винтов и поднимаем верхнюю крышку.

Внешний осмотр . Обращаем внимание на надежность крепления разъемных электрических соединений, состояние изоляции проводов, наличие запахов горелой изоляции и состояние поверхностей коммутационных элементов. Некоторые неисправности определяются таким образом. Если это не поможет, читайте дальше.

Ремонт контактных соединений

Поскольку токи, потребляемые нагревательными элементами плиты, велики, требования к качеству контактных соединений высокие. А соединений в печке много: и ТЭНы подключаются через выключатели, и соединяются между собой в общую цепь.

Коммутация осуществляется с помощью разъемов, провода к которым крепятся обжимкой . Паять нельзя – под воздействием температуры соединение разрушится. Сами разъемы должны быть плотно закреплены на клеммах элементов. Как только они ослабевают, в этом месте появляется преходящее сопротивление. Под действием тока нагрузки он нагревается, поверхность окисляется, контакт нарушается. Найти место обрыва можно по почерневшему разъему и сгоревшей изоляции провода.

Разъем придется отрезать и заменить на новый, а изоляцию провода восстановить. Для ремонта проводов в электроплитах нельзя использовать ленту – она расплавится и сгорит. Для этого в магазинах электротоваров продаются специальные стеклопластиковые трубки .

Там же покупается новый разъем, также подходят для этой цели автомобильные разъемы того же размера. Продаются латунные изделия, у которых больше недостатков, чем достоинств. Самое главное, что без специального инструмента обжать его на проводе не получится. Можно с помощью двух пассатижей завернуть его зажимы, одна пара которых зажимает провод, а другая его изоляцию. Но этот процесс потребует максимальной усидчивости.

Второй их недостаток в том, что если гибкий провод еще можно зажать, то жесткий, сечением до 6 мм 2 , нереально. Если сильного обжима не получится, через некоторое время придется делать это снова, но уже с новым коннектором.

Лучше иметь дело с изолированными наконечниками . Для их опрессовки вам также понадобятся пресс-клещи Они недорогие и пригодятся в будущем.

Доступно много советов:

Соединители

используются в пластинах RPI-M ,

, но для винтового соединения используются и NCI , NVI .

Диагностика нагревательного элемента

ТЭНы (ТЭНы) проверяются мультиметром для чего измеряется их сопротивление. Он находится в пределах сотен ом . Низкое сопротивление указывает на короткое замыкание в нагревательном элементе (при этом должен отключиться автоматический выключатель питания электроплиты), бесконечность указывает на обрыв элемента. В обоих случаях его придется менять.

Горелки могут иметь 4 выхода, в этом случае они содержат два нагревательных элемента . Это необходимо для ступенчатой регулировки мощности. Элементы имеют разную мощность и разное сопротивление.

Нагревательный элемент не должен быть электрически соединен с корпусом. Когда он обнаружен, элемент изменяется.

Диагностика переключателя

Работа переключателя проверена мультиметром . Для этого иногда приходится сравнивать его схему работы с соседней исправной или смотреть принципиальную схему печки. Обнаруженные подгоревшие контакты зачищают наждачной бумагой, разбирая выключатель. Но, если он сильно поврежден, лучше заменить элемент на новый. Если в плите есть терморегулятор, то его контакты также проверяются мультиметром. В холодное время они закрыты.

Горелка электрической плиты не работает? Как починить

Вы можете подумать, что для починки горелки электрической плиты требуется техник. Однако починить горелку электрической плиты относительно легко. Все, что для этого требуется, — это крестообразная насадка, эта направляющая и, возможно, мультиметр. После того, как вы определили проблему, запасную часть можно приобрести в Интернете и обычно установить, просто подключив ее.

Продолжайте читать, чтобы диагностировать проблему и починить горелку электрической плиты.

Как работает горелка?

Понимание того, как работает горелка электрической плиты, поможет вам определить причину, по которой она не работает.

Когда горелка включена, 120 вольт переменного тока подается через две ветви, которые соединяются с горелкой, что приводит к замыканию цепи и нагреву горелки. Большинство причин, по которым горелка электрической плиты не нагревается, связаны с тем, что горелка не может замкнуть замкнутый контур.

Клеммы горелки можно проверить с помощью мультиметра, чтобы определить, не допускает ли разъем замкнутую цепь, также называемую «отсутствие непрерывности». Отсутствие замкнутой цепи также может указывать на неисправность переключателя горелки или проводки.

Как предотвратить поломку горелки

Горелки электрических плит часто выходят из строя из-за того, что пища, жидкость и жир попадают через щели и повреждают гнездо горелки. Поэтому важно вытирать любые пролитые жидкости и содержать горелку в чистоте. Грубое обращение со змеевиком горелки также может привести к выходу из строя горелки.

Безопасность

Перед устранением неисправности горелки отключите питание печи. Кроме того, убедитесь, что ни один из электрических компонентов печи не соприкасается с водой, так как это может привести к их повреждению.

Как получить доступ к керамической варочной панели (стеклянной или гладкой)

Если у вас керамическая плита, ее необходимо открутить, чтобы проверить находящиеся под ней электрические компоненты. Для откручивания плиты, скорее всего, потребуется крестовая насадка или отвертка. Винты обычно можно найти на передней части варочной панели, под той ее частью, которая обращена к вам.

Открутив винты, поднимите переднюю часть плиты под углом от 45 до 90 градусов. Для плиты, скорее всего, потребуется прочный предмет, например, длинный кусок дерева, чтобы поддерживать ее, пока вы проверяете электрические компоненты.

После того, как вы подняли плиту, змеевики горелки, скорее всего, будут закреплены двумя металлическими скобами, которые нужно будет отвинтить и снять, чтобы проверить змеевики на наличие повреждений.

Как получить доступ к змеевику

Если у вас есть змеевик, некоторые действия по устранению неполадок, необходимые для его устранения, можно выполнить, просто подняв змеевик горелки вверх или вытащив его из гнезда. Будьте осторожны при извлечении змеевика горелки из гнезда; Держите угол как можно меньше, но также ожидайте, что вам придется использовать немного смазки для локтя, чтобы отключить его.

Доступ к электрическим компонентам под плитой обычно можно получить, подняв плиту спереди под углом от 45 до 90 градусов. У большинства печей со спиральной крышкой есть опоры, которые будут удерживать плиту, пока вы устраняете проблему с горелкой.

Как починить неработающую горелку электрической плиты

Отключить горелку

Если горелка вашей электрической плиты не работает, это может быть связано с плохим соединением между розеткой и клеммами горелки. Возможно, вы сможете определить, что клемма ослаблена, покачивая ее, но, тем не менее, вы можете также отключить ее, проверить клемму на наличие повреждений, а затем снова подключить.

При подключении убедитесь, что он подключен правильно и не ослаблен. Если вы обнаружите, что клемма повреждена, вы, вероятно, нашли причину, по которой горелка не работает, и должны заменить розетку или горелку.

Осмотрите гнездо горелки на предмет повреждений

Иногда пища, жидкость или жир капают вниз и повреждают гнездо горелки. В других случаях розетка может перегореть и повлиять на напряжение, подаваемое на горелку.

Проверьте емкость на наличие признаков возгорания или других повреждений. Если контакты сильно повреждены, розетку следует заменить на новую.

Определите, не поврежден ли змеевик горелки

Если у вас есть печь с змеевиком, определить, сломан или поврежден змеевик, должно быть относительно легко; просто осмотрите катушку на наличие разрывов или вздутий. Если катушка повреждена, ее необходимо заменить. Если вы не уверены, поврежден ли змеевик, замените подозрительную горелку одной из других работающих горелок печи. Если катушка горелки работает, когда она подключена к другой розетке, вы будете знать, что катушка не неисправна.

Если у вас керамическая плита, после доступа к змеевику проверьте ее на наличие разрывов или других повреждений. Если катушка повреждена, ее необходимо заменить.

Для проверки непрерывности горелки можно также использовать мультиметр. Щупами мультиметра следует прикоснуться к клемме горелки, и при отсутствии непрерывности горелку необходимо заменить.

Проверка проводки на наличие ослабленных или сгоревших проводов

Иногда проводка под печью повреждается. Плиту нужно будет поднять, чтобы проверить проводку и разъемы на наличие повреждений. Если проводка или разъемы повреждены, их необходимо заменить. Плохое соединение также может быть причиной того, что горелка не работает, поэтому вам следует проверить, не ослаблены ли и разъемы.

Определите, не вышел ли из строя выключатель горелки.

Если горелка не повреждена, вероятно, причиной ее неработоспособности является выключатель горелки. Подозрительную горелку следует заменить работающей горелкой, чтобы определить, неисправен ли переключатель. После устранения возможных причин, указанных выше, если вы установите работающую горелку, и она не будет работать, вы будете знать, что, скорее всего, виноват переключатель горелки.

В зависимости от типа печи вам может потребоваться снять заднюю панель печи, чтобы получить доступ и заменить неисправный переключатель.
