Дымоходы для газовых котлов – требования к установке и сравнительный обзор видов

Газ является экономичным и доступным видом топлива, что широко применяется для отопления частных загородных домов, больших коттеджей и маленьких дачных домиков. Однако при использовании газовой отопительной установки необходимо особое внимание уделить безопасности. Пренебрегать установленными СНиП требованиями нельзя: это ставит под угрозу здоровье и жизнь проживающих в доме людей.

Важно грамотно подобрать дымовую трубу для качественного отвода продуктов горения. А монтажными работами должны заниматься лицензированные специалисты.

Правильный дымоход: выполняем нормы и требования

Требования по материалам, конструкции и установке дымоходов отражены в СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Исполнение правил строго обязательно.

Согласно нормам, дымоход должен:

• иметь вертикальную направленность – идти строго вверх, без наклонных участков. Допустимый уклон – 30 градусов, допустимый вынос – не более 1 м;
• иметь высоту не менее 50 см выше уровня плоской кровли частного дома, не менее 50 см выше конька скатной крыши, если выход обустроен через кровлю вблизи конька. Если рядом с устьем дымоходного канала находится высокая пристройка, то такое устье размещают выше самой высокой точки пристройки;
• сечение круглой дымовой трубы должно быть больше, чем выходного патрубка в котле;
• все используемые в конструкции материалы должны быть газонепроницаемыми и устойчивыми к высокотемпературному воздействию;
• участки стыков должны быть герметичны;
• в месте прохода через крышу стыки блоков-модулей не допускаются.

По всей протяженности не допускаются искривления, сужения, если же есть поворот, в нем устраивают ревизионный люк. Всего поворотов не может быть более 3-х.

Сверху над выходом устанавливают зонтик-дефлектор, защищающий от попадания внутрь осадков, мусора.

В частном доме может иметься различная газопотребляющая техника. Оптимально, когда к одному каналу для вывода отработанных веществ подключено одно такое устройство – об этом говорится в нормативах. При определенных условиях допускается подключение двух устройств: в этом случае необходима установка рассечки.

Кроме того, одной из важных деталей является конденсатосборник – съемный стакан, емкость из пластика, жаростойкой керамики или нержавеющей стали. Его монтаж регламентирован нормами, а основная задача такого устройства – обеспечение сбора и отведения влаги. За счет этого не только повышается безопасность, но и значительно продлевается срок эксплуатации всей системы.

Смонтированную систему будет проверять комиссия, и в случае выявления каких-либо несоответствий нормам и правилам ввод в эксплуатацию будет запрещен.

Выбираем материал

Дымовые каналы выполняют из негорючих материалов, прочных и долговечных. Также важны способность противостоять химически агрессивным веществам и способность не пропускать газы. При выборе подходящего варианта стоит учесть и сложность монтажа и последующего обслуживания.

Классика – кирпич

Кирпичные конструкции используются до сих пор, но уже не имеют широкого распространения – в сравнении с современными вариантами они имеют массу недостатков.  Массивность и значительный вес требуют закладки фундамента под основание, строительство выходит долгим и затратным.

При этом не обеспечивается необходимая тяга, на поверхности стенок образовывается конденсат, который кирпич впитывает. Не отличается кирпич и стойкостью к воздействию агрессивной химической среды. В итоге происходит разрушение кладки.

Кроме того, периодически необходима прочистка от скапливающейся на не слишком гладкой поверхности сажи.

Комбинированный вариант

Когда в доме уже есть кирпичный дымоотвод, его эффективность можно повысить, вставив внутрь гладкую трубу-вкладыш – стальную, керамическую или асбоцементную.

При устройстве комбинированного варианта следует выполнять герметичными стыки вкладыша. Особенно сложно это будет сделать при использовании асбоцемента.

Для уменьшения образования конденсата трубу-вкладыш нужно утеплить.

Долговечная керамика

Керамические системы отличаются пожаробезопасностью, прочностью, длительным сроком службы. И наилучшим образом подходят для создания дымоотводящих каналов с выходом на крышу.

Керамические поверхности гладкие, благодаря чему на них не задерживаются сажевые отложения, они не впитывают воду, стойко переносят воздействие агрессивных веществ.

В числе минусов – большая стоимость. И весят керамические блоки-модули в бетонном каркасе немало, что ограничивает их применение.

Нержавеющая сталь

Нержавейка – это самое распространенное на сегодня решение. Такие отводные конструкции отличает легкость, простота монтажных работ, стойкость к агрессивному воздействию конденсата, долговечность и невысокая стоимость.

Металл быстро прогревается, за счет чего количество образовывающейся влаги снижается. Круглая форма и идеально гладкие стенки обеспечивают эффективность отведения продуктов сгорания, поэтому и оборудование работает с большим КПД.

Все участки снаружи здания необходимо обязательно утеплять.

Наиболее практичным и универсальным решением являются сэндвич-модули, двустенные металлические модели – это одна труба, вставленная в другую. Зазор заполнен теплоизоляцией, поэтому внешняя часть не нагревается. И разрушительной едкой конденсатной влаги образуется минимум. Отличные рабочие показатели, привлекательность снаружи и доступная стоимость обеспечили этому варианту популярность.

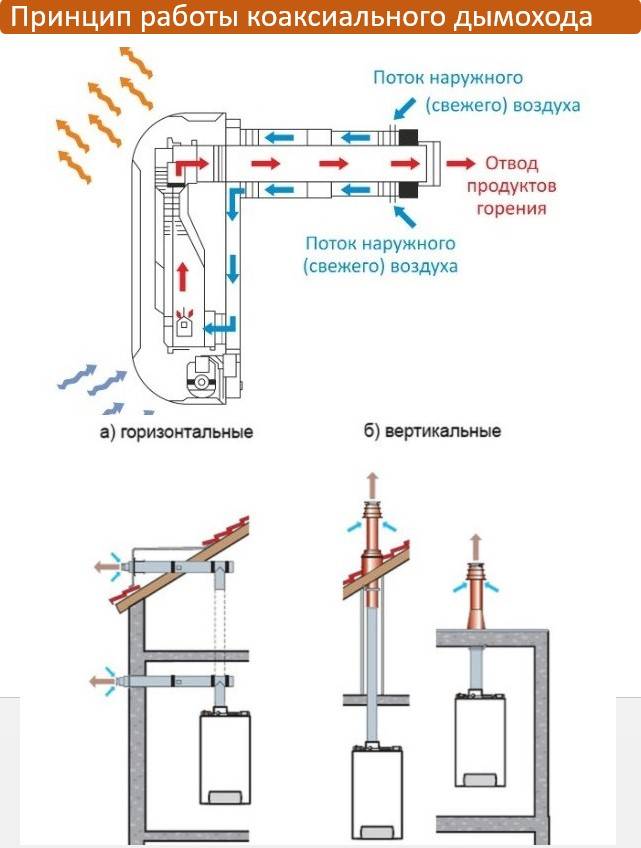

Коаксиальные модели

Коаксиальные модели по строению схожи с «сэндвичами»: там также одна труба из нержавейки размещается в другой, между собой они скреплены перемычками.

Это оптимальная модификация для отопительного газопотребляющего оборудования с герметичной топочной камерой. Она позволяет одновременно выводить продукты горения и подавать кислород в отопительный агрегат.

Монтаж можно производить внутри дома и снаружи – с утеплением, а также горизонтально и вертикально.

Чем отличаются конструкции дымоходов для котлов разного типа

При строительстве нового дома учитываются все особенности отопления, и под каждый элемент предусматривается место. Если в уже построенный дом монтируют газовое отопление, то устраивается не внутренний, как в первом случае, а выносной дымоход.

Сама конструкция, по которой отводятся отработанные газы, подбирается в зависимости от вида газового агрегата.

Газовые котлы оснащаются камерой сгорания:

• открытого типа;
• закрытого типа.

У таких агрегатов отличается принцип функционирования, хотя внешне они выглядят одинаково.

Открытый тип

Открытая топочная камера с атмосферной горелкой нуждается в притоке воздуха. Чтобы функционирование газопотребляющего оборудования отличалось эффективностью, требуется хорошая тяга. Для этого дымовую трубу прокладывают максимально прямо на достаточную высоту.

Пройти от котла прямо вверх, через крышу – достаточно сложная техническая задача. Из-за этого в ряде случаев проделывается отверстие в глухой стене: участок от теплового агрегата до стены делают горизонтальный, а уже на улице дымоходный канал устремляется вверх. Высота его должна быть большой, выше конька, иначе достаточной тяги не будет. Сложности в этом случае с надежным закреплением, так как конструктивные элементы будут испытывать ветровую нагрузку.

Кроме того, большая протяженность снаружи приводит к образованию конденсата. Его количество можно уменьшить за счет теплоизоляции, но избавиться полностью от влаги не получится. На выходе обязательно устройство конденсатосборника.

Закрытый тип

Современные турбированные котлы имеют камеру сгорания закрытого типа, они оснащены дутьевой горелкой. В закрытую камеру воздух нагнетается принудительно – вентилятором.

Лучшее решение для подобных агрегатов – это коаксиальный дымоход. Здесь не требуется большая протяженность, и допускается горизонтальная прокладка короткого участка, который затем выводят через стену.

Особенности сборки

Монтажные работы и снаружи здания, и внутри дома производят в строгом соответствии с нормативами пожарной безопасности. Проход через крышу выполняют без стыков, с использованием специальных проходных узлов.

Все части соединяют герметично, допускается применение исключительно жаростойких герметизирующих составов.

Установка керамики

Тяжесть керамических блоков предполагает наличие фундамента. Основание делают из цементного раствора, на которое ставят переходник, чтобы подключить нагревательный прибор.

Для надежного соединения всех модулей применяют кислотостойкий раствор, с помощью которого поэтапно наращивают дымоотводящий керамический канал.

Блоки бетонного каркаса также ставят один на другой, промазывая стыковочные участки термостойким составом.

Оголовок, выходящий на кровлю, закрывают дефлектором.

Стальные модели

Сборка осуществляется двумя способами – «по направлению дыма» и «по конденсату». Внутри помещения всегда собирают «по дыму» (по направлению движения дыма): важно, чтобы продукты сгорания в любой ситуации не попали в жилье. Элементы разворачивают так, чтобы каждый последующий надевался на уже установленный.

«По конденсату» монтируют трассу вне дома или при выборе одностенных моделей. Здесь учитывают возможное стекание воды – и убирают для него препятствия. Поэтому верхние элементы вставляют в нижние.

В коробе

Для придания опрятного вида коммуникациям владельцы частного жилья часто используют короба. Это не запрещено нормативами, а на функциональности сказывается положительно: дополнительное укрытие изоляционными материалами хорошо влияет на тягу и исключает контакт горячего металла с горючими поверхностями.

При этом необходимо обеспечить доступ к конденсатосборнику – для этого предусматривают специальные ревизионные люки.

Коаксиальная дымоотводная система

Установка простая, в комплект входят готовые модули, которые легко собираются в определенной последовательности. У каждого элемента – «свое» место. Стыки дополнительно герметизируются.

Чаще всего коаксиальный дымоотвод проводят через отверстие в глухой стене наружу, но есть варианты и вертикального монтажа.

Почему стоит обратиться к профессионалам

Для максимального КПД котла важно, чтобы присутствовала хорошая тяга, внутренняя поверхность дымовой трубы была гладкой, а ее монтаж осуществлялся с соблюдением правил: по расположению, уклону, высоте, количеству поворотов и т. д.

Хорошее качество используемых материалов, строгое следование технологическим правилам и инструкциям при проектировании и обустройстве дымоотводящей системы обеспечит эффективную, безопасную и длительную работу котельного оборудования.

Грамотный подход очень важен, так как допущенные при проектировании и монтажных работах ошибки могут иметь опасные последствия: в жилые помещения могут попасть отработанные газы, возможно возникновение пожара. Поэтому все работы должны выполнять специалисты, имеющие соответствующий доступ и лицензии.

Мастера компании «Бридж-Сервис» качественно спроектируют и смонтируют надежную дымоходную систему для газового котла. Отопительное оборудование будет работать с хорошей производительностью, а его использование будет полностью безопасным для жильцов дома.

Остались вопросы?

Оставьте заявку и наш менеджер ответит на все интересующие Вас вопросы



какие требования к монтажу дымохода выдвигают нормативы Беларуси

Газовая мини-котельная в частном доме для удаления загрязнённого воздуха продуктами горения газообразного топлива согласно белорусским нормам оборудуется дымоходом.

Что нужно знать, чтобы сделать дымоудаление из помещения топочной по всем требованиям нормативов Республики Беларусь (РБ), как правильно установить трубы дымохода для газового котла на крыше мини-котельной частного жилого дома, расскажет статья:

СОДЕРЖАНИЕ:

• Нормы по устройству дымовой трубы
• Определение высоты дымохода относительно конька крыши дома

Правила устройства дымовой трубы для газового котла по нормам Беларуси

Дымоход для газового котла, расположенного в черте городской застройки, проектируют согласно требованиям норм и правил устройства дымовой трубы в РБ.

Доработанная редакция СНиП II-35-76 «Нормы проектирования. Котельные установки»

 (с изменениями №9) содержит пункт 22, регламентирующий правила проектирования и монтажа (установки) дымохода для твердотопливного и газового отопительного котла в помещении котельной.

Монтаж трубы газового дымохода (вытяжки для газового котла) в частном жилом доме подразумевает соблюдение следующих норм и требований:

 Дымовые трубы проектируют внутри здания или приставными к наружной стене.

Важно! Лучшей тягой характеризуются внутренние дымоходы, размещённые не у наружных стен.

Внутренние стенки дымоходного канала не могут быть выполнены из кирпича (в том числе оштукатуренного).

Важно! Кладка кирпичной трубы дымохода для газового котла без внутреннего канала из нержавеющей стали запрещена ввиду санитарных и противопожарных требований к безопасности устройства и эксплуатации котельных в частном жилом доме.

Поэтому при новом строительстве частного дома и установке вентиляционной трубы в топочной стоит купить модульную конструкцию металлического дымохода из листов нержавеющей жаропрочной стали.

Важно! Из кирпича делают наружную стенку дымохода, а внутреннюю – из нержавейки. Такая кирпичная конструкция с сердцевиной из металлической трубы – общепринятый вариант устройства дымохода для газовой котельной.

Труба дымохода котельной для газового котла с открытой камерой сгорания должна быть вертикальной и не иметь уступов.

Важно! При необходимости обойти конструкцию часть дымоудаляющей трубы можно выполнить с отклонением от вертикали max на 30° в сторону до 1 м. При этом площадь сечения наклонной части принимается не менее площади вертикального участка.

• Дымоотвод для удаления загазованного воздуха продуктами горения в газовых котлах отопления с закрытой (герметичной) камерой сгорания может проектироваться горизонтальным и выводиться через наружную стену на улицу так, чтобы обеспечить рассеивание вредных веществ в атмосфере.
• Дымовые трубы для котлов на газу с камерой сгорания закрытого типа могут иметь коаксиальное (по типу «труба в трубе») или две параллельные: для подачи воздуха в камеру сгорания и отвода продуктов горения.
• На нижней части трубы дымоудаления для котлов с не коаксиальным дымоходом оставляют отверстие для прочистки дымоходного канала и патрубок (капельник) для отвода конденсата.
• Отводить конденсат следует в систему канализации через гидрозатвор.
• Если присоединительный дымоотвод пересекает стену, выполненную из горючих материалов (деревянный брус, бревенчатые стены), то трубу нужно заключить в негорючую гильзу, диаметр которой на 30 мм больше диаметра трубы. Полученный зазор нужно заделать негорючим материалом на всю толщу стены.

Важно! Дымоходная туба, проходящая через перекрытия из горючих материалов, обрамляется негорючей гильзой по тому же принципу, что и в стене.

При монтаже присоединительного дымоотвода соблюдайте следующие минимальные расстояния до трубы:

•  от стены или потолка из негорючих материалов – min 5 см,
•  от оштукатуренных конструкций из дерева – min 25 см,
•  от обитых кровельной сталью поверх слоя листового асбеста толщиной 3 мм деревянных стен − min 10 см.

Важно! Защитная изоляция предусматривается выступающей на 15 см за габариты трубы.

На присоединительных трубах допускается не более трех поворотов.

Важно! Радиус закругления присоединительного трубопровода принимается большим либо равным диаметру трубы.

Размеры (диаметр, площадь сечения) вентиляционной трубы дымохода для вытяжки продуктов горения от газового котла рассчитываются в проекте в зависимости от мощности подключённого газового оборудования и объёма удаляемого загазованного воздуха. При этом, если к дымоходному каналу подключаются несколько приборов, то сечение вытяжной трубы рассчитывают на одновременное бесперебойное удаление продуктов сгорания установленных аппаратов.

Важно! Нержавеющие модульные трубы для дымохода выпускают овального, круглого или прямоугольного сечения, размер которого обязательно выбирают не меньше размера патрубка присоединяемого газового котла.

Рассчитать сечение и определить, какой диаметр трубы нужен для дымохода газового котла, во избежание ошибок лучше доверить специалистам.

Для предотвращения переохлаждения удаляемых продуктов горения, обеспечения хорошей тяги и предохранения от образования конденсата внутри трубы правильно будет утеплить дымоход снаружи негорючим материалом (минватой) или купить утеплённую на заводах-производителях дымоходную двухконтурную сэндвич-трубу из нержавейки для газового котла.

Как правильно определить высоту, на которую можно выводить дымоход выше крыши, читайте далее.

Норма высоты вентиляционной дымовой трубы для газового котла на крыше

Какая минимальная высота дымохода для газового котла может быть относительно конька крыши согласно нормам Беларуси, оговорено в пункте 22.13 названного в начале статьи нормативного документа.

Высота подъёма наружной вертикальной части внутреннего дымохода над крышей здания зависит от расположения трубы, типа кровли и не зависит от вида топлива для котла.

Норма высоты подъёма (выхода на скатную крышу и плоскую кровлю) вентиляционной дымовой трубы для газового, твёрдотопливного и другого отопительного котла в мини-котельной частного жилого дома в Беларуси приведена в таблице 1.

Таблица 1 – Минимальная высота дымохода при монтаже над скатной крышей

Расположение дымовой трубы	Минимальная высота подъёма дымохода, м
Скатная крыша дома
На горизонтальном расстоянии ≤ 1,5 м от конька скатной крыши	0,5
На горизонтальном расстоянии ≤ 3 м от конька скатной крыши	Вровень с коньком
На горизонтальном расстоянии > 3 м от конька скатной крыши	Выше либо вровень с прямой, проведённой под углом 10° к горизонту
Плоская кровля дома
Вне зависимости от расположения	2,0

Схема выхода дымоходных труб на крышу с учётом минимальной допустимой высоты подъёма по требованиям норм Беларуси приведена на рисунке 1.

Рисунок 1 − Схема для определения и расчёта высоты дымовой трубы котельной от конька крыши, кровли дома

Важно! Высота подъёма дымовой трубы над прилегающей частью крыши дома принимается не менее 0,5 м.

Стоит отметить, что пункт 22.13 названного дополнения к СНиП запрещает монтировать на дымовых трубах зонты и дефлекторы.

Помните, что установка бытового газового оборудования (кухонной плиты в квартире, отопительного котла, газовой колонки в доме) требует соблюдения норм и правил Республики Беларусь.

Читайте также и другие полезные статьи по данной теме, ссылки на которые представлены ниже. Желаем успехов!

Чем заполнить отверстие вокруг дымохода котла?

спросил 4 года, 4 месяца назад

Изменено 4 года, 4 месяца назад

Просмотрено 8к раз

Дымоход моего котла имеет большое отверстие вокруг него, предположительно, после того, как он был вставлен. Я хотел бы заполнить его, потому что это неприглядно, но не уверен, как лучше это сделать, так как он большой отверстие и возле котла.

Подойдет ли расширяющаяся пена и слой штукатурки/наполнителя, или мне следует использовать раствор?

Дом был построен в самом начале 1900 года, так что маловероятно, что в нем будет пустотелая стена.

• котел
• ремонт отверстия

2

Если крышки достаточно, то следует искать пластину или фланец «накладки на печную трубу». Если вы хотите блокировать поток воздуха, используйте что-то негорючее, например, минеральную вату (более новые версии, которые не содержат асбеста). НЕ используйте монтажную пену…

На рынке имеется несколько пенообразователей, разработанных специально для этой ситуации. Я использовал Great Stuff Fireblock и Pur Fill Fireblock во многих коммерческих целях и прошел все проверки пожарной охраны. Они должны хорошо работать и в жилых помещениях. Оба этих продукта рассчитаны на температуру воспламенения 240 градусов и также могут быть обрезаны заподлицо после сушки.

Вот отличное видео , которое показывает, насколько хорошо работают эти продукты.

0

Возможно, он не должен быть огнестойким. В зависимости от типа вентиляции и допуска котла. Это похоже на коаксиальную систему вентиляции, а это означает, что выхлоп запечатан в середине впуска, что видно из-за видимых винтов. Если труба изготовлена ​​из мягкого пластика, она почти наверняка имеет нулевой зазор для горючих материалов, но все же безопаснее свериться с инструкцией по установке. Если это нулевой зазор, вы можете заполнить щель чем душе угодно, при условии, что ваше сердце не желает чего-то, что растворяет ПВХ.

Вот пример коаксиальной вентиляционной системы, которая по какой-то причине стоит у меня в гараже

Я бы набил ее изоляцией розового или зеленого цвета и вырезал проволочную сетку, чтобы придать цементу связующую поверхность. Я нахожу безусадочные инструменты для затирки хорошими, и, очевидно, они на самом деле не дают усадки и не трескаются, но они тверды как камень, если вам когда-нибудь понадобится их удалить. Хорошо работает суховатая смешанная штукатурка.
