Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования – розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели.

Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми “европейскими стандартами”. Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м2 площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня – особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

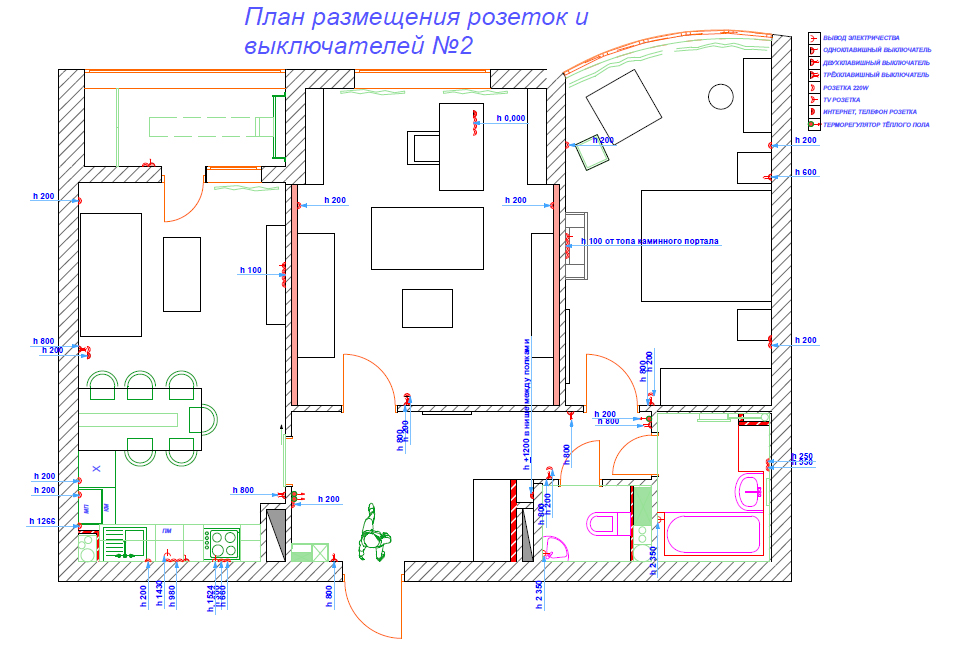

Пример размещения розеток и выключателей на кухне

  • для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
  • минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
  • розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м).
    В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
  • розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
  • на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков – в виде выдвигающихся вверх “колонн” или открывающихся “книжек” с розетками. При применении таких розеточных блоков и стена остается “чистая”, а розетки “достаются” только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному “стандарту”, который будет соответствовать всем Вашим требованиям.

Максимальное удобство, эргономичность и безопасность – вот самые главные “стандарты”.

Компания “Электромонтаж-ST” быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

  • установка розеток и выключателей по так называемому «евростандарту»;
  • «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

  • В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
  • Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
  • В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

  • В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
  • Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

  • Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
  • Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

  • Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

  • Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
  • Зона 1 (внешняя вертикальная поверхность ванной).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

  1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
  2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
  3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой.

Он должен быть обучен методам оказания первой помощи при ударе током.
Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:
  • Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
  • Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
  • Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
  • В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т. д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:
  • Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
  • Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
  • При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
  • С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.
Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты
Установка розеток и выключателей требует следующего оборудования и материалов:
  • Индикатор тока.
  • Две отвертки (прямая и фигурная).
  • Плоскогубцы с изолированными ручками.
  • Кусачки.
  • Нож для монтажа.
  • Изоляционная лента.
  • Изолирующие колпачки и электропроводная паста.
  • Силиконовый герметик (маленький тюбик).
  • Электрическая дрель.
  • Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
  • Коронка для бетона, высота 45 мм, диаметр 70 мм.
  • Несколько мелких сверл, дюбель-гвозди.
  • Съемник изоляции.
Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:
  • Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
  • Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
  • Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
  • Стоимость щипцов несколько ниже, чем клещей.
Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:
  • На концах проводов очищают изоляцию на 5 см.
  • Два провода держат в левой руке за изоляцию.
  • Расположение проводов в руке должно быть параллельным, плотно друг к другу.
  • Обрезанные края изоляции должны быть на одном уровне.
  • В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
  • Плоскогубцами сдавливают скрутку небольшим усилием.
  • Плоской отверткой берут немного холодного припоя и наносят на скрутку.
  • Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
  • После того, как припой затвердеет, в колпачок вдавливают герметик.
Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:
  • Сверлить отверстие 70 мм коронкой.
  • Вывести кабель в подрозетник.
  • Установить подрозетник с проводом.
  • При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
  • При поворотных упорах завинтить саморезы до упора.
  • Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
  • Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Похожие темы:

Установка розеток и выключателей: стандарты

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка.

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

Размеры для монтажа розеток и выключателей по европейским нормам

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

  • за корпусами встраиваемой техники;
  • внутри шкафов;
  • над мойкой;
  • над плитой.

Читайте подборку статей про установку розеток в квартире:

Высота установки выключателей

Используется два варианта установки выключателей.

  1. Установка на расстоянии 160 сантиметров от уровня пола, как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
  2. Установка на расстоянии 90 сантиметров от пола, как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

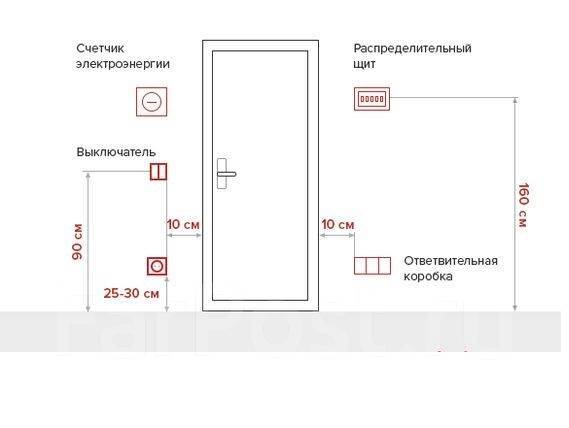

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

  • 0,5 м – до газовых труб, труб отопления и батареи;
  • 10 см – до оконных и дверных проемов;
  • 10 см – до угла помещения;
  • 0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами.

Розетка, перекрытая шкафом

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Оцените качество статьи:

Стандарты размещения розеток и выключателей

Существует несколько основных правил монтажа розеток и выключателей в помещении. Их важно учесть, чтобы не возникло перебоев с электропитанием или короткого замыкания.  Можно выделить несколько категорий правил для разных зданий и помещений.

Частные дома и квартиры

  • В обычных комнатах розетки устанавливаются на расстоянии до 30 см от пола и 50 см от угла. Выключатели следует монтировать не дальше 1 метра от двери со стороны дверной ручки и на уровне 80-90 см от пола. Это приблизительная высота опущенной руки человека.
  • Для ванной и кухни есть особые требования. Розетки вешаются на расстоянии 110 см от пола для удобного подключения электроприборов и в 50 см от водоразборных точек и газопровода для безопасности. Последнее касается и выключателей. Кроме этого необходимо, чтобы изделия имели защиту от брызг IP 44 (Volsten V01-11-R12-S Magenta 8959, Volsten V01-18-R24-S Magenta Perl 10068). А для подключения бытовой техники, например, стиральной машины или микроволновой печи, необходимо наличие заземления (Volsten V01-12-R18-M Magenta Crema 9000).

Обратите внимание: если в доме есть дети, розетки в их досягаемости должны иметь крышки (Volsten V01-43-R28-S Marin Grey 9450).

Муниципальные учреждения

В школах, детских садах и т.п. розетки должны быть установлены на высоте 1,8 м от пола, чтобы дети не могли получить травму или повредить устройство. В офисах, лабораториях, административно-конторских помещениях электротехнические изделия монтируются в зависимости от меблировки и оформления, но не выше 1 м.

Промышленные помещения

Рекомендуется монтаж розеток на высоте 0,8-1 м, как и везде, но при прокладке по стене проводов допускается размещение выше – до 1,5 м от пола.

Данные стандарты приняты не только в России, но и в Европе, отвечая всем требованиям по электробезопасности. Соблюдая эти несложные правила пользоваться розетками и выключателями будет как удобно, так и безопасно для всех людей находящихся в помещении.


На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Электролаборатория » Вопросы и ответы » На какой высоте необходимо устанавливать розетки и выключатели в медицинских учреждениях?

Для медучреждений существуют свои нормативные документы по электробезопасности. Они более жесткие, чем для обычных помещений и учреждений. Полностью эти требования изложены в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

Ссылка на нормативную базу:

ПУЭ п. 6.6.30. Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.
ПУЭ п. 6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей – на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.
ПУЭ п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.
В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.
ПУЭ п. 7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
ПУЭ п. 7.1.51. Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.
ПУЭ п. 7.1.54. Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.
ГОСТ Р 50571.28 п. 710.55.3. Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
– должно быть установлено не менее двух розеток с питанием от отдельных линий либо
– должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:
– конструкцию, которая исключала бы их использование в другой системе, или
– четкую, прочную маркировку.

Высота установки розеток и выключателей от пола

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Стандарты высоты установки электрофурнитуры

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

  • Накладные.
  • Встроенные.
Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

  1. Клавишные.
  2. Поворотные.
  3. Кнопочные.
  4. Датчики движения.
  5. Сенсорные.
  6. Беспроводные.
  7. Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.
