Схема подключения буферной емкости в систему отопления

Подключить теплоаккумулятор (буферную емкость) для отопления можно десятком разных способов. Есть самые простые — просто трубы подключить, есть сложнее, с большим количеством элементов, которые решают различные задачи. Разберем, как подключить теплоаккумулятор, по порядку, с возможностями схем, для разных потребителей. Рассмотрим плюсы и минусы каждой из схем.

Обвязка теплоаккумулятора: упрощенная схема

Буферную емкость ставят между водогрейной печью/котлом и системой отопления. В самом простом варианте подключают трубы напрямую, без каких-либо излишеств (см. рисунок ниже). Вот только лучше поставить отсечные краны на каждом из отводов — перед и после емкости. Это даст возможность отключать емкость, проводить ремонтные работы с баком и не сливать при этом теплоноситель из системы. Еще очень желательны фильтры.

В чем недостаток такой схемы подключения теплоаккумулятора для системы отопления? При поступлении в теплообменник котла теплоносителя с низкой температурой, образуется конденсат.

Он состоит из очень едких жидкостей, которые разрушают металл. Испаряясь, этот конденсат оставляет толстый слой налета на теплообменнике, что очень сильно снижает эффективность (теплообменник хуже нагревается). Ситуация с холодной обраткой появляется во время старта системы, пока не нагрет теплоноситель. Так как в данной схеме греться должен весь объем, конденсат выпадает продолжительное время, что приводит к быстрому снижению эффективности отопления, разрушению теплообменника.

Самая простая схема подключения теплового аккумулятора к системе отопления

Второй недостаток этой схемы: вода в емкости может быть очень горячей — до 90°C и больше. Если подавать ее в радиаторы напрямую, в помещениях может быть слишком жарко, к тому же о нагретые до такой температуры радиаторы можно серьезно обжечься. На теплый водяной пол, такой горячий теплоноситель вообще давать нельзя — все расплавиться.

И, самое важное, в данной схеме нет циркуляционного насоса. То есть, движется теплоноситель по естественным причинам: благодаря уклону труб (не забудьте, кстати, о правильном уклоне) и разнице температур между подачей и обраткой.

Но такое движение медленное и малоэффективное, особенно при понижении температуры в баке. Такая схема малоэффективна. Для того чтобы теплоноситель двигался быстрее, ставят циркуляционный насос.

Куда поставить циркуляционный насос

В большинстве схем обвязки теплоаккумулятора с циркуляционным насосом, он стоит в обратном трубопроводе перед котлом. В обратке — потому что тут ниже температуры, но можно поставить и на подаче. Современные насосы рассчитаны на прокачку теплоносителя до 110°C, так что они там неплохо себя чувствуют. Второй момент: при установке на подаче, насос не будет создавать дополнительное давление на теплообменник, что продлит срок его службы.

В любом случае при установке циркуляционного насоса в подаче или на обратке, возможность естественной циркуляции отсутствует. То есть, при отключении электроэнергии, циркуляция остановится, котел неминуемо закипит. Чтобы избежать этого, ставят четырехходовой клапан, через который организуют сброс перегретой воды в канализацию и подпитку холодной водой из ХВС.

Так организуется аварийное охлаждение теплообменника и предупреждается закипание теплоносителя.

Один из способов избежать перегрева теплоносителя в котле отопления

Обратите внимание, что реализовывать эту схему можно только на стальных или медных теплообменниках. С чугунными — нельзя. При попадании холодной воды они могут лопнуть.

Есть и другой способ. Он более щадящий по отношению к теплообменнику (подходит и для чугунных) и требует меньше материалов. Можно сделать обвязку между котлом и теплоаккумулятором для отопления так, чтобы сохранить естественную циркуляцию. В таком случае при отключении электропитания котел не закипит — будет продолжать греть воду в емкости.

Для сохранения естественной циркуляции теплоносителя, насос ставят в отдельном, специально созданном контуре. Чтобы схема работала, в контуре ставят лепестковый обратный клапан большого сечения.

Так сохраняется естественная циркуляция даже при отсутствии электропитания

Когда не работает циркуляционный насос, он пропускает поток теплоносителя от ТА.

При работе циркуляционного насоса, он своим напором подпирает клапан и теплоноситель идет через насос. На насос идет труба не менее дюйма в диаметре. Только в этом случае может сохраниться естественная циркуляция.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе.

Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

  • малый, как на первой картинке;
  • часть теплоносителя идет на ТА через клапан;
  • из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

  • подача — не заходя на клапан — в ТА;
  • обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

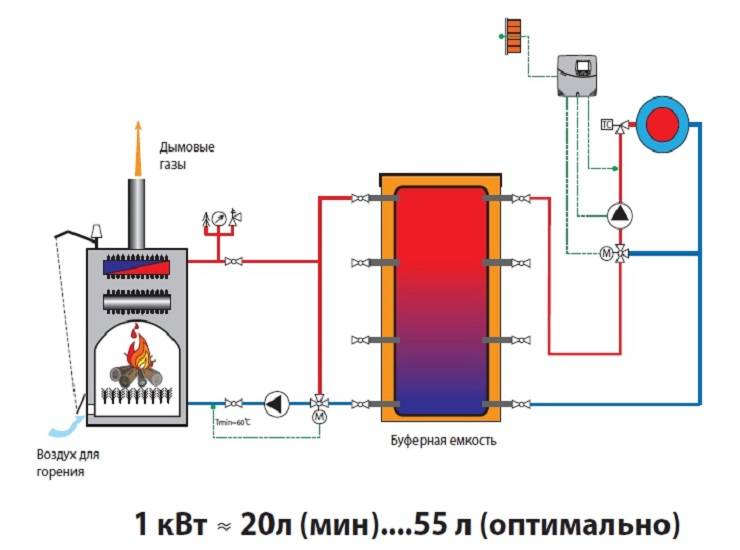

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа.

Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C.

Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

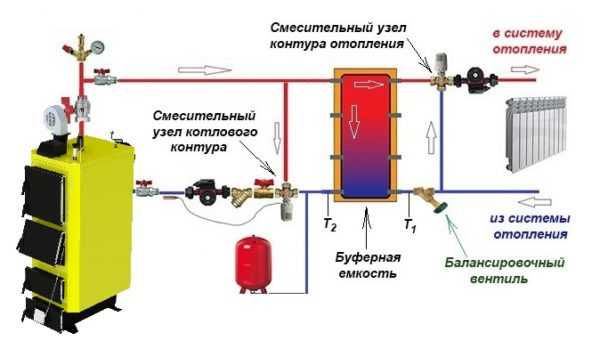

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию.

Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода. Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы.

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол.

Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Многие владельцы загородной недвижимости сталкиваются с проблемой экономии ресурсов при отоплении жилья в зимний период.

Выходом из сложившейся ситуации станет буферная емкость для твердотопливного котла. Подобное устройство поможет эффективно распределить тепло по всему дому, а также минимизировать затраты на обслуживание отопительной системы.

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

  • На пару;
  • С использованием жидкости;
  • С дополнительными нагревательными приборами.

Также они могут быть:

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Принцип работы

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания. Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

  • Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
  • Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
  • Защита от возможного перегрева;
  • Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

Схема подключения

При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

  • Твердотопливный котёл или любой другой прибор для обогрева;
  • Буферный бак;
  • Насос, установленный между отопительным прибором и аккумулирующей ёмкостью;
  • Первый теплообменник, из которого подаётся горячая вода;
  • Второй теплообменник служит для подключения к дополнительным источникам тепловой энергии

Схема подключения буферной емкости для твердотопливного котла

Во время подключения верхний патрубок резервуара соединяют с выходом котла, второй выход должен соединяться с центральной магистралью системы отопления. Теперь один из нижних патрубков соединяют до входа к котлу, устанавливают циркуляционный насос между трубопроводом и отопительным прибором.

При помощи такого механизма жидкость будет попадать от котла в резервуар. Следующий патрубок выводят к обратной трубе. Здесь также нужно установить циркуляционный насос, который будет подавать горячий теплоноситель в систему.

Тепловой аккумулятор из металлической цистерны для системы отопления на базе твердотопливного котла: особенности изготовления и эксплуатации.

Как повысить эффективность работы твердотопливного котла? Сократить затраты на покупку энергоносителей? Уменьшить количество топок (количество подходов по заброске/загрузке угля или дров в котел) за сутки? Ответ — установить буферную ёмкость, т.н. теплоаккумулятор, и «зарядить» его энергией от теплогенератора — нагреть воду про запас. А потом, по мере необходимости, расходовать её для системы отопления. Теплоаккумулятор можно купить готовый — заводской, или попытаться сэкономить и сделать его своими руками. Об успешной реализации самоделки мы расскажем в этой статье.

  • Как сделать теплоаккумулятор для твердотопливного котла из цистерны.
  • Как подключить буферную ёмкость в систему отопления с твердотопливным котлом.
  • Опыт использования теплоаккумулятора.

Самодельный теплоаккумулятор для ТТ котла из цистерны от пожарной машины

У нас дорогой газ. Поэтому, кроме газового котла на 24 кВт, которым я сейчас отапливаю дом, купил твердотопливный (ТТ) котел мощностью в 20 кВт. Отапливаемая площадь – 135 кв. м. Из неё: 110 кв. м отапливаю теплым полом и ещё 25 кв. м радиаторами. ТТ котел, после установки, окупился почти за сезон. Считаю, что установка теплоаккумулятора (ТА) повысит эффективность работы системы отопления. В межсезонье, с ТА, вообще думаю перейти только на отопление ТТ котлом и использовать газовый котел как резерв и на быстрый догрев теплоносителя. Потом планирую экономить ещё больше — поставлю гелиоколлектор, а летом буду сбрасывать с него «халявную» энергию в буферную ёмкость.

Для начала покажем схему системы отопления Sjawa.

А теперь покажем, как пользователь сделал тепловой аккумулятор. Основа ТА — б/у бочка — цистерна на 1.5 куба от пожарной машины.

Важно. Если в качестве самодельной ёмкости под ТА используются бочки/цистерны от ГСМ (горюче смазочных материалов), то, во избежание несчастных случаев, т.к. пары сохраняют горючесть много лет, нужно соблюдать повышенную осторожность при работе, особенно сварке.

Я как-то разговорился с одним бензовозчиком, и он мне рассказал, как у них, на нефтебазе, варят цистерны. Наливают в бак под завязку воду. Ставят вверху плотик с горящей свечой и медленно сливают воду. Вода постепенно вытекает, и всё, что может гореть, тихо выгорает по мере опустошения емкости.

От цистерны, размером 2 (высота) х 1. 35 х 0.75 м отрезали всё лишнее.

Т.к. теплоаккумулятор ставится вертикально, чтобы наполненную водой цистерну не раздуло, пользователь сделал «стяжки» из трубы диаметром 22 мм.

«Стяжки» усилены шайбами, хотя, по словам Sjawa, это — лишнее.

Люк цистерны используется как ревизионный и для врезки ТЭНов (трубчатых электронагревателей) со встроенными магниевыми анодами 3 шт. по 2 или 3 кВт.

Дно цистерны ТА усилено профильными трубами сечением 4х4 см.

Вварены патрубки для обвязки ТА с котлом и системой отопления.

Верх ТА также усилен, иначе его выпучит от давления при нагреве воды.

Сварен самодельный коллектор.

В люк вварены муфты под ТЭНы.

Основание под ТА сделано из фанеры и бруса сечением 100х100 мм с прорезями, чтобы трубы, приваренные к низу ёмкости, не давили на основание.

Основание под теплоаккумулятор утеплено пенопластом.

Параллельно с изготовлением ТА для системы отопления пришли комплектующие. Термостатический вентиль.

Циркуляционный насос с кранами, которые потом заменят на «американки».

ТЭНы с магниевыми анодами.

Магниевые аноды защищают металл ТА от ржавчины.

Магниевые аноды защищают металл ТА от ржавчины.

Уплотнение крышки Sjawa сделал по оригинальной технологии. Сначала пользователь уплотнил крышку герметиком. Закрутил крышку на 16 болтов, но, при испытаниях ТА давлением на 2 бар, из-под крыши стала сочится вода. Вырезать прокладку из резины самодельщик не стал. Слишком сложно, да и гарантий герметичности нет. В итоге Sjawa изготовил силиконовую прокладку.

Пошаговая инструкция по её изготовлению:

  • Место, где ставится прокладка покрашено, т.к. силикон при контакте с незащищённым черным металлом активизирует коррозию.

  • При помощи термоклея по окружности крышки приклеены буртики.

Потом пользователь, предварительно рассчитав объем прокладки, взял баллоны с силиконом, и заполнил всё пространство между буртиками, постепенно разглаживая силикон старой кредитной карточкой.

Сразу предупреждаю, что силикон высыхает около недели. Буртики я снял на четвёртый день. Когда все засохло, получилась упругая силиконовая масса. Отверстия я просверлил потом, на больших оборотах инструмента. Болты входят с натягом, и, когда зажимаются гайками, то дополнительно уплотняют место соединения. Бюджет инженерного решения — 3 баллона сантехнического силикона (реально ушло 2,5 баллона).

Кольца (2 шт.) для крышки самодельные, сваренные из скатанных по окружности двух металлических уголков.

Узел — бак-кольцо-крышка-кольцо сначала собран на прихватки и только потом просверлены все отверстия. Это обеспечило высокую точность сопряжения деталей.

Схема горловины крышки теплоаккумулятора.

Итак, самодельный теплоаккумулятор готов. Далее пользователь приступил к рутинным работам — обвязке ТА с котлом и его подключению к системе отопления. И вот, что получилось.

Узлы крупным планом.

Схемы подключения буферной ёмкости к твердотопливному котлу и системе отопления

Тема Sjawa вызвала живой интерес на портале. Пользователи стали обсуждать схему присоединения ТА к котлу.

Посмотрел схему системы отопления. Появился вопрос, а почему вход в ТА находится чуть выше середины бака? Если вход сделать сверху буферной ёмкости, то горячий носитель от ТТ котла сразу подаётся к выходу, без смешивания с более холодным носителем в ТА. Ёмкость постепенно заполняется горячим теплоносителем сверху-вниз. А так, пока не прогреется верхняя половина ТА, а это примерно 500 л, горячий носитель в ТА перемешивается и охлаждается.

По словам Sjawa, ввод в теплоаккумулятор сделан так для лучшей ЕЦ (естественной циркуляции, если отключат электричество) и для уменьшения лишнего перемешивания теплоносителя в момент, когда СО не отбирает тепло или отбирает его мало. Т.к. выложенная в начале схема системы отопления с ТА общая, то пользователь набросал более подробные варианты работы ёмкости.

Как видно, при открытии и закрытии кранов можно реализовать разные варианты включения, но я настроен на вариант 1 и 2. Низ теплоаккумулятора выше низа котла на 700 мм. Патрубки, входящие в ТА 1 1/2 ‘, а выходящие в СО 1’. Вариант с верхним размещением патрубком годится для ТА со змеевиками внутри, для косвенного нагрева теплоносителя.

В итоге пользователь немного доработал схему поставив байпасы между входом в теплоаккумулятор из твердотопливного котла и подачей в систему отопления и на обратку.

Это дало возможность менять схему подключения теплоаккумулятора с параллельной на последовательную. Например, закончился отопительный сезон и теплоаккумулятор остыл, но резко похолодало, то, не грея теплоаккумулятор, можно быстро протопить дом котлом.

Эксплуатация теплоаккумулятора с твердотопливным котлом: личный опыт

Интересны выводы пользователя от эксплуатации ТА:

  1. Котел выходит на режим + 80-85 °C за 10-15 минут. В результате нет копоти и дыма. После двух – трёх топок выгорели смоляные отложения и потеки от прошлогоднего конденсата. Поле двух недель работы в оптимальном температурном режиме, топка котла стала почти как новая, внутри теперь только пепел. Дрова в котле сгорают полностью, с максимальным выделением тепла, а теплогенератор не загоняется в режим тления.
  1. Твердотопливный котел в тандеме с теплоаккумулятором работает с максимальным КПД как зимой, так и в межсезонье, при уличных температурах 0 °C — -5-10 °C. Избыток тепла от хорошо раскочегаренного котла просто сбрасывается в теплоаккумулятор, а потом, по мере необходимости, расходуется теплоноситель.
  1. Вода в ТА «заряжается» послойно:
  • Верх — + 80 °C.
  • Середина — + 65-70 °C.
  • Нижняя часть — +50-60 °C.
  1. Когда котел не работает, то температура воды в нижней части не падает ниже температуры обратки, а верх постепенно разряжается. По наблюдениям Sjawa ТА до вышенаписанных температур «заряжается» за 3-4 часа. Если на улице нет мороза, и большая часть веток теплого пола закрыты, то отбор тепла в СО уменьшается и заряд ТА происходит быстрее.
  2. Термостат установлен на выходе потока из теплоаккумулятора в систему отопления. По его команде, если температура воды опускается до + 40 °C, на догрев включается газовый котел.

При полностью открытом в котле поддувале температура на подаче мах + 90 °C. Обычно температура держится + 80-85 °C. Теплоаккумулятор заряжается слоями. Сперва растет температура верха, а потом середины и низа. Например, когда верх нагревается до температуры подачи, начинает расти температура теплоносителя в середине ТА (верх так и остается 80-85 °C), далее температура растёт вниз.

Возникают вопросы, а хватает ли такого объёма ТА на дом в морозы? По расчетам Sjawa на его коттедж, при температуре – 25 °C, нужен теплоаккумулятор на 5000 л. Чтобы быстро нагреть такой объём воды потребуется котел мощностью 50-100 кВт. Но тратится на дорогостоящую систему, с большим запасом теплоносителя, только из-за сильных морозов, которые могут продержаться всего несколько дней в году (в худшем случае пару недель), а может и вообще не быть, нерентабельно.

Для объёма моего теплоаккумулятора, по правилам, нужен котел мощностью 20-40 кВт. У меня котел на 20 кВт. 30 кВт было бы идеально, но довольствуюсь тем, что уже куплено. Пусть лучше котел работает на 100%, выдавая свой максимальный КПД, чем брать слишком мощный теплогенератор и гонять его на пониженной мощности.

Узнать все подробности эксплуатации самодельного теплоаккумулятора можно в теме – тепловой аккумулятор из бочки пожарной машины.

По теме недорого отопления загородного дома советуем статьи:

  • Особенности расчёта теплого пола.
  • Может ли теплый пол быть единственной системой отопления загородного дома.
  • Как самостоятельно смонтировать теплый пол.
  1. Камин своими руками: от проектирования до строительства.

Правильная схема отопления с теплоаккумулятором

Содержание:

1. Функциональные особенности теплоаккумулятора
2.  Использование теплоаккумуляторов для твердотопливных котлов
3. Тепловой аккумулятор для электрокотла
4. Системы многоконтурного отопления с теплоаккумуляторами
5. Правила установки и расчет

Многие хозяева часто сталкиваются с вопросом касательно того, что такое тепловой аккумулятор, используемый в отопительной системе, и как он функционирует. Об устройстве этих механизмов, а также о том, как должно проходить подключение теплоаккумулятора к котлу, далее и пойдет речь.

Функциональные особенности теплоаккумулятора


Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.

Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

  • конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется;
  • это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла;
  • материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь. Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже;
  • существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма;
  • бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла;
  • в том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной дл питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей;
  • снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время. Читайте также: "Солнечная батарея для нагрева воды своими руками".


Использование теплоаккумуляторов для твердотопливных котлов


 Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

  • тепло, производимое работающим при максимальной мощности котлом, направляется непосредственно к резервуару с водой для ее нагрева;
  • по окончании полного сгорания топлива теплоноситель не прекращает циркулировать по системе от бака накопления до радиаторов, постепенно забирая у него тепловую энергию. Читайте также: "Схема подключения твердотопливного котла к системе отопления".

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

Тепловой аккумулятор для электрокотла


Самодельный теплоаккумулятор отопления, используемый вместе с котлом, работающим от электричества, также может обеспечить некоторую выгоду, несмотря на то, что большинство современных электрокотлов не требует тщательного ухода и прекрасно функционируют без чьего-либо вмешательства.  Читайте также: "Самодельный пиролизный котел".
Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы.

Поэтому функционирование аккумулятора отопления проходит по следующей схеме:
  1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
  2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции. Читайте также: "Как установить тепловой аккумулятор для отопления разными видами котлов".


Системы многоконтурного отопления с теплоаккумуляторами


Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку (прочитайте: "Гидрострелка для отопления").

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается.

При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.


Правила установки и расчет


Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней. Читайте также: "Как подобрать теплоаккумулятор для котлов отопления – принцип работы, преимущества использования".
Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды. Читайте также: "Как работает буферная емкость для отопления – преимущества, правила выбора и использования".

Пример использования теплоаккумулятора в схеме отопления:



Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

схема котла на твердом топливе, размер самодельного котла отопления, конструкция, чертеж, как сварить котел длительного горения, как сделать – Ремонт своими руками на m-stone.ru



В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Содержание

1 Типовые схемы обвязки твердотопливных котлов1.1 Система открытого типа с естественной циркуляцией в частном доме1.2 Закрытая система с естественной циркуляцией1.3 Особенности систем с принудительным движением теплоносителя1.3.1 Подключение через коллекторы1.3.2 Установка аварийных и регулировочных систем1.3.3 Обвязка с трёхходовым клапаном1.3.4 Схема с буферной ёмкостью1.3.5 Элементы обвязки, обеспечивающие безопасность отопительной системы1. 3.6 Схема с подключением бойлера косвенного нагрева1.4 Видео: Обвязка твердотопливного котла2 Правильная установка твердотопливного котла в отопительную систему закрытого типа2.1 Обустройство котельной2.2 Подготовка к установке обогревающего агрегата2.3 Монтаж и подключение твердотопливного теплогенератора2.4 Особенности интеграции твердотопливного агрегата в открытую отопительную систему2.5 Видео: Подключение твердотопливного котла своими руками

Твердотопливные котлы и их подключение

Некоторые требования к установке ТТ котлов

Твердотопливный котел Viadrus U22C-5

Корректность работы отопительной системы зависит, в первую очередь, от самой системы, так как правильно подключить твердотопливный котел (с водяным контуром или без) можно лишь в том случае, если разводка труб и радиаторов выполнена профессионально. Ведь, по сути, у водонагревающего устройства дано го типа есть только вход и выход, куда врезается остальная схема.
Чтобы твердотопливный котёл работал с наибольшей отдачей и имел наибольший срок бесперебойной  службы, инструкция по эксплуатации предполагает минимальную температуру на выходе – 55⁰C, а на входе (обратка) — 45⁰C. В противном случае, конденсат на холодных стенках агрегата снизит его временные показатели, разрушив металл. Этого можно избежать, используя различные схемы подключения котла к отопительной системе.

Пиролизный котёл

Не менее важна и установка агрегата, потому что котёл должен стоять строго вертикально, на жёстком основании, а это подразумевает цементную стяжку не менее 5 см толщиной с подсыпкой (полушкой) такой же толщины. Расширительный бачок открытого типа должен находиться выше всей системы отопления и для этого чаще всего его определяют в чердачное помещение.
Дымоход у котла должен быть оборудован клапаном из нержавеющей стали, а в нижней его части необходимо устроить сборник для конденсата. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные  люки. В неотапливаемой части помещения, через которую проходит труба для отвода копоти следует утеплить её своими руками, чтобы продлить срок эксплуатации.

Предостерегающие советы: категорически запрещается эксплуатация твердотопливных котлов для отопления частного дома без предохранительного клапана. Использование ТТ агрегатов возможно только в водяном контуре с давлением о,2МПа или 2кг/см2, а допустимая температура не должна превышать 90⁰ C .

Схемы подключения ТТ котлов

Подключение ТТ котла

Схем на подключение твердотопливного котла существует множество и все они в тех или иных случаях являются наиболее приемлемыми, а иногда – даже незаменимыми. Но, тем не менее, вовсе не обязательно заучивать все чертежи, чтобы добиться самого оптимального результата – достаточно хорошо знать принцип работы агрегатов на твёрдом топливе, их преимущества и недостатки.

Самая простая и популярная схема подключения пиролизного котла

Чтобы рассчитать идеальную схему отопления, нужно как можно лучше совместить работу твердотопливного агрегата с баком аккумуляции тепловой энергии. Дело в том, что рабочая температура водоподогревающего устройства постоянно колеблется в районе 60⁰C-90⁰C и удержать её в постоянном режиме практически невозможно. Ведь котёл, работающий на дровах или угле – это инертное устройство, в отличие от аналогичных газовых, электрических и даже дизельных установок (схему подключения твердотопливного котла вы можете посмотреть в этом материале).

Подключение твердотопливного котла без принудительной циркуляции

Не всегда есть возможность для установки водяного насоса для принудительной циркуляции теплоносителя и причины для этого могут быть самые банальные. Одна из них – это частые перепады напряжения в сети, которые сложно выровнять стабилизатором или вообще, полное отсутствие ЛЭП вблизи дома. Конечно, цена на такую систему будет ниже за счёт отсутствия дополнительного оборудования, но дл её монтажа понадобится особая тщательность для соблюдения уклонов.

Ещё одна схема подключения ТТ котла к системе отопления

Между котлом и баком в системе отопления будут не лишними предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю. Также соединение котла с расширительным бачком должно происходить наиболее коротким путём, на котором нельзя врезать краны или предохранительные клапаны.
Обратите внимание на расстояние h на схеме, которое определяет подъём расширительного бачка над верхней точкой системы отопления. Если по каким-либо причинам невозможно поднять бак, таким образом, что циркуляционный насос следует врезать в прямую трубу. В противном случае вы откроете возможность для всасывания воздуха в верхние радиаторы.

Принцип врезки циркуляционного насоса

Циркуляционный насос устанавливается на трубе возврата (обратке) поблизости от котла отопления. Это делается для того чтобы в случае сбоя с энергообеспечением система продолжала функционировать без принуждения. Этот агрегат монтируется по обводному пути и в случае необходимости его можно отключить от сети, а обвод перекрыть кранами.

Совет. При монтаже отопления не следует пренебрегать установкой байпаса (перемычки с краном  между подачей и обраткой). Он служит для возвращения из радиатора в стояк избытка горячей воды, когда при помощи терморегулятора изменяется его количество.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Что нужно для работы?

В первую очередь мастерская, то есть место, где вы будете заниматься изготовлением основных узлов и сборкой агрегата. Кроме того, вам понадобится довольно обширный список инструментов, в который можно смело включать:

сварочная маска, краги и спецодежда;бытовой инверторный сварочный аппарат и электроды;дисковая пила с набором дисков для резки металла;электродрель с набором свёрл по металлу;рулетка, угольники, строительный уровень.

Для сборки котла на твердом топливе понадобятся следующие материалы:

листы стали толщиной от 5 мм;металлические уголки;чугунная колосниковая решётка;стальные водопроводные трубы различного диаметра;дверцы для зольной и топочной камеры;дроссельные заслонки печного типа.

Перед тем, как приступать к изготовлению элементов и узлов котла, необходимо выполнить конструктивные расчёты, определиться с принципиальной схемой и нарисовать чертёж котла, не забыв указать все его конструктивные составляющие и их главные параметры.

Дымоотвод твердотопливного котла: внутри и снаружи здания

И самое главное: соблюдайте технику безопасности как в процессе работы, так и по отношению к качеству исполнения твердотопливного котла. Малейшая оплошность с вашей стороны может стать причиной серьёзных проблем, в т.ч. повышенного риска возникновения пожара.

Топливные агрегаты длительного горения

Идея создать своими руками твердотопливные котлы длительного горения наверняка многим покажется привлекательной. Прелесть таких конструкций в том, что закладывать дрова в них нужно лишь пару раз в сутки. Котел длительного горения отличается от традиционного агрегата тем, что в нем горение начинается с верхней части закладки топлива. При этом воздух в топливную камеру также подается сверху.

Схема котла длительного горения на твердом топливе предполагает наличие водяного контура вокруг его корпуса, поэтому вода в нем качественно прогревается на любом этапе процесса. Поскольку при работе котла горит не сразу вся закладка, а лишь верхний слой топлива, его хватает почти на 30 часов. Ряд универсальных твердотопливных котлов при использовании угля могут работать до 7 дней на одной закладке.

Данная конструкция не отличается конструктивной сложностью и не имеет каких-либо точных приборов, нуждающихся в подключении к электричеству. Поэтому цена на них вполне приемлема для потребителя. К тому же, собрать по готовым чертежам котел на твердом топливе своими руками вполне под силу домашнему мастеру. Можно сделать котел отопления своими руками и сэкономить немало денег.

Приведем несколько недостатков у данных конструкций. В работающий котел нельзя добавить топливо. Дрова для котла должны быть хорошо просушены (не более 20 %!в(MISSING)лажности) и распилены на небольшие поленья. Уголь можно применять только высокого качества, с малым содержанием шлаков. Кроме того, агрегаты данного типа ограничены по мощности – как правило, не более 40 кВт.

Еще одна разновидность котлов на твердом топливе – пеллетные агрегаты. Их отличие состоит в том, что в качестве топлива используются гранулы из отходов деревообработки. Большая часть промышленных моделей имеют особый бункер, из которого гранулы автоматически подаются в топку.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;необходимость в пополнении уровня теплоносителя вследствие его испарения;неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

ёмкость мембранного бака должна вмещать не менее 10%!о(MISSING)бъёма всего теплоносителя;на трубе подачи обязательно должен быть установлен предохранительный клапан;самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

защита системы от разгерметизации в случае неконтролируемого повышения давления;регулировка температуры отдельных контуров;защита котла от перегрева;предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Заключение

Посмотрите на фото схем, а также видео ролик, чтобы составить себе полное представление о принципах монтажа отопления с твердотопливными котлами.

В любом случае, вся система будет основываться на вытеснении холодного теплоносителя горячим потоком. И оттого, насколько эффективно это будет происходить – зависит качество окончательной работы по сборке всего контура, вместе с котлом.

Не пропустите самое важное:

Раз в неделю мы присылаем самый интересный материал, который вы еще не видели

Нажимая на кнопку, вы даёте согласие на обработку своих персональных данных

Нас читают уже 32 500 человек. Присоединяйтесь к нам!

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

 Изготовление твердотопливного котла длительного горения своими руками на видео

Автор: Дмитрий Шварц Распечатать

Оцените статью:

54321

(8 голосов, среднее: 3 из 5)

Поделитесь с друзьями!

Похожие записи:

Делаем котёл отопления своими руками

Устанавливаем и подключаем электрический котел отопления своими руками

Выбираем твердотопливный котёл для дома: преимущества и недостатки

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится. Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

большая масса котла предполагает наличие отдельного фундамента;
затруднения в процессе сборки и высокие затраты на транспортировку;
чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Источники: http://kotlomaniya. ru/kotly/samodelnyy-kotel-dlya-vodyanogo-otopleniya.html, http://x-teplo.ru/otoplenie/kotly/samodelnye.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/

Источники:

  • https://aqua-rmnt.com/otoplenie/kotly/podklyuchaem-tverdotoplivnyj-kotyol-k-sisteme-otopleniya-problemy-i-ix-reshenie.html
  • https://otoplenie-gid.ru/kotli/tverdotoplivnye/354-shema-podklyucheniya-tverdotoplivnogo-kotla
  • https://cotlix.com/34-montazh-tverdotoplivnogo-kotla
  • https://prorab.guru/zagorodniy-dom/nadyozhnyiy-i-ekonomichnyiy-tverdotoplivnyiy-kotyol-svoimi-rukami.html
  • https://teplospec.com/tverdotoplivnoe-otoplenie/kak-sdelat-tverdotoplivnye-kotly-svoimi-rukami-vidy-poshagovoe-rukovodstvo-po-montazhu.html
  • http://msklimat.ru/samodelnye-kotly-dlya-otopleniya-chastnogo-doma-chertezhi.html



Установка котла на твердом топливе, разбираем нюансы.

Твердотопливные котлы применяются для обогрева частных построек, не подключенных к централизованным газовым магистралям.

Неграмотный монтаж агрегатов, перерабатывающих твердое топливо, может стать серьезной опасностью для владельцев домов. Четкое соблюдение правил установки исключит угрозу. Согласны?

Мы расскажем, как должна проводиться установка котла на твердом топливе в строгом соответствии с нормативными требованиями. В статье скрупулезно описаны подготовительные и монтажные этапы, приведены правила обустройства мини котельных. С учетом наших советов подключение агрегата к отоплению не вызовет затруднений.

Выбор помещения для размещения агрегата

Разберемся максимально детально, что же собой представляет котел, работающий на твердых видах топлива? Это тепловое устройство, оснащенное камерой сгорания открытого типа.

Схема его подключения к отопительной системе частного дома может базироваться на технических требованиях к открытым или закрытым системам отопления. Все будет зависеть от условий эксплуатации.

Требования к открытым системам заключаются в:

  • подключении системы вывода продуктов горения твердого топлива к дымоходу, в котором тяга будет осуществляться естественным образом;
  • установке в крайней верхней точке отопительного контура расширительного бака, через который будет установлена связь носителя тепла с атмосферой;
  • постоянном обеспечении отопительной системы водой, нужной для поддержания ее в работоспособном состоянии.

Хотя владельцы частных домов чаще устанавливают закрытые отопительные системы, а не открытые.

Все твердотопливные котлы имеют довольно внушительные габариты. А потому изготавливаются они исключительно в исполнении, предусматривающем напольное размещение.

Прежде чем начинать монтаж твердотопливного котла, стоит четко определиться с местом, схемой и способом его установки

Установка котла на твердом топливе предусматривает немалый фронт работ:

  • определение помещения для размещения твердотопливного теплового генератора;
  • подготовительные работы в помещении котельной;
  • монтаж системы вентиляции приточно-вытяжного типа;
  • установка котла и системы дымоотвода;
  • обвязка котла;
  • пробный пуск отопительной системы.

Только при соблюдении такого алгоритма действий можно избежать проблем в процессе установки твердотопливного агрегата, а также при его дальнейшей эксплуатации.

Идеальный вариант обустройства помещения котельной, когда все тяжелое оборудование установлено на пол

Пункты 1-3 приведенного выше порядка работ представляют собой подготовительные работы. Но это не означает, что к их выполнению стоит подходить менее скрупулезно, нежели непосредственно к монтажным работам.

В случае неправильного выбора помещения для установки теплового агрегата и ошибок при монтаже системы вентиляции, проблемы с эксплуатацией системы отопления частного дома не заставят себя ждать. А решение придется искать в разгар отопительного сезона, в холодное время года.

Потому лучше сразу правильно провести монтаж как отопительного оборудования в частном доме, так и самого твердотопливного котла. Для этого предстоит заранее разработать подробную схему его установки, учитывая, что монтаж некоторых типов твердотопливных котлов может предусматривать запитку от электросети.

Один из правильных вариантов схемы установки твердотопливного теплового агрегата предполагает его размещение в подвальном помещении, первом или цокольном этаже

В вопросе монтажа приходится ориентироваться на базовые нормы СНиП «Отопление и вентиляция» и некоторые положения СНиП 31-02-2001 «Одноквартирные дома» (для Российской Федерации).

Сжигание твердых видов топлива приводит к повышению уровня запыленности помещения, а во время горения дров или угля разное количество дыма может просачиваться в помещение.

Поэтому устанавливать котел в непосредственной близости от жилых помещений нежелательна. Хотя согласно нормативным документам установка твердотопливного котла разрешена в помещениях кухни, коридора и прочих нежилых комнатах.

Котельную в форме пристройки можно соорудить возле дома. Такое проектное решение будет довольно удобным

Оптимальными местами для установки котла является отдельное специализированное помещение, желательно отделенное от дома. Как вариант подойдет пристроенная к дому и должным образом оборудованная комната технического назначения.

Также неплохим вариантом будет размещение теплового агрегата в подвале или в гараже. Можно его установить и в коридоре, но при условии наличия достаточного пространства и хорошей вентиляции помещения.

Устройство вентиляции в комнате с котлом

Когда свежего воздуха мало, процесс горения топлива будет затруднен. Если же он поступает в избытке, процесс горения твердого топлива становится трудноконтролируемым.

Если поступление свежего воздуха затруднено, необходимо соорудить вентиляционную систему.

Вентилирование необходимо для того чтобы:

  • обеспечить подачу свежего воздуха на уровне необходимом для поддержания процесса горения в топке котла;
  • выводить наружу из помещения продукты горения твердого топлива, случайно выходящие из топки в помещение котельной;
  • обеспечить процесс поступления адекватного объема свежего воздуха.

Такие простые меры помогут безопасно и эффективно эксплуатировать твердотопливный котел длительное время.

Для обеспечения полноценного отвода продуктов горения в котельной должна быть устроена вентиляционная система естественного или механического типа. Процесс вентиляции должен проходить на достаточном уровне

Что же касается непосредственно обустройства вентиляционной системы для котельной, то правильно ее соорудить призваны помочь следующие советы. Во-первых, отверстия вытяжки и притока должны быть расположены по разным концам котельной.

Вытягивающее отверстие целесообразно разместить ближе к крыше, а приточный канал следует расположить в нижней части помещения, в непосредственной близости к самому твердотопливному котлу.

Во-вторых, нецелесообразно устанавливать вытяжное устройство неподалеку от теплового генератора, в конструкции которого предусмотрен вентилятор (нагнетатель) или же дымосос.

В таком случае во время работы турбины тяга в воздуховоде принудительно изменит направление воздушных потоков, и воздух, который должен уйти в вытяжку, будет вновь подан притоком в помещение котельной.

Если вход в котельную оборудован напрямую через дверь из жилого помещения, целесообразной будет установка приточной решетки в нижнюю часть двери. Приток теплого воздуха из жилого помещения увеличит тепловую отдачу от сжигаемого твердого топлива.

Учитывая то, что большая часть приточного воздуха оказывается непосредственно в камере сгорания котла, где вступает в реакцию с углеродом, выделяющимся в результате сгорания твердого топлива, после чего выходит наружу в форме углекислого газа, отверстие вытяжки должно иметь меньший диаметр, нежели отверстие притока.

Схема оптимального расположения твердотопливного котла по отношению к источникам притока воздуха в помещение котельной

Оптимальным вариантом будет установка котла ближе к внешним стенам. Это позволит избежать хлопот с прокладыванием длинного горизонтального дымоходного канала, особенно в тех случаях, когда выводить его предстоит через крышу.

Распространенные схемы обустройства котельных и правила проектирования технических помещений приведены здесь.

Монтажные работы по обустройству дымохода

Процедура установки отопительного котла на специальный фундамент или на пол чрезвычайно проста. Она заключается в том, чтобы просто выставить тепловой агрегат выставить в положение, в котором он будет в дальнейшем работать. Далее его расположение нужно выровнять посредством регулировки ножек, или же специальных подкладок из металла.

А вот за соблюдением совпадения осей патрубка дымоотвода и соответствующего отверстия в стене в процессе монтажа следить вовсе не обязательно. Здесь соосность легко можно настроить посредством регулировки колен.

Дабы в процессе работы котла избежать возможных проблем, связанных с появлением конденсата, дымоход твердотопливного котла целесообразно соорудить из утепленных труб-сендвичей, или же, как эконом-вариант, собрать конструкцию собственноручно из труб обмотанных базальтовыми волокнами.

Простейшим вариантом дымохода в плане как конструкции, так и монтажа будет дымоходный канал приставного типа, примыкающий к дому снаружи

Монтаж такого типа дымоотвода осуществляется следующим образом: труба к стене крепится в вертикальном положении, а уже к ней посредством тройника подсоединяется газоход от твердотопливного котла.

Что касается монтажа дымохода в деревянных домах, то отверстие в наружной стене или крыше проделывается в строжайшем соответствии с правилами противопожарной безопасности.

Сначала в перегородке вырезается равносторонний проем, причем размеры его сторон должны превышать размеры внутренней дымоходной трубы на 380 мм. с каждой стороны. Например, мы имеем канал диаметром в 100 мм и трубу-сендвич, толщина утеплителя которой составляет 500 мм. В таком случае размер проема составит: 100 + 380 х 2 = 860 мм.

Далее производится монтаж проходного узла изготовленного в виде короба из стали с цинковым напылением. Через этот короб протягивается труба-сэндвич, а пустоты, окружающие ее, заполняются базальтовой ватой. Итоговой операцией будет закрепление крышки узла располагающейся снаружи.

При выполнении монтажных работ стоит помнить, что в кирпичной стене или стене из пеноблока легче всего проложить дымоходный канал, применив уплотнение и стальную гильзу.

Схема сборки и подключения приставного дымоотвода из сэндвича проста и незатейлива, а потому ее реализация под силу каждому

Однако в процессе монтажа дымоходного канала необходимо соблюдать следующие предписания:

  • трубу следует повернуть не более трех раз, при этом ее минимальная высота, считаемая от колосниковой решетки твердотопливного агрегата, должна составлять не менее пяти метров;
  • отрезки дымоходной трубы должны быть соединены так, чтобы дождевая вода стекала по наружной стенке, а конденсатная влага – по внутренней;
  • горизонтальная часть трубы должна быть установлена под уклоном в сторону котла.

В нижней части дымоотвода необходимо установить ревизионный люк и резервуар для сбора скопившейся конденсатной влаги. А с целью избегания пересечения дымохода с кровельным карнизом последний можно обогнуть трубой посредством использования двух переходников под 30 градусов.

Газоход внутри дома лучше всего проложить по предлагаемой схеме. В таком случае он будет выполнять свои прямые функции безукоризненно

В процессе монтажа дымохода необходимо следить за тем, чтобы стыки секций дымохода не совпали с размещением крепежей трубы к стене. На вершину дымоходной трубы целесообразно поместить защитный колпак или же крутящийся флюгер.

Высота участка дымохода, возвышающегося над кровлей, зависит от расстояния между дымовой трубой и коньком. На схеме даны нормативы минимальной высоты, на величину которых могут повлиять местные условия, к примеру, высокое дерево рядом с домом с подветренной стороны

Работая над созданием дымовентиляционной системы, стоит помнить, что оголовок трубы дымохода не должен располагаться в зоне ветрового подпора любого из домов (как своего, так и соседних). А для того чтобы тяга всегда была стабильно хорошей, трубу дымохода необходимо установить на уровне отображенном на вышеприведенной схеме.

Для удобства обслуживания и очистки теплообменника твердотопливного агрегата со всех сторон, откуда планируется проведение этих действий, необходимо создать возможность доступа к котлу. Идеальным вариантом будет создание метрового зазора впереди и со стороны боковых и задней стенок по 60 см. Минимально эти отступы должны составлять 25 см.

Устанавливая твердотопливный котел, следует помнить о том, что категорически запрещено соединение газохода теплового агрегата с кирпичными колодцами вентиляционных магистралей дома проходящих во внутреннем пространстве стен.

Накануне приобретения и монтажа твердотопливного котла следует тщательно сверить его высоту с высотой будущей котельной. Также стоит предварительно рассчитать размещение прочего оборудования больших размеров, такого как тепловой аккумулятор, буферная емкость и бойлер косвенного нагрева.

Подготовка котельной к установке агрегата

Твердотопливные котлы с открытой камерой горения необходимо размещать в отдельных специальных помещениях – котельных. Такие помещения обустраивают в подвале или же в цоколе, оборудуя их системой интенсивного вентилирования для обеспечения нормальной работы твердотопливного агрегата.

В случае необходимости выполняют заливку специального фундамента в месте предполагаемой установки отопительного агрегата

Котлы, потребляющие твердое топливо, можно установить собственноручно, причем без каких-либо согласований с соответствующими службами. Однако в процессе установки твердотопливного котла необходимо соблюдать комплекс правил.

Так, пол в месте установки твердотопливного котла следует сделать идеально ровным и прочным. В большинстве случаев котлы устанавливают на специальные плиты, изготавливаемые из негорючих материалов.

В некоторых случаях котел располагают на ровном основании из бетонной стяжки, толщиной от 50 мм

Устанавливать котел следует на некотором расстоянии от стен. Зазор между задней стенкой котла и стеной помещения должен составлять как минимум 60 см, при этом расстояние между стеной котельной и передней поверхностью котла должно составлять не менее 25 см.

Перед установкой отопительного агрегата стены и пол помещения котельной необходимо покрыть противопожарным материалом с минимальным пределом огнестойкости 0,75 ч. Для этих целей могут быть использованы: листы металла, базальтового картона, минерита или же асбестоцемента.

Также помещение котельной должно быть оборудовано системой слабоприточной вентиляции. Это может быть обычное окно, или же отверстие, проделанное в стене. При этом его площадь рассчитывается исходя из мощности котла: на 1 киловатт мощности котла должно приходиться 8 квадратных сантиметров вентиляционного проема.

В случае, когда помещение котельной оснащено только освещением, в нем стоит установить и розетки с питанием от электросети в 220 V.

Если котел размещен от стены на расстоянии менее 38 сантиметров, достаточно изолировать эту стену листом огнестойкого материала

Жаропрочным листом стоит закрыть пол непосредственно в месте установки котла, чтобы защитный материал выдавался вперед на 80 см от передней стенки котла. Эта мера поможет избежать возникновения пожара в случае выпадения жара из топки.

Все производители тепловых агрегатов в инструкциях по монтажу своей продукции рекомендуют возводить фундамент для установки на него котла. Так, если котел малой мощности, вес которого не превышает 200 кг, его со спокойной душой можно устанавливать на основу из цементной стяжки. В случае верного обустройства она без проблем выдерживает такого рода нагрузки.

А вот для монтажа агрегата, вес которого превышает 300 кг, целесообразно соорудить основу из армированной железобетонной стяжки. Причем ее толщина должна составлять от 10 до 12 см. Если же вес котла превышает 300 кг, то его нужно устанавливать исключительно на основание, состоящее из отдельной фундаментной плиты.

Монтаж пеллетных котлов с электродвигателем и пеллетным шнеком производят на специально залитый фундамент, чтобы минимизировать влияние вибрационной нагрузки на основание под ними

Твердотопливные котлы разрешено устанавливать на пол из дерева. Однако для начала место установки придется подготовить собственноручно, предварительно усилив его брусообразными лагами, сечение которых составляет как минимум 100х50 мм.

Если же в котельной запланирована установка дополнительного тяжелого оборудования, то делать заливку фундамента под каждую его единицу нецелесообразно. В таком случае гораздо проще залить так называемые промышленные полы, то есть сделать стяжку из бетона на высоту 12 см.

При этом ее наполнением должна быть арматура диаметром от 8 до 14 мм. Затем нужно сделать плотную подушку из щебня, а сверху положить сетку с размером окошка 20х20 см.

Площадь помещения, отведенного для оборудования котельной, должна составлять не меньше 15 квадратных метров, при высоте потолка 2,5 метров

Исходя из того, как подключен котел к дымоотводу: через крышу или же через стену, необходимо спроектировать размещение отверстия, через которое будет выведена труба дымохода и проделать его. При этом ее внутренний диаметр должен совпадать с диаметром выходной горловины твердотопливного агрегата или же быть чуть больше.

Основные этапы установки котла

Для того чтобы смонтировать отопительную систему, основанную на использовании твердотопливного котла, понадобится сам тепловой агрегат, трубы и отопительные радиаторы, расширительный бачок, циркуляционный насос, тепловой аккумулятор, составляющие системы автоматического управления котлом.

К последним относятся:

  • предохранительный клапан;
  • воздушный клапан;
  • манометр;
  • регулятор температуры.

Все манипуляции, связанные с установкой твердотопливного котла и подключением периферийных систем и устройств, осуществляются в соответствии со строгим пошаговым алгоритмом. Так, накануне установки котла на месте его планируемого расположения возводят специализированный фундамент.

При этом в обязательном порядке необходимо выдержать все нужные размеры отступов и верно расположить корпус теплового агрегата как по вертикали, так и по горизонтали.

Далее устанавливаются электрические элементы нагрева в том случае, если они входят в комплектацию котла. Как правило, твердотопливные котлы оснащены креплениями для монтажа ТЭНов, рядом с которыми установлен регулятор температуры.

Следующий этап предусматривает монтаж и подключение труб системы отопления. Важно все соединения замыкать посредством промежуточных запорных кранов, а места стыковых соединений уплотнять сантехнической лентой или же материалом, состоящим из волокон льна. Это упростит доступ для ремонта в будущем.

Монтаж тепловых коммуникаций делают так, чтобы при эксплуатации системы отопления можно было легко провести работы по обслуживанию и ремонту

В случае, когда в работе системы отопления предусмотрено использование подключений к электросети дома, на этом этапе необходимо произвести все нужные подключения проводов, их изоляцию и заземление.

Далее производится монтаж группы безопасности. Ее комплектация зависит от модели твердотопливного котла, но, как правило, она состоит из: предохранительного клапана, воздушного клапана, регулятора температурного режима, датчика тяги, манометра и прочих устройств. Все эти приборы устанавливаются до всех устройств запирания.

Следующим этапом станет монтаж трубы дымоотвода. В местах стыковки элементов системы по выводу дыма осуществляют герметизацию уплотняющим веществом, устойчивым к высоким температурам.

Методика монтажа, высота дымоходного канала, а также площадь сечения рассчитываются так, чтобы в дальнейшем обеспечить на должном уровне процесс естественной тяги. А для этого необходимо неуклонно соблюдать все предписания инструкции по эксплуатации устанавливаемой модели котла.

Далее производится заполнение водой теплового контура твердотопливного котла. На первых порах уровень давления воды должен быть чуть выше рабочего. Этот этап предусматривает тестирование системы на предмет протеканий.

Затем необходимо проверить все внутренние элементы топки твердотопливного котла: заглушки для прочистки, растопочной заслонки, шамотных камней, колосников и т.п.

И наконец, следует выполнить сброс давления в котле до рабочих показателей, поставить заслонки в топке и в дымоходе в положение, предписанное инструкцией, и заложить в котел твердое топливо.

Выполнив все вышеперечисленные манипуляции можно переходить к пуску системы отопления, основанной на использовании твердотопливного котла

Чтобы запустить процесс отопления достаточно загрузить топливо в котел и поджечь. Далее по прошествии 10-15 минут, необходимо плотно закрыть заслонку для растопки.

После того как температура установится на уровне 80-85 градусов потребуется установить регулятор температуры в нужный режим теплоподачи. Впоследствии нужно будет просто в случае необходимости снабжать котел твердым топливом.

Подключение агрегата к системе отопления

После завершения работ по монтажу твердотопливного котла и системы дымовыведения, следующим этапом работ будет так называемая обвязка. При ее выполнении следует неукоснительно соблюдать одно правило: во время работы отопительного агрегата в него ни при каких условиях не должна попадать холодная вода. Особенно того, в котором теплообменник изготовлен из чугуна.

Если же это случилось, то стенки котла тут же покроются конденсационной влагой. Причиной этому станет резкий перепад температур. Эта жидкость опасна тем, что при контакте с нагаром, оседающим на боках котла, она превращается в вязкий и плотный слой налета.

Липкий налет довольно сложно удалить с поверхности стенок котла, к тому же он ощутимо снижает КПД теплового агрегата. Минимизировать процесс выделения конденсата, при сжигании в котле твердого топлива можно выполнив типовую схему обвязки с трехходовым клапаном и байпасом при настройке теплоносителя на стабильную температуру в 50-55 градусов.

Таким образом вода в системе будет перемещаться по кругу до того момента пока не наберет вышеупомянутую температуру. А после этого клапан начнет впускать в систему холодную воду.

В процессе обвязки твердотопливного агрегата важно учитывать особенности конкретной модели, изучив инструкцию производителя. Так, важно внимательно выполнять подсоединение блока управления и горелки. Иногда в котлах европейских марок установлена автоматическая противопожарная система, подключаемая к центральному водопроводу.

Чтобы не ошибаться в процессе монтажа котла на пеллетах необходимо получить техническую консультацию официальных представителей фирмы-производителя котла. Важно установить все компоненты твердотопливной системы так, как предписывают соответствующие инструкции.

После монтажа системы ее надо протестировать, заполнив водой так, чтобы создать давление в 1 Бар. А затем проверить работоспособность котла пробной растопкой

Рекомендации по эффективной эксплуатации

В процессе эксплуатации котла, потребляющего твердые виды топлива, в его топке остаются шлаковые отложения. По мере накопления их необходимо периодически удалять. Кроме того, для поддержания энергоэффективности такого котла, следует периодически предпринимать определенные действия.

Во-первых, время от времени стенки котла необходимо очищать от скопившегося пепла и нагара. Из-за миллиметрового слоя нагара на стенках энергоэффективность твердотопливного котла уменьшается на 3%. Чистить его необходимо не реже чем раз в семь дней. При этом котел должен быть отключен, а его стенки остывшими.

Во-вторых, по мере забивания решетки колосников пеплом, котел тоже постепенно будет терять свою энергетическую мощность. Если такое явление было замечено, устранить его можно довольно просто – слегка пошевелив содержимое топки.

Современные модели твердотопливных котлов оснащены специальным рычагом для переворачивания углей, к тому же в случае надобности он поможет сбросить угли.

В-третьих, с целью улучшения обращения воды по тепловому контуру котла можно задействовать циркуляционный насос. Это позволит в значительной степени повысить энергоэффективность теплового агрегата, поскольку перемещение носителя тепла по системе будет происходить гораздо быстрее, и возвращаться в котел он будет с более высокой температурой.

А это означает, что для его повторного подогрева будет уходить меньше тепловой энергии, следовательно, энергоэффективность такого котла будет заметно больше.

Циркуляционный насос можно расположить перед входом в котел в трубе обратной подачи воды

В-четвертых, стоит контролировать состояние тяги в дымовыводящем канале. А чтобы она поддерживалась в оптимальном состоянии, дымоход необходимо прочищать не реже чем раз в год. Отрезки дымоходного канала, пролегающие через помещения без обогрева, необходимо утеплить.

Это нужно сделать для предотвращения образования конденсационных паров. Они, в свою очередь, вредны тем, что скапливаясь, мешают нормальному высвобождению продуктов горения.

А чтобы топливо использовалось наиболее эффективно, надо установить регулятор температуры в положение минимальной производительности, но лишь в том случае, когда помещение дома хорошо прогрелось, а на улице потеплело.

Хозяин частного дома всегда может выбрать способ выполнения всего комплекса работ: собственноручно или же посредством специалистов фирм занимающихся установкой котлов

Выводы и полезное видео по теме

Нюансы отопления частного дома агрегатом на твердом топливе рассмотрены в видеоролике:

Видео об особенностях монтажа одной из популярных моделей твердотопливного котла:

Монтажные работы по установке отопительного котла, потребляющего твердое топливо, не особо сложные. Каких-либо невыполнимых требований к их проведению нет. Да и разрешений государственных инстанций получать не надо.

Хотя с точки зрения реализации на практике этот комплекс работ весьма трудоемкий и может доставить немало хлопот, поскольку состоит из многих нюансов.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы по спорным моментам, делитесь собственным мнением, полезными сведениями и фото по теме статьи. Возможно, вы хотите рассказать о том, как производился монтаж и подключение твердотопливного котла в вашем загородном доме или на даче?

Установка дровяного (твердотопливного) котла в деревянном доме своими руками


Отопительный период в самом разгаре, а споры о том, как, и чем лучше обогреть загородный дом, не утихают. Кто-то считает, что нет альтернативы магистральному газу. Другие предлагают способ дешёвого отопления электричеством, а мы сегодня рассмотрим самый народный способ — твердотопливные котлы (ТТ) и печи. В нашей подборке собран опыт пользователей портала по отоплению дровами, углём и пеллетами. Предлагаются способы сокращения расходов на отопление. Конструкции твердотопливных печей. Методики увеличения работы печей на одной закладке топлива и варианты экономичных и бюджетных отопительных систем на основе ТТ котлов.

Требования к установке твердотопливных котлов

  1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
  2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
  3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
  4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Закрытый контур с естественной циркуляцией

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

  • через бак в трубопровод не попадает кислород, т. е. медленнее завоздушивание и развитие коррозии внутренних стенок;
  • не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

  • емкость бачка должна вмещать минимум 10 % объема теплоносителя;
  • на подающей трубе обязательно нужен предохранительный клапан. Когда давление в системе превышает критическое (т.е. более трех атмосфер), клапан сбрасывает излишек теплоносителя;
  • в верхней точке контура устанавливают воздухоотводчик.



Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

  1. Выбор конкретного места в частном доме под размещение теплогенератора.
  2. Подготовка помещения к установке.
  3. Устройство приточно-вытяжной вентиляции.
  4. Инсталляция отопительного агрегата и дымохода.
  5. Подключение к системе отопления (обвязка) и проверочный запуск.


Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.


Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

  1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
  2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.


    Удачное решение – пристроить твердотопливную котельную из пеноблоков к стене жилого дома

  3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
  4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).


    Схема установки с допустимыми расстояниями до стен и потолка котельной

  5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.


Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход
В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

  • предусмотреть основание и при необходимости отлить бетонный фундамент;
  • пробить в стене отверстия для дымоходной трубы и вентиляции;
  • стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.


Пример защиты деревянных перегородок и пола рядом с дровяным котлом
Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

  1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.


    Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание

  2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
  3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Выбор теплоносителя

При изучении вопроса, как устроена система отопления в частном доме, нужно отдельно рассмотреть теплоноситель. Чаще всего для этого используют отфильтрованную обессоленную воду. Для того, чтобы избежать ее замерзания в случае периодического использования системы, в ее состав вводятся специальные незамерзающие присадки – антифризы. Это предполагает замену всех резиновых прокладок на фторопластовые, которые более стойки к химическому воздействию

Также важно учесть, что некоторые котлы не предназначены для нагревания незамерзающих жидкостей.

Обычно теплоноситель в систему заливается напрямую из водопровода при помощи подпиточного вентиля и обратного клапана. По ходу этой процедуры спускание воздуха осуществляется через автоматические воздухоотводчики и ручные краны Маевского. Для контроля за давлением закрытых систем используется манометр; открытые системы нуждаются в постоянной проверке уровня воды в баке. Если подпитка истечет из трубы перелива, ее необходимо перекрыть.

Для закачки антифриза внутрь закрытой системы применяют специальный ручной или автоматический насос, имеющий встроенный манометр. Чтобы обеспечить непрерывность процедуры, жидкость заранее готовят в специальном вместительном баке, из которого и перекачивают ее внутрь трубы. Для заполнения антифризом открытой системы достаточно просто залить его в расширительный бак.

Отопление в частном доме своими руками может быть организовано при условии строгого соблюдения всех рекомендаций и наличия соответствующих навыков. Спешить при этом не нужно, а после окончания работы рекомендуется провести тщательное тестирование.



Обустройство котельной

Первый вопрос, который требуется решить желающему установить в своём деревянном доме котёл на твёрдом топливе, — это вопрос о выделении специального помещения: топочной, бойлерной, котельной, или, как правильнее с точки зрения составителей регламентирующих документов, мини-котельной.

Правильно собранная система отопления — залог уюта в вашем доме Для твердотопливных котлов требования по обустройству помещения не такие жёсткие, как для теплогенераторов на жидком топливе или газе. Однако существуют ограничения и правила, от которых зависит эффективная, долговременная, бесперебойная работа оборудования и ваша безопасность.

Отдельное помещение

Самый лучший вариант — планирование расположения топочной на этапе проектирования дома. Но не всегда это возможно: бывает, что теплогенератор монтируется уже в готовом доме или при реконструкции старого жилья. Помещение для установки котла обязательно должно быть нежилым. Не рекомендуется устраивать его и смежно с жилыми комнатами, а также размещать под лестницами и на чердаках. Помещение топочной нельзя использовать в качестве кладовки, захламляя вещами и предметами, не имеющими отношения к оборудованию котельной.

Котельная. Фото с сайта klass.photolandiya.ru Для агрегатов с суммарной мощностью (для нужд отопления и горячего водоснабжения) менее 150 кВт возможно размещение на любом этаже. Если мощность отопительного оборудования от 150 до 500 кВт, котельную можно расположить только на первом, в полуподвальном или цокольном этаже, а ещё лучше — в отдельной пристройке к основному строению, особенно если это деревянный дом. Пристройку для котельной устраивают со стороны глухой стены, при этом расстояние до оконных и дверных проёмов должно быть не менее 1 м. Для постройки и отделки этого вспомогательного помещения используются негорючие материалы — способные противостоять огню не менее 45 минут. Фундамент котельной не должен быть связан с фундаментом основного строения. Под установку котла можно (рекомендуется) залить дополнительный подиум высотой 150-200 мм. Площадь подиума должна быть не более чем на 50 мм шире размеров теплогенератора.

Отдельно стоящая мини-котельная. Фото с сайта econet.ru Задумайтесь о варианте устройства отдельно стоящей котельной. Это может быть целесообразно с эстетической точки зрения, а также эффективнее из соображений безопасности и упрощения строительства. Котельные, расположенные отдельно от дома, бывают как полноценные (вмещающие в себя всё оборудование), так и исключительно для размещения котла, а бойлеры, насосы, автоматика и прочее располагается в доме. Такие конструкции называются модульные мини-котельные.

Когда размер имеет значение

Оптимальный размер котельной зависит от выбранного котла и прочего оборудования с учётом удобного обслуживания. Но площадь её должна быть не менее 7 м², а кубатура — 15 м³. Это для котлов мощностью до 30 кВт. Если оборудование мощнее, то прибавляйте ещё по 0,2 м³ на каждый киловатт мощности. Высота потолков в топочной — не меньше 2,5 м. Сколько выделить места для установки самого котла, зависит от его типа и модели. Если в качестве топлива используются пеллеты, то необходимо учесть и размеры бункера, а также способ его загрузки.

Не забудьте учесть размеры бункера для топлива Для бункера, рассчитанного на 400-600 л, необходим запас места и по высоте. Для загрузки потребуется предусмотреть небольшую устойчивую лестницу, так как поднимать тяжёлые мешки над головой неудобно. Для котлов на опилках или лузге имеет значение и способ подачи топлива: циркуляционный или шнековый ворошитель занимает больше места, чем пневматическая подача. Кроме того, у котлов на древесных отходах высокий топливник, и подача происходит сверху. Значит, высота потолков должна быть больше стандартной. Не нужно ставить котёл вплотную к стенам, вокруг него должно быть свободное пространство для сервисного обслуживания и ремонта — не менее 500 мм. Если используется 2 котла, то расстояние между ними оставляется не менее 1 м. Перед фронтальной стороной устройства должно быть 2 м свободного пространства. В паспорте котла производитель обязательно указывает требования по установке. Возможно, там есть и особые рекомендации, касающиеся именно вашей модели, поэтому обязательно ознакомьтесь с инструкцией. В нашем маркете, где представлены предложения крупных интернет-магазинов, вы можете выбрать отопительное оборудование для своего дома. Заходите в подборку Котлы твердотопливные. Твердотопливный котел Zota «Сarbon-26» 51 990 руб

Печи тут Твердотопливный котел Zota «Pellet»-40S
239 900 руб
Печи тут Твердотопливный котел Zota «Pellet»-63S
329 900 руб
Печи тут Твердотопливный котел Zota «Тополь-14М»
33 890 руб

Про окна, двери вентиляцию и прочее

В помещении котельной обязательно должно быть открывающееся окно для экстренного проветривания и дневного освещения. Его размеры тоже регламентированы. Площадь окна рассчитывается так: на каждый кубический метр объёма бойлерной должно приходится 0,03 м² остекления.



Преимущества теплоаккумуряторов

Механизм работы теплового аккумулятора

Теплоаккумулятор может полноценно заменить бойлер горячего водоснабжения. При этом оба устройства сопоставимы по стоимости.

Однако аккумулятор тепла не только обеспечит горячее водоснабжение, но и решит целый комплекс дополнительных задач. Применяя твердотопливный котел с теплоаккумулятором, можно получить множество преимуществ:

  • срок службы отопительного оборудования увеличивается в несколько раз;
  • котел никогда не будет работать в режимах предельных нагрузок или же вхолостую;
  • выравнивается температура теплоснабжения дома. В случае, когда в котле вода не успевает нагреваться, автоматически горячий теплоноситель подается из резервного бака. И наоборот, излишки температуры носителя будут отбираться и аккумулироваться;
  • правильно подобранная емкость продолжает забирать тепло у котла даже при полном сгорании топлива;
  • экономия ресурсов достигает 30%.

Достоинства аккумуляторов оценили многие производители твердотопливных котлов. И теперь они предоставляют свои гарантии на оборудование только в случае установки дополнительных резервуаров.



Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Важно! Строительные нормы и правила от 2000 года гласят: отдельное помещение необходимо для отопительного агрегата мощностью от 60 кВт. Котлы меньшей мощности можно устанавливать на кухне с объёмом помещения не меньше 15 м3 при высоте потолка от 2,5 м.

Существует ряд требований относительно устройства топки:

  • в помещении необходимо установить окно для проветривания;
  • установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно. Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Обратите внимание! Необходимость в приточно-вытяжной вентиляционной системе возникает через разряжение, которое возникает в результате горения топлива. Его компенсирует приток свежего воздуха, а вытяжка применяется для отвода отработанных газов за пределы дома.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

  • постоянное сечение на всей протяженности трубы;
  • диаметр шахты для бытовых моделей в пределах 15–20 см;
  • отсутствие наклонов или изгибов;
  • запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата. Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления. Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата. Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты. Механизм подключается к центральному водопроводу.



Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.

Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.

Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.


Коллектор

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.

Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.

В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.



Основной и дополнительный котел

При монтаже резервного (аварийного) котла рекомендуется увеличить площадь котельной на 4 м². Дополнительный нагреватель помогает поддерживать температуру теплоносителя, избежать аварий при поломке основного аппарата или когда заканчивается топливо. Варианты конструкции:

  • Электрический. Устанавливается отдельно или в виде комбинированных моделей — в котел на твердом или жидком топливе встраивают ТЭНы, которые автоматически включаются при охлаждении теплоносителя;
  • Твердотопливный или жидкотопливный. Могут дополнять газовый котел или работать «в паре» — нагреватель на жидком топливе запускается, когда кончаются уголь или дрова;
  • СУГ. Многие оставляют газгольдер после подключения магистрального газа — топливо в жидком виде годами хранится в газгольдере и используется по мере необходимости. Собственная емкость гарантирует, что дом не останется без тепла при аварии на газопроводе.

Дополнительный котел монтируется в готовой котельной либо отдельно. Если как основной энергоноситель используется магистральный газ, то при установке дополнительного оборудования в том же помещении нужно опираться на требования СП 62.13330.2011.

Возможны объединение отопительного оборудования в «умный дом», подключение к удаленному управлению, автоматическая настройка температуры с учетом показаний погодозависимых внешних датчиков.



Как удешевить обвязку

Чтобы удешевить обвязку, можно применить трехходовой клапан с упрощенной конструкцией, который не нуждается в подключении накладного термодатчика и термоголовки. В нем установлен термостатический элемент, который настроен на рабочий режим с фиксированным значением +55…+60°C.

Использование такой детали позволяет снизить стоимость обвязки ТТ-котла, но лишает потребителей возможности регулировки температуры термоголовкой.

Еще можно подключить 2 агрегата, которые работают на разном топливе:

  1. Дровах или природном газе.
  2. За счет электричества.

Подключение буферного резервуара с обвязкой медными или полипропиленовыми трубами (специалисты рекомендуют выбирать варианты с медью) позволяет одновременно обслуживать разные системы в доме: радиаторы, теплый пол, бойлер. Однако подобный вариант требует больших вложений и используется редко.



Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.


Заводские и самодельные сэндвич-трубы для дымохода
Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

  1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.

  2. Установите проходной узел из оцинкованной стали в виде короба.
  3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
  4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.


Схема сборки и подключения приставного дымоотвода из сэндвича
Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.


Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.



Группа безопасности

Функции приборов контроля и безопасности:

  • защита трубопровода от разгерметизации вследствие резкого повышения давления;
  • защита от перегрева самого котла;
  • регулировка температурного режима;
  • предотвращение образования конденсата. Обычно это случается из-за слишком большой температурной вилки между подачей и обраткой. Оптимальная дельта температур – 20 градусов.

В эту группу приборов входят:

  • предохранительный клапан для сброса избыточного давления/излишков теплоносителя;
  • контрольный манометр;
  • воздухоотводчик;
  • аварийный теплообменник;
  • регулировочная арматура, в т.ч. термостатические клапаны.

Группа безопасности


Подключение твердотопливного котла к системе отопления

Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата. Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.


Схема подключения. Источник фото: sxtmns2.appspot.com

Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики. Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой. В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

  • энергонезависимость;
  • экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

  • трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
  • система открыта для доступа воздуха, что влечёт за собой коррозию;
  • теплоноситель испаряется и поэтому потребуется его восполнение;
  • меньшая эффективность отопления за счёт медленной естественной циркуляции.

Монтаж

Две большие разницы

Упомянутые выше котлы – крайности огромного разнообразия моделей газовых водогрейных устройств. Именно они доступны для самостоятельной установки. Любой другой газовый котел отопления для монтажа требует профессиональной работы. Впрочем, нет худа без добра – специализированные фирмы берут на себя и подготовку помещения с оформлением документов. Но почему только «кончики ножниц» можно устанавливать самому?

Простая водогрейка

Простейший котел действительно очень прост: газовая горелка, теплообменник – вот и все. Достаточно подключить к нему воду, газ, вывести выхлоп в дымоход – и можно пользоваться. Если бумаги уже оформлены; иначе – неминуемый большой штраф.

Домашняя котельная

Двухконтурный котел с бойлером и полной автоматикой до того «умный», что устанавливать его так же просто, как и простейший. Автоматика важна не только для простоты: полная система с двойным термостатом и микропроцессором отслеживает температуру в доме и на улице, по заданной программе уменьшает подогрев до минимума по санитарной норме, когда дома никого нет (например, когда все на работе). Расход газа таким котлом на 30-70% меньше, чем при ручной или полуавтоматической регулировке, и экономия тем больше, чем суровее погода.

Но такая домашняя котельная имеет серьезный недостаток: если вы оказались в зоне стихийного бедствия и электроснабжение нарушено, автоматика «глохнет», а котел переходит в режим минимального обогрева помещения. Поэтому такой котел требует дополнительного расхода на гарантированное электропитание. Обеспечить его самостоятельно несложно, см. ниже.

Качество дров

Лучшими дровами для твердотопливного котла всегда считались дрова дубовые. Благодаря высокому качеству, это сырье относится к элитному классу. Стоимость дубовых дров высока, поэтому доступны они не всем. Но без таких дров часто не обойтись, когда речь идет о вкусе выпекаемого хлеба, пиццы или иной выпечки. Здесь дубовые поленья просто незаменимы.

Рассмотрим характеристики дров из разных пород дерева:

  • Дуб: элитарный дорогой сорт. Горит мощно, отдавая огромное количество тепла;
  • Береза: Лучшее соотношение качества и стоимости;
  • Ольха: отличные дрова, дом быстро прогревается. К тому же предки считали ольховые дрова «лечебными», поскольку в доме, отапливаемом с их помощью, реже болеют простудой;
  • Сосна: жаркие и ароматные дрова, хорошо горящие за счет содержания смол.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Штора в будку для собаки – minecrew.ru

Если будка или строй материалы старые, то в будке образуются щели.

Для ликвидации щелей можно использовать рубероид, набив его без стыков на бока будки. Сверху от дождя можно положить шифер или куски шифера или с напуском набить рубероид.

Если возможность достать строительные материалы отсутствует, то на сезон можно обойтись картоном. Подойдет любой упаковочный картон. Его нужно набить без швов или внахлест. На крышу можно уложить любые пластиковые мешки или мешочки уложенные как черепица в сторону наклона крыши. Мешки прижимаются камнями, кирпичами, дранкой.

В самом крайнем случае поверх будки можно навалить опавшую листву, прижав ее ветками, еловыми лапами. Получится логово.

Если собака молодая, до 5-7 лет, то вешать шторку на лаз бесполезно. Молодое животное любопытно и сорвет мешающее обзору.

Для более взрослого животного можно прибить на лаз кусок старой одежды, кусок мягкой резины или полос резины.

Но лучше лаз делать с поворотом с предбанником в боковой стенке со стороны юга или меньшего ветра.

300.0 р уб. – 1,800.0 р уб.

Дешевые морозостойкие силиконовые шторки в будки для собак 0.75, 1 или 2 мм.

Размеры шторок
Маленькая – 20 x h 30 см
Средняя – 35 x h 55 см
Большая – 40 х h 70 см

Для заказа по индивидуальным размерам, в примечании к заказу укажите нужный вам размер в СМ. Формула для расчета стоимости следующая:

Толщина 2 мм (Длина см * Ширина см) / 1,6 = Стоимость
Толщина 1 мм (Длина см * Ширина см) / 2,7 = Стоимость
Толщина 0,75 мм (Длина см * Ширина см) / 4,5 = Стоимость

Описание

Заказать прозрачную силиконовую шторку для входа в будку по низким ценам.

По желанию, можем изготовить силиконовую шторку внахлест 2 см. Также можем изготовить силиконовые шторы для склада или входной двери по индивидуальному размеру. Стоимость можете рассчитать по следующей формуле. Для оформления заказа, выберите нужную толщину пленки, любого размера, затем перейдите к оформлению заказа. В примечании к заказу укажите точный размер.

Нетоксичная пластиковая (силикон) дверь-шторка “Усадьба” для будок компании “Усадьба мастеров”. Полотно из силикона ПВХ вставляется в специальную деревянную планку, которая прикручивается с помощью саморезов, отвертки или шуруповерта к будке (саморезы входят в комплект).
Шторка будки собаки защищает Вашего питомца от ветра и холода. В морозную погоду не каменеет и не ломается. Толщина пленки – 0.75 мм, 1 и 2 мм. Прежде чем купить шторку в будку необходимо определиться с размером лаза будки и, в зависимости от размера входа, выбрать шторку из представленных размеров. В случае, если размер входа в будку отличается от размера шторки, в примечании, при оформлении заказа, можете указать нужный вам размер.

*Советуем подбирать толщину пленки в зависимости от размера шторки. Чем толще пленка, тем дольше срок ее службы и тем лучше она будет защищать жилище питомца от воздействия окружающей среды (ветер, брызги капель от дождя и т.д.).

Детали

Маленькая, Средняя, Большая

0,75 мм, 1 мм, 2 мм

Доставка

Производитель — г. Владимир. Доставка осуществляется по России в Московскую, Рязанскую, Ивановскую, Владимирскую, Ярославскую, Нижегородскую и другие области, любой удобной для вас транспортной компанией и почтой России. Ознакомиться с условиями оплаты и доставки, а также рассчитать стоимость доставки в ваш город можно здесь. Срок поставки готовых изделий от 2 до 5 рабочих дней, сроки изготовления изделия уточняйте у менеджера.

Мы производим утепление уже существующих будок на заказ .

Здесь размещена общая информация на тему построения собачьих конур и будок: утепление псовых будок, виды утеплителей, а также сведения на тему установки занавесок и дверей в конурах.

Утепление

  • продажа будок для собак, дешёвых и дорогих;
  • изготовление будок на заказ;
  • доставка собачьих конур на место постоянной дислокации;
  • аксессуары (врезка дверей для собак и кошек, монтаж занавесок в конуре, утепление конур, установка устройств принудительного обогрева будок и пр.).

Цены на услуги. в собачьих будках.

Поскольку будка представляет собой деревянный ящик с дырой на улицу размером в полстены, температуры внутри и снаружи будки никогда не будут различаться. Соответственно, теплопоток через стенки конуры практически равен нулю, и утеплять стены более чем бессмысленно.

В связи с вышеизложенным утепление осуществляется только на полу домика (ссылка на стандарт), поскольку собака прижимается к нему брюхом. Утеплять можно также стены до половины их высоты, чтобы собака не прижималась к холодной поверхности остальными частями организма.

Конуры, имеющие принудительный обогрев, не нуждаются в утеплителе нигде.

Утеплять стены и потолок имеет смысл только для конур, имеющих, помимо принудительного обогрева, достаточно эффективную дверь или портьеру (занавеску, шторку), так как в этом случае мы можем верить, что температура во внутреннем помещении будки будет выше, чем снаружи, на некоторую ощутимую величину (скажем,

Утеплитель устанавливается в простенки стен домика и в подполье. Хорошо утепляемые конуры могут иметь также чердачное помещение.

конуры и будки собачьи

Стандарт ассоциации «Худграфик»

Настоящий стандарт определяет применяемость и свойства материалов для утепления собачьих будок в пределах деятельности ассоциации «Худграфик».

Сортамент материалов, применяемых в качестве утеплителей собачьих будок, и их свойства смотреть

Все материалы-утеплители разделены на

  1. Безвредные (для здоровья) — сюда вошли вещества только природного происхождения.
  2. Противные — вещества техногенного происхождения, которые всю жизнь будут вонять собаке в нос (у собак совсем другое обоняние).
  3. Вредоносные — вредность которых для здоровья активно замалчивается строительными компаниями. Поскольку собаки во дворах сейчас в основном породистые (то есть мутанты), их здоровье и так оставляет желать лучшего. Как выразился по этому поводу один собачий доктор, человек может поглощать (практически без последствий) какую угодно дрянь, в том числе бройлеров, купленных в магазине. Ваша собака от такого просто подохнет.

При строительстве пёсьих конур следует исходить из того принципа, что лучше иметь плохой утеплитель в конуре, чем не иметь

Хорошесть утеплителей в (с нашей точки зрения) ухудшается сверху вниз.

Стандарт ассоциации «Худграфик»

Толщина пленки
Таблица 1 Утеплители псовых будок
группа утепли-теля наименование утеплителя тепло-изоляция влаго-устой-чивость долго-вечность примечание 1 2 3 4 5 6 без-вредные пробка (в листах) хорошая хорошая нет данных бешеные деньги стружка деревянная (это не так себе большая достать почти невозможно дубовые листья средняя бесплатные солома ветошь хорошая плохая большая не рекомендуется, так как в ней хорошо живётся всяким паразитам, в т. ч. собачьим опилки деревянные (не фанерные и не деревоплитные) никакая средняя при отсыревании слёживаются, теплоизоляция сводится к нулю. А отсыревают постоянно. К тому же там заводится плесень против-ные полиэтилен пупырчатый (который для нервных людей) очень хорошая очень хорошая очень большая не везде можно купить полиэтилен вспененный полиэтилен в виде кульков скомканных хорошая бесплатно

Стандарт ассоциации «Худграфик»

Окончание таблицы 1
1 2 3 4 5 6 вредные пенопласт и подобные ему вещества очень хорошая очень хорошая очень большая почти бесплатно картон от коробков из-под телевизоров, холодильников и др. так себе никакая средняя при намокании противен и вреден строительная пена хорошая хорошая большая стекловата и минеральная вата (между ними нет разницы, обе пылят) очень хорошая очень хорошая агромадная специальный ад для собаки

УТЕПЛЕНИЕ КОНУР НА САЙТЕ «ХУДГРАФИК» — artgraphic.su/uteplenie-budok.html

Особенности конурных дверей:

  1. нет никаких преимуществ двери перед портьерой (занавеской) с точки зрения утепления;
  2. обычно псы живут в будках не потому, что у них нет денег на виллы, а для охраны участка. Собака, закрывшая за собой дверь, пропадает из поля зрения всех ворюг и грабителей; и они пропадают из её поля зрения тоже. Не стоит надеяться на её опупенный слух и нюх. Собаки ленивы и тоже дрыхнут временами совершенно беспробудно.

Производство безопасной и функциональной двери для конуры сравнимо с конструированием входного люка космического корабля, поэтому заказывать такие устройства рекомендуется непосредственно в конструкторском бюро города Королёв. Выходом из подобного положения вещей могли бы стать только автоматические самораздвижные двери, типа тех, что устанавливаются в магазинах.

Для тех, кому неймётся поставить дверь.

Рекомендуется устанавливать двухстворчатую дверь.

Органическое стекло меньше проводит тепло, но керамическое (оконное) имеет лучшую прозрачность. Чтобы стекло случайно не разбилось, следует подобрать ему соответствующую толщину.

УТЕПЛЕНИЕ КОНУР НА САЙТЕ «ХУДГРАФИК» — artgraphic.su/uteplenie-budok.html

Портьеры и шторки.

огородные работы

Залез вор в квартиру. Стоит у окна, озирается. Глаза привыкают к темноте, и он видит: висит клетка с попугаем, а рядом на полу лежит огромный дог, и оба смотрят на него. Вор чуть не обделался. Постоял он некоторое время неподвижно. Видит — собака не обращает на него никакого внимания. Вор успокоился, воспрянул духом, и со словами «Хорошая собачка. » осторожно обчистил квартиру. Стал вылезать с мешком через окно. Напоследок оглянулся, и говорит попугаю:

— Ну и что ты смотришь, глупая птица? Да ты либо и разговаривать-то не умеешь! Ну, скажи хоть слово!

Самодельный пиролизный котел - чертежи, схемы и материалы

Отопительная система в том или ином варианте, но присутствует в каждом доме. Если раньше ее основу составляла печь, то сегодня ее практически повсеместно заменили специальные устройства – отопительные аппараты.

Но если большинство из них имеют похожие конструкции, то схема пиролизного котла от них отличается очень сильно. Это связано с работой на различных видах топлива.

Однако способ его сжигания тоже может быть разным. Чтобы убедиться в этом рассмотрим устройство пиролизного котла, его принцип действия и схему подключения в подробностях.

Новинка в отоплении дровами

То, что работа любой домашней печи, да и многих современных отопительных аппаратов основана на сжигании топлива, при обязательном поступлении воздуха, обогащенного кислородом, известно всем. Но современные газогенераторные модели котлов в корне перечеркнули данный принцип.

Для их работы необходима высокая температура при недостатке кислорода, а значит, конструкция пиролизного котла в корне отличается от других моделей. Что же происходит с дровами в данном случае?

Под воздействием высокой температуры они распадаются на составляющие:

  • Твердые остатки (уголь)
  • Пиролизный газ
  • Смолу
  • Метиловый спирт

Все полученные вещества горючи и сжигаются при работе аппарата, при этом, чем сильнее будут нагреваться дрова, тем больше газа получится на выходе. А на его сжигании и основана работа аппарата, за что их часто называют газогенераторными.

Чтобы понять, как происходит данный процесс, рассмотрим, что представляет собой конструкция пиролизных котлов и какие функции выполняет каждый из узлов.

Классическая схема устройства


Основные элементы пиролизного котла:

  • Камеры дожигания и газификации
  • Каналы подачи воздуха
  • Водный теплообменник
  • Колосниковая решетка
  • Дымоход
  • Датчики температуры и давления
  • Вентилятор или дымосос

Однако для того чтобы хорошо представлять себе весь процесс работы отопительного агрегата рассмотрим устройство пиролизных котлов, и познакомимся с назначением каждого из входящих в него узлов.

Начнем с того, что любой отопительный аппарат предназначен для подогрева воды до необходимой температуры, и подачи ее в систему. Для этой цели используется водный теплообменник. Теплоноситель поступает в него через патрубок обратной линии, нагревается и возвращается обратно через подающую линию.

Топочная камера применяется для сжигания топлива и его разложения при недостатке первичного воздуха. Количество последнего регулируется при помощи независимого терморегулятора.

Отсек дожигания необходим для окисления пиролизного газа при взаимодействии с вторичным воздухом и сбора золы. Патрубок отходящих газов и дымоход – необходимы для выброса дыма в атмосферу.

Поэтапная работа пиролизного котла


Чтобы иметь наиболее полное представление о конструктивных особенностях аппарата и принципе его действия рассмотрим устройство пиролизного котла и схемы его подключения на фото, представленном ниже.

Камеры располагаются одна над другой и разделены между собой колосниковой решеткой. На начальном этапе дрова загружаются в верхнюю часть, которая представляет собой топливный бункер и поджигаются.

После закрытия дверки и запуска дымососа или вентилятора происходит подсушивание дров. Далее при повышении температуры до 200 и более градусов и недостатке кислорода в камере происходит разложение на твердый остаток и древесный газ – в этом и заключается процесс пиролиза.

Нижний отсек или камера сгорания используется для сжигания пиролизного газа и сбора оставшегося после сгорания пепла. В ней к выделившимся летучим веществам подмешивается вторичный воздух и происходит сгорание газа, а часть тепла возвращается к нижнему слою дров, увеличивая температуру и поддерживая процесс пиролиза.

При этом посредством наддува вторичного воздуха через каналы, используемые для его подачи, регулируется мощность котла.

На следующем этапе полученное в процессе реакции тепло используется для нагрева воды в теплообменнике, которая затем поступает в отопительную систему.

Подключение пиролизного котла к системе отопления с бойлером

Изображение 3. Схема подсоединения пиролизного котла к системе отопления с бойлером.

Такой вариант подсоединения показан на ИЗОБРАЖЕНИИ 3, где:

  • РБ — расширительный бак;
  • ОП — отопительный прибор;
  • ВН — бойлер;
  • ТВ — термостатический вентиль;
  • ОЛ — обратная линия;
  • ПЛ — прямая линия.

Подача холодной воды осуществляется с помощью трехходового вентиля (ТС) со встроенным регулятором температуры. В связи с тем, что при таком варианте подключения не налаживаются ограничения на гидравлическое сопротивление трубопровода, имеется возможность регулировать работу отопительных устройств с помощью ТВ, что значительно улучшает удобность такой отопительной системы.

К главному недостатку такой привязки следует отнести возможность перегрева пиролизного агрегата, потому что его производительность может значительно превышать потребление тепла ОП. Если в вашем регионе наблюдается частое пропадание электричества, то такую схему установки также не рекомендуется использовать, так как при отсутствии электричества не будет работать циркуляционный насос, что приведет к перегреву котла на твердом топливе и выходу его из строя.

Чтобы избежать данной ситуации, фирмы-изготовители пиролизного оборудования устанавливают в котел аварийный теплообменник, который в случае перегрева оборудования подает в систему холодную воду.

Схема подключения в деталях

Мало купить отопительный аппарат, его необходимо еще и правильно установить, а также подсоединить к системе.

Подключение пиролизного котла может быть выполнено несколькими способами:

  1. Простым
  2. С контуром подмеса
  3. С гидрострелкой
  4. С аккумулирующей емкостью и контуром ГВС


В первую кроме самого аппарата входят: циркуляционный насос, расширительный бак и группа безопасности. При таком подключении возможно возникновение незначительного количества конденсата, но на его скопление реагирует блок управления. В этом случае он отключает подачу электроэнергии на насос и тем самым предотвращает появление большого количества конденсата.

Вторая схема подключения пиролизного котла, кроме ранее перечисленных узлов, включает в себя также контур подмеса и краны, необходимые для регулировки количество теплоносителя. Она несколько лучше простой и полностью исключает образование конденсата на стенках котла.

Третья чаще всего применяется для систем с несколькими отопительными контурами и содержит гидрострелку. Ее главная роль – это исключение гидравлического воздействия насосов между собой. Но также она способна осуществлять дегазацию отопительной системы.

И последняя – это схема работы пиролизного котла с Laddomat 21. В нее входят аккумулирующий бак и контур горячего водоснабжения идеальную работу которых обеспечивает дополнительный блок. Подбор объема емкости осуществляют по следующим показателям: не менее 25 литров на 1 кВт мощности.

Данная схема, благодаря наличию в ней блока Laddomat 21, способна заместить классическую схему подключения, состоящую из отдельных элементов. Она работает в следующем режиме. Нагрев воды до заданного значения осуществляется за счет регулировки ее поступления из накопительного бака при помощи вентиля терморегулятора. Он увеличивает или уменьшает сечение прохода обратной линии и тем самым влияет на достижение теплоносителем заданных показателей.

Кроме этого наличие в ней аккумулирующей емкости позволяет добиться работы котла в оптимальном режиме. А при внезапном отключении электричества, позволяет поддерживать температуру теплоносителя на заданном уровне в течение двух суток.

Эффективность работы контура ГВС достигается за счет энергии котла. Получение горячей воды для хозяйственных нужд возможно за счет отдачи теплоносителем части своего тепла, через стенки бака.

Какая схема подключения пиролизного котла, из рассмотренных выше, будет оптимальной, зависит от специфики системы отопления, а отчасти и наличия свободной денежной суммы.

Но в любом случае они должны удовлетворять следующим условиям:

  • Отвечать требованиям безопасности
  • Обеспечивать хорошую циркуляцию теплоносителя в системе

И не стоит забывать, что чем более качественно укомплектована обвязка котла, тем экономнее он будет в работе и удобнее в эксплуатации и обслуживании.

Плюсы и минусы

Преимущества и недостатки такого оборудования, сведенные здесь в одну таблицу, позволят вам более объективно подойти к оценке возможного приобретения.

За и против пиролизных котлов

ЗаПротив
Это так называемые котлы длительного горения: можно загрузить партию дров, которые будут гореть очень долго, около 12 часов (на угле при определенных условиях и еще дольше)Но за это придется платить кровными. Эти котлы определенно дороже традиционных твердотопливных. Иногда разница в цене составляет 50–100 %
Топливо сгорает практически полностью, а это значит, что мы используем большую часть его энергетического потенциала. К тому же это минимизирует количество отходов и избавляет от частой чистки котлаИспользуется система принудительного нагнетания воздуха, а это значит, что котел энергозависим, то есть потенциальные перебои электричества превращаются в большую проблему
В качестве топлива могут использоваться крупные дрова. В большинстве случаев можно ограничиваться закладкой неколотого топливаЭффективность работы котла во многом зависит от влажности дров. Обычное требование – влажность не должна превышать 25 %

В видео ниже представлено еще одно мнение. Не стоит его рассматривать как истину в последней инстанции, но задуматься над отдельными вопросами определенно нужно.

А вот еще одно видео от того же ярого противника пиролизных котлов. Некоторые доводы звучат вполне убедительно, но ко многим нужно относиться критически.

Как видите, эксплуатация такого оборудования может иметь некоторые нюансы. В любом случае перед покупкой котла желательно дополнительно ознакомиться с различными предложениями заводов-изготовителей, благо оных на сегодняшний день немало.

Какой отопительный аппарат самый экономный?

Все котлы применяются для обогрева жилых или производственных помещений и подразделяются на три вида:

  1. Газовые
  2. Электро
  3. Твердотопливные, длительного горения

Каждый из них функционирует на определенном виде топлива и имеет свои достоинства и недостатки. Но как же выбрать самый надежный и экономический выгодный образец? Чтобы ответить на этот вопрос необходимо рассмотреть каждую из выпускаемых моделей и сравнив устройство самого пиролизного котла и других видов, выбрать подходящую для конкретных условий.

Наиболее распространенные — газовые

Начнем с газового оборудования, так как этот вид топлива считается одним из самых дешевых, а учитывая российские климатические условия расход его в зимний период будет большим. Аппараты такого типа на рынке представлены различными производителями и широким модельным рядом, так что выбрать есть из чего.

Однако необходимо учитывать, что газовые аппараты различаются по:

  • Способу установки (напольные или настенные)
  • Функциональным возможностям (с одним или двумя контурами – для отопления и ГВС)
  • Типам горелки (электро- или пьезорозжигом)
  • Выводу продуктов сгорания (с естественной или принудительной тягой)


Есть у них отличия и по мощности, и от ее значения в прямой зависимости находится площадь отапливаемого помещения. Обычно для расчета, принимают средние данные, а именно, что на 10 м² требуется 1кВт мощности при высоте потолков не более 3 метров.

К достоинствам газового оборудования можно отнести тот факт, что для аппаратов с принудительной тягой не требуется оборудование классического дымохода. В его качестве обычно используется коаксиальная труба, входящая в комплектацию котла.

Но есть у газовых моделей и недостатки. Самым большим из них является возможность работы только на одном виде топлива и, следовательно, возможность применения такого оборудования имеется только в газифицированных населенных пунктах.

Электрические самые простые и удобные


Следующими в нашем списке идут электрические аппараты. И хотя данный вид оборудования считается одним из самых дорогих в эксплуатации из-за высокой стоимости электроэнергии, но совсем отказываться от него не стоит.

Электрические модели имеют некоторые преимущества по сравнению с другими моделями.

Во-первых, они незаменимы в загородных поселках, к которым не подведена газовая магистраль.

Во-вторых они дешевле жидко- или твердотопливных моделей и очень просты в установке, а значит не потребуют дополнительных затрат, кроме собственной стоимости.

В-третьих, могут быть установлены в любом помещении, имеют небольшие габариты и вес и по этим показателям превосходят другие виды оборудования.

Их конструкция очень проста.В нее входят:

  • Блок управления
  • Теплообменник (состоящий из бака и ТЭНов)


Благодаря этому они очень просты в эксплуатации, не требуют профилактического обслуживания и чистки. Но самым главным их достоинством является экологическая чистота.

Она не сжигают кислород в помещении, не выбрасывают вредных веществ в атмосферу и очень легко поддаются регулировке.

Большой диапазон мощностей позволяет применять такое оборудование не только для отопления частных домов и квартир, но и крупных промышленных помещений, причем даже таких в которых другие котлы применять запрещено.

К тому же они имеют полностью автоматизированное управление. Это позволяет указать нужную температуру, которую в дальнейшем аппарат поддерживает самостоятельно.

Прогрессивные – пиролизные

Последними в нашем списке идут твердотопливные котлы длительного горения. У них есть и другое название – газогенераторные. Их принцип работы основан на сжигании дров или отходов от обработки древесины, а в некоторых моделях и угля. При этом они обладают способностью максимально эффективно расходовать топливо, и тем самым увеличивать КПД.


Они могут использоваться как для обогрева помещения, так и для приготовления горячей воды. Современные модели оснащены автоматикой, упрощающей их эксплуатацию. К достоинствам можно отнести и стоимость топлива, оно одно из самых дешевых и доступных в любом населенном пункте.

В отличие от газовых моделей они не требуют согласования на установку, а также превосходят их по пожарной безопасности, схема самих пиролизных котлов очень проста и позволяет устанавливать их самостоятельно.

Но самым главным их достоинством является полная автономность. Даже при отсутствии в доме газа и света они смогут обеспечивать вас теплом и горячей водой.

Самодельный пиролизный котёл: чертежи, расчёт, наладка, видео

Пиролизные котлы давно завоевали популярность у владельцев частных домов — по значению КПД они приближаются к газовому оборудованию, при этом могут быть установлены даже в любом доме и не зависят от наличия газа и электричества. Пиролизный котел можно сделать самостоятельно, сэкономив немало денег.

Отличия и преимущества

В обычных дровяных котлах и печах с водяным отоплением древесина сгорает довольно быстро, и одной загрузки дров хватает на 3-4 часа.

Отопительное оборудование при этом требует постоянного внимания, ведь если огонь в топке потухнет, то теплоноситель остынет, и в доме станет холодно.

Эта особенность твердотопливных котлов часто вынуждает домовладельцев устанавливать дополнительный электрообогрев или устанавливать котел длительного горения.

Котлы пиролизного типа, отличаются длительным временем работы на одной загрузке. Они могут использовать в качестве топлива дрова или пеллеты — прессованные отходы деревообработки. Длительность работы таких моделей обусловлена особым режимом работы, основанном на пиролизе.

: принцип работы котла

Пиролиз — что это такое, и как его используют в котлах

Процесс горения древесины достаточно сложен. Она состоит из волокон целлюлозы, скрепленных связующим веществом — лизином.

При нагреве эти связи разрушаются, и начинается выделение газа, а древесные волокна начинают темнеть и обугливаться. Газ, называемый пиролизным, содержит горючие элементы, в том числе водород.

Нагреваясь от горячей поверхности тлеющего полена, он воспламеняется и образует яркий огонь.

Повышенное содержание кислорода в зоне горения увеличивает размер пламени. Это можно заметить при открывании топочной дверки — дрова сразу начинают гореть ярче.

Сгорание пиролизных газов сопровождается активным выделением тепла, от чего тление дров усиливается, и очень скоро они сгорают до углей.

Пламя при этом может достигать высоты более метра, при этом греется не только печь, но и дымоход, а горячие, не до конца прогоревшие газы с высоким содержанием сажи выходят в трубу.

Конструкция пиролизного котла позволяет сжигать дымовые газы в отдельной зоне дожига. При этом дрова в зоне газогенерации тлеют долго и равномерно, с постоянной температурой.

Чтобы избежать активного горения топлива, поступление воздуха в загрузочную камеру ограничивают с помощью заслонки.

К зоне дожигания газов воздух, напротив, нагнетают, иногда с помощью вентилятора, но чаще — с использованием естественной тяги.

Конструкция

Внешне котел пиролизного типа не сильно отличается от твердотопливного аналога. В корпусе из стали или чугуна расположена топка, оснащенная дверкой или люком для загрузки топлива. Топка может быть разделена на камеры газогенерации и дожига с помощью перегородок, но иногда деление условное, и процессы происходят в разных зонах топки.

Для чистки от золы в нижней части камеры загрузки топлива расположен колосник, а ниже — зольник с дверцей или ящиком для сбора золы. Отдельной дверцей для прочистки оснащается также зона дожига, так как в ней часто образуется сажа, и требуется ее прочистка.

Рядом с топкой расположен теплообменник, по которому циркулирует выбранный для системы отопления теплоноситель: антифриз, тосол или специально подготовленная вода. Он оснащен двумя штуцерами для подключения труб отопительного контура.

Для отвода дыма предназначен подключаемый к дымоходу патрубок, подсоединенный к топке в зоне дожига. Он может быть оснащен датчиками температуры и шибером для регулирования тяги.

Уровень автоматизации котла зависит от модели, при этом стоит отметить, что котлы с регулированием процесса горения энергозависимы, их установка возможна только при наличии бесперебойного электроснабжения.

: конструкция пиролизного котла

Достоинства и недостатки

    Несомненное преимущество, благодаря которому пиролизные котлы по удобству использования приближаются к газовым — это эффективность и высокий КПД. Но этим перечень достоинств котла не ограничивается, их отличают также:
  • длительная работа на одной загрузке топливника — до 48 часов в мощных моделях, до 18 часов — в бытовых;
  • доступность и разнообразие потребляемого топлива — пиролизные котлы могут работать также на пеллетах, брикетах, стружке и обрезках досок, а некоторые модели даже на опиле;
  • котлы имеют компактные размеры, для их установки достаточно небольшого отдельного помещения;
  • температура дыма на выходе из котла невысока, максимум 200 градусов в режиме растопки, что позволяет использовать недорогой и удобный в сборке металлический сэндвич-дымоход;
  • дым содержит незначительное количество сажи, не загрязняет атмосферу и кровельное покрытие;
  • современные модели оснащены автоматическим регулятором тяги, позволяющим установить режим отопления и не тратить время на регулирование режима;
  • срок использования котла — от 15 лет.

Недостатки котлов пиролизного типа:

  • требовательны к влажности используемой древесины, она не должна превышать 20 процентов;
  • требуют правильного монтажа отопительного контура, о чем будет рассказано ниже;
  • покупные котлы, особенно чугунные модели, довольно дорогие, по цене сравнимы с газовым оборудованием.

Как можно заметить, все недостатки пиролизных котлов устранимы за счет правильной эксплуатации. А уменьшить стоимость отопительного оборудования можно, сделав самодельный котел — это вполне реально, если провести расчет тепловой мощности, а также найти готовые чертежи или сделать их своими руками по эскизам опробованных моделей.

Чертежи и описание

Предлагаемый для сборки самодельный котел, представленный на чертеже, выполнен своими руками по типу пиролизного котла верхнего горения с принудительным наддувом воздуха в камеру сгорания.

Принцип его действия таков:

  • в топливник через дверку, расположенную в верхней части корпуса, закладывают разовую порцию топлива и разжигают их сверху;
  • вентилятор-дымосос, установленный в верхней части корпуса, направляет выделяющийся при горении дым в камеру дожигания;
  • там происходит окончательное догорание газов и содержащихся в них горючих включений;
  • дым отводится через дымовой патрубок, расположенный в задней части котла, в дымоход;
  • зола, образующаяся при топке, через колосниковую решетку попадает в зольник, который находится ниже топочной камеры;
  • топку окружает водяная рубашка, играющая роль теплообменника и термоизоляции стенок котла;
  • вода в теплообменник поступает через нижний штуцер, расположенный в задней части котла, а отводится в систему — через верхний;
  • на верхней плоскости котла расположен контроллер, позволяющий регулировать режим, а внутри теплообменника — температурный датчик.

На чертеже представлены размеры котла и обозначения его конструктивных частей. Часть размеров обозначена буквенным кодом — их уточняют по таблице и выбирают по желаемой мощности котла. Эти размеры определены тепловым расчетом, от них зависит правильная и бесперебойная его работа.

Материалы и инструмент, необходимые для сборки

    Корпус котла делают своими руками из листовой стали и металлических труб с помощью сварки. Поэтому перед его изготовлением необходимо подготовить:
  • сварочный инвертор, электроды;
  • болгарка с отрезными и шлифовальными кругами;
  • дрель с набором сверл по металлу;
  • электролобзик.

Материалы и их примерное количество:

  • 3 листа стали стандартного размера 1250х2500 мм, толщина 4-5 мм, лучше холодный прокат — его меньше ведет при скачках температуры;
  • 2 листа оцинкованной стали 1250х2500 мм, толщина 1,5-2 мм;
  • металлическая труба Ø32 мм, толщина стенок 3,2 мм;
  • металлические трубы Ø57 мм, толщина стенок 3,5 мм;
  • металлическая труба Ø159 мм, толщина стенок 4,5 м, общая длина 0,5 м;
  • профильная труба двух сортотипов: 60х30х2 и 80х40х2;
  • фурнитуру для дверок — ручки, задвижки;
  • метизы;
  • шамотный кирпич для футеровки топки;
  • асбестовый шнур для термоизоляции дверцы.

Точное количество материала необходимо уточнить по рабочим чертежам. Кроме этого, необходимо подготовить дымосос — вентилятор необходимой мощности, термодатчик, контроллер и источник бесперебойного питания на ~220 В. Мощность вентилятора определяется с помощью расчета.

Для уменьшения веса котла для внешних стенок теплообменника можно взять сталь толщиной 2 мм. Они нагреваются меньше, чем до 100 градусов, поэтому не подвержены деформации.

Технология сборки

    Последовательность операций может быть различной, но опыт мастеров показывает, что сборку котла своими руками лучше проводить так:
  1. По приведенному базовому чертежу выполняют рабочий, с размерами, уточненными по таблице и расчету.
  2. Из листов металла и труб болгаркой вырезают заготовки для сборки агрегата.
    Отверстия для труб и штуцеров выполняют с помощью дрели и электролобзика или плазмореза — второй вариант предпочтительнее, так как позволяет сделать идеально ровный срез.
  3. Сваривают топочную камеру из металла 4-5 мм толщиной. Вваривают перегородку, образующую дымооборот в задней части топки.
    Между загрузочной камерой и зоной дожига из уголка или стальной полосы делают опору для колосника. Колосник лучше устанавливать чугунный — он прослужит дольше, а при деформации или прогорании можно легко его снять и заменить.
  4. К камере в верхней его части приваривают дымовой патрубок и трубу с заслонкой для подачи воздуха. На выходе предусматривают посадочные места для дымососа.
  5. Выполняют проемы для дверок топочной и зольной камеры из обрезков металла.
  6. Наваривают перемычки, которые будут соединять внутреннюю и внешнюю стенки теплообменника и компенсировать перепады давления. Их можно сделать из стальной полосы. Перемычки должны располагаться вертикально, чтобы не мешать естественной циркуляции теплоносителя.
  7. Постепенно приваривают внешние стенки теплобменника, соединяя их с перемычками. В отверстия на задней стенке котла приваривают штуцера для подачи воды в систему.
  8. Делают из листового металла дверцы. Их выполняют двойными со слоем теплоизоляции — асбестовой тканью. Дверки крепят к котлу на петли или продумывают другой тип крепления.
  9. Топку в зоне дожига футеруют шамотным кирпичом в четверть кирпича на жаропрочный раствор.
  10. К котлу приваривают или крепят на болты регулируемые ножки, позволяющие выставить его строго горизонтально.
  11. Корпус шлифуют, удаляют окалину, после чего своими руками покрывают его жаропрочной краской из баллона.
  12. Устанавливают дымосос между дымовым патрубком и дымоходом, подключают его к сети.
  13. На верхней части котла устанавливают контроллер, а датчик размещают в теплообменнике рядом с выходным штуцером.

На этом сборка котла закончена, и можно подключать его к системе отопления и приступать к наладке.

Подключение котла к отопительному контуру

Котлы длительного горения, сделанные своими руками, могут работать в системах с естественной или принудительной циркуляцией — их конструкция достаточно надежна. Системы с естественной циркуляцией монтируются с соблюдением угла наклона труб, с принудительной — с подключением циркуляционного насоса нужной мощности, которая определяется расчетом.

Из-за склонности к низкотемпературной коррозии теплообменника рекомендуется обязательно контролировать температуру воды на входном штуцере. Она не должна опускаться ниже 60 градусов Цельсия. Для того, чтобы поддержать ее в этих пределах, между прямой и обратной трубой делают перемычку, с помощью которой обратку разбавляют горячей водой до нужной температуры.

Наладка и включение

Перед включением котла в работу необходимо заполнить систему теплоносителем. Наладка заключается в выборе режима подачи воздуха в камеру дожига, тем самым регулируется интенсивность горения газов и температура в топке.

Косвенно можно определить оптимальность режима работы по дыму, выходящему из трубы: если он не имеет резкого запаха и серого оттенка, значит, топливо сгорает полностью, и режим выбран правильно. Первые несколько дней самодельный котел работает в режиме тестирования. В это время лучше не оставлять его без присмотра и использовать только качественное топливо, а камеру загружать на 2/3 загрузки. После тестирования котел можно запускать на полную мощность и наслаждаться теплом в доме.

Источник: https://gidpopechkam.ru/kotly/samodelnyj-piroliznyj-kotyol.html

% PDF-1.5 % 59 0 объект > эндобдж xref 59 79 0000000016 00000 н. 0000002447 00000 н. 0000002546 00000 н. 0000003166 00000 п. 0000003514 00000 н. 0000003913 00000 н. 0000004024 00000 н. 0000004137 00000 п. 0000004183 00000 п. 0000004219 00000 н. 0000004474 00000 н. 0000004917 00000 н. 0000005568 00000 н. 0000005988 00000 н. 0000006236 00000 п. 0000006561 00000 п. 0000007203 00000 н. 0000007987 00000 н. 0000008851 00000 н. 0000009673 00000 н. 0000010550 00000 п. 0000011286 00000 п. 0000012121 00000 п. 0000012370 00000 п. 0000012752 00000 п. 0000013372 00000 п. 0000013398 00000 п. 0000013657 00000 п. 0000014219 00000 п. 0000014244 00000 п. 0000014619 00000 п. 0000014754 00000 п. 0000014888 00000 п. 0000015430 00000 п. 0000015456 00000 п. 0000015585 00000 п. 0000015989 00000 п. 0000016600 00000 п. 0000016976 00000 п. 0000017858 00000 п. 0000018619 00000 п. 0000018866 00000 п. 0000019150 00000 п. 0000020671 00000 п. 0000020751 00000 п. 0000020819 00000 п. 0000020933 00000 п. 0000057477 00000 п. 0000067809 00000 п. 0000070458 00000 п. 0000070528 00000 п. 0000085928 00000 п. 0000086008 00000 п. 0000097580 00000 п. 0000099561 00000 п. 0000099831 00000 н. 0000100252 00000 н. 0000108641 00000 н. 0000109119 00000 п. 0000109383 00000 п. 0000126309 00000 н. 0000126389 00000 н. 0000126459 00000 н. 0000127275 00000 н. 0000127391 00000 н. 0000129660 00000 н. 0000130007 00000 н. 0000130416 00000 н. 0000139550 00000 н. 0000139624 00000 н. 0000140014 00000 н. 0000140061 00000 н. 0000154104 00000 н. 0000369582 00000 н. 0000370033 00000 н. 0000373450 00000 н. 0000374732 00000 н. 0000425645 00000 н. 0000001876 00000 н. трейлер ] / Назад 770877 >> startxref 0 %% EOF 137 0 объект > поток hb```b`` A ؀, S84siga`` ~} 낛 JGgK | @ `,: 7 ެ qVPu;] eWi_i * | / ayO / ύ2J [ع Y] ҪB" s

The Radiant Heat Experiment (при очень низком бюджете )

Проект реконструкции дома идет успешно.Мы закончили все обрамление, и более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фотография только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Высота старого потолка была ниже этой стальной балки. Еще 2 гигантских оконных проема еще впереди за фанерными квадратами.

Хотя я разрушил и перестроил довольно много домов для других людей, это первый из них, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я рассматриваю это как своего рода научный эксперимент.Я хочу встроить в него изящные функции энергосбережения, но они должны быть экономичными и по возможности самодельными.

Любой пожилой богатый парень может нанять ведущего архитектора и строителя бутиков, чтобы он стал последним суперхаусом по системе LEED-Platinum, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но с дешевой энергией и квалифицированной рабочей силой и дорогими высококачественными материалами для дома требуется больше размышлений и экспериментов, чтобы одновременно сэкономить энергию и деньги. И один из этих экспериментальных проектов - построить мою собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы захотите настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха - большая коробка в вашем подвале, которая выдувает воздух (и пыль) через огромную сеть громоздкие воздушные трубы, чтобы он мог попасть во все части вашего дома через вентиляционные отверстия в полу. Это работает, но не изящно: они шумят, тратят удивительно много внутреннего пространства на воздуховоды и желоба, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал нам использовать водное (лучистое) тепло вместо принудительного воздушного.«Это огромная разница, - сказал он, - чтобы это безмолвное тепло излучалось через пол вместо того, чтобы просто дуть горячим воздухом».

К сожалению, когда я получил предложения от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились для продажи с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной подачей воздуха, я неохотно решил пропустить роскошный вариант.Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться лишь незначительно.

Теперь картина изменилась. Я научился делать водопровод самостоятельно, и новые технологии снизились в цене, что делает лучистое тепло гораздо более доступным. После нескольких долгих ночей исследований и обучающих онлайн-видео я купил все необходимые детали, и мы собираемся вставить эту присоску.

Что такое жидкостное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и ощущали тепло всем телом, даже не касаясь стены? Как насчет ощущения тепла от раскаленной кровати из костровых углей, даже когда вы сидите на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который непосредственно согревает вашу кожу.С горячим костром в тихую горную ночь вы можете почувствовать себя полностью теплым, даже когда температура воздуха вокруг вас ниже нуля.

Та же самая концепция хорошо применима к обогреву дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам под полом , заставляя пол нагреваться и излучать тепло со всех сторон. Нет воздуховодов и пыли, а система работает бесшумно. А поскольку система нагревает вашу кожу непосредственно в то же время, когда нагревает воздух в вашем доме, вы чувствуете себя теплее при более низких настройках температуры, что позволяет сохранять в доме прохладу, экономя энергию.Но самое приятное то, что у вас постоянно теплых ног , куда бы вы ни пошли в своем доме.

Так как же построить одну из этих систем? Короче говоря, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции этой воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также километры тщательно спаянной меди от сантехника за 35 000 долларов.Я имею в виду, черт, тебе кажется, что это легкий проект «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Кроме того, жидкостное отопление - это само по себе искусство и наука, включая такие вещи, как Δ T, галлонов в минуту, БТЕ / час и расчет R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами , которые начинаются с по цене 2000 долларов, это сложный набор деталей, который никто, кроме экспертов, действительно не понимает (в Home Depot вы не получите совета по созданию одной из этих систем. ) и всевозможные другие препятствия.

Однако, покопавшись во всех этих завалах, я обнаружил несколько упрощений, которые значительно снизили стоимость и сложность лучистого тепла, сделав его самостоятельным проектом для среднего практичного усатика. Уловки, которые я использую для своей системы:

  1. Использование компонентов, безопасных для питьевой воды, позволяет создать систему с «разомкнутым контуром», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
  2. Использование одного водонагревателя без резервуара как для горячего водоснабжения, так и для отопления дома снижает стоимость котла на 2000–4000 долларов.Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
  3. Одиночный циркуляционный насос с регулируемой скоростью исключает большую часть расчетов потерь и размеров контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
  4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон, без необходимости когда-либо возиться с трубкой после ее установки.
  5. И, конечно же, все сделано в PEX, чтобы исключить стоимость, медленную установку и тепловые потери котельной медных труб.

Disclaimer: Как и во всех моих экспериментах, да и вообще во всем моем образе жизни, здесь есть некоторые недоказанные вещи. Я использую себя в качестве подопытного кролика, и здесь могут быть методы проб и ошибок и даже риск. Наслаждайтесь и учитесь, но не погружайтесь как новичок, просто чтобы слепо следовать за мной (еще одним новичком)!

В общем, система, к которой я пришел, относительно проста, и я нарисовал ее для вас на этой картинке:

Предлагаемая мной система лучистого обогрева (щелкните, чтобы увеличить)

Пока что это работа.Я уже запустил это системным разработчиком, получил его одобрительный кивок и выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но, безусловно, есть улучшения.

Самое замечательное в этом блоге то, что сейчас многие читают (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации.Я также опубликую второй пост, когда все будет сделано, чтобы показать несколько выполняемых шагов и готовые изображения.

Читатель поправок на данный момент:

  • Добавьте расширительный бачок перед насосом, а не после него, как показано сейчас
  • Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. Хотя эти бактерии редки, они опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и температура воды составляет около 120F.Решение: убедитесь, что мое устройство без резервуара горячее (легионелла умирает при температуре выше 122 ° F, то есть, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, слейте воду из нагревательных контуров в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
  • ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы отопительная вода никогда не соприкасалась с горячей водопроводной водой. Для этого необходим кислородный барьер PEX и воздухоотделитель. Вы также можете купить безрезервуарные водонагреватели с двумя независимыми контурами: один для отопления, другой для питьевой воды.
  • Добавьте обратный клапан на 3/4 ″ возвратной линии, чтобы холодная вода не могла просачиваться обратно в коллектор вместо того, чтобы идти в Рим (я предполагаю, что это могло произойти, когда насос выключен).
  • На самом деле, добавьте обратный клапан на в каждую петлю , просто чтобы убедиться, что нет никаких неожиданностей в потоке и вода течет в нужном вам направлении. В противном случае холодная вода может неожиданно пролиться через петли.
  • На многие безрезервуарные обогреватели (включая Rheem, который я рекомендую выше) не распространяется гарантия на использование в системах отопления.Для меня это нормально, поскольку я считаю, что в любом случае гарантии бесполезны. Но стоит отметить.
  • Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта heatinghelp.com. Хотя эта ветка почти убедила меня, что я идиот, дело в том, что подобное обсуждение формируется где-то в Интернете по поводу каждой статьи, которая когда-либо появлялась в этом блоге . Многие сантехники проводят дни, проклиная этот сайт только потому, что я рекомендую, например, сделать некоторые из них самостоятельно с помощью PEX.Проблема в том, что мои товарищи-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я постараюсь провести несколько тестов с моим другом, который работает в городской лаборатории по очистке / анализу питьевой воды.

А как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, яркое солнце почти каждый день, но ночи намного прохладнее из-за того, что мы возвышаемся на высоте 5000 футов над уровнем моря.Таким образом, в доме есть множество окон, выходящих на юг, для улавливания тепла и большего количества тепловой массы, чтобы сгладить дневные и ночные колебания температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затемняют окна от остальной части дома). Вы держите окна закрытыми в течение 90F дней, и интерьер остается прохладным. Летними ночами температура опускается ниже 60 ° F, поэтому вы включаете большой вентилятор, выдувающий дневную жару, чтобы все остудить и начать цикл заново.

Я считаю, что эта стратегия (вместе с тем, чтобы не быть гигантским кондиционером Wussy) позволяет нам жить счастливо, не включая кондиционер в Колорадо. Но всегда есть запасной вариант: в большинстве современных домов без воздуховодов для охлаждения используется бесканальная система кондиционирования воздуха с мини-сплит-системой. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки - моя тележка для покупок от PexSupply, моего любимого поставщика сантехники. В моей тележке для покупок есть несколько дополнительных вещей для постройки ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна низкоэффективная печь.

Повышение эффективности этой системы: Я также купил у Amazon две коробки с алюминиевыми теплоотражающими пластинами, которые должны немного улучшить теплопередачу и эффективность.Стоимость составила 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук).

Обновление

: после создания системы с ними, я считаю, что это было очень полезно, поскольку оно делает установку быстрее и чище, а улучшение теплопередачи - стоящая цель с деревянными полами - хотя они работают хорошо, вам нужно все тепло, которое вы можете получить. .

Обновление: год спустя

Эта система теперь запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом - сработало ли оно?

Добавление гликоля в систему лучистого обогрева

Добавление гликоля в систему лучистого обогрева добавление гликоля в систему лучистого тепла. Разработанный пакет разработан для обеспечения поддержания критических минимальных уровней давления в системе.«Защита от разрыва достаточна, если система будет оставаться в спящем или неактивном состоянии, когда температура опускается ниже точки замерзания, и имеется достаточно места для расширения смеси льда и слякоти. Warmzone предоставляет формулу для расчета эксплуатационных расходов на отапливаемую подъездную дорожку и другие важные вещи, которые вам следует знать. Это гарантирует поддержание давления даже при утечке. Клеймо на них состоит в том, что их содержание стоит слишком дорого. 21 июня 2018 г. · 1. 877. Из-за особых требований к системам лучистого отопления местные сантехники и отопительные компании часто не знакомы со спецификой построения систем.Wattco по индивидуальному заказу производит системы электрического отопления для всех отраслей промышленности и приложений. В большинстве систем используется котел на природном газе или пропане. Отличный способ добавить кондиционер в систему отопления котла - это установка одной или нескольких бесканальных мини-сплит-систем. Расположенный в Луи производитель низковольтных электрических лучистых обогревателей с питанием от постоянного тока работал с рядом владельцев домов на колесах, чтобы оборудовать свои автомобили энергоэффективным обогревателем с использованием запатентованного плоского нагревательного элемента.Воспроизведение видео не поддерживается. Теперь можно легко добавить лучистое отопление при укладке плитки на пол, спасибо. Системы лучистого напольного отопления дороги и не совсем просты в установке, потому что их нужно размещать под полом. Спустя более пяти десятилетий Extrol по-прежнему остается ведущим в мире расширительным баком и по-прежнему с гордостью производится в США. Это особенно характерно для старых котлов, где ингибиторы гликоля будут разрушаться. Одно быстрое отличие - это температура воды, циркулирующей по трубке.Это делает полы чудесно теплыми. Осушение с использованием вентилируемого воздуха было бы отличным решением, если это все, что требуется для нашего комфортного проживания в Оттаве. По мере старения системы ингибиторы разрушаются, в результате чего pH системы падает. Перед тем, как вы начнете планировать свой дом. Независимо от того, живете ли вы в особняке или в обычном загородном доме, температура - один из основных способов сделать ваше жилище комфортным для тех, кто в нем живет. «Антифризы со временем разлагаются, и обычно их следует менять каждые 3-5 лет.Бойлер, жидкостный обогреватель или геотермальный тепловой насос нагревает жидкую среду (смесь гликоля и незамерзающей жидкости). Чтобы установить систему лучистого теплого пола, сначала рассмотрите дизайн дома и потенциал солнечной энергии, потому что оба могут повлиять на процесс и сложность дизайна. 85 за квадратный фут. 3. e. Шаг 4 - Проверьте свой гликоль. Я полагаю, что закачки 2 галлонов в систему должно хватить. 2313 долларов. Обычно это около 5-7 лет, но будет зависеть от используемого гликоля. Нет конкретных данных, показывающих, сколько вы сэкономите, установив систему лучистого теплого пола.Пожалуйста, позвоните специалистам по гликолю по телефону 877-244-5525 (или + (1) 610-262-9686) для получения дополнительной информации. 244. Скорость компрессора и насоса меняются в зависимости от нагрузки. Удачи в эксперименте! Вы будете наслаждаться лучезарным теплом ... как римляне. В системе охлаждения эта температура обычно является температурой насыщения на всасывании в испарителе, и обычно эта температура на 10 ° F ниже заданной температуры охладителя. Почему не следует использовать автомобильную промышленность 16 февраля 2014 г. · Насосы в излучающих системах должны «осторожно» перемещать теплую воду по трубкам.Каждая система с замкнутым контуром должна включать в себя центральный воздушный сепаратор соответствующего размера и правильно расположенный. Затем гликоль циркулирует через шланг диаметром 1 дюйм, который подключается к любому наземному оборудованию, на котором установлен паропровод диаметром 1 или 2 дюйма, и поддерживает внутреннюю жидкость оборудования при желаемой температуре. Radiant Мы продаем компоненты систем водяного лучистого отопления, включая трубку ViegaPEX ™ Barrier, 1 июня 2007 г. Убедитесь, что используемый антифриз специально предназначен для систем водяного отопления и содержит ингибиторы для системы отопления.• Жидкости обычно нагреваются за счет отходящего тепла от холодильной системы. • Трубопроводы или контуры обычно перекрываются в случае утечки или проблемы с контуром. Однако качество тепла, которое в конечном итоге вырабатывается - сбалансированное, равномерно распределяемое и не содержащее аллергенов - обычно бывает достаточно, чтобы компенсировать временные неудобства. Управление нагревом: Как и в режиме охлаждения, производительность регулируется на основе ΔT и расхода GPM. Для некоторых это руководство станет введением в установку систем теплого пола и снеготаяния.К панелям могут быть добавлены дополнительные насосы, что делает их легко расширяемыми с 1 зоны до 2, 3 или 4 зон. Мы призываем вас хотя бы взглянуть на эти современные системы. 17 июня 2014 г. · Гликоль снизит пропускную способность системы. Однако в большинстве систем есть общие черты. 20 октября 2017 г. · Хотя высококачественные растворы гликоля могут прослужить много лет, неправильное обслуживание или биологическое загрязнение значительно сократят срок службы жидкости. Это нововведение в домашнем отоплении обеспечивает тепло для дома из-под блока наполнения гликолем RHT.3 января 2021 г. · Я подумываю о добавлении лучистого тепла к существующей плите, а затем к деревянным полам - множество вариантов по ценам от недорогих до высоких. RE: Добавление гликоля в систему охлажденной воды georgeverghese (Химическая промышленность) 25 Jun 16 01:32 Раствор PPEG будет иметь худшие свойства теплопередачи по сравнению с простой водой, также поток насоса может быть уменьшен из-за более высокого противодавления. 1 ноября 2013 г. · Системы водяного лучистого тепла обеспечивают циркуляцию нагретого раствора гликоля и воды через петли труб из сшитого полиэтилена (PEX) под полом.Смотрите полный список на epsalesinc. лучистое тепло. Если система имеет большие размеры или конструкция изолирована за пределами первоначальной конструкции системы, отлично, вы, вероятно, будете защищены. Наши системы лучистого отопления более новые и инновационные. С электрическими излучателями легко найти системы под ключ. Индивидуальные системы нагрева гликоля. Этиленгликоль - очень ядовитый антифриз. Этот контур должен соединяться с первичным контуром через 3-ходовой смесительный клапан. Не уверен, почему мы никогда не добавляли его в свои системы на постоянной основе. Горячая вода гликоля циркулирует по системе через радиаторы и трубы с помощью насоса.Воздух Однако он имеет очень низкую теплоемкость и имеет тенденцию просачиваться из коллекторов, воздуховодов и заслонок. Можно рассчитать значение R, необходимое для достижения этой цели, в то время как более ранние системы солнечного отопления сначала нагревали резервуар, а затем распределяли накопленное тепло с помощью трубок лучистого отопления. Если в систему добавляется вода или антифриз, всегда сразу же нагревайте всю систему до 185 ° F, чтобы предотвратить биологическое загрязнение, которое может произойти из-за добавления воды. 30 мая 2018 г. · Добавление системы лучистого теплого пола в подвале к водонагревателю - очень популярный вариант для многих домов.RAUPLATE - это система установки / монтажа для лучистого отопления / охлаждения линий PEX под полом, между балками перекрытия. Вода обычно нагревается в специальном бойлере, который может быть газовым, электрическим или солнечным, в зависимости от климата. Я хотел бы поднять эту комнату на один уровень с соседними комнатами, что означало бы поднять пол примерно на 15 дюймов. Давайте рассмотрим некоторые плюсы и минусы использования этиленгликоля или пропиленгликоля в системах, которые имеют змеевики с охлажденной водой или змеевики с горячей водой.Он разработан для систем водяного отопления и охлаждения с замкнутым контуром, большинства систем солнечного отопления, таяния снега, лучистого тепла и общих водопроводных систем. Мы устанавливаем только лучистые системы высочайшего качества с учетом высокой эффективности. Ваш котел и система лучистого отопления). Пропилен и этиленгликоли обычно используются в системах отопления с замкнутым контуром (т.е. 5 долларов. Домашний мастер с базовыми навыками может установить электрическое лучистое отопление, даже если вам нужно нанять электрика для окончательной окончательной окончательной окончательной обработки паяных пластинчатых теплообменников WesPac®, специально сконструированных для этой цели. пластины теплопередачи, которые соединены вместе с припоем, чтобы создать невероятно прочный и компактный сосуд.кажется, что здесь нет снега в течение всего года, скорее всего, он получает выгоду от системы лучистого отопления под бетонной поверхностью. Лучшее место для датчика - посередине излучающей петли в самом тонком пространстве между панелями и плиткой. Использование системы лучистого отопления для таких целей, как добавление тепла к жилому дому, выгодно из-за низких затрат на электроэнергию. 49 - 9 долларов. Amtrol Inc. Несмотря на то, что водопровод Alde используется на ранних этапах процесса строительства, не отчаивайтесь - вы можете получить к нему доступ в тахте оттоманки. Это известно как «гидронная» система снеготаяния.Закройте обратный клапан и изолируйте котел от остальной части системы. Это позволяет домовладельцу легко контролировать температуру в рамках проекта: добавление водяного водяного обогрева пола ко всему дому или основным жилым помещениям. Излучающие системы являются частью более широкой области: гидроники. Вот что происходит Если вы думаете об обновлении своей системы отопления, возможно, пришло время взвесить многие преимущества лучистого отопления. Будьте осторожны с чрезмерными факторами безопасности. К счастью, Wessels […] Гидравлический лучистый пол - это замкнутая система, в которой в качестве теплоносителя используется вода или раствор воды и пропиленгликоля - средство отвода тепла от центрального водяного источника тепла, такого как бойлер, в систему отопления. система полов, излучающая в помещения в здании.Системы лучистого отопления не реагируют так быстро, как системы отопления конвекционного типа, в основном потому, что система лучистого обогрева пола использует массу здания для хранения энергии и обеспечения более равномерного нагрева. Система невероятно проста в установке и может быть обрезана по размеру. GRAS Нет необходимости смешивать котельный антифриз Century с водой перед добавлением его в рабочий раствор системы Aqua-Hot. Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. 41 В корзину; Предварительно собранная 4-зонная система распределения лучистого тепла / панель управления 3 579 долларов.Гликоль для систем водяного отопления и солнечного отопления горячей воды - пропиленгликоль. Вода в обогреваемых подъездных путях смешивается с антифризом (гликоль). 85 за квадратный фут для гидравлической системы, включая бойлер. Это хороший проект для вас, если: вы проводите переоснащение всего дома системой энергоснабжения дома, который постоянно заселен и имеет приличную тепловую оболочку с энергоэффективностью выше среднего. Сопутствующие товары. Всегда помните, что в случае лучистого теплого пола есть две системы: первичный контур и печь, а затем система лучистого теплого пола.Большая часть дизайна Ниже приведен способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди. В Руководстве по стоимости лучистого тепла от HomeAdvisor указаны средние затраты на установку водяных систем лучистого отопления или электрического теплого пола под кафельными полами в ванной комнате, в гараже или Сколько стоит добавление лучистого тепла напольное отопление в вашей бетонной плите. В типичной системе лучистого отопления горячая вода, циркулирующая по трубам, установленным в черновом полу или под ним, нагревает пол, возможна циркуляция гликоля через систему лучистого тепла и пропускание его через водонагреватель с помощью установки система.Посетите нас, чтобы узнать Облегчает установку трубок большого диаметра в горячей воде или гликоле l 15 янв 2019 Четыре года назад nuCamp RV потряс рынок кемперов для грузовиков, представив гидравлическую систему отопления Alde для кемперов Cirrus. Температура установки системы составляет 0 o C, а максимальная рабочая температура среды 80 o C. В международном аэропорту Ньюарк Continental Airlines с 2000 года эксплуатирует систему Radiant, рассчитанную на воздушные суда вплоть до B-757. самостоятельно, вы также можете проверить уровень жидкого гликоля в баке аксиомы.ТОМ: Вау. Еще один миф о лучистом обогреве пола развеян: вы можете обогревать свою кабину издалека, как указывает Роб, и время отклика зависит от многих факторов, включая тип панели, глубину трубы, покрытие пола, тепловую нагрузку И теплоноситель, поскольку гликоль будет замедляться. время отклика любой системы водяного отопления. Гликоль в солнечном контуре не сливался и не заменялся с 2011 г. (system insta… подробнее 30 октября 2017 г. · Объект находится в режиме полной лучистой и естественной вентиляции в течение 84% года, используя системы приточной вентиляции для полного охлаждения. всего 6% и полное отопление 10% в год.Большинство излучающих систем можно разделить на два типа. Поскольку существуют разные способы прокладки труб и проводов, такие как системы решеток и маты, существует широкий диапазон затрат на различные системы. Добавить в корзину. Если вы немного посчитаете, вы скоро обнаружите, что они стоят меньше, чем услуги по уборке снега с использованием снегоочистителей и воздуходувок. Я работал с охлаждающими жидкостями, антифризами и теплоносителями. Сегодня системы лучистого отопления способны обогревать 21 ноября, 2017 · Лучистое тепло может быть эффективным способом обогрева вашего дома или пространства в вашем доме.14 августа 2016 г. · Для вашей системы ОВКВ с замкнутым контуром доступны два основных типа гликолевой защиты: «защита от разрыва» и «защита от замерзания». Новые и более инновационные системы подогрева пола могут предложить значительные преимущества. рекомендует гликоли на основе пропилена из-за их неопасности, и поэтому мы должны знать о влиянии на стандартные холодильные теплообменники и насосы. 13 июня, 2016 · STEP Warmfloor, a St. 04 марта 2020 · Каждый раз, когда вы добавляете воду или антифриз в систему водяного отопления (водяную систему отопления или «водогрейный котел»), запускайте систему как минимум до 185 degF, чтобы снизить вероятность роста бактерий или водорослей в системе.Да, вы можете исключить теплообменник в системе обратного слива, но теплообменник по-прежнему необходим для отделения питьевой воды от рециркулируемой воды обратного слива. Причины непревращения замкнутого контура водяного отопления или охлажденной воды. Системы с принудительной подачей воздуха также могут быть привязаны к солнечному тепловому теплу с помощью жидкостно-воздушного теплообменника. Если недостаточно для достижения отметки температуры, вам нужно добавить больше чистого и слить часть смеси. Подключите переключающие клапаны, чтобы перекрыть поток в кабину в летние / теплые месяцы.00 В корзину RHT Glycol Fill Unit Доступное управление гликолем для систем лучистого отопления Полиэтиленовый бак на 7 галлонов с отметками в галлонах Быстрое заполнение упрощает продувку всей системы лучистого отопления Лучшая на рынке система управления и продувки гликоля Насос на 5 галлонов в минуту со встроенным давлением Переключатель, включается при 15 фунт / кв. дюйм и выключается при 25 фунт / кв. дюйм. Вентилируемый люк. Раньше системы солнечного отопления сначала нагревали накопительный бак, а затем распределяли накопленное тепло с помощью лучистых нагревательных трубок. Теперь в верхней части комнаты происходит наибольшая потеря тепла. .В системах отопления, вентиляции и кондиционирования воздуха используются два типа гликоля в системах водяного отопления: этиленгликоль. Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, 01 мая 2019 г. · Антифриз для бойлера - Помощь по отоплению: The Wall. Теплообменники American Chillers рассчитаны на полную номинальную мощность с использованием 30% растворов гликоля. Как гликоль защищает петлю от замерзания? Калькулятор смеси гликоля Бесплатная продукция для горячего водоснабжения - Солнечные системы водяного отопления. Система Radiantec, в которой используется теплообменник, называется косвенной системой.23 ноября 2020 г. · Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие. Это также может уменьшить. Создание устойчивой системы лучистого тепла начинается с установки внутрипольных труб, бойлера, отдельных радиаторов и энергоэффективных термостатов, которые контролируют температуру в каждой комнате. Энергоэффективное отопление. 3 декабря 2014 г. · Запустите систему подогрева пола не менее 4 дней при температуре 64-72 градуса. Акклиматизируйте пол в комнате, в которой он будет установлен, не менее 48 часов. После завершения установки не меняйте лучистое тепло еще не менее 48 часов. часы 13 мар 2017 · Системы лучистого теплого пола 1 бывают двух разновидностей: гидронная система на основе котла и система электрического змеевика.Это нововведение в домашнем отоплении обеспечивает тепло для дома из-под 2-зонной предварительно смонтированной системы распределения лучистого тепла / панели управления Предварительно изготовленные панели распределения / панели управления Сборная панель распределения / управления помогает упростить установку лучистого тепла. Плюс, конечно, несколько из них под полом для обогрева резервуаров, шкафов и внутренних стен, что, возможно, было бы непросто. Специализированные водонагреватели редко имеют достаточную мощность для удовлетворения потребности в энергии от таяния снега.24 августа 2016 г. · Во многих системах водяного отопления, особенно в тех, которые включают теплый пол, будет использоваться гликоль, чтобы обеспечить уровень безопасности от разрыва труб и связанных с этим повреждений, которые могут возникнуть в здании и системе. Автор: Майкл Франко Фото: warmboard. Тепло, вырабатываемое котлом, передается по трубам из полиэтиленгликоля, по которым горячая вода проходит под полом дома. Для базового проекта с почтовым индексом 47474 площадью 125 квадратных футов стоимость установки теплого пола начинается с 7 долларов.или больше от пола, установка гидронной системы может стоить меньше, чем электрическое отопление. Не используйте автомобильные антифризы в системах отопительных котлов. 93 В корзину; Предварительно собранная 4-зонная система распределения лучистого тепла / панель управления (для использования с гликолем) 3 694 долл. США. Сверху быстро образовался слой льда, толщиной от 3/4 до дюйма. Системы теплопередачи воды и гликоля обеспечивают контроль температуры за счет циркуляции воды или смеси воды и гликоля в процессе, что приводит к чрезвычайно точному контролю температуры процесса.О НАС; Языки. В этой статье будут рассмотрены проверенные временем методы минимизации дорогостоящих ошибок и повышения производительности. Несмотря на то, что они долговечны, они разрушаются при воздействии снега и льда. В целом, стоит ожидать, что за водяные лучистые полы придется платить на 50 процентов больше, чем за обычное воздушное отопление. Сертифицированные характеристики: защита от замерзания до -22 ° F, прокачка до -27 ° F и защита от разрыва пакетов для макияжа на основе гликоля. Пакеты для макияжа с гликолем работают за счет автоматической подачи воды под давлением или смеси воды и гликоля в замкнутый контур отопление, охлажденная вода, таяние снега, лучистое отопление или система управления технологическим процессом.S. По мере того, как тепло нагревает человека, становится холоднее, когда вы поднимаетесь наверх. Эта технология на самом деле очень похожа по функциям на стандартные системы обогрева полов внутри вашего дома. Защищает латунь, медь, припой, сталь, чугун, алюминий и другие природные металлы, обычно используемые в промышленных системах охлаждения и нагрева. Есть два типа лучистого теплого пола: электрические и водяные. 13 ноября 2017 г. · Отвод тепла от охлаждающей жидкости двигателя. Наша цель - продавать энергосберегающий комфорт и душевное спокойствие с помощью интегрированной системы водопровода, отопления и кондиционирования воздуха для всего дома.Правильно подключенная система водяного отопления позволяет легко добавлять воду и удалять воздух во время первоначального заполнения / продувки и при последующем обслуживании. РИЧАРД: Вы кладете его на пол и стоите на нем. Для лучистого отопления лучше всего подходит бойлер, хотя обычный водонагреватель может в достаточной степени удовлетворить потребность. Как правило, системы лучистого отопления нагревают пол до температуры от 75 до 80 градусов F. 25 сентября 2014 г. · Добавление гликоля в систему таяния снега: 20 января 2012 г.: Форум котлов: добавление зоны и переход на газ: 2 января 2020 г .: Форум котлов. : Добавление WIFI в NCB-240E: 30 января 2019 г .: Форум котлов: Добавление контура излучаемого тепла за пределы зоны Возврат: 16 января 2019 г .: Форум котлов: Добавление старого водонагревателя в зону плинтуса: 20 ноября 2017 г. Другая сторона теплообменника - это еще одна трубка, через которую теплоноситель входит и забирает тепло от пластин, а затем выходит в систему отопления.Защитить систему отопления и все составляющие ее металлы от этих видов коррозии очень просто: обеспечить тщательную и правильную установку и ввод в эксплуатацию (или техническое обслуживание) системы, чтобы свести к минимуму проблемы загрязнения, такие как остатки флюса или существующие коррозионные отложения. И / или привяжите к системе Webasto Thermo Top, прогрейте двигатель. Следует рассмотреть три различных типа систем лучистого теплого пола. Поскольку это удаленное место, и меня беспокоит отключение электричества, нехватка пропана и т. Д., А также зависание системы; Я планирую использовать пропиленгликоль во всей системе, в водонагревателе и радиационных трубах.Смеси гликоля и воды обычно используются на объектах для защиты от замерзания в системах отопления и охлаждения с замкнутым контуром HVAC. Лучистое напольное отопление позволяет вашей системе отопления работать с максимальной эффективностью, поэтому вполне вероятно, что вы сэкономите немного денег на счетах за электроэнергию, но есть 27 февраля 2017 г. · Один из способов обойти это - добавить тепла в систему вентиляции с помощью встроенного канальный обогреватель и электрический лучистый пол в помещениях без диффузора приточного приточного воздуха. Источником тепла для гидравлической системы может быть бойлер или стандартный водонагреватель.Техническая спецификация ГЛИКОЛЬНЫЙ РЕШЕНИЕ СИСТЕМА РАСПЛАВЛЕНИЯ СНЕГА Сентябрь 2018 г. Страница 5 из 42 3) Один вторичный контур, обслуживающий внутреннее водяное отопление. Причина этого в том, как система лучистого отопления хранит энергию. Температурные профили типичной системы лучистого теплого пола и типичной системы воздушного отопления сравниваются ниже: ОСНОВЫ ТЕПЛООБМЕНА 20 октября 2017 г. · В то время как высококачественные растворы гликоля могут прослужить много лет, неправильное обслуживание или биологическое загрязнение значительно сократят расход жидкости. жизнь.ИНФОРМАЦИЯ О ПРОДУКТЕ . Они приводят к увеличению рабочего колеса насоса, что приводит к потере энергии! Поправки на падение давления для гликоля. Системы лучистого отопления легко скрываются под кафельным полом. Также предлагаем несколько вариантов красителей. Использование встраиваемых систем лучистого охлаждения в центре Европы становится стандартной системой, и во многих частях мира системы отопления, вентиляции и кондиционирования воздуха на основе лучистой энергии используются в качестве средства использования низких температур для отопления и высоких температур для 16 декабря 2014 г. Котлы - Домашнее отопление паром и горячей водой Системы - как добавить гликоль в бойлер - Привет.Комбинированная конструкция с FCU-излучателем должна быть рассчитана на температуру 104 ° F. 8 м 3 защищены от замерзания на 50% (по массе, массовая доля 0. Если у вас уже есть бойлер с достаточной мощностью, чтобы добавить теплый пол, стоимость труб и установленных принадлежностей составляет около 2 долларов США. Чаще всего используется гликоль. Полы - это проект, который лучше всего выполнять при капитальном ремонте или изменении напольного покрытия в существующем помещении или при добавлении нового помещения. Эти устройства сжигают дизельное топливо и используют систему нагнетания для нагрева биоразлагаемого гликоля пищевого качества.Отопление можно направить в определенные зоны или комнаты с помощью термостата, что также повысит эффективность. В смеси 40% гликоля и воды вы получаете защиту вплоть до уровня. Кроме того, напольные излучающие системы идеально подходят для возобновляемых источников энергии, включая геотермальные и солнечные тепловые системы, или любую систему, в которой можно утилизировать отходящее тепло. Любая система водяного теплого пола (газовая или электрическая, водяная или лучистая воздушная система отопления) должна быть рассчитана на тепловую нагрузку, поэтому ее должен разработать профессионал в области отопления, вентиляции и кондиционирования воздуха.Точно так же, если вы устанавливаете систему подогрева пола поверх бетонной плиты перекрытия, вам нужно установить терморазрывную подкладку, такую ​​как CeraZorb. Он обеспечивает защиту от замерзания до -100 ° F. Предварительно собранная 3-зонная система распределения лучистого тепла / панель управления (для использования с гликолем) 2459 долларов. ЭТИЛЕНГЛИКОЛЬ - жидкий теплоноситель. 6 октября 2003 г. · Добавьте объем трубопровода / трубопровода к объему источника тепла и любых других компонентов системы (буферный бак, теплообменники и т. Д.).Эти системы не подключаются к вашей котельной; это автономные системы, которые будут обогревать или охлаждать отдельную комнату или пространство. Большинство систем теплого пола работают с максимальной температурой около 120 ° F. Это предохраняет трубы от замерзания. Система работает более эффективно, чем обычные системы. Затем тепло исходит от них и согревает вашу комнату. 16 февраля 2014 г. · Насосы в излучающей системе должны «осторожно» перемещать теплую воду по трубке. Старение является результатом поглощения кислородом раствора гликоля (что делает его эффективным средством против проникновения кислорода).Из-за более высокой плотности гликоля расширительный бак для гликолевой системы должен быть гидравлическим. В системах снеготаяния используется смесь горячей воды и пропиленгликоля (антифриз), которая циркулирует через гибкую полимерную трубку с замкнутым контуром (Pex), которая является устанавливается в тротуар (бетон, асфальт или любой другой материал). Я добавлю такую ​​систему, если необходимо, но мы обязательно протестируем лето без кондиционера. 6 апреля 2015 У нас был клиент, который настаивал на лучистом тепле в своем гараже, в котором НЕТ водоснабжения.Трубки из сшитого полиэтилена, известные как трубки PEX, будут выходить за пределы вашего дома и свертываться под подъездной дорожкой и дорожкой, а затем возвращаться в ваш дом. Тип напольного покрытия, который вы используете, будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола. В системе с теплообменником сторона обогрева помещения настроена почти так же, как если бы вы использовали обычный котел в качестве источника тепла (рис. 4). Его также можно использовать в системах радиационного отопления, большинстве систем солнечного отопления и геотермальных контурах.Привет, у меня лучистое тепло в нашей гостиной размером 17 x 24 дюйма. Если ваш pH низкий, добавьте больше ингибиторов, возможно, включая полную промывку и повторную очистку. Некоторым концепциям систем лучистого обогрева пола не менее 100 лет. Все системы лучистого теплого пола имеют источник тепла для нагрева воды. Закачка антифриза в систему отопления. Простым примером теплового излучения является солнце. Посмотрите это видео, чтобы увидеть, как легко добавить лучистое отопление при укладке плитки на пол благодаря подкладочному мату для плитки с лучистым обогревом Ditra-Heat.Он также становится очень густым, плохо течет (имеет высокую вязкость) при температуре ниже 35 ° F и имеет довольно низкую способность к теплопередаче. Можно получить как с ингибиторами коррозии (для защиты от коррозии в котле и трубах), так и предназначенными для систем теплопередачи. Подробности, подробности Заполненный гликолем, замкнутый цикл 28 марта 2008 г. · «Мне нравится, что это альтернатива гликолю. Шаг 1 - Потери тепла, q (БТЕ / час) на зону Излучающие теплые полы - это удивительно эффективная система распределения тепла, которая использует преимущества всего пола для обогрева дома, в отличие от принудительного выхода воздуха из одного небольшого вентиляционного отверстия и попыток его обогрева. обогреть огромное пространство.28 марта 2008 г. · «Мне нравится, что это альтернатива гликолю. Ваш циркуляционный насос будет работать тяжелее, чтобы доставить жидкость. Зачем? Вы сэкономите энергию, повысив тепловой комфорт. В последнее время у нас бывают ночные минимумы у подростков, а дневные максимумы здесь, в зоне 5 Северной Невады на высоте 5000 футов, обычно находятся в 40-х годах. Системы теплого пола "Теплый пол" могут быть значительно более экологичными, чем стандартные системы обогрева помещений и воды; Сочетание излучающих технологий и энергии природного газа также может снизить эксплуатационные расходы.В глобальном стремлении к устойчивости долгосрочная экономика поддерживает необходимость исключить, где это возможно, сжатие для охлаждения и горение для нагрева. На своей первой работе по защите от мороза Жаннетто был вызван из-за поломки системы. 7 дек. 2020 В некоторых системах можно использовать гликоль или другую форму антифриза, чтобы предотвратить замерзание воды. * При стандартных условиях ARI 590: температура жидкости на входе 54 ° F, температура жидкости на выходе 44 ° F, температура окружающей среды 95 ° F, 0. Лучистое тепло пола распределяет тепло от ног к голове.Cryo-tek -100 / AL представляет собой смесь первичного (не переработанного) пропиленгликоля и эксклюзивных систем Hercules (включая системы обогрева PEX и лучистые трубы), систем плавления льда и общего обогрева. Добавьте дополнительный продукт cryo-tek при замораживании. ISORAD unidirectional предлагает следующие преимущества: оптимальное решение для изоляции под плитами, когда система лучистого отопления залита бетоном. Когда солнечная энергия используется непосредственно для обеспечения лучистого тепла, система лучистого пола не может использоваться в качестве резервной системы отопления, поскольку такое использование может поставить под угрозу накопление солнечной энергии.Некоторые предпочитают защищать до очень низкой температуры, добавляя больше гликоля, скажем, до 0-10 ° F. футов. Самый лучший момент, когда я узнал о жесткой воде, я начал кипятить воду в стеклянном графине, и казалось, что внутри графина идет снег. В открытой-прямой системе воздух вытесняется из трубопроводов каждый раз, когда вы открываете кран с горячей водой, поскольку полного давления вашей насосной системы достаточно, чтобы вымыть весь воздух. Чтобы правильно заполнить систему отопления, должны быть средства для впрыска предварительно смешанного раствора гликоля / воды в систему отопления и место для возврата всей содержащей воздух жидкости обратно в систему зарядки.14 марта 2015 г. · В большинстве систем лучистого отопления воздух задерживается в трубопроводах и насосах, что ухудшает работу системы. Эти жидкости приводят к более высокому содержанию Dynalene EG (этиленгликоль) - жидкого теплоносителя на основе этиленгликоля с ингибиторами, который предлагает пользователям стабильный, безопасный и эффективный продукт для применений, где требуется защита от замерзания. Диапазон рабочих температур: от -50 ° F до 250 ° F, поскольку добавление гликоля в воду системы отопления увеличивает скорость теплового расширения жидкости в системе, вам может потребоваться увеличить размер расширительного бака системы отопления, особенно если система отопления использует большой объем теплоносителя, например, большой дом или здание, которое нагревается за счет конвекции (отопительный трубопровод большого диаметра).Tragar установит под землей водяную систему лучистого отопления. Таким образом, для достижения такого же теплообмена внутри теплообменника требуется большая площадь поверхности или теплообменник большего размера. Тепло излучающих полов Многие системы излучающих полов с подогревом были остановлены из-за небольших утечек в трубопроводе, которые невозможно обнаружить или устранить. Более традиционные формы отопления направлены на потерю тепла в конструкции, в то время как системы лучистого пола направлены на потерю тепла человеческим телом. ComfortPro Systems - это универсальный магазин для нескольких основных категорий продуктов: (лучистые, водопроводные, охлаждающие и предварительно изолированные трубы pex).Наши теплообменники имеют на 30% большую площадь поверхности. Кукурузный гликоль SPP специально разработан для чиллеров, лучистого отопления, водяных тепловых насосов воздух-вода и солнечных тепловых систем, таких как солнечное горячее водоснабжение или солнечное отопление помещений. Многие из сегодняшних гликолей могут быть совместимы с обычными системами и могут быть несовместимы. Системы с трубками, заполненными гликолем, не замерзнут, поэтому их можно устанавливать в каютах или других сезонных помещениях, или под отоплением можно направить определенные зоны или комнаты оборудованы индивидуальными регуляторами термостата для рекламы. В то время как большинство излучающих систем получают горячую воду либо от водонагревателя резервуарного типа, либо от чугунного котла, тепло моего дома и горячее бытовое отопление. Но поскольку немногие подрядчики имеют опыт использования их для лучистого тепла, информация о r 31 августа 2017 г. Многие существующие гидравлические системы отопления могли бы выиграть от добавления системы наполнения Axiom - гликоля и воды для бойлера, что позволяет полностью отделить систему отопления от тепловой нагрузки питьевой воды.Сборная панель распределения / управления помогает упростить установку лучистого тепла. Типичная рабочая температура теплового насоса «воздух-вода» для радианта составляет 95 ° F. Системы Alde отапливают кабину за счет сжигания пропана или дизельного топлива для нагрева раствора гликоля (антифриза), который циркулирует в небольших радиаторах по всему вагону, а также есть водопровод с гликолем под полом, чтобы согреть его. Теплый пол - это не просто роскошь, которую ваши сиськи могут оценить в холодный день. Используется в водоохладителях, холодильных установках, накопителях тепла, солнечных системах, контурах отопления и охлаждения и системах лучистого отопления.Конечно, в этот раз мой теплый пол решил отказаться от него. Это пламя нагревает эти змеевики и, в свою очередь, нагревает жидкость, которая находится в этих змеевиках и резервуарах. Например, лучистое отопление для пола имеет более равномерную температуру от пола до потолка, чем другие системы, поскольку тепло начинается с пола. Лучистое напольное отопление - это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.15.10.2018 · Мини-сплит системы. Что не может не понравиться теплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан. В этом случае владельцы домов могут столкнуться с затратами и установкой частичной или полностью новой системы отопления, вентиляции и кондиционирования воздуха. У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома. разработали и запатентовали первый мембранный расширительный бак Extrol® для регулирования давления в системе и снижения энергопотребления в системах отопления и охлажденной воды.Мы удаляем весь воздух, чтобы система водяного отопления работала механически правильно. Системы лучистого отопления нуждаются в уходе и очистке Большинству систем лучистого обогрева пола требуется около суток для достижения полной температуры. Все системы лучистого отопления должны устанавливаться квалифицированными профессионалами. PEX, PEX Barrier Tubing и PEX вставные фитинги соответствуют характеристикам. Рекомендуется испытание под давлением смесью воды и гликоля. -лучшее тепло пола, что лучше? Вы предлагаете электрические провода или трубки с гликолем? Есть ли разница в стоимости установки или эксплуатации? 19 мая 2017 г. Рассмотрим такой сценарий: термостат в легком коммерческом здании с водяным обогревом плинтуса - КЛЮЧЕВЫЕ СЛОВА обогрев полов / водяное отопление / лучистый пол / лучистое отопление. Есть также дополнительные расходы на l. Вот как вы можете проводить время на улице круглый год с наружным лучистым высокая температура.G. Он проанализировал существующую систему и применил свои знания лучистого отопления для улучшения конструкции. Это также верно и для таких узлов, как гликольная сторона теплообменника, обслуживающего контуры снеготаяния. Чтобы узнать больше о других жидких теплоносителях, которые предлагает Dynalene, щелкните здесь. 29 июля 2011 г. · Обратной стороной гликоля является непостоянный уровень pH, который будет снижаться по мере старения гликоля. 41 Добавить в корзину Предварительно собранная 4-зонная система распределения лучистого тепла / панель управления Стоимость эксплуатации системы электрического лучистого отопления определяется не напряжением, а выходной мощностью системы.Это позволяет добавлять гликоль в излучающую систему, не смешивая его с бытовой водой. 20 марта 2019 г. · Если у вас есть возможность подключить вашу систему к источнику питания 120 В, у вас не должно возникнуть проблем, но, пожалуйста, не стесняйтесь позвонить в нашу группу технической поддержки по телефону 1-800-875-5285. Перед добавлением воды в новую систему убедитесь, что система работает должным образом. Добавление гликоля в систему вызовет падение i Hercules® Cryo-Tek ™ AG Antifreeze разработан для использования в системах водяного отопления и охлаждения с замкнутым контуром.Если вы планируете добавить в дом систему лучистого отопления или охлаждения, если у вас нет особых ограничений, вы, скорее всего, смотрите на гидравлическую систему. Залить его наиболее экономичным способом, если знаешь, сколько добавить. Его конструкция состоит из трех эксцентрично установленных цилиндров. 41 В корзину К панелям можно добавить дополнительные насосы, что позволяет легко расширять их с 1 зоны до 2 или 3 зон. ), чтобы получить общий расчетный объем системы (В · с). При сборке системы мы исключаем догадки, используя наших опытных инженеров и сборщиков систем.диам. Если в системе вашего водогрейного котла используется гликоль, вам следует убедиться, что его кислотность не упала ниже регулируемого уровня. Это искусственное панельное отопление излучающих лучей во многих отношениях увеличивает наш комфорт. Защищает ли гликоль металл в моих системах? 98% пропиленгликоль с нейтрализатором кислоты, ингибитором образования накипи и хелатирующим агентом для высокой эффективности и тройной защиты от коррозии. Если вы хотите отапливать 200 кв. М. Лучистое отопление - отличный вариант 30 октября 2020 г. · Стоимость водяного теплого пола за квадратный фут.Резервуар из полиэтилена на 7 галлонов с маркировкой галлонов; Быстрое заполнение позволяет легко продуть всю систему лучистого отопления; Система очистки и удаления гликоля по самой выгодной цене на рынке; Насос на 5 галлонов в минуту со встроенным реле давления, включается при 15 фунтах на квадратный дюйм и выключается при 25 фунтах на квадратный дюйм; 4 Блок заправки гликолем RHT. Лучистые полы с подогревом - это метод обогрева вашего дома путем подачи тепла под пол или внутри него. Все системы теплого пола теплые 12 Фев 2014 Часто существуют противоречивые взгляды на защиту систем водяного отопления с помощью антифриза.Стоимость водяного водяного теплого пола. Это надежно, основано на нашем опыте в Ньюарке », - говорит Ричард Луи, программный директор по реконструкции JFK и один из первых сторонников системы Radiant. Серия пропиленгликоля Dynalene доступна в различных концентрациях, чтобы соответствовать требованиям вашей системы. На этом этапе следует добавить больше ингибиторов в системы водяного отопления и таяния снега. 4 ноя 2019 Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло.Специализируется на солнечных панелях для нагрева воды и солнечном тепловом отоплении для коммерческих и жилых систем. В типичной системе лучистого отопления горячая вода, циркулирующая по трубам, установленным на черновом полу или под ним, нагревает пол, и температура повышается.Программируемый термостат может позволить вам установить график обогрева для вашей системы подогрева пола, который может снизить неэффективное использование энергии , и обернутся значительной экономией. Эти виды льгот не ограничиваются только конкретными видами структур. Он также более эффективен, чем системы плинтусов и большинство систем принудительной вентиляции, согласно U.Поскольку горячий воздух поднимается вверх, в отопительных системах An & nb Aqua-Hot используется антифриз, предназначенный для бойлеров, который имеет рейтинг GRAS - обычно считается безопасным. 5525 (U. Преимущество состоит в том, что к теплоносителю можно добавить раствор антифриза, а в систему можно добавить систему таяния снега. При проектировании системы лучистого отопления становится очевидным, что эта система имеет характеристики, отличные от обычных плинтусов. Тип отопительной системы, которая затем поднимает и нагревает стены и мебель. Система с замкнутым контуром, дополненная безбаквальным обогревателем Stiebel мощностью 7000 Вт.Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Ключевые преимущества гликоля 4 марта 2020 г. · Гликоль, также называемый антифризом, является важным составом, который производители систем отопления, вентиляции и кондиционирования используют для защиты систем водяного отопления в холодном климате. Вы также можете использовать насос пони и ведро, чтобы добавить. 1 декабря 2016 г. · Мы как раз закрываем новую крышу на моем проектном доме, и теперь пришло время обратить наше внимание на HVAC - или, более конкретно в это время года, на отопление! В этом доме 1975 года в качестве единственного источника тепла использовались потолки с лучистым обогревом.В тех случаях, когда гликоль является подходящей жидкостью, он почти всегда является лучшим вариантом. Все гидравлические системы с замкнутым контуром должны также включать клапаны принудительной очистки воды для удаления большого количества воздуха. Пропиленгликоль в контурах водяного отопления. Тепло излучается от трубок к поверхности подъездной дорожки и тает снег и лед, в то время как стоки улавливают стекающую жидкость, отводя воду от подъездной дорожки. Однако они предлагают множество преимуществ. От 80 до 8 долларов. 9 ключевых тем о системах лучистого обогрева проезжей части.Фанкойлы должны быть рассчитаны на температуру воды на входе 104 ° F. Мини-питатели PRESSURE PAL разработаны для систем лучистого отопления, больших систем охлаждения, систем снеготаяния и домашних котлов и совместимы как с водой, так и с гликолем / водой. Но лучистое тепло может сделать гораздо больше, чем просто согреть пол и воздух внутри вашего дома. дома - он также может проходить под вашей подъездной дорожкой, тротуаром, патио или полом гаража, так что вам больше никогда не придется сгребать лопатой или метать снег после снежной бури! (Для наружного применения мы добавляем гликоль в систему водоснабжения, чтобы предотвратить замерзание.Основной источник тепла может быть в разных формах: дровяная печь, печь, бойлер или тепловой насос. Поэтому расширительный бак для гликолевой системы отопления должен быть баллонного типа. Кроме того, большинство штатов запретили его использование из-за опасности загрязнения и отравления грунтовых вод. В некоторых системах вместо воды используются смеси этиленгликоля или пропиленгликоля. Вместо использования регулируемой конструкции со сменными пластинами, таких как WesPlate®, эти паяные пластинчатые теплообменники нельзя модифицировать, поэтому очень важен правильный размер блока.У меня есть бойлер и гидронная система, в которых я хочу долить гликоль. Эти системы пропускают нагретую воду или гликоль через гибкие пластиковые трубки диаметром от 1/2 до 1 дюйма. Добавление пропиленгликоля в систему отопления - 1- My DIY Garage. Доступны следующие размеры для 120 В и 240 В: 16 дюймов x 5 футов (6. Мы установили тысячи миль излучающих трубок в домах штата Мэн, что делает нас очевидным выбором для вашего проекта излучающего излучения. Диапазон рабочих температур: -50 ° F до 250 ° F SOLAR-GARD: Смешивает 98% жидкости на основе пропиленгликоля со специальными ингибиторами.Watts Radiant предлагает два типа систем снеготаяния - гидравлическую и электрическую, которые могут работать отдельно или быть установлены в качестве дополнения к системе лучистого тепла. Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления. Термостат, который питает теплый пол, оснащен датчиком, который измеряет температуру пола. Принудительная жидкость-гликоль • Гликоль или другие теплые жидкости перекачиваются по трубам. Расскажите нам о своем применении Системы водяного гликоля серии WG 3 августа 2016 г. · Помните о влиянии антифриза на систему. Обычная вода - одна из наиболее эффективных перекачиваемых жидкостей для поглощения и переноса тепла.Если вы добавите слишком много воды к вашей холодильной системе, она станет неэффективной. Radiant ˜oor - самая удобная система отопления в мире. Может быть добавлен непосредственно в систему неразбавленным или разбавленным по мере необходимости. 3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере. Это в основном требует, чтобы проектировщик установил дополнительный сливной кран, который фактически используется как заливное отверстие. В гидравлических системах в качестве нагревательного и охлаждающего элемента используется вода. Напомню, что через 2-3 месяца я подключу дровяной котел к отопительной системе, поэтому я предпочитаю избегать полного «слива» отопительной системы.В противном случае вы можете потерять от 5 до 10 процентов. Добавленные к ним ингибиторы помогают нейтрализовать pH системы и помогают защитить компоненты системы. Гидравлическое таяние снега Наши системы тают снег и лед, циркулируя жидкий раствор гликоля по трубам, которые либо залиты в бетон, либо установлены под кирпичными брусчатками. Каковы основные компоненты системы лучистого теплого пола? Системы лучистого теплого пола могут варьироваться в зависимости от потребностей клиента. Очень важно использовать правильное соотношение гликоля и воды в вашей системе охлаждения.Средняя стоимость установки лучистого теплого пола составляет 5 долларов. Чистый пропиленгликоль - 5 галлонов 2) Нагревание смесей гликоль / вода без резервуара может вызвать те же проблемы разложения гликоля. Для других эта работа - вторая натура. Конвекторы, расположенные вдоль наружных стен, нагревают воздух. Заполнение лучистого излучения В системе непрямого излучающего излучения используется один эффективный водонагреватель для обеспечения горячей водой для отопления и бытовых нужд. Взрослые, дети и домашние животные нуждаются в тепле, когда на улице холодно. Если вам нужен максимальный комфорт, который может обеспечить система отопления и охлаждения, важно выбрать правильный блок.Также необходимо учитывать общую толщину любых материалов над нагревателем, так как это обеспечит эффективную теплопередачу. Питатели гликоля автоматически добавляют раствор гликоля, чтобы восполнить утечку в системах водоснабжения с замкнутым контуром. В зависимости от типа системы теплый пол имеет разную стоимость за квадратный фут. Органы управления включают и выключают системные насосы и источник тепла. Эффективен в теплообменниках, системах водяного отопления, солнечных батареях и системах охлажденной воды, содержащих алюминий. Подача теплой воды в пластиковых трубках, установленных в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.American Chillers & Cooling Tower Systems, Inc. Система излучающего излучения позволила владельцу значительно снизить углеродный след объекта, создав комфортную торговую среду. Мы также пополним ваш бак, когда остановимся на ежегодном техническом обслуживании. Формула 2 Затем рассчитайте необходимое давление воздуха на стороне расширительного бака, используя Формулу 2 справа. Поскольку трубы систем лучистого отопления встроены в бетонные плиты для передачи тепла от воды в остальную часть комнаты, вы часто можете определить утечку, посмотрев на повреждения пола над этими типами систем лучистого отопления.Проконсультируйтесь со специалистом по солнечному отоплению или местными властями, имеющими юрисдикцию, для определения требований к теплоносителю в солнечных водонагревательных системах в вашем районе. 7. 33 квадратных фута) нагревательные панели на 120 В размером 16 дюймов x 15 футов (20 квадратных футов) 15 июня 2010 г. · До того, как он стал специалистом по лучистому теплу, он работал в сфере охлаждения, поэтому он знает, как работают эти большие морозильные системы. система водяного отопления может прослужить более пятидесяти лет без какой-либо обработки и изначально заправлена ​​колодезной водой, я действительно думаю, что можно доверить отопление гаража неочищенной воде с добавлением гликоля, чтобы гарантировать, что она не замерзнет, ​​если электричество отключится .Для водяных систем водяного отопления под полом процесс систематического проектирования можно описать как программу из 12 шагов, начинающуюся с потери тепла и заканчивающуюся потерей напора. Хотя нельзя отрицать, что лучистый пол с подогревом - самый удобный способ согреть пальцы ног, стоит ли подогрев пола дополнительных затрат и хлопот? Системы теплой воды пропускают горячую воду по трубам для создания тепла, тогда как электрическая система наполнения и продувки RHT Hydronic находится в продаже СЕЙЧАС! Доступное управление жидкостью для лучистых систем отопления заливки RHT Гидронической и продувочная система встречает относительно высокое давление головки и скорости потока (как показано на рисунок, приведенном ниже) для Filli качества могут привести к снижению способности переноса тепла и разъедать системы, вызывающей утечку .Размещение этого датчика имеет решающее значение для оптимальной работы. Количество PEX, используемого в системе лучистого отопления, зависит от размера и изоляции помещения, а также от того, как оно будет использоваться. Насколько будет варьироваться%, температуры и температуры приближения. 25 за квадратный фут. Мы опасаемся, что я использую MF 200 на всех моих радиантах, наполненных гликолем. Лучше всего то, что эти системы могут прослужить десятилетия. Пример - Объем расширения в системе отопления с этиленгликолем. Наша команда в Schomberg Sheet Metal имеет более чем 20-летний опыт установки и обслуживания систем лучистого теплого пола.Поскольку это одна из тех областей, где маркетинг и инженерия могут смешиваться, стоит вернуться к основам, так что приступим. 13 февраля 2020 г. · Системы лучистого отопления обеспечивают прямой теплом пол или стены. Водяной теплый пол и проблемы с водонагревателем. Эта тема входит в нашу программу профессионального развития. Повышение эффективности может быть значительно увеличено с помощью хорошей теплоизоляции и 27 февраля 2017 г. · РАДИАЦИОННОЕ ОТОПЛЕНИЕ ПОЛОВ С КОВРОМ. Это одна из самых важных частей вашей системы водяного отопления / охлаждения и одна из самых критических; он повышает производительность и более равномерно распределяет тепло по полу с идеальной шириной 8 дюймов по центру.Электронагревательные элементы размещены в центральном цилиндре. Во многих конструкциях сейчас используются конденсационные котлы и другие высокоэффективные технологии, которые создают свои собственные наборы проблем. Радиаторы - один из примеров лучистого отопления. лучистое тепло; Автор: russian Я устанавливаю систему лучистого отопления и использую газовый водонагреватель в качестве источника тепла. Центральный цилиндр - это теплообменник (газовая горелка), второй цилиндр - для водно-гликолевой смеси для системы отопления, а внешний цилиндр - для горячей воды.Оба обеспечивают обогрев помещения от пола вверх, обеспечивая постоянное и эффективное тепло. Как работает лучистое тепло? Существует два основных типа бетонных полов: водяное и электрическое. Гликоль После очень грубых расчетов некоторые из нас думают, что нам понадобится 3 галлона гликоля. 7/8 ″ Поли… 1. Предварительно собранная 1-зонная система распределения лучистого тепла / панель управления (для использования с гликолем) 1714 долларов. Варианты теплообменников для водяного отопления. Министерство энергетики. 21 января 2012 г. · В настоящее время работает над установкой замкнутой системы снеготаяния для проезжей части размером примерно 38x18.Предварительно смонтированные панели, такие как линия HydroNex Watts Radiant, HPS Controls, RGP Controls и панели Radiant Heat от Nibco, упрощают установку с управляемыми затратами благодаря 18 октября 2016 г. · Лучистое тепло, также известное как система обогрева пола, может быть Роскошное решение для прохладного помещения в доме или продуманная общая стратегия отопления всего дома. Резервуар из полиэтилена на 7 галлонов с маркировкой галлонов; Быстрое заполнение позволяет легко продуть всю систему лучистого отопления; Система очистки и удаления гликоля по самой выгодной цене на рынке; Насос на 5 галлонов в минуту со встроенным реле давления, включается при 15 фунтах на квадратный дюйм и выключается при 25 фунтах на квадратный дюйм; 4 Гликоль обычно кислый.01 января 2009 г. · добавить гликоль в вашу систему сложно, сначала вам понадобится ведро на 5 галлонов, чтобы измерить, сколько воды вы берете, затем вы читаете гликоль, и он скажет вам, сколько добавить и при какой температуре вы будете Будьте защищены 19 января 2019 г. · Использование дистиллированной воды - самая большая «боль в ***» при добавлении гликоля в гидравлическую систему, но я согласен, что она находится в верхней части важного списка. От предварительно смонтированных панелей типа «котельная в коробке» до отдельных компонентов - здесь вы найдете все необходимое для установки управления системой лучистого отопления.Hercules 35260 - Cryo-Tek Anti-Freeze / Gylcol (5 галлонов) - Обзор:
Содержит чистый (не переработанный) пропиленгликоль с ингибитором коррозии Triple Protection, предварительно смешанный с водой, готовый к использованию состав. 1. Внутри тоже есть пламя. Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Название: HeatingHelp Автор: Дэн Холохан Дата создания: 30.12.2004 10:15:47 28 апреля 2016 г. · Поскольку теряется гораздо меньше тепла, лучистое тепло также очень энергоэффективно.Ноги всегда теплее головы; это то, что нашему телу кажется естественным. Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Вы можете использовать только воду в своей системе лучистого пола, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм). Какой процент воды и гликоля мне следует использовать в моем лучистом напольная система? Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2.Фактические затраты будут зависеть от размера работы, условий и опций. Как это работает, внутри устройства есть катушки, а внутри этих катушек у вас есть вода и жидкость, называемая гликоль. Система не распространяет пыль и аллергены. Все испытали на себе лучистое отопление. 29 августа 2012 г. · RESNet добавляет, что излучающие системы передают тепло в среднем примерно на 15 процентов эффективнее, чем обычные радиаторы. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя.толще, тяжелее, чем была одна вода. Обеспечение устойчивого лучистого тепла Лучистое отопление для пола работает по принципу теплового излучения. Деионизированная вода рекомендуется для минимизации неприемлемой жесткости минералов. Я думаю, это была чистая вода без гликоля. Циркуляция жидкости во вторичном контуре водяного теплого пола должна быть обеспечена 22 сентября 2009 г. · У меня есть солнечная лучистая система для отопления и горячего водоснабжения. Повреждение напольного покрытия. 23 октября 2017 г. · Система Alde: как это работает. По мере того как теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный и незаметный радиатор.Много теплых полов и таяния снега. Используйте оборудование и трубопроводы, описанные в этой статье, для быстрого и легкого удаления воздуха. Это не всегда простая задача, но это быстрое и простое руководство проведет вас через шаги по выбору подходящей системы. Лучистое тепло помогает сохранять полы поджаренными и теплыми в холодные месяцы. безопаснее и не так токсичен, как E. Я могу добавить, что этиленгликоль намного дешевле, но ядовит. 8 мая 2017 г. · Пропиленгликоль (PG) стал наиболее распространенным жидким теплоносителем, используемым в системах солнечного отопления с замкнутым контуром, которые содержат антифриз.Напольное отопление Одно из решений домашнего отопления - это теплый пол. От 75 до 4 долларов. Узнайте о подъездных путях с подогревом; как они работают, как они установлены, каковы их затраты и как они работают. веб-сайт правительства. Например, разделение дома или частей комнат на зоны может повысить эффективность установки и использования излучающих полов. 16 фев 2014 Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, где накапливается тепло. это зависит от концентрации. Прежде чем теплый пол сможет излучать энергию (тепло) в пространство, он должен сначала поднять температуру пола.Если вы планируете нагрев воды для бытового потребления с помощью системы, держитесь подальше от этилена. Пропиленгликоль 9 продуктов Предотвратите замерзание труб с помощью антифриза для труб Grainger. 0005 обрастание. 12 декабря 2011 г. · РИЧАРД: Проще говоря, нет более эффективного способа обогреть человеческое тело, чем лучистое отопление. С научной точки зрения это объясняется тем, что электромагнитное излучение исходит от поверхности нагретого объекта. Системы с воздушным обогревом являются старейшим типом лучистого тепла, типом, впервые используемым в Китае, Корее и. В системах отопления прямой контакт гликоля с воздухом разлагает гликоль с образованием гликолевой кислоты, которая, в свою очередь, вступает в реакцию с коррозией и истощает ее. ингибитор.7 галлонов на 100 футов. Кирпичная брусчатка тает - кирпичная брусчатка хорошо подходит для таяния снега. Однако высококачественный гликоль может снизить этот риск. Котел Alde 3010 нагревает около галлона антифриза на основе пропиленгликоля, который, в свою очередь, нагревает 28 Mar 2020 У вас уже есть контуры напольного отопления? вы хотите повысить уровень комфорта, добавив охлаждение? вы получаете невыносимые счета за принудительное воздушное охлаждение? Solar Mate HD 8005 - смесь 50% пропиленгликоля, 5 США. В жидкостной системе отопления используется нагретая вода или раствор воды и пропиленгликоля, циркулирующий с помощью насоса для нагрева конструкции.Водяное лучистое отопление обходится дешевле, чем электрические системы, потому что вода очень хорошо проводит и удерживает тепло, а это означает меньшее фактическое время работы. Мы используем серию пластиковых (PEX) трубопроводов под полом, заполненным циркулирующей теплой водой, для обогрева комнаты или дома. Теплые полы используют тепловую массу бетона: они поглощают и накапливают тепло, а затем проводят его непосредственно к ногам и объектам в комнате, которые, в свою очередь, повторно излучают тепло. Системы лучистого тепла поставляют тепло прямо к полу в комнате и способствуют обогреву с нуля.Доступное управление гликолем для систем лучистого отопления. В промышленных системах отопления, таких как циркуляционные нагреватели, в качестве жидкостей обычно используются смеси воды или гликоля. 32 штуки на квадратный фут *. Наши системы отопления специально разработаны для работы с идеальной жидкостью, будь то смесь воды или гликоля. Кроме того, гликоль также регулярно используется для обеспечения низкотемпературной работы в системах хранения тепловой энергии, где ночью производится лед, который на следующий день используется для охлаждения здания. com установил свежий гликоль в большую газовую водяную систему отопления, улучшенную за бак, высокую вентиляцию и улучшенный циркуляционный насос taco 3 скорости taco 0015, продуванный воздух с 24 сентября 2020 г. · «Солнечные водонагревательные системы, в которых используется раствор антифриза (пропиленгликоль или этилен. гликоль) в качестве теплоносителя имеют эффективную защиту от замерзания до тех пор, пока поддерживается надлежащая концентрация антифриза », - сказал Energy.Но вы, вероятно, потеряете мощность, и единственный способ точно определить, сколько - это связаться с производителем оборудования для ваших змеевиков, чиллеров, котлов 10 ноября 2020 г. · Нагревательный элемент в гидравлической системе представляет собой трубку с замкнутым контуром, изготовленную из гибкого полимер (как правило, сшитый полиэтилен) или синтетический каучук, в котором циркулирует смесь горячей воды и пропиленгликоля (антифриз), что очень похоже на смесь, используемую в автомобильном радиаторе. Рейтинг NET IBR предполагает, что котел установлен в неотапливаемом помещении, например, в неотапливаемом подвале или гараже, и что все потери в рубашке и дифференциал являются положительными, увеличивая общее давление в системе и сохраняя воздух Hercules® Cryo-Tek ™ Original Anti- Freeze - это готовая к использованию формула 45% пропиленгликоля первого отжима.Кафельный пол. Щелкните, чтобы увидеть полный ответ 26 апреля 2000 г. · Но это возможно, и эффективный и действенный способ сделать это включает в себя соединение системы водяного теплого пола с мини-канальной высокоскоростной системой центрального отопления-охлаждения. Правильно спроектированный, введенный в эксплуатацию [подробнее] Добавление гликоля в вашу систему водяного отопления - один из способов повысить защиту вашей системы отопления от замерзания, но сначала подумайте, подходит ли он для вашей системы. Гликоль. Здесь необычно холодно - до 15 градусов утром.13. Дайте воде стечь в максимально возможной степени. Не так много информации о параллельных сравнениях. Используя 3 контура (1 зона) на расстоянии около 300 футов (3/4 HePex, 9 дюймов по центру), я добавляю эту систему к существующему котлу, у которого достаточно БТЕ для нагрева системы. • Пластиковая подкладка совместима с барьером Hello Cancork Floor. Гидравлический лучистый пол - это закрытая система, в которой в качестве теплоносителя используется вода или раствор воды и пропиленгликоля - средство отвода тепла от центрального водяного источника тепла, такого как небольшой котел в систему полов, где он может быть потерян в комнатах в здании.Лучший пол для лучистого тепла. Какой тип материала я должен использовать для изготовления пола, 2 × 12 x 18, OSB или фанеру, возможно, зеленый щит для дополнительной прочности. Источником тепла для системы водяного теплого пола является котел, расположенный в центре дома. Могу ли я сделать следующее: 1. Нет необходимости в воздухоотводчиках, как в традиционных излучающих панелях или плитах-основаниях. Излучающая система напольного отопления Pex может быть наиболее удобной, эффективной и часто может быть установлена ​​с меньшими затратами, чем другие гидронные системы подачи тепла.Не рекомендуется использовать понижающий термостат в системе лучистого отопления. Перед добавлением нового раствора антифриза в систему Aqua-Hot проверьте разбавленный уровень пропиленгликоля с помощью рефрактометра. Как заполнить и прочистить ваши системы водяного отопления. Система может быть установлена ​​непосредственно под многими типами полов, такими как керамическая плитка, деревянный ламинат, винил. Hercules® Cryo-Tek ™ Original Anti-Freeze - это готовая к использованию формула 45% Virgin Propylene Glycol. Гидравлические излучающие обогреватели пола В этих излучающих системах полов используется вода или специальный состав, полученный путем смешивания воды и раствора антифриза, такого как пропиленгликоль.Использование пони-насоса и ведра для продувки после подачи надлежащей смеси. Выключите систему отопления. 2. Трубка заполнена водой и гликолем, антифризом. Теплопередача: я думаю, что могу с уверенностью сказать, что теплопередача будет менее эффективной после добавления гликоля. Эта концепция могла бы лучше работать с системой теплообменника (гилколевый контур в змеевике в верхней части установки водонагревателя в расслаивающем резервуаре). В результате гликоль часто добавляют в воду, чтобы предотвратить замерзание в системах, в которых используются. Решение о том, какой тип гликоля использовать в вашей системе HVAC, зависит от нескольких факторов, включая местные правила.П. Пока что план состоит в том, чтобы добавить пену поверх плиты, а затем закрепить деревянную тепловую панель, самодельную или что-то вроде Ecowarm или Warmboard $$$$. 5) этиленгликоль. Системы водяного теплого пола. Согласно веб-сайту This Old House, модернизация ванной комнаты, включая плитку, стоит около 700 долларов. Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами и т. Д. чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.У вас теплые ноги и холодная голова. Поэтому слишком много гликоля увеличит затраты на электроэнергию, поскольку система будет усерднее работать для достижения желаемого нагрева или охлаждения. В трубопроводах внутри наших панелей, которые обычно содержат электрические нагревательные кабели, теперь используется нагретый гликоль. В этой статье рассматриваются преимущества гликоля и его использование в промышленных процессах отопления. Грунтовка сияющей и амазонки. Каждую зиму в течение нескольких дней с устойчивыми низкими температурами, как правило, образуются замерзшие трубы.подключено к Просмотрите несколько примеров затрат на установку систем водяного лучистого отопления и запросите собственное ценовое предложение для проекта водяного отопления. Установка водогрейного котла стоит от 6000 до 9000 долларов и дополнительно от 6 до 20 долларов за квадратный фут для системы водяного отопления в доме. ProFrost (пропиленгликоль) и Frost Free (этиленгликоль) от ComStar - это промышленные охлаждающие жидкости премиум-класса, которые можно заказать с / без цвета и с / или без пакета ингибитора коррозии, предназначенного для предотвращения коррозии и засорения системы.Высокое давление насоса только способствует внутренней эрозии трубопроводов. Это может потребоваться в зависимости от вашего климата и установки труб. Он разработан для систем водяного отопления и охлаждения с замкнутым контуром, большинства систем солнечного отопления, таяния снега, лучистого тепла и всего прочего. У меня нет записей о системе, и единственное, что я знаю, это то, что есть около 1000 квадратных футов поверхностного бетона. Этот гликоль абсолютно нетоксичен, безопасен для всех типов солнечного отопления и производится из экологически чистого сырья на биологической основе.) Установите на любой из имеющихся у вас полов излучающее тепло в стиле ретро, ​​чтобы сделать ноги мягкими. Системы лучистого отопления все чаще используются в высокоэффективных конструкциях и зеленых зданиях. Почему не следует использовать автомобильную промышленность 2 мая 2016 г. · Низкое давление является явным признаком утечки, поэтому система, показывающая 0 фунтов на квадратный дюйм, определенно требует немедленного внимания. Поскольку гликоль имеет более низкую удельную теплоемкость, чем вода, более высокая концентрация гликоля в воде с замкнутым контуром снижает теплопроводность системы.Системы водяного лучистого отопления обычно предназначены для обогрева всего дома. Гликолевый питатель и питатель гидравлической системы - это термины, которые часто используются как синонимы для обозначения резервуара для жидкости с автоматическим насосом, активируемым давлением, который заполняет и нагнетает давление в замкнутой системе водяного отопления, обогрева полов, таяния снега / льда или солнечной системы. Если ваш дом уже отапливается радиаторами с горячей водой или плинтусами, есть большая вероятность, что ваш существующий котел сможет справиться с водяным охлаждением. 30 апреля 2018 г. · Системы Hydronic Radiant Snow Melt существуют всегда.Это руководство разработано, чтобы помочь как новичку, так и эксперту, с информацией, начиная от базовой теплопередачи до более сложной конструкции системы и устранения неисправностей. RADIANT EXTROL® • Для высокоэффективных излучающих систем. 16 декабря 2019 г. · Лучистое тепло может быть полноценным решением для обогрева дома, но для этого есть определенные соображения. Добавление гликоля приведет к увеличению вязкости и плотности жидкости и уменьшит ее теплопередающие и теплопроводные свойства. Calorique Radiant Heating Floor & Ceiling Systems, Calorique LLC, 2380 Cranberry Highway, West Wareham, MA 02576, США, тел .: 800 922-9276, производит тонкопленочные системы лучистого отопления, используемые для отопления внутренних помещений (потолков или полов), таяния снега, антиобледенение, обогрев барабана и резервуара, сельское хозяйство, системы обогрева домашних животных и системы теплообменников со стороны потребителей Теплообменники полностью отделяют потенциально застойную воду отопительной системы от бытовой системы водоснабжения.Если ваша дровяная печь когда-либо должна была кипятить воду, это означает, что вода в вашей системе сияющего пола будет более 212 грей и мгновенно превратится в пар, вам понадобится предохранительный клапан, чтобы гарантировать, что она не взорвется. 29 октября 2020 г. · Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. Где взять. Aaron McCoy / Getty Images Системы лучистого теплого пола предлагают постепенное, бесшумное и спокойное конвекционное тепло, заполняющее комнату. Хотите установить пол с подогревом? Прочтите наше руководство, сравните оценки и используйте обзоры, чтобы найти лучшую систему водяного теплого пола для вашего дома.Также возможно, что растворы на основе этиленгликоля будут хорошо работать в большинстве антифризов из-за их превосходной защиты от замерзания теплопередачи и избежания использования слишком концентрированных растворов, которые увеличивают расходы и снижают эффективность системы. 8 марта 2020 г. · Электрические лучистые полы с подогревом проще и доступнее в установке, чем водяные, но они дороже в эксплуатации, поэтому лучше всего подходят для использования в небольших помещениях, например на кухнях или в ванных комнатах. Многие установки лучистого обогрева: Обзор Эта система напольного отопления состоит из одного тонкого непрерывного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плиткой.Джон Зигенталер, инженер-консультант, специализирующийся на проектировании систем водяного отопления, отвечает: Потери тепла вниз от излучающей плиты не должны превышать 10 процентов теплопроизводительности, направляемой вверх, - соотношение, определенное европейскими стандартами установки для систем напольного отопления. com Несмотря на все внимание, уделяемое лучистому отоплению в последние несколько лет, эти системы отопления чаще всего устанавливаются под керамической плиткой в ​​ванных комнатах, но имейте в виду, что вы можете добавить тепло под любой тип напольного покрытия (см. «Напольные покрытия и Полы с подогревом »ниже).Однако, когда к нему добавляется какое-либо другое химическое вещество, эта способность изменяется. Узнайте о лучших напольных покрытиях для систем лучистого отопления. Вероятно, этого не было сделано. Однако в Юте в доме могут быть минусовые температуры, если не отапливать всю зиму. 28 марта 2002 г. · Котел или теплообменник нагревает водно-гликолевую смесь. com: Система распределения / контроля лучистого тепла (3 зоны - для использования с гликолем): Kitchen & Dining. Система отопления с жидким объемом 0. Система лучистого теплого пола с воздушным подогревом.28 сент.2019 г. · Я подозреваю, что вам нужно будет сделать вентилируемые каналы, чтобы добавить их вдоль пола у «отбойных панелей», чтобы пропустить линии гликоля и разместить элементы лучистого отопления. Мы удалили старую жидкость из системы - перекачали ее в ведра на 5 галлонов. СОВЕТ: не смешивайте цвета в системе Aqua-Hot. В зависимости от конструкции и изоляции помещения лучистое тепло может работать на 25–35% эффективнее, чем принудительное воздушное тепло. Эффективность теплопередачи в гликолевой системе ниже, чем у простой воды.Профессионально собранные панели управления водяным отоплением FloorHeat экономят время и деньги. Другие системы лучистого тепла нагревают плиту электрическими проводами вместо жидкости. 2. Полы с подогревом согреют ваши полы и сделают теплее весь дом. . Если уровень низкий, вы можете добавить смесь гликоля и воды, чтобы ваша система работала бесперебойно. В системах горячего водоснабжения горячая вода проходит по трубам для создания тепла, тогда как электрические полы с подогревом нагревают проводку под полом для выработки тепла.Полы с подогревом хорошо подходят для использования под ковром при условии, что при выборе ковра следует соблюдать осторожность. Наши распределительные панели для лучистого тепла имеют все необходимые компоненты для работы излучающих систем и соответствуют всем местным строительным нормам. Добавьте одну (1) кварту антифриза к двум (2) литрам деионизированной или дистиллированной воды, чтобы достичь уровня пропиленгликоля 35–38%. 07 июля 2020 г. · Вышеупомянутая система, на мой взгляд, была бы идеальной, но также кажется дорогим иметь как лучистый пол с подогревом, так и принудительный воздух, особенно когда одна из причин, по которой мы выбираем плиту на уровне уклона, - это сэкономить немного денег.Хорошей практикой является ежегодная проверка гликоля и повторное заполнение новым раствором или добавление ингибиторов при необходимости. Установка лучистого теплого пола может сэкономить от 10% до 50% энергопотребления. ) система горячего водоснабжения, у вас уже есть запас прочности около 12%. Здравствуйте, я в процессе строительства системы теплого пола (ну, не лично), и я уже видел на многих сайтах, что это так. Но мне было интересно, если пропиленгликоль настолько хорош, почему бы не заполнить трубы только этим и нет Чтобы предотвратить замерзание воды в трубках PEX в системах излучающего отопления или таяния снега с замкнутым контуром, количество гликоля, которое необходимо добавить, варьируется в зависимости от ожидаемых температур, а количество антифриза в предварительно собранных 2- Зональная система распределения лучистого тепла / панель управления (для использования с гликолем).МММ, я буду рад поделиться деталями / фотографиями моей системы, если вы ответите мне напрямую. Наиболее рентабельной системой для домов среднего и большого размера является гидронная система, поскольку для обогрева всего дома электричеством потребуется значительное количество энергии. PEX, или трубы из сшитого полиэтилена, используются для передачи тепла полу. Наша команда помогает выбрать подходящие конструкции, материалы и обогреватели в соответствии с потребностями вашего конкретного процесса и бюджета. 23 июня 2014 г. · Независимо от того, выполняете ли вы теплые полы или работаете с водяным таянием снега, стоит хорошо подумать об этом бизнесе, связанном с диффузионной коррозией.Он имеет большой послужной список на протяжении многих десятилетий в этом приложении и широко доступен из ряда источников. 67 квадратных футов) 16 дюймов x 10 футов (13. 19 ноября 2020 г. · Самая большая стоимость любой системы лучистого нагрева горячей воды - это труд, связанный с ее созданием. Используйте это свободное тепло от двигателя, пропустите его через трубку pex. Hello Cancork Floor, Гидравлический лучистый пол - это закрытая система, в которой в качестве теплоносителя используется вода или раствор воды и пропиленгликоля - средство передачи тепла от центрального водяного источника тепла, такого как небольшой котел, в систему полов, где оно могут быть потеряны в комнатах в здании.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
