Септик из бетонных колец своими руками

Вопрос с канализацией за пределами города можно решить разными способами. Один из них – обустройство септика своими руками из бетонных колец. Это отличный вариант канализации – простой в исполнении, весьма дешевый, при этом долговечный. Основное преимущество бетонного септика – минимальные затраты на его монтаж, эксплуатацию и обслуживание. Разберемся, как надо делать самодельный септик из бетонных колец. Этап № 1 – Выполнение необходимых расчетов Вопреки распространенному мнению, строительство септика из бетонных колец начинается не с покупки ЖБИ, а с проведения расчетных работ. Важно правильно подобрать оптимальный объем цилиндра, на основе которого выбрать количество необходимых бетонных колец. Дальше формируется схема установки бетонного септика.



Этап № 2 – Расчет оптимального объема септика Число и объем камер канализации из бетонных колец своими руками находятся в прямой зависимости от расхода воды в загородном доме. Чем больше сточных вод, тем больше должен быть цилиндр, и обойтись всего одной емкостью получается далеко не всегда. Общепринятые нормы утверждают, что на каждого человека, проживающего в загородном доме, приходится порядка 200 литров сточных вод в сутки. Если в доме минимум сантехники, теоретический показатель расхода можно несколько снизить – вплоть до 120-150 литров в сутки. При общем расходе воды на всех жителей дома до 1 кубического метра в сутки вполне хватит одного цилиндра из бетонных колец. Если суммарный расход от 1 до 10 кубических метров, рекомендуется сооружать сразу две камеры. При наличии на участке бассейна, который может обеспечить расход стоков свыше 10 кубических метров, стоит задуматься о бетонном септике на три камеры. Расчетный объем септика должен превышать суточный объем сточных вод в 2-3 раза. В таком случае можно будет не волноваться о его производительности.



Этап № 3 – Расчет количества бетонных колец Чтобы во время установки бетонных колец для канализации своими руками не столкнуться с ситуацией, когда ЖБИ не хватает либо наоборот, куплено слишком много, стоит заранее рассчитать необходимое их количество. 2 – квадрат внутреннего радиуса кольца, H – высота кольца. На основе данных об объеме одного ЖБ кольца и требуемого объема септика можно рассчитать нужное количество колец. Для этого надо разделить расчетный объем на объем одного цилиндра и округлить в большую сторону. При заказе колец стоит помнить, что для строительства двухкамерного септика придется заказать вдвое больше ЖБИ, а при обустройстве трехкамерного – втрое больше. В таком случае вы купите столько колец, сколько надо.



Этап № 4 – Правильный выбор места для монтажа Перед тем, как реализовать на практике выбранную схему септика из бетонных колец своими руками, следует тщательно подумать над местом расположения будущей конструкции. При подборе надо опираться на правила: • Нельзя размещать септик близко к дому. Этот запрет диктуется как строительными, так и санитарными нормами. Копка большого котлована рядом с фундаментом может негативно сказаться на прочности дома, а близкое расположение сточных вод негативно влияет на обитателей загородного дома. Септик необходимо размещать как минимум в пяти метрах от ближайшего сооружения на загородном участке. • Нельзя размещать септик близко к источникам питьевой воды. Минимальное допустимое расстояние находится в зависимости от уровня водопроницаемости грунта – обычно это от 30 до 50 метров. • Не стоит ставить септик слишком далеко от дома. Чем дальше располагается бетонный колодец от дома, тем длиннее понадобится трубопровод. Это лишние траты и необходимость заглубления септика. Канализация из бетонных колец своими руками должна быть доступна для подъезда ассенизаторской техники. Первые месяцы после монтажа колодца необходимости в обслуживании не будет, однако уже через год надо будет вызывать ассенизаторскую машину для откачки стоков. Свободный подъезд потребуется и на этапе строительства септика – монтаж бетонных колец требует использования спецтехники из-за большой массы.



Этап № 5 – Этапы возведения конструкции Чтобы сделать выгребную яму из бетонных колец своими руками, потребуется провести следующие работы: 1. Рытье котлована с использованием ручных инструментов либо специальной строительной техники. 2. Обустройство песчаной подушки на дне вырытого котлована, бетонирование площадки раствором. 3. Установка бетонных колец при помощи специальной техники. 4. Герметизация мест соприкосновения железобетонных колец с использованием цементного раствора. 5. Подключение к приемной камере подводящей трубы, к последующей (если есть) – переливной. 6. Укладка железобетонной крышки на верхнее кольцо, монтаж люка и засыпка котлована глиной.

Аналогичным образом обустраивается и туалет из бетонных колец своими руками, только сверху на колодец монтируется небольшое сооружение, в котором размещаются удобства. Указанный выше порядок работ применяется как при строительстве однокамерного, так и септиков на несколько камер. Если планируется построить не просто бетонный септик, а фильтрационное сооружение, заливать котлован раствором нельзя. Приступайте к активным действиям! Если вы хотите сделать септик из бетонных колец своими руками, видео и фотоматериалы помогут вам лучше понять, как должен выглядеть результат вашей работы. Несмотря на то, что бетонный септик можно построить самостоятельно, мы рекомендуем вам обратиться к профессионалам. Мастера нашей компании всего за один день установят септик из бетонных колец под ключ – фото готовых работ можно просмотреть на сайте!

Как сделать септик из бетонных колец своими руками: инструкция

Иногда подсоединение частного дома к централизованной канализации невозможно, и в таком случае единственная альтернатива подключения – септик или очистная станция, как его называют. Из этой статьи вы узнаете, как правильно сделать септик из бетонных колец своими руками, без привлечения подрядной организации, о схеме работы и назначении очистной станции.

Необходимость септиков при отсутствии централизованной канализации связана с тем, что стоки содержат разного рода органические вещества, попадание которых в пищу или воду для питья влечет за собой серьезные проблемы.

Содержание статьи:

• 1 Как выбрать место под септик из бетонных колец под ключ
  • 1. 1 Расчет септика из бетонных колец – вычисляем объем и производительность
  • 1.2 Типы септиков из бетонных колец
• 2 Строительство септиков из бетонных колец
  • 2.1 Подготовка котлована под септик бетонных колец
  • 2.2 Монтаж септика из бетонных колец
  • 2.3 Утепление и засыпка
  • 2.4 Использование, чистка и ремонт септика из бетонных колец

Как выбрать место под септик из бетонных колец под ключ

До того, как стоки проникнут в грунт, нужно очистить их и обезвредить. В этом и состоит назначение очистной станции.

Здесь органическая составляющая фекальных и сточных скоплений разделяется на безопасный ил и воду, пригодную для полива территории. Септик как таковой не оказывает влияния на его содержимое, но он создает условия, в которых  развиваются бактерии, разлагающие органику на безопасные элементы.

Выбор места под септик регулирует главным образом СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

Кроме соответствия регламенту этого документа нужно получить гигиенический сертификат, который дает право устанавливать очистную станцию в выбранном месте, о чем упоминается в СанПиН 2.1.5.980-00.

Согласно этим документам, правильный септик из бетонных колец должен строиться как минимум в 50м от скважинной или колодезной шахты, а сброс воды с септика должен быть на расстоянии минимум 30м.

Устанавливать септик следует как минимум в 4м от дома и водяных труб возле него, притом не менее чем в 5м от дороги. Чтобы построить септик в выбранном месте, нужно обратиться в санэпидемстанцию или администрацию района за разрешением на строительные работы и сертификатом.

Строить септик можно, не согласовывая строительство с местной администрацией. Однако при выявлении нарушений законодательных требований штрафы ждать себя не заставят, как и требования переноса капитальной конструкции в другое место.

Расчет септика из бетонных колец – вычисляем объем и производительность

Чтобы стоки полностью очистились, они должны пролежать в очистной станции минимум трое суток. А потому объем каждой секции септика вычисляется как:

V = 3*Y*Z

Здесь: V – объем отдельной секции септика, Y – норма водного потребления одним человеком (условная), Z – максимальное число живущих в доме людей.

Установленные в соответствии с этой формулой септики очень большие, но они обеспечивают максимальное очищение фекальных и канализационных стоков, делая из них пригодную для орошения участка воду и ил, служащий удобрением. Норма водного потребления определяется многими параметрами.

Водопровод внутри помещений и канализация строений отвечают условной норме в 95–300 л на человека за одни сутки.

Можете посчитать самостоятельно, сколько воды потребляете, или используйте таблицу СНиП.

Продумывая устройство септика из бетонных колец, лучше придерживаться максимальных значений, а численность проживающих увеличить на 50%. Хотя из-за этого стоимость строительства септика возрастет, вы исключите риски: в случае приезда гостей септик не переполнится и землю возле строения не зальют фекалии.

Некоторые специалисты пользуются формулой, упомянутой выше, но по ней вычисляют общий объем станции из нескольких секций, например, двухкамерного септика из бетонных колец.

При таком подходе существенно сокращаются расходы на строительство, а степень очищения стоков при возрастании количества жильцов становится хуже.

Если очищенную воду предполагается сбрасывать недалеко от строения и мест водозабора (до 50 м), используйте формулу применительно к объему одной секции.

Если расстояние больше 50м, можно использовать формулу применительно к общему объему. Недоочищенные стоки, удаленные на такое расстояние, будут неопасны.

Типы септиков из бетонных колец

Из железобетонных колец строят септики нескольких типов, и отличаются станции:

1. уровнем заглубления;
2. диаметром колец;
3. утеплением.

Заглубление септика определяется как его габаритами, так и зимними температурами, точнее, глубиной промерзания грунта.

Чем она ниже, тем ниже нужно устанавливать септик, поскольку сильное понижение температуры (мене нуля градусов) тормозит или даже останавливает протекающие в каждой секции процессы. Поэтому нужно или сильно заглублять септик – все его секции, или утеплять каждую пенопластом или подобным утеплителем.

Можно сократить расходы на установку бетонных колец под септик при большем заглублении станции, если выше глубины промерзания грунта монтировать не кольца из железобетона, а кирпичный колодец, поскольку над глубиной замерзания грунта процессы в септике сильно тормозятся даже при качественном утеплении.

Также септики классифицируют по количеству их элементов. Одноэлементные получили названия выгребных ям и считаются малоэффективными.

Эффективнее всего конструкции  из трех элементов. Большее число секций на качество очистки стоков не влияет. Три секции можно размещать в продольном направлении, тогда установка очень длинная, или треугольником, когда почти на треть сокращается площадь ямы под септик, а с ней и объем грунта, который надо выкопать.

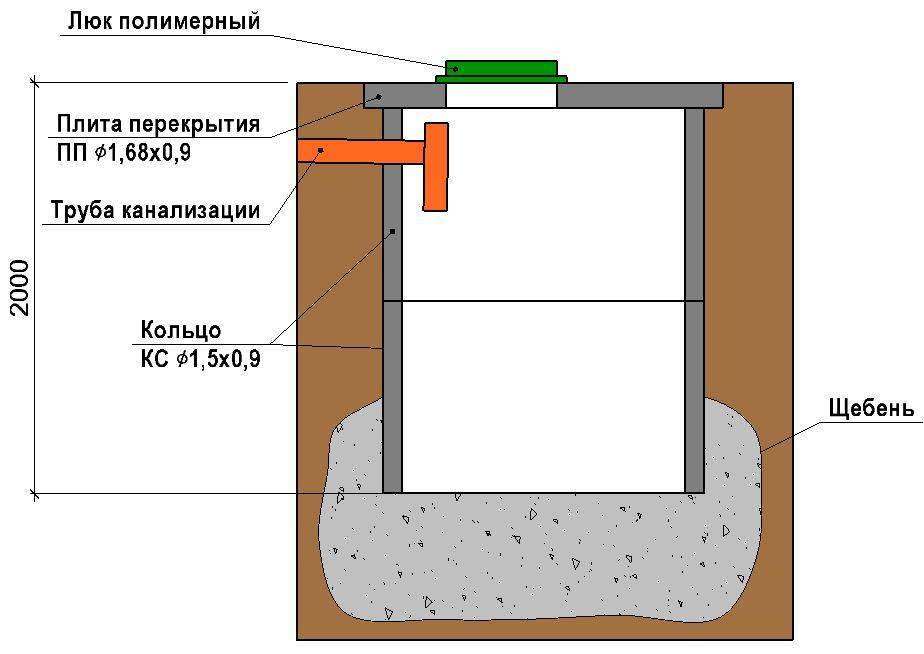

При потребности в септике небольшого объема делают однокамерный септик из бетонных колец. Внутри колец кладут стенку с переливным отверстием. Она разделяет пространство на пару камер.

Строительство септиков из бетонных колец

Хотя придется брать строительную технику в аренду для манипуляций с бетонными кольцами под септик, если построить сооружение самостоятельно, удастся сэкономить.

Возведение очистной станции задача довольно простая для того, кто хоть как-то разбирается в строительно-монтажных сантехнических и железобетонных работах.

Необходимые расчеты предельно просты и приблизительны, могут выполняться даже школьником. Ключевое условие установки септика – поступление стоков в него самотеком.

Вот почему  оптимальным считается уклон между канализационным выходом из здания и входом септика величиной от 1 до 3 см/м. Можно строить септик на возвышенности, но в таком случае не обойтись без установки насоса и клапанов, блокирующих движение стоков в обратном направлении.

Подготовка котлована под септик бетонных колец

Определив объем очистной станции, подумайте о том, каким способом будет сбрасываться очищенная вода. Подавать ее на участок можно, используя насос, или сливая непосредственно на грунт.

Во втором случае копка септиков из бетонных колец требует рыть не только котлован, но и траншеи под укладку дренажных труб, отводящих стоки на 10–20 м от фундамента очистной станции. Сброс воды возле фундамента вызовет его проседание и спровоцирует повреждение септика.

Нужно, чтобы вода самотеком шла по трубам, а в месте сброса стоков надо вырыть яму (ниже трубы) с длиной, шириной и глубиной по 1 м.

Яму следует забить песком или мелкодисперсной щебенкой, после чего надо проложить трубу, засыпав ее хотя бы на 1 м выше своего уровня, до верха.

После того как удалось выбрать и купить бетонные кольца для септика, приступают к рытью котлована. Кольца из бетона выбирают, ориентируясь на площадь, достаточную для септика и позволяющую глубоко копать.

Если на участке скальный грунт, лучше укладывать кольца наиболее широкие. Подойдут изделия марки КС-30-1 с внутренним диаметром 3м.

Если свободного пространства мало, если грунт песчаный, суглинистый или глинистый, лучше рыть котлован как можно глубже, выбирать кольца марки КС-10-9 с внутренним диаметром 1 м.

Нужно заблаговременно определить расположение каждой колонны с учетом расстояния между смежными в 50 см, которое требуется для защиты септика и его утепления при сдвигах грунта.

К вычисленной глубине колодца надо прибавить глубину промерзания (чтобы максимально защитить очистную станцию от пучения в морозы) и бетонно-щебневой подушки (примерно 0,2 и 0,3 м). В результате получится глубина котлована для копки.

Рыть котлован для последующей установки септика из бетонных колец самостоятельно слишком тяжело и долго. Проще арендовать экскаватор – такая машина справится с работой максимум за 3 часа.

Если нет возможности нанять экскаватор, можно обратиться за помощью к бригаде, которая проводит земельные работы. Стоимость услуг в таком случае сопоставима со стоимостью найма экскаватора, а вот времени потребуется больше.

После сооружения ямы и выравнивания стенок следует уплотнить дно септика из бетонных колец. Если грунт не скальный, то этот этап работ обязателен, чтобы фундамент очистной станции мог стать достаточно прочным. Для уплотнения можно использовать виброплиту или ручную трамбовку.

Далее нужно насыпать и уплотнить 15-сантиметрвый слой щебенки фракции 40–60 мм и 5-сантиметровый слой щебенки фракции 10–15 мм.

Этот способ создания подушки называется расклинцовкой. Его эффективность выше, чем у однослойной засыпки. Нужно выровнять поверхность первого и второго слоев щебенки до и после уплотнения.

Завершив формирование щебенчатой подушки, устанавливают опалубку, превосходящую по величине будущий септик в любую сторону хотя бы на 20 см.

Укладывают из арматуры 2-рядную сетку, оставляя между слоями пространство в 10 см. Величина ячеек сетки должна составлять 10–20 см. Каждый стык арматур, расположенных вдоль и поперек, необходимо скреплять проволокой или сваркой.

После подготовительных работ заливают бетон марки М200 и более высокой, класса В15 и выше. После заливки бетона проверяют подушку, пользуясь уровнем, и если необходимо, ее выравнивают.

Монтажу колец можно начинать через 25–28 дней.

Монтаж септика из бетонных колец

Перед монтажными работами нужно завезти кольца из бетона, плиты перекрытия, другие используемые материалы на участок. Кольца лучше брать с готовым отверстием, чтобы меньше работать перфоратором.

При отсутствии в кольцах отверстий их нужно просверлить с помощью перфоратора и коронки, которая подходит по диаметру. Если вы решили сделать септик на даче из бетонных колец, лучше использовать кольца с замком – более простые в монтаже и стойкие к подвижности грунта.

Чтобы установить кольца, нужны будут:

1. подъемный кран;
2. длинная лестница;
3. 2-3 помощника.
4. герметик для железобетона.

На бетонной подушке отметьте места каждого кольца и по окружности будущего кольца нанесите герметик. Поставив кольцо первого ряда, покройте замки слоем герметика и устанавливайте кольца следующего ряда, пока не достигните нужной высоты септика.

После монтажа всех колец начинайте пробивать отверстия. Лучше с этой целью пользоваться коронкой с диаметром изделия 115–120 мм. В полученное таким образом отверстие удобно помещать ПВХ трубы перепускных каналов.

Входящий канал нужно сделать выше на 5–20 см, чтобы выход дренажной трубы был на 20–60 см ниже входа в очистную станцию.

Обе трубы – входящая и выходящая необходимо повернуть вниз, опустить на 15–25 см, что существенно повысит эффективность очищения стоков, так как в следующую камеру не пустит органику, у которой положительная плавучесть. Переработанный ил, вследствие отрицательной плавучести, осядет на дно.

Смонтировав все трубы, в том числе дренажную, установите крышки с отверстиями под люки. Установив последние, монтируйте вентиляцию и колодцы.

Вентиляция септика из бетонных колец не требуется в первой камере очистной станции: здесь все процессы протекают с минимумом кислорода.

Во второй камере вентиляция необходима. Делать колодцы можно из кирпича или бетонных колец. Иногда колодцы выполняют с шириной отверстия под люк.

Однако в таком случае слишком тесно для обслуживания септика. Лучше делать колодец, у которого ширина хотя бы 1 м.

И хотя расходы на строительство такого колодца возрастут, обслуживать его будет в разы проще. Установленный колодец нужно накрыть плитой и крышкой.

Завершив монтаж, необходимо покрыть септик герметиком с наружной стороны.

Утепление и засыпка

Чтобы утеплить септик, используйте пенопластовую скорлупу, доступную для покупки в строительных магазинах, или нарежьте пенопласт на небольшие по величине полосы и приклеивайте их на монтажную пену.

На септик можно нанести пенополиуретан. По стоимости это сопоставимо с другим видом утепления, но намного быстрее. Утеплив конструкцию, можете ее засыпать.

Важна равномерная засыпка ямы – выполняйте ее небольшими порциями грунта с каждой стороны, чтобы кольца не сдвинулись.

Выровняв поверхность получившейся засыпки с близлежащей землей, ожидайте 2–3 недели. После проседания земли по периметру септика подсыпьте грунт. Следующая подсыпка выполняется после сезона дождей.

Использование, чистка и ремонт септика из бетонных колец

Можно пользоваться очистной станцией сразу после возведения колодцев. В особом обслуживании септики не нуждаются. Надо лишь раз за каждые 3–5 лет контролировать уровень ила в первых двух камерах.

При опускании в люк с целью проверки пользуйтесь противогазом. Запах из септика из бетонных колец очень сильный и под люком скапливается газ, поэтому без противогаза можно задохнуться.

При превышении уровнем ила половины отрезка до выпускной трубы нужно вызывать машину ассенизации или вычерпывать ил ведрами.

Полученный из септика ил используют как удобрение для непищевых растений.



Как сделать септик из колец своими руками: пошаговая инструкция

Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.

Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.

Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.

Содержание статьи:

• Септик из колец: за и против
• Варианты конструкции
• Место строительства
• Общие правила монтажа
• Технология установки септика
  • Этап №1 – замеры и проектирование
  • Этап №2 – подготовка необходимых материалов
  • Этап №3 – рытье котлована и устройство дна Этап
  • 2 №4 – установка колец и герметизация стыков
  • Этап №5 – установка переливных труб
• Создание фильтрационной скважины
• Как сэкономить на строительстве?
• Выводы и полезное видео по теме

Септик из колец: плюсы и минусы

Бетонные кольца, являющиеся основой для изготовления стен конструкции, имеют высокие эксплуатационные параметры.

Благодаря техническим преимуществам построенные из них резервуары отличаются прочностью и отличной устойчивостью к агрессивным средам.

Септики из бетонных колец, созданные для сбора, а также последующей биологической очистки сточных вод, идеально подходят для хорошо дренированных, а также не склонных к морозу пучинистых грунтов

Среди основных преимуществ стоит выделить:

• Доступная цена. Благодаря невысокой стоимости септика из колец, владельцы могут себе позволить возвести такое сооружение даже при ограниченных материальных возможностях.
• Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.
• Герметичность резервуаров. Добавление правильно устроенной гидроизоляции делает конструкцию бетонного кольца устойчивой к грунтовым водам снаружи и полностью герметизированной изнутри.

Для того, чтобы построить канализацию из колец, вам придется потратить гораздо меньше денег, чем на покупку того же бака из полипропилена.

Колодцы из бетонных колец прочны и вместительны, так что процедуру очистки можно проводить лишь раз в несколько лет

Септик из бетонных колец не лишен недостатков.

К ним относятся:

• Тяжелая конструкция. Поэтому для монтажа такой многокамерной конструкции необходимо будет использовать специальное оборудование или средства малой механизации.
• Вероятность попадания сточных вод в нижележащие слои почвы. Возникает при эксплуатации конструкции из-за появления трещин в бетоне, а также разрушения герметизации швов, что приводит к потере ее защитных функций.

Прежде чем решиться на обустройство локальной канализации с помощью колец, проанализируйте плюсы и минусы материала. И не забудьте оценить свои возможности относительно привлечения строительной техники.

Варианты конструкции

Конструкция септика из бетонных колец не представляет сложности. Это может быть двух- или трехкамерная конструкция. Однокамерные приводы, работающие по принципу , применяются значительно реже.

Количество накопительно-фильтрационных емкостей в такой очистной установке в зависимости от объема переработки жидкости может быть два или три

Вне зависимости от типа сооружения, при его обслуживании необходимо будет привлекать канализационное оборудование. Он будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание глинистых пород в геологическом разрезе участка.

Двух- и трехкамерные конструкции устанавливаются при прокладке автономной канализации для коттеджей, предназначенных для круглогодичного проживания с большими объемами сточных вод.

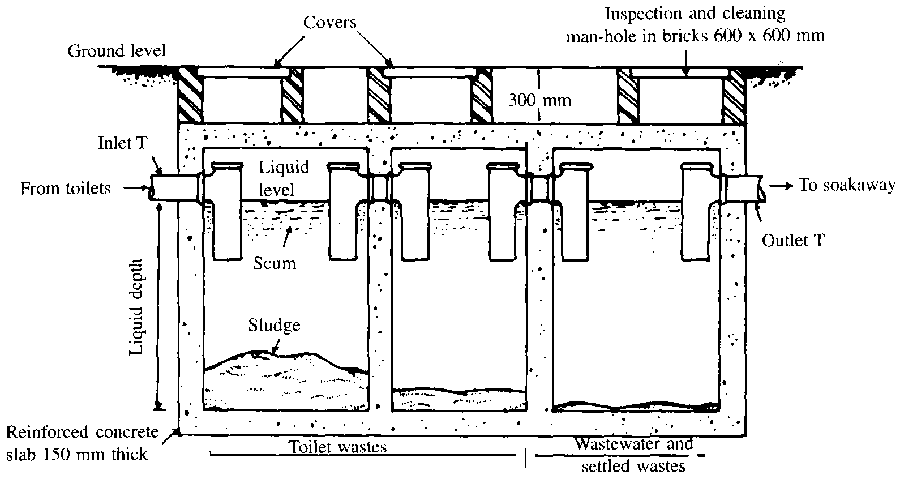

Наиболее оптимальным вариантом для локальной очистной установки является установка септика, включающего два резервуара

При дополнении фильтрующим колодцем или фильтрующим полем, первый отсек представляет собой герметичную емкость с ограниченной подачей кислорода.

Оснащается чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оборудован вентиляционной трубой.

При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатой ​​очистке путем осаждения и фильтрации:

• В первом накопителе – осуществляется процесс первичной очистки, в котором крупные взвеси осаждаются и разлагаются в условиях недостатка кислорода, а органика перерабатывается анаэробными бактериями.
• Во второй камере – продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.

После очистки вода поступает в , откуда через отверстия в стенах и проходя фильтр через песчано-гравийный слой уходит в грунт.

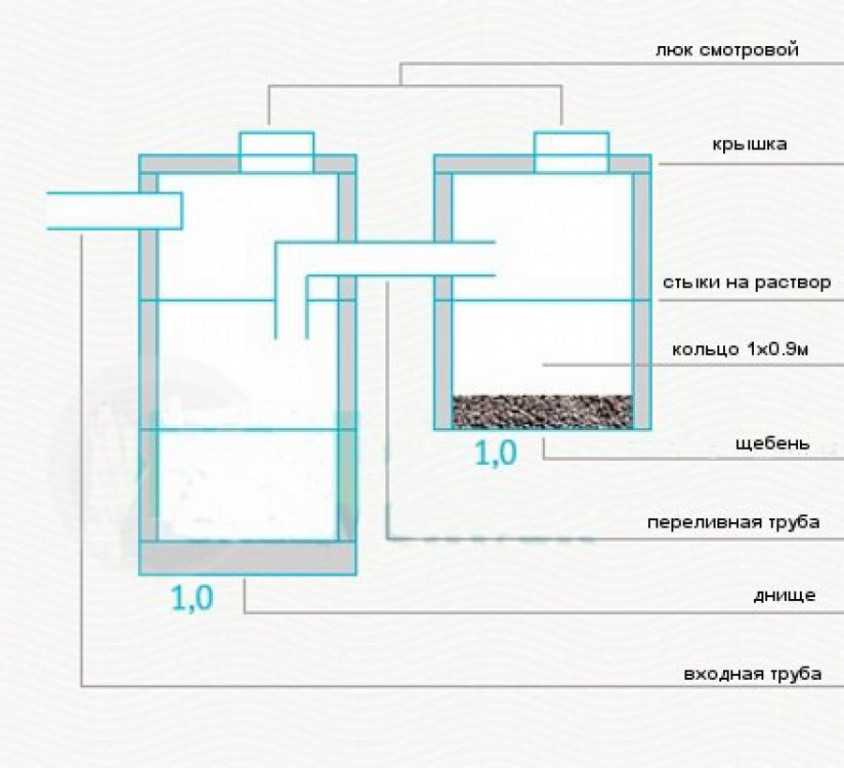

Схема септика из колец включает две рабочие камеры, соединенные между собой толстой переливной трубой, а третья колонка выполняет роль дренажного колодца

Если участок расположен на грунтах с хорошими фильтрующими свойствами, которые хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.

На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .

Для размещения таких систем требуются большие площади. Но в данных условиях иногда работает только такая система.

Фотогалерея

Фото

Отходы в бетонных септиках очищаются отстаиванием, осветляются и обеззараживаются анаэробами. Степень очистки обычно не превышает 60 – 65%, поэтому дополняют системами доочистки почвы

Чаще всего в третьей или второй камере септика производят доочистку грунта. Сооружается в виде колодца без дна, вместо которого засыпается фильтр из песка и гравия толщиной 1 м

При обнаружении на участке высокого залегания грунтовых вод сооружается поле фильтрации. Между условным дном всех видов систем доочистки и водоподготовки должно быть не менее 1 м

При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях прокладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб

Принцип работы септиков из колец

Строительство поглощающих колодцев

Фильтрационное поле с зеркалом высокой воды

Дренажные траншеи для очистки воды

Место строительства

При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.

Правильное размещение системы очистки на участке регламентируется:

• СНиП 2.04.03.85. № В нем прописаны правила устройства сооружений наружной канализации.
• СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования к созданию экологически опасных зон.

По нормам, во избежание намокания фундамента при аварийных протечках, септик должен располагаться ниже расположения дома.

Несоблюдение данных требований может привести к риску проникновения неочищенного стока в водоносные горизонты (+)

При выборе места стоит учитывать наличие водоемов с проточной водой, выдерживая от них расстояние 5 м . Расстояние от деревьев должно быть 3 м, от кустарников — до одного метра.

Также нужно знать, где проложена подземная газовая труба. Расстояние до него должно быть не менее 5 м.

Поскольку строительство очистных камер из колец предполагает устройство котлована и использование специальной техники, при выборе места стоит предусмотреть свободное пространство для его входа и маневрирования

Но учтите, что непосредственно над местом заглубления очистных сооружений машины ставить не следует. Своим весом они могут разрушить всю конструкцию.

Общие правила монтажа

Для создания прочной и долговечной очистной конструкции стоит соблюдать ряд основных правил:

1. Расстояние между колодцами септика должно быть не менее полуметра. Зазор, заполненный битумом, будет выполнять роль буфера при сдвигах грунта.
2. Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.
3. Не пренебрегайте гидроизоляцией . Для герметизации стыков между соседними кольцами рекомендуется использовать несколько обработок как внутренней поверхности, так и наружных стенок резервуаров.

Чем качественнее будут проведены подготовительные работы и тщательно соблюдены все условия монтажа, тем реже придется вызывать мастеров для ремонта и очистки приемной емкости.

Фотогалерея

Фото

1 этап: Разрабатываем котлован для установки подземных канализационных сооружений

2 этап: Перед погружением колец в котлован обрабатываем их битумной мастикой для защиты от агрессивного воздействия влияние водонасыщенных грунтов.

Шаг 3: Устанавливаем кольца в приямок с помощью грузоподъемного оборудования. Горизонтальность каждого звена проверяем уровнем, затем наносим раствор на торец кольца и устанавливаем следующие

Шаг 4: Строительство всех камер септика осуществляется по общему алгоритму. Разница лишь в том, что при строительстве закрытых резервуаров сначала устанавливается бетонное дно, а крайняя камера устраивается без него

Шаг 5: Для ввода канализационных труб в септик прокладываются траншеи по предварительному плану. составленный план. Трубы в них должны пролегать с уклоном в сторону движения равным 2%

Шаг 6: Линия наружной канализации должна быть оборудована не менее чем одним люком, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода

Шаг 7: Все септики и смотровые колодцы должны быть закрыты люками подходящих размеров

Шаг 8: Заранее продумываются варианты обустройства участка с септиком. Участок желательно защитить от животных и детей, но обеспечить доступ к канализации

Разработка котлована перед установкой

Кольца гидроизоляционные перед погружением

Монтаж шахты колодца из колец

Строительство двухкамерного септика

Устройство траншей под трубы канализации

Строительство люка

Люк канализационный

Устройство площадки с септиком

Технология монтажа септика

Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.

Приемный отсек и следующие за ним баки размещены в непосредственной близости друг от друга, а фильтрующая колонна расположена на небольшом расстоянии от них.

Шаг №1 – измерение и проектирование

Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.

По нормативам суточный объем потребления воды на одно домохозяйство при условии использования бытовых приборов составляет около 200 литров.

Так для семьи из двух-трех человек минимальный объем очистного сооружения должен быть около двух кубов. Для семьи из 5-6 домочадцев потребуется более вместительная конструкция на 3-4 кубометра.

В расчетах учитывается только объем отсеков септика; так как фильтрующий колодец не входит в их число, он не учитывается (+)

Но при определении объема конструкции стоит сделать небольшой запас. Ведь в случае прихода гостей есть риск «переполнить» норму. А устранение последствий – достаточно сложная и в то же время дорогостоящая процедура.

Приведенная ниже таблица поможет вам определить, какого размера кольца вам понадобятся и в каком количестве.

Маркировка и размеры изготавливаемых железобетонных колец с указанием наружного/внутреннего диаметра, массы и объема

При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.

Шаг №2 – подготовка необходимых материалов

На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.

Кроме самих колец из материалов и строительных инструментов, вам также понадобятся:

• трубы канализационные;
• мелкий гравий;
• песок речной;
• пенополиуретан;
• раствор цементный;
• составы гидроизоляционные;
• материалы теплоизоляционные рулонные;
• строительный уровень;
• лестницы;
• перфоратор;
• широкая кисть;
• Емкость для смешивания раствора.

Для создания переливов между колодцами потребуются асбестоцементные или полипропиленовые трубы с маркировкой «».

Полипропиленовые трубы славятся своей прочностью и эластичностью; их рабочая температура около 65°С

Диаметр асбестоцементных или полимерных труб, применяемых для перелива, должен быть 110-120 мм.

Этап №3 – рытье котлована и устройство дна

Земляные работы лучше проводить после первых заморозков или в самые жаркие месяцы. В этот период наблюдается самый низкий уровень грунтовых вод.

Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.

Размеры готовой ямы должны превышать размеры установленных колец на 50-80 см. Это упростит процесс монтажа и позволит сделать наружную гидроизоляцию стыков конструкции.

При расчете глубины котлована суммируют три значения: высота монолитной или фильтрующей подушки (20-30 см) + высота колец (указана в таблице) + высота плиты ( 15 см).

Большой объем грунта, извлеченного из котлована, лучше всего сразу вывозить с участка той же машиной, которой доставлялись кольца.

Котлован для установки очистного сооружения должен получиться двухъярусным: второй его резервуар следует закопать на 50 см ниже первого. Как вариант, выкопайте яму для каждого резервуара.

Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.

Дно вырытой траншеи должно распределяться по 2-3 см на погонный метр. Лучше заранее рассчитать разницу между крайними точками, умножив расстояние между ними на уклон, заявленный стандартами.

Соблюдение этого условия обеспечит самотёк жидкости. Выровненное и утрамбованное дно траншей засыпают песком, образуя слой толщиной 10 см.

Дно ямы снова тщательно утрамбовывается. Для бетонирования используют стандартный цементный раствор, приготовленный в пропорции 3:1.

Если предполагается установка нижнего кольца с дном, бетонную стяжку делать нельзя. В этом случае можно ограничиться щебневой отсыпкой, сформировав слой толщиной 20 см.

Создаваемая после трамбовки засыпка должна иметь гладкую горизонтальную поверхность, лишенную перепадов

Необходимо добиться эффекта, при котором подушка максимально провисает. заливка заливки водой.

Этап №4 – установка колец и герметизация стыков

Строительство септика начинается с монтажа его закрытой части – нижнего кольца, снабженного днищем. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.

При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.

Вариант заливки основания под трехкамерный септик, емкости которого выстроены не по прямой линии, а в виде треугольника

Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.

Для предохранения конструкции от протечек и уменьшения вреда грунтовых вод для бетона стыки между основанием и нижней гранью кольца тщательно промазывают водостойким цементным раствором.

В качестве гидроизоляционных материалов отлично подойдут:

• Мастика битумная;
• пропитка глубокого проникновения.

В качестве пропитки для обработки бетонных колец хорошо использовать составы на цементной основе типа Пенетрон или Аквацемент.

При заделке швов жидкое стекло часто добавляют в состав цементных смесей, что повышает устойчивость швов к избыточной влажности

Для внутренней обработки нельзя использовать ядовитые составы. Во время работы они могут уничтожать бактерии, отвечающие за разложение биовключений.

На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.

Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.

«Карманы» засыпать равномерно, чередуя уплотнение почвенной композиции с заливкой водой.

Такой слой будет выполнять двойную функцию: отводить дождевые и грунтовые воды, а также служить амортизатором

Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.

В качестве теплоизолятора удобно использовать:

• пенополистирольные прокладки;
• Готовая продукция “скорлупа”.

В верхней части колонн монтируются горловины с отверстиями для канализационных люков. Их оснащают бетонными или чугунными крышками.

Второй отсек очистителя оборудован вентиляционной трубкой. Она должна возвышаться над землей на 70-80 см.

Галерея изображений

Фото

Бетонное отделочное кольцо

Способ сужения горловины септика

Герметизация стыковых соединений колодца

Монтаж вентиляционных труб

Этап №5 – установка переливных труб

Расположение переливных труб определяется уровнем размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.

Перелив на противоположной стороне резервуара должен быть примерно на 15-20 см ниже точки подачи.

Перелив между вторым баком и фильтрующей колонной можно выполнять на одном уровне или выдерживать такие же 5 см.

Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.

Вход трубы в стенку резервуара тщательно герметизирован. Входные трубы, идущие от дома, а также переливные трубы между камерами оснащаются тройниками.

Основное назначение тройника – направление стоков вниз с целью улучшения их обработки и предотвращения размыва земной коры

Тройники на концах отводящего и входного трубопровода обеспечат беспрепятственный доступ для прочистки засоров.

Для повышения стойкости труб к самым сильным морозам целесообразно нанести на них слой утеплителя, а сверху закрыть защитным кожухом.

Создание фильтрующего колодца

Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои почвы будет происходить беспрепятственно.

Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.

Верхний ярус грунтового фильтра обычно состоит из более крупного щебня или гравия и засыпается слоем 20-30 см.

Для устройства стенок колодца с донной и боковой фильтрацией применяют кольца с перфорацией, диаметр отверстий которых около 30-50 мм

Если планируется отведение сточных вод не только через дно, но и через стенки, то нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.

Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.

Как сэкономить на строительстве?

Если нет возможности использовать спецтехнику при монтаже и финансы не позволяют привлечь бригаду рабочих, попробуйте использовать такие методы.

Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.

Технология «закапывания» уложенных на грунт колец используется только при установке изделий, лишенных дна

Бетонное дно в этом случае придется заливать позже. И располагаться он будет исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.

Стремясь удешевить саму конструкцию, мастера предлагают конструкцию в виде треугольника.

Накопительные емкости выступают основой равнобедренного треугольника, а общей горловиной для них является его вершина

Выбирая этот вариант компоновки, вы сэкономите место для размещения колец и сможете значительно сократить объем земельных работ.

Но при установке учитывайте особенность, что ревизионный вход в данной конструкции будет один на три кольца. И поэтому все переливы должны быть размещены вне зоны его доступности.

Выводы и полезное видео по теме

Вариант обустройства двухкамерного септика:

Как углубить кольца без отвода:

В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.

Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.

Руководство по установке септика

---

Справочная информация

Все резервуары, изготовленные компанией Glacier Precast Concrete, прошли проверку и испытания на заводе-изготовителе. Правильная установка каждого резервуара имеет решающее значение для его правильного функционирования и водонепроницаемости. Многие проблемы, связанные с эксплуатацией резервуара, или с протечкой резервуара (вода попадает в резервуар или из него), или с преждевременным отказом системы, могут быть связаны с неправильными процедурами во время установки. Неправильная установка может привести к серьезному повреждению резервуара и даже к серьезным травмам. Это руководство по установке предлагается, чтобы помочь установщику в предварительном планировании, надлежащей подготовке места, безопасном обращении и надежных процедурах установки. Это также должно оказаться полезным для дизайнеров, инспекторов и домовладельцев. Это одно из основных условий долгоживущих систем.

Местные условия

ПЛАН ВАШЕГО ПРОЕКТА…. Вам нужно будет знать обратную высоту (измерение от нижней части резервуара до нижней части впускного отверстия резервуара), чтобы подготовить высоту нижнего слоя и позволить резервуару должным образом получить канализационную трубу, идущую из дома или здание. Просмотрите самую последнюю литературу производителя или веб-сайт https://glacierprecast.com/ или позвоните нам по телефону 406-752-7163, чтобы узнать об этих критических размерах. Мы будем рады помочь Вам.

Имейте в виду, что место, где должен быть размещен резервуар, должно быть доступно для больших и тяжело нагруженных грузовиков, потенциальный вес которых может достигать 80 000 фунтов. На этом участке должен быть обеспечен доступ в разумных пределах с помощью собственных сил грузовых автомобилей и без необходимости толкать или тянуть. Он должен быть очищен от деревьев и веток, крупных камней, воздушных проводов, подземных коммуникаций и других конструкций, которые могут быть повреждены или помешать доставке и разгрузке септика. Как правило, грузовик доставки должен быть в состоянии безопасно подъехать в пределах трех футов от котлована, чтобы безопасно разгрузить и установить резервуар. Покупатель/установщик несет ответственность за любое повреждение рабочей площадки, транспортного средства или цистерны, как только грузовик съезжает с дороги общего пользования и въезжает на рабочую площадку. Поэтому очень важен адекватный доступ оборудования для доставки к котловану и разгрузке резервуара. Стандартные бетонные септики не рассчитаны на транспортные нагрузки или тяжелое оборудование любого типа. Поэтому разумно установить специальный бак, рассчитанный на транспортные нагрузки или особые ситуации. Они доступны по запросу.

Земляные работы

Для безопасности оператора вашего экскаватора (экскаватора) и общественного блага все подземные инженерные коммуникации должны быть идентифицированы и расположены ПРЕЖДЕ ЧЕМ КОПАТЬ!!!!

Рекомендуемая процедура: По крайней мере, за 24 часа до предполагаемых раскопок отправьте запрос на поиск места раскопок, позвонив по номеру 811. Дополнительную информацию можно найти на этом веб-сайте:

http://callbeforeyoudig.org/montana /

Центр подземной локализации коммунальных услуг (UULC)

Звоните: 1-800-424-5555 (или 811)

Зона покрытия:
Вся Монтана

UULC свяжется с пострадавшими коммунальными службами, которые отправят кого-нибудь, чтобы отметить линии метро, ​​или проконсультируют вас если предлагаемые вами раскопки не повлияют на их подземные службы. НЕ НАЧИНАЙТЕ КОПАТЬ, ПОКА МЕСТОПОЛОЖЕНИЯ НЕ УСТАНОВЛЕНЫ. Разместите отверстие как минимум на 18 дюймов больше резервуара, чтобы было достаточно места для надлежащего уплотнения материала обратной засыпки. Для безопасности рабочих рекомендуется больше места: и рекомендуется, чтобы ни один рабочий не входил в раскопки, пока резервуар не будет установлен. Стены котлована должны иметь наклон для обеспечения устойчивости и безопасности рабочих.

Правильная подкладка важна для обеспечения длительного срока службы местной септической системы, а также для выравнивания резервуара. Рекомендуется слой мелкого гравия или песка толщиной не менее 5-6 дюймов поверх плотно утрамбованного и равномерно ровного основания. Правильное уплотнение подстилающего грунта и песчано-гравийной подушки имеет решающее значение для обеспечения того, чтобы резервуар был установлен ровно и оставался в этом положении. Резервуары будут повреждены, если им позволят упасть на большие камни, валуны или края скал.

Размещение бака

Первый шаг по прибытии новой цистерны — осмотр цистерны, пока она еще находится в грузовике; убедившись, что вы получили бак правильной конфигурации и размера, как заказано. Если есть какие-либо несоответствия, укажите на них водителю и сравните цистерну с коносаментом или заказом на продажу. Во-вторых, осмотрите бак на наличие возможных повреждений, которые могли возникнуть при транспортировке.

Перед размещением резервуара необходимо убедиться, что входные отверстия обращены к жилому дому, а выпускные отверстия обращены к дренажному полю или очистному сооружению. После размещения резервуара убедитесь, что он выровнен и высота входа совпадает с трубой, идущей из дома, в точке их пересечения. Убедитесь, что шаг впускной трубы, идущей от дома к резервуару, соответствует местным нормам. Установка баков должна производиться водителем грузовика производителя. Это обеспечит правильное обращение с ним и правильное оборудование или специальные подъемные приспособления по мере необходимости.

Отраслевая политика требует, чтобы «все работники находились вдали от грузов, которые должны быть подняты, и от подвешенных грузов. (Правило OSHA № 29 CFR 1901-184-9)

Обратная засыпка

При обратной засыпке следует соблюдать осторожность, чтобы предотвратить повреждение или смещение входного и выходного трубопровода, резервуара и фитингов, а также любых других соединений труб. Обратная засыпка должна укладываться равномерными механически уплотненными слоями толщиной менее 12 дюймов. Не засыпайте и не уплотняйте одну или две стороны до засыпки противоположных сторон. Для обратной засыпки обычно можно использовать вынутый грунт, но он не должен содержать крупных камней.

Бетонные резервуары значительно тяжелее, чем резервуары из стекловолокна или ПЭВП, и с меньшей вероятностью всплывут в затопленной выемке. Однако даже бетонные резервуары могут плавать, если уровень воды вокруг них достаточно поднимется. Чтобы этого не произошло, держите воду откачанной из котлована до тех пор, пока не будет завершена обратная засыпка, или заполняйте внутреннюю часть резервуара водой по мере засыпки, удерживая ее примерно на одном уровне с уровнем засыпки. Это помогает удерживать резервуар внизу и обеспечивает некоторую защиту от повреждения резервуара во время работ по уплотнению. Резервуары, предназначенные для стандартного использования, никогда не должны быть покрыты почвой более чем на 6 футов. Для установки резервуаров, которые будут выше этой глубины, требуются специальные крышки, рассчитанные на проходимость.

Общие указания

ПРЕДУПРЕЖДЕНИЕ Не входите в резервуар! Замкнутые пространства могут содержать опасные газы. Только обученный персонал с надлежащей проверкой и защитным снаряжением должен допускать проникновение в резервуар, и ни в коем случае не в одиночку.

Размеры

Размер септической системы и резервуара определяется количеством спален в доме и скоростью, с которой вода течет через почву на объекте недвижимости. При планировании септической системы обязательно учитывайте будущие потребности в расширении. Септик не будет работать должным образом, если он перегружен. Гарантия на резервуары недостаточной вместимости или неправильного размера и неправильной установки не предоставляется. Glacier Precast Concrete рекомендует увеличить размер резервуара на 500 галлонов (септика), если владелец устанавливает устройство для удаления мусора (измельчитель) или планирует сделать это в будущем.
