Септик из колец своими руками: устройство бетонных септиков

Многие жители загородных домов прибегают к строительству локального очистного сооружения (септика) в случае, если поблизости от участка нет централизованных канализационных сетей. Существуют разные виды септиков, начиная от готовых заводских изделий и заканчивая самодельными устройствами. В нашей статье речь пойдёт о самодельных очистных сооружениях, а именно об устройстве септиков из колодезных колец. Чаще всего делают септик из бетонных колец своими руками для обслуживания дачи или небольшого загородного дома. В нашей статье мы рассмотрим принцип действия таких сооружений, их разновидности, схему устройства. Видео и фото из статьи помогут вам более наглядно разобраться в процессе строительства септика из железобетонных колец.

Содержание

• Схема устройства
• Принцип работы
• Разновидности
  • Очистное сооружение без откачки
• Выбор места под септик
• Монтаж

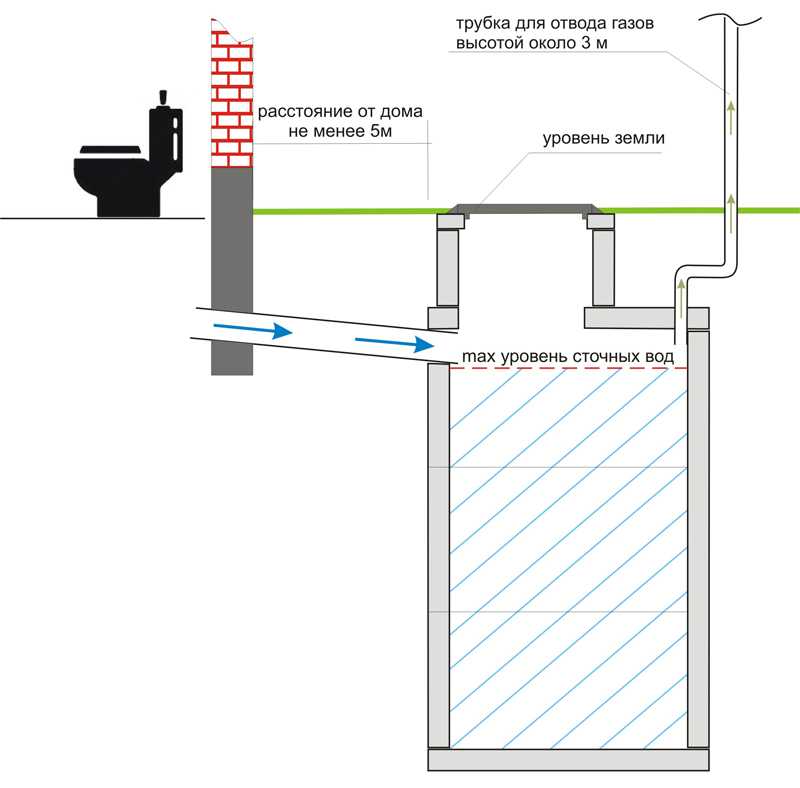

Схема устройства

Схема изделия из колодезных колец может содержать от 1 до 3 камер, выполненных из ж/б изделий.

Между собой все камеры соединяются посредством перелива в единую конструкцию. Если вы будете делать очистное сооружение своими руками, то схема будущей конструкции должна разрабатываться с учётом следующих факторов:

• объёмы потребления воды на даче или в загородном доме;
• рельеф местности;
• высота стояния грунтовых вод, а также сезонные изменения этого показателя;
• отметка промерзания грунта в вашем регионе;
• наличие свободного места для подъезда строительной техники;
• соблюдение нормативных разрывов от окружающих построек и объектов живой природы.

Прежде чем устроить септик для дачи, необходимо определить его объём. Он зависит от объёмов потребления воды жильцами дома в течение суток. Рабочий объём очистного сооружения должен в 3 раза превышать норму водопотребления на семью. Как правило, принимается, что 1 человек расходует в день 200 л воды. Если это число умножить на три и на количество человек, проживающих в доме, то вы получите объём септика.

В такой схеме подсчёта подразумевается устройство септика, состоящего из двух и более камер. Рабочий объём в этом устройстве определяется по первой камере от днища до переливного патрубка.

Важно: фактическая ёмкость очистного сооружения может быть немного больше расчётного объёма, но ни в коем случае не меньше.

Принцип работы

В очистном сооружении, состоящем из одной камеры, используется накопительная схема работы.  Причём чем больше будет камера, тем реже придётся выполнять откачку осадка.

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.

В септиках, состоящих из двух и более камер, принцип действия основан на разделении сточных вод на разные фракции. Твёрдые составляющие стоков под действием сил гравитации оседают на дне. В верхней части стоков остаются осветлённые воды. Такой принцип способствует тому, что во вторую камеру поступают предварительно очищенные стоки.

Во второй камере из ж/б колец стоки снова отстаиваются. В итоге данный принцип очистки способствует тому, что в третью камеру попадают полностью очищенные от твёрдых примесей воды. Схема работы третьей камеры напоминает фильтровальный колодец, где предварительно очищенные стоки через прослойку из фильтрационного материала уходят в грунт.

Разновидности

Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:

• Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.

Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике.

• Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.

Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах.

• Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.

Строительство камер септика без дна допускается в двух случаях:

1. При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
2. Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.

Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.

Очистное сооружение без откачки

Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.

По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.

Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.

В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод.

В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.

Выбор места под септик

Место под очистное сооружение выбирается с соблюдением следующих правил:

• От септика до скважины или колодца должно быть не менее 30 м.
• На рельефе очистное изделие устанавливается ниже по склону, чем другие строения.
• От фундамента жилого дома до очистного сооружения стоит отступить не менее 5 м.
• От открытых водоёмов до септика должно быть не менее 10-15 м.

Также стоит помнить, что канализационный трубопровод прокладывается с уклоном от дома к септику. При этом на каждый метр длины уклон составляет 2 см. Траншею под трубопровод роют на глубине 0,9-1 м.

Монтаж

Видео в конце статьи наглядно показывает устройство септика. Если вы решили делать очистное сооружение из ж/б изделий своими руками, то его строительство ведётся в такой последовательности:

1. Котлован под септик можно выкопать лопатой или при помощи строительной техники. При этом габариты ямы должны немного (на 20 см) превосходить размеры колец.
2. Теперь необходимо подготовить основание на дне ямы под бетонные кольца. Можно уложить заводскую бетонную плиту или выполнить основание из монолитного бетона. Для этого вяжется арматурная сетка с ячейками 20х20 см, укладывается на дно и заливается бетоном слоем не меньше 20 см. Причём бетонная основа может делаться под каждый из колодцев или быть общей для всех камер.
3. Теперь на подготовленную основу устанавливаются ж/б элементы. После сооружения колодца в его стенках размечаются и пробиваются отверстия под трубопровод и тройники. Для этого можно использовать болгарку и перфоратор.
4. Далее между колодцами устанавливают соединительные трубопроводы и подключают сливную трубу.
5. Выполняем гидроизоляцию бетонных колец. Для этих целей наружную поверхность необходимо обмазать жидкими полимерными мастиками, битумным составом или жидким стеклом. Также для этих целей можно использовать специальную бетонную смесь с добавками, которая сделает кольца водонепроницаемыми.
   С особой тщательностью заполняются швы между элементами.
6. Устанавливаем крышки над камерами. При этом крышки над первым и вторым отстойником должны иметь люки для удаления осадка.
7. Теперь сооружаем вентиляцию. Для этого в крышке над второй камерой устанавливаем вентиляционную трубу, возвышающуюся над поверхностью земли на 50 см.
8. На данном этапе можно выполнять обратную засыпку. Грунт засыпается между стенками котлована и конструкцией и трамбуется через каждые 20-30 см. Крышка засыпается грунтом так, чтобы люк был на поверхности.

Обслуживание очистного сооружения из ж/б колец сводится к наблюдению за уровнем сточной жидкости во всех камерах. При необходимости выполняют их очистку.

Видео об устройстве двухкамерного очистного сооружения из бетонных колец:



Выбираем и устанавливаем правильный септик из бетонных колец

22 марта 2017 15:32Общество

Дачные работы / Фото: Елена Горбачева, «Вечерняя Москва»

Септик – необходимость для современного частного дома

Септик помогает предотвратить заболачивание и загрязнение участка, устраняет неприятные запахи, эстетичен. Наиболее оптимальным по стоимости можно назвать устройство септика из бетонных колец.Наиболее оптимальным по стоимости можно назвать устройство септика из бетонных колец.

Кратко о септиках

Септик из бетонных колец состоит из 1-3 колодцев. Колодцы –  кольца из бетона, соединенные в одну схему.

Схема септика подбирается с учетом нюансов:

– расхода воды на участке;

– рельефа;

– уровня и колебания грунтовых вод;

– глубины промерзания грунта;

– возможность подъезда грузовой техники.

Желательно доверить эту работу профессионалу, ведь даже качественное канализационное оборудование таких мировых лидеров как HL (www.inrusstrade.ru) требует ответственного подхода к выбору и монтажу.

Размер бетонных колец зависит от нагрузки. Диаметр определяется на стадии проектирования, обычно, этот параметр варьируется в пределах 0,7-2 м. Количество и габариты колец определяют по их диаметру, выбор велик и зависит от особенностей рельефа и пожеланий владельцев.

Типы конструкций

Владельцам частных домов предлагается на выбор несколько типов септиков. У каждого есть определенные особенности:

– Однокамерный. Конструкция подразумевает одну камеру, куда собираются нечистоты. Объем должен превышать 16-кратную величину каждодневного сброса нечистот. В случае однокамерных септиков важно следить, чтобы стыки колец были герметичны, и туда не просачивались сточные воды.

– Двухкамерный септик. Функциональный вариант, поскольку в первой камере оседают тяжелые отходы, а во вторую камеру поступает вода.

– Трехкамерный. Более совершенный вид, поскольку позволяет утилизировать отходы. Первые два отсека служат отстойниками, а третий — фильтрованным колодцем.

Как работает

Принцип работы септика из бетонных колец зависит от его типа:

– Однокамерный септик. Используется накопительный принцип. Откачка производится по необходимости.

– Многокамерный. Сточные воды делятся на фракции, твердые компоненты оседают на дне, а в верхней части остаются легкие. Осветленные воды перетекают во вторую камеру, где отстаиваются.

Как построить септик из бетонных колец своими руками
Сооружение септика состоит из нескольких этапов:

1. рытье котлована и траншеи;

2. установка труб, колец и других элементов;

3. герметизация, гидроизоляция и утепление;

4. монтаж крышки;

5. подключение к системам дома.

Правильно сделать септик из бетонных колец можно и самостоятельно, главное, ответственно подойти к каждому этапу.

На правах рекламы.

Дача загородный дом

Установка септика из бетонных колец своими руками: схема

Чтобы загородный участок был пригоден для полноценного проживания, необходимо не только провести к нему все соответствующие коммуникации (свет и воду). Также необходимо установить септик, который обеспечит нормальный сброс сточных вод.

Виды септиков на участке

Существует несколько разновидностей таких конструкций, которые применяются на участке:

• Простая дренажная яма;
• Септик пластиковый с определенным количеством камер;
• Септик из бетонных колец.

Последний вид считается самым популярным и простым в конструкции.

Выбор места для септика на участке

Стоит отметить: чтобы выполнить качественную установку септика, который будет эксплуатироваться долгое время, необходимо правильно выбрать место для него.

Во-первых, выгребную яму следует располагать как можно дальше от жилого дома и любых хозяйственных построек. Это спасет здания от затопления. Во-вторых, на участке в несколько метров вокруг септика не должно быть насаждений. Особенно это относится к саду.

Совет. Установка септика должна производиться ближе к входу во двор, чтобы можно было нормально очистить его с помощью спецтехники.

План работ по устройству септика на загородном участке

Следует отметить, что монтаж септика осуществляется поэтапно. Во-первых, нужно выбрать для него правильное место. Во-вторых, нарисуйте чертеж будущей конструкции.

Важно. Этот этап является самым важным, так как на основании его данных можно правильно рассчитать необходимое количество материалов для устройства сливного колодца.

Затем нужно сделать следующее:

• Выкопать котлован;
• Установка бетонных колец;
• Проложить и соединить все необходимые трубы;
• Герметизация стыков материала;
• Установка полов;
• Заливка септика.

Это своеобразная схема установки септика, позволяющая выполнить все работы правильно и качественно. При этом используют специальное оборудование и подручные средства.

Примечание. Вы легко можете выполнить монтаж септика самостоятельно, для этого не нужно иметь специальных знаний в этой области. Достаточно будет просто знать принцип работы такой конструкции.

Выемка земляных работ

После того, как место для установки канализационной ямы выбрано, можно приступать к рытью ямы. Стоит учитывать, что размер и диаметр такой конструкции зависят от суточного расхода воды на каждого члена семьи. Для того, чтобы иметь возможность жить на загородном участке, достаточно сделать яму глубиной до 3 м. При этом его ширина (или диаметр) составит:

• 70 см;
• 80 см;
• 90 см и так далее.

Этот параметр зависит от диаметра выбранных бетонных колец.

Если котлован копается вручную, то вам потребуются:

• Ручной бур или простая буровая установка;
• лопата;
• ведро.

Первоначально по периметру будущего септика с помощью лопаты и другого садового инструмента с поверхности почвы удаляется вся растительность, выкапывается углубление в 20-30 см. Затем бур устанавливается и начинает работать на глубину 50 см. Затем лопатой выкопайте котлован нужной глубины и диаметра. Излишки земли поднимают на поверхность ковшом. Также необходимо использовать лестницу для облегчения спуска и подъема.

Если выкапывать септик с помощью техники, то требуется минимальное количество инструмента: лопата. Специализированный машинный ковш сделает необходимое углубление.

Важно. Копайте осторожно. Особенно, если человек не знает, на каком уровне находятся грунтовые воды. Они должны быть как можно дальше от септика, чтобы загрязненные стоки не забивали их.

Есть одна рекомендация по строительству канализационного колодца: не продолжать работу копателя, если на дне ямы уже появилась вода. Такую конструкцию лучше всего засыпать и не использовать в дальнейшем.

Установка бетонных колец

Поскольку такие изделия имеют большую массу, их необходимо устанавливать только при помощи специального штатива, который сооружается самостоятельно, или подъемного крана.

Совет. Устанавливать септик из бетонных колец лучше на специальном оборудовании. Это значительно облегчит работу и сократит затраты времени и сил.

Первое кольцо крепится на специальную подложку. Изготавливается из песка, щебня и гравия. Это своеобразный природный фильтр, способный задерживать в яме вредные вещества. Необходимо следить, чтобы кольцо после установки находилось в ровной плоскости. По этой причине дальнейшая установка будет простой и быстрой.

Второе кольцо надевается на первое и так далее. Таким образом получается ровная структура, требующая дополнительной отделки.

Трубопровод

Изначально из дома идут трубы. Их закладывают на глубину ниже уровня промерзания почвы. В противном случае необходимо их утеплить с помощью специальных материалов или применить технологию фрезерования. Применяется давно и представляет собой конструкцию «труба в трубе», то есть канализационная труба утепляется минеральной ватой и вставляется в трубу большого диаметра. Благодаря этому вся конструкция будет не только утеплена, но и защищена от воздействия влаги и давления грунта.

Проведите трубы почти до центра септика. В некоторых случаях их можно разместить ниже. Только стоит учесть, что довольно часто из-за поступления большого количества нечистот трубы забиваются и прочистить их самостоятельно не представляется возможным.

Герметизация конструкции

Сначала кольца, установленные в септике, необходимо скрепить между собой. Для этого используют бетонный раствор, приготовленный с применением песка, бетона и воды и с добавлением специальных веществ для придания такому средству влагостойкости и прочности. Наносится на стыки и щели материала.

Во-вторых, внешний диаметр септика должен быть покрыт рубероидом или другим материалом для защиты от затопления дождевой или талой водой.

Затем переходят к благоустройству конструкции и установке на поверхность земли плит, являющихся основанием для монтажа крышки септика.

Обустройство канализационной ямы

Монтаж септика из колец можно считать завершенным только в том случае, если будут проведены все работы по монтажу материала и защите всей конструкции.

Завершающим этапом будет выполнение грунтовки вокруг септика на глубину 50 см. Для мелких фракций используйте гравий или щебень. Они перекрываются по внешнему диаметру конструкции и сверху засыпаются слоем очищенного песка. Можно залить бетонным раствором.

После того, как все работы будут выполнены, можно пользоваться септиком.

Советы по выемке и установке септиков

Заинтересованы в септиках?

Получайте статьи, новости и видео о септиках прямо на почту! Войти Сейчас.

Септики + Получать оповещения

Возможные перемещения резервуара после установки поддаются измерению, прогнозированию и предотвращению. Надлежащая оценка первоначального грунта, подстилающих материалов, глубины до грунтовых вод, материалов обратной засыпки и потенциальных стрессовых нагрузок снижает вероятность возникновения проблем в будущем. При установке любого резервуара следуйте всем применимым инструкциям производителя.

Чтобы должным образом подготовить площадку для раскопок, место для резервуара должно быть размечено колышками. Проверьте высоту и ориентацию резервуара(ов) относительно конструкции. Если установщик не несет ответственности за сантехнический патрубок, он или она должны связаться с ответственной стороной, чтобы обсудить требования к высоте, которые должны быть выполнены для самотёка. Уклон коллекторной трубы от патрубка к баку должен составлять от 1% до 2% (т. е. от 1/8 до 1/4 дюйма на фут длины). Высота выхода из септика регулируется высотой последующих компонентов, которые принимают стоки самотеком; выход должен быть установлен достаточно высоко, чтобы позволить это. Особенно важно отметить, что в системах, которые полностью полагаются на гравитационный поток, отметка области обработки почвы является контролирующей отметкой. Все другие отметки должны определяться в соответствии с высотой зоны обработки почвы, чтобы гарантировать, что она не будет установлена ​​слишком глубоко.

Высота впускного отверстия дозировочного бака регулируется высотой любых предшествующих компонентов, которые самотеком подавать к нему стоки ; он должен быть установлен достаточно глубоко. Любой резервуар может иметь несколько впускных отверстий с разными контрольными отметками, поэтому важно учитывать всю линию очистки. Чтобы свести к минимуму давление на почву, предотвратить потенциальное просачивание грунтовых вод и облегчить работу по управлению, держите резервуары как можно более мелкими.

В районах с высоким уровнем грунтовых вод вода может присутствовать в котловане, что указывает на необходимость обезвоживания. Эти меры могут потребоваться только в процессе установки, но иногда требуются как неотъемлемая часть системы. Обратите внимание, что необходимость обезвоживания свидетельствует о том, что риск безопасности на объекте значительно возрос. Необходимо соблюдать соответствующие меры предосторожности, а также рекомендации и стандарты OSHA.

Существует множество методов обезвоживания, включая:

• Отверстие на одном конце выемки: Подходит для участков с мелкозернистой почвой, где поток через почву достаточно медленный, чтобы насос мог следовать за ним. После начала засыпки насос необходимо демонтировать.
• Отстойник с отстойником: Щелевая труба, засыпанная промытым камнем, служит отстойником в конце выемки. Насос, установленный внутри щелевой трубы, удаляет собранную воду. Этот метод позволяет продолжить процесс обратной засыпки, в то время как продолжается обезвоживание. Если это долгосрочный сценарий, в план следует включить соответствующие стратегии управления.
• Колодезные точки: они используются для контроля уровня грунтовых вод в песчаных грунтах и ​​должны быть спроектированы и установлены заблаговременно до начала раскопок. Этот вариант выбирается, когда вода поступает в выемку быстрее, чем отстойник может осушиться. Это приложение может быть или не быть постоянным, и часто строго регулируется.

Для установки уравнительного резервуара дно котлована должно быть ровным (при необходимости с использованием подстилочного материала) и свободным от крупных камней или мусора. Чрезвычайно важно, чтобы основание всех резервуаров было стабилизировано с помощью подходящего основания. В некоторых случаях подходящим материалом для подстилки может служить естественная почва. Установщик должен ознакомиться с местными нормами в отношении этого. Если естественную почву предполагается использовать в качестве подстилки, важно избегать чрезмерной выемки грунта, чтобы поддерживать относительно ненарушенные условия на дне ямы. Когда происходит чрезмерная выемка грунта и нарушенные природные материалы трудно стабилизировать, может потребоваться использование чистого гранулированного материала для восстановления правильной высоты.

Если естественная почва не подходит, резервуары должны быть засыпаны слоем гранулированного материала (неуплотняемые материалы, такие как мелкий гравий, промытая порода или стабилизированный песок), чтобы полностью поддерживать дно резервуара и равномерно распределять вес. Независимо от материала, использованного для изготовления резервуара, подстилка для всех резервуаров не должна содержать комков, крупных камней, мерзлого материала и мусора. Если не используется неуплотняемый подстилающий материал, подстилку следует тщательно уплотнить с помощью виброплиты или аналогичного устройства. Обратитесь к производителю за спецификациями материалов, которые будут использоваться для основания небетонных резервуаров.

Соблюдайте осторожность при использовании промытого камня или мелкого гравия в качестве подстилки, поскольку со временем окружающий грунт и другие мелкие частицы могут оседать в пустотах, вызывая осаждение вокруг резервуара. Миграцией мелких частиц можно управлять, либо преднамеренно позволяя пустым пространствам заполняться в процессе установки, либо принимая меры для предотвращения перемещения мелких частиц после завершения установки. Один из методов управления состоит в том, чтобы залить гравий и окружающую территорию чистой водой, чтобы занести почву в пустоты в гравии. В качестве альтернативы можно использовать промытую породу, отсортированную таким образом, что пустоты заполняются более мелкими частицами. Выберите метод, который не требует присутствия персонала в котловане, если это вообще возможно.

Укажите, какой материал используется для подкладки и глубину подкладки. Для бетонных резервуаров рекомендуется четыре дюйма песка или гранулированной подсыпки. В некоторых ситуациях может потребоваться использование бетонной подушки для эффективного удержания уклона и создания прочного основания. Если используется бетонная подушка, резервуары должны быть установлены до того, как подушка затвердеет, чтобы обеспечить стабильное и прочное соединение с бетоном. Бетонный резервуар с чистым дном может связываться с влажным бетоном и обеспечивать некоторое снижение плавучести. Хотя дно бетонных резервуаров довольно ровное, оно может быть не идеальным. Размещение резервуара с неровным дном на сухой бетонной плите может привести к возникновению точек давления, которые могут сломать дно резервуара.

Обязательно убедитесь, что бак был помещен в выемку в правильной ориентации относительно входа и выхода. Обязательно проверьте структурную целостность резервуара после того, как он был установлен в котловане, чтобы убедиться в отсутствии повреждений или смещения. Дважды проверьте с помощью лазера или уровня, чтобы резервуар был выровнен в котловане. Это очень важно, чтобы убедиться, что вход и выход находятся на правильной относительной высоте.

Обратите внимание, что во время установки резервуаров рабочие должны находиться в безопасном положении. Соблюдение стандартов OSHA имеет решающее значение.

---
