Мультиметры цифровые: как пользоваться новичку

Сейчас в любой квартире столько электрических помощников, что периодически требуется что-то измерять или подстраивать. Для этих целей хорошо подходят современные комбинированные приборы.

Они имеют весь набор функций, необходимый для домашнего мастера, но требуют четкого понимания алгоритмов измерения и безопасных приемов работы с электричеством.

В статье я рассказываю все про мультиметры цифровые: как пользоваться ими новичку самостоятельно на примере простых схем и понятных картинок.

Содержание статьи

Устройство мультиметра: подробное описание с поясняющими картинками

Универсальные цифровые измерительные приборы буквально за два десятилетия массово заменили не только стрелочные комбинированные тестеры у электриков, но и стали доступны всем домашним мастерам.

Устройство мультиметра современной конструкции удобно сравнивать с тестерами электриков времен СССР.

Мой старенький индикатор напряжения и стрелочный Ц4324 до сих пор находятся в рабочем состоянии за исключением отработавших ресурс никель кадмиевых аккумуляторов.

Им можно измерять практически все величины электрической энергии, но требуется выполнять предварительную калибровку прибора, а указания стрелки переводить в действующие значения математическими выражениями, что требует навыков и внимания.

Сейчас домашний мастер практически освобожден от рутинной работы с вычислениями и калибровкой. Все это автоматически делает любой цифровой мультиметр.

Вне зависимости от модели он имеет четыре индивидуальных блока на своем корпусе в виде:

1. дисплея;
2. управляющих кнопок;
3. центрального переключатели режимов измерения;
4. контактных гнезд.

Их конструкция и расположение может меняться на различных устройствах, но имеет много общего, как показано на картинке ниже.

Однако, все мировые производители стараются придерживаться одинаковых обозначений. Я собрал самые необходимые, которые могут встретиться даже на профессиональных дорогих приборах, показал их понятными картинками.

Блок информации: расположение

Обычный жидкокристаллический дисплей расположен сверху мультиметра. На него выводится результат каждого измерения цифровой индикацией после окончания вычислений.

Профессиональные мультиметры имеют крупные цифры и подсветку шкалы. Сверху по центру или в углу может располагаться светодиодный индикатор работы, подсвечивающийся зеленым или красным цветом.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины. Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

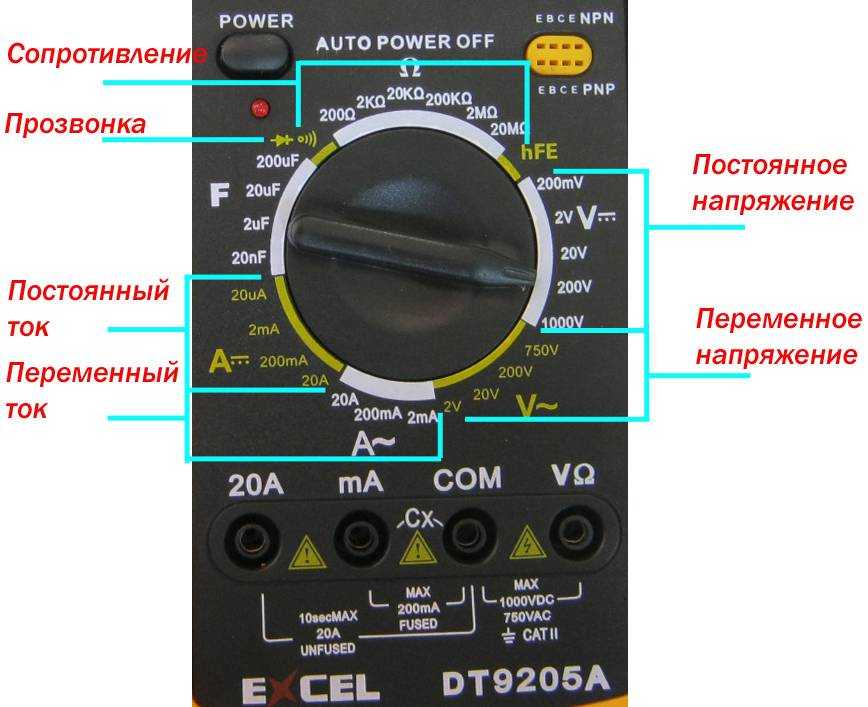

Средний блок: центральный переключатель и таблица его положений

Выбор положения переключателя определяет перевод прибора в режим измерения одной из величин: тока, напряжения, электрического сопротивления или частоты с различными особенностями.

Расшифровка этих режимов сведена в таблицу.

Положение переключателя	Функции замера
OFF	Выключение прибора.
AC	Обработка сигналов переменного тока.
DC	Обработка сигналов постоянного тока.
AC+DC	Обработка сигналов переменного и постоянного тока.
VLoZ	Переменное напряжение при низком импедансе.
V.F.C.	Параметры фильтра низких частот (ФНЧ).
V—	Постоянное напряжение.
mV—	Постоянное напряжение в милливольтах.
Ω	Сопротивление.
nS	Проводимость.
	Проверка диодов. Здесь же используется режим прозвонки участка цепи.
	Емкость конденсатора.
˚C˚F	Температура в градусах Цельсия или Фаренгейта.
V~	Переменное напряжение.
mV~	Переменное напряжение в милливольтах.
A	Сила тока постоянный/переменный), амперы.
mA	Сила тока (постоянный/переменный) в миллиамперах.
µA	Сила тока (постоянный/переменный) в микроамперах.
Hz	Частота сигнала.
%	Коэффициент заполнения.
%(4-20mA)	Токовая петля.
NCV	Бесконтактный детектор переменного напряжения.

Надпись на корпусе True RMS /True Root Mean Square/ дословно обозначает среднеквадратическое выражение, выделенное из мгновенных значений переменного сигнала за один период либо время измерения.

Другим словами: цифровой прибор при измерениях преобразует входной сигнал, обрабатывая его по заданной программе.

Контактные гнезда: как пользоваться правильно

На нижнем блоке прибора располагают контактные гнезда для подключения соединительных концов. Их количество может колебаться от двух до четырех. Рассматриваем наибольший вариант.

Концов с проводами всегда используется только два. Для удобства пользования их выделили черным и красным цветом.

Черный конец всегда подключается только в свое гнездо COM и больше ни в какое другое.

За счет жесткого выполнения этого правила обеспечивается правильность отображения полярности измеряемых величин, исключаются ошибки подключения измерительного прибора в любую другую пару гнезд.

Красный провод устанавливают в гнездо, обозначаемое своим цветом. Для измерения напряжения оно всегда справа. У цифровых мультиметров с расширенными функциями токовые гнезда могут выводиться отдельно под разные номиналы нагрузки.

Особую внимательность необходимо проявлять при замерах токов больших величин. Вставленный не в свое гнездо конец может быть причиной того, что прибор без защиты от перегрузки элементарно сгорит.

Для фиксации конца на проводе или контакте созданы специальные съемные зажимы на пружинах — «крокодилы». Они значительно облегчают измерения во многих случаях тем, что освобождают руки. Рекомендую пользоваться.

Важные эксплуатационные характеристики

Элементы питания

Большинство бюджетных мультиметров питается от 9 вольт, которые выдает батарейка Крона.

Сразу обращаю внимание, что ее емкости может надолго не хватить и придется покупать запасные элементы, создавать резерв. Однако, саморазряд — их недостаток при хранении.

Самодельщики часто заменяют Крону обычными пальчиковыми батарейками различными способами.

Вместо нее собирают схему питания от литий ионного аккумулятора для мобильных телефонов или других устройств, делают к ним умножители и контроллеры.

Однако проще при покупке сразу выбрать прибор, работающий от пальчиковых батареек, которые просто заменить аккумулятором.

Класс точности прибора

Допустимая погрешность измерения регламентируется производителем и указывается классом точности. Он выражается процентным отношением допускаемой ошибки к максимальному значению предела измерения.

Для примера на моем старом советском тестере Ц4324 класс точности составляет 2,5. Это значит, что при уровне напряжения 200 вольт он может ошибиться на 5 В и показать любое значение на пределе 195-205.

Скажем так, для измерительных работ по дому, да и большинства производственных целей, этого более чем достаточно. Так что гоняться за приборами с классами точности 0,5 и выше особого смысла не вижу.

Хотя большинство цифровых мультиметров даже бюджетного назначения, как подтверждают поверители, укладываются в высокий класс точности 0,5 или 0,2.

Измерение мультиметром силы тока: простые рекомендации

Электрический ток протекает только в замкнутой цепи от источника (генератора) к потребителю. Для его замера существует две конструкции приборов:

1. с необходимостью разрыва цепи;
2. замер без разрыва через встроенный трансформатор тока.

Последовательное подключение: амперметр внутри электрической цепи

При сборке схемы необходимо положением центрального переключателя и кнопками управления перевести прибор в режим амперметра, а затем врезать его на любом участке протекания тока.

Этот метод подключения называют последовательным за счет расположения амперметра между генератором и нагрузкой.

Полярность прибора играет роль при контроле направления постоянного тока и для снятия векторных диаграмм — у переменного. В обычных замерах на нее не обращают внимания.

Перед измерением необходимо предварительно оценить предполагаемую величину силы тока, выставить соответствующий предел измерения положением центрального переключателя и установкой концов в соответствующие контактные гнезда.

Если предварительная оценка силы тока вызывает сомнения, то замеры просто начинают с наибольших пределов.

Продолжительность замера больших токов может повлиять на техническое состояние прибора, вызвать перегрев внутренней схемы. Работать надо быстро.

Нельзя выходить за временные рамки, определенные рекомендациями производителя. В этой ситуации полезно пользоваться кнопкой «Hold» для фиксации данных.

Мультиметр, переведенный в режим измерения тока или сопротивления, обладает минимальным входным электрическим сопротивлением. При подключении его к цепям напряжения создаются огромные токи перегрузок, выжигающие внутреннюю схему.

Большая часть профессиональных цифровых мультиметров имеет встроенную защиту от перегрузки, которая спасает электронную схему от выгорания при неправильном подключении.

Если возникает необходимость замеров больших токов, на которые не рассчитан встроенный амперметр, то придется пойти на хитрость:

1. в схему постоянных цепей дополнительно подключают шунт на входные цепи амперметра;
2. для переменных сигналов применяют измерительный трансформатор тока или шунт.

Конструкции заводских шунтов отличаются повышенной точностью.

Однако для бытовых целей вполне можно его сделать своими руками. Ничего сложного в этом нет.

Подключение шунта позволяет пустить большую часть тока через него, а меньшую — по цепи амперметра.

Показания прибора просто умножают на поправочный коэффициент, а для стационарного измерения производят калибровку амперметра.

Промышленные трансформаторы тока имеют коэффициент трансформации, который показывает во сколько раз первичная величина тока больше вторичной.

Схема подключения трансформатора тока к амперметру показана на картинке.

Недостатки бюджетных моделей

Обращаю внимание на то, с чем может столкнуться не искушенный пользователь.

Самые дешевые приборы измерения выпускаются без защиты от перегрузки. Они требуют внимательной работы при замерах.

Простейшие модели, например, DT 830, 832, 838 лишены возможности замерять переменный электрический ток. У них просто нет такой функции. На панели центрального переключателя вы не найдете обозначения ACA.

Пользователям этих приборов приходится пользоваться косвенными методами измерений. Покажу на примере подключения мощного сопротивления 1 Ом.

Оно доступно в продаже.

Если нет возможности быстро приобрести такой резистор, то его можно сделать своими руками из тонкой проволоки нихрома или толстой меди, латуни. Ее просто надо намотать вокруг изолятора, например, стеклотекстолита, кирпича или стеклянной бутылки и сделать клеммы под винт.

Через этот резистор кратковременно пропускают ток нагрузки, который необходимо уточнить. Его определяют по падению напряжения вольтметром.

В этой ситуации напрямую действует закон Ома. Мы помним, что ток на участке цепи нашего резистора определяется, как величина падения напряжения на нем, поделенная на сопротивление.

Остается только поработать с цифрами. Например, вольтметр показал 1.32 вольта. Делим эту величину на 1 Ом и получаем 1,32 ампера.

Конечно, наш самодельный резистор немного изменил ток нагрузки. Но это такая небольшая величина, которой можно элементарно пренебречь.

Советую учесть, что при протекании тока через металл происходит его нагрев с изменением сопротивления, которое огрубит результат замера. Работать с таким резистором надо быстро.

Измерение силы тока амперметром без разрыва электрической цепи

Современные токоизмерительные приборы имеют большой класс моделей, снабженных трансформатором тока с разъемным магнитопроводом (или датчиком Холла). За счет возможности его разведения их называют клещами.

Нажатием на кнопку корпуса губки клещей разводят в сторону и обхватывают ими провод, по которому течет ток. С момента сведения губок трансформатор своей вторичной обмоткой выполняет замер.

Модели с датчиком Холла измеряют магнитное поле вокруг проводника и способны работать с токами произвольной формы, включая постоянные сигналы.

Результат измерения клещей выводится на табло прибора.

Мультиметры с токовыми клещами используют для замеров внутри тех цепей, где по условиям эксплуатации оборудования нельзя прерывать подачу электрической энергии.

Они эффективно работают для оценки больших токов, протекающих по силовым цепям питания, например, на вводе в здание или при работе со сваркой.

Измерение мультиметром напряжения в цепях постоянного и переменного тока

Используется метод параллельного подключения прибора к источнику питания или участку цепи.

Теоретически это довольно простой способ, но он требует повышенного внимания. Потребуется правильно выставить положение центрального переключателя и кнопок в режим вольтметра, проверить положение концов.

Схема измерения напряжения вольтметром для цепей постоянного или переменного тока практически одинакова. Вначале, в целях безопасности, необходимо выбирать максимальный предел работы.

Многие цифровые приборы для измерения переменного и постоянного напряжения имеют одно общее положение AC+DC. Объясняется это тем, что выполняется замер действующей величины.

Поясню на примере активной мощности.

Действующее значение синусоиды определяется по тепловому воздействию и сравнивается с величиной постоянного сигнала за один период.

Для синусоидального тока и напряжения оно в √2 раз меньше амплитудного.

Самая частая причина поломки мультиметров: подача цепей напряжения за счет неправильной установки переключателя на внутреннюю схему прибора в режиме амперметра или омметра. (Специально напоминаю второй раз).

Измерение мультиметром сопротивления резисторов в электрической цепи

При работе со всеми видами сопротивлений прибор выступает в роли генератора и подает на измеряемый объект стабилизированное, калиброванное напряжение от своего источника питания.

Оно, продавливая ток по закону Ома, создает его величину, пропорциональную сопротивлению, которая замеряется внутренней схемой.

Поэтому на время замера каждое сопротивление должно быть отключено от любых других источников напряжения. Иначе посторонний ток по случайно образованной цепи может исказить замер или повредить мультиметр.

Схема подключения прибора для измерения сопротивления выглядит следующим образом.

Выставляйте соответствующее положение центрального переключателя и кнопок управления, делайте замер на нужном пределе.

Типичные ошибки новичков, с которыми мне пришлось встретиться при замерах сопротивления, были:

• плохой контакт измерительного конца;
• проверка резистора в подключенной схеме;
• замер сопротивления изоляции.

Объясню последний случай. Маломощная «Крона» способна выдать только 9 вольт питания, а преобразователя напряжения в высоковольтный сигнал у рассматриваемых приборов нет.

Изоляция бытовой проводки работает под напряжением 220 вольт и выше. Проверять ее нужно соответствующей величиной, способной выявить пробой или мелкие дефекты.

Эта задача возложена на специальные приборы, выдающие 500 вольт, 1 кВ или выше — мегаомметры.

Проверка изоляции от низковольтного источника неисправность не выявит.

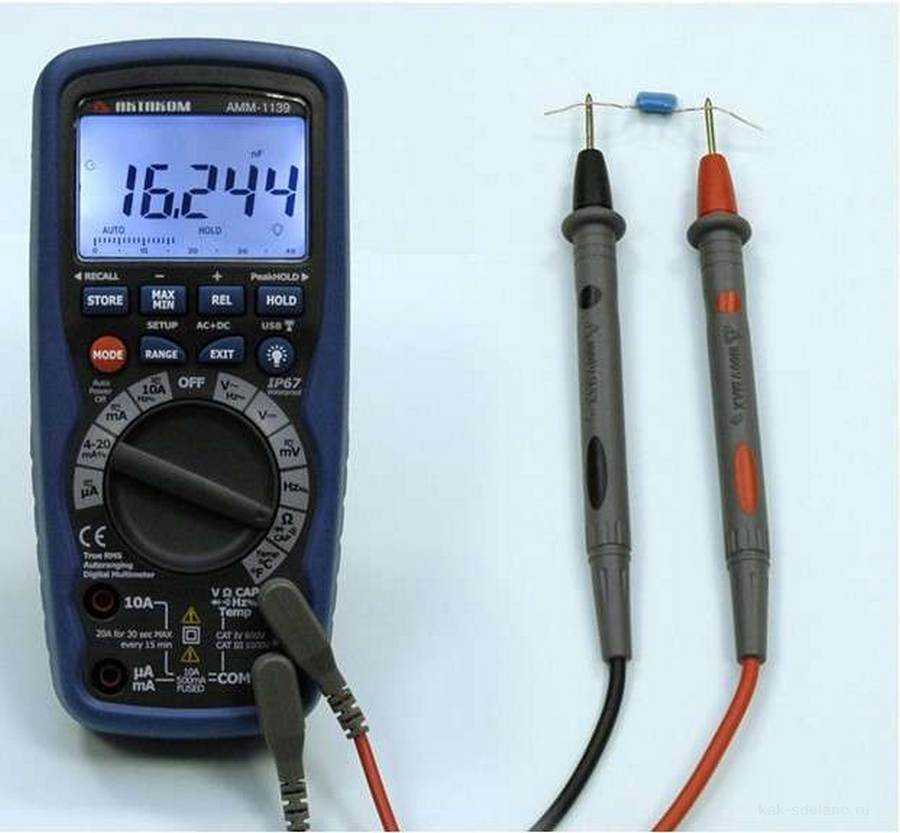

Проверка мультиметром конденсатора по науке

Режим замера емкости своими действиями очень схож с измерением сопротивления резистора.

Для его выполнения требуется установить центральный переключатель в соответствующее положение и воспользоваться кнопками управления.

Сама схема измерения осталась прежней.

Однако надо понимать, что измеряется емкостное сопротивления конденсатора за счет подачи на него сигнала от встроенного высокочастотного генератора. Происходит смещение синусоиды тока.

Образуемый при этом ток определяется, вычисляется и отображается на шкале прибора в единицах емкости C через формулу Xc. Частота сигнала генератора f уже задана.

Простая проверка мультиметром диода: за 2 шага

Прибор переводится в режим омметра или прозвонки, как и при измерении сопротивления резисторов.

Проверка мультиметром диода сводится к выполнению двух шагов, позволяющих оценить состояние полупроводникового перехода. Требуется пропустить через его контакты прямой и обратный ток в любой последовательности.

Для этого просто двумя концами омметра касаемся контактных вводов диода в одном положении, а затем переворачиваем его и повторяем процедуру. В одном положении исправный полупроводник пропустит через себя ток, а в другом — заблокирует его протекание.

Этого вполне достаточно. Если же ток проходит в обе стороны, то полупроводниковый переход закорочен, а когда тока нет ни в одну сторону, то наблюдаем внутренний обрыв. Эти случаи характеризуют повреждение диода, который остается только сдать в утиль.

Для облегчения монтажа и проверок полярность диодов маркируется прямо на корпусе различными способами: нанесением краской кольца, изображения диода, знаками + и —.

Проверка мультиметром транзистора: 2 типа

Для разных типов конструкций транзисторов, биполярного и полевого типа, используются свои методики.

Как проверить биполярный транзистор: 2 метода

Любой биполярный транзистор можно представить схемой из двух последовательно подключенных диодов. Если взять ее за основу, то останется только оценить исправность каждого полупроводника.

Подобное представление транзистора двумя диодами чисто условное, но оно значительно облегчает понимание происходящих процессов измерения.

Проверка мультиметром транзистора может выполняться двумя способами:

1. Измерением статического коэфиициента h31.
2. Ручной оценкой целостности полупроводниковых переходов.

В обоих случаях потребуется уточнить структуру транзистора: P-N-P или N-P-N. Она приводится в справочниках и определяется привязкой по форме корпуса. Иногда приходится действовать методом «тыка».

Измерение величины статического коэффициента h31

Для этого режима у цифрового мультиметра должно быть встроено специальное устройство с гнездами подключения hFE.

Но его может и не быть. Тогда исправность полупроводникового перехода придется выполнять вторым способом.

Гнезда hFE имеют маркировку для установки ножек транзистора определенной структуры и подписаны буквами, обозначающими E — коллектор, B— базу, C — эмиттер.

После установки транзистора в гнезда прибора и задания переключателем режима проверки на дисплее появляется цифровое выражение коэффициента h31.

Оно вычисляется автоматически по результатам измерения токов, протекающих через коллектор и базу после подачи на транзистор калиброванного напряжения от источника питания.

Ручная оценка целостности полупроводникового перехода транзистора

Сразу следует запомнить, что правил четкого расположения последовательности выводов и их маркировки нет. Каждый производитель все это выполняет по своему желанию.

Ниже привожу технологию проверки для исправного транзистора. Если есть дефекты, то полупроводниковый переход покажет иные результаты.

Последовательность работ:

1. Прибор переводится в режим омметра на шкалу килоомов. С красного щупа выдается на транзистор плюс, а с черного — минус постоянного напряжения.
2. Обращаем внимание на цифры дисплея: «1» означает очень большое сопротивление, аналог показания «∞» на стрелочном тестере.
3. Корпус транзистора рекомендую зафиксировать или запомнить в определенном положении, а оперировать только измерительными концами.
4. Попарно измеряем сопротивление между тремя выводами, обращая внимание на тот контакт, который покажет минимальный результат с двумя другими. Запоминаем его — это база.
5. Ставим один щуп на базу, а вторым измеряем сопротивление переходов между двумя остальными выводами. Затем меняем полярность подключения и повторяем замер. В каком-то одном положении будет «1», а в другом — цифры. Меньшее значение сопротивления соответствует коллекторному переходу, а большее укажет на эмиттер.
6. Обращаем внимание на направление открытия переходов коллектора и эмиттера на базу. Прямому типу p-n-p соответствует «минус» на базе, а обратному n-p-n — «плюс».

Внимание! У отдельных мощных силовых транзисторов переход между коллектором и эмиттером может показывать не «1», а какое-то определенное сопротивление. Это особенность их конструкции.

Как проверить полевой транзистор омметром

Принцип проведения замеров здесь тот же самый, что и в предыдущем случае, а схема полевого транзистора немного отличается от биполярного.

Три вывода называются исток, затвор и сток. Схему замещения для измерения представляем в виде соединения двух диодов и резистора Rси в плечах треугольника.

Полевой транзистор может быть выполнен с полупроводниковым переходом канала n-типа или p-типа проводимости.

Резистором Rси между выводами стока и истока мы обозначаем наличие проводимости с определенным значением сопротивления. При получении запирающего напряжения на контактах затвора у исправного транзистора канал «исток-сток» запирается.

Проверка мультиметром полевого транзистора сводится к замеру сопротивлений между его выводами. Вначале определяют его величину Rси между стоком и истоком. Она должна быть в пределах 400÷700 Ом, а при смене полярности подключения омметра немного измениться.

Далее замеряют сопротивление истока и стока относительно затвора по той же технологии, что я показал для проверки базы биполярного транзистора.

Направление тока через исправные диоды указывает на тип канала полупроводникового перехода.

Если возникает необходимость проверить биполярный или полевой транзистор внутри схемы без выпаивания, то необходимо внимательно проанализировать его схему подключения и обеспечить надёжный разрыв цепочек между выводами. Подключенные дополнительные шунты и сопротивления искажают результат.

Измерение температуры мультиметром: на что обращать внимание

Этот режим может быть реализован на разных конструкциях приборов в градусах Цельсия или Фаренгейта.

Замер осуществляется после подключения шнура термопары в соответствующие гнезда мультиметра и выбора режима измерения центральным переключателем.

Для работы с нагретыми жидкостями могут понадобиться специальные концы.

Обратите внимание на то, что температурный диапазон измерения прибора может иметь разные значения. В домашних условиях вполне достаточен верхний предел 200 градусов Цельсия.

Напоследок делюсь еще одним полезным советом. Если на мультиметре нет режима измерения температуры, а вам необходимо им пользоваться, то выход из такой ситуации есть.

Микросхема ЛМ-35 вполне надежно переводит величину нагрева в показатели напряжения. Замеряя на ее выходе вольты вполне можно судить о температуры среды, в которую она помещена.

Рекомендую также посмотреть видеоролик владельца Электронщик про мультиметры цифровые: как пользоваться ими. Он все объясняет на примере доступной, бюджетной модели.

Если же еще остались какие-то вопросы по измерениям или пользованию электронными приборами, то задавайте их в комментариях.

Основные принципы работы с мультиметром

В своей деятельности радиолюбителю придется -использовать множество контрольных приборов различного типа для тестирования, измерения и обнаружения неисправностей в электронном оборудовании

Мультиметр является универсальным прибором, который используется практически каждый день. Имеется два основных типа мультиметров для общего использования: аналоговые и цифровые.

Аналоговые мультиметры

В аналоговом мультиметре (тестер или стрелочный авометр – ампервольтомметр) применяется стандартная измерительная шкала с указателем. Значение напряжения, тока или сопротивления отсчитываются от позиции указателя на измерительной шкале. Определение показаний аналогового мультиметра очень похоже на определение времени по стрелкам на часах. В случае часов приходится интерполировать число секунд между маркировками минут. Точно так же при работе с аналоговым мультиметром нужно определять или оценивать фактическое значение путем интерполирования между маркировками напряжений, токов или сопротивлений на измерительной шкале.

Аналоговые мультиметры все еще широко используются, поскольку они недороги и надежны в работе. Их основным недостатком является то, что они имеют невысокую точность и большой разброс при измерениях. В большинстве случаев погрешность аналогового мультиметра составляет менее 2% от пределов измерения по шкале прибора, что вполне приемлемо в большинстве практических применений. Тем не менее во многих случаях желательны более точные измерения.

Цифровые мультиметры

Цифровой мультиметр подобен аналоговому в том отношении, что он также является универсальным измерительным прибором, способным измерять напряжение, ток и сопротивление. Основным отличием является то, что результаты измерений выводятся на индикаторную панель десятичной цифровой индикации. В большинстве цифровых мультиметров имеется жидкокристаллический индикатор (дисплей). Значение тока, напряжения или сопротивления выводится в виде десятичных цифр на семисегментные индикаторы. Индикация в более старых цифровых мультиметрах осуществляется с использованием индикаторов на светоизлучающих диодах.

В дополнение к удобствам, связанным с использованием десятичных дисплеев, цифровые мультиметры обеспечивают также более высокую точность измерений. Хороший цифровой мультиметр обеспечивает точность измерений 0,5-1% от фактического значения. Такие точные измерения предпочтительны при тестировании электронных схем, поскольку они дают наилучшую информацию о состояниях схем. Цифровые мультиметры имеют также более высокую разрешающую способность измерительной системы, что обеспечивает более высокоточные измерения.

Большинство мультиметров позволяют также измерять основные параметры транзисторов: коэффициент передачи тока базы h31э, обратный ток коллектора /ко и обратный ток эмиттера Iэо.

При использовании мультиметра для измерения напряжений синусоидальных сигналов необходимо иметь в виду, что представляемая на индикации величина является эффективным или среднеквадратическим значением. Необходимо знать также, что мультиметр имеет ограничение по высокой частоте. Это предельное значение частоты варьируется от прибора к прибору, однако оно не превышает обычно нескольких килогерц.

Опасность появлення ошибочных показаний

На всех цифровых мультиметрах стоят индикаторы, предупреждающие пользователя о том, что батарейка скоро разрядится. У многих дешевых приборов индикатор включается слишком поздно, когда в показаниях уже появились ошибки. Если результаты измерений вызывают подозрения, следует проверить состояние батарейки. При этом не стоит использовать мультиметр для проверки его собственной батарейки из-за опасности внутреннего короткого замыкания.

Измерения на разомкнутой цепи

При высоком входном сопротивлении цифрового мультиметра (приблизительно 10МОм) в режиме измерения переменных сигналов на индикаторе нередко появляется напряжение (иногда до 220 В), хотя измерительные щупы не присоединены. На самом деле так проявляется антенный эффект, обусловленный, как правило, работой расположенного поблизости мощного прибора. Если цель измерения – убедиться в отсутствии напряжения перед проведением работ на схеме, это будет существенной помехой. В подобных случаях надо использовать либо гальванометрический (неэлектронный) вольтметр, либо индикатор напряжения.

Режим короткого замыкания

На стадии наладки схемы иногда требуется выполнить временное замыкание двух точек, чтобы проверить работу управляющей схемы реле или светодиода в режиме короткого замыкания, прежде чем монтировать схему в корпус. Включение мультиметра, выполняющего функцию амперметра и рассчитанного на соответствующий ток, вполне заменяет рискованную процедуру замыкания проводов. Измерительные щупы обеспечат электрический контакт, в то время как предохранитель, включенный последовательно с амперметром, гарантирует безопасность этого временного соединения.

После подобных манипуляций, как и всегда после использования мультиметра в качестве амперметра, измерительные провода сразу необходимо переместить в гнезда вольтметра. Это дает гарантию того, что при следующем использовании мультиметра в схеме или, что еще хуже, в сети не произойдет случайное короткое замыкание.

Мегаомметр

Мегаомметр используется для измерения сопротивления изоляции проводов или кабелей с целью определения их пригодности к использованию. Следует отметить некоторые особенности при работе с мегаомметром. В нем вырабатывается высокое напряжение, и если в установке, где производится измерение, есть элементы, которые могут быть повреждены этим напряжением, например, конденсаторы и полупроводниковые приборы, то они должны быть отсоединены или их выводы закорочены.

Не допускается пользование загрязненным и покрытым влагой прибором, так как это может исказить показания. Перед измерением прибор должен быть проверен соединением концов его проводов при вращении рукоятки, при этом стрелка прибора должна показать «нуль», а при рассоединении проводов – «бесконечность». Чтобы прибор вырабатывал нужное напряжение, его рукоятку нужно вращать с частотой не меньшей, чем указана на щитке со шкалой.

Измерение емкости и индуктивности

В практических схемах измерителей напряжение треугольной формы прикладывается к измеряемой емкости, при этом ток, идущий через нее, имеет форму меандра и его амплитуда пропорциональна измеряемой емкости.

Рис. 1. Принцип измерения емкости (а) и индуктивности (б)

При измерении индуктивности через нее пропускается ток треугольной формы, падение напряжения на индуктивности имеет форму меандра и пропорционально ее величине. Измеряемая емкость и эталонный резистор подключаются в соответствии с рис. 4.5а, а измеряемая индуктивность – по схеме рис. 1.

Как пользоваться мультиметром

10 июня 2021 г.

Мультиметры — это потрясающие инструменты для ремонта бытовой техники, и их можно использовать для проверки всевозможных проблем, от перегоревшего предохранителя сушилки до двигателя оттайки в вашем холодильнике. Эксперты Asurion прошли обучение и имеют опыт ремонта всех крупных бытовых приборов, поэтому они являются признанными профессионалами в использовании мультиметра для диагностики и устранения проблем с электроникой. Вот их простое для понимания руководство о том, что такое мультиметр, для чего он нужен и как его использовать для ремонта ваших приборов.

Прежде чем начать, убедитесь, что к тому, что вы исследуете, не подключен ток. Тестирование приборов или компонентов, через которые проходит ток под напряжением, может быть опасным. Если вы беспокоитесь о том, что у вас может не быть квалификации для ремонта определенной детали или диагностики проблемы, запланируйте встречу с экспертом Asurion для получения помощи в тот же день.

Что такое мультиметр и как он работает?

Мультиметр — это устройство, используемое для измерения электрического тока в вашем устройстве. Это устройство обычно имеет дисплей, циферблат и два измерительных щупа, соединенных проводами: красный и черный. Он работает, используя эти датчики для подачи небольшого количества энергии через компонент, который вы тестируете, чтобы увидеть, есть ли полный путь для протекания электрического тока, что называется «непрерывностью». Мультиметр также измеряет «сопротивление» или то, насколько легко ток протекает через эту цепь. И большинство мультиметров также измеряют напряжение; это указывает, насколько сильное электричество проталкивается через цепь.

Как использовать мультиметр для проверки непрерывности

Большинство мультиметров измеряют непрерывность или наличие электричества в цепи с помощью индикатора, который гудит или издает звуковой сигнал. Вот как это сделать:

• Выключите прибор или отсоедините его от сети.
• Переместите шкалу мультиметра на настройку непрерывности. Обычно он состоит из пяти изогнутых линий, длина которых увеличивается.
• При измерении непрерывности один щуп должен быть подключен к порту мультиметра с маркировкой Ω, а другой — к порту с маркировкой COM.

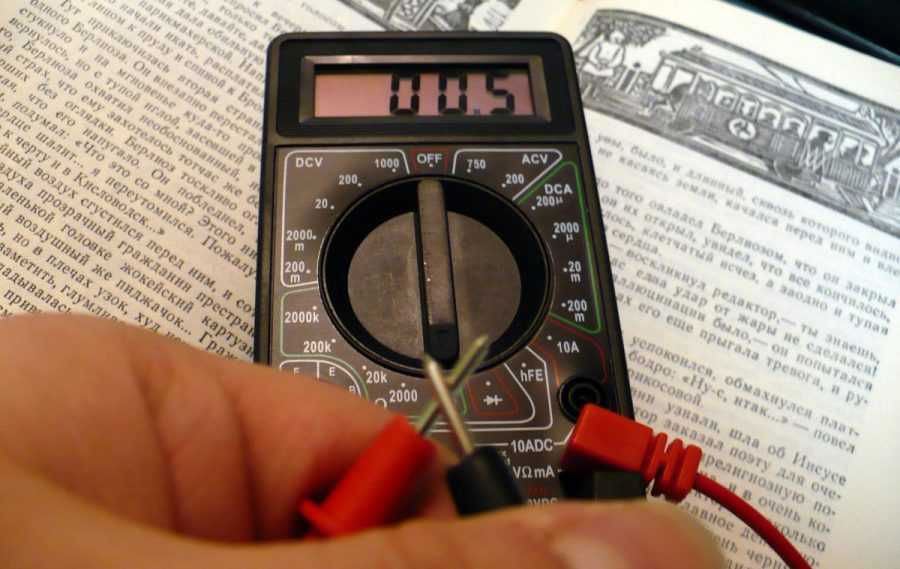

• Сожмите щупы вместе, чтобы проверить, правильно ли работает мультиметр.
• Когда они сжаты вместе, на дисплее должно отображаться 0,00 (то есть короткое замыкание). Когда вы раздвигаете щупы, они должны показывать либо 1, либо OL (что означает разомкнутый цикл или разомкнутая цепь).
• Найдите две точки, где провода соединяются с деталью, которую вы хотите проверить.
• Плотно вставьте металлические концы щупов в эти соединения, по одному щупу на каждое. Вы можете использовать любой зонд с любой стороны; цвет не имеет значения.
• Если две точки соединены электронным способом, ваш мультиметр укажет на это, как правило, звуковым сигналом.
• Если две проверяемые точки не соединены, мультиметр не будет издавать никаких шумов.

Нужна помощь?

Наши опытные специалисты Asurion быстро отремонтируют ваше устройство. А средний рейтинг клиентов в Google® составляет 4,8 звезды, поэтому вы можете доверять нам, и мы исправим ситуацию правильно.

График ремонта

Как пользоваться мультиметром для измерения сопротивления

• Выключите прибор и отсоедините его от сети.
• Снимите деталь с устройства или изолируйте ее, отсоединив все подключенные провода.
• Включите мультиметр и установите наименьшее значение сопротивления. (Настройки сопротивления обычно помечаются символом Ω.)
• При измерении сопротивления один щуп должен быть подключен к порту мультиметра с маркировкой Ω, а другой — к порту с маркировкой COM.
• Сожмите щупы вместе, чтобы проверить, правильно ли работает мультиметр. Когда датчики сжаты вместе, на дисплее должно отображаться 0,00 (или короткое замыкание). Когда вы раздвигаете щупы, они должны показывать либо 1, либо OL (что означает разомкнутый цикл или разомкнутая цепь).
• Найдите два разъема, где провода подключаются к вашей детали.
• Плотно наденьте металлические концы щупов на эти соединения, по одному щупу на каждое. Вы можете использовать любой зонд с любой стороны; цвет не имеет значения.
• Держите щупы мультиметра неподвижно до тех пор, пока на экране не появится показание. Если показания не отображаются, возможно, вам придется переместить диск вверх, чтобы перейти к следующему параметру.
• Запишите ваши показания, чтобы вы могли их интерпретировать.

Не уверены, что ваш мультиметр настроен на правильный уровень сопротивления? Если шкала вашего мультиметра находится в неправильном положении, вы получите один из двух следующих типов показаний:

1, OL или —

Если на дисплее отображается 1, OL (без обратной связи) или пунктирные линии (—), значение сопротивления слишком низкое. Поверните циферблат мультиметра на следующее максимальное значение, затем проверьте его еще раз.

Если он по-прежнему показывает 1 или OL, продолжайте увеличивать его, пока не получите показание, имеющее число больше 1. Если на дисплее отображается 1 или OL, независимо от того, какое значение сопротивления вы установили на мультиметре, вы, вероятно, имеете дело с неисправной деталью.

> 1

Если число на экране меньше 1, ваше сопротивление слишком велико. Поверните циферблат мультиметра до следующего минимального значения, чтобы получить точные показания. Продолжайте уменьшать настройку, пока не получите показания с полным числом.

Если вы просто проверяете проблемы с бытовой техникой, вам, скорее всего, нужно будет использовать только два самых низких значения сопротивления. Но если вы все еще не уверены, какую настройку использовать, вы можете попробовать переключиться на мультиметр с автоматическим выбором диапазона. Они не требуют каких-либо регулировок циферблата, поэтому вам не придется беспокоиться о настройке диапазонов вручную.

Есть два простых индикатора того, что с тестируемой деталью что-то не так.

• Если ваши показания сопротивления исчисляются миллионами, а вы ожидали, что они будут измеряться несколькими сотнями, это указывает на то, что деталь не работает должным образом.
• Если вы ожидаете более высокие показания, но получаете показания с небольшими числами при минимальной настройке сопротивления, это указывает на короткое замыкание в вашей части.

Приведенный ниже список можно использовать в качестве справочного материала для показаний сопротивления, но помните, что измерения сопротивления зависят от множества факторов, поэтому не зацикливайтесь на точных цифрах. Если ваше чтение примерно правильное, просто не совсем правильное, ваша часть, вероятно, работает правильно.

• Водяные клапаны: 2000–4000 Ом
• Насосы и небольшие двигатели: 50–200 ω
• Обогреватели: 20–40 Ом
• . Большие Моторы: 3–40 Ом
• . , переключатели и термостаты*: 0 или почти 0 Ом

*Подобные детали должны иметь низкое сопротивление, поскольку они пропускают питание, а не используют его.

Один простой план защиты для крупной бытовой техники в вашем доме

Забудьте все, что вы знаете о гарантиях, Asurion Appliance+ – это гораздо больше. Покройте все подходящие устройства — независимо от того, где вы их купили — и получите поддержку по устранению неполадок 24/7/365 менее чем за 1 доллар в день. Узнайте больше о покрытии Asurion Appliance+ и о том, как вы можете получить полную надежную защиту.

ПОДЕЛИТЕСЬ ЭТОЙ СТАТЬЕЙ

Как проверить работоспособность мультиметра и советы по его правильному использованию

Мультиметры — это очень удобное электрическое испытательное оборудование, и, как следует из названия, они могут измерять различные параметры, такие как напряжение , , сопротивление , , ток и многие другие. Помимо этого, его также можно использовать для отладки неисправных схем, изучения электронных конструкций других людей и даже для тестирования батареи. Отсюда и название «мультиметр». Но как пользоваться мультиметром? Этот урок покажет вам, как вы можете проверить, работает ли ваш мультиметр, и если он работает, я также дам вам несколько советов о том, как использовать это устройство. Итак, давайте сначала начнем с проверки, работает ли мультиметр или нет.

Итак, первое, что нужно проверить, работает ли ваш мультиметр, это просто повернуть диск из выключенного положения в любое другое положение, и вы должны увидеть там какой-то дисплей. Есть две вещи, которые вы должны проверить, одна из них, если ваш дисплей работает, это означает, что ваш мультиметр включен.

Теперь, если ваш дисплей ничего не показывает, есть две возможности. Во-первых, ваша батарея могла разрядиться, поэтому откройте корпус, и вам придется заменить батарею. Во-вторых, у тебя мог перегореть предохранитель. Итак, вам нужно снова открыть корпус и заменить предохранитель. После проверки батареи вы можете проверить, правильно ли работают ваши поводки.

Для этого переведите мультиметр в режим непрерывности. У каждого мультиметра есть режим непрерывности, который вы можете определить по символу непрерывности (что-то вроде звуковой волны). Как только вы переведете мультиметр в режим непрерывности, возьмите эти два щупа и соедините их вместе. Когда вы это сделаете, вы должны услышать непрерывный звуковой сигнал. Это означает, что между обоими выводами имеется правильное соединение, и ваш мультиметр работает. Итак, как только вы это сделаете, вам может быть почти 90% уверен, что ваш измеритель работает нормально, и вы можете приступить к измерению напряжения, тока, резистора или чего-то еще.

Если ваш дисплей работает. И если вы не слышите звук непрерывности, это означает, что с вашими проводами возникла проблема, и вам нужно заменить провода. Теперь, если ваш мультиметр работает, вот несколько советов, которые вы можете использовать, чтобы убедиться, что вы всегда используете это устройство безопасно.

В этом разделе мы обсудим, как безопасно использовать мультиметр для различных приложений.

• При измерении напряжения переменного тока не прикасайтесь к наконечникам щупов, пока они все еще подключены к соответствующим точкам электрической цепи. Это необходимо для предотвращения короткого замыкания в цепи, которое может привести к возникновению искры или пламени, которые могут нанести вам вред.
• Не используйте измерительные провода, если защитная изоляция проводов или щупов сломана или повреждена. Ваши пальцы могут коснуться проводника зонда, что может привести к поражению электрическим током.
• Знайте, что не все мультиметры поддерживают измерение переменного тока. Поэтому никогда не измеряйте переменный ток мультиметром, который не поддерживает измерение переменного тока, иначе вы повредите свой измеритель.
• Вы всегда должны быть осторожны с тем, куда вы кладете щупы при измерении тока. Черный щуп всегда должен идти в com-порт. Теперь, что касается красного щупа, вы можете использовать его в этих двух местах. Один из них можно использовать для измерения напряжения и тока в миллиамперах. И если вы измеряете ток больше, чем в миллиамперах, если вы измеряете его в амперах, вам нужно использовать пробник для другого порта, как показано на рисунке.
