Монтаж узлов кровель при монтаже полимерных мембран LOGICROOF. Примыкания к трубе и проходам малого диаметра на кровле

Важно!

Для выполнения надежного и долговечного примыкания рекомендуется использовать проходки круглого или квадратного сечения для металлических конструкций, установленных на кровле.

Укладка мембраны вокруг трубы

Закрепите мембрану к основанию вокруг трубы.

Отметьте маркером место соприкосновения мембраны и трубы.

Разрежьте мембрану, прислонив полотно к трубе.

Подрежьте мембрану у основания трубы, как показано на фото.

Закрепите торец полотна мембраны к основанию и закруглите углы ножницами

Приварите заплатку на место разреза полотна (заплатка условно показана зеленым цветом).

Проверьте качество выполненных швов пробником.

Примыкание к трубе с помощью готового элемента

Для быстрого и качественного примыкания к трубе используйте соответствующий готовый элемент из ПВХ.

Срежьте верхнюю часть элемента по диаметру трубы. На ширину невостребованных диаметров выполнить обмотку трубы геотекстилем для исключения провисания.

Наденьте элемент на трубу и точечно прихватите его в нескольких местах к основанию.

Снимите фаску с краев заплатки на ширину сварного шва (не менее 30 мм).

Приварите «юбку» готового элемента по «кругу» с помощью тефлонового или силиконового прикаточного ролика.

Проверьте качество сварного шва с помощью пробника.

Заполните примыкание готового элемента к трубе полиуретановым герметиком ТЕХНОНИКОЛЬ.

Затяните место примыкания металлическим хомутом. Обработайте швы жидким ПВХ ТЕХНОНИКОЛЬ.

Важно!

Запрещается применять пластиковые хомуты для стягивания ПВХ мембраны.

Примыкание к трубе из неармированной мембраны

Вырежьте круглую заготовку из неармированной мембраны V-SR (условно показана желтым цветом) таким диаметром, чтобы на 40 мм перекрывать установленный крепеж.

Сложите заготовку пополам и прикатайте место сгиба роликом. Затем сложите вчетверо и прикатайте место сгиба.

Отрежьте вершину заготовки ножницами так, чтобы получилось внутреннее отверстие на 50 мм меньше диаметра трубы.

Нагревайте заготовку с обеих сторон вокруг отверстия с помощью фена до тех пор, пока мембрана не станет пластичной.

Для облегчения надевания заготовки на трубу, можно растягивать внутреннее отверстие пальцами.

Не давая заготовке остыть, быстрым движением с силой наденьте ее на трубу и прикатайте основание «юбки» латунным роликом.

Приварите место перехода с вертикали на горизонталь с помощью фена, прикатывая латунным роликом. Снимите фаску с края заплатки на ширину сварного шва (не менее 30 мм).

Приварите внутреннюю часть заготовки к основной мембране с помощью ручного фена.

Окончательно приварите заготовку по внешнему краю. Проверьте качество сварки с помощью пробника.

Вырежьте из неармированной мембраны V-SR полосу шириной 30-40 см. Длина полосы должна быть больше длины окружности трубы на 4 см, чтобы обеспечить нахлест для получения сварочного шва.

Оберните заготовку вокруг трубы, притяните ее пальцами и прихватите в нескольких местах внутри нахлеста с помощью ручного фена. Используйте узкую насадку шириной 20 мм.

Снимите заготовку с трубы и закруглите ножницами нижний угол мембраны в нахлесте.

Проварите нахлест ручным феном, прикатывая тефлоновым или силиконовым роликом.

Для облегчения работы (особенно в случае большого количества труб одинакового диаметра) можно использовать для сварки шва горизонтальную вспомогательную трубу.

Разогревайте феном небольшой участок нижней части заготовки, пока мембрана в этом месте не станет пластичной.

Разогревайте феном небольшой участок нижней части заготовки, пока мембрана в этом месте не станет пластичной.

Растягивайте разогретый участок, держа руками, как показано на фото. Затем начинайте разогревать и растягивать соседний участок, пока не получите «юбку» из растянутой мембраны по всей окружности заготовки. Величина «юбки» на горизонтали должна составлять 20 мм.

Наденьте заготовку на трубу. Приварите «юбку» к горизонтали.

Заполните примыкание готового элемента к трубе полиуретановым герметиком ТЕХНОНИКОЛЬ.

Затяните место примыкания металлическим хомутом.

Проверьте качество выполненных швов пробником. Обработайте швы жидким ПВХ ТЕХНОНИКОЛЬ.

Устройство примыкания кровли к трубе

Содержание

• Особенности создания примыкания
• Расположение примыкания
• Как произвести герметизацию трубы
• Дымоход и отделочный материал крыши

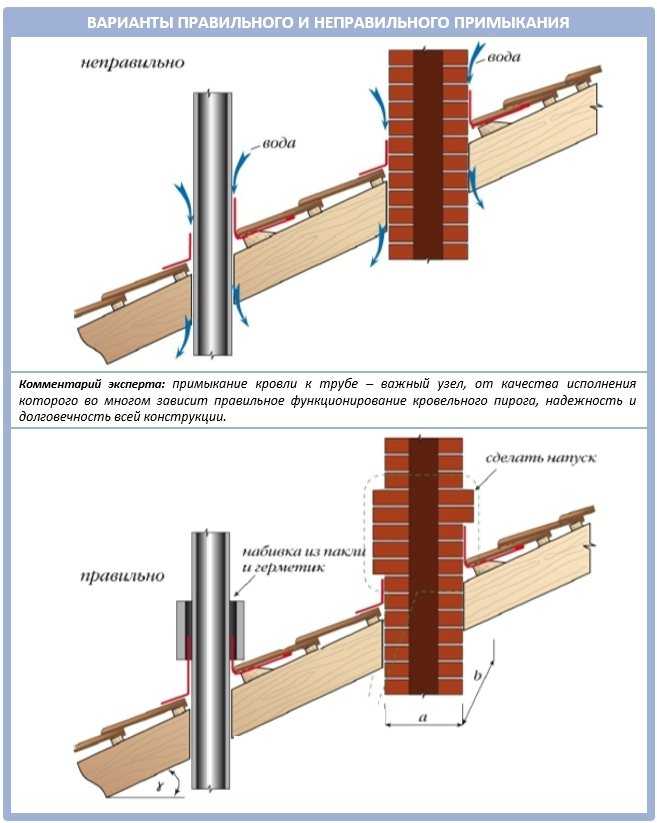

От того, насколько правильно кровля будет примыкать к трубе, зависит эффективность функционирования кровельного пирога. Если не соблюдать правила выполнения работ на данном этапе, через щели около трубы под отделочный материал может начать проникать влага, что приведет к разрушению элементов кровли.

Особенности создания примыкания

Устройство примыкания кровли к трубе может выполняться различными способами. Выбор определенного варианта зависит от того, какие изделия используются во время отделки. Также учитывается форма дымохода, его расположение и материал, из которого он изготовлен. Часто используются готовые конструкции для защиты примыканий от осадков.

Проще всего производить гидроизоляцию дымохода, который установлен в самой высокой точке кровли. Это обусловлено тем, что снег не скапливается за трубой и влага не может проникнуть под кровлю. Но многие владельцы загородных домов устанавливают трубу немного ниже конька. Это связано с тем, что при создании традиционно двускатной крыши такой вариант более удобен.

Дымоходы прямоугольной формы могут устанавливаться между стропилами или с прерыванием конькового бруса при создании стропильной системы наслонного типа. В таком случае требуется установка дополнительных укрепляющих элементов крыши.

Также достаточно легко гидроизолировать примыкание трубы к кровле в случае, если она находится на небольшом расстоянии от конька. Сложнее всего произвести гидроизоляцию в случае, когда дымоход располагается в нижней части ската. В таких случаях требуется установка специальной скатной конструкции.

Трубу не стоит устанавливать на пересечении с ендовой, так как это значительно усложняет герметизацию стыков.

Расположение примыкания

Согласно строительным нормативам обустройства дымоходов может производиться в нескольких местах кровли. Во время выведения трубы стоит учитывать следующие параметры:

1. Дымоход должен устанавливаться таким образом, чтобы он возвышался над коньком не менее, чем на 50 см, если этот элемент конструкции располагается не дальше 150 см от конька.
2. Если же труба выводится на расстоянии в пределах от 150 до 300 см от конька, она может находиться с ним на одной высоте.
3. В случае, когда труба располагается дальше, чем на 300 см, он располагается в уровень с коньком или же ниже его. Но при этом нельзя производить монтаж ниже линии, проведенной относительно горизонта под углом 10 градусов.

Все остальные правила насчет расположения дымохода не являются регламентированными, поэтому во время проведения работ следует полагаться на опыт профессиональных строителей. Чтобы правильно расположить все элементы кровли, защищающие примыкание от влаги, необходимо посмотреть на различные фото, изображающие установку «фартука».

Многие владельцы домов, которые занимались строительством самостоятельно, рекомендуют производить выведение трубы как можно ближе к коньку. Это связано с несколькими причинами:

• в таком месте легко организовать примыкание;
• благодаря тому, что скат над трубой является небольшим, там не образуется большое количество снега.

После определения наиболее оптимального места, в котором следует расположить трубу, необходимо узнать, как закрепить покрытие, чтобы оно надежно защищало стыки.

Как произвести герметизацию трубы

Сложнее всего организовать примыкание в случае, когда кровля состоит из нескольких слоев гидро- и пароизоляторов. Надежнее всего должен быть защищен утеплитель, так как при воздействии влаги он теряет свои свойства.

Во время проведения работ необходимо учитывать строительные норма, согласно которым нужно свести к минимуму риск возгорания. Для этого кровельный пирог должен располагаться на расстоянии не менее 15 см от дымохода. Для обеспечения защиты кровли и предотвращения возгорания материалов вокруг нее создается защитный короб, который может быть сделан из стропильных ног по сторонам от трубы или путем закрепления поперечных балок на стропилах.

После проведения таких работ труба ограничивается деревянным коробом. Для того, чтобы защитить кровельный пирог, необходимо внутреннее пространство заполнить материалом, который не деформируется по действием высокой температуры. В большинстве случаев используется базальтовая вата. Этот материал не подвержен воздействию влаги и при этом позволяет укладывать гидроизоляцию вокруг трубы.

Примыкание гидроизолирующих и пароизолирующих материалов к трубе осуществляется стандартным методом:

• сначала полотна нарезают в форме конверта
• после этого их края доводятся к поперечным балкам
• фиксация материала происходит при помощи скоб или гвоздей
• пароизоляция закрепляется основанием каркаса, который необходим для закрепления отделки чердачного помещения.

В точках, где кровля примыкает к стенам короба, необходимо защитить утеплитель от действия влаги. Для этого используется специальная лента или клей. В случае, если внешние стенки дымохода не нагреваются выше 60 градусов, можно подводить кровельный пирог вплотную. Но перед началом работ необходимо убедиться, что температура не является более высокой. Если труба будет нагреваться сильнее, это может привести к деформации кровли и появлению протечек.

Перед изоляцией трубы нужно создать дренажный желоб по гидроизоляционной пленке. Это необходимо для отвода влаги, которая будет попадать под кровельный материал.

Дымоход и отделочный материал крыши

Перед началом проведения работ по гидроизоляции примыкания трубы к кровле необходимо учесть, что выбор определенного варианта зависит от формы дымохода.  Также учитывается и вид материала, используемого для отделки крыши.

Выводя дымоход через кровельную систему, необходимо организовать эффективный сток воды, скатывающейся как по кровле, так и по стенкам трубы. Если труба выполнена из бетона или кирпича, а сечение является круглым, гидроизоляция выполняется материалами, продающиеся в комплекте с отделочным. Например, многие кровельные материалы продаются с клеящей лентой. Ее необходимо зафиксировать на трубе металлической планкой. Чтобы полностью защитить стык фартука с трубой, необходимо использовать герметик.

При использовании мягкой кровли примыкание создается подобным образом, но вместо пленки применяется ендовый ковер или же ряд черепицы, который заводится на стенки трубы. При гидроизоляции кровли из металлочерепицы происходит создание фартука из металлических листов. При этом стоит учитывать, что данные материалы должны иметь такой же оттенок, как и остальная кровля.

Стоит отметить, что если ширина дымохода больше 80 см, то со стороны конька нужно сделать разуклонку. Это необходимо для более эффективного отвода влаги и снега от примыкания дымохода. Создается разуклонка из того же материала, что и основная кровля. Если такие работы не будут произведены, даже эффективно герметизированные стыки могут начать протекать из-за большого количества влаги.

Так как широкая труба может быть причиной плохой вентиляции утеплителя, необходимо установить дополнительные отверстия, необходимые для вентилирования кровли. Перед проведением работ необходимо оштукатурить поверхность дымохода. Если такие действия осуществлять после гидроизоляции примыкания, можно повредить кровельный материал.

Стоит отметить, что многие круглые дымоходы уже имеют утеплитель, поэтому их установка производится с использованием готовых фартуков из металла. Именно поэтому такие изделия и выбираются многими владельцами загородных домов, которые выполняют все работы собственными руками.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Анатомия крыши: 14 общих частей крыши

Не знаете, из чего состоит крыша, кроме черепицы? Используйте нашу пронумерованную схему крыши, чтобы ознакомиться с общими частями крыши и ее слоями, чтобы вы могли уверенно общаться со своим кровельным подрядчиком во время вашего следующего кровельного проекта.

Схема: Анатомия крыши – общие части и слои жилой крыши с битумной черепицей

Какие общие части крыши?

1. Конек крыши: Конек крыши или конек крыши — это горизонтальная линия, проходящая по всей длине крыши в месте пересечения двух плоскостей крыши. Это пересечение создает самую высокую точку на крыше, иногда называемую пиком. Вальмовая и коньковая черепица специально разработана для этой части крыши.
2. Вентиляционное отверстие конька: Вентиляционное отверстие конька представляет собой вытяжное вентиляционное отверстие, которое проходит горизонтально вдоль вершины крыши, позволяя теплому влажному воздуху выходить с чердака. Воспользуйтесь нашим калькулятором вентиляции, чтобы рассчитать потребность в вентиляции чердака и определить, какой объем вытяжной вентиляции вам потребуется для надлежащей вентиляции крыши и чердака.
3. Обшивка: Обшивка представляет собой металлический материал, устанавливаемый в местах стыков, вокруг дымоходов и любых слуховых окон или световых люков для предотвращения проникновения воды. Вы можете распознать вспышку по металлическим ступеням лестницы рядом с дымоходом или боковыми стенами на крыше.
4. Вальма: Вальма на крыше представляет собой пересечение двух плоскостей крыши, которые встречаются, образуя наклонный гребень, идущий от вершины к карнизу. Вальмовая и коньковая черепица специально разработана для этой части крыши.
5. Кровельный настил: Кровельный настил представляет собой несущую основу для кровельной системы и обычно изготавливается из дерева или фанеры.
6. Кровельная подложка: Подкровельная подложка представляет собой слой материала, обычно синтетического или войлочного, который обеспечивает дополнительную защиту верхней части настила крыши и под черепицей. Синтетическая подкладка помогает отталкивать влагу и обеспечивает защиту от проникновения воды. Синтетическая подложка становится все более популярным материалом вместо войлока благодаря проверенным характеристикам водостойкости и долговечности.
7. Долина крыши: Долина крыши представляет собой V-образное пересечение двух наклонных крыш, соединяющихся под углом для обеспечения стока воды.
8. Многослойная архитектурная черепица: Многослойная архитектурная битумная черепица содержит более одного слоя выступов, которые придают кровле размеры, эксплуатационные характеристики и долговечность. Архитектурную черепицу иногда называют трехмерной черепицей или ламинированной черепицей. Противоположностью архитектурной черепицы является черепица с тремя выступами, которая изготавливается в виде одного слоя выступов и выглядит плоской или без размеров ламинированной черепицы.
9. Фронтон крыши: Фронтон крыши представляет собой треугольную секцию внешней стены на пике крыши между наклонной крышей и карнизом. Фронтон крыши иногда называют граблями.
10. Металлический капельник: Металлический капельник представляет собой узкую полосу из некоррозионного металла, используемую на скатах и ​​карнизах для отвода капающей воды путем облегчения стока воды для защиты нижней части стены.
11. Мансардное окно : Мансардное окно представляет собой приподнятую часть крыши. Мансардные окна обычно содержат окно, которое выступает вертикально через скат крыши.
12. Защита от льда и воды: Защита от воды и льда представляет собой самоклеящийся гидроизоляционный материал, устанавливаемый вдоль карнизов, ендов, боковых стен и других уязвимых мест для защиты от повреждений льдом и дождя, вызванного ветром.
13. Карниз: Карниз — это нижняя граница крыши, выступающая за стену, обычно расположенная на первых трех футах крыши.
14. Вентиляционное отверстие под карнизом: Вентиляционное отверстие под карнизом — это воздухозаборные вентиляционные отверстия, расположенные под карнизом крыши, которые помогают направлять прохладный сухой воздух на чердак. Опять же, вы можете использовать наш калькулятор вентиляции, чтобы рассчитать свои потребности в вентиляции чердака и определить, сколько приточной вентиляции вам потребуется для правильной вентиляции вашей крыши и чердака.

Теперь, когда вы знакомы с основами анатомии крыши, везде, куда бы вы ни повернулись, вы начнете замечать слуховые окна и фронтоны. Что еще более важно, вы будете готовы вести информированный разговор со своим кровельным подрядчиком, когда придет время для вас, чтобы получить новую крышу.

Чтобы узнать больше о слоях кровли и компонентах, составляющих полную кровельную систему, посетите наш раздел сайта Total Protection Roofing System® или обратитесь за дополнительной информацией к своему подрядчику. Нужен кровельный подрядчик? Найдите подрядчика по кровельным работам рядом с вами в сети подрядчиков по кровельным работам Owens Corning.
