правильное прилегание кровельного покрытия вокруг дымохода

К выведенным через скатную кровлю дымоходам предъявляют определенные требования как инженеры по работе с каминным и котельным оборудованием, так и специалисты-кровельщики.

В данной статье мы рассмотрим, как выполняется примыкание трубы к кровле, в какой именно точке крыши лучше всего размещать дымоход, насколько высоким он должен быть и как правильно оборудовать место, где труба проходит через пирог и покрытие кровли.

Труба на крыше

Содержание

1. Расположение примыкания
2. Дымоход и пирог кровли
3. Дымоход и кровельный материал

Расположение примыкания

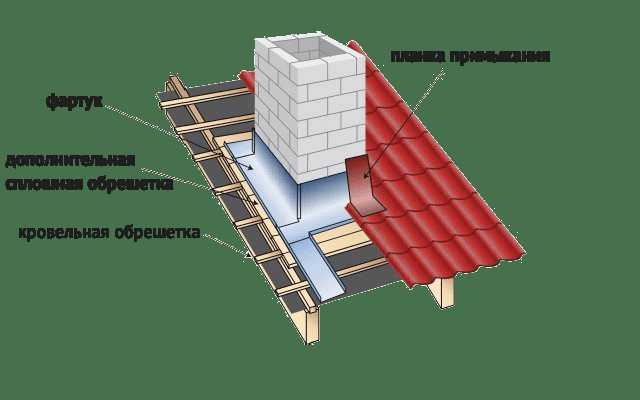

Схема устройства примыкания

Согласно СНиП 41-01-2003, включающим в себя нормативную базу по дымоходам, четкая регламентация расположения дымовой трубы отсутствует.

Четкое определение есть только для ее высоты:

• Высота должна составлять как минимум 50 сантиметров над коньком, если труба расположена удалена от него не более, чем на 1,5 м;
• Должна быть равной или выше конька, если располагается на расстоянии от 1,5 до 3 м;
• При нахождении далее чем в 3 метрах от конька, труба должна быть расположена на одном уровне или выше линии, условно проведенной вниз от конька под углом в 10° относительно горизонта.

При решении остальных связанных с расположением дымоходов и устройством таких элементов, как примыкание кровли к дымоходу вопросов приходится полагаться только на мнение специалистов.

Выпадение конденсата может происходить как внутри трубы, так и на ее конце или на служащем для ее защиты от осадков зонтике. Главная опасность конденсата состоит в том, что на морозе он образует наледь, существенно ухудшающую тягу в котле или камине.

Более того, стекание конденсата по наружным поверхностям дымохода ухудшает внешний вид и сокращает срок службы как трубы, так и материала кровли дома.

Вывод дымохода на крышу лучше всего оборудовать в районе конька по двум причинам:

• Здесь проще выполнить примыкание кровли к дымовой трубе;
• Отсутствуют снеговые карманы, сводя к минимуму риск возникновения протечек.

Дымоход и пирог кровли

Выход дымохода

Довольно часто поднимается вопрос о том, как обустроить примыкание кровли к трубе дымохода в случае утепленной кровли, представляющей собой пирог из нескольких слоев (тепло-, паро- и гидроизоляция).

В данном случае защита утеплителя (чаще всего стекловата или базальтовая вата) от наружной влаги и водяных паров обеспечивается непрерывными по всей площади крыши слоями гидро- и пароизоляции.

При этом, согласно СНиП, пожарная безопасность обеспечивается, когда расстояние между внешними поверхностями дымоходов и элементами кровли из воспламеняющихся материалов следует делать как минимум 13-25 см (зависит от типа используемой трубы).

Оптимальным решением является отделение зоны, примыкающей к дымовой трубе, от остальной кровли:

• При помощи стропильных ног по бокам от дымохода;
• Креплением поперечных балок на стропила – снизу и сверху от трубы.

Таким образом, создается отдельный короб для прохождения трубы через крышу, причем расстояние от балок и стропил выбирают в соответствии с требованиями СНиП. Кровля вокруг трубы заполняется негорючим теплоизоляционным материалом (обычно это плотная каменная вата).

Данный утеплитель меньше подвержен действию влаги, чем обычный утеплитель в пироге кровли, который чаще обладает средней плотностью. Благодаря этому вокруг трубы дымохода необязательно укладывать гидро- и пароизоляцию.

Примыкание пленок к данному коробу выполняется обычным способом:

1. Надрезают полотна в виде конверта;
2. Доводят полотна до края поперечных балок или стропил;
3. Крепят к ним при помощи скоб или гвоздей;
4. Прижимают гидроизоляцию брусками обрешетки и контробрешетки;
5. Пароизоляция прижимается при помощи каркаса – основания под материал отделки мансарды.

Важно: максимальная защита утеплителя от влаги достигается герметичным уплотнением точек примыкания пленок к деревянным элементом короба при помощи специальных лент или клеевых составов.

Существует также мнение о том, что температура внешней поверхности дымохода в точке прохода через кровлю не достигает 60°, что не является опасным для пленок. Благодаря этому возможно подведение пленок прямо к трубе с подклеиванием стыков скотчем.

Кроме того, в гидроизоляционном слое над трубой следует выполнить дренажный желоб, отводящий от нее воду, проникающую под крышу.

Дымоход и кровельный материал

Монтаж примыкания

Узлы прохода труб через крышу различают по форме, которую имеет сечение дымохода (круглое, квадратное и прямоугольное), а также по типу материала кровли. Основные правила при этом одинаковы для всех факторов.

Выводя трубу через покрытие, следует обеспечить отведение воды как стекающей по скатам, так и по стенкам данной трубы, для чего вокруг дымохода устраивают фартук. Если наружные стенки трубы изготовлены из бетона или кирпича, а сечение – квадратное или прямоугольное, фартук выполняется из комплектующих к материалу кровли.

Например, в комплекте ряда материалов имеется эластичная лента с клеящим покрытием на обратной стороне.

Важно: оштукатуривание дымовых труб рекомендуется производить до того, как уложен кровельный материал, во избежание его пачканья и повреждения;

Данная лента приклеивается одним краем к кровле, другим – к трубе. Верхняя ее часть прижимается при помощи металлической изогнутой планке, которая крепится напрямую к дымоходу или к выполненной на нем заранее штробе дюбелями. Отбортовка планки покрывается кровельным герметиком, полностью исключающим проникновение под ленту воды.

Аналогично выполняется примыкание для кровли из гибкой черепицы, отличие в том, что вместо ленты применяется ендовой ковер или рядовая черепица, заведенная на дымоход. Для металлочерепицы отличие заключается в том, что для изготовления фартука используются гладкие листы, цвет которых совпадает с цветом материала кровли.

Важно: в случае, когда ширина дымохода составляет более 80 см, со стороны кровельного конька выполняется разуклонка, представляющая собой маленькую двускатную кровлю, отводящую снег и дождевую воду от верхней части дымохода.

Для ее изготовления используется тот же материал, что и для самой кровли.

Следует учитывать, что создание слоев паро-, гидро- и теплоизоляции, а также обеспечение вентиляции деревянного основания и утеплителя в данной конструкции затрудненно.

Необходимо заметить также, что широкий дымоход препятствует проветриванию утепленной кровли. В связи с этим на скатах устанавливаются дополнительные элементы вентиляции (аэраторы, вент-черепицы и т.д.).

Современные круглые дымоходы представляют собой обычно теплоизолированные трехслойные конструкции, снабженные наружной трубой из нержавеющей стали. Их примыкание к кровле обустраивается с помощью готовых изделий, таких как проходы кровли в виде основания – стального плоского листа, который присоединяется к фартуку-колпаку, внутри которого и проходит сам дымоход.

Кровельный проход может быть также изготовлен самостоятельно и металлического плоского листа. В обоих случаях его следует жестко закрепить только к кровельной конструкции, к дымоходу жесткое крепление не допускается во избежание повреждения элементов в процессе усадки кровли и при температурных расширениях-сжатиях трубы.

В точке стыка фартука и трубы на дымоход одевается стальной хомут (юбка), иногда с термостойкой эластичной прокладкой, препятствующей проникновению осадков под фартук.



Обустройство правильного примыкания требуется как для безопасности жилища, так и для обеспечения его надежности, комфортности и долговечности. Обустраивая такое примыкание, главное – соблюдать требования СНиП и учитывать мнения специалистов по возникающим вопросам.





Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Примыкание кровли к трубе: особенности конструкции

Примыкание крыши к трубе – существенный узел, от качества выполнения которого в большинстве случаев подчиняется правильное функционирование кровельного пирога, прочность и долговечность всей конструкции.

Особенности монтажных работ дымо отвода

Устройство примыкания крыши к трубе может делаться по разным разработкам, с применением материалов, подходящих виду покрытия для кровли. Принцип покрытию герметиком соединения конечного настила с отвесными системами, также дымоходной трубой, устанавливается в процессе работ над проектом кровли. Требуется учесть не только вид покрытия для кровли, но и место размещения дымо отвода, его форму и материал, из какого он сделан. Во многих случаях вполне можно применение готовых систем и штатных компонентов для водоизоляции примыканий.

Легче всего гидроизолировать дымотвод, установленый в достаточно высокой точке скатной кровли – в этом варианте нет опасности собирания снега за трубой, что приводит к разгерметизации примыкания и попадания влажности вовнутрь кровельного пирога. Дымотвод прямоугольной формы, проходящий через конек кровли, может устанавливаться между стропильными фермами висячего типа, или с прерыванием конькового бруска в конструкции с наслонными стропилинами и монтажом добавочных опор.

Очень просто можно гидроизолировать примыкание крыши к дымовой трубе, разместившейся не очень много ниже конька. Существенно тяжелее оборудование трубы снизу ската. В этом варианте для защиты дымо отвода от схода снежных масс и собирания снега позаду трубы часто необходимо установить специализированную скатную систему с разжелобком.

Не рекомендуют установка дымо отвода в пересечении с ендовой (внутренним углом, образованным скатами сложной кровли), потому что неминуемы солидные осложнения при покрытию герметиком примыканий к крыша.

Оборудование узла прохода через кровлю

Надежное примыкание крыши к трубе можно сделать только при условиях, что каркасная рама крыши собой представляет жёсткую систему, на какой одинаково делится нагрузка от покрытия и воздействий извне. Если дымотвод ставится без нарушение цельности обрешетки, то жесткость внешнего настила, сделанного из листовых материалов, сможет помочь обеспечить монтаж специализированной кровельной проходки с основой в виде листа металла.

Сооружение прямоугольного дымо отвода в большинстве случаев связано с потребностью выборочного разборки обрешетки. В большинстве случаев понадобится убрать часть стропильной ноги. Чтоб не пострадала несущая способность системы стропил, вокруг дымо отвода устанавливается специализированный каркас из дерева, на который крепится водоизоляционный и пароизоляционный слой кровельного пирога. Полотно водоизоляции жмётся обрешеткой и контробрешеткой, пароизоляция – компонентами каркаса для установки облицовки помещения под кровлей.

Размер зазора между каркасом и дымоходом обязан отвечать условиям СНиП, он наполняется негорючим термоизолятором – каменной ватой.

Система кровельного пирога обязана быть постоянна по всей территории кровли.

При обустраивании узла прохода дымо отвода через кровлю большое внимание уделяют покрытию герметиком соединения трубы и кровельного материала. Нужно обеспечить водоотвод, стекающей по кровельному скату и самой трубе. В большинстве случаев при исполнении примыкания нужен монтаж фартука.

Примыкание черепичной крыши к дымоходу

Примыкание крыши к дымоходу часто создается с применением фартуков, созданных именно для конкретных материалов для кровли и продающихся в виде набора составляющих. Керамическая и цементно-песочная черепица укомплектовывается гибкими лентами, сделанными из сплава алюминия и наделёнными клеящим слоем на одной из сторон.

Чтоб покрывать герметиком примыкание, эластическая лента клеится вдоль соединения, при этом одной половиной она примыкает к трубе, а второй – к кровле, повторяя изгибы черепичного покрытия. Потом часть сверху ленты требуется закрепить профильной металлической планкой. Чтобы это сделать применяются термоустойчивые дюбеля. Установочные места элементов крепежа и стык планки с трубой обязательно отделываются герметиком.

Примыкающий узел крыши из эластичной черепицы подготавливается по такой же ноу-хау, но взамен гибкой ленты из металла ложится ендовой ковер или рядовая черепица, какая была заблаговременно заведена в дымотвод.

Примыкание металлочерепичной крыши

Если крыша сделана из металлической черепицы, в большинстве случаев используется герметизирующий фартук, сделанный с применением нижних и верхних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и выделить ее верхнюю кромку. По линии маркировки создается штроба, глубина какой обязана составить не меньше 1,5 см. По завершении работы следует убрать пыль и вымыть штробу водой.

Оборудование внутреннего фартука начинается с нижней стены дымо отвода.

Планки устанавливаются с нахлестом в 15 см, чтоб убрать опасность протечки. Верхний краешек доборных компонентов ставится в штробу и заливается теплостойким герметиком из силикона. Под низ фартука следует завести плоский листочек из металла с покрытием против коррозии, он даст возможность обеспечить сток воды. Направить его нужно вниз до карниза крыши или в ближайшую ендову, по краешку создается бортик с помощью плоскогубцев и молотка.

Чтоб примыкание дымовой трубы к крыша было по максимуму хорошим, перед монтажными работами внутреннего фартука на трубу следует выводить изоляцию от влаги (на высоту 5 см), и наклеить ее верхний краешек скотчем. Материал для изоляции обязан быть теплостойким.

Место печного входа рекомендуется обмотать саморасширяющейся лентой «Экобит» или подобным материалом, способным наполнить сквозное отверстие.

Сверху внутреннего фартука вокруг трубы ложится металлическая черепица. По завершении монтажа покрытия для кровли подготавливается внешний декоративный фартук. Чтобы это сделать потребуется применять верхние планки примыкания. Монтаж создается по томуже правилу, что и установка внутреннего фартука, но в этом варианте верхние кромки компонентов фиксируются к стенам дымо отвода без штробления. Стык нужно наполнить герметиком.

Круглой формы трубы: защита соединений

Примыкание круглой трубы к крыша в большинстве случаев создается с применением готовых конструкций. Сегодняшний дымотвод с круглым сечением собой представляет трехслойную систему, главный раздел какой сделан из материала для теплоизоляции. К ним изготавливаются специализированные примыкания для крыш, которые состоят из стального фартука колпака и плоского-листа, через который проходит дымоходная труба.

Модели примыканий отличаются, первым делом, углом уклона пластины сравнительно вертикально разместившейся трубы. Производятся системе, рассчитанные на применение на крышах с очень популярным углом наклона скатов.

Пластина примыкания жестко крепится на поверхности кровли. Вершина колпака срезается с подобным расчетом, чтоб труба входила в него вплотную, без щелей. После крепежа пластины примыкания верхний краешек фартука жмётся к трубе при помощи стального хомута с гибкой термостойкой прокладкой. Это предоставляет возможность покрывать герметиком стык, недопустить попадение влажности под фартук.

Монтаж самой пластины рекомендуется исполнять с использованием шурупов, наделёнными резиновыми или неопреновыми прокладками.

Если угол наклона скатной крыши не дает возможность установить готовую проходку обычного типоразмера, узел примыкания крыши к трубе можно сделать своими руками. Герметический фартук вокруг дымоходной трубы с круглым сечением легче всего сделать, клея периметр сегментами из свинцовой или алюминиевой ленты. Можно применять готовую деталь из свинца, она имеет округлую форму и очень легко профилируется по кровельному покрытию с помощью резинового или древесного молотка.

Самоклеющийся свинцовый материал дает возможность сделать хорошее примыкание. Свинец отличается стойкостью к температурным перепадам, ультрафиолету, ржавчине.

Чтоб обеспечить хорошее качество монтажа, все плоскости, на какие клеится этот материал, обязаны быть сухими, чистыми и обезжиренными.

Там, где сантехника встречается с кровлей — определение удлинителей вентиляционных труб TUBOS — RoofersCoffeeShop®

Кевин Моррис, TUBOS.

Вентиляционная труба является очень важной частью дренажной системы здания, и правила требуют, чтобы трубы проходили вертикально не менее чем на шесть дюймов над крышей.

Требования к водопроводу

Вентиляционная труба является частью дренажной системы. Он выполняет две функции: обеспечивает надлежащий дренаж водопроводной системы здания и позволяет канализационным газам выходить наружу. Дренаж происходит потому, что вентиляционная труба пропускает воздух и предотвращает создание вакуума в светильниках. Канализационные газы являются частью отходов, и безопасным стандартом практики является выпуск их наружу на крышу. Обычно это делается для того, чтобы опасные запахи не могли повлиять на жителей здания. На некоторых крышах будет одна вентиляционная труба, которая соединяется со всей водопроводной системой здания, а в других зданиях есть множество вентиляционных отверстий. Материалы вентиляционных труб варьируются от чугуна, оцинковки, меди, акрилонитрил-бутадиен-стирола (АБС и поливинилхлорида (ПВХ)).

В соответствии с Международным сантехническим кодексом (IPC) вентиляционные трубы должны проходить вертикально не менее чем на 152 мм (6 дюймов) над крышей в соответствии с разделом 905.5 «Вентиляционные соединения и уклоны». Кроме того, вентиляционные трубы должны располагаться на расстоянии не менее 305 мм (12 дюймов) от вертикальной поверхности. В местах, известных снегом, вентиляционная труба должна быть не менее 51 мм (12 дюймов) в диаметре и 305 мм в изолированной зоне здания, прежде чем проходить через крышу. Вентиляционные отверстия в этих местах также должны выступать на 610 мм (24 дюйма) над крышей.

В дополнение к соблюдению норм и стандартов, специалисты по проектированию/строительству должны внимательно следить за особенностями, уникальными для каждого проекта. Подрядчики могут столкнуться с треснувшими, отсутствующими или закрытыми вентиляционными трубами. В частности, во время процесса повторной кровли важно проверить систему на наличие проблемных мест или ошибок при установке предыдущей системы кровли. Ошибки должны быть исправлены до установки удлинителей вентиляционной трубы.

Методы удлинителей

Традиционные варианты, соответствующие требованиям кодекса для удлинителей вентиляционных труб — метод из нержавеющей стали и метод «без втулки». Первый вариант начинается со втулки из нержавеющей стали, вставленной в существующую вентиляционную трубу. На верхнюю часть существующей трубы наносится герметик, а затем на нержавеющую сталь накладывается новое покрытие из ПВХ. Открытая часть нержавеющей стали разрезается, поэтому надрезы загибаются на ПВХ. Это приложение хорошо подходит для ведущих загрузочных приложений. Установка занимает около 30 минут, а стоимость материала составляет около 18 долларов.

Второй вариант — присоединить муфту без ступицы к существующей вентиляционной трубе и затянуть ее с крутящим моментом 60 дюйм-фунтов — это необходимо для предотвращения утечек. Затем труба из ПВХ измеряется и обрезается до заданной высоты, а ПВХ прикрепляется к ступице с моментом затяжки 60 дюймов на фунт. Для надевания на трубу из ПВХ / без втулки требуется свинцовый чехол большего размера (обычно за дополнительные 10 долларов), а излишки свинца вставляются в меньшую трубу из ПВХ. Установка этого метода обычно занимает 15 минут, а стоимость материала составляет около 22 долларов.

Доступен новый третий вариант, использующий запатентованные технологии. Одним из примеров является система удлинителей вентиляционных труб TUBOS шириной 2, 3 и 4 дюйма для соответствия стандартным размерам вентиляционных труб. Установка начинается с выбора компонента соответствующего размера и его вставки в существующую вентиляционную трубу; затем он маркируется до требуемой кодом высоты и обрезается. После того как удлинитель и вентиляционная труба очищены от грязи, пыли или мусора, удлинитель герметизируется на месте с помощью клея и/или герметика. Это также предотвращает утечку метана. Затем в соответствии с рекомендациями производителя устанавливается одобренный отлив трубы.

Чтобы уменьшить количество отходов, каждый из компонентов имеет 6-дюймовую соединительную втулку на каждом коническом конце, что означает, что его можно использовать для двух применений. В дополнение к сокращению отходов, эта конструкция может сэкономить деньги строительной бригады с точки зрения материалов и рабочего времени. Этот метод занимает 3-5 минут и стоит в среднем 17,50 долларов.

Существует множество инструментов, позволяющих сделать соединение между водопроводом и кровлей простым, эффективным и действенным. Когда использовать конкретный метод, может зависеть от практики и привычек конкретной области. Не все привычки хороши, поэтому подрядчикам и спецификаторам настоятельно рекомендуется рассмотреть все варианты, чтобы соответствовать кодексам и стандартам.

Узнайте больше об удлинителях вентиляционных труб TUBOS.

Черная труба, торчащая из крыши: вентиляционное отверстие

Вы когда-нибудь задумывались, для чего нужна эта черная труба, торчащая из крыши? Если да, то вы не одиноки. Большинство людей понятия не имеют, что это за трубка и какова ее важность.

Что именно? Труба, выходящая из верхней части вашей крыши, является вентиляционным отверстием, и она играет важную роль в обеспечении правильной работы вашей сантехники и защите вашего дома от газа метана.

ЧТО ДЕЛАЕТ ВЕНТИЛЯЦИОННАЯ ВЕНТИЛЯЦИЯ?

Вентиляционная труба представляет собой вертикальную трубу, которая проходит через стены вашего дома и выходит через крышу. Он подключается к дренажной трубе водопроводной системы вашего дома. Труба выходит из вашего дома и ведет к канализационной трубе, которая соединяется с септиком или общественной канализационной системой.

Вентиляционное отверстие позволяет воздуху попадать в дренажную систему, что поддерживает равномерное давление и позволяет сточной воде вытекать быстро и эффективно. Выравнивая давление, вентиляционная труба на крыше помогает регулировать давление в водосточных трубах, что позволяет сточной воде из вашего дома вытекать в канализацию и устраняет риск просачивания газа метана обратно в ваш дом.

МОЖЕТ ЛИ ЗАБОРИТЬСЯ КАНАЛИЗАЦИЯ?

Ваш дом зависит от водопровода, который отводит сточные воды из унитаза, раковины и ванны, а также из посудомоечной и стиральной машин. К сожалению, вентиляционное отверстие на крыше может засориться, и когда это происходит, это становится вонючей и потенциально грязной проблемой.

Одной из наиболее частых причин засорения унитазов, ванн и раковин является засорение вентиляционного отверстия на крыше. Общие причины засорения вентиляционного отверстия:

• Скопление листьев, которые блокируют вход
• Гнезда птиц наверху или внутри вентиляционного отверстия
• Грызуны, застрявшие внутри вентиляционного отверстия
• Вентиляционное отверстие, непреднамеренно заблокированное людьми, например, теми, кто выполняет работы снаружи вашего дома
• Чрезмерная коррозия, вызывающая разрушение трубы

Если вы заметили что-либо из этого, немедленно обратитесь к специалисту.

КАКОВЫ ПРИЗНАКИ ЗАБОРКИ ВЕНТИЛЯЦИОННОГО ВЕНТИЛЯТОРА?

Распространенным признаком засорения вентиляционного отверстия является бульканье в туалете. Когда засор уменьшает воздух, поступающий через вентиляцию сантехники, давление в сантехнике будет выше, чем в ванной комнате. Поэтому, когда вы спускаете воду в унитазе, вода борется с более высоким давлением, в результате чего унитаз начинает брызгать и булькать.

Замедленный слив также является распространенной проблемой, связанной с засорением вентиляционного отверстия. Когда у вас более высокое давление в водосточной трубе, это препятствует нормальному сливу воды. Если ваши раковины и ванны сливаются медленно, и вы не видите видимого засора в сливе, скорее всего, у вас забито вентиляционное отверстие.

Резкий запах канализационного газа — верный признак засорения вентиляционного отверстия. Когда вентиляционное отверстие забивается, это снижает давление воздуха, что позволяет дренажным трубам полностью опорожняться, оставляя р-ловушки сухими.

Когда p-ловушки высохнут, водяной затвор, предназначенный для блокировки газов из отходов, позволяет газам выходить обратно в ваш дом. Этот запах не только ужасен, но и канализационный газ может быть опасен для вашего здоровья.

КАК ДЕЛАТЬСЯ С ЗАБИРЕННЫМ ВЕНТИЛЯЦИОННЫМ ВЕНТИЛЯТОРОМ?

Лучшее решение — убрать засор; к сожалению, это не всегда так просто, как кажется.
