Профиль Кнауф для гипсокартона 👉 размеры и виды, способы монтажа

Обновлено: 25.11.2019 Владислав Яковлев 4 мин.

При создании изделий из гипсокартона (фальшстен, потолков, перегородок) возникает необходимость создать обрешетку (каркас) из металлических профилей, к которым затем фиксируются листы гипсокартона. В зависимости от нагрузок и функционального назначения конструкций требуется применять подходящие  для этого типы профиля.

Обращайте внимание на качество

Выдавливаемый методом холодного проката профиль для гипсокартона имеет разную толщину (от 0,5 до 0,8 мм), что позволяет подбирать в каждом конкретном случае изделие требуемой прочности. Процесс оцинковывания металлической планки позволяет увеличить срок эксплуатации, предохраняя от коррозии.

Конструкция металлических обрешеток для крепления гипсокартона проста, но каждый случай требует одновременного использования двух и более видов.

По типу крепления профили Кнауф делят на такие виды:

• стоечные;
• направляющие;
• перегородочные;
• арочные.

В зависимости от требуемой толщины и мощности каркаса, детали выпускаются разных размеров.

Содержание статьи

• Стоечный тип
• Направляющий тип
• Перегородочный
• Арочные типы
• Дополнительные элементы

Стоечный тип

Изделия с маркировкой CD (производитель Кнауф) или ПП (Гипрок) чаще всего используются как элементы металлических обрешеток для крепления гипсокартона на фальшстены и потолки. Схема использования стоечного профиля Кнауф: в укрепленные по периметру будущих фальшстен или потолка из гипсокартона направляющие заводятся стоечные планки, которые затем, при помощи захватов, выравниваются по заданной плоскости. На полученную конструкцию впоследствии крепятся листы гипсокартона.

Стандартные крепления деталей каркаса

Стандартные размеры планки стоечного типа: ширина 60 мм и высота 27 мм при толщине материала от ,05 до 0,8 мм.

Длина варьируется: 2,5, 3, 4  и 6 метров.

Для случаев, когда длины приобретенного материала недостаточно, предусмотрены крепежные элементы, позволяющие соединять стоечные планки между собой по длине. Существуют и изделия, позволяющие фиксировать стоечные профиля между собой перпендикулярно.

Направляющий тип

В зависимости от производителя, направляющие для каркаса обрешетки маркируются буквами UD или ППН. Эти элементы задают обрешетке для крепления листов гипсокартона правильное направление. Крепится такой тип материала при помощи дюбель-гвоздей по периметру обрешетки: в случае фальш-стены – к соседним стенам, полу и потолку, для создания подвесного потолка – к стенам по периметру.

Размеры направляющих Кнауф:

• высота 27 мм;
• ширина 28 мм.

Длина, как и в случае стоечного, варьируется от 2,5 до 6 метров, что позволяет подобрать нужный размер под определенное помещение.

Ширина направляющего и высота несущего подобраны так, чтобы они без лишних усилий, и в то же время плотно входили друг в друга, обеспечивая надежность и прочность каркаса для крепления листов гипсокартона.

Варианты креплений

Перегородочный

Для возведения перегородок из листов гипсокартона тоже потребуются направляющие и стоечные металлические профили. У этих элементов собственные размеры и маркировка. Направляющий перегородочный тип Кнауф маркируется как UW (ПН), а стоечный – CW (ПС). В зависимости от конструкционной необходимости и дизайнерского решения для изготовления перегородок используются полосы с шириной 5, 7,5, 10, 12,5 и 15 см. Высота полок во всех случаях близка к 50 мм. Длина и толщина стенок имеющегося в продаже материала варьируется, как и в предыдущих случаях.

Арочные типы

Для оформления криволинейных элементов на стенах и потолках, создания арочных проемов применяется особый тип профилей Кнауф. Это стандартные детали для фальш-стен CD и UD, имеющие вырезанные на фабрике отверстия и надрезы, позволяющие изгибать их в ту или иную сторону по заданному радиусу.

Кроме того, в продаже встречаются уже выгнутые фабричным способом выпуклые и вогнутые детали. Стандартные радиусы их кривизны находятся в ряду значений от 50 см до нескольких метров с шагом 500 мм.

Иногда сложно найти в продаже арочный элемент Кнауф требуемого радиуса изгиба или даже прямой с насечками. В таких случаях мастера производят надрезы самостоятельно при помощи подручных инструментов.

Дополнительные элементы

При конструировании обрешетки из металлического профиля Кнауф для крепления гипсокартона требуются соединительные детали. К таким элементам относятся:

• соединители одно- и двухуровневые;
• прямые подвесы;
• анкерные подвесы;
• удлинители для профилей CD;
• угловые соединители.

Набор деталей

Эти элементы применяются в конструкциях фальш-стен и подвесных потолков, облегчая рабочий процесс и избавляя мастеров от необходимости создания подобных деталей из подручных материалов.

«крабы» и профиль для гипсокартона, расчет количества комплектующих для соединения листов

1. Детали, необходимые для монтажа гипсокартона
   • Профили для гипсокартона
   • Дополнительные крепления к раме
   • Крепеж
2. Полезные подсказки

Гипсокартон – универсальный отделочный материал, используемый для отделки и создания различных архитектурных конструкций, в качестве дополнительной звукоизоляции. Но для его установки нужен целый арсенал специальных компонентов, разнообразных по своему назначению. Чтобы правильно подобрать все необходимые детали, нужно иметь представление об их основных функциях и особенностях.

Детали, необходимые для монтажа гипсокартона

Если предлагаемые работы не ограничиваются простой обшивкой с помощью листов гипсокартона, то потребуется создание каркаса, к которому будет крепиться материал, т. к. он имеет значительный вес . Такая обрешетка монтируется с помощью разноразмерных профилей, соединяемых крепежными элементами.

Основные компоненты для гипсокартона:

• профили для гипсокартона;
• соединительные металлические элементы;
• крепеж.

Сразу стоит отметить, что все комплектующие должны быть прочными и достойного качества, чтобы обеспечить долговечность и надежность конструкции. При этом стоит обращать внимание на вес продуктов, чтобы не создавать лишнего стресса.

Прочный каркас – основа для дальнейшей работы, поэтому профессиональные мастера рекомендуют не экономить на толщине стоечных профилей.

Как правило, комплектующие имеют стандартные заводские размеры, но в некоторых случаях возможно приобретение по индивидуальному заказу.

Профили для гипсокартона

Для работы с гипсокартоном в большинстве случаев используются металлические профили из оцинкованной стали, различающиеся функциональной нагрузкой. Они холоднокатаны и снабжены продольными ребрами жесткости для повышения прочности. Стандартная длина профиля – 3000 мм, хотя на практике выпускаются и детали других размеров – от 2700 до 6000 мм.

Изделия классифицируются на несколько видов:

• Профиль стойки выполнен в виде швеллера с П-образным сечением и имеет изогнутые полки. Это основной элемент каркаса — используется как вертикальная стойка. Специальные пазы на его тыльной стороне обеспечивают соединение листов гипсокартона. Пазы по бокам нужны для шурупов. Обычная глубина составляет 50 мм при ширине от 50 до 100 мм.
• Направляющий профиль имеет П-образную форму и служит основой для направления стеллажного изделия. Он имеет такую ​​же ширину, как и у него, но отличается высотой – 40 мм. Элементы монтируются попарно.
• Детали потолочные применяются для обшивки одноуровневых и многоуровневых потолков. По своей форме они аналогичны стоечным компонентам, имеют те же ребра жесткости и изогнутые полки. На самом деле этот материал часто используется для обшивки стен гипсокартоном. Они имеют ширину 60 мм и глубину 27 мм.
• В паре с потолком часто используется потолочный направляющий профиль шириной 27 мм и глубиной 28 мм.
• Угловые элементы необходимы для придания прочности внешним и внутренним углам и предотвращения деформации.

Профили используются для отделки стен, а также для возведения перегородок. В последнем случае при выборе профиля важно учитывать высоту конструкции. Чем он больше, тем шире и толще должен быть металл. При необходимости такие изделия можно укоротить с помощью отрезного круга, болгарки или специальных ножниц.

Дополнительный крепеж рамы

Для надежной стыковки направляющих и компонентов стойки необходимы вспомогательные элементы.

Для этих целей используются соединительные застежки, имеющие перпендикулярные направления друг к другу. Для его установки необходимы саморезы . Продольный соединитель используется для удлинения профилей. Эти элементы требуются при создании подвесных потолков и других конструкций.

Особое место при монтаже ГКЛ занимает «краб» – это соединительный элемент из оцинкованного металла, имеющий крестообразную форму с отогнутыми ножками, позволяющими фиксировать деталь к профилю. Дополнительные ножки имеют отверстия для крепления саморезами. Коннектор можно прикрепить к поверхности и через вешалку, благодаря вспомогательным отверстиям по бокам и в центре. Такая деталь способна выдержать нагрузку в 20 кг и более.

«Крабы» бывают:

• Одноуровневые – функционально предназначены для соединения профилей в одной плоскости при большой площади помещения, когда длины изделий явно не хватает. Чаще всего их используют для удлинения несущих сегментов в потолочной конструкции, расположенных перпендикулярно друг другу. Толщина их не более 0,06 мм. При больших нагрузках есть смысл дополнительного крепления саморезами.
• Двухуровневые изделия – закрепляют вертикальные компоненты, находящиеся под прямым углом на разных уровнях. Двустороннее крепление обеспечивает прочность конструкции.

Также прямой подвес используется для соединения гипсокартона с обшивкой потолка. Представляет собой металлическую пластину со специальными вырезами и перфорацией. Одна сторона детали крепится к потолку, другая фиксирует профиль на определенной высоте. Он способен выдерживать нагрузку до 40 кг. Анкерный подвес выполняет аналогичную функцию, когда длины прямого элемента недостаточно. Он выдерживает максимум 25 кг веса на квадратный метр. м.

Крепеж

Все виды металлических профилей и соединительных элементов требуют дополнительного крепления для устойчивости и прочности.

При монтаже листов гипсокартона в основном используются:

• Саморезы – эти детали актуальны для соединения гипсокартона с металлическими поверхностями. В разных случаях имеет смысл использовать прошивные или сверлильные изделия (типа ЛБ и ЛН). Их можно заменить деталью с пресс-шайбой, имеющей менее массивную головку. Если предусмотрен один слой гипсокартона, то подходят крепления длиной 25 мм, при большем количестве слоев – 40 мм.
• Клиновой анкер необходим для подвесов, это лучшее решение при создании обшивки потолка. Эти крепежные детали прочно удерживают вес и устойчивы к коррозии.
• Дюбель-гвоздь предназначен для крепления к кирпичным, бетонным, каменным основаниям. Для выполнения качественной фиксации используется дрель, после чего вставляется картридж и вручную забивается молотком.

При обшивке стен обычно берут полимерные дюбели из полипропилена или нейлона; для возведения потолков используются металлические детали, обеспечивающие повышенную прочность.

Полезные советы

Чтобы конструкция из гипсокартона служила долго, необходимо учитывать некоторые нюансы:

• при выборе профиля важны такие характеристики как длина и ширина, так как быстро и от этого зависит простота установки;
• тонкие металлические детали могут не выдержать вес конструкции, поэтому для длительной эксплуатации необходим точный расчет ширины изделий;
• нельзя приобретать материалы даже с малейшими следами ржавчины, лучше всего выбирать оцинкованную сталь;
• для монтажа гипсокартона не желательно покупать строительные гвозди, так как они повреждают гипсокартон;
• следует обратить внимание на насечку – она должна быть четкой и ярко выраженной;
• заусенцы, тупой кончик крепежа, наплывы на заглушках дюбелей – это дефекты и признаки некачественного товара.

Зная эти особенности, можно избежать разочарования в работе. Не помешает спросить и о сертификате качества – это будет дополнительной гарантией качества комплектующих и обеспечит успешное благоустройство помещения.

О том, какой профиль выбрать для гипсокартона, смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуем к прочтению

размеры и виды гипсокартона стеновые металлические изделия для гипсокартона

Обшивка стен и потолков гипсокартоном – популярный способ отделки и выравнивания. Чтобы объекты служили долго, не разрушались и не покрывались трещинами, следует выбирать только качественные расходные материалы. Немецкая компания Knauf занимается производством строительно-отделочных изделий, где представлены металлические профили.

Изготавливаются из стали методом холодной прокатки на специальном оборудовании.

Преимущества продукции Knauf

Особое внимание компания уделяет качеству, использует металл толщиной 0,6 мм, чтобы элемент имел достаточную жесткость. Соблюдение требований этого параметра обеспечивает долговечность крепления гипсокартона к каркасу, так как саморезы прочно удерживаются в металле. Вся сталь оцинкована, чтобы предотвратить коррозию и увеличить срок службы.

Также отличительными особенностями профиля для гипсокартона Кнауф являются:

• ребро жесткости;
• отверстия для крепежа, проводов и других коммуникаций; маркировка
• для удобства монтажа;
• специальная геометрия, облегчающая соединение элементов.

В зависимости от конструкции каркаса, его толщины и мощности в каталоге производителя имеется несколько видов профилей с разными размерами. Для того чтобы соорудить стену или другую конструкцию, потребуются направляющие и стоечные виды. Рельсы крепятся к прочному основанию: стенам, полу или потолку ремонтируемого помещения. Стойки с помощью захватов крепятся к созданному каркасу саморезами с пресс-шайбой или другим крепежом. Knauf выпускает отдельные виды продукции для устройства натяжных потолков. Эти элементы имеют разную форму стенок для большей прочности.

Типы профилей

Современные интерьеры включают в себя не только многоуровневые потолки различной формы, но и стены со встроенными полками, шкафчиками, нишами необычной формы. Большой популярностью пользуется создание гипсокартонных конструкций с нишами для светодиодных лент. Если прямые линии создать легко, то гладкие, округлые, волнообразные – сложнее. Для этого в каталогах компании представлены арочные профили и синусоидальные профили. С их помощью можно легко воплотить в жизнь большинство идей с самыми разнообразными очертаниями.

• Направляющие. Имеют маркировку ПН и П-образную. С их помощью задают направление будущей рамы. Его закрепляют по периметру конструкции или используют для создания перемычек между стойками. В дальнейшем его закрепляют стоечным профилем соответствующего размера. Ширина стенки стандартная 50, 75 и 100 мм, высота – 40 мм. Длина профиля – 3 метра. Размеры подобраны таким образом, чтобы было удобно затягивать крепеж любым инструментом. Широкая стенка усилена двумя продольными гофрами. Для облегчения крепления к несущему основанию на заводе в изделии делаются отверстия диаметром 8 мм для дюбелей. В случае, если их недостаточно, толщина стали позволяет сделать дополнительные отверстия отверткой или дрелью.

Knauf производит потолочные профили с раздельными направляющими. Их используют для создания натяжного потолка и крепят по периметру стен.

Производят профили трех размеров: 50х40 мм, 65х40 мм, 27х28 мм. Связным изделием к нему является стоечный потолочный профиль подходящего размера.

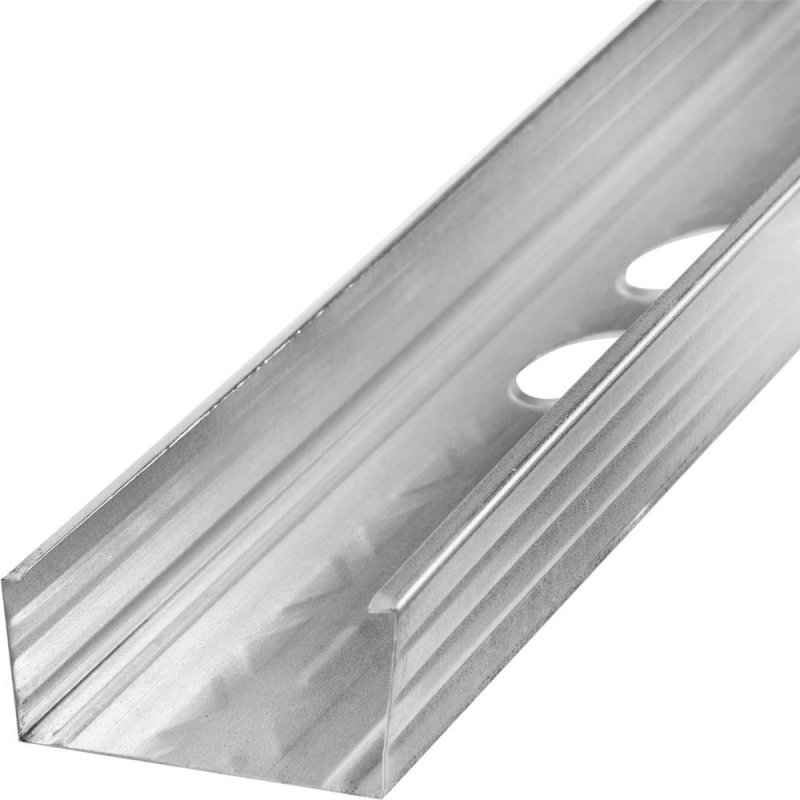

• Для монтажа в стойку. Маркировка – ПС. Обычно устанавливаются для создания вертикальных стоек конструкции, крепятся к направляющему профилю. К нему впоследствии крепится гипсокартонный лист. Ширина профиля – 50 (ПС-2), 65 (ПС-3), 75 (ПС-4), 100 (ПС-6) мм, высота стенки – 50 мм. Длина – 3 м. Профиль С-образный. Размеры подобраны так, чтобы при стыковке двух видов профилей не образовывались зазоры и щели, они плотно прилегали друг к другу. Гофры жесткости расположены на широкой стенке, их три: по центру и два в 10 мм к краю от нее. Центральное гофрирование используется как направляющая при фиксации обшивки, что облегчает работу.

Специально для коммуникаций на конце профиля имеются отверстия диаметром 33 мм.

Для ремонта и создания гипсокартонных конструкций в больших помещениях выпускают стоечный профиль сечением 50х50, 75х50, 100х50 мм, длиной 4 м. Из него изготавливают межкомнатные перегородки, шкафы-купе, обшивку стен и т.д.

UA-профиль – разновидность стоечного профиля, усиленного по сравнению со стандартным вариантом. Производитель рекомендует этот вид для создания дверного проема. В сочетании с монтажными уголками он способен выдержать вес двери до 100 кг. Ширина стенки 50,75 и 100 мм, высота 40 и 50 мм. Ширина стены соответствует примерному весу дверного полотна, например, профиль 50х50 выдержит максимальный вес до 50 кг включительно. Длина 3000 и 4000 мм.

Профиль MW – стоечный профиль, способствующий повышению звукоизоляции при создании перегородок и облицовке гипсокартоном. Он выполнен таким образом, что его геометрия повышает звукоизоляционную способность всей конструкции. В центре профиля есть специальный продольный паз, который можно использовать как направляющую при сборке каркаса.

• Потолок. Маркировка – ПП. С его помощью создают каркас для потолков с подвесной конструкцией и облицовкой стен. Выпускается в одном размере – 60х27 мм, имеет длину 3 метра. Обладает высокой жесткостью за счет гофр на всех стенках, по три с каждой стороны. Стеновой профиль достаточно широкий, что очень удобно при работе с гипсокартоном на потолочных конструкциях.
• Арочный. Маркировка – PA. Этот тип профилей предназначен для создания многоуровневых потолков с волнистыми линиями, а также сборки криволинейных конструкций: арок, куполов и прочего. Кнауф выпускает уже криволинейные профили, их различают в зависимости от радиуса изгиба: 500 или 1000 мм. Длина – 3 и 6 метров.
• Маячковый (PM). Ширина 22 мм, высота 6 мм. Предназначен для выравнивания стен штукатурными растворами. Крепится на стену в вертикальном положении с нанесением на стену быстросохнущего раствора. В него утапливают маячок с небольшим усилием. Далее нужно нанести на стену нужное количество штукатурки и, приложив шпатель или правило к профилю, удалить излишки раствора. Выравнивание стен таким образом не дает раствору растечься и позволяет распределить его равномерно по всей поверхности без наплывов и волн. Маячные профили Кнауф изготавливаются из оцинкованного металла, поэтому их используют во влажных помещениях. Специальная перфорация обеспечивает надежное сцепление с различными отделочными материалами. Высота элемента позволяет выровнять перепады стен до 5 мм. При соблюдении всех правил работы после полного высыхания отделочного слоя маяки остаются скрытыми внутри, не влияя на внешний вид стены.
• Уголок (ПУ). Применяется для защиты углов от любых механических воздействий в процессе эксплуатации. Угловые профили бывают двух видов: угловые и гипсовые. Первый устанавливают после облицовки стен гипсокартоном по внешним углам. Размер элемента – 31х31 мм, выполнен в виде острого угла 85 градусов. Предварительно углы обрабатываются шпаклевкой. Прикрепив профиль к уголку, конструкция попадает в перфорацию в виде кругов диаметром 5 мм. Штукатурный профиль изготавливается из более тонкой стали и, как правило, используется для защиты углов в проемах, торцов перегородок, стен, арок. Сечение изделия 35х35 мм, длина 3 метра. Профиль состоит из сетки с ячейками ромбовидной формы и плотным углом в центре.
• Профиль – синусоидальный. Элемент выполнен со специальной гибкой кромкой из тонкой стали толщиной всего 0,6 мм. Подходит для возведения стен с криволинейными конструкциями. Используется в качестве направляющего элемента на криволинейных участках стены.
