Виды профилей для гипсокартона - разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.



Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.



ТОП 3 лучших товаров по мнению покупателей



Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.



Рисунок 2. Направляющий профиль ПН.



2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.



Рисунок 3. Стоечный профиль ПС.



3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.



Рисунок 4. Профили потолочные направляющие и несущие.



4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.



Рисунок 5. Профили угловые.



5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.



Рисунок 6. Арочный или гнутый профиль.



Рисунок 7. Основные характеристики профилей.



Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.



Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.



Рисунок 9. Подвесы прямые.



Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.



Рисунок 10. Подвесы анкерные.



Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.



Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.



Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.



Рисунок 11. Крепление элементов профилей саморезами.



ТОП 3 лучших товаров по мнению покупателей

размеры и виды, направляющий, стеновой, потолочный, стоечный, металлический, фото и видео


Профиль для гипсокартона служит направляющей планкой, а также элементом его каркаса. Существует несколько видов этих изделий, отличающихся предназначением, материалом изготовления, габаритами и формой. Перед выбором частей обрешетки следует выяснить, какие есть размеры профилей для гипсокартона.

Виды планок

Производство профилей для ГКЛ

Гипсокартонные планки делают из металлического листового проката, собранного в рулоны:

  1. Наиболее распространен стальной материал. Производится в двух вариантах. Листы из черного металла дешевы, профили из них пригодны для установки в сухих помещениях. Во втором случае сталь принято оцинковывать – наносить антикоррозийное покрытие. Это оптимальный вариант для монтажа во влажных помещениях: в туалете, санузле, крытом бассейне, ванной, на кухне, неотапливаемом гараже и пр.
  2. Листы из алюминия имеют улучшенные характеристики по сравнению со стальными аналогами. Они легче, не подвержены коррозии. Прочность их не намного меньше стальных аналогов. Единственный недостаток металлопрофиля для гипсокартона из алюминия – дороговизна. Зато такие алюминиевые планки универсальны, их можно ставить как в сухих, так и во влажных помещениях.

Соединитель двухуровневый

Металлический профиль для гипсокартона проходит два основных этапа производства:

  1. Рулоны заправляются в режущий станок. Гильотина делит лист на полосы – заготовки для планок. Они собираются оператором в пачки и отвозятся на склад.
  2. Полосы заправляются в прокатный профилегибочный станок. В то время пока валики перемещают заготовки по стану, гильотина режет их поперек. Затем гибочный узел машины придает металлу заданную форму.

Профиль для гипсокартона: размеры и виды

Существующие типы металлопрофиля:

  • исходя из местоположения использования гипсокартона, он может быть потолочным, стеновым, перегородочным, арочным;
  • по назначению делится на несущий и направляющий;
  • по конфигурации сечения профили бывают угловыми, П- и С-образными, плоскими.

Виды профилей и их размеры

У всех этих типов свои габариты.

Для создания каркасов

Профиль под гипсокартон делится на такие основные виды:

  1. Стоечный. Используется как вертикальный опорный элемент обрешетки под гипсокартон. Применяется этот вид профиля при облицовке несущих стен ГКЛ, сооружении внутренних простенков и перегородок. У него сечение в форме литеры «С». Вкладывается в периметр каркаса, сделанный из направляющих, для этого его боковины (полки) чуть отогнуты внутрь.
  2. Направляющий. Такой вид профиля является основой, сооружаемой по периметру каркаса. В него вставляются стойки для гипсокартона. Используется при обустройстве перегородок из ГКЛ, отделке гипсокартоном уже существующих стен. У направляющих П-образное сечение и ровные полки. Ширина профиля бывает различной. Она выбирается исходя из толщины будущих гипсокартонных стен.
  3. Потолочный. Применяется при монтаже одно- и многоярусных подвесных конструкций из гипсокартона. Крепится к перекрытию при помощи подвесов. Возможно применение для отделки несущих стен и межкомнатных перегородок из газоблока, бетона, дерева, кирпича гипсокартоном.
  4. Потолочный направляющий. Используется для установки подвесной обрешетки под гипсокартон. Его нужно крепить по периметру верха стен, потом вставлять в него ПП-планки.

Способы соединения профиля

Размеры и вес изделий для гипсокартона приведены в таблице ниже.

Название профиля Российская маркировка Международная маркировка Габариты: высота и ширина, см Длина, см Масса одного погонного метра, г
Стоечный ПС CW 10х5

7,5х5

6,5х5

5х5

275, 300, 400, 450 970

850

810

730

Направляющий ПН UW 10х4

7,5х4

6,5х4

5х4

275, 300, 400, 450 850

730

680

600

Потолочный ПП CD 6х2,7 275, 300, 400, 450 600
Потолочный направляющий ППН UD 2,8х2,7 275, 300, 400, 450 400

Отдельно некоторые производители выпускают такие изделия:

  1. ППЭ. Потолочный профиль эконом. Габариты: 47/17/3000 мм.
  2. ППНЭ. Профиль потолочный направляющий эконом. Габариты: 20/17/3000 мм.

Виды изделий

Дополнительные профили и аксессуары

Есть несколько разновидностей дополнительных профилей:

  1. Арочный (ПА). Габариты: 6х2,7 см. Распространенная длина: 260, 300 и 400 см. Применяется при монтаже подвесных потолков криволинейной формы, а также обустройстве арочных проемов из гипсокартона в перегородках. Элемент вставляется в направляющую планку.
  2. Усиленный (UA). Делается из стали толщиной 2 мм. Размеры профиля: 10х4, 7,5х4, 5х4 см. Длина: 300, 400, на заказ – до 600 см. Служит для усиления каркаса на дверном проеме. Также хорошо упрочняет обрешетку гипсокартонной перегородки, если на нее планируется вешать бытовую технику, оборудование, мебель.
  3. Угловой (ПУ). Размеры профиля: высота и ширина – 3,1х3,1 см, длина от 2400 до 3500 мм и более. Весит стандартный материал 200 г/м. Его сечение имеет вид угла 90° с чуть выдвинутой серединой. Применяется для защиты и декорирования угловых стыков гипсокартонных сооружений.

Эскиз с обозначениями

Есть такие подвиды уголка:

  1. Планка, на обеих сторонах которой сделаны крупные просечки. Ее наклеивание осуществляется на свежую шпаклевку. Высохнув, та удерживает профиль на месте.
  2. Перфорированный угол, к кромкам которого приклеена сетчатая полоска. Она усиливает сцепку изделия со штукатуркой.
  3. Окантовочный металлический профиль из двух полос, наклеенных на крафт-бумагу. Такое изделие может гнуться под любым углом. С его помощью декорируются и защищаются внешние и внутренние угловые стыки конструкций из ГКЛ. А также кромки откосов, проемов дверей и окон, ниш, встроенных шкафов, стеллажей, полок, коробов водосточной системы и пр. Как клей для планки используется монтажная пена, ПВА, строительный «Момент».
  4. Угловой профиль ПВХ. Бывает сплошным и перфорированным, с приклеенной сеткой. Применяется пластик для оформления наружных стыков гипсовых конструкций. Может применяться при их облицовке плиткой.

Монтаж своими руками

При монтаже каркаса из металлического профиля используются такие аксессуары:

  1. Перфорированный подвес. Представляет собой крепление в форме полосы длиной 12.5 и шириной 6 см. Состоит из трех участков. Центральный сплошной применяется для крепления подвеса дюбелем к потолочному перекрытию. Боковые стороны перфорированы и гнутся под прямым углом. Они предназначены для фиксации профиля саморезами при помощи соответствующего инструмента – шуруповерта.
  2. Анкерный подвес. Применяется при сооружении подвесных конструкций для ПП-профилей. Высоту такого крепления с прессшайбой можно менять. Это нужно, когда выставляется плоскость каркаса.
  3. Краб. Одно- или двухъярусный соединитель для ПП-планок. Представляет собой крестообразную пластинку с фиксаторами для соединения пересекающихся профилей. Применяется при монтаже обрешетки для подвесных конструкций.
  4. Удлиняющая скобка. Ее размеры 11х5,8 см. Используется для соединения двух кусков профиля одинакового вида и габаритов.

На фото ниже представлена раскладка каркаса.

Схема с раскладкой стоек и направляющих

Длина профилей

По ГОСТу стандартная длина профиля может составлять от 240 до 450 см. По ТУ и предварительному заказу производители изготавливают планки размерами до 6 м.

При этом по умолчанию подбирать максимально длинные швеллеры для гипсокартона бессмысленно. Они лишь чуть-чуть убыстрят монтаж обрешетки.

Слишком короткие стойки и направляющие каркаса надежно соединяются своими руками при помощи доборных элементов. Жесткость и прочность обрешетки для гипсокартона при этом не уменьшаются.

На фото ниже изображена конструкция потолка.

Крепление потолочного профиля

Стыки на соседних опорах следует размещать на разных уровнях. Оптимальный вариант: сделать соединения через одно сверху и снизу. Тогда нагрузка на них будет распределена равномерно.

Как выбрать профиль для ГКЛ

Перед выбором планок нужно принять во внимание следующее:

  1. Толщина стали или алюминия должна быть не менее 0.55 мм. В противном случае непрочная обрешетка деформируется. Выбор излишне толстого металла также не оправдан. Он тяжелый и создаст проблемы при монтаже каркаса для гипсокартонных листов.
  2. Следует выяснить, совпадают ли фактические размеры планок с заявленными габаритами. Иначе собрать геометрически точную обрешетку на потолке или стенах не получится.
  3. Профиль покупается для себя, не стоит гнаться за максимально дешевым материалом. Такие варианты обычно некачественные.
  4. Следует посмотреть, как складируются изделия. При хранении в уличных условиях они должны быть защищены навесом и храниться в пленке.
  5. Правильно и надежно: приобрести профили, упакованные в фирменную тару.
  6. Планки не должны быть повреждены, погнуты, сломаны. Без задиров металла на торцах и кромках.

Последовательность установки

Выбирать следует продукцию ведущих производителей. В России профиль должного качества делают компании:

  • Knauf;
  • Kraf-Synergy;
  • Металлист;
  • Proff-Сталь;
  • Анкар-Профиль;
  • Gyproc (Гипрок).

Покупать изделия и гипсокартон лучше всего в фирменном магазине. Например, строительного торгового дома «Петрович». Есть возможность сделать это не выходя из дома – по каталогу интернет-магазина.

Толщина металла

Важнейшие размеры направляющего профиля и стоек – их толщина. Она оказывает влияние на прочность, жесткость, надежность и долговечность конструкции.

Виды и размеры профиля

Чем планки толще, тем шире сфера их использования. Ведь они гарантируют продолжительный срок службы нагруженного гипсокартоном каркаса. Однако и стоимость изделий больше.

Производители делают стойки и направляющие для гипсокартона различной толщины: от минимальной, 0,35 миллиметра, до максимальной – 0,6. Различия между ними легко определить, если взять планку в руки.

Одни профили жесткие и тяжелые, не изменяющие свою форму и геометрию. Это изделия толщиной 0,5–0,6 мм. Другие сделаны из слишком тонкого материала. Они провисают, гнутся в разные стороны, если швеллер приподнять за один конец.

Компания «Кнауф» производит планки одинаковой толщины. Она составляет 0,6 мм.

Внутренние перегородки и подвесные потолки – главные объекты использования металлопрофиля.

Варианты

При стандартной высоте стены 250–285 см, размеры стоечного профиля должны составлять 100х50, 75х50, а толщина 0,5–0,55 мм. Когда берутся более тонкие планки, при установке гипсокартона шурупы-саморезы прокручиваются. На жесткость каркаса можно не полагаться – он изгибается.

Если на перегородке мансарды, гостиной, спальни будет навешиваться дверь или бытовая техника, мебель, каркас делается из усиленных профилей. Их толщина составляет 2 мм.

Профили минимальных размеров, 50х50 и толщины 0,35–0,45 мм, можно использовать для обустройства короба, закрывающего трубы канализационной, водопроводной системы. Можно взять и ПП-элементы, а периметр каркаса собрать из уда-профиля (UD) габаритами 27х28 мм.

Ширина профиля

Подбирая ширину металлопрофиля, нужно учитывать размеры листов гипсокартона, толщину будущей перегородки или высоту подвесного потолка. Принимается во внимание и сложность архитектурных форм, которые будет поддерживать, направлять гипсокартонный каркас.

Названия изделий

Тут задействованы такие моменты:

  1. Нормы прочности, жесткости. В комнатах, через которые много ходят (коридор, прихожая, кухня, офис и пр.), следует применять стартовый профиль шириной 7,5 см, а еще лучше устанавливать 100 мм. При сооружении перегородок из гипсокартона, на которые не воздействуют сильные нагрузки, используется аналог размерами 40х50 мм.
  2. Требуется проложить внутри конструкции инженерные коммуникации. Это водопроводные, канализационные или вентиляционные трубы, водосток. Например, для трассы диаметром 5 см должен стоять каркас толщиной от 7,5 см и больше.
  3. Требования к звукоизоляции и утеплению. Так, если в каркас будет вставляться минеральная вата, размеры элементов должны составлять 100х50 мм. Навесной потолок с хорошей шумоизоляцией делается из профиля размерами 60х27 мм.

Рассчитываем количество профилей для гипсокартона

Перед покупкой планок нужно подсчитать, сколько их понадобится. Для этого можно зайти на тематический форум, посмотреть фото, видео в конце статьи, для того чтобы узнать, как составляется чертеж каркаса.

Виды изделий

На нем обязательно указываются все используемые планки для гипсокартона, их габариты и вид.

Расчет количества направляющих для одной стены

Этапы вычислений для перегородки:

  1. В первую очередь считается направляющий профиль для гипсокартона. Он устанавливается по периметру перегородки. Поэтому тут применяется формула: П = (Д + В) * 2, где Д является протяженностью конструкции, В – высотой. Например, размеры стены равны 5х3 м. Тогда метраж ПН составляет: (5 + 3) * 2 = 16 м.
  2. Иногда в стене, перегородке из гипсокартона есть ниша, окно либо дверной проем. В этом случае производятся вычисления их периметра по приведенной формуле, и все результаты суммируются.
  3. Далее находится количество стоек под гипсокартон. Обычно они выставляются через каждые 60 см стены. Ее протяженность разделяется на эту цифру. Для приведенного примера это: 500 : 60 = 8,33 ≈ 9 стоек. После этого определяется метраж материала. Число планок перемножается с высотой помещения: 9 * 3 = 27 м профиля.
  4. Затем вычисляется количество горизонтальных распорок. Они устанавливаются через каждые 0,6 м. Поэтому высота перегородки в сантиметрах разделяется на величину шага: 300 : 60 = 5 штук ПС. Метраж перемычек находится при перемножении этой цифры с длиной стены: 5 * 5 = 25 м.

Монтаж конструкции каркаса

Итог: для монтажа перегородки размерами 5х3 м необходимо 16 м ПН-профиля и (27 + 25) = 52 ПС.

Подобные вычисления используются для всех проемов, в которых будут установлены перегородки. Либо для стен, которые по проекту облицовываются гипсокартоном. Результаты суммируются, так находится общий метраж направляющих и стоечных элементов, нужных для квартиры или дома.

Подсчет потолочного профиля для подвесного потолка – ПП и ППН

Стадии подсчета потолочных планок:

  1. Метраж ППН равняется периметру перекрытия. Например, подвесной потолок монтируется в помещении размерами 4х3 м. В этом случае будет необходимо: (4 + 3) * 2 = 14 м планок.
  2. ПП устанавливаются вдоль потолка, через каждые 0,6 м. Для определения их числа протяженность короткой стены разделяется на данную цифру. Для приведенного примера это: 3 : 0,6 = 5 ПП. Для определения метража это число перемножается с протяженностью длинной стенки: 5 * 4 = 20 м.
  3. На заключительной стадии вычисляется метраж перемычек из ПП. Этот нижний профиль для гипсокартона монтируется поперек продольных планок: 4 : 0,6 = 6,6 ≈ 7 штук. Их метраж: 3 * 7 = 21 м.

Чертеж для монтажа

Итог: для монтажа потолка из ГКЛ на перекрытии размерами 4х3 м нужно (20 + 21) = 41 м ПП-профиля и 14 м ППН-планок.

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

  1. Направляющая для потолочной конструкции ПНП (UD).
  2. Потолочная – ПП (CD).
  3. Стоечная – ПС (CW).
  4. Направляющая – ПН (UW).
  5. Угловая ПУ.
  6. Маячковый вид.
  7. Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

Каждый вид имеет размеры. Основные из них:

№ п/п Наименование изделия Его маркировка Размеры
1 Потолочный направляющий ПНП — UD 27х28
2 Потолочный ПП — CD 27х60
3 Направляющий ПН — UW 50.65.75.100х40
4 Стоечный ПС — CW 50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

  1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
  2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
  3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

  • длина 2.5-4 метра;
  • ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
  • высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

  1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
  2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

  • Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
  • Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

  1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
  3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

  1. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

  1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
  2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

Калькулятор профиля для гипсокартона, расчет профиля для ГКЛ

Ремонт — занятие, которое может выйти довольно в приличную сумму. Хоть на нашем сайте и рассказывается про гипсокартон, но даже такой относительно экономный материал, как в плане средств, так и в плане расхода на квадратный метр, может обойтись в хоть и небольшую, но и не маленькую сумму. В статьях мы рассказываем про то, как и где можно сэкономить в процессе ремонта, а где этого делать не стоит, так как можно значительно потерять в качестве изделия.

Ещё один совет, который поможет вам сохранить некоторую часть средств, отложены на ремонт, это создание правильного расчета по расходу металлических профилей, которые применяются для создания каркаса изделия, который обшивается листами гипсокартона. Расчеты помогут вам определиться с количеством необходимого профиля, что позволит отказаться от покупки лишнего профиля «на всякий случай, вдруг не хватит».

Но сразу предупредим, что расчет, это всегда довольно трудное занятие, а расчет профилей для гипсокартона — порой, даже труднее, чем создание каркаса из этого профиля. Поэтому для сложных расчетов, как стоечных, так и направляющих профилей, лучше использовать калькулятор, который можно найти на подобных ресурсах. Он позволит провести расчет намного быстрее, проще и точнее, вам нужно только предоставить исходные данные.
Отметим, что стандартная длина профиля — 3 метра, при расчетах нужно учитывать именно эту цифру. Также, размеры листа гипсокартона равны 1200х3000 миллиметрам. Вам это нужно знать для того, чтобы правильно провести расчеты, ведь все измерения будут проводиться исходя из размеров одного листа гипсокартона.

Формулы и порядок расчета

Сразу объясним, что направляющий профиль (UD) используется для создания основы будущего каркаса, только после его установки можно применять стоечный профиль. Направляющий профиль крепится к стене, а уже к нему стоечный. Стоечный профиль, в свою очередь, используется для создания площадки, на которую и будет крепиться гипсокартон, располагается он между направляющим профилем. Также, обязательно нужно отметить, что мы не будет описывать процесс сложный расчетов, так как это не имеет смысла, ведь сейчас существует очень много специальных программ, который справятся с этой задачей намного эффективнее, чем человек, пусть даже и опытный специалист.

Итак, чтобы рассчитать количество профилей, которые понадобятся для вашего изделия, нужно измерить размер поверхности, на которой вы собираетесь создавать каркас. После того, как размеры известны, можно приступать к расчетам количества профилей. Для этого будем использовать формулы, которые не единственные, можно найти и другие, но мы советуем пользоваться именно ими, так как их проверили многие специалисты, после чего у них нареканий на точность не возникало. Также, отметим, что данные формулы желательно использовать для листов гипсокартона стандартных размеров, иначе могут возникнуть сложности с его установкой на каркас.

Чтобы узнать необходимое количество реек UD профиля, необходимо использовать данную формулу. Высота и длина стены складываются, после чего результат умножается на 2. Потом данная сумма умножается на поправочный коэффициент, который составляет 1,2. Полученное число нужно разделить на длину профиля, то есть на 300 сантиметров. Итак, в результате вы получите число, которое и будет означать нужное количество реек UD профиля.

Для расчета CD профилей используется немного другая формула. Вам нужно число, которое означает длину комнаты, разделить на 60 сантиметров, после чего умножить на поправочный коэффициент, который по-прежнему равен 1,2. Также, важно отметить, что все числа, которые вы получаете в результате вычислений, необходимо округлять в большую сторону, так вам хватит профиля ещё и на некоторые непредвиденные случаи. Например, можно будет использовать меленькие кусочки профиля для укрепления каркаса.

Если вы читали другие статьи на нашем сайте, то наверняка знаете, что кроме профилей в каркасе используются ещё и подвесы, количество которых тоже нужно будет рас читать. Для его число, которое обозначает количество всех CD профилей, умножается на 5, так как именно столько подвесов нужно на одну рейку профиля, длина которой составляется 3 метра.

В общем, вот и все. Конечно, эти формулы не идеальны, с помощью них невозможно рассчитать и учесть все особенности в каркасе, но они являются очень универсальными. Если вам нужно узнать количество профилей в более сложном каркасе, то, как писалось выше, обратитесь за помощью к программам, которые можно найти почти на каждом сайте про строительство. Мы описали основные принципы, которые помогут новичкам в подсчете профиля, как для потолка из гипсокартона, так и для стены. Но на сложные и замысловатые конструкции, в которых присутствует много изгибов, они не рассчитаны.

Калькулятор расчёта комплектующих для перегородки

Как видите, здесь нет ничего особо сложного, да, придется немного заняться вычислениями, но правильный их результат позволит эффективно использовать металлический профиль, так как вы будет знать точное его количество.

Виды профиля для гипсокартона

Для создания прочной и надежной гипсокартонной конструкции применяются специальные профили, обеспечивающие максимально качественное крепление листов гипсокартона. Проще говоря, профили – это поистине основа всей гипсокартонной конструкции. Какие же существуют виды профиля для гипсокартона ? По мнению специалистов, такие профили делятся на две большие разновидности – перегородочные и потолочные. Сегодня мы ознакомимся с разновидностями данных крепежных элементов, узнаем их характеристики, также рассмотрим варианты применения в виде пошаговых инструкций. Но обо всем по порядку.

Содержание статьи:

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

  • стоечные;
  • направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

  • UD – это направляющие потолочные;
  • CW – изделия перегородочные стоечные;
  • UW – перегородочные направляющие;
  • CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Обратите внимание! Если правильно соединять между собой элементы разного типа, то можно получать различные гипсокартонные конструкции, среди которых разные коробы, перегородки, подвесные потолки и прочее.

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Обратите внимание! Если хотите, то профили для вас могут изготовить и по индивидуальному заказу. В любом случае, при изготовлении используется качественная оцинкованная сталь, что повышает стойкость элементов к воздействию окружающей среды, перепадов температур и прочего.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Важная информация! Маячковые профили для гипсокартона заметно облегчают непростую работу строителей. Их крепят в сложных местах с целью создания ровной поверхности. Благодаря материалу, из которого эти профили производятся, повышает их сопротивляемость разного рода негативным внешним воздействиям.

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Различные крепежные и дополнительные элементы

Кроме непосредственно самих профилей, в процессе монтажа применяются и другие стандартные элементы, которые также следует заранее подготовить. Ознакомимся с каждым из этих элементов более детально.

  1. Прямой (обычный) подвес. Предназначается для крепления стоечного либо потолочного профиля к рабочей поверхности (смотрите на рисунке №1).
  2. Анкерный подвес. С его помощью также крепят потолочные профили, но исключительно к потолку. Каждый элемент имеет тягу и зажим, позволяющие выполнять регулировку положения подвеса.
  3. Удлинитель. С его помощью соединяются полоски металлического профиля в самых разных комбинациях.
  4. Соединитель типа «краб». Предназначается для крестообразного соединения (причем могут использоваться все виды профиля для гипсокартона), причем строго под прямым углом, конструкционных элементов. Как правило, с помощью «краба» соединяются потолочные профили (разумеется, в одной плоскости) во время монтажа обрешетки.
  5. Соединители двухуровневого типа. Как вы уже наверняка догадались из названия, с помощью этих крепежей профили крепятся под прямым углом, но уже на разных уровнях.
  6. Последние элементы – это саморезы и анкерные дюбели. Предназначаются для соединения элементов каркаса между собой или же, как вариант, с основным перекрытием в комнате.

На иллюстрации ниже показаны все описанные элементы в той последовательности, в которой они были приведены.

А как насчет рабочих инструментов?

Для удобства работы с гипсокартонными листами применяются специальные инструменты, позволяющие создавать конструкции требуемых параметров, причем работы выполняются более легко и быстро, а количество отходов минимизируется.

Если говорить более детально, то к этим инструментам относятся:

  • ножницы по металлу;
  • рассекатель;
  • соединительные клещи;
  • просекатель.

При помощи ножниц по металлу режутся элементы требуемых размеров. Клещи же, в свою очередь, предназначаются для соединения отрезков. К слову, они в среде опытных специалистов именуются скреппрофилем.

Обратите внимание! Для сборки конструкции элементы, в которых предварительно проделываются отверстия, соединяются. Делают это при помощи просекателя, пробивающего крепежные отверстия. Что же касается рассекателя, то он используется для углового соединения профилей.

Видео – Что потребуется для работы с гипсокартоном?

Как видим, в столь несложной, казалось бы, процедуре – создании гипсокартонных конструкций – рассчитана и продумана буквально каждая мелочь. Необходимо лишь терпение и желание, чтобы результат превзошел все ваши ожидания! На этом с теоретической частью заканчиваем и приступаем к практике. Для начала рассмотрим, как правильно резать гипсокартонные профили.

Мастер-класс. Как резать профиль для гипсокартона самостоятельно

Итак, ознакомимся с процессом резки гипсокартонных профилей. Для начала отметим, что многие для этих целей используют ножницы по металлу, так как считают применение болгарки слишком сложным либо трудоемким. Однако люди, у которых имеется некоторый опыт работы с гипсокартонными конструкциями, так не думают.

Каково же главное преимущество применения болгарки для резки металлопрофиля? Прежде всего, это то, что геометрия изделия после разки остается той же, в то время как после ножницы по металлу профиль попросту деформируется (в той или иной мере).

Более того, даже если вы будете стараться работать ножницами по металлу с предельной аккуратностью, торец в итоге в любом случае будет слегка поврежденным. Это, безусловно, некритично, ведь дефект всегда можно исправить с помощью пассатижей. Но для этого потребуется дополнительное время.

Обратите внимание! Самым неприятным в процедуре резки считается сдавленная кромка. Так, если ее раздавить, то высота изделия увеличится, из-за чего будет разгибаться стартовый профиль, когда торец будет вставляться в паз. Это, опять же, некритично, однако культура производства из-за этого страдает, что не каждому по душе.

Более того, так вы будете резать медленнее. Изделия придется переворачивать, чтобы выполнить надрезы с обеих сторон, а затем разогнуть и разрезать. С использованием болгарки скорость работы заметно увеличивается, в особенности, если вам необходимо сразу много однотипных заготовок для той или иной конструкции.

Каким должен быть инструмент?

Отдельного внимания заслуживает инструмент, который будет использоваться для резки профиля. К примеру, неплохо себя покажет болгарка (углошлифовальная машинка), мощность которой составляет 650 Ватт, а также отрезные диски для металла, имеющие минимальную толщину (от 0,1 до 1,5 сантиметра). Благодаря подобному сочетанию, металл будет проходиться быстро и без каких-либо особых усилий. Что характерно, чем меньшей будет толщина диска, тем легче вам будет резать изделие.

Однако есть у данного способа и свои недостатки. Так, если работы будут производиться в квартире, то близ расположенные предметы придется защищать от горячих опилок и искр. А в некоторых случаях попросту не хватает свободного места. Наконец, «почитатели» звука работающей болгарки – речь идет о соседях – сразу же объявятся, дабы лично сообщить вам об этом.

Обратите внимание! Еще раз стоит напомнить и о технике безопасности. Используйте средства индивидуальной защиты – рабочие перчатки, защитные очки – и обращайтесь с инструментом предельно внимательно. Старайтесь всегда быть в стороне от траектории разлета искр. И еще – старайтесь всегда использовать защитный кожух для болгарки.

Мастер-класс. Как сделать полукруглый перестенок из гипсокартона

В еще одной пошаговой инструкции мы рассмотрим, как сделать гипсокартонную перегородку со скругленным углом, используя профили UW75/CW75. Для начала необходимо выполнить разметку на полу, после чего перенести ее на потолок. Удобно в первую очередь размечать прямой угол (то есть, без скругления как такового), а затем нарисовать квадрат (его сторона – это требуемый радиус скругления). Для того чтобы рассчитать длину профиля, можете воспользоваться формулой:

А = 3,14 х В,

Где:

  • А – это длина окружности;
  • В – это, соответственно, ее диаметр.

Далее необходимо разметить UW-профиль по 5 сантиметров (данный параметр будет соответствовать ширине боковой полки CW-изделия). Возьмите болгарку и разрежьте профиль так, как показано на изображении ниже (то есть, необходимо прорезать только боковую/нижнюю полки). Про виды профиля для гипсокартона, к слову, мы уже рассказали в предыдущих разделах данной статьи.

Теперь нужно выставить порезанный профиль в соответствии с предварительно размеченным радиусом, причем в нашем примере к потолку изделие крепится при помощи саморезов, а к полу – с помощью дюбелей. Материала жалеть не стоит – закрепленным должен быть буквально каждый кусочек.

Далее остальные профили необходимо закрепить по периметру (CW – это будут стоечные элементы, а UW будет применен для периметра).

Когда все будет готово, необходимо в каждый из пятисантиметровых отрезков вставить стоечный профиль. В те их последних элементов, которые будут предназначаться для ограничения дверного проема, в обязательном порядке нужно вставить брус. Такие брусья, к слову, можно приобрести под все профили; они хороши тем, что вплотную помещаются в изделии.

После этого необходимо закрепить к тексам все стоечные элементы.

Далее следует измерить ширину гипсокартонной полосы (причем сразу с обеих сторон). С внешней стороны ширина будет большей, в тот время как с внутренней – меньшей.

После нарезки гипсокартонные элементы необходимо поставить к каркасу и закрепить при помощи саморезов на 2,5 сантиметра. Причем крепление следует производить пополосно. В первую очередь, целиком фиксируется первая полоса, затем – вторая, третья, четвертая, пятая и так далее. Начинать рекомендуем сверху либо снизу, ведь если сделать это с середины, то профиль будет прогибаться, из-за чего первый шуруп будет непросто закрутить.

Для зашивки всех проемов в соответствии с технологией применяются Г-образные листы гипсокартона. Нужно стараться, чтобы стыки не приходились на те стоечные профили, которые предназначаются для ограничения проема, поскольку здесь шпаклевка в обязательном порядке треснет.

Лист можно предварительно вырезать на полу, однако удобнее это делать уже «на месте». Рекомендуется взять лист, который выходит на проем, прикрутить его, а уже потом прорезать верх ножовкой по дереву или же лобзиком. Одна сторона сбоку прорезается, ломается, потом прорезается вторая. Так работа будет более точной и быстрой.

А как крепить профиль на стены?

Для многих это не является проблемой. В особенности, если речь идет о новом помещении с достаточно ровными стенами. Крепеж осуществляется с использованием стандартных перфорированных подвесов, алгоритм действий выглядит следующим образом.

Шаг первый. Вначале необходимо закрепить подвесы к стенам, используя дюбели.

Шаг второй. Затем подвесы нужно согнуть, чтобы получить букву «П».

Шаг третий. Далее берется оцинкованный профиль и помещается внутрь подвеса.

Шаг четвертый. В последнем имеется специальное отверстие, через которое, используя «блошки», и нужно зафиксировать профиль.

Шаг пятый. Вначале профили крепят в большинстве случаев по краям стен, затем выравнивают и натягивают между ними по 3 нити. После этого по последним выставляются и фиксируются оставшиеся элементы.

Собственно, на этом все. Рекомендуем в заключение посмотреть еще один тематический видеоролик, в котором описаны все нюансы создания каркаса для гипсокартонных листов. Удачи в работе и, по старой доброй традиции, теплых вам зим!

Видео – Обустройство каркаса под гипоскартон

Виды профилей для гипсокартона: размеры и назначение

Каким бы не было изделие из гипсокартона, в нем обязательном порядке присутствует каркас, состоящий из прочных деталей. К таким деталям относятся направляющие, в также профиля.

Следует отметить, что качество таких профилей могут быть также разными и, к сожалению, не всегда данный критерий можно определить по цене товара. Нередко случается так, что о браке купленного профиля для гипсокартона становится известно уже тогда, когда дело подошло к процессу монтажа, а то и того, позже.

Для того чтобы не допускать таких ошибок, необходимо выяснить все про виды профилей для гипсокартона, размеры и их назначение. Итак, чтобы не запутаться и правильно разобраться, будем детально анализировать каждый вид по отдельности.

Виды и размеры профилей для гипсокартона

Процесс изготовления профиля не обходится без холоднокатаного листа из металла, который предварительно обрабатывается цинкованием, именно этот элемент является основой под гипсокартон. Благодаря такому материалу, в конечном итоге, на выходе, детали получаются действительно прочными и надежными.

Необходимо сразу отметить, что оцинкованный материал не страшиться коррозии, это и обеспечивает профилю долговечность эксплуатации. В процессе сборки гипсокартонных конструкци, обычно используют металлический каркас, который по своей структуре очень прост. Конструкция может состоять из деталей вертикального или горизонтального типа. Направляющие профили положено располагать перпендикулярно стоечным элементам.

Для того чтобы все шло по плану и конечный результат был желаемым, необходимо разобраться в том, как правильно выбрать профиль для гипсокартона по назначению и размеру.

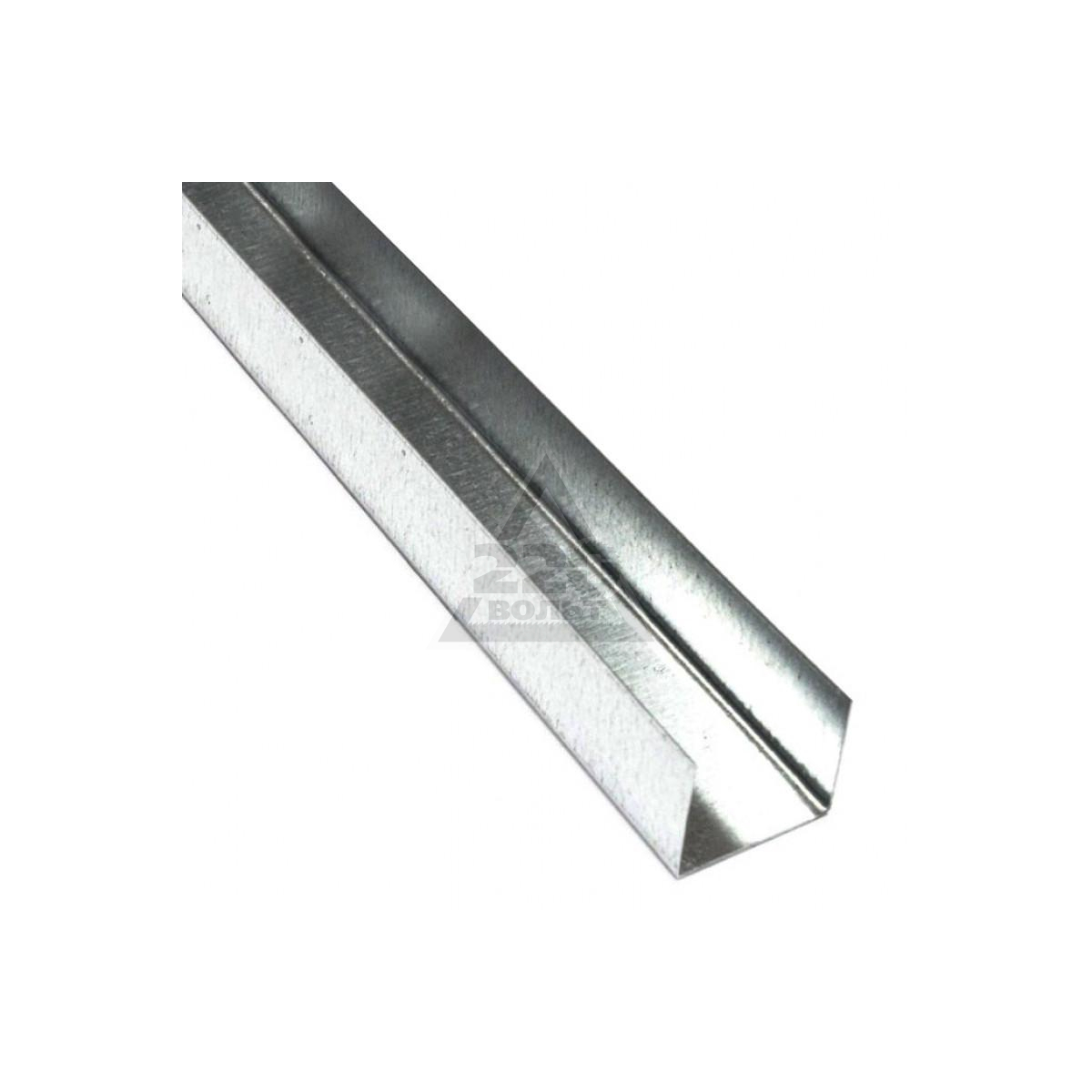

Направляющие c UD или ПН маркировкой

Такие виды профилей являются направляющими элементами каркаса. В процессе сооружения гипсокартонной конструкции необходимо рассматриваемые детали смонтировать по всей площади устанавливаемой конструкции.

Данные профиля будут располагаться на месте направляющих, благодаря чему бур, в сделанные ранее отверстия, войдет проще. Уместным применение таких деталей будет при использовании стоечных видов профилей для гипсокартона. Размеры: толщина рассматриваемых направляющих до 0.5 мм, длина не более 2.9 м, высота до 3 метров.

Направляющие профили с UW или ПН маркировкой

Такой направляющий профиль чаще всего используются в процессе конструкции различного рода перегородок из гипсокартона. Поскольку сооружаемые перегородки могут быть различными, рассматриваемые детали изготавливают разного размера (ширины, высоты и т.д.).

В данном случае, стандартными считаются следующие размеры направляющих: длина в пределах 3.8 м, высота – от 3 до 3.9 см, ширина – 4см, 6см, 10см.

Эксплуатировать их просто, стоимость – невысокая, именно поэтому, они такие распространенные среди потребителей.

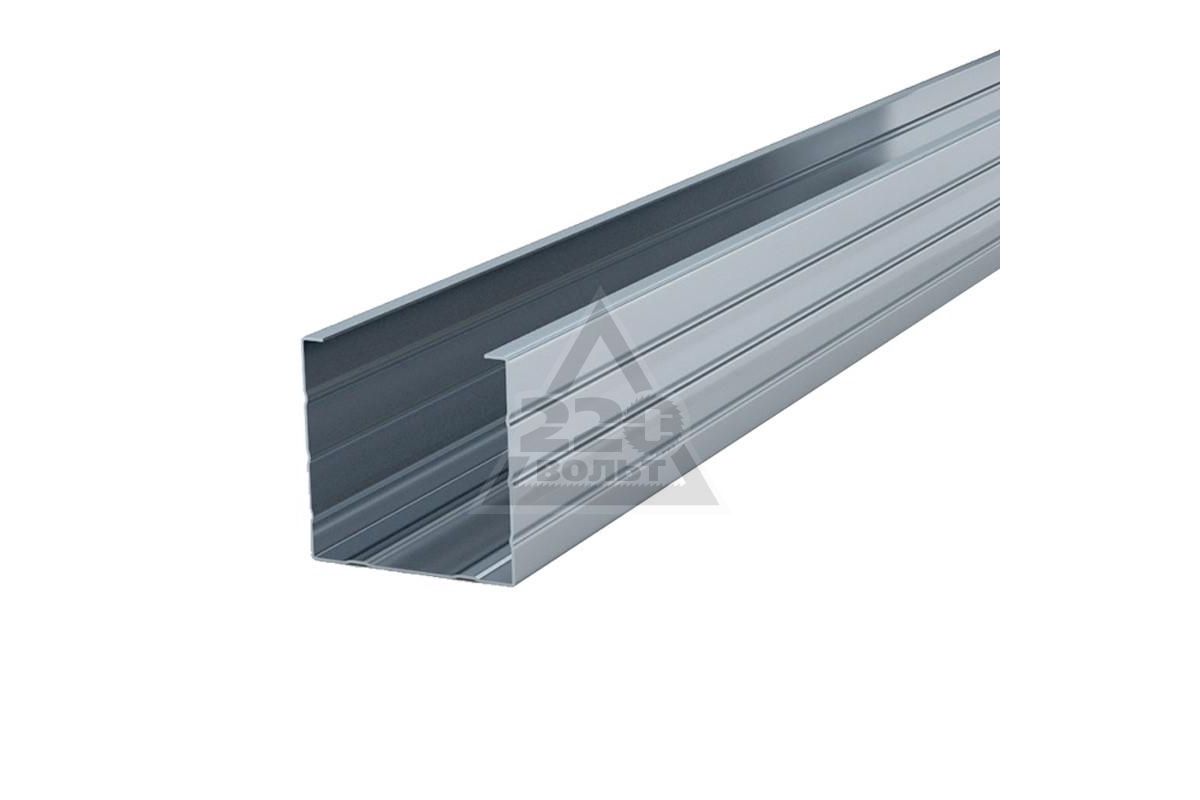

Профиль для гипсокартона стоечный CW или ПС

Профиль для ГКЛ стоечного типа обозначаются CW или ПС. Элементами стартового типа подбираются такие детали по их ширине.

Определить качество такой детали можно по наличию насечки на их поверхности, чтобы прокладка коммуникационных элементов была проще. Размеры профиля: длина таких деталей до 4 метров (под заказ могут изготовить элемент любой длины), высота 4 или 5 см. Тема профилей для гипсокартона уже немного раскрыта, и теперь становится понятным, о чем идет речь.

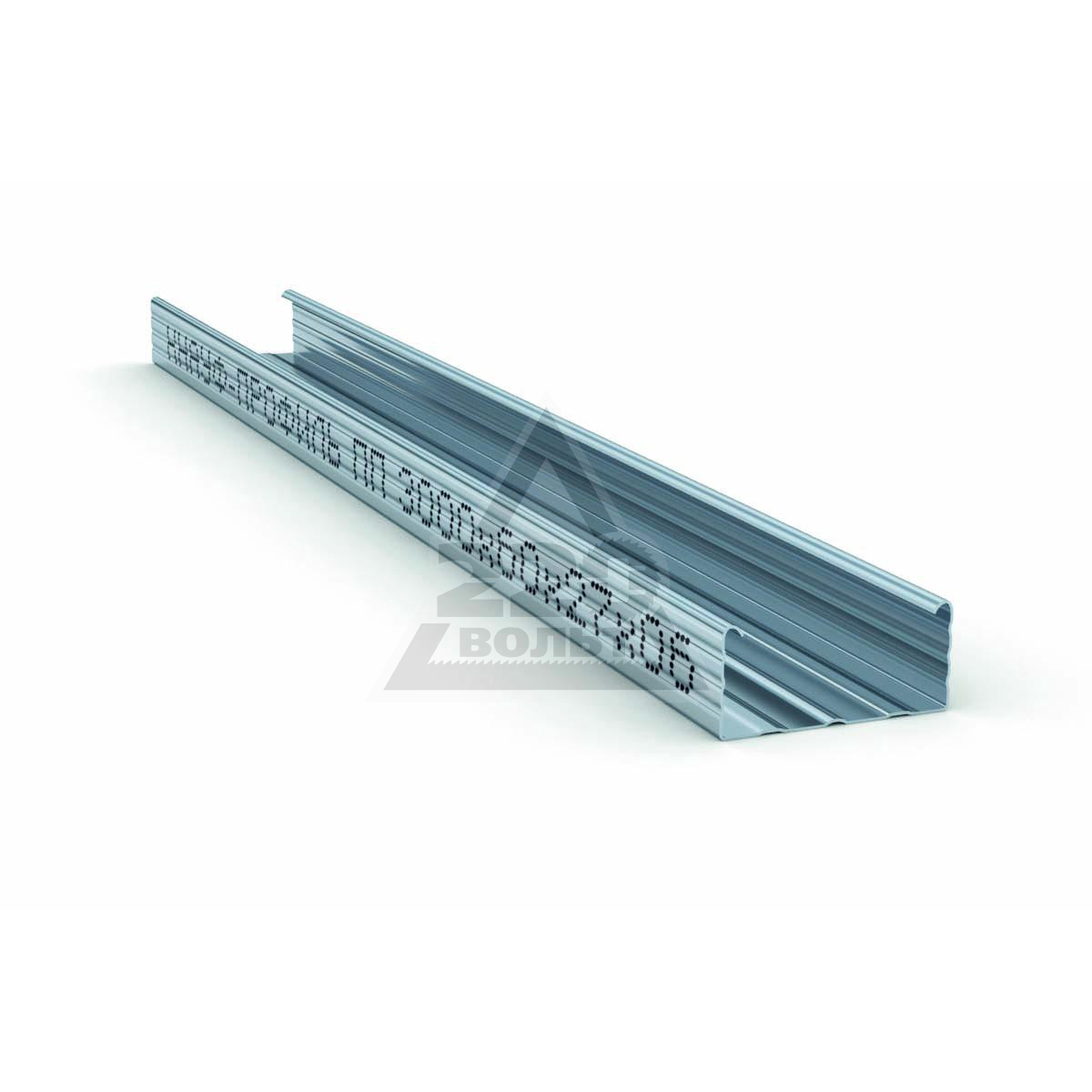

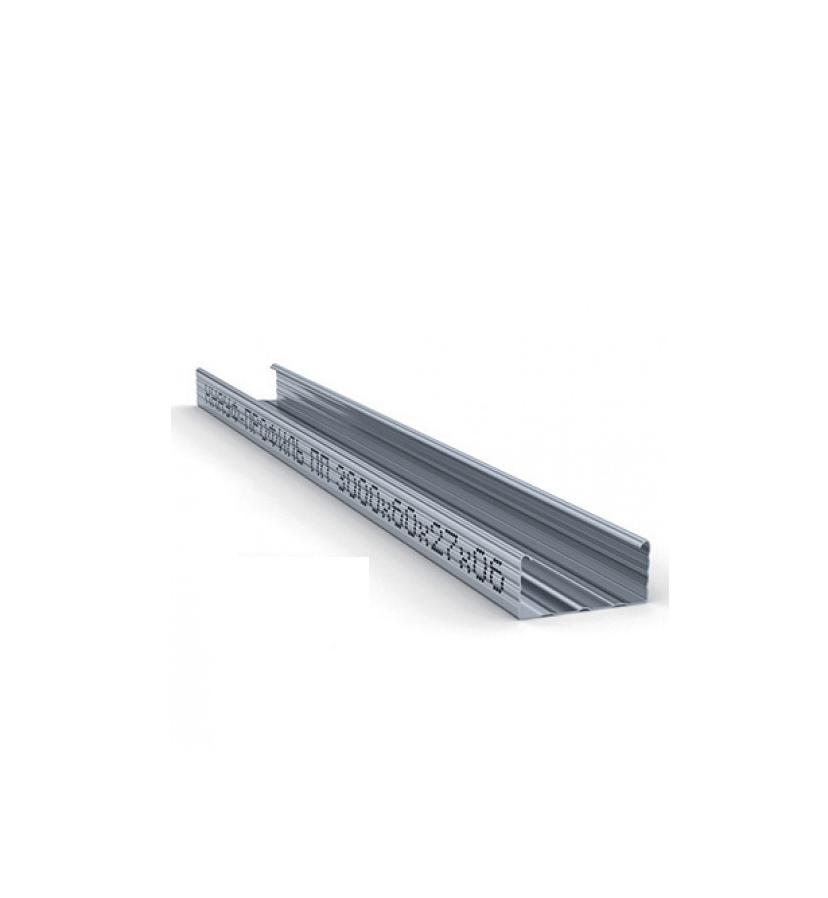

Несущий профиль CD или ПП

Наиболее востребованными на данный момент времени являются потолочные виды профиля под гипсокартон, с обозначением ПП и CD. Благодаря своему правильно подобранному размеру, несущие профили занимают немного места. Помимо всего прочего, при их использовании, практически не остается никаких отходов.

Длина до 3.9 м, высота 2.9 см, ширина - 55мм. Они являются довольно распространенными среди потребителей, благодаря своему широкому спектру применения.

Профиль арочный

Поверхность таких профилей может быть как выпуклой, так и вогнутой. Применение таких деталей актуально в случае сооружения конструкции из гипсокартона сложной формы, арочного типа. Когда на его поверхности есть криволинейная плоскость или какие-либо изгибы.

Используется профиль для сооружения сложных и громоздких зданий и конструкций из гипсокартона.

Угловой элемент ПУ

Углы в любой конструкции являются одним из самых слабых мест, именно поэтому, именно они и требуют дополнительной защиты. Для сохранения хорошего состояния поверхности ГКЛ, используют так называемые, угловые элементы.

Также их используют для фиксации напольной поверхности (точнее, ее углов). Благодаря своей форме и конструкции в целом, прилежание детали к поверхности является плотным и крепким.

Маячковый вид профиля для гипсокартона ПМ маркировки: размеры и применение

Маячковым на сегодняшний день называется пластина перфорированная, на поверхности которой расположена возвышенность, причем по всему ее периметру. Такого рода возвышенность дает понять, какую глубину шпаклевки необходимо нанести на поверхность ГКЛ.

По размерам, высота пластины нередко составляет 10мм, ширина же, в свою очередь, может быть различной – 23, 21, 15 мм. Длина маячковых профилей для гипсокартона является величиной стандартной и составляет 3 метра.

Дополнительные элементы

На сегодняшний день существует масса самых разных комплектующих, которые применяются для крепежа гипсокартонных конструкции. Многие из них не встречаются в обычных точках продажи таких деталей, потому как применяются в особых случаях, и предназначены для специальных задач.

Давайте проанализируем часто используемые элементы крепежа, которые используются повсеместно:

  • Для того чтобы как положено закрепить профиль для гипсокартона на том или ином уровне применяются обычно двухуровневый соединитель. Нужно отметить, что располагаться они должны в обязательном случае перпендикулярно.
  • «Крабом» по-народному называют одноуровневый соединитель, которые использовать можно только на одном из уровней. Расположение – аналогично предыдущему варианту, в данном случае максимальная нагрузка на метр квадратный не должна быть больше 19 кг.
  • Подвес с тягой, так еще называют подвес анкерного типа, используют его для соединения непосредственно профиля и потолочной поверхности. В данном случае его применяют, когда прямой подвес не может осуществить качественный соединительный процесс.

Разновидность крепёжа

Итак, крепежные элементы для работы с гипсокартонном достаточно разнообразны, давайте рассмотрим часто используемые и популярные среди потребителей.

Саморез типа TN 25 используется для надежного прикрепления гипсокартона к поверхностям из металла. По размерам, длина такого крепежного элемента составляет 25 мм. В случае многослойной обшивки, используются детали большей длины.

Саморезы с пресс шайбой. Область использования данной детали достаточно обширна, и можно назвать ее универсальной. Существует два типа – сверлящий и прокалывающей, что еще раз подтверждает возможность использования их повсеместно.

Анкер-клин обычно используется при необходимости крепления подвесов анкерного типа к потолочной поверхности. К главным преимуществам такой детали относятся невозмутимость к коррозии, не подвержены рассыханию и т.д. Стоят они на порядок выше аналогичных деталей, но денег на их приобретение экономить не стоит, потому как благодаря использованию анкер-клина, крепеж будет надежным и долговечным.

Рекомендации по выбору профиля для гипсокартона

Теперь зная все про виды профилей для гипсокартона и их размеры, необходимо определиться с приобретением. Итак, чтобы сделать правильный выбор и не пожалеть о нем, необходимо знать некоторые детали и прислушаться к некоторым советам:

  • Перед покупкой профили в обязательном порядке нужно проверить. Это делается для того, чтобы все выбранные детали были ровными (не поленитесь и не жалейте своего времени на такую проверку).
  • Обратите внимание, чтобы оцинкованное покрытие было без каких-либо повреждений.
  • Толщина профиля не должна быть меньше 0.56 м.
  • В случае если металлическая часть детали имеет слишком малую толщину, это считается бракованной деталью и приобретать такой профиль для гипсокартона не стоит, даже если она дешевле аналогов.

Сэкономив немного здесь, вы потеряете все равно, намного больше, потому как резьба на таких деталях очень быстро срывается.

  • Наличие ржавчины на крепежном элементе говорит о неправильном и длительном хранении в неположенных условиях. Бракуйте такой товар сразу же, без каких-либо оговорок.
  • Обратите внимание на правильность прокатки профиля, этот критерий определить можно очень просто – вытащив деталь из пачки, потому как неправильная прокатка приведет к деформации детали.
  • Насечка на детали должна быть сделана достаточно часто, редкое расположение насечки на детали говорит о низком ее качестве.

Выбирать профили и их комплектующие для гипсокартона необходимо внимательно и тщательно. Чтобы во время крепежа не возникало никаких проблем.

Profilelist - FHIR v4.0.1

Эта страница является частью спецификации FHIR (v4.0.1: R4 - Mixed Normative and STU). Это текущая опубликованная версия. Полный список доступных версий см. В Справочнике опубликованных версий

Эта спецификация является стандартным стандартом для платформы, который необходимо адаптировать для конкретных случаи использования. Некоторые конкретные варианты использования являются общими или достаточно важными, чтобы их можно было описать как часть сама спецификация.Они публикуются как группы определений структуры (профили или расширения), которые часто встречаются в руководствах по реализации вместе с наборами значений, недавно определенные параметры поиска и примеры, которые все определены с общей целью. Дополнительные профили и расширения могут быть зарегистрированы в реестре HL7 FHIR по адресу http://registry. fhir.org

Имя Описание Вид FMM
Общие
Событие жизненного цикла записи FM EHRS - событие аудита Определяет элементы, которые должны поддерживаться в ресурсе AuditEvent, чтобы соответствовать стандарту событий жизненного цикла записи функциональной модели электронной системы регистрации работоспособности профилей
Расширения клинического мышления Определяет общие расширения, используемые модулем Clinical Reasoning Module. добавочных номеров
Общие расширения для типа данных кодирования Определяет «общие» расширения для использования с типом данных DataElement добавочных номеров
Общие расширения для типа данных ContactPoint Определяет «общие» расширения для использования с типом данных ContactPoint добавочных номеров
Расширения определения элементов для использования разработчиками FHIR Набор расширений, которые ограничивают элементы данных, независимо от того, используются ли они в DataElements, StructureDefinitions или Questionnaires добавочных номеров
Профиль определения элемента ISO 11179 Профиль, показывающий, как использовать ElementDefinition для выражения 11179 Data_Element и Concept_Elements. В настоящее время профиль является частично укомплектованным заполнителем добавочных номеров
Ограничение DataElement для типа данных ElementDefinition Определяет, как используется тип данных ElementDefinition, когда он появляется в элементе данных профилей
Общие расширения для типа данных ElementDefinition Определяет «общие» расширения для использования с типом данных DataElement добавочных номеров
Шаблон событий HL7 Расширения Этот профиль определяет расширения, которые могут использоваться для обеспечения согласования с элементами данных шаблона рабочего потока событий для концепций, которые могут быть в целом применимы, но могут быть достаточно необычными, чтобы их было более целесообразно включать в качестве расширений, чем в качестве основных свойств ресурса.См. Модуль рабочего процесса для более подробного обсуждения этой спецификации, которая обычно участвует в рабочем процессе. добавочных номеров
Общие расширения для использования разработчиками FHIR Набор общих расширений, определенных для удобства разработчиков, использующих ресурсы FHIR добавочных номеров
Общие расширения для типа данных HumanName Определяет «общие» расширения для использования с типом данных HumanName. добавочных номеров
Общие расширения для типа данных идентификатора Определяет «общие» расширения для использования с типом данных «Идентификатор». добавочных номеров
ISO 21090 Расширения типов данных Дополнительные функции ISO 21090, не включенные в типы данных из-за основной политики проектирования добавочных номеров
International Realm Pharmacy Extensions Profile Содержит ряд расширений домена аптек, относящихся к ряду ресурсов, связанных с лекарствами.
Событие жизненного цикла записи EHRS FM - Provenance Определяет элементы, которые должны поддерживаться в ресурсе Provenance, чтобы соответствовать стандарту событий жизненного цикла записи функциональной модели электронной системы медицинских записей профилей
Общие расширения для типа данных Quantity Определяет «общие» расширения для использования с типом данных DataElement добавочных номеров
Расширения для визуализации элементов данных Набор расширений, управляющих отображением определенных элементов данных при отображении.Первоначально создан для анкет, но потенциально может использоваться в других местах. добавочных номеров
Шаблон запроса HL7 Extensions Этот профиль определяет расширения, которые могут использоваться для обеспечения согласования с элементами данных шаблона рабочего потока событий для концепций, которые могут быть в целом применимы, но могут быть достаточно необычными, чтобы их было более целесообразно включать в качестве расширений, чем в качестве основных свойств ресурса. См. Модуль рабочего процесса для более подробного обсуждения этой спецификации, которая обычно участвует в рабочем процессе. добавочных номеров
Заявление о возможности запуска смарт-приложений Формальные определения расширений Smart App Launch в CapabilityStatement добавочных номеров
Общие расширения для типа данных синхронизации Определяет «общие» расширения для использования с типом данных Timing добавочных номеров
Расширения метаданных HL7 Определяет общие расширения, используемые или связанные с ресурсами соответствия и знаний добавочных номеров
Шаблон рабочего процесса Расширения HL7 Этот профиль определяет расширения, которые могут использоваться для обеспечения согласования с элементами данных шаблона рабочего процесса «Событие» и «Запрос» для концепций, которые могут быть в целом применимы, но могут быть достаточно необычными, чтобы включать их в качестве расширений, а не в качестве основных свойств ресурса. См. Модуль рабочего процесса для более подробного обсуждения этой спецификации, которая обычно участвует в рабочем процессе. добавочных номеров
Определение деятельности
Совместно используемые действия Определение Обеспечивает минимальный набор информации для метаданных определения действий, требуемых HL7 и другими организациями, которые совместно используют и публикуют определения действий профилей
Аллергия Непереносимость
Профиль архетипа openEHR Набор расширений, которые определяют, как представлены части архетипа openEHR RiskOfAdverseReaction, которые обычно не встречаются разработчикам. добавочных номеров
AllergyIntolerance HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом AllergyIntolerance добавочных номеров
AuditEvent
Расширения AuditEvent HL7 Определяет общие расширения, используемые или связанные с ресурсом AuditEvent добавочных номеров
Пачка
Общие расширения для типов, связанных с пакетами Определяет «общие» расширения для использования с ресурсом Bundle и содержащимися элементами добавочных номеров
Заявление о возможностях
Расширения для общих возможностей Общие расширения для использования с ресурсом CapabilityStatement добавочных номеров
CarePlan
Расширения плана общего обслуживания Набор часто используемых расширений, которые не предъявляют требований к использованию для включения в сам ресурс добавочных номеров
CodeSystem
Расширения CodeSystem HL7 Определяет общие расширения, используемые или связанные с ресурсом CodeSystem расширений, параметры поиска
Система общего кода Обеспечивает минимальный набор информации для метаданных набора значений, требуемых HL7 и другими организациями, которые совместно используют и публикуют наборы значений. профилей
Связь
Связь HL7 Extensions Определяет общие расширения, используемые или связанные с коммуникационным ресурсом добавочных номеров
Запрос на связь
CommunicationRequest HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом CommunicationRequest добавочных номеров
Состав
Клинический документ Профиль клинического документа ограничивает Композицию указанием клинического документа (соответствующего CDA).Базовая композиция - это общий ресурс для композиций или документов по любому предмету, который может встречаться в здравоохранении, включая такие вещи, как руководства, лекарства и т. Д. Клинический документ сосредоточен на документах, связанных с процессом оказания помощи, где субъект это пациент, группа пациентов или тесно связанное с ним понятие. К клиническим документам предъявляются дополнительные требования в отношении конфиденциальности, которые не применяются таким же образом к другим видам документов. профилей, удлинителей
Профиль для каталога описывает, как ресурс Composition используется для представления каталога профилей, удлинителей
Состав HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом Composition добавочных номеров
ConceptMap
Расширения ConceptMap HL7 Определяет общие расширения, используемые или связанные с ресурсом ConceptMap добавочных номеров
Состояние
Состояние HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом Condition добавочных номеров
Согласие
Согласие на расширение HL7 Определяет общие расширения, используемые или связанные с ресурсом Consent добавочных номеров
Устройство
Устройство HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом устройства расширений, параметры поиска
DeviceRequest
DeviceRequest HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом DeviceRequest добавочных номеров
Заявление об использовании устройства
DeviceUseStatement HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом DeviceUseStatement
Диагностический отчет
Пример липидного профиля Описывает, как лабораторный отчет используется для стандартного липидного профиля - холестерина, триглицеридов и фракций холестерина. Использует коды LOINC профилей 1
DiagnosticReport HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом DiagnosticReport добавочных номеров
DiagnosticReport-Genetics Описывает, как ресурс DiagnosticReport используется для отчета о результатах структурированных генетических тестов. профилей, расширений, параметры поиска
Профиль для результатов генотипирования HLA Описывает результаты генотипирования HLA. профилей, удлинителей
Встреча
Расширения Encounter HL7 Определяет общие расширения, используемые или связанные с ресурсом Encounter добавочных номеров
Доказательства
Профиль синтеза доказательств Объяснение того, для чего предназначен этот профиль. профилей
Переменная доказательств
Профиль элемента PICO Объяснение того, для чего предназначен этот профиль. профилей
История члена семьи
Анамнез членов семьи для генетического анализа Добавляет дополнительную информацию в анамнез членов семьи, помогая фиксировать отношения матери и отца, а также дополнительные наблюдения, необходимые для проведения генетического анализа риска для пациентов. профилей, удлинителей
История членов семьи HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом FamilyMemberHistory добавочных номеров
Флаг
Отметить HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом Flag добавочных номеров
Цель
Профиль основной цели FHIR Этот профиль содержит основные расширения целей добавочных номеров
Группа
Определение группы Обеспечивает описательную группу, которая может использоваться в определяющих ресурсах профилей
Фактическая группа Обеспечивает фактическую группу, а не группу определений профилей
Ответ на подсказку
CDS Hooks Guidance Ответ Определяет GuidanceResponse, который представляет контейнер ответа для ответа ловушек CDS профилей
Иммунизация
Расширения HL7 для иммунизации Определяет общие расширения, используемые или связанные с ресурсом иммунизации
Рекомендация по иммунизации
Иммунизация Рекомендация HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом Рекомендации по иммунизации
Руководство по внедрению
Профиль руководства по внедрению ядра FHIR Этот профиль содержит базовые расширения Руководства по реализации
Библиотека
Общая библиотека Обеспечивает минимальный набор информации для метаданных библиотеки, требуемый HL7 и другими организациями, которые совместно используют и публикуют библиотеки. профилей
Библиотека CQL Представляет библиотеку логики CQL профилей
Список
Список расширений HL7 Определяет общие расширения, используемые или связанные с ресурсом списка добавочных номеров
Расположение
Расположение HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом Location добавочных номеров
Измерение
Совместная мера Обеспечивает минимальный набор информации для метаданных меры, требуемых HL7 и другими организациями, которые совместно используют и публикуют меры профилей
Лекарства
Лекарства HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом Medication
Лекарства Администрация
MedicationAdministration HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом MedicationAdministration
Выдача лекарств
MedicationDispense HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом MedicationDispense
Запрос лекарства
MedicationRequest HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом MedicationRequest
Заявление о лекарствах
Заявление о лекарствах HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом MedicationStatement
Заголовок сообщения
Общие расширения для заголовка сообщения Определяет «общие» расширения для использования с ресурсом заголовка сообщения и содержащимися элементами добавочных номеров
Питание Заказ
ПитаниеЗаказать расширения HL7 Определяет общие расширения, используемые или связанные с ресурсом NutritionOrder добавочных номеров
Наблюдение
Профиль измерения параметров устройства Этот профиль описывает прямые или производные, качественные или количественные физиологические измерения, настройки или данные расчета, полученные с помощью медицинского устройства или компонента устройства. профилей
Наблюдение HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом наблюдения добавочных номеров
Наблюдение-генетика Описывает, как ресурсы наблюдения используются для сообщения результатов структурированных генетических тестов. профилей, расширений, параметры поиска
контрольно-измерительные приборы Определяет ограничения и расширения для ресурса Observation для использования при запросе и извлечении информации Vital Signs. профилей
наблюдательный вес Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении веса тела по показателям жизнедеятельности. профилей
контрольно-измерительная панель Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении панели показателей жизнедеятельности. профилей
высота наблюдательного корпуса Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении высоты тела показателя жизнедеятельности. профилей
наблюдение-респиратор Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении частоты дыхания по показателям жизнедеятельности. профилей
наблюдение - пульс Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении частоты пульса жизненно важных функций. профилей
температура тела наблюдения Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении температуры тела жизненно важных функций. профилей
наблюдательный круг Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении окружности головы показателей жизнедеятельности. профилей
наблюдение-оксигенсат Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении показателя насыщения кислородом жизненно важных функций. профилей
наблюдение-bmi Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении индекса массы тела жизненно важных функций. профилей
наблюдение-бп Определяет ограничения и расширения ресурса Observation для использования при запросе и извлечении артериального давления показателей жизнедеятельности. профилей
Операция Определение
Стандартные расширения определения операций Этот профиль описывает общие расширения, которые используются с определениями операций добавочных номеров
Результат работы
Стандартная операция Расширения результатов Этот профиль описывает общие расширения, которые используются с OperationOutcomes добавочных номеров
Организация
Организация HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом организации добавочных номеров
Филиал организации
Организация-членство HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом OrganizationAffiliation добавочных номеров
Пациент
Удлинители HL7 пациента Определяет общие расширения, используемые или связанные с ресурсом пациента расширений, параметры поиска
Определение плана
Общий план Определение Обеспечивает минимальный набор информации для метаданных определения плана, требуемых HL7 и другими организациями, которые совместно используют и публикуют определения планов. профилей
Определение вычислимого плана Определяет вычислимое PlanDefinition, которое определяет одну библиотеку и требует, чтобы все выражения, на которые ссылается PlanDefinition, были определениями в этой единой библиотеке. профилей
План обслуживания крючков CDS Определение Определяет PlanDefinition, который реализует поведение службы перехватчиков CDS. профилей
Практикующий
Практикующий HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом практикующего специалиста добавочных номеров
Роль практикующего
PractitionerRole HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом PractitionerRole добавочных номеров
Порядок действий
Процедура HL7 Расширения Определяет общие расширения, используемые или связанные с ресурсом процедуры добавочных номеров
Провенанс
История происхождения Руководство по использованию Provenance для связанных элементов истории профилей
Анкета
Расширения ядра для Анкеты Содержит стандартные расширения для анкеты, в том числе для проверки добавочных номеров
CQF-Анкета Добавляет возможность определять поведение как часть анкеты. профилей
Анкета Ответ
Расширения ядра для анкеты Ответ Содержит стандартные расширения для ответа на вопросник, среди прочего, для проверки расширений, параметры поиска
RequestGroup
CDS Hooks RequestGroup Определяет RequestGroup, которая может представлять ответ ловушек CDS профилей
SearchParameter
Расширения стандартных параметров поиска Этот профиль описывает общие расширения, которые используются с параметрами поиска
Запрос на обслуживание
ServiceRequest-Genetics Описывает, как ресурс ServiceRequest используется для генетики. профилей, удлинителей
Запрос на обслуживание HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом запроса на обслуживание добавочных номеров
Образец
Удлинители HL7, образец Определяет общие расширения, используемые или связанные с ресурсом образца. добавочных номеров
Определение структуры
Расширения определения стандартной структуры Этот профиль описывает общие расширения, которые используются с определениями структуры добавочных номеров
Задача
Задача HL7 Extensions Определяет общие расширения, используемые или связанные с ресурсом задачи добавочных номеров
ValueSet
Расширения ValueSet HL7 Определяет общие расширения, используемые или связанные с ресурсом ValueSet расширений, параметры поиска
Набор общей стоимости Обеспечивает минимальный набор информации для метаданных набора значений, требуемых HL7 и другими организациями, которые совместно используют и публикуют наборы значений. профилей

Профилирование - FHIR v4.0.1

Эта страница является частью спецификации FHIR (v4.0.1: R4 - Mixed Normative и STU). Это текущая опубликованная версия. Полный список доступных версий см. В Справочнике опубликованных версий

.

5.1.0 Профилирование FHIR

Эта страница была утверждена как часть стандарта ANSI. Дополнительные сведения см. В пакете инфраструктуры.

Базовая спецификация FHIR (данная спецификация) описывает набор базовых ресурсов, фреймворков. и API, которые используются в самых разных контекстах в здравоохранении.Однако существует большая вариативность между юрисдикциями и в экосистеме здравоохранения вокруг практики, требования, правила, образование и возможные действия и / или выгодно.

По этой причине спецификация FHIR является «спецификацией платформы» - она ​​создает общая платформа или фундамент, на котором реализуются самые разные решения. Как следствие, эта спецификация обычно требует дальнейшей адаптации к конкретным контексты использования.Обычно в этих приспособлениях указывается:

  • Правила о том, какие элементы ресурсов используются или не используются, и какие дополнительные элементы добавляются, не являясь частью базовой спецификации
  • Правила, определяющие, какие функции API используются и как
  • Правила использования терминологии в отдельных элементах
  • Описание того, как элементы ресурсов и функции API соответствуют местным требованиям и / или реализациям

Обратите внимание, что из-за природы экосистемы здравоохранения может быть несколько перекрывающиеся наборы адаптаций - по областям здравоохранения, по стране, по учреждению и / или по поставщику / внедрению.

5.1.0.1 Глоссарий

Для этой цели FHIR определяет каскад артефактов:

Глагол «профиль» или «профилирование» используется для описания процесса создания профиля.

5.1.0.2 Ресурсы соответствия

Обычно руководства по внедрению ограничивают и расширяют API, ресурсы и терминологию. FHIR предоставляет набор ресурсов, которые может использоваться для представления и распространения принятых решений, а также позволяет разработчикам создавать на их основе полезные сервисы.Эти ресурсы известны как ресурсы соответствия. Эти ресурсы соответствия позволяют разработчикам:

  • Укажите, что некоторые вызовы API не используются в конкретной ситуации, и предоставьте дополнительные сведения об использовании вызовов API (Заявление о возможностях)
  • Добавить дополнительные операции или параметры поиска, не входящие в базовую спецификацию (с использованием ресурса OperationDefinition или ресурса SearchParameter)
  • Определите, как используется конкретная структура (ресурс, расширение или тип данных) (ресурс определения структуры):
    • Опишите, как используются существующие элементы ресурсов
    • Определить существующие элементы, которые не используются
    • Определите расширения, которые можно использовать в ресурсах или типах данных
  • Смешайте пользовательскую и стандартную терминологию и выберите, какие коды из них использовать для конкретного кодированного элемента (Ресурсы по набору значений и определению структуры)
  • Сопоставление местной и стандартной терминологии или моделей содержимого (ресурс Concept Map)
  • Зарегистрируйте системные пространства имен для идентификаторов и терминологии (ресурс NamingSystem)

Эти ресурсы необходимо использовать, как описано ниже, а также следуя основным концепциям расширения, которые описаны в разделе «Расширяемость». Для удобства разработчика в самой спецификации публикуются базовые определения с использованием тех же ресурсов.

5.1.0.3 Два использования профилей

Ресурс CapabilityStatement описывает два разных использования профилей ресурсов: Профили ресурсов и поддерживаемые профили. Профили ресурсов указываются с помощью элемента CapabilityStatement.rest.resource.profile и поддерживаемые профили указываются с помощью CapabilityStatement.Элемент rest.resource.supportedProfile .

5.1.0.3.1 CapabilityStatement.rest.resource.profile

Эти профили описывают общие функции, поддерживаемые системой для каждого типа ресурс. Как правило, это надмножество всех различных сценариев использования, реализуемых системой. Это перспектива функциональности системы на уровне ресурсов.

5.1.0.3.2 CapabilityStatement.rest.resource.supportedProfile

Эти профили описывают информацию, обрабатываемую / производимую системой для каждого варианта использования. Некоторые примеры использования таких профилей:

  • Лабораторная служба, готовящая набор различных отчетов - общая химия, анализ крови и т. Д. Типичные лаборатории могут поддерживать несколько сотен различных отчетов
  • Менеджер по медицинскому обслуживанию, который занимается набором различных типов планов медицинского обслуживания и соответствующими клиническими ресурсами
  • Фармацевтический справочник лекарств, который рассматривает несколько различных уровней сложности в своих представлениях о лекарствах

Эти профили представляют различные варианты использования, ведущие к обработке ресурсов типа, указанного в CapabilityStatement.rest.resource.type иначе. Например:

  • Служба поддержки принятия решений, которая обеспечивает анализ нескольких различных наборов данных, соответствующих определенному шаблону - тесты x, y и z с определенными кодами и модулями

Для системы-производителя и системы-потребителя для успешного обмена данными на основе один из этих поддерживаемых профилей, недостаточно знать, что системы имеют профили, которые перекрываются для варианта использования представляет интерес; потребитель должен иметь возможность фильтровать общий набор ресурсов предоставляется системой производителей и работайте только с соответствующими к варианту использования.

В качестве примера рассмотрим лабораторную систему, генерирующую тысячи отчетов. день. 1% этих отчетов - это конкретные эндокринные отчеты, которые система поддержки принятия решений умеет обрабатывать. Обе системы заявляют, что они поддерживают конкретный профиль эндокринных отчетов, но как решение поддерживает система действительно находит эндокринные отчеты, которые она умеет обрабатывать?

Один из возможных вариантов - получение системой поддержки принятия решений каждого отчет, поступающий из лабораторной системы, проверьте, соответствует ли он профиль или нет, а затем решите, обрабатывать ли его.Проверяем, есть ли ресурс соответствует определенному профилю или не является прямым прямая операция (один из вариантов - использовать для этого предоставленные инструменты), но это очень неэффективный способ - система поддержки принятия решений должна получать и обрабатывать в 100 раз больше ресурсов, чем использует. В помощь потребителю найти правильный набор отчетов для варианта использования, производитель ресурсы также ДОЛЖНЫ для любого профиля, объявленного в CapabilityStatement. rest.resource.supportedProfile :

  1. Отметьте ресурсы утверждениями профиля, документируя профиль (ы), которым они соответствуют (это позволяет индексировать по профилю)
  2. (если сервер) поддерживает поиск по параметру _profile для заявленных профилей

Помимо этих требований, производитель ресурсов ДОЛЖЕН гарантировать, что любой экземпляр ресурса, который можно разумно ожидать для соответствия заявленным профилям СЛЕДУЕТ публиковать в этой форме.

Примечание для пробного использования: С таким использованием профилей связано множество неисследованных проблем. HL7 активно ищет отзывы пользователей, которые экспериментируют в этой области, и пользователей следует быть готовым к изменениям функций и обязательств в этой области в будущем.

Отзывы здесь приветствуются.

5.1.0.4 Расширение и ограничение API

Ресурс CapabilityStatement перечисляет взаимодействия REST (чтение, обновление, поиск и т. Д.).), которые предоставляет сервер или использует клиент вместе с некоторая вспомогательная информация для каждого. Его также можно использовать для определения набора желаемого поведения (например, как часть спецификации или Запрос предложений). Единственное взаимодействие, которое серверы должны поддерживать, - это возможности само взаимодействие - для получения CapabilityStatement сервера. Помимо этого, серверы и клиенты поддерживают и используют любую Вызовы API имеют отношение к их варианту использования.

В дополнение к операциям, которые предоставляет FHIR, серверы могут предоставлять дополнительные операции, не входящие в спецификацию FHIR.Разработчики могут безопасно это сделать добавив имя настраиваемой операции с префиксом '$' к существующему URL-адресу FHIR, поскольку Операции рамки делает. Ресурс Conformance поддерживает определение того, какие OperationDefinitions используют определенные имена на конечной точке. Если определены службы, которые не объявлены с помощью OperationDefinition, это может быть целесообразно использовать более длинные имена, уменьшая вероятность столкновения (и путаницы) со службами, объявленными другие интерфейсы. Базовая спецификация никогда не будет определять имена операций с символом "."(точка) в них, поэтому разработчикам рекомендуется использовать в своих именах соответствующий префикс (например, «ihe.someService»). чтобы уменьшить вероятность конфликтов имен.

Реализациям рекомендуется, но не обязательно, определять операции с использованием стандартных Каркас операций FHIR - то есть для объявления операций с помощью OperationDefinition ресурс, но некоторые операции могут включать форматы, которые нельзя так описать.

Реализации также могут расширять FHIR API, используя дополнительные типы контента.Например, может быть полезно прочитать или обновить ресурсы для встреч с использованием формата на основе vCard. vCard определяет свой собственный тип MIME, и эти дополнительные типы MIME могут безопасно использоваться в дополнение к тем, которые определены в этой спецификации.

5.1.0.5 Расширение и ограничение ресурсов

Расширение и ограничение ресурсов (известное как «профилирование ресурса») осуществляется с помощью Ресурс "StructureDefinition", который представляет собой изложение правил о как используются элементы ресурса и где в ресурсе используются расширения.

5.1.0.6 Изменение мощности

Одна ключевая функция профилей - изменение мощности элемента. Профиль может ограничивать мощность элемента в пределах базовой структуры это сдерживает. В этой таблице приведены допустимые типы ограничений:

производное (поперек)
основание (вниз)
0..0
(не используется)
0..1
(необязательно)
0..n
(необязательно, много)
1..1
(обязательно)
1..n
(минимум 1)
0..1 да да нет да нет
0 .. * да да да да да
1..1 нет нет нет да нет
1 .. * нет нет нет да да

Когда профиль ограничивает другой профиль с большим количеством вариантов мощности (например,г. низкий - это не просто 0 или 1, а высокий - это не просто 1 или *), то же самое принципы по-прежнему применяются: ограничивающий профиль может разрешать только то, что позволяет базовый профиль.

Обратите внимание, что хотя профиль может ограничивать элемент от x .. * до x..1, это не имеет никакого значения для представление в формате JSON - элемент все равно будет представлен в виде массива. В качестве примера возьмем Имя пациента с числом элементов 0 .. *. У пациента без профиля это будет представлено как:

{
  "resourceType": "Пациент",
"имя" : [{
"text": "Питер Джеймс"
}]
}


Даже если на ресурсе создан профиль, который сужает количество элементов до 1..1, заявки будут обрабатываться ресурс без знания профиля. По этой причине представление останется прежним.

5.1.0.7 Ограничения использования

Возможности StructureDefinitions, когда они ограничивают существующие ресурсы и типы данных, ограничены в некоторых отношениях:

  • Профили не могут нарушать правила, установленные в базовой спецификации (например, количество элементов, как описано выше)
  • Профили не могут указывать значения по умолчанию или значения для элементов, определенных в базовой спецификации (обратите внимание, что типы данных и ресурсы вообще не определяют значения по умолчанию, но значения по умолчанию могут быть определены для логических моделей
  • Профили не могут давать более конкретные имена элементам, определенным в базовой спецификации, или добавлять новые элементы
  • Обработка ресурса без знания профиля должна быть безопасной

Следствием этого является то, что если профиль требует расширенного поведения, которое не может игнорировать, он также должен предписывать использование расширения модификатора.Другими словами, знание должно быть явным в экземпляр, не скрытый в профиле.

Например, если в профиле нужно описать, что Процедура ресурс отрицался (например, утверждал, что этого никогда не было), он не мог просто сказать в самом профиле, что это означает ресурс; вместо этого профиль должен говорят, что у ресурса должно быть расширение, представляющее эти знания.

Существует возможность отмечать ресурсы, чтобы указать, что они могут быть поняты только процесс, который знает и понимает набор опубликованных правил.Для дополнительной информации, см. Ограниченное понимание ресурсов.

5.1.0.8 Использование StructureDefinitions

«Ограничение» StructureDefinition определяет набор ограничений на содержимое ресурса или типа данных FHIR, или дополнительный набор ограничений для существующего профиля. Определение данной структуры идентифицируется ее каноническим URL-адресом, который ДОЛЖЕН быть URL-адресом, по которому оно опубликовано. Следующие виды утверждений могут быть сделаны о том, как используется элемент, используя серия определений элементов:

  • Ограничение мощности элемента; е.г. база может разрешать 0 .. *, а конкретное приложение может поддерживать 1..2
  • Исключение использования элемента путем установки его максимальной мощности на 0
  • Ограничение содержимого элемента одним фиксированным значением
  • Создание дополнительных ограничений для содержимого вложенных элементов внутри ресурса (выраженных в виде операторов XPath)
  • Ограничение типов для элемента, допускающего несколько типов
  • Требование, чтобы типизированный элемент или цель ссылки на ресурс соответствовал другому профилю структуры (объявленному в том же профиле или в другом месте)
  • Указание привязки к другому набору значений терминологии (см. Ниже)
  • Предоставление уточненных определений, комментариев / примечаний по использованию и примеров для элементов, определенных в Ресурсе, чтобы отразить использование элемента в контексте Профиля
  • Предоставление более конкретных или дополнительных сопоставлений (например,г. в HL7 v2 или HL7 v3) для ресурса при использовании в определенном контексте
  • Заявление о том, что один или несколько элементов в структуре должны «поддерживаться» (см. Ниже)

Любые измененные определения ДОЛЖНЫ быть ограничениями, соответствующими правила, определенные в ресурсе в Спецификации FHIR, из которого создан профиль. Обратите внимание, что некоторые из эти ограничения могут быть реализованы с помощью инструментов (и инструментов FHIR), но другие (e.г. выравнивание изменений в описательном тексте) не может применяться автоматически.

Обратите внимание, что определения структуры не могут «удалять» отображения и ограничения, которые определены в базовой структуре, но для большей ясности они могут воздерживаться от их повторения.

Определение структуры содержит линейный список определений элементов. Присущая Вложенная структура элементов получается из значения пути каждого элемента. Например, последовательность путей к элементам такая:

  • Корень
  • Корень.ребенокA
  • Root.childA.grandchild1
  • Root.childB

определяет следующую структуру:

 <Корень>







или его эквивалент в формате JSON. Структура последовательная - детей никогда не бывает подразумевается, и операторы пути всегда в порядке. Список элементов линейный список, а не явно вложенный, потому что определения элементов часто повторно используются в нескольких местах в рамках одного определения, и это повторное использование проще с плоской структурой.

5.1.0.9 Дифференциальный и снимок

StructureDefinitions может содержать дифференциальный оператор, снимок заявление или оба.

Дифференциальные утверждения описывают только те различия, которые они делают относительно определения структуры, которое они ограничивают (чаще всего это базовый ресурс или тип данных FHIR). Например, профиль может сделать единственный элемент обязательным (количество элементов 1..1). В примере дифференциальной конструкции он будет содержать единственный элемент с обязательным путем к элементу и указанием количества элементов.Больше ничего не сказано - вся остальная структурная информация подразумевается (обратите внимание, что это означает, что дифференциальный профиль может быть разреженным и только упоминать измененные элементы, не перечисляя полная структура. В это правило входит корневой элемент - он не нужен в разреженный дифференциал).

Обратите внимание, что дифференциал может не ограничивать элементы. Это означает, что профиль станет более гибким с точки зрения совместимости. с другими профилями, но для поддержки реализации потребуется больше работы системы.В качестве альтернативы, профиль может запретить отключение всех дополнительных элементов. присутствует (max cardinality = 0) - это закрывает контент, что делает реализация проще, но также снижает его полезность.

Чтобы правильно понять дифференциальную структуру, она должна быть применяется к определению структуры, на которой он основан. Чтобы сэкономить инструменты от необходимости поддерживать эту операцию (которая требует больших вычислительных ресурсов и невозможно, если базовая структура недоступна), StructureDefinition может также содержать "снимок" - полностью рассчитанную форму структура, не зависящая от какой-либо другой структуры.FHIR проект предоставляет инструменты для общих платформ, которые могут заполнять снимок дифференциала (обратите внимание, что инструменты генерируют полные подробные снимки; они не поддерживают подавление сопоставлений или ограничений).

StructureDefinitions может содержать как дифференциальное представление, так и представление моментального снимка. По сути, это самая полезная форма - дифференциал. форма служит процессу разработки, а снимок - инструменты для реализации. Ресурсы StructureDefinition, используемые в системы всегда должны иметь заполненное представление снимка.

5.1.0.10 Нарезка

Одна из общих черт ограничения StructureDefinitions - это взять элемент, который может встречаться более одного раза (например, в списке), а затем разделите список на серию подсписок, каждый с различными ограничениями на элементы в подсписке с соответствующими дополнительное значение. В FHIR эта операция известна как «нарезка» списка. Это обычное дело «разрезать» список на подсписки, каждый из которых содержит только один элемент, эффективно накладывая ограничения на каждый элемент в списке.

Вот пример, иллюстрирующий процесс:

В этом примере определение базовой структуры для ресурса Observation определяет элемент "компонент", содержащий вложенный код и значение для наблюдений, которые иметь несколько значений. Классический пример такого наблюдения - артериальное давление. измерение - содержит 2 значения, одно для систолического, а другое для диастолического (пример).

На этой диаграмме показан концептуальный процесс «разрезания» списка компонентов на систолические и диастолические срезы (обратите внимание, что во избежание беспорядка атрибут "name" в Observation отображается как код, а не как полный CodeableConcept).

Определение структуры для артериального давления разбивает список компонентов на два подсписка по одному элементу в каждом: систолический элемент и диастолический элемент. Каждый из них элементов имеет фиксированное значение для элемента кода (фиксированный код LOINC для имя), и оба имеют значение типа Количество. Этот процесс называется «срезы», а систолические и диастолические элементы называются «срезами».

Обратите внимание, что при обмене ресурсом формат сериализации, который обменивается, не изменено ограничивающим определением.Это означает, что имена профилей элементов, определенные в определение структуры («систолическое» и т. д. в данном примере) никогда не меняются. Ресурс экземпляр выглядит так:

 <Наблюдение>
   ...
   <компонент>

     <значение ...>

   <компонент>

     <значение ...>




Чтобы определить, что первый связанный элемент соответствует «Систолическому» в определение структуры, чтобы затем определить, каким дополнительным ограничениям для подсписка соответствует элемент, система проверяет значения элементов.В этом случае элемент «код» в целевом ресурсе может использоваться для определения того, к какому срезу относится эта цель. Этот элемент называется «дискриминатором».

5.1.0.11 Дискриминатор

В общем случае системы, обрабатывающие ресурсы с помощью определения структуры который нарезает список, может определять срез, соответствующий элементу в список, проверив, соответствует ли содержимое элемента указанным правилам для ломтика. Для этого потребуется, чтобы процессор мог проверять все правила. применяется в срезе, и делать это предположительно в глубину мода.Оба эти требования непомерно сложны для операционной системы. и особенно для сгенерированного кода (например, программного обеспечения, которое автоматически создается на основе Определение структуры). Таким образом, чтобы обеспечить лучший способ различать срезы, срезанный элемент может обозначать поле или набор полей, которые действуют как «дискриминатор», используемый для различения срезов.

Когда предоставляется дискриминатор, совокупность значений элементы, обозначенные в дискриминаторе, уникальны и различны для каждого возможного среза и приложений можно легко определить какой фрагмент находится в списке.Намерение состоит в том, чтобы это можно сделать в сгенерированном коде, например. с помощью переключателя / корпуса заявление.

Когда ограничивающая структура обозначает один или несколько дискриминаторов, она ДОЛЖНА убедитесь, что возможные значения для каждого среза различны и не перекрываются, так, чтобы ломтики можно было легко различить.

Каждый дискриминатор представляет собой пару значений: тип, который указывает, как поле обрабатывается при оценке дискриминатора, а FHIRPath выражение, которое идентифицирует элемент, в котором находится дискриминатор.Есть пять различных типов обработки дискриминаторов:

значение Срезы имеют разные значения в назначенном элементе.
существует Срезы различаются по наличию или отсутствию номинированного элемента.
шаблон Срезы имеют разные значения в назначенном элементе, как определено путем их тестирования на применимый ElementDefinition.pattern [x].
тип Срезы различаются по типу номинируемого элемента.
профиль Срезы различаются по соответствию номинированного элемента заданному профилю. Обратите внимание, что если путь указывает .resolve (), тогда профиль является целевым профилем в ссылке. В этом случае для различения срезов требуется проверка возможных профилей.

Оператор FHIRPath, позволяющий выбрать элемент, для которого Дискриминатор основан на ограниченном операторе FHIRPath, который может включать:

  • Выбор элементов (например,г. Операторы FHIRPath без "()", например component.value )
  • Функция extension (url) , чтобы разрешить выбор конкретного расширения
  • Функция resolve () , позволяющая разрезать границы ресурсов
  • Функция ofType () , позволяющая выбрать тип в полиморфном элементе

См. Полную информацию об ограниченном операторе FHIRPath.

Дополнительные примечания об использовании различных типов дискриминаторов:

стоимость Это наиболее часто используемый тип дискриминатора: принятие решения на основе значения элемента.Используемые таким образом элементы в основном относятся к примитивным типам - код , uri . Типичный пример: срез по значению Patient.telecom.system для значений телефона, электронной почты и т. Д.
образец Это в основном используется с элементами типа CodeableConcept , где элементы различаются наличием определенного кода. но ожидается наличие других кодов, которые не имеют отношения к процессу сопоставления срезов.Типичный пример: срез по значению Observation.code , для значений LOINC с кодами 1234-5, 4235-8 и т. Д.
существует Обычно это не используется - у него всего 2 значения, так что сила дискриминации невелика. Он в основном используется как дополнительный критерий нарезки вместе с другими дискриминаторами. Используемые таким образом элементы в основном являются сложными базовыми элементами. Типичный пример: срез по паттерну Observation.code и наличие Observation.составная часть.
тип Используется для сопоставления фрагментов в зависимости от типа элемента. Хотя его можно использовать с полиморфными элементами, такими как Observation.value [x] , в основном он используется с типами ресурсов в ссылках, чтобы применять разные профили на основе разных типов ресурсов. Типичный пример: срез по типу List.item.resolve () для типов Patient, RelatedPerson.
профиль Используется для сопоставления срезов в зависимости от того, соответствует ли элемент указанному профилю.Это обеспечивает максимальную мощность, поскольку доступен полный спектр возможностей профилирования, но это также сложнее всего реализовать и требует большей обработки (> 1000 раз по сравнению с остальным). Разработчикам следует использовать это только в случае крайней необходимости. Типичный пример: срез типа Composition.section.entry () для профилей Current-Clinical-Condition, Past-Medical-Event и т. Д.

Каждый срез должен использовать определение элемента для элемент (ы) в дискриминаторе (ах), чтобы гарантировать, что срезы четко дифференцируются по присвоение соответствующей области значений в зависимости от типа дискриминатора.Если типом является значение или шаблон , тогда определение элемента должно использовать либо:

Это составные (комбинированные) значения дискриминаторов которые уникальны, а не только каждый дискриминатор. Например, фрагмент списка элементов, которые являются ссылками на другие ресурсы могут обозначать поля из разных ресурсов, где каждый ресурс имеет только один из обозначенных элементов, при условии, что они различимы по срезам.

Для обозначения дискриминатора вообще не требуется определение структуры. для среза, но те, которые не идентифицируют дискриминаторы, описывают контент, который очень сложно обработать, поэтому это обескуражен.

В определении структуры срез определяется с использованием нескольких элементов записи, которые имеют общий путь , но имеют отдельное имя s. Эти записи вместе образуют «группу срезов»:

  1. Инициируется "срезной записью" То есть первым элемент в группе срезов должен содержать нарезка свойство, определяющее дискриминатор для всех членов группы.Он также содержит неограниченное определение элемента, который нарезан, потенциально включая дочерние элементы неограниченного элемента, если есть какие-либо
  2. Взаимоисключающие . Это означает, что каждый элемент в группе срезов ДОЛЖЕН описывать отличный набор ценностей для группы дискриминаторы . Из-за этого ограничения элемент в ресурсе экземпляр больше никогда не будет соответствовать чем один элемент в данной группе слайсов.Если дискриминаторы не названы, ДОЛЖНА быть возможна дифференциация срезов на основе от их свойств, хотя может быть значительно труднее Сделай так.
  3. Номерной фонд группы . Записи в срезе группа должна быть рядом с в определении сериализованной структуры, или , если есть какие-либо промежуточные элементы, те элементы должны быть «совместимы» с группой. Конкретно это означает, что любые промежуточные элементы должны иметь путь , который начинается с группы фрагментов путь .Например, элемент с путь из Observation.name.extension были бы совместимы (и, следовательно, не "распадались бы") группа срезов, путь которой был Observation.name

Некоторые примеры дискриминаторов:

Контекст Тип дискриминатора Путь дискриминатора Интерпретация
Список.запись значение item.resolve (). name Записи различаются по элементу имени на целевом ресурсе - вероятно, наблюдение, которое может быть определено другой информацией в профиле
List.entry type item.resolve () Записи различаются по типу целевого элемента, на который указывает ссылка
List.entry profile item.resolve () Записи различаются тегом профиля на цели ссылки, как указано в определении структуры в профиле
List.entry value item.extension ('http: // acme .org / extensions / test '). value Записи различаются по значению элемента кода в расширении с указанным URL
List.entry.extension value url Расширения различаются по значение их свойства url (обычно как нарезки расширений)
List.запись тип, значение item.resolve (), item.resolve (). значение Расширения различаются комбинацией типа ресурса, на который имеется ссылка, и, если он есть, элемента кода этого ресурса . Это было бы подходит для случаев, когда список может состоять из условия и набора наблюдений, каждое из которых отличается своим именем - условие не имеет имени, поэтому оно оценивается как нуль в наборе дискриминатора
Наблюдение.value [x] type $ this Различные ограничения (например, «должен поддерживать», примечания по использованию, привязки словаря и т. д.) утверждаются для разных поддерживаемых типов для мультикипового элемента Observation.value [x]

Обратите внимание, что типы дискриминатора типа и профиля также могут использоваться, если повторяющийся элемент содержит непосредственно ресурс (например, DomainResource.conhibited, Bundle.entry, Parameters.parameter.resource).

Примеры срезов и дискриминаторов показывают, как именно это и другие типичные применения срезов представлены в профилях.

Обратите внимание, что расширения всегда нарезаются элементом url , хотя при необходимости они могут быть нарезаны на дополнительные элементы.

5.1.0.12 Мощность среза

При нарезке элемента фиксированной мощности m..n применяются следующие правила:

  • Каждый срез не может иметь мощность больше, чем максимально допустимое количество срезов
  • Сумма максимальных мощностей может быть больше n
  • Сумма минимальных мощностей должна быть меньше или равна n
  • Каждый отдельный срез может иметь минимальную мощность 0 (менее м - единственная ситуация, когда это разрешено), но общее количество элементов в экземпляре все равно должно быть больше или равно м

5.1.0.13 Срез по умолчанию

Есть специальный срез, называемый срезом по умолчанию. Это позволяет профиль для описания набора конкретных фрагментов, а затем создания набора правил, которые применяются ко всем оставшимся контент, который не находится в одном из определенных фрагментов. Некоторые правила для среза по умолчанию:

  • Он идентифицируется, потому что имя сегмента - @default . SliceName '@default' зарезервировано и не может использоваться в любом другом контексте
  • Срезы по умолчанию разрешены, только если правило срезов = закрыто
  • Срезы по умолчанию не должны фиксировать значение элементов дискриминатора
  • Срезы по умолчанию могут быть повторно нарезаны в зависимых профилях

Одно из применений среза по умолчанию - это случай, когда срезы профиля элемент идентификатора, требующий набора известных идентификаторов, где элемент типа запрещен (поскольку они являются известными идентификаторами), но требует введите для всех остальных идентификаторов, если они есть.В этом случае срез по умолчанию не устанавливает никаких правил относительно идентификатора. система (который является дискриминатором среза), но фиксирует количество элементов типа 1..1 в срезе @default.

5.1.0.14 Повторное профилирование и повторная нарезка

Профили могут быть основаны на других профилях и могут применять дополнительные ограничения к уже имеющимся. указано. Это полезный метод, но разработчикам следует опасаться чрезмерного использования - люди есть проблемы с пониманием последствий глубокого набора ограничивающих профилей.

Когда профиль ограничивает другой профиль, он может накладывать дополнительные ограничения, в том числе расширение дискриминатора, добавление новых срезов (если срезы еще не закрыты) и нарезка внутри существующих срезов.

Правила ограничения ElementDefinition.slicing следующие:

  • ElementDefinition.slicing.rule может быть ограничен от открыто до закрыто
  • Определение элемента.Sling.ordered может быть ограничен от false до true
  • Если дискриминатор для элемента объявлен в родительском профиле, дочерние профили, ссылающиеся на этот элемент:
    • ДОЛЖЕН включать все те же дискриминаторы
    • МОЖЕТ добавить дополнительные дискриминаторы

Иногда необходимо разрезать данные, которые уже были разрезаны в базе profile - то есть создавать новые срезы внутри существующих срезов.Это называется «Повторная нарезка». Правила повторной нарезки следующие:

Когда вы нарезаете, вы определяете имя для каждого нового фрагмента. Имя должно быть уникальным для набора фрагментов профиля. Таким образом, если профиль A определяет элемент X с мощностью 0 .. *, а профиль B является производным от профиля A, то профиль B может:

  1. создать ограничение для X без ElementDefinition.sliceName - в этом случае профиль добавляет ограничения ко всем фрагментам X; или
  2. наложите ограничение на X с помощью ElementDefinition.sliceName - в этом случае профиль описывает конкретный фрагмент на X, и ограничения применяются только к этому фрагменту; или
  3. может делать и

Затем профиль C является производным от профиля B. Профиль C может выполнять следующие действия:

  1. установить ограничение для X без ElementDefinition.sliceName - в этом случае профиль ограничивает все срезы X; или
  2. создает ограничение для X с помощью ElementDefinition.sliceName, отличного от того, что используется в профиле B - в этом случае профиль описывает конкретный новый фрагмент на X, и ограничения применяются только к этому фрагменту; или
  3. наложить ограничение на X с тем же ElementDefinition.sliceName используется в профиле B - в этом случае профиль накладывает новые ограничения на срез, определенный в профиле B; или
  4. некоторая комбинация вышеперечисленных опций

Обратите внимание, что профиль C может создавать правила, несовместимые с профилем B, и в этом случае нет набора экземпляров, которые могут быть действительны для профиля C.

В дополнение к вышесказанному, бывают случаи, когда профилю C необходимо дополнительно разрезать срез, определенный в B.В этом случае необходимо указать как ElementDefinition.sliceName исходного slice из профиля B, а также для определения ElementDefinition.sliceName для слоя, определенного в профиле C. Это делается путем разделения имен с помощью «/». Например, если Профиль B определяет срез «пример», и профиль C определяет срез «example / example1», тогда это считается срезом «example1» из примера среза. Этот процесс можно продолжать бесконечно, разделяя каждый слой имен нарезки символом «/».Этот шаблон также применим к @default: @ default / @ default.

5.1.0.15 Определения расширений

Определение расширения определяет URL-адрес, который идентифицирует расширение и используется для ссылки на определение расширения, когда оно используется в ресурсе.

Определение расширения также определяет контекст, в котором может использоваться расширение (обычно конкретный путь или тип данных), а затем определяет элемент расширения, используя те же сведения, что и профилировать структурные элементы, входящие в состав ресурсов.Это означает, что одно расширение может быть определен один раз и использоваться на разных ресурсах и / или типах данных, например нужно было бы только один раз определите расширение для «цвета волос», а затем укажите, что его можно использовать как для пациента, так и для практикующего.

Для дальнейшего обсуждения определения и использования расширений вместе с некоторыми примерами, см. Расширяемость.

5.1.0.15.1 Использование расширений в профилях

После определения расширение может использоваться в экземпляре ресурса. без какого-либо Профиля, заявляющего, что это может, должно или должно быть, но Профили могут использоваться для описания того, как используется расширение.

Чтобы предписать использование расширения в экземпляре, список расширений по ресурсу нужно нарезать. Это показано в расширяемости примеры

Обратите внимание, что минимальная мощность расширения ДОЛЖНА быть допустимым ограничением. от минимальной мощности в определении расширения. Если минимум количество элементов расширения равно 1, когда оно определено, оно может быть только обязательным когда он добавлен в профиль. Не рекомендуется - минимальная мощность расширения обычно должно быть 0.

5.1.0.16 Определения привязки

Закодированные элементы имеют привязки, которые связывают элемент с определением набор возможных кодов, которые может содержать элемент. Привязка идентифицирует определение набора возможных кодов и контролирует, насколько точно набор возможных кодов интерпретируется.

Набор возможных кодов является формальной ссылкой на ValueSet. ресурс, который может быть конкретной версией, или общая ссылка на некоторый веб-контент, определяющий набор коды.Второй наиболее уместен, когда набор значений определяется какой-то внешний стандарт (например, типы пантомимы). Как вариант, где привязка неполное (например, в стадии разработки), просто текстовое описание возможные коды могут быть предоставлены.

У привязок есть свойство, определяющее степень связанной с ними гибкости. с использованием кодов в наборе значений. См. Сила связывания для получения дополнительной информации.

5.1.0.17 Сочетание специальной и стандартной терминологии

Ресурсы CodeSystem могут использоваться для переноса определений локальных коды (Пример) и ValueSets может смешивать комбинацию местных кодов и стандартных кодов (например,г. LOINC, SNOMED) или просто для выбора определенного набора стандартных кодов (примеры: LOINC, SNOMED, ​​RxNorm). Профили могут связываться с этими наборами значений вместо тех, которые определены в базовом спецификации, следуя этим правилам:

Сила привязки в базовой спецификации Правила настройки в профилях
требуется Набор значений может содержать только коды, содержащиеся в наборе значений, заданном спецификацией FHIR
расширяемый набор значений может содержать коды, которых нет в базовом наборе значений.Эти дополнительные коды НЕ ДОЛЖНЫ иметь то же значение, что и существующие коды в наборе базовых значений
предпочтительный или пример Набор значений может содержать все, что подходит для местного использования

Обратите внимание, что местные коды не так совместимы, как стандартные опубликованные кодовые системы (например, LOINC, SNOMED CT), поэтому предпочтительно использовать стандартные кодовые системы.

5.1.0.18 Изменение прочности связывания в профилях

Профиль может изменять терминологическую привязку элемента - как силу, так и набор значений - в пределах базовой структуры это сдерживает.В этой таблице приведены изменения, которые можно внести в силу связывания:

производное (поперек)
основание (вниз)
требуется расширяемое предпочтительное пример
требуется да нет нет нет
расширяемое да расширяемое да нет нет
предпочтительно да да да нет
пример да да да да

Обратите внимание, что ограничивающий профиль может оставить силу связывания прежней и вместо этого изменить установленное значение.Каким бы ни был ограничивающий профиль делает, он не может сделать коды действительными, которые недопустимы в базовом профиле.

5.1.0.19 Должен поддерживать

Одно из свойств, которое может быть объявлено в профилях, но не в определениях ресурсов или типов данных, - mustSupport. Это логическое свойство. Если это правда, это означает, что системы, заявляющие о соответствии заданному профилю, должны «поддерживать» элемент. Это отличается от количества элементов. Возможно иметь элемент с минимальной мощностью "0", но все же ожидать, что системы для поддержки элемента.

Значение слова «поддержка» не определяется базовой спецификацией FHIR, но может иметь значение правда в профиле. Когда профиль делает это, он также ДОЛЖЕН давать понять какая именно «поддержка» требуется. Примеры включают:

  • Система должна иметь возможность сохранять и извлекать элемент
  • Система должна отображать элемент пользователю и / или позволять пользователю захватить элемент через пользовательский интерфейс
  • Элемент должен появиться в выходном отчете
  • Элемент должен учитываться при выполнении поддержки принятия решений, расчетах или другой обработке
  • и др.

Конкретное значение слова «Обязательная поддержка» для целей профиля ДОЛЖНО быть описано в ElementDefinition.definition , общий StructureDefinition.description или в другой документации для руководства по реализации, которое включает профиль.

При создании профиля на основе другого профиля параметр Must Support может быть изменен с false на true, но не может быть изменен с true на false. Обратите внимание, что элемент, имеющий свойство IsModifier, не обязательно является «ключевым» элементом (например,г. один из важные элементы для использования ресурса), и при этом он не должен автоматически поддерживать - однако оба из этих вещей более вероятно, что это будет верно для элементов IsModifier, чем для других элементов.

5.1.0.20 Критерии поиска

Реализации могут определять критерии поиска в дополнение к тем, которые определены в самой спецификации. Критерии поиска попадают в одну из четырех категорий:

  1. Включение поиска по основным элементам, для которых не определены стандартные критерии поиска (например,г. поиск Наблюдение нормальным диапазоном)
  2. Включение поиска по элементам, для которых уже определены стандартные критерии поиска, но с настраиваемыми правилами сопоставления; например похожий на звук поиск по имени практикующего
  3. Включение поиска по добавочному номеру
  4. Включение поиска, который соответствует не одному элементу, а скорее комбинации элементов или вычислений для элемента; например поиск пациентов по возрасту

Дополнительные параметры поиска можно определить с помощью ресурса SearchParameter.

5.1.0.21 Представление профилей

Когда эта спецификация описывает профиль, он представлен в 5 различных формах:

Сводка текста Это представляет собой краткое резюме, удобное для чтения, резюме автора - сочетание резюме автора и некоторого автоматически созданного сводного содержания
Таблица дифференциала Это представление отчета о дифференциале (см. выше). Для контекста дополнительная информация, не входящая в дифференциал, также показана частично прозрачной
Таблица моментальных снимков Это вид моментального снимка, созданного профилем (см. Выше).Информация представляет собой исчерпывающий обзор того, что означает профиль
Шаблон XML Пример того, как выглядит профиль в формате XML
Шаблон JSON Пример того, как профиль выглядит в формате JSON

5.1.0.22 Поддержка нескольких профилей

От приложений может потребоваться одновременная поддержка нескольких профилей. Типичным примером может быть приложение EHR, которое требуется для поддержки профиль общего доступа к данным (например, DAF), а также должны поддерживать определенные профили для поддержки принятия решений с использованием тех же интерфейс.

Влияние поддержки двух наборов профилей зависит от того, используются ли ресурсы создаются или потребляются. Когда приложение создает контент, оно должны создавать контент, соответствующий обоим наборам профилей, то есть пересечение профилей. Когда приложение потребляет информацию, тогда он должен иметь возможность потреблять контент, который соответствует любому набору профили - то есть объединение профилей.

Поскольку приложения обычно потребляют и производят ресурсы одновременно, соответствие более чем одному профилю может быть невозможно, если только профили предназначены для высказываний на разных уровнях - и в приведенном выше случае это один из таких случаев, когда один профиль ориентирован на доступ к данным, происхождение, и доступность, другой профиль сосредоточен на клиническом содержании.

Соответственно, профили могут относиться друг к другу четырьмя различными способами. Каждый профиль можно рассматривать с точки зрения набора экземпляров, соответствующих профилю:

  1. Неперекрывающиеся: нет экземпляров, соответствующих профилям A и B (технически пересечение профилей A и B является пустым набором)
  2. Частично перекрывается: некоторые экземпляры соответствуют как A, так и B, а другие соответствуют только A или B
  3. Один набор содержится в другом: все ресурсы, соответствующие A, соответствуют B, но только некоторые из тех, которые соответствуют B, соответствуют A (или наоборот)
  4. Идентичные наборы: набор ресурсов, соответствующих A, совпадает с набором ресурсов, которые соответствуют B, а набор ресурсов, которые не соответствуют A, совпадает с набором ресурсов, которые не соответствуют B

Профили можно сравнивать, чтобы определить их совместимость.Можно найти одно такое сравнение (Todo: внесите это в сборку) между DAF и QICore. Обратите внимание, что это сравнение генерируется инструментами, находящимися в стадии разработки, и является чисто предварительным контент для демонстрации идеи сравнения профилей.

Учебный центр

Это не предложение или ходатайство в какой-либо юрисдикции, где мы не уполномочены вести бизнес или где такое предложение или ходатайство противоречили бы местным законам и постановлениям этой юрисдикции, включая, помимо прочего, лиц, проживающих в Австралии, Канаде. , Гонконг, Япония, Саудовская Аравия, Сингапур, Великобритания и страны Европейского Союза.

Волатильность рынка, объем и доступность системы могут задерживать доступ к счету и исполнение сделок.

Эффективность ценной бумаги или стратегии в прошлом не является гарантией будущих результатов или успеха инвестирования.

Торговля акциями, опционами, фьючерсами и валютой связана со спекуляциями, и риск потери может быть значительным. Перед торговлей клиенты должны учитывать все соответствующие факторы риска, включая собственное финансовое положение. Маржинальная торговля иностранной валютой сопряжена с высоким уровнем риска, а также со своими уникальными факторами риска.

Опционы подходят не всем инвесторам, поскольку особые риски, присущие торговле опционами, могут подвергнуть инвесторов потенциально быстрым и значительным убыткам. Перед тем как торговать опционами, вам следует внимательно ознакомиться с характеристиками и рисками стандартизированных опционов.

Ордера на спреды, стрэддлы и другие многоплановые опционы, размещенные в Интернете, будут включать комиссию в размере 0,65 доллара США за контракт по каждой ветви. Заказы, размещенные другими способами, будут иметь дополнительные транзакционные издержки.

Торговля фьючерсами и фьючерсными опционами носит спекулятивный характер и подходит не всем инвесторам.Пожалуйста, прочтите Уведомление о рисках для фьючерсов и опционов, прежде чем торговать фьючерсными продуктами.

Торговля на Форекс предполагает использование кредитного плеча, сопряжена с высоким уровнем риска и подходит не всем инвесторам. Пожалуйста, прочтите «Раскрытие информации о валютных рисках» перед тем, как торговать валютными продуктами.

Счета фьючерсов и форекс не защищены Корпорацией по защите инвесторов в ценные бумаги (SIPC).

Услуги по торговле фьючерсами, фьючерсными опционами и валютой, предоставляемые TD Ameritrade Futures & Forex LLC.Торговые привилегии подлежат рассмотрению и утверждению. Не все клиенты подойдут. Счета Forex недоступны для жителей Огайо или Аризоны.

Доступ к рыночным данным в режиме реального времени возможен при принятии соглашений об обмене. Профессиональный доступ отличается, и может взиматься плата за подписку. Подробнее см. Наши профессиональные тарифы и сборы.

Подтверждающая документация для любых заявлений, сравнений, статистических данных или других технических данных будет предоставлена ​​по запросу.TD Ameritrade не дает рекомендаций и не определяет пригодность какой-либо безопасности, стратегии или курса действий для вас посредством использования вами наших торговых инструментов. Вы несете исключительную ответственность за любое инвестиционное решение, которое вы принимаете в своей самостоятельной учетной записи.

TD Ameritrade, Inc., член FINRA / SIPC.

TD Ameritrade Inc., член FINRA / SIPC. TD Ameritrade является товарным знаком, которым совместно владеют TD Ameritrade IP Company, Inc. и Toronto-Dominion Bank © 2020 TD Ameritrade IP Company, Inc.Все права защищены. Используется с разрешения.

PPT - На пути к интероперабельным информационным системам здравоохранения: подход к профилю соответствия HL7 Презентация в PowerPoint

  • На пути к интероперабельным информационным системам здравоохранения: подход к профилю соответствия HL7 Роберт Снелик, Лен Гебасе, Лиза Карнахан Национальный институт стандартов и технологий (NIST) Пит Ронти, Управление по делам ветеранов США (VA) [email protected] A01 HL7 Структура сообщения Профиль сообщения MSH MSH EVN EVN PID PID... ... NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 PV1 PV1 ... PV2 PV2 OBX OBX AL1 AL1 ... ... ... HL7 и соответствие: общая картина • Инструменты для создания профилей • например, MWB (VA) • XML-представление HL7 Standard ER7 2.Я… Test Harness Message Maker соответствует требованиям? • Требуется тестирование на соответствие • Повышает надежность и совместимость • Структура тестирования • На основе профиля • Набор тестовых сообщений • Подходит для тестирования на соответствие • Инструменты для создания сообщений • Средство создания сообщений (NIST) • Автоматически и адаптируется

  • R1 R2 R3 DICOM Планирование RIS Cardiology HL7 HL7 NCPDP HL7 Rx X12 HL7 Биллинг HIS HL7 HL7 HL7 HL7 Диета HL7 Медсестринская лаборатория Домен больницы HL7 ASTM L1 L2 L3 L4 HL7 и интеграция здравоохранения • HL7 (уровень здоровья семь) Стандарт обмена сообщениями (уровень приложения) - Версия 2 • Стандарты для обмена, управления и интеграции данных для оказания клинической помощи • Сообщения моделируют события реального мира • e.g., Сообщения для регистрации пациента или запроса заказа на лабораторию • HL7 предоставляет гибкую структуру для создания сообщений • Широко используется; 90% больниц

  • Структура сообщений HL7 • Иерархия элементов сообщения • Группы, сегменты, поля, компоненты и подкомпоненты • Группы и сегменты могут содержать дополнительные элементы • Поля и компоненты могут содержать дополнительные элементы или являются примитивными элементы • Подкомпоненты - это примитивные элементы (т. е. значения данных банки) • Множество событий сообщений • Моделирование событий реального мира, таких как • Прием / выписка / перевод (ADT) • ADT A04 (Регистрация пациента) • ADT A08 (Обновление данных пациента ) • И т.д.<фамилия партнера / супруга (ST)> Подкомпоненты контекста имени: <идентификатор (ST)> & <текст (ST)> & <название системы кодирования (IS)> & <альтернативный идентификатор (ST)> & <альтернативный текст (ST)> & <название альтернативной системы кодирования (IS)> Подкомпоненты диапазона допустимости имени: <дата / время начала диапазона дат (TS)> & <дата / время окончания диапазона дат (TS)>

  • APP X Пользовательский интерфейс Ввод заказа Приложение Система Ввод заказа Приложение Системный программный модуль БД Лабораторный заказ Транзакция Результат лабораторной работы Транзакция HL7 Создание сообщения Синтаксический анализ сообщения X в Y Преобразование Y в X Преобразование HL7 Разбор сообщения Создание сообщения Лабораторное приложение Система Лабораторное приложение Системный модуль БД Программный модуль Пользовательский интерфейс APP Y Проблема с базовым стандартом HL7 • Чрезвычайно большой размер со множеством дополнительных функций • Структура для переговоров, но все еще необходимо проработать детали • Отсутствует стандартная методология для заключения соглашений с торговыми партнерами • Локальные расширения (например,g., Z-сегменты) еще больше усложняют ситуацию • Проблемы взаимодействия - «разновидности HL7» • Две системы могут быть совместимы с HL7, но не могут взаимодействовать • например, передающая система может поддерживать 10 повторений поля, а принимающие системы могут поддерживать только 5.

  • Биллинг HIS RIS IE LAB Rx Diet Зачем нужны профили соответствия • Современное состояние на сегодняшний день • Специальные готовые решения • Интерфейсные модули (отображение сообщений) • HL7 версии 3 ( Object Technology) • Модель явного соответствия • Дизайн, основанный на консенсусе Модель справочной информации • Много хороших идей для поддержки взаимодействия… •… но слишком сложный и многолетний от практического внедрения • Профили соответствия (или сообщения) HL7 версии 2 • Применяет специфические ограничения реализации к стандарт • Принципы, взятые из усилий по разработке HL7 V3 • Решение на сегодняшний день

  • Создание профиля сообщения ADT ^ A01 Профиль сообщения HL7 Структура сообщения Сегмен ts / Segment Groups: MSH Использование MSH (необязательно) Мощность (мин., макс.) EVN EVN PID PID... ... NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 NK1 ... PV1 PV1 ... Поля / компоненты: • Использование в полевых условиях (оптичность: R, RE, C, CE, X) ... • Мощность (мин. , макс.) PV2 PV2 • Наборы значений / Система кодирования • Описание • Длина OBX OBX AL1 AL1 ... Подход с использованием профиля сообщения • Уточнение стандарта HL7 (применяет ограничения реализации) • Соглашение между торговыми партнерами • Профилируется на каждом уровне сообщения структура (.ie, сегмент, поле и т. д.) • Каждый атрибут элемента ограничен (например, использование) • Спецификация может быть реализована напрямую

  • Пример профилирования: уровень поля Каждая ссылка на таблицу содержит допустимые значения * Также регулярно выражения для ограничения содержания данных примитивных элементов

  • Преимущества профилей соответствия • Соглашение между торговыми партнерами • Устраняет потенциальную двусмысленность, допускаемую стандартом в качестве альтернативы реализации • Обеспечивает лучший способ ведения и документирования Согласование интерфейсов • Стандартизованное представление XML • Реестры профилей • Повторное использование • Сравнение • Обеспечивает взаимодействие между инструментами • Автоматическая проверка сообщений • Автоматическое создание сообщений • Может раскрывать функции продукта с добавленной стоимостью • Предоставляет четкий метод документирования локализаций • Облегчает тестирование на соответствие и совместимость

  • Инструменты для поддержки профилей соответствия • Построитель профилей • Инструментальные средства обмена сообщениями VA (MWB) • Создание тестов • Создатель сообщений NIST • Администрирование и анализ тестов • Среда тестирования NIST • Веб-службы NIST • Создание и проверка сообщений • VA MWB Сервер валидации

  • Средство обмена сообщениями (MWB) • Создано Питом Ронти из U.S. Veterans Administration (VA) • Инструмент повышения производительности для создания профилей сообщений • Включает все артефакты HL7 версии 2.x в виде библиотек MWB • Обратный инжиниринг из образца сообщения • Несколько отчетов (профиль, таблицы и т. Д.) • Несколько форматов отчетов (html, xml и т. д.) • Поддерживает локализации

  • Выберите тип сообщения и примените ограничения

  • Пример профиля сообщения (XML) Требуется лицензия, которая должна появляться ровно один раз Фрагмент из сегмента PID SSN не поддерживается Требуется значение быть в таблице 0333 <Ссылка> 3 .4.2.19 3.4.2.20 <Ссылка> 3.4.2.21 Значение должно быть действительным дата Обеспечивает стимул для соответствия и взаимодействия; например, создание сообщений, проверка и т. д.

  • Службы тестирования NIST • Управление сообщениями • Проверка профиля • Проверка сообщений • Генерация сообщений

  • Профиль игрока [HL3X2] lensteelers-x | Мир танков

    Верхний пистолет

    • Уничтожьте больше вражеской техники (не менее 6), чем любой другой игрок.
    • Если два или более игроков уничтожили равное количество техники, награда предоставляется игроку, набравшему наибольшее количество опыта в битве.

    Высокий калибр

    Нанести самый высокий урон в битве. Наносимый урон должен составлять не менее 20% от общего количества единиц здоровья вражеской техники. Урон должен быть не менее 1000 единиц здоровья.

    Конфедерация

    • Повредить не менее 6 машин противника, которые впоследствии будут уничтожены другим игроком (или уничтожить себя).
    • Награда выдается только при условии, что вы поразите больше машин противника, чем любой другой игрок в вашей команде.

    Снайпер

    • Сделайте не менее 85% попаданий из 10 выстрелов с потенциальным уроном в 1000 единиц здоровья и более.
    • Включены непробивающие попадания.
    • Если два или более игроков имеют равное количество попаданий, награда предоставляется игроку с наибольшим количеством попаданий.
    • Если два или более игроков имеют равный коэффициент попаданий и одинаковое количество попаданий, награда предоставляется игроку, заработавшему больше всего опыта за битву, включая дополнительный опыт, предоставленный пользователям премиум-аккаунта.

    Патрульная служба

    • Помогите своей команде повредить не менее 6 машин противника, заметив их.
    • Игрок должен быть единственным, кто заметил технику противника в момент, когда она была повреждена.

    Стальная стенка

    • Получите больше потенциального урона, чем любой игрок, не менее 1000 HP, и выжите.
    • Получите не менее 11 ударов.
    • Если два или более игроков получают равное количество потенциальных повреждений, награда предоставляется игроку, получившему наибольшее количество ударов.

    Защитник

    • Уменьшите количество вражеских точек захвата дружественной базы на 70 и более.

    Захватчик

    • Захватить максимальное количество очков с базы противника (не менее 80).
    • Награда выдается за успешный захват базы, включая только те точки, которые были частью захвата базы.
    • Награда выдается игроку, набравшему больше опыта в битве.
    • Выиграйте битву.

    Разведчик

    • Обнаруживайте больше вражеских танков и артиллерии, чем кто-либо в вашей команде (минимум девять).
    • Премия предоставляется только члену команды-победителя.

    Медаль героев Расейняй

    Выдается игроку, уничтожившему в одиночку не менее 14 машин противника.

    В июне 1941 года около литовского города Расейняй около 20 танков КВ 3-го советского механизированного корпуса встретили атаку 6-й танковой дивизии, насчитывавшей около 100 машин.Единственный танк КВ-2 сумел сдержать наступление немцев в течение целого дня, будучи поражен разнообразными противотанковыми средствами, пока, наконец, у КВ-2 не закончились боеприпасы и он не был подбит.

    Медаль Пула

    Выдается игрокам на технике 5-го и выше уровня за уничтожение 10–13 машин противника за один бой.

    Лафайет Г.Пул широко известен как танковый туз асов США, на счету которого 12 подтвержденных убийств танков и 258 убийств бронетехники и артиллерии.

    Медаль Рэдли-Уолтерса

    Выдается игрокам на технике 5-го и выше уровня за уничтожение 8 или 9 машин противника за один бой.

    Сидней Валпи Рэдли-Уолтерс был канадским танковым асом 27-го бронетанкового полка.В 1944–1945 годах он уничтожил 18 немецких машин на своем Sherman Firefly.

    Рейнджер

    • Уничтожить все легкие танки противника (не менее 3) за один бой.

    Медаль Колобанова

    Выдается игроку, который один на один против пяти или более вражеских танков или артиллерии и побеждает.

    Полковник Зиновий Колобанов был советским танковым асом, уничтожившим на своем КВ-1 22 немецких танка, два орудия и два полугусеница 19 августа 1941 года.

    Медаль Гора

    Управляйте артиллерией и нанесите урон, в 10 раз превышающий здоровье вашей машины.

    Медаль Николса

    Выдается игрокам, уничтожившим не менее 4 танков или ПТ-САУ противника на средних танках.Техника противника должна быть как минимум на 2 яруса выше.

    Альфи Николс был британским танкистом. Во время битвы при Аль-Аламейне он уничтожил четырнадцать машин противника.

    Медаль Оськина

    Выдается игрокам на средних танках, уничтоживших 3 танка или ПТ-САУ противника. Цели должны быть как минимум на 2 уровня выше танка игрока.

    Александр Оськин, Герой Советского Союза, был командиром танка, уничтожившим на своем Т-34 трех «Королевских тигров» во время разведывательной операции под Оглендувом 11 августа 1944 года.

    Медаль Лехвяслайхо

    Выдается игрокам на средних танках, уничтоживших 2 танка или ПТ-САУ противника. Техника противника должна быть как минимум на 2 яруса выше.

    Рейно Лехвяслайхо - финский танковый ас, уничтоживший семь танков и истребитель танков.

    Медаль Орлика

    Присуждается за уничтожение легким танком трех и более танков или истребителей танков противника. Цели должны быть как минимум на два уровня выше танка игрока.

    Роман Эдмунд Орлик, сержант Польской армии, был танковым асом, который своей легкой танкеткой ТКС подбил 13 немецких танков в сентябре 1939 года.

    Медаль Халонен

    Награждается игрок, уничтоживший из истребителя танков 3 и более танка или ПТ-САУ противника.
    Цели должны быть как минимум на два уровня выше техники игрока.

    Эркки Халонен, сержант финской армии и танковый ас, уничтожил три Т-34, два КВ-1 и два ИСУ-152 со своим StuG III в боях в июне и июле 1944 года.

    Медаль Тамады Ёсио

    Выдается игроку на легком танке, который за один бой уничтожил 3 артиллерийских орудия противника. Уничтоженная техника противника должна быть как минимум на 2 яруса выше танка игрока. Чтобы получить награду, вы должны выжить.

    Медаль Бурды

    Выдается игрокам, уничтожившим за один бой 3 и более артиллерийских орудий противника как минимум на один уровень выше с помощью танка или САУ.Только случайные бои.

    Гвардии полковник Александр Бурда - советский танковый ас, Герой Советского Союза. 4 октября 1941 года Бурда устроил засаду, уничтожившую бронетанковую колонну противника, в состав которой входили 10 средних и легких танков, два грузовика с противотанковыми орудиями и пять машин пехоты.

    Медаль Думитру

    Награждается игрок, уничтоживший в одном бою 3 артиллерийские орудия противника танком или истребителем танков.Только случайные бои.

    Ион С. Думитру был румынским танковым асом. Он сражался во Второй мировой войне всего двадцать пять дней, из которых пять на стороне Германии, а после того, как Румыния перешла на сторону Германии, двадцать дней против немцев. 26 марта 1945 года Думитру способствовал уничтожению шести истребителей танков противника и захвату батареи 150-мм орудий.

    Медаль Паскуччи

    Награждается игрок, уничтоживший в одном бою 2 артиллерийские орудия противника танком или истребителем танков.Награда не распространяется на артиллерийские машины.
    Младший лейтенант Луиджи Арбиб Паскуччи был итальянским командиром танка во время Второй мировой войны. Воевал в составе танковой дивизии «Ариете» в Северной Африке. Паскуччи участвовал во Второй битве при Эль-Аламейне, где он пожертвовал своей жизнью в безрассудной лобовой атаке, которая позволила остальной части его роты избежать окружения.

    Медаль Де Ланглада

    Выдается игроку, который в ходе одного боя уничтожает 4 машины противника в пределах базового круга, пытаясь захватить базу.Вражеская техника может попытаться захватить базу сразу или последовательно.

    Поль Жиро де Ланглад был подполковником французской армии во время Второй мировой войны. В сентябре 1943 года получил звание полковника. Де Ланглад воевал во 2-й танковой дивизии генерала Леклерка. 12 и 13 сентября 1944 года боевая группа под командованием де Ланглада уничтожила 112-ю танковую бригаду в битве при Домпере, Франция. Только 4 из 45 Пантер выжили в битве.

    Медаль Тарчея

    Выдается игрокам, которые уничтожили 5 машин противника и выжили в битве до победы, несмотря на получение пяти различных критических ударов и потерю 80% или более своих очков здоровья.
    Уничтоженная техника противника засчитывается после получения всех повреждений.

    Эрвин Тарчай был венгерским танковым асом. Он сражался в составе 2-й венгерской бронетанковой дивизии и уничтожил не менее десяти машин противника.

    Медаль Бруно

    Выдается игрокам, которые уничтожили 3 или 4 машины противника и выжили в битве до победы, несмотря на получение 5 различных критических ударов и потерю 80% очков здоровья.
    Уничтоженная техника противника засчитывается после получения всех повреждений.

    Пьетро Бруно был итальянским танковым асом. За исключительную доблесть перед лицом врага он был награжден Золотой медалью за воинскую доблесть (Medaglia d'oro al Valore Militare), высшей наградой Италии.

    Медаль Биллотта

    Выдается игрокам, которые уничтожили не менее 2 машин противника и выжили в битве до победы, несмотря на получение не менее 5 различных критических ударов и потерю 80% или более своих очков здоровья.
    Уничтоженная техника противника засчитывается после получения всех повреждений.

    Пьер Биллотт был капитаном французской армии, 16 мая 1940 года уничтожившим 2 PzKpfw IV, 11 PzKpfw III и два орудия из своего Char B1 bis.

    Медаль Старка

    Управляя артиллерией, уничтожить не менее 2 машин противника и получить не менее 2 попаданий противника, которые наносят урон или блокируются броней.

    Медаль Фадина

    Награждается игрок, уничтоживший последнюю машину противника в бою последним оставшимся снарядом.

    Командир Т-34 - Герой Советского Союза Александр Фадин. При поддержке одного пехотного взвода Фадин сумел захватить село Дашуковка и удерживать его в течение пяти часов одним танком, уничтожив три танка, один полугусеничный, два миномета и 12 пулеметных гнезд.Его экипаж также сбил вражеский самолет.

    Опустошитель

    Присуждается за уничтожение в одном бою 7 и более танков и артиллерии противника из танка или САУ или 10 и более машин из артиллерии. Целями должны быть машины противника не ниже четвертого уровня.

    Боевой герой недели

    Эксклюзивная награда, которая выдается только игроку Top X уровня, который соответствует еженедельным требованиям Battle Hero.Посетите http://console.worldoftanks.com/ для получения дополнительной информации.
    • Необходимо использовать танк X уровня.
    • Должен быть указан как герой битвы недели в статье «Герои сообщества».
    • Требование быть боевым героем недели меняется еженедельно.
    • Только мультиплеер.
    • Только 52 медали в год.

    Рейдер

    • Оставайтесь незамеченными на протяжении всего боя и будьте единственным игроком, который захватит базу противника.
    • Премия присуждается даже в том случае, если автомобиль был случайно сбит или поврежден.

    Bombardier

    • Уничтожить не менее 2 машин противника одним снарядом.
    • Серии по всем автомобилям суммированы.

    2
    Огонь для эффекта

    Нанести больше урона технике противника, чем ее здоровье.

    Истребитель

    Уничтожить четыре или пять машин противника за один бой.

    Дуэлянт

    Уничтожить не менее двух машин противника, повредивших вашу технику в бою.

    Противобатарейный огонь

    В бою уничтожьте всю артиллерию противника (не менее 3) из артиллерии.

    Хладнокровный

    Уничтожить не менее 2 легких танков противника с дистанции не более 100 метров. Только артиллерия IV уровня и выше.

    Защитный кожух

    Суммарный урон, заблокированный вашей броней, превысит количество жизней вашего автомобиля и выживет в битве.

    Камикадзе

    Уничтожить машину противника более высокого уровня, протаранив ее. Награда выдается только один раз за бой.

    Споттер

    Обнаружение вражеской техники, позволяя вашим союзникам нанести 1000 единиц урона за один бой.
    • Выиграйте битву.
    • Серия расширяется за каждые 1000 единиц урона, нанесенного союзниками вражеской технике, обнаруженной вами в одном бою.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.

    Жнец

    • Уничтожить 3 и более машин противника подряд одним снарядом.
    • Непрерывная серия продолжается в следующем бою с использованием текущей техники.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.
    • Эта награда присуждается по завершении следующей серии рекордов.

    5
    Главный стрелок

    • Сделайте не менее 5 бронепробивающих попаданий подряд по технике противника.
    • Серия, не прерванная промахом, непробитием или рикошетом, продолжается в следующем бою с использованием текущей техники.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.

    11
    Снайпер

    • Ударьте по вражеской технике 10 и более раз подряд, не промахнувшись.
    • Результаты следующего боя с использованием той же техники продолжают отсчитываться до этого числа, пока последовательность не будет нарушена промахом.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.

    Выживший

    • Выживите 20 и более боёв подряд на одной машине.
    • Непрерывная серия продолжается в следующем бою на текущей технике.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.
    • Артиллерийские бои не учитываются.

    Инвинсибл

    • Выживите в 5 или более боях подряд, не получив повреждений.
    • Непрерывная серия продолжается в следующем бою на текущей технике.
    • Артиллерийские бои не учитываются.
    • У каждого автомобиля своя серия. Отображаемое число указывает на самую длинную серию, полученную для этой награды.

    Мышеловка

    • Уничтожить 10 и более танков PzKpfw VIII Maus.
    • Включены общие результаты по всем резервуарам.

    Паттон-Вэлли

    Уничтожить 100 танков Patton:
    • M46 Patton
    • M48A1 Patton III
    • M46 Patton KR
    • Deathstalker M46 Patton

    Охотник

    Уничтожить 100 танков любой комбинации из списка ниже:
    • Aufklärungspanzer Panther
    • Panther
    • Panther mit 8,8 cm L / 71
    • Revenant Kraft's Panther
    • Panther / M10
    • Champion Panther / M10
    • Panther II
    • Leopard Prototyp A
    • Leopard 1
    • Jagdpanther
    • Jagdpanther II
    • Jagdtiger
    • 8,8 см Pak 43 Jagdtiger
    • Tiger I
    • Tiger I Hammer
    • Tiger 131
    14 • Tiger (P) II
    • Löwe
    • Löwe Black Edition
    • G.W. Panther
    • G.W. Тигр
    • G.W. Тигр (P)

    Синайский лев

    Уничтожить не менее 100 танков серии ИС и советских машин на базе их шасси:
    • ИС
    • ИС-3
    • ИС-4
    • ИС-6
    • ИС-7
    • Т-10
    • ИСУ- 152
    • Объект 704
    • Объект 261
    • Объект 268
    • Объект 263
    • ИС-2
    • ИСУ-122С
    • ИС-6 Черный
    • Отечество
    • HMH ISU-130
    • Слава ИС-5

    Главный танкер

    Уничтожьте хотя бы одну машину противника, доступную в данный момент в игре.

    Эксперт: Япония

    • Уничтожить хотя бы по одной машине каждого вида из Дерева исследований Японии.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Франция

    • Уничтожить хотя бы по одной машине каждого вида из Дерева исследований Франции.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Великобритания

    • Уничтожьте хотя бы по одной машине каждого вида из Дерева исследований Великобритании.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: У.S.A.

    • Уничтожьте хотя бы по одной машине каждого вида из Дерева исследований США.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Китай

    • Уничтожить хотя бы одну машину каждого вида из Дерева исследований Китая.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: У.С.С.Р.

    • Уничтожить хотя бы по одной машине каждого вида из Дерева исследований СССР.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Германия

    • Уничтожить хотя бы по одной машине каждого вида из Дерева исследований Германии.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Чехословакия

    • Уничтожьте хотя бы по одной машине каждого вида из Дерева исследований Чехословакии.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Швеция

    • Уничтожить хотя бы по одной машине каждого вида из Дерева исследований Швеции.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Польша

    • Уничтожить хотя бы одну машину каждого вида из Дерева исследований Польши.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Наемник

    • Уничтожьте хотя бы по одной машине каждого вида из Дерева исследований наемников.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Эксперт: Италия

    • Уничтожьте хотя бы по одной машине каждого вида из Дерева исследований Италии.
    • Общее количество «Экспертов» может равняться количеству наций в игре.

    Старший технический инженер

    • Исследовать всю технику во всех Деревьях исследований.
    • В случае добавления новой техники в Деревья технологий награда аннулируется.

    Технический инженер: Япония

    • Исследовать всю технику в Дереве исследований Японии.
    • В случае добавления новой техники в дерево исследований награда аннулируется.

    Технический инженер: Франция

    • Исследовать всю технику в Дереве исследований Франции.
    • В случае добавления новой техники в дерево исследований награда аннулируется.

    Технический инженер: У.К.

    • Исследовать всю технику в Дереве исследований Великобритании.
    • В случае добавления новой техники в дерево исследований награда аннулируется.

    Слухи, мистификации и утечки анонса Half-Life 3

    Прошло более двенадцати лет с тех пор, как шокирующий финал Half-Life 2: Episode 2 заставил нас с нетерпением ждать следующей главы. И, конечно же, думали мы, Valve не оставит такой потрясающий захватывающий дух надолго без присмотра.Конечно, этот душераздирающий финал означал, что у Valve уже была готовая должная отделка, и печально известные долгие ожидания Valve между играми ушли в прошлое. Конечно.

    Прошедшие годы так и не привели к появлению Эпизода 3 или полноценного Half-Life 3, но чудесным образом новая игра Half-Life вышла прямо сейчас. Эксклюзивный VR Half-Life: Alyx - это отдельный приквел к HL2, в котором Аликс в главной роли сражается с Альянсом в паре гравитационных перчаток. К счастью, это фантастика.

    Даже несмотря на всю шумиху вокруг Half-Life: Alyx, мы, вероятно, все еще будем слышать слухи о Half-Life 3. Как через официальные каналы, так и через хитрые мистификации, наши надежды возродились, а затем снова рухнули на камни. и снова. Хорошая новость заключается в том, что после запуска Half-Life: Alyx открываются большие перспективы для новых игр Half-Life в будущем (в любых формах, которые они примут).

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
