Проклaдкa электропроводки под полом по всем правилам

Монтаж проводки под полом

Когда планируется монтироваться электропроводка в доме с нуля, то часто становится вопрос выбора способа прокладки. Всем хочется все это сделать с минимумом усилий и максимально эффективно.

В других статьях нашего сайта мы уже рассматривали варианты скрытой и открытой проводки для разных вариантов строительных материалов. В этой статье мы более детально познакомимся с правилами монтажа скрытой проводки под слоем стяжки.

Этот вариант в последнее время приобретает все большую популярность, ведь при замене стяжки значительно сокращается черновая работа по штроблению стен.

Содержание

• Проблематика и схемы монтажа проводки под полом
  • Проблематика монтажа проводки под полом
  • Схемы монтажа проводки под полом
• Правила монтажа проводки под полом
• Вывод

Проблематика и схемы монтажа проводки под полом

Проблематика монтажа проводки под полом

Прокладка электропроводки под полом имеет и свои недостатки. И дабы их максимально минимизировать, очень важно правильно спланировать разводку и точно определиться с количеством электрических точек. Ведь внести изменения в дальнейшем будет практически невозможно.

Разводка проводки под полом

Итак:

• Главной проблемой, с которой вы можете столкнуться при данном виде прокладки проводки, является сложность выполнения п. 2.1.23 ПУЭ. Он требует, чтобы все места соединения и ответвления проводов были доступны для обслуживания и ремонта.
• Это значительно усложняет монтаж проводки под слоем стяжки. Ведь в любой групповой сети нам не обойтись без распределительных коробок. Но мы не можем их обустраивать под полом.
• Выходов из этой ситуации несколько. Наиболее простым видится обустройство распределительных коробок в стене непосредственно над полом. Но данный способ эстетически не очень привлекательный, имеется вероятность что в коробку могут залезть дети или домашние животные, а в случае затопления помещения она вообще становится очень опасной. Поэтому такой способ применяют крайне редко.
• Значительно чаще электропроводка домашняя обустраивается с использованием в качестве распаячных коробок — коробок розеток. Действительно, последовательно подключая каждую электроточку, возможно обойтись без распределительных коробок. Но здесь кроется одна огромная неприятность. При обрыве провода, питающего определённую электроточку, все последующие точки также становятся не работоспособны.
• Ну и конечно, возможно обустройство распределительной коробки в стандартном месте под потолком. Но это нивелирует все преимущества прокладки проводки под полом и приводит нас к так сказать классическому варианту скрытой проводки.
• Из практики могу сказать, что некоторые игнорируют п.2.1.23 ПУЭ и обустраивают распределительные коробки под слоем стяжки. Но это приводит к проблемам в дальнейшем и эти проблемы могут быть связаны не только с проводкой, но и со стяжкой из-за недостаточной жесткости стационарных коробок. Поэтому посоветовать такой способ монтажа я вам не могу.

На фото представлен вариант с распределительной коробкой над полом

• Исключение составляет только проводка для частного дома с деревянными полами. Где имеется возможность создания своеобразных съемных лучков в полу для обслуживания распределительных коробок. Этот способ вызывает определённые трудности в реализации и имеет свои нюансы, но как один из вариантов — вполне приемлем.

Схемы монтажа проводки под полом

Исходя из всего вышесказанного, давайте рассмотрим наиболее распространенную схему монтажа проводки при ее прокладке под полом. В большинстве случаев применяется способ использования закладных коробок розеток в качестве распределительных.

И дабы максимально снизить недостатки данного способа, очень важно применить правильную схему разводки по каждой отдельной комнате.

• Прежде всего, для нас очень важно максимально разделить схемы питания различных электроточек. Благодаря этому при повреждении на одном из участков у нас потеряет работоспособность не вся сеть комнаты, а только небольшой участок.
• Поэтому, исходя из геометрии комнаты и схемы расположения розеток и выключателей, комнату следует распределить на 2-3 участка. На каждом участке должно быть 2-3 электроточки. Обычно это 1-2 розетки и выключатель (см. Как подключить выключатель от розетки своими руками).

Схема подключения на отдельном участке

• Также наша инструкция советует сразу определиться с центральной розеткой, к которой будет подключен основной групповой провод. Обычно в качестве таковой выбирается либо наиболее нагруженная электроточка, либо расположенная наиболее удобно в центре комнаты.
• Если вы выбираете наиболее нагруженную электроточку, обычно это двойная или тройная розетка, то очень важно, чтобы она находилась как можно ближе к центру комнаты. В противном случае, в связи с большой протяженностью проводов, отходящих от нее, цена несколько возрастает.
• Если же вы выбираете розетку, расположенную в центре комнаты, но не являющуюся наиболее нагруженной, то значительно сложнее реализовать само подключение. Ведь к ней, кроме подводящего группового провода, должно подключаться еще 2 – 3 провода для питания отдельных участков вашей электросети. Для закладной коробки одинарной розетки вместить такое количество проводов достаточно сложно.
• Если же в вашей комнате не так много электроточек, например, две – три розетки и выключатель, то разделение питания на отдельные участки можно и не производить. Но тут все зависит от ваших предпочтений и пожеланий по надежности работы электросети.

Правила монтажа проводки под полом

Разводка электропроводки по полу имеет целый ряд ограничений и в большинстве случаев зависит от материала самих полов. Для деревянных полов они предъявляют одни требования, а для замоналичивания в стяжке несколько более низкие.

Мы сначала рассмотрим общие требования, а затем для каждого из этих случаев.

Монтаж проводки по несгораемым поверхностям

Итак:

• Прежде всего, следует помнить, что, согласно п. 2.1.22 ПУЭ, в местах соединения проводов должен обеспечиваться запас провода, достаточный для повторного подключения. Электропроводка дома с монтажом под полом особенно требовательна к данному параметру. Ведь для ее замены потребуются более значительные ремонтные работы. Поэтому советуем оставлять очень хороший запас провода.
• Так же следует помнить, что в местах соединения и вообще по всей протяженности провода, согласно п2.1.24 ПУЭ, он не должен иметь воздействия механических усилий. То есть никаких натяжений допускать нельзя.
• Дабы исключить механическое воздействие на провод, он должен иметь защиту. Для прокладки в стяжке для этого следует применять пластиковую гофрированную трубу.

Обратите внимание! На многих видео в сети интернет предлагают применять стальную гофру или вообще металлическую трубу, но это излишние меры предосторожности. Согласно норм ПУЭ, для этого вполне достаточно пластиковой гофры.

• Металлическую гофру или трубу, согласно табл.
  2.1.3 ПУЭ, следует применять при монтаже скрытой проводки под деревянными полами или при пересечении проводкой других горючих строительных материалов. При этом следует помнить, что в трубы следует прокладывать таким образом, чтобы сделать невозможным скопление в них влаги. А если вы прокладываете проводку в сыром или пыльном помещении, то необходимо выполнять соединение труб, чтобы исключить попадание влаги в них.

Обратите внимание! Электропроводка по полу в деревянном доме может быть выполнена и в пластиковой гофрированной трубе. Но в этом случае ее следует со всех сторон покрыть несгораемым материалом. Это достаточно хлопотно и трудоемко, поэтому такой способ используют крайне редко.

Монтаж проводки по сгораемым поверхностям

Вывод

Теперь вы знаете, как своими руками смонтировать проводку в доме под полами.

Как видите, этот способ монтажа имеет свои нюансы и далеко не всегда является оптимальным. Особенно это касается квартир и частных одноэтажных домов, хотя здесь многое зависит от каждого отдельного случая и ваших пожеланий. Но вот при двухэтажном частном строительстве этот вариант монтажа может быть весьма выгодным. Ведь он позволит разместить все электрические инженерные сети в одном месте.

Правила прокладки проводов при разводке электрики

Электрика

Монтаж электропроводки в квартире или частном доме – технически сложная работа, требующая от мастера высокой квалификации. Самостоятельная прокладка проводов без знаний правил устройства электроустановок (ПУЭ) и СНиП недопустима, так как угрожает безопасности и жизни жильцов. Пожар в частном секторе или многоквартирном доме нередко возникает из-за несоблюдения норм при работе с электрикой.

Основные требования

Разводка электропроводов осуществляется после расчета рабочей нагрузки на проводку в конкретной квартире. Специалист учитывает мощность и силу тока, необходимые для работы электрооборудования – стиральной машины, осветительных приборов, микроволновой или кухонной печи, бытовых приборов. Получив данные по реальной нагрузке на электропроводку, мастер точно представляет, какое сечение провода необходимо выбрать для разводки. Правило «нагрузки должна быть ниже силы тока» предотвратит короткое замыкание и возгорание проводки.

Установка распределительного щитка – УЗО – обеспечивает безопасность при превышении допустимой нагрузки на провода. При существенном скачке напряжения или длительном превышении установленного значения автомат просто отключит электричество в квартире, предотвратив пожар. Распределительная коробка должна быть пластмассовой или металлической, обеспечивающей мгновенный доступ к проводам.

Кабель для современной электропроводки должен быть исключительно трехжильным медным. Это требование связано с тем, что алюминиевые провода не способны выдержать нагрузку из-за скопления множества мощных электроприборов в квартире, а третья жила обеспечивает заземление. Установлены следующие нормы сечения кабеля и проводов:

• подводка к выключателям и осветительным приборам – 1,5 мм²;
• подключение к розеткам и монтаж основной проводки в квартире – 2,5²;
• подключение к распределительному щитку – 6мм².

В квартире к щитку должны быть проложены три жилы: ноль (N), фаза (L) и земля (PE). Правила ПУЭ и СНиП позволяют обеспечить оптимальную нагрузку на систему и создать условия для бесперебойной безопасной работы электрики. Наличие «земли» исключает удар электрическим током, который может оказаться для человека смертельным, и предотвращает перегорание бытовых приборов. В случае пробоя фазы напряжение будет подано на корпус электроприбора, и спасти человека в этом случае может лишь заземляющая жила.

Требования к системе розеток и выключателей

Электропроводка в квартире создается по тщательно продуманной схеме. Она подчиняется правилом СНиП:

• на шестиметровой площади размещается одна розетка, однако в условиях современной кухни такое требование не имеет смысла, ведь бытовых приборов в маленьком помещении больше;
• выключатель размещен не ближе 100 мм от дверной ручки, лучше с правой стороны;
• в ванной комнате допускается размещение розеток в случаях, если они имеют специальный уровень защиты влаги, размещены не ближе, чем в 60 см от источника воды;
• выключатели расположены не ниже 10 см от пола, окон, дверей и расстоянии не менее 20 см от потолка.

На кухне допускается довести число розеток до реального соответствия бытовым приборам, не выполняя требование монтировать только одну розетке на 6 км. метров площади. Розетки в ванной обязательно должны быть подключены к коробке распределения.

Допустимо запланировать несколько линий освещения. Грамотный электрик составит схему прокладки электрокабелей, розеток, выключателей. Каждая линия должна иметь логику размещения, быть расположена вертикально или горизонтально с обязательным отражением на схеме. Кабель прокладывается в 20 см от дверных и оконных проемов.

Разновидности проводки

Существует три варианта размещения квартирной проводки:

• скрытая;
• наружная;
• комбинированная.

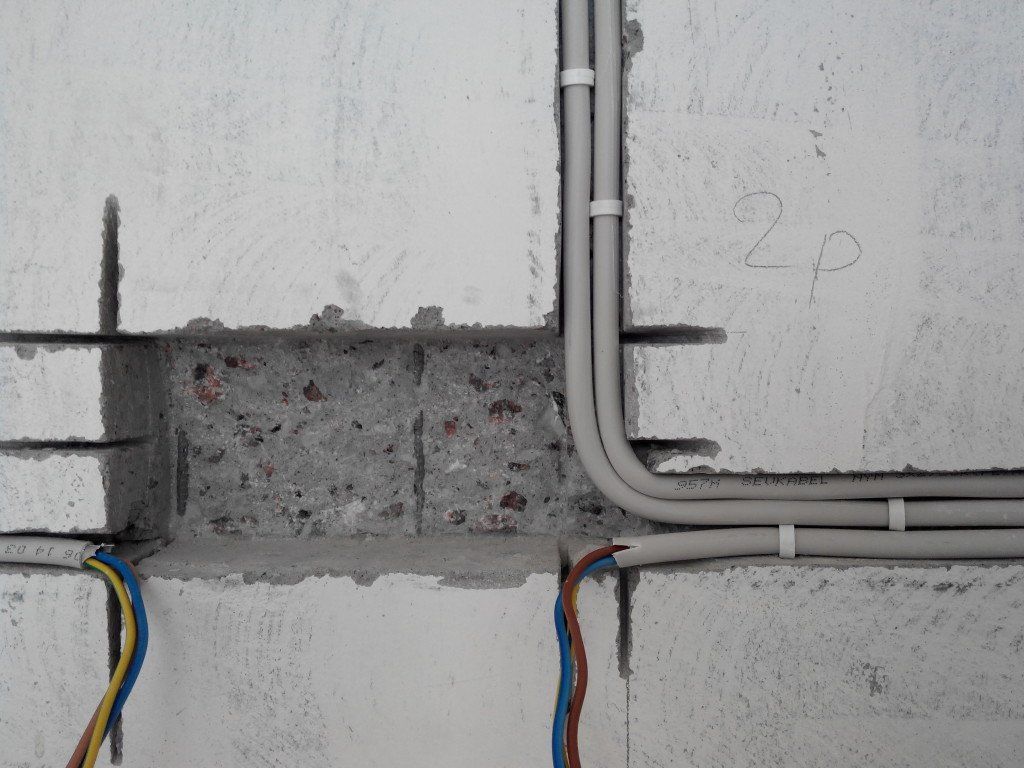

Скрытая представляет собой кабель, проложенный под потолочной конструкцией или напольным покрытием. Чаще всего при капительном ремонте прокладываются удобные ровные штробы, в которые закладывается силовой кабель, уложенный в гофрированный футляр. Такой вариант размещения проводки незаметен под слоем штукатурки и финишных покрытий, при этом никаких нарушений техники безопасности нет.

Наружная проводка наиболее проста. Кабель в этом случае размещается на стенах в ложе специального пластикового канала. Эстетика страдает, зато доступ к электрике удобный, в случае необходимости можно сделать любые по сложности манипуляции с проводами, кабелем.

Комбинированная проводка сочетает преимущества первых двух. Варианты размещения кабеля разные. Одна линия может располагаться на стене, другая спрятана в пол или под финишное покрытие. В квартире комбинированная проводка практически не встречается.

Кабель должен быть уложен в гофрированный рукав. Это защищает провода от повреждений, а также позволяет производить нужные манипуляции, не разрушая слой штукатурки.

Основы электропроводки: что нужно знать для расчета, подключения и установки электропроводки для жилых автофургонов и лодок

Нужны ли электромонтажные работы вашему автофургону или лодке? Мысль о том, чтобы сделать собственную электропроводку, может пугать, но на самом деле это намного проще, чем вы думаете. В этой статье мы рассмотрим основы электропроводки, которые вам необходимо знать при работе над вашим следующим проектом. К ним относятся инструменты, которые вам понадобятся, как выбрать правильные провода и, в конечном итоге, как установить электропроводку. Давайте начнем. 9

Знания, как пользоваться мультиметром (AWG) для вашей электрической системы

• В зависимости от тока нагрузки (рекомендуемый метод)
• В зависимости от размера предохранителя

Выберите тип провода: многожильный или одножильный

• Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221℉

Как соединить провода вместе

• Методы
• Материалы для обжима соединителей
• Рекомендуемая изоляция соединителя электрических проводов: Термоусадка

900 Необходимые электрические инструменты 6

Резка и соединение

Инструменты для крепления и изоляции

Совет по безопасности: Изолирование других инструментов

Как прокладывать электропроводку

• Разрезать и зачистить
• Обжать и соединить
• Закрепить и изолировать

Теперь вы знаете основы

Основы электропроводки

Вот некоторые из основ электропроводки, которые нужно знать, прежде чем вы начнете сверлить отверстия в электропроводке перекусывание проводов. Не помешает переподготовка, даже если вы уже знаете часть этой информации.

Отключите питание перед выполнением электромонтажных работ

Убедитесь, что в вашей лодке или доме на колесах нет проводов под напряжением, вероятно, самое важное, что вы можете сделать, прежде чем приступить к электромонтажным работам. Вы можете подумать, что этот шаг очевиден, но удивительно, как многие упускают его из виду.

Если вы точно знаете, с какой цепью вы работаете, вы можете выключить выключатель или выдернуть предохранитель, но если вы не уверены, вам может потребоваться полностью отключиться от берегового питания. В дополнение к отключению от береговой сети, вам нужно отключить батареи от главного распределительного щита. Это просто щелкнуть выключателем, если у вас есть выключатель аккумулятора, но вы также можете отключить отрицательный кабель, идущий от ваших аккумуляторов.

Имейте в виду, что даже если вы отключили питание, вы всегда должны дважды проверить отсутствие питания с помощью мультиметра. Для этого сначала проверьте измеритель на действующей цепи, чтобы убедиться, что он определяет напряжение, затем проверьте провода, с которыми вы работаете, чтобы убедиться, что питание отсутствует. На линиях переменного тока более высокого напряжения вы также можете использовать бесконтактный детектор напряжения для проверки мощности.

Знать, как пользоваться мультиметром

Как упоминалось выше, вам понадобится мультиметр, и вы должны знать, как им пользоваться. Основные функции мультиметра измеряют напряжение, силу тока и сопротивление в вашей электропроводке. Они могут быть полезны, если вам нужно проверить, находится ли провод под напряжением, каково напряжение или подключен ли он. Ваш мультиметр поставляется с красным и черным кабелем, который вы можете использовать для проверки цепей. Полезно иметь как щупы, так и зажимы типа «крокодил», чтобы ваши руки были свободны при измерении электричества.

Рекомендуемая литература: Амперы, вольты и ватты: в чем разница?

Сначала вы подключаете кабели к мультиметру. Черный кабель подключается к COM, что означает «общий», который затем подключается к отрицательной стороне цепи. А красный кабель подключается к порту VA Omega MA, который затем подключается к цепи положительной стороны.

Затем вы поворачиваете циферблат в зависимости от того, что вы хотите измерить (напряжение, сила тока или сопротивление), и подключаете щупы или зажимы типа «крокодил» к проводам или батареям, которые хотите проверить. Всегда помните, что черный кабель = минус, красный кабель = плюс для цепей постоянного тока. Если вы получите это в обратном порядке, это будет читаться отрицательно.

Чтобы получить более подробное руководство, посмотрите это информативное видео на Youtube.

Провода переменного тока и провода постоянного тока

При работе на фургоне или лодке вы обнаружите как системы переменного, так и постоянного тока, поскольку обе они имеют свое место в процессе электропроводки. AC означает «переменный ток», а DC означает «постоянный ток». Помните об этих терминах, когда мы узнаем о разнице между этими двумя типами электричества.

По существу, переменное напряжение можно легко изменить и транспортировать на большие расстояния без больших потерь мощности. Это делает его идеальным для основной электросети. В вашем доме на колесах или на лодке это береговая мощность или мощность генератора, которая питает ваши цепи 120 В или 230 В. Эти провода обычно черно-белые с одним «горячим» проводом и одним нейтральным. Эти провода небезопасны для прикосновения, когда они включены, и могут представлять опасность поражения электрическим током.

С другой стороны, питание постоянного тока больше всего связано с питанием от аккумуляторов, потому что запасенная энергия от аккумуляторов — это постоянный ток. Питание постоянного тока чаще всего составляет 12 или 24 вольта на лодке или RV и считается «безопасным при прикосновении» и не представляет опасности поражения электрическим током. Провода чаще всего красно-черные, а иногда и черно-белые, как в сети переменного тока.

Как это относится к автодомам и лодкам?

Береговое питание — от сети переменного тока, а питание от батареи — от постоянного тока. Таким образом, чтобы запитать устройство переменного тока от постоянного тока, вы должны сначала подключить провод постоянного тока к инвертору. Вот почему инверторы так важны, если вы отключаетесь от сети. Также важно знать разницу, поскольку подача переменного тока через провод постоянного тока (или наоборот) может привести к перегреву проводов и потенциальному возгоранию, особенно если кабели не выдерживают напряжения или тока.

Изоляция всех проводов

Когда вы думаете о кабеле, вы, вероятно, думаете о металлических проводах, заключенных в какой-то пластик. Это связано с тем, что металлические провода являются проводником, а пластик — изолятором. Изолятор защищает провода от прикосновения к другим проводникам (и, следовательно, от короткого замыкания). Самое главное, они защищают вас от шока.

Вот почему так важно покрыть любой оголенный провод и металл изоляционным материалом, например, термоусадкой или изолентой. Вы же не хотите стать дирижером случайно!

Расчет правильного диаметра провода (AWG) для вашей электрической системы

Теперь, когда мы рассмотрели основы, давайте поговорим о выборе правильных проводов для вашего проекта. Электрические провода различаются по нескольким параметрам, включая диаметр, длину и тип. Ниже мы обсудим, почему важно знать эти спецификации и что подходит именно вам.

На основе тока нагрузки (рекомендуемый метод)

Понимание тока нагрузки, который будет проходить по вашим проводам, важно при выборе правильного диаметра. Во-первых, чем больше диаметр, тем меньше калибр проволоки. Например, провод 10-го калибра будет толще, чем провод 20-го калибра. Также важно помнить, что чем толще провод, тем больше ампер он может выдержать. Таким образом, провод 10-го калибра может выдерживать 30 А, а провод 20-го калибра — только 5 А.

Вот почему важно знать, сколько ампер будет течь по проводу. Вам также необходимо знать длину провода, чтобы определить сопротивление, количество вольт, которое вы можете потерять из-за этого сопротивления, размер предохранителя и количество ампер, которое перегорит предохранитель. После того, как вы узнаете всю эту информацию, вы можете выбрать провод, который сможет выдержать предполагаемый поток электричества.

Если вы подключаете аккумуляторы на 12 В или другие большие аккумуляторные батареи, ознакомьтесь с нашей статьей, чтобы определить правильный размер кабеля аккумулятора для вашей системы.

В зависимости от размера предохранителя

Хотя это встречается реже, вы также можете определить необходимый провод на основе размера предохранителя. Каждая цепь в вашей главной распределительной коробке рассчитана на определенное количество ампер. Вы можете определить, какой размер провода вам понадобится, исходя из того, сколько ампер он может выдержать. Вам также необходимо знать длину провода и падение напряжения, чтобы определить, будут ли у вас потери энергии.

Рекомендуемая литература: Что такое электрический предохранитель и почему он важен?

Выберите тип провода: многожильный или одножильный

Помимо AWG, вам также придется выбрать, какой тип провода лучше всего подходит для вашего электротехнического проекта. Провода бывают двух видов: многожильные и одножильные. Многожильные провода сделаны, как и следовало ожидать, из металлических нитей. С другой стороны, сплошные провода просто используют один цельный кусок металла в качестве проводника.

Многожильные провода имеют много преимуществ. Они гибкие (и, следовательно, с ними легче работать), они могут выдерживать вибрацию и устойчивы к коррозии. Недостаток? Они немного дороже. Одножильные провода обычно дешевле; поэтому они могут быть популярны для больших электромонтажных работ (например, для электропроводки дома).

Однако они более подвержены коррозии, их труднее прокладывать, они хуже переносят тепло и движение, а также многожильные провода. Также важно, чтобы сплошные провода не изгибались слишком сильно, иначе они могут треснуть внутри.

Рекомендуемый тип электрического провода: Медный многожильный провод, рассчитанный на температуру 221 ℉

Мы рекомендуем использовать медный многожильный провод при самостоятельной прокладке электропроводки в лодке или доме на колесах. Он не только хорошо справляется с вибрацией, но и может выдерживать температуры до 221 градуса по Фаренгейту. Это делает его самым безопасным вариантом и с ним гораздо проще работать.

Как соединить провода вместе

Теперь самое интересное: прокладка электропроводки! Здесь мы обсуждаем различные методы соединения проводов, в том числе рекомендуемый нами метод, а также различные материалы, которые вам понадобятся.

Способы

Существует несколько способов соединения проводов. К ним относятся обжим, пайка, закручивание гаек и нажимные соединители. Все они имеют свои плюсы и минусы в отношении простоты, надежности и функциональности. Тем не менее, мы настоятельно рекомендуем использовать обжимной инструмент для соединения проводов.

Обжим проводов обеспечивает безопасный и эффективный способ передачи электричества через лодку или дом на колесах. Обжимные устройства для проводов относительно недороги, обеспечивают надежную холодную пайку (в отличие от нажимных соединителей) и намного безопаснее, чем другие методы (например, пайка).

Скручивающие гайки никогда не рекомендуются для электрических установок на лодках и жилых домах. Это потому, что они склонны к ослаблению из-за вибрации.

Материалы для обжимных соединителей

Наиболее распространенными материалами для соединения проводов являются виниловые соединители, нейлоновые соединители и термоусадка. Винил и нейлон популярны, потому что они недороги и относительно просты в использовании, потому что вам не нужны дополнительные инструменты. Однако они не изолируют провода, а также не термоусаживаются.

Рекомендуемая изоляция разъема электропроводки: Термоусадка

Мы рекомендуем использовать термоусадку, поскольку она защищает от истирания и острых краев. Он также обеспечивает фантастическое уплотнение для защиты от пыли и влаги и обеспечивает чистую структурную поддержку ваших проводов. Теперь давайте рассмотрим различные типы разъемов.

Кольцевые клеммы: Кольцевые клеммы — это именно то, что нужно: кольцо, которое соединяется с вашими проводами. Они соединяют кабель с точкой подключения на вашей лодке или доме на колесах, например, со стойкой или стойкой.

Стыковые соединители: Стыковые соединители соединяют два провода. Обычно они имеют форму трубки с одним обжимом на каждом конце. Вы можете получить эти соединители в водонепроницаемых версиях, которые подходят для соединений во влажных местах. Их необходимо нагреть, чтобы создать водонепроницаемое уплотнение.

Разъединители: Разъединители изолируют ваши провода от источника питания (обычно главного распределительного щита).

Инструменты, необходимые для электромонтажа

Теперь, когда мы рассмотрели, как соединить провода, давайте поговорим об инструментах, которые вам понадобятся в будущем. В дополнение к мультиметру вам понадобится несколько других инструментов для резки, соединения, крепления и изоляции. Давайте углубимся.

Резка и соединение

Кусачки/инструмент для зачистки проводов: Кусачки/инструмент для зачистки проводов не только режут ваши провода, но и обеспечивают безопасный способ зачистки внешнего изолятора. Обычно он имеет отверстия разного размера для размещения проводов разного диаметра.

Обжимные клещи: Обжимные клещи обжимают два проводника вместе. Он похож на плоскогубцы, но соединяет провода, сжимая их вместе.

Гидравлический обжимной инструмент: Как и обычные обжимные станки для проволоки, гидравлический обжимной станок сжимает металлические провода вместе, образуя соединение или соединение. Тем не менее, они предпочтительнее для больших кабелей и/или нескольких проводов, потому что они требуют большого давления.

Кусачки для кабеля: Кусачки для кабеля в основном предназначены для тяжелых условий эксплуатации. Они бывают разных размеров и прочности и используют вашу силу, чтобы перерезать даже самые толстые провода.

Тепловая пушка: Тепловые пушки — это небольшие ручные инструменты в форме пистолета, похожие на фен, только намного более горячие. Они, наряду с термоусадкой, могут обеспечить адекватное уплотнение при соединении проводов.

Инструменты для крепления и изоляции

Трубки с разъемным ткацким станком : Чтобы организовать, защитить и удерживать провода на месте, вам понадобятся трубки с разъемным ткацким станком. Это простые цилиндрические пластиковые трубки, в которых собраны провода.

Стяжки-молнии: Стяжки-молнии используются для электропроводки несколькими способами. Они могут связывать провода вместе и разносить их, когда у вас есть куча кабелей в небольшом пространстве.

Кабельные зажимы: Кабельные зажимы позволяют монтировать и прокладывать провода по нужному маршруту. Они не только скрепляют провода вместе, но и прикрепляют их к шпильке или другой точке соединения.

Резиновые втулки: Резиновые втулки помогают прокладывать провода через отверстия. Это круглые резиновые детали, которые защищают провода от острых или абразивных краев.

Изолента: И последнее, но не менее важное: вам понадобится изолента. Это эффективный и недорогой способ изоляции проводов.

Совет по безопасности: изоляция других инструментов

Знаете ли вы, что большинство пассатижей стандартно поставляются с пластиковыми ручками? Все ваших металлических инструментов должны быть изолированы таким образом. Если вы не изолируете должным образом, ваши отвертки, гаечные ключи и плоскогубцы могут стать проводником, если вы соприкоснетесь с проводом под напряжением. Для еще лучшей изоляции обмотайте ручки изолентой! Всегда делайте это при подключении или отключении батарей.

Как установить электропроводку

Наконец, мы готовы установить электропроводку. Ниже мы обсудим, как обрезать, соединить и изолировать провода, чтобы вы могли, наконец, перейти к своим приключениям на лодке и в доме на колесах.

Cut & Strip

Начните с обрезки и зачистки проводов, которые вы собираетесь соединить, с помощью кусачек/инструментов для зачистки проводов. Зачистка проводов — это удаление достаточного количества изоляционного материала для соединения. При зачистке проводов используйте отверстие подходящего размера и зачистите его, оставив ровно столько, сколько нужно для обжима и соединения.

Обжим и соединение

Теперь, когда вы обрезали и зачистили провода, пришло время их соединить. Используйте обжимные клещи для проводов и соответствующие соединения или клеммы для обжима проводов. В зависимости от размера вы можете выбрать гидравлический обжимной пресс.

Закрепить и изолировать

Теперь пришло время изолировать и закрепить провода. Если вы используете стыковые соединители для соединения проводов, используйте тепловую пушку, чтобы сжать обертку вокруг них до герметичности. Все ваши провода должны быть хорошо изолированы (при необходимости используйте изоленту) и закреплены на месте. Вы можете использовать кабельные зажимы, резиновые втулки (при прохождении через отверстия) или стяжки. Самое главное, у вас не должно быть оголенных проводов, и ваши кабели должны быть хорошо организованы, чтобы уменьшить вибрацию и любую вероятность повреждения.

Эти провода были обжаты гидравлическим обжимным станком до кольцевых клемм, а затем изолированы термоусадкой.

Теперь у вас есть основы

Подключение собственной лодки или дома на колесах может показаться сложной задачей. Однако это не означает, что вам нужно нанимать электрика. Ознакомившись с основами электромонтажа, приобретя нужные инструменты и поняв важные меры безопасности, вы сможете с легкостью выполнять простые электромонтажные работы.

Однако, если в какой-то момент вы запутались или не уверены, не стесняйтесь обращаться в нашу службу технической поддержки, чтобы помочь с вашим проектом. Наша команда по продажам и обслуживанию клиентов в Рино, штат Невада, всегда готова ответить по телефону (855) 29.2-2831, чтобы ответить на ваши вопросы!

Теперь мы хотим услышать от вас! Вы занимаетесь электротехническим проектом? Дайте нам знать в комментариях ниже.

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь. Наш отдел продаж и обслуживания клиентов из Рено, штат Невада, готов ответить на ваши вопросы по телефону (855) 292-2831!

Кроме того, присоединяйтесь к нам на Facebook, Instagram и YouTube, чтобы узнать больше о том, как системы с литиевыми батареями могут обеспечить ваш образ жизни, увидеть, как другие построили свои системы, и обрести уверенность, чтобы выйти и остаться там.

Присоединяйтесь к нашему списку контактов

Подпишитесь сейчас на новости и обновления на ваш почтовый ящик.

Поделись этим

Что такое общий провод? Руководство по электропроводке в вашем доме



Современные домохозяйства не могут обходиться без электричества. Он питает осветительные приборы, кондиционеры, телевизоры, компьютеры, холодильники и все другое электрооборудование. Базовое понимание электрической системы вашего дома всегда полезно, потому что это поможет вам быстрее диагностировать проблемы, связанные с электроприборами или электричеством.

В этой статье мы объясним, что такое общие провода, их назначение и как их идентифицировать. Кроме того, мы обсуждаем, как работает электрическая система дома, а также другие ключевые электрические компоненты и термины, которые необходимо понять.



Что такое общий провод?

В обычном домашнем хозяйстве существует три типа домашней электропроводки: обычные провода, провода заземления и провода под напряжением. Общий провод, также называемый проводом С или нейтральным проводом, является частью вашей системы отопления.

Для чего нужен общий провод?

Общий провод позволяет замыкать цепь, инициированную горячим проводом. Он идет от низковольтной системы отопления и подает постоянное питание на термостат. Термостат – это устройство, которое регистрирует любые изменения температуры. Он специально разработан для поддержания температуры в закрытом помещении.

Как определить общий провод

Определить общий провод не так просто, поэтому мы упростили его для вас:

• Отвинтите крышку термостата и внимательно посмотрите на провода внутри. Обратите внимание на количество проводов и их цвета.
• Если вы живете в США, в соответствии с электрическими нормами общий провод должен быть либо белым, либо серым. Белые общие провода встречаются чаще.
• С другой стороны, синий цвет является широко используемым цветовым кодом для обычных проводов в европейских аналогах.

К сожалению, во многих домах провода неправильно окрашены, что может быть опасно, если их неправильно истолковать. Таким образом, хотя цвет является хорошим эмпирическим правилом, есть один верный способ определить общий провод — путем тестирования электрической системы.

Рекомендуется воспользоваться помощью электрика, так как это связано с проверкой горячих проводов, что может быть опасно. Если вам случится пойти по пути «сделай сам», вот как определить общий провод:

1. Отключите питание в вашем доме.
2. Заглушите электрические провода, которые не будут тестироваться.
3. Снова включите питание.
4. Возьмите мультиметр и установите максимальное напряжение постоянного тока.
5. Возьмите красный щуп мультиметра и подключите его к проводу, который хотите проверить.

Если вы видите показания мультиметра, у вас есть горячий провод. Если вообще нет показаний, вы нашли общий провод.

Различие между проводом заземления, проводом под напряжением и общим проводом

В этом разделе мы определяем провода под напряжением и проводом заземления и понимаем, чем они отличаются от обычных проводов.

Горячая проволока. Проще говоря, горячий провод напрямую передает электрический ток от источника (в доме) к различным лампочкам и выключателям, установленным по всему дому. Он действует как сосуд для передачи энергии в цепь. Горячие провода опасны тем, что по ним всегда проходит электричество и они покрыты черным кожухом. В некоторых случаях они также бывают красного и желтого цветов.

Наоборот, по обычному проводу не всегда проходит электрический ток.

С обычными проводами следует обращаться осторожно, но специалисты должны всегда обращаться с горячими проводами.

Основное различие между этими проводами заключается в том, что обычный провод возвращает электрический ток к его источникам, тогда как горячий провод только передает энергию.

Провод заземления . Заземляющий провод устанавливается для электробезопасности, особенно при нестабильности или резких скачках электрического тока. Он редко несет какую-либо электрическую энергию. Всякий раз, когда возникает какое-либо несоответствие в электрическом потоке, он направляет поток электричества на землю, а не в другие области дома. Это предотвращает короткое замыкание, поражение электрическим током и пожары. Корпус провода заземления зеленый.

Основное различие между заземляющим проводом и общим проводом заключается в том, что общие провода не перенаправляют электрический ток за пределы электрической системы.

В каждом доме должна быть надлежащая проводка заземления. Настоятельно рекомендуется, чтобы ваш дом проверил электрик, если вы не уверены в состоянии вашей электропроводки.



Простое объяснение: как работает домашняя электрическая система

Электричество является неотъемлемой частью любого современного дома. В этом разделе мы даем общий обзор базовой домашней электросистемы и того, как она работает для подачи питания от основной линии электропередач, идущей в ваш дом, к розеткам в вашем доме.

Местная коммунальная компания поставляет электричество в ваш дом с помощью линии электропередач или трубопровода, проложенного под землей. Как правило, дома оборудуются трехпроводной сетью: один нулевой и два горячих провода.

Горячие провода подают питание на 120-вольтовые приборы, а горячие провода и нейтральные провода составляют 240-вольтовую цепь для крупных приборов, таких как кондиционер.

Коммунальное предприятие контролирует потребление электроэнергии с помощью электросчетчика, установленного точно в том месте, где электричество входит в ваш дом.

Рядом с электросчетчиком находится главный электрощит. Он распределяет электричество по электрическим цепям для питания светильников и приборов, установленных в доме.

Круговое путешествие, которое начинается и заканчивается в одном и том же месте. Если в этом путешествии есть какие-либо перерывы, цепь считается мертвой.

В цепи вы найдете провод под напряжением (обычно в черном корпусе), который идет от главной панели и питает лампочки, приборы и другие розетки. Затем идет общий провод, который возвращает электричество на главный щиток. Помимо этого, есть заземляющий провод, который идет обратно к главной панели и земле.

В разных местах дома вы также найдете дополнительные панели, связанные с главной панелью. Субпанели передают питание в места, имеющие отдельные ответвления — например, к крупным бытовым приборам.

Трансформаторы также являются частью электрических систем, обычно устанавливаемых для питания низковольтных приборов, таких как дверные звонки, спринклерные таймеры и некоторые типы наружного или внутреннего освещения.

Трансформатор представляет собой устройство, передающее электрическую энергию от одной цепи переменного тока к одной или нескольким другим цепям. Он либо увеличивает, либо снижает напряжение, когда это необходимо, например, переводя высоковольтное электричество в низкое напряжение.

Примечание. Национальный электротехнический кодекс (NEC), или NFPA 70, является региональным стандартом для безопасной установки электропроводки и оборудования в Соединенных Штатах. Подробнее о кодексах и стандартах читайте здесь.

Термины домашней электросистемы для понимания

Когда электрики посещают наши дома, чтобы отремонтировать наши приборы или электрическую систему, они используют определенные термины, которые могут показаться запутанными. Мы перечислили важные термины, чтобы помочь вам лучше понять электрическую систему вашего дома.

• Электрическая панель. Электрическая панель (или панель выключателя) представляет собой металлическую коробку, которая соединяет основной источник питания с домом. Его ключевая роль заключается в распределении электрического тока по различным цепям внутри дома.
• Розетка GFCI. Розетка прерывателя цепи замыкания на землю (GFCI) устанавливается в местах с повышенной влажностью, таких как ванные комнаты и кухни. Он действует как мини-автоматический выключатель. Допустим, вы используете электрический предмет, который случайно соприкасается с водой. В этом случае существует некоторая вероятность поражения электрическим током. Блок GFCI отключает подачу электричества, чтобы предотвратить такие несчастные случаи.
• Дуговой разряд. Электрическая дуга возникает, когда электрический ток переходит от одного соединения к другому. Дугообразование происходит, когда цепь перегревается или перегружается.
• Соединители. Соединитель — это электромеханическое устройство, которое создает электрическое соединение между различными частями электрической цепи. Соединитель также может соединять две разные электрические цепи, чтобы сделать их частью одной большой цепи.
• Переменный ток. Переменный ток — это электрический ток, время от времени меняющий свое направление на противоположное. Это полная противоположность постоянному току (DC), который течет только в одном направлении.
• ОМ. Это единица СИ, используемая для измерения электрического сопротивления электрического устройства.
• Ампер. Ампер или сила тока — это единица измерения постоянного электрического тока.
