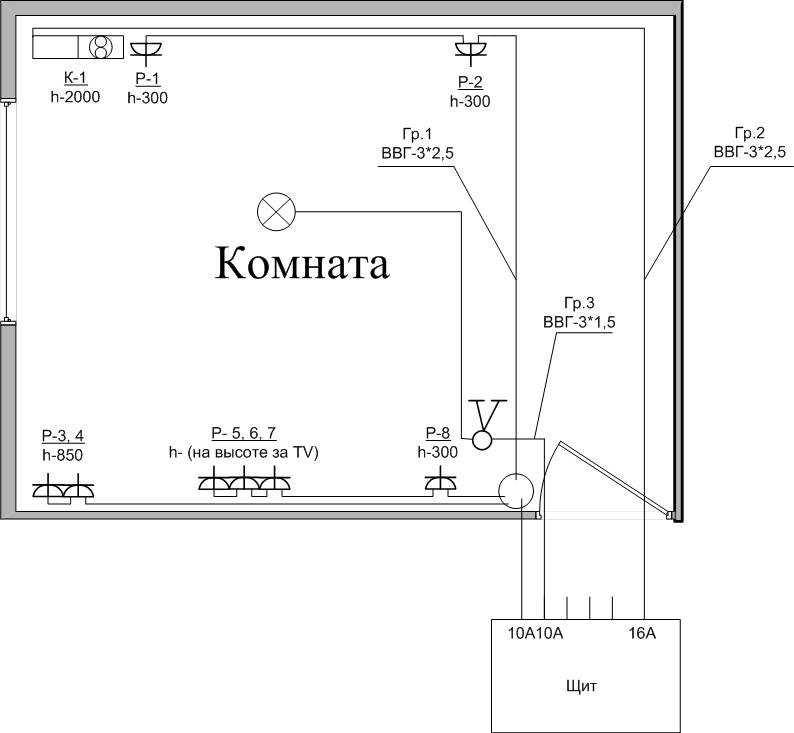

Простая схема электропроводки: Схема электропроводки в комнате, сделанная своими руками

Содержание

Разводка электропроводки своими руками: от схемы до монтажа

0 votes

Голос за!

–

Голос против!

Еще 15 – 20 лет назад нагрузки на электросеть были относительно маленькие, сегодня же наличие большого количества бытовой техники спровоцировало рост нагрузок в разы. Старые провода далеко не всегда способны выдержать большую нагрузку и со временем возникает потребность в их замене. Прокладка электропроводки в доме или квартире – дело, требующее от мастера определенных знаний и умений. Прежде всего, это касается знания правил по разводке электропроводки, умения читать и создавать схемы проводки, а также навыков по электромонтажу. Конечно, сделать прокладку электропроводки своими руками можно, но для этого необходимо придерживаться изложенных ниже правил и рекомендаций.

Правила разводки электропроводки
Проект и схема разводки электропроводки
Монтаж электропроводки
- Разметка и подготовка каналов для электропроводки
- Монтаж открытой электропроводки
- Монтаж скрытой электропроводки

Правила разводки электропроводки

Вся строительная деятельность и строительные материалы строго регламентируются сводом правил и требований – СНиП и ГОСТ. Что касается монтажа электропроводки и всего, что связано с электричеством, то следует обратить внимание на Правила Устройства Электроустановок (сокращенно ПУЭ). Этот документ прописывает, что и как делать при работе с электрооборудованием. И если мы хотим проложить электропроводку, то нам потребуется изучить его, особенно ту часть, что относится к монтажу и выбору электрооборудования. Ниже приведены основные правила, которых следует придерживаться при монтаже электропроводки в доме или квартире:

ключевые элементы электропроводки, такие как короба распределения, счетчики, розетки и выключатели должны быть легкодоступны;
установка выключателей выполняется на высоте 60 – 150 см от пола. Сами выключатели располагаются в местах, где открытая дверь не препятствует доступу к ним. Это значит, что если дверь открывается направо, то выключатель находится с левой стороны и наоборот. Провод к выключателям прокладывается сверху вниз;

розетки рекомендуется устанавливать на высоте 50 – 80 см от пола. Продиктован такой подход безопасностью при затоплении. Также розетки устанавливаются на расстоянии более 50 см от газовых и электроплит, а также радиаторов отопления, труб и прочих заземленных предметов. Провод к розеткам прокладывается снизу вверх;
количество розеток в помещении должно соответствовать 1 шт. на 6 м2. Кухня является исключением. На ней устанавливается такое количество розеток, сколько необходимо для подключения бытовой техники. Установка розеток в туалете запрещена. Для розеток в ванной за её пределами обустраивается отдельный трансформатор;

прокладка проводки внутри или снаружи стен выполняется только по вертикали или горизонтали, а место прокладки отображается на плане проводки;
провода прокладываются на определенном расстоянии от труб, перекрытий и прочего. Для горизонтальных требуется расстояние в 5 – 10 см от балок перекрытия и карнизов и 15 см от потолка. От пола высота составляет 15 – 20 см. Вертикальные провода размещаются на расстоянии более 10 см от края проёма двери или окна. Расстояние от газовых труб должно составлять минимум 40 см;
при прокладке внешней или скрытой проводки необходимо следить, чтобы она не соприкасалась с металлическими частями строительных конструкций;
при прокладке нескольких параллельно идущих проводов расстояние между ними должно быть минимум 3 мм или каждый провод должен быть спрятан в защитном коробе или гофре;

разводка и соединение проводов выполняется внутри специальных распределительных коробов. Места соединения тщательно изолируются. Соединение медного и алюминиевого провода между собой строго запрещено;
заземление и нулевые провода закрепляются к приборам болтовым соединением.

Проект и схема разводки электропроводки

Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире. Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.

Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:

Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов. При создании схемы электропроводки важно заранее продумать где, сколько и какая будет стоять бытовая техника.

Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности. Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:

освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.

Вышеприведенный пример лишь один из многих вариантов групп освещения. Главное, что необходимо понять, – это то, что если сгруппировать точки подключения, уменьшается количество используемых материалов и упрощается сама схема.

Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия. Эти два способа хорошо применять, если не хочется штробить стены.

На схеме такая проводка отмечается пунктиром.

Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:

I= P / U;

где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).

Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт. Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля:

В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:

провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.

Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.

Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов, а также трубы, кабель-каналы или короба для электропроводки, подрозетники.

Монтаж электропроводки

В работах по монтажу электропроводки нет ничего сверхсложного. Главное при монтаже придерживаться правил техники безопасности и следовать инструкции.

Все работы можно выполнить в одиночку. Из инструмента для выполнения монтажа потребуется тестер, перфоратор или болгарка, дрель или шуруповерт, кусачки, пассатижи и крестовая и шлицевая отвертки. Не лишним будет лазерный уровень. Так как без него достаточно сложно сделать вертикальную и горизонтальную разметку.

Важно! Выполняя ремонт с заменой проводки в старом доме или квартире со скрытой проводкой, необходимо вначале найти и при необходимости убрать старые провода. Для этих целей используется датчик электропроводки.

Разметка и подготовка каналов для электропроводки

Начинаем монтаж с разметки. Для этого при помощи маркера или карандаша наносим на стену метку, где будет проложен провод. При этом соблюдаем правила размещения проводов. Следующим шагом будет отметка мест под установку осветительных приборов, розеток и выключателей и щитка освещения.

Важно! В новых домах для щитка освещения предусмотрена специальная ниша. В старых такой щиток просто навешивается на стену.

Закончив с разметкой, приступаем либо к монтажу проводки открытым способом, либо к штроблению стен для скрытой проводки. Вначале при помощи перфоратора и специальной насадки коронки вырезаются отверстия под установку розеток, выключателей и распределительных коробок. Для самих проводов делаются штробы при помощи болгарки или перфоратора. В любом случае будет очень много пыли и грязи. Глубина канавки штробы должна составлять около 20 мм, а ширина быть такой, чтобы в штробу беспрепятственно помещались все провода.

Что касается потолка, то тут есть несколько вариантов решения вопроса с размещением и закреплением проводки. Первый – если потолок будет навесной или натяжной, то вся проводка просто закрепляется к перекрытию. Второй – делается неглубокая штроба для проводки. Третий – проводка прячется в перекрытии потолка. Первые два варианта предельно просты в исполнении. А вот для третьего придется сделать некоторые пояснения. В панельных домах используются перекрытия с внутренними пустотами, достаточно сделать два отверстия и протянуть внутри перекрытия провода.

Закончив со штроблением, переходим к последнему этапу подготовки к монтажу проводки. Провода, чтобы завести их в комнату, необходимо протягивать сквозь стены. Поэтому придется при помощи перфоратора пробить отверстия. Обычно такие отверстия делаются в углу помещений. Также проделываем отверстие для завода провода от распределительного щитка к щитку освещения. Закончив штробление стен, начинаем монтаж.

Монтаж открытой электропроводки

Начинаем монтаж с установки щитка освещения. Если для него была создана специальная ниша, то помещаем его туда, если же нет, то просто навешиваем его на стену. Внутрь щитка устанавливаем УЗО. Их количество зависит от количества групп освещения. Собранный и готовый к подключению щиток выглядит так: в верхней части находятся нулевые клеммы, снизу заземляющие, между клеммами установлены автоматы.

Теперь заводим внутрь провод ВВГ-5*6 или ВВГ-2*6. Со стороны распределительного щитка подключение электропроводки выполняет электрик, поэтому пока оставим его без подключения. Внутри щитка освещения вводный провод подключается следующим образом: синий провод присоединяем к нулю, белый к верхнему контакту УЗО, а желтый провод с зеленой полосой присоединяем к заземлению. Автоматы УЗО соединяем между собой последовательно вверху при помощи перемычки от белого провода. Теперь переходим к разводке проводки открытым способом.

По намеченным ранее линиям закрепляем короба или кабель-каналы для электропроводки. Зачастую при открытой проводке сами кабель-каналы стараются разместить около плинтуса или наоборот практически под самым потолком. Короба для проводки закрепляем при помощи саморезов с шагом 50 см. Первое и последнее отверстие в коробе делаем на расстоянии 5 – 10 см от края. Для этого засверливаем отверстия в стене при помощи перфоратора, забиваем внутрь дюбель и закрепляем кабель-канал саморезами.

Еще одной отличительной особенностью открытой проводки являются розетки, выключатели и коробки распределения. Все они навешиваются на стену, вместо того чтобы вмуровываться внутрь. Поэтому следующим шагом будет их установка на место. Достаточно приложить их к стене, наметить места для крепежа, засверлить отверстия и закрепить их на месте.

Далее приступаем к разводке проводов. Начинаем с прокладки основной магистрали и от розеток к щитку освещения. Как уже отмечалось, используем для этого провод ВВГ-3*2,5. Для удобства начинаем от точки подключения в сторону щитка. На конце провода вешаем ярлычок с указанием, что за провод и откуда он идет. Далее прокладываем провода ВВГ-3*1,5 от выключателей и осветительных приборов к распределительным коробкам.

Внутри распределительных коробок провода соединяем при помощи СИЗов или тщательно изолируем. Внутри щитка освещения основной провод ВВГ-3*2,5 подключается следующим образом: коричневая или красная жила – фаза, подключается к низу УЗО, синий – ноль, присоединяем к нулевой шине вверху, желтый с зеленой полосой – заземление к шине внизу. При помощи тестера «прозваниваем» все провода, чтобы исключить возможные ошибки. Если все в порядке, вызываем электрика и подключаемся к распределительному щитку.

Монтаж скрытой электропроводки

Выполняется скрытая электропроводка достаточно просто. Существенное отличие от открытой лишь в способе скрытия проводов от глаз. В остальном действия практически одинаковые. Вначале устанавливаем щиток освещения и автоматы УЗО, после чего заводим и подключаем вводный кабель со стороны распределительного щитка. Также оставляем его без подключения. Это сделает электрик. Далее устанавливаем внутрь проделанных ниш коробки распределения и подрозетники.

Теперь переходим к разводке проводов. Первыми прокладываем основную магистраль из провода ВВГ-3*2,5. Если планировалось, то провода к розеткам прокладываем в полу. Для этого провод ВВГ-3*2,5 заводим в трубу для электропроводки или специальную гофру и прокладываем её до места вывода провода к розеткам. Там размещаем провод внутри штробы и заводим его в подрозетник. Следующим шагом будет прокладка провода ВВГ-3*1,5 от выключателей и точек освещения к распределительным коробкам, где они присоединяются к основному проводу. Все соединения изолируем СИЗами или изолентой.

В конце «прозваниваем» всю сеть при помощи тестера на предмет возможных ошибок и подключаем к щитку освещения. Способ подключения аналогичный описанному для открытой проводки. По завершению заделываем штробы гипсовой шпаклевкой и приглашаем электрика, чтобы он подключил к распределительному щитку.

Прокладка электрики в доме или квартире для опытного мастера – дело достаточно легкое. Но для тех, кто плохо разбирается в электрике, следует воспользоваться помощью опытных специалистов от начала и до конца. Это, конечно, будет стоить денег, но так можно уберечься от ошибок, которые могут привести к пожару.

Наглядная схема электропроводки стандартной квартиры

: Наглядные схемы электропроводки

Наглядная схема электропроводки квартиры

Представляю простую наглядную схему электрощита для небольшой стандартной квартиры с однофазным питание в 220 Вольт. Такую схему можно смонтировать как в этажном электрощите, так и в квартире. Если эту схему можно применять для распределительного щита в квартире. Наглядная схема выполнена для квартиры с небольшой потребляемой нагрузкой. Электропроводка разделена всего на 4(четыре) групповые цепи. Каждая электропроводка групповой цепи защищена автоматом защиты. Он защищает проводку от токов короткого замыкания и перегрузки. Для этого в автомате защиты стоят тепловой и электромагнитные расцепители. Подробно об автоматах защиты читайте статью: Автоматы защиты.

Эта же схема в НОВОМ ОКНЕ. Формат:640×693 точки.

На вводе электропитания в квартиру установлен вводной двухполюсной автомат (О вводном автомате и расчете его номинала читать тут).

Групповая розеточная цепь защищена однополюсным автоматом защиты и устройством защитного отключения (УЗО). УЗО, как и положено, устанавливается после автомата защиты.

Примечание: Номинал рабочего тока УЗО должен быть больше номинала автомата защиты, в паре с которым оно установлено.

Важно! Установка УЗО без автомата защиты запрещено (ПУЭ пункт 7.1.76). Это не относится к дифференциальным автоматам защиты, так как дифференциальный автомат объединяет в себе и УЗО и автомат защиты.

В представленной наглядной схеме УЗО установлено на групповую цепь розеток. Наминал тока защитного отключения для УЗО должен быть 30 mA или для влажных помещений и «мокрых» зон 10 mA(миллиампер).

Примечание: УЗО номиналом в 10 mA рекомендовано не только для ванных комнат, но и для детских комнат. Конечно при выделении электропроводок этих комнат в отдельные групповые цепи.

©Elesant.ru

Другие электропроекты и электросхемы:

мая 2012
- Схема электропроводки в квартире
июня 2012
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Электропроект большой квартиры,№1.Посмотреть и скачать
октября 2012
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Схемы освещения 3-х этажей трехэтажного частного дома
- Схема электропроводки этажа частного дома
- Схема электропроводки стандартной двухкомнатной квартиры
- Схема электропроводки однокомнатной квартиры
- Схема электропроводки круглой квартиры
- Схема размещения электрического оборудования в интерьере большой квартиры
- Схема освещения этажа частного дома
- Схема освещения 3-х комнатной квартиры с кухней
- Общая схема электропроводки четырех комнатной квартиры с кухней
- Новые схемы электропроводки
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
ноября 2012
- Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Наглядная схема электрощита квартиры с реле напряжения
- Наглядная схема электропроводки стандартной квартиры
- Наглядная схема электропитания квартиры с заземлением
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема принципа работы устройства УЗО в системе TN-S

Статьи по теме

Схема размещения электрического оборудования в интерьере бол. ..

Наглядная трехфазная схема вводно–распределительного щита ча…

Расчет сечения кабеля, автоматов защиты

Схема электропроводки в квартире

УЗО в нормативных документах: устройство защитного отключени…

Электрические подстанции: схемы соединений ПС

Система уравнивания потенциалов. СУП и ДУП

Электрическая схема щитка

Joomla SEF URLs by Artio

Свежие статьи

Пластиковые колодцы для безнапорной канализации 20 октября 2022

Лазерная резка металла: преимущества, принцип действия и методы 20 октября 2022

Как выбрать столешницу из агломерата и в чем ее преимущества 19 сентября 2022

Как ухаживать за индукционной плитой? 18 сентября 2022

Как купить частный дом в Красноярске 20 августа 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом – Stroy House 19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке 30 ноября 2021

Где и как купить электрический кабель: теория и практика 15 ноября 2021

Как найти утечки тепла в дома 19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где? 13 сентября 2021

Проводка в квартире

Силовые цепи квартиры
Отличие групповых сетей от питающих и распределительных сетей электропроводки
Ремонт старой электропроводки
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Установка щитка распределительного навесного
Установка розетки и выключателя в едином блоке
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля

Проводка в доме

Повторное заземление линий электропередачи
Как правильно выполнить монтаж электропроводки в бане
ГЗШ. Главная Заземляющая Шина
Электрический ввод в частный дом
Монтаж глубинного заземлителя. Инструкция
Глубинный заземлитель
Зажим прокалывающий ответвительный

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Выбираем водонагреватель для ванны: проточный или накопительный
Как выбрать водонагреватель накопительный электрический
Замена водопроводных труб
Как правильно выбрать унитаз
Аксонометрическая схема водопровода
Соединение медных труб пайкой, пайка медного водопровода

Водоснабжение дома

Водоснабжение частного дома из скважины своими руками
Водонапорный бак частного дома
Утепление наружного водопровода дома: материалы и способы утепления
Тройниковая разводка водопровода в доме — простота и дешевизна выполнения
Цена на бурение скважины под воду

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

Простые схемы домашней электропроводки

Эта страница предназначена для тех, кто пытается соединить выключатели, светильники и розетки вместе! Перечисленные схемы предназначены для использования в качестве простого справочника при выполнении электропроводки. Они варьируются от начального до продвинутого уровня (3-позиционные выключатели, розетки, варианты, серии и т. д.). карандаши, чтобы вы могли покрасить их), чтобы свести к минимуму ошибки, чтобы вам не приходилось устранять неполадки или тратить больше времени, чем необходимо.

Обратите внимание, что я не включил заземляющие провода в эти схемы, потому что хотел, чтобы они были очень простыми для общего понимания. Когда вы делаете проводку, вы обязательно захотите подключить заземление!

Simple One One Onte Outlet

Проводка Две розетки (двойные розетки)

Диаграмма двойной розетки (Simple)

.0005

Розетка с раздельной цепью

Розетка с разделенной цепью, где переключатель управляет половиной розетки

Подключение одиночного светильника

Подключение одиночной лампочки (простая схема)

Как подключить светильник Pull Chain к розетке

7 9 Подключение цепного фонаря к розетке

Подключение 3-позиционного переключателя (простое)

Базовое расположение 3-позиционного переключателя. (В белой рамке показана простая схема, изображающая функцию трехпозиционного переключателя.) Главное, что нужно помнить при подключении двухпозиционных переключателей, это то, что они такие же, как проводка в однополюсном переключателе, за исключением того, что вы должны иметь два дополнительных провода, соединяющих два переключателя вместе, как показано на рисунке.

Схема подключения простого трехпозиционного переключателя

Другой (возможно, более полезный) метод для трехпозиционного переключателя.

Простая схема трехпозиционного переключателя

Подключение параллельных лампочек с переключателем на другом конце
Будьте осторожны, потому что когда между переключателем(ями) и источником питания имеется ряд лампочек , проводка немного сложнее. Изучите эту схему, чтобы понять, что я имею в виду. Этот тип проводки также учитывается при подключении трехпозиционных выключателей с рядом лампочек между блоком питания и выключателями. Грозная ошибка — это когда все источники света соединены вместе в одной цепи, как простая серия огней, в отличие от параллельной серии огней. Это приводит к тому, что лампы используют один и тот же источник питания (большее сопротивление по сравнению с тем, для чего предназначены усилители). Когда вы совершите эту ошибку, свет будет тусклее. Чтобы решить эту проблему, вам нужно будет соединить параллельную цепь вместо последовательной! См. диаграммы ниже для изображений.

Как подключить параллельную серию ламп к выключателю на противоположном конце (правильный путь)

Неправильный способ подключения серии ламп с выключателем на стороне от источника питания.

Подключение 3-позиционного переключателя с двумя лампочками
Схема ниже может быть не очень полезна для копирования, но она хорошо объясняет, как 3-позиционный переключатель работает с двумя лампочками.

Трехпозиционный переключатель, управляющий двумя лампочками Схема

Будьте осторожны при построении этих более сложных схем подключения. Если вы не изучите их внимательно, он может перегореть и не работать должным образом, пока вы не восстановите проводку. Всегда лучше нарисовать собственную диаграмму на бумаге и изучить ее, прежде чем приступить к выполнению реальной задачи.

Как подключить 3-позиционный переключатель с двумя лампочками (другой метод)

Подключение 3-позиционного переключателя с 2 лампочками между

Как работает четырехпозиционный переключатель
На этой схеме показано, как подключить четырехпозиционный переключатель позиционный переключатель, это в основном просто для того, чтобы показать вам основы, чтобы вы поняли, насколько простыми четырехпозиционными переключателями являются их простейшая форма.

Как подключить четырехпозиционный переключатель (очень просто, базовая форма)

Примерно так:

Нравится Загрузка…

Схемы подключения бытовых электрических цепей

Схемы подключения выключателей света. Многочисленные схемы выключателей света, в том числе: петля выключателя, диммер, переключаемые розетки, комбинированное устройство выключателя, два выключателя света в одной коробке и многое другое.

Схемы подключения комбинированных выключателей — схемы подключения комбинированного выключателя/розетки для управления освещением или другой нагрузкой или для управления самим собой.

Схемы подключения настенных розеток — схемы для всех типов бытовых электрических розеток, включая: дуплексные, GFCI, розетки на 15, 20, 30 и 50 ампер.

Схемы подключения для 3-позиционных переключателей. Схемы для 3-позиционных цепей переключателей, включая: свет в начале, середине и конце, 3-позиционный диммер, несколько источников света, управление розеткой и советы по поиску и устранению неисправностей.

Схемы подключения 4-позиционного переключателя. Схемы для 4-позиционного переключателя, в том числе: различные места расположения источника и света, диммер для 4-позиционного переключателя, проводка для 4-ходового переключателя и советы по поиску и устранению неисправностей.

3-х и 4-х позиционные выключатели для управления несколькими источниками света. Схемы проводки для управления несколькими осветительными приборами с 3-х и 4-х позиционными переключателями.

Схемы подключения для комплекта вентилятора/освещения. Схемы включают в себя: использование выключателя освещения для управления вентилятором и освещением, отдельный регулятор яркости света и скорости вращения вентилятора, регулятор освещенности и вентилятор с тяговой цепью.

Схемы подключения вытяжного вентилятора в ванной. Схемы включают: таймер вентилятора, один переключатель, комбинированный переключатель gfci и два переключателя в одной выходной коробке.

Схемы подключения нескольких розеток — схемы подключения нескольких розеток, включая схемы для дуплексных розеток и прерывателей замыкания на землю.

Схемы подключения двух розеток в одной коробке — подключение двух розеток, двух выключателей, розетки и выключателя в одной коробке.

Схема подключения выходного выключателя GFCI. Схемы включают проводку для мусоропровода или осветительного прибора, управляемого комбинированным выключателем, как с защищенными, так и с незащищенными схемами.

Схемы подключения прерывателя цепи замыкания на землю — схемы для розеток GFCI, включая защиту дуплексных розеток в цепи и GFCI в конце цепи.

Схемы подключения автоматических выключателей — подключение блока выключателя, выключателя GFCI, а также автоматических выключателей на 15, 20, 30 и 50 ампер.

Схемы подключения розеток с выключателем — схемы подключения выключателя для управления розеткой с различным расположением и несколькими розетками в одной цепи.

Схемы для добавления нового светильника – Проводка для добавления света от существующей цепи выключателя или розетки.

Схемы для добавления новой розетки — схемы подключения для добавления розетки от существующего выключателя или розетки.

Схемы подключения дверного звонка — подключение проводных дверных звонков и дверных звонков с батарейным питанием, включая добавление адаптера переменного тока для питания старого дверного звонка.

Схемы подключения лампы — подключение стандартной настольной лампы, трехконтактной розетки и старинной лампы с четырьмя лампочками и двумя выключателями.

Добавление новой настенной электрической розетки. Как проложить кабель за плинтусом, чтобы добавить новую розетку.

Соединение косички — Как зачистить и нарезать электрические провода в распределительной коробке.

Как подключить розетки и выключатели. Как выбрать и заменить выключатели света и дуплексные розетки.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Промышленная вентиляция в Москве строительство монтаж в Подольске

Простая схема электропроводки: Схема электропроводки в комнате, сделанная своими руками
