периодичность, методика, процедура и протокол поверки счетчиков электроэнергии — ТАЙПИТ-ИП

Поверка электрических счетчиков дает официальное подтверждение пригодности приборов учета к дальнейшей эксплуатации. Процедуре подлежат индукционные и электронные модели оборудования, установленные в частных домах и организациях. В ходе мероприятий показания прибора учета электрической энергии сверяют с эталоном.

В соответствии с положениями ФЗ № 102 «Об обеспечении единства измерений» и № 261 «Об энергоснабжении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты РФ» допускается эксплуатация только поверенных измерительных приборов.

Почему необходима поверка счетчиков электроэнергии?

Необходимость поверки счетчиков электроэнергии зафиксирована Постановлением Правительства РФ № 250 от 20.04.2010. Пристальному вниманию к правильности показаний измерительных приборов есть логическое объяснение с позиции физических явлений.

Срок эксплуатации приборов учета ограничен, поскольку при потреблении электрической энергии они, в отличие от большинства бытовой техники, работают в постоянном режиме. Даже при условии невысоких нагрузок непрерывная эксплуатация оборудования в течение 6–16 лет приводит к механическому износу элементов.

Поверка электросчетчиков

Поверка электросчетчиков

Поверка электросчетчиков

Поверка счетчиков электроэнергии с периодичностью, установленной заводом-изготовителем (ее называют межповерочным интервалом) гарантирует точность снятия показаний устройством. Без своевременной процедуры сравнения прибора с эталоном не допускается его дальнейшая эксплуатация.

Периодичность поверки электрических счетчиков

Выделяют две ключевых разновидности поверки электрических счетчиков.

1. Первичная — процедура, за которую несет ответственность производитель после сборки устройства.
   Дата такой поверки счетчика электроэнергии проставляется в паспорте изделия. Здесь же прописывают рекомендуемый временной интервал между замерами показаний в дальнейшем.
2. Периодическая — регулярное мероприятие, которое проводят по отношению к прибору, находящемуся в эксплуатации. Интервал между манипуляциями называют межповерочным периодом, его длительность составляет от 6 до 16 лет и диктуется типом прибора учета:

• механические дисковые — контроль не реже раза в 8 лет;
• электронные — поверка допускается раз в 16 лет (точный межповерочный интервал таких электрических счетчиков зависит от модели).

К числу дополнительных относят внеочередную поверку, которую проводят при потере свидетельства о произведенных замерах; после ремонта, юстировки или настройки прибора учета; при замене устаревшего либо вышедшего из строя оборудования современным.

Кто проводит поверку электросчетчиков?

Процедуру проводят метрологические организации, аккредитованные на указанную категорию деятельности. В частности, правом поверки электросчетчиков обладает Центр Стандартизации Метрологии (ЦСМ).

Периодическое сравнение работы прибора с эталоном — обязанность владельца. При завершении очередного межповерочного интервала он должен привезти подвергающееся контролю оборудование в центр стандартизации (сроки доставки оговариваются заблаговременно). При отсутствии у организации методики поверки на конкретный тип средств измерения, допускается обратиться на завод-изготовитель, который предоставляет данные по официальному запросу. Максимальное выполнение запросов по методикам поверки выпускаемых ООО «Тайпит-ИП» средств измерений, — 1–2 дня.

Поверка электросчетчиков допускается и при инициации процедуры потребителем (досрочно). Это может быть связано с сомнениями в качестве функционирования — подозрением на неточность фиксируемых данных. В ином случае о том, что прибор учета необходимо поверить, уведомляет Энергосбыт.

Поверка электросчетчиков

Поверка электросчетчиков

Поверка электросчетчиков

Показания счетчика сверяют с эталоном на платной основе, стоимость определяется соответственно актуальным тарифам. Оплату производит владелец устройства. При этом схема действий должна быть такой:

1. лицо, получившее уведомление о необходимости поверки бытового электросчетчика, снимает устройство, доставляет в ЦСМ;
2. специалисты в метрологическом центре проводят контрольные операции, составляют соответствующий акт, который затем направляют в территориальный пункт Энергосбыта по месту прописки абонента;
3. Энергосбыт подтверждает, что техника допущена к эксплуатации и заносит прибор учета в схему;
4. устройство выводят из эксплуатации, если оно имеет класс точности 2,5 — согласно ГОСТу 6570-96, индукционные модели с такой погрешностью считаются непригодными к дальнейшему применению из-за износа деталей.

Потребитель может сам выбрать учреждение для изучения характеристик техники. В том числе допустима поверка электросчетчиков на дому. Для чего специалиста ЦСМ вызывают по месту установки измерительного прибора. Для оценки погрешности устройства мастер измеряет напряжение в электросети и включает известную нагрузку на заданный временной интервал. После чего по результатам испытаний заполняет и подписывает соответствующий акт.

На время снятия прибора учета для периодической поверки потребитель платит за электроэнергию в соответствии с условиями договора поставки с энергоснабжающей организацией. Поэтому необходимо внимательно ознакомиться с условиями соглашения и поинтересоваться сроками работ.

Методика поверки счетчиков электроэнергии

Схема поверки счетчиков у каждого типа устройств — своя. Если говорить обобщенно, можно означить базовый комплекс мероприятий.

1. Осмотр прибора на наличие деформированных запчастей, дефектов оболочки, наружных и внутренних элементов. Также на первом этапе проводят оценку прочности стекол, сопоставление идентификатора устройства с паспортными данными, соответствие комплектности модели изделия, а маркировки — требованиям Госстандарта.
2. Проверка прочности изоляции на соответствие ГОСТу. Допускается исключение этого пункта, если измерительный прибор недавно ремонтировали или установили (то есть надежность изоляции уже проверил производитель). Аналогично поступают, если с предыдущей поверки счетчика целостность оболочки осталась неизменной (что подтверждает неповрежденная пломба).
3. Опробование и оценка функциональности счетного механизма. С этой целью устройство подсоединяют к питанию на четверть часа и прогревают при номинальном напряжении и в таком же режиме подачи тока. Возможна поверка путем изменения частоты вращения диска и зажигания индикаторов счетчика электроэнергии на 2 числа нижнего разряда.
4. Подтверждение отсутствия самохода. Для этого подают напряжение на параллельную цепь (115 % от номинала). При этом ток в последовательной цепи отсутствует, а напряжение источника питания и вспомогательных цепей соответствует номиналу. Поверка исследуемого таким образом счетчика занимает 10 минут. Мероприятия исключаются только по отношению к приборам, у которых самоход невозможен ввиду их конструкционных особенностей.
5. Определение порога чувствительности оборудования. Процедура занимает 10 минут и выполняется при номинальном напряжении параллельной цепи устройства и источника питания, к нему подключенного.
6. Контроль соответствия исходной погрешности, заявленной производителем. Поверка погрешности счетчика проводится путем косвенного замера мощности вольтметром, амперметром, секундомером. Определяют этот показатель, сопоставляя параметры напряжения, мощности нагрузки и силы тока с соответствующими цифрами, указанными в техдокументации.

После завершения контрольных мероприятий прибор учета, который отвечает требованиям, пломбируют и накладывают оттиск поверительного клейма. Результаты заносят в протокол и оформляют в паспорте счетчика электроэнергии в разделе: «Сведения о поверках», при отсутствии паспорта подписывают свидетельство. При этом оттиски на пломбах и в паспорте/свидетельстве должны быть идентичны. С описаниями типа на конкретных средства измерений можно ознакомиться в Федеральном информационном фонде на сайте ВНИИМС.

Как проверить электросчетчик – Ремонт220

Автор Светозар Тюменский На чтение 4 мин. Просмотров 4.1k. Опубликовано

10 марта Обновлено 19 ноября

В этой статье подробно описан способ проверки правильности работы трехфазного электросчетчика. Трехфазные счетчики потребляемой электроэнергии в настоящее время установлены практически на всех предприятиях, и немалое их количество установлены в частных домах (бытовой сектор). И, конечно же, любому хорошему хозяину интересно знать, насколько правильно работает его электросчетчик.

Предлагаемый способ проверки, конечно, нельзя назвать простым, однако, именно он дает наиболее точный результат и используется работниками энергоснабжающих организаций.

Проверка заключается в сравнении мощностей: фактической (т. е. реально протекающей по линии) и расчетной (т. е. той которую учитывает электросчетчик). Существует два способа подключения трехфазного электросчетчика: прямоточный (без трансформаторов тока) и с трансформаторами тока. Применение трансформаторов тока необходимо при больших нагрузках. Последние модели электронных электросчетчиков при непосредственном включении могут выдержать не более 120 ампер.

Формула для вычисления фактической мощности в трехфазной сети (0,4 кВ) выглядит следующим образом:

Рф = U·I·√3·cosφ, где:

• U – линейное напряжение в рассчитываемой сети, в данном случае – 0,4 кВ;
• I – средний ток т. е. I = (I·А + I·В + I·С)/3. Замеры тока проводятся отдельно на каждой фазе, с помощью токоизмерительных клещей;
• √3 – переводной коэффициент;
• cosφ – это косинус угла между векторами активной и реактивной нагрузок.

При подключении чисто активной нагрузки он равен единице.

Таким образом, для расчета фактической мощности достаточно измерить ток, протекающий в каждой фазе с помощью токоизмерительных клещей.

Расчетную мощность находим по следующей формуле:

Рp = ((3600·n)/(A·t))·K, где:

• 3600 – переводной коэффициент;
• n – количество оборотов диска электросчетчика или, для электронных счетчиков, количество миганий индикатора на лицевой панели;
• A – постоянная счетчика (количество оборотов диска счетчика, за которые он насчитывает 1 кВт·ч или, для электронных счетчиков, количество миганий индикатора). Указывается на лицевой панели каждого счетчика.
• t – время проведенных замеров в секундах;
• К – коэффициент трансформации. При подключении без трансформаторов тока К = 1, если с трансформаторами тока то ставится соответствующий коэффициент. Например, для трансформаторов 100/5, К = 20. Таким образом, в данном случае, трансформаторы уменьшают ток текущий по первичной обмотке в 20 раз. И на измерительные катушки счетчика подается уменьшенный ток. Но, в этом случае, и для определения «накрученных» киловаттчасов необходимо показания электросчетчика умножать на коэффициент трансформации.

Далее можно высчитать насколько процентов счетчик неправильно считает и в какую сторону:

((Рp – Рф)/ Рф)·100%, где:

• Рp – мощность которую учитывает электросчетчик;
• Рф – номинальная мощность подключенной нагрузки, вычисленной по токам.

Если проценты получаются со знаком “-“, значит счетчик недосчитывает полученное количество процентов; если с “+”, значит “пересчитывает”. У данного способа есть одно “сложное” место. Подсчитать сколько считает счетчик не сложно, но вот посчитать мощность по токам бывает сложно. Во-первых, нагрузка реально действующего предприятия часто меняется и успеть просчитать счетчик именно при этой нагрузке бывает нелегко.

Но, наверное, самое сложное – это учесть cosφ, который без специального оборудования точно не определишь. И очень часто приходится принимать его усредненным, равным 0,7–0,8. Учитывая вышесказанное, к полученным результатам необходимо применять и здравые рассуждения. Нужно подумать, какая нагрузка подключена. Дает ли она cosφ. В паспорте оборудования часто пишут пределы этого показателя. Так что, к этому вопросу подойти нужно серьезно.

В самом идеальном случае, к которому всегда и следует стремиться, необходимо проводить замеры при подключенной только активной нагрузке (к такой относятся освещение, нагревательные приборы, телевизоры). К приборам, которые дают cosφ, и притом зависящий от загрузки каждого отдельного агрегата, относятся: холодильное оборудование, сварочные аппараты, электродвигатели, трансформаторы.

Проверить правильность работы, непосредственно, трансформатора тока можно сравнив ток протекающий по первичной обмотке с током во вторичной обмотке. В результате деления тока первичной обмотки на ток вторичной должен получиться коэффициент трансформации. Отклонение может быть только очень незначительным т. к. трансформаторы тока являются измерительными и имеют отклонение максимум 0,5%.

Как проверить счетчик электроэнергии с помощью ваттметра.

---

Электросчетчик ворует киловатты и как его остановить Энергомера ЦЭ6803В

---

Тонкости проверки электросчетчиков

---

Поверка счетчиков электрической энергии





1 Виды счетчиков электрической энергии

Счетчик электрической энергии – прибор для измерения расхода электрической энергии.

По конструкции счетчики классифицируются на индукционные (электромеханические) и электронные (статические).

Индукционные



Принцип работы индукционных счетчиков заключается в следующем. В электрическом счетчике имеется две катушки — токовая и напряжения. Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск. При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск. Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи, которая передает необходимые сигналы и информацию на барабаны счетного механизма. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше. Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения. Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

 Эта группа счетчиков наиболее дешевая и простая. Они широко использовались в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы).

Достоинством является низкая стоимость, высокая надежность в работе.

Но постепенно на смену им приходят электронные счетчики. Например, индукционные электросчетчики имеют недостаточную точность и ограниченные функциональные возможности, имеют малый ток потребления и они чувствительны к сильным магнитным полям. А также одной из проблем индукционных счетчиков на сегодняшний день является потеря свойств  магнита, что приводит к увеличению показаний потребленной электрической энергии.

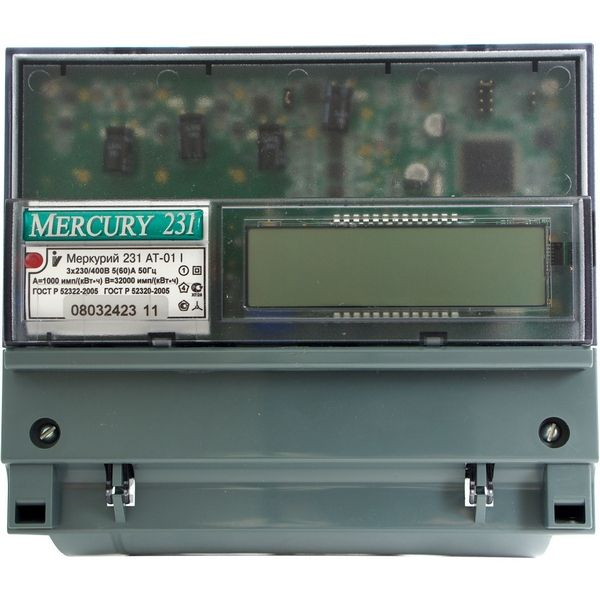

 Электронные



Электронные электросчетчики работают за счет преобразования входных аналоговых сигналов напряжения и тока из сети в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие устройства.

Статические счетчики также могут иметь внутренние тарификаторы (многотарифные счетчики), позволяющие вести учет по разным тарифам, например, дневной тариф и ночной.

Достоинствами этих приборов являются: высокая точность, масса и объем значительно меньше индукционных, применение цифровых дисплеев позволяет значительно повысить удобство представления информации для пользователя.

Недостатки: стоимость выше, чем у индукционных и  требуют замены элементов питания.

На предприятиях промышленности и в энергосистемах для учета электроэнергии используют электронные счетчики с микропроцессорным управлением, так называемые многофункциональные. Помимо основной своей функции – учета электрической энергии, они могут измерять параметры ее качества, обычно имеют интерфейсы связи для передачи информации об измеренных параметрах на диспетчерские пункты по контролю, учету и распределению. Такие счетчики применяют как автономно, так и в составе автоматизированных систем сбора данных о потребляемой энергии (АИИСКУЭ).



2 Технические и метрологические характеристики счетчиков электрической энергии

 2.1 Основными техническими характеристиками счетчиков являются:

– Базовый ток I_б  – значение тока,  являющееся исходным для установления требований к счетчику с непосредственным включением.

– Номинальный ток I_ном  – значение тока,  являющееся исходным для установления требований к счетчику, работающему от трансформатора.

– Максимальный ток I_макс – наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в технической документации.

– Номинальное напряжение U_ном – значение напряжения, являющееся исходным при установлении требований к счетчику.

– Передаточное число (постоянная) А, которое обозначает число оборотов диска или число импульсов, приходящееся на единицу измеряемой энергии.

Все эти характеристики указываются на щитке прибора.

2.2 Метрологическими характеристиками являются:

– Предел допускаемой основной относительной погрешности, выраженный в процентах. Она зависит от класса точности, значения тока в нагрузке, коэффициента мощности. При номинальных значениях тока и коэффициента мощности погрешность (в процентах) равна числу, обозначающему класс точности. Класс точности счетчика указывается на его щитке.

– Порог чувствительности – это наименьшее значение стартового тока, при котором начинается непрерывная регистрация показаний электрической энергии. Т.е. для каждого счетчика имеется так называемое пороговое значение, при котором он начинает считать электроэнергию.

– Самоход счетчика также является важной метрологической характеристикой. Он определяет, что, если в цепи отсутствует ток, и подано напряжение выше или ниже номинального (в допускаемых пределах), то прибор учета не должен регистрировать электрическую энергию.





3 Поверка счетчиков электрической энергии

Поверка электросчетчиков имеет важное экономическое и социальное значение. Электроэнергия год от года дорожает и точный ее учет важен как для поставщиков, так и потребителей этого ресурса. Ведь «врать» (то есть вести учет потребленной электроэнергии с превышением предела допустимо возможной погрешности) электросчетчик может как в ту, так и в другую сторону. Поверку осуществляют аккредитованные в соответствии с законодательством Российской Федерации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели.

Поверка счетчиков проводится в соответствии с:

ГОСТ 8. 259-2004 «ГСИ. Счетчики электрические индукционные активной и реактивной энергии. Методика поверки»,

ГОСТ 8.584-2004 «ГСИ. Счетчики статические активной электрической энергии переменного тока. Методика поверки», а также в соответствии с методиками поверки, приведенные в технической документации на утвержденный тип средств измерений, которые могут содержаться в руководстве по эксплуатации или являться отдельным документом.

Для поверки счетчиков электроэнергии в ООО «Энерготестконтроль» используются:

Поверочная установка МК6801, позволяющая одновременно поверять от 1 до 8 однотипных электросчетчиков.

Установка поверочная универсальная УППУ-МЭ-3.3Т1, на ряду с другими ее возможностями предназначена для поверки индукционных, электронных и микропроцессорных счетчиков электрической энергии, в том числе, измеряющих основные показатели  ее качества.

3.1 Межповерочный интервал

Периодичность поверки электросчетчиков (интервал между поверками или межповерочный интервал) – важная для потребителя характеристика – может составлять от 6 до 16 лет. Для всех типов счетчиков межповерочный интервал устанавливается при внесении в государственный реестр средств измерений, указывается в описании типа средства измерений на каждый тип, а также в паспорте на прибор учета.

В общем случае межповерочные интервалы для различных счетчиков приведены в таблице:

Виды счетчиков	Межповерочный интервал, год
Однофазные индукционные	16
Трехфазные индукционные	6 – 8
Однофазные электронные	8 – 16
Трехфазные электронные	6 – 16
Электронные многофункциональные	6 – 14

 Но все же, для конкретного типа счетчика межповерочный интервал следует уточнять в государственном реестре средств измерений.



3.2 Счетчики электрической энергии необходимо подвергать поверке в следующих случаях:

1 Истек межповерочный интервал

2 Нарушен знак поверки (поверочная пломба)

3 Подозрение потребителя на неправильную работу прибора

4 Уведомление о проведении поверки приборов учета от энергоснабжающей организации или других уполномоченных лиц

5 При установке нового средства измерений обратить внимание на год поверки: на вновь устанавливаемых счетчиках должны быть пломбы поверки с давностью не более 12 месяцев.



3.3 Результаты поверки  счетчиков удостоверяются:

– для приборов, признанных пригодными к эксплуатации:  нанесением знака поверки (оттиска поверительного клейма) в специально отведенном месте на корпусе счетчика и голографической наклейки с указанием даты поверки.

При необходимости оформляется свидетельство о поверке.

– для приборов, признанных непригодных к эксплуатации: выдача извещения о непригодности с указанием причин и гашение поверительного клейма.





Счетчики электрической энергии: поверка и калибровка

Счётчики электрической энергии представляют собой класс приборов, который применяется, как в производстве, так и в быту, для измерения расхода электроэнергии. Главный параметр электросчётчика – класс точности. Класс точности определяет уровень погрешности прибора в процентном соотношении. Например, класс точности 2.0 обозначает погрешность в 2%, что является текущим стандартом для бытового сектора в Российской Федерации.

Возможность работы счётчика электрической энергии с несколькими тарифами – также один из важнейших параметров. Многотарифный электросчетчик ведёт дифференцированный учёт электроэнергии. В России наибольшее распространение получили двухтарифные электросчётчики, которые делят использованную электроэнергию по двум временным интервалам – дневному (с 7:00 до 23:00) и ночному. Использование многотарифной системы выгодно для большинства потребителей.

Поверка счётчика электрической энергии

Все приборы учёта электроэнергии, в том числе и электросчетчики, обязаны быть поверены согласно федеральному закону РФ №102 («Об обеспечении единства измерений»). Различают несколько видов поверки – первичную и периодическую. Первичную поверку проводят до ввода электросчётчика в эксплуатацию с указанием в его паспорте даты поверки и нанесением оттиска поверительного клейма. Периодическую поверку проводят во время эксплуатации по истечению индивидуального межповерочного интервала. Началом отсчёта межповерочного интервала служит первичная поверка, а не ввод прибора в эксплуатацию.

Потребитель может произвести внеочередную поверку, если он сомневается в показаниях прибора. При потере паспорта или свидетельства о последней произведенной поверке, необходимо произвести внеочередную поверку.

Все процедуры по контролю работы электросчетчика ложатся на плечи владельца. Как правило, периодичность проведения поверки зависит от типа электросчетчика и составляет от 8  до 16 лет для индукционных и от 6  до 16 лет для электронных.

Отдел электротехнических СИ ФБУ «Красноярского ЦСМ» производит поверку счётчиков электрической энергии для физических и юридических лиц. Актуальную стоимость поверки электросчётчиков, вы можете найти на странице «Прейскурант».

Поверка электросчетчиков: особенности, сроки, порядок

От правильной работы электросчетчика зависит точность измерения показаний, а соответственно — счет за электроэнергию. Проверка погрешности и наличия неполадок, а также калибровка прибора выполняются в рамках специального мероприятия — поверки. Данная процедура является обязательной, даже если видимых неисправностей не обнаружено.

Поверка проводится в сроки, установленные производителем прибора. Отказ от поверки или даже пропуск сроков ее проведения влечет за собой предусмотренные законодательством санкции.

Если визуальный осмотр счетчика и проверку на наличие неполадок может выполнить сам потребитель, то поверку проводят исключительно сертифицированные службы — как организации, так и физические лица-предприниматели. Например, компания «ТЕПЛОВОДОХРАН» является не только производителем приборов для измерения расхода электроэнергии, но и имеет аккредитацию на поверку счетчиков.

Сроки проведения

Проведение данной процедуры требуется:

• по истечении межповерочного интервала;
• при выпуске прибора после изготовления;
• при выявлении неполадок. Например, если электросчетчик дает некорректные показания или работает даже при полном отключении всех электроприборов;
• в случае потери документации на прибор учета.

Обязанность контролировать сроки выполнения поверки электросчетчика ложится на потребителя. Все данные о выполненных поверках заносятся в паспорт счетчика. Периодичность поверки прибора конкретной торговой марки и модели устанавливается компанией, которая его выпустила. Это срок, в течение которого, по мнению производителя, прибор должен работать исправно. По его окончании счетчик считается непригодным к эксплуатации. Только поверка может подтвердить обратное — она является своего рода допуском к дальнейшему использованию электросчетчика.

Обычно период между поверками прибора составляет 10 лет и более. Электросчетчики торговой марки «Пульсар» производства компании «ТЕПЛОВОДОХРАН» подлежат поверке каждые 16 лет.

Как проводятся поверочные мероприятия

Доставка счетчика на поверку — также обязанность потребителя. Порядок действий такой:

1. Обратитесь с заявлением на поверку в организацию энергосбыта.
2. В установленное время к вам придет специалист. Он зафиксирует показания, удалит пломбу и демонтирует счетчик. Все эти действия в обязательном порядке документируются. С этого момента и до установки счетчика после поверки оплата электроэнергии считается по усредненному показателю. При желании вы можете установить временный прибор учета, но обязательно с действующей поверкой.
3. Выберите аккредитованную службу поверки и доставьте туда прибор.
4. Напишите заявление на поверку с указанием всех характеристик счетчика.
5. Предоставьте документы на прибор — паспорт, свидетельства о предыдущих поверках, техническое описание. В организации или у потребителя должна быть методика поверки конкретной модели счетчика. Если таковой нет, необходимо сделать запрос производителю прибора для ее получения.
6. Специалисты проведут тестирования, по завершении которых составят акт поверки. Данный документ предоставляется в службу энергосбыта и является основанием для признания электросчетчика исправным и допуска для дальнейшей эксплуатации. Обычно срок поверки счетчика в лабораторных условиях составляет от 14 до 18 дней. В случае выявления неполадок выдается заключение о непригодности прибора.

В рамках процедуры специалисты выполняют:

• визуальный осмотр прибора на наличие деформаций и других дефектов;
• проверку надежности изоляции;
• проверку исправности счетного механизма;
• контроль соответствия заявленной погрешности и другие действия.

Вам также может понравиться

Поверочные мероприятия без демонтажа прибора учета

Поверку электросчетчика можно выполнить и без демонтажа прибора. Перед процедурой необходимо получить в организации энергосбыта разрешение на распломбировку. Далее обратитесь с заявлением в аккредитованную службу поверки. Укажите, что нужно выполнить поверку без демонтажа. В оговоренное время к вам приедет специалист-метролог и проведет поверку.

Тестирование без демонтажа предусматривает:

• проведение визуального осмотра прибора;
• проверку схемы подключения;
• проверку наличия самохода;
• проверку намагниченности;
• проверку соответствия отклонения в показаниях заявленной допустимой погрешности;
• проверку правильности вращения диска и другие мероприятия.

По завершении потребителю выдается пакет документов, в том числе Акт. Документацию необходимо предоставить в организацию энергосбыта. Представитель организации зафиксирует показания и опломбирует прибор.

Ответственность за проведение поверочных мероприятий

Законодатель не устанавливает фиксированных штрафных санкций за просрочку межповерочного периода или отказ от поверочных мероприятий. В случае выявления просрочки показания прибора учета считаются недействительными. Оплата электроэнергии проводится по усредненному показателю за последнее полугодие с коэффициентом 1,5. То есть потребителю придется заплатить как минимум в полтора раза больше, чем за фактически использованную энергию.

Изменения 2020 года

Для защиты потребителей от неправомерных действий мошенников законодатель ввел ряд изменений, касающихся действительности поверочных мероприятий. Теперь юридически подтвердить поверку можно будет только с помощью записи в специальном реестре Росстандарта. После того как сертифицированный специалист выполнил поверочные мероприятия, он должен в течение суток внести соответствующую информацию в реестр. Потребитель может получить доступ к результатам осмотра после введения данных (заводского номера) счетчика. Наличие электронных записей позволяет исключить использование фиктивных бумажных документов. Данные нововведения вступили в силу в конце сентября 2020 года.

Поверка электротехнических СИ – ФБУ «Тюменский ЦСМ»

Лаборатория поверки электротехнических средств измерений

Лаборатория поверки электротехнических средств измерений осуществляет поверку калибраторов электрических сигналов, цифровых мультиметров, аналоговых измерителей постоянного и переменного тока, средств измерения электрического сопротивления, параметров электрических цепей.

В связи с все возрастающими требованиями к качеству электроэнергии лаборатория активно занимается поверкой измерителей показателей качества электрической энергии отечественных и иностранных производителей.

Специалисты-метрологи проводят поверку счетчиков электрической энергии какпростейших бытовых однофазных и трехфазных промышленных класса точности до 0,2S, так и эталонных класса точности 0,05. Технические возможности лаборатории позволяют выполнять программирование счетчиков электроэнергии на одно- и многотарифный режим учета, корректировать время и прочие параметры.

Лаборатория оснащена пятью эталонными установками по поверке средств измерений электростатических, переменных электрических и магнитных полей в широком частотном диапазоне, которые позволяют оценить степень воздействия техногенных факторов на человека.

Для предприятий генерирующего, передающего и распределительного электроэнергетического комплекса проводится поверка высоковольтных измерительных трансформаторов напряжения и тока, используемых в сетях переменного напряжения до 220 кВ, на месте эксплуатации оборудования. Поверяется испытательное оборудование, используемое при техническом обслуживании и ремонте электроустановок, испытании средств защиты.

 По вопросам поверки электротехнических средств измерений Вы можете обратиться в лабораторию

по тел.: +7 (3452) 22-23-39 или по e-mail: [email protected].

Начальник лаборатории: Тесленко Тамара Николаевна.

Как проверить электрический счетчик

Если у вас возникли подозрения в правильности работы электрического счетчика, вы можете самостоятельно проверить его работу.Перед проверкой рекомендуется проверить правильность схемы подключения электросчетчика.

Проверку электросчетчика следует начать с определения отсутствия самохода.
Необходимо отключить однополюсные автоматы либо вывернуть пробки, электрический счетчик при этом должен остаться под напряжением.

После этого обращаем внимание на диск индукционного счетчика либо световой индикатор электронного счетчика. При отсутствии самохода диск электрического счетчика не должен совершить более одного полного оборота, а световой индикатор более одного импульса в течение 15 минут.

Для дальнейшей проверки электросчетчика вам нужен секундомер и любой электрический прибор, мощность которого вы будете точно знать.
Вам необходимо отключить в квартире (доме) все электроприборы из электророзеток, в том числе электроприборы находящиеся в режиме ожидания (телевизор, телефон и т. д.). Автоматы и пробки должны быть включены.

Далее включаете только электроприбор, по которому вы решили производить проверку работы электросчетчика (лучше всего использовать обыкновенную лампу накаливания, мощностью 100-150 ватт).
По секундомеру засекаем время трех-пяти полных оборотов диска электросчетчика, либо время десяти интервалов между импульсами светового индикатора (время от 1-го до 11-го импульса).

Вычисляем время одного полного оборота диска либо время одного интервала между импульсами светового индикатора.
Далее производим расчет погрешности работы электрического счетчика по формуле:

Е = ( Р х t х n / 3600 – 1)х100%, где

Е – погрешность работы счетчика в процентах, %;

Р – мощность электрического прибора в киловаттах, кВт;

t – время одного полного оборота диска либо время одного интервала между импульсами светового индикатора электросчетчика в секундах, с;

n – передаточное число, показывает, сколько оборотов сделает диск индукционного счетчика за один час при включенной нагрузке мощностью равной 1кВт, либо количество импульсов светового индикатора электронного счетчика за один час, также при включенной нагрузке, мощностью 1кВт. Единицы измерения передаточного числа индукционного счетчика обозначаются в разных вариациях: [оборотов/1кВтч]; [об/kWh]; [r/kWh], электронного также – [imp/1kWh]; [имп/кВтч]. Передаточное число вы можете увидеть на табло вашего счетчика.

Пример расчета:

Проверим индукционный счетчик, с передаточным числом n = 400 r/kwh.
Для проверки включим электрическую лампочку мощностью Р =150Вт =0,15 кВт. Засекаем секундомером время пяти полных оборотов счетчика, получаем t`= 307 секунд. Вычисляем время одного оборота t = t`/5 = 307/5 = 61,4 секунды.
Производим расчет погрешности: Е = (0,15 х 61,4 х 400/3600 – 1)х100% = 2,33%. Получается счетчик работает с торможением на 2,33%.

Проверим электронный счетчик, n = 6400 imp/kWh.
Включаем лампочку мощностью Р = 100Вт = 0,1 кВт. Засекаем время от 1-го до 11-го импульса, получаем t`= 54,6 секунд. Время одного интервала между импульсами t = t`/10 = 54,6/10 = 5,46 секунды.
Производим расчет погрешности работы электросчетчика:
Е = (0,1 х 5,46 х 6400/3600 – 1)х100% = – 2,93%.
Так как погрешность получилась отрицательная, значит счетчик работает с опережением на 2,93%.

Недостаточно проверить счетчик одним электроприбором. Так как вы не можете на 100% утверждать, что мощность например электролампочки именно 100 Ватт, а не 95 или 105. Также нельзя утверждать, что ваш секундомер считает идеально. Поэтому если выявленная погрешность не превышает 10%, считайте, что ваш счетчик работает исправно.

Но если все-таки у вас появились сомнения в работе электрического счетчика, вызывайте представителя энергоснабжающей организации. Вам выпишут предписание на поверку электросчетчика в государственной лаборатории либо его замену. Но имейте ввиду, поверка вам будет стоить денег и времени и не факт, что после этого счетчик будет работать идеально. Поэтому часто бывает проще заменить электрический счетчик на новый.



2 простых способа проверить одно- или трехфазное питание

Однофазное или трехфазное питание, вот в чем вопрос.

Ну, по крайней мере, если вы просматриваете нашу линейку мониторов энергии.

Это потому, что большинство мониторов энергии используют «зажимы датчика CT» для измерения энергопотребления. А чтобы охватить все ваше использование, им нужны либо один зажим для однофазного , либо три зажима для трехфазного .

К счастью, передатчики Efergy, которые мы продаем, одинаковы для обоих типов источников питания.Каждый передатчик может принимать один, два или три зажима. Так что, если вы допустили ошибку, это не имеет значения, вы всегда можете добавить дополнительный зажим ТТ (или два) позже.

Вот два простых способа проверить, подключены ли в вашем доме или офисе одна или три фазы.

1) Однофазный или трехфазный

– Сервисные предохранители

Однофазные блоки имеют один «служебный предохранитель», а трехфазные – три.

Сервисный предохранитель – это большой предохранитель прямоугольной формы черного цвета. Как правило, их довольно легко обнаружить на главном распределительном щите или плате счетчика.

Дом с трехфазным источником питания и трехфазным интеллектуальным счетчиком. Обратите внимание на 3 служебных предохранителя в верхнем левом углу платы. Однофазные площадки имеют только один из них.

2) Однофазный или трехфазный

– Главный выключатель

Еще один способ отличить три фазы от однофазной – это ширина главного выключателя. Однофазные переключатели имеют ширину «один полюс», тогда как трехфазные переключатели имеют ширину «три полюса». Смотрите картинку ниже, чтобы понять, что я имею в виду.

Однофазный / однополюсный главный выключатель (слева) и трехфазный / трехполюсный главный выключатель (справа).

Эти «главные переключатели» обычно находятся на вашей плате счетчика. В более крупных помещениях или блочных блоках вы также можете найти главные выключатели на каждой дополнительной плате или распределительном щите.

Как насчет одно- или трехфазной солнечной энергии?

Наш монитор солнечной энергии также требует от вас выбора, будет ли ваша фотоэлектрическая система однофазной или трехфазной. Как и выше, вы можете решить это, наблюдая за «главным выключателем солнечной энергии», как показано в приведенных ниже примерах.

Однофазное солнечное (слева) и трехфазное солнечное (справа).

А как насчет двухфазного питания?

Двухфазные источники питания также довольно распространены в Австралии. Двухфазное питание лучше всего определять с помощью описанного выше метода «Сервисный предохранитель». Для двух фаз будет два предохранителя, а не один или три.

Для специалистов по обслуживанию систем отопления, вентиляции и кондиционирования воздуха: принципы измерения трехфазного напряжения

Измерение статического давления в коммерческих системах отопления, вентиляции и кондиционирования воздуха может значительно отличаться от одного типа оборудования к другому.Промышленные испытания под давлением также требуют, чтобы балансировщик интерпретировал внутренние падения давления в оборудовании и сообщал о них. Чтобы оставаться в курсе последних коммерческих испытаний под давлением, давайте взглянем на это последнее обновление для коммерческих испытаний под давлением.

Фасованное оборудование

Крышное коммерческое оборудование сегодня часто используется в коммерческих целях в большинстве регионов страны. Упакованное оборудование 7,5 т и более создает ряд уникальных проблем, о которых следует знать, чтобы избежать неточной интерпретации показаний давления.

Общее внешнее статическое давление

Обычно при измерении общего внешнего статического давления измеряют давление в точке, где поток воздуха входит в оборудование и где поток воздуха выходит из оборудования. Давление на входе в оборудование является всасывающим или отрицательным давлением. Давление на выходе из оборудования – это давление нагнетания или положительное давление. Сложите эти два давления вместе, чтобы найти общее внешнее статическое давление, измеренное оборудованием.

Не забудьте просверлить контрольные отверстия над бордюром, поскольку бордюр считается внешним по отношению к оборудованию.

Пример: 10-тонный упакованный агрегат для установки на крыше, установленный на бордюре.

Пример: 10-тонный упакованный агрегат для установки на крыше, установленный на бордюре.

• Давление на входе оборудования – 0,46 дюйма. Туалет.
• Давление на выходе оборудования + 0,51 дюйма. Туалет.
• Общее внешнее статическое давление 0,97 дюйма. Туалет.

Сравните измеренное статическое давление с номинальным максимальным общим внешним статическим давлением оборудования, чтобы убедиться, что система работает при меньшем, чем максимальное номинальное общее внешнее статическое давление, указанное производителем.Не обращайте внимания на знаки + и -, поскольку они представляют тип измеряемого давления и не являются числовыми значениями.

Вы также можете использовать измеренное общее внешнее статическое давление и измеренное число оборотов вентилятора, чтобы нанести воздушный поток вентилятора на таблицу характеристик вентилятора производителя или кривую вентилятора.

Построение графика воздушного потока вентилятора и падений внутреннего давления в оборудовании

Измеренное общее внешнее статическое давление используется для построения графика воздушного потока вентилятора… но здесь все становится сложнее. Приготовьтесь, вот и технические штучки.

Помните, что перепады давления на фильтре и змеевике не «видны» для показаний общего внешнего статического давления, так что, если фильтр и змеевик загрязнены и нагружены при нормальном использовании оборудования к моменту балансировки системы?

При первом запуске оборудование новое, фильтр и змеевик чистые. В идеале падение давления на фильтре и змеевике следует снимать и записывать на оборудовании для использования в будущем. К этим базовым испытаниям можно обращаться всякий раз, когда измеряется давление в системе.

Если давление в фильтре и змеевике изменяется со временем, увеличенное давление этих компонентов должно быть добавлено к измеренному общему внешнему статическому давлению перед построением графика воздушного потока вентилятора.

Это наиболее точный способ интерпретации статического давления при построении графика воздушного потока вентилятора для упакованного блока.

«В состоянии поставки» – это термин, который в последнее время широко используется в промышленности, что придает ясность измерениям статического давления. При рассмотрении того, как измерить общее внешнее статическое давление, и определении того, должен ли компонент системы быть включен или исключен из показаний общего внешнего статического давления, определите, был ли компонент включен в оборудование «в том виде, в каком он был поставлен» или когда он был испытан в лаборатория.

Что делать, если при запуске не было никакого давления?

Если при запуске не были сняты показания статического давления фильтра и змеевика, в идеале вы можете найти данные производителя, чтобы определить, на какие характеристики были рассчитаны эти компоненты при лабораторных испытаниях оборудования. Плохая новость заключается в том, что многие производители не публикуют эти данные.

Если данные производителя по перепадам давления на фильтре и змеевике отсутствуют, лучше всего использовать бюджеты давления NCI по умолчанию. Исследования выявили некоторые типичные падения давления для фильтров и змеевиков в хорошо работающем коммерческом оборудовании.

Падение давления на фильтре — Чтобы оценить падение давления на чистом фильтре, умножьте номинальное статическое давление вентилятора на 20%. Если падение давления на фильтре превышает 20% от номинального общего внешнего статического давления, добавьте избыточное падение давления на фильтре к измеренному общему внешнему статическому давлению системы, прежде чем строить график воздушного потока вентилятора.

Падение давления в змеевике — Чтобы оценить падение давления в чистом охлаждающем змеевике, умножьте номинальное статическое давление вентилятора на 30%.Если падение давления в змеевике превышает 30% от номинального общего внешнего статического давления, также добавьте избыточное падение давления в змеевике к измеренному общему внешнему статическому давлению в системе, прежде чем строить график расхода воздуха вентилятора.

Падение внутреннего давления

Пример использования примера на иллюстрации выше, предположим, что этот упакованный блок рассчитан на 1,00 дюйм. ТЕСП. Согласно бюджетам NCI, падение давления на фильтре не должно превышать 0,20 дюйма, а падение давления в змеевике не должно превышать 0,30 дюйма.

Скажите, что падение давления на фильтре, измеренное на 0,35 дюйма, превышает бюджет на 0,15 дюйма. Измеренное падение давления в змеевике на 0,50 дюйма превышает бюджет падения давления в змеевике на 0,20 дюйма. Сложите избыточное падение давления на фильтре и змеевик, который превысил бюджет (0,15 дюйма и 0,20 дюйма), чтобы обнаружить, что падение внутреннего давления превысило бюджет на 0,35 дюйма. Добавьте 0,35 дюйма к измеренному общему внешнему статическому давлению, равному 0,97 дюйма (35 дюймов). . + 0,97 дюйма = 1,32 дюйма). Затем постройте график расхода воздуха вентилятора, используя общее внешнее статическое давление, равное 1.32 дюйма с измеренным числом оборотов вентилятора для определения расхода воздуха.

Ваша способность измерять и интерпретировать статическое давление имеет важное значение для повышения производительности систем отопления, вентиляции и кондиционирования воздуха, которые вы продаете, устанавливаете и обслуживаете.

Как вы можете видеть из сложного характера этой статьи, надеюсь, вы никогда не перестанете изучать лучшие способы измерения и интерпретации статического давления.

Роб «Док» Фалке служит в отрасли в качестве президента Национального института комфорта, обучающей компании и членской организации, работающей в сфере HVAC.Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в бесплатной коммерческой процедуре испытания статическим давлением, свяжитесь с Доком по адресу [email protected] или позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com для получения бесплатной информации, статей и загрузок.

Как тестировать трехфазные двигатели переменного тока ~ Learning Electrical Engineering

Основные этапы проверки исправности трехфазного двигателя переменного тока приведены ниже:
(а) Общие инспекции
(b) Тест на непрерывность и сопротивление заземления
(c) Тест источника питания
(d) Проверка целостности обмотки двигателя переменного тока
(e) Испытание сопротивления обмотки двигателя переменного тока
(f) Испытание сопротивления изоляции
(g) Проверка рабочего тока

Общие проверки
Для трехфазного двигателя выполните следующие действия:

(1) Проверьте внешний вид двигателя.Убедитесь в отсутствии ожогов и повреждений корпуса, вентилятора или вала системы охлаждения.
(2) Вручную проверните вал двигателя, чтобы проверить состояние подшипника. Следите за плавным и свободным вращением вала. Если вал вращается свободно и плавно, возможно, подшипник в хорошем состоянии, в противном случае рассмотрите возможность замены, ремонта или проведения дальнейшей диагностики.
(3) Как и при всех проверках и проверках, на паспортной табличке двигателя содержится ценная информация, которая поможет установить истинное состояние двигателя. Тщательно проверьте заводскую табличку и сравните значения проверки рабочего тока (см. Ниже) со значением на заводской табличке

Проверка целостности и сопротивления заземления
С помощью мультиметра измерьте сопротивление между корпусом двигателя и массой.Хороший мотор должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Может потребоваться дальнейшее устранение неисправностей.

Проверка источника питания
Для трехфазных двигателей ожидаемое напряжение для системы 230/400 В составляет 230 В между фазой и нейтралью и 400 В между каждой из трех фазных линий питания. Убедитесь, что на двигатель подается правильное напряжение, используя мультиметр. Убедитесь, что клемма источника питания находится в хорошем состоянии. Проверьте соединительную планку для клеммы (U, V и W).Для трехфазных двигателей тип подключения – звезда (Y) или треугольник.

Проверка целостности обмотки двигателя переменного тока
С помощью мультиметра проверьте целостность обмотки двигателя от фазы к фазе (U – V, V – W, W – U). Каждая фаза должна иметь непрерывность, если обмотка в порядке. Если какая-либо конкретная фаза не проходит проверку целостности, вероятно, ваш двигатель сгорел.
Пожалуйста, посмотрите, как идентифицировать трехфазные обмотки для правильной идентификации обмотки. U, V, W – европейское обозначение обмотки.

Проверка сопротивления обмотки электродвигателя переменного тока
Проверьте сопротивление обмотки двигателя или показания в омах с помощью мультиметра или омметра для фазной клеммы (U – V, V – W, W – U). должны быть одинаковыми (или почти одинаковыми). Помните, что у трех фаз одинаковые обмотки или почти одинаковые!

Проверка сопротивления изоляции
Нарушение сопротивления изоляции электродвигателя – один из первых признаков того, что электродвигатель вот-вот выйдет из строя. Для трехфазного двигателя сопротивление изоляции обычно измеряется между каждой обмоткой или фазой двигателя и между каждой фазой двигателя и корпусом двигателя (землей) с помощью тестера изоляции или мегомметра. Установите напряжение на измерителе сопротивления изоляции на 500 В. Проверьте от фазы к фазе (U к V, V к W, W к U). Проверьте от фазы к корпусу двигателя (заземлению) (U к E, V к E, W к E). Минимальное испытательное значение сопротивления изоляции двигателя составляет 1 МОм (1 МОм). Узнайте, как измерить сопротивление изоляции электродвигателя.

Тест рабочего тока
При работающем двигателе проверьте ток полной нагрузки (FLA) подходящим измерителем или, лучше всего, клещами на измерителе и сравните с заводской табличкой FLA.Отклонения от номинального значения FLA могут означать проблемы с тестируемым двигателем.

Мониторинг только одной или двух из трех фаз

Вопросы

«Из-за нехватки места мы можем установить только два трансформатора тока (ТТ) для контроля трехфазной цепи. Есть ли поправочный коэффициент, который мы можем использовать для компенсации мониторинга только двух из трех фаз? »

«Что, если мы будем отслеживать только одну из трех фаз?»

Ответ

Для симметричных трехфазных четырехпроводных (звездообразных) цепей каждый трансформатор тока измеряет ровно одну треть общего тока.Поэтому, если вы измеряете две из трех фаз, вы должны умножить свои результаты на 1,5, чтобы масштабировать показания до правильного значения. Если вы измеряете только одну фазу, вам нужно умножить на 3, чтобы получить правильное значение.

Ограничения

Существует несколько различных способов разбалансировки трехфазной цепи, которые могут снизить точность при таком подходе:

• Нагрузка может быть несбалансированной. Трехфазные двигатели, как правило, хорошо сбалансированы, но другие нагрузки могут отсутствовать.Если ваша нагрузка на самом деле состоит из нескольких нагрузок (например, мониторинг трехфазного подключения к полу здания), то существует высокая вероятность дисбаланса.
• Напряжения от нейтрали (или земли) к каждой фазе могут быть несбалансированными. Всегда есть небольшой дисбаланс, но он может быть больше в зависимости от сервиса и других нагрузок. Например, если напряжение одной фазы на 1,0% выше, чем напряжение других фаз, и вы не контролируете одну фазу с высоким уровнем напряжения, ваши показания мощности будут равны 0.5% низкий.
• В редких случаях однофазное напряжение может быть заземлено (это называется «заземленный треугольник» или «заземленная ветвь»). В этом случае измеритель WattNode будет измерять нулевую мощность на заземленной фазе, поэтому простое решение – контролировать две другие фазы и исключить поправочный коэффициент 1,5. В этом случае для получения точных результатов необходимо контролировать обе фазы , активные (незаземленные).

Рекомендации

Если возможно, вам следует использовать портативный анализатор мощности или мультиметр (DMM), чтобы убедиться, что нагрузка достаточно хорошо сбалансирована.С помощью анализатора мощности вы можете измерить мощность на каждой фазе и сравнить. С помощью цифрового мультиметра вы можете проверить напряжения между фазой и нейтралью или между фазой и землей, чтобы убедиться, что они очень похожи. Если у вас есть измеритель с токовыми клещами, вы также можете проверить ток в каждой фазе, чтобы убедиться, что они хорошо сбалансированы.

Разве теорема Блонделя не позволяет использовать два трансформатора тока для контроля трехфазной трехпроводной (треугольник) цепи?

Да, это означает, что можно спроектировать счетчик только с двумя элементами (и только с двумя трансформаторами тока) для контроля трехпроводной схемы треугольника.Но это не значит, что все счетчики могут этим воспользоваться. Чтобы использовать теорему Блонделя, одну из трех фаз необходимо использовать в качестве контрольной точки, так что две другие фазы измеряются относительно этой контрольной точки.

Архитектура счетчиков WattNode серий WNB и WNC позволяет использовать только землю или нейтраль в качестве опорных точек, но не одну из фаз напряжения. Следовательно, теорема Блонделя не может быть применена к этой серии измерителей WattNode, позволяющих использовать два трансформатора тока для трехпроводных незаземленных схем треугольника.Как отмечалось выше, если ваша нагрузка сбалансирована, вы можете использовать только один ТТ и умножить показания на 3. Или использовать два ТТ и умножить показания на 1,5.

Однако в приложениях, использующих трансформаторы напряжения (ТП), вторичная обмотка ТП может быть подключена к проводам для обеспечения контрольной точки. Следовательно, в этом приложении измерители серий WNB и WNC могут использоваться только с двумя трансформаторами тока. См. Рисунок 3: Мониторинг схемы треугольника на странице «Использование трансформаторов напряжения».

Измерители серии WND могут измерять 3-фазное, 3-проводное, треугольное, 4-проводное, дельта-соединение и треугольник с заземленным углом, используя только два ТТ.

См. Также

Основы трехфазного тестирования – Снижение гармоник тока

Электрический проводник нагревается, когда по нему проходит ток. Если нагрев достаточно высок, проводник может быть поврежден, поэтому рекомендуется ограничить ток. Трехфазные системы распределения электроэнергии очень эффективны в ограничении протекания тока без уменьшения мощности, подаваемой на нагрузку. Они делают это, разделяя фазы, а также балансируя нагрузку. Схема, состоящая из горячих ветвей, сдвинутых по фазе на 120 ° друг к другу, может обеспечивать большую мощность через проводники меньшего размера.

Галилео Феррарис, Михаил Доливо-Добровольский, Йонас Венстрём и Никола Тесла в 1880-х годах независимо друг от друга изобрели многофазные системы. Тесла задумал и разработал трехфазную систему и трехфазный асинхронный двигатель.

Идеальные формы сигналов трехфазного напряжения – реальные обычно имеют наложенный шум.

Трехфазная мощность обычно вырабатывается в одной из двух конфигураций: Y или треугольник. Генератор электросети имеет три обмотки, расположенные симметрично, так что ток в каждой обмотке отделен от двух других на один и тот же фазовый угол, равный одной трети цикла. Это 120 ° или 2π / 3 радиана. За пределами генератора ток от каждой обмотки может проходить через один или несколько трансформаторов, где ток и напряжение, обратно пропорционально, повышаются или понижаются без изменения межфазного интервала или частоты. На стороне заказчика трансформатор, установленный на опоре или опоре, преобразует мощность до желаемого уровня и подает ее по трем проводам к точке подключения.

Трехфазные конфигурации, Y и треугольник.

Более распространенная Y-образная конфигурация соединяет одну сторону каждой обмотки с одной из трех шин на входной панели, а другую ветвь – с общей, обычно заземленной, нейтральной шиной.На входной панели трехфазные выключатели зажимают три шины для питания трехфазных нагрузок, а однополюсные выключатели зажимают только одну из шин для питания однофазных нагрузок. Таким образом, трехфазное и однофазное питание может быть получено от одной входной панели или центра нагрузки без использования трансформатора или фазового преобразователя, поворотного или электронного. Там, где должны быть запитаны междуфазные нагрузки, используются двухполюсные выключатели.

Обмотка трансформатора, соединенная треугольником (греческая буква «Дельта», Δ), соединена между двумя первичными фазами.В системе с открытым треугольником используются только два трансформатора, в то время как в системе с закрытым треугольником используются три трансформатора, по одному на каждую фазу. Если один из трансформаторов выходит из строя или его необходимо удалить, система продолжит функционировать как система с открытым треугольником при мощности 58%.

С точки зрения электрика, проводящего проводку от трехфазной коробки, двухполюсный выключатель снимает напряжение между двумя фазами. Однополюсный выключатель снимает напряжение в одной фазе вместе с нулевым проводом шины.В любом случае следует проложить заземляющий провод оборудования для облегчения работы от сверхтока.

В некоторых системах с треугольником заземление выполняется посередине между двумя из трех фаз. Они называются трехфазными системами, соединенными треугольником с заземлением от центра. Из-за этого центрального отвода одна из трех фаз будет иметь более высокое напряжение относительно земли, чем две другие. Следует проявлять осторожность в отношении этой высокой ножки. Он имеет оранжевый цвет, чтобы отличить его от двух других ножек.

Трехфазный двигатель меньше, дешевле и служит дольше, чем однофазный двигатель той же мощности, поскольку он не подвержен вибрации и требует меньшего рассеивания тепла. По этой причине большинство асинхронных двигателей мощностью более пяти лошадиных сил являются трехфазными, хотя также доступны трехфазные двигатели с дробной мощностью. Их легко подключить. Просто проложите три питающих провода с защитой от перегрузки по току с правильной амплитудой к двигателю и подключите их к двигателю.При необходимости используйте контроллер мотора.

Чтобы повернуть в обратном направлении, поменяйте местами две из трех линий. Некоторые моторные нагрузки, такие как вентиляторы или насосы, работают более эффективно в одном направлении, чем в другом. Причина в форме лопастей или крыльчатки. Правильное вращение можно определить методом проб и ошибок, измерив выходную мощность. Однако некоторые насосы мгновенно выходят из строя из-за неправильного вращения.

Этот индикатор чередования фаз от Fluke показывает последовательность подключения для вращения по и против часовой стрелки.

В трехфазной системе Y или схеме треугольника без заземленного центрального ответвителя в одной из обмоток однофазные нагрузки могут подключаться от одной фазы к нейтрали или между любыми двумя фазами. Это делает возможными многочисленные однофазные напряжения, которые можно использовать в различных приложениях. Если эти нагрузки сбалансированы, т.е. имеют равное сопротивление, трансформаторы и проводники используются наиболее экономично.

В сбалансированной системе Y все три фазных провода имеют одинаковый ток и напряжение относительно нейтрали системы. При линейных нагрузках измеренное напряжение между линейным проводом при равных нагрузках является квадратным корнем из трех значений напряжения фаза-нейтраль.

Проблема сегодня в том, что постоянно увеличивающаяся часть подключенных нагрузок является нелинейной. Люминесцентное освещение с балластом, которое широко распространено в офисных помещениях, а также импульсные источники питания и асинхронные двигатели являются примерами нелинейных нагрузок. Они производят дорогостоящие гармоники третьего порядка, которые синфазны во всех трех ветвях. В результате они складываются в нейтральных проводниках.Эта избыточная нагрузка вызывает нагрев нейтрали в параллельных цепях и распределительных линиях на всем пути вверх по потоку, включая генераторы энергоснабжения.

Однофазные электронные нагрузки генерируют гармоники, кратные основной гармонике. Наиболее вредными из них являются тройные гармоники, поскольку их амплитуда наибольшая. Гармоники более высокого порядка уменьшаются по амплитуде по мере того, как они удаляются от основной гармоники, как показано на оси X в частотной области осциллографа.

Трехфазные нагрузки не генерируют тройные гармоники.Следовательно, на промышленных объектах с большой трехфазной нагрузкой наибольшую проблему представляют нечетные гармоники более высокого уровня – пятая, седьмая, одиннадцатая и так далее.

Активные фильтры могут подавлять гармоники, но они сложны и дороги в реализации. Они синтезируют в цифровом виде реактивную мощность для подавления гармоник. Более экономичным решением является использование фазосдвигающих трансформаторов для ослабления гармоник. Они работают, комбинируя гармоники от разных источников, которые сдвинуты по фазе относительно друг друга, так что гармоники затем компенсируются.Другие методы подавления гармоник включают использование сетевых дросселей, ловушек гармоник, 12- и 18-импульсных выпрямителей и фильтров нижних частот.

Гармоники

также дороги, потому что они приводят к превышению полной мощности в системе и нагрузке на активные и реактивные компоненты. Более того, поскольку они имеют более высокую частоту, чем основная гармоника, они уменьшают емкостное реактивное сопротивление, параллельное явление, до определенной степени шунтируя намеченную нагрузку и нагревая проводку питания. При наличии гармоник конденсаторы испытывают более высокое приложенное напряжение, что может вызвать диэлектрические потери и реальные повреждения.Трехфазные асинхронные двигатели также испытывают потери и нагрев своих обмоток. Гармоники увеличивают ток и перегревают нейтральные проводники, которые обычно не имеют защиты от сверхтоков.

Когда большие двигатели не загружены на полную мощность, кумулятивный эффект внутри объекта добавляется к наличию гармоник для уменьшения коэффициента мощности. Электроэнергетические компании часто взимают с промышленных потребителей более высокую плату, когда коэффициент мощности падает ниже 90%.

Коэффициент мощности можно повысить, добавив в электрическую систему конденсаторы коррекции коэффициента мощности.Обычная реализация включает автоматический переключатель, который подключает конденсаторы только по мере необходимости.

Конденсаторы коррекции коэффициента мощности

требуют периодического осмотра и обслуживания. Тепловидение – хороший способ начать. Рабочие должны знать, что эти устройства способны сохранять смертельное напряжение еще долгое время после отключения питания. Вспышка дуги также представляет собой потенциальную опасность. В связи с этим любой, кто работает с испытательными приборами в непосредственной близости от трехфазных цепей питания, должен носить средства индивидуальной защиты (СИЗ) в соответствии с требованиями стандартов безопасности.

При измерении трехфазных электрических параметров необходимо учитывать несколько тонкостей. Один касается трехфазного режима 480Y. В этой конфигурации используются четыре провода, три контакта, нейтраль и заземляющий провод. Напряжение между любой ногой и землей будет 277 В, а между любыми двумя горячими проводами вы получите 480 В. Для работы с однофазными и трехфазными нагрузками 120/208 должен использоваться трансформатор. Трансформатор должен иметь первичную обмотку 480 Ом и вторичную обмотку 208 Ом.

Трехфазное оборудование обычно работает от напряжения Delta, в конфигурации с тремя горячими проводами и без нейтрального провода.Если автомат на 230 В по ошибке подключить к 480 В, его мотор, скорее всего, сгорит. Напряжение не влияет на частоту вращения двигателя, но частота напряжения влияет.

Наконец, существуют разные способы измерения трехфазной мощности. Возможно, самым простым является использование одного измерителя мощности для измерения мощности в одной фазе за раз. Потенциальная проблема этого метода заключается в том, что он предполагает, что мощность в неизмеряемых фазах такая же, как и измеренная после того, как измеритель мощности введен в эту фазу.

Самый простой метод – использовать измеритель мощности одновременно в каждой фазе. Здесь фазное напряжение для измерения мощности измеряется относительно нейтрального провода. Очевидно, общая мощность – это сумма их показаний.

Интересно, что есть способ точно измерить трехфазную мощность с помощью всего двух измерителей мощности. Одна из фаз служит нулевым эталоном, и мощность необходимо измерять только для оставшихся двух фаз.

Но есть сравнительный расчет, связанный с этим методом, который используется для проверки его точности.Легко понять, когда источник напряжения и нагрузка имеют Y-образную конфигурацию. Поскольку нейтраль не подключена, сумма мгновенных токов в трех фазах должна быть равна нулю по закону Кирхгофа: I ₁ + I ₂ + I ₃ = 0.

Это может быть продемонстрировано, что сумма мгновенных полномочий трех фаз равна мгновенными степени двух фаз с третьей фазой (L2) в качестве опорного напряжения:

V ₁ × I ₁ + V ₂ × I ₂ + V ₃ × I ₃ = [(V ₁ – V ₂ ) × I ₁ ] + [(V ₃ – V ₂ ) × I ₃ ]

Объяснение основных измерений трехфазной мощности

Время чтения: 7 минут

Хотя однофазное электричество используется для питания обычных бытовых и офисных электроприборов, системы трехфазного переменного тока почти повсеместно используются для распределения электроэнергии и подачи электричества непосредственно на оборудование с более высокой мощностью.

В этой технической статье описываются основные принципы трехфазных систем и различие между различными возможными соединениями для измерения.

• Трехфазные системы
• Соединение звездой или звездой
• Соединение треугольником
• Сравнение звезды и дельты
• Измерения мощности
• Подключение однофазного ваттметра
• Однофазное трехпроводное соединение
• Трехфазное трехпроводное соединение (метод двух ваттметров)
• Трехфазное трехпроводное соединение (метод трех ваттметров)
• Теорема Блонделя: необходимое количество ваттметров
• Трехфазное, четырехпроводное соединение
• Настройка измерительного оборудования

Трехфазные системы

Трехфазное электричество состоит из трех напряжений переменного тока одинаковой частоты и одинаковой амплитуды.Каждая фаза переменного напряжения отделена от другой на 120 ° (Рисунок 1).

Рис. 1. Форма сигнала трехфазного напряжения

Эту систему можно схематично представить как осциллограммами, так и векторной диаграммой (рис. 2).

Рисунок 2. Векторы трехфазного напряжения

Зачем нужны трехфазные системы? По двум причинам:

1. Три разнесенных вектора напряжения могут использоваться для создания вращающегося поля в двигателе. Таким образом, двигатели можно запускать без дополнительных обмоток.
2. Трехфазная система может быть подключена к нагрузке таким образом, чтобы количество необходимых медных соединений (и, следовательно, потери при передаче) было вдвое меньше, чем они были бы в противном случае.

Рассмотрим три однофазные системы, каждая из которых выдает 100 Вт на нагрузку (рисунок 3). Общая нагрузка составляет 3 × 100 Вт = 300 Вт. Для подачи питания 1 ампер протекает через 6 проводов, и, таким образом, возникают 6 единиц потерь.

Рисунок 3. Три однофазных источника питания – шесть единиц потерь

В качестве альтернативы, три источника могут быть подключены к общей обратной линии, как показано на рисунке 4. Когда ток нагрузки в каждой фазе одинаков, нагрузка считается равной. сбалансированный. При сбалансированной нагрузке и трех токах, сдвинутых по фазе на 120 ° друг от друга, сумма тока в любой момент равна нулю, и ток в обратной линии отсутствует.

Рис. 4. Трехфазное питание, сбалансированная нагрузка – 3 единицы потерь

В трехфазной системе под углом 120 ° требуется только 3 провода для передачи мощности, для которой в противном случае потребовалось бы 6 проводов. Требуется половина меди, а потери при передаче по проводам уменьшатся вдвое.

Соединение звездой или звездой

Трехфазная система с общим подключением обычно изображается, как показано на Рисунке 5, и называется соединением «звезда» или «звезда».

Рисунок 5. Соединение звездой или звездой – три фазы, четыре провода

Общая точка называется нейтральной точкой.Эта точка часто заземляется на источнике питания из соображений безопасности. На практике нагрузки не сбалансированы идеально, и четвертый нейтральный провод используется для передачи результирующего тока.

Нейтральный проводник может быть значительно меньше трех основных проводов, если это разрешено местными правилами и стандартами.

Рисунок 6. Сумма мгновенных напряжений в любой момент времени равна нулю.

Соединение треугольником

Три однофазных источника питания, описанных ранее, также могут быть подключены последовательно.Сумма трех сдвинутых по фазе напряжений на 120 ° в любой момент равна нулю. Если сумма равна нулю, то обе конечные точки имеют одинаковый потенциал и могут быть соединены вместе.

Соединение обычно выполняется, как показано на рисунке 7, и известно как соединение треугольником по форме греческой буквы дельта, Δ.

Рисунок 7. Соединение треугольником – трехфазное, трехпроводное

Сравнение звездой и треугольником

Конфигурация “звезда” используется для распределения питания между однофазными бытовыми приборами в доме и офисе.Однофазные нагрузки подключаются к одной ветви звезды между линией и нейтралью. Общая нагрузка на каждую фазу распределяется в максимально возможной степени, чтобы обеспечить сбалансированную нагрузку на первичное трехфазное питание.

Конфигурация звезда также может подавать одно- или трехфазное питание на более мощные нагрузки при более высоком напряжении. Однофазные напряжения – это напряжения между фазой и нейтралью. Также доступно более высокое межфазное напряжение, как показано черным вектором на Рисунке 8.

Рисунок 8. Напряжение (фаза-фаза)

Конфигурация “треугольник” чаще всего используется для питания трехфазных промышленных нагрузок большей мощности.Различные комбинации напряжений могут быть получены от одного трехфазного источника питания по схеме «треугольник», однако путем подключения или «ответвлений» вдоль обмоток трансформаторов питания.

В США, например, система с треугольником 240 В может иметь обмотку с расщепленной фазой или обмотку с центральным отводом для обеспечения двух источников питания 120 В (рисунок 9).

Рис. 9. Конфигурация треугольником с обмоткой «расщепленная фаза» или «центральный ответвитель»

Центральный ответвитель может быть заземлен на трансформаторе из соображений безопасности. 208 В также имеется между центральным ответвлением и третьей «верхней ветвью» соединения треугольником.

Измерения мощности

Мощность в системах переменного тока измеряется с помощью ваттметров. Современный цифровой ваттметр с выборкой, такой как любой из анализаторов мощности Tektronix, умножает мгновенные выборки напряжения и тока вместе для расчета мгновенных ватт, а затем берет среднее значение мгновенных ватт за один цикл для отображения истинной мощности.

Ваттметр обеспечивает точные измерения истинной мощности, полной мощности, реактивной мощности вольт-ампер, коэффициента мощности, гармоник и многих других параметров в широком диапазоне форм волн, частот и коэффициента мощности.

Чтобы анализатор мощности дал хорошие результаты, вы должны уметь правильно определять конфигурацию проводки и правильно подключать ваттметры анализатора.

Подключение однофазного ваттметра

Рисунок 10. Однофазные, двухпроводные измерения и измерения постоянного тока

Требуется только один ваттметр, как показано на рисунке 10. Системное подключение к клеммам напряжения и тока ваттметра несложно. Клеммы напряжения ваттметра подключены параллельно к нагрузке, и ток проходит через клеммы тока, которые включены последовательно с нагрузкой.

Однофазное трехпроводное соединение

В этой системе, показанной на рисунке 11, напряжения вырабатываются одной обмоткой трансформатора с центральным ответвлением, и все напряжения синфазны. Эта система широко распространена в жилых домах Северной Америки, где доступны один источник питания 240 В и два источника питания 120 В, которые могут иметь разную нагрузку на каждую ногу.

Для измерения общей мощности и других величин подключите два ваттметра, как показано на Рисунке 11 ниже.

Рисунок 11. Метод однофазного трехпроводного ваттметра

Трехфазное трехпроводное соединение (метод двух ваттметров)

При наличии трех проводов требуются два ваттметра для измерения общей мощности.Подключите ваттметры, как показано на рисунке 12. Клеммы напряжения ваттметров соединены фаза с фазой.

Рис. 12. Трехфазный, трехпроводной, метод 2 ваттметра

Трехфазное трехпроводное соединение (метод трех ваттметров)

Хотя для измерения общей мощности в трехпроводной системе требуются только два ваттметра, как показано ранее, иногда удобно использовать три ваттметра. В соединении, показанном на Рисунке 13, ложная нейтраль была создана путем соединения клемм низкого напряжения всех трех ваттметров вместе.

Рисунок 13. Трехфазное, трехпроводное (метод трех ваттметров: установите анализатор в трехфазный, четырехпроводной режим).

Трехпроводное трехпроводное соединение имеет преимущества индикации мощности в каждой фазе (не возможно при подключении двух ваттметров) и фазных напряжений.

Теорема Блонделя: необходимое количество ваттметров

В однофазной системе всего два провода. Мощность измеряется одним ваттметром. В трехпроводной системе требуется два ваттметра, как показано на рисунке 14.

Рисунок 14. Доказательство для трехпроводной системы «звезда»

В общем, количество требуемых ваттметров равно количеству проводов минус один.

Проба для трехпроводной системы звездой

Мгновенная мощность, измеренная ваттметром, является произведением мгновенных значений напряжения и тока.

• Ваттметр 1 показание = i1 (v1 – v3)
• Показание ваттметра 2 = i2 (v2 – v3)
• Сумма показаний W1 + W2 = i1v1 – i1v3 + i2v2 – i2v3 = i1v1 + i2v2 – (i1 + i2) v3
• (Из закона Кирхгофа: i1 + i2 + i3 = 0, поэтому i1 + i2 = -i3)
• 2 показания W1 + W2 = i1v1 + i2v2 + i3v3 = общая мгновенная мощность в ваттах.

Трехфазное, четырехпроводное соединение

Три ваттметра необходимы для измерения общей мощности в четырехпроводной системе. Измеренные напряжения представляют собой истинные напряжения между фазой и нейтралью. Междуфазные напряжения могут быть точно рассчитаны по амплитуде и фазе межфазных напряжений с использованием векторной математики.

Современный анализатор мощности также будет использовать закон Кирхгофа для расчета тока, протекающего в нейтральной линии.

Настройка измерительного оборудования

Для заданного количества проводов требуются N, N-1 ваттметров для измерения общих величин, таких как мощность.Вы должны убедиться, что у вас достаточно количества каналов (метод 3 ваттметра), и правильно их подключить.

Современные многоканальные анализаторы мощности вычисляют общие или суммарные величины, такие как ватты, вольты, амперы, вольт-амперы и коэффициент мощности, напрямую с использованием соответствующих встроенных формул. Формулы выбираются в зависимости от конфигурации проводки, поэтому настройка проводки имеет решающее значение для получения точных измерений общей мощности. Анализатор мощности с функцией векторной математики также преобразует величины между фазой и нейтралью (или звездой) в величины фаза-фаза (или дельта).

Коэффициент √3 может использоваться только для преобразования между системами или масштабирования измерений только одного ваттметра в сбалансированных линейных системах.

Понимание конфигурации проводки и выполнение правильных соединений имеет решающее значение для выполнения измерений мощности. Знакомство с обычными системами электропроводки и запоминание теоремы Блонделя поможет вам установить правильные соединения и получить результаты, на которые вы можете положиться.

Список литературы

Основы измерения трехфазной мощности – Рекомендации по применению от Tektronix

Ваттметр – это прибор для измерения электрической мощности (или скорости подачи электрической энергии) в ваттах любой данной цепи.Электромагнитные ваттметры используются для измерения полезной частоты и мощности звуковой частоты; другие типы требуются для радиочастотных измерений. Источник: Википедия

Источник: Портал электротехники

Как проверить свои обмотки 101

Обмотки двигателя представляют собой токопроводящие провода, намотанные на магнитопровод; они обеспечивают путь прохождения тока для создания магнитного поля для вращения ротора. Как и любая другая часть мотора, обмотка может выйти из строя.Когда обмотки двигателя выходят из строя, сами проводники выходят из строя очень редко, скорее, это происходит из-за полимерного покрытия (изоляции), окружающего проводники. Полимерный материал является органическим по своему химическому составу и может изменяться из-за старения, карбонизации, нагрева или других неблагоприятных условий, которые вызывают изменение химического состава полимерного материала. Эти изменения невозможно обнаружить визуально или даже с помощью традиционных инструментов для электрических испытаний, таких как омметры или мегомметры.

Внезапный отказ какой-либо части двигателя приведет к потере производительности, увеличению затрат на техническое обслуживание, потере или повреждению капитала и, возможно, к травмам персонала. Поскольку большая часть нарушений изоляции происходит со временем, технология MCA обеспечивает измерения, необходимые для выявления этих небольших изменений, которые определяют состояние системы изоляции обмотки. Знание того, как проверить свои обмотки, позволит вашей команде проявить инициативу и предпринять соответствующие действия, чтобы предотвратить нежелательный отказ двигателя.

Как проверить изоляцию грунтовых стен

Замыкание на землю или короткое замыкание на землю происходит, когда значение сопротивления изоляции заземленной стены уменьшается и позволяет току течь на землю или открытую часть машины. Это создает проблему безопасности, поскольку обеспечивает путь питающего напряжения от обмотки до рамы или других открытых частей машины. Для проверки состояния изоляции грунтовых стен производятся измерения от выводов обмоток Т1, Т2, Т3 до земли.

Передовой опыт проверяет извилистый путь к земле. Этот тест обеспечивает подачу постоянного напряжения на обмотку двигателя и измеряет, сколько тока проходит через изоляцию на землю:

1) Проверить двигатель без напряжения с помощью исправно работающего вольтметра.

2) Подключите оба измерительных провода прибора к заземлению и проверьте надежность соединения провода прибора с землей. Измерьте сопротивление изоляции относительно земли (IRG). Это значение должно быть 0 МОм. Если отображается любое значение, отличное от 0, повторно подключите измерительные провода к земле и повторите тестирование, пока не будет получено нулевое показание.

3) Снимите один из тестовых проводов с земли и подключите к каждому из проводов двигателя. Затем измерьте значение сопротивления изоляции каждого вывода относительно земли и убедитесь, что значение превышает рекомендованное минимальное значение для напряжения питания двигателя.

NEMA, IEC, IEEE, NFPA предоставляют различные таблицы и инструкции по рекомендуемому испытательному напряжению и минимальным значениям изоляции относительно земли в зависимости от напряжения питания двигателя. Этот тест определяет любые слабые места в системе изоляции грунтовых стен.Коэффициент рассеяния и проверка емкости относительно земли обеспечивают дополнительную индикацию общего состояния изоляции. Процедура испытаний для этих испытаний такая же, но вместо подачи напряжения постоянного тока применяется сигнал переменного тока, чтобы обеспечить лучшую индикацию общего состояния изоляции заземляющей стены.

Как проверить свои обмотки на наличие проблем с подключением, обрыва или короткого замыкания

Проблемы с подключением: Проблемы с подключением создают дисбаланс тока между фазами в трехфазном двигателе, что вызывает чрезмерный нагрев и преждевременное нарушение изоляции.

Размыкания : Размыкания происходят, когда проводник или проводники разрываются или разъединяются. Это может помешать запуску двигателя или привести к его работе в «однофазном» состоянии, которое потребляет избыточный ток, перегрев двигателя и преждевременный выход из строя.

Короткое замыкание: Короткое замыкание возникает при разрыве изоляции, окружающей проводники обмотки между проводниками. Это позволяет току течь между проводниками (короткими), а не через проводники. Это вызывает нагрев в месте повреждения, что приводит к дальнейшему разрушению изоляции между проводниками и, в конечном итоге, к выходу из строя.

Испытание на наличие повреждений обмотки требует выполнения серии измерений переменного и постоянного тока между выводами двигателя и сравнения измеренных значений, если измерения выполнены сбалансированной, обмотка в порядке, если указаны несимметричные повреждения.

Рекомендуемые размеры:

1) Сопротивление

2) Индуктивность

3) Импеданс

4) Фазовый угол

5) Частотная характеристика тока

Проверьте состояние обмотки, проверив следующие соединения:

Показание должно быть в пределах 0. От 3 до 2 Ом. Если 0, значит короткое замыкание. Если оно больше 2 Ом или бесконечно, есть обрыв. Вы также можете высушить разъем и повторно протестировать его, чтобы получить более точные результаты. Проверьте вставки на наличие следов пригорания, а кабели на износ.

Несимметрия сопротивления указывает на проблемы с подключением, если эти значения не сбалансированы более чем на 5% от среднего, это указывает на слабое соединение с высоким сопротивлением, коррозию или другие отложения на клеммах двигателя. Очистите провода двигателя и повторите тест.

Обрыв обозначается бесконечным значением сопротивления или импеданса.

Если фазовый угол или частотные характеристики тока не сбалансированы более чем на 2 единицы от среднего, это может указывать на короткое замыкание обмотки. На эти значения может повлиять положение ротора с короткозамкнутым ротором во время испытаний. Если полное сопротивление и индуктивность не сбалансированы более чем на 3% от среднего, рекомендуется повернуть вал примерно на 30 градусов и провести повторное испытание. Если дисбаланс следует за положением ротора, дисбаланс может быть результатом положения ротора.Если дисбаланс остается прежним, указывается неисправность статора.

Традиционные приборы для испытания двигателей не могут эффективно тестировать или проверять обмотки двигателя

Традиционными инструментами, используемыми для проверки двигателей, были мегомметр, омметр или иногда мультиметр. Это связано с наличием этих инструментов на большинстве заводов. Мегомметр используется для проверки безопасности электрического оборудования или систем, а мультиметр используется для выполнения большинства других электрических измерений.Однако ни один из этих инструментов по отдельности или вместе не предоставляет информацию, необходимую для правильной оценки состояния системы изоляции двигателя. Мегомметр может определить слабые места в изоляции заземления двигателя, но не может определить общее состояние системы изоляции.
