Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Содержание

1. Существующие схемы проводки
2. Способы соединения проводников
3. Сварка проводников
4. Составим схему
5. Видео: где взять заземление в электрощите на этаже
6. Прихожая
7. Санузел
8. Кухня
9. Зал
10. Какой выбрать провод?
11. Укладка кабеля в штробе
12. Как набрать электрощит
13. Видео: защита от высокого и низкого напряжения

Существующие схемы проводки

Рассмотрим 3 схемы подключения проводки.

1. Лучевая.
2. Шлейфование.
3. Смешанная.

Лучевая схема подключения	На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.
Последовательное подключение	Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.
Чтобы потом не было проблем, все соединения должны быть надежными	На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.
Схема ненадежная, поэтому лучше от нее отказаться	По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.
Можно найти компромиссное решение	В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.
Проводник можно согнуть и ввести в прибор	Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.
Рассмотрим монтаж смешанной системы	Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.
Имеется несколько групп розеток	Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.
К каждой группе подведен кабель	При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

С помощью такой гильзы выполняется опрессовка	В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.
Будем пользоваться ручным прессом	Для работы потребуется приобрести или взять в аренду ручной пресс.
Сваренный провод	Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.
Винтовой зажим	Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.
Наконечник для многожильного провода	Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.
Зажим Ваго	Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.
Другой вид зажимов	Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.
Такое соединение неразрешено делать	Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Добрались до распаечной коробки	Распределительная коробка закреплена на потолке и в нее введено несколько групп проводов. Наша цель их надежно соединить. В той, где много проводов ‒ силовая часть, а в другой выведена проводка для освещения.
Будем пользоваться строительным ножом	Для работы потребуются инструменты: Нож для снятия изоляции.
Также понадобятся бокорезы	Бокорезы.
Понадобятся пассатижи	Усиленные пассатижи.
Стриппер	Инструмент для снятия изоляции (стриппер).
Этим инструментом будем придерживать провода	Этим инструментом удобно держать провода во время их скручивания.
На белой изоленте или малярном скотче удобно писать	Оставим запас кабеля порядка 20 см. Чтобы впоследствии не путаться, на каждом конце намотана белая изолента ‒ на ней удобно сделать подпись.
Разрежем изоляцию	Теперь ножом для снятия изоляции разрезается оболочка. Проделываем это с каждым кабелем, и только затем оболочку срезаем. Такие действия предохранят изоляцию провода от случайного ее повреждения ножом.
Излишки можно откусить бокорезами	Изоляцию откусим бокорезами.
Теперь с проводов снимем изоляцию	Провода распределим по группам (или по цвету). Для скрутки с проводов стриппером снимается изоляция (порядка 4‒5 см).
Соединение проводов скруткой	Теперь выполняется скрутка.
Разложили провода по группам	Все три группы проводов распределены и скручены.
Сварочный аппарат	Теперь воспользуемся таким сварочным аппаратом.
Выполняются сварочные работы	Выполнять сварочные работы нужно в специальных очках. В нашем случае они были в комплекте.
Изоляцию выполним термоусадкой	Для изоляции воспользовались термоусадкой.
Пользуемся строительным феном	Эту трубку необходимо нагреть, чтобы она обжала провод. Мы это сделали с помощью строительного фена. Осталось уложить провода в коробку, и можно приступать к работе с другими кабелями.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

1. Какая мощность выделенной линии.
2. Сколько комнат в квартире.
3. Сколько в каждой комнате будет светильников, а также их расположение.
4. Где будут подключены самые мощные потребители.

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

1. Прихожая.
2. Санузел (совмещенный или раздельный).
3. Кухня.
4. Зал (или спальня – кому как удобнее называть).

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

• Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
• В квартиру вошло 3 провода – фаза, ноль и земля.
• Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

• Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
• 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

• В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
• Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

Кухня

• Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
• Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
• Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

• С розетками вроде всё понятно – принцип тот же, что и для кухни.
• Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
• Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

• На ввод и к самым мощным потребителям – 4 мм².
• К силовым розеткам – 2,5 мм².
• Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм².

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

• Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
• Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
• Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
• Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
• нг ‒ негорючая изоляция.
• Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
• 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм².

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

• Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
• От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
• Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
• По этой же причине лучше не нарушать и горизонтальность штроб.
• Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
• Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
• Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
• В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
• Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
• Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

• При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
• Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
• Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое	Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.
Также понадобятся 2 шины	Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.
Реле напряжения	Приобрели проверенное временем реле напряжения Зубр.
У него мощные клеммники	Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.
Автоматы и УЗО CHINT	Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.
Щиток в разобранном состоянии	Разберем наш ящик для того, чтобы было удобно с ним работать.
Приборы установлены	Теперь можно заняться установкой приборов.
По ручке отвертки будем гнуть провод	Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.
Сделали петлю	Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.
Получилось некоторое подобие гармошки	Вот такая получилась «гармошка».
На каждом приборе закрепили фазу	Осталось ее вставить и обжать клеммы.
Чтобы гармошка не мешала, петли загнуты внутрь	Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.
Подготовили провод для подключения УЗО	Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.
Черным проводом подключили ноль	Аналогичным образом подключаются другие проводники.
Напряжение 232 вольта	Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.
После срабатывания УЗО	После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения





Помогла ли вам статья?

Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ

• Время чтения: 5 минутНет времени?
• Ссылка на статью успешно отправлена!
• Отправим материал вам на e-mail

Дом должен быть уютным, чистым и безопасным.

Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке.

Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм.

Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности.

Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Проводка в квартире от щитка своими руками

Видео: схема электропроводки в квартире

План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры.

Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге.

Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку.

На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

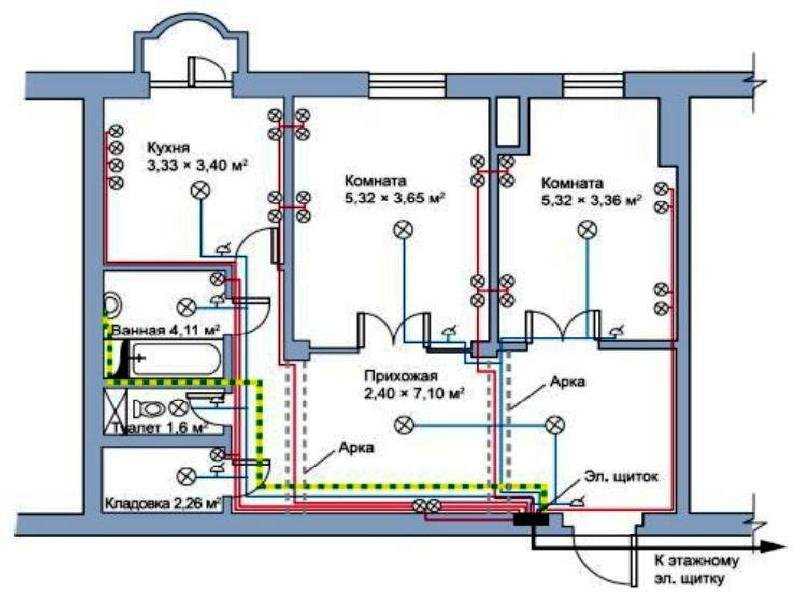

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

• Свет в кухне, коридоре, жилых комнатах.
• Свет в туалете и ванной комнате.
• Электропитание розеток в жилых комнатах и коридоре.
• Электропитание розеток на кухне.
• Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

Штробление стен под электропроводку

Еще тут есть такие правила:

1. Провода необходимо укладывать строго перпендикулярно.
2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

Электрический щит в подъезде дома

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

1. Разметка проводки с рекомендациями
2. Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.
3. Устройство гнезда под подрозетник
4. Устройство штробы под проводку
6. Подведение кабеля к гнезду
7. Готовая скрытая проводка
8. Статья по теме:

Автоматы, провода, безопасность

• Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети.
• Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм².
• За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².
• Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А.

Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

1. Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.
2. Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.
3. Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

• Перед монтажом проводки нужно отключить электричество.
• Нельзя прокладывать кабель, когда он находится под напряжением.
• Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
• Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Выводы

Проводка в квартире от щитка своими руками – дело ответственное, его нужно осуществлять только после предварительной теоретической подготовки и желательно – консультации электрика. В этом деле важно делать все четко и правильно и придерживаться техники безопасности.

Видео-урок о секретах сборки электрощита и выбора автоматов

Электропроводка в квартире своими руками — надо брать!

Пока современные гаджеты захватывают мир, умы доброй половины человечества захватывает мысль: а где же все это питать? Один стационарный компьютер, ноутбук жены, планшет ребёнка, мешок телефонов, пара плазм, а еще холодильник, стиральная машина, посудомойка, плойка, бритва, фен и венец творения бойлер. Если вам знакома ситуация, когда все включились разом, и выключили пол дома, то наша статья для вас.

Сегодня расскажем, как правильно провести дополнительные розетки (не забыв про мощность автомата) и перекроить всю проводку с нуля.

Подготовительный этап – Расчетные работы

Перед тем, как перейти к выбору кабеля, розеток, коробок, щитков и тем более электромонтажным работам необходимо разметить помещение, в котором вы планируете работать.

Другими словами нарисовать план с примерными местами установки розеток, выключателей и прохождения кабельных трасс.

Трасса должна быть короткая и проходить под прямым углом не ниже 15 сантиметров от потолка (угол поворота должен быть 90 градусов).

Важно: учитывайте расположение мебели и бытовой техники (особенно в кухне). Помните, что выключатели устанавливаются на высоте 90 сантиметров, а розетки 30.

Отдельное внимание уделите расположению распределительных коробок. Как правило, на помещение хватает одной коробки. Устанавливается она в легкодоступном месте, на любой высоте (чаще всего под потолком).

Выбор и расчёт проводки

На сегодняшний день для монтажа электропроводки используются кабели с медными жилами. Они бывают многожильными (внутри провода находятся две и больше изолированные жилы) и одножильными. В первую очередь кабели отличаются видом оболочки. Оболочка изолирует провода друг от друга, защищает жилы от влаги, грязи, химии и других внешних повреждений.

На сегодняшний день самый популярный вариант кабеля для домашней электропроводки – ВВГнг (небронированный защищенный кабель с медной жилой и изоляцией). Обозначение “нг” говорит о том, что кабель не распространяет горение и в случае возгорания одного провода в пучке, огонь не распространяется на на другие.

Также часто используется кабель типа НУМ (NYM). Кабель сделан из медных жил, внутренней оболочки из резины и поливинилхлоридной изоляции. Применяется модель при скрытой и открытой прокладке и является европейским аналогом ВВГнг.

Важно: при выборе кабеля помните, что чем выше мощность подключаемой техники, тем больше должно быть сечение провода. Для кухонной, и другой мощной техники (стиральная машина, электрическая плита) рекомендуется предусмотреть отдельную линию с автоматом.

Определяем размер сечения кабеля

От того правильно ли вы подберете сечение кабеля зависит ваша безопасность. Если кабель не тянет нагрузку, он перегревается, а там где есть нагретый кабель, есть короткое замыкания. Существует несколько групп распределения. Кабель следует выбирать исходя из предполагаемой нагрузки. Для определения нужного сечения можно воспользоваться следующей таблицей:

Важно: в таблице указаны примерные значения – оставляйте запас сечения.

Узо и автоматы

Устройство защитного отключения предназначено для защиты от тока при возникновении утечки. Чаще всего при прокладке проводки используют самые простые автоматы. Более безопасный и долговечный вариант – комбинация УЗО категории АС, которые реагируют только на утечку переменного тока и дифференциального автомата.

УЗО также делятся на несколько качественных и ценовых категорий. К примеру, модели категории А срабатывают на утечку постоянного (пульсирующего) и переменного тока. Они рассчитаны на большую мощность и устанавливаются при большом количестве потребителей.

Такие УЗО подходят для промышленных объектов и офисов, покупать его для квартиры смысла нет.

Продумайте заранее расположение щита (если вы прокладываете проводку “ с нуля”). Главное требование – доступность. Щит должен висеть на расстоянии от 1,5 метров от пола. Его нельзя размещать в помещениях с повышенной влажностью или пыльностью.

Инструмент для монтажа

Одна из самых сложных задач при прокладке электропроводки – сделать штробу и отверстия для розеток и выключателей. Для этого можно использовать болгарку или более удобный, но дорогостоящий вариант – штроборез.

От болгарки он отличается двумя алмазными дисками под плотным кожухом. Также не забудьте запастись перфоратором, кусачками, отверткой, рулеткой, пассатижами, выключателями, розетками, установочными и распределительными коробами и проводами.

Для комфортной работы можно заручиться помощью строительного пылесоса.

2 вида прокладки электропроводки

Монтаж осуществляется несколькими способами: скрытым, открытым и комбинированным. Для открытой проводки можно использовать кабели ВВГ и NYM. Со скрытой проводкой дела обстоят сложнее. Она делится на сменяемую и несменяемую.

Провода сменяемой проводки прокладываются внутри гофры (пластиковых труб) и при желании, вы всегда можете заменить кабель.

Чтобы провернуть такой трюк с несменяемой проводкой придётся штробить слой штукатурки, под которым погребен сам кабель.

• Рассмотрим поближе оба варианта.
• – Проводка для ленивых (наружная)
• Открытая проводка это более быстрый, дешевый и легкий вариант проводки для помещений.
• Виды наружной проводки:

Проводка в ретро-стиле. Вариант представляет собой скрученный провод на керамических изоляторах. В последние несколько лет такой способ снова становится популярнее.

Ведь все новое – это хорошо забытое старое, да и кому не хочется аутентичности?! Единственная проблема – материалы. Керамические изоляторы также сложно достать, как арбузы зимой.

Да, в хозяйственном гипермаркете их не купишь, но их все еще можно найти на полках барахолок. Было бы желание.

Проводка на скобах. По это более современный вариант ретро-проводки на скобах. Вместо керамических изоляторов здесь пластиковые скобы, а провода в матерчатой изоляции заменили кабелем с общей изоляцией.

Для прокладки лучше использовать жесткие одножильные медные кабели в двойной и тройной изоляции (ВВГнг и NYM). Сечение для розеток не меньше 2,5 кв.мм.

В отличие от предыдущего варианта здесь провода крепятся электротехническими скобами.

Важно: если вы используете недорогой кабель (ПУНП) – не забудьте подготовить негорючую металлическую прокладку. Прокладка должна выступать на 10 мм по обеим сторонам от кабеля. Вы также можете оставить воздушный зазор.

Да, такой способ неприглядно выглядит, зато уменьшает затраты на декор и делается за пару часов.

Проводка в плинтусе, коробе и гофрированной трубе. В этом случае кабели располагаются в заранее установленных коробах или трубах. Каналы изготовлены из пластика и не поддерживают горение, а также маскируют неприглядные провода. Крепятся трубы и короба клипсами или стяжками.

Важно: если вы прокладываете проводку в деревянном доме – подождите пока он усохнет (осядет), иначе пластиковые короба начнет “гнуть” вместе с домом.

Помните, что на данный момент в магазинах продаются множество вариантов накладных розеток, которые можно крепить сразу на стену. Дома есть любопытный исследователь? Не беда, присмотритесь к розеткам со шторками, безопасным для детей.

– Скрытая проводка

После разметки (см.выше) переходим к шробленнию стен и установки электрического кабеля. Для подразетника сверлим отдельное отверстие. Сделать это можно перфоратором со специальной коронкой (размер коронки зависит от коробки).

В получившееся отверстие устанавливаем монтажную коробку (подразетник) и заделываем ей штукатуркой. Розетка крепится к подразетнику с помощью шурупов, выключатели устанавливаются в обрыв фазного кабеля (выключатели монтируются так же, как и розетки).

Важно: внешние края коробки должны быть утоплены по уровню стены и не выступать за неё!

Гофру в канавке закрепляем зажимами или поперечными распорками через каждые 30-35 см. По всей длине штробы укладываем защитную гофру (трубку).

Если проводка идет напрямую к розетке (выключателю) то один конец трубки тянется к монтажной коробке, другой к потребительскому щитку. В других случаях провод идет к распределительной коробке, а дальше разветвляется.

Трубку фиксируют в стене с помощью гипса или штукатурного раствора. После того, как смесь схватилась время протягивать кабель. Если вы использовали обычную полую трубку, то для прокладки кабеля вам понадобится эластичная пластиковая протяжка.

На одном её конце находится крючок для захвата кабеля (так его проще протянуть через всю трубу). Вы также можете купить гофру с готовым (помещенным внутрь) кондуктором. Система та же: цепляем кондуктор к кабелю и протягиваем его внутрь трубки.

Важно: не жадничайте – одной распределительной коробки с лихвой хватает на одно жилое помещение.

Последний этап – это подключение кабеля к электрощиту. Чаще всего в квартиры проводятся 3 линии + 1 линия отдельно на электроплиту. Одна линия идёт на жилые помещения, 2 линия на кухню, 3 на ванную комнату и санузел.

Важно: проводя питание на электроплиту (или стиральную машину) используйте кабель сечением не меньше 6 кв.мм и автомат на 40 А. Не забудьте установить пластину заземления на щиток!

Подводя итог: проводка своими руками дело непростое, но вполне реальное. Главное обстоятельно подойти к теоретической стороне вопроса. Изучите процесс и работа не вызовет трудностей.

89532026

Как провести проводку в квартире своими руками от щитка: схемы, правила, порядок выполнения работ

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Схема электроснабжения

Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.

Однолинейная схема электроснабжения квартиры

Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе

Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.

Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.

В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.

Продумываем электроснабжение

Правильная электропроводка в доме зависит прежде всего от потребляемой мощности.

В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка.

А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.

Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт.

Здесь случайность работает на потребителя: при среднестатистической потребляемой мощности в 4,3 кВт домовая проводка держится. Этот лимит и закладываем в основу расчета.

Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.

Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:

• Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
• Квартирное УЗО – 50 А 30 мкА разбаланс.
• Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
• Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
• Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.

Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.

Рисунок: графические схемы для “наглядности”:

Вычерчиваем схему

За основу можно взять схему, приведенную . Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.

Монтаж электропроводки

В статье приведена пошаговая инструкция по монтажу открытой и скрытой электропроводки. Если вас интересует схема электропроводки в доме — вам необходима эта статья.

Для начала разберемся с общими правилами  прокладки электропроводки. Электрические провода и кабеля должны прокладываются строго вертикально, либо строго горизонтально с углами поворота 90о. На схеме ниже наглядно представлена схема прокладки проводки со всеми рекомендуемыми  отступами, а так же рекомендуемой высотой установки выключателей и розеток:

Стоит сразу отметить, что монтаж проводки можно выполнять двумя способами: открыто либо скрыто:

Открытая прокладка электропроводки является наиболее простым и недорогим решением, так же одним из плюсов данного типа электропроводки кроме простоты и дешевизны монтажа, является удобство ее ремонта, главным же минусом такой прокладки считается нарушение внешнего вида интерьера помещения. Обычно такая проводка выполняется одним из трех способов: в коробе (кабель-канале), на скобах, гофре (или металлорукаве), либо в ПВХ трубах.

Примеры открытой прокладки проводки в коробе и на скобах:

Проводка в коробе Проводка на скобах

Прокладка в коробе прокладка на скобах в гофре

Монтаж скрытой электропроводки — это более трудоемкий процесс, при котором электрическая проводка прячется под обшивку стен, либо укладывается в штробы:

первый этап второй этап третий этап

Главным преимуществом такого способа прокладки электропроводки является сохранение внешнего вида интерьера, а кроме того обеспечивается хорошая защита электропроводки от механических повреждений (хотя конечно просверлить ее или пробить гвоздем вешая картину все же можно). Недостатками являются — трудоемкость монтажа и сложность ремонта такой проводки, кроме того такой способ прокладки, как правило, обходится дороже.

• Розетки, выключатели, разветвительные коробки и электрощитки так же имеют 2 типа исполнения: для открытой и для внутренней (скрытой) установки:
• ЭТАП 1 (общий) Составление схемы монтажа
• Данный этап является общим при прокладке как скрытой так и открытой проводки
• Определяемся с местами установки розеток, выключателей, светильников и электрощитка (если он нужен). К примеру, составим следующую схему монтажа электропроводки в одной из комнат (для наглядности вся наша электропроводка будет располагаться на одной стене):

Готово! Мы определили где хотим установить розетки, выключатель, где будет находится светильник, а также где установим электрощиток и составили схему монтажа электропроводки. Теперь можно приступать непосредственно к ее монтажу.

1. ЭТАП 2 (Монтаж открытой проводки) Установка электрооборудования
2. Для начала оговорим, что наиболее распространенными способами прокладки открытой проводки являются прокладка в коробе и прокладка на скобах поэтому именно их мы и будем рассматривать:
3. Для удобства, монтаж открытой проводки рекомендуется начать с установки розеток, выключателей, разветвительных коробок и электрощитка, методика их монтажа аналогична друг другу, поэтому мы не будем уделять этому слишком много внимания:
4. Видео монтажа:

монтаж открытой электропроводки шаг — 2

• ЭТАП 3 (Монтаж открытой проводки) Монтаж коробов (кабель-каналов), укладка кабелей.
• Теперь когда все установлено на свои места можем приступать к монтажу короба (кабель-канал) по намеченным линиям прокладки электропроводки.
• Кабель-канал — это пластиковый короб в который укладывается электропроводка. Он состоит из основания и крышки:
• Короба бывают разных размеров и цветов, и, как правило, имеют стандартную длину — 2 метра. Для монтажа короба нарезаются на отрезки необходимой длинны (обычно короб нарезается ножовкой по металлу), например, как видно из нашей схемы монтажа приведенной ниже нам необходимо нарезать короб на следующие участки:
• Отрезки длинной 2 метра — 2 шт
• Отрезки длинной 1,5 метра — 3 шт
• Отрезки длинной 0,5 метра — 2 шт
• Отрезки длинной 0,3 метра — 1 шт
• Отрезки длинной 0,2 метра — 1 шт

Итого общая длинна необходимого нам короба — 10 метров (т.е. можно купить 5 полос короба по 2 метра).

После того как короба нарезаны можно приступить к их установке, монтируются они очень просто: необходимо открыть крышку короба и прикрутить основание короба к стене на саморезы (в случае если стена из дерева или гипсокартона) или на пластиковые дюбель-гвозди (в случае если стена кирпичная, бетонная и т. п.). После того как короб прикреплен к стене в него закладывается кабель и короб закрывается крышкой. Углы поворота короба можно закрывать специальными пластиковыми уголками, так же можно составлять углы с обрезкой короба под 45о:

Видео монтажа короба (видео не самое лучшее, однако ничего лучше на просторах интернета найти не удалось, возможно в будущем мы снимем собственное видео на данную тему, а пока приходится пользоваться тем, что есть):

монтаж открытой электропроводки шаг — 3

1. В случае если вы решили выполнить монтаж электропроводки на скобах, то вместо монтажа короба, после установки розеток, выключателей и всего прочего сразу укладывается кабель, который крепится к стене скобами.

   Скобы (клипсы) для крепления кабелей бывают пластиковые разных размеров, рассчитанные под определенные типы и размеры кабелей:

2. Так же скобы могут быть универсальные:

ВАЖНО! Укладывая проводку на скобах помните, что данным способом запрещается крепить обычные кабеля к сгораемым основаниям (например к деревянной стене), для этого необходимо использовать специальные кабеля не поддерживающие горение (не распространяющие горение).

• ЭТАП 4 (Монтаж открытой проводки) Сборка схемы.
• Теперь, когда все смонтировано, и выполнена разводка кабелей по стенам можно приступать к подключению розеток, выключателей, светильников и сборке схемы электропроводки соединяя провода в разветвительных коробках.
• ЭТАП 1 Составление схемы монтажа
• Данный этап является общим при монтаже как скрытой так и открытой проводки и уже был описан выше.
• ЭТАП 2 (Монтаж скрытой проводки) Высверливание отверстий в стене
• В случае если выполняется монтаж скрытой электропроводки то после составления схемы монтажа (ЭТАП 1)  необходимо приступать к высверливанию отверстий в стене диаметром 72мм (стандартный диаметр для подрозетников) в местах где у нас будут установлены выключатели, розетки и разветвительные коробки. Высверливание отверстий как правило выполняется перфоратором (либо дрелью) со специальной коронкой по бетону:
• ЭТАП 3 (Монтаж скрытой проводки) Штробление стен
• После того как отверстия готовы по намеченным линиям прокладки электропроводки штробим стену. По технологии это делается следующим образом: Сначала специальным штроборезом в бетоне стене выполняются 2 параллельных пропила, после чего бетон между этими пропилами выбиваются перфоратором:

Однако есть и другие способы выполнения штроба, вместо штробореза можно использовать угловую шлифовальную машинку (болгарку), а можно и вовсе заняться высверливанием штроб (но такой способ подойдет только в случае если вам необходимо проложить максимум пару метров кабеля, т.к. способ слишком трудоемкий.):

Видео выполнения штроб:

ЭТАП 4 (Монтаж скрытой проводки) Прокладка кабеля

Теперь в приготовленные штробы необходимо уложить кабель, чтобы кабель в процессе укладки не выпадал из штробы, его необходимо там фиксировать, это можно делать либо прихватывая кабель гипсовой штукатуркой, т.к. она быстро твердеет, либо с помощью специальной скобы:

1. Видео укладки кабеля в штробу:
2. ЭТАП 5 (Монтаж скрытой проводки) Установка монтажных коробок

Пришло время закрепить в высверленных, во время второго этапа, отверстиях монтажные коробки (коробки в которые в дальнейшем и будут устанавливаться наши выключатели и розетки).

Крепить монтажные коробки лучше на гипсовую штукатурку (Совет: гипс очень быстро сохнет, поэтому разводить лучше небольшими порциями, т.к.

есть риск того, что пока вы будете монтировать один подрозетник весь ваш оставшийся раствор превратиться в камень).

Для того что бы закрепить монтажную коробку (подрозетник) необходимо:

• Очистить наше отверстие от пыли и осколков бетона, после чего смачиваем поверхность  отверстия.
• Наложить в отверстие штукатурку, с расчетом, что бы после установки в отверстие подрозетника по краям не оставалось мест незаполненных штукатуркой, но без фанатизма.
• Вставляем в отверстие подрозетник, предварительно выломав сверху люк для введения кабеля оказался, данный люк должен оказаться  напротив штрабы.
• Придавливаем коробку до установки «заподлицо» со стеной.
• После того как раствор подсохнет удалить излишки штукатурки шпателем.

• Если вы все сделали правильно у вас должно получиться вот это:
• Видео монтажа подрозетников:
• ЭТАП 6 (Монтаж скрытой проводки) Завершающий

Ну вот, наконец работа близится к завершению. Теперь зашпаклевываем штробы с кабелем, устанавливаем в монтажные коробки выключатели и розетки, собираем схему электропроводки соединяя провода в разветвительных коробках.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в х!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Как сделать электропроводку в квартире

Провести новую проводку своими руками не настолько сложный процесс как может показаться на первый взгляд. Всё зависит от степени подготовленности хозяина квартиры  в области электрофизики и умения пользоваться инструментами. Немаловажным фактором является способность  правильно спланировать электропроводку в квартире, чтобы она соответствовала нормам и была удобна для использования.

Краткое содержимое статьи:

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

2 основных вида кабеля

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т.п., поэтому так важна разметка.

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.

Фото электропроводки в квартире



Вам понравилась статья? Поделитесь 😉



Как поменять проводку в квартире своими руками

Во время капитального ремонта многие решают сразу поменять проводку в квартире. Есть много причин для этого. Во-первых, если ваш дом построен давно, то вся электросеть, которая в нем была проложена, уже устарела как физически, так и морально. Во-вторых, раньше для проводки в хрущевках или сталинских домах в основном использовались алюминиевые провода, а этот металл, как известно, сильно подвержен коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика отличается большой мощностью бытовых приборов. Лет 20-30 назад в проекте закладывалась нагрузка около 3 кВт на каждую квартиру, сейчас эта цифра значительно увеличилась.

Итак, как видите, замена проводки – это не прихоть и блажь, а насущная необходимость. Рассмотрим подробно, как осуществить этот процесс, с чего начать, какую часть старой проводки необходимо поменять, а в каких случаях ее можно оставить.

Содержание

• Основные этапы
• Составление схемы
• Перенос плана раскладки на стены
• Необходимые материалы
• Инструменты
• Демонтаж старой электропроводки
• Установка новой проводки

Основные этапы

Необходимо сразу определиться, сможете ли вы заменить электропроводку в квартире своими руками или пригласите профессиональных электриков. Имейте в виду, что электромонтажные работы – это самая сложная и объемная часть ремонта дома.

Материальные затраты будут соответственно высокими. Если у вас нет ограничений в средствах, то лучше пригласить специалистов.

Замена электропроводки в квартире своими руками базируется на трех основных составляющих.

• Однозначно, все алюминиевые провода надо заменить на медные. Мы уже упоминали, что металл подвержен коррозии, кроме того, он имеет мягкую структуру, выдавливается из-под винтовых клемм, его пайка — сложный и дорогостоящий процесс, а алюминиевые жилы со временем ослабевают. Все это может в итоге привести к ненадежности контактных соединений.
• Необходимо будет перейти с ранее использовавшейся схемы с глухозаземленной нейтралью (TN-C) на схему с защитным заземлением потребителей (TN-C-S). Электроснабжение по прежней схеме TN-C применялось в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень длинными и к тому же ощущалась острая нехватка цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную работу потребителей вне зависимости от общего состояния сети.

• Потребуется смонтировать групповое подключение потребителей с отдельными ответвлениями, тогда как ранее применялась разводка ответвлением от ГРЩ через распределительные коробки.

По новой схеме у Вас будет отдельная ветка от общего щитка, выполненная единым отрезком кабеля, для каждой группы потребителей.

Составление схемы

На начальном этапе вся работа будет носить теоретический характер, то есть необходимо будет четко определиться со схемой и количеством материалов.

Прежде чем менять электропроводку в квартире, составьте схему, на которой изобразить план жилого помещения. Удобнее всего будет взять его из техпаспорта и перерисовать на бумаге в коробку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы не планировать установку розеток за ней) и бытовая техника (в этом случае, наоборот, розетки нужно монтировать рядом). Определите расположение выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам потребуются розетки, кроме мест установки стационарных бытовых приборов (холодильник, духовка, кондиционер), т.е. , желательно заранее решить, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте расположение элементов освещения – бра, ночников, торшеров.

Имейте в виду, что мощные бытовые приборы, такие как водонагреватель, электроплита, стиральная машина, посудомоечная машина или «теплый пол», должны подключаться к сети не через розетки, а отдельной линией от индивидуальная машина.

Перенос плана планировки на стены

Теперь перенесите составленную схему на стены вашей квартиры, вы еще будете делать ремонт, так что еще можно рисовать на поверхностях стен. Отметьте расположение розеток, выключателей, осветительных приборов и распределительных коробок (обычно они располагаются на входе в помещение). Строгих размеров для их размещения нет, но старайтесь придерживаться следующих рекомендаций:

• Выключатели располагаются на высоте от 0,8 до 1,5 м от уровня пола.
• Этот же параметр для розеток варьируется от 0,3 до 1 м, здесь все будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно ими пользоваться.

• В ванной желательно обойтись без установки розеток. Если в этом есть острая необходимость, то его необходимо подключить через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковины, ванны, душа) должно быть не менее 0,6 м.
• Распределительные коробки располагаются на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в будущем вы планируете опустить потолок (сделать его натяжным или из гипсокартонных листов).

От коробок к распределительным устройствам начертите пути для проводов.

Эти маршруты должны быть строго вертикальными или горизонтальными, не допускаются зигзаги и косые линии, не пытайтесь экономить на таких материалах.

Необходимые материалы

Теперь, исходя из всех проделанных работ, вы можете определить количество материалов, которые вам потребуются для замены электропроводки в доме. Подсчитайте, сколько распределительных коробок, розеток и выключателей вы сопоставили. Если проводка скрытого типа, то для каждого коммутационного аппарата понадобится еще и подрозетник. С помощью рулетки измерьте необходимое количество провода вдоль нарисованных линий разводки. Обязательно берите его с запасом на подрезку в местах стыков (6-10% от общей длины).

Для проводки своими руками выбирайте трехжильный провод или медный кабель. Сечения 1,5 мм будет достаточно для сети освещения ² , для групп розеток – 2,5 мм ² , для мощных электропотребителей – 4 мм ² .

Советуем приобрести качественную немецкую жилу с маркировкой NYM, с изоляцией из поливинилхлорида. Из отечественной кабельной продукции наибольшим спросом пользуется жила марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа разводки – кабель-каналы. Гофру лучше купить металлическую, так как в случае ЧП поливинилхлорид может разлагаться и выделять токсичные вещества.

Выбор кабеля и автоматов на видео:

Крайне важно защитить домашнюю электрическую сеть от перегрузок, коротких замыканий и утечек тока, поэтому без автоматики не обойтись. Необходимо будет установить УЗО и автоматические выключатели (или комбинированные варианты — дифференциальные автоматические выключатели). Их выбирают по номинальному току, в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведем пример, каких машин примерно нужно для обычной трехкомнатной квартиры:

• автомат общий вводной – 40 А;
• на розеточную группу – 25 А;
• для освещения – 16 А;
• для мощных потребителей – на 32 А.

При выборе станков отдавайте предпочтение лидерам рынка электротехнической продукции – фирмам «Legrand» и «ABB».

Коробки соединительные бывают двух видов и отличаются друг от друга только конструкцией.

Коробки квадратной и прямоугольной формы более вместительны, а круглые гораздо удобнее в установке.

Просверлить круглое отверстие в стене для такого ящика гораздо проще, чем забить квадратную или прямоугольную нишу.

Обязательно выбирайте розетки с заземлением. Если в доме есть маленькие дети, то понадобятся специальные приспособления с защитными шторками (чтобы ребенок не мог выковыривать внутрь посторонние предметы). Обратите особое внимание на номинальный ток, на который рассчитан коммутационный аппарат, иначе могут возникнуть проблемы при подключении мощных потребителей.

Инструменты

Перед тем, как поменять проводку в квартире, вам потребуется запастись не только материалами, но и достаточно большим количеством инструментов. Если у вас нет всех необходимых приспособлений, то, возможно, все же имеет смысл обратиться к профессионалам. Ознакомьтесь со списком всего, что вам нужно для установки новой проводки, а затем примите решение для себя.

Идеальный вариант – аренда электроинструмента.

1. Перфоратор и набор сверл по бетону (а также сверло по бетону, корончатое сверло и зубило). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладки проводов.
3. Болгарка (и круг по камню к ней) или штроборез для проделывания борозд в стенах для проводов.
4. Шпатель и гипс (или алебастр) для заполнения штроб после укладки в них проводов.
5. Нож монтажный или специальное приспособление для снятия изоляционного слоя на проводах (стриппер).
6. Плоскогубцы, набор отверток плоских и крестовых, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвертка для определения фазы и нуля.
9. Длинная переноска. Во время ремонтных работ для питания электроинструмента вы будете использовать временную будку, а ее длины должно хватить до самых отдаленных комнат и уголков.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, в первую очередь, с полного обесточивания помещения. Отключите вводной автоматический выключатель на квартиру и убедитесь в отсутствии напряжения.

Проще всего начать демонтаж старой проводки с выключателями и розетками, снять их, освободив тем самым концы проводов. Откройте крышки распределительных коробок и отсоедините все монтажные коробки. Теперь, аккуратно потянув за старый кабель, освобождаем его от замазочных штроб. Обнаружить провода в поверхностях стен поможет специальный прибор – индикатор скрытой проводки, некоторые в этом случае даже используют металлоискатель.

Если в каком-то месте нет возможности демонтировать кабель, то не слишком старайтесь, не разрушайте стены. Проблемный участок проводки оставьте в старой борозде, только тщательно заизолируйте его концы с двух сторон.

Установка новой проводки

Сразу стоит сказать, что частично менять проводку не рекомендуется. Если вы уже взялись за ремонт повторно, то делайте это везде. Единственный случай, когда допускается замена только части домашней электросети, если где-то произошел обрыв провода и необходимо его устранить.

А теперь сам процесс установки новой проводки. Возможно, в какой-то из комнат путь провода от коробки к розеткам и выключателям останется прежним. Это хорошо, вам не нужно будет забивать новые канавки.

В том случае, если вы запланировали сделать все совсем иначе, начните с отверстий для коммутационных аппаратов и распределительных коробок, а уже между ними сделайте пазы для укладки проводов.

Внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, напряжения в квартире не будет вообще. Для подключения электроинструмента используйте временную будку, которую можно выкинуть из вводного щитка, или договоритесь с соседями о питании от них через носитель.

Отрежьте необходимые куски проводов и гофротрубы. Затяните провода в гофру и поместите их в сделанные пазы. Не забудьте оставить соединительные наконечники с обеих сторон. Установите розетки в проделанные отверстия, затяните в них провода и теперь можно закрепить их алебастровым раствором.

Покрывать штробы сплошным слоем алебастра не нужно; достаточно захватить их через каждые полметра.

Подключение проводов к розеткам и выключателям, установка коммутационных аппаратов в розетки. Теперь сделайте все необходимые соединения в распределительных коробках.

Имейте в виду! Если вы хотите сделать освещение на балконе или лоджии, то не нужно тянуть туда целую ветку, светильники подключаются через розетки соседних комнат.

Обязательно протестируйте новую электропроводку перед окончанием работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти в видео:

Как заменить старую проводку мы объяснили, тут особых сложностей нет. Те, кто когда-либо занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать и хотя бы посоветоваться с профессионалами.

Справочник арендодателя и права – обязанности

В прилагаемом справочнике изложены ваши права и обязанности как арендодателя в штате Канзас. Он также включает информацию о том, как выселить жильца, включая конкретный юридический процесс для этого.

Это руководство было подготовлено компанией Housing and Credit Counseling, Inc. (HCCI) и является версией 2007 года, можно бесплатно скачать здесь . Большая часть информации по-прежнему актуальна, но на сайте HCCI есть более новые версии доступен для платной загрузки.

Следующая информация взята из прилагаемого справочника домовладельца.

KANSAS LAW

Если помещение, которое вы сдаете в аренду, не соответствует законодательству штата и договору аренды на момент въезда жильцов, закон штата Канзас гласит, что жильцы имеют право предоставить вам письменный пятидневный уведомление (не сказано, когда и когда), съехать и вернуть все свои деньги. Если неприемлемое условие считается преднамеренным и недобросовестным, арендатор может даже получить 1-1/2 арендной платы или 1-1/2 своих денежных потерь, в зависимости от того, что больше.

В деле Steele v. Latimer (Гарантия пригодности для жилья), принятом в 1974 году решением Верховного суда Канзаса, женщине из Уичито и ее пятерым детям было присуждено возмещение значительной суммы просроченной арендной платы по делу о выселении, поскольку арендодатель сознательно не сделал этого ремонт. С тех пор, ссылаясь на это дело и положения Закона о домовладельцах и арендаторах Канзаса , многие арендаторы успешно защитили себя и выиграли встречные иски, основанные на «подразумеваемой гарантии пригодности для проживания», согласно которой все домовладельцы в Канзасе должны предоставить помещения, которые в основном приличный, в целости и сохранности.

В частности, вы должны:

Вы можете нести ответственность за ущерб (денежные потери) арендатора, если вы не позаботитесь о техническом обслуживании или ремонте в разумные сроки. Например, если вышел из строя холодильник, в течение первых 24 часов закон может рассматривать это событие как «стихийное бедствие». После этого, если вы не попытались обеспечить ремонт или замену хотя бы на временной основе, вы можете нести ответственность за порчу продуктов питания арендатора и/или за то, что арендатор какое-то время питался вне дома.

Другой пример: проливные дожди вызывают неожиданное затопление комнат или квартир, расположенных ниже уровня. Арендаторы должны попытаться поставить мебель на блоки или сделать все возможное в экстренном порядке, чтобы предотвратить повреждение имущества и мебели.

Но после этого арендодатель обязан отреагировать в экстренном порядке – пропылесосить или даже убрать ковровое покрытие, позаботиться о просушке помещения и/или, при необходимости, временно или постоянно переселить арендатора. . Крупные проблемы обычно покрываются страховкой. В любом случае, арендодатель должен действовать.

ДРУГИЕ КОДЫ

Другие коды существуют на уровне штата и на местном уровне. Вы должны узнать о тех, которые относятся к вашей собственности. Они могут быть использованы для вас и против вас.

Здания, в которых размещаются три или более сдаваемых внаем жилых единиц, должны соответствовать Кодексу пожарной безопасности штата Канзас. Этот код требует дымовой сигнализации, не требует огнетушителей и, как правило, требует наличия двух безопасных выходов из любого здания. Местные органы власти, которые принимают свои собственные правила пожарной безопасности, могут сделать их более строгими, но не более либеральными, чем государственные. Обратитесь в местную пожарную службу, чтобы узнать, есть ли у вас местный код. Если нет, вопросы можно направлять начальнику пожарной охраны штата в Топике по телефону 368-4026 или по адресу www.state.ks.us/firemarshal.

Получите копию вашего местного жилищного кодекса, если таковой имеется.

В чем разница между «строительным» и «жилищным» кодом? Жилищный кодекс — это то, что люди обычно называют «кодом производительности», поскольку он устанавливает стандарты для жилья, которое уже построено с точки зрения того, как все должно быть или как оно должно работать. Например, в жилищном кодексе будет сказано, что должно быть достаточно горячей и холодной водопроводной воды, но не будет указано, какие должны быть трубы для подачи воды к крану. Это производительность. С другой стороны, строительные нормы и правила определяют точные материалы и методы строительства и монтажа систем и конструкций домов. Строительные нормы обычно применяются к новому строительству, а также к капитальному ремонту или усовершенствованию существующего жилья. Строительные нормы и правила могут требовать определенных видов сантехники или электропроводки в новом строительстве; однако, если у вас есть старое имущество, в котором есть сантехника или проводка, которые больше не рекомендуются, если они работают и безопасны, с жилищными нормами все будет в порядке.

Помните о постановлениях, касающихся воды, например, чистой воды для колодцев.

Во многих округах есть постановления о ядовитых сорняках и других неприятностях. В этих постановлениях есть формулировки о зарослях травы и сорняков, а также о запретах складирования хлама и т.п. на территории жилых домов.

В некоторых городах и округах также действуют постановления, определяющие и контролирующие брошенные или утильные автомобили.

Если в вашем местном органе власти есть какой-либо из этих кодексов, у него должны быть инспекторы для обеспечения их соблюдения. Добровольные проверки должны быть бесплатными. После обнаружения проблем инспекторы обычно отправляют письма, давая ответственной стороне (арендатору или арендодателю) от десяти до шестидесяти дней для устранения проблем. Большинство кодов допускают продление времени, если это необходимо. В определенный момент кодексы обычно дают властям право решить проблему и выставить счет соответствующему лицу или имуществу и/или привлечь ответственное лицо к суду и получить решение о штрафе или тюремном заключении.

КОММУНАЛЬНЫЕ КОММУНАЛЬНЫЕ УСЛУГИ

Убедитесь, что в письменной или устной форме вам ясно, кто какие коммунальные услуги оплачивает.

Если арендаторы несут ответственность за оплату каких-либо коммунальных услуг и их использование является единственным использованием, которое должно быть выставлено в счет этому счетчику, убедитесь, что счет в коммунальной компании выставлен на имя арендатора.

Домовладелец может застрять с большими счетами, потому что он пытался оказать арендаторам услугу и оставил счета за коммунальные услуги на имя домовладельца. Если коммунальное предприятие потребовало от потенциального арендатора внести залог, а у него нет денег, вы, вероятно, не хотите, чтобы этот человек был арендатором. В частности, зимой многие домовладельцы опасаются, что жильцы уйдут или не оплатят счета, а коммунальные услуги будут отключены без ведома домовладельца, что приведет к таким повреждениям, как замерзание водопроводных труб. Оставлять коммунальные услуги на ваше имя или иметь договоренность с коммунальными службами, согласно которой они автоматически возвращаются на ваше имя, когда арендатор приказывает отключить, рискованно, поскольку на ваше имя могут накопиться большие счета до того, как вы получите свое первое заявление и поймете, что произошло.

Лучше всего, если это возможно, оставить письменное постоянное распоряжение коммунальной компании о том, что вы будете уведомлены всякий раз, когда отключение неизбежно. В этот момент вы можете решить, следует ли повторно подключить утилиту на ваше имя или принять другие меры.

Если вы платите за коммунальные услуги (коммунальные услуги включены в арендную плату), обязательно их оплачивайте! Если арендодатель несет ответственность за оплату коммунальных услуг, а коммунальные услуги отключаются, пока арендатор находится на месте либо по прямому требованию арендодателя, либо из-за неуплаты счетов, арендодатель может нести ответственность в размере до полутора месяцев. месячной арендной платы или полуторакратного размера фактического ущерба, понесенного арендатором, в зависимости от того, что больше.

Затруднительные ситуации могут возникнуть, когда счета за коммунальные услуги делятся, либо домовладелец получает счет и выставляет счет одному или нескольким жильцам для возмещения расходов, либо когда домовладелец говорит жильцам: «Вы делите их как хотите». Существует серьезный вопрос, является ли этот тип договоренностей законным в том смысле, в каком написаны законы, которыми руководствуется Комиссия по корпорациям Канзаса. (Содержащиеся в них формулировки запрещают перепродажу коммунальных услуг.) Если вы создаете что-то подобное, важно, чтобы было включено полное раскрытие счетов за коммунальные услуги и расходов, и чтобы вы были готовы работать с арендаторами, чтобы выяснить, какова их доля коммунальных услуг. выплаты будут.

Ниже приведен пример ситуации, которая может возникнуть: В дуплексе с верхним и нижним этажами жилец нижнего этажа находится дома весь день с довольно высокой температурой; жилец наверху, который работает весь день, приходит домой и обнаруживает, что в квартире так жарко, что ему приходится открывать окна, чтобы чувствовать себя комфортно. Затем вы обнаружите, что жилец наверху не хочет оплачивать свою долю счета, потому что его нет дома весь день, и он не включил бы отопление, если бы счет был под его контролем, в отличие от жильца внизу, говорящего, что счет был высоким. потому что жилец наверху всегда открывает окно. Очевидно, что некоторые приспособления можно сделать, отрегулировав вентиляционные отверстия и так далее, чтобы квартира наверху не перегревалась, но подобная установка всегда будет сложной.

Наилучшим решением, как правило, является либо включение коммунальных услуг в арендную плату, либо отдельные счетчики и отдельные приборы для отопления/охлаждения, чтобы жильцы несли ответственность только за то, что они фактически используют.

Возможно, стоит подумать о защите от атмосферных воздействий и изоляции, даже если это не требуется по закону. Затраты на утепление/теплоизоляцию могут окупиться за короткий период времени благодаря более низким счетам за коммунальные услуги, более комфортным жилым помещениям и долгосрочным, довольным арендаторам.

Если вы проживаете с арендаторами с низким доходом, периодически существуют государственные программы, которые обеспечивают оплату коммунальных услуг и помощь в погоде людям с низким доходом даже в сдаваемом в аренду жилье, если арендодатель соглашается не выселять арендатора без уважительной причины или повышать арендную плату. в течение определенного периода времени. Эти программы, возможно, стоит изучить.

ПРОИЗВОДСТВО РЕМОНТА И УЛУЧШЕНИЯ

Не обещай того, чего не сможешь сделать. Лучше удивить жильца капитальным улучшением или ремонтом, чем пообещать и обнаружить, что вы не можете сделать то, что сказали.

Некоторые виды ремонта и улучшений проще всего делать, когда ваша недвижимость свободна. Однако, если у вас есть хорошие арендаторы и вы ожидаете, что они останутся, вы имеете право продолжать работу, пока они есть. Когда вы планируете работу и сроки, вам нужно постараться, чтобы в ходе этой работы жильцам было так же мало неудобств, как и себе, если бы работа выполнялась в вашем собственном доме. Убедитесь, что ваши подрядчики или рабочие проявляют к арендаторам такую ​​же любезность, как и вы. Вы не должны нести ответственность перед вашими жильцами за переезд или неудобства, за исключением случаев, когда из-за вашей небрежности ситуация полностью выходит из-под контроля с точки зрения времени или других неудобств.

Земля против нейтрального, красного цвета против черного

Понимание Цветовые коды электрического провода: заземление против нейтрального, красного цвета против черного

Фото: Wattanaphob Kappago / Eyememe / Getty изображения

66262.

• Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.

• Зеленый, зеленый с желтой полосой или голая медь провода заземления.

• Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.

• Красные провода — это горячие провода , обычно используемые в розетке на 240 вольт или когда настенный выключатель управляет розеткой.

• Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.

• Белые или серые электрические провода относятся к нейтральным проводам.

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальным электротехническим нормам (NEC) — установленным Национальной ассоциацией противопожарной защиты. Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.

Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, поскольку она может быть очень опасной. Действовать с осторожностью.

Почему электрические провода окрашены?

Если вы когда-либо были свидетелями того, как ваши фары мерцают или у вас отключилось электричество из-за скачка напряжения, возможно, вы побежали к своему электрическому щиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.

Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня все производимые электрические и электронные устройства используют цветовую маркировку для быстрой и безошибочной идентификации каждого провода:

• Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.

• Нейтральный провод может быть белого или серого цвета.

• Провод заземления может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.

Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.

Какие бывают цвета электрических проводов?

Если вы когда-нибудь чувствовали небольшой толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.

Зеленый, зеленый с желтой полосой или голая медь: заземляющие провода

Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.

Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снизить риск электрической перегрузки , перенаправляя избыточное электричество во время скачка от таких вещей, как короткое замыкание или удар молнии.

Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система. Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.

Все еще не уверены? Не рискуйте шоком и вместо этого обратитесь к местному электрику .

Фото: sturti / E+ / Getty Images

Черный: Горячая проволока

Возможно, вы строили простые схемы на уроках естествознания, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, затем вернуться к источнику.

Провод, по которому шло электричество, был горячим или токопроводящим.

В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.

Красный: Горячий провод

Обычно красный провод можно увидеть только в том случае, если в розетке используется напряжение 240 вольт или когда настенный выключатель управляет розеткой. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.

Красный также может быть соединительным проводом между двумя датчиками дыма, которые жестко подключены. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.

«Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому. Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».

Синий и желтый: горячие провода

Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.

Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный переключатель или четырехпозиционный переключатель.

Белый или серый: нейтральные провода

Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.

Нулевой провод предназначен для обеспечения обратного пути для электричества в цепи и обычно соединяется на главном электрическом щите с одним токопроводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.
