Кабель для наружной проводки в деревянном доме

Главная » Статьи » Кабель для наружной проводки в деревянном доме

Открытая электропроводка в деревянном доме

Приветствую Вас на сайте http://zametkielectrika.ru.

В прошлой статье я рассказал Вам про скрытую электропроводку в деревянном доме.

Дорогие читатели, Вы уже знаете, что существует несколько видов электропроводок. Поэтому в сегодняшней статье речь пойдет об открытой электропроводке в деревянном доме.

Достоинства и недостатки скрытой и открытой электропроводок я уже описывал ранее в своих статьях. Почитать можно здесь: открытая электропроводка и скрытая электропроводка.

В данной статье я не буду Вас принудительно заставлять делать выбор в ту или иную сторону, а просто хочу подробно рассказать Вам, как правильно выполнить монтаж открытой электропроводки в деревянном доме.

Итак, приступим.

Как правильно выполнить монтаж открытой электропроводки в деревянном доме?

Перед выполнением монтажа открытой электропроводки в деревянном доме, в первую очередь, необходимо заранее обдумать места, где будут установлены электроточки. К электроточкам относятся: розетки, выключатели (проходные выключатели), светильники, щиты освещения, силовые щиты и прочее электрооборудование.

Второе, это необходимо определиться со способом прокладки открытой электропроводки в Вашем доме.

Какие способы прокладки открытой электропроводки существуют?

Способы прокладки открытой электропроводки в деревянном доме

Существует несколько способов прокладки открытой электропроводки:

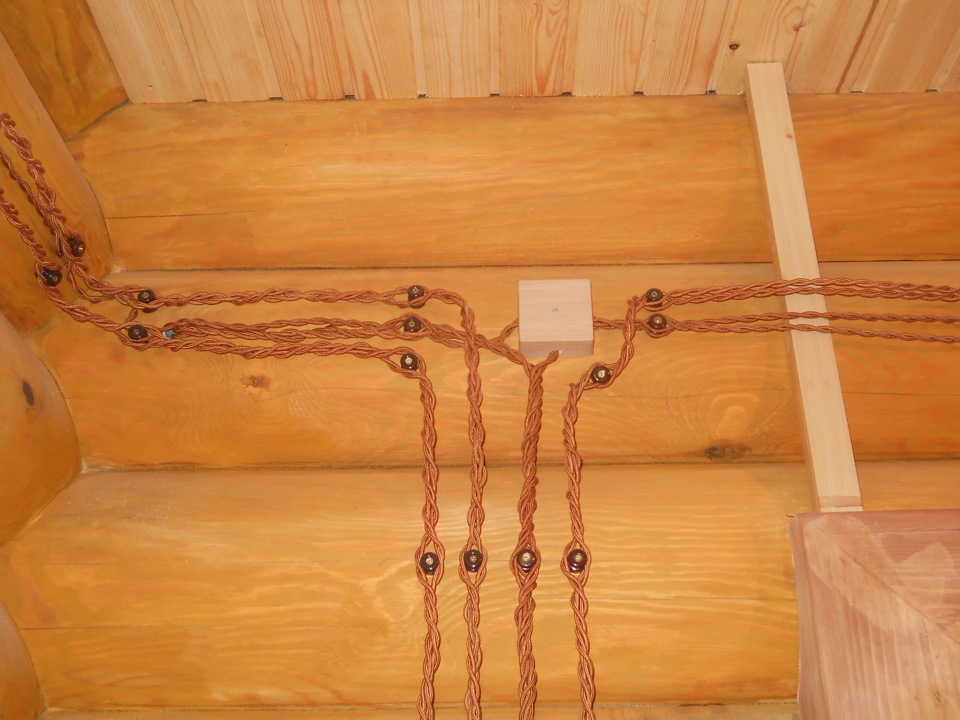

на фарфоровых роликах или изоляторах (электропроводка в старых квартирах и домах, либо электропроводка в ретро стиле)
на скобах
в ПВХ гофре
в ПВХ трубах
в металлических трубах
в металлорукаве
в ПВХ коробах
в кабель-каналах
на кабельных лотках

Приведу несколько наглядных примеров. Вот как это выглядит.

Более подробно о каждом способе прокладки Вы можете прочитать в моей статье открытая электропроводка.

Хочу Вам напомнить, что все ПВХ изделия (гофра, короб, плинтус, труба) не должны поддерживать горение. Об этом читайте в статье про требования к электропроводке.

Монтаж открытой электропроводки в деревянном доме

1. Разметка трассы

Монтаж открытой электропроводки необходимо начинать с разметки. Помимо разметки мест установки электроточек, необходимо произвести разметку трассы прокладки кабелей и проводов.

Не спешите при нанесении разметки, обдумайте тщательно каждый свой шаг.

Иначе, Вам придется переделывать уже выполненный электромонтаж.

2. Установка электроточек (розетки, выключатели, светильники)

На втором этапе монтажа открытой электропроводки необходимо установить розетки и выключатели.

Внимание!!! Основание для крепления розеток, выключателей, светильников и др. должно быть металлическим.

Вырезаем металлическую пластину (основание) и крепим ее на то место, где мы запланировали установку розетки, выключателя, светильника и прочего электрооборудования.

3. Прокладка проводов и кабелей

Третий этап монтажа открытой электропроводки в деревянном доме включает в себя прокладку проводов и кабелей. Способы прокладки проводов и кабелей мы рассмотрели чуть выше.

Напоминаю, что проходы проводов и кабелей через деревянные конструкции (потолки, полы, стены, перегородки) должны осуществляться ТОЛЬКО ЧЕРЕЗ МЕТАЛЛИЧЕСКИЕ ГИЛЬЗЫ (ТРУБЫ).

Чтобы установить металлическую гильзу в деревянной конструкции необходимо сделать отверстие с помощью инструмента электрика. В это отверстие вставляем металлическую гильзу таким образом, чтобы ее края с каждой стороны выступали на расстояние 1 (см) от деревянной конструкции.

Далее на каждый край гильзы одеваем пластиковую втулку, для защиты проводов и кабелей от порезов изоляции во время электромонтажа.

И после всего сказанного выше, приступаем к прокладке проводов и кабельных линий.

Переходите по этой ссылке и читайте как правильно выбрать марку кабелей и проводов для электромонтажа.

Рекомендую!!! Монтаж открытой электропроводки в деревянном доме выполнять кабелем, с пониженным выделением дыма и не поддерживающим горение, марки ВВГнг-LS.

О том, как выбрать сечение жил кабелей и проводов читайте в статье как правильно определить сечение провода и расчет сечения кабеля.

Прокладка открытой электропроводки выполняется трехжильными, либо пятижильными проводами, т.е. по системе TN-C-S или TN-S.

4. Подключение

Четвертым этапом монтажа открытой электропроводки в деревянном доме является разделка и подключение проводов и кабелей к электрооборудованию. Это осуществляется с помощью инструментов (ссылку на статью про инструменты я давал выше по тексту).

5. Завершение работ

После завершения работ Вам необходимо обратиться к специалистам электролаборатории, которые проведут приемо-сдаточные измерения и испытания электропроводки:

После проведенных измерений и испытаний, специалисты электролаборатории предоставят Вам протоколы, в которых напишут заключение о состоянии и исправности Вашей, вновь смонтированной электропроводки.

P.S. На этом статью на тему открытая электропроводка в деревянном доме я завершаю. Задавайте мне свои вопросы в комментариях или в форме обратной связи. Подписывайтесь на новые статьи.

А у Вас как произведен монтаж открытой электропроводки в деревянном доме???

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Электропроводка в деревянном доме: что предпринять для установки?

Удобства и коммуникации стали основной составляющей человеческой жизни. Такой комфорт трудно представить без электричества. Снабжение дома электрокоммуникациями не обходится без учета определенных правил. В этой статье мы подробно разберемся в вопросе, как прокладывается электропроводка в деревянном доме по схеме и требованиям.

Сегодня стали очень часто использовать для строительства частных домов именно древесину. Это выполняется не только со стороны эстетических соображений, а еще из-за натуральности сырья. Весьма трудоемким процессом в строительстве, является разводка коммуникаций, а именно электрификации жилища.

Действующие правила для разводки проводов

Обязательно соблюдайте осторожность — это требуется для любых работ с электроустановками.

Открытая электропроводка в плинтусах

Правила монтажа электропроводки в деревянном доме

Важно! На момент монтажа электрики в дом руководствуйтесь тремя правилами: безопасность, пожаробезопасность и техника безопасности.

Известно, что удачным вариантом для разводки кабелей по деревянному типу строения, является именно открытая проводка. Обязательно, прокладывайте проводники в таких домах с хорошими изоляционными свойствами. Кабеля не должны создавать трение оголенных жил между собой. Если вы планируете ввод электропроводки в помещение с повышенной влажностью, используйте варианты, подходящие для наружных коммуникаций, так как они имеют более строгие свойства.

Прокладывая проводники от основного счетчика к потребителям не должно быть много соединений. Как правило, добиться целостности сети не так легко, поэтому на помощь приходят распределительные короба, которые обеспечивают надежную коммутацию электропроводов между собой.

В деревянных домах как никогда важно устройство контура заземления. Не забывайте перед окончанием прокладки проводов проверить ее функциональные особенности. При подключении сети к напряжению все источники должны работать. Плюс — отсутствие сверканий, искр и шипений проводников.

Электропроводка в деревянном доме скрученными кабелями.

Этапы монтажа электропроводки в деревянном доме

Важно перед выполнением монтажных работ все подготовить, обязательно наличие схемы размещения кабелей, как по всему помещению, так и в отдельных распределительных коробках.

Обратите внимание! Установка розеток и выключателей в древесине не рекомендуется, так как при нарушении контактов воспламенение неизбежно.

Первым делом выполняем подвод основного кабеля, идущего от главного щитка. Чтобы его прокинуть, необходимо подготовить специальные короба, в которых будет сделать разводку удобнее всего. Помните длина кабеля должна быть вычислена верно, так как выполнять соединение токоведущих проводников из нескольких частей, кроме как в распределителе не рекомендуется.
Беремся за подсоединение мощных потребителей (розеток и выключателей). В деревянном доме подобные установки крепятся саморезами прямо на поверхность стены. Благодаря чему монтаж не занимает массу времени и проводится легко.
Формируем источник энергообеспечения, то есть щит. Для этого можно приобрести специальный металлический распределитель. В наше время практически не применяются пробки. Идеально установить автоматы или УЗО. Ведь часто возникает необходимость обесточить часть дома, например, для ремонтных целей.
Когда все необходимые инструменты подключены в щитке, подсоединяем к нему шину заземления. Важно сделать защиту еще до начала разводки проводов по дому.

Важно! Выполнение работ по монтажу нужно выполнять последовательно, не пропуская даже мелочей.

Открытая электропроводка в деревянном доме

Тонкости распределения открытой проводки в деревянном доме

По сути, монтаж открытой проводки проводится двумя путями. В первом случае все кабеля пропускаются над напольным покрытием, а отводы к потребителям поднимаются кверху. Следующий вариант предусматривает установку проводников под потолком, отводя проводники вниз.

Выбрать одно из двух может хозяин самостоятельно: это зависит от разновидности проводки, а также от дизайна комнаты. Чтобы кабеля были менее заметны, принято тянуть их по границам дверных проемов. При монтаже входящего провода, его следует размещать над полом, а после поднимать к предполагаемым потребителям.

Провода современного типа, предназначенные для домашнего использования, имеют устойчивость к горению и воспламенению. Тем не менее не стоит исключать риск возникновения возгорания. Если ваши провода скрыты под слоем штукатурки — это абсолютно безопасно, а вот в домах деревянного типа, где хозяева попытались скрыть кабеля под подвесные потолки, они несут реальную угрозу.

Монтировать открытый тип электрической сети в доме необходимо с использованием соединительных клемм. Никаких иных способов соединения токоведущих проводов не должно использоваться. Даже самые надежные соединения не могут гарантировать нарушение контакта между стыком.

Рекомендация! Приобретайте современные пластиковые клеммы или самозажимные крепежи для проводов. Такие приспособления надежно изолируют оголенные жилы друг от друга.

Правильно выполненная электропроводка в деревянном доме

Какие провода выбрать для открытой проводки?

Надежность электричества в вашем доме зависит от того с какими намерениями вы подойдете к вопросу его выбора. Предлагаем определиться, каким моментам следует уделить внимание:

наличие маркировки — это важный элемент. Ее значения очень важны для создания сети;
на внешней оболочке кабеля производитель указывает ГОСТы и марку изготовления;
обратите внимание на отметку сечения кабеля. Некачественный или самодельный продукт таким значением не обладает;
ориентируйтесь на стоимость. Тут важно найти средний показатель, так как слишком низкие по цене, не обладают должными свойствами, а в дорогих не всегда есть необходимость;
фирма-производитель должна быть указана на оболочке. Также ее знает продавец. Если вы заметили провода китайского изготовления, — от них лучше сразу отказаться. Скорее всего, в этой конструкции использовались материалы, не отвечающие надежности.

Виды кабелей и их преимущества для проводки в деревянных домах

Провод ВВГ

Самый распространенный вариант, применяемый для прокладки в электрических сетях с присутствием распределительной коробки. Различается кабель по форме, может быть плоским прямоугольным либо круглым.

В бытовых условиях применяется ВВГ-кабель с сечением от 1,5 до 5 кв. мм. Также такой проводник отличается прочностью и устойчив разрыву. Работает в нормальном режиме при диапазоне температуры ±50 градусов.

Провод NYM

Производится провод по немецким стандартам. Помимо внешней изоляции, жилы окружены и специальным наполнителем, усиливающим качества кабеля. Токоведущие жилы сделаны из медного сплава чаще всего произведены многопроволочные варианты.

Провод ПУНП

Подобный вариант приемлем для использования в домашних электросетях. Чаще всего имеет плоский профиль. Провод может быть двухжильным и трехжильным. Однако, это кабели из дешевой комплектации. Применяя их для домашнего электричества, целесообразно устанавливать на систему освещения.

Такой провод имеет некачественную изоляцию, поэтому предупредить риск возгорания проводников он не способен.

prokommunikacii.ru

Монтаж наружной электропроводки в деревянном доме: от А до Я

Жильё современного человека невозможно представить без подведения к нему различных коммуникаций, и на первом месте всегда стоит электричество. Ведь без него не работает большинство современных приборов, а самое главное – невозможно осветить жилище в тёмное время суток.

…

Оглавление:

Разделение работ по проведению электропроводки
Что представляет собой наружная электропроводка?
Выбираем материалы для возведения наружной электропроводки в деревянном доме
Монтаж наружной проводки
Меры безопасности при монтаже наружной проводки
Особенности монтажа наружной проводки

Однако при работах, связанным с электропроводкой, стоит соблюдать большое количество правил и норм, особенно если дом возведён из дерева. Правильно подбирать материалы и проводить все работы необходимо прежде всего из соображений безопасности.

Разделение работ по проведению электропроводки

Работы по монтажу ввода в дом и проведению проводки регламентируются «Правилами устройства электроустановок». Однако, что понять все тонкости необходимо иметь специальное образование и квалификацию. Также необходимо соблюдать правила противопожарной безопасности. Существует несколько классификаций проводки:

по типу монтажа — открытая или скрытая;
по передаче энергии — одно и двухфазная;
по месту монтажа — наружная и внутренняя.

При строительстве деревянных домов наиболее часто проводят однофазную электропроводку. Остальные типы выбираются в зависимости от проекта.

Основным этапом проведения линии электричества является монтаж наружной электропроводки. Она представляет собой прокладку кабеля от столба и его ввод в дом, то есть подключение его к линии. Эту работу необходимо доверять профессионалам, так как данное подключение должно быть зарегистрировано в отделении энергосбыта по месту расположения дома.

Также согласно новым требованиям, счётчики электроэнергии тоже относятся к наружной проводке. Они располагаются на фасаде дома, далее от счётчика проводится кабель к внутреннему электрощиту.

Непосредственно от столба линии передачи электроэнергии (ЛЭП) до дома проводят кабель, называющийся самонесущим изолированным проводом (СИП). Основным его преимуществом является то, что изоляционный слой кабеля не разрушается под воздействием солнечного света и осадков. Он может эксплуатироваться в любое время года.

Площадь сечения СИП не должна превышать 16 квадратных миллиметров, а сердцевина должна быть выполнена из алюминия. Этот кабель ведёт только до счётчика, а от него до автоматов в доме необходимо прокладывать только кабели с медной сердцевиной (НГ, ВВГ). Дело в том, что алюминиевые кабели запрещено вводить в дом по правилам электромонтажа. Также нельзя проводить кабели СИП по крыше или чердаку.

Для монтажа наружной проводки в деревянном доме используют следующие марки: СИП-3, СИП-2А и СИП-4. Пропускная способность данного кабеля достигается 63А. В зависимости от типа подключения может изменяться мощность, которую может передавать кабель. При наиболее распространённом в деревянных домах однофазном она равняется 14 кВт.

Кроме того, до начала работ необходимо подготовить:

Счётчик электроэнергии.
Устройство защитного отключения (УЗО).
Автоматические выключатели (автоматы).
Переходники «медь-алюминий».
Натяжители (анкерные зажимы).
Гофрированные шланги.

Автоматические выключатели бывают различных типов, например, отвечающим за освещение достаточно выдерживать силу тока в 16 ампер. Автомат, к которому будут подключаться розетки, может выдерживать 25 и 40 ампер. Анкерные зажимы помогают закрепить кабель СИП на наружной стене. Гофрированные шланги оберегают кабель от повреждения.

Также для монтажа наружной проводки вам необходимо подготовить металлическую трубку, через которую будет протянут кабель ввода, называющийся гильзой. Она предохраняет кабель от повреждения при осадке или деформации дома.

Существуют определённые нормы по подведению к дому электричества. Прежде всего при подключении необходимо соблюдать высоту кабеля над землёй, а также перед проведением работ необходимо провести разметку.

Согласно нормативам, над проезжей частью силовой кабель должен проходить на высоте 6 метров, а над пешеходными дорожками достаточно высоты 3.5 метров. Непосредственно на доме кабель закрепляется не ниже 2.75 метров.

Наружная проводка бывает двух типов:

Владельцы деревянных домов чаще всего подводят к дому силовой кабель воздушным путём, так как подземный способ более затратный по стоимости.

Для него используется другой тип кабеля – ВБбШв, в нём проходят медные жилы и бронированная защитная оболочка. Укладывают кабель в траншею, глубина которой достигает одного метра, а на самом дне выложена песчаная подушка.

Расход кабеля при таком проведении больше, так как его укладывают волной. При смещении почвы таким образом не происходит натяжение кабеля. Кабель засыпают песком или кирпичом. Это делается для того, чтобы предотвратить его повреждение.

Самый опасный, с точки зрения пожарных, участок — от наружной стены до щитка. Существует несколько способов, чтобы надёжно его защитить.

Уложить кабель внутри стальной трубы или гофры. Наиболее легко это сделать, чтобы расстояние от ввода через стену не слишком велико. Однако если при проведении кабеля необходимо будет миновать несколько углов, то протянуть его будет очень сложно.

На месте ввода можно установить автоматический выключатель на две полосы. Это очень удобно так как при перегрузках сети он будет срабатывать и предохранять остальные части проводки от перенапряжения. Также можно будет установить щиток на достаточном удалении от ввода в том месте, где вам это будет удобно. Однако в любом случае в дом кабель необходимо проводить через металлическую трубку.

Во время подключения возможно установить защиту и на столб, за это будет отдельно доплатить электрикам, которые будут осуществлять подключение. На столбе устанавливают автомат на выключение.

Как уже говорилось выше для проведения от столба к дому используют кабель с алюминиевой основой (СИП), но по нормам нельзя от столба сразу ввести его в дом. Внутренняя проводка делается только кабелем с медной основой.

Обычно смену типа кабеля проводят через щиток, в котором также устанавливают счётчик и дополнительную защиту в виде автоматов. Вывод из счётчика выполняется при помощи другого типа кабеля с медной сердцевиной (например, ВВГ). Именно его укладывают в гофрированную трубку, которая предохраняет его от повреждений.

Счётчик и автомат на наружной стене дома прячут в специальный бокс (он же щит) он предохраняет их от влаги и пыли. Такой бокс должен быть промаркирован, показатель его защиты должен быть не ниже IP-55.

Прежде чем выполнять работы по подключению, стоит проконсультироваться с электриками, которые будут отвечать за непосредственный монтаж. Они произведут необходимые замеры, а также сделают большую часть практических работ. Однако при заказе работ стоит договориться об оплате, так как очень редко работы по подключению делают бесплатно.

Кроме этого, после того как вы произведёте монтаж, необходимо зарегистрировать подключение к линии отделении «Энергосбыта» и получить номер лицевого счета. Это должен делать собственник дома, поэтому работы по подаче электропитания необходимо делать после оформления документов и регистрации права собственности.

ru-house.net

Наружная проводка в деревянном доме: монтаж, провода и материалы

Для строительства загородного дома основным материалом часто выбирается древесина. Помимо своих многочисленных положительных качеств у нее есть один недостаток. Это легковоспламеняющийся материал. В половине всех случаев возникновения пожара виновником становится электричество.

Чтобы наружная проводка была безопасной, ее необходимо монтировать в соответствии со всеми правилами и требованиями. В вопросе помогут разобраться советы профессиональных электриков. В этом случае произвести все работы получится своими руками.

Этапы проведения монтажа

Изучая, как сделать наружную проводку, необходимо рассмотреть все этапы процесса. Если хозяева дома желают выполнить всю работу самостоятельно, необходимо изучить все тонкости и подробности подобного монтажа.

Начальным этапом проведения наружных кабелей является составление проекта. На плане необходимо указать все элементы оборудования и коммуникаций, а также их расположение. Рассчитывается общая мощность сети.

Далее нужно правильно выбрать кабель. Для этого учитывают совокупную мощность системы. Также следует подобрать прочую электроаппаратуру, элементы для монтажа. После этого производится ввод запитки в дом, подключение автоматического выключателя, монтаж распределительного щитка и счетчика.

Кабель прокладывается по установленной трассе, выполняется его разводка по точкам. Подключаются светильники, их выключатели, розетки. Далее обязательно монтируется заземление и УЗО. После этого можно испытать систему.

Проектирование

Наружная проводка в деревянном доме требует правильного проектирования. Для этого необходимо начертить план строения с соответствующими размерами. Далее необходимо нанести на него все осветительные приборы, точки запитки и выключения. При этом указывается их максимальная мощность.

Подключение дворового освещения выполняется на отдельный автоматический выключатель. При отъезде хозяев можно будет оставлять свет на территории участка, выключая его в доме.

Выбирается способ прокладки коммуникаций, методы монтажа выключателей, светильников, диммеров и т. д. После этого необходимо просчитать их суммарную мощность. Для деревянного дома практически во всех случаях выбирается наружный тип прокладки кабеля. Это наиболее безопасный способ. При необходимости можно проконсультироваться у профессионального электрика.

Выбор кабеля

Кабель для наружной проводки должен быть медным. Сечение выбирают в соответствии с просчитанной ранее совокупной мощностью. Марка проводников может быть NYM или ВВГнг. Второй вариант будет дешевле, но первая разновидность предпочтительнее. Это связано с дополнительным слоем изоляции, которой обладает NYM-кабель. Также его удобно разделывать. Специалисты сходятся во мнении, что именно этот кабель для наружной проводки обеспечивает высокую степень защиты материалов от возгорания или пробития.

Алюминиевые провода отличаются дешевизной. Однако его сечение будет значительно больше, чем у медных разновидностей. Алюминий считается ломким материалом. Если проводник перегнуть, он может повредиться или переломиться. Поэтому для наружной проводки его лучше не использовать.

Кабель должен иметь три жилы. Две из них отводятся для «фазы» и «ноля», а третий – это заземление. Многие владельцы загородной недвижимости пренебрегают этим советом. Но в этом случае уровень безопасности будет ниже. Если будут применяться мощные прожектора для освещения участка, без заземления нельзя будет обойтись.

Подведение провода к дому

Наружная проводка требует правильно выбрать способ подведения проводника к постройке. Существует два варианта. Коммуникации от линии электропередачи могут быть подведены к дому воздушным или подземным путем.

В первом варианте работа будет выполняться быстро. Затраты на подведение коммуникаций в этом случае также будут минимальными. Кабель должен быть самонесущим. Он имеет разное сечение. Отличается также и количество его жил. Этот способ позволяет создать проводку менее долговечную. Внешний вид сети будет менее эстетичным.

Если хозяева решатся создать подземную проводку, потребуется уделить этому вопросу больше внимания. Процесс будет трудоемким и более затратным, чем предыдущий вариант. Зато эта проводка не будет портить общий вид участка, будет безопасной и долговечной. Для этих целей применяют силовой провод с медной жилой. Он будет проходить в траншее по каналу из специального защитного материала.

Подключение к щитку

После подведения провода к дому его нужно подключить в специальный щиток. Он может быть расположен на улице или внутри дома. Во втором варианте кабель проводят внутрь строения по металлической трубке.

Монтажная коробка для наружной проводки позволяет принимать и распределять между всеми потребителями поступающее электричество. Если дом большой, можно подводить коммуникации к специальному щитку. В нем будут находиться автоматические выключатели.

Щиток или монтажная коробка должны находиться в легкодоступном, защищенном от посторонних месте. Этот прибор не устанавливают во влажных помещениях. Если хозяева хотят установить щиток на улице, необходимо продумать его качественную защиту от осадков, несанкционированных проникновений. Предпочтительнее устанавливать щиток внутри помещения.

Выключатели и автоматы

В распределительном щитке устанавливаются специальные аппараты. Они будут автоматически выключать питание группы электрических потребителей при возникновении аварийной ситуации. Каждый выключатель для наружной проводки должен немного превышать по номинальной нагрузке суммарное значение группы потребителей. В этом случае при включении всех приборов в сеть одновременно автоматический выключатель не обесточит линию.

Если сеть в коттедже трехфазная, необходимо выбирать оборудование с соответствующими характеристиками. Для однофазной проводки приобретают однополюсный или двухполюсный автоматический выключатель.

Выключатели устанавливают после счетчика. Оборудование должно быть высокого качества. Следует отдавать предпочтение известным брендам. В этом случае можно ожидать высокой безопасности работы оборудования.

В частном доме или дачной постройке интересно смотрится такой вариант прокладывания кабелей, как ретро-проводка. В старину такой прием использовали практически во всех электрифицированных домах. Жилы кабеля перекручивались между собой. Для их соединения применялись керамические изоляторы.

Ныне такая проводка может быть обустроена в собственном доме для создания специфического декоративного эффекта. Это добавляет уюта зданию. Сегодня для создания такого типа коммуникаций в продаже представлены специальные кабели. Они могут быть покрыты тканью, бумагой или прочими декоративными материалами. Однако под ними обязательно применяются специальные огнеупорные материалы.

Для создания такого декоративного эффекта также представлены в продаже изоляторы для наружной проводки. Эту систему можно подключить самостоятельно.

Выбор материалов

Чтобы сделать ретро-проводку, необходимо подобрать соответствующие материалы. Существует два основных вида подключения по представленной методике. Первая предполагает применять специальные керамические изоляторы. Провод скручивается и подключается к таким роликам. Второй вариант предполагает приобретение специальных проводов, готовых к подключению.

В специализированных магазинах можно приобрести все необходимые материалы. Здесь можно купить изоляторы или ролики, разветвительные коробки и провод. Чтобы уменьшить затраты на выполнение монтажа, можно отдать предпочтение продукции отечественных брендов.

Популярностью сегодня пользуются винтажные материалы для наружной проводки компании «Гусев». Также можно приобрести продукцию зарубежных производителей «Сальвадор», «Бирони», «Виларис». Они также признаны надежными и качественными.

Создание ретро-проводки

Монтаж наружной проводки в винтажном стиле выполняется просто. Сначала необходимо свить в один жгут несколько одножильных проводов. Если заземления в доме нет, а мощные электроприборы не будут подключаться к сети, можно свить кабель из двух жил. При наличии заземления потребуется три провода.

На стене следует установить изоляторы. Для этого можно воспользоваться дрелью. Некоторые модели предусматривают установку при помощи клея. Перед соединением контактов к роликам (изоляторам) к ним необходимо подсоединить термоусаживаемый защитный элемент. Эта трубка должна совпадать по цвету с кабелем. В этом случае прочность установки будет выше.

Если приобретаются уже готовые для подключения жгуты, нужно проследить, чтобы все комплектующие были выполнены с учетом всех установленных стандартов. Провод должен иметь негорючую изоляцию, не иметь способности выделять дым при нагреве.

Закладка провода в каналы

Наружная проводка в деревянном доме может выполняться при помощи специальных декоративных коробов. При помощи этих изделий можно скрыть неблаговидные коммуникации.

Каналы выполнены из специального материала. Он препятствует образованию возгорания. Расцветка короба может быть самой разнообразной. Это позволяет подобрать изделия идентичного отделке тона. Короба применяют для стен с ровной поверхностью. Для строений из бруса эта методика не подойдет.

Защитные каналы могут просто закрывать уже проложенный кабель. Однако можно укладывать проводник и в специальные плинтуса. В этом случае кабель сначала заводится в защитный материал, а потом вся система устанавливается на отведенное для нее место. Такая методика подходит практически для любого типа интерьера. Каналы должны быть незаметными, сливаться с оттенком древесины.

Выключатели и осветители

Наружная проводка предполагает подключение розеток, выключателей и осветительных приборов на специальных металлических площадках. Это снижает вероятность возникновения пожара при коротком замыкании.

После того, как все провода будут подведены к соответствующим точкам запитки, следует смонтировать металлические площадки. На них устанавливают наружные розетки, выключатели. Лампы должны быть защищены от попадания влаги, иметь соответствующие плафоны.

После подключения всех элементов системы можно выполнить испытание. Сначала можно замерять сопротивление в сети при помощи мультиметра. Если все значения соответствуют норме, можно включить электрический ток. При определении исправности всех элементов цепи, можно полноценно эксплуатировать систему.

Рассмотрев, как подключается наружная проводка, каждый владелец собственного дома сможет произвести подобную процедуру самостоятельно.

fb.ru

Смотрите также

Кабель фрлс расшифровка
Характеристики кабель кспв
Прокол электрический для кабеля
Кабельный колодец для силовых кабелей
Токовые нагрузки на кабели и провода
Маркировка кабеля бирками согласно пуэ
Удельное сопротивление кабеля таблица
Как подключить пк к пк через кабель
Кабель для подключения
Пуэ расстояние между силовыми и слаботочными кабелями
Кабель под землей как проложить
