80 фото правильного выбора и применения

При проведении электромонтажных работ в квартире или загородном доме следует уделить большое внимание используемым материалам. В первую очередь необходимо правильно подобрать электрические провода. Выбираются они на основе нескольких факторов. Наиболее важным из них является их площадь сечения.

В этом обзоре подробно пошагово описано как выбрать сечение провода в зависимости от тока и мощности нагрузки в электросети. Грамотный подбор кабеля определяет надежность и долговечность работы электрической сети.

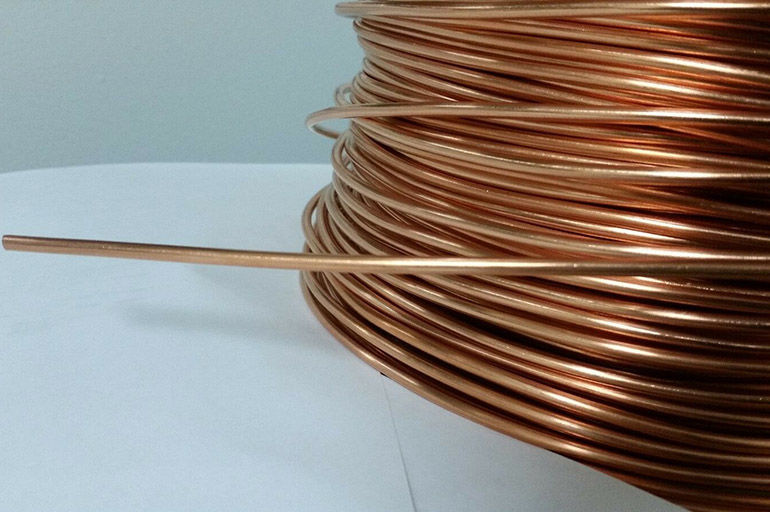

Выбор материала для электропроводки

Электрические провода для домашней проводки могут выпускаться из двух металлов: алюминия и меди. Эти металлы обладают своими достоинствами и недостатками.

Давайте рассмотрим свойства алюминия. Этот металл более легок, обладает меньшей массой, проводник дешевле изготовить из алюминия чем из меди. На этом его достоинства заканчиваются.

Алюминий обладает рядом недостатков. Он обладает практически в полтора раза большим удельным сопротивлением по сравнению с медью, поэтому алюминиевый провод требуется большего сечения по сравнению с медным проводом. Этот металл легко окисляется и поэтому он покрывается тонкой оксидной пленкой, которая не проводит ток. Из-за этой пленки может происходить опасный нагрев кабеля в месте его подсоединения.

Проводник из этого металла ломок и после нескольких сгибаний может сломаться. Это затрудняет ремонт электрической проводки.

Алюминий массово применялся много десятилетий назад, во времена советского союза. Его можно и сейчас встретить в старых квартирах. Действующие правила устройства электроустановок не рекомендуют использовать алюминий при обустройстве проводки и кабельных линий площадью сечения менее 16 квадратных миллиметров. То есть желательно всю домашнюю проводку делать из медных проводов.

Стоит отметить, что медь и алюминий не совместимы межу собой. Их нельзя вместе скручивать. Соединение этих двух металлов возможно только через железо. Это следует учесть при монтаже.

Выбор сечения проводника

Диаметр проводника определяется током и нагрузкой, которая будет с его помощью подключаться длительное время. Максимальный ток, поступающий в квартиру или частный дом определяет организация, оказывающая услуги по энергоснабжению.

Наиболее распространенная величина допустимого тока для квартир составляет 25 ампер. Соответственно домашняя проводка должна выдерживать такой ток. При этом для некоторых линий в квартире он может быть меньше. Например, для линий освещения можно выбрать более тонкий проводник.

Для организации силового питания используют более толстые проводники. Например, для подключения кондиционера или электроплиты проводят выделенную электролинию напрямую от электросчетчика. Потребляемый ток и мощность определяется паспортными данными оборудования.

При этом стоит учесть, что в обыкновенные бытовые розетки можно подключать нагрузку с силой тока не более 10 ампер. Для больших токов используют специальные розетки.

На вопрос о том, как рассчитать сечение провода есть очень простой ответ: 1 квадратный миллиметр медного провода рассчитан на 10 ампер, а аналогичное сечение алюминиевого проводника выдерживает ток 8 ампер. В характеристиках проводов указывается именно площадь его сечения, а не его диаметр.

Проверка площади сечения провода

Определившись с типом и диаметром проводника, при его покупке стоит проверить его характеристики. Это необходимо, так как производители уменьшают в целях экономии сечение медного провода и его изоляцию. При этом заявляется, что продукция соответствуют всем стандартам и выпущены по ГОСТу.

Продукцию такого качества наиболее часто можно встретить на строительных рынках, нежели в специализированных магазинах. Продают её по весьма привлекательным ценам. Для проверки кабеля можно воспользоваться микрометром или штангенциркулем, приобретя для этого небольшой отрезок кабеля или договорившись с продавцом о проверке.

Если такого инструмента нет, то можно намотать десяток витков очищенного провода на отвертку, измерить суммарную толщину линейкой и поделить полученное значение на число витков. Если кабель многожильный, то можно найти толщину одной жилы и произвести перемножение.

Определив диаметр провода, легко найти его площадь сечения. Площадь проводника равняется квадрату диаметра, деленного на 4 и умноженного на число пи, равного 3,14.

Можно воспользоваться более простой формулой: площадь сечения равняется квадрату диаметра (двойному произведению) умноженному на 0,785.

Площадь сечения увеличивается пропорционально квадрату диаметра и очень сильно растет с его увеличением: медный провод диаметром 1 мм обладает площадью сечения 0,785 мм2 и выдерживает ток 10 ампер, а провод диаметром 2 мм, обладает уже площадью сечения равной 3,14 мм2 и выдерживает ток 30 ампер.

Правильный подбор кабеля и его надежное соединение с другими элементами электропроводки является залогом пожарной безопасности помещения. Неправильный выбор проводки может привести к её перегреву и возгоранию.

Проводка служит долгие годы, поэтому не стоит на ней экономить. Для этого необходимо подобрать с небольшим запасом провода нужного сечения воспользовавшись таблицами или выполнив самостоятельный совсем несложный расчет.

Фото проводов разного сечения

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Виды электрических кабелей и проводов

Если вам нужно оборудование для прокладки и монтажа кабелей, то вы всегда можете его найти на сайте https://malien. ru.

Современные технологии позволяют изготавливать огромный ассортимент различной электропроводящей продукции.

Основные виды электрической проводки:

• сетевая — через неё передают информацию;
• силовая — для передачи тока.

Сетевые проводники бывают антенные и компьютерные.

Краткое содержимое статьи:

Выбор электропроводящей продукции

К выбору электропроводящей продукции нужно подходить очень ответственно. Лучше, если этим будет заниматься профессиональный электрик. При выборе учитывают условия эксплуатации, тип и вид монтирования, а также соответствие правилам устройства электроустановок.

Различные изделия имеют свою сферу использования. Кабельная продукция отличается количеством слоёв изоляции и защитным материалом. Покрытие — важная характеристика, определяющая условия применения проводки. Внутри всей кабельной продукции токопроводящие жилы различной толщины, от их величины зависит какое напряжение тока можно через них провести.

Вся кабельная продукция выпускается только с медными или алюминиевыми сердцевинами, так как это самые дешёвые металлы с низким сопротивлением.

Медная продукция надёжнее и имеет больший срок службы. Алюминиевая имеет стоимость ниже, но её не рекомендуется использовать для стационарной проводки.

Определить какие жилы у проводки можно по маркировке, начальная буква А значит жила алюминиевая, в остальных случаях медная.

Самыми распространенными видами электропроводящей продукции являются кабель и провод. Защитная оболочка кабеля состоит из нескольких слоёв изоляции. Каждая жила кабеля находится в своей отдельной оболочке. Кабель способен провести электрический ток напряжением несколько десятков тысяч вольт.

Типы силового кабеля

Можно выделить такие типы силовых кабелей:

• ВВГ
• NYM
• ВББШв

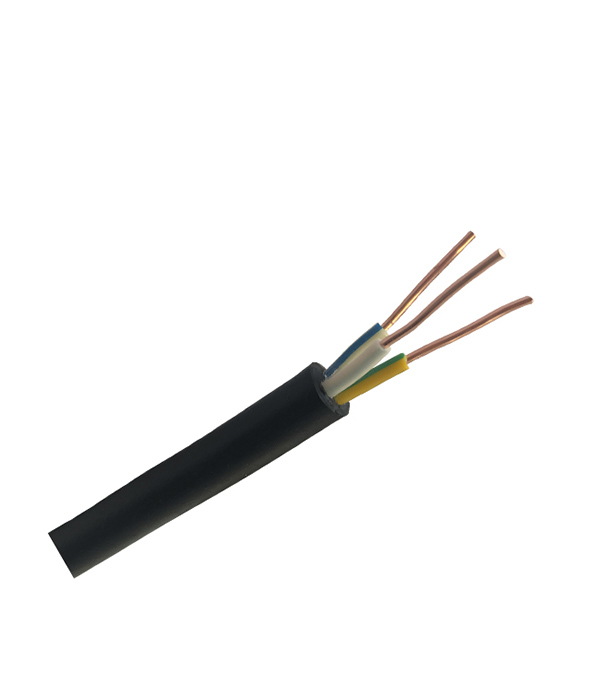

Кабель ВВГ

Способен передавать ток напряжением до 1кВ, с медными жилами и оболочками из ПВХ.

Наружная оболочка также из поливинилхлорида чёрного, иногда белого цвета. Внутри жилы различных цветов, для того, чтобы по общепринятым стандартам не перепутать ноль с фазой и «землей». Общие нормативы помогут при ремонте проводки.

Особенности ВВК:

• количество жил 1-5;
• монолитные или многопроволочные, последние более гибкие и прочные;
• сечение жил — от полутора до двухсот сорока миллиметров квадратных.

В домашнем обиходе используются проводники с сечением от полутора до шести миллиметров квадратных. Для подведения электричества к частному сектору применяют кабельные изделия с площадью сечения шестнадцать миллиметров квадратных.

При выборе нужного электрокабеля необходимо рассчитать сечение провода от мощности. Это можно сделать с помощью справочника по электрике. К найденной величине добавить запас 20-25%.

Правильно рассчитанное сечение электрического кабеля или провов — залог безопасности вашего жилища.

NYM

NYM — это импортный аналог ВВК. Его сердцевина всегда медная и многопроволочная. Идеальный вариант для поведения проводки в квартирах.

ВББШв

Наружная изоляция из стали, свинца или алюминия. Это даёт возможность прокладывать её под землёй, на воздухе, в канализационных отверстиях и трубах.

Типы проводов

В отличие от кабеля строение проводов намного проще. По ним проходит ток напряжением до 250 Вт. В зависимости от типа жил, покрытия и характеристик существует много видов проводов:

• ПБПП и ПУНП
• ППВ
• АПВ

ПБПП и ПУНП

ПБПП — провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.

Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.

ППВ

ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две — три монолитные жилы, их сечение 0,75 — 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.

Можно применять в температурных пределах от минус пятидесяти до плюс семидесяти градусов. Хорошо подходит для монтажа приборов с большой мощностью.

АПВ

АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).

Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.

Фото электрических кабелей и проводов
