схема соединения двойного провода, порядок действий

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам. Для этого стоит подключить люстру к двухклавишному выключателю.

• Инструменты для работы
• Провода в люстре
• Общее описание
  • Монтажные мероприятия
  • Прокладка кабеля
  • Распайка светильника
  • Распределительный бокс

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

• Индикатор напряжения для определения фазы.
• Отвёртки крестовая и шлицевая.
• Мультиметр для прозвонки цепей.
• Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).
• Распаечная коробка.
• Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

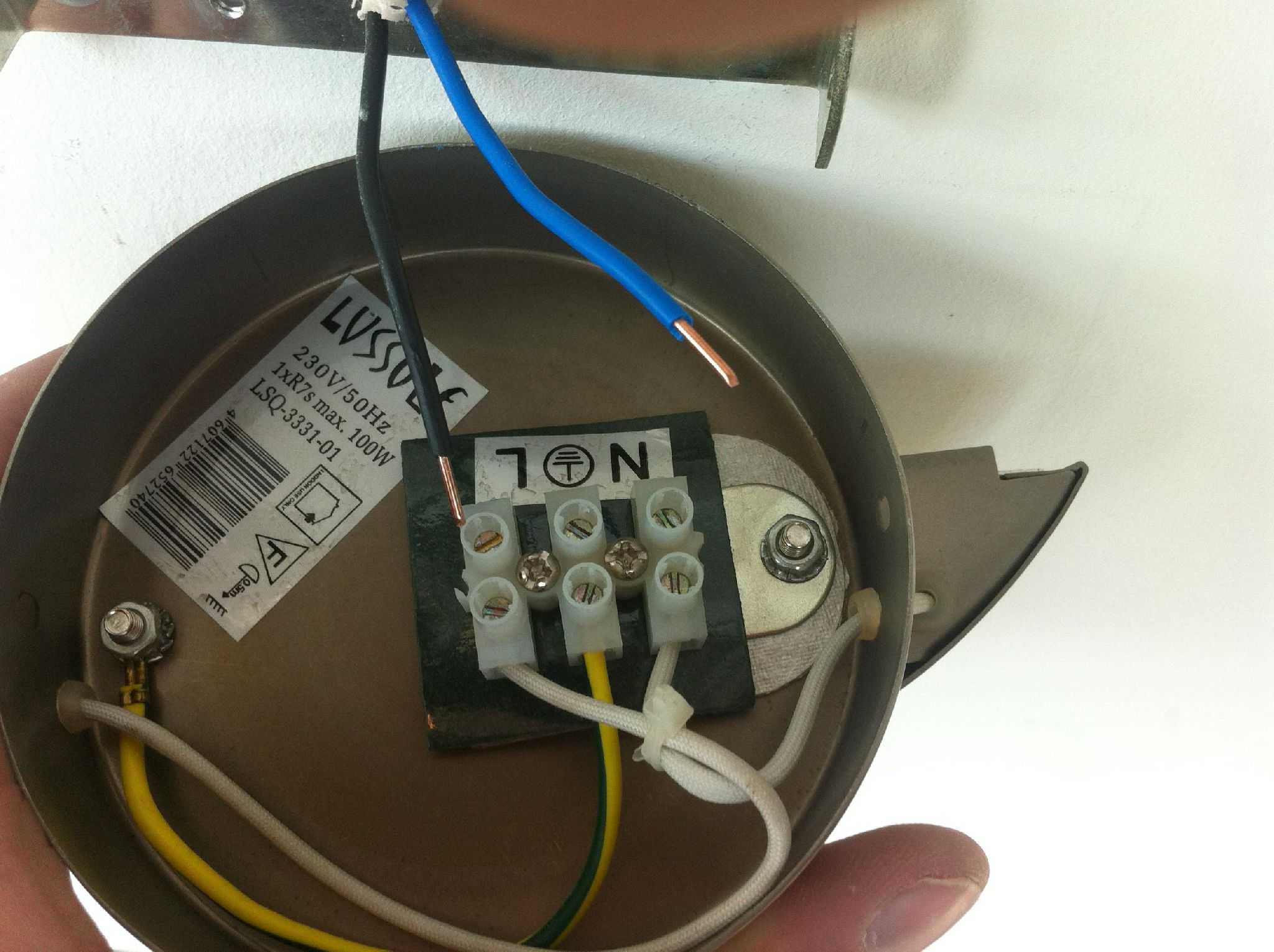

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

• Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
• Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.
• К одинарной жиле, маркированной N, подсоединяются нулевые провода.

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

• Загорание всех плафонов одновременно (для этого подойдёт электроарматура с одним действующим контактом). Если в схеме использовано только два провода, то это единственно возможный вариант без проведения дополнительных монтажных работ.
• Поочерёдное зажигание рожков. Нужен многокнопочный выключатель и трёхжильная проводка (не считая заземления). Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре.
• Наиболее сложным будет способ поочерёдного, группового или одновременного запуска освещения в светильнике с большим количеством ламп.

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы.

Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе.

Это можно совершить несколькими способами:

• Самым простым и распространённым методом является обычная скрутка. Нужно лишь зачистить кончики, скрутить их и заизолировать. Подобный вариант подходит для проводников, изготовленных из одинакового металла.
• Более надёжный контакт обеспечит пайка. Она применяется в помещениях, где предъявляются повышенные требования к безопасности (школы, детсады, больницы). Употребляется исключительно в сетях освещения. При больших нагрузках использование такого варианта запрещено.
• Для создания идеального контакта употребляется сварка. Этот тип соединения будет самым безопасным, но потребует определённых навыков работы с оборудованием.
• Проверенный десятилетиями применения, служащий свыше 20 лет способ гильзовой опрессовки.
• Использование клеммных зажимов также надёжно. Это самый молодой и быстрый вариант монтажа.

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

• Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
• Фаза от источника питания — с соответствующим концом, идущим к выключателю.
• Групповые шнуры со светильника — с отходящими от коммутационного устройства.
• Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

• Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
• Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Как подключить люстру: различные схемы и их особенности

Содержание статьи:
Как подключить люстру: вариант с включением одной клавишей
Подключение люстры на четыре и более проводов
Как подключить люстру с пультом: инструкция

Основная проблема всех современных осветительных приборов заключается в том, что большинство из них продается в разобранном виде – в коробке с электроприбором находится куча запчастей, которые перед установкой придется собрать воедино, что сделать в состоянии далеко не каждый человек. Мало того, прилагаемый к устройству сборочный чертеж непонятен даже профессиональным электрикам, но им это и не нужно, так как специалист в своем деле в состоянии разобраться с прибором и без чертежа. В общем, темой данной статьи будет ответ на вопрос, как подключить люстру – вместе с сайтом stroisovety.org мы разберемся с коммутацией проводов люстры и их подключением к сети квартирной электропроводки.

Как подключить люстру фото

Как подключить люстру: вариант с включением одной клавишей

Это самая простая схема, позволяющая решить вопрос, как подключить люстру к выключателю – она не предусматривает разделение ламп люстры на группы, и включение всех ламп этого осветительного прибора производится одновременно, единым нажатием на выключатель. В большинстве случаев она применяется для люстр с количеством ламп, не превышающим три штуки – если вместе с использованием такой люстры возникает необходимость регулирования освещенности, то наиболее правильным решением будет применение вместо выключателя диммера.

Технически этот вариант решения вопроса, как подключить люстру на три провода, выглядит следующим образом – для начала все три провода объединяем попарно и получаем стандартные два контакта (фаза и ноль). Перепутать что-либо здесь достаточно трудно, особенно если учесть, что каждый провод в паре имеет разный окрас – соединяем их по цветам, все черные в одну скрутку, а белые в другую. Теперь смотрим на то, что торчит из потолка – если там имеем двухжильный провод, то без разбора одну из жил подсоединяем к одной скрутке, а вторую к другой скрутке. Разводим их так, чтобы не было замыкания и идем проверять работоспособность люстры – если все лампы включаются при нажатии на клавишу выключателя, значит контакты можно изолировать, а люстру устанавливать окончательно.

Подключить люстру на двойной выключатель фото

Что делать, если из потолка свисают три жилы провода? Здесь придется немного разобраться и определить какая из жил является нулевой – как правило, такая проводка позволяет разделить все лампы люстры на две группы, поэтому один из проводов является нулем, а два других фазами, приходящими с выключателя. Определить ноль достаточно просто – нужно включить выключатель и потрогать провода пальцами. Шучу, не нужно этого делать! Для этого используется индикаторная отвертка, которая продается в магазинах за сущие копейки. Так вот, при прикосновении индикатором к фазе загорается лампочка, при прикосновении к нулю она не горит. Для подсоединения люстры в нашем случае понадобится тот провод, на котором индикатор не горит и любой из тех, на котором индикатор горит – третью (ненужную при такой схеме подключения) жилу нужно просто заизолировать. Дальше вопрос, как правильно подключить люстру, решается описанным выше способом.

Подключение люстры на четыре и более проводов

Люстры, в которых предусмотрена установка четырех и более осветительных элементов, принято подключать по так называемой групповой схеме, которая предусматривает разделение всех имеющихся ламп на две клавиши выключателя. То есть, если вам необходима слабая освещенность, вы включаете одну клавишу выключателя, и загорается пара лампочек, затем включаете вторую клавишу, и люстра загорается на полную мощность. В принципе, при правильной группировке осветительных элементов можно добиться даже целых три режима работы люстры, отличающихся друг от друга освещенностью. Чтобы проще было понять, о чем идет речь, приведу простой пример. Возьмем наиболее распространенный вариант – так называемую пятирожковую люстру, в конструкции которой предусмотрено пять осветительных элементов. Разбиваем эти пять элементов на две группы (2 и 3 лампы) – одну группу подключаем на одну клавишу, вторую, соответственно, на другую клавишу выключатели. Получается так – при включении, к примеру, правой клавиши выключателя загораются две лампы (1-й режим), при включении левой загораются 3 лампы (2-й режим, более яркий). И при включении двух клавиш одновременно получаем 3-й, самый мощный режим освещения.

Технически такая схема решения вопроса, как подключить пятирожковую люстру, выглядит немного сложнее, чем вариант с одной группой включения ламп, но принцип остается практически тем же самым. Сразу разделяем лампы по группам и, как и в первом случае, компонуем сначала две группы проводов. Соединяем их по цветам – черные к черным, а белые к белым. В итоге должно получиться четыре скрутки: две из них – это фаза и ноль первой группы, а две других – фаза и ноль второй группы. Теперь нам нужно объединить провода так, чтобы вышло три скрутки – нам нужен один общий ноль и две раздельные фазы, обеспечивающие питание первой и второй группы ламп. Здесь все просто – мы имеем две скрутки из белого провода и две из черного. Нужно объединить в одну скрутку какие-либо две из имеющихся – например белые. Это будет общий ноль.

Как подключить люстру к выключателю фото

Не стоит скручивать в одну скрутку провода разного цвета. Получится замыкание!

Получив три скрутки, останется дело за малым. Правильно подсоединить провода к трем жилам провода, выходящего из потолка. Принцип такой же, как и в случае с люстрой, в которой лампочки включаются одной клавишей выключателя – подаем питание (включаем выключатель) и с помощью отвертки определяем фазировку проводов. На двух жилах лампочка индикатора должна светиться – это фазы, которые мы подсоединяем к черным скруткам. Одну к одной, а другую к другой скрутке. Оставшийся ноль подключаем к третьей скрутке белого цвета, которая в силу большого количества проводов выглядит достаточно толстой. После проверки работоспособности люстры хорошенько изолируем провода и завершаем установку люстры креплением декоративной чашки.

В принципе все. Именно так выглядит решение вопроса, как подключить люстру на двойной выключатель – если разобраться, то этот процесс отнюдь не покажется сложным.

Как подключить люстру с пультом: инструкция

Здесь много рассказывать не буду, так как в большинстве случаев вопрос, как подключить светодиодную люстру с пультом, решается довольно просто – как правило, такие осветительные приборы реализуются в полностью собранном виде и оборудуются специальным клеммным разъемом на три провода. Два из них – это стандартные фаза и ноль, а третий – заземление, которое в старых проводках не предусматривается – именно поэтому зеленый или желтый проводок при подключении нужно попросту игнорировать. Обычно он располагается посередине клеммы, и практически все производители подобных люстр все контакты маркируют специальными символами. L(фаза), N(ноль), а третий значок в виде перевернутой буквы «Т» с несколькими рисочками разной длины под ним – это и есть заземление, которое нужно оставить в покое.

Как подключить люстру с пультом фото

Для тех, кому интересно, добавлю несколько слов об устройстве люстры с пультом управления – как правило, внутри нее можно найти два небольших блока (белый и черный). Коробочка черного цвета – это понижающий трансформатор, который преобразует стандартное для бытовой сети напряжение 220V в 12V, а вторая, белая коробка, это блок управления люстрой, который включает в себя приемник радиосигналов, посылаемых пультом дистанционного управления.

В принципе все, по поводу вопроса, как подключить люстру своими руками, больше сказать нечего. Единственное, что еще можно добавить, так это на счет скруток и их изоляции – провода необходимо соединять очень и очень плотно. Чем туже скрутка, тем меньше шансов, что она будет греться – именно по этой причине после того, как провода будут скручены вручную, их дополнительно обжимают плоскогубцами. Особое внимание нужно уделить изолированию проводов – нужно убедиться, что нет ни одного оголенного участка кабеля. Только после этого люстру, а вернее ту ее часть, где коммутируются провода, можно будет закрывать.

Автор статьи Александр Куликов
