Подключение освещения в современной квартире стало намного сложнее. Если раньше единственным источником света была люстра, то теперь в комнатах ставят дополнительные светильники, выделяют отдельные зоны и используют декоративную подсветку.

Кроме того, сейчас подключается много оборудования, что еще больше усложняет систему. Но при этом принципы прокладки проводки остались прежними, если разобраться в них, можно справиться с работой и самостоятельно.

Особенности современной электропроводки

Технологии развиваются быстро и за последние десятилетия они совершили качественный скачок, что отразилось и на проводке. Кроме того, требования к безопасности в наши дни стали на порядок жестче, что отражается на выборе оборудования и кабеля, экономить на этом нельзя. Также нужно учитывать еще несколько аспектов:

1. Рассчитывается ориентировочная нагрузка перед покупкой провода. Его надо брать с запасом, чтобы при подключении дополнительного оборудования не было перегрузок.
2. Подбираются УЗО, автоматы и другие элементы, которые обеспечивают безопасность. Обязательно делается заземление, без этого электроника может просто сгореть во время обычной грозы.

   Устройство защитного отключения (УЗО)
3. Необходимо продумать расположение и количество источников света, а также розеток и выключателей.

   Чем больше источников света в комнате, тем сложнее схема подключения.

4. Чаще всего используется несколько режимов освещения, чтобы создать комфортные условия для отдыха или работы.

Зачем нужна схема проводки

Без четкого плана разводки проводов по квартире не работает ни один профессионал. Когда монтаж проводится самостоятельно, значение проекта еще больше возрастает. Если все изначально сделано правильно, потом не придется портить отделку для прокладки дополнительных проводов или подключать удлинители, которые будут валяться под ногами. Тут надо соблюдать несколько рекомендаций:

1. Заранее продумываются все особенности эксплуатации каждой комнаты. Только после этого можно начинать составлять проект.
2. Центральным элементом является распределительный щиток, от него расходится вся проводка.
   Проектирование начинается с распределительного щитка.

3. За безопасность отвечают автоматы соответствующей мощности, количество рассчитывается отдельно для каждой квартиры.
4. От автоматов прокладываются кабели соответствующего сечения. Их подбирают с запасом, чтобы исключить перегрузки и перегрев.
5. Все разветвления делаются в специальных распределительных коробках. Их расположение также надо отмечать.
6. Подбираются надежные и безопасные выключатели и розетки. Определяется тип освещения, количество и примерное расположение оборудования в каждой комнате.

Группы электропроводки

Чтобы упростить поиск неисправностей и обеспечить надежность системы, схема проводки делится на 4 основные группы. Это удобно еще и тем, что в случае проблемы в какой-либо части не нужно полностью обесточивать квартиру, достаточно выключить один автомат.

Пример группировки на 3 х комнатной квартире.

Стационарное оборудование

Сюда входят приборы, которые при работе потребляют много электроэнергии. Чаще всего это стиральная и посудомоечные машины, водонагреватель и т.д. Лучше, если все подобное оборудование будет питаться от отдельного кабеля большого сечения. Это исключит перегрузки и защитит остальную сеть от повреждений.

Обычно эта линия подводится к санузлу или ванной и кухне. Но ограничений нет, можно прокладывать ее везде, где это необходимо. Особенно важно делать обособленную линию, если оборудование подключается напрямую к проводу или розетка находится в труднодоступном месте. Тогда при поломках можно быстро отключить подачу электричества.

Кухня

Сюда тоже чаще всего ведут отдельную линию, несмотря на то, что подведен надежный кабель под стационарное оборудование. Особенностью помещения является то, что в нем одновременно может работать сразу несколько потребителей электроэнергии. Например, миксер, мультиварка, чайник и т.д.

То есть, нагрузки на эту часть проводки неравномерны и сильно варьируются. Кроме того, важно продумать правильное расположение розеток, чтобы они были везде, где это потребуется. При этом необходимо соблюдать нормы безопасности и не располагать проводку близко к плите, а розетки и выключатели рядом с мойкой.

Пример проводки для современной кухни.

Читайте также

Как сделать кухонное освещение — расположение светильников



Освещение и электропитание в жилых помещениях

Количество линий зависит от нагрузки на проводку и количества осветительного оборудования, используемого в каждой комнате. Можно объединить два помещения, если там стоит по одной люстре и несколько розеток.

Если используется люстра, точечные источники освещения и подсветка, лучше разделить помещения, чтобы равномерно распределить нагрузку между ними. Даже если мощность оборудования невелика, но точек подключения много, не стоит объединять комнаты, так как это сильно усложнит схему.

Помещения с повышенной влажностью

В квартире это чаще всего ванная и санузел. Так как в этих помещениях условия эксплуатации сложные, надо выделить на них отдельную линию и соблюдать такие советы:

1. Распределительные коробки размещаются за пределами влажных помещений. Внутрь ванной вводится кабель, который не прерывается до места подключения к светильнику или розетке.
2. Выключатели подбираются со степенью защиты от влаги IP44 и выше. Розетки стоит выбирать с защитой от попадания брызг, чтобы исключить любые проблемы.

   Можно воспользоваться пластиковым защитным корпусом.

3. В ванной и туалете проводка должна быть трехжильной, с проводом заземления.

Ванная – помещение, требующее особого внимания при прокладке проводки.

Читайте также

Выбор освещения для ванной комнаты — какое лучше



Разводка электропроводки своими руками: от схемы до монтажа

Разводка света в квартире состоит из нескольких этапов. Каждый из них важен и любые нарушения могут принести много проблем и создать опасность для жильцов. Поэтому надо разобраться во всех особенностях процесса, чтобы организовать все правильно и не допустить ошибок.

Основные правила

Перед тем, как проектировать систему, следует изучить правила и придерживаться их при прокладке проводки и монтаже светильников и розеток. Все они прописаны в СНиП и другой нормативной документации.

При нарушениях придется переделывать работу, поэтому проще изначально сделать все правильно. Нужно помнить следующее:

1. Розетки располагаются на высоте от 50 до 80 см от уровня пола. Это обеспечивает удобство использования и предотвращает попадание воды на контакты при затоплении квартиры. Минимальное расстояние от труб и радиаторов отопления, электрических и газовых плит, других заземленных элементов – 50 см. Провод к розеткам должен идти снизу вверх.
2. Высота расположения выключателей обычно составляет от 60 до 150 см. Располагать их строит так, чтобы было удобно включать при входе в помещение. Проводку в этом случае следует подводить сверху вниз.

   Рекомендуемые стандарты для дверных проемов.

3. Нормой является одна розетка на площадь 6 кв. м. Для кухни число определяется индивидуально, все зависит от количества используемых приборов. Ставить розетки в туалете нельзя, для ванной используют влагозащищенные варианты, которые присоединяются через трансформатор.
4. Все важные элементы системы должны располагаться в местах с удобным доступом. Нельзя закрывать отделкой распределительные коробки.
5. Провод прокладывается только по вертикали или горизонтали. Нельзя срезать углы, это усложнит определение места прокладки кабеля впоследствии.

   Кабельную прокладку нужно пометить на проекте, это исключит повреждения электропроводки при монтаже картин и полок.

6. Изоляция провода, независимо от способа его прокладки, не должна соприкасаться с металлическими элементами конструкции.
7. При прокладке надо соблюдать определенные отступы. Для горизонтальных линий минимальное расстояние до потолка составляет 15 см, до балок и карнизов –
   от 5 до 10 см, от пола должно быть не менее 15 см. При вертикальной прокладке от проема окна или двери делается отступ от 10 см, если в помещении проходят газовые трубы, минимальное расстояние до них составляет 40 см.

   При составлении проекта надо учитывать требования к расположению кабеля и других элементов.

8. При прокладке нескольких кабелей между ними должно быть расстояние не менее 3 мм, если они крепятся без защитной гофры.

Читайте также

Какой провод выбрать для проводки в квартире



Расчет освещения

Для каждого помещения установлены нормы освещенности, которых следует придерживаться перед выбором светильников. Все достаточно просто, главное – помнить, что это нижний предел, лучше сделать свет ярче и использовать несколько режимов. Ориентироваться следует на такие показатели:

1. Жилые помещения и кухни – от 150 люксов на квадрат.
2. Детские комнаты – от 200 Лк.
3. Библиотеки и кабинеты – от 300 люксов.
4. Прихожие, санузлы, кладовые, ванные комнаты – от 75 Лк.

Для каждого помещения определяется норма освещенности в люксах.

Чтобы определить мощность светильников, надо умножить норму на площадь в квадратных метрах. Полученный результат и будет ориентиром. Его следует разделить на число источников света, чтобы определить характеристики, исходя из расположения и количества.

Читайте также

Как рассчитать необходимое количество люменов на квадратный метр помещения



Схема подключения

Проект готовится заранее, чтобы проводить работы строго по нему. Тут все зависит от особенностей квартиры, количества комнат, используемого осветительного и другого оборудования. Ниже даны несколько типовых схем, которые можно взять за основу.

Простейший вариант с минимальным количеством проводов, подобные сейчас почти не используются.Несложная схема для однокомнатной квартиры.Типовая современная схема для новых квартир.Один из вариантов проводки для двухкомнатной квартиры.

Разметка расположения проводки и подготовительные работы

Готовый проект используется как инструкция, что упрощает работу. Тут важно придерживаться простых правил:

1. На стенах наносятся линии там, где будут проложены провода. Они делаются по правилам, описанным выше.
2. Для розеток и выключателей делаются отверстия специальной коронкой. Детальное подключение выключателей описано в этой статье.
3. Под проводку надо выбить штробы перфоратором или прорезать болгаркой. Места прохода кабеля через стены просверливаются буром подходящего диаметра.

Штробление стен – самый тяжелый и грязный этап работы.

Читайте также

Варианты современного освещения в квартире



Монтирование проводки

После подготовки поверхностей можно приступать к монтажу и подсоединению всех элементов. Технология зависит от способа прокладки кабеля:

1. Если применяется открытый вариант, провод укладывают в специальных кабель-каналах или используют настенные крепления, на которые накручивают кабель в тканевой оплетке. Важно правильно расположить все элементы, соединения делать только в распределительных коробках, провода стыкуются за счет пайки или специальных клемм.
2. Скрытую проводку прокладывают в штробах, аккуратно фиксируя провода специальными держателями. Все соединения должны быть в распределительных коробках, делать их в стенах нельзя. Выравнивать поверхность можно только после окончания электромонтажных работ и проверки системы.

В видео говорится с чего начать самостоятельный монтаж электропроводки в доме.

Выбор правильной схемы обеспечит удобное и безопасное электрообеспечение квартиры. Особенно важно продумать освещение, так как оно может состоять из нескольких элементов и каждый надо подключать отдельно.

Проводка и схема подключения выключателя

Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия – замыкание и размыкание электрической цепи на пути к светильнику.

Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы устанавилваемых выключателей, а они бывают разными.

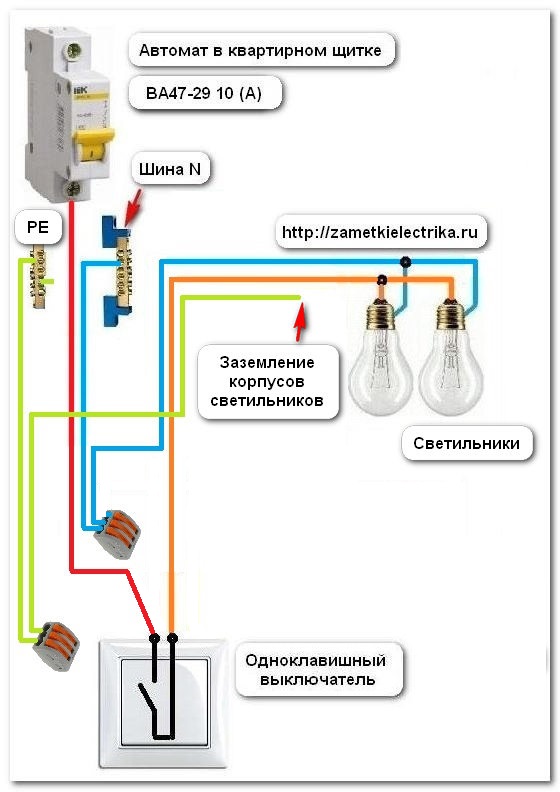

Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).



Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод – светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) – это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.



Двухклавишный выключатель, используется для управления сразу двумя группами освещения,  например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.



Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т. п.

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя – защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:





Чаще всего, освещение прокладывается трехжильным медным кабелем(проводом), сечением 1,5 мм.кв. марки ВВГ или NYM, с защитным автоматическим выключателем на 10A-16А. Для подавляющего большинства случаев, это оптимальный вариант построения схемы освещения, с учетом развития энергосберегающих технологий и активного внедрения их в бытовых светильниках, такой вариант электропроводки не потребует замены в течении всего срока своей службы.

Объяснение проводки 3-ходового переключателя — Академия MEP

Объяснение проводки 3-ходового переключателя. Как работают трехпозиционные выключатели света. В этой презентации мы научимся управлять светом с помощью трехпозиционного выключателя, что удобно при наличии двух и более входов в помещение или верхней и нижней лестничной клетке. Мы покажем несколько различных конфигураций проводки.

Чтобы посмотреть БЕСПЛАТНУЮ версию этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Объяснение проводки 3-позиционного переключателя

Предупреждение об электробезопасности

При работе с электричеством обязательно отключите питание на электрическом щите и наймите квалифицированного электрика для выполнения установки, если вы не уверены, что сможете выполнить эту работу безопасно. Электричество может убить.

3-позиционный переключатель для управления освещением или вентилятором

Как работают 3-позиционные переключатели освещения?

Если мы посмотрим на трехпозиционный переключатель, то увидим, что он имеет четыре клеммных винта. У нас есть два пассажирских терминала, которые обычно обозначаются светлым бронзовым или медным цветом, наземный терминал зеленого цвета и общий терминал часто темного цвета. 3-позиционный переключатель не будет иметь обозначения включения/выключения, которое можно найти на стандартных переключателях, так как любое положение может быть включено или выключено.

Внутри выключателя любой из контактных зажимов соединен с общим контактным зажимом, который может замыкать или размыкать цепь в зависимости от того, совпадают или нет положения других контактных зажимов переключателя. Это похоже на игру на концентрацию, когда вы переворачиваете две игральные карты, пытаясь совместить их. Когда два отдельных двухпозиционных переключателя совпадают на своих контактных проводах, загорается свет, когда они не совпадают, свет гаснет. Они могут сочетаться как с красным, так и с обоими черными, но не с черным/красным или красным/черным.

Две контактные клеммы могут быть на одной стороне переключателя или на противоположных сторонах переключателя в зависимости от производителя переключателя.

3-позиционный переключатель Пример № 1

В этой схеме у нас есть светильник между двумя переключателями.

Входящая электроэнергия будет подключаться к общей клемме переключателя №2. Затем мы прокладываем черный контактный провод от переключателя № 2 к переключателю № 1. То же самое проделываем с красным проводом. От общей клеммы на выключателе №1 подключаемся к свету. Подводим нулевой провод от источника питания и подключаем напрямую к светильнику. Также подводим провод заземления от электрощита и подключаем к каждому из выключателей.

3-позиционный выключатель света с выключенным светом.

Если мы снимем крышки выключателей и заглянем внутрь, то увидим, как работают эти трехпозиционные выключатели света. Внутри находится однополюсный двухпозиционный переключатель, который предоставляет каждому переключателю возможность подключения общей клеммы к красной или черной клемме для перемещения.

Когда оба переключателя находятся в разных конфигурациях, например, как показано ниже, у нас есть один общий переключатель, подключенный к черному контакту, а другой переключатель, подключенный к красному разъему. Если мы следим за питанием от источника, черный общий провод от электрощита соединяется с общей клеммой на выключателе №2, затем проходит через выключатель на черную контактную клемму, а затем на выключатель №1, где заканчивается тупиком.

3-ходовой переключатель Проводка с переключателями в противоположных положениях

Если мы переключим переключатель № 1 на черный провод, то загорится свет, поскольку электрическая цепь имеет полный путь через оба переключателя к свету.

Объяснение проводки трехпозиционного переключателя

Процесс включения и выключения света может происходить от любого переключателя, как показано здесь, теперь мы щелкаем переключателем № 2, чтобы разорвать электрическую цепь и выключить свет. Чтобы снова включить свет, у нас есть два варианта: мы можем переключить переключатель № 1 на красный терминал путешественника, чтобы он совпадал с переключателем № 2, или просто переключить переключатель № 2 обратно на черный терминал путешественника.

3-позиционный переключатель, пример #2

В зависимости от планировки помещения и места прокладки проводки существует несколько вариантов ее прокладки. Мы покажем, как подключить трехпозиционный переключатель, подключив оба переключателя перед светом.

Установит светильник и два выключателя. Черный горячий провод от источника питания подводим к общему выводу переключателя №2. Обратите внимание, что этот провод обычно черный, но ваш провод может быть другого цвета.

3-ходовой выключатель света Схема подключения

Затем мы протянем черный контактный провод от трехпозиционного переключателя № 2 к той же клемме переключателя № 1, это может быть от левой стороны переключателя к левой стороне другого переключателя. Затем мы устанавливаем розеточную коробку и прокладываем черный провод от темного винта с общей клеммой в нижней части выключателя № 2 к светильнику. Теперь у нас есть один полный путь от источника до самого света.

Затем мы устанавливаем красный контактный провод с правой стороны переключателя №1 на правую сторону переключателя №2. Это дает нам второй необязательный путь к свету через красные дорожные провода от черного горячего провода, подведенного к общей клемме.

Далее устанавливаем входящий белый нулевой провод, обычно белого цвета, и подключаем к светильнику. Затем устанавливаем зеленый провод заземления от нашего источника на клемму заземления розеток, а затем на каждую из клемм заземления на выключателях. Заземление обычно представляет собой изолированный зеленый провод или может быть оголенным медным проводом. В распределительной коробке светильников должно быть место для заземления.

У нас есть 4 проводных соединения на каждом выключателе. Два путешественника, один обычный и один наземный.

Когда мы включаем питание и оба переключателя имеют одну и ту же контактную клемму, подключенную к общему, тогда загорится свет, как показано выше, где оба черных контактных провода находятся в одном и том же положении. Это могут быть либо оба черных, либо оба красных путешественника в одной и той же позиции.

Схема подключения 3-ходового выключателя освещения

Когда один из выключателей переключается так, что нет соответствующего бегущего провода, который обеспечивает полный путь к горячему общему проводу, свет гаснет, как показано здесь, при этом выключатель № 1 выключается. Трехпозиционный переключатель не указывает, что свет горит, когда переключатель находится в верхнем положении, и выключается, когда он находится в нижнем положении. Включение или выключение света определяется наличием соответствующей пары контактных проводов, обеспечивающих полный путь питания к фонарю.

Внутри 3-позиционного переключателя

Если мы заглянем внутрь, то увидим, что каждый переключатель имеет один полюс и двойной ход, а это означает, что у переключателя есть два варианта: подключить общий провод к клемме № 1 или 2.

Когда оба переключателя находятся на одной клемме для пассажиров, как показано здесь, питание проходит к свету. Если какой-либо из переключателей изменит положение, свет погаснет. Электроэнергия поступает через черный общий провод, подключенный к выключателю № 2, и использует красный провод для достижения клеммы № 2 выключателя № 1, где она проходит через общий провод к свету, образуя полную цепь.

Пример лестничной клетки

Сначала мы устанавливаем светильник над лестничной клеткой и устанавливаем выключатель вверху и внизу лестничной клетки. Подводим питание черным проводом и подключаем к общей клемме выключателя №1.

3-позиционный переключатель на лестничной клетке

От переключателя №1 прокладываем черный контактный провод к клемме контактного провода переключателя №2, а от общего провода на переключателе №2 прокладываем черный провод к светильнику. Затем мы прокладываем красный второй контактный провод от переключателя №1 к переключателю №2. Устанавливаем нулевой провод от электрощита к светильнику. Наконец, мы обеспечиваем зеленый изолированный заземляющий провод от панели к каждому выключателю света.

3-позиционный выключатель света

Схема подключения выключателя света Полное руководство и бесплатные шаблоны

Знания

Знайте все о схеме подключения выключателя света

Хотите нарисовать схемы подключения переключателей?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

В этой статье мы предлагаем около полезные шаблоны проводки выключателя света для бесплатного использования , а также ввести типовые символы проводки в световую проводку для дальнейшего использования. Если вы мало знаете о схеме выключателя света, мы предлагаем базовую информацию о выключателях света для быстрого просмотра. Прочтите сейчас!

Схемы подключения выключателя света [Скачать бесплатно]

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными. Вы можете использовать бесплатные шаблоны и редактировать их самостоятельно.

Подключение однополюсного выключателя

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету. На свету к клемме подключаются и белый, и черный провода.

Источник: www.do-it-yourself-help.com

Схема подключения одного выключателя света

Вы должны понимать, как подключить схему подключения одного выключателя света при подключении выключателя света. Одиночные выключатели света, соединенные последовательно. Это означает, что когда один выключатель света в цепи включен, каждый выключатель света также будет включен. Но когда один выключатель света выключается, все выключатели света в цепи тоже будут выключены. Итак, если у вас есть четыре выключателя света в цепи, каждый из них будет управлять четырьмя выключателями света.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Проводка Два выключателя и две лампочки

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Источник: www.do-it-yourself-help.com

Схема подключения двухходового переключателя

Схема подключения 2-позиционного переключателя изображает проводку, которая позволяет подключать входящие и исходящие цепи таким образом, чтобы их можно было включать и выключать с любого конца. Двусторонняя коммутация обычно осуществляется между двусторонней радиосвязью и передатчиком/приемником. Эта схема — быстрый способ показать вам, как работает двухпозиционный переключатель.

Подключение нескольких выключателей света

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Источник: www.do-it-yourself-help.com

Схема подключения 3-ходового переключателя

Схема подключения трехходового выключателя представляет собой электрическую схему трехходового выключателя или трехходового автоматического выключателя. 3-позиционные переключатели управляют освещением, таким как настенные светильники, потолочные вентиляторы и комнатное освещение. Он может переключать электрические приборы, такие как кофеварки или обогреватели. Эти переключатели работают с трехштырьковой вилкой и могут иметь замочную скважину. Обычно они состоят из двух клавишных переключателей и центральной кнопки. Некоторые переключатели имеют одно положение вместо двух тумблерных переключателей.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Изучите символы электрической схемы выключателя света

Многие символы схем подключения можно выбрать для использования при создании схем подключения выключателей света. И на электрической схеме для всего этого всегда есть свои строгие правила обозначения. Таким образом, важно изучить их значения и использование, прежде чем использовать их, и вы можете щелкнуть и изучить символы схемы подключения здесь.

Создайте схему подключения света с помощью EdrawMax Diagram Maker [видеоурок]

Очень важно правильно подключить выключатель света . Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете. И вот он!

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать электрическую схему выключателя света! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

Программное обеспечение EdrawMax Wiring Diagram — это лучшее простое в использовании программное обеспечение, которое используется для создания схем. EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования. Вы можете легко разработать свою диаграмму, потому что программное обеспечение предоставляет вам все функции, которых вам будет достаточно при создании диаграмм. EdrawMax бесплатен для первоначального проектирования диаграммы, но если вы хотите более тщательно подготовить свою диаграмму, лучше выбрать ценовой вариант программного обеспечения.

Посмотрите это видео, чтобы узнать, как легко нарисовать электрическую схему выключателя света!

[Бонус] Узнайте больше о выключателе света — быстрое обучение

Совет 1: Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой. Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только включают или выключают устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. Д. Но выключатель света был изобретен для включения или выключения домашнего освещения, и они являются настенными выключателями.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

Если вы хотите использовать эффективный инструмент для создания схемы соединений, попробуйте это!

Все в одном инструменте для создания диаграмм

EdrawMax

Программное обеспечение для создания электрических схем EdrawMax >>

• Предлагайте готовые шаблоны для создания диаграмм из выключатель света, проводка генератора, проводка потолочного вентилятора, проводка дома, проводка дверного звонка или другие схемы без особых усилий

• Импорт и экспорт карт чертежей в файлы различных форматов, например Visio.

• Кроссплатформенная поддержка — (Windows, Mac, Linux, Интернет)

Совет 2: Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. д., он включает свет. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света. Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.
