Замена электропроводки в квартире – как заменить проводку своими руками

Инженерные коммуникации в старых многоквартирных домах все чаще сегодня после 20–40 лет эксплуатации выходят из строя. И если поменять трубы не так сложно, то с внутриквартирной электросетью все гораздо сложнее. В подобной ситуации замена электропроводки в квартире часто превращается в проблему. Не зря делать это рекомендуется при капитальном ремонте жилища, так как по-быстрому здесь что-либо подремонтировать и подлатать не получится. Электрическую проводку нередко приходится перекладывать полностью.

Содержание

  1. Постановка вопроса
  2. Что нужно сделать
  • Подготовка материалов
  • Этапы работ
  • Меры безопасности
  • Заключение
  • Постановка вопроса

    Если дом старый и возрастом более 30-ти лет, то электропроводку в квартире менять надо в обязательном порядке и как можно скорее. В советские годы вся она делалась из алюминиевых проводов и по схеме TN-C (с глухозаземленной нейтралью). Такой вариант был наиболее дешев и прост в исполнении, его и применяли повсеместно.

    Но со временем выяснилось, что находящиеся под постоянным напряжением ~220 В алюминиевые жилы постепенно деградируют и становятся хрупкими. Как неизбежное следствие – замыкания и пожары.

    Плюс сама по себе схема заземления TN-C не слишком практична в плане безопасности. При обрыве PEN проводника защита от поражения током в такой сети фактически прекращает свое существование. Поэтому при первой возможности или при капремонте в квартире подобную проводку следует полностью менять. Причем замене подлежат не только электропровода, но также распределительный щиток и выключатели с розетками.

    Варианты прокладки электропроводки

    Что нужно сделать для замены

    Чтобы заменить электрическую проводку в квартире, необходимо:

    1. Разработать проект и схему разводки проводов.
    2. Демонтировать старую сеть.
    3. Проложить новые электропровода (открытым либо закрытым способом).
    4. Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
    5. Смонтировать распределительный щит с защитой.
    6. Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

    Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

    Разработка схемы

    Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п.
    Основной момент здесь – это общая потребляемая мощность.

    Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

    Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт.

    Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

    Схема электропроводки в квартире

    Согласование

    Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

    Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

    Прокладка электропроводки

    Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

    Схема размещения розеток для кухонной техники

    Подготовка материалов

    При выборе для внутриквартирного электромонтажа медных проводов по сечению рекомендуется ориентироваться на следующие нормы:

    1. Для электроплиты и других подобных мощных потребителей нужны жилы в 6 мм2 (автомат на линии – 32–40 А).
    2. Для розеток и под бытовой кондиционер требуется 2,5 мм2 (автомат 16–20 А).
    3. Для групп освещения хватит 1,5 мм2 (автомат 10–16 А).

    Розетки рекомендуется устанавливать из расчета одну на 6 квадратов жилой площади в комнате. Если после автоматического выключателя ставится еще УЗО, то оно должно превосходить автомат по амперам на 10–20%. Кабель лучше всего взять ВВГ, ПВС либо NYM.

    Виды кабеля для электропроводки

    Если от щитка до каждой розетки прокидывать отдельный провод, то общий их метраж в создаваемой электросети выйдет огромным. Обычно в квартире устанавливают распределительные коробки для электропроводки и разводку делают по группам. Этот вариант дешевле и кабель-каналы требует меньшего размера.

    Схема размещения электроприборов в зале

    Этапы работ

    Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

    Как спрятать кабеля без штробления стен

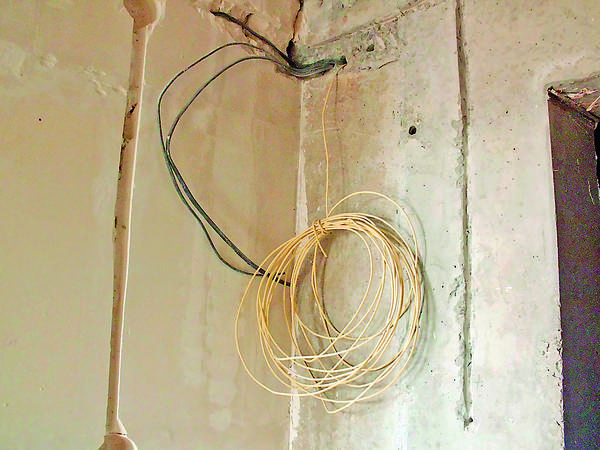

    Демонтаж старой проводки

    Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

    Разметка и подготовка стен в квартире

    Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

    Разметка стен для прокладки электропроводки

    Прокладка электропроводки

    Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

    Размещение электроприборов в коридоре

    Установка защитных систем

    Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

    Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

    Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

    Схема подключения системы безопасности в квартире

    Подключение к щитку

    Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

    Меры безопасности

    Полная замена электрических проводов – дело достаточно сложное и трудоемкое, но вполне реализуемое своими руками. Главное не забывать о мерах безопасности. Все работы следует производить только после полного обесточивания электросети и инструментом с прорезиненными ручками.

    Разметка для размещения электроприборов в ванной комнате

    Заключение

    Для самостоятельной замены проводки в городской квартире из инструментов потребуются пассатижи, отвертка и перфоратор для штробления стен. Если есть опыт работы с ними, то особых сложностей возникнуть не должно. Главные ошибки обычно допускаются при подготовке электропроекта, а не на этапе монтажа. Поэтому проектирование с расчетами защиты и толщин проводов стоит заказать у специалистов. А вот большую часть электромонтажных работ вполне можно выполнить самому, немного сэкономив на квартирном ремонте.

    Смотрите также видео о

    Читайте про другие наши материалы:

    Проводка в квартире от щитка своими руками

    Ссылка на статью успешно отправлена!

    Отправим материал вам на e-mail

    Дом должен быть уютным, чистым и безопасным. Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм. Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

    Проводка в квартире от щитка своими руками

    Содержание статьи

    Видео: схема электропроводки в квартире



    План

    Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку. На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

    Пример схемы электрики на квартиру

    На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

    • Свет в кухне, коридоре, жилых комнатах.
    • Свет в туалете и ванной комнате.
    • Электропитание розеток в жилых комнатах и коридоре.
    • Электропитание розеток на кухне.
    • Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

    Распределение автоматов по функциональным группам электроприборов

    Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

    Расчет нагрузок на электропроводку

    Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

    Методы монтажа

    Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

    Различные варианты прокладки кабеля

    Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

    Штробление стен под электропроводку

    Еще тут есть такие правила:

    1. Провода необходимо укладывать строго перпендикулярно.
    2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
    3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
    4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

    Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

    Открытый способ прокладки электропроводки

    Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

    Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

    Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

    Электрический щит в подъезде дома

    Схема разводки проводов из квартирного щитка

    Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

    Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

    Разметка проводки с рекомендациями

    Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

    Устройство гнезда под подрозетник

    Устройство штробы под проводку

    Подведение кабеля к гнезду

    Готовая скрытая проводка

    Статья по теме:

    Автоматы, провода, безопасность

    Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

    Используем автоматы на каждую группу потребителей

    Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

    Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

    Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

    Шина для подключения к автомату всех точек

    Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

    Для квартиры или любого другого жилого помещения используют медные изолированные провода.

    Используем только медные провода

    Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

    Правила безопасности:

    • Перед монтажом проводки нужно отключить электричество.
    • Нельзя прокладывать кабель, когда он находится под напряжением.
    • Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
    • Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

    Выводы

    Проводка в квартире от щитка своими руками – дело ответственное, его нужно осуществлять только после предварительной теоретической подготовки и желательно – консультации электрика. В этом деле важно делать все четко и правильно и придерживаться техники безопасности.

    Видео-урок о секретах сборки электрощита и выбора автоматов



    Экономьте время: отборные статьи каждую неделю по почте

    Категория: "Электропроводка в квартире своими руками"

    Главная | Электропроводка в квартире своими руками

    Часть 7. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 7. Расчет освещения квартиры. В 6 части инструкции электропроводка в квартире своими руками мы говорили о том, каким образом розетки разбиваться на группы. Прежде чем мы начнем аналогичный разбор осветительной части, нужно выполнить такую важную подготовительную часть как расчет освещенности. Данный расчет является фундаментом осветительной части жилого помещения, полагаясь ...

    Узнать больше » Часть 6. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 6. Деление розеток квартиры на группы. Для того, что бы 6 часть руководства электропроводка в квартире своими руками пошаговая инструкция была максимально простой и понятной, забежим немного вперед. Поверхностно затронем темы, которые будут детально разбираться в следующих частях. Прежде чаем начать, отвечу на главный вопрос, логично возникающий у многих читателей. Зачем ...

    Узнать больше » Часть 5. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 5. План расположение отдельных розеток и электрических выводов для электробытовой техники. В третьей части инструкции мы говорили о розетках и их расположении в квартире, но как вы помните не все из них мы рассмотрели. Некоторые бытовые устройства были отнесены к отдельной группе электроприборов, именно этой группе и будет посвящена 5 часть руководства электропроводка ...

    Узнать больше » Часть 4. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 4. План расположения элементов освещения. В предыдущих частях руководства электропроводка в квартире своими руками пошаговая инструкция мы подробно разобрали темы: Что такое схема электропроводки и зачем она нужна? 1 часть. С чего начинается грамотная электропроводка. Как и зачем делать план расстановки мебели? 2 часть. Как самостоятельно сделать грамотное распределение ...

    Узнать больше » Часть 3. Электропроводка в квартире своими руками пошаговая инструкция.

    Этап 1. Часть 3. План расположение розеток. Во второй части руководства электропроводка в квартире своими руками пошаговая инструкция мы разобрали стандартную расстановку мебели и бытовой техники на примере жилой однокомнатной квартиры. В третьей части опираясь на вышеупомянутый (в 1 и 2 частях) пример мы разберем в каких местах следует располагать розетки и сколько штук в каждом ...

    Узнать больше » Часть 2. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 2. Планируем расстановку мебели и бытовой техники. В первой части руководства электропроводка своими руками пошаговая инструкция, мы поговорили о том, что такое схема электропроводки квартиры и для чего она нужна. На этом этапе, добавим в наш пример мебель, а также различного рода бытовую технику и электронику стандартную для каждой квартиры. Если вы хотите выполнить ...

    Узнать больше » Часть 1. Электропроводка в квартире своими руками пошаговая инструкция

    Этап 1. Часть 1. Схема электропроводки квартиры. Реально ли в принципе обычному не подготовленному человеку выполнить электропроводку квартиры своими руками под ключ? Отвечаю. Если вы не патологический лентяй, то однозначно да. В данной статье представлена одна из частей практического пособия к выполнению, электропроводка в квартире своими руками пошаговая инструкция, с детальными . ..

    Узнать больше »

    Электропроводка в квартире своими руками

    Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

    Составляем схему электропроводки в квартире

    Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

    Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

    1. Чертим общий план квартиры, помечаем расположение окон и дверей.

    2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

    3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

    4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

    5. В итоге мы получили силовую часть схемы электрики в квартире.

    6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

    7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

    Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.


    Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

    Нормы и стандарты, которые нужно учесть при прокладке проводов

    По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

    Составляя схему проводки в квартире, не забывайте о стандартах:

    Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

     Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

    Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

     Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

    Провода к выключателям ведутся сверху, а к розеткам – снизу.

     Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

    В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

    Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

    Существует 3 наиболее распространенные схемы:
    1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

    2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

    3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

    Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

    Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

    Например, можно выделить в отдельные линии:
    1) освещение жилых комнат;
    2) освещение кухни и коридора;
    3) электроснабжение кухни и коридора;
    4) электроплиту, бойлер и другие мощные приборы;
    5) электроснабжение жилых комнат;
    6)электроснабжение и освещение санузла.

    Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

    Выбор проводов и фурнитуры

    Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

    Наиболее востребованы на сегодня два типа:
    1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

    Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
    Минусы: высокая цена.

    2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.


    Плюсы: доступная стоимость
    Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

    А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

    Помимо проводов, понадобится и фурнитура:
    • Розетки и выключатели (оптимальный вариант – скрытого типа).
    • Клеммные колодки.
    • Распределительные коробки с защитой от возгорания.
    • Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

    Как провести проводку в квартире своими руками

    Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
    • Обустройство пола и потолков - подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

    • Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

    • Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

    • Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

    В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

    Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
    1. На составленной схеме электропроводки разносится трасса прокладки штроб.


    2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.


    3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.


    4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.


    5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.


    6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.


    7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

    Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

    И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

    план проводки в квартире и частном доме своими руками

    Еще на этапе строительства и отделки дома или квартиры стоит задуматься о расположении кабелей для питания оборудования. Для этого заранее составляется схема электропроводки.

    Основные отличия современной проводки

    В конце прошлого столетия нынешние домашние технологии совершили значительные прорывы. В дополнение к телевизорам, компьютерам, системам безопасности и видеокамерам для наблюдения, в доме теперь находятся мощные приборы и средства беспроводной связи. Из-за этого, хотя принцип действия оборудования не изменился, прокладка проводов стала более сложной.

    Электропроводка

    Трудности возникают с начальной стадии создания проекта. Чтобы правильно нарисовать схему электропроводки в доме, нужно заранее рассчитать мощность всех приборов-потребителей. В то же время необходимо учитывать и освещение на всей площади квартиры или дома.

    Если не планировать расположение кабелей заранее, то впоследствии они будут тянуться вдоль пола или виснуть на поверхности стены. При хорошем раскладе их можно скрыть под плинтусом.

    В дополнение к большому количеству более мощных современных устройств появилось еще одно отличие: совместно с сетью электропитания, всегда есть слаботочная система, которая уже давно включает в себя линии для подключения телефона, телевизора и компьютера к общей сети.

    Обе системы (питания и слаботочная) не могут быть разделены, потому что все приборы питаются от 220 В.

    Низковольтная цепь включает в себя три сети: компьютер, телефон и телевидение. Каждая из них имеет свои провода и вспомогательные устройства.

    Число работающих в один момент времени приборов также стало больше. Если раньше было достаточно установить люстру в вестибюле, то теперь система освещения, используемая многими людьми, включает в себя прожекторы и освещение в дополнение к люстре.

    Из-за увеличения мощности старые кабели больше не применяются, а размер распределительной платы значительно увеличился.

    Схема подключения проводки

    Для чего нужна схема разводки электричества

    Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

    При создании схемы требуется брать во внимание следующие факторы:

    • Автоматическая защита установлена ​​в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
    • Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
    • Выключатели с контактами хорошего качества и безопасным корпусом.
    • Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
    • Счетчик обычно располагается сразу после места установки автомата.

    Подбор плана под жилую площадь

    Схема проводки для частного дома, квартиры и дачи будет отличаться.

    Схемы электропроводки в частном доме своими руками

    Будущие монтажные схемы основаны на плане частного дома. Электрическая схема состоит из электрической и монтажной частей. Основные элементы схематично нарисованы «для себя».

    Основными элементами этой сети являются:

    • Провода.
    • Розетки.
    • Выключатели.
    • Счетчики.
    • Предохранители и реле.
    • Распределительные коробки.
    • Вход внешнего шнура питания.
    • УЗО.
    • Точки подключения для мощных приборов.
    • Потолочное и настенное освещение.

    Начало в схеме берется бытовой от электрических щитов, к которым подходят линии электропередачи (обычно по воздуху), которые подает одно- или трехфазный ток снаружи.

    Проводка в частном доме

    Схема разводки электропроводки в квартире с примерами

    Проектирование электропроводки в квартире на самом деле ничем не отличается от той же работы, выполненной в частном доме. При разработке схем электропроводки в квартире следует учитывать те же правила и положения. Разница заключается только в том, что в большинстве современных квартир распределительный щит установлен на месте входа. Он оснащен счетчиками электроэнергии и необходимым модульным оборудованием: главными и фазовыми выключателями. Внутренние кабели в квартире также присутствуют, но в некоторых случаях должны быть заменены или установлены с нуля. Также в однокомнатной квартире весь процесс будет существенно более простым.

    В старых многоэтажных зданиях этот вид работ необходим, если электропроводка не соответствует современным требованиям, а в новых постройках обычно продают квартиры без внутренней сети. Во всех этих случаях принципиальная схема проводов в квартире должна быть нарисована для последующей установки.

    Электропроводка в квартире

    Дачный дом

    Конструкция провода для загородных домов также следует общим правилам. Однако, поскольку эти объекты недвижимости не являются постоянными резиденциями, разработка концепции внутреннего провода имеет свои нюансы, которые можно резюмировать следующим образом:

    • Загородные дома обычно расположены за пределами города. Шнуры питания в этой области имеют свои особенности. По сути, они были отлажены десятилетия назад и не предназначены для текущих уровней нагрузки. В результате источник питания прерывается, а сетевое напряжение резко возрастает или падает. Включение регулятора напряжения и надежного быстродействующего автоматического выключателя в электрическую схему позволяет устранить негативные последствия, вызванные такими факторами.
    • Другой характеристикой загородного дома, которую необходимо учитывать при составлении схемы электропроводки, является временное проживание владельца. В большинстве случаев коттедж используется летом, а зимой закрыт. В это время провода и контакты будут сильно окислены, что приведет к поломке проводки. Поэтому на летних виллах рекомендуется проектировать открытую проводку, поскольку ее легче ремонтировать в случае поломки.

    Во всем остальном проект электропроводки для дачи не отличается от той же схемы для квартиры или особняка, но он намного проще из-за небольшого размера здания и небольшого количества приборов.

    Укладка кабеля в загородном доме

    Расположение и установка крупных бытовых приборов и мебели

    Когда проводка в сети разделена на несколько отдельных цепей, легче управлять энергосистемой. Если в какой-либо группе произошла авария или неисправность, можно отключить ее, пока все остальные линии продолжают работать.

    Как правило, проводка делится на четыре цепи: стационарное оборудование, кухня, туалет и ванная, а также освещение.

    Бытовая техника

    Если какое-либо оборудование в стационарных установках и мощных приборах выходит из строя, нужно отключить только одну линию, заменить устройство, а затем снова подключить питание к линии. В этом случае вся квартира не лишится питания. Как правило, в мощном стационарном устройстве соединение с разъемом находится в труднодоступном месте, поэтому отсоединить всю линию легче, чем отключить устройство от разъема.

    Кухонная линия

    Эта линия имеет максимальную нагрузку. Сеть должна выдерживать около шести устройств, даже если все устройства включены в один момент времени. Это может быть холодильник, плита, посудомоечная машина, микроволновая печь, вытяжка или тостер.

    Для этого количества устройств отдельная линия будет наиболее подходящим решением.

    Образец линии кухни

    Варианты размещения розеток

    Размещение розеток в различных комнатах будет различным:

    • На кухне они размещаются на высоте около 15-20 см над столешницей. Использоваться эти розетки будут для кухонных приборов (миксер, микроволновая печь или тостер).
    Розетки на кухне
    • В гостиной розетки устанавливаются в зоне телевизора таким образом, чтобы экран скрывал их за собой. Также их монтируют возле дивана на высоте около 30 см от пола.
    Размещение за телевизором
    • В спальне их размещают возле кровати, а в кабинете — у рабочего места.
    • Также во всех комнатах рекомендуется устанавливать розетки у дверей на высоте 80-90 см. Предназначаются они для пылесосов и других функциональных приборов.
    Монтаж у двери
    • В ванной нельзя размещать розетки и выключатели на расстоянии менее 60 см от воды.
    Розетки в ванной

    Схема элементов освещения помещения

    Если люстра может вмещать до шести лампочек и иметь пару ночных, то достаточно одной линии освещения. Если же имеется несколько люстр, а также несколько прожекторов, настенные и потолочные светильники, они должны быть разделены на несколько линий.

    Важно! Если в дополнение к осветительному оборудованию к комнате подключен источник питания или один трансформатор, может потребоваться отдельное защитное устройство.

    Линия освещения

    Проводка и прокладка кабеля

    Кабели могут укладываться двумя способами: открытым и закрытым.

    Открытая проводка

    В случае открытой проводки эстетический вид будет нарушен. Для крепления можно использовать специальные пластиковые кронштейны с шипами, чтобы закрепить кабель на любой поверхности. Кронштейн выбирается в зависимости от размера и формы кабеля (круглый или плоский). Также есть вариант использовать обычный тонкий металлический стержень вместо кронштейна.

    Кабели, которые проходят вдоль стен и потолков, не выглядят особенно эстетично. Поэтому обычно предпочтительно прикрепить пластиковый кабельный канал к стене с помощью штифтов и самонарезающих винтов. Можно использовать гофрированную трубу вместо кабельного канала, но она выглядит не лучше, чем открытый кабель, поэтому ее применение для монтажа используется только в производственных помещениях, на складах и в других местах, где эстетика играет последнюю роль.

    Вариант открытой проводки

    Скрытая проводка

    В жилых помещениях скрытая проводка наиболее распространена. Выглядит это так: канавка в стене или потолке (профессиональный язык дает ей определение «штроба»), в которой кабель проложен и достигает розетки, коробки и выключателя.

    Если каналы в стене могут ослабить ее структуру, имеется другой вариант в виде открытой проводки.

    Важно! Штроба и кабели, спрятанные в ней, — этот вариант только для бетонных и кирпичных стен. Применение такого варианты в стенах из дерева — это серьезное нарушение правил безопасности.

    Создание электросхемы — важнейший этап монтажа всей электрической проводки. Проходить он должен еще на этапе строительства или отделки. Соблюдение при этом определенных правил и инструкций и применение качественных материалов и инструментов при электромонтажных работах обеспечат безопасность и долговечность проводки. При неуверенности в собственных силах лучше будет обратиться к профессиональным электрикам.

    с чего начать монтаж, пошаговая схема, описание

    С каждым годом мы используем дома все большее количество бытовой и цифровой техники, которая не только делает нашу жизнь более комфортной, но еще и существенно увеличивает нагрузку на электрическую систему. Старая проводка не всегда может выдержать возрастающую нагрузку, потому у собственника может возникнуть необходимость в модернизации или полной замене электросети. Замена проводки – это очень сложная и ответственная задача, требующая от исполнителя специальных знаний и умений. Сегодня мы поговорим о правилах проектирования и выполнения электромонтажных работ.

    1

    Правила создания электропроводки в доме

    Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

    Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

    Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

    Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

    Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

    В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

    Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

    Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

    2

    Обязательно ли проектировать электросистему перед монтажом?

    Работы по устройству новой электропроводки обязательно должны начинаться с создания полноценного электропроекта, включающего в себя схемы разводки. Этот документы выступает основой будущей электрической системы, потому проектирование считается важнейшей и самой сложной задачей, которую приходится решать во время электрификации объектов.

    Лучше всего заказывать качественное проектирование у профессионалов, обладающих необходимыми знаниями и опытом для создания электрических схем. Самая важная причина обращения именно к мастерам – опасность электрической сети для человека. Допущение ошибок на этапах проектирования электрики с большой долей вероятности приведет к возникновению аварийных ситуаций, к возгораниям и поражению людей электротоком.

    Если вы не хотите обращаться к профессионалам из-за желания сэкономить или по другим причинам, вы можете подготовить проект электрификации своими силами, но в этом случае ПУЭ придется изучать досконально. После этого вам придется выполнить расчеты нагрузки на электрическую систему, выбрать подходящее оборудование и провода в соответствие с будущими нагрузками и подготовить чертеж разводки.

    Для подготовки чертежа вам придется использовать общепринятые условные обозначения. Применяя правильные обозначения на схеме, вы сделаете ее грамотной, правильной и общедоступной, то есть в чертеже смогут разобраться посторонние люди, а не только вы сами. На картинке ниже вы найдете наиболее распространенные условные обозначения, которые используются во всех без исключения электрических проектах.

    С помощью этих обозначений вам нужно будет на чертеже квартиры отметить расположение всех элементов будущей электросети, включая розетки, выключатели, точки освещения, распределительные коробки, щит и т. д. При определении мест размещения точек электропотребления обязательно необходимо пользоваться рекомендациями и требованиями, описанными в ПУЭ.

    На следующем этапе вам нужно проложить маршруты прохождения электрических кабелей, чтобы они соединили отдельные точки электропотребления в единую систему, берущую начало от электрического щитка. Проектирование разводки – это самый сложный этап проектирования, так как существует несколько типов подключения проводки:

    • последовательный;
    • параллельный;
    • смешанный.

    При последовательном соединении электрических точек, они друг за другом подключаются от одного кабеля, а при параллельном – к каждой розетке тянется отдельный провод от распределительного короба. Последовательное соединение считается слишком ненадежным, а параллельное – очень дорогостоящим, из-за большого количества используемых кабелей. Потому профессионалы рекомендуют использовать смешанное подключение, предполагающее использование обоих типов соединения в разных условиях. Там где можно сэкономить, не снижая надежность и функциональность системы, используют последовательное соединение, в остальных случаях – параллельное.

    При параллельном соединении к каждой розетке будет тянуться отдельный провод от распределительного короба

    Для упрощения прокладки проводов и повышения надежности всей системы всю домашнюю электропроводку разбивают на несколько групп потребления, каждая из которых подключается к отдельному автомату и УЗО в электрическом щитке. Чаще всего в частном доме выделяют следующие группы потребления:

    1. 1. Группа освещения кухни и жилых помещений.
    2. 2. Освещения ванной и туалета.
    3. 3. Электроснабжение розеток жилых помещений и коридора.
    4. 4. Электроснабжение розетки электроплиты.
    5. 5. Электроснабжение кухонных розеток.

    Конечно, вы можете сформировать и любые другие группы электрического потребления, если считаете, что ваш вариант сделает электросистему более надежной и удобной в использовании.

    В некоторых случаях для упрощения внутренней разводки допускается прокладка проводов к розетка под полом, а проводов для верхнего освещения внутри плит перекрытия. Такие провода на схемах отмечают пунктирной линией.

    Проект электроснабжения жилого объекта обязательно должен содержать в себе расчет силы тока в электрической сети, на основе которого выбирают материалы для системы. Расчет выполняют по формуле:

    I=P/U,

    Где I – сила тока, U – напряжение в сети, а P – суммарная мощность всех устройств электропотребления, устанавливаемых в доме.

    Необходимо тщательно рассчитать общую нагрузку в электрической цепи и рационально распределить её

    Для начала вам нужно будет провести расчет общей мощности электрооборудования. Для этого складываем мощность микроволоновки (1 000 Вт), холодильника (400 Вт), чайника (2 000 Вт), 10 лампочек (по 60 Вт каждая = 600 Вт). Итого получаем:

    1000 400 2000 600=4000 Вт

    Полученную цифру разделяем на 220В (напряжение в электросети) и получаем силу тока на уровне 16,5 Ампер.

    В большинстве случаев, сила тока в современных домах и квартирах редко превышает 25 А. Исходя из этого, для электрической системы подбирают все необходимые материалы, включая кабели, провода, устройства защиты и автоматического отключения.

    В таблице ниже представлена необходимая площадь поперечного сечения для алюминиевых и медных кабелей, прокладываемых открытым способом и в трубе, в соответствии с силой электрического тока, напряжением в сети и общей мощностью устройств потребления.

    В таблице представлены точные значения, но сила тока может колебаться, потому провода необходимо выбирать с запасом. Запас требуется еще и потому, что со временем эксплуатации количество используемых бытовых приборов будет только увеличиваться и нагрузка на сеть будет расти.

    Мы рекомендуем для создания электрической сети в доме использовать следующие электрические кабели:

    • ВВГ-5*6 (5 жил, сечение 6 мм2) – подходит для домов с трехфазным питанием для подключения щитка освещения;
    • ВВГ-2*6 – используется в сетях с двухфазным питанием для подключения щитка освещения;
    • ВВГ-3*2,5 – в качестве проводки от внутреннего щита к распределительным коробам и розеткам;
    • ВВГ-3*1,5 – для прокладки от распредкоробов к выключателям;
    • ВВГ-3*5 – для электроплит.

    Для определения точной длины каждого типа кабеля придется использовать рулетку и с ее помощью замерить примерное расстояния маршрута каждого провода. К полученному результату рекомендуется прибавить дополнительные 3-4 метра, чтобы кабеля точно хватило на монтаж.

    Использование гофротрубы для прокладки электропроводки - это надежный способ предохранить провода от повреждений и дополнительное удобство при прокладке

    В электрическом щите дома обязательно должно найтись место для автоматических выключателей и УЗО. УЗО устанавливают на каждую группу освещения. Обычно используют УЗО на 16 и 20 А. Защитные устройства на 16 А подходят для групп освещения и выключателей, а на 20 А – для розеточных групп. Для установки электрической плитки обычно используют УЗО на 32 А, но если мощность плитки больше 7 000 Вт, то понадобится устройство защиты на 63 А.

    Далее вам придется подсчитать, сколько всего потребуется в доме розеток и распределительных коробок. С этим никаких проблем возникнуть не должно, достаточно посмотреть на ранее подготовленную схему и произвести подсчет. Помимо электроприборов вам потребуются различных расходные материалы – изолента, кабельные каналы, короба для электропроводки, подрозетники и т. д. Их количество тоже нужно заранее подсчитать, чтобы за один раз приобрести все необходимое.

    3

    Правила выполнения электромонтажных работ

    Когда проект электрической системы будет готов, можно переходить к электромонтажу, но с чего начать? Лучше всего начинать с изучения техники безопасности и подготовки необходимых инструментов, которые обязательно вам понадобятся. Для монтажа нужен тестер, кусачки, отвертки, пассатижи, шуруповерт, а также инструмент для штробления стен. Штробление требуется при скрытом способе монтажа электрических кабелей, предполагающем монтирование кабелей в стены. Вам также пригодится уровень, с помощью которого вы сможете прочертить идеально ровные горизонтальные и вертикальные линии, которые будут служить ориентиром при монтаже проводов.

    После подготовки всех необходимых инструментов можно приступать к разметке. Вам нужно будет маркером или карандашом отметить на стенах и других поверхностях маршруты прохождения кабелей и места расположения точек электрического потребления, в которых придется делать отверстия под установку выключателей и розеток.

    После завершения разметки действовать нужно в соответствии с выбранным способом монтажа кабелей. Если вы планируете сделать открытую проводку, то после разметки можно приступать к монтажу кабельных каналов, которые обычно выполняются из качественного пластика. Если же проводку планируется установить скрытым способом, то нужно выполнить штробление – сделать каналы в поверхностях, внутри которых в дальнейшем будут уложены провода.

    При штроблении рекомендуется сначала сделать отверстия под точки электрического потребления – розетки, выключатели и источники света, а затем приступать к созданию кабельных каналов. Отверстия в стенах делают перфоратором, а штробы – болгаркой. Готовьтесь к тому, что работа приведет к образованию огромного количества пыли и грязи, ведь штробы под кабели должны быть достаточно большими, чтобы в них помещались все провода.

    Помимо стен провода будут располагаться и на потолке. Существует несколько способов развести кабели на потолке. Если вы планируете сделать натяжной или навесной потолок, то провода нужно крепить к перекрытиям. В противном случае придется и на потолке выполнять штробления для устройства каналов в поверхности для прокладки кабелей.

    Для прокладки кабелей из одной комнаты в другую необходимо делать отверстия в стенах. Отверстия нужно делать перфоратором рядом с углом помещения. После завершения штробления и сверления можно приступать к монтажным работам.

    Розетки, распределительные короба и выключатели навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно

    Открытую электропроводку устанавливать намного проще, чем скрытую. Начинать работу нужно с монтажа внутреннего электрического щитка. Если в доме предусмотрена специальная ниша для него, то короб установите в нее, если ниши нет, короб просто навешивается на одну из стен, рядом с местом ввода электричества в дом. Внутрь щита установите закупленные УЗО и автоматические выключатели, количество которых должно соответствовать числу выделяемых групп потребления.

    В верхней части собранного щитка должны находиться нулевые клеммы, в нижней – заземляющие, а между ними располагаются автоматы. После этого можно заводить в щиток кабель ВВГ-3*2,5. Со стороны места ввода электричества в дом подключение щитка должно выполняться профессиональным электриком, потому его трогать не нужно. Внутри же щитка вводный провод подключается так: синий провод к нулю, белый к верхнему контакту УЗО, желтый с зеленой полосой – к заземлению. УЗО соединяют последовательно между собой вверху с помощью перемычки от белого провода.

    Далее по намеченным по поверхностям линиям в комнатах устанавливаются пластиковые кабельные каналы. Обычно их располагают по плинтусам или под потолками. Короба закрепляются саморезами через каждые 50 см. Заранее просверлите перфоратором в стенах отверстия и вбейте в них дюбеля.

    Розетки, распределительные короба и выключатели тоже навешиваются непосредственно на стену при открытой проводке, и делать для них отверстия не нужно. Достаточно закрепить приобретенные устройства саморезами. Теперь можно приступать к пошаговой установке проводов. Начинайте с прокладки основной магистрали, а затем переходите к проводам, которые соединяют коробки распределения с точками электрического потребления. В последнюю очередь обычно устанавливают провода, идущие от распределительных коробок к устройствам освещения.

    Помните, что проводам требуется изоляция. Все соединения должны быть заизолированы, иначе возможно возникновение аварий, способных угрожать вам и вашим близким. После соединения каждого провода в щите нужно вешать ярлык, чтобы не забыть, какой автомат за какую группу отвечает. В конце нужно "прозвонить" все провода тестером, чтобы убедиться в отсутствии ошибок и можно вызывать электрика для подключения щита к электроснабжению.

    Монтаж скрытой проводки выполняется точно так же, но с той лишь разницей, что провода укладываются не в кабельные каналы из пластика, а в заранее подготовленные штробы в стенах и потолке. После того, как кабели будут уложены в штробы, отверстия в стенах необходимо заделать гипсовой шпатлевкой.

    Для опытного электрика процедура электрификации дома – достаточно простая задача, которую он может выполнить очень быстро. Но для новичка монтаж электропроводки может оказаться просто непосильной задачей. Представленное в статье описание лишь пример того, как монтируется разводка, в каждых индивидуальных условиях имеется множество нюансов, которые важно учитывать. При отсутствии уверенности в собственных способностях не нужно рисковать, лучше закажите проектирование и монтаж у опытных мастеров.

    Подключение домашней сети (Практическое руководство для начинающих)

    Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, включает в себя базовые навыки работы своими руками и создание беспорядка.

    Именно поэтому это лучше всего делать, когда у вас полностью новое строительство или капитальный ремонт.

    Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

    Тем не менее, для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские записи, которые могут помочь.

    Начало работы

    Первая и самая важная часть - это создание плана. Вам нужно будет учесть:

    • Будет ли у вас центральная точка распространения? и где он будет расположен.
    • Сколько комнат вы подключите?
    • Какие бывают маршруты проводки?
    • Сколько розеток в каждой комнате?
    • Расположение розеток?
    • Cat5,6 или 7 кабель? (рекомендуется кошка 6)
    • Будете ли вы использовать патч-панель?

    Далее вам нужно составить список того, что вам понадобится.

    • Основные инструменты напр. сверла и др.
    • Сетевые инструменты для опрессовки кабелей.
    • Кабель UTP (Cat 5,6 или 7)
    • Концевые розетки и соединители.
    • Коммутатор или коммутаторы Ethernet.

    Ref : Какие требования к домашней сети?

    Обзор сетевых компонентов

    Кабель - Для домашних сетей cat 6 - лучший выбор на сегодняшний день. CAT 7 (последняя версия) имеет экранирование, что усложняет установку.

    Жесткий или многожильный кабель - см. Здесь Для магистральных кабелей используйте сплошной кабель.

    Разъемы RJ45 - Обрывает кабель и подключается к компьютеру / переключателю / розетке.

    Настенная розетка - Обрывает кабель в комнате и принимает соединители RJ45 .

    Настенные лицевые панели - Эти крышки настенных розеток.

    Гнезда Keystone Это гнездовые разъемы, которые обычно устанавливаются на настенную панель или патч-панель.Они являются частью розетки,

    Keystone штекер - это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

    Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. - По общему мнению, он должен работать нормально, но постарайтесь не работать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 сделаны с учетом этого.

    Патч-панели и настенные розетки типов

    Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, которые подходят для гнезд с трапецеидальным искажением.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

    Варианты домашней электропроводки

    там

    Как показано на схеме выше, есть два основных варианта.

    Вы можете вывести кабели от всех розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

    Другой вариант - использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели к центральному месту.

    Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

    Что находится в центре города

    Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

    У вас есть два варианта концов кабеля:

    • Провод в патч-панель (самый профессиональный)
    • Конец с вилкой RJ-45.

    Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

    Вам нужна патч-панель?

    Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

    Примечания:

    Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

    Стандарты проводки

    Это кабель какого цвета подключен к какому контакту на разъемах.

    Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

    568A чаще встречается в странах Европы и Тихого океана

    568B чаще встречается в США.

    Пример оценочной стоимости

    2-х этажный дом. 4 комнаты по 2 розетки на комнату (всего 8 двойных розеток).

    • Длина кабеля около 12 м до каждой розетки
    • 16 прогонов = 192м
    • 8 стеновых панелей
    • 16 домкраты для трапецеидальных искажений
    • Коммутатор
    • минимум 16 портов, но предпочтительнее 24 порта.
    • Патч-панель 2 * 24-портовые панели позволяют расширение - Дополнительно
    • Разъемы
    • RJ45
    • Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

    Если настенные панели имеют два вывода, то это означает, что удвоить кабель и гнезда для трапецеидальных искажений?

    Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
    Настенные панели * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
    гнезд Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
    соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 - 32 фунта стерлингов
    Дополнительная сумма = приблизительно 154 фунта стерлингов
    Дополнительная
    Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
    соединительных кабелей (0. 3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук - 32 фунта стерлингов
    Всего 230 фунтов стерлингов
    Другие дополнительные услуги, которые могут потребоваться:
    Инструменты для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

    Полезные видеоролики

    Домкрат Keystone и настенная пластина

    Как подключить настенную розетку

    На видео показана настенная розетка с выводами кабеля на задней панели

    Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

    Настенная пластина Keystone Jack и патч-панель

    Жесткий или многожильный кабель
    Подключение патч-панели

    Подключение патч-панели

    Эта патч-панель использует разъемы Keystone

    Список литературы

    Сообщите мне, если вы нашли его полезным

    [Всего: 18 Среднее: 4. 3]

    Сеть DIY - Практические рекомендации по благоустройству дома и проектам ручной работы

    • Приложение
    • Смотреть вживую
    • Полные эпизоды
    • Войти
      • Профиль
      • Выйти
    • Регистр
    • Показывает
      • Главный
      • программа передач
      • Сделай сам
      • Показывает от А до Я
      • Хосты от А до Я
      Лучшие шоу
      • Строители Barnwood
      • Большой пляж Строит
      • Особняков со скидкой
      • Первые ласты
      • Холмс: новое поколение
      • Реабилитация наркомана
      • Восстановлено
      • Утилизация
      • Возрождение каменного дома
      • Проект Vanilla Ice
      Хосты
      • Джейсон Кэмерон
      • Джефф Девлин
      • Джош Храм
      • Мэтт Блашоу
      • Николь Кертис
      • Ванильный лед
      • Тамара День
      • Бретт Уотерман
      • Марни Оурслер
      • Скотт МакГилливрей
      Полные серии
      • Строители Barnwood
      • Строительство вне сети
      • Мэн Кэбин Мастерс
      • Пул королей
      • Восстановлено
      • Texas Flip N Move
      Не пропустите:
      • Идеи озеленения переднего двора
      • 26 популярных домашних стилей
      • Стильное хранение в ванной
      • 35 переработанных поделок
      • Как построить набор козловой ямы
    • Как
      Сделать и украсить
      • Отделка
      • Поделки
      • Развлекательные
      • Переработка
      • Свадьбы
      • Пет Проекты
      • Просмотреть все
      Номера и помещения
      • Кухня
      • Ванная
      • Спальня
      • Склад
      • Гараж
      • Этажей
      • Experts

    Домашняя проводка своими руками - руководство по деталям / инструментам

    Это руководство по частям разбито на три раздела. Первое - это то, что вам понадобится для прокладки проводки при строительстве. Во втором разделе рассказывается о том, что вам нужно для завершения работы. Последний раздел предназначен для прокладки проводов в существующем доме. Вам не обязательно все, что есть в этом списке, и вы можете обнаружить, что некоторые из перечисленных здесь вещей (например, ручка) действительно очевидны. Тем не менее, я все равно перечислил их, потому что не иметь ручки в строящемся доме, который находится в 20 милях от вашего нынешнего дома, - это не весело.

    Стульчик

    Есть много причин, по которым вам понадобится ступенька или стремянка, и ее легче носить с собой.Вам понадобится табурет для крепления проводов к балкам в подвале, рыболовные провода через потолок, установка проводов датчика движения высоко ... Ступенька более полезна, чем лестница, потому что ее легче носить с собой.

    Стремянка 6 или 8 футов

    Иногда табурет не подойдет. Помните, что вы можете прокладывать провода над потолком. Потолочные динамики для первого этажа будут проходить по балкам второго этажа. Если у вас 9-футовые потолки, высота от первого до второго этажа составляет 10 футов (с балками шириной 1 фут, поддерживающими второй этаж).

    Аккумуляторная дрель

    Вам понадобится дрель, чтобы проделать отверстия в шпильках и в полу для прокладки проводов. С сетевой дрелью вам не нужно беспокоиться о батареях, но вы не можете быть уверены, что в вашем доме даже будет электричество, когда вы его подключаете. Стеновые розетки не будут завершены, пока не будет закончен гипсокартон, поэтому в лучшем случае у вас может быть розетка для использования в подвале.

    Сверла 1 "и 1/2"

    Конечно, вам понадобятся биты в комплекте со сверлом.Бит 1/2 дюйма пропускает только пару проводов, и его будет недостаточно для всех ситуаций. Бит размером 1 дюйм будет работать почти (но не совсем) для всего. Лопаточные (плоские) сверла по дереву (вверху на рисунке) дешевле, если требуется сверло большего размера, но они могут вызвать проблемы. Лопаточные коронки легче застревают, и они затрудняют сверление прямой линии, что может стать проблемой, если вы просверливаете несколько шпилек. Если вам нужно просверлить два отверстия диаметром 1 дюйм рядом друг с другом для прокладки толстого провода (например, кабеля DVI), лопаточная насадка не подойдет, потому что она всегда будет заклинивать.

    Удлинитель

    Вам понадобится энергия, если вы собираетесь заряжать батареи своей дрели. Также может потребоваться мощность для освещения. Если у вас есть рабочая розетка в подвале, возможно, подрядчики строителя ею уже пользуются. Принесите удлинитель с несколькими розетками или удлинитель, чтобы у вас и подрядчиков было электричество. Вам также понадобятся очень длинные удлинители, если единственным источником питания является электрическая коробка в подвале, а вам нужно освещение на втором этаже.

    Кабельная катушка

    Катушка для кабеля облегчает натягивание проводов без их запутывания. Катушка для кабеля может быть такой же простой, как приподнятая штанга и вмещать несколько катушек кабеля. Я даже видел, как люди вбивают отвертку в шпильку и используют ее для катушки с кабелем. Важно отметить, что катушка с проволокой должна вращаться, когда вы протягиваете проволоку. Если вы просто снимете проволоку с катушки, она будет перекручиваться, и по ней будет очень трудно бежать.

    Скобы для проволоки

    Скобы из проволоки служат двум целям.Во-первых, они предотвращают случайное выдергивание проводов из электрической коробки. Во-вторых, они держат ваши провода аккуратными и плотно прилегающими к потолку в подвале.

    Когтистый молот

    Вам понадобится молоток для крепления электрических коробок к стойкам. Вы также можете использовать молоток, чтобы забить проволочные скобы, если у вас нет скобозабивателя. Молоток также можно использовать для удаления скоб. Его также можно использовать с долотом.

    Проволочные стяжки

    Застежки-молнии также помогут сохранить аккуратность проводов.Вы должны выбрать 12-дюймовый нейлоновый вариант. Если у вас слишком много проводов для скобы, вы можете использовать скобу, чтобы прикрепить стяжку-молнию к балке, а затем пропустить провода через стяжку.

    Кусачки

    Вам понадобится пара хороших кусачков, чтобы перерезать провода, и вы также можете использовать их для очистки стяжек.

    Электрические коробки Кодекс вашего местного города может требовать или не требовать электрические коробки, если вы используете неэлектрический провод (например, провод динамика), но лучше всего, если вы используете их.Сначала убедитесь, что у вашего строителя все в порядке, потому что мастерам гипсокартона придется вырезать отверстие для каждой коробки. Я предпочитаю голубые пластиковые электрические коробки. Их легко установить и пропустить через них, и они имеют выемки, указывающие, где их следует разместить на шпильке. Убедитесь, что у вас есть план электропроводки и вы знаете, сколько ящиков с одной, двумя ... При выполнении работ перед установкой гипсокартона используйте электрические коробки New Work, которые устанавливаются непосредственно на стойку. Ящики низкого напряжения

    Вы также можете рассмотреть коробку низкого напряжения вместо электрической коробки для проводов без питания.Сверьтесь с местными правилами, чтобы увидеть, приемлемо ли это. С этими коробками иногда легче работать, поскольку у них нет спинки. Я бы не стал использовать их на внешних стенах, потому что они не герметизируются, и вы можете получить холодный наружный воздух, проходящий через них.

    Т Квадрат / Линейка

    В разных городах могут быть особые требования, но обычно электрические коробки устанавливаются на высоте 12–16 дюймов над полом. Примечание. Существуют разные правила для подвалов, где может возникнуть проблема с затоплением. В моем доме коробки располагались ровно на высоте 12 дюймов от пола, и Измерять высоту коробки с помощью 12-дюймового квадрата намного проще, чем рулетку, так что возьмите с собой такую, если она у вас есть.В противном случае вы можете использовать рулетку и отметить спереди все места расположения электрических коробок. Вы должны убедиться, что ваши электрические коробки имеют такую ​​же высоту, что и коробки электрика строителя, иначе коробки будут выглядеть странно рядом друг с другом. Иногда электрики просто используют высоту своего молотка, чтобы убедиться, что каждая коробка имеет одинаковую высоту.

    Пенопласт

    Расширяющаяся пена (например, Great Stuff) используется для заполнения отверстий в электрических коробках, чтобы изолировать дом и предотвратить сквозняки.Убедитесь, что вы абсолютно уверены, что вы закончили электромонтаж коробки, прежде чем использовать пену. Убедитесь, что пенопласт, который вы получите, можно использовать для проводки в электрических коробках. Пена может расширяться в 10 раз по сравнению с исходным размером, поэтому перед использованием пены в электрическом ящике вам следует проверить ее, чтобы ознакомиться с ней. Вы можете сохранить этот шаг до тех пор, пока не закончите подключение.

    Вспышка

    Если вы закончите работать поздно ночью, вы захотите взять с собой фонарик.Люминесцентный фонарик или хороший фонарь подойдут лучше, чем точечная вспышка.

    Галогенная лампа

    Если вы знаете, что в подвале есть электричество, вы можете установить там галогенный свет. В подвале быстро темнеет без света, и именно там вы будете делать большую часть своей работы.

    Sharpie and Pen

    Не забудьте взять с собой ручку и маркер / метку. Используйте Sharpie для маркировки шпилек и наклеек. Ручка предназначена для заметок.

    Этикетки Как только вы переедете, вам захочется узнать, куда идут все эти провода в вашем подвале. Я использую стандартные компьютерные ярлыки, чтобы указать, какой провод какой, используя буквенно-цифровой код. См. Примеры моих первого и второго проектов электромонтажа. Я также маркирую провода в распределительной коробке, если их больше одного. Ноутбук

    Используйте блокнот или буфер обмена, чтобы было легче делать заметки. Я пытался взять с собой только бумагу, чтобы писать, но в строящихся домах очень влажно, а бумага выбивается.Ноутбук лучше. Вы захотите записать информацию о каждой фотографии и расположении всех проводов, не используя электрические коробки.

    Рулетка

    Для любого провода, которого нет в электрической коробке (сигнализация, встроенный динамик, провода гаражных ворот ...), вам придется копаться в гипсокартоне, чтобы найти его. Возьмите рулетку, чтобы записать расположение проводов относительно ближайшего угла. Запишите расположение провода, высоту от пола, а также укажите, с какой стороны шпильки находится провод.

    Цифровая камера

    Если у вас есть цифровая камера, используйте ее, чтобы делать снимки всего. Поскольку все комнаты без стен выглядят одинаково, вам также следует записать, в какой комнате и в каком направлении находится каждое изображение. Никогда не знаешь, когда эта информация будет полезна (и не только для проводки).

    Отвертка

    Если вы не можете использовать коготь молотка, вам может понадобиться отвертка с плоским жалом, чтобы удалить скобы. Вам также понадобится отвертка, чтобы закрыть электрические коробки электрическими пластинами после установки гипсокартона.

    Пустые электрические пластины

    Строительные нормы вашего города, вероятно, потребуют, чтобы электрические плиты покрывали все электрические коробки, чтобы пройти электрическую проверку перед закрытием, даже если в этих коробках нет проводов, подводящих электричество. Я использовал дешевые глухие настенные тарелки, а затем заменил их со временем после закрытия. Вы также можете использовать подходящие настенные пластины и завершить все до закрытия, но тогда город может это увидеть, и это может повлиять на вашу окончательную оценку.Убедитесь, что ваши настенные пластины снабжены винтами, иначе вам придется покупать их отдельно.

    Защитные очки

    Каждый раз, когда вы используете молоток для вспенивания пены, вы должны носить защитные очки.

    Маска

    Если вы работаете с изоляцией или строители устанавливают изоляцию, пока вы находитесь в доме, вам следует надеть маску.

    Перчатки

    Предупреждение на этикетке гласит, что при работе с расширяющейся пеной следует надевать перчатки.

    провод И, конечно же, вам понадобится провод. Создайте свой план подключения, чтобы узнать, сколько и какой провод вам нужен. Не забывайте считать расстояние по вертикали при измерении длины провода и всегда добавляйте дополнительные, чтобы убедиться, что у вас не закончится короткое расстояние. Не забудьте приобрести провод, рассчитанный на установку в стене на нескольких этажах. Пример слева - это структурированный провод, содержащий коаксиальный кабель и кабель для Интернета. Это стоит дороже, чем покупка отдельных проводов, но с этим легче иметь дело.

    Схемы подключения коммутируемых настенных розеток

    По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

    Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

    Подключение переключателя к розетке

    На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

    Подключение разделенной коммутируемой розетки

    Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина функционирует независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

    Источник, находящийся под напряжением на коммутаторе, соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки.Черный провод кабеля идет от выключателя к нижней половине розетки

    .

    При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

    Подключение розетки к шлейфу переключателя

    На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой.Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

    Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер.Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

    Подключение разделенной коммутируемой розетки с помощью контура переключателя

    На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

    Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий.Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

    Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника соединена с розеткой и белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Нейтральное соединение, подобное этому, теперь требуется в большинстве новых распределительных коробок, поскольку в 2011 году код NEC изменился.

    Схема подключения выключателя настенной розетки

    Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводной кабель идет оттуда к новому месту переключателя. Горячий источник на выходе соединен с черным проводом, идущим к переключателю, и горячими проводами, идущими к другим выходам в цепи.

    Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку.Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

    На переключателе черный провод подключен к одной клемме, а красный провод - к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

    При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

    Схема электрических соединений для нескольких переключаемых розеток

    На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждая из них соединена с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

    Больше похожих на это в справке «Сделай сам».com

    DIY: Электропроводка сторонних производителей | Такома Мир

    Вопросы, связанные с подключением сторонних фонарей, кажутся постоянной темой. Toy4Life специально спрашивал, как их подключить, чтобы они погасли вместе с зажиганием. Так что, надеюсь, эта статья послужит инструкцией для него и других в будущем.

    Это подробное пошаговое описание того, как я подключил пару внедорожных фонарей Pro Comp 100 Вт к моему Tacoma TRD 2007 года. У меня есть единственный переключатель на приборной панели, который управляет обоими габаритными огнями.Свет можно включить / выключить в любой момент. Они вообще не привязаны к моим штатным фарам или противотуманным фарам. Фонари автоматически выключаются при выключении зажигания. Я использую реле для управления питанием фонарей. Использование реле усложняет работу, но это более безопасный метод. Использование реле также позволяет вам использовать переключатель меньшего размера, потому что он не должен нести полную электрическую нагрузку фонарей. Цепь переключателя отделена от цепи освещения. Если вы хотите узнать больше о реле, посетите этот сайт (http: // www.the12volt.com/relays/relays.asp). Этот метод должен работать с любой комбинацией источников света, если общая мощность всех ламп составляет 240 Вт или меньше.

    Если все ваши фонари рассчитаны на общую мощность более 240 Вт, вам придется использовать встроенный предохранитель большего размера и провод большего сечения, чем указано ниже. Предохранители обычно оцениваются в зависимости от силы тока, с которой они могут работать. Вы можете рассчитать мощность ваших фонарей, разделив общую мощность ваших фонарей на 12 (вольт). Итак, если ваши фонари общей мощностью 300 Вт, вам понадобится встроенный предохранитель, способный выдерживать 300 Вт / 12 В или 25 ампер.Вам также понадобится более толстая проволока, не менее 12 калибра. Чем меньше калибр проволоки, тем она тяжелее. Чем тяжелее провод, тем больше электричества он может безопасно переносить. Не повредит использовать слишком большой провод, но опасно использовать слишком маленький провод. Если ваш общий ток потребления превышает 30, вам также понадобится более тяжелое реле, чем то, которое я укажу ниже.

    Прокладывая провода, старайтесь не мешать им и защищать их. Используйте много проволочных стяжек. Вам будет предложено подключить несколько проводов к надежному заземлению.Хорошее заземление - это любой металл, прикрученный болтами или винтами к раме, который в конечном итоге подключен к отрицательной клемме аккумулятора. Если поверхность окрашена, обязательно соскребите краску, чтобы заземляющий провод касался оголенного металла.

    За исключением фонарей, вы сможете найти все необходимые предметы в местном магазине автозапчастей или Radio Shack. Ссылки, представленные в разделе «Список предметов», предназначены просто для того, чтобы вы могли понять, о чем я говорю. Я не имел дела ни с одним из перечисленных веб-сайтов.

    Лучшая уличная электропроводка для квартир - Выгодные предложения на наружную электропроводку от глобальных продавцов наружной электропроводки

    Отличные новости !!! Вы попали в нужное место для наружной разводки квартир. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя уличная разводка в квартире скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили уличную электропроводку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы до сих пор не знаете, что такое наружная разводка в квартире, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести outdoor apartment wiring по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    .

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
