Скрытая проводка в срубе: как ее смонтировать правильно

Скрытая проводка довольно распространена в деревянных домах. Ее, как правило, укладывают внутри стен, перекрытий или пола. Монтаж такой проводки в доме не портит дизайн помещения. Кроме того, сводит к минимуму контакты жильцов с электричеством.

Что вы узнаете

Деревянные срубы любимы многими. В них свободно дышится, отлично поддерживается температурный режим. Однако главным недостатком деревянных зданий является их пожароопасность. Использование при строительстве легко воспламеняющихся материалов выливается в итоге в повышенные требования к электромонтажу. Производя монтаж проводки в деревянном доме, следует строго исполнять требования ПУЭ и ГОСТ.

Скрытая проводка: достоинства и недостатки

В деревянных строениях наиболее предпочтительной является проводка открытая. Если ее выполнить открытым способом, то ее контроль максимально прост. Так же прост и ремонт. Однако от такой проводки зачастую страдает интерьер. Поэтому владельцы домов в основном предпочитают прокладывать электрические провода скрытно. При этом они получают следующие преимущества:

  1. Провода не мешают отделывать стены и потолок;
  2. Появляется возможность заглубить выключатели с розетками в стены;
  3. Провода, спрятанные в каналах, менее подвержены механическим повреждениям;
  4. Проводка не становится местом, где оседает пыль и паутина;
  5. Эстетизм выполненных электрических коммуникаций.

Электропроводка, уложенная скрытым способом, является предметом повышенной опасности. Это обусловлено следующими ее недостатками:

  • возможность повреждения, поскольку провода бывает трудно обнаружить вовремя. Особенно в случае утери схемы коммуникаций;
  • сложность подключения дополнительных точек;
  • относительная дороговизна выполняемых работ.

Соблюдения каких правил безопасности требует скрытая проводка в срубе

Если вы решили собственными руками монтировать электрику в деревянном доме, следует строго соблюдать существующие требования к выполнению работ.

  • Во-первых, скрывать коммуникации необходимо в элементах из негорючих материалов.
  • Во-вторых, выполняя монтаж скрытой проводки, нельзя допускать ее контакта с деревом.

При проведении работ следует помнить, что провода необходимо укладывать в металлические или гофрометаллические трубы. Оптимальным вариантом является медь, поскольку она легко гнется. В любом случае, протягивания кабелей через трубы процесс довольно трудоемкий. Чтобы с ним справиться, в трубу закладывают кондуктор.

Составляя схему электропроводки, целесообразно количество изгибов свести к минимуму.

В случае короткого замыкания возникает электрическая дуга. От нее неизбежно воспламенится древесина. Но металлическая труба может предотвратить чрезвычайную ситуацию. Если установить пластиковую гофру, этого не произойдет: она просто начнет плавиться.

Пластиковая оболочка проводов не может устоять перед зубами грызунов. Конечно, укладка кабелей в металлические трубы является довольно трудоемкой. Но металл способен обезопасить проводку и в этом отношении.

Предотвратить возможные пожары также можно, если приобретать качественные материалы. Провода, УЗО, автоматы должны быть марок, имеющих хорошую репутацию.

Скрытая проводка: особенности технологии монтажа

Технология монтажа скрытой проводки в срубе предполагает выполнение довольно трудоемких операций. Так, потребуется высверливать вертикальные каналы при укладке сруба. А штробление горизонтальных каналов производится по готовым стенам. Хотя, и вертикальные штробы можно выполнить при разводке.

Если электрика обустраивается после выполнения внутренней отделки, провода укладывают между стеной и отделочным материалом (например, гипсокартоном). Но и в этом случае их помещают в металлические трубы. Цель — воспретить возможное возгорание.

Читайте также: Как правильно монтировать проводку за гипсокартоном

Особенности монтажа состоят следующих моментах:

  1. Провод не должен занимать более 40% полости трубы.
  2. Междустенные переходы коммуникаций, а также места разводки следует изолировать алебастровой штукатуркой или металлическими гильзами.
  3. Трубы, в которые укладывают проводку, подлежат заземлению.
  4. Сочленениям труб придают герметичность. Чтобы избежать повреждения изоляции, острые края снабжают защитными втулками.

В принципе, высверливание каналов в древесине является операцией довольно трудоемкой. Гораздо проще было бы защитить кабели слоем штукатурки. Однако в деревянных срубах данный способ используется не часто. Причиной тому усадка, характерная для деревянных домов. И, кстати, данный фактор всегда следует учитывать при укладке любой электропроводки.

Провод для монтажа электропроводки

Монтаж проводки в деревянном доме должен производиться медными проводами. Для этого лучше использовать следующие марки изделий с самозатухающей оболочкой:

  • ВВГнг (LS или А) – силовой кабель;

  • NYM – кабель, включающий в себя круглые медные жилы.

Причем при подготовке проекта следует рассчитать нагрузку на кабели. И, исходя из этого, подобрать сечение проводов.

Читайте также: Как выбрать кабель для электропроводки

В местах сложной разводки следует устанавливать распаечные коробки. Однако укрывать их декоративными деталями запрещено.

Читайте также: Как правильно соединять провода в распределительных коробках

При обустройстве штроб для укладки труб с их глубиной переусердствовать не стоит. Следует помнить, что чем глубже штробы, тем меньше прочность конструкции.

Скрытая проводка и правила ее монтажа

Производя монтаж скрытой проводки, необходимо учитывать следующие важные моменты:

  • Диаметр используемых труб и толщина их стенок зависит от параметров кабелей. Если же сечение медного провода составляет 2,5 мм
    2
    или менее, то о диаметре трубы можно и не задумываться.
  • Если канал состоит из отдельных элементов, их соединяют сваркой или резьбой. А медные трубы – развальцовыванием.
  • Защитные конструкции крепят только хомутами.
  • Чтобы уменьшить повреждения конструкций сруба, трассы лучше прокладывать за плинтусами и в углублениях проемов.

  • Трубы следует укладывать под легким наклоном. Чтобы обеспечить стекание конденсата.
  • Если использовать защитные каналы из оцинкованных или нержавеющих материалов, можно исключить вероятность образования коррозии.
  • После протяжки через трубы изоляцию проводов необходимо проверить.

Прокладка проводки в перекрытиях

Прокладывая трассу по перекрытиям, можно уменьшить трудозатраты, связанные со штроблением бревен. Как и положено, провода при этом укладывают в трубы. Но трубы фиксируют на балках. Штробы приходится проделывать лишь для кабелей, питающих розетки (выключатели).

Порядок монтажа розеток и выключателей

Установку розеток и выключателей производят только в металлические коробки. Если цепь непрерывная, допустимо заземлять лишь распредщит. В иных случаях заземление коробок производят вместе с трубой. Соединение будет более надежным при использовании сварки.

УЗО и заземление

Любой деревянный сруб отличается повышенной пожароопасностью. Поэтому, как бы ни была выполнена проводка, должны быть обязательно установлены:

  • во-первых, система заземления;
  • во-вторых, УЗО.

Читайте также: Какой провод использовать в заземлении

Если скрытая проводка в срубе смонтирована с соблюдением всех изложенных требований, она никогда не станет причиной каких-то проблем. В том числе и пожара.

Автор статьи:

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

Скрытая проводка в деревянном доме: особенности монтажа

Скрытая проводка в последнее время получает все большую популярность и вследствие этого большое количество людей применяют ее при строительстве домов из брёвен либо брусьев. Скрытая проводка в деревянном доме является универсальным способом совмещения здорового микроклимата материалов природы с последними достижениями в сфере электроразводки.

Не нужно экономить на безопасности, поскольку подсушенные деревья являются достаточно опасными объектами, и имеется высокая вероятность появления искры. Поэтому любого рода ошибка или халатность при установке может повлечь за собой трагедию.

Браться за электрические работы в деревянном доме можно только тому, кто имеет определенную подготовку в данной сфере и изучил действующие ГОСТы и СНиПы. Вследствие этого, если нет уверенности в своих знаниях и опыте, то лучше доверить монтаж скрытой проводки в деревянном доме специалистам своего дела. Если же такая уверенность есть, то разберем некоторые особенности такой проводки.

Вернуться к содержанию

Притягательность электропроводки

Скрытая проводка — ничего лишнего

Укажем основные преимущества скрытой электропроводки:

  • Все стены и перекрытия прекрасно выглядят, поскольку полностью отсутствуют элементы разводки, которые ухудшают дизайн;
  • Выключатели и розетки, которые утапливаются в стене, не доставят серьезных проблем, когда будет происходить установка мебели и иных предметов интерьера;
  • На стены будет гораздо проще клеить обои или иное покрытие;
  • Грамотно сделанная разводка существенно увеличит степень безопасности помещения от любого рода возгораний;
  • Кабель в трубе заменить достаточно просто;
  • Минимальный риск в повреждении проводки механического характера;
  • Электроарматура не будет собирать пыль и являться опорой для последующего появления паутины.

Вернуться к содержанию

Особая опасность проводки

Одна из самых распространенных ошибок

Наряду с целым списком преимуществ, существуют также и недостатки такой проводки, а также опасность ее использования:

  • Проводка не доступна для того, чтобы периодически наблюдать ее состояние и менять те участки, которые устарели и разрушились, а, как известно, даже самые незначительные повреждения могут стать в конечном счете причиной короткого замыкания;
  • Достаточно сложно проводить любого рода последующие работы после того, как полностью закончен монтаж проводки, то есть добавить в электросхему новые точки будет достаточно проблематично;
  • Не так прост и сам монтаж проводки, наиболее эффективно его проводить при самом строительстве дома, а не после его окончания;
  • Помимо прочего нужно создавать фальш-конструкции, которые полностью скроют все имеющиеся изолирующие трубы;
  • Необходимые для установки материалы достаточно дорогие, а если еще на монтаж нанимать рабочих, то это обойдется в совсем недешевое удовольствие;
  • Понадобится специальный инструмент при самостоятельном проведении работ, при этом вероятнее всего такой инструмент в дальнейшем может совсем не пригодиться.

Вернуться к содержанию

Отдельные особенности проведения работ

Монтаж скрытой проводки

При монтаже скрытой проводки существуют некоторые особенности, которые стоит перечислить по порядку:

  1. Стоит приготовиться изначально к тому, что согласно схемы вам придется тянуть не одни лишь провода и сам кабель, но также большое количество труб из меди или стали, поскольку это является обязательным условием для изоляции, от него отступать нельзя. В любом доме из дерева даже 10 мм любого провода не должны иметь соприкосновение с древесным материалом. Протащить кабель либо провод через трубу достаточно сложно, это требует времени и терпения.
  2. Для внедрения изолирующей труды в стену нужно будет проводить достаточно много штробить, сверлить, а еще вырубать место, необходимое для разводки. Те, кто занимался подобными работами, знает, что работа сопряжена с большим количеством пыли и грязи, столь вредных для легких человека и иных органов.
  3. Каналы, которые располагаются вертикально, нужно сверлить в процессе укладки венцов самого сруба, горизонтальные же нужно делать специальным сверлом после того, как закончен этап, состоящий в возведении стен.
  4. В отверстия необходимо закладывать специальный провод, который обычно носит название кондуктор, с его помощью и можно будет протянуть в дальнейшем кабель.
  5. Все места, где устанавливаются те или иные части разводки, а также переходы в другие помещения необходимо очень хорошо изолировать посредством металлических коробов, гильз, подкладок, их можно обернуть асбестом либо применить для таких целей специальную алебастровую штукатурку.
  6. Имеет важное значение число магистральных каналов, то есть если их очень много, то нужно использовать как изоляцию специальную гофрированную трубу, которая имеет далеко не маленький диаметр, само собой разумеется, что ее достаточно сложно спрятать в стене, состоящей из бревен.
  7. Также стоит обратить внимание на устройства защитного отключения, которые обычно указывают как УЗО, таких приборов следует установить сразу же несколько, поскольку одно из них будет отключать наружный контур, другое внутренний, а еще одно контру, которые имеет самую большую силовую нагрузку.

Скрытая проводка в деревянном доме

Вернуться к содержанию

Правила скрытой проводки в деревянном доме

Рассмотрим важнейшие правила, которые следует соблюдать при проведении работ по установке скрытой проводки.

  1. Выполнять электроразводку можно только по специальной схеме, которая должна быть предварительно согласована с соответствующими специалистами, при этом в такой схеме должно быть минимальное число различного рода изгибов и поворотов.
  2. Электромагистраль необходимо прокладывать только лишь в материалах, которые не горят.
  3. В процессе работ следует делать основной упор на безопасность от возгорания, при этом пожелания эстетического характера должны иметь второстепенное значение.
  4. Рациональным способом прокладки каналов выступает их установка в различного рода углублениях в дверях и окнах, также под плинтусами, а если имеется, то в накладкой облицовке потолков.
  5. Трубы, изготовленные из гофры, которые применяют в виде изоляции создаваемых каналов, следует при установке со всех сторон защитить специальными прокладками, изготовленными из асбеста. В подобных целях при проведении монтажных работ можно применять штукатурку, изготовленную из цемента или алебастра, иногда делают даже бетонирование.
  6. Трубы, предназначенные для изоляции и имеющие оцинковку, а также короба следует соединять посредством резьбы либо же проведения сварочных работ. Острые кромки следует защитить заглушками, изготовленными из пластика. Защитные элементы, изготовленные из меди, следует развальцовывать.
  7. Толщину стенок необходимо подбирать, принимая во внимание сечения жил проводов.
  8. Кабель, а также изоляционный слой внутри трубы для изоляции должен заполнять примерно 40 процентов от всего объема, который имеется внутри.
  9. Изоляция имеет сопротивление, которое следует замерять два раза, до того, как произведена протяжке по трубе и после этого.
  10. Распределительные коробки должны всегда быть в свободном доступе на случай возникновения непредвиденных ситуаций.
  11. Для рассматриваемой изоляции применяют кабеля и провода, которые имеют тройное изоляционное покрытие и маркировку «нг».

Скрытая проводка в срубе

Вернуться к содержанию

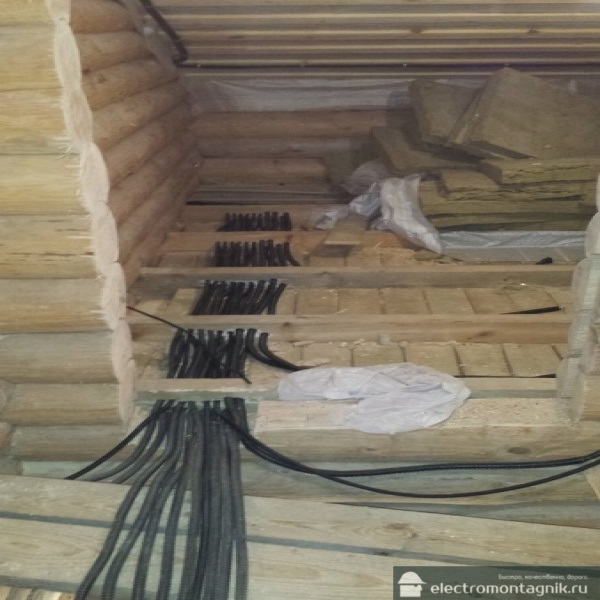

Проводка, установленная в перекрытии дома

Проводку можно установить в перекрытиях деревянного дома, которые имеют некоторые преимущества:

  • У них очень хорошая несущая способность;
  • Они устойчивы к любого рода вибрациям;
  • Полностью сохраняют геометрии всей конструкции;
  • Существенное уменьшение общего веса сооружения;
  • Их можно быстро возвести;
  • Применять их можно в самых различных целях;
  • Они вполне пригодны для проведения стяжки по перекрытию.

Не стоит забывать и один очень существенный недостаток, который будет обнаружен при пожаре, а выражается он в том, что перекрытия из дерева достаточно быстро подхватывают огонь, имея при этом склонность к обрушению.

В данном случае также лучше обезопасить себя изначально и сделать следующее:

Защитить все кабеля трубами.

При проведении скрытой проводки в деревянном доме своими руками по любого рода перекрытиям не стоит делать какие-либо послабления и в обязательном порядке размещать кабеля в специальных трубах. К тому же, проведение проводки по перекрытиям считается наиболее удобным способом устройства проводки скрытого типа. Штробы, предназначенные для выключателей и розеток, необходимо спускать от самих магистральных кабелей.

Безопасный вариант скрытой проводки

Установить лоток из металла

В случае проведения сложных работ в перекрытиях. Стоит в первую очередь заметить, что в случае достаточно частого изменения направления проводов, к тому же под различными углами, стоит лучше всего применять глухие лотки из меди со специальными крышками. Внутри можно расположить сразу же несколько проводов в различных направлениях. Они прекрасно изолируют всю проводку от перекрытий из древесины, к тому же крепятся друг к другу при помощи клепки. Подобные лотки достаточно часто создают из оцинкованной стали для уменьшения расходов.

При проведении работ по укладке данных лотков могут возникать отдельные трудности, которые чаще всего связаны с имеющимися конструктивными элементами дома, которые следует обходить либо же подрезать лотки, а в дальнейшем усиливать их. В таких ситуациях нужно будет проводить целый комплекс различного рода жестяных работ, опыт проведения которых также должен быть.

Каждый лоток следует заземлить в обязательном порядке. На поворотах лотки могут создавать такие углы, которые будут достаточно опасными для всей целостности кабеля, по этой причине на таких участках необходимо одевать на него изоляцию из гофры.

Рассматриваемый вариант изоляции можно применять также и изнутри, а в дальнейшем нужно будет в обязательном порядке закрыть всю конструкцию фальш-потолка гипсокартонным листом либо же иным подобным материалом.

Не всегда стоит рисковать.

Стоит сказать, что наиболее простой способ проведения монтажных работ состоит в проводке, которая делается на перекрытиях в слоях штукатурки из цемента или алебастра. Суть его состоит в том, что слой данного материала кладется вниз, а после того, как положен провод, укладывается еще один слой примерно 30 мм.

Скрытая в полу проводка

Скажем, что данный способ достаточно опасен с точки зрения вероятности возгорания, поскольку такая штукатурка может треснуть. Вообще, данный способ используется достаточно редко и применять его лучше не стоит.

Вернуться к содержанию

Полезная информация для каждого

  1. Кабель, применяемый при проведении проводки в доме и в городской квартире отличаются друг от друга, об этом не стоит забывать.
  2. Самым оптимальным вариантом является кабель NYM, поскольку у него имеется тройная изоляция наряду с оболочкой, которая сделана из негорючего материала, который носит название поливинилхлорида.
  3. Самыми надежными, исходя из требований электрической сети от любого рода сбоев и аварий являются дифавтоматы, которые имеют одновременно два устройства защиты, а именно автоматический выключатель, а также ранее уже обозначенное нами УЗО.
  4. Никогда не стоит забывать про то, что заземлить все имеющиеся распределительные коробки и трубы – занятие вовсе не пустое.
  5. Перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/8310_kakim-cvetom-oboznachaetsya-provod-zazemleniya/, вы узнаете о маркировке проводов заземления. В данной статье вы найдете множество информации про автоматические выключатели. Возможно, вам также интересно, как обустроить освещение на улице.

  6. Соединять трубы лучше всего посредством пайки либо сварки.
  7. Лучше всего подойдут трубы, изготовленные из меди, поскольку они хорошо гнутся, принимая при этом форму имеющегося желоба.
  8. Оптимальным способом защиты кабеля от любого рода повреждений являются торцевые втулки, изготовленные из пластика.
  9. Не нужно забывать про усадку дома, которая в любом случае рано или поздно произойдет, поэтому лучше изначально предотвратить защемление магистрали, выполнив правильные подсчеты такой усадки.
  10. Когда происходит обшивка стен вагонкой либо обоями из дерева можно не сверлить, а просто пропустить трубы магистрали по уже имеющимся пазам, которые были выдолблены ранее.
  11. В некоторых частях помещений можно производить комбинирование открытой проводки с закрытой. Например, это можно сделать в местах подведения провода к выключателям либо розеткам.

Напоследок добавим, что перед тем как сделать скрытую проводку в деревянном доме имеет смысл изначально посмотреть видео на данную тематику.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Скрытая проводка в деревянном доме как дань эстетике + видео

Бревенчатый сруб или коттедж из бруса: любая постройка из древесины, независимо от пропитки материала антипиренами, пожароопасна, и многие хозяева задаются вопросом – нужна ли скрытая проводка в деревянном доме.

Возможна ли скрытая проводка в деревянном доме?

В квартире высотного дома для того, чтобы проложить электросеть в помещениях, бетонные стены подвергают штроблению, то есть протачивают неглубокие канавки. С кирпичом зачастую поступают проще, просто скрывая проводку под толстым слоем штукатурки. В постройках из бревен или бруса дела обстоят несколько сложнее. Даже самый качественный кабель может легко выгореть вследствие случайного короткого замыкания, из-за чего велика вероятность возникновения пожара. Конечно, есть оптимальный выход – проложить сеть так, чтобы все провода были на виду. Но многим такой вариант покажется неэстетичным.

Допустима ли скрытая электропроводка в деревянном доме? Вполне, если использовать специальные каналы, которые должны укладываться в стены. Основное требование – исключить соприкосновение кабеля с древесиной. Дело в том, что даже без замыканий металлический сердечник, скрытый в изоляции, имеет обыкновение нагреваться при высокой нагрузке на сеть, которая возникает при включении нескольких бытовых приборов. Необходимо заранее позаботиться о том, чтобы деревянные стены не нагревались от проводки, и достигается это с помощью специальных коробов, рукавов или труб, прокладываемых в стенах.

Выбираем канал для протягивания кабеля

Итак, чтобы спрятать все провода в толщу стен, в бревнах или брусе придется выдалбливать выемки, пазы, полости, сквозные отверстия и так далее. Однако, как уже говорилось, даже изолированный кабель не должен соприкасаться с древесиной. В качестве меры предосторожности многие используют металлические рукава, которые для этой цели совершенно не подходят (ввиду плохих теплоизоляционных свойств), они предназначены для протягивания наружной сети. Для укладки кабелей внутри деревянных стен предназначены специальные металлические трубки, в крайнем случае – негорючие или пластиковые, которые имеют свойство затухать без внешнего вмешательства. Рассмотрим оба варианта.

Кабель-каналы из металла предпочтительнее по той простой причине, что совершенно не подвержены возгоранию. Кроме того, следует учитывать усадку стен, из-за которой пластиковые трубы, в отличие от медных, легко деформируются. С другой стороны, в углах каналы должны изгибаться, и в этом случае, если вы работаете с медью, следует набраться терпения. Дело в том, что сначала в трубку протягивают провод, после чего ее следует аккуратно согнуть на специальном трубогибочном приспособлении. При этом место сгиба должно быть с определенным радиусом, иначе есть вероятность повреждения кабеля.

Пластиковые каналы менее предпочтительны, хотя по стоимости более выгодны и позволяют сэкономить немало средств при укладке электросети. Просто помещать их лучше всего в канавки, выбитые в торцах бревен, ограничивающих дверной проем, в крайнем случае, использовать для протягивания проводов сквозь стены. В толщу перегородок между комнатами пластиковые трубки лучше не закладывать, помня об усадке венцов. Пазы с кабель-каналами закрываются вырезанными из доски или бруска заглушками, которые в дальнейшем закрываются наличниками или маскируются с помощью специальной шпаклевки для дерева с последующей шлифовкой поверхности, а также морилкой и лаком.

Как легче всего скрыть электросеть в срубе

Разводку по помещениям лучше всего делать не по стенам, а либо под половым покрытием, либо под потолочной обшивкой. Поскольку такое размещение кабелей считается скрытным, прокладываем по лагам (или под ними, если на перекрытии) медные трубки, соединяя в специальных распределительных коробках, которые ни в коем случае не должны соприкасаться с деревом. Желательно такие пересечения магистралей отделять от обшивки асбестовыми или металлическими листами. В стене, в конце каждого паза под ответвление сети, выдалбливаем выемку для монтажной коробки, поверх которой крепится розетка или выключатель. Диаметр трубы и толщина ее стенки выбирается в зависимости от сечения провода.

Допустимое сечение жилы кабеля, мм2

Необходимая толщина стенки трубы

Алюминий

Медь

Менее 4

Менее 2.5

Не нормируемая

6

2.5

10

4

2.8

16; 25

6; 10

3.2

35; 50

16

3.5

70

25; 35

4.0

Скрутки проводов, даже прикрытые распределительными коробками, должны быть изолированы колпачками, особенно в тех местах, где древесина расположена в непосредственной близости. Если планируется обшивать стены вагонкой, можно пускать кабель-каналы прямо по их поверхности, не выдалбливая пазы. Как раз в этом случае наиболее уместны негорючие пластиковые трубы, причем, независимо от материала, провода должны быть скрыты в них полностью, особенно в местах соединения с распределительными коробками. Как вариант, возможна комбинированная схема, когда магистрали скрыты в металлических желобах и трубах под обшивкой стен, пола и потолка, а разводка по точкам выполняется полуоткрытая, в коробах.

Открытая проводка в деревянном доме как часть дизайна

Прятать кабели совсем не обязательно, если стены не планируется скрывать под обрешеткой с последующей отделкой штукатуркой или под обоями. С бревенчатыми перегородками между комнатами будет прекрасно сочетаться наружная электропроводка, в деревянном доме это решение может стать частью дизайна. Впрочем, если вам кажется, что электросеть, протянутая по стенам и потолку, не будет сочетаться с картинами и ковриками, ее можно уложить в пластиковые короба, которые впишутся в любую обстановку.

Также допускается прокладывать кабели в специальных каналах декоративных плинтусов, что удобно при евроремонте, когда не хочется делать квартиру похожей на офис, используя короба. Некоторые домовладельцы применяют пластиковые гофрированные трубки, отличающиеся гибкостью, но совершенно не защищающие проводку и не обладающие эстетическим видом. В нежилых помещениях очень часто монтируют кабели с помощью металлических скоб, такой вариант уместен в санузле или в бане, а также в мастерской, гараже, в погребе или в сарае.

Внешняя электросеть удобна тем, что легко найти и исправить повреждение, возникшее вследствие короткого замыкания или по иной причине.

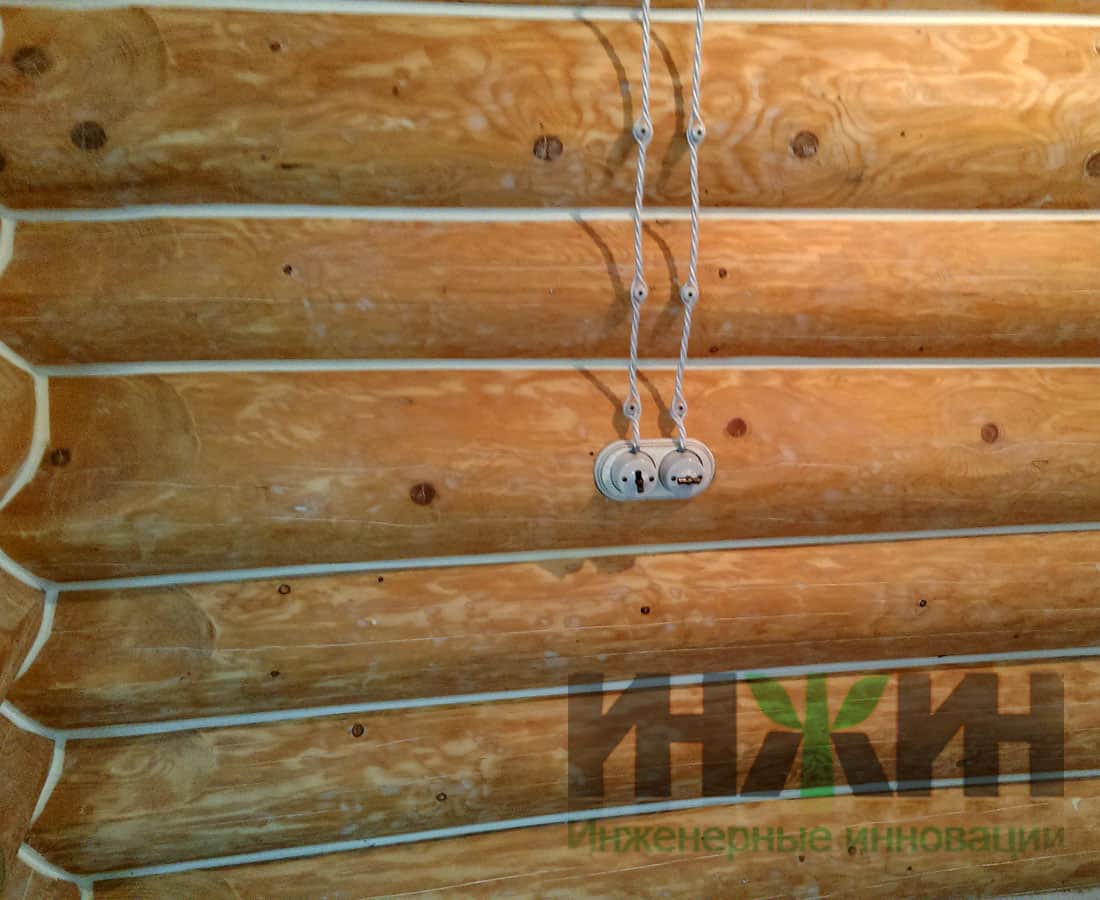

Наиболее интересна открытая электропроводка в деревянном доме, выполненная в стиле «ретро», когда скрученные косичкой медные изолированные провода протягиваются прямо по стене, с закреплением с помощью керамических изоляторов. В магазинах нередко можно найти модели розеток и выключателей в стиле 30-40 годов, с массивными корпусами (хотя почти наверняка в розетках будет присутствовать контакт заземления). Единственное условие при организации такой сети – соблюдать между кабелем и стеной промежуток в 10 миллиметров. Однако у данного типа есть и минусы, в частности: открытый доступ детей к проводам (а вдруг ножницами порезать возжелают), а также высокая стоимость и дефицит керамических роликов для крепежа двужильной скрутки.

Оцените статью: Поделитесь с друзьями!

скрытая, открытая, ретро. Выполним электромонтаж любой сложности.

Инженерный центр Мосмонтаж предлагает несколько видов электропроводки в деревянном доме:

Монтируем “под ключ” : Электрика, Сантехника, Отопление, Вентиляция.



1. Выбираем тип прокладки электропроводки в деревянном доме.

   Есть много споров и мнений по выбору метода прокладки кабеля по деревянным стенам и перекрытиям, ответ же всего один:

Согласно правилам устройства электроустановок (ПУЭ) все магистрили либо должны либо быть выполнены открытым способом(обеспечивать быстрый доступ) либо быть в толстостенных металлических трубах.

   Логика тут проста и понятна, при возникновении короткого замыкания если проводка открытая, она будет греться, пойдет дым и она загорится – это увидит человек и как-то среагирует. Если же проводка скрытая и провод проложен в металлической трубе, то при возникновении короткого замыкания проводка нагреется, вспыхнет – но тут же потухнет, т.к. в трубе нет доступа кислорода. Отсюда следствие, что нельзя применить пластиковую гофру или даже металлорукав(он прогорит) и проложить внутри деревянных стен скрытную электропроводку. Остается два варианта:

   а) при строительстве дома закладывать металлические трубы внутрь стен для будущей электропроводки, учитывая все изгибы и повороты, на стройке постоянно должен работать опытный сварщик – мы за 20 лет видели штук 15 таких домов, это очень дорого(а может и дешево, если сравнивать с пожаром), но конечно же возможно.





   б) делать открытую электропроводку, как в нашем примере – на фотографиях видно, это красиво и безопасно.





  Так как в Росии много людей с инженерными талантами и своими техническими задумками, то конечно есть отступления от правил. Например, часто продаются готовые комплекты брусовых домов в которых предусмотрены отверстия для будущих инженерных систем и будущий дачник спокойно прокладывает по ним электропроводку в гофре или металлорукаве для пущей надежности – делать этого нельзя, но продавцы дома обычно этого не объясняет, а местный электрик наверняка понимает, но желание выполнить простую работу берет верх.



  Если вы уж попали в такю ситуацию, что вот строится дом, и есть предусмотренные каналы для кабеля и очень хочется их использовать – обратитесь к нам, мы предложим оптимальное решение.



  В дачных поселках случаются скачки напряжения обусловленные различными факторами: кто-то включил китайский сварочный аппарат, кто-то временно незаконно подключается, упало дерево на провода или самый частый вариант обычная перегрузка электросети – от всего этого вас предохраняют установленные в вашем электрощите автоматы(“пробки”) и теоретически короткого замыкания у вас не будет. Вот только официальная гарантия на щитовую автоматику от большинства известных фирм 1 год.



   Вы часто меняете автоматы?, что будет если он не сработает при перегрузке?? Для вашей безопасности доверяйте электромонтажные работы профессионалам.



  Если проводку в деревянном доме смонтировали в гофротрубах и зашили ее гипсокартоном – при несрабатывании автомата хозяйка увидела уже факел открытого пламени на стене. При правильно смонтированной проводке открытое пламя затухло бы в металлической трубе или при открытом монтаже можно было вовремя заметить перегрев.



  Одним из плюсов открытой электропроводки в деревянном доме является возможность ее визуального контроля и предупреждение от повреждения грызунами.



  Все сечения кабелей и защитную автоматику определяет проект электроснабжения, который мы с вами согласуем до начала работ. В своих проектах мы спользуем только сертифицированные материалы, например рекомендуем кабель ВГнг-LS он не поддерживает горение и его изоляция не дымится с выбросом токсичных газов.







Приходите к нам в офис – мы поможем разобраться!



При заказе проекта и монтажных работ:



ПОДАРОК Скидка на материалы до 40% (домам и офисам скидка 10% на монтаж)



КОМПЛЕКТ для новостроек: Проекты + Монтаж + Лаборатория + Все Акты + Отделка





Есть все лицензии: СРО, МЧС, ISO(ГОСТ)



Получить БЕСПЛАТНО смету?

Все сети: Электрика,  водоснабжение, отопление и вентиляция!

Присылайте техзадания и планы помещений: 2155682@mail. ru



Узнать цены? Звоните:
+7 (495) 118-32-15, +7 (495) 118-34-20




Офис в 7-ми минутах пешком от метро Новокузнецкая!  Карта проезда



Для Дизайнеров, Архитекторов, Строителей действуют партнерские условия, бонусы и скидки!

Скрытая проводка в деревянном доме: монтаж, кабель канал

Идея строительства частного дома или дачи из дерева очень привлекательна для многих людей.

Популярность таких жилых объектов не утрачивает своей актуальности многие тысячи лет. Древесина, как строительный материал, обладает рядом несомненных преимуществ: экологической чистотой, способностью создавать комфортный микроклимат, простотой монтажа и многими другими достоинствами. Правда, есть одно но! Дерево горючий строительный материал и это очень серьезный недостаток, требующий четкого соблюдения всех противопожарных мер.

По статистике, больше половины всех пожаров в деревянных строениях происходит по причине выхода из строя электропроводки. Короткое замыкание, воспламенение изоляции и вот ваш дом объят пламенем, а потушить горящую древесину очень трудно! Зачастую такие негативные события возникают в результате несоблюдения элементарных требований и норм к электромонтажу разводки, механическому повреждению изоляционного слоя кабельных изделий, и очень часто в случае превышения общей мощности нагрузки на сеть энергоснабжения. Все это касается любых видов электрической разводки в жилых строениях из древесины.

Открытая разводка внутренних электрических сетей, уложенная в пластиковые кабель-каналы в деревянном доме или на даче, наиболее предпочтительный вариант электрификации таких объектов. В этом исполнении, электропроводка всегда на виду и при аварийных ситуациях можно принять экстренные меры по их устранению. Но такой вариант не всегда устраивает владельцев недвижимости. С эстетической точки зрения и привлекательности интерьера помещения, открытая электроразводка — это «прошлый век», если она, конечно, не является обязательным элементом ретро-дизайна. В этой статье мы ответим на вопрос, как правильно осуществить электромонтаж скрытой разводки в деревянном жилом или бытовом строении, соблюдая все требования и нормы ПУЭ (правил устройства электроустановок).

Важно! Большинство специалистов не рекомендуют выполнять монтаж скрытой электроразводки по легко воспламеняемым конструкциям, к которым относятся и деревянные строения. Однако, если четко следовать всем нормативным документам, то такой тип электрической проводки в строениях из дерева не несет никакой опасности!

Правила монтажа

Скрытое устройство электрической проводки в зданиях из древесины довольно сложный и дорогостоящий процесс. При выполнении монтажа необходимо строго соблюдать меры противопожарной безопасности, требования ПУЭ и ГОСТА Р50572 1–93. Если вы не имеете опыта в проведении таких работ, то лучше нанять соответствующего специалиста-электрика, а не пытаться выполнить их собственными силами. Такой подход может привести к непредсказуемым результатам и даже к полной потере объекта недвижимости! Но и работу наемного исполнителя следует контролировать, а для этого нужно знать элементарные нормы электромонтажа скрытой разводки на объектах, построенных из древесных материалов.

Перед проведением работ необходимо выполнить проектирование принципиальной и монтажной схемы электрической сети по строению. В ней следует указать точную трассу прокладки электрических кабелей и проводов с привязкой к конструктивным элементам объекта, наметить места расположения электрощита, выключателей питания, электрических розеток и других необходимых элементов энергосети. Нормативный документ ПУЭ регламентирует все эти работы и им необходимо руководствоваться в обязательном порядке. После составления детального плана, его лучше согласовать со специалистом энергетической компании, обслуживающей район нахождения недвижимости, хотя действующее законодательство и не предусматривает этого.

После разработки схемы, можно приступать к монтажу скрытой проводки в деревянном строении. Этот процесс весьма трудоемкий и требует больших финансовых вложений, но красота, как говорится, требует жертв. Правда, затраты зависят от типа проекта объект. Если дом построен из бруса или бревна, то они выше, если конструкция каркасная, то соответственно ниже. В любом случае это недешевое удовольствие, по отношению к устройству открытой проводки в кабель-каналах. Ниже мы дадим ответ на следующие вопросы: что можно, а что нельзя делать при монтаже разводки, как выбрать материалы для выполнения работ и так далее.

Как нельзя монтировать электропроводку

Правила устройства электроустановок (ПУЭ) устанавливают полный запрет на монтаж электропроводки непосредственно по деревянным поверхностям здания! Тем более ее нельзя прикрывать отделочными строительными материалами, склонными к воспламенению. Не следует надеяться на высокое качество изоляционного слоя современной кабельной продукции, так как она может быть повреждена в результате различных негативных процессов и реакций, протекающих в установленных кабель-каналах. К таким воздействиям можно отнести перепады температуры, накопление влаги и пыли, а также микротрещины в изоляции. Все это может создать ситуацию, при которой существует возможность пробоя между проводниками, что чаще всего приводит к возгоранию изоляции с последующим воспламенением древесины.

Внимание! В соответствии с пунктом 7.1.38 ПУЭ скрытая электрическая проводка в домах из древесины не должна соприкасаться с деревянными поверхностями, а также укладываться в пластиковые гофры и короба без защиты этих конструкций специальными материалами. Несоблюдение этих норм может привести к пожару.

Использование пластиковых гофр и труб запрещено на основании следующих факторов: низкая механическая прочность, возможность повреждения грызунами, плохая устойчивость к огню. К тому же в этих конструкциях может накапливаться древесная пыль, которая склонна к самовозгоранию. Даже металлические гофрированные рукава не способны защитить строение от возгорания при коротком замыкании в скрытой электропроводке. Толщина их стенок небольшая и они не смогут выдержать высокую температуру электрической дуги. Кабель-каналы для скрытой проводки в деревянных строениях должны выдерживать короткое замыкание без прогорания стенок в течение длительного времени. Этим характеристикам в полной мере соответствуют стальные, а также медные трубы и короба.

Конечно, правила устройства электроустановок — это очень консервативный регламентирующий документ. Современная реальность вносит свои коррективы и многие застройщики не соблюдают правила устройства скрытой электропроводки в зданиях из дерева. Мотивируют они это тем, что автоматика защитит от любых аварийных ситуаций, что типично для зарубежных стран. Но живем в России и должны руководствоваться нашей нормативной базой. Консерватизм в такого рода документах позволяет избежать серьезных аварий, с жертвами и уничтожением недвижимости. Помните об этом!

Как правильно выполнить монтаж

Существует множество вариантов монтажа скрытой разводки электрической сети в деревянном доме или на даче, но только некоторые из них удовлетворяют нормам ПУЭ. Процесс проектирования и проведения электромонтажных работ должен полностью соответствовать требованиям как этого документа, так и нормам противопожарной безопасности. Скрытая электроразводка в строениях из бревна и бруса прокладывается в специальных кабель-каналах, которые способны локализовать воспламенение изоляции внутри себя. Они укладываются в штробы, прорезанные в древесине и обработанные огнеупорными материалами. Для каркасных конструкций технология проще: кабель-каналы размещаются в пустотах конструктивных элементов строения.

Лучшими изделиями для защиты проводов и кабелей, спрятанных в штробах и пустотах конструкций из дерева, считаются металлические короба и трубы. Такие кабель-каналы не нуждаются в дополнительной огнеупорной изоляции. Для гофрированных рукавов и коробов из негорючих полимерных составов необходимо предусмотреть круговую защиту от соприкосновения с древесиной, изготовленную из несгораемых прокладок, с минимальной теплопроводностью. В качестве материала для их установки можно использовать асбест, бетон, алебастр или цементную штукатурку. Толщина защитной прокладки рассчитывается исходя из мощности электропроводки и технических характеристик кабелей и проводов.

Самый надежный вариант монтажа электрической разводки, полностью соответствующий требованиям ПУЭ, в строениях из древесины — это прокладка проводов и кабелей в металлических защитных оболочках, трубах и коробах из меди или стали. Медные трубы легко изгибаются и режутся даже без использования специнструмента, что очень важно при монтаже разветвленной внутренней сети электроснабжения. Использование труб из стали более трудоемкий процесс, требующий высокой квалификации исполнителей и применения специальных инструментов.

Важно! Выполняя прокладку скрытой электрической проводки в металлическом коробе или трубе, мы решаем сразу две важные технологические задачи: защищаем провод или кабель от различных механических повреждений, а также исключаем возможность возгорания деревянного здания в случае короткого замыкания!

Общие требования к электромонтажу

Линию разводки, в обязательном порядке, нужно вести с выполнением всех требований ПУЭ. Количество изгибов, разветвлений и поворотов должно быть минимальным. В тех точках конструкции здания, где невозможно проложить прямую трассу, необходимо устанавливать коробки разветвления. При монтаже этих элементов электропроводки, запрещено закрывать их любыми интерьерными конструкциями, чтобы обеспечить свободный доступ к ним в любой ситуации. Без разветкоробок невозможно правильно выполнить трассировку электропроводки, так как ответвления от основного кабеля необходимо выполнять под прямым углом, без скруток и перегибов.

Трубы и короба электрической скрытой разводки в деревянном здание заглубляются в конструктивные элементы так, чтобы ни в коем случае не ослабить несущую способность строения. Подбор кабель-каналов выполняется исходя из конструктивных особенностей и площади сечения проводов. Кабель, уложенный в защитную оболочку, должен занимать не более 40% ее внутреннего пространства, а также без проблем протягиваться по всей длине трубы или короба до ближайшей разветкоробки. Если участок электропроводки состоит из нескольких токоведущих проводников, то пропорции должны быть такими же.

Внимание! Руководствуясь пунктом 522.3.2 нормативного документа ГОСТ Р 50571.15–97 в местах возможного накопления сконденсированной влаги, кабель-каналы необходимо укладывать с уклоном и устанавливать технологические заглушки для ее слива. Конденсат может вызвать короткое замыкание!

Выбор проводов и кабелей

После проектирования и трассировки линии электроразводки, определения мест размещения каждого узла необходимо подобрать марки кабелей и проводов, которые будут укладываться в кабель-каналы. Для зданий из древесины рекомендуется использовать следующую кабельную продукцию.

  1. Силовой кабель ВВГ. Это кабель с медными монолитными жилами, количество которых может доходить до пяти штук. Каждая жила имеет собственную ПВХ изоляцию определенного цвета, что позволяет упростить монтаж электропроводки. Кабель имеет общий внешний изоляционный слой, изготовленный из гибкого полимера. Изделие выпускается как в круглом, так и в плоском исполнении.
  2. Силовой кабель NYM. Это импортный аналог ВВГ с монолитными токоведущими жилами из меди и трехслойной изоляцией. Выпускается только в круглом исполнении. Конструктивная особенность изделия заключается в том, что каждая жила покрыта собственной разноцветной изоляцией, весь пучок жил залит дополнительным изоляционным слоем, а сверху вся конструкция заключена в оболочку из ПВХ.

Конечно, при устройстве скрытой проводки в деревянном здании можно использовать и другие подходящие марки проводов и кабелей, но следует знать, что количество жил в используемых изделиях должно быть не менее трех единиц. Это обязательное требование ПУЭ, так как вся электропроводка должна иметь контур заземления.

Выключатели и розетки

В местах расположения розеток и выключателей необходимо высверливать специальные гнезда под монтаж металлических коробок. Монтажные коробки под выключатели и розетки, а также распределительные коробки, устанавливаются по специальной технологии, предусматривающей надежное соединение этих элементов сети с кабель-каналами. Качественный контакт очень важен, так как всю конструкцию кабель-каналов и других частей желательно заземлить. Существует несколько способов крепления труб и коробов к коробкам, но самый надежный — это пайка или сварка. Неплохими показателями обладают и резьбовые соединения.

Внимание! Части электрического кабеля или проводов необходимо отрезать такого размера, чтобы в монтажных и распредкоробках создавался некоторый запас по длине этих комплектующих, который необходим при коммутации и в других случаях.

Если кабель-каналы изготовлены из медных труб, то концы изделий при вводе в металлические коробки распределения и монтажа элементов сети необходимо качественно развальцевать. Стальные трубы монтируются через резьбовое соединение. Максимальная плотность соединения обеспечивается гайками. Вся конструкция кабель-каналов и металлических коробок должна обеспечивать защиту скрытой электропроводки по классу IP — 54, что исключит попадание пыли и воды на кабели и провода. Выполнение всех этих требований обеспечит надежность электропроводки и исключит возможность возникновения пожара. Ниже мы рассмотрим все этапы монтажа скрытой проводки в деревянном доме.

Этапы электромонтажа скрытой разводки

Следует еще раз заметить, что прокладка скрытой сети энергоснабжения в доме из древесины должна выполняться в специальных металлических кабель-каналах, распределительных и монтажных коробках. Технология такой скрытой разводки делится на следующие этапы.

  1. Выполняется подготовка трассы для размещения кабель-каналов, распределительных и монтажных коробок. С помощью инструмента по дереву прорубаются или высверливаются штробы, монтажные места под элементы сети и межкомнатные переходы. Для каркасных домов процесс сразу начинается с монтажа кабель каналов в незаполненных пустотах конструкции.
  2. Кабель-каналы (трубы или короба) подготавливаются к монтажу. Режутся на необходимые куски согласно монтажной схеме, зачищаются и при необходимости на них нарезается резьба. Также проходят подготовку межкомнатные гильзы и другие элементы сети: распредкоробки оснащаются клеммными планками, а все другие комплектующие очищаются от загрязнений.
  3. Производится установка распределительных и монтажных коробок, гильз межкомнатных переходов, труб или коробов кабель-каналов, их стыковка и закрепление в штробах или других пустотах конструкции. Трубы крепятся хомутами, подобранными под размер кабель-каналов, или утапливаемыми в древесину специальными металлическими накладками.
  4. Самый ответственный этап монтажа — это протяжка кабелей и проводов в кабель каналы и их подключение. После протяжки необходимо проверить целостность жил и изоляции при помощи тестера, только после этого можно подключать проводку к элементам сети, ориентируюсь по цвету изоляции жил.

После выполнения всех работ необходимо проверить их качество. Простая проверка с помощью тестера или лампочки-пробника — это не самый подходящий вариант. Лучше пригласить специалиста с соответствующей аппаратурой, который наделен полномочиями выдачи официального документа поверки электропроводки. Этот сертификат позволит вам не только спокойно пользоваться электрической сетью, но и избежать проблем с контролирующими органами. Экономить на этой процедуре не следует, так как стоимость бытовой техники, которая может выйти из строя по причине короткого замыкания, намного превосходит затраты на такую проверку! На последнем этапе вся конструкция скрытой проводки закрывается декоративными или иными элементами.

Заключение

Теперь вы в курсе, как выполнять монтаж скрытой электропроводки на любом объекте, построенном из древесины. Электрификация частного дома или дачи, построенных из натуральной древесины — это довольно сложный, дорогостоящий и очень трудоемкий технологический процесс. Если вы обладаете опытом и профессиональными навыками, позволяющими выполнить такие работы, то смело беритесь за монтаж электроразводки. В противном случае лучше пригласит специалиста со стороны, который выполнит все работы в соответствии с нормами и стандартами, а проконтролировать его действия вы вполне сможете, если внимательно прочитали статью!

Видео по теме

Электрика | СрубовЪ

1. Открытая проводка в короб каналах





Популярный вид электропроводки, кабеля размещаются на стенах в полимерных короб каналах, хорошо подходит для каркасных построек, а так же для построек из бруса.

Плюсы:

  • Соответствие требованиям пожарной безопасности;
  • Невысокая стоимость по сравнению с остальными видами проводки;
  • Простота монтажа и ремонта проводки, всегда можно заменить проблемный кабель или добавить новую линию.

Минусы:

  • Возможность повреждения кабеля механическим путем или грызунами;
  • Визуальная непривлекательность.

2. Открытая электропроводка на изоляторах в стиле ретро





Отлично подходит для домов и бань рубленных вручную, а также для домов из оцилиндрованного бревна. Представляет собой витые двух или трехжильные провода которые проложены по стенам на фарфоровых изоляторах.

Плюсы:

  • Соответствие требованиям пожарной безопасности;
  • Оригинальный внешний вид который отлично смотрится в бревенчатых домах и банях.

Минусы:

  • Высокая стоимость материалов;
  • Необходимость подтягивать провода после усадки сруба.

3. Скрытая электропроводка





При монтаже данного вида электропроводки провода сначала протягиваются в металлические гофрированные трубы, и только после этого монтируются внутри стен, в полах и межэтажных перекрытиях. В целях обеспечения пожарной безопасности, а также ревизии и ремонта распределительные коробки монтируются снаружи стен, как и при открытой проводке.

Плюсы:

  • Сохраняется красота и эстетика деревянного дома;
  • Намного меньше риски повреждения проводки механическим путем.

Минусы:

  • Очень трудоемкий процесс, проводку необходимо делать во время строительства дома и отделочных работах;
  • Высокая стоимость работ;
  • Сложность при ремонте, ревизии, а так же при прокладке новых линий.

4. Открытая проводка в гофрированных трубах

Этот вид проводки чаще всего применяется в технических помещениях, хозблоках, или в качестве временной проводки.

Плюсы:

  • Низкая стоимость монтажа.

Минусы:

  • Возможность повреждения проводки механическим путем или грызунами;
  • Визуальная непривлекательность, провода в гофрированных трубах сложно ровно разместить на стенах даже при использовании специального крепежа;
  • При усадке рубленного сруба провода на стенах будут провисать, поэтому их нужно будет подтягивать.



Наша компания проводит следующие виды работ по монтажу электрики в деревянных постройках:

  • Полный монтаж электропроводки в домах и банях;
  • Монтаж и подключение контура заземления;
  • Монтаж электрощитов, выключателей, розеток и светильников;
  • Ремонт и замена электропроводки.

Поделиться

Правильный монтаж проводки в деревянном доме

Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.

Основные требования

К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича. И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.

Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.

При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.

Варианты прокладки

Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму. Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.

Открытый (наружный) метод

В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.

Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.

Скрытый метод

Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь. И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.

Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.

Кабель-каналы

В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.

Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.

Порядок действий при монтаже

Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:

  1. Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.д.
  2. Сверление отверстий – для каналов и электроустановочных изделий.
  3. Сборка вводного защитного электрощита и электросчетчика.
  4. Прокладывание и соединение проводов – на пайки или клеммы.
  5. Установка розеток и выключателей.
  6. Проверка изоляции и всей системы (на короткие замыкания).

Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.

Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.

Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.

И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.

Ввод в эксплуатацию

Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.

Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно. Как и сделать это без специального образования и оборудования – здесь задача электрика.

Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.

Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.

Правила безопасности

Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:

  • жилы соединяются некачественно: в результате контакты начинают нагреваться.
  • металлические гильзы и распределительные коробки не используются.
  • используются кабели, не соответствующие требованиям.
  • медные и алюминиевые провода применяются одновременно: соединять их нельзя.
  • сечения жил и параметры защитных приборов подбираются неправильно.
  • при прокладке проводов за декором используется пластиковая гофра.

Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.

Заключение

Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям. Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.

Система строительства Thermal-Log ™ для бревенчатых и деревянных каркасных домов

«Прожив в доме десять лет, многие из нас нуждаются в ремонте или продаже и переезжают дальше, но это не относится к бревенчатым домам в Висконсине. Сегодняшняя красота столь же сильна, как и тот день, когда мы переехали, что доказывает качество и мастерство, которые выдержали холодную и влажную погоду на северо-западе Тихого океана, которая может быстро разрушить дом. Есть только одна причина, по которой мы продадим наш бревенчатый дом в Висконсине, – это построить дом поменьше для пенсионных лет! Спасибо Wisconsin Log Homes за 10 лет жизни в доме нашей мечты и особенно за красоту, которую он сохранял на протяжении десятилетия! » -Стэн и Иви

1.Энергоэффективность – Чтобы гарантировать, что каждый бревенчатый дом Wisconsin достиг того уровня энергопотребления, который выбирает владелец, наша строительная система Thermal-Log ™ использует несущую стену 2×6 для использования инновационных вариантов изоляции и в 3-4 раза более энергоэффективна, чем цельнолитые бревна стена.

2. Высокие R-значения – Термическое сопротивление (или сопротивление тепловому потоку) измеряется в R-значении; чем выше значение R, тем больше термическое сопротивление. Среднее значение R для древесины хвойных пород составляет 1,41 на дюйм и 0.71 для большинства лиственных пород. Стена из массивного бревна средней толщины 10 дюймов обеспечивает R-8,5 (R-14,1 по всему диаметру, снижаясь до R-5,6 на каждом горизонтальном стыке). Наша стеновая система Thermal-Log ™ с тем же 10-дюймовым бревном может обеспечить до R-40 + в стенах и до R-65 + в крыше. Более высокие значения R приводят к более комфортному дому и значительному снижению затрат на электроэнергию в любом климате.

3. Соответствие Энергетическому кодексу – Наша строительная система Thermal-Log ™ соответствует национальным строительным нормам и всем действующим энергетическим стандартам.Однако дома из цельного бревна часто не удовлетворяют большинству строительных норм и стандартов Energy Star. В некоторых штатах дома из цельного бревна не подпадают под нормальное соблюдение норм энергопотребления, в то время как в других требуется дополнительная изоляция крыши дома, чтобы компенсировать низкую R-ценность стен из цельного бревна.

4. Отсутствие регулировки осадки – В отличие от цельнолитой конструкции, наша конструкция Thermal-Log ™ не требует технического обслуживания. Конечно, каждые несколько лет вам нужно будет красить и герметизировать свой дом, но из-за усадки внешней бревенчатой ​​стены проблем с укладкой практически не возникает.Вам не придется беспокоиться о корректировке внутренних стен для размещения бревен вокруг каминов, дверей, окон и опорных балок.

5. Отсутствие инфильтрации воздуха – Thermal-Log ™ использует энергосберегающую изоляционную стену с сердечником, обернутую Tyvek, самой современной воздухо- и водонепроницаемой оберткой для дома в отрасли, чтобы обеспечить более высокую энергоэффективность за счет предотвращения утечек воздуха, что приводит к чрезвычайно герметичный дом. В результате температура в доме Thermal-Log ™ намного более стабильна, а холодные и дорогостоящие сквозняки, типичные для строительства из цельного бревна, полностью исключаются.Поскольку древесина естественным образом впитывает влагу и расширяется при высокой влажности, она также выделяет влагу и сжимается при низкой влажности. Традиционный бревенчатый дом гораздо более уязвим для утечек воздуха, поскольку бревенчатые стены расширяются или сжимаются. Часто во время сжатия или расширения между бревнами открываются небольшие «зазоры», создавая утечки воздуха, вызывающие сквозняки и дорогостоящие счета за отопление или охлаждение. Если не поддерживать должным образом сезонную герметизацию, естественное оседание при изменении климата в большинстве домов из цельного бревна неизбежно.

6. Простота электрического монтажа – С помощью нашего Thermal-Log ™ вся проводка может быть выполнена традиционным способом. Электропроводка прокладывается в полости стены и потолка до внутренней отделки материалов или нестандартных бревенчатых работ. Розетки, освещение и даже системы безопасности и звука можно легко установить на любой стене, в которой вы нуждаетесь, без ущерба для красоты. Электромонтаж дома из цельного бревна требует больших затрат времени и средств из-за надрезов, долбления и сверления, необходимых для скрытия проводов. Прокладку проводов можно производить только вдоль обшивки дверного проема или за дополнительным необходимым плинтусом, так что проводку можно спрятать.Этот метод требует, чтобы розетки были установлены гораздо ближе к полу, чем обычно, что может затруднить установку розеток.

7. Беспроблемное строительство – Наша строительная система Thermal-Log ™ преодолела естественные недостатки строительства из цельного бревна. Профессиональные строители считают, что наша строительная система, подробные планы дома и наша квалифицированная команда поддержки обеспечивают надежность и простоту работы на стройплощадке. Простота нашей строительной системы также позволяет нашим клиентам использовать любого квалифицированного, опытного строителя обычных домов на заказ, а не ограничиваться только подрядчиками по бревенчатым или деревянным постройкам.Благодаря всем этим преимуществам, средний дом Thermal-Log ™ может быть построен примерно на 1/3 меньше времени, чем дом из цельного бревна, что экономит ваше время и деньги. Поскольку строительство из цельного бревна часто требует более длительного времени на выполнение заказа и требует больше времени для строительства, затраты на рабочую силу всегда будут выше.

8. Гибкость дизайна – Гибкость нашей системы Thermal-Log ™ позволяет использовать широкий спектр архитектурных стилей и свободу выбора и комбинирования уникальных строительных материалов по вашему выбору.И интерьер, и экстерьер дома могут быть отделаны бесконечным количеством отличительных продуктов. Бревенчатые и деревянные акценты легко наносятся там, где хозяин выбирает, не уступая дереву. Массивные бревенчатые конструкции состоят из бревенчатых наружных стен по всему периметру интерьера дома. Помимо цвета морилки, обычно единственный выбор у владельцев – это круглая или плоская бревенчатая стена, независимо от того, хотят они трещины или нет.

9. Простота установки HVAC – Thermal-Log ™ позволяет устанавливать все приложения HVAC традиционным и более эффективным способом в основной стене или там, где это необходимо, без перенаправления на другие стены в доме.Легко устанавливаются воздуховоды, диффузоры, сапоги и т. Д. Наружные стены из массивной бревенчатой ​​стены нельзя использовать для возврата холодного воздуха или каких-либо воздуховодов. Все воздуховоды должны быть перенаправлены, заключены в коробки или спрятаны в шкафах или внутренних стенах. Этот процесс требует больше материалов и больше труда, что резко увеличивает стоимость.

10. Простота установки сантехники – Thermal-Log ™ позволяет устанавливать и скрывать обычные сантехнические работы внутри основной стены или системы пола, экономя время и деньги владельцев.Поскольку все внешние стены в доме из массивного бревна сделаны из цельного дерева, их нельзя использовать для водопровода (на внешних стенах нельзя устанавливать даже вентиляционные трубы для раковин).

11. Простота установки в шкаф – Thermal-Log ™ позволяет использовать различные типы отделки стен, что снижает затраты на установку и делает крепление шкафов и умывальников к основной стене простым и быстрым. Поскольку стены из цельного бревна обычно не плоские и не усаживаются по высоте, возникают проблемы, когда шкафы крепятся к ним напрямую.Чтобы учесть движение, установщик прикрепляет шкафы к стене подрамника, которая прилегает к стене из бревна. В конструкции из цельного бревна, когда шкафы крепятся непосредственно к бревенчатым стенам, проблемы по своей сути возникают со временем, когда бревенчатая стена оседает или перемещается.

12. Простота изменений на месте – Во время строительства, когда домовладельцы действительно проходят и видят свои стены, они иногда понимают, что расположение окна или двери будет лучше соответствовать их потребностям, если их переместить.Эта регулировка легко выполняется с помощью нашего Thermal-Log ™, потому что основная стена может быть легко разобрана или перестроена по мере необходимости. Однако, как только стена из цельного бревна построена, переместить окно или дверь становится чрезвычайно дорого, потому что бревна все сложены друг на друга. К сожалению, домовладельцы понимают, что им просто придется смириться с этим.

13. Простота будущих дополнений или модернизации – Структурная целостность нашей строительной системы Thermal-Log ™ дает владельцам полную свободу проектирования; они ограничены только своим творчеством, характеристиками собственности и бюджетом при рассмотрении вопроса о реконструкции.Стены из массивного бревна подвержены утечкам воздуха. Очень важно, чтобы строитель сконструировал и правильно установил анкеры с пазами или шлицевые доски, чтобы обеспечить перемещение между существующей структурой и новой пристройкой. Эти стыки необходимо повторно заделать, так как движение будет продолжать нарушать герметичность.

14. Неограниченные архитектурные стили – Наша строительная система Thermal-Log ™ допускает широкий диапазон стилей, включая Западную гору, Тихоокеанский Северо-запад, Адирондак, Шале, Аппалачи, Ремесленника, Фермерский дом, Сельский модерн и Французский кантри.Независимо от того, является ли ваш дом из бревенчатого, деревянного или гибридного стиля элегантным, деревенским, современным, индустриальным или сочетанием различных стилей, ваши возможности дизайна безграничны. Некоторые люди считают, что многие из построенных сегодня домов из цельного бревна имеют более пограничный стиль, довольно мягкие и не содержат художественных деталей, кроме бревенчатых и каменных материалов, используемых в них.

Руководство по оценке

от бревенчатых домов Батл-Крик

Чертежи и планы строительства

Три копии плана строительства вашего бревенчатого дома включены в стоимость пакета материалов.

Фундамент

Подъезд с бетонными нижними колонтитулами и блочными стенами стоит около 11 долларов за квадратный фут площади бревенчатого дома. Подвалы стоят 25 долларов за квадратный фут площади.

Проезд

Стандартные проезды имеют ширину 12 футов. На выемку грунта, профилирование и гравий придется потратить примерно 1050 долларов на 100 футов подъездной дороги, а установка водопропускной трубы будет стоить 250 долларов. Так, например, подъездная дорога длиной 250 футов с водопропускной трубой будет стоить 2,5 x 1050 долларов + 250 долларов = 2875 долларов.

Септическая система

Обычная подземная септическая система с рыхлыми грунтами обычно стоит от 3000 до 4000 долларов.

Вода

Плата за подключение к городскому водопроводу обычно составляет от 900 до 1300 долларов, но для получения более точной оценки обратитесь к местному поставщику коммунальных услуг. Колодец, в зависимости от глубины, будет стоить от 3000 до 8000 долларов при условии, что вы попадете в питьевую воду без необходимости использования фильтрующих устройств. Эти устройства различаются по цене, поэтому свяжитесь с местным бурильщиком для уточнения цен в вашем регионе.

Чертежи и планы строительства

Три копии плана строительства вашего бревенчатого дома включены в стоимость пакета материалов.

Комиссии

Исследование только местоположения булавки обойдется примерно в 750 долларов. Страхование строительного риска для дома площадью 1500 квадратных футов стоит от 400 до 500 долларов за полис сроком на 1 год. Ввести временное электрическое обслуживание стоит около 250 долларов. Разрешения на строительство различаются в зависимости от вашего города и штата, поэтому позвоните в местный отдел инспекций и разрешений для более точной оценки.Септические разрешения обычно стоят около 500 долларов.

Сантехника

Первичная установка стоит около 425 долларов за одно падение сантехники, а каждое приспособление можно оценить в 350 долларов за штуку. Примеры сантехники включают водонагреватели, ванны, душевые, раковины и туалеты. Эта цена должна включать установку и все черновые сантехнические материалы.

Электрооборудование

Электромонтаж будет стоить около 4,50 долларов за квадратный фут жилой площади плюс стоимость осветительных приборов.

Отопление и кондиционирование

HVAC можно оценить примерно в 6 долларов.50 на квадратный фут помещения с климат-контролем.

Шкафы

Шкафы для большинства кухонь будут стоить от 6500 до 10 500 долларов. Разница в этом диапазоне затрат заключается между качественными шкафами-коробками от местной строительной компании и изготовителем на заказ. Столешницы из гранита или мрамора повысят цену.

Напольные покрытия

Напольные покрытия обычно стоят от 3,99 до 5,99 долларов за квадратный фут для материалов и от 1,50 до 2 долларов за квадратный фут для оплаты труда.Эти цифры относятся к лиственным породам. Для керамической или керамогранитной плитки просто поменяйте местами значения материалов и трудозатрат.

Внешняя окраска и уплотнение

Цены варьируются в зависимости от внешнего вида, например, наличие нескольких фронтонов, слуховых окон, крытых веранд и выступов. Изложите материалы по цене 1,50 доллара за квадратный фут бревенчатого дома для экстерьера и то же самое для интерьера. Если вы планируете использовать шпунт и паз для облицовки внутренних стен, эта цифра составит 1,90 доллара за квадратный фут. Стоимость обычно составляет 100 долларов на 1 галлон использованного красителя.Стоимость наружных работ вдвое превышает стоимость материалов. Что касается внутренних работ, то стоимость материалов должна быть в три раза дороже.

Приборы

Качественная кухонная техника обычно стоит от 2500 до 5000 долларов. Это включает в себя холодильник, посудомоечную машину, плиту и микроволновую печь.

Чистовая кровля

30-летняя архитектурная черепица может быть оценена из расчета 190 долларов за 100 квадратных футов площади крыши на материалы и рабочую силу. Металлическая кровля 29-го калибра может быть оценена из расчета 215 долларов за 100 квадратных футов площади крыши для материалов и рабочей силы. Металлическая кровля из обожженной эмали может стоить от 275 до 300 долларов за 100 квадратных футов площади крыши для материалов и рабочей силы.

Камин

Материалы и рабочая сила для обрамления Chase обойдутся примерно в 3500 долларов. Дровяная вставка с металлическим гриппом будет стоить от 1000 до 2500 долларов. Покрытие дровяной вставки из искусственного камня будет стоить от 5000 до 8000 долларов, в зависимости от размера.

Каменная кладка

Камень для дымоходов и фундаментов стоит 11 долларов.От 50 до 14,50 долларов за квадратный фут покрытия труда и материалов. Камень для сухой укладки стоит от 11 до 13 долларов за квадратный фут за рабочую силу и материалы.

Желоба

Средняя стоимость установленных водосточных желобов и водосточных труб составляет около 8 долларов за погонный фут.

Отделка салона

Trim можно оценить примерно в 2,50 доллара за квадратный фут жилой площади для материалов и рабочей силы.

Грузовой

Для грузовых мест – 4,50 доллара за милю с грузом на грузовик.Вы можете рассчитать 1 грузовик на 800 квадратных футов бревенчатого дома. Менее 250 миль оплачивается по фиксированной ставке в размере 1100 долларов за грузовик. Плата за рабочую силу может меняться в зависимости от местоположения, поэтому, пожалуйста, позвоните для получения подробной информации.

Детали сборки и строительства бревенчатого дома

Многие из наших клиентов заключают договор со своим дилером и / или строителем Katahdin на строительство дома из бревенчатого кедра Katahdin. Они имеют опыт строительства бревенчатых домов и регулярно работают с местными мастерами и субподрядчиками.

Однако многим нашим клиентам нравится строить собственные бревенчатые дома.Если вам нравится заниматься своими руками и вы хотите немного сэкономить, вы обнаружите, что у Катадина есть ресурсы, чтобы помочь вам от составления бюджета до завершения. Фактически, мы получили признание на национальном уровне за наше обучение и поддержку!

Факторы, которые следует учитывать при самостоятельном строительстве бревенчатого дома

Сколько времени нужно, чтобы построить бревенчатый дом? – Ответ зависит от ряда факторов, не ограничиваясь дизайном вашего дома, погодой, местностью и опытом строителей.

Оценка рабочей силы – Обычно мы оцениваем один человеко-час на квадратный фут площади дома в стиле прогона. Расчет по времени меньше – три четверти часа – для домов ферменного типа.

Составление бюджета – Чтобы оценить стоимость вашего завершенного дома из бревенчатого кедра Катахдин, вам необходимо проконсультироваться с местными подрядчиками и поставщиками по вопросам отопления и охлаждения, электроприборов, приборов и оборудования, фундаментных работ и других важных предметов. Добавьте сюда расходы на столярные и строительные работы, землю и стоимость пакета, и вы сможете определить свой бюджет.

Доставка вашего бревенчатого дома

Срок поставки – Планируйте от четырех до шести недель с момента размещения заказа до доставки, в зависимости от времени года. Не забудьте согласовать свой график, чтобы мы могли доставить ваш дом, когда вы будете к этому готовы.

Доступ к вашему участку – При планировании инфраструктуры помните, что нашим тракторным прицепам нужны широкие и достаточно прямые дороги, чтобы добраться до вашего участка.

Разгрузка – Убедитесь, что ваша рабочая бригада будет на месте, когда ваш дом будет доставлен.Уточните у своего дилера, какое оборудование и какие рабочие вам понадобятся для разгрузки вашей конкретной конструкции.

Типовой бревенчатый дом в сборе

Предварительно распиленные и просверленные на наших станах – Мы можем сэкономить время и сократить объемы резки на месте за счет предварительной резки и просверливания каждого бревна на нашей современной линии домов, чтобы они сцепились и надежно прилегали .

Дополнительный пакет изоляции – Для увеличения естественного R-фактора северного белого кедра мы предлагаем пакет изоляции без дополнительной оплаты.Дополнительным преимуществом этого изоляционного пакета является возможность прокладки электрических проводов без необходимости сверления бревенчатых стен на месте, что дает значительную экономию.

Стили облицовки бревен – Будь то отделка вручную, которую вы предпочитаете, или единообразный вид фрезерованной отделки, или даже стиль бревен в виде вагонки, у Katahdin есть несколько различных вариантов внешнего вида на выбор.

Сборка бревна

A – Торцевое соединение загерметизировано и выровнено с помощью деревянных шлицев 3/4 ″ X 1 1/4 ″
B – Уплотнительная лента из вспененного ПВХ между всеми бревнами
C – Стягивающий винт примерно на 2 – 3 фута на центр

Дополнительный изоляционный пакет

D – Внутренняя стенка из кедра с пазом и пазом
E – Конопатка на внешнем крае гребня
F – Пенополистирольная изоляция толщиной 1 дюйм

Электропроводка бревенчатой ​​хижины | Timber Living

Электрика в бревенчатых домиках? Ваш электрик будет рад услышать, что вам нужна проводка в бревенчатой ​​хижине.Это такая легкая, чистая и быстрая работа по сравнению с блочным домом.

Какая электрика мне понадобится в срубе?

Нет никаких ограничений на то, что вы можете положить в бревенчатую хижину. С точки зрения электричества бревенчатый домик ничем не отличается от любого другого здания. Кто-нибудь в сауне? Джакузи? Электрический теплый пол? Мы сделали их все.

Но реально, в обычной бревенчатой ​​хижине ассортимент электрических элементов включает в себя все очевидные:

  • Морозильная камера
  • Холодильник
  • Охладитель воды
  • Кулинария
  • Плита
  • Двойная духовка
  • Микроволновая печь
  • Стиральная машина
  • Сушилка для белья
  • Посудомоечная машина
  • Водонагреватель
  • Панельные обогреватели
  • Нагреватели для хранения
  • Электрический душ
  • Душ с сильным напором
  • Погружной нагреватель
  • Вытяжной вентилятор
  • Тепловентилятор

Водяное отопление в срубе

При рассмотрении водяного отопления у вас есть два основных требования:

  • Вода для душа / ванны
  • Вода для ванной комнаты и кухонной раковины

Подогрев воды для душа, ванны и умывальника – это простая и несложная задача для вашей бревенчатой ​​хижины. Есть два основных варианта, особенно когда мы имеем дело с кабиной меньшего размера, и решающим фактором является душ. Вам нужно решить, собираетесь ли вы принимать электрический душ или погружной душ с самотечным душем (с насосом в комплекте, в качестве опции).

ЭЛЕКТРИЧЕСКИЙ ДУШ И ПОДГОТОВИТЕЛЬ ВОДЫ

Установка электрического обогревателя в бревенчатую хижину – очень простое дело с точки зрения сантехники. Все усложняется только тогда, когда дело доходит до источника электричества.Если вы получаете электроэнергию от выходящего дома / счетчика / электрического щита, а в главном доме уже есть электрический душ, тогда все становится немного сложнее. Проблема в том, что электрические души потребляют много энергии. Обычно не хватает мощности на два электрических душа, идущих в один дом. (Обычно вы найдете только один электрический душ в любом доме – поспрашивайте – вы увидите!)

Если вам нужен электрический душ в кабине, а он уже есть в главном доме, вам необходимо установить выключатель.Это просто и гарантирует, что два душа нельзя будет включить одновременно.

После того, как у вас установлен электрический душ, все, что вам нужно, это проточный водонагреватель под раковиной для нагрева водопроводной воды для раковин на кухне и в ванных комнатах.

ПОГРУЖНОЙ НАГРЕВАТЕЛЬ

Погружной нагреватель также является опцией и может потребоваться, если вы устанавливаете радиаторы. Установка погружного нагревателя – опять же простая операция. Вы можете купить очень надежные водонагреватели на eBay по очень разумной цене.

Освещение для бревенчатой ​​кабины

Из-за формы потолков в наших бревенчатых домиках встраиваемые светильники работают очень хорошо, и их используют многие наши клиенты. Они очень экономичны, их стоимость составляет около 9 евро за лампу, и они чрезвычайно экономичны в эксплуатации. Благодаря использованию новейших светодиодных технологий эти светильники не нагреваются и потребляют очень мало электроэнергии. К сожалению, их нельзя затемнить, поэтому вам понадобятся другие лампы вокруг ваших комнат для атмосферного освещения.На фотографии выше изображена гостиная в выставочном доме Log Cabin Showhouse в Бойле, графство Роскоммон. Не стесняйтесь приходить и навещать. Просто позвоните по телефону 086 817 0429, чтобы записаться на прием.

Стоимость электрики сруба

В зависимости от количества проводки / светильников / вилок / приборов / обогревателей, которые вы хотите установить в своей бревенчатой ​​хижине, стоимость проводки, конечно же, будет варьироваться. Но я могу вам сказать, что мне обошлось в 1900 евро, чтобы полностью подключить двухкомнатную бревенчатую хижину в Бойле, в том числе:

  • 11 двойных розеток
  • Соединения для плиты, погружной и стиральной машины
  • 16 встраиваемые потолочные светильники
  • Одно наружное гнездо
  • Комплект наружных фонарей с датчиком
  • Однопанельный настенный обогреватель
  • Подключение одного вытяжного вентилятора
  • Однополосный светильник для кухни

Посетите наши выставочные залы бревенчатых домиков.

Вы можете получить подробную информацию обо всех наших выставочных залах бревенчатых домиков здесь: https://www.timberliving.ie/showrooms

Почему бы не приехать в гости? По телефону 0591 81039, если у вас есть вопросы. Вы также получите много информации на странице нашего блога Log Cabin: .

Комплекты кают: Бревенчатые хижины амишей, построенные на месте

Несмотря на то, что мы стараемся сделать бревенчатую хижину, построенную на месте, настолько полной, насколько это возможно, есть еще ряд вещей, которые вы должны будете выполнить.Некоторые из наших клиентов предпочитают нанять местного надежного генерального подрядчика, чтобы собрать все эти детали воедино, в то время как более смелые люди предпочитают выполнять работу сами. См. Список ваших обязанностей ниже:

Разрешения

Хотя наши жилые конструкции уже включают полный набор чертежей, которые были проверены на соответствие нормам, фактическое получение разрешения на строительство и выполнение других местных требований к строительству – это ваша ответственность. Но поскольку в планах уже есть проверка кода и наша часть проекта будет проверяться на заводе, этот процесс обычно намного проще, чем для структуры, построенной на месте.

Земляные работы / Подъездная дорога

Вам понадобится местный экскаватор, чтобы выровнять площадку и / или выкопать яму для фундамента. Этот же подрядчик обычно устанавливает подъездную дорожку и при необходимости убирает деревья.

Фундамент

В то время как небольшую хижину для отдыха можно поставить на основание из щебня с простой канализационной ямой под ванной, для дома потребуется фундамент или полный подвал. Ваши окончательные планы готовой кабины будут включать в себя проект фундамента с учетом всех размеров, необходимых вашему подрядчику для строительства.Он может быть построен по вашему выбору: шлакоблоки, заливной бетон, сборные стены или изолированные бетонные формы (ICF). В дополнение к стене по периметру для всех размеров шириной более 15 футов потребуются центральные опоры, на которых соединяются два модуля. Обычно это достигается с помощью блочных опор для фундаментов подполья. Для подвалов можно использовать ряд стальных колонн (каждые 6 ‘-7’) или стальную двутавровую балку только с парой столбов.

Подоконники и опоры крыльца / террасы

После установки фундамента к верхней части стены необходимо добавить обработанные давлением подоконники и закрепить их ремнями Simpson® или каким-либо другим способом, при котором крепежные детали не выступают над плитой. Кроме того, на подъездах и настилах потребуется установка системы опор / балок. Как правило, он строится из изделий из дерева, обработанных давлением (6 × 6 опор и двойная балка 2 × 8 или 2 × 10), и будет подробно описан на вашем плане фундамента.

Well & Septic

Если у вас нет существующей системы водоснабжения или канализации, ее можно добавить до или после установки кабины. Помните, что колодцы и септические системы на месте требуют разрешений и одобрений от вашего местного кодекса / органа зонирования. В большинстве случаев экскаватор, который вы нанимаете для профилирования, также может установить на месте септическую систему.

Электрическое подключение

В этих бревенчатых домах для продажи на заводе устанавливается щитовой шкаф, но вы несете ответственность за подачу питания на щитовой шкаф. Если панельная коробка установлена ​​внутри кабины, для этого соединения через пол или внешнюю стену будет предусмотрен канал. Или, если вы размещаете свою каюту на цокольном этаже, мы можем временно подложить коробку под пол и опустить ее на стену подвала, когда кабина будет установлена.

Сантехнические соединения

Сантехника завершена внутри пакета кабины, но вам необходимо выполнить окончательные соединения. Если ваш бревенчатый дом находится на фундаменте или в подвале, все водопроводные линии и стоки будут прокладываться через пол дома под каждым приспособлением. После того, как кабина будет установлена, ваш сантехник соединит все эти места под полом и подключит их к вашему колодцу и септику. В домике для отдыха на плите все водопроводные линии и стоки будут направлены в одно место, так что ваш сантехник сможет выполнить все подключения к водопроводной яме.

Изоляция пола

Стекловолоконная изоляция должна быть установлена ​​на всех жилых этажах, чтобы удовлетворить повышенные потребности в энергии. Этот материал не входит в комплект , предусмотрен , и его необходимо устанавливать после того, как будет завершена прокладка под полом.

Ступени

Все внешние ступеньки, ведущие к крыльцам, террасам и входным дверям, необходимо будет установить после того, как будет проведена окончательная оценка. Кроме того, если вы находитесь в подвале, мы создадим проем для лестничной клетки, но сама лестница в подвал будет вашей ответственностью.

Водостоки и водостоки

Мы рекомендуем установить водостоки и водостоки на крыше. Мы не устанавливаем их, чтобы обеспечить меньшую транспортную ширину и предотвратить повреждение желоба при раскладывании модулей. Это должен делать местный подрядчик.

Система обогрева

В комплект поставки нашей кабины не входит система обогрева, хотя мы предлагаем вариант с электрическим обогревом плинтуса, а также сквозным дымоходом дровяной печи. Практически любая традиционная система отопления (включая центральное отопление и кондиционер или лучистое отопление пола) может быть установлена ​​местным подрядчиком.

Бытовая техника

Мы устанавливаем всю кухонную мебель, столешницы и смесители, но не приборы (например, плиту, холодильник и посудомоечную машину). Мы обнаружили, что большинство клиентов предпочли бы сами выбирать эти товары. Единственное устройство, которое мы используем, – это вытяжка (и дополнительная микроволновая печь).

Мебель и средства для обработки окон

И, конечно же, есть мебель и отделка окон (шторы, жалюзи и т. Д.), Которые не предоставляются.Украсьте выставленные на продажу бревенчатые дома со своим неповторимым стилем! Если у вас есть какие-либо вопросы по вышеуказанным пунктам или вы не уверены в том, что здесь не рассматривается, не стесняйтесь обращаться к нам. Мы попытались перечислить все наиболее распространенные элементы, но мы понимаем, что каждая ситуация индивидуальна, и этот список может не включать все аспекты вашего проекта. Мы будем рады помочь вам разобраться в этом процессе! Ознакомьтесь с нашим сообщением в блоге «Как спланировать свой дом из бревенчатой ​​хижины»

7 вещей, которые нужно знать перед постройкой дома из бревенчатой ​​хижины

Бревенчатые дома захватывают воображение домовладельцев
Америки с 1600-х годов, и не зря: их эстетика предлагает обитателям
принять простое, спокойное состояние души.Сегодня, когда ожидается, что
будет в постоянном движении, все, что олицетворяет бревенчатый дом, важнее, чем когда-либо
.

Но прежде чем вы начнете рубить деревья и объявить себя
новым лесным жителем, знайте, что шутки о жизни в хижине не обязательно даются
легко. Бревенчатые дома уникальны во всем, от внешнего вида
до процесса строительства, и незнание этих различий может вызвать у
несколько головных болей в будущем.

Думаете о строительстве бревенчатого дома? Вот семь вещей, которые
нужно знать, прежде чем приступить к делу.

Бревенчатый дом против бревенчатого дома

Вы говорили, что бревенчатый дом
– неправильный термин?

Да и нет! Бревенчатый дом – это любая конструкция, построенная из бревен, в то время как бревенчатый домик – это, как правило, меньшая, более уединенная и менее современная версия – одна из ситуаций, когда «квадрат – это прямоугольник, а прямоугольник – не квадрат». В основном это сводится к площади, местоположению, удобствам и улучшениям, поэтому, хотя мы будем использовать термин «бревенчатый дом», знайте, что это может означать бревенчатый домик или бревенчатый… обувной дом или любую бревенчатую конструкцию, которую вы строительство.(Если вы построили или построили бревенчатый дом в форме башмака, поделитесь фотографиями!)

Стили бесконечны

Бревенчатые дома так же уникальны, как и люди, которые их строят:
Разные деревья, разные конструкции углов, различные процессы укладки бревен
и закрепления бревен – каждый из этих факторов радикально меняет внешний вид бревенчатого дома
. Домовладельцы могут выбирать между распиленными бревнами – которые
распилены с одинаковой шириной, но
сохраняют свою уникальность – или фрезерованными бревнами, которые отправляются через форму, поэтому размер и внешний вид
регулируются.

Хотя часть привлекательности бревенчатого дома заключается в том, что бревна
составляют весь интерьер и экстерьер, современные интерпретации этого классического дома
часто включают также другие материалы. Кирпичный подъезд или камин
могут лучше подойти вашей эстетике, или вы можете обнаружить, что общая яркость, которую гипсокартон
привносит в пространство, важнее, чем приверженность дереву. Что бы вы ни представляли, современные бревенчатые дома
прошли долгий путь от простых конструкций из дерева
и могут быть спроектированы на любой вкус.

Электричество и проводка… Сложные

Некоторые владельцы бревенчатых домов жалуются на невыносимое тепло летом и низкие температуры зимой. Это не только создает неудобные условия для жизни, но также может вызвать финансовые затруднения. Как можно этого предотвратить?

Распространенная проблема – неправильная конструкция, в результате чего в бревнах остается
щелей, препятствующих изоляции. Убедитесь, что вы намеренно указали
, какую древесину вы используете для строительства дома – исследуйте, какие лучше всего сохраняют тепло в вашем районе –
и убедитесь, что вы работаете со специалистом, который знает, что они делают.
Этот процесс заполнения щелей или зазоров эластичным герметиком или заделки – это
важный шаг, который нельзя пропустить. Это помогает поддерживать комфортную температуру в вашем доме
.

Помимо отопления и охлаждения, подключение к электросети
сложно. Просверливание бревна, прокладка провода, установка розеток и выключателей
по всему дому – вам понадобится профессионал, который поможет вам разобраться в этом процессе с помощью
. Огромный размер журналов делает планирование абсолютно необходимым,
и внесение изменений в последнюю минуту – не вариант.Однако если вы обдумаете вещи
до конца, у вас будет современный бревенчатый дом в кратчайшие сроки.

Виды действительно такие красивые

Бревенчатые дома стали синонимом широких открытых пространств и
красивых фонов именно потому, что их деревенский внешний вид лучше
в дикой местности или сельской местности, а эстетика привлекает людей, которых
тянет к природе. . Планируя свой бревенчатый дом, примите во внимание, где будет размещен ваш дом
, чтобы вы могли убедиться, что живописный фон, о котором вы мечтали,
определенно находится в пределах досягаемости. Нет ничего более удивительного, чем просыпаться каждое утро перед захватывающим видом
.

Техническое обслуживание больше, чем вы думаете

Тот факт, что бревенчатые дома возвращаются к более простым временам,
не означает, что в них все просто и легко. Уникальность
в этом домашнем стиле заключается в его поддержании, поэтому вам нужно знать, во что вы ввязываетесь, прежде чем что-то делать.

Например, никто не любит жуков в своем доме, но бревенчатые дома
– лучшая недвижимость для животных.Иногда насекомые
присутствуют в древесине уже во время строительства, а иногда они попадают в ваше убежище
после строительства. Как вы их не подпускаете? Древесина
должна быть высушена и должным образом обработана профилактическими средствами на этапе строительства, а после въезда в дом
вы должны быть ответственным владельцем бревенчатого дома. Регулярно осматривайте
снаружи вашего дома; при любых признаках возможного заражения исследуйте
и обратитесь за профессиональной помощью. В то время как некоторые вредители доставляют больше неприятностей, чем проблемы, другие
могут нанести серьезный ущерб вашему дому.

Другая часть регулярного ухода за бревенчатыми домами –
ремонт и восстановление экстерьера. По мере того, как элементы испытывают ваш дом, отделка
будет постепенно стираться, и ее придется наносить повторно. Будьте готовы ремонтировать дом
каждые три-четыре года (хотя некоторые виды отделки
служат гораздо дольше).

Независимо от того, готовы ли вы к этому, в вашем бревенчатом доме
также будет несколько проблем с разделением. Со временем (чаще всего в первые
три года) бревна сжимаются по мере высыхания влаги; это приводит к появлению небольших трещин или щелей
внутри бревен и между ними.Это называется проверкой. Трещины
встречаются в каждом бревенчатом доме, но это все же препятствие, о котором следует знать. Как отмечалось ранее в
, важно обработать эти трещины щелевым материалом, чтобы
сохранил бревна в хорошем состоянии.

Мы отговариваем вас от строительства дома своей мечты? Пока не убегай! Одним из огромных преимуществ бревенчатых домов является их прозрачность, когда дело касается их потребностей. Обеспокоенные муравьи-плотники заселили? Ищите небольшие отверстия, указывающие на роющих вредителей, возможно, с небольшим количеством опилок возле отверстий.Заметили полоску деревянной гнили на одной стороне дома, прямо под желобом? Похоже, желоб установлен неправильно, и вода стекает по стене дома. Бревенчатые дома очень коммуникативны, и пока вы их слушаете, проблемы вряд ли выйдут из-под контроля и станут неразрешимыми.

Деревенский стиль – не ваш единственный друг

Честно говоря, вам, вероятно, не стоит рассматривать бревенчатый дом
, если деревенская эстетика вам не нравится.Но если вы не полностью освоили
с рогами на каждой стене и постоянно забрасываете
деревом, это прекрасно. Ранее мы упоминали, что использование в интерьере других материалов
, таких как кирпич или гипсокартон, может помочь разбить пространство, но эти
– не единственный вариант. Подумайте о покраске оконных рам и шкафов или
с использованием недревесных материалов для пола. Использование зеркального декора и мебели
также делает многое, чтобы украсить пространство.

Независимо от ваших вкусов, вы не хотите, чтобы один узор доминировал в
в каждой комнате.Не бойтесь нарушить характер своего дома с помощью
больших настенных подвесных элементов или брызг краски. Бревенчатый дом – это не что иное, как бревенчатый дом
только потому, что вы отклонились от 100-процентной деревенской эстетики.

Вы можете построить один из набора

В мире мгновенного доступа, в котором мы живем, кто-то всегда
ищет более простое (а зачастую и более быстрое) решение. Строительство бревенчатого дома
вручную – это невероятный учебный опыт, но на его выполнение могут уйти годы.
Ищете более быстрый вариант?

Представьте себе бревенчатую хижину или домашний комплект, в котором все необходимые детали
доставляются к вашей двери для сборки. Это означает, что
рубка, сушка и придание формы бревнам – это не процесс, о котором вам нужно беспокоиться,
! Многие компании предлагают комплекты для бревенчатых домов, которые позволят вам создать идеальный загородный дом для дома
всего за несколько недель.

Не готовы к фиксации?

Может быть, бескрайняя дикая местность еще не называет ваше имя,
или, может быть, вы просто переосмысливаете панель журнала все .Все нормально! Есть много способов привнести деревенскую эстетику
в ваш новый дом. А если вы только начинаете представлять себе дом
, посетите NewHomeSource
, чтобы увидеть актуальные объявления по всей стране.

Все, что вам нужно знать о производственных комплектах

Знаете ли вы, что вы можете построить свои собственные бревенчатые домики? Или что вы можете нанять кого-нибудь, чтобы тот сделал его за небольшую часть стоимости строительства большинства домов? Когда люди думают о создании дома с нуля, они думают о сотнях тысяч долларов, а иногда и о миллионах.Они воображают, что нанимают подрядчиков, которые закладывают фундамент, делают гипсокартон, проводят электричество, водопровод … годы дорогостоящих, непосильных работ.

На самом деле есть лучшая альтернатива для тех, кто хочет получить великолепное жилище в течение определенного времени или с ограниченным бюджетом. Ваш идеальный дом находится всего в нескольких шагах от производственного комплекта.

Что такое производственные комплекты?

Производственный комплект – это сборный деревянный коттедж или бревенчатый домик (подробнее о наборах сборных бревенчатых домиков), в который входят все детали. Все, что нужно сделать, это построить и подключить к электричеству, воде и газу. Обманчиво простые, вы можете найти эти комплекты любого стиля, размера и потребности.

Современная тенденция к созданию крошечных домов – хороший пример того, как они были адаптированы для бревенчатых домиков. Хотя вы также можете найти производственные комплекты для полноразмерных домов, в том числе многоэтажных.

Эти чудеса создают каждую деталь на фабрике, а затем отправляют их на строительную площадку, где из них складывается дом.

Насколько сложно построить сруб из этих комплектов?

Если у вас нет опыта в строительстве домов, вы можете нанять кого-нибудь, кто построит для вас сборные дома. Однако, если у вас есть некоторый опыт или у вас есть курс (онлайн или лично), вы можете составить их самостоятельно.

Опытный строитель может собрать эти дома и все подсоединить в течение нескольких недель. Менее опытные люди могут рассчитывать, что работа будет завершена в течение нескольких месяцев, если не считать каких-либо проблем, таких как погода.

Сколько стоят эти комплекты?

Стоимость может сильно варьироваться в зависимости от того, что вы решите использовать для постройки. Изготовленные на заказ сборные бревенчатые домики могут быть намного больше, чем один, основанный на уже существующей конструкции, поскольку для этого требуются конкретные инструкции по доставке на завод, где строятся части. Используемая древесина, удобства и размер также повлияют на общую стоимость.

Для крошечного дома вы можете получить полностью функциональную каюту менее чем за 10 000 долларов. За полноразмерный, полноценный дом с удобствами вы смотрите до 200 000 долларов.Хорошая средняя цена – 200 долларов за квадратный фут.

Вы можете снизить эту стоимость, используя переработанную древесину и сделав свой дом более компактным. Вы также можете компенсировать некоторые расходы, приняв участие в программах, финансируемых государством, таких как налоговые вычеты за альтернативные источники энергии для солнечных батарей или льготы для тех, кто впервые покупает жилье.

Каков процесс сборки этих производственных комплектов?

Все укладывается в несколько довольно четких ступеней, что является одним из плюсов производимых срубов:

Шаг первый – Найдите местных подрядчиков или поставщиков-производителей

Скорее всего, вы собираетесь нанять кого-нибудь, чтобы он построил вашу бревенчатую хижину, и это отличный способ.У них есть опыт, чтобы сделать это быстро и выявить любые потенциальные проблемы до того, как вы начнете. В любом случае, вы хотите выбрать кого-то, кто известен производством высококачественных сборных деревянных домов. Это ваш дом, и вы не хотите жертвовать качеством, чтобы сэкономить несколько долларов в краткосрочной перспективе.

Шаг второй – покупка или проверка вашей земли

Есть ли у вас земля под строительство? Если нет, то пора получить купленное для немедленного использования. Если у вас уже есть земля, ее нужно проверить.Это включает в себя проверку любых правил строительства там, получение соответствующих разрешений и знание всего необходимого, чтобы уберечь вас от дополнительных сборов, возникновения юридических проблем или задержек с возведением дома.

Шаг третий – оформление заказа

Теперь, когда вы знаете, что покупаете, куда кладете и что требуется, пора сделать шаг и сделать заказ. Как только вы это сделаете, он будет передан на фабрику, где будут построены необходимые детали.Затем они будут отправлены единым большим комплектом на строительную площадку, где ваш подрядчик назначит график работы, как только он будет доставлен, и позаботится обо всем остальном до его прибытия.

Шаг четвертый – подготовьте свою землю

Подготовка земли будет зависеть от ваших правил и разрешений. Возможно, потребуется обработать землю, чтобы облегчить процесс строительства и уберечь вас от проблем в дальнейшем.

Шаг пятый – Подготовка системы водоснабжения и септики

Большинству людей потребуется построить совершенно новую систему водоснабжения и канализации из-за расположения их бревенчатой ​​хижины.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
