Как обустроить проход дымохода через перекрытие?

Главная
Наш блог
Проход дымохода через перекрытия

Проход дымохода через деревянное или бетонное перекрытие необходимо выполнять согласно установленным нормам, для обеспечения пожарной безопасности дома. Если перекрытие деревянное, то важно, чтобы изоляция была качественной, так как на этом участке горячая поверхность трубы расположена максимально близко к легковоспламеняющимся материалам. Из-за того, что система дымоотвода может сильно нагреваться, создавая угрозу при контакте с горючими поверхностями, во время прохождения через потолок, устанавливается узел прохода дымохода через перекрытие.

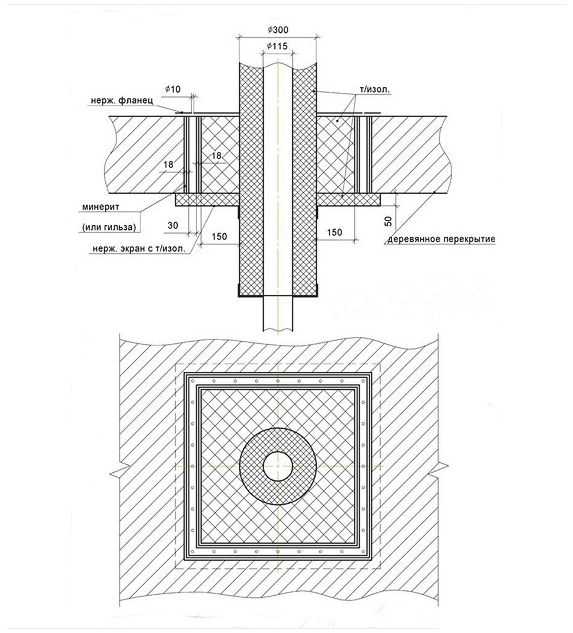

Что такое узел прохода стальной трубы через перекрытие?

Предназначение ППУ состоит в том, чтобы в нем пролегала труба, проходящая через потолок либо стену. По сути – это изоляционный короб с отверстием под трубу дымохода. Его главная задача – защита перекрытий от перегрева, ведь во время работы температура внешнего контура дымоотвода повышается, нагревая поверхности, находящиеся поблизости.

ППУ (потолочно-проходной узел) можно собрать самостоятельно либо купить готовую конструкцию. Во втором случае необходимо учитывать диаметр дымоотвода, а также положение потолочных/стеновых перекрытий и отопительного прибора.

Правила обустройства прохода дымохода через потолок

Основное правило, которого необходимо придерживаться при монтаже дымоходной системы, состоит в соблюдении безопасного расстояния между дымовой трубой и деревянным перекрытием. Согласно нормам, оно должно быть не менее 500 мм.

Если труба проходит через участки, которые дополнительно защищены от случайного возгорания, то расстояние можно уменьшить до 380 мм.

Торцы, стропила, лаги и прочие участки перекрытия из дерева обычно защищают 5-миллиметровым асбестовым полотном и листами оцинкованной стали, которые не только предотвращают возгорание, но и равномерно распределяют и отражают тепло, обеспечивая дополнительный нагрев помещения.

Стыков труб в перекрытиях из горючих материалов быть не должно, они могут находиться над или под ним.

Проход дымохода через перекрытие: как сделать?

Перед тем как провести дымоход через перекрытие, необходимо убедиться, что вы знакомы со всеми нормами и правилами безопасности. Если сомневаетесь, лучше обратитесь к профессионалам. Монтаж осуществляется в несколько этапов:

Определяется размер прохода дымохода через перекрытие и вырезается отверстие нужного диаметра в нем.
При необходимости отверстие усиливается.
Устанавливается утеплитель для прохода дымохода через деревянное перекрытие. Он должен быть выполнен из негорючего материала.
Проводится установка стального каркаса, если предполагается его наличие.
Проводится монтаж прохода дымохода через деревянное перекрытие в ППУ.
Устанавливается дымоотвод через ППУ.

Компания «Феникс» – производитель систем дымоотвода из нержавеющей стали. Мы изготавливаем свою продукцию из популярных коррозионностойких аустенитных и ферритных марок стали (AISI 430, AISI 409, AISI 304, AISI 310, AISI 316, AISI 321, а также других спецсталей при необходимости). В качестве теплоизолятора используется базальтовое или более жаростойкие муллитокремнеземистое волокно. Мы можем провести монтаж дымохода, учитывая строительные нормы и правила пожарной безопасности. Консультации по телефону: 8-965-343-68-72.

Новые публикации

30 авг 2022, 10:44

Как прочистить дымоход в доме?

Основная причина засорения в дымовом канале

читать подробнее

26 авг 2022, 11:29

Как прочистить дымоход в бане?

Чтобы корректно ответить на этот вопрос, нужно понять, что провоцирует загрязнение.

читать подробнее

25 авг 2022, 10:44

Как прочистить дымоход печи и камина?

Печи и камины широко распространены как вид отопительного

читать подробнее

22 авг 2022, 10:44

Особенности монтажа твердотопливного котла

На сегодняшний день существует множество разновидностей

читать подробнее

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома.

Проход дымохода через деревянное перекрытие

Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Содержание

Виды дымоходов
- Патрубок из металла
- Проход из гипсокартона
- Кирпичные трубы
  - Распушка
  - Выдра
Видео совет — несложный монтаж дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

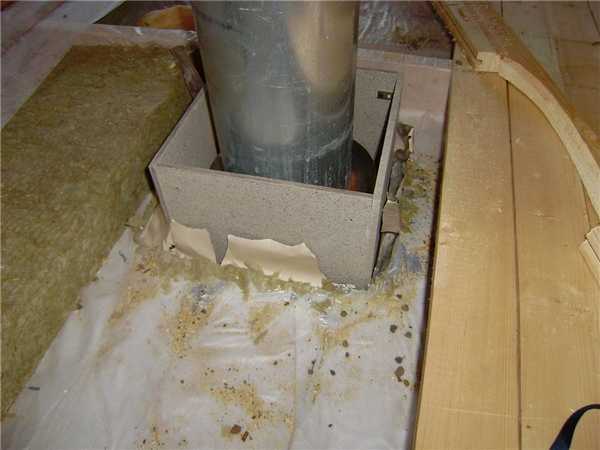

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями. При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома. Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Понравилась статья?
Сохраните, чтобы не потерять!

Проход дымохода через перекрытие | Особенности и монтаж в СПб

Устройство системы дымоотведения для дома или бани требует соблюдения предписаний противопожарной безопасности. Выводить дымоход через перекрытие можно только при соблюдении определенных условий. Особенно данный вопрос актуален, если основной или отделочный материал в здании – древесина. В этом случае предписания СНиП – это основа для безопасной эксплуатации отопительного оборудования.

Содержание:

Особенности вывода через потолок

Предписания СНиП
Проход через деревянное перекрытие
Вывод кирпичного дымохода через деревянный потолок
Вывод металлического дымохода через потолок
Керамические
Сэндвич-блоки
Монтаж потолочно-проходного узла
Порядок монтажа металлического дымохода через потолок
Термостойкие материалы
Рекомендации по выводу через перекрытия
Монтаж в Санкт-Петербурге

Особенности вывода дымохода через потолок

Устройство системы печного дымоотведения и оформление дымоотвода для газовых котлов имеет две схемы – внутреннюю через перекрытия и внешнюю через стену. Именно первый вариант и создает проблему вывода дымоходной трубы через потолок и кровлю.

Чтобы правильно вывести дымоход через крышу и защитить место прохождения трубы от перегрева и возгорания, обращают внимание на используемые материалы. Кирпичная кладка нагревается тяжелее нержавейки, однако в обоих случаях требуется создание потолочно-проходного узла (ППУ). Он представляет собой короб, наполненный огнеупорным материалом. Такая изоляция прохода в потолке – защита для перекрытия от нагревающегося дымохода.

Другой аспект, на который следует обратить внимание – близость инженерных и коммуникационных линий. Система дымоотведения не должна соприкасаться с ними, их расположение следует рассчитывать заранее.

Также обращают внимание на стропильную систему. Трубы не должны соприкасаться с несущими частями. Конструкцию следует рассчитывать заранее с учетом дымоходной трубы. Для уже готовых построек ее пересобирают и укрепляют.

Отдельно выделяют сборные дымоходы. Вне зависимости от материала стыки блоков и других элементов не должны приходиться на перекрытие. В соответствии со стандартом, стык должен размещаться на расстоянии не менее 30 см от места соединения с потолком как вниз, так и вверх.

Предписания СНиП

Вывод дымохода через стену или перекрытие регулируется нормами и предписаниями СНиП 41-03-2003. Некоторые из положений считаются устаревшими ввиду появления новых материалов и технологий. Однако основные принципы соблюдаются в любом случае. При проверке печей и каминов пожарные службы также ориентируются на данные стандарты.

К основным предписаниям СНиП по переходу дымохода через потолок относят следующие положения:

толщина кирпичного дымохода должна увеличиваться, сооружается распушка, предотвращающая сильный нагрев кирпича в месте стыка;

отступ распушки от перекрытия должен составлять не менее 7 см, вверх или вниз – не уточняется, однако проверка может потребовать наличие такого отступа с обеих сторон;
дымоход не должен иметь прямых соединений с конструкцией постройки или другими сооружениями, чтобы в случае деформации одного элемента не получить нагрузку на другой;
для металлических дымоходов выполняются предписания от производителя или общие требования;
металлические трубы пропускаются через перекрытия через гильзы большего диаметра, пространство между гильзой и трубой заполняется негорючим материалом.

Данные предписания относятся к любым типам построек. В зависимости от материалов различаются определенные размеры и отступы. Особое внимание рекомендуется обращать на деревянные перекрытия.

Проход дымохода через деревянное перекрытие

Применение древесины в строительстве накладывает определенные требования к системам отопления. Это относится и к деревянным межэтажным балкам и перекрытиям, через которые выходит дымоходная труба. Дымоход через потолок в этом случае монтируется по определенным правилам.

Отдельно обращают внимание на использование пропиток, повышающих огнеупорность древесины. Они действительно повышают ее сопротивляемость огню, однако не следует считать, что после пропитки дерево не будет гореть. Пропитка со временем утратит свои свойства, да и после свежей обработки она не дает полной защиты, как бы ее не рекламировали.

Вывод кирпичного дымохода через деревянный потолок

Кирпичная кладка нагревается слабее металлической трубы, однако и она может нагревать древесину до обугливания. Во избежание этого проход дымохода через перекрытие выполняется с помощью распушки. Для ее устройства ориентируются на следующие параметры:

высота должна быть не меньше трех рядов кирпича, также ориентируются на высоту перекрытия, отступ распушки от уровня потолка в обе стороны – от 7 см;
толщина распушки должна составлять от 50 см для открытых древесных конструкций и не менее 38 см для древесины, покрытой защитным слоем штукатурки с армированной сеткой в 25 мм или металлом с асбестовой прокладкой в 8 мм.

Проход кирпичного дымохода можно устроить и без распушки. В этом случае делается такой же короб, как для металлической трубы. Устраивают его следующим образом:

рассчитывают свободное пространство до деревянного перекрытия – 13-25 см;

вся площадь вокруг трубы снизу подшивается металлическим листом или минеритом, его готовят заранее с вырезом под трубу;
когда кладка доходит до потолка, лист надевают на дымоход, после чего его поднимают дальше, лист закрепляют к потолку;
пространство между трубой и деревянным перекрытием заполняют негорючими материалами: универсальными вариантами считаются керамзит, вермикулит, минеральная вата;
поверх перекрытия короб накрывается вторым листом, после чего трубу поднимают выше.

Распушку-выдру или проходной узел делают и при выводе через кровлю. В этом случае особое внимание уделяют герметизации стыка от попадания влаги. При переходе через второй потолок делают новое перекрытие – это актуально для двухэтажных строений.

У нас вы можете заказать установку

Дымоходы Через крышу Через стену Из нержавейки Ккерамические дымоходы

Вывод металлического дымохода через потолок

p>Металлические конструкции для дымоотведения отличаются простотой монтажа. При этом важно учитывать ключевое свойство металла – высокую теплопроводность, вследствие чего нагрев трубы и контакт с древесиной может привести к возгоранию.

С учетом данного аспекта монтаж дымохода из стали через деревянное перекрытие осуществляется с обязательным устройством проходного короба, монтажом проходки или патрубка. Их устанавливают независимо от толщины нержавеющей стали – даже если вы выбрали AISI 430 толщиной 1 мм, все равно потребуется обустройство изоляции. Короб можно сделать самостоятельно или сразу приобрести готовый вариант.

В первом случае рекомендуют правильно соблюсти строительные нормы и стандарты противопожарной безопасности:

толщина стального листа для защиты перекрытия от нагрева трубы не должна быть меньше 0,5 мм;

отверстие под дымоходную трубу в листе вырезается на 0,5 мм больше, чтобы труба свободно проходила, но не было большого зазора;
расстояние между металлической трубой и перекрытием не должно быть меньше 25 см;
внутреннее пространство заполняется минеральной ватой или иными негорючими материалами.

Оптимальный вариант – приобрести в специализированном магазине готовый проходной узел. В этом случае достаточно только учитывать диаметр монтируемой трубы. Все размеры короба будут соответствовать требованиям пожарной безопасности. В некоторых комплектах сборных конструкций такие проходные узлы поставляются сразу.

В ряде случаев металлические дымоходные трубы объединяют с кирпичной кладкой по принципу гильзования. Такой способ позволяет решить сразу несколько задач:

снижает образование сажи за счет сглаживания стенок;
устраняет завихрения в прямоугольном сечении и улучшает тягу;
повышает безопасность эксплуатации за счет дополнительной защиты.

Также подобная труба лучше смотрится в дизайне с кирпичной печью или камином. На пересечении с потолком делается обычная распушка с требованиями под кирпичную кладку.

Керамические дымоходы

Керамика обладает всеми преимуществами кирпичной кладки, однако также подвержена и значительному нагреву. Минимальное расстояние между таким дымоходом и деревянными частями – 38 см. Его можно сократить до 25 см при наличии двуслойных асбестовых перекрытий.

Если труба выполнена из керамики и изолируется минеральной ватой, расстояние до защищенной асбестом стенки можно сократить до 13 см, при отсутствии защиты – 26 см. С учетом данных параметров организация проходного короба также остается актуальной.

Сэндвич-блоки

Одним из самых оптимальных способов сделать безопасную систему дымоотведения в деревянном доме – собрать ее из сэндвич-блоков. Они производятся сразу в три слоя с теплоизоляцией посередине и уже сами по себе имеют определенную защиту от нагрева.

Такой вариант позволяет сделать переход через потолочное перекрытие более аккуратным, не требуя выпиливания большого отверстия. Однако устройство ППУ также потребуется. Выполняется оно в соответствии со спецификой данного материала. В качестве теплоизоляционного материала применяют базальтовую вату и картон, стенки узла выполняют из минерита.

Такая конструкция отлично справляется даже с высокими температурами. При правильном устройстве она обходится недорого, сохраняет приятный внешний вид и гарантирует безопасную эксплуатацию систем отопления и дымоотведения.

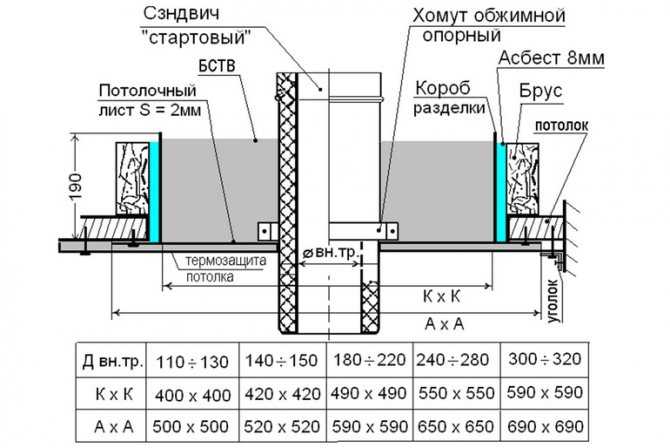

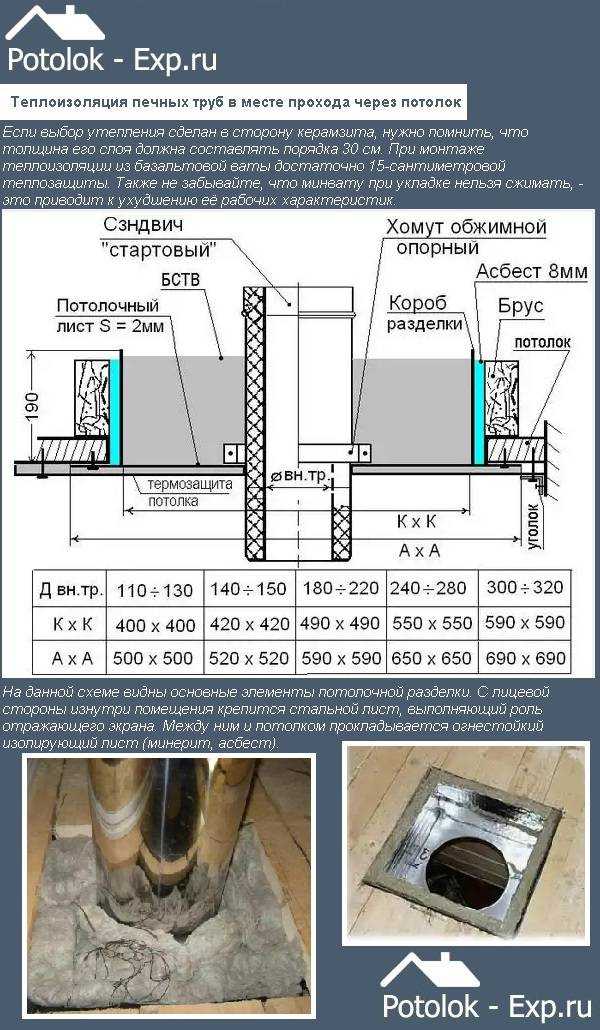

Монтаж потолочно-проходного узла

Монтаж узла выполняется по следующему алгоритму:

в месте прохода трубы через потолок выпиливается квадратное отверстие;
размер отверстия равен диаметру трубы плюс 50 см, по 25 от трубы до древесины с каждой стороны;
в полученное отверстие монтируется самодельный или готовый короб, его закрепление выполняется снизу через фланец или с внутренних стенок;
продевается пролет трубы, стыки с другими частями не должны быть внутри или вблизи от короба;
пространство внутри короба заполняют негорючими материалами, обычно это минеральная вата;
короб накрывают сверху фланцем, после чего дымоход собирают дальше.

Важно учитывать, что лист металла, закрепляемый снизу и поверх короба, а также металлические стенки короба не должны контактировать с деревянным перекрытием напрямую. По необходимости их отделяют негорючей прокладкой или термоизолятором. Саморезы также могут передавать получаемое тепло, что ставит под сомнение их применение. Можно использовать листы минерита.
При установке дымохода через потолок уделяют особое внимание гидроизоляции, а также утеплению чердачной и наружной части трубы – нужно максимально надежно закрыть дымовой канал от протечек и конденсата. Проем между трубой и потолком заполняют по периметру специальным герметиком. Независимо от того, как проводится установка дымоотвода – через потолок или через стену, необходимо выполнить утепление всей длины участка трубы снаружи здания.

Порядок монтажа металлического дымохода через потолок

Установка металлической трубы через потолочное перекрытие выполняется по следующему порядку действий:

подготовка – на данном этапе осматривается участок проведения работ, оценивается близость деревянных конструкций, стропил и других элементов;
выпиливается квадратное отверстие под короб, по необходимости перекрытие и иные элементы конструкции укрепляются, если нарушается их целостность;
все ближайшие деревянные элементы в комнате и на чердаке тщательно обрабатываются огнестойкой пропиткой, дожидаются положенного периода высыхания;
в отверстие монтируют короб узла, проверяют надежность креплений;
собирается нижняя часть трубы, в короб вставляется цельный пролет и соединяется с основным дымоходом;
короб засыпается теплоизолирующим материалом, при использовании керамзита или вермикулита можно обернуть дымоход минеральной ватой во избежание зазоров.

При монтаже металлического дымохода важно точно рассчитать отверстие ППУ. Труба должна монтироваться строго вертикально, без нагрузки и зажимов с определенных сторон. Любые перегибы могут со временем иметь негативные последствия. Рядом с трубой укладываются только негорючие утеплители.

Термостойкие материалы

При устройстве проходных коробов особое внимание уделяется – применяются только термостойкие изолирующие материалы. Среди самым распространенных выделяют сыпучие наполнители – керамзит и вермикулит. Также активно используется минеральная вата.

Обращают внимание и на минерит – фиброцементный материал, обычно используемый для облицовки стен вблизи места, где стоит печь и находится дымоходный канал. Отличается негорючестью даже при очень высоких температурах, выполняется из плит, которые могут использоваться при изготовлении проходных узлов. Также обращают внимание на его экологическую безопасность независимо от нагрева.

Среди современных материалов выделяют базальтовые плиты, изготавливаемые из соответствующей ваты и покрываемые алюминиевой фольгой. Эти покрытия также используются в отделке для защиты стен и перекрытий. Экологически безопасные, защищены от воздействия влаги, поселений грызунов и насекомых, развития грибка или другой микрофлоры.

Монтаж дымоходов в Санкт-Петербурге

Устройством систем дымоотведения для загородных домов и бань в Санкт-Петербурге и области занимается компания «Дымоход Мастер». Ее сфера деятельности включает монтаж конструкций из любых материалов, включая эффективное применение современных технологий и элементов.

Преимущества сотрудничества с «Дымоход Мастер»:

многолетний опыт работы с дымоходными системами самых разных конструкций;
индивидуальный подход, учитывающий как пожелания заказчика, так и специфику помещений;
активное применение надежного современного оборудования и материалов, поставляемых напрямую от производителей;
соблюдение предписаний пожарной безопасности и СНиПов, гарантия качества, безопасной и долгосрочной эксплуатации;
возможность заказать качественную сборку дымохода, установку печи, газового котла или камина;
гарантийное и постгарантийное обслуживание дымоходных систем, включая очистку от сажи и гари.

Специалисты «Дымоход Мастер» с особым вниманием относятся к местам переходов дымоходных труб через перекрытия. Обращают внимание на особенности строения, включая стропильную систему кровли. По необходимости подбираются оптимальные решения, позволяющие с наименьшими затратами и рисками вывести дымоходы через потолок.

Сотрудничество с компанией основано на простой схеме:

Работа ведется как со строящимися домами, так и с готовыми постройками. Во втором случае может потребоваться спектр дополнительных работ для устройства системы дымоотведения – укрепление стропил и потолков в месте перехода, монтаж защитных экранов.

Для начала сотрудничества достаточно обратиться к консультанту компании любым удобным способом. Он ответит на вопросы, представит полную информацию по стоимости услуг и возможностям сотрудничества, а также поможет оформить заявку.

Вам также будет интересно

Как происходит установка дымоходов Дымоходы через потолок Как выбрать дымоход Инструкция по монтажу дымохода Как правильно установить дымоход своими руками

Как сделать проход дымохода через перекрытие, чтобы не было угрозы пожара

Самый опасный участок дымохода с точки зрения возгорания — это место выхода (прохождения) дымохода из перекрытия (особенно, если перекрытие деревянное). Речь идет о так называемом проходном узле, правильность монтажа которого — это залог безопасности для вас и вашей семьи. Любая ошибка или халатность в организации этого пространства может стать причиной пожара, поэтому в данном вопросе лучше переборщить с мерами безопасности, чем что-то упустить. Как говорится, тот случай, когда лучше перестраховаться.

И мы так понимаем, если вы читаете этот текст, значит для вас понятия аккуратности и соблюдение технологий — не пустой звук. Ну, а наши эксперты, посредством данной статьи, помогут вам восполнить пробелы в необходимых знаниях по данному вопросу. В этой статье мы расскажем, как организовать проход дымохода сквозь потолок или стену, чтобы это было и надежно, и безопасно.

Кстати, если и монтаж печи вы планируете осуществлять самостоятельно, не поленитесь прочитать советы наших специалистов и по этому вопросу.

Рис 1. Проход дымохода MAGMA через деревянное перекрытие

Особенности действующих норм и правил

Пожаробезопасность практически всегда регламентируется соответствующими нормами и правилами со стороны законодательства. Если непонятно, как организовать проход дымохода через перекрытие, то берем в руки нормативный документ и изучаем букву закона. Все требования указаны в СП 7.13130.2013 “Отопление, вентиляция и кондиционирование”. Информация о пожаробезопасности прохода дымовой трубы через перекрытие находится в пунктах: 3-3.15, 5.14, 5.21, 5.27.

Не станем цитировать в статье весь текст из вышеупомянутых пунктов, так как это долго, сухо и не всегда понятно для неспециалиста. Но на некоторых моментах мы все же остановимся.

Согласно этому документу, если диаметр трубы составляет 120 мм, то размер потолочной разделки должен быть почти 900х900 мм. Мы выделили этот пункт неспроста. Дело в том, что у большинства современных домов расстояние между балками составляет не более чем 600 мм…

Такая ситуация получается из-за того, что документ описывает, главным образом, кирпичные печи, при этом не учитывается использование современных термоизоляционных материалов, имеющихся на рынке. “Но как же быть?” — спросите вы. Об этом далее…

Как обстоят дела на практике и насколько можно отойти от норм

Ответим так: “Да, можно отойти от этих норм. И да, на практике можно делать все законно, если делать это по уму”. Дело в том, что есть несколько официальных документов, которые также регламентируют правила пожаробезопасного прохода дымохода через потолок или стену.

К таким документам относятся:

Инструкция производителя дымохода. Да, да, на эту инструкцию можно смело ссылаться как при монтаже дымохода, так и при появлении любых вопросов от контролеров. Часто производители дымоходов в паспорте прописывают все допустимые для своего изделия расстояния и материалы. Пример такого паспорта имеется у дымохода Schiedel.
Документ согласования проходной разделки с МЧС. Такой документ вы можете получить самостоятельно, обратившись в министерство с соответствующим запросом. Для этого нужно отправить на испытание разработанную вами проходку для потолка или стены. В случае положительного заключения, использование такой проходки потолка становится полностью законной.
TROL 2006 — это профессиональные правила строительных работ по печам и воздушному отоплению, действующие в Европе. Точнее сказать, эти правила действуют для европейского печного оборудования, которое, между прочим, продается и в нашей родной стране.

Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22
В нашем ассортименте представлены 7 видов дымоходных систем. Ознакомьтесь с ними на этой странице.

ТОП-3 рекомендации от наших экспертов

Учтите эти советы, и они помогут вам изготовить правильный проход дымохода через деревянное перекрытие.

Совет №1. Параметры разделки

В зависимости от внешнего диаметра дымохода определяются размеры сквозного отверстия. Например, с диаметром трубы до 220 мм рекомендуется выполнить квадратное отверстие 500 Х 500 мм. Диаметру трубы от 220 до 300 мм. — отверстие подойдет с габаритами 600 Х 600 мм.

Кстати, если читая эту статью, вы еще не определились с выбором самого дымохода, то мы подготовили критерии, учитывая которые, вы точно сможете сделать взвешенный выбор.

Совет №2. Материалы

Рекомендуем остановится на следующих двух материалах:

Огнезащитная вата Rockwool Firebatts с фольгой.
Теплоизоляционные плиты из силиката кальция. Например, Silka, Суперизол и др.

Рис 2. Безопасная потолочная разделка с использование ваты Rockwool Firebatts и плиты Silka

Для использования данных материалов не потребуется особая инструкция, все достаточно ясно и понятно — из плиты сооружаем вентилируемый короб, затем монтируем его к трубе. После чего ватой заполняем свободное пространство (предварительно вату необходимо порезать на полоски и уложить на ребро фольгой к трубе — после чего дело в шляпе 🙂

Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22
Обратите внимание, что изоляцию не нужно подводить вплотную, так как на этом участке появится риск перегрева трубы.

Еще один момент… Многие ошибочно полагают, что для сэндвич-трубы не нужна изоляция и перекрытие. Надеемся, вы не относитесь к сторонникам этого убеждения. Но если вы не совсем понимаете, о чем речь, то обратите внимание на эту статью “Что нужно знать о сэндвич-дымоходах”.

Совет №3. Изолируем фланцы

Разделка с обеих сторон будет закрываться с помощью металлических фланцев. Чтобы избежать передачу тепла перекрытию от дымохода через эти фланцы, обязательно уложите под них прокладки из базальтового картона.

Рис 3. Изоляция базальтовым картоном под фланцем дымохода MAGMA

После выведения дымохода стоит обратить внимание на вопрос организации правильной гидроизоляции трубы на крыше. Об этом подробнее читайте в статье.

К завершению…

Со всеми материалами, которые перечислены выше, можно ознакомиться на нашем сайте в разделе “Термоизоляция”. В этом же разделе сможете приобрести необходимый товар. По любым вопросам звоните по телефону 8 (812) 605-85-05. Все консультации бесплатные.

Также наши специалисты выполняют монтаж печей и каминов с дымоходом с гарантией на работы по договору до 5 лет. Более того, на основании этого договора вы сможете застраховать свой дом от несчастного случая. Обращайтесь!

«Народный камин» — крупнейшая розничная сеть в России:

право на возврат товара в течение 60 дней, если вы в чем-то ошиблись;
монтаж с гарантией по договору до 5 лет;
30+ специализированных магазинов по продаже печей;
более 3000 печей на складе в Северо-Западном федеральном округе
в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Если возникнут вопросы, то звоните – 8 (812) 605-85-05

Всегда поможем!

Проход дымохода через деревянное перекрытие

Содержание

1 Проход дымохода через деревянное перекрытие
- 1. 1 Виды дымоходов
2 Проход дымохода через деревянное перекрытие
- 2.1 Что по этому поводу говорят строительные нормы и правила (СНиП)
3 Проход дымохода через деревянное перекрытие
- 3.1 Что по этому поводу говорят строительные нормы и правила (СНиП)
4 Проход дымохода через деревянное перекрытие
- 4.1 Виды дымоходов
5 Проход дымохода через деревянное перекрытие
- 5.1 Что по этому поводу говорят строительные нормы и правила (СНиП)

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену , но иногда их пускают по стене .
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Патрубок из металла

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра , вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаме тр тр убы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20 — 25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Расшивка прохода кирпичной трубы. Распушка

Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом , кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги , которые могут проникать в щели на стыке кровли и оголовка трубы.

В случае кирпичной кладки она производится порядово следующим образом:

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей , ( на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е . размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Проход дымохода через деревянное перекрытие

Правильное проведение дымоходной трубы через чердачное перекрытие, стропильную систему и кровлю – не менее важно, чем соблюдение всех остальных требований при постройке самой печи. От того, насколько надежно обустроены эти узлы, будет зависеть противопожарная безопасность дома, а значит – и всех проживающих в нем, а также эффективность работы отопительного прибора.

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие должен быть особенно надежным, так как в этой области нагретые стенки трубы находятся в непосредственной близости к горючим материалам. Для того чтобы обезопасить элементы перекрытия, могут быть использованы различные термоизоляционные материалы и специальные приспособления — сегодня на рынке в них нет недостатка.

К выполнению подобных работ необходимо отнестись с самой максимальной ответственностью. Поэтому, чтобы разобраться в этих вопросах, следует ознакомиться с действующими требованиями нормативных документов, рассмотреть сам процесс проведения дымохода через потолочное перекрытие, чтобы выполнить все строго по правилам, установленным контролирующими организациями.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления. Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам.

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Проход дымохода через деревянное перекрытие

Что по этому поводу говорят строительные нормы и правила (СНиП)

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
Стенные дымоходы чаще всего встраивают в капитальную стену , но иногда их пускают по стене .
Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Патрубок из металла

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра , вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаме тр тр убы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20 — 25 см.
Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
Через отверстие в листе устанавливается дымоходная труба.
В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Расшивка прохода кирпичной трубы. Распушка

Этот элеме нт ст роения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами , например керамзитом, а сверху накладывают бетонный плинтус.

Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5 — 7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
Раствор готовят из цемента , щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом , кирпичи сдвигаются во внешнюю сторону от центра.
Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги , которые могут проникать в щели на стыке кровли и оголовка трубы.

В случае кирпичной кладки она производится порядово следующим образом:

Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей , ( на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
Третий ряд укладывается по рисунку первого ряда выдры.
Четвертый ряд выкладывается без сдвига кирпичей, т.е . размер возвращается к размеру стояка.
На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
Шестой ряд повторяет пятый.
Седьмой ряд снова кладут ссдвигом наружу на расстояние равное ¼ кирпича.
Восьмой ряд кладут по размеру седьмого, соблюдая схему.
Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
Десятый ряд укладывают, не отступая от схемы.

Проход дымохода через деревянное перекрытие

Что по этому поводу говорят строительные нормы и правила (СНиП)

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм). Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка. Величина отступки также регламентируется требованиями СНиП:

Теги: #Проход дымохода через деревянное перекрытие

Монтаж дымохода в деревянном доме: устройство, установка

Построить дымоход в деревянном доме не так-то просто. Ведь дерево начинает обугливаться уже при температуре 200°С, а устойчивое горение древесины начинается от 300°С.

Уютный камин в уютном доме требует серьёзного дымохода.

Поэтому нам необходимо установить дымоход в деревянном доме таким образом, чтобы не спалить дом и не отравиться газообразными продуктами горения.

Содержание

1 Технические предпосылки к выбору
2 Кирпичный дымоход
- 2.1 Междуэтажное перекрытие
- 2.2 Стена
- 2.3 Высота трубы над кровлей
3 Керамические дымоходы
4 Металлические дымоходы
- 4.1 Перекрытие
- 4.2 Кровля
- 4.3 Проход через стену

Технические предпосылки к выбору

Если запланирована установка дымохода в деревянном доме, то прежде чем начать монтаж, нужно узнать, какова температура отходящих газов в отопительном приборе в вашем доме? В таблице 1 указана температура отходящих дымовых газов в зависимости от типа отопительного прибора и используемого топлива.

Таблица 1.

Люди живут в деревянных домах уже тысячи лет и пользуются печами, очагами и каминами, и выработали за это время немалый опыт. Этот опыт собран в регламентах по строительству, монтажу и пожарной безопасности. Проводится установка дымохода в деревянном доме в соответствии с нормативными документами, принятыми государственными инстанциями.

Существует руководящий документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Именно этим документом руководствуются государственные контролирующие инстанции.

СНиП гласит, что запрещено расположение легковоспламеняющихся элементов ближе 130 мм в свету от бетонных и кирпичных труб или труб керамических в теплоизоляции. Для керамических труб дымохода без теплоизоляции это расстояние должно быть ещё больше — 250 мм.

Дерево является легковоспламеняющимся материалом, большинство современных утеплителей также легко воспламеняется, а полимерные паро- и гидроизоляционные плёнки тем более. Поэтому мы должны предусмотреть, чтобы эти материалы не касались нашего дымохода.

Кирпичный дымоход

Несмотря на массу новых материалов для исполнения дымоходов, кирпич всё равно остаётся достаточно популярным и востребованным.

Напомним вам, что:

Кладка трубы должна быть с перевязкой, внутри дома на известковом или цементно-известковом растворе, выше кровли применяется цементный раствор.
Согласно «Правилам трубо-печных работ», дымоходы должны быть из полнотелого красного кирпича, шов не толще 10 мм. Запрещено штукатурить внутреннюю поверхность трубы.
Серьёзный вес требует фундамента.
Кирпичная кладка разрушается кислотным конденсатом, обломки кирпича могут обрушиться внутрь и сузят сечение канала.
Из-за шероховатости кирпича, внутри трубы дымохода накапливается сажа.

Для уменьшения негативных моментов, устройство кирпичного дымохода проводят так: в дымовой канал вкладывают асбоцементную трубу и заливают бетоном пространство между ней и кирпичом. Это мероприятие называется гильзовка.

Междуэтажное перекрытие

На рисунке снизу показан проход дымохода через деревянное перекрытие. Слева представлено устройство прохода с использованием 2-х слоёв асбеста, тогда расстояние от трубы до деревянной балки перекрытия равно 1 кирпичу, то есть 250 мм. А справа показан вариант без асбеста, в том случае расстояние от дымохода до деревянной балки перекрытия должно быть не меньше чем 1,5 кирпича, то есть 380 мм.

Рис. 1. Разделка прохода дымохода в междуэтажном перекрытии: 1 дымоход; 2 деревянная балка; 3 разделка толщиной полтора кирпича; 4 двойной слой асбеста; 5 разделка шириной в кирпич с изоляцией асбестом.Примыкание к деревянной стене.

Стена

Деревянная стена должна быть изолирована от дымохода, расстояние от «дыма» до дерева должно быть не меньше 25 см. Если отсутствует асбестовая изоляция, то это расстояние должно быть уже не меньше 38 см. Эту отступку можно закрыть стенками в четверть кирпича с боков.
В новых срубах принято устанавливать дощатый щит, прикрепленный на стену на скользящей посадке, чтобы компенсировать неизбежную осадку сруба. И к четверти в этом щите должны примыкать боковая закрывающая стенка
В боковых стенках делают отверстия для циркуляции воздуха. Сверху и снизу.
Деревянные полы в отступке накрывают одним рядом кирпича, плиткой или другими несгораемыми материалами.

Очень важный вопрос: как вывести дымоход через крышу? Правильно организованный проход дымохода через кровлю показан на рис. 2.

Планируя вывести трубу через перекрытие, следует убедиться, что расстояние между наружной поверхностью кирпичной трубы и деревянными стропилами регламентировано не меньше 130 мм.
Это пространство заполняется каменной (базальтовой) ватой, выполненной без органического связующего.
Если монтаж кровли проводился из легковоспламеняющихся материалов, например рубероида, дистанция должна быть удвоена до 260 мм.
В месте, где планируется вывести дымоход, крышу покрывают несгораемыми материалами, например шифером, а лучше кровельной сталью, на расстоянии не менее 500 мм от трубы и тщательно подгоняют под выдру трубы.

Рис. 2. проход через кровлю

Высота трубы над кровлей

На рисунке ниже показана общая схема высоты трубы над скатной кровлей.

Высоту дымовой трубы над кровлей принимают:

Керамические дымоходы

В последние годы дымоход в деревянном доме часто исполняют из керамики (см. Керамические трубы для дымоходов):

Это фактически модульная система, монтаж проводят из сборных элементов полной заводской готовности.
Внутренняя труба из жаропрочной, долговечной и кислотоустойчивой керамики.
Благодаря гладкости внутренней поверхности керамические трубы, на них не накапливается сажа и не происходит завихрений потока тяги.
Из-за существенного веса дымоходной системы требуется монтаж фундамента.

Схема керамического дымохода.

Металлические дымоходы

Дымоходы из сэндвич-труб (см. Сэндвич труба для дымохода) завоевали вполне заслуженную популярность:

Удобство и быстрый монтаж.
Лёгкие конструкции не требуют отдельного фундамента, не предусматривают устройство фундамента.
Заполнение минеральной (базальтовой) ватой требуемой толщины обеспечивает необходимую теплоизоляцию.
Гладкость внутренних стенок не позволяет накапливаться саже и не нарушает воздушный поток тяги.
Труба имеет сложное устройство, для внутреннего канала используется кислотоустойчивый сорт нержавейки, это гарантирует долговечность и безопасность системе дымоудаления.

Схема устройства сэндвич-трубы.

При выборе дымохода не следует забывать о температурах дымовых газов, изложенных в таблице 1.

Поэтому толщина внутренней нержавеющей стенки трубы должна составлять:

от 0,5 мм для газовых, солярочных и пеллетных котлов;
от 0,8 до 1,0 мм для печей, банных печей и каминов;
от 1,0 мм для котлов на угле.

Толщина слоя теплоизоляции должна составлять до 100 мм в случае печей, каминов и угольных котлов, а в случае автоматизированных котлов толщина слоя должна быть до 50 мм.

Перекрытие

Ещё раз повторю, что несомненным удобством является наличие готовых элементов на все случаи. Если нет у одного поставщика, то легко находим другого поставщика, который сможет поставить весь необходимый комплект.

В случае междуэтажного перекрытия берём готовую разделку заводского исполнения.
Эта разделка называется чердачной или межэтажной.
Внутренний диаметр должен соответствовать внешнему диаметру сэндвич-трубы.
Выпиливаем квадратное отверстие между балками, соответствующее размеру квадратной части разделки, можно сделать запас, чтобы обернуть металл ещё 1-2 слоями негорючего базальтового полотна.
Проводим через круглое отверстие дымоход.
Заполняем пространство базальтовой ватой

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Разделка заводская.Разделка смонтированная. Пространство между трубой и металлической стенкой тоже заполняется минватой.

Кровля

Проблема, как провести дымоход через крышу, решается примерно так же, как и в случае перекрытия. Берём готовые элементы, в частности готовую крышную разделку, некоторые называют её кровельной разделкой. Они бывают разных размеров и с разными углами уклона.

Крышная разделка.

Произвести монтаж узла прохода кровли всё же намного сложнее, чем устройство узла прохода перекрытия.
Отступ от трубы до дерева должна быть не менее 250 мм с каждой стороны. Отверстие и дымоход закрывают сверху специальным элементом — крызой.
Эту крызу сверху заводят под шифер или черепицу, а снизу накладывают сверху на черепицу.
Сверху крызы на трубу дымохода надевают окапник и его зажимают хомутом. Это обеспечивает защиту от осадков.
Пространство между дымоходом и стропилами заполняют негорючей минеральной (базальтовой) ватой и закрывают снизу металлическим отражателем.

Важно! Все сочленения дымоходных труб должны остаться снаружи. Они не должны попасть в перекрытие.

Проход через кровлю.

Проход через стену

Часто трубы в сэндвич-исполнении, выводят наружу дома и пускают по внешней стене. Это имеет свои положительные стороны в том, что не надо осуществлять трудоёмкие проходы через перекрытия и кровлю. Да и снижается пожароопасность. В таком случае добавляется горизонтальный проход через вертикальную стену (см. Как вывести дымоход через стену).

Дымоход внешний.

С точки зрения термоизоляции, этот узел прохождения через стену ничем не отличается от узла прохода через междуэтажное перекрытие. Осложняется монтаж только тем, что бревенчатая стена может усаживаться. И здесь должна быть скользящая посадка разделки.

Важно! В случае дровяных и угольных котлов, дровяных печей и каминов на дымоход сверху обязательно устанавливаем искрогасители. Особенно важно в банях, печки в которых мы любим раскочегарить от всей души!

Как вам статья?

Алексей Петрович

Задать вопрос

как вывести топочную трубу через потолок и пол

В процессе строительства любого дома всегда наступает момент, когда хочется вывести через крышу топочную или вентиляционную трубу, без этого никак. Некоторые владельцы не придают этому процессу большого значения, однако ошибки, допущенные при обустройстве узла соединения, могут привести к серьезным неблагоприятным последствиям. В этой статье я покажу вам, как провести собственную трубу через мансардный этаж и различные типы крыш.

Строительство перехода на крышу.

К чему может привести некачественный монтаж

В большинстве случаев печники и специалисты по вентиляционному оборудованию занимаются исключительно монтажом своего участка. Проходы труб через стену, потолок и крышу не беспокоят. Нанимать профессиональных людей не хотят и берутся за дело сами. В результате через небольшой промежуток времени может «всплыть» целый ворох проблем.

просмотрщик историй инстаграм

При приеме на работу специалиста лучше уточнить время расселения Оформление переезда.
Иногда проще заплатить чуть более опытному человеку, чем потом ломать голову над тем, как это правильно и красиво сделать своими руками.

Переход на мягкую кровлю.

Материалы, из которых изготовлены дымоходы, достаточно выносливы, они легко выдерживают перепады температур, но зачастую эти материалы не рассчитаны на постоянный контакт с влагой . Например, кирпичная или асбестоцементная труба, напитанная влагой, начнет крошиться и уже через пару сезонов будет выглядеть так, будто ее съела мышь;
Опять же из-за повышенной влажности, внутри сектор сильно зарос сажей Поэтому чистить дымоход придется намного чаще;
Но это еще не самое страшное. В большинстве случаев крышу сейчас утепляют стекловатой или базальтом . Стоит такому утеплителю промокнуть, как он, во-первых, бесполезен, а во-вторых, садится и больше не восстанавливается. Сушить хлопок бессмысленно, его нужно только менять;
Не забывайте, что почти все крыши сделаны на основе деревянного каркаса . Чем бы вы ни пропитывали древесину, но если конструкции будут постоянно находиться во влажной среде, рано или поздно они начнут гнить. Вода точит камень, что уж говорить о дереве;

Строительство комплексного перехода.

Есть еще один пункт , объясню на примере. Один мой знакомый осенью закончил строительство дома, а так как погода уже начала заметно портиться, то и залепил проход через крышу дымоходом наугад в надежде, что весной все исправится.

Представьте, каково было его удивление, когда в новогоднюю ночь каминный проход, через который был оформлен потолок в помпезном и очень дорогом стиле барокко, покрылся мокрыми пятнами красной штукатурки и начал отваливаться. И все это произошло из-за того, что примыкание кровли было недостаточно герметичным.

После того, как печь залила снегом, растаял вокруг трубы, вода потекла по трубе и полностью испортила роскошный интерьер, стоимость которого была в десять раз выше самых дорогих услуг кровельщика.

Это называется попаданием.

Куда лучше вывести трубу

Конечно, когда дом давно построен и ты просто ремонтируешь крышу, что-то изменить нельзя. Но на этапе проектирования у вас есть возможность выбрать оптимальное расположение выходных трубок.

Любой монтажник скажет, что входной блок лучше всего устанавливать в коньке. Но это палка о двух концах. С одной стороны, снег или дождь никогда не попадут под трубу, плюс дымоход, расположенный над коньком, обеспечивает оптимальную тягу. С другой стороны придется изрядно повозиться с обустройством стропильной системы, ведь зазор горизонтального конькового бруса может быть сложным.

Сэндвич-труба на крыше.

Минимальное расстояние от дымовой трубы до несущей балки или стропил согласно СНиП 41-03-01-2003 должно быть 140 – 250 мм.

Обычно рекомендуют немного смещать дымоход в какую либо из сторон по отношению к коньку. При этом, если труба расположена на расстоянии полутора метров от конька, она должна возвышаться над ними на высоте 50 см;
Если расстояние от конька до проходного узла составляет 1,5 – 3 метра, высоту трубы можно сделать вровень с коньком;
При односкатной кровле или отступе от коньковых балок с проходом блок 3м допускается устанавливать сверху трубопровода, проходящего под углом 10º по отношению к горизонту конька. Для того, чтобы было легче понять, ниже приведена схема.

Правила расположения труб на кровле.

Наиболее желательным местом для установки дымоходных и вентиляционных труб является их расположение в «ендове крыши». Для тех, кто не знает, енодовой называется внутренний угол, который образуется при стыковке двух скатов крыши. Привычным классическим конструкциям ничего не угрожает, такое расположение можно встретить в многоуровневых крышах сложной конфигурации.

Если вы столкнулись со случаем, когда ваш проход дымохода через крышу находится в “ендове крыши”, то лучше попробовать сделать перегиб и сдвинуть трубу на полметра в сторону.

Для так называемых многослойных конструкций, которых сейчас большинство делают под дымоходы котлов и печей, это будет несложно. В противном случае вода будет постоянно атаковать ваш соединительный узел с трех сторон, и рано или поздно произойдет протечка.

Аппараты и схемы соединений многослойных дымоходов.

Самостоятельный монтаж проходит через крышу или перекрытие

Если раньше кровля по большей части покрывалась шифером, то сейчас его все чаще заменяют металлочерепицей и другими современными кровельными материалами. Плюс помимо прохода через крышу следует еще позаботиться о переходах через потолочный софит.

Гибкий переходник как самый простой выход из ситуации

Добрая половина современных дымоходов и практически все форточки сейчас делаются круглыми. Вот только такая конструкция и гибкие переходники имеются.

Гибкий адаптер.

Такой переходник представляет собой многоступенчатую воронку с квадратным или круглым основанием. В качестве основного материала используется термостойкий, эластичный полимер.

Каждой ступени воронки соответствует один из рабочих диаметров дымохода. Для того, чтобы трубка была надежно закреплена, вам нужны только ножницы, чтобы отрезать адаптер на нужном уровне.

Герметичное крепление мягкой полимерной подложки (фланца) к самой кровле осуществляется с помощью металлических штифтов и болтов. Этот фланец может иметь любую форму, однако сложная топография легко охватывает кровлю.

Алгоритм крепления эластичного адаптера для труб.

Цена на данный товар вполне приемлемая, плюс инструкция по установке, на мой взгляд, более чем простая. Как я уже говорил, сначала нужно нарезать до нужного диаметра конус. После этого необходимо смазать высокотемпературным герметиком переходник стыковки пространства с трубой и нижней контактной частью фланца. Далее вам просто нужно прикрутить металлические штифты фланца через заранее просверленные отверстия к нижнему кольцу фланца.

Кольцо нижнего фланца.

Изолированные дымоходы Sandwich отличаются высоким блеском. Если эластичный полимерный переходник вам не нравится, то для этих случаев подойдут металлические переходники, изготовленные из той же нержавеющей стали. Полимерным аналогом являются большие размеры фартука, заданный угол наклона крыши и четко определенный диаметр дымохода.

Металлический переходник.

От предыдущего варианта установки переходников из нержавейки отличается только тем, что в соединении переходника и патрубка герметичны, кроме термостойкого герметика, дополнительно используется металлический хомут.

Устройство прохода через металлочерепицу

Спешу отметить, что проход трубы через металлочерепицу сделать грамотно, без опыта довольно сложно, поэтому изучив инструкцию и увидев соответствующие фото и видео в этой статье, следует задуматься внимательно, способны ли вы на такой трудовой подвиг.

Фартук нижний.

Узел соединителя состоит из внутренней сердцевины и внешней декоративной юбки. Внутренний фартук опытный кровельщик обычно изготавливают из жести или тонкого алюминиевого листа. О круглых трубах мы уже упоминали, так что дальше поговорим об герметизации стыка кровли с квадратным или прямоугольным кирпичным дымоходом.

Расположение конструктивных элементов.

Внутренний фартук монтируется непосредственно на обрешетку перед укладкой металлочерепицы. Конструкция состоит из четырех частей, по количеству плоскостей трубы. Каждая из этих частей должна входить под слой металла не менее чем на 250 – 300 мм. Он входит в трубу 150 – 250 мм, опять же из слоя металла.

Перед монтажом элементы гидроизоляции по периферии трубы на одном уровне параллельны кровельному шлифовальному станку. Глубина прорези канавок 10 – 15 мм. Он будет вставлять верхнюю часть фартука.

Перед установкой элементов фартука Штроб его очищают, промывают водой, просушивают и заливают термостойким герметиком. Только заливать герметик нужно непосредственно перед установкой защитных элементов.

Внутренний фартук после укладки кровельного покрытия.

На самих пластинах по верхнему краю загнут под бортик на 90º глубину штробы. Лично я делаю проще, сразу вставляю листы в штробы, и постукивая молотком, загибаю их вниз параллельно трубе.

Завершить монтаж фартука его креплением к трубе заглушками и специальными термостойкими сварными швами между всеми четырьмя элементами. Но и это еще не все, снизу к основанию крыши под фартук заводится и крепится так называемая стяжка. Этот лист представляет собой ту же жесть или алюминий, ширина которого должна превышать габариты трубы не менее чем на два метра с каждой стороны.

Мягкий гофрированный внешний фартук.

Должен спускаться по подложке к краю крыши. Галстук – это своего рода страховка, если где-то в накладке начнет течь, вода из галстука потечет под металл. Получившийся кровельный пирог останется сухим.

Когда внутренний фартук и стяжка прочно закреплены на трубе и обрешетке, можно приступать к самой укладке металлочерепицы. В конце монтируется декоративный фартук. Каждый из производителей металла выпускает свои доборные элементы и делает их под цвет кровли.

Уплотнительные ленты на внешнем фартуке.

Такие фартуки обычно представляют собой гофрированный лист алюминия или свинца, на тыльную сторону которого нанесено самоклеящееся покрытие. Сверху этот фартук оснащен декоративной планкой, которая крепится на трубе с помощью шурупов. Но перед фиксацией желательно дополнительно промазать стык суперсплавным герметиком.

Верхняя планка крепится декоративной юбкой сразу над границами нижнего основного оклада, после того, как он зафиксирует сам фартук, тщательно обстукивается резиновым молотком, чтобы профнастил хорошо состыковывался и приклеивался к поверхности сложного металла.

Монтаж с мягкими переходами Современные кровельные материалы выполняются примерно одинаково, с той лишь разницей, что часто обходятся без установки стяжки.

Ошибка домашнего любителя в том, что часто пренебрегают основной сборкой нижнего фартука, а стяжку декоративного верхнего фартука держит, конечно хорошо, но тонкий и мягкий гофрированный алюминиевый барьер не очень надежен и достаточно легко повреждается, например, упал с ветки дерева.

Как защитить деревянное основание от горячего дымохода

Как вы помните, согласно СНиП 41-03-01-2003 минимальное расстояние от дымохода до любых деревянных конструкций начинается от 140 мм. Самыми «продвинутыми» в этом отношении считаются сэндвич-элементы, но есть утеплитель и максимальная толщина 100 мм.

Приходим к выводу, что все дымоходы при прохождении через деревянную конструкцию крыши или деревянные плиты перекрытий должны быть защищены.

Заводская коробка.

Проход трубы через потолок бани является самой яркой иллюстрацией этой темы, так как бани в нашей великой державе, как правило, деревянные. К этому следует добавить еще, что температура в банных печах часто бывает выше нормы.

Считается, что для того, чтобы высушить начавшую обугливаться древесину, ей нужно всего 200°С. А когда температура достигает 300°С, возникает реальная опасность самовозгорания.
Если учесть, что березовые дрова допускают температуру до 500°С, а при использовании хорошего угля или кокса температура может подняться выше 700°С, то становится очевидной величина опасности.

При обустройстве таких переходов можно пойти двумя путями, купить специальный переходной блок или сделать своими руками.

В настоящее время промышленность выпускает различные потолочные сквозные блоки (ППУ). Дорожная конструкция такого плана представляет собой специальный усиленный короб, который идет вместе с утеплителем, наполнителем и другими аксессуарами. Но сколько я встречала, наш мужчина не готов платить за такое удобство и в этом я с ним солидарен.

Утеплители из базальтовой ваты.

Дело в том, что сама конструкция не представляет особой сложности, а тут, как это часто бывает у нас, дешевле купить все по отдельности. Я сначала объясню, как выглядит классическая постановка для такой компоновки, а потом расскажу, как я сделал переход трубы через потолок бани своими руками:

Практически на любом строительном рынке сейчас можно найти специальный металлический короб с готовым вырезом под заданный диаметр дымоходного проема;
В горизонтальной пластине короба, являющейся одновременно частью потолка, по периметру выполнены монтажные отверстия под шурупы. Но единожды конструкцию на «голом» деревянном потолке закрепить невозможно. Его края необходимо предварительно обложить негорючим теплоизолятором. Чаще всего для этой цели используется асбестовый лист;
Размеры вертикальных стенок короба выбираются таким образом, что между ними и сквозным проемом может быть закреплен асбестовый лист;

Парный ящик из металла и минерита.

Изнутри короба вертикальную стенку уложить обкладывать фольгой из базальтовой ваты толщиной 30 – 50 мм, стоит она конечно дороже обычной, но инструкция такая;
Абсолютно четко, без малейшего зазора ковырять отверстия в коробе под дымоходом практически невозможно, хоть небольшой зазор, но все же будет. Здесь необходимо покрыть высокотемпературным герметиком;
Далее пространство между фольгой и базальтовой ватой дымоход заполняется керамзитом или мягкой ватой без покрытия. Для нежилого помещения мансардного этажа будет достаточно, а если баня в стиле лофт, а на втором этаже есть комната отдыха, то верхний короб необходимо накрыть плитой из минерита (огнеупорный и более безопасный аналог асбеста) или плитой из нержавейки.

Оформление прохода через чердак.

Теперь, как и обещал, расскажу о своем опыте обустройства такого перехода. Баню изготавливали давно, а тогда этих удобных приспособлений просто не было. Сэндвич-конструкция в то время стоила баснословных денег, так как в дымоходе была установлена железная труба без присмотра.

Квадратное отверстие в деревянной плите вырезали с таким же расчетом, чтобы со всех сторон между дымоходом и брусом было не менее 250 мм. Ниши в вертикальных стенах сразу залил асбестовой тканью.

Дно ушивали трехмиллиметровым листом из нержавеющей стали. Подшивка хотела десятимиллиметровую асбестоцементную плиту, но боялась, что она лопнет от температуры, хотя соседка Подрубка и по сей день стоит.

Самодельный вариант защиты.

Трубка в коробке Я обмотал ее асбестовой тканью, а зазор заделал глиной. И вдобавок ко всему этому хозяйству засыпают керамзит среднего диаметра. Второй этаж бани я решил сделать комнатой отдыха, но второго из такого же листа нержавейки на тот момент у меня не было.

Затем я замешал цементный раствор на основе керамзитобетона и залил тридцатимиллиметровую катанку армированной стяжкой. Только заливают стяжку не впритык к чугунной трубе, а через прокладку из асбестовой ткани, иначе от перепадов температуры она бы просто треснула.

Выход

Как видите, проход через крышу дымохода своими руками сделать можно. Тем не менее, если вы решили вложиться в качественное покрытие из металла или других подобных материалов, рекомендую изначально внимательно изучить доступные варианты. Если у вас остались вопросы, пишите их в комментариях, постараюсь ответить.

Утепленный бокс на деревянной крыше.

Проход дымохода через крышу. Монтаж дымохода на крышу

Пошаговая инструкция по проведению работ по прокладке труб дымохода через плиты перекрытий и конструкции кровли – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует аккуратности и ответственности, ведь от качества зависит безопасность вашего дома и его защита от пожаров.

Общие правила и выбор мест

Как провести печную трубу через деревянный потолок – это нужно сделать, чтобы не было неприятностей, как на фото. Основная задача подготовительного этапа – определить место топки и дымохода на улицу. В зависимости от материалов плит перекрытий и дымоходных труб необходимо будет выполнить работы с учетом нескольких размеров:

Схемы выхода дымохода через потолок и крышу

1 этаж

Проход дымохода через перекрытие 1 этажа оборудован металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать засыпку из керамзита, заполняя полости минеральной ватой. Для нежилых помещений допускается применение асбестовых плит.

Схема монтажа дымохода через потолок с выходом на крышу (одноэтажный дом)

2 этажа и более

При проходе по плитам 2-го и последующих этажей может возникнуть ситуация, когда дымоход не может быть установлен вертикально. Строители могли перенести перегородки или установить балку в конструкции пола.

Поэтому, чтобы не рисковать, при обустройстве дымоходов в многоэтажном доме лучше использовать домовую систему вентиляции. Если сделать горизонтальную выемку, в этом месте будет собираться возможный конденсат и на стенах будет откладываться толстый слой копоти. Да и чистить дымоход через повороты будет сложно.

Схема устройства печного дымохода в 2-х этажном доме

Схема с описанием всех элементов

Выход дымохода через потолок

Выбор конструкции и материалов зависит от типа дымохода. Разберем правила организации работ по основным материалам трубопроводов подробно.

круглый металлический

Весь процесс разбит на несколько этапов:

Этапы работ по выносу стального дымохода через перекрытие

кирпичный дымоход

Здесь все гораздо сложнее:

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Проход через крышу

Проход дымохода через кровлю осуществляется по аналогии с плитами перекрытий. Единственным дополнением является обеспечение надежного слоя гидроизоляции для предотвращения просачивания воды на выходе из дымохода.

Проход кирпичной трубы через крышу

Кирпич для крышных печей керамический, красный, качественный и брендовый. Здесь на него влияет не только высокая температура газов, но и агрессивные условия внешней температуры, ветра и осадков.

После пересечения с плитой перекрытия прокладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость дымоходного прохода, делаем размер с запасом на слой утеплителя;
оборудуем проход металлической коробкой с полостью для прохода трубы. Верхний срез необходимо делать с учетом угла наклона кровли, и устанавливают немного заглубленным внутрь;
после выхода дымохода заполняем все пространство слоем теплоизоляции, заделываем все малейшие пустоты герметиком;
заводим слой гидроизоляции под поверхность кровельной конструкции. Затем сверху надеваем стальной фартук или резиновый рукав. Края тщательно заделывают герметиком.

Сверху укладывается основной материал кровельного покрытия, а труба экструдируется до нужного размера. Сверху раскладывается «выдра» и устанавливается защитный козырек. Протянуть дымоход через крышу несложно, если есть хороший инструмент и навыки выполнения кирпичных и сантехнических работ.

Проход круглой трубы через крышу

Проход дымохода через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб, осуществляется так же, как и при кирпичном дымоходе (инструкция выше).

При необходимости установки высокой трубы ее крепят стальными скобами к специальным анкерам, заделанным в конструкцию крыши.

Как правильно вывести дымоход через скат крыши?

Место выхода дымового канала через кровлю является сложным конструктивным узлом. Какие требования к его выполнению, а также к высоте и расположению части трубы, выступающей над крышей?

Доверимся экспертам

Определение высоты дымохода относительно конька крыши

Что касается высоты дымохода, то в нормативном документе (СНиП «Отопление, вентиляция и кондиционирование») указано, что на расстоянии не более 1,5 м от конька труба должна возвышаться над ним не менее чем на 50 см; на 1,5–3 м – быть не ниже конька, а на расстоянии более 3 м – не ниже линии, проведенной от конька под углом 10° к горизонту. А вот четких регламентов относительно расположения дымохода на крыше нет. Что говорят об этом специалисты?

Основной постулат: чем ближе труба к коньку, тем лучше. В этом случае оголовок трубы (то есть та его часть, которая выступает над крышей, а значит находится в зоне холода) будет очень мал; таким образом, снижается вероятность образования конденсата в дымоходе зимой. Конденсат, содержащий агрессивные вещества, попадающий внутрь, в самое устье или на защитно-декоративный зонт трубы, отнюдь не безвреден. Это может стать причиной плохой тяги в камине или котле, порчи отделочного материала оголовка и крыши и даже сократить срок службы дымохода.

При размещении трубы на большом расстоянии от конька, в частности в районе карнизного свеса, необходимо учитывать, что она будет испытывать повышенные нагрузки при сходе снега с кровли. Для защиты дымохода от повреждений обязательно смонтировать на склоне снегозадерживающую систему

Многие придерживаются мнения, что дымоход вообще нужно выводить на линию конька. Это облегчает монтаж стыка на выходе из трубы, а также, так как здесь не будет скапливаться снег, практически исключает возникновение протечек. Однако такое решение не всегда возможно. Во-первых, понадобится стропильная система, где нет несущего конькового бруса, либо создание зазора в брусе для дымохода и усиление его опорами, что проблематично в случае с мансардной крышей. А во-вторых, фурнитура для вывода трубы через конек выпускается только для швеллеров квадратного или прямоугольного сечения.

Чего категорически не рекомендуют делать кровельщики, так это выводить дымоход в ендову. Реализация стыка здесь очень сложна, а протечки практически неизбежны, т. к. дождевая вода будет лить на трубу сразу с двух скатов, а зимой здесь вырастет целый сугроб. Кроме того, придется серьезно усложнить стропильную конструкцию крыши.

Выход дымохода через утепленную крышу

Дымоход через крышу

Как известно, слои паро- и гидроизоляции, защищающие утеплитель в «пироге» мансардной крыши, должны быть сплошными по всей кровле. Кроме того, используемые для этой цели полимерные пленки являются горючими. Возникает вопрос: как соблюсти требования пожарной безопасности СНиП, которые гласят, что между наружными стенками дымохода и элементами кровли из горючих материалов должно быть расстояние не менее 13–25 см (в зависимости от типа трубы )?

Участок крыши, примыкающий к дымоходу, специалисты предлагают выделить в отдельную зону: по бокам трубы – с помощью стропильных ног, а выше и ниже нее – с помощью поперечных балок. Таким образом создается своеобразный короб, размеры которого определяются на основании СНиП. Объем короба заполнен каменной ватой высокой плотности, это негорючий утеплитель, к тому же он может обходиться без паро- и гидрозащиты.

Примыкание изоляционных пленок «пирога» к коробу выполняется традиционно: их разрезают крест-накрест, края подводят к стропилам или поперечным балкам и крепят гвоздями (скобами). Стыки герметизируются специальными лентами или клеями.

Чтобы дымоход не «протыкал» несущие стропила и не проваливался в зону ендовы, его расположение должно быть четко определено на этапе проектирования здания

Отверстие для дымохода

Есть и другой подход к проблеме. Поскольку наружные стенки современных многослойных дымоходов, как правило, не нагреваются более чем на 60 °С в зоне выхода через кровлю, пленкам ничего не угрожает, а значит, их можно подводить прямо к трубе, фиксируя клеем лента. При этом в гидроизоляционном слое над трубой должен быть установлен паз из нержавеющей стали (или из той же пленки) для отвода влаги, попавшей под кровлю.

Важно! При выборе дымохода с теплоизоляционным слоем следует учитывать, что на температуру его наружной поверхности в месте выхода на крышу влияет ряд факторов: высота трубы, тип отопительного оборудования , толщина теплоизоляционного слоя и др.

Вывод стальной трубы через карниз утепленной кровли имеет определенное преимущество. Поскольку в конструкции свеса отсутствуют паро-, гидро- и теплоизоляционные слои, то, соответственно, не возникает проблем с разводкой дымовых каналов через кровельный «пирог» при сплошности всех слоев и гарантии пожарной безопасности.

Также значительно упростит задачу вывода трубы через П-образный вырез в карнизном свесе, что исключает само наличие примыкания к кровле. Правда, в этом случае необходимо будет предусмотреть дополнительный слив в зоне выреза.

Однако необходимо учитывать, что, будучи удаленным от конька, дымоход получится достаточно высоким и будет испытывать серьезные ветровые нагрузки. И поэтому для ее укрепления вам понадобится система натяжения, для которой также придется предусмотреть герметичный проход через кровлю.

Крепление к кровле

Вывод керамического дымохода на крышу

Главное при его устройстве обеспечить отвод отсюда воды, стекающей по стенкам оголовка и по скату кровли, для чего вокруг трубы предусмотрен фартук. Для дымоходов прямоугольного или квадратного сечения создается с помощью фурнитуры для кровли. При керамической кровле и цементно-песчаной черепице применяют пластиковые самоклеящиеся ленты (свинцовые, алюминиевые), которые одним краем приклеиваются к трубе, а другим – к кровле. Чтобы вода не затекала под ленту, ее верхний край закрывают металлической планкой изогнутого профиля, фиксируют термостойкими дюбелями и стык обрабатывают кровельным герметиком.

На черепичных кровлях фартук обычно формируется из ендовного ковра или обычной черепицы, уложенной с заходом в трубу, а на металлочерепичных из гладких листов того же материала.

При выполнении примыкания на той стороне дымохода, которая выше по скату, фартук необходимо завести под кровлю. Таким образом, вышележащий элемент кровли накроет ее внахлест, что исключит возможность протечек.

разуклонка

Если ширина задней стенки дымохода (то есть обращенной к коньку) более 80 см, то за трубой необходимо устроить скат, или, другими словами, паз – небольшое скатное сооружение , представляющий собой излом кровли, который будет разбавлять потоки воды по бокам и не даст скапливаться здесь массе снега.

Создание пандуса — непростая задача. Ведь в этой зоне появляются две короткие долины, требующие такого же качественного исполнения, как и «настоящие».

Широкая дымовая труба создает еще одну трудность: затрудняет вентиляцию подкровельного пространства, вызывает необходимость установки на крыше специальных вентиляционных элементов – аэраторов и т. п.

Элементы стальной модульной дымовой трубы

Производители круглых дымоходов (трехслойных утепленных конструкций в оболочке из нержавеющей стали) выпускают готовые элементы, обеспечивающие герметичность примыкания трубы к кровле. Это так называемые проходы , состоящие из стальной подошвы и закрепленного на ней фартука-заглушки. Во избежание их повреждения при температурных деформациях трубы проходы жестко крепятся только к кровле, а на стык заглушки с трубой надевается «юбка» – стальной хомут с эластичной термостойкой прокладка, не позволяющая воде проникать под фартук.

Проходной элемент, встроенный в крышу, герметизируется кусками термостойкой пластиковой ленты (на основе свинца или алюминия) или обрамляется специальной свинцовой деталью, придавая ему профиль рельефа кровли. Обратите внимание: верхний край подошвы необходимо завести под покрытие, а нижний — внахлест.

Иногда для повышения герметичности металлического прохода стальной лист подошвы монтируют поверх кровли, занося непосредственно под коньковый элемент. С точки зрения защиты от протечек решение надежное, но не эстетичное.

Подписывайтесь на наш канал в Яндекс Дзен, чтобы ничего не пропустить!

Как установить и вывести трубу дымохода через крышу, на какую высоту

Отопительные приборы – необходимый атрибут любого жилого дома, обеспечивающий комфортную для жизни температуру в холодный период, который длится 9месяцев в большинстве регионов России. Однако дополнительный комфорт сопряжен с определенной степенью пожароопасности. Поэтому особое внимание уделяется дымоходу, по которому дым и продукты горения отводятся от теплогенераторов и выводятся наружу помещения. Эта статья расскажет, как вывести дымоход через крышу с соблюдением всех требований безопасности.

Последствия некачественной установки

Как правило, в работу печника или монтажника газового оборудования не входят услуги по установке дымохода; домовладелец должен обеспечить проход трубы дымохода через крышу своими силами. Мнимая простота задачи заставляет домашних мастеров отказываться от услуг профессиональных кровельщиков. Однако некачественный вывод трубы на крышу грозит серьезными последствиями:

Через негерметичный проход трубы влага просачивается в кладку, постепенно разрушая кирпичный дымоход.
Повышенная влажность внутри трубы дымохода способствует распространению плесени и грибка. Споры некоторых видов грибка опасны для состояния человека, поэтому использовать инфицированную трубку небезопасно. В запущенных случаях замене подлежит как дымоход, так и кладка печи.
Проникновение воды в проход трубы дымохода через кровлю снижает теплоизоляционные свойства утеплителя вдвое. Более того, после высыхания теплоизоляционного слоя его характеристики уже никогда не вернутся на прежний уровень.
Даже стропильная система страдает от некачественного выведения трубы через крышу, так как проникающая в нее влага через негерметичный проход приводит к загниванию и разрушению.
Щели возле прохода труб нарушают нормальную циркуляцию воздуха внутри чердака, что приводит к повышенным потерям энергии и расходам на отопление.

Кстати, на крышу выводят не только печные дымоходы, но и выводят туда же трубы от газовых котлов и вентиляционные выходы, для монтажа которых используют те же методы.

Выбор места выхода дымохода и его высоты

Первым условием качественного вывода трубы через кровлю является правильное размещение дымохода на кровле. От этого фактора зависит функционирование всей системы отопления, поэтому, во избежание ошибок, монтаж производится в соответствии со строительными и пожарными требованиями:

Трубы дымохода размещают в непосредственной близости от высшей точки кровли, на расстоянии 1-1,5 м.
Рекомендуемая высота дымохода относительно конька крыши для обеспечения нормальной тяги печи 0,5-1,5 м.
Чем больше высота дымохода, тем большую силу тяги в топке или газовом котле он обеспечивает.
Чем ниже дымоход расположен на скате, тем он должен быть длиннее, чтобы рекомендуемая высота дымохода над крышей соответствовала рекомендациям.
Такие параметры, как высота дымохода, диаметр сечения выбираются по рекомендациям производителя теплогенераторного устройства или на основании расчета.
Дымоход состоит в основном из вертикальных отрезков труб, длина горизонтальных отрезков не должна превышать 1 м.
Выход размещается между элементами стропильной системы так, чтобы не нарушать ее целостность.

Основная трудность при прохождении трубы через кровлю заключается в том, что при прохождении дыма температура стен повышается, что создает опасность воспламенения горючих материалов стропильной системы.

Упругое проникновение

Чаще всего в частном строительстве сталкиваются с установкой металлических труб круглого сечения. Для обеспечения герметичности прохода используют специальное приспособление – эластичную проходку. Это изделие изготовлено из высокопрочного силикона или резины, имеет форму воронки с широким фланцем в виде квадрата или круга, называемого фартуком. Эластичная проходка, благодаря своим свойствам, принимает любую форму, подстраиваясь под угол наклона ската. Он выдерживает экстремально высокие или низкие температуры, воздействие агрессивных химических веществ и имеет широкую палитру.

При покупке эластичной проходки ориентируются на диаметр трубы и цвет кровельного материала. Универсальные модели, в виде ступенчатой пирамиды, подходят для любого размера, регулировка осуществляется подрезкой проходки до нужного уровня. Установить эластичный фартук на крышу очень просто, его нужно надеть на дымоходный проход, поставить металлический круг с отверстиями для крепежа, обработать стык огнеупорным герметиком и зафиксировать отверткой. Для крыш с крутыми скатами применяют специальный вид пластиковых проходок с заданным углом установки фланца.

Металлический патрубок

В строительных магазинах можно найти еще один вид проходки для круглых труб – металлическая труба насквозь. Применяется для прохода дымохода через крышу, не имеющую рельефа. Сборные патрубки из легированной стали имеют стандартный угол наклона крыши, соответствующий уклону крыши. Для завершения установки необходимо:

Вырежьте подходящее отверстие в крыше. Для этого с помощью маркера на поверхность крыши наносится разметка. В зависимости от кровельного материала резку выполняют болгаркой или острыми ножницами, отступив внутрь круга 1-2 см.

Удалить гидроизоляционный и теплоизоляционный материал из проделанного отверстия, освободив проход для дымохода. При необходимости снимите элементы обрешетки, аккуратно отпилив их.
На нижней стороне кровли закрепить лист огнеупорного материала с отверстием необходимого диаметра такой площади, чтобы с каждой стороны дымохода был запас 15-20 см.
Вставить модуль трубы в отверстие, состыковать с уложенным дымоходом, стягивая место соединения хомутом.
Наденьте отводящую трубу на трубу, зафиксировав ее на поверхности откоса огнеупорным герметиком и саморезами с резиновым колпачком.
Прикрепите трубу новыми отрезками так, чтобы высота дымохода достигала 0,5-1,5 м над уровнем конька.

Некоторые мастера предпочитают использовать другой метод – предварительно впаивая дымоход в проходную трубу, покрывают теплоизоляционным материалом, например, каменной ватой, и только потом эта конструкция монтируется в проход.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов из кирпича чаще всего бывает квадратным или прямоугольным, поэтому для вывода его на крышу применяют другие способы. Эта задача для опытного печного мастера, а не домашнего мастера, потому что в процессе используется особая техника кладки. При подходе дымохода к крыше в нем вырезается отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаропрочный кирпич отлично удерживает тепло внутри трубы, с внутренней стороны прохода скалывают асбестовые листы для защиты стропил от возгорания.

Мягкая гидроизоляционная лента на свинцовой или алюминиевой основе крепится к кирпичной трубе с помощью металлического профиля, нижний край которого фиксируется к кровле герметиком. После этого неприглядную гидроизоляцию закрывают специальным декоративным фартуком. Он состоит из четырех дополнительных частей и устанавливается под кровельный материал, делая проход аккуратным и хорошо защищенным.

Установка выходной коробки

Кровельное устройство состоит из слоев нескольких материалов, огнеупорные качества которых выражаются по-разному. В то время как большинство кровельных материалов являются негорючими и негорючими, стропильные системы, традиционно сделанные из дерева, этого не делают. Для безопасного ведения дымохода через любой материал монтируется проходной короб:

В первую очередь приобретается или изготавливается короб из огнеупорного материала, например, металла или асбеста. Размер короба подбирается в соответствии с сечением трубы, чтобы между их стенками было не менее 15 см.
После изготовления отверстия в него устанавливается коробка, верхний край выравнивается по уровню ската крыши.
Дымоход выводится через отверстие в дымоходе. Края гидроизоляционной пленки и пароизоляции приклеиваются к трубе с помощью огнеупорного герметика и армированного скотча.
Внутрь короба насыпается керамзит или укладывается каменная вата для утепления дымохода. Теплоизоляционные материалы размещают с учетом того, что они не должны препятствовать циркуляции воздуха.
Снаружи труба дымохода в зависимости от формы и кровельного материала отделывается эластичной проходкой, декоративным фартуком или металлической трубой.

Качественно выполненный дымоход не портит внешний вид кровли, не пропускает влагу и безопасен с точки зрения норм пожарной безопасности. Соблюдайте правильную технологию прохождения труб через перекрытия, чтобы обезопасить себя и свое имущество.

Видео инструкция

Как правильно установить дымоход через крышу

Отопительные приборы являются незаменимым элементом каждого жилого дома. Они предназначены для обеспечения комфортной температуры в помещении для проживания в холодное время года. В регионах России этот период составляет в среднем 6 месяцев, местами – до 10 и более. Получение дополнительного комфорта связано с определенным риском возгорания.

По этой причине повышенное внимание необходимо уделять дымоходам, выводящим дым и продукты горения от отопительных приборов за пределы помещения. В этой статье будет рассмотрено, как вывести дымоход через крышу безопасно и по всем современным нормам и правилам.

Дымоход используется в устройствах, где тепло вырабатывается за счет сжигания различных видов топлива. Этим топливом являются дрова, уголь, газ или другие горючие вещества. Отвод продуктов горения по трубе через кровлю регламентируется требованиями СНиП 41-01-2003. Некоторые пункты считаются частично устаревшими, но большинство надзорных служб опирается на этот документ. Поэтому требования и стандарты, содержащиеся в нем, являются обязательными.

К чему может привести неправильная установка?

Часто в перечень работ мастера-печника или монтажника газового или электрического котла отопления не входят работы по обустройству дымохода. Подразумевается, что проход дымохода через крышу закладывается на этапе строительства, либо домовладелец будет монтировать дымоход самостоятельно. Кажущаяся простота такой работы провоцирует владельцев на отказ от использования профессиональных кровельщиков. Они не задумываются о том, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на крышу. Часто возникающие проблемы:

Над крышей поднимают не только дымоходы от печей, каминов и других твердотопливных устройств. Туда же выносятся выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их установке используются точно такие же методы, как и для дымоходов.

Высота трубы и место ее прохождения в кровле

Дымоход на крыше можно разместить правильно только в том случае, если правильно выбран выход трубы через крышу. Этот фактор может повлиять на правильное функционирование системы отопления. Чтобы не допустить ошибок при монтаже, необходимо руководствоваться существующими требованиями пожарной безопасности, а также строительными нормами и правилами. Основных точек расстановки:

Основная проблема при обустройстве трубы через крышу заключается в том, что при прохождении дыма или продуктов горения температура конструкции повышается, а это может привести к возгоранию материалов, из которых выполнены элементы кровли или стропильной системы .

Гибкий проход для круглого дымохода

Обычно в частном жилищном строительстве приходится заниматься устройством дымоходных и вентиляционных труб круглого сечения. Как можно установить дымоход через элементы крыши, чтобы обеспечить также герметизацию прохода? Для этого используется специальная конструкция – упругий проходной элемент кровли. Это изделие изготовлено из специального прочного силикона или резины. Форма напоминает воронку с широкими полями круглой или квадратной формы. Эти поля называются фартуком. Эластичный проходной элемент, благодаря гибкости материала, может принимать любую конфигурацию. Это позволяет использовать его на крышах с любым углом наклона и любым финишным покрытием. Материал, из которого он изготовлен, должен выдерживать максимально возможные низкие и высокие температуры, а также быть устойчивым к воздействию внешней среды. Эластичные проходки доступны в различных цветах и конфигурациях.

Выбирая, какую проходку приобрести, нужно ориентироваться на диаметр дымохода и цвет отделки кровли. Выпускаются универсальные изделия, похожие на ступенчатую пирамиду, они подходят для любого диаметра трубы. Размер регулируется ножницами, которые обрезают проходку до необходимого уровня.

Монтаж эластичного фартука на крышу достаточно прост. Для этого необходимо приложить его к дымоходному проходу, прижать сверху металлическим кругом, в котором предусмотрены отверстия для саморезов, нанести огнеупорный герметик на место соприкосновения с кровлей и прикрутить его на с помощью отвертки или отвертки.

Для крыш с очень крутыми углами необходимо использовать специальные проходки с фиксированным углом установки прижимного фланца.

Жесткая металлическая втулка

Для обустройства дымоходов можно использовать другой вид проходных изделий для труб круглой конфигурации – проходная труба из металла. Применяется в тех случаях, когда необходимо обустроить проход трубы дымохода через кровлю без рельефа. Такие готовые изделия из оцинкованной или окрашенной стали изготавливаются к фиксированному углу ската крыши.

Для покупки необходимо измерить этот угол на своей крыше. Установка такого изделия осуществляется в следующем порядке:

В некоторых случаях рекомендуется использовать другой метод. Суть его в том, что в проходном коробе необходимо предварительно сделать дымоходную трубу, покрыть ее специальным теплоизоляционным материалом, например, базальтовой ватой, после чего вся конструкция укладывается в крышу.

Устройство прямоугольных дымоходов

При подходе кладки трубы дымохода к крыше необходимо вырезать в ней отверстие расчетных размеров с допуском около 6 см. С помощью него труба будет выведена выше крыши. Несмотря на то, что жаростойкий кирпич отлично удерживает тепло внутри дымохода, снаружи эту трубу необходимо футеровать асбестовыми листами. Эта мера защитит стропила от воздействия высоких температур.

Гидроизоляция на алюминиевой подложке крепится к выступающей части кирпичной трубы металлическим профилем, а ее нижний край фиксируется к кровле герметиком. Далее некрасивая гидроизоляция дымохода на крыше закрывается специальным декоративным фартуком. Он состоит из четырех частей и монтируется на крышу, делая переход эстетичным и защищенным от воздействий.

Правильно оборудованный отвод трубы не испортит внешний вид кровли, не даст проникнуть влаге и полностью безопасен по требованиям пожарной безопасности. Отделка дымохода на крыше осуществляется в зависимости от конструкции крыши и желания домовладельца.

Установка дымохода – достаточно ответственная и сложная работа. Необходимо заранее продумать все этапы установки и получить консультацию специалиста.

При строительстве печи особое внимание следует уделить правильному устройству дымоходной трубы, без которой невозможна длительная эксплуатация отопительной конструкции. Так как услуги профессионального печника стоят недешево, то нередко экономные домовладельцы решают самостоятельно установить дымоход на крыше.

Особенности конструктивного устройства дымовых труб

Требуется установка дымоходов в домах, где есть русская печь или твердотопливные камины. Если вы хотите иметь настоящую отопительную конструкцию из кирпича или камня, необходимо правильно выбрать место для ее установки. В древности люди в первую очередь выкладывали печь, а уж потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так что размещать над печью большое количество деревянных потолочных элементов нельзя, так как там высокая температура воздуха, что чревато большими неприятностями, вплоть до возгорания балок и перекрытий.

Эффективность конструкции дымоудаления зависит от того, насколько прямо дымоход расположен на крыше и от его длины. Для обеспечения необходимой силы тяги необходимо, чтобы воздух обдувал дымоход в месте расположения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, образующихся в шахте печи в результате сжигания топлива. Поэтому необходимо обеспечить не только правильную установку дымохода на крыше, но и качественную его изоляцию. Если этого не делать, в месте соприкосновения теплых воздушных масс с холодными постоянно будет появляться конденсат – он со временем насытит дымоход и начнет опускаться ниже, разрушая конструкцию и забивая ее.

Выбор материалов для дымохода

При строительстве печи нужно правильно закупить стройматериалы, только так можно обеспечить оптимальный температурный режим канала дымоудаления и долгий срок службы. Материалы должны быстро нагреваться.

Для строительства дымоходов используют:

керамика;
металл;
.

Каждый из перечисленных материалов имеет свои недостатки – это не позволяет назвать их выбор идеальным. Поэтому при покупке того или иного изделия следует учитывать, насколько изделие подходит для установки дымохода на крышу.

Например, хорошо смотрятся металлические конструкции, но только если соорудить пристенный дымоход. А вот сделать корневую модель из металлической трубы будет очень дорого.

При сооружении внутренних частей дымоходов используются кирпичи или модули – материалы огнестойкие и долговечные. Для внешних участков конструкции лучше использовать асбестоцементные изделия.

Разнообразие схем дымоходов

При строительстве дымохода используется одна из существующих схем, по которой производится выбор стройматериалов. При правильном выборе можно значительно сэкономить деньги и время на работу.

Схема расположения труб с учетом типа конструкции:

скрытые – монтируются в вентиляционных каналах внутри стен зданий;
навесной – дымоход подключается к выходу воздуховодов печей или каминов;
наружный – трубы устанавливаются на фасад или крышу;
коренной – вертикально расположенный стояк монтируется на собственный фундамент.

Прежде чем вывести трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а затем приступают к сооружению наружного дымохода. Корневые или пристенные схемы предполагают вывод дымоходных систем через крышу или чердак.

Самостоятельное строительство дымоходов

Технология обустройства дымового канала имеет много общего с монтажом обычного дымохода. Отличие заключается в наличии более жестких требований к эксплуатации дымохода. Поэтому процесс обустройства труб для печей требует точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, если дымоход планируется закладывать в стену дома, этот нюанс следует учитывать еще на этапе возведения стены, иначе отверстие нужно будет пробить отбойным молотком. Обустроить печной воздуховод можно в уже оборудованном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность дымоотводной конструкции.

Для реализации схемы скрытой трубы необходимо воспользоваться услугами опытного архитектора, так как при эксплуатации печи возможны температурные деформации – размеры канала увеличиваются от воздействия горячего газа, тем самым подвергая стены деструктивным процессам .

Секции дымохода внутри несущих конструкций можно оборудовать из многослойных блоков. Их размещают по всей поверхности стены, используя для фиксации термостойкий клей. Этот материал способен нивелировать термические деформации, благодаря демпферным прокладкам, и тем самым обеспечивать целостность здания.

Основное преимущество данной конструкции в том, что она не требует утепления трубы на крыше дома – канал будет выходить наружу выше уровня крыши внутри фронтона.

Навесной стальной дымоход

Для установки стальных дымоходов не требуется специальных навыков и затрат времени, поэтому домовладельцы часто отдают им предпочтение, а стоят такие конструкции относительно недорого.

При этом необходимо учитывать, что:

Любая металлическая труба должна состоять как минимум из двух частей и соответственно разбираться. После того, как первая секция сгорит от высоких температур через несколько лет, менять придется не всю конструкцию, а только ее секцию.
Там, где дымоход будет выводиться через крышу и стену, укладывается огнеупорная изоляция, иначе здание может загореться.
Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно утеплить, чтобы холодные воздушные массы не охлаждали газ и тем самым не влияли на работу отопительного агрегата. В результате на поверхности трубы не будет собираться конденсат и она не заржавеет.
Обязательно обустроить гидроизоляцию металлических труб негорючими материалами.

Монтаж металлической конструкции крепления поэтапно:

Первое колено надевается на сопло экрана или на выход воздуховода топки.
Второе кольцо выносится через чердак в помещение и закрепляется на огнеупорной прокладке.
Соедините оба колена.
Третий сегмент выводится на чердак через сквозное отверстие в крыше. Место выхода трубы на улицу закрыто сферическим кожухом.

Труба из корневого кирпича

Такой печной дымоход из кирпича прослужит долгие годы. Обустраивают корневую трубу на фундаменте, который закладывается отдельно при строительстве цоколя.

Технология монтажа этого дымохода сложнее, чем встроенной металлоконструкции. Дело в том, что корневая труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженного кирпича.

Элемент здания:

Для строительства дымохода оставляют отверстие размером с кирпич или полкирпича. Для выкладки в один слой будет достаточно 4-6 кирпичей.
Слои укладываются так, чтобы нижний стык ряда находился под целым кирпичом.
Перед тем, как вывести дымоход через крышу, в месте его прохождения через потолок делается специальный модуль – для смещения оси сечения, проходящего через крышу, относительно оси части дымохода, находящейся в помещении .

Конструкция этого типа сложная, и его монтируют, когда нет других вариантов.

Внешний дымоход

Труба, смонтированная из металлических или асбестоцементных модулей, устанавливается вдоль фасада здания, продвигаясь по направлению снизу вверх.

Внешние конструкции имеют характеристики:

в месте входа трубы в здание делается отверстие, через которое затем выводится горизонтальный отрезок дымохода;
место примыкания горизонтального и вертикального участков выполнено в виде тройника, у которого одна часть закрыта заглушкой. Этот элемент используется при чистке дымохода;
труба крепится к фасаду с помощью металлических хомутов разъемного типа. Нижняя часть дымохода усилена надстройкой, специально возведенной на отдельном фундаменте.

Выход трубы через крышу

При демонтаже конструкции дымоудаления через плиту крыши необходимо обеспечить:

защита места его выхода, чтобы внутрь здания не попала влага или мусор;
надежная пожарная безопасность.

В любом случае придется строить стропильную систему с прерывистой балкой или вообще без опорной балки. Поэтому понадобятся дополнительные опоры, но их не всегда можно сделать, особенно если есть чердак.

Дымоход не должен выводиться в месте стыка двух скатов крыши, так как тогда практически невозможно обеспечить хорошее соединение и изоляцию.

При проведении строительных работ необходимо учитывать некоторые важные нюансы:

Между крышей и стропилами соблюдайте расстояние не менее 25 сантиметров.
В случае, когда мансардная двускатная крыша строится из горючих строительных материалов, необходим зазор от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
Дымоход необходимо вынуть из ящика.
Для защиты теплоизоляционного слоя от влаги и воздействия горячего пара необходимо обустраивать сплошную тепло- и пароизоляцию, но обязательно с небольшим зазором.
Идеальным решением будет соорудить короб из металлических листов в районе, прилегающем к дымоходу. Он находится на расстоянии около 15 сантиметров от трубы. Имеющийся зазор заполняется негорючей теплоизоляцией, например, каменной ватой.

Изоляция конструкции дымохода

При установке дымохода на крыше изолированный дымоход имеет ряд преимуществ:

Увеличивает КПД печи, причем в несколько раз.
Уровень безопасности при эксплуатации объекта становится выше.
Печь эстетична.

Для изготовления трехуровневой гидроизоляции на двускатной крыше необходимо:

Сначала загрунтуйте конструкцию полимерной мастикой и приклейте супердиффузионную мембрану, обернув ее края, что обеспечит герметичное соединение дымохода с кровлей даже при попадании влаги.
Установите металлические уголки сверху и снизу. Верхние металлические листы укладываются на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют укладывать нижнюю стяжку до свеса крыши.
Прибейте к ящику дополнительные стержни, чтобы зафиксировать углы.
Обработать детали герметиком.
Закрепите полученную конструкцию дюбелями.
Уложить ондулин встык, используя для обработки швов битумную мастику.
Поверх ондулина наложить по кругу специальный фартук из керамики, пластмассы или других материалов, для герметизации ондуфляш.

Чтобы качественно выполнить монтаж, необходимо знать, как правильно установить трубу на крышу и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не стоит забывать о мерах безопасности при проведении работ на крыше дома.

Если решено не строить отдельный дымоход внизу, необходимо предусмотреть зазор между конструкцией дымохода и горючими материалами, используемыми для стен.
Участок дымохода, который будет располагаться снаружи, должен быть выполнен без стыков. Когда это невозможно, стык следует выполнять над местом выхода трубы из потолка, не касаясь обрешетки и кровли. Стыки стягиваются железными хомутами, покрываются асбестовым материалом и фиксируются.
Если вы хотите выложить кирпичный дымоход, необходимо приобрести специальный обожженный кирпич, используя для кладки глину или крепкие марки цемента.
Если вы не уверены, что сможете построить кирпичный дымоход самостоятельно, то лучше приобрести готовую конструкцию. Домовладельцу останется лишь изучить информацию о том, как закрепить трубу на крыше. Сегодня в продаже имеются утепленные и защищенные дымоходные системы, которые не нужно покрывать асбестом и обрабатывать мастикой.
Для повышения огнезащиты конструкции на нее необходимо надеть козырек, предохраняющий от случайного попадания искр и атмосферных осадков.

Все крыши зданий имеют выход труб. Это может быть дымовой или вентиляционный канал. Грамотно выполненный проход дымохода через крышу обеспечивает не только отвод продуктов горения, но и гарантирует комфортное проживание жильцов дома.

По сей день между специалистами идут споры о месте установки трубы. Некоторые утверждают, что она должна быть ближе к коньку крыши. Объясняя это тем, что в этом случае основная часть трубы будет находиться в пределах закрытого чердака, а значит, защищена от атмосферных воздействий.

Некоторые утверждают, что дымоход лучше всего размещать на коньке. Мастера мотивируют это тем, что таким образом удастся избежать образования зимой снежных карманов, являющихся причиной протечек. И, конечно же, монтаж такого проходного узла самый простой.

Существует третий вариант нахождения дымохода, согласно которому предполагается некоторое удаление от центра крыши. Дело в том, что камин или печь можно устроить в любой части дома и тогда над ними проще устроить дымоход. При таком варианте очень важную роль играет правильное расположение соединения трубы с потолком.

Каким должен быть проход через крышу

Больше всего проблем возникает при организации выхода дымохода через утепленную крышу. Так как он состоит из множества слоев, то это и утеплитель, и теплоизоляционные материалы, а также обрешетка и само кровельное покрытие.

Главным условием устройства такого прохода является сохранность деревянных конструкций кровли, защита их от контакта с горячей трубой. Для решения этой проблемы используется минеральная вата, с основой из базальта или стекловолокна.

Узел обустраиваемого дымохода через крышу может быть разной формы. Это зависит от того, какой материал использовался при строительстве самого канала.

Труба обычно имеет форму:

Первые два вида создаются при строительстве дымохода из кирпича и блочных материалов. Использование металлических труб или труб из нержавеющей стали, а также асбестоцементных изделий приводит к созданию круглых форм.

Какой бы ни была форма дымохода, на трубу дымохода обязательно нужно установить заглушку для защиты внутренних поверхностей канала от воздействия атмосферных осадков. На металлических, а также асбестоцементных трубах защитой служат специальные зонты, а над кирпичной кладкой ставится конструкция с закрытой верхней частью и отверстиями по бокам.

Основное правило, которое необходимо соблюдать, вне зависимости от расположения трубы на крыше – она должна возвышаться над коньком не менее чем на 50 сантиметров.

Выход дымохода через крышу оборудован защитным фартуком. Обычно изготавливается из оцинкованного металла, который сверху покрывается специальным полимерным металлом. Этот вариант хорош для прямоугольных или квадратных труб.

Круглое проникающее устройство

Сегодня металлические трубы для дымоходов изготавливают многослойными, с утеплителем, размещенным между внутренней и внешней оболочкой. Чтобы проход дымохода через кровлю и перекрытие был герметичным, следует использовать готовые металлические сборки.

Представляют собой стальной лист с прикрепленным к нему фартуком в виде колпака.

Через этот колпак пропускается дымоход, а поверх него надевается так называемая «юбка», закрывающая стыки между стенками и фартуком. Для большей герметичности иногда применяют эластичную прокладку с термостойкими качествами.

Для оформления прохода через кровлю из круглой трубы, помимо металлических фартуков, также возможно использование силиконовых или резиновых изделий. При выборе такой проходки необходимо учитывать, что размер ее внутреннего кольца должен быть меньше диаметра дымохода.

Если не удалось подобрать кольцо необходимого диаметра, то специалисты советуют выбрать меньшую проходку и подогнать ее под нужный размер при установке. После этого уплотнительное кольцо можно натянуть на трубу. При этой процедуре допускается использование хозяйственного мыла или другого вещества, облегчающего одевание манжеты.

После того, как кольцо прочно сядет на трубу, его необходимо максимально плотно прижать к кровельному материалу. Убедитесь, что вокруг трубы нет зазоров. Усилить герметичность можно, нанеся герметик по краям кольца и закрепив его к кровельному покрытию саморезами. Расстояние между креплениями должно быть около 4 сантиметров.

Положительной чертой круглых проходок является возможность их установки на любой кровельный материал. Эластичность продукта очень высокая. Свойства материала, из которого она изготовлена, позволяет устраивать надежную гидроизоляцию на любом кровельном покрытии независимо от конфигурации ее материала. Так, например, через рельефную металлочерепицу проходит дымоход.

Специалисты по кровле советуют использовать проходки из мембранной резины EPDM или силикона. Так как именно эти материалы лучше всего переносят значительные перепады температур, что в наших климатических условиях случается довольно часто.

При установке фартуков следует соблюдать одно правило – их верхний край необходимо завести под покрытие, а нижний положить сверху, внахлест на кровельный материал.

Прокладка квадратных и прямоугольных труб через крышу

Проход дымохода через стропильную систему крыши и обустройство прохода сопровождается установкой вокруг него своеобразного каркаса, который образован стропильными ногами и поперечными балками, уложенными сверху и снизу трубы. Его необходимо размещать с соблюдением расстояний, предусмотренных СНиП.

Расстояние может быть от 13 до 25 сантиметров, зависит от материала дымохода. Пространство вокруг дымохода заполняется утеплителем.

Для этого рекомендуется использовать плиты из минеральной ваты высокой плотности. Благодаря тому, что такой утеплитель не промокает, нет необходимости укладывать дополнительные паро- и гидроизоляционные слои вокруг дымохода.

Таким образом, изоляция крыши крепится к воздуховоду, окружающему дымоход. Рулонные материалы в месте прохода разрезаются в форме конверта. Края конвертов закрепляют с помощью скоб или гвоздей на деревянных элементах крыши: стропилах и балках. Для надежности гидроизоляции следует использовать специальные ленты, допускается использование герметиков.

Важным нюансом прохода дымохода через деревянную кровлю является обустройство сливного желоба, расположенного над трубой и предназначенного для защиты дымохода от воды. Обычно его изготавливают из специальных антикоррозийных металлических элементов или гидроизоляционной пленки.

Проход дымохода через деревянную крышу можно сделать и другим способом. В том случае, если дымоход выполнен с применением современных материалов, имеет многослойную структуру, то крепление гидро- и пароизоляционных материалов можно осуществлять непосредственно к стенкам дымохода.

Так как наружная поверхность такого дымохода не нагревается выше 60 градусов, то кровельным теплоизоляционным материалам пожар не грозит.

С этой опцией также можно установить специальное уплотнение для проходов через крышу. Все материалы крепятся к трубе с помощью скотча, а сверху на трубу устанавливается прижимная планка, которая закроет стык.

Немного о перекрытии и прохождении через нее

Прежде чем дымоход выйдет в чердачное помещение, он должен сначала пройти сквозь потолок. Для этого используются специальные трубы. Они изготовлены из негорючих материалов и надежно изолируют дымоход.

Проход через потолок для дымохода и потолка должен быть абсолютно безопасным.

Особенно, если стена из дерева. Тогда между ним и трубой необходимо оставить воздушный зазор. Кроме того, по диаметру отверстия в потолке укладывается фольгированный негорючий минеральный утеплитель. Такой же защитный слой утеплителя укладывается между обшивкой трубы и потолком.

Особо следует отметить, что в месте прохода дымохода через деревянный потолок нельзя допускать стыков трубы. Необходимо рассчитать параметры дымового канала таким образом, чтобы через потолок перекрывался весь его участок.

И еще, если трубы проложены по второму этажу, их необходимо защитить от случайного прикосновения, устроив кожух с установкой обрешетки под вентиляционное отверстие, необходимое для отвода выделяющегося тепла.

Уплотнительная линейка

Для защиты трубы дымохода от попадания воды в щели, где она проходит через плитку, можно использовать специальную эластичную ленту, изготовленную на основе свинца и алюминия. На обратной стороне есть клей.

Нижней частью лента крепится к крыше, а другой – к трубе дымохода. Участок ленты, приклеенный к трубе дымохода, прижимается металлическим жгутом, а отбортовка дополнительно герметизируется герметиком, а значит, проникновение воды под защитную ленту полностью исключено.

Посмотрите видео, простой способ пломбирования и герметизации

Дымоход обустраивается через кровлю и обустраивается идентично. Но вместо резинки используется ендовный ковер. По такому же принципу утепляют дымоход при проходе через металлочерепицу. При таком варианте фартук выполняется из листового материала, похожего по цвету на кровельное покрытие.

Установить дымоход через крышу не так просто, как может показаться на первый взгляд. Есть множество нюансов, несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. С некоторыми моментами следует ознакомиться заранее.

Нет ничего плохого в том, чтобы проконсультироваться со специалистами или найти нужный материал на страницах специализированных сайтов. Зато потом не придется делать ремонт вскоре после установки.

Узлы прохода дымохода через крышу и стену

При монтаже дымоходов в частном доме или бане не очень опытные исполнители допускают массу различных ошибок. При этом большинство изъянов приходится на те места, где необходимо проложить дымоход в стене или пересечь конструкции потолка и крыши. Это очень важные узлы, любая ошибка в их выполнении может привести к возгоранию и пожару в доме. В связи с этим данный материал дает исчерпывающие ответы на вопросы, как правильно вывести дымоход на улицу через стену и крышу.

Как провести трубу через крышу

В капитальных зданиях из кирпича или газобетона с плитами перекрытий расположение дымоходов принято продумывать заранее, еще на этапе проектирования. Когда все рассчитано правильно, то проблем нет, дымоход находится прямо в несущей кирпичной стене вместе с вентиляционными каналами.

Пересечение перекрытия внутри дома производится одновременно с его строительством, а также выносом трубы на крышу. В зданиях из негорючих материалов требования пожарной безопасности выполняются автоматически, так как кирпичным или газобетонным конструкциям не угрожает высокая температура выхлопных газов.

Есть только 2 предостережения:

при использовании на чердаке горючего утеплителя следите за тем, чтобы расстояние между ним и каналом внутри дымохода было не менее 38 см. Потолок возле трубы нужно просто утеплить негорючей базальтовой фиброй;
расстояние от стены кирпичной трубы до ближайшей деревянной конструкции (стропил, обрешетки) должно быть не менее 130 мм.

Вывод кирпичной трубы дымохода на крышу заключается в плотной подгонке к ней кровельного покрытия с последующей герметизацией стыков. Стык со шифером можно сделать по старинке – с помощью полос рубероида и горячего битума или мастики. Способ не подходит, когда используются новые кровельные материалы – профнастил или металлочерепица. Здесь нужно изготовить детали фартука из металла одного цвета, а затем закрепить их к дымоходу саморезами на дюбелях, промазав изнутри водостойким герметиком.

Важно. Нижняя часть детали, закрепленная со стороны конька, должна быть заведена под кровлю, иначе неминуема протечка воды.

Теперь о том, как сделать кровельный проход в сборе с металлическим дымоходом. В этой ситуации правильным решением будет установка сэндвич-трубы с огнеупорным утеплителем внутри. Нужно понимать, что по противопожарным нормам между одностенным стальным швеллером и ближайшим куском кровли из дерева придется выдерживать расстояние 500 мм. При установке сэндвича деревянная конструкция уже считается пожаробезопасной, в связи с чем интервал сокращается до 380 мм.

Для справки. В отличие от дымохода, вытяжной канал, ведущий на крышу, не требует таких строгих правил. Этого достаточно для защиты от утечки воды.

Так как металлическая труба дымохода круглая, без такой детали, как мастер-фланец, сделать наружную герметизацию затруднительно. Его просто натягивают на трубу сверху и фиксируют «подошвой» к кровле.

В исключительных случаях, когда температура поверхности металла превышает 100 °С, вместо силиконового мастер-флеша устанавливается специальный круглый фартук из оцинкованной стали. Подобная ситуация нередка на выходе из бани дымохода, где температура продуктов сгорания достигает 600 °С. Также мастер-флеш не подходит для мягкой кровли из гонта или рубероида, здесь более уместны стальные детали.

Проход через горючий потолок

В этом случае лучшим способом вывода дымохода через потолок на чердак является установка готового потолочно-проходного узла. Изготавливается из оцинкованной стали нужных размеров и под разный диаметр канала, но стоит совсем не дорого.

Для установки узла потребуется сделать отверстие в потолке, затем закрепить нижнюю часть и пропустить через нее трубу.

Важно. Не допускается попадание стыка секций дымохода внутрь проходного блока. Если это произошло, необходимо выбрать участки другой длины.

Далее все просто: полость узла плотно набивается базальтовым волокном, после чего устанавливается его верхняя часть. Если вы не хотите покупать готовое изделие, то можно сделать подобную сборку своими руками, вырезав деталь по размеру оцинкованного проема.

Затем делается отверстие для трубы и лист крепится к потолку. Для выполнения набивки базальтовой ватой с другой стороны можно сделать коробку из листового минерита, базальтового картона или на худой конец из дерева, как показано на фото:

Так же просто правильно снять печной дымоход из кирпича, не выполняя разделочную кладку. Учитывая необходимое по правилам расстояние (380 мм от внутренней стенки канала), в деревянном полу вырезают проем. После этого продолжается укладка трубы, а затем проем подшивается изнутри оцинковкой и забивается базальтовым герметиком.

Внимание! Не допускается крепление металлической дымовой трубы к несущим конструкциям кровли. Причина – тепловое расширение материала за счет нагрева от удаляемых продуктов горения.

Как провести дымоход через стену

Когда наружная стена выполнена из кирпича или другого негорючего материала, через нее достаточно легко провести газоход. Вырезается круглое сквозное отверстие, куда затем помещается металлическая втулка. Можно обойтись и без него, если отверстие просверлено идеально круглым по внешнему размеру бутерброда. Также не получится установить гильзу, когда дымоход проходит через стену под углом, отличным от 90°.

Учитывая недопустимость стыков по толщине стены, через отверстие пропускают трубу, зазоры вокруг нее заполняют огнезащитным герметиком. Остается только установить и прикрепить его к вертикальной секции. Если дом построен по деревянной или каркасной технологии, то следует руководствоваться теми же правилами, что и при установке потолочно-проходного блока.

Это означает, что для выхода дымохода через деревянную стену в ней также необходимо вырезать проем и вставить в него готовый элемент или сделать его самостоятельно. Затем заполните полость базальтовой ватой и закройте с обеих сторон листами оцинкованного железа. В том случае, если через деревянную стену (например, из бани) необходимо провести обычную одинарную трубу, то ширину проема следует увеличить на 120 мм в каждую сторону (до 500 мм).

Крепление дымохода к стене

Для правильного монтажа газохода из металла снаружи дома необходимо соблюдать ряд простых правил:

для установки нижней части трубы с тройником и сливом конденсата в качестве упора лучше использовать специальный кронштейн;
вставив секции одна в другую (для конденсата), закрепить дымоход к стене хомутами через каждый метр;
не допускайте совпадения хомутов со стыками секций;
при обходе свеса крыши не использовать отводы 90°, а только 45 или 30°;

если водосточная система еще не установлена, то необходимо оставить место для укладки желоба, подобрав крепеж подходящей длины.

Заключение

К монтажу стеновых, потолочных и кровельных проходных узлов нужно относиться очень ответственно, особенно когда дымоход выполнен из цельной стальной трубы. К чему может привести несоблюдение перечисленных правил, видно на фотографиях, которыми пестрит Интернет.

Как сделать проход трубы дымохода через потолок и крышу

Устройство дымохода нельзя отнести к типовым операциям для строительства частного дома. Существуют разные виды перекрытий, кровельных «пирогов» и покрытий, что затрудняет работу по единой инструкции. Предлагаем пройтись по основным этапам и узнать, как сделать резку дымохода безопасной и эстетичной.

Тип и теплоотдача дымохода

Дымоход может быть выполнен из кирпичной, обычной стальной или утепленной многослойной трубы. В каждом случае нужен индивидуальный подход, ведь на самом деле бывает разная интенсивность нагрева, и способ крепления разделки потолка и кровли.

Кирпичные дымоходы наиболее практичны и просты в устройстве. Высокая теплоемкость кладки не позволяет температуре на наружной поверхности подниматься до пожароопасных значений. Кроме того, к кирпичному дымоходу можно легко и надежно закрепить части вырубки и защитных кожухов. Ну а крепление гидроизоляционного фартука кровли полностью осуществляется по простейшей схеме без использования «фирменных» фасонных деталей.

Утепленные композитные трубы

используются так же широко, но по некоторым параметрам уступают кирпичным. Они выглядят не так естественно и практически не выдерживают никакой дополнительной нагрузки. Более того: дымоходы сложной формы и большой длины требуют дополнительной фиксации, что не очень хорошо для эстетики. Теплоотдача у таких труб больше, чем у кирпичных, несмотря на наличие утеплителя, они способны довольно сильно нагревать окружающее пространство и требуют дополнительной футеровки.

Наконец, часто применяют неизолированные трубы – асбестоцементные, а то и стальные. Проведение такого дымохода через потолок и крышу осуществляется по самой сложной схеме. Вагонка должна не только теплоизолировать, она должна быть термостойкой. Помимо негорючести требуется сохранение целостности и механической прочности при циклическом нагреве/охлаждении.

Проделывание отверстия в потолке

Помимо трудностей, связанных с различными типами дымоходов, существует определенная доля неопределенности из-за разнообразия потолков. Проще всего с бетонными монолитными перекрытиями: в них врезается УШМ с диском для резки бетона, придерживаясь минимально допустимого отступа от трубы дымохода. Так как материал пола негорючий, теплоизоляции потребуется минимум.

С конструктивной прочностью сложнее, особенно при проходе через сборные перекрытия или если ширина дымохода в 2-3 раза больше шага арматуры плиты. Необходимость проема целесообразно предусмотреть еще на этапе монтажа перекрытия, соорудив армированный стальной обруч или заполнив торец проема включением дополнительной арматуры.

Проем в каркасном полу оформить сложнее. Для начала нужно определиться с расположением несущих балок. Примерно по центру проема нужно сделать отверстие широким венцом, на ощупь уточнить вынос балок и их направление. Снаружи наносим разметку в пределах свободного пространства, затем электролобзиком или ручной циркуляркой вырезаем участок пола и чернового потолка. Скорее всего, полный профиль не будет вырезан сразу балками, но теперь они станут доступны для дальнейших манипуляций.

Можно обычной ручной пилой вырезать фрагменты балок и затем выполнить отделку частей пола и потолка. Для восстановления прочности несущей системы потолка достаточно добавить пару ригелей, которые по мощности эквивалентны суммарному сечению снятых деталей. Припуск на толщину вставок необходимо сделать заранее. В полости на открытых торцах необходимо уложить утеплитель и обшить проем тонкой доской или листовыми материалами. Для большей надежности можно повторить обшивку материалами с низкой теплопроводностью – жаростойкими ГКЛ или МГЛ.

Заполнение проходного отверстия теплоизолятором и реставрацию обшивки опишем чуть позже. Теперь только стоит отметить, что из-за теплового линейного расширения дымоход и его облицовка должны располагаться независимо друг от друга с небольшим зазором, иначе образование трещин может распространиться далеко за пределы зоны примыкания. Внутренние поверхности проемов в перекрытиях из условно горючих материалов следует обрабатывать антипиренами, а также площадь потолка и пола в 50–60 см от прохода.

Проход через крышу

При проходе как через потолок, так и через крышу действует главное правило – не стыковать трубы в плоскости их сечения. Кроме того, стыковать сегменты лучше под крышей, чем над ней, даже если для этого потребуется покупка дополнительных молдингов для труб.

Отверстие в крыше сделано изнутри. При наличии обшивки и утеплителя их демонтируют и с помощью отвеса переносят участок дымохода, отмечая на обрешетке эллипс. По его контуру нужно просверлить несколько отверстий в местах, с которых удобно начинать резку электролобзиком, при этом пропиливая и кровельное покрытие, и обрешетку под ним.

Когда отверстие сделано, необходимо разобрать покрытие на 30–40 см от него. Далее нужно расширить проем в обрешетке на толщину теплоизоляции. Самый простой способ обустроить полость для заполнения утеплителем – связать стропильные ноги перемычками, образовав прямоугольный карман.

Теплоизоляция дымохода и устройство проходного узла

Дымоходы из кирпича не требуют теплоизоляции как таковой. Вместо этого выполняется распушение – расширение канала в месте его прохождения через перекрытие. Раскладывать пух несложно: он начинается на 3-4 ряда ниже потолка. Каждый последующий ряд расширения выкладывается, начиная с наружных кирпичей, которые выпускаются за профилем дымохода на половину их ширины. Образовавшаяся внутри полость вымощена кирпичами, уложенными на ребро.

Стоит предупредить, что при кладке кирпичного дымохода нужно дать время на усадку, собирая за один день не более 10–12 рядов. Особенно это касается каналов, называемых навесными, то есть выложенными сверху печи или камина, а не рядом с ними. Если размеры проема были выбраны правильно, после укладки пуха между ним и кожей должен оставаться зазор около 15–20 мм.

Изоляция прохода составных и простых труб устроена совершенно по-разному. В качестве наполнителя проема используется базальтовая вата, это актуально для прохода как через крышу, так и через перекрытие. Толщина термобарьера всегда подбирается индивидуально, в среднем она составляет 200–250 мм для композитных труб и около 400 мм для неизолированных.

Для удобства укладки наполнителя проем подшивают снизу листовым жаростойким материалом – магнезитовой или асбестоцементной плитой, листовой сталью или рубероидом. В накладке предварительно следует сделать отверстие, сечением на 10–15 мм больше, чем швеллер с каждой стороны.

Аналогичная операция выполняется в проходе крыши. За тем лишь исключением, что поверхность наклонная и отверстие для канала должно быть овальным. Если дымоход выполнен с неизолированной трубой, пространство проема должно быть разделено кожухом. Внутри него пространство заполнено плотным термостойким материалом, например, пропитанным асбестовым брикетом с добавлением цемента и связующего волокна.

Разновидности черенков кровли, восстановление гидроизоляции

Если восстановить пол потолка достаточно просто, то обшивка прохода через кровлю должна полностью исключать протечки воды. Для изоляции кирпичных дымоходов прямоугольного сечения их вырезают по кольцу глубиной около 30–50 мм. Из тонкого листового металла нужно согнуть Z-образные профили в количестве четырех штук. Верхняя полка вставляется в паз, нижняя прилегает к кровельному покрытию. Помимо внешнего фартука устраивают и внутренний, который не врезается в тело дымохода и сопрягается с кровельной гидроизоляцией.

Внутренний фартук изготавливается Г-образным (коньковым) профилем с шириной полки 150 мм и более. Монтаж начинается с самой высокой точки: конек прибивается к дымоходу дюбелями, наносится гидроизоляция и фиксируется клеем. По бокам нужно оставить выпуски около 200 мм, которые обрезаются по линии сгиба и заворачиваются по бокам канала дымохода.

Перед окончательной фиксацией лепестков монтируются боковые части фартука, а до их фиксации монтируется нижний сегмент кожуха. Важно правильно залить гидроизоляцию: по линии сгиба нижней части фартука ее выпускают по металлическому коньку. Далее восстанавливается кровля и монтируется верхняя обшивка – схема перевязки с покрытием такая же, как и на предыдущем этапе. Стык обеих накладок рекомендуется промазать мастикой или пластиковым герметиком, полностью исключающим проникновение влаги.

При расположении кирпичного дымохода строго вертикально, в случае с трубами, рекомендуется сместить место прохода как можно выше к коньку крыши. В этом случае достаточно подложить под конек широкую металлическую пластину, а затем изолировать соединение с трубой эластичной манжетой. В противном случае без приобретения специального комплекта для резки кровли не обойтись, но таким образом вероятность протечки будет гарантированно устранена. Каждый вид кровельного покрытия имеет свой набор пазов, повторяющих форму поверхности и герметизируемых трубой или герметиком, или термоусадочной горловиной.

Как сделать проход трубы дымохода через перекрытие и крышу

Устройство дымохода нельзя отнести к типовым операциям для строительства частного дома.

Существуют разные виды перекрытий, кровельных «пирогов» и покрытий, что затрудняет работу по единой инструкции. Мы

Установка многослойной трубы через готовую крышу

В последние несколько лет дымоходы изготавливаются с использованием сэндвич-трубы. Людей привлекает его внешний вид, невысокая стоимость и долгий срок службы.

Очень важным фактором является возможность установки сэндвич-дымохода своими руками.

Конечно, монтаж такого дымохода требует определенных навыков в строительстве и знания некоторых нюансов. Однако, приложив большие усилия, такую работу можно выполнить самостоятельно. Главное, разобраться, как это сделать правильно и не упустить из виду технику безопасности и соблюдать противопожарные нормы. Внимательно следите за утеплением дымохода.

Как провести дымоход через крышу

Такая операция требует предварительной проработки расположения стропил и установленных балок перекрытия.

Между этими частями должна быть труба. Наружная стенка дымохода не должна касаться горючего элемента. Необходимо соблюдать минимальное расстояние 13 см. При этом горючий элемент должен иметь нагреватель. Для выполнения такого требования очень часто приходится производить смещение трубы. Для этого трубу в двух местах проводят под углом 45 градусов.

Важно! Монтаж дымохода из сэндвич-труб через крышу, начиная от твердотопливного котла, осуществляется стальной дымоходной трубой, не имеющей изоляции. Вы можете ясно увидеть это на картинке ниже. Она окрашена в черный цвет. На конец трубы устанавливается сэндвич-переходник. Проходной блок подключается к сэндвич-дымоходу с изоляцией.

В потолке делается специальное отверстие. Это должно быть сделано в соответствии с противопожарными нормами. Расстояние от дымохода должно превышать 250 мм, а потолок должен быть покрыт теплоизоляционным материалом.

По краям отверстие защищено огнеупорным теплоизоляционным материалом – минеритом. Его можно прибить обычными гвоздями или использовать саморезы.

Бутерброд вставляется в сделанную коробку. Его направление делают вертикальным, отклонения не допускаются.

Трубу не нужно фиксировать очень жестко и прочно, достаточно просто создать направление. 2-3 доски не дадут ей упасть. А вот вертикальное перемещение будет совершенно бесплатным. Такая конструкция делается для того, чтобы труба могла двигаться вверх или вниз. При нагреве труба увеличивается в длину, а это требует дополнительного пространства и свободы передвижения.

Свободное оставшееся пространство покрыто базальтовой ватой. Можно все засыпать керамзитом или гранулами пеностекла.

Несколько лет назад использовали обычный песок. Однако он постепенно выливался через имеющиеся щели. Сегодня от этого варианта полностью отказались.

Лицевая сторона обтянута нержавеющей сталью. Под этот лист делается негорючая прокладка. В предыдущие годы прокладку изготавливали из асбестового листа. Сегодня асбест считается канцерогеном, поэтому его заменили минеральной ватой.

Вы также можете использовать другой метод. Закройте края отверстия минеральной ватой, и только после этого установите собранный узел прохода из листа нержавейки.

После вывода трубы на чердак в кровельном пироге делается отверстие. Гидроизоляция нарезается по типу «крест-накрест». Полученные треугольники аккуратно заворачивают, а затем фиксируют строительным степлером. Вскрытую обрешетку обрезают, выдерживая расстояние до дымохода более 13 см.

На правом фото (красные стрелки) показан неправильно выполненный проход трубы через крышу. Расстояние, отделяющее трубу от досок, делают очень маленьким. При правильном изготовлении края оббиты минералитом, соблюдается противопожарный стандарт. На следующем фото показан правильный проход.

После устройства настила кровли труба закрывается промывочным раствором. Изготавливается соответствующая юбка, соответствующая форме крыши.

Место соединения трубы и резиновых прокладок обработано термостойким герметиком.

Сэндвич-модули должны быть стянуты хомутами. Внутренний дымоход тоже можно стянуть с их помощью.

Завершение установки

После завершения сборки с трубы необходимо снять защитную пленку. Идеальной считается длина дымохода, начиная от колосника и заканчивая оголовком в пределах 5–6 метров. Этому значению следует уделить особое внимание. Затем заделываются все щели и имеющиеся швы.

Операция выполняется термостойким герметиком, предназначенным для обработки дымоходов. Он способен выдержать нагрев труб свыше 1000 градусов. Обработка герметика следующая:

Внутренние трубы. Наружная поверхность верхней части покрыта;
Внешние трубы. Обрабатывается одна внешняя поверхность.

Стык двустенной трубы с другими деталями обрабатывается только снаружи по всей окружности;

Места совмещения модулей и одностенной трубы герметизируются по последнему варианту.

После завершения всех работ обязательно проверить состояние взрывоопасных зон по температурному режиму.

Для облегчения ухода за дымоходом предусмотрена специальная ревизия. Эта часть имеет съемную часть или снабжена проемом, имеющим открывающуюся дверцу.

Типичные ошибки

При установке дымохода в деревянном доме необходимо строго соблюдать пожарную безопасность. Очень важно правильно сделать и обработать проход сэндвич-трубы через перекрытия из дерева.

Эти места должны быть хорошо защищены. Обычно для этого используют листовую сталь, в которой делают отверстия. Свободное пространство закрывается негорючими теплоизоляционными материалами.

Для облегчения работы часто устанавливается специальный готовый блок (ППУ). Его внешний вид очень похож на коробку. Его установка делается для выполнения определенных действий:

При усадке и деформации дома дымоход должен сохранять исходное положение;
ППУ защищает деревянные полы и не дает им возгораться.

При проведении работ по установке дымохода проход делается с нарушением перекрытий и крыш, обязательно соблюдение всех противопожарных требований.

Оптимальный вариант кладки дымохода – установка специальной сэндвич-системы.

Все проблемы появляются только в том случае, если при монтаже использовались некачественные теплоизоляционные материалы.

Например, установка обычного общестроительного утеплителя вместо специального негорючего материала.

Базальтовая вата

считается одним из вариантов такого утепления.

Иногда используется неправильно. Этот материал способен аккумулировать тепло. Если просто обернуть его вокруг дымохода, то через 4 часа работы утеплитель начнет отдавать накопленное тепло. Дымоход начнет перегреваться.

Чтобы этого не произошло, нужно установить специальную стальную втулку. Она должна покрывать режущий изоляционный слой. В качестве теплоизоляции можно взять суперизол.

Гильза должна иметь вид цилиндра. Высота изделия должна быть равна толщине среза. Рукав не даст подняться температуре, и отведет тепло от резки.

Очень важно, чтобы вокруг рукава была сделана система микровентиляции, представляющая собой воздушный зазор небольшой толщины – 3 мм. Воздух, движущийся вокруг рукава, будет охлаждать его, что приведет к снижению температуры.

Установка гильзы позволит использовать обогреватель длительное время без возможного перегрева.

Проход дымохода через крышу: его значение, варианты

Отопительные приборы, обеспечивающие комфортный тепловой режим в доме, являются острой необходимостью. Объяснение этому лежит на поверхности, в большинстве регионов нашей страны зимний период длится около 9 месяцев, и именно поэтому во многих домах установлены печи, камины и т.д. Но необходимо помнить, что такие устройства являются источником повышенной опасности и случаев возникновения пожара из-за неправильной конструкции дымохода. Грамотно выполненный проход дымохода через крышу обеспечит максимальную безопасность здания.

Чем грозит неправильное устройство дымохода?

Прежде чем провести дымоход через крышу, домовладелец должен понимать, какие последствия его могут ожидать в случае допущения ошибок на этапе проектирования или непосредственного монтажа.

Если труба на крыше не обеспечивает необходимой герметичности, то влага, которая там будет скапливаться, рано или поздно приведет к разрушению тела кирпичного дымохода. Наличие избыточной влаги в дымоходе создает благоприятные условия для размножения плесени и других вредоносных микроорганизмов. Попадание воды в дымоход приводит к снижению параметров утеплителя и после высыхания этот материал уже никогда не восстановится. Кроме того, в результате ошибок, допущенных при монтаже дымохода, могут пострадать и стропила. Так как влага, попавшая в дымоходы, может привести к развитию очагов гниения на их поверхности. Одной из самых распространенных ошибок при обустройстве выхода дымохода является наличие зазоров, приводящих к нарушению движения воздуха внутри кровли.

Указан лишь небольшой перечень неприятностей, которые могут ожидать домовладельца, решившего самостоятельно осуществить проход дымохода через крышу. Поэтому имеет смысл пригласить для выполнения таких работ специалистов, которые смогут не только правильно выбрать место, но и решить, какой выход трубы дымохода через крышу будет оптимальным.

Как выбрать место для вывода трубы

Чтобы выполнить правильный проход через крышу, необходимо соблюдать ряд простых условий, определенных правилами. Дымоход должен располагаться на расстоянии от 1 до 1,5 м от верха крыши. Высота трубы относительно высшей точки должна быть от 0,5 до 1,5 м. Тяга достигнет своего максимума, если будет использована максимально допустимая высота трубы. В целом при определении диаметра и высоты трубы необходимо руководствоваться требованиями, которые определяет производитель отопительного прибора.

Дымоход на крыше представляет собой набор труб, расположенных в вертикальной и горизонтальной плоскостях и проведенных через потолок. При этом длина горизонтальных участков не должна превышать 1 метра. Выход трубы необходимо разместить между элементами стропильной системы таким образом, чтобы снизить вероятность значительного повышения температуры окружающих элементов. В противном случае будут созданы предпосылки для появления очага возгорания.

Проходка для трубы дымохода – когда требуется ее устройство?

Проход через крышу осуществляется в следующих случаях:

строительство нового здания;
капитальный ремонт кровли;
Устройство отопительных приборов, в том числе печей, в существующем здании.

При строительстве новостройки не возникает сложностей с обустройством дымохода. Все необходимые решения закладываются на этапе проектирования. Вопросы о том, как провести дымоход через крышу, начинают возникать, когда домовладелец решает установить дополнительный источник тепла (камин, котел и т. д.). Он должен решить множество вопросов, связанных с обустройством гидроизоляции и выполнением мероприятий, связанных с обеспечением пожарной безопасности сооружения. Конечно, он должен знать, как правильно вывести трубу на крышу.

Кстати, как вариант, некоторые владельцы загородной недвижимости своими руками обустраивают дымоходы, проходящие вдоль стен зданий. Такое решение приемлемо, если устанавливаемое тепловое оборудование работает на жидком топливе. Жители будут лишены возможности вдыхать пары, исходящие от топлива и продуктов его сгорания.

Последствия прохождения через крышу

Проход дымохода через крышу должен обеспечивать пожарную безопасность. Газы, образующиеся при сгорании топлива, создают в дымоходе высокую температуру, что может привести к возгоранию элементов кровли. Это особенно актуально для систем, построенных из материалов с низкой огнестойкостью. Так, если несущая система крыши выполнена из дерева, то в месте прохождения трубы необходимо монтировать дополнительную обрешетку.

Учитывая, что многие кровельные материалы содержат полимеры, не обладающие высокой огнестойкостью, труба должна быть защищена теплоизоляцией, а расстояние между ней и краем материала, который может загореться, должно быть не менее 13 сантиметров. Если труба не снабжена теплоизоляцией, то это расстояние следует увеличить до 30 см.

Проход трубы через кровлю нарушает целостность покрытия, в том числе слоев тепло- и гидроизоляции. Если не обеспечить качественную обрезку кровли вокруг нее, то, скорее всего, утеплитель намокнет, со всеми вытекающими последствиями.

Помимо снижения параметров гидро- и теплоизоляции, происходит снижение прочности стропильной конструкции. Это может произойти, если обустройство дымохода производится своими руками в эксплуатируемом здании.

Варианты прохода кирпичного дымохода через крышу

Есть несколько способов провести трубу через крышу. Если труба сделана из кирпича, то в крыше необходимо сделать отверстие, размер которого должен быть на 25 сантиметров больше размера сечения дымохода. Если кровельный материал негорючий, то этот размер можно уменьшить. Главное – правильный проход дымохода через крышу.

Проход через крышу, облицованную черепицей, дополнительно оборудуется дополнительной конструкцией, состоящей из стропил и обрешетки. Между дымоходом и деревянными конструкциями необходимо проложить негорючий материал, как правило, для этого используют минеральную вату. Кроме того, древесина, используемая при обустройстве кровли, должна быть обработана составами, препятствующими их возгоранию и гниению.

ВАЖНО! Если при обустройстве выхода дымохода он упирается в коньковую балку, то ее необходимо обрезать, а свободные концы установить на вертикальные стойки.

На крыше необходимо сделать металлический фартук, который одним краем необходимо намотать на сам дымоход. А другой конец следует спрятать под рубероид. Такая конструкция приемлема для дымоходов, расположенных на расстоянии от конька. Если труба расположена в непосредственной близости от конькового бруса, то под нее необходимо подложить защитный фартук. При этом его необходимо зафиксировать крепежными элементами и обработать влагостойким герметизирующим составом.

Электропроводка из эластичных материалов

Как обычно, при строительстве частных домов приходится заниматься монтажом труб из металла. Для обеспечения герметичности прохода трубы через крышу используется устройство, называемое эластичной проходкой. Для изготовления этого устройства используются полимерные материалы, например, силикон или каучук. Эта деталь выполнена в виде воронки, в основании которой образован квадратный или круглый фланец. Физические и технические свойства этой детали позволяют ей принимать ту форму, которую вынуждает ее принять наклон. Кроме того, эластичная пенька устойчива к высоким температурам, химически агрессивным веществам и т. д. Использование различных пигментов при изготовлении этой детали позволяет изготавливать их в различной цветовой гамме.

При выборе эластичной проходки потребителю следует ориентироваться на диаметр трубы и цвет кровли. Такие детали имеют форму воронки или пирамиды. Они подходят для большинства диаметров дымохода через металлическую черепицу и другие материалы.

Установка этой детали достаточно проста. Для этого в его корпусе необходимо вырезать отверстие, по размеру равное диаметру трубы. Затем необходимо надеть его на трубу и с помощью металлического кольца, в котором проделаны отверстия для креплений, закрепить на поверхности крыши. Конечно, место примыкания выхода необходимо обработать огнестойким герметиком или использовать герметик для крыши дымохода. Для крыш с крутым уклоном применяют специально изготовленные упругие конусы. Кстати, такие детали используются при обустройстве дымохода через профнастил.

металлическая труба

На строительном рынке можно найти еще один вариант этих изделий, выполненный из металлического листа легированной стали и предназначенный для вывода дымохода. Готовые изделия, как правило, выполняются со стандартным углом наклона. Применяются для крыш, на которые уложен плоский кровельный материал. Для установки этой детали необходимо вырезать в поверхности крыши отверстие необходимой формы. Для проделывания отверстия можно использовать угловую шлифовальную машину или кровельные ножницы. После этого с него необходимо снять слои гидро- и теплоизоляции. С обратной стороны крыши необходимо закрепить лист огнеупорного материала, в котором уже заранее проделано отверстие.

Затем дымоходный компонент необходимо вставить в сделанные отверстия, состыковав с уже установленным дымоходным модулем. В месте соединения необходимо надеть и затянуть хомут. Выходная труба должна быть установлена на трубе дымохода и закреплена на поверхности ската. При этом нельзя забывать обработать стык устойчивым к огню герметиком. После того, как на собранное соединение будут установлены последние выходные сегменты, а их высота составит 0,5 – 1,5 метра, работу по созданию прохода можно считать завершенной.

Выход прямоугольной трубы

Печи, камины и некоторые другие системы отопления чаще всего имеют прямоугольные (квадратные) дымоходы. Чтобы правильно снять дымоход, необходимо выполнить следующие операции.

По мере вывода дымохода на крышу в нем вырезается отверстие, размеры которого должны иметь припуск 2–5 см, в сторону отверстия. Через него будет производиться вывод на крышу. Оборудованный проход необходимо выложить асбестом или минеральной ватой. Для этого можно использовать листы асбеста. Они защитят узел прохода, например, через ондулиновую крышу, от возгорания под действием высоких температур, исходящих из дымохода. После трубу выводят на улицу. Вокруг его основания необходимо уложить слой гидроизоляции и закрыть его фартуком из гнутого алюминиевого листа. Эти листы называются доборными элементами, и по цвету они должны совпадать с цветом кровельного материала.

Свинцовая коробка

Отделку трубы на крыше можно произвести с помощью специального короба. Крыша изготавливается из нескольких видов материала, которые обладают разной устойчивостью к огню. А потому для безопасного выхода через деревянную стену на крыше оборудован специальный бокс. Изготавливается из огнеупорного материала с размерами, которые должны соответствовать размерам дымохода. Расстояние между стенками короба и выходной трубой дымохода должно быть не менее 15 см.

После установки короба на место его верхний край сравнивают с уровнем ската крыши. Для повышения его защитных свойств в пространство между дымоходом и коробом насыпают керамзит или аналогичный материал.

Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей – одна из самых серьезных задач, решаемых при монтаже такого оборудования. При этом вопросы безопасности весьма разнообразны: это и обеспечение корректной работы самого отопительного оборудования, и устранение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания в помещения ядовитых газов. Весь этот комплекс задач решает грамотная, в точном соответствии с требованиями технологии, установка современных комплектов.

Такие изделия выпускаются в большом разнообразии комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и наружной стенками позволяет значительно уменьшить объем образующейся в канале трубы из-за резкого перепада температуры конденсата, а такие дымоходы очень часто располагают вне зданий, что значительно упрощает общестроительные и монтажные работы.

Однако довольно часто бывают ситуации, когда наружная установка дымохода невозможна, нецелесообразна или же владельцы просто отказываются от такого подхода из соображений эстетичности фасада своего дома. Решение очевидное – установить дымоход из сэндвич-труб через крышу. Правда, этот способ представляется более сложным хотя бы из-за необходимости осуществлять безопасную и хорошо изолированную проходку через перекрытия и крыши. Однако в этом нет ничего невозможного.

Что такое многослойная дымоходная труба. Преимущества и недостатки системы

Использование обычных металлических труб в качестве дымоходных каналов не является новинкой – раньше они применялись достаточно широко, например, для печей или буржуйки. Эта волна понятна – ряд выгоден перед, например, кирпичной кладкой:

Монтаж такого дымохода не занимает много времени, так как установка производится из крупных деталей.
Круглое сечение канала оптимально для наилучшей тяги, так как не создает лишней турбулентности в газовом потоке.
Гладкая внутренняя поверхность трубы, не создающая лишнего сопротивления, также способствует хорошему сцеплению, к тому же на ней в гораздо меньшей степени образуется нагар.

Но в то же время такая схема имеет и ярко выраженные недостатки , причем настолько серьезные, что способны перевесить все перечисленные выше достоинства.

Металл (в частности сталь) обладает чрезвычайно высокой теплопроводностью, то есть на открытых участках дымохода или при его прохождении через неотапливаемые помещения газовый поток будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, а кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
Продукты сгорания любого вида топлива всегда содержат большое количество паров воды. Вышеупомянутая разница температур внутри и снаружи канала вызывает обильное образование конденсата, что вызывает быстрое зарастание труб сажей и активизацию процессов коррозии металла.

Если мы говорим о коррозии, то нельзя забывать, что выхлопные газы всегда содержат очень агрессивные химические соединения, в частности, серную кислоту. В таких условиях срок службы труб из металла, не стойкого к коррозии, будет весьма ограниченным – они быстро прогорят. А это прямой путь к огню.
Наконец, высокая теплопроводность металла означает, что трубы внутри помещений и сквозь строительные конструкции всегда будут представлять потенциальную угрозу безопасности. Таким образом, потребуются усиленные меры предосторожности для предотвращения перегрева и воспламенения строительных конструкций дома, чтобы исключить термические ожоги при случайном прикосновении к дымоходу в местах его прохождения через помещения.

Цены на дымоход

Чтобы сохранить все перечисленные преимущества, но в то же время свести к минимуму недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала. Примерная схема устройства показана на иллюстрации ниже:

1 – сам дымоход. К ней предъявляются особые требования – она должна быть изготовлена из качественной стали с выраженной стойкостью к коррозии, а изготовление трубы должно быть только сварным, с применением аргонной сварки в среде защитных газов (технология TIG). Труба с фальцевым швом категорически не приемлема.

2 – внешний металлический кожух. Чаще всего он также изготавливается из нержавеющей стали. Однако в продаже есть и бюджетные варианты – из оцинкованной стали. Кроме того, можно приобрести сэндвич-трубы с наружным декоративным покрытием, например, если необходимо сохранить внешний вид фасада или внутренний дизайн помещений, через которые проходит дымоход.

3 – теплоизоляционный слой. Как правило, эту функцию выполняет теплостойкая минеральная вата из базальтовых волокон, плотностью от 120 до 200 кг/м³. Толщина утепляющего слоя может варьироваться – ее подбирают в соответствии с конкретными условиями: типом и мощностью каменки, схемой расположения дымохода, климатическими условиями региона и другими критериями.

4 – трубы снабжены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система раструбов и сужений, которые при соединении вместе с используемыми герметиками образуют герметичный узел. Для большей надежности предусмотрено дополнительное стягивание этих соединительных узлов с помощью хомутов. Возможны и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовыми креплениями.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

Благодаря стабильности температурных показателей внутри дымохода, независимо от погоды и расположения того или иного участка системы, обеспечивается стабильная равномерная тяга.
Образование конденсата хоть и не исключено полностью, но все же сведено к минимуму.
Наружная поверхность сэндвич-трубы не нагревается до критических температур, и не будет представлять опасности для людей, проживающих в доме, при необходимости прохождения ее через помещения верхнего этажа, мансарды, мансарды.
Значительно упрощается организация проходки труб через перекрытия и крыши. Кроме того, многие производители сразу предусматривают в выпускаемых комплектах специальные проходные модули необходимого размера.
Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее вполне можно устроить по вставному принципу, то есть дымоход упирается непосредственно в печь или котел. Он не будет оказывать чрезмерной нагрузки на несущие конструкции дома при прикреплении к ним.

Большое разнообразие комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и интуитивно понятен любому технически «подкованному» домовладельцу .

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору аксессуаров для монтажа дымохода нужно подходить с максимальной ответственностью. В первую очередь, поскольку дымоход будет устанавливаться внутри помещения, с проходом через перекрытие и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Ну и понятно, что такие работы проводятся с расчетом на долгосрочную эксплуатацию, и чтобы через несколько лет владельцы не разочаровались, закупаемые комплектующие должны быть качественными, сертифицированными, сопровождаться документально подтвержденными гарантийными обязательствами производителя. .

Цены на многослойные дымоходы

многослойные дымоходы

Выбор всегда сводится к оценке нескольких критериев:

Качество изготовления компонентов сэндвич-дымохода и материалов, используемых в процессе производства.
Пропускная способность дымоходного канала, то есть сечение внутренней трубы.
Толщина требуемого слоя теплоизоляции.
Подготовленная схема установки и детали и узлы, необходимые для ее реализации.

Пройдемся по этим пунктам по очереди.

Материал для изготовления многослойных дымоходных труб

Подобные системы отвода продуктов сгорания в наше время пользуются чрезвычайно высоким спросом. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо вообще «без опознавательных знаков», либо маскирующейся под конкретный бренд.

Понятно, что уважающий себя владелец не станет приобретать заведомо низкосортный товар в непонятных торговых точках или с рук – гарантий качества здесь ждать не приходится. Но бывает, что в крупных магазинах нет-нет, и контрафактный товар появится. Так что документации (а техпаспорт должен быть в обязательном порядке) уделяйте повышенное внимание.

Бывает и так, что продавцы, заинтересованные в продаже по любой цене, не пытаются привлечь внимание потребителей к особенностям металла, используемого для изготовления труб. А вот нержавейка внешне выглядит практически одинаково, и часто несведущий покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.

В результате становится весьма вероятной ситуация, когда после установки и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что для такой конструкции тоже крайне мало!), внешне «красивый и блестящий» дымоход внезапно начинает показывать признаки утечки газов в помещение. А это уже серьезный сигнал о том, что с ним далеко не все в порядке, и не за горами серьезная авария, чреватая прогоранием внутренней трубы, что нередко заканчивается пожароопасными ситуациями.

Поэтому обязательно обращайте внимание на марку нержавеющей стали, из которой изготовлены внутренние и внешние трубы сэндвич-дымохода. Если нет упоминания об этом, от приобретения следует категорически отказаться.

Следующая таблица поможет вам выбрать. Разумеется, в ней представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по стандартам AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия)				Краткое описание и рекомендации по применению
AISI	ЕН	DIN	ГОСТ
AISI 430	1.4016	X6Cr17	12X17	Один из самых доступных вариантов. Подходит для эксплуатации исключительно в неагрессивных условиях. Термостойкость – низкая, слабая устойчивость к коррозии. Некачественная сварка. Подходит только для внешнего кожуха дымохода.
AISI 439	1.4510	X3CrTi17	08Х17Т	Отличием от предыдущей марки является наличие добавок титана, повышающих термическую и антикоррозионную стойкость металла. В качестве материала внутренней трубы сэндвич-дымохода допустимо использовать с теплогенераторами или проточными водонагревателями, работающими только на газе.
AISI 304	1.4301	X5CrNI18-10	08X18h20	Эта сталь обладает хорошей термостойкостью, но стойкость к кислотной коррозии низкая. Для внутренней трубы дымохода ее не используют, так как коррозия может съесть такую трубу буквально за несколько месяцев, а для внешней обшивки вполне подойдет.
AISI 316	1. 4401	X5CrNiMo17-12-2	08Х17Н13М2	Аустенитная хромоникельмолибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термостойкость средняя, поэтому лучше использовать для газового оборудования с максимальной температурой продуктов сгорания до 450ºС.
AISI 316Ti	1,4571	Х6CrNiMoTi17-12-2	10Х17х23М2Т	Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800÷850 ºС, то есть дымоходы с внутренней трубой из такого материала можно использовать с твердотопливным оборудованием.
AISI 316L	1,4435	X2CrNiMo18-14-3	03Х17Н14М2	В этой разновидности упор сделан на антикоррозионную и химическую антикислотостойкость, особенно в области сварных соединений. Правда, из-за снижения общей жаростойкости, которая ограничена порогом 425 ºС, при превышении этого значения прочностные качества стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321	1.4541	X6CrNiTi18-10	08Х18х20Т	Сталь с высокой коррозионной стойкостью и жаростойкостью. По своим параметрам является своеобразным «золотым стандартом» для использования в системах удаления продуктов сгорания. Максимальный температурный режим работы 800 ºС, то есть подходит для техники с любым видом топлива.
AISI 310S	1,4845	Х12CrNi25-21	20X23h28	Нержавеющая сталь, относящаяся к категории жаропрочных сталей, выдерживает без потери качества рабочие температуры до 1000 ºС. Применяется для дымоходов, устанавливаемых на твердотопливных пиролизных котлах большой мощности.

В настоящее время из стран Юго-Восточной Азии начался поток продукции из нержавеющей стали, соответствующей стандартам AISI 201 – 202. Это часто преподносится продавцами как «шаг вперед» — в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле, чем это.

Специалисты в области металлургии рекомендуют не поддаваться на такие уловки – замена дорогого никеля добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску образования трещин, очень низкой коррозионной стойкости. Так что этот «шаг вперед» как раз и является продуктом, рассчитанным на массовое производство, и отнести который к качественным нержавеющим сталям можно лишь с большой долей условности.

Несколько слов о толщине стенок трубы.

Вы можете следовать следующим правилам:

– с диаметром внутренней трубы в пределах от 130 до 450 мм – толщина ее стенок 0,5 мм;

– диаметром 500 мм – 0,6 мм.

– диаметром свыше 500 мм – 0,8 мм.

Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с применением жаростойких или термостойких -стойкие марки стали AISI 321, а для котлов большой мощности лучше AISI 310S.
Сразу за твердотопливной печью устанавливается неизолированный участок дымохода. Оптимальным решением для него является монотруба из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0,8÷1,0 мм.
Для наружных оболочек многослойных труб требования к маркам стали не слишком жесткие, но толщина стенки должна быть:

– диаметром до 450 мм – 0,5 мм;

– диаметром 500 мм и более – 0,6 мм.

Какого диаметра должен быть дымоход?

Если посмотреть на представленный в продаже ассортимент комплектующих для сэндвич-дымоходов, то сразу видно, что они предлагаются в достаточно широком диапазоне внутренних диаметров труб – от 110 до 300 мм. Как сделать выбор?

Диаметр секции «моно» (о ней будет сказано ниже) и всей внутренней трубы сэндвич-дымохода должен быть таким, чтобы гарантированно выводились все продукты сгорания топлива, обеспечивалась нормальная тяга и, в то же время, тепло не улетает буквально «в трубу», то есть создается и поддерживается некий оптимальный расход газа. Для отопительных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с печами, котлами заводского изготовления – у них всегда есть выходная труба определенного диаметра, рассчитанного специалистами именно для этой модели. Этот параметр, кроме того, должен быть прописан в паспорте отопительного или водонагревательного прибора.

Правило простое – диаметр внутренней трубы сэндвич-дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но вряд ли это имеет смысл.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичную печь. В этом случае можно сделать следующее.

Если известна тепловая мощность печи, то сечение дымохода, а значит, и диаметр внутреннего канала сэндвич-трубы несложно будет определить с помощью таблицы.


Расчетная максимальная тепловая мощность твердотопливной печи:	кВт	до 3,5	3,6 ÷ 5,2	5,3÷7,0
	ккал/час	до 3000	3000 ÷ 4500	4500 ÷ 6000
Минимальное сечение прямоугольного дымохода		140×140 мм	140×200 мм	140×270 мм
Площадь поперечного сечения дымоходного канала		19600 мм²	28000 мм²	37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы		158 мм	189 мм	220 мм

Если печь уже эксплуатировалась, и владельцы знают выработанный практикой режим ее печи, то можно ориентироваться на эти данные.

Для такого расчета есть формула:

d = √(2 × Mt × Vsp × (1 + Tout / 273) / (3600 × π))

В формуле используются следующие буквы алфавита:

d – диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

Мт – средний расход твердого топлива в час, в килограммах. Его можно определить, разделив массу закладки топлива на время его полного выгорания.

Всп – удельный объем образующихся продуктов сгорания, кубических метров на килограмм – табличное значение, определяемое для основных видов топлива.

Ваш – температура газового потока на выходе из дымовой трубы, град. можно взять табличное значение (см. ниже).

π — известная математическая константа, ≈ 3,14

Таблица требуемых значений для различных видов твердого топлива.

Вид твердого топлива	Средняя удельная теплота сгорания топлива, ккал/кг	Средний удельный объем продуктов сгорания при сгорании 1 кг топлива, м³/кг	Оптимальная температура на выходе из дымовой трубы, °С
Дрова средней влажностью не более 25%	3300	10	150
Пеллеты, топливные брикеты	5100	9	150
Торф кусковой или рыхлый, воздушно-высушенный, влажность не выше 30%	3000	10	130
Торф в брикетах	4000	11	130
Бурый уголь	4700	12	120
Уголь	6500	17	110
Антрацит	7000	17	110

Не все любят заниматься самостоятельными расчетами, поэтому ниже представлен калькулятор, который уже содержит все необходимые соотношения и табличные данные. Процесс расчета сведется только к вводу нескольких значений.

Примыкание кровли к дымоходной трубе – достаточно сложный с технической точки зрения элемент кровли, от правильного выполнения которого во многом зависит не только срок службы стропильной системы, но и комфортность проживания в здании . Если у вас нет личного опыта кровельных и жестяных работ, то лучше воспользоваться услугами профессионалов – ошибки вызывают большие проблемы, а на их исправление уходит много времени и денег. В самых тяжелых случаях придется делать внеплановый ремонт помещения и стропильной системы.

Вариантов решения проблемы присоединения кровли великое множество, каждый профессиональный мастер вносит изменения с учетом индивидуальных особенностей и своих навыков. Но есть несколько факторов, оказывающих решающее влияние на технологию работы.

Проход дымохода через крышу – основные нюансы обустройства

Тип кровли

Для покрытия крыш применяют мягкие кровельные материалы, профилированные листы, штучную натуральную или искусственную черепицу, асбестобетонные листы. Каждое покрытие имеет свои нюансы в изготовлении примыканий, для которых могут использоваться как стандартные комплектующие, выпускаемые производителями покрытий, так и самодельные из листов оцинкованной стали или рулонных мягких материалов.

Кровельный материал	Минимальный угол уклона, град
Настил	20
Рубероид	3-4
металлочерепица	25
Асбестоцементный шифер	20-35
Керамическая, бетонная плитка	25
Еврошифер (ондулин)	6
Мягкая битумная черепица	11

Кровельные материалы – виды и фото

Цены на металлочерепицу

металлочерепица

Тип стропильной системы

В зависимости от архитектурных параметров крыша может быть плоской, ломаной, купольной и т. д. В зависимости от типа изменяется уклон стропил, вид основания и обрешетки под кровельные материалы, расположение несущих элементов конструкции. Все эти особенности необходимо учитывать при выборе материалов и технологии примыкания кровли к трубе дымохода.

Параметры дымохода

Дымоходы изготавливаются из кирпича, бетонных блоков, металлических или асбестоцементных труб. Конструктивные отличия влияют не только на технологию производства смежных работ, но и на выбор материалов. Дополнительно при изготовлении примыкания необходимо учитывать и расположение дымохода. . Если близко к коньку, то нужно использовать одну технологию, если ближе к водосточным трубам, то работать надо с учетом этого фактора. Это касается не только способа отвода воды, но и материалов для герметизации.

Есть еще одна особенность. Кирпичные дымоходы могут иметь плоские боковые плоскости или со специальными ступеньками для отвода воды. В зависимости от способа кладки дымохода выбирается определенный алгоритм изготовления примыкания крыши. Некоторые виды кирпичных дымоходов не требуют штробления.

Время установки соединения

Гидроизоляцию примыкания можно проводить во время монтажа кровли или после. Существуют способы герметизации дымохода без необходимости демонтажа установленных покрытий, все элементы укладываются поверх существующей кровли.

Для примера рассмотрим три варианта выполнения примыканий на различных видах кровельных материалов: кирпичные дымоходы на мягкой черепице и металлочерепице и круглые на готовом покрытии. Именно такие варианты чаще всего встречаются при строительстве частных домов. Алгоритм производства работ позволяет выполнять их самостоятельно без привлечения дорогостоящих специалистов. Но только при одном условии – у вас есть опыт кровельных работ, необходимые материалы и инструменты.

Важно! Все работы на крышах производить только в хорошую погоду, температура не может быть ниже +5°С.

Пошаговая инструкция по подключению дымохода к мягкой кровле

Для создания абатмента потребуются пассатижи, плоский шпатель среднего размера, монтажный нож, молоток, отвертка, ножницы по металлу, строительный фен, измерительный инструмент и приспособления. В качестве гидроизоляционного материала используется мастика на основе модифицированного битума; для герметика можно использовать специальную мастику в тюбике или любой другой материал на основе полимеров, стойкий к внешней среде. Если у вас есть пневматический пистолет — отлично, работать будет легче. Если по каким-то причинам у вас нет специального приспособления, то гвозди можно забить и вручную.

Практический совет! Нет необходимости покупать дорогостоящие инструменты для выполнения одного или нескольких соединений. Их используют только профессиональные строители на постоянной основе.

Технология укладки гибкой черепицы предполагает установку галтеля возле дымохода, плинтуса или бруса 50×50 мм, разрыхленного по диагонали. Элементы крепятся к обрешетке, плотно прижимаются к плоскостям дымохода и в таком положении прикручиваются. Поверх элементов устанавливается гидрозащита (подкладочный ковер), отдельные куски проклеиваются битумом. Дымоходы из штучных кладочных материалов необходимо оштукатурить, дать высохнуть и загрунтовать любым материалом на битумной основе. Установку примыкания желательно делать одновременно с установкой мягкой кровли – это не только упрощает работу, но и гарантирует герметичность.

Цены на подложку

Подкладочный ковер

Шаг 1. Уложите черепицу обычным способом до стыка с галтелями. Если один край выходит на поверхность элемента, то его необходимо срезать монтажным ножом. Сделайте вертикальный пропил по углу дымохода, а горизонтальный – по нижней линии галтели. Чтобы подкладочный ковер не был поврежден при резке мягкой плитки, всегда подкладывайте под лезвие ножа кусок фанеры. Ведите кончик ножа точно по линии сгиба крыши. Резать мягкую плитку достаточно сложно, используйте крепкие и острые ножи.

Шаг 2 Дополнительно заклейте все углы дымохода заплатками. Как это сделано?

Узел дымохода рекомендуется герметизировать, используя выкройки из оставшихся кусков ковра ендовы. По своим эксплуатационным показателям он лучше соответствует современным требованиям. В крайнем случае допускается использование узоров из подкладочного ковра.

Шаг 3 Приложите к нижней части дымохода кусок ковра, сделайте на нем отметки по ширине трубы. Длина рисунка должна соответствовать сумме высоты уплотнения на дымоходе и длины материала под мягкой черепицей. Практики рекомендуют брать его с запасом, большая длина не будет проблемой для дальнейшей работы, а слишком короткая выкройка может стать причиной протечек. Ставим на место, сгибаем и пальцем находим места соединения галтели с откосом и дымоходом. В этих точках нужно вырезать выкройку.

Высота учреждения за вертикалью должна учитывать климатические условия расположения дома и максимальную высоту снежного покрова, но быть не менее 30 см, заведения за горизонтом – не менее 20 см. К этим размерам необходимо добавить длину галтели. Ширина выкройки зависит от параметров трубы, длина боковых частей конверта не менее 20 см.

Практический совет! Если вам сложно сразу сделать выкройку на материале ендовы, то подготовьте шаблон на плотной бумаге. Это даст возможность получить практический опыт и избежать досадных ошибок в будущем. Вы узнаете, в каких местах нужно сделать подгибы, а какие отрезать полностью, увидите оптимальную ширину подгиба и т. д.

Более точный рисунок можно сделать на ровном участке, перенеся расположение точек линий реза и изломов с помощью угольника и обычного гвоздя.

Шаг 4 Обратная сторона каждой выкройки аккуратно промазывается специальной мастикой, не оставляя пропусков. Толщина слоя составляет примерно 0,5–1,0 мм. Современная мастика надежно приклеит рисунок к трубе дымохода, позволит выдерживать ветровые нагрузки, предотвратит попадание воды под защиту.

Цены на мастику для плитки

Мастика для плитки

Узоры необходимо клеить с учетом направления стока воды. Первой устанавливается лицевая, ее нижняя часть должна закрывать верх гонтов черепицы. На этот элемент впоследствии будет стекать вся вода из дымохода. Далее фиксируются боковые узоры, в дальнейшем они будут покрыты финишным покрытием. Последними обклеить заднюю плоскость дымохода.

Важно! Для повышения качества и надежности приклеивания профессиональные кровельщики рекомендуют использовать строительный фен. Все стыки тщательно загибаются, прогреваются и переклеиваются, за счет этой операции значительно повышается сцепление между поверхностями, мастика герметично покрывает каменную крошку, расположенную на материале.

Шаг 5 Вставьте верхнюю металлическую планку в дымоходную заслонку, чтобы зафиксировать положение шаблона. Полосы продаются в комплекте с крышей, если у вас их нет, то элементы можно изготовить самостоятельно из любого оцинкованного и окрашенного металлического профиля с покрытием. Планки фиксируются дюбелями, они не только повышают герметичность, но и исключают возможность отрыва рисунков от поверхности дымохода.

Шаг 6 Тщательно загерметизируйте стык планки однокомпонентным полиуретановым герметиком. Постарайтесь заполнить трещины на всю глубину, излишки удалите пальцем.

После приклеивания всех деталей к дымоходу можно продолжить укладку черепицы. Черепицу ровно обрезают на расстоянии 5–8 см, не доходя до нижнего края галтели. Боковой срез плитки нужно промазать мастикой, эту же операцию нужно проделать во всех местах, где нет самоклеящегося слоя. Край обрезанной черепицы служит канавкой, направляющей дождевую воду в нужном направлении. Плитка укладывается в последнюю очередь на заднюю часть дымохода, затем работа продолжается на всей кровле.

Обвод трубы дымохода на крышу из металлопрофиля

Исходные данные: дымоход из неоштукатуренного силикатного кирпича, для работы используется оцинкованная сталь.

Практический совет! Для примыкания лучше купить стандартный листовой профиль для ворот размерами 15×23 см, ширина полки для ворот 2 см, ширина изгиба водоотводных канавок 1,6 см. Профиль оцинкован, толщина цинка не менее 20 микрон.

Шаг 1. Прикрепите профиль к трубе той стороной, на которой имеется изогнутая полка для входа в штробу. Строительным маркером начертите линии по всему периметру дымохода.

Шаг 2 Болгаркой с алмазным диском вырежьте штробу глубиной не менее 2 см. Работайте аккуратно, старайтесь сделать срезы максимально ровными.

Важно! При работе с циркулярной шлифовальной машиной соблюдайте правила техники безопасности. Никогда не снимайте защитный кожух, надевайте защитные очки. Помните, что диск должен вращаться в сторону рабочего, а не наоборот. Если направление вращения не соблюдается, во время закусывания инструмент будет отброшен в рабочего, что может привести к очень серьезным травмам.

Шаг 3 Сначала установите оцинкованный лист от нижнего стыка дымохода и основания настила из металлочерепицы до карниза. Он будет сливать всю воду по периметру трубы. Внизу дымохода тоже можно сделать дымоход, если это сложно сделать, то поставить его впритык к кирпичной кладке.

Первый элемент – оцинкованный лист

Шаг 4 Установите нижний упор поверх этого листа. Эту последовательность необходимо соблюдать при любом способе слива воды из дымохода. При монтаже листов по периметру один лист подгибается под другой, что предотвращает попадание влаги в места стыка. Как снять размеры листа и подготовить выкройку?

На этом процесс резки завершен.

Шаг 5 Установите отрезанную деталь на место, отогните ее боковые язычки так, чтобы они максимально плотно прижались к поверхности трубы. Для этого нужно разогнуть профильные полки на отогнутых шпунтах, которые вставляются в штробу. Следите за тем, чтобы металл максимально плотно прилегал к поверхности дымохода, не допускайте появления щелей. Причина их возникновения – неправильные измерения. Если зазор не превышает 2-3 мм, то беспокоиться не о чем, просто учтите погрешности в будущем. Если зазор большой, то придется повторить замеры и нарезку профиля.

Шаг 6 Приступайте к формированию бокового соединения. Совместите его с нижней частью, сделайте аналогичную разметку для сгиба и вырезания листа. Удалите лишние разделы.

Шаг 7 Прикрепите готовую деталь к трубе и зафиксируйте дюбелями. Дюбели должны иметь резиновые прокладки для герметизации.

Шаг 8 Аккуратно отогните выступающие элементы к нижней части выпускного отверстия, деревянным или металлическим молотком прижмите их друг к другу как можно сильнее.

Практический совет! Опытные кровельщики перед гибкой промазывают линию стыка герметиком. Эта операция не занимает много времени, а надежность пломбирования значительно возрастает. Данную технологию рекомендуем использовать всем новичкам, им еще не хватает практических навыков работы с металлическими листами. В результате стыки получаются неровными, в щели может затекать вода.

Таким же образом установите соединение на противоположной стороне дымохода.

Шаг 9 Приступить к установке закрывающего верхнего соединительного элемента. Делается так же, как и первый. Отличие только в том, что угол изгиба профиля необходимо уменьшить, а в боковых изгибах под углом кровли срезать не нижнюю часть, а верхнюю.

На этом фиксация металлических элементов стыка закончена, приступаем к заполнению пазов герметиком. Следите за тем, чтобы складки по краям металлических листов выполняли свою функцию и направляли потоки воды вниз.

Присоединение круглого дымохода к готовой крыше

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать проблемы по мере их поступления. Исходные данные: скатная крыша с черепицей, круглый дымоход.

Шаг 1. Найдите точное место на крыше, где выходит труба дымохода. Для этого к настилу покрытия нужно приложить отвес, совместить его с центром печной трубы и сделать отметку. Просверлите сквозное отверстие по отметке, с крыши работать намного проще.

Шаг 2 С помощью шпателя аккуратно подденьте черепицу и отвинтите винты. Если мягкую кровлю закрепить гвоздиками, то работа несколько усложнится. Демонтируйте крышу по той же методике, размеры освободившейся площади крыши должны быть на 30–40 см больше диаметра трубы. Аккуратно складывайте мягкие плитки на свободное место, все они многоразовые.

Шаг 3 Приступить к установке проходного элемента на выходе дымохода; он должен быть огнеупорным и герметичным. Элементы продаются в специализированных магазинах, гораздо выгоднее и надежнее использовать фабричные изделия, чем изобретать различные приспособления самостоятельно. В комплект входит проходной элемент из высокопрочного полипропилена, термостойкой резины и металлический хомут.

Шаг 4 Вырежьте отверстие в термостойкой резине по диаметру дымохода. Для облегчения работы на верхнюю поверхность элемента отливают кольца указанных диаметров. Проколите ножом небольшую дырочку, а потом можно будет отрезать ножницами.

Шаг 5 На проходке есть специальные линии, обозначающие разный уклон крыши. Найдите отметку с вашим наклоном и вырежьте отверстие. Пластик очень твердый, режьте его ножницами по металлу. Благодаря своему расположению дымоход будет находиться в вертикальном положении.

Шаг 6 В основании крыши найдите отверстие, указывающее на центр дымохода, уложите проходку на прочную обрешетку и установите ее таким образом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, электролобзиком вырежьте пластину.

Шаг 7 Установите проходной элемент на место и закрепите его саморезами к сплошной обрешетке.

Шаг 8 Установить дымоход, надеть на него резиновый уплотнительный кожух. Обратите внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический ошейник и затяните его. Больших усилий прилагать не нужно, резина легко сжимается, а слишком большие нагрузки могут ее порезать. Соберите дымоход, установите на него все специальные элементы.

Шаг 9 В нижней части проходки по периметру имеются специальные пазы для установки герметика. Вложите в них куски подкладочного слоя гибкой кровли.

Этап 10 Уложите гонты на место, обрежьте излишки. Для гарантии промажьте стыки качественным составом.

Цены на популярные модели отверток

Отвертки

На этом работа по установке завершена. Для проверки надежности герметизации рекомендуется вылить на крышу несколько ведер воды. При обнаружении протечек их следует немедленно устранять. Гораздо выгоднее сделать это своевременно, чем потом заниматься внеплановым ремонтом стропильной системы или крыши.

Видео – Примыкание гибкой плитки

Видео – Дымоход. прилегающий

Видео — Обход трубы дымохода на металлочерепице

Дымоходы для дровяных печей | MU Extension

Richard E. Phillips

Департамент сельскохозяйственного машиностроения

Для всех дровяных печей требуется герметичный, хорошо спроектированный и хорошо сконструированный дымоход, чтобы максимизировать эффективность и свести к минимуму опасность нежелательного возгорания. Большинству домовладельцев, которые добавляют дровяную печь, также придется добавить дымоход. В этой публикации объясняются требования к дымоходу и предоставляется основная информация о том, как построить два основных типа дымохода: каменную и сборную металлическую.

Дымоход выполняет две основные функции в работе печи. Он обеспечивает тягу или вакуум, который втягивает кислород, необходимый для горения, в печь. Также он выводит продукты сгорания за пределы жилого помещения. Часть тепла от печи и случайные искры также отводятся через дымоход. По этой причине дымоходы должны быть тщательно сконструированы и содержаться в хорошем состоянии, чтобы предотвратить возгорание.

Тяга возникает в основном из-за естественного подъема теплого воздуха (дыма) вверх по дымоходу. Как правило, чем выше дымоход, тем больше тяга. Теплый дымоход обеспечивает большую тягу, чем холодный дымоход, потому что теплый дымоход не охлаждает поднимающийся вверх дым. Вот почему печи обычно работают лучше после того, как они проработали достаточно долго, чтобы прогреть дымоход, чем при первом запуске. По этой же причине дымоходы, расположенные внутри дома, имеют лучшую тягу, чем расположенные полностью снаружи.

Потоки наружного воздуха могут влиять на тягу, если они циркулируют вокруг препятствий и дуют в дымоход, а не через выпускное отверстие. Вихревые потоки воздуха, влияющие на тягу, чаще всего вызваны ветром, дующим через близлежащие части крыши здания. По этой причине были установлены определенные зазоры, чтобы уменьшить проблему. Дымоход должен выступать не менее чем на 3 фута над плоской крышей и не менее чем на 2 фута над коньком крыши или любой приподнятой частью крыши в пределах 10 футов.

Иногда получить достаточный вертикальный зазор для предотвращения влияния вихревых токов на тягу дымохода невозможно. Это может быть из-за необычной высоты близлежащих деревьев. Иногда можно использовать вытяжку или колпак дымохода, чтобы вихри не мешали тяге. Колпаки и колпаки также минимизируют попадание дождя в дымоход в периоды простоя.

Дымоход

Отверстие в дымоходе, через которое проходит дым, называется дымоходом. Чтобы обеспечить достаточное пространство для прохода дыма и развития тяги, размер дымохода должен быть тщательно подобран в зависимости от мощности печи и высоты дымохода. Как правило, размер дымохода должен быть на 25 процентов больше, чем размер печной трубы, соединяющей печку с дымоходом. Это означает, что для печи с трубой диаметром 6 дюймов потребуется как минимум 8-дюймовый дымоход; 8-дюймовая печная труба требует 10-дюймового дымохода и т. д.

Дым движется вверх по дымоходу завихрениями. Круглые дымоходы более эффективны, чем квадратные или прямоугольные, потому что они не препятствуют естественному потоку дыма. Для наилучшей работы внутренняя поверхность дымоходов должна быть как можно более гладкой.

Один из часто задаваемых вопросов о дымоходах для дровяных печей: «Можно ли печь подключить к существующему дымоходу, который обслуживает другой прибор?» Требования Национальной ассоциации противопожарной защиты (NFPA) запрещают подключение печи к дымоходу, обслуживающему камин. Это требование включено в большинство строительных норм и правил страхования. NFPA рекомендует подключать каждую печь к отдельному дымоходу. Это уменьшает помехи между блоками и повышает эффективность каждой печи.

Расположение

Максимальная эффективность горения достигается, когда дымоходы расположены как можно ближе к печи. Обычно рекомендуется ограничить длину соединительной трубы между печью и дымоходом до 10 футов.

Каменные дымоходы

Большинство дымоходов в новых и существующих домах построены из негорючего каменного материала. Это может быть кирпич, бетонный блок или камень. Каменные дымоходы обычно являются самой тяжелой частью дома и должны быть построены на бетонном основании, достаточно тяжелом, чтобы выдержать этот вес без оседания. Фундамент дымохода должен располагаться ниже нормальной глубины промерзания и опираться на ненарушенный или хорошо уплотненный грунт. Фундаменты должны выступать не менее чем на 6 дюймов за край дымохода со всех сторон и должны иметь толщину 8 дюймов для одноэтажных домов. В двухэтажных домах требуется опора дымохода толщиной 12 дюймов, чтобы выдержать вес дополнительной высоты.

Кладочные дымоходы должны быть облицованы плиткой из огнеупорной глины (дымовой плиткой). Эта плитка предназначена для того, чтобы выдерживать резкие перепады температуры без образования трещин и имеет гладкую поверхность, которую легко чистить. Дымоходная плитка должна быть толщиной не менее 5/8 дюймов. Он доступен в нескольких размерах. Наиболее часто используемые размеры в жилищном строительстве: 8 на 8 дюймов, 8 на 13 и 13 на 13 (внешние размеры). Дымоходные плиты соединены между собой швами из цементного раствора, зачищенными изнутри. Между наружной поверхностью дымохода и окружающей кладкой должно быть расстояние в 1 дюйм, чтобы уменьшить потери тепла через дымоход и, таким образом, улучшить тягу.

Каменные стены дымоходов высотой менее 30 футов должны иметь толщину не менее 4 дюймов. Если для стены используется камень, необходима минимальная толщина 12 дюймов. Дымоход, который подвергается непосредственному воздействию элементов, должен иметь стенки толщиной не менее 8 дюймов, чтобы обеспечить дополнительную прочность и противостоять атмосферным воздействиям и ветру.

Элементы кладки следует класть на цементный раствор. Рекомендуемая смесь состоит из одной части портландцемента, одной части гашеной извести и шести частей чистого песка, измеренных по объему.

В дымоходе может быть несколько дымоходов. Два дымохода могут быть размещены рядом, если смежные стыки в облицовке плитки разделены по вертикали не менее чем на 7 дюймов.

Каменные дымоходы должны быть отделены от горючих материалов не менее чем на 2 дюйма со всех сторон. Это означает, что каркас и другие горючие материалы в стенах, полах, потолках и крышах должны располагаться на расстоянии не менее 2 дюймов от дымохода. Это 2-дюймовое пространство можно заполнить асбестоцементной плитой, листовым металлом или другим негорючим материалом.

Соединение печных труб с каменными дымоходами осуществляется через круглые каменные элементы, называемые наперстками. Они сделаны из огнеупорной глины и установлены горизонтально в стену дымохода. Коуши не должны выступать в дымоход за пределы внутренней поверхности дымохода.

Сажа и креозот будут скапливаться на внутренней поверхности дымоходов. У основания дымохода должна быть установлена плотно закрывающаяся дверца для очистки, чтобы облегчить очистку.

Сборные дымоходы

Каменные дымоходы не могут быть легко добавлены ко многим существующим домам и непрактичны в некоторых новых проектах домов. Сборный металлический дымоход может быть лучшим выбором для дровяных печей или каминов в этих домах.

Сборные дымоходы легче возводить, чем каменные, и хотя материалы стоят дороже, общая стоимость единицы будет почти такой же. Эти блоки относительно легкие, не требуют тяжелого фундамента и часто могут быть установлены через кладовую или неиспользуемый угол комнаты в существующем доме. Испытания, проведенные Национальным бюро стандартов, показывают аналогичные характеристики для сборных и каменных дымоходов при использовании в аналогичных условиях.

Сборные дымоходы, используемые для дровяных печей, должны иметь маркировку Лаборатории страховых служб (UL) и обозначаться как дымоходы, работающие на всех видах топлива. Блоки типа «вентиляция», внесенные в список UL, не подходят для использования с дровяными печами.

Доступны два основных типа сборных дымоходов. Это изолированный блок и блок с тройными стенками. Изолированный блок состоит из внутреннего и внешнего слоев металла (обычно из нержавеющей стали), пространство между которыми заполнено одним или несколькими дюймами негорючей изоляции. Трехстенные блоки имеют три слоя металла и сконструированы таким образом, что воздух циркулирует между слоями и отводит лишнее тепло. Любой тип подходит, если он внесен в список UL.

Сборные дымоходы доступны в нескольких размерах, а различные аксессуары доступны для различных типов установки. Между этими блоками и горючим материалом требуется 2-дюймовый зазор, как и для каменных блоков.

Дымные пожары

Иногда даже правильно сконструированные и эксплуатируемые комбинации печь-дымоход приводят к дымным пожарам. Каждый из следующих предметов может стать причиной задымления:

Засорение дымохода
Птичьи гнезда, упавшие кирпичи и множество других предметов были найдены в дымоходах. Любой предмет, препятствующий беспрепятственному потоку выхлопных газов, может стать причиной задымления. Хорошая уборка решает эту проблему.
Недостаток воздуха для горения
Иногда в новом плотно построенном доме или в недавно реконструированном дымоходе не хватает естественных отверстий для подачи воздуха в печь. Это ограничивает тягу дымохода и приводит к дымлению. Слегка приоткрыв окно или предоставив какой-либо другой источник наружного воздуха, обычно устраняют эту проблему.
Периодическое курение может быть вызвано
Необычное направление ветра, приводящее к аномальным вихревым течениям. Если это постоянная проблема, увеличение высоты дымохода или добавление колпачка может помочь
Горящая зеленая или влажная древесина или слишком холодное пламя. Они могут препятствовать прогреву дымохода и развитию полной тяги. Если необходимо сжигать влажные или сырые дрова, подождите, пока огонь не разгорится, а затем смешайте их с сухими дровами, чтобы поддерживать температуру в дымоходе.

Перейти к основному содержанию

Некоммерческая служба в поддержку ответственного отопления дома дровами

Когда люди сообщают о проблемах с работой их систем сжигания древесины, причина часто связана с дымоходом. Выбор правильного дымохода и проектирование схемы установки имеют решающее значение для хорошей производительности. А знание того, как работают дымоходы, полезно в повседневной эксплуатации прибора.

Дымоходы работают по принципу подъема горячего воздуха, потому что он менее плотный, чем холодный. Когда дымоход заполнен горячим газом, этот газ имеет тенденцию подниматься вверх, потому что он менее плотный, чем воздух снаружи дома. Поднимающийся горячий газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в прибор, а выхлопные газы выбрасывает наружу.

На величину тяги, создаваемой дымоходом, влияют два фактора.

1. Тепло: чем горячее газы в дымоходе по сравнению с воздухом снаружи, тем сильнее тяга.

2. Высота: чем выше дымоход, тем большую тягу он будет производить при данной разнице температур.

В приведенной ниже таблице показано, как тепло в дымоходе и высота дымохода вместе создают тягу.

Перепады давления, возникающие в результате различных перепадов температур и различной высоты штабеля, в паскалях

Примечания:

Красные цифры в основной части таблицы представляют собой количество паскалей (Па) перепада давления, возникающего в результате пересечения перепада температур и высоты штабеля. Один Па равен 0,004 дюйма водяного столба («вод. ст.»).
Нижние две строки тела таблицы можно использовать для приблизительной оценки общего эффекта стека (значения – и +) в домах в холодную погоду.
Измерение температуры дымовых газов в одной точке, обычно на дымоходе, даст более высокую температуру, чем среднее значение для всей системы из-за потерь тепла через дымоход, и, следовательно, завысит прогнозируемые уровни тяги, если не будет применена поправка.
Измерения высоты системы сжигания и вентиляции должны производиться от основания топки; то есть откуда греется.

Функцией дымохода является создание тяги, которая всасывает воздух для горения в устройство и безопасно отводит дымовые газы наружу. Но хороший дымоход должен делать больше. Он должен:

защищать конструкцию дома от проходящих через нее горячих газов;
выдерживают высокие температуры газа, которые могут возникнуть в результате пожара в дымоходе;
сохранять тепло дымовых газов для создания сильной тяги;
устойчив к коррозии внутри и атмосферным воздействиям снаружи; и
быть запечатаны, чтобы предотвратить утечку.

Вот несколько основных рекомендаций по эффективной установке дымохода. Требования вашего местного кода могут отличаться от приведенных, поэтому лучше проверить.

Установка внутренних дымоходов

Дымоход установлен правильно. Обратите внимание, что там, где он проходит через жилое помещение, дымоход должен быть закрыт легким каркасом и гипсокартоном. Дымоход должен быть установлен внутри дома, а не на внешней стене. Когда дымоходы поднимаются вверх по наружным стенам, они подвергаются воздействию холода снаружи, и этот охлаждающий эффект может уменьшить доступную тягу в приборе. Дымоходы, которые проходят через дом, выигрывают от того, что они заключены в теплую среду дома, создают более сильную тягу и накапливают меньше отложений креозота. Дымоходы, установленные внутри здания, работают намного лучше, чем наружные дымоходы. Даже когда огонь не горит, внутренняя дымовая труба создает некоторую тягу. Мало того, что наружные дымоходы охлаждаются, что приводит к холодным обратным тягам, они также создают как минимум два 90 градусов меняет направление потока, что также снижает производительность.

Более высокие дымоходы создают большую тягу

Эмпирическое правило для минимальной высоты гласит, что общая высота системы (от пола, на котором установлено устройство, до вершины дымохода) никогда не должна быть менее 4,6 м (15 футов). . Большинство обычных установок превышают эту высоту, но установки в коттеджах с пологими крышами могут не выполняться. Если в коротких системах возникают проблемы с тягой, рассмотрите возможность увеличения высоты дымохода. Если проблемы с тягой возникают в системах, превышающих рекомендуемую минимальную высоту системы, добавление дымохода может иметь незначительный эффект или не иметь никакого эффекта. Большинство проблем с тягой связано с недостаточной температурой газа в дымоходе.

Правила проходки через крышу

Верх дымохода должен выступать не менее чем на 1 м (3 фута) над точкой выхода с крыши и на 600 мм (2 фута) выше любой крыши, здания или другого препятствия внутри горизонтальное расстояние 3 м (10 футов). Эти правила являются минимально необходимыми. Часто лучше сделать дымоход выше, чтобы избежать турбулентности ветра. Хорошая цель состоит в том, чтобы верхняя часть дымохода была выше козырька крыши, и это намного проще, если дымоход проходит через крышу рядом с козырьком. Обратите внимание, что на приведенном ниже рисунке дымоход слева не будет работать должным образом, потому что он проходит через оболочку дома ниже его самого высокого уровня и потому что он находится снаружи и охлаждается на большей части своей длины.

Размер дымохода должен соответствовать размеру прибора

Размер дымохода должен соответствовать размеру дымохода прибора. Дымоходы, которые слишком велики для прибора, который они обслуживают, являются обычным явлением, отчасти потому, что люди привыкли думать, что чем больше, тем лучше. Теперь ясно, что больше не значит лучше, когда речь идет о размерах дымохода. Заданный объем дымовых газов течет быстрее и имеет меньше времени для потери тепла в маленьком дымоходе, чем в большом. При планировании систем дровяного отопления опытные монтажники иногда выбирают дымоход с меньшим внутренним диаметром, чем у дымохода прибора. Обычно это делается, когда дымоход проходит внутри дома и очень высокий. Дымоходы высотой более 8 м (около 25 футов) иногда создают большую тягу, чем требуется устройству, поэтому можно использовать дымоход меньшего размера без какого-либо снижения производительности. Решение о том, можно ли уменьшить размер дымохода по сравнению с размером дымохода прибора, должно приниматься опытным специалистом.

Ваш дом лучше дымохода, чем ваш дымоход?

Рабочий дымоход представляет собой закрытый столб теплого воздуха или газов, окруженный более холодным наружным воздухом. Теплый воздух или газ в дымоходе более плавучий, чем плотный холодный наружный воздух, поэтому он поднимается вверх, создавая тягу в системе.

В этом наружном дымоходе будет холодная обратная тяга, когда в печи не горит огонь. Зимой ваш дом также представляет собой закрытый столб теплого, живительного воздуха, создающего форму «тяги». По сути, теплый воздух поднимается к верхней части дома, создавая там более высокое атмосферное давление. При этом давление в подвале ниже, чем снаружи. Поэтому в подвале негерметичного дома чувствуется сквозняк, так как холодный наружный воздух затягивается в область более низкого давления, а помещения второго этажа более комфортны. Между зоной высокого давления в верхней части дома и зоной низкого давления в нижней части дома находится полоса давлений, равная атмосферному давлению снаружи дома, которая называется плоскостью нейтрального давления (NPP). Разница в давлении на разных уровнях дома называется эффектом дыма.

В некоторых домах дымоходы лучше, чем в других. Двух- или трехэтажные дома производят больше эффекта стека, чем бунгало, потому что столб теплого воздуха в них выше. Дом с большей частью утечек на верхних этажах, как правило, производит больший эффект дымохода, потому что утечки предлагают готовый путь для выхода теплого воздуха — как открытый верх дымохода.

Хорошие дымоходы — те, которые изолированы и проходят через дом — не подвержены эффекту дыма. Эффект дымовой трубы всегда присутствует в домах, но он практически не влияет на тягу, если дымоход установлен через теплую часть дома.

Наружные дымоходы могут перевернуться, если эффект дымовой трубы достаточно силен, позволяя дыму или холодному наружному воздуху проникать в дом через устройство.

Зимой из-за холодного обратного потока будет очень трудно разжечь огонь в этой печи. Одна из ситуаций, в которой влияние эффекта дымовой трубы является наиболее неприятным, – это когда устройство, обслуживаемое дымоходом, установлено в подвале одноэтажного дома. этажная пристройка к двухэтажному дому, как показано на рисунке. По возможности следует избегать такой формы установки.

Дымоходы, проходящие через ограждающие конструкции ниже самого высокого уровня, как показано выше, не будут работать должным образом. В идеале, система сжигания дров слева должна быть перемещена так, чтобы ее дымоход мог подняться через двухэтажную часть дома. Точно так же система справа должна быть перемещена так, чтобы ее дымоход проходил через потолок собора ближе к самой высокой точке.

Подходящие варианты дымоходов

Изготовленные на заводе металлические дымоходы определенных типов могут использоваться с дровяными приборами. Дровяные печи, печи центрального отопления и некоторые заводские камины должны использовать специальный высокотемпературный металлический дымоход. Ваш продавец дровяного отопления может показать вам различия между различными типами и указать, какой из них вам потребуется для вашей установки. Все дымоходы заводского изготовления должны иметь соответствующий колпачок, чтобы предотвратить попадание воды в изоляцию и обеспечить надежную тягу.

Каменные дымоходы, сооруженные в соответствии с правилами, изложенными в строительных нормах, могут использоваться с дровяными приборами. Эти дымоходы состоят из облицовки из глиняной плитки, окруженной кирпичом или камнем. Если вы планируете построить каменный дымоход, обязательно получите разрешение на строительство и дайте понять каменщику, который будет выполнять работу, что вы хотите, чтобы она соответствовала правилам строительных норм и правил.

Обычный каменный дымоход состоит из облицовки из глиняной плитки, окруженной кирпичной, блочной или каменной конструкцией. Вкладыши из нержавеющей стали могут быть установлены в каменных дымоходах, когда они построены, или для устранения внутренних повреждений в существующем дымоходе. Существующие каменные дымоходы должны быть проверены квалифицированным трубочистом перед подключением дровяного прибора. Поскольку обычный каменный дымоход не имеет изоляции и функционирует как радиатор, который поглощает тепло дымовых газов, рекомендуется установить вкладыш дымохода из нержавеющей стали, прежде чем использовать его для вентиляции дровяного отопительного прибора.

Если у вас есть каменный дымоход, который вы хотите проверить, наймите квалифицированного трубочиста для его осмотра. Если вы видите какие-либо повреждения кирпичей или растворных швов в верхней части дымохода, или если на кирпичной кладке есть темные пятна, вам следует немедленно проверить дымоход. Каменные дымоходы, которые были повреждены в результате старения или пожара в дымоходе, или слишком велики для устройства, которое вы хотите подключить, могут быть облицованы сертифицированным вкладышем из нержавеющей стали. Эти вкладыши могут быть как жесткими, так и гибкими.

Креозот и дымоходы

Когда древесина медленно сжигается для получения дыма, дым может конденсироваться на прохладной внутренней поверхности дымохода, образуя отложения креозота. Креозот — легковоспламеняющийся материал. Если он воспламеняется у основания дымохода, он может вызвать бушующий огонь, который распространяется вверх по дымоходу, вызывая чрезвычайно высокие температуры по мере его распространения. Высокая температура может повредить глиняные вкладыши в каменных дымоходах или металлические вкладыши в заводских дымоходах. Несмотря на то, что дымоходы с температурой 650°C могут выдерживать температуру пожара в дымоходе, тепло по-прежнему вызывает экстремальную нагрузку на дымоход.

Пожары в дымоходах являются результатом неправильной техники топки в сочетании с отсутствием надлежащего обслуживания дымохода. При правильной эксплуатации дровяных приборов с использованием методов, изложенных далее в этой брошюре, некоторое количество креозота все же может откладываться, но он будет менее горючим. Вместо черного, смолистого типа креозота, который образуется в результате тлеющих пожаров, креозот, образующийся в результате правильного обжига, мягкий, хлопьевидный и темно-коричневого цвета.

Пожар в дымоходе можно предотвратить. Дымоходы следует регулярно проверять на наличие отложений креозота, пока вы не узнаете, как быстро он накапливается в вашем дымоходе. Обычные дровяные печи могут производить креозот быстро, потому что они не могут сжечь древесину так же полно, как усовершенствованные конструкции. В тяжелых случаях достаточное количество креозота, чтобы выдержать разрушительный пожар в дымоходе, может быть нанесено всего за несколько дней. Более новые дровяные печи с низким уровнем выбросов сжигают дрова настолько полно, что при правильной эксплуатации их дымоходы обычно нуждаются в чистке только один раз в год.

Никогда не думайте, что дымоход чистый. Регулярно проверяйте его, особенно весной и осенью. Если у вас возник пожар в дымоходе, проверьте дымоход и при необходимости отремонтируйте его перед использованием системы.

Терминология и определения дымоходов | Гильдия PA

Ясень – Белый/серый порошкообразный остаток, остающийся после сжигания горючих материалов, таких как древесина и уголь.

Золоотвал – Отверстие, расположенное в нижней части камина, через которое можно сбрасывать пепел. Часто есть дверь, закрывающая проем, который можно открывать и закрывать.

Зольник – Отсек для хранения золы, расположенный под золоотвалом. Обычно он довольно большой и должен иметь дверцу для периодического удаления пепла.

Перегородка – Предмет или пластина, установленная в печи или камине для частого изменения направления дымовых газов, чтобы способствовать более эффективному сжиганию.

Вентилятор – Вентилятор с двигателем, который часто устанавливается в камине или печи для распределения выделяемого тепла.

Угарный газ – Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания. Угарный газ может быть смертельным, если его не обнаружить. Пожалуйста, посетите нашу страницу окиси углерода для получения дополнительной информации.

Дымоход – Зона или конструкция вокруг металлических дымоходов. Шезлонг обычно строится из деревянных или стальных стоек, а его внешний вид может быть облицован кирпичом/камнем, деревянным сайдингом или лепниной

Дымоход – Один или несколько проходов, вертикальных или почти вертикальных, для отвода дымовых газов от прибора во внешнюю атмосферу.

Крышка дымохода (или дымохода) – Защитное покрытие или кожух для верхней части дымохода. Часто колпаки дымоходов имеют крышку для защиты от дождя, снега и мокрого снега и какую-то сетчатую сетку для защиты от животных.

Чистка дымоходов (подметание) – Процесс удаления сажи, креозота и мусора из дымохода. Сажа и креозот являются побочными продуктами сгорания и должны регулярно удаляться из дымохода, чтобы предотвратить пожар в дымоходе. Очистку дымохода вместе с осмотром следует проводить в рамках графика технического обслуживания, чтобы обеспечить максимально эффективную и безопасную работу дымохода.

Соединитель дымохода – Труба, соединяющая топливный аппарат с дымоходом. Чаще всего изготавливается из оцинкованной стали, черной трубы или системы труб с двойными стенками.

Дымоход – Внутренняя часть дымохода, содержащая продукты сгорания. Она может быть сделана из глиняной плитки или из металла. Вкладыш дымохода является одним из наиболее важных элементов дымоходной системы. Он должен иметь возможность удерживать продукты процесса горения. Это означает, что любые отверстия, трещины или повреждения должны быть отремонтированы или заменены, чтобы обеспечить работоспособность и безопасность дымоходной системы.

Креозот – Отложения углеводородов, которые были в дыме, поднимающемся по дымоходу, сконденсировались в твердую форму.

Крикет – (также называемая седловиной) Гребень, который простирается от задней части дымохода до ската крыши с целью отвода воды от соединения между дымоходом и крышей.

Корона – Венец дымохода (или колпак) – это верхняя поверхность дымохода, предназначенная для отвода воды от вкладыша дымохода и защиты каменной кладки от утечки воды. Часто вершина должна быть сделана из бетона и должна иметь уклон в сторону от центра дымовых труб.

Демпфер – Заслонка — это устройство для регулирования потока воздуха или дыма в дымоходе или дровяной печи. В наиболее распространенном виде плита размещается в каминной или печной трубе с рукояткой управления. Для некоторых печей имеется дополнительная заслонка управления подачей воздуха, расположенная снаружи печи.

Проект – Поднимающийся газ создает разность давлений, называемую тягой, которая втягивает воздух для горения в прибор, а выхлопные газы выбрасывает наружу через дымоход.

Очистка вентиляционных отверстий сушилки – Ворс, который обычно появляется в сушилке для белья, со временем может накапливаться. Накопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, что создает опасность возгорания. Очистка вентиляционных отверстий сушилки — это услуга, при которой скопившийся ворс удаляется из вентиляционных систем сушилки.

Топка – Камера камина или печи, где действительно горит огонь.

Огнеупорный кирпич – Кирпич, состоящий из глины и кремнезема и предназначенный для выдерживания высоких температур, например, в топке.

Каминные топки – Дровяные, угольные, пеллетные или газовые отопительные приборы, которые подходят для существующего камина.

Прошивка – Листовой металл или другие материалы, используемые для гидроизоляции ендов крыши или угла между дымоходом и крышей.

Дымоход – Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода – В соответствии с нормами и стандартами требуется специальный вкладыш для покрытия внутренней поверхности дымохода. Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Под – Площадь пола в пределах топки камина или каминной печи.

Расширение очага – Структура, обычно состоящая из камня, кирпичной кладки или плитки, которая выступает в жилой части дома.

Кладка дымохода – Сооружаемый на месте дымоход из кирпича, камня или армированного бетона на портландцементе, облицованный подходящими вкладышами дымохода, построенный в соответствии с применимыми требованиями строительных норм и правил.

Каменный камин – Очаг и топка из твердых каменных блоков, таких как кирпич, камни, каменные блоки или железобетон, снабженные подходящим дымоходом.

Дымоход – Один дымоход, содержащий более одного дымохода.

Пеллеты – Небольшие шарики или блоки из древесных опилок без добавок.

Очистка – Тонкий слой раствора, наносимый на внутреннюю часть каменной трубы или на стенки дымовой камеры, предназначенный для уменьшения сопротивления потоку в системе дымохода.

Пиролиз – Химическое изменение древесины, угля или других горючих материалов в результате применения тепла.

Дымовая камера – Камера в камине прямо над дымовой полкой и доходит до основания дымохода.

Полка для копчения – Зона в нижней части коптильной камеры создается за счет того, что задняя стенка топки выгибается вперед. Полка располагается на пересечении коптильной камеры и топки. Заслонка обычно располагается на передней стороне дымовой полки.

Вкладыши из нержавеющей стали – Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены дымоходов каменных дымоходов, когда исходная глиняная облицовка треснула или сломалась. Может также использоваться для создания футеровки каменного дымохода, который был сделан без глиняной футеровки.

Сажа – Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

Эффект стека – Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

Тепловое расширение – Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

Наперсток – Фиксированное или съемное кольцо, трубка или облицовка обычно располагаются в отверстии, где соединитель дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

Горло – Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Узел рамы заслонки камина обычно располагается в горловине камина.

Вентиляция – Непрерывный проход от дымохода к вытяжному колпаку. Температура дымовых газов на выходе не превышает 600 градусов.

Видео сканирование – Включая видеокамеру замкнутого контура и монитор для осмотра внутренней части дымоходов и других труднодоступных мест. Это обеспечивает очень подробную часть процесса проверки.

Дровяные печи – Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания древесины с целью обогрева помещения.

Что нужно знать о дымоходах

Если в вашем доме есть камин или дровяная печь, то у вас также есть дымоход, который выводит дым наружу. Дымоходы — относительно недавнее изобретение: если бы вы жили до 12 века, дым от внутреннего огня, скорее всего, выходил бы через дыру в крыше.

Что такое дымоход?

Дымоходы сконструированы таким образом, чтобы способствовать продвижению дыма вверх, и среди их многочисленных частей находится дымоход — гладкий вторичный слой на внутренних стенках дымохода, облегчающий прохождение дыма, защищающий каменную кладку от разрушающего воздействия кислот, содержащихся в дыме, и предотвращающий любое проникновение дыма или газов в дом через щели в кладке.

В случае пожара в дымоходе (подробнее об этом чуть позже) дымоходы также помогают предотвратить распространение пламени на остальную часть дома. Типичный дымоход имеет отдельный дымоход для каждого камина, дровяной печи или печи, иногда все они находятся в одной дымовой трубе.

Из чего сделаны дымоходы?

Дымоходы могут быть изготовлены из терракотовой глины, бетона, нержавеющей или оцинкованной стали. Секции глиняных и бетонных дымоходов (называемые плитками) имеют квадратное или прямоугольное сечение; глиняная плитка обычно имеет длину 24 дюйма, а бетонная плитка короче. При строительстве нового каменного дымохода дымоходные плиты зацементированы стопкой в центре дымохода.

Дымоходы из нержавеющей стали состоят из секций жестких труб с двойными стенками, диаметр которых может варьироваться от четырех до двенадцати дюймов. Дымоходы из нержавеющей стали, часто связанные с дровяными печами, также широко используются в новом строительстве в качестве дымохода де-факто (часто размещаемого над крышей в конструкции, похожей на дымоход с деревянным каркасом), вентилирующей печь.

Безопасность дымоходов

Нормы правил, касающиеся дымоходов и дымоходов, довольно строгие. Размер дымохода должен соответствовать оборудованию (камину, печи, котлу и т. д.), которое он вентилирует; материалы дымохода должны выдерживать минимальную температуру 1800 градусов по Фаренгейту; дымоход должен быть без трещин, зазоров и перфораций по всей длине.

Вокруг дымохода или дымохода должны сохраняться определенные зазоры, и дымоход или дымоход должны возвышаться на определенное расстояние от крыши, обычно десять футов в высоту, измеренное по горизонтали от вершины дымохода до ближайшей секции крыши.

Проверка дымоходов

Также рекомендуется один раз в год проверять дымоход и, при необходимости, чистить его профессиональным трубочистом. Ухоженный дымоход эффективен и, что наиболее важно, не допускает накопления креозота, темного маслянистого побочного продукта ископаемого топлива, который накапливается на внутренних поверхностях дымоходов.

Креозот не только накапливается и снижает эффективность дымохода, но также является горючим и вызывает пожар в дымоходе. При определенных условиях искра или тлеющий уголь, выпущенный из огня, может пройти вверх по дымоходу и воспламенить креозот. Возникший в результате пожар может вызвать выброс пламени или горящих обломков из верхней части дымохода, что может создать потенциальную угрозу для крыши или прилегающих поверхностей.

Пожар в дымоходе также может повредить затирку или строительный раствор в дымоходе, а в худшем случае проникнет в дымоход и распространится на деревянный каркас, окружающий дымоход. Твой пожар в дымоходе превратился в пожар в доме.

Способы очистки дымоходов

Есть вещи, которые вы можете сделать, чтобы предотвратить накопление креозота. Если у вас есть камин или дровяная печь, топите хорошо выдержанными, сухими дровами — сырая древесина с более высоким содержанием влаги производит дым с более низкой температурой и содержит больше летучих веществ, которые конденсируются в креозот на стенках дымохода.

Убедитесь, что у огня есть достаточный приток воздуха — закрытие заслонок или стеклянных противопожарных дверей на длительный период может иметь эффект, аналогичный горению свежего дерева. И, конечно же, регулярно чистите дымоход.

Чистка щеткой для дымохода

Вы также можете купить щетку для дымохода и чистить дымоход самостоятельно. Щетки для дымохода можно найти в большинстве домашних центров, и они предназначены для сопряжения с набором удлинителей из стекловолокна, используемых для проталкивания щетки в дымоход. Проволочные щетки предназначены для каменных дымоходов, а полипропиленовые щетки используются для металлических дымоходов; кисти также доступны в различных формах (круглые, квадратные, диагональные) и размерах.

Вам нужно будет измерить свой дымоход и выбрать щетку примерно на ¼ дюйма больше, чем дымоход. Оценка длины дымохода подскажет, сколько секций стержня вам понадобится.
Уборка сверху вниз является общепринятым методом, но он работает только в том случае, если вы не возражаете стоять на крыше.
Эксперты рекомендуют закрывать камин (камины) полиэтиленовой пленкой и клейкой лентой перед мероприятием, а также накрывать тканью прилегающую мебель.

Очистка изнутри

В качестве альтернативы можно протолкнуть щетку вверх по дымоходу изнутри. Во-первых, сгребите пепел, оставшийся в очаге, в ведро. Расстелите тряпку вокруг очага, чтобы защитить ковры и мебель. Хорошей идеей будет обмотать отверстие камина тряпкой или пластиковым листом, оставив зазор для щетки, но сведя к минимуму количество сажи, которая может попасть в комнату.

После открытия заслонки подсоедините щетку к первой части стержня и вставьте ее в дымоход.
Соедините следующие секции стержня, пока щетка не окажется в верхней части дымохода, несколько раз нажмите и потяните щетку; потяните его ниже, отсоедините одну часть стержня, снова почистите и повторяйте, пока щетка не достигнет топки.
Сняв щетку, очистите с помощью пылесоса или щетки дымовую полку, которая находится прямо над заслонкой, а затем уберите сажу, попавшую в сам камин.
При чистке дымохода не забудьте надеть пылезащитную маску или респиратор на одежду трубочиста. Креозот считается канцерогеном.

Как отремонтировать плитки дымохода

После осмотра дымохода вы также можете обнаружить, что некоторые плитки дымохода треснуты или повреждены. Одним из вариантов восстановления дымохода является установка нового вкладыша дымохода. Изготовленные из жестких или гибких трубок из нержавеющей стали, эти заменители устанавливаются в верхней части дымохода и могут использоваться для вентиляции обычных каминов, дровяных печей и любых других устройств, работающих на топливе. Преимущество этих дымоходов в том, что их можно легко заменить.

Более прочный вариант – замена дымохода залитым бетоном. Идеально подходит для укрепления конструкции старых дымоходов. Бетонный вкладыш устанавливается путем вставки в дымоход длинного сверхпрочного баллона, называемого шпангоутом, временного уплотнения на дне старого дымохода и заливки бетоном вокруг дымохода. бывший.

Хотя вы можете купить комплект для покраски из нержавеющей стали за 486 долларов (около 20 долларов за фут), ваша покупка предполагает определенный уровень знаний.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Как обустроить проход дымохода через перекрытие?

Что такое узел прохода стальной трубы через перекрытие?

Правила обустройства прохода дымохода через потолок

Проход дымохода через перекрытие: как сделать?

Новые публикации

Как прочистить дымоход в доме?

Как прочистить дымоход в бане?

Как прочистить дымоход печи и камина?

Особенности монтажа твердотопливного котла

Проход дымохода через деревянное перекрытие

Виды дымоходов

Патрубок из металла

Проход из гипсокартона

Кирпичные трубы

Распушка

Выдра

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Проход дымохода через перекрытие | Особенности и монтаж в СПб

Особенности вывода дымохода через потолок

Предписания СНиП

Проход дымохода через деревянное перекрытие

Вывод кирпичного дымохода через деревянный потолок

Вывод металлического дымохода через потолок

Керамические дымоходы

Сэндвич-блоки

Монтаж потолочно-проходного узла

Порядок монтажа металлического дымохода через потолок

Термостойкие материалы

Рекомендации по выводу дымохода через перекрытия

Монтаж дымоходов в Санкт-Петербурге

Как сделать проход дымохода через перекрытие, чтобы не было угрозы пожара

Особенности действующих норм и правил

Как обстоят дела на практике и насколько можно отойти от норм

ТОП-3 рекомендации от наших экспертов

Совет №1. Параметры разделки

Совет №2. Материалы

Совет №3. Изолируем фланцы

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Виды дымоходов

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Проход дымохода через деревянное перекрытие

Виды дымоходов

Проход дымохода через деревянное перекрытие

Монтаж дымохода в деревянном доме: устройство, установка

Технические предпосылки к выбору

Кирпичный дымоход

Междуэтажное перекрытие

Стена

Высота трубы над кровлей

Керамические дымоходы

Металлические дымоходы

Перекрытие

Кровля

Проход через стену

как вывести топочную трубу через потолок и пол

К чему может привести некачественный монтаж

Куда лучше вывести трубу

Самостоятельный монтаж проходит через крышу или перекрытие

Гибкий переходник как самый простой выход из ситуации

Устройство прохода через металлочерепицу

Как защитить деревянное основание от горячего дымохода

Выход

Проход дымохода через крышу. Монтаж дымохода на крышу

Общие правила и выбор мест

Схемы выхода дымохода через потолок и крышу

1 этаж

2 этажа и более

Выход дымохода через потолок

круглый металлический

кирпичный дымоход

Проход через крышу

Проход кирпичной трубы через крышу

Проход круглой трубы через крышу

Как правильно вывести дымоход через скат крыши?

Доверимся экспертам

Выход дымохода через утепленную крышу
