Правильный проход дымохода через кровлю: правила обустройства проходок для разных типов дымоотводов

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Содержание

Правила и нормы проектирования

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Металлический фартук и гибкие ленты для прямоугольных дымоходов

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен.

Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

• Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
• Шаг 2. По этой линии болгаркой проделывают штробу.
• Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
• Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
• Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
• Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную.

Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

• Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
• Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
• Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
• Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
• Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
• Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Устройство проходного короба для разнородных материалов

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Как выполнить монтаж проходки для дымоходов через кровельные перекрытия

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Чем грозят ошибки при монтаже проходки через кровлю

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

• к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
• к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
• к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
• к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

• попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
• намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
• разрушением кирпичной кладки дымохода;
• повышенной коррозией металлической трубы;
• намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Обратите внимание! Даже незначительные огрехи при монтаже кровельной проходки печной трубы за пару лет могут стать причиной неожиданного пожара, разрушения отопительной системы, отравления жильцов угарным газом.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

Эластичная проходка для круглой трубы

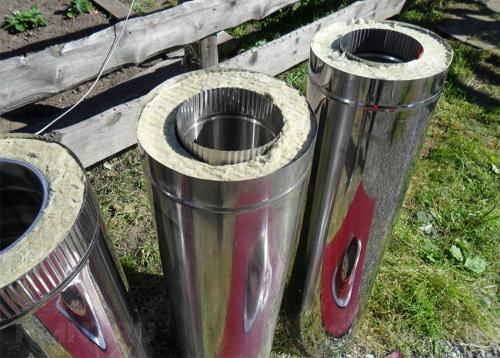

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

• В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
• На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
• Выводят трубу и закрепляют ее в нужном положении.
• Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
• Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края огнестойким герметиком.
• Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

Обратите внимание! Материал эластичной проходки рассчитан на значительный перепад внешней температуры, устойчив к действию солнечных лучей и влаги.

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

• отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
• на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
• закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Обратите внимание! Стальной проходной патрубок используют для оформления проходки дымоотвода только для гладких крыш.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

• четырех (по количеству сторон) внутренних защитных пристенных профилей;
• четырех внешних декоративных элементов;
• водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.
