Как подключить проходной выключатель с 2х и более мест

Схема подключения проходного выключателя широко применяется в современных строениях с большими пространствами. Это характерно для случаев, когда необходимо включать и выключать лампочку освещения, например, из удаленных точек, находящихся в разных частях квартиры.

Благодаря такой комбинации удается одним из приборов включать освещение при входе в помещение, а посредством второго устройства можно будет выключать то же освещение при выходе с другого конца комнаты.

Содержание

1. Принцип работы
2. Схемы подключения
3. Электрическая схема
4. Монтажная схема с распредкоробкой
5. Управление освещением с трех мест и более
6. Принцип работы перекрестного переключателя (выключателя)
7. Схема подключения проходного выключателя для управления из 3х мест
8. Схема подключения проходного выключателя для управления из 4х мест
9. Схема подключения проходного выключателя для управления из 5 мест
10. Электронные устройства
11. Сенсорные модификации
12. Выводы
13. Видео по теме

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Схемы подключения

Порядок подключения устройств, входящих в систему удаленного управления, определяется особенностями коммутации проходных переключателей. Рассмотрим принцип их функционирования несколько подробнее.

Электрическая схема

Порядок действия рассматриваемой системы удобнее всего объяснить, если воспользоваться электрической схемой подключения одноклавишного проходного выключателя.

Согласно этому рисунку проходные переключатели связаны двумя линейными проводниками, объединяющими коммутируемые точки. При этом их перекидные контакты исходно находятся в противоположных позициях и подключены к незадействованным линейным проводам.

При входе в комнату перекидная пластина первого прибора переводится в положение, при котором цепь питания осветителя замыкается. В результате этого он включается. На выходе комнаты клавиша второго одноклавишного выключателя переводится в положение «Выключено», так что образованная ранее цепь питания обрывается, а осветитель гаснет.

Специалисты советуют еще до того, как подключать проходные выключатели схема которых рассмотрена выше, специально предусмотреть в квартире две точки их размещения.

Монтажная схема с распредкоробкой

Монтажная или рабочая схема подключения проходного выключателя с подробной прорисовкой всех используемых в ней проводников позволяет наглядно представить себе общий порядок образования соединений. Кроме того, она помогает понять, какое отношение к этому имеют расположенные в квартире распределительные (соединительные) коробки. Схема электрического включения всех перечисленных элементов представлена на фото ниже.

За счет применения типовой распределительной коробки, обозначенной на рисунке в виде круга, удается осуществить электрическое расключение отдельных проводников системы из двух переключательных устройств. Синим и желтым цветом в этой схеме показаны проводники, подводящие к лампочке ноль и фазу соответственно, а черным – внутренние коммутационные цепочки.

Предлагаем к просмотру видео – как подключить два проходных выключателя без распределительной (распаячной) коробки:

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения проходного выключателя для управления из 3х мест

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

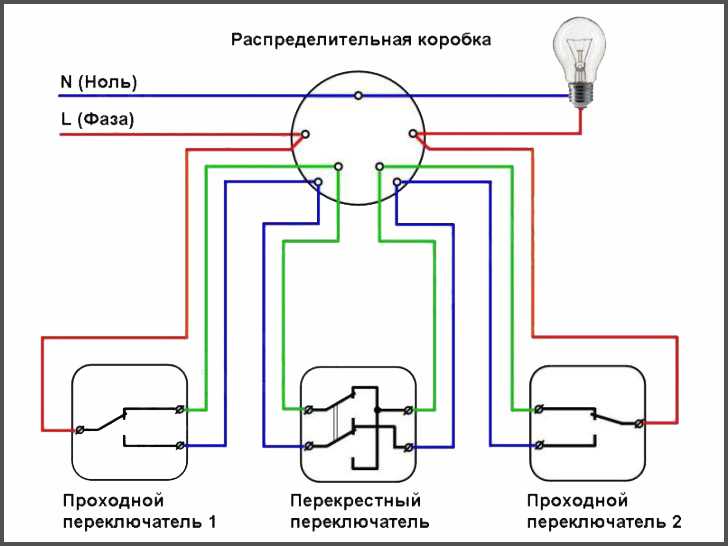

Ниже показана схема подключения проходного выключателя, на которой видно соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения проходного выключателя для управления из 4х мест

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Схема подключения проходного выключателя для управления из 5 мест

Для управление освещением из пяти точек потребуется два проходных выключателя и три перекрестных. Схема подключения будет выглядеть следующим образом:

Схема управления освещением из пяти мест и более с помощью проходных и перекрестных выключателей (1 и 2 — проходные, х1, х2 …хn — перекрестные)

Электронные устройства

Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и электронными устройствами.

Одним из таких устройств является KillerSwitch — устройство для включения
и выключения освещения из разных мест российского производства.

Данное электронное устройство работает в двух режимах в зависимости от типа выключателей:

1. С использованием классических клавишных или кнопочных выключателей с фиксацией без подсветки. В этом случае можно подключить от 1 до 3 выключателей.
2. С применением клавишных или кнопочных выключателей без фиксации.

Чтобы сменить режим работы устройства необходимо снять или установить перемычку.

Схемы подключения электронного устройства KillerSwitch

Схема подключения выключателей с фиксациейСхема подключения выключателей без фиксации

Предлагаем вашему вниманию видео о порядке подключения и работе электронного устройства KillerSwitch.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Сенсорные модификации

В настоящее время собственники квартир и частных домов все чаще стали применять для обустройства своих помещений сенсорные выключатели. В линейке этого типа изделий также присутствуют сенсорные проходные выключатели.

Устройства не только повышают уровень комфорта, но и являются стильными дизайнерскими элементами.

Сенсорные выключатели в интерьере

Ниже мы приводим некоторые схемы подключения сенсорных проходных выключателей.

Схема подключения двух проходных сенсорных выключателей

Схема подключения трех проходных сенсорных выключателей

Чтобы узнать, как подключить и синхронизировать проходные сенсорные выключатели, вы можете посмотреть видео ниже.

Выводы

При анализе рассмотренных в данном обзоре всех схем подключения проходных выключателей можно отметить следующее:

• Простейшие из этих систем позволяют получить бесспорные преимущества и не имеют каких-либо заметных недостатков (это касается проходного выключателя с одной клавишей, в частности).
• Более сложные комплексы, включающие в свой состав еще и перекрестные приборы, могут оказаться не настолько эффективными, как кажется.
• Это объясняется тем, что даже с учетом удобства управления, их применение связано с большими издержками и снижением надежности всей системы в целом.
• При монтаже переключательных схем, в которых выключатели располагаются в виде последовательной цепочки, потребуется внимательно отслеживать порядок коммутаций, чтобы не допустить критичеcких ошибок.
• Это также следует отнести к недостаткам сложных комплектов, включающих в свой состав перекрестные выключатели.

В заключительной части обзора отметим, что при обустройстве таких систем приходится сталкиваться с определенными сложностями прокладки линейных проводников. При выборе способа монтажа возможны варианты скрытия их в глубине стен или же использования для этого специальных кабельных каналов. Если хозяин частного дома планирует «упрятать» провода глубоко в стены – ему следует заранее побеспокоиться об этом (желательно – еще на стадии проработки строительного проекта).

Видео по теме

Предлагаем посмотреть видео – сборка схемы подключения двух проходных выключателей без распределительной (распаячной) коробки:

Сборка схемы подключения пяти проходных выключателей без распределительной (распаячной) коробки:

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

• Выключатели проходного действия
  • Принцип работы одноклавишной модели
  • Как выполнить реальный монтаж?
  • Конструкции перекрёстного исполнения
• Схемные решения для практической эксплуатации
• Сенсорные модели выключателей
• Выводы и полезное видео по теме

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

1. На первый (C) контакт подключается общая линия.
2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие — Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

1. Смонтированный участок цепи обеспечивают напряжением.
2. Переводят клавишу первого выключателя в режим «Вкл».
3. Осветительная лампа загорается.
4. Следуют к точке размещения второго прибора.
5. Меняют текущее положение клавиши второго устройства.
6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия — это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п — перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

1. Необходимо схематично обрисовать монтаж системы.
2. Выполнить работы по инсталляции РК и подрозетниц.
3. Выполнить инсталляцию нужного числа световых групп.
4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один — перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

1. Создаётся схема разводки и расключений.
2. Производятся работы по монтажу коробки распределительной и подрозетниц.
3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

1. Сенсорные прямого действия.
2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

1. Фазная линия соединяется с клеммой «L».
2. Линия «L1» образует одну зону освещения.
3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
2. После звукового сигнала снять касание и перейти к следующему прибору.
3. Касание сенсора второго прибора.
4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

ближнего света Определение | Law Insider

• означает желтый огонь, имеющий те же характеристики, что и «кормовой огонь», определенный в пункте (c) этого Правила.

• означает огонь, мигающий через равные промежутки времени с частотой 120 или более проблесков в минуту.

• означает Национальный совет врачей-остеопатов, организацию, которая готовит и проводит квалификационные экзамены для врачей-остеопатов.

• означает учащегося, у которого запланирована полная учебная нагрузка округа, и который виртуально посещает все занятия.

• означает предприятие, которое подготавливает, обрабатывает или преобразует материальное личное имущество в готовую продукцию или другую форму материального личного имущества. Этот термин включает бизнес, связанный с переработкой сельскохозяйственных, аквакультурных или морских продуктов, и, в частности, включает мясо, птицу и любые другие операции по переработке пищевых продуктов. Сюда не входят заведения, в которых осуществляется розничная продажа материального личного имущества розничным покупателям.

• означает любую лодку, имеющую туалет или спальные помещения или способную содержать закрытые или полузакрытые спальные помещения;

• или «LATA», как определено в Законе.

• при выражении в процентах означает:

• означает измерительное оборудование, которое сообщает нам, сколько Энергии вы используете без нашего посещения вашего дома, и которое позволяет вам видеть, сколько Энергии вы используете;

• означает все муниципальные отдельные ливневые коллекторы, которые:

• означают небольшие сотовые беспроводные устройства, длина которых не превышает 24 дюймов, ширина 15 дюймов и высота 12 дюймов, и которые не имеют внешнего вида. антенна длиной более 11 дюймов.

• означает различимый компонент предприятия, занимающийся поставкой отдельных товаров или услуг или группы связанных товаров или услуг, подверженный рискам и доходам, которые отличаются от рисков и доходов других вертикалей бизнеса.

• означает безалкогольные готовые к употреблению напитки с газированием, в том числе энергетические напитки и воды и ароматизированные воды с газированием;

• означает любой порошок, состоящий из нарезанного, молотого, порошкообразного или листового табака, который содержит никотин и предназначен для помещения в ротовую полость;

• означает любой продукт, содержащий изопропиловый спирт (также называемый изопропанолом) или денатурированный этанол и предназначенный для местного применения, как правило, для уменьшения количества микробов при незначительных порезах и царапинах, для облегчения незначительных мышечных болей, в качестве обезболивающего и для массажа.

• означает любое устройство, которое можно использовать в качестве средства передвижения по воде.

• означает любое загрязняющее вещество, включая загрязняющие вещества, требующие кислорода, выбрасываемое при расходе и/или концентрации загрязняющего вещества, которые вызывают помехи в POTW.

• означает перевозку воздушным транспортом пассажиров, багажа, груза и почты по отдельности или в сочетании, предоставляемую населению за вознаграждение или по найму, включая регулярные и нерегулярные воздушные перевозки;

• означает трафик IntraLATA, независимо от метода транспортного протокола, между двумя местоположениями в пределах одного LATA, где одно из местоположений находится за пределами обязательной зоны местных вызовов, как определено Комиссией.

• или «малый MS4» означает все отдельные ливневые коллекторы, которые (i) принадлежат или управляются Соединенными Штатами, штатом, городом, поселком, районом, округом, округом, районом, ассоциацией или другим государственным органом (созданным по закону штата или в соответствии с ним), обладающие юрисдикцией в отношении удаления сточных вод, промышленных отходов, ливневых вод или других отходов, включая особые районы в соответствии с законодательством штата, такие как канализационный район, район борьбы с наводнениями или дренажный район или аналогичное образование, или индейское племя или уполномоченная индейская племенная организация, или назначенное и утвержденное управляющее агентство в соответствии с § 208 CWA, которое сбрасывает воду в поверхностные воды и (ii) не определяется как «крупная» или «средняя» муниципальная отдельная ливневая канализационная система или определено в соответствии с 4VAC50-60 -380 A 1. Этот термин включает системы, аналогичные отдельным системам ливневой канализации в муниципалитетах, такие как системы на военных базах, в крупных больничных или тюремных комплексах, на автомагистралях и других магистралях. Этот термин не включает отдельные ливневые коллекторы в очень обособленных областях, таких как отдельные здания.

• означает соглашение, согласно которому солнечная система на крыше, установленная в соответствующих помещениях потребителей, поставляет избыточную электроэнергию, если таковая имеется, Лицензиату распределения после компенсации электроэнергии, поставленной лицензиатом распределения в течение применимого расчетного периода.

• означает Собственные Станции и Станции по контракту.

• означает транспортное средство или систему транспортных средств (включая дороги с дренажными системами, муниципальные улицы, водосборные бассейны, бордюры, желоба, канавы, искусственные каналы или ливневые стоки):

• означает транспортное средство или систему транспортных средств, включая дороги с дренажными системами, муниципальные улицы, водосборные бассейны, бордюры, желоба, канавы, искусственные каналы или ливневые стоки.

• означает оборудование в фиксированном местоположении, которое обеспечивает беспроводную связь между пользовательским оборудованием и сетью связи, включая: (i) оборудование, связанное с беспроводной связью; и (ii) радиопередатчики, антенны, коаксиальный или оптоволоконный кабель, штатные и резервные источники питания и сопоставимое оборудование, независимо от технологической конфигурации. «Беспроводное оборудование» включает в себя небольшие беспроводные устройства. «Беспроводное оборудование» не включает: (i) структуру или улучшения на, под или внутри которых расположено оборудование; или (ii) транспортные средства проводной связи, коаксиальный или оптоволоконный кабель, проложенный между опорными конструкциями беспроводной связи или опорами электропередач, или коаксиальный или оптоволоконный кабель, который иным образом не примыкает непосредственно к антенне или не связан непосредственно с ней.

• означает зеленый огонь по правому борту и красный огонь по левому борту, каждый из которых освещает непрерывным светом дугу горизонта в 112,5° и установлен таким образом, чтобы светить от направления прямо по носу до 22,5° позади судна. луч на соответствующей стороне. На судах длиной менее 20 м бортовые огни могут быть объединены в один фонарь, расположенный в носовой и кормовой диаметральной плоскости судна.

Фары ближнего света для мотоциклов | Дополнительные огни ближнего света

• 4×6″ янтарные светодиодные фары Halo Angel Eye Crystal с 6k 20/40w светодиодными лампами Набор из 4

  Octane Lighting НАБОР ИЗ 4 – НОВЫЕ 4×6″ прямоугольные янтарные светодиодные Halo кристально чистые стеклянные налобные фонари Включает (4) лампы высокой интенсивности G5 LED h5 Intense Лампы белого света. Янтарные светодиодные ореолы могут быть подключены как дневные ходовые огни или оставаться включенными вместе с фарами. Четыре новых светодиодных фары G54x6 дюймов, прямоугольные хрустальные фары h5 с янтарными светодиодными кольцами Halo, кристально чистые стеклянные линзы с пластиковой задней панелью Одобренный SAE/DOT Ближний свет 2000 люмен / дальний свет 4000 люмен20 Вт ближнего света / 40 Вт дальнего света6K дневной белый цветЯрче и белее, чем стандартные фары Функции дальнего и ближнего светаСветодиодные лампы работают с заводской проводкой Оригинальная 2-х и 3-х контактная вилка (подключи и работай) Может потребоваться некоторая модификация ведра или проводки Полугерметичный луч – съемные/сменные лампочки Для автомобилей с прямоугольными корпусами фар 4×6 дюймов Кол-во: 4 (четыре) фары Halo со светодиодными лампами

• 53 1953 Chevy Car Tail Прозрачно-белые линзы заднего фонаря Chevrolet PAIR

  1953 Автомобиль Chevy Прозрачно-белые линзы заднего фонаря Линзы ламп — пара 2 (две) Новые линзы фонарей заднего ходаПодходит для левой (водительской) и правой (пассажирской) сторонПрозрачный поликарбонат ЛинзыИдентичный дизайн оригинала с приподнятым центральным отражателемМаркировка «Guide RI-53» и надпись «5943404»OEM-номер 5943404GM Лицензионный продукт для восстановления Подходит для 53 автомобилей Chevrolet 150, 210, Bel Air и седана. 0005

• 53 1953 Chevy Car Red Наружный задний указатель поворота Линзы заднего фонаря Набор Chevrolet

  53 1953 Автомобильный задний указатель поворота Линзы заднего света Полный комплектПолный набор задних фонарей и линз заднего фонаряПодходит для левой (водительской) и правой (пассажирской) сторонКрасный и прозрачные линзы из поликарбонатаПодходит для 53 моделей Chevrolet 150, 210, Bel Air и седана.43404 и 5943406GM Реставрация лицензионного продукта Лампы в комплект не входятКоличество: 6 линз (2 линзы внешних задних фонарей, 2 линзы задних фонарей и 2 линзы фонарей заднего хода)У нас также есть эти линзы, доступные отдельно

• 53 1953 Chevy Car Красный задний указатель поворота Линзы лампы стоп-сигнала Chevrolet PAIR

  1953 Автомобиль Chevy Задний указатель поворота Линза стоп-сигнала – пара 2 (два) Новые линзы для задних фонарей Подходит для левой (водительской) и правой (пассажирской) сторон Красные поликарбонатные линзы Идентичный дизайн оригинала с окрашенным основаниемМаркировка «Направляющая R1-53» и «5943406” ScriptOEM номер 5943406Лицензированный продукт для восстановления GM Подходит для 53 автомобилей Chevrolet 150, 210, Bel Air и седана.
