Проход дымохода через кровлю – какой вариант выбрать?

Проход дымохода через кровельное покрытие

Практически каждое здание независимо от назначения имеет на своей крыше какие-либо инженерные коммуникации — выходы дымоходных и вентиляционных каналов, аэрационные фонари и прочее. Их крепление, как правило, подразумевает нарушение кровельного покрытия. Чаще всего это происходит, когда выводится дымоход через крышу. И здесь требуется устройство так называемой проходки, или разделки, которая обеспечивает надежную герметичность примыкания дымоходной трубы к материалу кровли.

В прежние времена подобные конструкции устраивались с помощью подручных материалов, в качестве которых выступал рубероид или оцинкованная сталь. Современные же производители предлагают широкий выбор унифицированных изделий, которые могут быть использованы на крышах различной геометрии и покрытых разными видами кровельных материалов.

Содержание

1. Проходка для дымоходной трубы — когда требуется ее устройство?
2. Какие последствия несет устройство проходки?
3. Вариант прохода кирпичной дымовой трубы через крышу
4. Устройство проходки готовыми элементами
5. Заключение

Проходка для дымоходной трубы — когда требуется ее устройство?

Необходимость устройства прохода через кровлю, крышу и перекрытие здания возникает в разных ситуациях:

• при постройке нового здания;
• при капитальном ремонте кровельного покрытия, когда в здании имеется уже установленное отопительное оборудование;
• при монтаже отопительных котлов или печи, а также камина в эксплуатируемом здании.

Если строится новый дом, то проблем с устройством прохода дымохода на крышу, как правило, не возникает. Все закладывается в проект здания и делается согласно этому документу и прилагаемым расчетам. А вот когда владелец дома пожелает устроить дополнительную дровяную печь или камин, тогда и возникает вопрос, как правильно сделать вывод трубы через крышу, соблюдая все меры пожарной безопасности и обеспечивая полную гидроизоляцию в местах нарушения кровельного покрытия.

Возможно, оптимальным решением будет устройство дымоотводящей конструкции снаружи дома, если расположение отопительного устройства позволяет это сделать.

Такой же вариант вполне подходит, когда хозяин решает установить отопительное оборудование, работающее на солярке или мазуте. В этом случае жильцы дома будут избавлены от неприятных запахов, и сам собой отпадет вопрос устройства проходки дымохода через крышу.

Какие последствия несет устройство проходки?

Главным фактором при устройстве прохода дымоотводящей трубы является пожаробезопасность этой конструкции. Топочные газы создают в дымоходной трубе достаточно высокую температуру, поэтому возникает риск возгорания элементов стропильной системы и кровельного материала. Особенно это актуально, если они отличаются невысокой устойчивостью к огню. В случае, когда стропильная система выполнена из древесины, в месте прохода дымовой трубы потребуется установить дополнительный блок обрешетки.

Учитывая, что многие современные кровельные, а также паро- и гидроизоляционные материалы содержат синтетические вещества, малоустойчивые к огню, устройство проходки требуется выполнять с одним условием. Расстояние от дымовой трубы, дополнительно защищенной теплоизолирующим материалом, до края кровельного горючего материала должно быть не меньше 13 см.

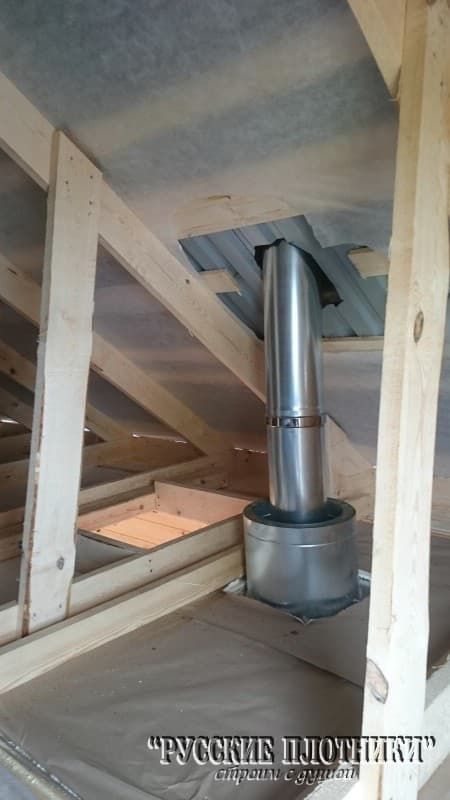

Участок прохода трубы через потолок

Если трубы, кроме кирпичных, не имеют слоя теплоизоляции, это расстояние увеличивается до 25–30 см.

При проходе трубы через кровлю нарушается целостность кровельного покрытия, паро- и гидроизоляции, а в случае утепленной кровли еще и утеплителя. Если не сделать качественной разделки вокруг дымохода, возникает большой риск проникновения влаги в подкровельное пространство, что приведет к намоканию утеплителя и потере его способности сохранять тепло. Кроме того, наличие влаги может вызвать процесс гниения стропильной системы, что потребует замены отдельных ее элементов.

Помимо всех перечисленных проблем, возникающих при неправильном устройстве проходки, может быть нарушена прочность стропильной системы, что создает риск обрушения всей конструкции крыши. Это может произойти, если при выводе дымохода из дома он упрется в коньковый брус или стропильную ногу. Это часто случается, когда конструкция выполняется в эксплуатируемом здании.

Вариант прохода кирпичной дымовой трубы через крышу

В зависимости от типа дымоходной трубы разделка устраивается несколькими способами. В случае с кирпичным дымоходом в кровле вырезается отверстие, которое больше размера трубы на 25 см по всем сторонам, если кровельный материал легковоспламеняемый. Если же кровля выполнена из металла, то зазор можно сделать минимальным. Главное — правильно выполнить разделку в месте прохода дымохода сквозь стропильную систему.

Проход трубы через черепицу

Здесь можно создать вокруг трубы дополнительную конструкцию из стропильных ног и обрешетки. Пространство между трубой и деревянными элементами заполняется негорючим теплоизолирующим материалом, в качестве которого чаще всего используется минеральная вата на основе стекловолокна. Естественно, все новые деревянные элементы должны быть обработаны антипиренами и антисептиками. Если дымоход упирается в коньковый брус, то в последнем делается выпиливание, а сам брус с обеих сторон устанавливается на вертикальные стойки.

На самой кровле делается специальный фартук из металла, который одним краем заводится на вертикальные плоскости дымохода на высоту до 30 см. А противоположный край должен быть подложен под кровельный материал в месте разреза. Но это для тех труб, которые далеко отстоят от конька. Если же дымоход располагается в непосредственной близости к коньку, то фартук заводится под коньковый элемент покрытия. На трубе фартук сначала заводится в ранее сделанную штробу, крепится планками и герметизируется влагостойким герметиком.

Иногда ширина дымохода параллельно коньку превышает 80 см. Это часто случается, когда в одной конструкции совмещены разные выводящие каналы — от камина, отопительного котла, газовой колонки, вентиляционной системы и прочего теплового оборудования. В этих случаях рекомендуется сделать на кровле так называемую разуклонку. Это подобие козырька, который защищает стык кровли и трубы от влаги со стороны конька, а также от скопления снега и дождевых потоков путем отведения их в стороны. Работа требует опыта и знаний, так что лучше ее поручить специалистам.

Устройство проходки готовыми элементами

Универсальный кровельный уплотнитель №1

Если осуществляется проход дымохода через крышу, а дымоотводящий канал выполнен из круглой керамической или металлической трубы, то лучше воспользоваться готовыми узлами проходки, которых в продаже великое множество.

Узел проходки может иметь различную форму:

• круглую;
• овальную;
• квадратную;
• прямоугольную.

Выбор того или иного варианта зависит:

• от типа кровельного покрытия;
• диаметра трубы дымохода;
• угла ската крыши;
• материала, из которого выполнено перекрытие здания;
• высоты подкровельного пространства.

Проходка заводского изготовления представляет собой конструкцию, состоящую из двух частей — металлического кольца и специальных элементов, называемых отбортовкой. Если в производстве проходки используется черный металл, то его толщина должна быть не менее 1 мм, а максимальная толщина — 3 мм. Кольцо имеет два контура, каждый из которых оснащен изоляционным слоем из базальтового полотна, что исключает риск возгорания от горячей трубы. Металл покрывается эмалью черного цвета, устойчивой к высоким температурам и способной выдерживать до +600 градусов.

Как осуществить проход дымохода

Встречаются узлы проходок, изготовленные из нержавеющей стали. Но цена таких конструкций узлов намного выше.

Универсальные узлы проходки представляют собой фланец из алюминия с силиконовой или резиновой гофрой конической формы. Они бывают нескольких типоразмеров, что удобно при выборе для конкретного диаметра дымоходной трубы. Верх гофры срезается под имеющийся диаметр трубы, после чего устройство просто натягивают на трубу. Фланец обрабатывается герметиком и крепится к кровле при помощи саморезов, что идут в комплекте.

В случае устройства кровли из материалов, не позволяющих прикрепить фланец саморезами непосредственно к кровельному покрытию, крепление производят в обрешетку более длинными саморезами или дюбелями, если основанием кровли служит железобетонная плита. Существуют узлы проходки, где фланец и гофра поставляются раздельно. В этом случае крепление производится специальными хомутами, которые плотно обжимают гофру вокруг дымоходной трубы.

Заключение

Независимо от того, какой вид проходки вы используете, следует соблюдать нормы и правила, регламентирующие величину отступов от стропильной системы в целях пожарной безопасности. А если вы решились устанавливать узел проходки своими руками, то сначала необходимо внимательно рассмотреть саму конструкцию и изучить рекомендации по ее монтажу.

Читайте далее:

Узел прохода дымохода через кровлю

Для того чтобы организовать правильные проходы через кровлю, например, для дымоходов и вентиляционных труб, существуют определенные технологии. Основной их задачей является сохранение тепло- и гидроизоляционных характеристик кровли.

Строительные  Нормы и Правила (СНиП) 41-01-2003 в главе об отоплении и вентиляции содержат базу нормативов по правилам постройки и месторасположению дымоходов. Информация о четких требованиях, касающихся размещения труб для отвода дыма на скатной кровле, в этом разделе отсутствует. Оговорена лишь высота трубы: она не должна быть ниже полуметра над уровнем конька (если сам дымоход находится на расстоянии меньше полутора метра от него). Если же данная труба располагается от конька на расстоянии больше полутора, но меньше 3-х метров, то она не должна быть ниже верхней точки кровли. В остальных вопросах лучше всего прислушаться к мнению профессионалов.

Инженеры по котельному оборудованию советуют располагать дымоходы максимально близко к коньку. Благодаря этому лишь малая часть трубы будет находиться в холодной зоне, а это поможет уменьшить количество конденсируемой влаги.

Кровельщики считают, что вывод дымохода лучше всего осуществлять через конек. Этот способ существенно упрощает организацию прохода кровли. Но в таком случае придется прорабатывать стропильную систему с разрывом верхней коньковой балки. А это невозможно в случае наличия мансарды.

Крайне нежелательным является расположение дымоходов возле мансардных окон во избежание попадания угарных газов в жилые помещения.

Также не рекомендуется организация прохода через кровлю в ендовах. Это значительно усложнит устройство гидроизоляции в этом месте и увеличит и без того высокую нагрузку на внешнее покрытие.

Учитывать подобные моменты нужно еще в период составления проекта дома, чтобы избежать вывода дымохода в тех местах, где этого лучше не делать. К сожалению, часто бывает наоборот, и расположение печи или отопительных котлов выбирается скорее из соображений внутреннего обустройства дома.

В итоге процесс правильного оформления прохода кровли заметно усложняется и может послужить причиной затягивания сроков сдачи объекта. Поэтому такие вопросы лучше решать заранее, не пренебрегая консультацией специалистов.

Самый непростой вопрос – это выполнение прохода через утепленную кровлю. Наличие правильно построенных паро-, гидро- и термоизоляционных слоев требует выполнения этих работ так, чтобы не ухудшить свойства этих конструкций. Основной проблемой является то, что большинство утеплителей кровли – это пожароопасные стекловолоконные вещества, прилегание которых к дымовой трубе является грубым нарушением пожарной безопасности.

Лучшим вариантом в данном случае будет выполнение отдельного для печной трубы короба, с зазором до 30 см по периметру. Свободное пространство нужно будет заполнить негорючим утеплителем, таким как каменная вата. Учитывая, что этот материал не боится влаги, в данном случае можно обойтись без гидроизоляции, которая также может прийти в негодность от соседства с горячей трубой.

Также есть вариант организации прохода кровли через карниз. В таком случае печь будет выступать отдельной пристройкой к дому. Положительным моментом этой конструкции является отсутствие необходимости обособления пирога изоляционных материалов. Недостатком выступает большая высота трубы, повергающейся таким образом сильным нагрузкам.

Обратившись в компанию «СК Про-Элит», вы можете быть уверены, что во время выполнения кровельных работ все технологии будут четко соблюдены. А крыша вашего дома прослужит без ремонта в течение длительного времени.

(503,6) Газоотводчики | UpCodes

// ФРАГМЕНТ КОДА

Жилой код 2021 Колорадо > 24 Топливный газ > G2427 (503) Вентиляция приборов > G2427.6 (503.6) Вентиляционные отверстия

Перейти к полной главе кода

G2427. 3.6.1 (503.6. 1) Материалы

Газовые вентиляционные отверстия типа B и BW должны быть перечислены в соответствии с UL 441. Вентиляционные отверстия для перечисленных комбинированных газовых и жидкотопливных приборов должны быть перечислены в соответствии с UL 641.

G2427.6.2 (503.6.2) Установка, Общие

Газоотводчики должны быть установлены в соответствии с инструкциями производителя.

G2427.6.3 (503.6.3) Производительность вентиляционного отверстия типа B-W

Производительность газоотводного устройства типа B-W должна быть не меньше, чем указанная производительность печи с вентилируемыми стенками, к которой он подключен.

G2427.6.4 (503.6.5) Заделки газоотводов

Газоотвод должен заканчиваться в соответствии с одним из следующих:

1. Газоотводы размером 12 дюймов (305 мм) или менее и 8 футов (2438 мм) от вертикальной стены или аналогичного препятствия должны заканчиваться над крышей в соответствии с рисунком G2427.6.4.
2. Газоотводные отверстия размером более 12 дюймов (305 мм) или расположенные на расстоянии менее 8 футов (2438 мм) от вертикальной стены или аналогичного препятствия должны заканчиваться не менее чем на 2 фута (610 мм) выше самой высокой точки, через которую они проходят. через крышу и не менее чем на 2 фута (610 мм) над любой частью здания в пределах 10 футов (3048 мм) по горизонтали.
3. Как указано для систем прямого выпуска в Разделе G2427.2.1.
4. Как указано для приборов со встроенными вентиляционными отверстиями в Разделе G2427.2.2.
5. Как указано для механических систем тяги в Разделе G2427.3.3.

Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.

РИСУНОК G2427.6.4 (503.6.5)

МЕСТА СОЕДИНЕНИЯ ДЛЯ ГАЗОВЫХОДОВ С ПЕРЕЧИСЛЕННЫМИ КОЛПАКАМИ РАЗМЕРОМ МЕНЬШЕ 12 ДЮЙМОВ ИЛИ
НЕ МЕНЕЕ 8 ФУТОВ ОТ ВЕРТИКАЛЬНОЙ СТЕНЫ



G2427.6.4.1 (503.6.5.1) Декоративные кожухи

Декоративные кожухи не должны устанавливаться на концах газоотводных отверстий, за исключением случаев, когда такие кожухи предназначены для использования с конкретной газоотводной системой и устанавливаются в соответствии с инструкциями изготовителя.

G2427.6.5 (503.6.6) Минимальная высота

Газоотвод типа B или L должен заканчиваться на высоте не менее 5 футов (1524 мм) по вертикали над самым верхним присоединенным вытяжным колпаком или дымоходом.

Газоотвод типа B-W должен заканчиваться на высоте не менее 12 футов (3658 мм) над дном стенной печи.

G2427.6.6 (503.6.7) Окончания крыши

Газоотводы должны проходить через обшивку крыши, крышный домкрат или кровельный коуш и заканчиваться перечисленным колпачком или перечисленным узлом крыши.

G2427.6.7 (503.6.8) Приточные воздухозаборники

Газоотводы должны заканчиваться не менее чем на 3 фута (914 мм) над любыми приточными воздухозаборниками, расположенными в пределах 10 футов (3048 мм).

G2427.6.8 (503.6.9) Проемы в наружных стенах

Газоотвод, проходящий через наружную стену, не должен заканчиваться рядом со стеной или ниже карнизов или парапетов, за исключением случаев, предусмотренных в разделах G2427.2.1 и G2427.3.3.

G2427.6.9 (503.6.10) Размер газоотводных отверстий

G2427.6.9.1 (503.6.10.1) Приборы категории I

Определение размеров систем вентиляции с естественной тягой, обслуживающих одно или несколько перечисленных устройств, оснащенных вытяжным колпаком, или устройств, перечисленных для использования с газоотводным устройством типа В, установленных на одном этаже здания, должно осуществляться в соответствии с одним из следующих методов.

:

1. Положения раздела G2428.
2. При определении размера отдельного газоотводного устройства для одного прибора, оснащенного вытяжным колпаком, эффективная площадь вентиляционного соединителя и газоотводного отверстия должна быть не менее площади выходного отверстия вытяжного колпака прибора и не более чем в семь раз больше тяги выходное отверстие капота.
3. Для определения размеров газоотводного отверстия, подсоединенного к двум приборам с вытяжными колпаками, эффективная площадь вентиляционного отверстия должна быть не менее площади выходного отверстия большего вытяжного колпака плюс 50 процентов площади выходного отверстия меньшего вытяжного колпака, но не более в семь раз меньше площадь выходного отверстия вытяжного колпака.
4. Утвержденные технические методы.

G2427.6.9.2 (503.6.10.2) Смещения вентиляционных отверстий

Вентиляционные отверстия типов B и L, размеры которых соответствуют пункту 2 или 3 раздела G2427.6.8.1, должны проходить в основном в вертикальном направлении со смещением, не превышающим 45 градусов. (0,79рад), за исключением того, что допускается использование вентиляционной системы со смещением не более чем на 60 градусов (1,04 рад). Горизонтальным считается любой угол, превышающий 45 градусов (0,79 рад) от вертикали. Общее горизонтальное расстояние вентиляционного отверстия плюс горизонтальный соединительный элемент вентиляционного отверстия, обслуживающий приборы, оборудованные вытяжным колпаком, не должно превышать 75 процентов высоты вентиляционного отверстия по вертикали.

G2427.6.9.3 (503.6.10.3) Приборы категорий II, III и IV

Размеры газовых вентиляционных отверстий для приборов категорий II, III и IV должны соответствовать инструкциям изготовителя прибора. Размер пластиковой трубы, указанный изготовителем прибора в качестве вентиляционного материала для приборов категорий II, III и IV, должен соответствовать инструкциям изготовителя.

Г2427.6.9.4 (503.6.10.4) Механическая тяга

Г2427.6.10 (503.6.12) Опора газоотводов

Г2427.6.11 (503. 6.13) Маркировка

В местах с наличием твердого и жидкого топлива широко используемые газоотводы должны быть постоянно идентифицированы этикеткой, прикрепленной к стене или потолку в точке, где вентиляционный патрубок входит в газоотвод. Определение того, где существуют такие места, должно производиться должностным лицом кодекса. На этикетке должно быть написано:

«Этот газоотвод предназначен для приборов, сжигающих газ. Не подсоединяйте к приборам или мусоросжигательным установкам, работающим на твердом или жидком топливе».

G2427.6.12 (503.6.14) Проходы крепежных деталей

Винты, заклепки и другие крепежные детали не должны проникать во внутреннюю стенку двустенных газоотводных отверстий, за исключением переходов от выхода вытяжного колпака прибора, воротника дымохода или одиночного -настенный металлический соединитель к двухстенному вентиляционному отверстию.

Установка солнечных батарей вокруг дымоходов, световых люков и вентиляционных отверстий

Нет ничего, что установщики солнечных батарей любят больше, чем выходящую на юг крышу в хорошем состоянии без каких-либо препятствий. Однако для большинства солнечных установок это скорее фантастика, чем реальность. Это связано с тем, что на многих крышах есть препятствия, поэтому установка солнечных систем вокруг дымоходов, световых люков и вентиляционных отверстий может быть сложной задачей проектирования.

Так как же солнечные батареи устанавливаются вокруг дымоходов, световых люков и вентиляционных отверстий? Можно ли установить солнечные панели вокруг этих препятствий на крыше? Давай выясним!

Установка солнечных панелей вокруг дымоходов

Дымоходы являются одним из наиболее распространенных препятствий на крыше при установке солнечных панелей. Они также могут быть одним из наиболее сложных препятствий на крыше.

Поскольку дымоходы обычно являются громоздкими объектами, они могут занимать много места. Это означает, что солнечные панели необходимо будет установить по периметру дымохода, соблюдая при этом разумное расстояние. Установка солнечных панелей прямо напротив дымохода не рекомендуется, так как это может уменьшить зазор, необходимый для обслуживания дымохода, и может привести к накоплению отложений на солнечных панелях, особенно рядом с кирпичными дымоходами.

Дымоходы могут быть не только громоздкими, но и довольно высокими. Это представляет проблему при рассмотрении затенения солнечных панелей. Поскольку солнце смещается в течение дня и года, важно учитывать путь, по которому пойдет тень дымохода. Если эта тень падает на одну или несколько солнечных панелей, это может сильно повлиять на выработку солнечной энергии.

К счастью, негативное воздействие затенения можно значительно уменьшить с помощью солнечных оптимизаторов. Солнечные оптимизаторы — это тип солнечного инвертора, который берет мощность постоянного тока, вырабатываемую каждой отдельной солнечной панелью, и отправляет ее на основной инвертор. Используя солнечные оптимизаторы, эффекты затенения могут быть изолированы только от отдельных солнечных панелей, а не от всей цепочки солнечных панелей.

Чтобы узнать больше о различных типах солнечных инверторов, посетите наш блог на эту тему.

Калькулятор солнечной энергии

Установка солнечных панелей вокруг мансардных окон

Мансардные окна — еще одно распространенное препятствие на крыше, с которым приходится работать монтажникам солнечных батарей. Мансардные окна могут быть разных форм и размеров, а также ориентации и размещения на крыше.

Хорошей новостью является то, что мансардные окна представляют очень небольшой риск затенения, так как они часто встроены в крышу. Но даже если они не полностью заподлицо с крышей, световые люки обычно не затеняют солнечные панели.

Большая проблема с световыми люками заключается в установке солнечных батарей вокруг расположения мансардных окон. Если на крыше есть только один световой люк, вокруг него можно легко установить стеллажи и солнечные батареи. Но если несколько световых люков установлены на разных расстояниях и в разных ориентациях, установка стеллажей и солнечных панелей может оказаться сложной или невозможной.

К счастью, солнечные панели являются модульными и могут быть размещены в разных местах и ​​в разных направлениях на крыше. Солнечные стеллажи можно урезать, чтобы они подходили к ограниченным пространствам, а систему солнечных панелей в целом можно разместить в нескольких местах на крыше.

Хотите знать, можем ли мы установить солнечные панели вокруг ваших мансардных окон? Свяжитесь с Green Ridge Solar сегодня, чтобы узнать, как мы можем помочь.

Установка солнечных панелей вокруг вентиляционных отверстий

Вентиляционные отверстия являются одним из самых разнообразных и многочисленных типов препятствий на крыше, которые могут мешать установке солнечных панелей. Различные вентиляционные отверстия на крыше могут выполнять разные функции, например, вентиляционные отверстия для сантехники, сушилок, ванных комнат или чердака.

Когда дело доходит до установки солнечных панелей вокруг вентиляционных отверстий, необходимо учитывать несколько моментов. Прежде всего, какой тип вентиляции присутствует. В зависимости от типа вентиляционного отверстия солнечные панели могут быть установлены над вентиляционным отверстием, вентиляционное отверстие может быть отведено в сторону, или его необходимо избегать.

Для вентиляционных отверстий, служащих вытяжкой для сушилок, ванных комнат и чердаков, над ними нельзя устанавливать солнечные батареи. Эти вентиляционные отверстия не должны закрываться солнечными панелями, что может усложнить установку солнечных панелей.

К счастью, как объяснялось выше, солнечные панели являются модульными и могут быть размещены в разных местах и ​​в разных направлениях на крыше. Солнечные стеллажи можно урезать, чтобы они подходили к ограниченным пространствам, а систему солнечных панелей в целом можно разместить в нескольких местах вдоль крыши для размещения вентиляционных отверстий.

Другие вентиляционные отверстия, такие как водопроводные вентиляционные отверстия, могут быть установлены над солнечными панелями или иметь расширение под ними и вокруг них. Эти вентиляционные отверстия обычно не вызывают проблем при установке солнечных панелей.

Не уверены, какие типы вентиляционных отверстий у вас есть на крыше и подходят ли они для солнечной энергии? Свяжитесь с Green Ridge Solar, чтобы получить дополнительную информацию о вентиляционных отверстиях и установке солнечных панелей на крыше.
