Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.


Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.


Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.


Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

  • если больше 200мм, то правильный размер 1,0х1,0м;
  • если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка



Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

  • она должна быть не меньше 50 см в ширину;
  • при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
  • ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

  • кирпич;
  • лист нержавейки с базальтовым картоном;
  • плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

  • квадратный,
  • круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

  • Проходной узел пройден не сэндвичем, а одностенной трубой.
  • Сам короб набивают песком или землей,а не керамзитом или минватой.
  • Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.


Прежде чем начать установку, необходимо выполнить следующие работы:

  • Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
  • Обшить изнутри проход плитами минерита.
  • Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению.

Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
  • Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
  • Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом.
    Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
  • Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
  • Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
  • Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.


После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.


Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.


Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.


При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

  • На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
  • Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.


Здесь разделка проводится в три этапа:

  • Подготовка места.
  • Установка защитного короба.
  • Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

  • для подбора нужно воспользоваться строительным отвесом;
  • чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

  • прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
  • монтаж сэндвич-трубы в месте проводки;
  • установка короба;
  • крепление металлической пластины;
  • теплоизоляция;
  • фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

  • торцы покрываются термоизоляционным материалом;
  • в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
  • аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
  • закрепляем сборку при помощи саморезов или других крепежей;
  • выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
  • при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.


  • Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
  • Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
  • Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Как сделать проход трубы через потолок изолированным и безопасным

Традиционно в русской бане устанавливают металлические печи для нормальной работы которых необходимо правильно спланировать и установить потолочно проходной узел для функционирования дымохода. Принцип устройства будет зависеть от степени готовности потолка, а также от того, куда нужно вывести трубу — в мансарду или чердак, через кровлю или на второй этаж. За уровень соблюдение норм в отношении противопожарной безопасности при проходе трубы через перекрытия потолка и крыши отвечает распушка печной трубы в помещении бани.

Как обустроить проходное отверстие в помещении бани или сауны

Обустроить проход трубы через потолок в бане необходимо для установки нормально функционирующей и главное безопасной дымоходной системы. Пропустить этот этап нельзя, так как только в специально обустроенное проходное отверстие станет возможной установка трубы-перехода от патрубка в самой конструкции печи.

Отверстие в каменной стене должно располагаться строго напротив патрубка. Только в этом случае получится исключить образование перекосов во время установки переходной патрубок. Прежде правильно обустроить отверстие, выполняется разделка потолка с соблюдением алгоритма работ, описанного ниже.

Усилить отверстие можно с помощью накладных пластин со сквозными отверстиями. Правильно, чтобы труба была направлена в вертикальном положении.

Что касается пластин, то их можно изготовить своими руками из готового железного листа нужной толщины.

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

  1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
  2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
  3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
  4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
  5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Подготовка и монтаж проходки потолка

Убедившись в том, что установить трубу удалось в правильном вертикальном положении, переходят к завершающей операции. Образовавшиеся в проходном узле пустоты плотно заполняют материалом для теплоизоляции — все той же базальтовой ватой (лучший вариант, когда необходимо устроить надежный противопожарный узел ППУ), либо используют керамзит.

Как вариант стоит рассмотреть и песок для заполнения пустот, но с пониманием того, что в отношении теплоизоляционных свойств он заметно уступает базальтовой вате и керамзиту. Кроме того по мере использования песчинки постепенно будут осыпаться вниз через щели, проникая в печь и засоряя ее изнутри.

Последующий алгоритм действий будет зависеть от варианта вывода дымохода. Возможны несколько способов реализации: установка трубы через крышу или дымоход в бане, на второй этаж или помещение мансарды. Основная разница между способами в принципе финишной отделки. Так, если вывод дымохода изначально выполнялся на чердак или крышу, то устройство прохода вышеперечисленными действиями можно считать законченным.

Если нужно провести трубу через потолок в мансарду или на второй этаж, то нужно будет позаботиться об эстетической составляющей — замаскировать трубу защитным металлическим экраном, закрепленным на полу с помощью саморезов. Только после этого имеет смысл переходить к следующему этапу — выводу трубы через основание потолка второго этажа, а затем и крыши через мансарду или чердачное помещение.

Устройство прохода трубы без использования заводского ППУ

Вывести дымоход наружу можно и без специальной проходной конструкции. В этом случае обязательным будет изоляция краев отверстий материалом, невосприимчивым к высоким температурами. Если следовать рекомендациям в отношении соблюдения пожарных норм, то расстояние от трубы до воспламеняющихся материалов не должно быть менее 36 см.

Изготовление ППУ своими руками: особенности процесса

Важно не забывать о том, что монтаж дымохода не должен противостоять движению трубы, которая в бане под воздействием высоких температур будет расширяться, требуя дополнительного пространства.

Со стороны потолка труба обязательно защищается негорючим материалом, а со стороны второго этажа или чердака наполняется теплоизолятором, устойчивым к высоким температурам. Наиболее доступный вариант — керамзит. Лучше него с пожароизоляцией справится только базальтовая вата с температурой плавления до 1000 градусов и дополнительным фольгированным слоем.

Особенности прохода для кирпичного дымохода

Среди материалов, способных продолжительное время сохранять температуру, поддерживая комфортный микроклимат в помещении, кирпич справедливо занимает одну из лидирующих позиций. Когда необходимо правильно оборудовать проход трубы для кирпичной печи, главное, на чем стоит сосредоточить внимание — это устройство специальной проходки для утолщения стены дымохода в зоне контакта с потолком.

Если изготовить проходку не представляется возможным, то в поверхности потолочного основания готовят отверстие с диаметром, чуть больше диаметра дымовой трубы, далее следуя по ранее описанном алгоритму для устройства проходки круглой печи через потолок:

  • устраивают защиту для крае из металлических полос или минерита;
  • обшивают вход со стороны жилого помещения металлическим листом;
  • заполняют пустоты в зоне чердака или второго этажа теплоизоляционным, устойчивым к высоким температурам материалом;
  • маскируют разделку со стороны чердака или второго этажа металлическим листом.

При такой схеме устройства прохода, можно быть уверенными в том, что кирпичная труба надежно изолирована и сохранила эстетическую составляющую.

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность. Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли.

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Установка дымохода в бане через потолок и крышу

В одной из прошлых статей про бани в старину упоминался такой факт, что эти деревянные постройки всегда размещали около воды и подальше от жилых домов. Это в первую очередь было связано с тем, что они часто горели. Отсутствие как таковой дымовой трубы и соломенная крыша — в этом крылась причина возникновения пожаров.

В настоящее время технологии возведения бань ушли вперед, применяется очень много современных строительных материалов, вот только гореть они не стали реже. Это результат неумелой эксплуатации печей (топим пока уши в трубочку не начнут сворачиваться) и ошибочного устройства дымохода.
Про первую причину можно сказать так — нужно соизмерять свои желания со своими возможностями (правильный подбор печи) и просто соблюдать культуру приготовления бани.

Но все же, чаще всего возгорание или задымление происходит по причине неправильного дымоотведения. Для чего нужен дымоход, из каких частей он состоит и общие правила его установки были рассказаны вот в этой статье.

1

Сейчас же более подробно рассмотрим наиболее проблематичный участок дымоходной системы — место где он проходит сквозь потолок.

Часть канала проходящего через перекрытия принято называть разделкой. Она может быть потолочной и кровельной.

Потолочная разделка

Ее еще называют потолочно-проходной узел (ППУ).

Как бы не противились ценители настоящей русской бани печей из металла, нужно признать, что в настоящее время подавляющее большинство приобретают именно такие приборы. А они в свою очередь, за редким исключением, снабжаются железными дымоходами. Поэтому будем разбираться в устройстве разделки на примере представленных данных.

Итак, печь выбрана и водружена на полагающееся только ей место. При этом учтено, что на пути предполагаемого дымохода не встанет потолочная балка или стропильная нога крыши. Дальнейшие работы зависят от готовности потолка.

В этом случае возможно два варианта:

— перекрытие делается при уже установленном дымоходе,
— труба ставится, когда уже готов черновой или чистовой потолок.

2

В первом случае несколько проще устроить разделку, не нужно ни чего подгонять или переносить. Но такой вариант скорее исключение, гораздо чаще установка печи осуществляется уже после того как перекрытия готовы.

В этом случае определяется как можно точнее где должен пройти канал, затем это место выпиливается в размер разделки.
Заводское ее исполнение — это готовый короб из полированной нержавейки. Марка стали и толщина изделия у разных производителей неодинакова.  Приобретать ее лучше сразу вместе с другими элементами дымохода.

3

Инструмент и составные части д/канала на месте, приступаем к работе. С помощью отвеса определяем точку — центр канала на потолке: нить прижимаем к потолочной доске, а грузик должен зафиксироваться по середине  выходного патрубка печи. Далее, берем короб разделки, переворачиваем и приставляем. Совместив его центр с отмеченной точкой, размечаем контур для выпиливания.

Выбрать место под проходной узел можно разными способами, но мы поступаем так — дрелью сверлим отверстие в потолке, а дальше лобзиком производим аккуратный выпил.

Сухие цифры взятые из устаревшего СНиПа, разработанного еще в СССР, нам говорят, что по пожарным нормативам расстояние между горючим материалом, т.е. деревом или воспламеняющимся утеплителем и наружной стенки дымохода должно быть не менее 37см. Современные разделки предполагают это расстояние сократить до 13-26см, при условии применения утепленной трубы. Многие опасаясь, что этого недостаточно увеличивают это расстояние или дополнительно изолируют, заменяя (дополняя) узел листами минерита, магнезита или другими устойчивыми к нагреву материалами.

Отверстие нужного размера готово, далее, примерив короб и убедившись что все как надо, приступаем непосредственно к монтажу. Собрав первую часть д/канала, в том числе элемент с шибером, надеваем на него разделку, после чего на переходной элемент закрепляем сэндвич-трубу, которая проходит через потолок и выходит на чердак.

4

Затем края короба прилегающего к вагонке изолируем картоном на основе асбеста или базальта и закрепляем его к потолку на саморезы с п/ш.

5

Дальнейшие работы ведем уже на чердаке, задача не допустить нагрев дерева от стенок трубы. Для этого пространство снаружи короба и внутри необходимо заполнить материалом имеющим низкую теплопроводность и не способным возгораться. В качестве него применяют песок, керамзит, базальтовую вату, вермикулит и минерит.

6

Несколько рекомендаций:

— разделка, вне зависимости от толщины перекрытия, должна возвышаться над ним не менее чем на 10см,

— если ППУ будет заполняться изол. материалом, то производить крепление двух элементов дымохода здесь не допустимо,

— стык над потолком двух участком канала не ниже 30 см.

Проход через кровлю

Температура в этой части дымохода несколько ниже, чем в ППУ, поэтому требования к ее изоляции не так суровы. Но опять же, вырез отверстия, установка следующего колена трубы и изоляция от осадков заставит потратить немало времени.

Обрешетку крыши обрезаем лобзиком, после чего, отметив центр прохождения д/канала отвесом, вырезаем в кровельном материале отверстие немного больше чем диаметр дымохода. Ставим следующий участок трубы, не забывая промазать стык термостойким герметиком, и выводим ее на кровлю. Сэндвич может пройти крышу как через специальную кровельную разделку, так и без нее.

7

В первом варианте покупается готовая конструкция, имеющая разные углы наклона. Она будет уместна при устройстве комнаты на втором этаже или просто утеплении кровли.

Во втором — ее не только не ставят, а даже не изолируют трубу. Хотя фольгированный материал или этот же базальтовый утеплитель будет не лишним.

Главная беда таких мест — это протечка воды, поэтому следует ответственно провести работы по гидроизоляции. Опять же, для этого можно использовать элемент из магазина, т.к. называемый мастер-флешь или, если вы не ищите легких путей или привыкли делать все сами, изготовить его из листа оцинковки с применением кровельного герметика.

8

Ну и в заключение хочется сказать, что выполнив все по правилам не стоит забывать про регулярную проверку всех элементов данной системы. И чем старше становится возраст дымохода, тем пристальнее нужно за ним следить.



Как пройти потолок в бане пожаробезопасно: монтаж ППУ-Н от Феррум | Баня на 5+

Как смонтировать ППУ-Н от завода Феррум

В одной из предыдущих статей я рассказывал о ППУ-Н, как о готовом варианте пожаробезопасного прохода перекрытия в бане. Да, можно сделать похожую конструкцию самостоятельно, для этого нам потребуются металлический ППУ и минерит, а можно приобрести готовый ППУ-Н и установить его в потолке бани.

Но и он требует грамотного подхода к монтажу!

Напоминаю, что монтаж печей и дымоходов следует поручать квалифицированным специалистам, которые знают все нормы и правила и имеют опыт монтажа в различных условиях! Проход перекрытия - очень важный узел, из-за неправильного устройства которого часто горят бани!
Схема ППУ-Н

Короб ППУ-Н имеет внешний размер 370*370 мм. Для того, чтобы его смонтировать, нужно подготовить в перекрытии квадратное отверстие размером 400*400 мм.

Размеры ППУ-Н
Размер отверстия может отличаться в ту и в другую сторону. Как минимум оно может быть 380-385 мм - это для установки без зазора (вплотную к защищённым конструкциям перекрытия). Как максимум оно может быть 440 мм, что равно расстоянию между отверстиями для монтажа ППУ
Отверстие под ППУ закончено отделкой

Отверстие в перекрытии должно быть закончено отделкой, т.е. должна быть сделана пароизоляция (фольга на бумаге), сделана обрешётка под вагонку и сама вагонка.

Далее всё отверстие обшиваем керамическим волокном, заворачивая его на вагонку со стороны парной и на деревянные конструкции сверху перекрытия.

Керамическое волокно делает примыкание к потолку герметичным
Заворот в парной нужен для того, чтобы уплотнить примыкание ППУ к потолку - щель между ППУ и вагонкой будет "заполнена" керамическим волокном, и пар из парной не будет проходить внутрь перекрытия.

Что касается использования керамического волокна, то я уже не единожды рассказывал о его преимуществах. Этот материал способен выдерживать прямой огонь из газовой горелки! А это значит, что он поможет сделать пожаробезопасный проход перекрытия!

После этого можно устанавливать ППУ-Н в подготовленный проём.

Зазор между коробом из минерита и керамическим волокном

В итоге у нас получился достаточно большой (даже излишне большой) воздушный зазор между минеритом и керамическим волокном. То есть минерит имеет по воздушному зазору с каждой из своих сторон! И если он будет нагреваться, то у него есть все возможности охладиться!

Зазор между сэндвичем и отверстием в ППУ

Осталось разобраться с заполнением и герметизацией ППУ внутри. Сам производитель не рекомендует забивать ППУ-Н внутри изоляцией. Связано это с тем, что дымоход сэндвич должен охлаждаться, а забивка будет этому мешать. Но мы ведь должны изолировать этот узел, чтобы пар и тепло не проходили из парилки на чердак (или второй этаж).

Вырезаем квадрат из керамического волокнаВ нём вырезаем отверстие под дымоход (чуть меньше диаметром)"Натягиваем" на установленный в ППУ дымоход, закрывая щельЗаполняем базальтовой ватой для проходных узлов на 1/4-1/3

Для этого можно вырезать квадрат по внутренним размерам ППУ из базальтового картона или керамического волокна. Установить сэндвич и установить подготовленную прокладку внутрь ППУ. Если сделать отверстие в прокладке меньше, чем диаметр сэндвича, то она хорошо уплотнит это примыкание, и мы получим хорошую газоплотность узла!

Далее забиваем на 1/4-1/3 ППУ базальтовой ватой для проходных узлов и готово! Я снял подробное видео про устройство прохода перекрытия!

Ставьте 👍 и подписывайтесь на канал! Спасибо, всего Вам доброго!

Другие мои статьи:

Самый пожаробезопасный проход перекрытия
Забор из камня без цемента. Как я сложил 60 тонн камня вручную в красивый и вечный забор

требования, типы и монтаж своими руками

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

  • от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
  • керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Основные правила обустройства конструкции

Соблюдая нехитрые инструкции, можно собрать безопасный и нормально функционирующий дымоход. Однако, если отступить от приведенных ниже инструкций, конструкция может не только стать неэффективной, а еще и опасной в плане возгораний.

  • Общая высота сооружения не должна быть менее 5 метров от источника тепла до оголовка трубы.
  • Не допускается использование труб меньшего диаметра, чем выходное отверстие патрубка печки.
  • Высота, на которую труба поднимается над кровлей, должна превышать высоту конька на 50 сантиметров. Если дымоход располагается на скате крыши, то расстояние, выше которого она должна возвышаться на полметра, рассчитывается, исходя из следующей схемы:

  • Если устройство имеет высоту над основанием более полутора метров, его необходимо укреплять растяжками.
  • Соединения элементов конструкции не должны совпасть с проходами через кровлю или перекрытие.
  • Длина горизонтальных или наклонных участков дымохода не должна превышать один метр. Это необходимо, чтобы исключить засорение труб сажей, а так же, для обеспечения наилучшего соотношения силы тяги и КПД печи.
  • Если материал кровли горюч, то необходимо оснастить трубу искроуловителем, изготовленным из сетки, с ячейками не крупнее 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность сооружаемого устройства будет соответствовать всем необходимым стандартам и нормам.

Также о других важных параметрах, которые необходимо учесть при создании дымохода, можно прочитать здесь.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

  • кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
  • металл;
  • керамика;
  • стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

  1. аустенитная AISI 310 и 310S;
  2. аустенитная AISI 316 T L;
  3. аустенитная AISI 321;
  4. аустенитная AISI 304;
  5. с добавлением марганца AISI 201-202;
  6. ферритная AISI 409;
  7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Крышная разделка прямоугольных труб

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Разделка прямоугольных труб из кирпича или блоков

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Штробление паза под планку примыкания

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Удаление пыли веником и водой

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Установка планки примыкания на трубу

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Крепление нижней планки примыкания

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Крепление боковых планок примыкания

Герметизируют все стыки между планками и трубой.

Герметизация стыков

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Крепление галстук и подгибка желоба

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Крепление фартуков поверх кровельного покрытия

Проходной узел: устройство и габариты короба

Есть несколько названий для короба, который устанавливается в просвет вырезанного в потолке отверстия: это и «проходной узел», и «разделочный короб» и «разделка потолка», и ППУ (потолочный проходной узел).

Что он собой представляет? Если совсем просто, то это коробка с теплоизолирующим материалом, которая должна держаться в вырезанном вами отверстии, а также держать ровно по центру дымоходную трубу.

Короб для прохода дымохода через потолок для установки печи в парной

Помимо этого есть еще отделка самого отверстия, которое очень желательно укрепить материалом, выдерживающим большие температуры, не возгорающимся и с низкой теплопередачей. Ниже мы поговорим о конкретных материалах, но задачи, которые должны быть ими решены, именно такие.

Проходной узел делается из металла. В частности, это может быть нержавеющая сталь. Во всяком случае та часть, которая видна из парной, обычно делается из нержавейки. В продаже можно найти короба и целиком из нержавейки, и целиком из оцинкованной стали, и их комбинации.

Различаются короба размерами. Причем не только самого короба, но и внутреннего отверстия, через которое должен пройти дымоход. Диаметр варьируется от 115 до 300 мм.

Что касается внешних габаритов, то каждый толкует ГОСТ на свой лад. Мы уже с вами поняли, почему так происходит – одни считают, что короб со стороной 1 метр соответствует ГОСТу, другие, что и 26 см + диаметр трубы – вполне достаточно. И все это – с опорой на технические нормативы.

ВАЖНО! При имеющемся разночтении опираться приходится на здравый смысл.

Что является главным ограничением при прохождении потолка? Потолочные балки, если потолок подшивной. Если размеры короба будут больше расстояния между балками, придется резать балку и вставлять поперечину в другом месте. Это скажется на несущей способности данной балки. Именно поэтому стараются вписать короб между существующими балками без дополнительных трат сил и времени.

Потолок в бане и дымоход. Фото СтройДом

Конечно, если бы положение печи было продумано еще на стадии проектирования, то можно было бы и балки расположить так, чтобы ППУ прошел между ними. Следовательно, и размер ППУ нужно было бы продумывать заранее.

А с другой стороны, сейчас есть материалы с низкой теплопередачей, способные вынести нагрев до 1000-1100 градусов. Если их использовать, то нет нужды в вырезании большого куска потолка. Посмотрите для примера ролик, в котором показано тестовое испытание плиты из силиката кальция. Мы посмотрели потом технические характеристики этого огнеупора – они просто отличные! Полюбопытствуйте сами (мы не рекламируем и не продаем).

А пока суммируем данные. У нас получилось, что согласно СНиП и прочим нормативам есть следующие варианты:

  • радиус керамической трубы + изоляция + 13 см;
  • радиус керамической трубы + 25 см;
  • радиус трубы + 38 см;
  • радиус трубы + 50 см.

ВНИМАНИЕ! Нет данных для стальных труб в первых двух случаях.

Что касается устройства, то тут все просто: металлический короб имеет высоту потолочного перекрытия, а сверху и снизу закрывается крышками с отверстиями под диаметр трубы. Крышки больше размеров короба.

Сам короб по всем поверхностям снаружи обкладывается теплоизолятором – минеритом или базальтовым картоном. Внутрь короба насыпается керамзит или укладывается базальтовая вата. Это стандартный вариант, так делается чаще всего. Но в ролике вы видели, что можно обойтись плитой из силиката кальция и изолировать ею трубу в бане от потолка.

Выполнение разделки

При желании покупную конструкцию можно заменить на сделанную своими руками по следующей инструкции:

  1. Отверстие перекрывается предварительно вырезанным элементом из листа нержавеющей стали;
  2. По центру выпиливаем круглый проход, диаметр которого на 12 миллиметра больше самой трубы;
  3. выпиливаем в потолочном перекрытии аналогичный по своей форме и размерам проём;
  4. С каждого края проход заделывается базальтовым волокном;
  5. Для дополнительной защиты теплоизоляционного слоя он закрывается стальными полосками;
  6. В процессе сборки закрепляем первое колено на печи и дополняем конструкцию листом нержавеющей стали;
  7. Данный участок системы должен иметь вертикальное расположение. Производим закрепление элемента на чердачном помещении;
  8. Производим закрепление специальной пластины и в образовавшемся между ней и потолком пространстве укладываем слой теплоизоляционного материала;
  9. Закрепляем пластину саморезами;
  10. Производим утепление прохода.

Качественно проведённая изоляция потолочного перекрытия, с установкой и закреплением сразу нескольких стальных листов

Важно чтобы дымоход был хорошо утеплён – это не позволит скапливаться и образовываться на его внутренней поверхности конденсату

Изоляция производится на всю толщину потолочного перекрытия

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Варианты и особенности наружной отделки

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимальное дымоудаление и предотвратить образование конденсата, внешнюю часть трубы нужно утеплить, а утеплительные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с оформлением кровли, и она позволит сделать дымовыводящую конструкцию полноценным декоративным элементом.

Вариантов отделки существует очень много, можно назвать самые актуальные из них:

Штукатурка. Это простое решение, которое позволяет защитить трубу от холода и обеспечить ей приятный вид. По желанию владельца дома, в штукатурный раствор добавляется минеральная крошка, что позволяет придать готовой облицовке красивую рельефную структуру.

Декоративный кирпич. Это ещё одно распространённое решение, которое широко применяется в отделке кирпичных зданий. Такая отделка дымохода камина позволяет сохранить температуру в трубе, служит она очень долго и не разрушается даже от очень сильного нагрева. Искусственный или натуральный камень

Каменный дымоход смотрится очень солидно и стильно, он привлекает внимание к кровле и отлично выполняет свои функции. Это практически вечный облицовочный материал, который позволит сделать систему дымоудаления более надёжной

Отделка дымохода профнастилом. Интересно смотрится вариант, при котором дымовыводящий канал оформляется так же, как сама кровля. Отделка дымохода металлопрофилем – достаточно прочный и долговечный вариант, такая облицовка устанавливается на металлический каркас и надёжно закрывает утеплительный материал.

Это только некоторые варианты внешней облицовки, которые помогут сделать дымоход красивым и очень заметным. Обычную трубу можно превратить в настоящее украшение дома.

Отделка дымохода металлическим профилем снаружи

Отделка дымохода на крыше профнастилом – один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, снабжённый антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных колебаний, а монтаж такой облицовки не занимает много времени. Однако это холодный материал, поэтому дымоход придётся обязательно утеплять.

Отделка дымохода металлопрофилем проводится после сооружения металлического каркаса. Металлические листы на него устанавливаются внахлёст, чтобы обеспечить максимально прочное соединение. Чтобы листы располагались ровно, при их креплении используют строительный уровень.

Металлопрофиль прикрепляется саморезами, эту работу удобнее проводить с помощью шуруповерта. Между металлическим листом и дымовыводящей трубой располагается слой негорючего утеплителя.

Отделка дымохода внутри здания

Камин или печь обычно монтируются в гостиной или рабочем кабинете, поэтому возникает необходимость провести дымовыводящие пути через второй этаж и помещение чердака или мансарды. Отделка дымохода внутри дома может быть очень разнообразной по внешнему облику, но в любом случае она устанавливается на общую основу. Внутренняя отделка дымохода проводится следующим образом:

  1. Для облицовки дымохода вокруг него сооружается каркас из металлопрофиля, который обшивают специальными гипсокартонными листами. Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
  2. Каркас утепляется: вокруг дымохода укладывается слой минеральной ваты или других негорючих утеплительных материалов.
  3. Гладкие гипсокартонные листы отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично встроить его в пространство комнаты, и выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымоходных путей может иметь самую разнообразную расцветку, поэтому её можно выбрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать опасность возгорания

Это особенно важно в деревянном доме: стены, находящиеся вблизи дымохода, а особенно всех участков изгиба, должны обязательно обрабатываться антипиренами

Внешняя и внутренняя отделка дымохода позволят превратить его в полноценный декоративный элемент: выбор материалов зависит от особенностей оформления здания и от финансовых возможностей владельца. Самостоятельная установка облицовки позволит значительно сэкономить, но она должна проводиться со строгим соблюдением всех технологических требований.

Требуется включить JavaScript или обновить плеер!

Как изолировать трубу от потолка

А вот это интересный вопрос. В одном из роликов говорится, что максимальная температура, до которой может, но не должен нагреваться дымоходный канал, составляет 700 градусов. А так как большинство делает металлические трубы, то по правилам сначала идет монотруба, потом, ближе к потолку, она переходит в сэндвич. То есть в парилке у нас будет ничем не защищенная монотруба – тонкий слой металла, отделяющий от раскаленных газов. А это мощное и жесткое ИК-излучение.

Мы можем рассмотреть задачу изолировать трубу в бане от потолка двояко – и вниз, и вверх. Вниз обычно делается не столько изоляция, сколько приспособление, отбирающее тепло, которое в буквальном смысле «улетает в трубу».

Тут есть два варианта – можно повесить на трубу теплообменник, который будет нагревать воду. А можно повесить сетку с камнями, которая будет забирать тепло на себя и удерживать его дольше, чем металл.

Если рассматривать такие приспособления как изоляцию в частности, то они свою функцию будут выполнять – их температура окажется существенно ниже – вода нагревается до 100 градусов, камни могут удержать и большую температуру, но ниже, чем у газов в трубе.

Что же касается трубы выше потолка, то есть, проходящей через подкровельное пространство и кровлю, то там нужно проявить больше заботы именно об изоляции.

СОВЕТ! Не пренебрегайте противопожарными пропитками для дерева, на чердаке бани они уместны вполне, и способны уберечь ее от возгорания.

Изолировать трубу выше потолка можно коробом из силиката кальция с воздушной прослойкой между трубой и коробом для лучшего охлаждения первой.

Второй вариант – использовать суперсилику. Это керамическое волокно, которое можно купить в виде полотна или мата. Обвернутая им труба станет на ощупь просто теплой. Помимо трубы суперсиликой можно защитить все горючие поверхности в непосредственной близости от дымохода.

Нам даже пришло на ум, что керамическое волокно куда лучше, чем обычная набивка сэндвичей, которая теряет свойства теплоизолятора при образовании внутри конденсата, а со временем оседает и превращается в труху (теряя связующие вещества). А самое неприятное, сэндвич склонен выгорать при частой неправильной топке, что делает такую трубу опасной.

Другими словами, можно попробовать либо вовсе не брать сэндвич, а ограничиться изоляцией суперсиликой, либо заменить этим материалом минвату внутри сэндвича.

Подготовка и монтаж

Предварительные работы заключаются в выпиливании квадрата в потолке или стене, в зависимости от будущего расположения. Размеры зависят от выбранных составляющих и конструкции, зачастую это 0,5 или 1 метр. Проход обшивается плитами минерита изнутри, после чего отверстие еще раз подгоняется под размер.

Предметы на крыше, которые могут легко воспламениться, тщательно герметизируют, для этого понадобятся негорючие материалы, с ними хозяину будет легче работать. Древесину можно покрыть предварительно специально разработанными составами, но полностью полагаться на термостойкую краску не стоит.

Выбор места размещения

К этому моменту также стоит подойти ответственно, если стропила находится очень близко от планируемого месторасположения конструкции, не будет лишним сделать дополнительный короб и обшить его негорючим материалом.

Большинство специалистов обращают внимание на проверку несущей способности при выборе места для монтажа, ведь перекрытие должно выдержать нагрузку. При возникновении сомнений этот участок можно усилить, для этого конструируют раму из бруса, но поперечины этого приспособления должны быть зафиксированы надежно.

Инструменты и материалы

Если рассматривать алгоритм действий с перекрытием из дерева, что бывает достаточно часто, то из строительных принадлежностей может понадобиться:

  1. Молоток.
  2. Эллектролобзик.
  3. Отвертка.
  4. Шуруповерт.
  5. Перчатки.

В зависимости от выбранной конструкции список следует пополнить набором ключей, соединения могут быть на разных скрутках, в некоторых ситуациях хомут под крест легче закрутить плоскогубцами.

Материалы получится выбрать достаточно легко, ведь на рынке довольно большой ассортимент. Хотелось бы отметить несколько очень хороших вариантов и рассмотреть температурные режимы, что не менее важно учитывать во время закупки составляющих, материалы, пользующиеся спросом, выглядят так:

  1. Базальтовая вата технического образца. Теплопроводимость низкая, защитная функция находится на высоком уровне, выдерживает повышение до 900 градусов.
  2. Каолиновая вата. Максимальной температурой для использования считается показатель в 1250 градусов, это обусловлено производством, плавление кремниево-оксидного сырья происходит при 1750 градусах.
  3. Базальтовая вата строительного образца. Эта составляющая создается на предприятии путем плавления слюды, температура допускается в 450 градусов.

Установка узла

Прежде чем снабжать ППУ защитными материалами, стоит провести работы непосредственно в помещении, после чего подыматься на крышу и продолжать работу. Но не следует забывать о наружной стенке и крепежном фартуке, который продуман для большей эстетичности, в него также необходимо поместить выбранный негорючий элемент. После аккуратной установки все шурупы нужно закрутить в потолок, тем самым закрепляя основную конструкцию. Для облегчения процесса предварительно создаются закладные, чтобы приспособление надежно держалось.

Герметизация стыковочных узлов

Этот этап считается не только самым важным, но и достаточно сложным, ведь процесс потребует максимальной внимательности и концентрации. Не будет лишним применять специально разработанные заглушки для работы на крыше, они позволят добиться максимального результата при герметизации.

Зачастую сэндвич-элементы планируют устанавливать с выходом на крышу, если перекрытие мягкое, то особых проблем не будет, но этому моменту стоит уделить внимание. Полотно получится загнуть на трубу и обработать одним из современных плавящихся соединителей, герметик также достаточно хорошо себя проявлял, его стоит использовать для подобных целей.

Как провести дымоход через потолок своими руками

Начинать желательно еще на стадии проектирования. Расположение печи нужно сопрячь с положением потолочных балок и стропил кровли. В этом случае не придется вообще ничего переделывать. Тогда же принимается решение о размере ППУ. Если делать «по ГОСТу», то есть 38 или 50 см от голой трубы, то вписать между потолочными балками без подреза будет, скорее всего, невозможно. Если же воспользоваться далекими от ГОСТа магазинными вариантами ППУ, то ничего подрезать не понадобится даже при стандартном шаге балок в 60 см.

Однако мы все же приведем рисунок, показывающий как правильно подрезать потолочную балку, которая мешает прохождению ППУ.

На всякий случай уточним, что аналогичная конструкция используется и для подреза стропилин, но в этом случае необходимо делать соседние с подрезанной стропилины двойными (на всю длину).

Те, кто по какой-то причине не хотят делать отверстие ровно над печкой, могут сделать или L-образный дымоход, который выведет трубу в другое место потолка, или вывести ее же под наклоном в 45 градусов – разница определяется величиной смещения – если оно больше метра, то делается наклонный вариант, если меньше – L-образный. Нужно лишь потом дать надежную опору дымоходной трубе, чтобы она удерживала вертикальное положение.

Но это техническое решение, а вот насколько оно хорошо для парной – это другой вопрос. Если честно, то совсем не хорошо. И лишнее ИК-излучение от дополнительных метров дымохода здоровья посетителям не прибавит, увы.

СОВЕТ! Чтобы не пришлось так мучиться, наложите на план пола с фундаментом для печи план кровли – сразу будет видно, куда попадет дымоход. На этой стадии можно подкорректировать сам план.

Итак, подготовка к проходке желательна еще до финальной подшивки потолка. Если все правильно рассчитано, вам останется только вырезать кусок вагонки с парозащитой, утеплителем и гидрозащитой. Ну, если положили черновой и чистовой пол на втором этаже, то их тоже. Но балки останутся целыми.

Вырезать можно тем, что есть под рукой, например, электролобзиком.

Далее нужно выбрать, что именно вы будете отделывать минеритом или силикатом кальция, или базальт-картоном – короб снаружи или стенки отверстия. Допустимо и то, и другое. После крепления плитного утеплителя короб вставляется в отверстие и закрепляется снизу на саморезы.

ВАЖНО! Центр отверстия в потолке должен совпадать с центром трубы. Для этого следует воспользоваться отвесом и совместить центры.

Снизу монтируется труба. Если выбрали сэндвич, то сначала надеваете на патрубок печи монотрубу, не забывая фиксировать все соединения высокотемпературным герметиком. Ближе к потолку на монотрубу надевается старт – это переходник на сэндвич. Уже сэндвич продевается через отверстие ППУ.

Выверяйте вертикали! У трубы должны быть предусмотрены крепления к стене, которые зафиксируют ее в строго вертикальном положении.

После того, как сэндвич продет в ППУ, пространство между ним и стенками короба заполняется другим утеплителем – минватой, керамзитом или керамической ватой. Минвата из этого списка нравится нам менее всего. Керамзит отлично сгодится для бюджетного варианта.

КСТАТИ! Дно короба можно выложить тем же силикатом кальция и им же отделать крышку изнутри.

Закрываем крышку и фиксируем ее на полу чердака саморезами (она выступает за пределы отверстия немного). На этом конкретно проход дымохода через потолок, осуществленный своими руками можно считать завершенным. Дальше – вывод через крышу.

Потолочный проходной узел - Дополнительные элементы дымохода

Проходной узел 90° (прямой)

Проходной узел – это неотъемлемый элемент любого строения, где имеется печь или камин. Его предназначением является защита от перегрева потолочных конструкций. Потолочно проходной узел дымохода чаще всего делается из нержавеющей стали, потому как она не подвержена коррозии, а также имеет низкие показатели теплопроводности. Особенно важно наличие данного элемента при строительстве бань, потому как зачастую они делаются из деревянных строительных материалов.  Потолочно проходной узел для бани широко используется при самостоятельном строительстве. Он позволяет исключить вероятность перегрева горючих материалов, окружающих дымоход.

Проходной узел дымохода также используется для прокладки дымоходной трубы через внутренние или наружные стены и перекрытия. Данный узел широко используется при монтаже утепленных дымоходов конструкции сэндвич. В последнее время сэндвич дымоходы стали пользоваться большой популярностью по нескольким причинам. Во-первых – они значительно меньше нагреваются снаружи. Вторым преимуществом является быстрый прогрев внутренней трубы дымохода, за счет чего значительно улучшается тяга.

Труба сэндвич дымоходов может быть смонтирована несколькими способами – прямым или под небольшим уклоном. Для создания надежного соединения двух частей труб в области перекрытия, стены или крыши используется специальный потолочно проходной узел для дымоходов сэндвич. Благодаря хорошо продуманной конструкции проходного узла – две части дымохода (наружная и внутренняя) надежно скрепляются между собой.

Проходной узел 45° (косой)

Задача проходного узла дымохода под 45 градусов, обеспечивать надлежащую теплоизоляцию для предотвращения пожароопасных ситуаций. Говоря простым языком, проходной узел сводит к нулю возможность загорания материалов, используемых для утепления стен. Смонтированный в потолок или стену проходной узел становиться туннелем для прокладки дымохода. Пустота между дымоотводной трубой и проходным узлом забивается невозгораемыми видами теплоизоляционных материалов, такими как минеральная вата. Потолочно-проходной узел для бани и сауны станет ключевой деталью в предотвращении возгорания деревянных материалов, из которых обычно выполняют такие сооружения.

Ассортимент предлагаемой продукции представлен двумя видами материалов нержавейкой и оцинковкой. По размерным показателям мы можем, предоставляем покупателям огромный выбор геометрических параметров проходных узлов под 45 градусов.

Короб для банной трубы.

Потолочно-проходной узел для дымохода — как выбрать и правильно установить конструкцию

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

  • 500 мм до дерева без термозащиты;
  • 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

  • определение и обустройство места расположения узла разделки;
  • монтаж готового или самостоятельного изготовленного защитного кожуха;
  • финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

  1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
  2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
  3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

  • 1 О расстояниях до горючих конструкций
  • 2 Типы проходных узлов через потолок
  • 3 Правила прохода через потолок
  • 4 Какой теплоизолятор использовать
  • 5 Самодельные потолочные разделки

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут. Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  • Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  • Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  • Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.
  • При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

    Самодельные потолочные разделки

    Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

    Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

    Прежде чем выполнять монтаж, запомните один важный нюанс. Существуют определенные нормы установки, правила сооружения короба в потолке. Следовать им нужно четко и безукоризненно.

    Неправильно расположенная труба в бане через потолок и крышу – серьезное нарушение правил противопожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. А начнем мы с полезных советов.

    Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, давайте приступим!

    • Когда вы устанавливаете трубопровод в бане, монтаж печного потолочного короба является обязательной процедурой. Она способствует равномерному распределению тепла, которое идет от трубы, исключает вероятность возгорания.
    • Какой материал подойдет для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Из-за высокого коэффициента теплоемкости материалы будут держать тепло, а в нашей ситуации это не нужно.
    • Желательно, чтобы дымоход в бане имел высоту 4-5 метров в сборе. Обычно его размещают ближе к стене помещения. Поскольку деревянная отделка находится совсем рядом, следует позаботиться о защитном экране.
    • Правила ГОСТа выглядят следующим образом. Расстояние от трубы до балки – минимум 13 сантиметров. Диаметр трубы с дополнительной изоляцией – 32-33 сантиметра. Расстояние между балками – от 60 см. Если выводить керамическую трубу в бане через потолок, расстояние должно быть минимум 25 см с каждой стороны.
    • От печки всегда делаем металлический вывод из толстого, огнеупорного материала. Даже нержавейка не подойдет – она не сможет выдержать такое длительное воздействие высокой температуры. Высота – минимум один метр.
    • Выведение дымохода исключает использование более трех колен (изгибов).
    • Там, где конструкция проходит через потолок, рекомендуем использовать сэндвич трубу. Ассортимент таких изделий в магазинах достаточно разнообразен. Можно встретить изделия с толщиной утеплителя от 3 до 10 и выше сантиметров. Берите «десятку» – это надежно и безопасно.

    Выбираем надежный материал для теплоизоляции


    Схема устройства дымохода в деталях

    Качественное перекрытие невозможно без использования таких материалов:

    1. Минеральная либо базальтовая вата. Выдерживает нагрев до 600 градусов. Главные недостатки – содержит формальдегид, теряет защитные свойства после намокания.
    2. Керамзит. Даже при намокании сохраняет полезные свойства. Обустройство эффективной теплоизоляции невозможно без установки дополнительных емкостей.
    3. Минерит. Как и базальтовая вата, может нагреваться до 600 градусов, однако не выделяет вредные вещества, не теряет свои свойства во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
    4. Асбест. Считается хорошим изолирующим материалом, хотя при сильном нагреве тоже может выделять опасные вещества.
    5. Глина и песок. Использовались, пока не появились более современные утеплители.
      Можно сделать вывод, что среди перечисленных выше утеплителей самым оптимальным считается минерит.

    Схема типичного дымохода

    Установка станет понятнее, когда знаешь, из каких элементов состоит дымоход. Обычно их девять:

    1. Печь. В ней нагревается вода, осуществляется нагрев помещения, образуется пар.
    2. Минеритовая панель с экраном из нержавейки. Находится за печью, защищает стены от возгорания.
    3. Прямо над печью расположен дымоход-конвектор. Он служит для отбора тепла.
    4. Шибер. Регулирует тягу.
    5. Стартовый адаптер. Находится вверху, обеспечивает переход из одностенной трубы в сэндвич.
    6. Вот мы и добрались до потолка. Именно здесь своими руками ставится потолочно-проходной узел. Он является своего рода проходом через стеновые, потолочные покрытия.
    7. Дымоход-сэндвич, о котором уже говорилось выше. Защищает конструкцию от выпадения конденсата, служит дополительной теплозащитой.
    8. Мастер-флеш. Его также можно соорудить своими руками. Плотно герметизирует проход трубы через потолок в бане на крыше.
    9. Завершающим элементом дымохода является оголовок.

    Как избежать прогорания?

    Даже при корректной разделке избежать перегрева удается не всегда. Труба раскаляется до запредельных температур, вероятность прогорания возрастает.

    Есть несколько способов защитить конструкцию и минимизировать повреждения:

    • «Водяная рубашка». Она делается прямо на дымоходе. Нагретую воду можно будет использовать для душа. Эффективно, но не так просто соорудить. Потребуется установка выносного бака, подводка воды. Зато температура над водяной рубашкой будет низкой, любые прогорания исключены.
    • Бак самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать ее или доливать холодную, не допуская закипания.
    • Сетка для камней. Преимущество данного метода в том, что камни отлично сушат воздух. Сложности могут возникнуть разве что с поиском надежной опоры, поскольку камни весят немало.

    Использование любого из перечисленных выше методов значительно снижает температуру трубы. Впрочем, можно попробовать и воздушное охлаждение. На теплоизолированную трубу потребуется надеть такую же, но большего диаметра. Сверху и снизу сооружается решетка, обеспечивающая свободный приток и отток воздуха.

    Потолочная разделка самостоятельно: как сделать?

    Как вывести трубу в бане своими руками, не прибегая к помощи специалистов, не используя фабричные узлы?

    Рассмотрим рабочий процесс поэтапно:

    • Подготовить лист нержавейки для перекрытия дыры. Для этого нужно замерить и вырезать нужный размер. Обратите внимание, что металлический круг должен быть больше диаметра трубы примерно на 0,2 см. Если планируется монтаж дымохода типа «сэндвич», диаметр круга немного превышает наружный диаметр сэндвича.
    • Под трубу в районе потолка вырезается дыра.
    • По периметру ее края заделываются ватой, а сверху на изолятор набивается металл в виде полосок.
    • Теперь нам нужно сделать дымоход для бани через потолок. Первым делом ставится одностенная труба на печку. На нее необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем выполнить установку сэндвича.
    • Выводимый кусок трубы всегда выставляется вертикально. Чтобы зафиксировать его со стороны чердака, рекомендуем использовать металлические планки. Закрепить их в нужном положении совсем несложно. Обратите внимание, что планки играют роль направляющих, тогда как сам дымоход в креплении не нуждается. Необходимо, чтобы он двигался свободно, ведь при остывании металл будет менять свои размеры.
    • Укладка слоя изолятора осуществляется со стороны помещения. Нужное количество материала укладывается между пластиной и потолком. Используйте саморезы, чтобы зафиксировать пластину. Отверстия сверлим заранее: 4 по краям, а также по 1-2 с каждой стороны.
    • Получившийся проход обязательно утепляем – и разделка готова.

    Сделанный своими руками вариант трубы в потолке бани – не фантастика и не архисложная задача. Эта процедура доступна каждому и не вызовет трудностей. Главное – соблюдать все нормы и четко следовать руководству.

    Многие люди предпочитают проводить трубу в бане через крышу. Такая конструкция является наиболее надежной и долговечной. Для изготовления дымохода можно пользоваться различными материалами. Например, можно воспользоваться сэндвич-трубами или соорудить дымоход из кирпича. Перед тем, как установить конструкцию вам нужно проделать подходящее по диаметру отверстие и гидроизолировать дымоход.

    Труба в бане через потолок и крышу: виды дымоходов и конструктивные особенности

    Если вы решили установить на потолок трубу своими руками, вам нужно подобрать подходящую конструкцию дымохода. Труба может быть внешней или внутренней. Внешний дымоход менее пожароопасен и прост в монтаже. Внутреннее расположение дымохода позволяет сохранять большее количество тепла.

    При выборе трубы нужно учесть ряд нюансов:

    1. Труба должна быть изготовлена из оцинкованного металла, керамики или кирпича. Применять алюминиевые трубы запрещено.
    2. Сделать изоляцию для трубы лучше всего из негорючих материалов. Отлично подойдет керамзит или каменная вата.
    3. В качестве теплоизоляционных материалов нужно применять исключительно фольгированные материалы. Лучше всего подойдет фольгированный алюминий.
    4. Если вы используете сэндвич-трубу, то её нужно заполнить базальтовой ватой.

    Перед тем, как устанавливать трубу, разметьте поверхность потолка. Помните, что дымоход не должен соприкасаться с кровельными материалами, так как он может повредить их. Для того, чтобы избежать повреждения кровельных материалов, нужно установить металлический кожух.

    30 Август 2014 Алексей

    Все крыши зданий имеют выходящие наружу трубы. Это может быть дымовой или вентиляционный канал. Правильно выполненный проход дымохода через кровлю обеспечивает не только вывод продуктов горения, но и гарантирует комфортное проживание жильцам дома.

    По сегодняшний день ведутся споры между специалистами о месте установки трубы. Одни утверждают, что она должна находиться поближе к коньку крыши.Объясняя это тем, что в таком случае основная часть трубы будет в пределах закрытого чердака, а значит, защищена от атмосферного воздействия.

    Некоторые доказывают, что лучше всего дымоход располагать на коньке. Мастера мотивируют это тем, что так удастся избежать образования снежных карманов зимой, являющихся причиной протечек. И, конечно же, монтаж такого узла прохода самый простой.

    Есть и третий вариант нахождения дымовой трубы, согласно которому предполагается некоторое удаление от центра крыши. Дело в том, что камин или печь могут быть устроены в любой части дома и тогда проще устраивать дымоход над ними. При этом варианте очень важную роль играет правильное обустройство соединения трубы с перекрытием.

    Каким должен быть проход через кровлю


    Больше всего проблем возникает при организации выхода дымохода через утепленную крышу. Так как она состоит из многих слоев – это и утеплитель, и изоляционные материалы, а также обрешетка и само кровельное покрытие.

    Главное условие при таком устройстве прохода – безопасность деревянных конструкций крыши, их защита от соприкосновения с горячей трубой. Для решения этой проблемы используется минеральная вата, с основой из базальта или стекловолокна.

    Узел обустраиваемого прохода дымохода через кровлю может быть разным по форме. Это зависит от того, какой материал применялся при возведении самого канала.


    Труба обычно имеет форму:

    • Прямоугольника
    • Квадрата
    • Круга

    Первые два вида создаются при возведении кирпичного дымоотвода и блочных материалов. Применение маталотруб или труб из нержавейки, а также асбесто — цементных изделий приводит к созданию круглых форм.

    Какой бы ни была форма дымоотвода, обязательно для защиты внутренних поверхностей канала от воздействия атмосферных осадков. На металлических, а также асбоцементных трубах защитой служат специальные зонтики, а над кирпичной кладкой размещается конструкция с закрытой верхней частью и отверстиями по сторонам.

    Основное правило, которое надо соблюдать независимо от расположения трубы на крыше, заключается в том, что она должна возвышаться над коньком минимум на 50 сантиметров.

    Выход дымохода через кровлю обустраивается защитным фартуком. Он, как правило, сделан из оцинкованного металла, который сверху покрыт специальным полимерным металлом. Такой вариант хорош для труб прямоугольного или квадратного сечения.

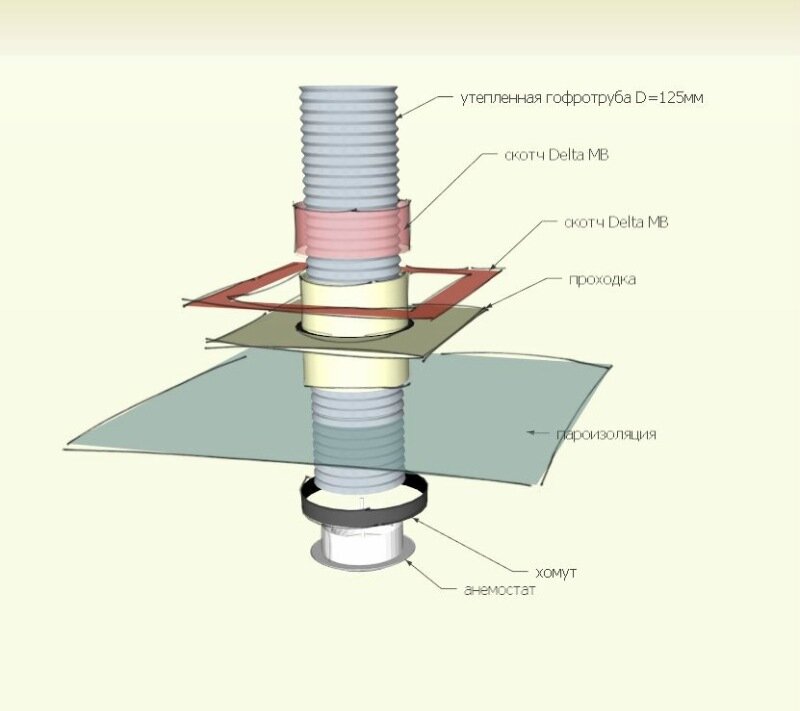

    Устройство проходки круглой формы

    В наши дни металлические трубы для дымоходов производятся многослойными, с размещенным между внутренней и внешней оболочкой утеплителем. Для того чтобы проход дымохода через кровельное покрытие и потолочное перекрытие выполнить герметично, следует применять уже готовые узлы из металла.

    Они представляют собой стальной лист с закрепленным на нем фартуком в виде колпака.

    Дымовая труба проводится через этот колпак, а сверху на нее надевается так называемая «юбка», закрывающая стыки межу стенками и фартуком. Для большей герметичности иногда используют эластичную прокладку, обладающую термостойкими качествами.

    Для выполнения прохода через кровлю круглой трубы, помимо металлических фартуков, возможно также применение изделий из силикона или резины. При выборе такой проходки необходимо учитывать, что размер ее внутреннего кольца должен быть меньше диаметра дымовой трубы.


    Если не удалось подобрать кольцо нужного диаметра, то специалисты советуют выбрать проходку меньших размеров и уже при монтаже подогнать до нужного размера. После чего уплотнительное кольцо можно натягивать на трубу. При этой процедуре допускается использование хозяйственного мыла или другого вещества, способного облегчить одевание манжеты.

    После того как кольцо основательно сядет на трубу, его нужно прижать как можно плотнее к кровельному материалу. Необходимо проследить за тем, чтобы вокруг трубы не было щелей. Усилить герметичность можно путем нанесения герметика по краям кольца и закрепления его к кровельному покрытию саморезами. Расстояние между крепежом должно быть около 4 сантиметров.

    Положительной особенностью круглых проходок является возможность их установки на любой кровельный материал. Эластичность изделия очень высока. Свойства материала, из которого оно выполнено, позволяет устраивать надежную гидроизоляцию на любом кровельном покрытии, не зависимо от конфигурации его материала. Так, например, выполняется проход дымохода через рельефную металлочерепицу.

    смотрим видео, правильные советы:

    Специалисты кровельного дела советуют применять проходки, изготовленые из мембранной резины EPDM или силикона. Так как именно эти материалы лучше всего переносят значительные перепады температур, что в наших климатических условиях бывает довольно часто.

    При устройстве фартуков следует соблюдать одно правило – верхний их край должен заводиться под покрытие, а нижний пускается поверху, в нахлест кровельному материалу.

    Установка квадратной и прямоугольной формы трубы через кровлю

    Прохождение дымохода через стропильную систему кровли и обустройство прохода сопровождается установкой вокруг него своеобразной рамки, которую образуют стропильные ноги и поперечные балки, укладываемые снизу и сверху трубы. Она должна размещаться с соблюдением расстояний, предусмотренных СНиП.

    Расстояние может быть от 13 до 25 сантиметров, зависит оно от материала дымовой трубы. Пространство вокруг дымохода заполняется утеплителем.

    Рекомендуется для этого использовать минераловатные плиты большой плотности. В связи с тем, что такой утеплитель не поддается намоканию, то нет необходимости укладывать дополнительные паро- и гидроизоляционные слои вокруг дымохода.

    Примыкание кровельной изоляции к коробу, окружающему дымоход, осуществляется таким способом. Рулонные материалы в месте прохода надрезают по конвертной форме. Края конвертов закрепляют с использованием скоб или гвоздей на деревянных элементах крыши: стропилах и балках. Для надежности гидроизоляции следует применять специальные ленты, допускается использование герметиков.

    Важным нюансом прохода дымохода через деревянное перекрытие крыши является обустройство водоотводящего желоба, расположенного выше трубы и предназначенного для защиты дымохода от воды. Обычно его делают из специальных антикоррозионных металлических элементов или гидроизоляционной пленки.

    Проход дымохода через деревянное перекрытие крыши может выполняться и по-другому. В том случае, когда дымоходная труба изготовлена с применением современных материалов, имеет многослойную конструкцию, то крепление гидро- и пароизоляционных материалов можно осуществлять непосредственно к стенкам дымоходной трубы.

    Так как внешняя поверхность такого дымохода не нагревается выше 60 градусов, то кровельным изоляционным материалам возгорание не угрожает.

    При таком варианте также можно установить специальный уплотнитель для кровельных проходов. Все материалы к трубе крепятся с помощью скотча, а сверху трубы устанавливается прижимная планка, которая будет закрывать место соединения.

    Немного о перекрытии и прохода через него


    До выхода дымохода на чердачное пространство, он сначала должен пройти через потолок. Для этого используют специальные проходные патрубки. Они изготовлены из невозгораемых материалов и надежно изолируют дымовую трубу.

    Проход, выполненный через потолочное перекрытие, для дымохода и перекрытия должен быть абсолютно безопасным.

    Особенно если стенка из дерева. Тогда между ним и трубой обязательно следует оставить воздушный зазор. Дополнительно по диаметру отверстия в потолке укладывается фольгированная негорючая минеральная изоляция. Такой же защитный слой утеплителя размещается и между накладкой патрубка и перекрытием.

    Особо можно указать на то, что в том месте, где есть проход дымохода через деревянное потолочное перекрытие, нельзя допускать наличие стыков в трубе. Необходимо так рассчитать параметры дымового канала, чтобы через потолочное покрытие его цельный участок.

    Смотрим видео, проход дымохода через перекрытие, сделано своими руками:

    И все же если труба проведена на второй этаж, те его необходимо обезопасить от случайного прикосновения, путем обустройства кожуха с монтажом обрешетки для вентиляционного отверстия, необходимой для съема выделяемого тепла.

    Правило герметизации

    Защитить трубу дымоотвода от попадания воды в щели в где идет прохода через черепицу можно с помощью ленты эластичной специального назначения, выполненной на базе свинца и алюминия. На ее обратной стороне имеется клеящий состав.

    Своей нижней частью лента крепится к кровле, а другой – к трубе дымоотвода. Приклеенный на трубу дымохода участок ленты прижимается жгутом из металла, а отбортовка дополнительно уплотняется герметиком и значить полностью исключается проникновение воды под защитную ленту.

    Смотрим видео, простой способ герметизации и уплотнения

    Через кровельное покрытие обустраивается проходник дымохода обустраивается идентичным способом. Но вместо эластичное ленты применяют ендовый ковер. Так же же принципу устраивается изоляция дымохода при проходе через металлочерепицу. При таком варианте фартук изготавливается из листового материала, похожих по цветовой гамме на покрытие крыши.

    Вывод

    Производить монтаж дымоотвода сквозь крышу не так просто, как может показаться на первый взгляд. Существует много нюансов,несоблюдение которых может привести к нежелательным протечкам и разрушению трубы. С некоторыми моментами следует ознакомиться заранее.

    Нет ничего зазорного в том, чтобы проконсультироваться у специалистов или найти нужный материал на страничках специализированных сайтов. Зато потом не придется вскоре после монтажа производить ремонт.

    Средний проход, 1749 | Руководство AP по истории США от Института американской истории Гилдера Лермана

    По оценкам историков, примерно 472 000 африканцев были похищены и доставлены на материковую часть Северной Америки между 1619 и 1860 годами. Из них почти 18 процентов погибли во время трансатлантического путешествия из Африки в Новый Свет. Это морское путешествие, известное как «средний проход», может длиться от одного до шести месяцев, в зависимости от погоды. На больших кораблях под палубой можно было разместить несколько сотен рабов.Заклейменные и скованные вместе, они выстояли в условиях нищеты, а болезни и голод унесли множество жизней.

    Олауда Эквиано, бывший раб, описал ужасы среднего отрывка в книге «Интересное повествование о жизни Олауда Эквиано », опубликованной в 1789 году.

    Близость этого места и жара климата увеличили количество людей на корабле, который был так переполнен, что у каждого не было места, чтобы повернуться, и мы почти задохнулись. Это вызвало обильное потоотделение, так что воздух вскоре стал непригодным для дыхания из-за различных отвратительных запахов и вызвал у рабов болезнь, от которой многие умерли, став жертвами, как я могу ее назвать, непредусмотрительной алчности. своих покупателей.Это ужасное положение снова усугублялось истиранием цепей, теперь стало невыносимым; и грязь необходимых бадей [больших ведер для человеческих отходов], в которые дети часто падали и почти задыхались. Вопли женщин и стоны умирающих сделали всю картину ужаса почти немыслимой.

    В 1748 году шлюп Rhode Island , принадлежавший известной семье Ливингстонов, покинул Нью-Йорк, отправившись на работорговлю. Он прибыл в Западную Африку 18 января 1749 года, и в течение следующих четырех месяцев капитан Питер Джеймс приобрел 120 рабов на африканском побережье.К тому времени, когда судно вернулось в Нью-Йорк в июле 1749 года, «они похоронили 37 рабов, а с тех пор еще 3 и 2 с большей вероятностью погибнут». По словам историка Филиппа Мисевича, потеря 32 процентов рабов во время путешествия была чрезвычайно высокой, и поэтому, скорее всего, это была финансовая катастрофа для Ливингстонов. (Щелкните здесь, чтобы просмотреть отчет о смертях среди африканцев на Rho de Island .)

    29 июля Роберт Ливингстон сообщил Петрусу Девитту о нескольких деловых сделках, включая потерю рабов с Род-Айленда .Бессердечное описание Ливингстона демонстрирует, что инвестор работорговли делает упор на финансовые потери, а не на человеческие потери:

    Мы благодарим Бога за то, что один из наших гвинейских шлюпов вошел, хотя по прошествии 79 дней они похоронили 37 рабов, так как еще 3 и 2 с большей вероятностью погибнут, что является несчастным случаем, а не получить помощь, и если бы этого не случилось, мы должны были бы совершить Золотое путешествие, но, как бы то ни было, я боюсь, что останется не так много, если другой шлюп не встретит лучшую Удачу

    Доступна полная стенограмма.

    Отрывок, который нужно изменить: расширение прав и возможностей девочек-подростков в Международный женский день | ЮНФПА

    Район Удайпур, Индия - В Индии 47 процентов женщин в возрасте от 20 до 24 лет вышли замуж до 18 лет. В сельских районах, где проживают племена, в районе Удайпур, процент детских браков составляет 56 процентов. Мало кто из местных девочек посещает школу, и ожидается, что большинство из них будет работать по дому и на земле от рассвета до заката, как их матери и бабушки до них.

    Ежегодно во всем мире примерно 15 миллионов девочек-подростков выходят замуж до достижения 18-летнего возраста, и более 7 миллионов младенцев рождаются от матерей-подростков в развивающихся странах.У этих девочек гораздо больше шансов подвергнуться гендерному насилию и умереть при родах и гораздо меньше шансов получить образование, чем у женщин, которые выходят замуж и рожают детей после 20 лет.

    Тема Международного женского дня 2016 года, 8 марта, - «Планета 50-50 к 2030 году: шаг вперед для достижения гендерного равенства». Важным шагом к достижению гендерного паритета 50 на 50 является предоставление девочкам-подросткам возможности оставаться в школе, знать свои права и решать для себя, когда и за кого они выйдут замуж.

    В Международный женский день ЮНФПА представляет новую мультимедийную программу «Переход к переменам», , , Индия, , в которой рассказывается о положительном влиянии поддерживаемой ЮНФПА инициативы «Действия в интересах девочек-подростков» на девочек, живущих в отдаленных племенных деревнях в индийском районе Удайпур.

    Кроме того, 8 марта ЮНИСЕФ и ЮНФПА запускают совместную программу по прекращению детских браков. Программа направлена ​​как на предотвращение детских браков, так и на расширение прав и возможностей девочек, которые уже вышли замуж, и в течение первых четырех лет она планирует охватить 6 миллионов уязвимых девочек из 12 стран, включая Индию.

    Шанти (в центре) раз в две недели посещает встречи, проводимые организацией «Действия для девочек-подростков». Нажмите выше, чтобы узнать больше. © ЮНФПА Индия / Арвинд Йодна

    «Детские браки являются вопиющим нарушением прав человека и лишают девочек их образования, здоровья и долгосрочных перспектив», - говорит исполнительный директор ЮНФПА д-р Бабатунде Осотимехин. «Девушка, вышедшая замуж в детстве, - это та, чей потенциал не будет реализован».

    Достижение девочек-подростков в районе Удайпур, Индия

    Население холмистого пустынного района Удайпура на 50 процентов состоит из племен, на 80 процентов из сельских районов и на 47 процентов ниже черты бедности.

    Как и многие люди в этом районе, девочка-подросток Бадри живет в однокомнатном доме без туалета и водопровода. Но она считает себя удачливой, потому что в шести километрах от ее деревни есть пруд, который наполняется дождевой водой четыре месяца в году. Однако найти время для долгой прогулки непросто, и большую часть времени у нее нет другого выбора, кроме как купаться в общественном колодце - на глазах у всей деревни.

    Эта ситуация становится все более неловкой и даже опасной, поскольку незамужние девушки, подобные Бадри, достигают подросткового возраста.Многие родители и деревенские старейшины считают, что держать девочек взаперти, а затем выдавать замуж как средство защиты. Кроме того, практика является результатом многовековых традиций.

    «Работать в этих областях непросто, поскольку необходимо преодолеть множество географических и культурных барьеров», - говорит Фредерика Мейер, бывший представитель ЮНФПА в Индии и Бутане, которая помогла реализовать программу. «Но, как гласит старая пословица, там, где есть воля, есть и выход».

    В 2014 году ЮНФПА в партнерстве с Фондом ООН выступил с инициативой «Действия в интересах девочек-подростков» в 12 странах, направленной на расширение прав и возможностей некоторых из наиболее маргинализированных девочек-подростков.И всего через два года эта инициатива оказывает существенное и конкретное влияние в Удайпуре. Девочки-подростки из отдаленных деревень по всему округу встают и требуют перемен - и их общины прислушиваются. Узнайте больше здесь.

    любовных писем на стене ванной комнаты | Любовные письма на стене ванной комнаты

    Эрик Голдшейдер

    [Mischief] В конце прошлого семестра послания между двумя европейскими интеллектуалами начала 20-го века загадочным образом появились на стенах ванной комнаты в Frost Library, всего в нескольких ярдах от стопок немецкой литературы на уровне B.Заливка между шлакоблоками служила линиями на странице для прогульщиков с перманентным маркером.

    Технически отрывки - из писем Райнера Марии Рильке и дневника Лу Андреас-Саломе - квалифицируются как граффити, как и рисунки, сопровождающие слова. Но вместо того, чтобы заказывать агрессивные химикаты, чтобы восстановить стены до их почти белого цвета, сотрудники библиотеки получили яркое представление об этом проявлении литературного энтузиазма в конце школьного года. «Мы восхищаемся творчеством и находчивостью намного больше, чем нас беспокоит проступок», - говорит библиотекарь колледжа Брин Гефферт.Слова сохранятся.

    Но кому следует отдать должное (или обвинить)? Профессор немецкого языка Кристиан Роговски предлагает контекст для понимания ответственных сторон. Когда нанесли удар художники по ванным комнатам, он и 15 студентов заканчивали курс, посвященный Рильке, одному из самых знаменитых немецких поэтов 20 века. Незадолго до этого президент Бидди Мартин выступил перед своим классом. Мартин написала книгу о Саломе, психоаналитике и интеллектуальном силе, которую запомнили в основном из-за известных ей мужчин.«Она была другом Ницше, любовницей Рильке и ученицей Фрейда», - говорит Роговски. «Бидди была первым критиком, который вернул Саломе на карту в одиночку».

    В коридоре женского туалета Рильке, еще неизвестная в 1897 году, хлынула к Саломе, известной (и замужней) писательнице. Последовавший за этим роман помог сформировать литературную идентичность Рильке. В мужской комнате есть размышления Саломе из ее дневника четыре года спустя о том, что ей нужно порвать с мужчиной на 15 лет младше нее.Как объясняет Роговски, «роль музы, матери, любовницы, терапевта этого очень требовательного молодого человека для нее было слишком много».

    Граф Мартин среди тех, кто доволен граффити. Она даже говорила об этом в своем вступительном слове в этом году: «Я никогда не думала, что окажусь в месте, где озорство принимает форму увековечения любовных писем интеллектуалов и поэтов конца 19 века на стенах ванной комнаты».

    На самом деле, это не первый раз, когда студенты Амхерста добавляют литературные элементы в уборные.В 1978 году отрывки из книги Джеймса Джойса Ulysses были обнаружены в ванной комнате Johnson Chapel, где они остаются сегодня. А женский туалет в Chapin Hall украшен цитатами из Дж. Роулинг Гарри Поттер книг.

    Когда Роговский услышал о ванных комнатах Frost, он пошел их осмотреть. Его оценка: «Это потребовало тщательного планирования - цитаты тщательно разложены и заканчиваются в подходящий момент. Это не следует рассматривать как акт вандализма, а как дань уважения душевной жизни.”

    В мужских и женских комнатах, Рильке и Саломе:
    • «[Но] но я пошел по дороге в Аммерланд и забыл все, о чем думал; ибо чем глубже проникал я в тайну буковых деревьев и чем дальше манили меня своим взмахом цветы и высокий серый чертополох на бледных лугах, тем яснее мне становилось: все это праздник. Здесь не было ничего повседневного; только те несколько раз, когда мы шли одни, наверху, наши души молчали и, о, так близко, было ли это так.”
    • «Я начал, продолжал так, как будто у меня на шее не было ни новеллы, ни Майкла Крамера, писал величественно, свободно и снисходительно. ... Райнер прошел при свете утра, как раз когда я начинал; на улице повсюду был невероятно мягкий иней, полный солнца. Я побежал в лес, затем в темноте вечера снова побежал по улице. Теперь я буду спать - с нечистой совестью и все еще совершенно неутоленным желанием этой злой группы [персонажей в ее романе Родинка ] по ту сторону стены.”

    98 Симптомы Пациенты с коронавирусом говорят, что у них было

    С тех пор, как COVID-19 поднял свою уродливую голову и перевернул наш мир, долговременные симптомы вируса были разнообразными, и их трудно определить до сих пор. "Опрос, проведенный доктором Натали Ламберт из Медицинской школы Университета Индианы и Корпусом выживших, проанализировал долгосрочный опыт, который пережили выжившие с вирусом COVID-19. В отчете об исследовании симптомов COVID-19« Long Hauler »выявлено 98 длительных симптомы."Перейдите от наименее распространенных к наиболее распространенным, чтобы узнать, были ли они у вас. Читайте дальше и, чтобы убедиться в своем здоровье и здоровье других, не пропустите эти 35 мест, где вы наиболее вероятно заразитесь COVID.

    Shutterstock

    31 опрошенный человек сообщил об этом симптоме

    Обморок - это когда вы теряете сознание или теряете сознание, обычно из-за временного падения притока крови к мозгу, сообщает клиника Кливленда. Одно исследование, опубликованное в журнале HeartRhythm Case Reports , показало, что обморок может быть симптомом инфекции COVID-19, даже у тех, кто протекает бессимптомно.«Признание такой возможности крайне важно, особенно на начальной стадии заражения COVID-19», - предупреждают исследователи.

    Shutterstock

    Об этом симптоме сообщили 32 опрошенных человека

    Когда лимфатические узлы увеличиваются или пульсируют, это признак травмы в области шеи, инфекции или бактериального заболевания, связанного с простудой или болью в горле, сообщает HealthLink British Columbia . COVID-19 обычно известен как респираторный вирус, который также может поражать горло и носовые пазухи.

    Shutterstock

    Об этом симптоме сообщили 33 опрошенных человека

    Ваша щитовидная железа является важным элементом правильного функционирования вашего организма. Согласно Informed Health , он «играет важную роль в метаболизме, росте и развитии человеческого тела». Он делает это, высвобождая идеальное количество гормонов щитовидной железы в идеальное время. Некоторые больные COVID-19 сообщают о повышенном уровне щитовидной железы как о длительном симптоме вируса.

    Shutterstock

    37 опрошенных сообщили об этом симптоме

    Анемия - это «состояние, при котором вам не хватает здоровых красных кровяных телец, чтобы доставлять достаточное количество кислорода к тканям вашего тела», - говорится в клинике Майо.Самый распространенный тип анемии связан с недостатком железа. Это состояние вызывает у вас усталость и слабость. В некоторых случаях это может даже вызвать боль в груди и головокружение, которые являются распространенными длительными симптомами коронавируса.

    Shutterstock

    38 опрошенных людей сообщили об этом симптоме

    Симптомы герпеса, вируса Эпштейна-Барра (EBV) и невралгии тройничного нерва разнообразны и могут включать утомляемость, воспаление горла, лихорадку и лицевую боль. Это также общие симптомы COVID-19, и 38 больных, участвовавших в опросе, сообщили, что испытывали симптомы этих состояний после того, как вирус исчез.

    Shutterstock

    Об этом симптоме сообщили 41 опрошенный человек

    ГЭРБ - это кислотный рефлюкс, обычно вызывающий чрезмерное слюноотделение или слюнотечение. По данным Университета здравоохранения Флориды, травмы или инфекции горла, такие как инфекции носовых пазух или опухшие аденоиды, могут вызвать ГЭРБ, что может привести к слюнотечению.

    Shutterstock

    Об этом симптоме сообщили 41 опрошенный человек

    Ученые изучают редкие, но потенциально серьезные изменения личности, которые COVID-19 может вызывать у пациентов.Согласно статье, опубликованной в Science News , симптомы, связанные с мозгом, часто упускаются из виду, поскольку медицинские работники сосредотачиваются на физических аспектах вируса. Однако депрессия, изменения личности и спутанность сознания - это некоторые долговременные симптомы, которые могут испытывать некоторые люди, страдающие COVID-19.

    Shutterstock

    Об этом симптоме сообщили 42 опрошенных человека

    Молочница - это небольшие белые образования во рту, вызванные дисбалансом роста бактерий, а точнее чрезмерным ростом Candida, согласно Cedars-Sinai.Некоторые люди более склонны к развитию молочницы, но это также может быть распространено среди выживших после COVID-19. Поскольку вирус поражает вашу дыхательную систему и горло, также может возникнуть дисбаланс во рту и языке.

    Shutterstock

    Об этом симптоме сообщили 44 опрошенных человека

    Ваши гормоны важны, потому что они регулируют ваш аппетит, настроение, сексуальную функцию и температуру тела. По данным Института женщин в балансе, гормональный дисбаланс может быть вызван стрессом, нездоровым образом жизни или накоплением токсинов в организме.Больные COVID-19 могут испытывать этот дисбаланс, поскольку вирус наносит ущерб их дыхательной системе, а их иммунная система усердно борется с ним.

    СВЯЗАННЫЙ: 11 симптомов COVID, которые вы никогда не захотите получить

    Shutterstock

    45 опрошенных людей сообщили об этом симптоме

    «Инфекция мочевыводящих путей возникает, когда микробы попадают в уретру и начинают распространяться по мочевыводящим путям», - говорит John Hopkins Medicine. Одно исследование, опубликованное в Elsevier Public Health Emergency Collection, «обнаружило потенциально опасное совпадение классических симптомов мочеиспускания и еще не полностью описанных симптомов COVID-19.«Частота мочеиспускания и вирус могут быть связаны, что объясняет его потенциальную причину ИМП у пациентов.

    Shutterstock

    47 опрошенных сообщили об этом симптоме

    Проблемы с почками, включая белок в моче, были длительным симптомом COVID-19 для 47 участников опроса. Конкретные способы воздействия вируса на почки еще не известны, но, согласно John Hopkins Medicine, он может проникать в клетки почек, или низкий уровень кислорода, вызываемый вирусом, может быть причиной этих длительных проблем с почками.

    Shutterstock

    Об этом симптоме сообщили 52 опрошенных человека

    Хотя это не серьезная проблема, сухость кожи головы и перхоть могут вызывать дискомфорт и неудобство. Согласно Cedars-Sinai, перхоть может быть вызвана изменениями гормонов, поэтому логично, что она связана с вирусом.

    Shutterstock

    58 опрошенных людей сообщили об этом симптоме

    Существует множество причин низкого кровяного давления, например генетика, диета или обезвоживание.По данным клиники Майо, низкое артериальное давление также связано с инфекциями и колебаниями гормонов, поэтому оно может быть длительным симптомом COVID-19.

    Shutterstock

    59 опрошенных людей сообщили об этом симптоме

    «Пальцы на ногах COVID» - это появляющийся симптом вируса, который может быть не так распространен, как другие симптомы, такие как кашель или лихорадка. COVID пальцы ног возникают, когда на пальцах ног появляется сыпь или поражения. По словам доктора Умберто Чоя из клиники Кливленда, высыпания на коже являются обычным явлением при вирусных инфекциях, таких как COVID-19.Опрос показал, что у 59 участников был этот странный побочный эффект после заражения коронавирусом.

    Shutterstock

    Об этом симптоме сообщили 63 опрошенных человека

    По данным Университета Майами, коронавирус может вызвать инфекцию глаз, такую ​​как конъюнктивит, также известный как конъюнктивит. Американская академия офтальмологии пришла к выводу, что ячмень вызывается бактериальными инфекциями, что может объяснить связь с этим заболеванием глаз и вирусом.

    Shutterstock

    Об этом симптоме сообщили 69 опрошенных человек

    Боль в стопе может быть вызвана рядом заболеваний, таких как натоптыши, подошвенный фасциит или травмы ахиллова сухожилия. «Ковидные пальцы ног» могут способствовать возникновению этой боли, поскольку у некоторых пациентов могут быть проблемы с ходьбой или сном из-за повреждений пальцев ног. В большинстве случаев этот странный симптом проходит, поэтому боль в стопе также должна исчезнуть.

    Shutterstock

    70 опрошенных сообщили об этом симптоме

    Зоб - это «аномальное увеличение щитовидной железы», согласно Американской тироидной ассоциации.Хотя зоб не обязательно означает, что щитовидная железа не работает должным образом, он указывает на потенциальный гормональный дисбаланс, вызывающий аномальный рост щитовидной железы. 70 респондентов страдали зобом после COVID-19, возможно, из-за гормонального воздействия вируса на организм.

    Shutterstock

    Об этом симптоме сообщили 73 опрошенных человека

    Треснувшие или сухие губы могут возникать особенно в холодную или жаркую погоду или могут быть признаком обезвоживания.Когда вирус, такой как COVID-19, распространяется, также может возникнуть сухость губ, потому что вирусы могут вызвать обезвоживание. Американская академия дерматологии рекомендует использовать бальзам для губ, пить много жидкости и воздерживаться от прикосновения к сухой коже, чтобы этот симптом исчез.

    Shutterstock

    Об этом симптоме сообщили 74 опрошенных человека

    COVID-19 - это респираторный вирус, поэтому неудивительно, что те, кто заразился этим заболеванием, испытывают ощущение холода или жжения в легких.Однако этот симптом может длиться дольше, чем вирус, поскольку 74 участника опроса сообщили об этом ощущении после того, как коронавирус исчез. В статье, опубликованной в NBC News, делается вывод о том, что многие больные COVID-19 какое-то время ощущали этот «медленный ожог», пока он не усилился и не прошел лечение или не исчез полностью.

    СВЯЗАННЫЙ: Симптомы COVID обычно появляются в этом порядке, результаты исследования

    Shutterstock

    77 опрошенных сообщили об этом симптоме

    По данным Центров по контролю и профилактике заболеваний (CDC), голубоватые губы или лицо - это чрезвычайная ситуация, связанная с COVID-19.Когда ваши губы становятся синими, это признак того, что уровень кислорода в крови упал до экстремального уровня. Опрос показал, что 77 участников заявили, что испытали низкий уровень кислорода в крови после заражения коронавирусом. Одна из причин этого заключается в том, что объем легких, возможно, не полностью восстановился от респираторного вируса.

    Shutterstock

    78 опрошенных сообщили об этом симптоме

    Клиника Мэйо определяет аритмию как нарушение сердечного ритма и объясняет, что это происходит, когда «электрические импульсы, координирующие ваше сердцебиение, не работают должным образом, заставляя ваше сердце биться слишком быстро, слишком медленно или нерегулярно.«Исследование, опубликованное в HeartRhythm , изучало госпитализированных пациентов с коронавирусом и показало, что некоторые из них страдали брадиаритмией или остановкой сердца. Исследование пришло к выводу, что сердечные травмы и аномалии, подобные этим,« вероятно являются следствием системного заболевания, а не только прямым действием COVID-19. инфекция ».

    Shutterstock

    Об этом симптоме сообщили 80 опрошенных человек

    В ходе опроса 80 участников сообщили о боли в челюсти как о длительном симптоме COVID-19.По данным Американской стоматологической ассоциации, боль в челюсти может быть вызвана проблемами с костями, стрессом, инфекцией, проблемами пазух или скрежетанием зубами. Известно, что коронавирус вызывает боли и боли, поэтому эта боль в челюсти может быть продолжительным побочным эффектом борьбы организма с вирусом.

    Shutterstock

    Об этом симптоме сообщили 80 опрошенных человек

    У больных COVID-19 болезненность кожи головы может быть побочным эффектом перхоти, которую вирус может вызвать, или болей и болей, связанных с болезнью.Согласно Kaiser Permanente, боль или недомогания кожи головы могут возникать после выздоровления после высокой температуры, при проблемах со щитовидной железой или при плохом питании.

    Shutterstock

    Об этом симптоме сообщили 83 опрошенных человека

    Согласно статье, опубликованной в St. Peter's Health Partners , у нескольких пациентов с COVID-19 отмечалось «ощущение покалывания, жжения или« шипения »». Это ощущение может быть побочным эффектом других симптомов, таких как ломота и лихорадка.

    Shutterstock

    Об этом симптоме сообщили 84 опрошенных человека

    По данным Национального института неврологических расстройств и инсульта, интенсивность боли в спине может варьироваться «от тупой постоянной боли до внезапной, острой или стреляющей боли». Те, кто выздоравливает от болезни, могут сообщать об этой боли из-за уменьшения подвижности за последние несколько дней или из-за обычных болей и болей при их болезни. 84 респондента заявили о боли в середине спины или у основания ребер после COVID-19.Обычно его лечат миорелаксантами, легкими растяжками, теплом или льдом.

    Shutterstock

    Об этом симптоме сообщили 91 опрошенный человек

    После потенциального повышения температуры во время борьбы с COVID-19 больные могут быть удивлены странным длительным симптомом низкой температуры тела, когда они выздоровеют. По словам Kaiser Permenante, низкая температура тела может возникать при инфекции или может быть признаком диабета или низкого уровня щитовидной железы. Низкая температура также может быть причиной озноба, поскольку тело пытается согреться суженными кровеносными сосудами.

    Shutterstock

    Об этом симптоме сообщили 95 опрошенных человек

    По венам кровь циркулирует по всему телу, и когда вам слишком холодно или жарко, кровеносные сосуды могут сужаться или расширяться. Это может быть связано с повышением температуры тела, затем с низкой температурой тела или может быть признаком обезвоживания. По данным клиники Майо, эти выпуклые вены могут быть вызваны бездействием или повреждением кровеносных клапанов.

    Shutterstock

    96 опрошенных сообщили об этом симптоме

    Артралгия (боль в суставах) является распространенным симптомом коронавируса, и исследование, опубликованное в Nature Public Health Emergency Collection , показало, что по крайней мере один из 40 обследованных пациентов испытывал боль в суставах.Это заболевание суставов может сохраняться у тех, у кого есть вирус, вызывая боль в руке или запястье.

    Shutterstock

    98 опрошенных сообщили об этом симптоме

    Клиника Майо определяет костохондрит как «воспаление хряща, соединяющего ребро с грудиной (грудиной)». Cedars-Sinai утверждает, что риск развития инфекции грудной стенки, такой как костохондрит, увеличивается при травмах дыхательных путей, таких как пневмония или бронхит. Поскольку COVID-19 - это респираторное заболевание, неудивительно, что 98 респондентов, у которых был вирус, заявили, что реберно-хондрозный хондрит является хроническим симптомом.

    СВЯЗАННЫЙ: Простые способы избежать сердечного приступа, по словам врачей

    Shutterstock

    Об этом симптоме сообщили 104 опрошенных человека

    По данным Медицинского центра Университета Раша, скачок артериального давления может быть вызван рядом факторов, таких как стресс, проблемы с щитовидной железой или прием некоторых лекарств. Исследование, опубликованное Американским колледжем кардиологии, обнаружило потенциальную связь между вирусом и ренин-ангиотензинальдостероновой системой, которая является «критическим нейрогормональным путем, регулирующим кровяное давление и баланс жидкости».«Это может объяснить изменения артериального давления, которые наблюдались у этих пациентов после коронавируса.

    Shutterstock

    115 опрошенных людей сообщили об этом симптоме

    По данным Национального фонда почек, острое поражение почек встречается примерно у 15% пациентов с COVID-19, у некоторых из которых никогда раньше не было проблем с почками. Опрос показал, что 115 респондентов испытывают боль в почках после коронавируса, что может быть признаком того, что вирус вызвал повреждение почек.

    Shutterstock

    Об этом симптоме сообщили 119 опрошенных человек

    Долгосрочные экстремальные эффекты COVID-19 все еще остаются загадкой, но опрос показал, что 119 человек, у которых был вирус, страдали от давления на мозг.Исследование, опубликованное в журнале Бразильского общества тропической медицины , обнаружило потенциальную связь между COVID-19 и доброкачественной внутричерепной гипертензией, состоянием, которое вызывает давление в головном мозге. Эти симптомы обычно носят временный характер, но могут стать серьезными, если они ухудшатся и не будут лечить.

    СВЯЗАННЫЙ: 7 советов, которым вы должны следовать, чтобы избежать COVID, говорят доктора

    Shutterstock

    125 опрошенных людей сообщили об этом симптоме

    По данным клиники Кливленда, увеличение лимфатических узлов обычно является признаком того, что ваше тело борется с инфекцией.Ваши железы усердно работают, чтобы вывести токсины и клетки через лимфатическую жидкость. Когда ваше тело борется с вирусом, подобным COVID-19, лимфатические узлы могут увеличиваться, поскольку все руки находятся наготове, пытаясь избавиться от болезни.

    Shutterstock

    128 опрошенных людей сообщили об этом симптоме

    Одним из распространенных симптомов COVID-19 является головная боль, но 128 участников опроса сообщили, что после выздоровления от вируса чувствовали сильное давление у основания головы или затылочного нерва. По данным Американской ассоциации неврологических хирургов, давление на затылочный нерв (нервы, проходящие через кожу головы) может быть вызвано стеснением мышц или защемлением нервов.Эти нервы могут испытывать давление или боль во время инфекции или из-за воспаления кровеносных сосудов.

    Shutterstock

    135 опрошенных людей сообщили об этом симптоме

    Согласно исследованию, опубликованному в JAMA Dermatology , вирус может быть связан с рядом различных кожных высыпаний. В ходе исследования были обнаружены два разных типа высыпаний, которые возникали у некоторых пациентов, инфицированных коронавирусом: петехиальная изгибная сыпь и папулосквамозная сыпь на пальцах.Эти кожные заболевания могут возникнуть в любое время во время и после заражения и могут способствовать возникновению чувства жжения на коже.

    Shutterstock

    139 опрошенных людей сообщили об этом симптоме

    Боли в теле, суставах и костях часто встречаются при коронавирусе и большинстве других болезней. Согласно одному исследованию, когда иммунная система находится в состоянии перегрузки, она вызывает иммунный ответ, который увеличивает количество белых кровяных телец и заставляет их производить гликопротеины, называемые интерлейкинами. Это может вызвать боль в суставах, костях и отек.

    Shutterstock

    152 опрошенных человека сообщили об этом симптоме

    Согласно данным клиники Майо, это состояние называется фантозмией или обонятельными галлюцинациями, и обычно они вызваны инфекциями верхних дыхательных путей, такими как вирус.

    Shutterstock

    152 опрошенных человека сообщили об этом симптоме

    Ощущение прилива горячей крови может быть связано с нарушениями кровеносных сосудов, вызванными вирусом или остатками лихорадки. Согласно исследованию, опубликованному в Science Daily , это внезапное повышение температуры может быть причиной того, что ваша иммунная система активизируется в попытке продолжить уничтожение вируса.Исследование показало, что «повышенная температура тела помогает определенным типам иммунных клеток работать лучше».

    Shutterstock

    154 опрошенных человека сообщили об этом симптоме

    Озноб без температуры был длительным симптомом COVID-19 для 154 участников исследования. Это может быть способ тела продолжать регулировать температуру и оправиться от предыдущей лихорадки. Согласно Keck Medicine из USC, озноб без температуры также может указывать на то, что ваше тело находится в состоянии стресса и борется с вирусной или бактериальной инфекцией, или вы имеете дело с низким уровнем сахара в крови, что имеет смысл, если вы мало ели во время болезни. .

    СВЯЗАННЫЙ: Простые способы никогда не стареть, по мнению экспертов

    Shutterstock

    155 опрошенных людей сообщили об этом симптоме

    Согласно John Hopkins Medicine, ваша шея не имеет достаточной защиты или поддержки, поэтому боль в шее является обычным явлением. Поскольку известно, что вирус вызывает боли в мышцах и суставах, а также боли в теле, ваша чувствительная шея более восприимчива к этому давнему симптому.

    Shutterstock

    Об этом симптоме сообщили 162 опрошенных человека

    По данным Университета здравоохранения Флориды, боль и болезненность языка могут быть вызваны рядом факторов, например инфекцией, гипотиреозом или опухолью гипофиза.Исследование, опубликованное в International Journal of Infectious Diseases , показало, что поражения слизистой оболочки полости рта могут быть связаны с пациентами с COVID-19, что может объяснить этот длительный вирусный симптом.

    Shuterstock

    Об этом симптоме сообщили 165 опрошенных человек

    По данным CDC, одним из наиболее распространенных симптомов COVID-19 является лихорадка. После того, как температура спала, организму может потребоваться время, чтобы восстановиться и стабилизировать температуру. Возможно, поэтому 165 респондентов утверждают, что у них непереносимость жары после заражения COVID-19.Когда иммунная система борется с вирусом, он соответственно повышает и понижает температуру тела, что может привести к сохранению этой непереносимости тепла.

    Shutterstock

    Об этом симптоме сообщили 167 опрошенных человек

    Те, кто заразился COVID-19 и испытал «пальцы ног COVID» или другие кожные симптомы, также могут иметь дело с опухшими руками и ногами. По данным клиники Майо, этот отек называется отеком и может быть связан с проблемами с почками или сердцем, которые могут быть вызваны коронавирусом.

    Shutterstock

    179 человек сообщили об этом симптоме

    Сухая кожа может быть связана с высыпаниями и кожными проявлениями, которые у некоторых людей появляются на коже из-за вируса. Однако, по данным Американской кожной ассоциации, сухость кожи также может быть связана с уменьшением потребления жидкости, что может произойти, когда вы больны. Это также может быть явным признаком проблемы с щитовидной железой или гормонального дисбаланса.

    Shutterstock

    Об этом симптоме сообщил 181 опрошенный человек

    Согласно A&D Medical, «высокое кровяное давление не является документированным симптомом COVID-19, но может усугубить симптомы вируса.«181 респондент, сообщивший о повышенном артериальном давлении после заражения COVID-19, вероятно, уже страдал этим заболеванием, но борьба с вирусом, возможно, только усугубила ситуацию.

    Shutterstock

    190 опрошенных людей сообщили об этом симптоме

    По данным Всемирной организации здравоохранения (ВОЗ), симптомы COVID-19 обычно включают сухой кашель и боль в горле. Жизнь с сухим кашлем и болью в горле на протяжении всего периода заражения вирусом может привести к тому, что эта сухость в горле останется на некоторое время даже после отрицательного результата теста на COVID-19.

    Shutterstock

    Об этом симптоме сообщили 191 опрошенный человек

    Постназальное выделение - это когда слизь стекает по задней стенке горла, и это обычное явление после заложенности носа или насморка. После того, как вы справились с аллергией, проблемами или инфекциями носовых пазух, постназальное выделение жидкости может задержаться на некоторое время. Если в организме человека выделяется излишняя слизь и жидкость в попытке бороться с вирусом, эта слизь может продолжать стекать. Согласно изданию Harvard Health Publishing , вы можете лечить постназальные выделения, оставаясь гидратированным, принимая противозастойное средство для носа или вдыхая пар, например, из горячего душа.

    Shutterstock

    Об этом симптоме сообщили 195 опрошенных людей

    выживших после COVID-19, перенесших тяжелые случаи заболевания, могут сильно похудеть. Согласно статье, опубликованной Медицинским университетом Северо-Восточного Огайо, пациенты, пережившие тяжелые инфекции или болезни, часто теряют вес. Когда больных помещают на искусственную вентиляцию легких или госпитализируют на длительные периоды времени, их тела не получают надлежащего питания или упражнений для наращивания мышц. Организм также находится в состоянии стресса, борясь с вирусом, который может вызвать потерю веса.

    Shutterstock

    197 опрошенных людей сообщили об этом симптоме

    Согласно MedPage Today , пациенты, выздоравливающие после COVID-19, нередко испытывают раздражение или гнев. Вирус может иметь последствия для психического здоровья, из-за которых выздоровевшим трудно вернуться к работе или своему распорядку дня без перепадов настроения. Госпитализированные пациенты после выписки могут испытывать раздражение и симптомы, похожие на посттравматическое стрессовое расстройство (ПТСР).

    СВЯЗАННЫЕ: самых нездоровых привычек на планете, по мнению врачей

    Shutterstock

    Об этом симптоме сообщили 204 опрошенных человека

    По данным Университета Флориды, подергивания мышц могут быть вызваны стрессом, недостатком питательных веществ или недостатком сна. Известно, что коронавирус вызывает у больных усталость и стресс от борьбы с вирусом, поэтому это может объяснить подергивание мышц. В некоторых случаях это может быть признаком поражения мышц или расстройства нервной системы.

    Shutterstock

    205 опрошенных людей сообщили об этом симптоме

    Легкая спутанность сознания или «мозговой туман» - распространенный симптом коронавируса и большинства простудных заболеваний, гриппа и вирусов. Согласно статье, опубликованной в журнале Science Magazine , эта путаница может возникнуть из-за того, что системы организма сосредоточены на борьбе с болезнью, не уделяя должного внимания мозгу, крови или бдительности.

    Shutterstock

    210 опрошенных людей сообщили об этом симптоме

    По данным CDC, постоянное давление или боль в груди являются симптомом COVID-19, и 210 участников опроса утверждают, что продолжают ощущать этот симптом после того, как вирус исчез.Как респираторный вирус, возможно, что эта боль или давление действительно ощущаются в легких. Однако, согласно Diagnostic and Interventional Cardiology , инсульт, сердечная недостаточность, аритмии и другие сердечные события также были связаны с коронавирусом, поэтому пациенты должны серьезно относиться к этому давнему симптому.

    Shutterstock

    221 опрошенный человек сообщил об этом симптоме

    Потеря вкуса - распространенный симптом COVID-19, но 221 респондент утверждает, что вирус, возможно, полностью изменил их вкусовые ощущения.Согласно Kaiser Permanente, потеря вкусовых ощущений или их частичная потеря могут вызвать изменение вкусов. Эти изменения также могут быть вызваны уменьшением вкусовых рецепторов или изменением того, как нервная система обрабатывает определенные вкусовые ощущения.

    Shutterstock

    Об этом симптоме сообщили 223 опрошенных человека

    Тиннитус - это звон или шум в ушах, и 233 респондента утверждают, что теперь они испытывают этот звон или жужжание в ушах после выздоровления от COVID-19. По данным Американской ассоциации по тиннитусу, появление тиннитуса может возникнуть из-за стресса и беспокойства, после повреждения внутреннего уха или при развитии других состояний или заболеваний.

    Shutterstock

    Об этом симптоме сообщили 243 опрошенных человека

    Согласно исследованию, опубликованному в Elsevier Public Health Emergency Collection, «вирусные инфекции пагубно влияют на неврологические функции и даже вызывают серьезные неврологические повреждения». 243 участника опроса сообщили о нервных ощущениях после COVID-19, которые могут быть связаны с неврологическим повреждением, вызванным вирусом.

    Shutterstock

    246 опрошенных людей сообщили об этом симптоме

    Когда вы заражаетесь болезнью или вирусом, таким как коронавирус, ваше тело работает сверхурочно, чтобы бороться с ним.По данным клиники Майо, вашему организму нужно больше жидкости, когда вы больны, и если оно не получает жидкости, вы, вероятно, будете страдать от постоянной жажды. Это способ вашего тела сказать вам, что ему не хватает жидкости для продолжения борьбы и восстановления после вируса.

    Shutterstock

    247 опрошенных людей сообщили об этом симптоме

    В некоторых случаях COVID-19 у пациентов появлялась сыпь на коже. Согласно исследованию, опубликованному в JAMA Network , некоторые пациенты с коронавирусом страдали энантемой, кожной сыпью, которая выглядит как маленькие белые пятна на слизистых оболочках.У других пациентов была широко распространенная крапивница или крапивница на коже. Другие высыпания также были обнаружены у некоторых обследованных пациентов с COVID-19. Ученые не уверены, связан ли этот побочный эффект напрямую с вирусом или с определенными лекарствами.

    Shutterstock

    249 опрошенных людей сообщили об этом симптоме

    Согласно UCLA Health, «плавающие» точки - это маленькие точки или линии, которые время от времени плавают в вашем поле зрения. Если вы постоянно видите плавающие помутнения или они сопровождаются вспышками света, это может указывать на разрыв сетчатки или отслоение стекловидного тела, которое возникает, когда гель стекловидного тела в глазу отделяется от сетчатки.В ходе опроса 249 респондентов заявили, что после COVID-19 в их глазах появлялись помутнения или вспышки света.

    Shutterstock

    253 опрошенных человека сообщили об этом симптоме

    Как и большинство болезней, коронавирус вызывает боли в мышцах. Пациенты с COVID-19, которые были прикованы к постели или длительное время бездействовали, могут испытывать боль в верхней части спины из-за неподвижности. По словам Кайзера Перманенте, боль в верхней части спины не так распространена, как боль в пояснице, но может быть вызвана напряжением мышц, неправильной осанкой или давлением на спинномозговые нервы.

    Shutterstock

    254 опрошенных человека сообщили об этом симптоме

    Усталость - распространенный симптом коронавируса, но некоторым больным трудно избавиться от этой усталости. Согласно статье, опубликованной в The Scientist , возможно, что COVID-19 может привести к хроническим заболеваниям, включая хроническую усталость. Ученые отслеживают эти симптомы среди пациентов, обращающихся за лечением, чтобы понять, какие еще симптомы могут привести к хроническому заболеванию.

    Shutterstock

    257 человек сообщили об этом симптоме

    Согласно Northwestern Medicine, тремор может быть вызван стрессом, тревогой или слишком большим количеством кофеина. Тремор или дрожь, когда вы берете стакан с водой или держите лист бумаги, также могут указывать на то, что у вас эссенциальный тремор (ЭТ), который является неврологическим расстройством, вызывающим эти встряски. Эти треморы могут возникать из-за того, что организм восстанавливается после стресса, вызванного вирусом, они могут указывать на ET или может быть другая основная причина.

    Shutterstock

    258 опрошенных людей сообщили об этом симптоме

    По данным Медицинского центра Университета Рочестера, мышечные судороги обычно возникают после тяжелых упражнений, когда вы испытываете мышечную усталость или если ваше тело обезвожено. Поскольку вирус и другие болезни печально известны тем, что обезвоживают ваше тело и вызывают мышечную усталость, эти судороги икр могут быть объяснимым симптомом коронавируса. Массаж, растяжка и теплые компрессы могут помочь уменьшить эти судороги.

    Shutterstock

    264 опрошенных человека сообщили об этом симптоме

    В статье, опубликованной в Review of Optometry , рассматривается взаимосвязь между глазными симптомами и коронавирусом у китайских пациентов. Было обнаружено, что 27% обследованных жаловались на зуд, сухость и покраснение глаз. У некоторых даже начали появляться болезненные и сухие глаза за несколько дней до появления каких-либо других симптомов COVID-19. Исследователи считают, что это может быть связано с тем, что коронавирус «поражает эпителий слизистой оболочки и даже лимфоциты, которых много в тканях поверхности глаза.«

    Shutterstock

    267 человек сообщили об этом симптоме

    По данным клиники Майо, когда ваши уши закупорены, «ваши евстахиевы трубы, проходящие между средним ухом и задней частью носа, закупориваются». Это может вызвать давление, боль в ушах, нарушение слуха или головокружение. Опрос показал, что 267 участников испытали заложенность ушей как длительный симптом COVID-19. Поскольку закупорка ушей - это обычное явление, связанное с заложенным носом и другими респираторными заболеваниями или инфекциями носовых пазух, это частый симптом коронавируса.Чтобы уменьшить давление, попробуйте заткнуть уши или принять противозастойное средство для носа.

    Shutterstock

    300 опрошенных людей сообщили об этом симптоме

    Хотя увеличение веса не является признаком вируса, причиной лишних килограммов может быть стресс от болезней, изоляция и карантин. В исследовании, опубликованном в журнале Journal of Translational Medicine , анализировались итальянские граждане, помещенные в строгий режим изоляции, и наблюдались изменения их образа жизни и привычек в еде. Выяснилось, что 48.6% изучаемого населения прибавили в весе. Хотя сам вирус не может быть виноват в этом побочном эффекте, это могут быть стресс и беспокойство, связанные с изменением образа жизни.

    Shutterstock

    314 опрошенных людей сообщили об этом симптоме

    Хотя он обычно не указывается в качестве распространенного симптома COVID-19, многие из тех, кто заразился этим вирусом, также страдали тошнотой, рвотой, диареей или другими желудочно-кишечными проблемами. Опрос показал, что 314 респондентов заявили, что они все еще страдают от тошноты или рвоты после коронавируса.По данным клиники Майо, эти желудочно-кишечные симптомы были разнообразными, и некоторые ощущали их задолго до постановки диагноза. Другие справлялись с этими симптомами всего один день.

    Shutterstock

    318 опрошенных людей сообщили об этом симптоме

    Одышка - распространенный симптом COVID-19, но 318 участников опроса сообщили, что продолжали ощущать одышку или истощение, когда наклонялись. Согласно Penn Medicine, это может быть признаком продолжающейся проблемы с легкими или сердцем.Хотя одышка часто встречается у больных COVID-19, выздоровевшим следует обратиться за медицинской помощью, если этот симптом, кажется, не проходит.

    Shutterstock

    319 опрошенных людей сообщили об этом симптоме

    COVID-19 вызывает миалгию, боль в мышце или группе мышц. В статье, опубликованной в Nature Public Health Emergency Collection , делается вывод о том, что миалгия у пациентов с COVID-19 сохраняется дольше, чем при других заболеваниях. Боль в пояснице обычно связана с пневмонией или плохой функцией легких, и, поскольку COVID-19 является респираторным вирусом, вполне логично, что пациенты с большей вероятностью будут испытывать этот тип мышечной боли.

    Shutterstock

    344 опрошенных человека сообщили об этом симптоме

    Хотя это не является распространенным симптомом COVID-19, многие из тех, кто заразился этим вирусом, сообщали о проблемах с желудочно-кишечным трактом. Это может объяснить, почему 344 респондента сообщили о том, что справились с болью в животе после заражения вирусом. В исследовании, опубликованном Американской гастрологической ассоциацией, 31,9% исследованных пациентов с COVID-19 заявили, что у них есть желудочно-кишечные проблемы, связанные с этим вирусом.

    СВЯЗАННЫЕ: 7 побочных эффектов ношения маски для лица

    Shutterstock

    Об этом симптоме сообщили 361 опрошенный человек

    Хотя сухой кашель чаще всего связан с коронавирусом, у некоторых пациентов на более поздних стадиях может образовываться мокрота в задней части горла.Для пациентов с коронавирусом, страдающих от мокроты, Медицинская система Университета Мэриленда предлагает принять отхаркивающее средство, которое поможет вывести слизь и сделать кашель более продуктивным. Питьевая вода и теплые напитки также могут помочь разрушить мокроту.

    Shutterstock

    375 опрошенных людей сообщили об этом симптоме

    Потеря вкуса, называемая агевзией, и потеря обоняния, называемая аносмией, являются общими симптомами вируса, и продолжительность этих симптомов зависит от пациента.В исследовании, опубликованном в журнале Journal of Korean Medical Science , анализировались корейские пациенты, страдающие COVID-19, и продолжительность этого конкретного симптома. Исследование показало, что «большинство пациентов с аносмией или агевзией выздоравливают в течение 3 недель».

    Shutterstock

    381 опрошенный человек сообщил об этом симптоме

    По мере развития COVID-19 пациенты могут сообщать о часто меняющихся симптомах. Например, пациент может начать испытывать головную боль и жар, а затем перейти к одышке и мышечным болям.По данным CDC, «пациенты с COVID-19 в США сообщают о широком спектре симптомов в зависимости от степени тяжести заболевания».

    Shutterstock

    385 опрошенных человек сообщили об этом симптоме

    «Изжога возникает, когда желудочная кислота попадает в трубку, по которой пища переносится изо рта в желудок (пищевод)», - говорится в клинике Майо. Поскольку известно, что вирус вызывает проблемы с желудочно-кишечным трактом, некоторым пациентам может потребоваться больше времени, чтобы оправиться от этих несоответствий, чем другим.Избегание алкоголя, острой пищи и обильных приемов пищи может помочь обуздать эти долгосрочные симптомы.

    Shutterstock

    401 опрошенный человек сообщил об этом симптоме

    Невропатия - это слабость или онемение из-за повреждения нервов. Поскольку вирус может нанести некоторый вред нервной системе, это может быть длительным симптомом для некоторых больных. Согласно отчету, опубликованному в Elsevier Public Health Emergency Collection, COVID-19 может даже маскироваться под моторную периферическую невропатию без других симптомов.Нервные волокна могут быть более чувствительными, когда пациент заражен вирусом, вызывая онемение рук и ног.

    Shutterstock

    413 опрошенных людей сообщили об этом симптоме

    В условиях пандемии больных COVID-19 необходимо помещать в карантин, что может означать изоляцию от близких и невозможность заниматься любимыми делами. Исследование, опубликованное в журнале The Lancet , проанализировало побочные эффекты вируса на психику и пришло к выводу, что медицинские работники должны внимательно следить за своими пациентами на предмет признаков депрессии или некоторых психоневрологических синдромов после выздоровления.

    Shutterstock

    414 опрошенных людей сообщили об этом симптоме

    По данным Американской ассоциации фармацевтов, CDC недавно добавили «насморк» как симптом COVID-19. 414 респондентов назвали заложенный нос или насморк длительным симптомом вируса. Насморк - это один из способов избавиться от слизи в организме после вируса, поэтому он может сохраняться, пока слизь не исчезнет.

    Shutterstock

    418 опрошенных людей сообщили об этом симптоме

    Расплывчатое зрение может быть признаком повреждения нервов, а также может возникать при усилении других симптомов COVID-19, таких как жар или головная боль.По данным Американской академии офтальмологии, нечеткое зрение также может быть симптомом эндофтальмита, который представляет собой инфекцию тканей или жидкостей внутри глаза. В этом случае требуется быстрое лечение для предотвращения слепоты.

    Shutterstock

    423 опрошенных человека сообщили об этом симптоме

    По словам доктора Шилпи Хетарпал, доктора медицины из клиники Кливленда, выпадение волос не обязательно является симптомом COVID-19, но может быть побочным эффектом вируса. Она заявляет: «Мы наблюдаем пациентов, которые переболели COVID-19 два-три месяца назад и теперь страдают от выпадения волос.«В ходе опроса 423 респондента сообщили о выпадении волос после коронавируса. Доктор Хетарпал говорит, что это может быть связано с изменением диеты, высокой температурой, сильной потерей веса или любым другим« шоком для системы », который может иметь COVID-19. вызвано.

    Shutterstock

    441 опрошенный человек сообщил об этом симптоме

    CDC провел исследование пациентов с коронавирусом и обнаружило, что 96% пациентов выздоровели от озноба, а 97% - от лихорадки. Хотя большинство из них выздоровели от всех симптомов COVID-19, 34% все же показали, что страдают одним или несколькими устойчивыми симптомами, при опросе через четыре-восемь дней после положительного результата теста.65% больных вернулись к своему обычному состоянию здоровья примерно через семь дней после положительного результата теста, но хронические заболевания, возраст, вес, пол и другие факторы могут повлиять на продолжительность симптомов, таких как лихорадка и озноб.

    СВЯЗАННЫЙ: Самые нездоровые добавки, которые вы не должны принимать

    Shutterstock

    448 опрошенных людей сообщили об этом симптоме

    По данным клиники Майо, тахикардия возникает, когда ваше сердце бьется со скоростью более 100 ударов в минуту.Это форма аритмии или нарушения сердечного ритма. В ходе опроса 448 респондентов испытали тахикардию после перенесенного COVID-19. Это может быть реакция организма на стресс, травму или болезнь. Однако, если тахикардия не лечится и продолжает возникать, это может привести к серьезным осложнениям, таким как сердечная недостаточность или инсульт.

    Shutterstock

    460 опрошенных людей сообщили об этом симптоме

    По данным Penn Medicine, частичная или полная потеря обоняния - частый симптом COVID-19 и многих других респираторных вирусов.Поскольку ваша обонятельная система находится так близко к дыхательной системе, вирусные клетки могут проникать в нервные и рецепторные клетки и вызывать повреждения. Этим клеткам может потребоваться много времени для восстановления, а некоторые клетки могут никогда полностью не восстановиться от вируса.

    Shutterstock

    475 опрошенных людей сообщили об этом симптоме

    Согласно Kaiser Permanente, ночное потоотделение отличается от обычного потоотделения, потому что оно возникает только ночью и включает сильное потоотделение, достаточное для того, чтобы пропитать вашу одежду и простыни.Возможно, что ночная потливость присутствует из-за остаточной температуры, но она также может быть вызвана проблемами с уровнем щитовидной железы, менопаузой, беспокойством или инфекциями. Новые лекарства или другие сохраняющиеся симптомы, такие как озноб и мышечные боли, также могут способствовать продолжительной ночной потливости.

    Shutterstock

    496 опрошенных людей сообщили об этом симптоме

    Хотя не все больные коронавирусом испытывают боль в горле, это один из распространенных симптомов, которые CDC перечисляет для вируса.По данным CDC, вирусы и инфекции вызывают боль в горле, что может быть причиной того, что это постоянный симптом для некоторых пациентов с коронавирусом.

    Shutterstock

    Об этом симптоме сообщили 506 опрошенных человек

    Диарея, хотя и не самая распространенная, включена в список CDC как симптом COVID-19. В исследовании, проведенном несколькими учеными, было проанализировано 206 пациентов с COVID-19 легкой степени тяжести, и 48 из них сначала испытали проблемы с пищеварением, чем другие симптомы коронавируса. Диарея длилась в среднем 14 дней у пациентов с COVID-19, участвовавших в исследовании.

    Shutterstock

    Об этом симптоме сообщили 509 опрошенных человек

    Даже после того, как исчезли жар, головная боль и сухой кашель, у некоторых пациентов, которые «выздоровели» от COVID-19, может наблюдаться учащенное сердцебиение. В исследовании, опубликованном в JAMA Cardiology , изучались 100 выздоровевших пациентов с COVID-19, и было обнаружено, что 78 из них имели «поражение сердца», в то время как 60% имели продолжающееся воспаление миокарда. Постоянные проблемы с сердцем, такие как учащенное сердцебиение, могут быть длительными для пациентов с COVID-19, независимо от тяжести их заболевания.

    Shutterstock

    566 опрошенных людей сообщили об этом симптоме

    Доктор Ричард Дим из Сидарс-Синай объясняет, что, когда ваша иммунная система пытается бороться с COVID-19 или любым другим заболеванием, белые кровяные тельца вырабатывают интерлейкины, чтобы помочь присоединиться к борьбе. Хотя эти интерлейкины полезны для борьбы с вирусными клетками, они также вызывают боль в мышцах и суставах. У этих выздоравливающих пациентов иммунный ответ все еще может быть усилен, что приводит к продолжительной боли в суставах.

    Shutterstock

    577 человек сообщили об этом симптоме

    Затяжной кашель может быть побочным эффектом любого типа простуды, гриппа или болезни. Согласно исследованию, проведенному Всемирной организацией здравоохранения (ВОЗ) на китайских пациентах с COVID-19, у 61,7% развился сухой кашель. Как респираторный вирус, кашель, связанный с COVID-19, может пройти долгое время, потому что ваше тело пытается избавиться от оставшейся слизи и мокроты.

    СВЯЗАННЫЙ: Что ежедневный прием поливитаминов делает для вашего тела

    Shutterstock

    Об этом симптоме сообщили 609 опрошенных человек

    Боль или давление в груди были частыми стойкими симптомами COVID-19 среди участников опроса.Поскольку коронавирус поражает легкие и дыхательную систему, эта боль в груди может быть связана с вирусом, который все еще оседает в организме. По данным клиники Майо, внезапные резкие боли в груди называются плевритом и могут указывать на воспаление стенок легких. Плеврит может быть признаком пневмонии или другого типа инфекции, поэтому выздоровевшие пациенты с COVID-19 должны обратиться к врачу, если этот симптом не исчезнет.

    Shutterstock

    Об этом симптоме сообщили 656 опрошенных человек

    COVID-19 - респираторный вирус, который также оказывает побочное действие на нервную систему.Согласно исследованию, опубликованному в журнале Американского колледжа врачей скорой помощи Open , «сообщалось о симптомах, включая головную боль, головокружение, головокружение и парестезию». Это может быть связано с пониженным уровнем кислорода, обезвоживанием, лихорадкой или головными болями, также вызванными вирусом.

    Shutterstock

    714 Опрошенные люди сообщили об этом симптоме

    В статье, опубликованной в журнале Journal of Alzheimer's Disease , анализируются потенциальные долгосрочные неврологические эффекты COVID-19 на пациентов, перенесших тяжелые случаи заболевания.Потенциальными побочными эффектами для некоторых из этих пациентов являются проблемы с памятью и снижение когнитивных функций. Поскольку вирус поражает нервную систему, проблемы с памятью могут быть стойким побочным эффектом для некоторых пациентов, особенно для тех, кто перенес тяжелые заболевания.

    Shutterstock

    746 опрошенных людей сообщили об этом симптоме

    Согласно опросу, проведенному Американской психиатрической ассоциацией, около 36% американцев считают, что коронавирус серьезно повлиял на их психическое здоровье.Неудивительно, что между карантином, социальной изоляцией и опасениями по поводу развития тяжелого случая коронавируса беспокойство остается постоянным симптомом для пациентов с COVID-19.

    Shutterstock

    782 опрошенных человека сообщили об этом симптоме

    Сон имеет решающее значение, потому что он поддерживает нормальное функционирование иммунной системы, улучшает работу мозга, стабилизирует настроение и улучшает психическое здоровье. 782 респондента заявили, что у них проблемы со сном даже после выздоровления от COVID-19.Недостаток сна может быть вызван тревогой или беспокойством по поводу вируса или может быть отнесен на счет других давних симптомов, таких как мышечная боль или кашель. Установка определенного времени отхода ко сну и использование кровати только для сна могут помочь с этими трудностями.

    СВЯЗАННЫЙ: Все, что доктор Фаучи сказал о коронавирусе

    Shutterstock

    902 опрошенных человека сообщили об этом симптоме

    По словам доктора Сандхьи Мехлы из центра головной боли Hartford HealthCare: «По оценкам, головная боль является симптомом COVID-19 примерно у 13% пациентов с COVID-19.Это пятый по частоте симптом COVID-19 после лихорадки, кашля, мышечных болей и затрудненного дыхания ».

    В ходе опроса 902 участника заявили, что головная боль является длительным симптомом после COVID-19. Это может быть связано с обезвоживанием, заложенностью носа или другими симптомами коронавируса, такими как лихорадка.

    Shutterstock

    916 опрошенных людей сообщили об этом симптоме

    После выздоровления от COVID-19 некоторым пациентам становится трудно заниматься спортом или вести активный образ жизни, даже если они были в хорошей форме до заражения вирусом.916 участников опроса сообщили, что они все еще не могут заниматься спортом после выздоровления от коронавируса. Согласно исследованию, опубликованному в JAMA Cardiology , исследователи рекомендуют пациентам, которые страдали от тяжелых случаев COVID-19, подождать не менее двух недель, прежде чем возобновить легкие упражнения. Это дает врачам время увидеть, развиваются ли сердечные или легочные заболевания, которые могут сделать опасными физические нагрузки.

    Shutterstock

    924 Опрошенные люди сообщили об этом симптоме

    Долгосрочные эффекты COVID-19 неизвестны, поскольку вирус настолько новый, но исследователи наблюдают определенные неврологические эффекты у выздоровевших пациентов.Исследования, проведенные в Ухане, проанализировали эти неврологические состояния и обнаружили, что 40% проанализированных пациентов испытывали замешательство и нарушение сознания. Это обычно называют «мозговым туманом», и многие пациенты выражают чувства таким образом, выздоравливая от коронавируса.

    Shutterstock

    924 Опрошенные люди сообщили об этом симптоме

    Согласно доктрине Джона Хопкинса, одышка - это когда вы чувствуете, что не можете получить достаточно воздуха или ваша грудь стеснена.Большинство людей чувствуют себя так же после тренировки или после панической атаки. Однако пациенты с COVID-19 могут чувствовать одышку, даже не двигаясь, поскольку это общий симптом вируса. В ходе опроса 924 пациента с COVID-19 заявили, что одышка или затрудненное дыхание являются долговременным симптомом коронавируса.

    Shutterstock

    Об этом симптоме сообщили 1048 опрошенных человек

    Боли в теле - частый симптом многих болезней, в том числе коронавируса.В этом опросе 1048 участников сообщили о том, что чувствовали эти боли в теле после постановки диагноза COVID-19. По словам доктора Тани Эллиот, доктора медицинских наук FAAAAI, FACAAI, «ваше тело болит, когда вы болеете гриппом, потому что ваша иммунная система активизируется, чтобы бороться с инфекцией». Эти боли не обязательно вызывает вирус, а реакция вашего организма на вирусное вторжение.

    Shutterstock

    1567 человек сообщили об этом симптоме

    Усталость была наиболее распространенным хроническим симптомом коронавируса.Согласно исследованию, проведенному ВОЗ, среднее время выздоровления при легких случаях коронавируса составляет около двух недель, а в тяжелых или критических случаях - от трех до шести недель. Сохраняющаяся усталость может быть признаком того, что ваше тело все еще борется с вирусом или восстанавливается после борьбы.

    Если вы испытываете какое-либо из этих состояний, это может быть или не быть COVID-19 - немедленно обратитесь к врачу. Будьте здоровы и поддерживайте здоровье других: носите маску для лица, пройдите тестирование, если считаете, что у вас коронавирус, избегайте толп (и баров, и домашних вечеринок), практикуйте социальное дистанцирование, выполняйте только важные дела, регулярно мойте руки, часто дезинфицируйте прикоснувшись к поверхностям, и чтобы пережить эту пандемию самым здоровым, не пропустите эти 35 мест, где вы наиболее вероятно заразитесь COVID .

    Особая благодарность Эмилии Палушек

    На ком женился Каин?

    В книге Бытия говорится, что у Адама и Евы было два сына, Каин и Авель. После того, как Каин убил Авеля и поселился в земле Нод, мы читаем, что «Каин знал свою жену, и она зачала и родила Еноха» (Быт. 4:17). Но откуда взялась жена Каина?

    Поскольку Адам, Ева и их сыновья - единственные люди, о которых Библия до сих пор упоминала, внезапное появление жены Каина беспокоило читателей с древних времен до наших дней.Этот вопрос даже поднимался на суде над Скоупсом в 1925 году: Кларенс Дэрроу спросил своего оппонента, Уильяма Дженнингса Брайана: «Вы когда-нибудь узнали, где Каин взял свою жену?» как способ поставить под сомнение историческую достоверность Библии. В ответ на это консервативные читатели указывают на более поздний стих, Быт. 5: 4, в котором говорится, что у Адама были «другие сыновья и дочери», и утверждается, что жена Каина была его сестрой (или, возможно, его племянницей) и что в первые дни человечество, брак между братьями и сестрами был необходим и генетически безопасен.

    Такие «проблемы непрерывности» в библейском сюжете требуют объяснения - если мы ожидаем, что Библия будет читаться как история в современном смысле. Но эти вопросы, возможно, не беспокоили первых авторов Библии, которые составляли литературу другого рода. История Адама, Евы и их детей - это легенда о происхождении, а не историческая хроника. И некоторые эпизоды в первых главах Книги Бытия циркулировали отдельно, возможно, устно, прежде чем они были объединены в непрерывный рассказ.

    Но не только современные читатели пытаются восполнить пробелы в Книге Бытия. Некоторые древние еврейские писатели, пересказывающие эту историю, упоминают, что у Адама и Евы в раннем возрасте были дочери, и даже дают им имена. Книга юбилеев, - гг. До н. Э. пересказывая Книгу Бытия, называет дочь Евы Аван; а писатель I века н. э. Псевдо-Филон упоминает дочь по имени Ноаба. Ранние еврейские писатели часто называли имена женских персонажей, которые не были названы или полностью отсутствовали в библейских текстах.

    Более поздние иудейские и христианские интерпретации первых веков нашей эры являются более сложными. Некоторые древние читатели предполагали, что в соперничестве Каина и Авеля было нечто большее, чем необъяснимое предпочтение Бога жертве Авеля (Быт. 4: 4), предполагая, что это была битва из-за женщины - их сестры, которая допустила первое убийство. Иудейские, христианские и мусульманские источники передают ту или иную версию этого мотива, но детали сильно различаются. Некоторые древние источники, например, говорят, что у Каина и Авеля были сестры-близнецы, но они спорили о том, кто женится на более красивой; другие дают Авелю две сестры и Каину только одну.Мидраш развивает этот мотив дальше, говоря, что Каин и Авель боролись из-за трех вещей: как разделить собственность, на чьей территории будет построен храм и кто женится на дополнительной сестре-близнеце, рожденной с Авелем (Бытие Рабба XXII.VII. ).

    Эти творческие интерпретации пришли через сотни лет после того, как была написана Бытие. Они ничего не говорят о том, о чем думали первые библейские авторы, или, тем более, о том, что на самом деле произошло в начале истории человечества.Но они показывают, что библейский текст продолжает жить в руках его толкователей: его пробелы и молчание становятся благодатной почвой для новых традиций.

    | Книжный проезд

    До часу ночи

    1 час ночи

    2 часа ночи

    3 часа ночи

    4 утра

    5 утра

    6 утра

    7 утра

    8 утра

    9 часов утра

    10 утра

    11 утра

    12:00

    13:00

    14:00

    3 вечера

    16:00

    17:00

    18:00

    19:00

    8 вечера

    21:00

    10 вечера

    23:00

    Что такое израненный дух

    Притчи 18: 14 Версия короля Иакова (KJV) 14 Дух человека поддержит его немощь; но раненый дух, который может вынести? ★ ⋰⋱ ★ Щелкните, чтобы прослушать полную библиотеку подкастов ★ ⋰⋱ ★ 25 января 2020 г. · Цена: Для всех: 100 долларов США.00 | Выпускники One Spirit: 90,00 $ Кредит по выбору One Spirit: 1.0 Зарегистрируйтесь. Мы в состоянии войны. Независимо от того, на чьей вы стороне, вы были ранены расизмом. Линии нарисованы. Раса была и остается в центре внимания в мире. Оскорбление духов других людей, даже когда мы думаем, что мы просто шутим. Мы все виноваты, но одни хуже других. Это простая идея, но я никогда не мог подумать, что купил полную версию Wounded Spirit. На самом деле я просматриваю звук файла... Я не более чем маленький раненый дух, который взывает к кому-то или чему-то, чтобы спасти меня от тьмы, которая заточает меня: Интересы: философия, музыка, Интернет, ... Любимые фильмы: Vanilla Sky, Identity, Butterfly Effect, «Код да винчи», «В поисках не земли», «Знакомьтесь, Джо Блэк», «Девушка по соседству», «Бойцовский клуб», «Семь: любимая музыка». В Галааде есть бальзам, исцеляющий больную грехом душу ». (петь ?!) Стихи ободряют своих певцов и слушателей увещеваниями, цитирующими Иисуса, Петра, Павла и Святого Духа.Второй стих призывает нас не отчаиваться в поисках знаний, потому что Иисус, наш друг, всегда готов учить. Стих третий

    Диалог между наставником и учеником Пол Эпштейн, Н. Д. Узел Смит, кандидат от Северной Дакоты «Меня зовут доктор Пол Эпштейн, и я раненый целитель». «Я не совсем понимаю. Вы уважаемый врач, учитель, писатель, оратор и наставник, стремитесь способствовать более глубокому пониманию медицины разума и тела в нашей медицинской культуре. Как ты можешь быть ранен? » «Как […] молитва в Духе, в традиционалистских терминах, происходит после того, как вы молитесь Отцу, который затем посылает в вас Духа.Если для вас это звучит как косяк, что ж, на протяжении веков это звучало так для многих молящихся верующих, и особенно сегодня для харизматов. 19 декабря 2013 г. · Тейлор Моррис - это многое. Он 25-летний студент колледжа и парень Даниэль Келли. Он также является реальным примером боевого духа ВМФ.

    В пятницу во время символической церемонии освобождения духа душа Заблудшей Птицы была освобождена, чтобы воссоединиться с духом своего народа. «Это печальный, но радостный случай, - сказал Пэт Роуленд... Что такое раненый дух? Он также известен как сломленный дух или раздавленный дух. Библия говорит: «Дух человека поддерживает его в болезни, но сокрушенный дух может вынести?» Притчи 18:14. «Веселое сердце - хорошее лекарство, а сокрушенный дух иссушает кости», Притчи 17:22. Раненый дух - это ... 05 июня 2020 г. · (обретение духа мира) В течение нескольких лет я чувствовал, что меня призвали к маленькой и скрытой жизни, но всегда есть искушение думать, что такой фокус безответственен.Я все еще прошу различения, но эта статья вызывает такой отклик, что вызывает слезы. масса остается избитой, раненой, сморщенной, ожесточенной и защищающейся. Мы обнаружили, что душа незащищена и находится в наивном состоянии чистоты и невинности. Это делает его уязвимым для атак изнутри и снаружи. Как мы видели, душе нужен защитник, человеческий дух, но слишком часто человеческий дух ориентирован на себя, и некоммерческая организация A 501 (c) (3) предлагает раненым в боях ветеранам и их семьям возможность насладиться великим Богом. на открытом воздухе.Наша миссия - чтить этих отважных мужчин и женщин, способствуя полному исцелению тела, души и духа. Лэнс Капрал. Рон Салливан, двусторонний человек с ампутированной конечностью выше колена, позирует с двумя белыми бакенбардами, которые он подстрелил во время охоты на ранчо Дос-Херманос. В настоящее время Салливан направлен в Восточный батальон раненых воинов, медицинский центр морской пехоты Брук.

    15 февраля 2014 г. · Актер Гэри Синиз принимает военнослужащих на фестивале Invincible Spirit. Фестиваль чествует и празднует отвагу раненых героев и членов их семей.Раненый дух или Разбитое Сердце - это тот, кто болит. Человек, страдающий от разбитого сердца, живет во внутреннем страдании, которое регулярно сосредотачивается на его травмах или боли, не может получить очищение. Еврейское слово, переведенное как «сломанный», - сильное слово. Это означает «разбитый, разбитый, даже искалеченный или искалеченный». Вам было больно, и вам нужно исцелить сломленного и раненого духа. Трудно отстаивать Божьи обетования с разбитым сердцем и раненым духом. 3 июня 2014 г. · Раненый человеческий дух. Муж может оскорбить внутренний дух своей жены, если покажется ему нелюбящим.Жена может оскорбить внутренний дух мужа, если покажется ему неуважительным. 19 декабря 2013 г. · Тейлор Моррис - это многое. Он 25-летний студент колледжа и парень Даниэль Келли. Он также является реальным примером боевого духа ВМФ.

    определение раненых: 1. обиделся или расстроен тем, что кто-то сказал или сделал: 2. ранен, особенно с порезом или дырой…. Как произносится «раненый»? Как правило, слово «раненый» означает травму, исходящую от источника вне человека.Я читал комментарии, в которых утверждается, что эта рана исходит от Бога, что, если это правда, является раной для моего собственного духа. Мне нужно просветление, и я надеюсь, что ты сможешь помочь.

    20 августа 2013 г. · Оставив Джейсона и близнецов. Которые оба были похожи на раненых щенков, глядя на него. Джейсон уставился на матрас.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
