Проходной выключатель – что это такое и как работает?
12.03.2015 / Проходные
Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.
Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.
Виды проходных выключателей
Проходные выключатели классифицируются так же, как и обычные.
По количеству клавиш:
- одноклавишные;
- двухклавишные;
- трёхклавишные
- одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).
- клавишные;
- сенсорные;
- с ПДУ и т.д.
[attention type=red]Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. [/attention]Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.
Принцип действия — особенности переключения электрической цепи
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
[blockquote_gray]Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.
Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.[/blockquote_gray]

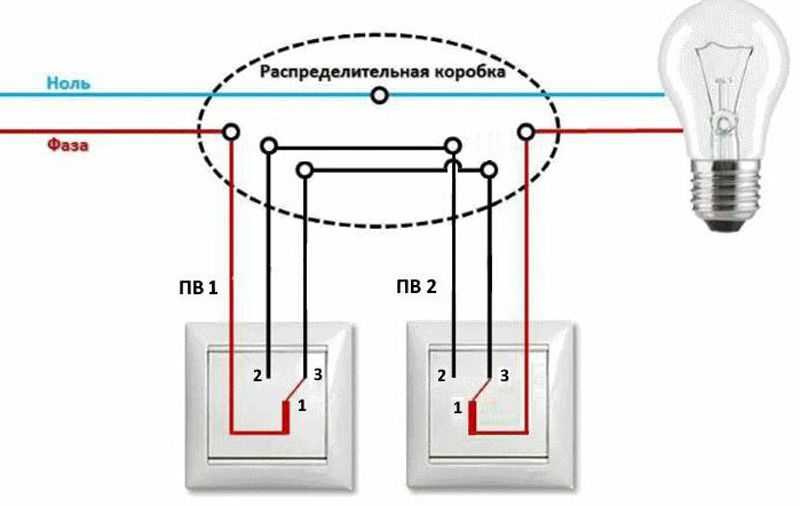

Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).
Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.
[attention type=yellow]При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.[/attention]
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
[blockquote_gray]Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.
Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.[/blockquote_gray]
Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Перекрёстные выключатели: схема управления освещением из трех и более мест
Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.
Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.
[attention type=green]При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.[/attention]
Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.
Видео инструкция, демонстрирующая принцип работы проходного выключателя
youtube.com/embed/sZJbxLWjyaQ” frameborder=”0″ allowfullscreen=””>Проходные и перекрёстные выключатели. Что это?
Обычные выключатели знаем мы все — они установлены в каждом доме/квартире. На 1, 2, или 3 клавиши. Однако, существуют и иные типы выключателей: перекрёстные и проходные.
Рассмотрим каждый пример.
Проходные выключатели
Если сравнить внешне обычный и проходной выключатель, то отличий найти не получится. Набор вставок-клавиш, установочный механизм, форматы 55х55, или иные.
Отличие кроется внутри выключателя. В обычном выключателе два контакта, в проходном — три. Внутри проходного выключателя есть подвижный контакт. Если нажать на клавишу проходного выключателя, подвижный контакт переключается между двумя клеммами. Потому, их также могут называть переключателями.
Почему же «проходной выключатель»? В данном варианте ставятся два выключателя — оба проходные (например, возле дивана и возле двери) и соединяются выключатели по схеме, как на рисунке ниже.
В данном случае, если Вам необходимо включить, или выключить свет, не вставая с дивана, вы можете это сделать с помощью ближайшего выключателя, не зависимо от того, в каком положении находится другой выключатель.
Согласитесь, это очень удобно!
Перекрёстные выключатели
Представим ситуацию, когда в жилье необходимо разместить сразу три выключателя в одной зоне. Например, это — длинный коридор и выключатели света нужны возле каждой двери (допустим — двери в разных концах и посередине). Именно здесь и необходимы перекрёстные выключатели.
В перекрёстных выключателях, если заглянуть внутрь, уже не три, а четыре контакта.
Действуют перекрёстные выключатели аналогично проходным. Только, в данном случае, их не 2, а 3.
Внимание! Для перекрёстных и проходных выключателей нужны не двухжильные, а трёхжильные провода! Это необходимо учесть при закладке кабеля.
Вывод
Перекрёстный и проходной выключатели — это очень удобное решение, выполненное в том же дизайне, что и обычный выключатель. Подобные схемы выключателей повышают удобство и комфорт дома. Свет всегда можно включить, или выключить с ближайшего к Вам выключателя.
Как Вам такие варианты выключателей?
