Как сделать проходной выключатель из обычного своими руками, схемы с видео

Стандартный выключатель расположен стационарно и включает/отключает свет с одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Содержание

  • 1 Делаем проходной выключатель самостоятельно

  • 2 Отличие простого переключателя от проходного

    • 2.1 Разновидности проходных выключателей

  • 3 Схема подключения для управления с двух точек

    • 3.1 Пошаговое руководство

  • 4 Схема подключения для управления с трех точек

  • 5 Подключение без использования монтажной коробки

  • 6 Видео: как подключить проходной выключатель

  • 7 Как сделать проходной выключатель из обыкновенного

  • 8 Видео: проходной выключатель своими руками

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

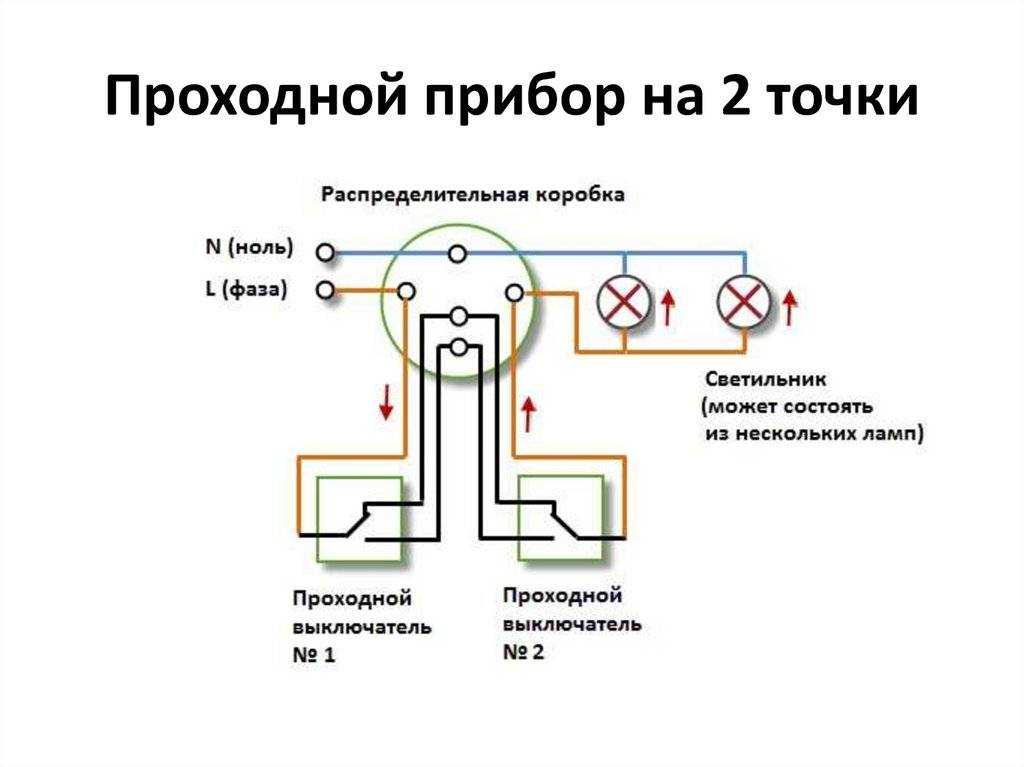

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.
