Расчет гидрострелкиМастер водовед

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение основные принципы ее функционирования и рациональные методики расчета.

Гидрострелка (синонимы: гидродинамический термо разделитель, гидравлический разделитель, а на русском языке — анулоид ) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления. Если проще сказать, то мы обнуляем давление в подаче и давление в братке.

Основные функции

увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;
обеспечения устойчивой работы системы;
исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и котла отопления).

Какие существуют формы гидрострелки

Гидродинамический термо разделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата

С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы.

Тем не менее второй вариант оптимально вписывается в интерьер. Прежде чем изучить принцип работы гидрострелки, обратите внимание на нижеприведенную схему.

Насосы Gp и Gs создают расход соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Gp =Gs осуществляется движение теплоносителя из одного контура во второй, тогда температура в первичном контуре и во вторичном одинаковая.

Вариант 2. Если Gp >Gs происходит перемещение теплоносителя в гидрострелке сверху вниз, при этом температура в подающем контуре будет одинаковая как в первичном контуре, так и во вторичном.

Вариант 3. Если Gp <Gs теплоноситель движется снизу вверх в гидрострелке, теперь температура обратной линии одинаковая как в первичном контуре ,так и во вторичном.

Исходя из вышеизложенного следует что Гидрострелку необходимо выбирать по максимальному расходу в любом из отопительных контуров.

Таким образом, гидродинамический термо разделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется

расчет гидро стрелки.

Диаметр гидравлического разделителя определяется по следующей формуле:

Где D — диаметр гидрострелки, Q – расход воды (м3/с), π — константа, равная 3,14, а V – вертикальная скорость потока (м/с). Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем системы отопления с гидрострелкой составляет 100-300 литров.

Для определения оптимальных размеров гидродинамического термо разделителя используется метод трех диаметров и чередующихся патрубков.

Расчет ведем по формуле:

Где π — константа, равная 3,14, Р — мощность котла (в Дж), С — теплоемкость теплоносителя (для воды 4,183 кДж/(кг•°С), W — скорость, с которой движется теплоноситель в гидрострелке (м/с), ΔT — разность температур точками подачи тепла от котла (верхней и нижней).

( 3 • d )- показатель вычисленный путем проб и ошибок.

Мощность котла	Dу труб от котла	Dу трубы под стрелку
70 кВт	32	100
40 кВт	25	80
26 кВт	20	65
15 кВт	15	50

Только плюсы и никаких минусов

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

оптимизация работы и увеличение срока эксплуатации котельного оборудования;
устойчивость системы;
упрощение подбора насосов;
возможность осуществлять контроль за температурным градиентом;
при необходимости можно изменять температуру в любом из контуров;
удобство в использовании;
высокая экономическая эффективность.

Чтобы не беспокоиться о бесперебойной работе системы отопления, свести к минимуму теплопотери, увеличить КПД котла, поддерживать температурный режим во всем доме на максимально комфортном и стабильном уровне, необходима гидрострелка.

Эта емкость стабилизирует распределение теплоносителя по всей площади помещения, продлит срок эксплуатации отопительной системы, так как предупреждает возникновение гидравлических ударов.

Почему расчет и установку гидрострелки доверяют нам

Не стоит заниматься установкой гидрострелки самостоятельно. Лучше – обратиться в нашу организацию, потому что:

у нас в штате имеются опытные инженера проектировщики, которые правильно выполнят все расчеты;
наши мастера наладчики грамотно проведут все монтажные работы;
выполним не только пусконаладочные работы, но и обеспечим последующее обслуживание;
нам доверяют люди, потому что мы делаем все качественно и на долгие годы.

Как определить правильный размер гидравлической стрелки.

Расчет гидрострелки сводится к определению диаметра установки, при которой поток в контурной системе отопления равняется потоку теплоносителя котла(необходимо стремиться).

При таких условиях возможна слаженная работа не только основного нагревательного элемента, но и циркуляционных насосов, термо головок и обогревательных приборов в целом. В помещении поддерживается нужный температурный режим.

Методы ведения возможных расчетов:

- Зависимость диаметра гидрострелки от максимальной скорости потока воды в отопительной системе. Здесь D – искомая величина, измеряется в миллиметрах.

, где

d – среднее значение диаметра патрубков, которые обеспечивают циркуляцию теплоносителя в гидрострелке, мм;

G – поток теплоносителя через разделитель, куб. м/час;

w — скорость движения теплоносителя через поперечное сечение гидрострелки, м/сек. Оптимальное значение – 0,2 м/сек;

- Расчет гидрострелки от мощности установленного нагревательного элемента (котла). Данная формула применяется тогда, когда еще не известна величина потока теплоносителя в системе (нет циркуляционного насоса), но котел куплен и установлен.

c — теплоемкость теплоносителя, в большинстве случаев это вода;

P – средняя мощность установленного котла или котлов, кВт;

∆T – разность температуру между подающей трубой и обраткой в системе отопления.

При неправильно проведенных расчетах возможно два варианта развития событий. Это когда сила потока контура отопления больше силы потока контура котла. В таком случае происходит перерасход потребляемой энергии, так как для обогрева помещения достаточно одного нагревательного элемента, а не нескольких.

Второй вариант – поток котла больше потока контура отопления. В таком случае также происходит перерасход энергии, так как помещение достаточно хорошо прогрето.

Еще один минус – в помещении жарко, что неблагоприятно влияет на самочувствие человека.

Стоимость гидрострелки 2500 руб

Специалисты нашей компании не допустят по данных ошибок, ведь обладают достаточно большим опытом в установке и изготовлении гидро стрелки.

Заказать расчет гидро стрелки Вы можете по телефонам: +7(985)825-93-53, +7(985)420-00-70 или по e-mail [email protected]

Расчет диаметра гидрострелки

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение гидрострелки, основные принципы ее функционирования и рациональные методики расчета.

Определение

Начнем с терминологии. Гидрострелка (синонимы: гидродинамический терморазделитель, гидравлический разделитель) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.

Основные функции

Гидродинамический терморазделитель предназначен для:

увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;

обеспечения устойчивой работы системы;

исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и горячего водоснабжения).

Какие существуют формы гидрострелки?

Гидродинамический терморазделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата.

С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы. Тем не менее, второй вариант оптимальнее вписывается в интерьер.

Особенности функционирования

Прежде чем изучить принцип работы гидрострелки, обратите внимание на нижеприведенную схему.

Насосы Н1 и Н2 создают расход Q1 и Q2 соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Q1 =Q2, то осуществляется движение теплоносителя из одного контура во второй.

Вариант 2. Если Q1 >Q2, то происходит перемещение теплоносителя в гидрострелке сверху вниз.

Вариант 3. Если Q1 <Q2, то теплоноситель движется снизу вверх в гидрострелке.

Таким образом, гидродинамический терморазделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется расчет гидрострелки.

Диаметр гидравлического разделителя определяется по следующей формуле:

где D — диаметр гидрострелки, Q – расход воды (м3/с ( Q1-Q2), π — константа, равная 3,14, а V – вертикальная скорость потока (м/с) . Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем составляет 10-30 литров.

Для определения оптимальных размеров гидродинамического терморазделителя используется метод трех диаметров и чередующихся патрубков

Расчет ведем по формуле

Мощность котла	Dу труб от котла	Dу трубы под стрелку
70 кВт	32	100
40 кВт	25	80
26 кВт	20	65
15 кВт	15	50

где π — константа, равная 3,14, W — скорость, с которой движется теплоноситель в гидрострелке (м/с), Q – расход воды (м3/с ( Q1-Q2),1000 — это перевод метра в миллиметры .

Только плюсы и никаких минусов!

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

оптимизация работы и увеличение срока эксплуатации котельного оборудования;

устойчивость системы;

упрощение подбора насосов;

возможность осуществлять контроль за температурным градиентом;

при необходимости можно изменять температуру в любом из контуров;

удобство в использовании;

высокая экономическая эффективность.

Tepliydim

Система отопления – это достаточно сложный «организм» для эффективного функционирования которого требуется добиться максимального согласования, балансировки работы всех его элементов. Добиться такой «гармонии» — не так просто, особенно если система сложная, разветвленная, включающая несколько контуров, различающихся и по принципу работы, и по температурному режиму. Кроме того, отопительные контуры отдельные приборы теплообмена могут иметь свои устройства автоматической регулировки и обеспечения работы, которые своим вмешательством не должны оказывать влияния на функциональные возможности «соседей». http://tepliydim.com/product-tag/kotly-na-tverdom-toplive/

Гидрострелка для отопления

Существует несколько подходов к достижению подобного «унисона», но одним из наиболее простых и эффективных способов является совсем несложное, но очень эффективное устройство – гидравлический разделитель, или, как его чаще называют, гидрострелка для отопления. Что это за элемент, каков принцип его работы, как его правильно рассчитать и смонтировать – в настоящей публикации.

Содержание статьи [Свернуть]

1 Для чего нужен гидравлический разделитель в системе отопления
2 Как работает гидравлический разделитель
- 2.1 Видео: Анимированная демонстрация функционирования гидравлического разделителя
3 Специфика конструкции гидравлического разделителя
4 Расчет стандартного гидравлического разделителя
- 4.1 Расчет от мощности системы отопления
  - 4.1.1 Калькулятор расчета рекомендуемых параметров гидрострелки по мощности и разнице температур
- 4. 2 Расчет параметров гидрострелки на основании производительности насосов
  - 4.2.1 Калькулятор расчета параметров гидрострелки исходя из производительности насосов
5 Заключение
- 5.1 Видео: Насколько важна гидрострелка в разветвлённой системе отопления?

Для чего нужен гидравлический разделитель в системе отопления

Чтобы разобраться в предназначении гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

В простейшем варианте систему с принудительной циркуляцией можно представить так.

Простейшая одноконтурная система отопления

Схема приведена с большим упрощением. Так, на ней не показаны расширительный бак и элементы группы безопасности, просто из соображений «облегчения» рисунка.

К – котел, обеспечивает нагрев теплоносителя.

N1 – циркуляционный насос, благодаря работе которого теплоноситель перемещается по трубам подачи (красные линии) и «обратки» (синие линии). Насос может быть установлен на трубе или же быть входить в конструкцию котла – особенно это характерно для настенных моделей.

На замкнутом контуре труб врезаны радиаторы отопления (РО), обеспечивающие теплообмен – тепловая энергия теплоносителя передаётся в помещения дома.

При правильном подборе циркуляционного насоса по производительности и создаваемому напору в простейшей одноконтурной системе отопления, его может быть вполне достаточно в единственном экземпляре, и особой нужды в установке дополнительных устройств вроде бы и нет. Будет по этому поводу замечание – несколько позднее.

Циркуляционные насос – важнейший элемент системы отопления
Хотя и существуют схемы с естественной циркуляцией теплоносителя, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления. Как выбрать циркуляционный насос для отопления, как просчитать оптимальные параметры прибора – в специальной публикации нашего портала.

Для небольшого дома такой простой схемы может быть вполне достаточно. Но в здании побольше часто приходится использовать несколько контуров отопления. Усложним схему.

Справиться ли один насос с несколькими контурами? Далеко не факт…

На данном рисунке показано, что насос обеспечивает движение теплоносителя через коллектор (Кл), откуда он разбирается на несколько разных контуров. Это могут быть:

— Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (РО).

— Водяные теплые полы (ВТП), для которых уже температура теплоносителя должна быть значительно ниже, значит будут задействованы специальные термостатические устройства. Сенсорная длина контуров теплых полов также обычно превышает в несколько раз обычную радиаторную разводку.

— Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Справится ли наш единственный насос с такой нагрузкой, с таким расходом теплоносителя? Наверное, нет. Конечно, существуют модели высокой производительности и мощности, с большими показателями создаваемого напора, но не беспредельны возможности и самого котла. Его теплообменник и внутренние патрубки рассчитаны на определенную производительность и создаваемое давление, и завышать эти значения – не следует, так как это вполне может привести к выходу из строя дорогостоящей котельной установки.

Да и сам насос, если будет работать постоянно на пике своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, вряд ли прослужит долго. Это не говоря даже о повышенной шумности мощного оборудования и немалом расходе электроэнергии.

Какой выход – устанавливать на каждый контур собственный циркуляционный насос, рассчитанный по параметрам своей «подсистемы», которую он обслуживает.

Работа нескольких насосов требует обязательного согласования, иначе система будет разбалансированной

Итак, на каждый из контуров установлен собственный насос. Проблема решена? Увы, это далеко не так – она просто перешла в «другую плоскость» и даже усугубилась!

Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования. Но даже это, скорее всего, не сделает столь сложную схему равновесной. Насосы, как правило, увязаны с системами термостатического регулирования каждого из контуров, то есть их текущие, на данный момент, эксплуатационные характеристики – величины изменяющиеся. Один контур временно приостанавливает свою работу, другой, наоборот, включается. Не исключены варианты одновременного функционирования или, наоборот, временного простоя всех насосов. Циркуляция в одном контуре может создать инерционное, «паразитное» перемещение теплоносителя в другом, там, где это в настоящий момент не требуется – и так далее, разнообразных вариантов может быть немало.

В итоге это нередко приводит к недопустимому перегреву теплых полов, к неравномерности отопления различных помещений, к «запиранию» контуров и к другим негативным явлениям, которые сводят на нет старания хозяев создать высокоэффективную систему.

А хуже всего в этом случае насосу, установленному около котла – вся нестабильность параметров системы в первую очередь отражается на его работе, и в конечном итоге – на «раздерганном», не поддающимся точным регулировкам функционировании котла. А ведь нередко в крупных домах устанавливаются каскадно два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Все это вызывает быстрый износ дорогостоящего оборудования.

А выход, оказывается, совсем прост – необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Проблема балансировки решается установкой гидравлического разделителя (гидрострелки)

Именно эту функцию и выполняет гидравлическая стрелка (ГС). Это нехитрое устройство устанавливается между котлом и коллектором.

Правильное полное название гидрострелки – гидравлический разделитель. Стрелкой ее назвали, по всей видимости, потому, что она способна перенаправлять гидравлические потоки теплоносителя, обеспечивая сбалансированность всей системы в целом.

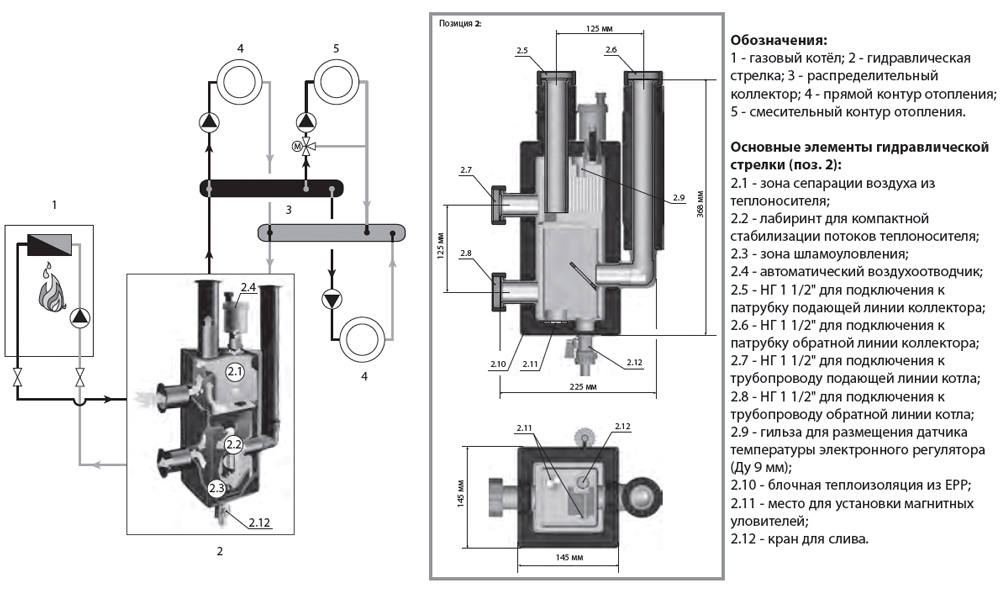

Конструкция обычной гидрострелки — чрезвычайно проста

Конструктивно этот элемент представляет собой полую трубу круглого или прямоугольного сечения, заглушенную с обоих торцов, с двумя парами патрубков – выходных, для подачи, и входных – для трубы «обратки».

По сути, образуются два взаимосвязанных, но, по сути – независимых друг от контура: малый конур котла и большой, включающий коллектор со всеми разветвлениями на остальные контуры. В каждом из этих двух контуров свой расход и скорость движения теплоносителя, которые не оказывают сколь-нибудь значимого влияния друг на друга. Обычно показатель Q1 – величина стабильная, так как насос котла работает постоянно на одних оборотах, Q2 – изменяющаяся по ходу текущей работы системы отопления.

По сути, система разделяется на малый контур котла и большой — с приборами теплообмена.

Диаметр трубы подбирается таким образом, чтобы создавался участок пониженного гидравлического сопротивления, что позволяет выровнять давление в малом контуре, поставить его вне зависимости от работы или простоя рабочих контуров. В целом это приводит к сбалансированной работе каждого из участков системы отопления, к плавному, не подверженному скачкам давления и температуры функционированию котельного оборудования и всей системы в целом.

Как работает гидравлический разделитель

В принципе, возможны три режима функционирования гидравлического разделителя.

Гидравлический разделитель может выполнить еще ряд полезных функций.

Прежде всего – обещанное замечание про систему отопления не самого разветвленного типа. Гидрострелка может стать полезным, а иногда даже – и обязательным элементом в том случае, если теплообменник котла изготовлен из чугуна.

Чугунные теплообменники не любят резких перепадов температур — могут дать трещину

При всех своих достоинствах этот металл все же обладает существенным недостатком – механической и термической хрупкостью. Резкий перепад температуры с большой амплитудой может привести к появлению трещины в чугунной детали. Таким образом, при розжиге системы отопления в холодное время года может возникнуть очень существенная разница температур – в топке и в трубе обратки. Прогрев теплоносителя в большом контуре займет немало времени, и этот период является весьма критичным для чугунного теплообменника. А вот если контур «укоротить», то есть запустить через гидравлический разделитель, нагрев теплоносителя осуществится гораздо быстрее, и вероятность деформации теплообменника котла будет минимальной.

Кстати, некоторые производители котельного оборудования с чугунными теплообменниками прямо указывают на необходимость установки гидрострелки – нарушение этих требований влечет прекращение гарантийных обязательств.

Резкое расширение объема в трубе гидрострелки и вызванное этим падение скорости движения жидкости вполне можно дополнительно «поставить на службу».

Возможные дополнительные функции гидрострелки — сепарация воздуха и очистка теплоносителя от твердых взвесей

Полностью исключить газообразование в теплоносителе – практически невозможно, поэтому в системе отопления устанавливаются спускные краны Маевского или автоматические воздухоотводчики – в группе безопасности, на радиаторах отопления и т. п. Очень эффективным, за счет большого объема, сепаратором воздуха способен стать и гидравлический разделитель. Для этого на него сверху врезают автоматический воздухоотводчик (поз. 1). Кроме того, на моделях заводского производства часто внутри цилиндра устанавливается специальная мелкоячеистая сетка, которая способствует активному отделению растворенного воздуха от жидкости с последующим выпуском его через отводчик.
Резкое замедление скорости потока способствует гравитационному оседанию твердых взвесей, появление которых вполне вероятно в теплоносителе. Если снизу установить кран (поз. 2), то появится возможность регулярно очищать систему от скопившегося шлама.

Видео: Анимированная демонстрация функционирования гидравлического разделителя

Специфика конструкции гидравлического разделителя

Как видно из изложенного, конструкция гидравлического разделителя – достаточно незамысловата. Тем не менее, она должна подчиняться определенным правилам.

В продаже в специализированных магазинах можно встретить немало предложений, разных размеров и конфигураций, то есть имеется возможность подобрать модель, максимально по своим параметрам подходящую под имеющуюся или планируемую систему отопления. Нередко встречаются оригинальные модели, которые конструктивно совмещают и сам гидравлический разделитель, и коллектор для подключения контуров. Иногда можно увидеть гидрострелки и вообще необычной звездчатой конфигурации.

Разнообразные варианты гидравлических разделителей заводского изготовления

Однако, если посмотреть на стоимость этих изделий, то наверняка возникнет мысль о возможности самостоятельного изготовления. И вправду, для хозяина дома, знакомого со слесарными и сварочными работами смонтировать гидравлический разделитель – не должно составить особого труда. Главное, соблюсти рекомендуемые размерные параметры, которые обеспечат оптимальную функциональность прибора.

Классическая схема гидравлического разделителя основывается на правиле «трех диаметров». Как это выглядит – показано на схеме.

«Классическая» схема по принципу «трех диаметров»

Диаметры, безусловно, показывают внутренний, условный проход, вне зависимости от толщины стенок.

Другая схожая схема — с патрубками, чередующимися по высоте. Ее пропорции показаны на второй схеме.

Схема с чередованием патрубков по высоте

Считается, что «ступенька вниз» для подачи будет способствовать лучшей сепарации газов, а «ступенька вверх» на обратке эффективнее отделяет твёрдые взвеси.

Как рассчитать диаметр гидрострелки D – будет рассказано в следующем разделе публикации. А пока что стоить заметить, что подобное соотношение диаметров выбрано неслучайно. Одна из главных целей – обеспечить скорость вертикальных потоков в пределах 0,1 ÷ 0,2 м/с, не более. Для чего это нужно:

Минимальная скорость обеспечивает максимальную очистку теплоносителя от шлама, способствует лучшей сепарации воздуха.
При небольшой скорости обеспечивается наиболее качественная естественная конвекция горячего, из подачи, и остывшего, из «обратки» теплоносителя. Это создает определенную температурную градацию по высоте – подобным свойством нередко пользуются применяя гидрострелка в качестве коллектора с разным температурным напором — отдельно для высокотемпературных (радиаторы или бойлер) и низкотемпературных («теплые полы») контуров. Такой подход позволяет снизить нагрузки на терморегулирующее оборудование, повысить общую эффективность каждого из контуров и всей системы в целом.

Гидравлический разделитель, позволяющий добиться градиента температур по высоте

Следует сказать, что вертикальное расположение гидрострелки, хотя и считается «классическим», но отнюдь не является догмой. Если не брать в расчет функции отделения из теплоносителя воздуха и сбора твердых взвесей, то, в зависимости от конкретных условий расположения труб в системе отопления, можно принять и горизонтальный вариант. Причем, даже расположение патрубков подачи и обратки котлового и отопительного контуров тоже может меняться. Несколько примеров представлено на схеме ниже.

Возможные схемы горизонтального размещения гидравлического разделителя

При таком расположении гидравлического разделителя требование к минимизации скорости потока в нем уходит на «второй план» — отделения осадков не требуется, а смешивание происходит за счет встречного направления потоков из первичного котлового контура и контура отопления. Это позволяет задействовать при изготовлении трубы меньшего диаметра. Но при этом необходимо создать условия, чтобы обеспечивалось качественное перемешивание. Для этого подающий и обратный патрубки каждого их контуров должны быть разнесены на расстояние, не менее чем четыре диаметра d, и при этом при любом диаметре патрубка эта дистанция не может быть менее 200 мм.

Пример смонтированной горизонтальной гидрострелки

Гидрострелка не обязательно всегда является сварной стальной конструкцией. Можно встретить немало примеров, когда мастера их изготавливают из медных труб или даже из полипропилена – такое устройство вообще будет стоить совсем недорого. Правда, при использовании пластика температурный режим в системе отделения не должен превышать максимальных 70 °С.

Гидравлический разделитель выполнен из полипропиленовых труб

Можно встретить и совсем неожиданные решения. Так, например, гидравлический разделитель выполняют из труб небольшого диаметра, придавая ему вид решетки. При таком подходе вполне можно ограничиться полипропиленовыми или даже металлопластиковыми трубами Ø 32 мм.

Решетчатый гидравлический разделитель из труб небольшого диаметра

Следуя этому же принципу, некоторые мастера устанавливают вместо такой решетки несколько секций старого ненужного радиатора отопления. С функцией гидравлического разделителя такое устройство справится в полной мере. Правда, необходимо учесть то, что неизбежны большие тепловые потери. Придётся продумать качественную термоизоляцию подобной импровизированной гидрострелки.

Расчет стандартного гидравлического разделителя

Предлагаемые в продаже готовые гидравлические разделители рассчитаны на определенную мощность системы отопления. Но если принято решение самостоятельно изготовить эту, в принципе, несложную конструкцию, то важно рассчитать базовые параметры – минимальный диаметр самой гидрострелки и диаметры подводящих патрубков. После этого, руководствуясь схемами, представленными выше, несложно будет составить собственный чертеж.

Ниже будут представлены два варианта расчета гидравлического разделителя «классического» вертикального типа.

Расчет от мощности системы отопления

Существует универсальная формула описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки»

Q = W / (с × Δt)

Q – расход, л/час;

W – мощность системы отопления, кВт

с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)

Δt – разница температур на подаче и «обратке», °С.

Вместе с тем, расход при движении жидкости по трубе равен:

Q = S × V

S – площадь поперечного сечения трубы, м²;

V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, для качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с. Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час. Можно взять усредненное значение – 540 м/час

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр.

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt)

= 0,0451 × √(W/Δt)

Так как значение будет получено в метрах, что не совсем удобно, можно перевести его сразу в миллиметры, умножив на 1000.

В итоге формула примет такой вид:

D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

D = 55,2 √(W/Δt) – для скорости в 0,1 м/с;
D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Быстро провести расчеты поможет встроенный калькулятор, размещенный ниже:

Калькулятор расчета рекомендуемых параметров гидрострелки по мощности и разнице температур

Укажите запрашиваемые значения и нажмите кнопку “Рассчитать параметры гидрострелки”

Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке

0,1 м/с 0,15 м/с 0,2 м/с

Укажите максимальную мощность системы отопления, кВт

Укажите температурный режим работы системы отопления – температуру в подаче и в “обратке”

Температура подачи

Температура “обратки”

Расчет параметров гидрострелки на основании производительности насосов

Есть и другой способ определить требуемые минимальные размерные параметры гидравлического разделителя. В этом случае за исходные величины будут браться величины производительности насосов в контуре котла и всех контуров отопления и, при наличии, горячего водоснабжения.

Как уже было понятно из описания принципа работы гидрострелки, ее основное предназначение – не перегружать насосное оборудование котельной установки, обеспечивая при этом должный расход теплоносителя во всех контурах отопления. Так на практике и получается, что суммарная производительность всех насосных установок всегда выше аналогичного показателя насоса, обеспечивающего циркуляцию непосредственно через котел.

В самом «пиковом» варианте, когда одновременно задействованы все насосы во всех контурах, суммарная производительность через гидрострелку стане равна разнице:

Q = ∑Qот. – Qкот.

∑Qот. – суммарная производительность всех насосов на контурах отопления и, если есть, на бойлере косвенного нагрева, м³/час

Qкот. – производительность циркуляционного насоса в малом контуре котла отопления. м³/час.

Вернемся вновь в формулам, которые рассматривались выше.

S = W / (с × Δt × V)

Мощность, как уже было показано выше, равна:

W = Q × с × Δt

Значит,

S = (Q × с × Δt) / (с × Δt × V) = Q / V

Отсюда осталось совсем немного для определения диаметра:

D = √ (4×S/π) = 2 × √ (Q /(π × V)) = 2 × √ ((∑Qот. – Qкот.) / (π × V))

Уточнить паспортные характеристики установленного или планируемого к установке насосного оборудования – несложно. Единственное, при расчетах не забывайте приводить значение производительности к единым величинам — м³/час, а скорость потока через гидрострелку – к м/час. Полученный результат останется привести к миллиметрам, умножив на 1000.

Можно сразу упростить формулу, введя константы и рекомендуемую скорость потока, как и в первом расчете. В итоге получаются следующие выражения:

При скорости вертикального потока равной:

0,1 м/с: D = 59,5 × √ (∑Qот. – Qкот.)
0,15 м/с: D = 48,6 × √ (∑Qот. – Qкот.)
0,2 м/с: D = 42,1 × √ (∑Qот. – Qкот.)

Эти соотношения заложены в размещенный ниже калькулятор:

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Укажите запрашиваемые данные и нажмите кнопку “Рассчитать параметры гидрострелки”

Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке

0.1 м/с 0.15 м/с 0.2 м/с

Укажите удобную единицу измерения производительности насосов

м³ в час литров в минуту

Последовательно укажите производительность всех насосов в контурах отопления и горячего водоснабжения.
Указываете числом в единицах измерения, которые были выбраны выше.
В качестве десятичного разделителя применяется точка.
При отсутствии насоса – оставлять поле незаполненным

Насос №1

Насос №2

Насос №3

Насос №4

Насос №5

Насос №6

Укажите производительность насоса (насосов) в малом контуре котла (котлов)

Насос котла №1

Насос котла №2

Рассчитанные величины являются минимальными. Если диаметр будет выше, то никакой беды от этого не случится – плавность работы системы отопления только выиграет. А вот заужение ниже расчетной величины – недопустимо!

Естественно, при приобретении или самостоятельном изготовлении гидравлического разделителя ориентируются на стандартные диаметры труб, но только приведенные от полученных результатов обязательно в большую сторону.

Заключение

Подводя итоги публикации, отметит еще раз основные достоинства системы отопления, оснащенной гидравлическим разделителем:

Чугунный теплообменник котла получает надежную защиту от тепловых ударов. Что продлевает срок службы котельного оборудования.
Намного упрощается подбор насосов. Для каждого контура модно приобрести прибор необходимой производительности, и это не потребует установки мощного насоса в контуре котла – гидрострелка в полной мере нивелирует этот дисбаланс.
Расход теплоносителя через котел отличается стабильностью, то есть оборудование всегда работает в штатном оптимальном режиме, без скачков давления и температуры.
Вся система отопления в целом получается сбалансированной, все контуры независимы и не оказывают значимого влияния один на другой.
Появляется возможность удаления шлама и газов.

И напоследок – еще один видео-сюжет о значимости гидрострелки в системе отопления:

Видео: Насколько важна гидрострелка в разветвлённой системе отопления?

Гидрострелка для отопления расчет и схема установки

Отопительная система является крайне сложным и запутанным «организмом», который для нормальной и эффективной работы нуждается во всестороннем согласовании, балансировке функционирования каждого отдельного элемента. И добиться такого рода гармонии нелегко, в особенности, если система отопления отличается сложностью, состоит из нескольких контуров и множества разветвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Более того, эти контуры, равно как и другие приборы теплообмена, могут оснащаться своими приборами автоматического регулирования и «жизнеобеспечения», если можно так выразиться, которые не должны вмешиваться своей работой в деятельность других элементов.

Гидрострелка для отопления

Содержание статьи:

1 Роль гидрострелки в современных отопительных системах
- 1.1 Простой вариант
- 1.2 Более сложный вариант
2 Можно ли устанавливать по одному насосу на каждый контур?
3 Особенности гидравлического разделителя
- 3.1 Видео – Ключевые особенности гидрострелок для отопления
4 Принцип действия гидрострелки
- 4.1 Ситуация №1
- 4.2 Ситуация №2
- 4.3 Ситуация №3
5 Популярные производители
6 Гидравлические разделители производства ООО «Атом» и средние цены
7 Особенности расчета гидравлического разделителя
- 7.1 Видео – Как рассчитать гидрострелку для отопления

Сегодня для получения «гармонии» отеплительной системы применяется сразу несколько способов, однако самым простым и вместе с тем эффективным считается предельно простое в своем устройстве приспособление – гидравлический разделитель, который больше известен в кругу покупателей как гидрострелка для отопления. О том, что собой представляет данный прибор, как он действует, каковы необходимые расчеты и действия при установке, пойдет речь в сегодняшней статье.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение.

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Особенности гидравлического разделителя

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Если говорить кратко, то гидрострелка может работать в одном из трех возможных режимов функционирования. Ознакомимся с каждым из них более детально.

Ситуация №1

Речь идет о почти идеальном состоянии равновесия всей сети. Давление жидкости, образуемое насосом в меньшем контуре, такое же, как суммарное давление всех контуров отопительной системы. Показатели входной и выходной температуры аналогичны. Рабочая жидкость вертикально не перемещается или же перемещается в минимальном количестве.

Но стоит заметить, что в действительности подобного рода ситуация наблюдается крайне редко, ведь функциональные свойства отопительных контуров, как мы уже упоминали ранее, склонны к периодическим изменениям.

Ситуация №2

В отопительных контурах расход рабочей жидкости выше, нежели в меньшем контуре. Образно говоря, спрос заметно превышает предложение. В подобных условиях возникает вертикальный поток носителя от обратного патрубка к подающему. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, подается от отопительного прибора. На приведенной схеме ситуация представлена более наглядно.

Ситуация №3

Полная противоположность предыдущей ситуации. Расход в контуре меньшего объема превышает аналогичный показатель в отопительных контурах. Это может происходить из-за:

кратковременного отключения одного контура (либо сразу нескольких) в связи с невостребованностью обогрева того или иного помещения;
прогрева котла, предусматривающего поэтапное подключение всех контуров;
отключения одного контура с целью ремонта.

Ничего страшного здесь нет. При этом в самой гидрострелке для отопления возникает нисходящий поток вертикальной направленности.

Гидравлические разделители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется немалым спросом, и причина тому заключается не только в хорошем качестве гидрстрелок, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами можно из таблицы, которая приведена ниже.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Обратите внимание! Если неправильно все рассчитать, то энергия из-за этого будет перерасходоваться. Следовательно, перед покупкой гидравлического разделителя необходимо в обязательном порядке выполнить эти расчеты, причем с максимальной точностью. В идеале этим должен заниматься профессиональный инженер-проектировщик, у которого имеются соответствующие навыки.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Видео – Как рассчитать гидрострелку для отопления

Как правильно устанавливать нужный гидравлический разделитель в систему отопления

Современный гидравлический разделитель — основной элемент регулирования потока теплового агента в отопительных контурах. В настоящее время устройство имеет несколько дополнительных названий: анулоид, гидрострелка, термогидравлический разделитель. На деле названия указывают лишь на наличие или отсутствие дополнительных функций.

Анулойд – одно из названии стрелки в системе отопления

Сфера применения

Оборудование, работающее по технологии длительного горения, требует обязательной установки представленных систем. При отладке газового котла рекомендуется использовать разделитель при больших мощностях и наличии вспомогательных контуров. Различия в работе газовых и твердотопливных типов котлов существенные. При использовании древесины или пеллетов в качестве топлива возникают несколько этапов: розжиг, горение, затухание и так далее. Газ, в свою очередь, не имеет столь ярко выделенных стадий.

Гидравлическая стрелка применяется для регулирования баланса между функционирующим котлом и системой отопления. Два основных показателя — давление и температура. Устройство оборудования довольно простое и не имеет никаких сложных дополнений. Это трубка, имеющая четыре выходных патрубка. Вся система герметична. Конечно же, производители не забывают про дополнительные функции:

теплоизоляционная защита съемного типа;
сепаратор воздуха;
дополнительный отвод с краном для слива теплового агента;
фильтра для сбора накипи, ржавчины и других шлаков.

Основываясь на вышеперечисленном, можно с уверенностью считать представленное оборудование важным элементом отопительной системы.

Основное предназначение

Современные системы отопления представляют собой многофункциональные контуры, по которым движется теплоноситель. Они создаются не только для регулирования давления и температуры, но и для подачи агента на различные нужды. То есть это может быть обогрев дома, гаража, бани, использование горячей воды для бытовой техники и так далее. В каждом потоке должно формироваться определённое давление и температура. Используя гидравлическую стрелку, можно реализовать все поставленные задачи.

Сложности в этом вопросе неизбежны, так как подсистемы работают при различных параметрах и должны функционировать независимо друг от друга. Разница наблюдается в следующих рабочих показателях:

перепады рабочих давлений;
расход теплоносителя;
время подачи и ограничения.

Теплоноситель поступает от одного источника, поэтому сделать контуры полностью независимыми невозможно. Гидравлические развязки очень хорошо помогают в решении сформировавшихся сложностей по разделению потоков.

Контуры гидравлического разделителя

Если в доме установлен твердотопливный котел, то вода нагревается в бойлере, где давление в несколько раз меньше, чем в самой системе отопления. Далее эта вода может применяется для разных задач:

отопление здания;
источник горячей воды в ванной, на кухне;
обогрев тёплых полов.

“Стрелка” создаёт несколько независимых потоков в отоплении

Таким образом, каждая система нуждается в соответствующем расходе и давлении. Если установить гидравлический разделитель в системе отопления, то можно создать нужные показатели.

Гидравлический разделитель — это в первую очередь дробление всей системы отопления на два независимых контура:

основной контур теплосистемы;
вспомогательные подсистемы, которым требуется регуляция.

То есть при ограничении подачи теплоносителя или регуляции можно формировать определенные температурные показатели, давление и расход в каждой отдельной подсистеме. В современных реалиях это является очень важным аспектом. Балансирование между техническими характеристиками производится с минимальными затратами.

Принцип работы

Существует главный показатель, при котором можно и нужно использовать гидравлическую стрелку — перепад давления в 0,4 метра водяного столба. Замеры проводятся на подаче и обратке. Основной принцип работы гидравлического разделителя может быть разным и зависит от количества контуров, дополнительного оборудования и других нюансов.

Существует три основных режима, при которых работает устройство:

За основу берутся два контура, работающих при одинаковых давлениях и расходах теплоносителя. Подбираются полностью идентичные насосы и режимы их работы. Это первый режим разделителя.
Показатели по давлению и расходу жидкости превышают данные по второму контуру. Такая система работает только при функционировании одного отопительного котла.
Проток первого контура выше протока второго. Такая система реализуется, когда надобность в котле отпадает либо ограничивается подача теплоносителя в определённые сезоны.

Расчет и выбор гидрострелки

Основная рекомендация по соблюдению техники безопасности выглядит так: лучше приобретать модели оборудования заводского типа. Компании-производители предоставляют гарантии качества и надежности, чего не скажешь о самодельных конструкциях. После покупки установка должна проводиться с предварительным тестовым запуском. После того как проведены все испытания и получен надлежащий результат, можно с легкостью пользоваться оборудованием.

Не стоит обращать внимания на самодельные конструкции

Если изготавливается гидравлический разделитель для отопления в домашних условиях, то потребуется проводить достаточное количество измерений и замеров, чтобы получить надлежащий результат. Нужно подобрать патрубки подходящего диаметра, затворную арматуру и сварить все в соответствии с техническими регламентами.

Гидрострелка для отопления — назначение, принцип работы и расчёт

Чтобы отопительная система работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех его узлов, а все элементы хорошо справлялись со своими функциями. Такая задача — достаточно сложная, особенно, когда речь идет и о разветвленном механизме с большим количеством контуров.

Очень часто подобные контуры имеют индивидуальные схемы термостатического управления, свой температурный градиент, различаются пропускной способностью, а также требуемым уровнем напора теплоносителя. Для того, чтобы объединить все узлы в единое целое. Поможет решить данную задачу гидрострелка для отопления. О том, что представляет собой гидравлические разделитель и как он работает, мастер сантехник расскажет в этой статье.

Назначение гидроразделителя

Для того, чтобы дать ответ на вопрос: в чем предназначение гидрострелки, следует разобраться как функционирует отопительная система. Наиболее простой вариант системы с принудительной циркуляцией упрощенно состоит из:

Котла (К), здесь теплоноситель нагревается;
Циркуляционного насоса (N1), за счет функционирования которого, теплоноситель движется по трубам подачи (красные линии) и обратки (синие линии). Насос монтируется на трубе или же входит в комплект конструкции котла — особенно это характерно для моделей настенного исполнения;
Радиаторов отопления (РО), благодаря которым происходит теплообмен — тепловая энергия теплоносителя передается в комнаты.

Осуществив правильный выбор циркуляционного насоса по производительности и образуемому напору в простой одноконтурной системе, вам может вполне хватить одного экземпляра и не придется монтировать вспомогательные устройства.

Обратите внимание! Циркуляционный насос — неотъемлемое звено системы отопления. Благодаря этому прибору эффективность функционирования системы увеличивается

Для домов, небольших по размеру, такой простой схемы может быть вполне достаточно. Но в больших помещениях очень часто приходится прибегать к применению несколько контуров отопления. Усложним схему.

Как видно на рисунке, благодаря насосу осуществляется циркуляция теплоносителя через коллектор Кл, откуда он разбирается на несколько разных контуров. Это могут быть:

Один или более высокотемпературных контуров с обычными радиаторами или конвекторами.
Водяные теплые полы (ВТП), для которых температурный режим теплоносителя должен быть намного ниже. Это означает, что придется задействовать специально предназначенные для этого термостатические устройства. Чаще всего сенсорная длина контуров теплых полов в несколько раз выше обычной радиаторной разводки.
Система обеспечения дома горячей водой с установкой бойлера косвенного нагрева (БКН). Здесь – совершенно особые требования к циркуляции теплоносителя, так как обычно изменением расхода протекающего через бойлер теплоносителя регулируется и температура нагрева горячей воды.

Теперь возникает вопрос: сможет ли справиться один насос с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли. Несомненно, на рынке можно найти высокопроизводительные и высокомощные модели, которые отличаются хорошими показателями образуемого напора, но здесь стоит учесть и возможности самого котла, которые никак нельзя назвать неограниченными. Его теплообменник и патрубки рассчитаны на определенную производительность и определенное давление, которое возникает. Если превысить заданные параметры, можно попросту прийти к тому, что ваш отопительный прибор выйдет из строя.

Да и если насос все время будет функционировать на гране своих возможностей, обеспечивая теплоносителем все контуры разветвлённой системы, то долго он не прослужит. К тому же работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в больших количествах.

Чтобы решить эту проблему, необходимо необходимо разделить всю гидравлическую систему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Именно для этого и предназначена гидрострелка, которая монтируется между котлом и коллектором. Установка гидрострелки в системе отопления позволяет избавиться от скачков температурного напора.

Устройство гидрострелки

Гидроразделитель — это вертикальный полый сосуд, состоящий из труб большого диаметра (квадратного профиля) с эллиптическими заглушками по торцам.

Размеры разделителя обусловлены мощностью котла, зависят от количества и объема контуров.

Тяжелый металлический корпус монтируется на опорные стойки, чтобы не создавать линейное напряжение на трубопровод. Компактные устройства крепят к стене, размещают их на кронштейнах.

Патрубок емкостного гидравлического разделителя и отопительный трубопровод соединяются с посредством фланцев или резьбы.

Автоматический клапан воздухоотводчика размещается в самом верхнем участке корпуса. От осадка избавляются при помощи вентиля или используют специальный клапан, который врезан снизу.

Материал, из которого изготавливается гидрострелка — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Корпус обрабатывают антикоррозийным составом, покрывают теплоизоляцией.

Принцип работы

Теперь, когда мы знаем для чего нужна гидрострелка для отопления и разобрались с ее конструкцией, можно переходить к особенностям ее функционирования.

В процессе её работы выделяется три основных режима.

Режим первый.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидрострелке.

Теплоноситель не задерживается в гидрострелке, а проходит сквозь нее по горизонтали, практически не создавая вертикального перемещения. Температура теплоносителя на патрубках подачи (Т1 и Т2) – одинакова. Естественно, такая же ситуация и на патрубках, подключенных к «обратке» (Т3 и Т4). В таком режиме гидрострелка, по сути, не оказывает никакого влияния на функционирование системы.

Но подобное равновесное положение – крайне редкое явление, которое может замечаться лишь эпизодически, так как исходные параметры системы всегда имеют тенденцию к динамическому изменению.

В продаже можно найти модели коллекторов со встроенными гидравлическими разделителями. Выбрать можно варианты на 2, 3, 4 или 5 контуров.

Режим второй.

В текущий момент сложилось так, что суммарный расход на контурах отопления превышает расход в контуре котла.

С такой ситуацией приходится сталкиваться достаточно часто, когда все подключённые к коллектору контуры именно в этот момент требуют максимального расхода теплоносителя. Обыденными словами – сиюминутный спрос на теплоноситель превысил то, что может выдать контур котла. Система при этом не остановится и не разбалансируется. Просто в гидрострелке сам по себе сформируется восходящий по вертикали поток от патрубка «обратки» коллектора к патрубку подачи. Одновременно к этому потоку в верхней области гидравлического разделителя будет производиться подмес горячего теплоносителя, циркулирующего по «малому» контуру. Температурный баланс: Т1 > Т2, Т3 = Т4.

Коллектор с гидрострелкой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и тёплые полы. Является самым популярным в своём сегменте. Наличие 4 контуров позволяет дополнительно подключить нагреватель воздуха в вентиляции. Для подключения ещё и резервного котла нужно наличие 5 контуров.

Режим третий.

Этот режим функционирования гидравлического разделителя является, по сути, основным – в грамотно спланированной и правильно смонтированной системе отопления именно он и станет превалирующим.

Расход теплоносителя в «малом» контуре превышает аналогичный суммарный показатель на коллекторе, или, иными словами, «спрос» на необходимый объем стал ниже «предложения». Причин тому может быть немало: — Аппаратура термостатического регулирования на контурах снизила или даже временно прекратила поступление теплоносителя из коллектора подачи на приборы теплообмена.

Температура в бойлере косвенного нагрева достигла максимальной, а забора горячей воды давно не было – циркуляция через бойлер прекращена. Отключены на какое-то время или на длительный период отдельные радиаторы или даже контуры (необходимость профилактики или ремонта, нет нужды отапливать временно неиспользуемые помещения и иные причины). Система отопления вводится в действие ступенчато, с постепенным включением отдельных контуров.

Ни одна из перечисленных причин никак негативно не скажется на общей функциональности системы отопления. Излишек объема теплоносителя вертикальным нисходящим потоком просто будет уходить в «обратку» малого контура. По сути, котел станет обеспечивать несколько избыточный объем, а каждый из контуров, подключенных к коллектору или напрямую к гидрострелке, будет забирать ровно столько, сколько требуется в настоящий момент. Температурный баланс при таком режиме работы: Т1 = Т2, Т3 > Т4.

При монтаже гидрострелки в индивидуальных системах отопления чаще всего используются пластиковые модели, которые и стоят дешевле, и установка их производится при помощи фитингов.

Расчет гидрострелки

Многие пользователи задаются вопросом: как рассчитать гидрострелку для отопления? Поскольку устройства, которые есть в продаже предназначены для определенной мощности отопительной системы.

Многие хотят самостоятельно изготовить прибор и тогда очень важно произвести правильные и точные расчеты.

Представим расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой мощности, теплоемкости теплоносителя и разницы температур в трубах подачи и «обратки».

Формула расчёта расхода теплоносителя

Q = W / (с × Δt)

Где:

Q – расход, л/час;
W – мощность системы отопления, кВт
с – теплоемкость теплоносителя (для воды – 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С)
Δt – разница температур на подаче и «обратке», °С.
Вместе с тем, расход при движении жидкости по трубе равен: Q = S × V
S – площадь поперечного сечения трубы, м²;
V — скорость потока, м/с.

S = Q / V= W / (с × Δt × V)

Опытным путем доказано, что для оптимального смешивания в гидравлическом разделителе, качественного отделения воздуха и выпадения в осадок шлама, скорость в нем должна быть не выше 0,1 – 0,2 м/с.

Раз уж выбрана единица измерения час, то умножаем на 3600 секунд. Получается 360 – 720 м/час.

Можно взять усредненное значение – 540 м/час.

Если расчет производится для воды, то можно сразу ввести несколько исходных значений, чтобы упростить формулу:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Определив сечение, по формуле площади круга несложно определить и требуемый диаметр:

D = √ (4×S/π) = 2 × √ (S/π)

Подставляем значения:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)

В итоге формула примет такой вид:

D = 45,1 √(W/Δt) – для скорости потока в трубе гидрострелки в 0,15 м/с.

Несложно просчитать и значения для верхнего и нижнего предела допустимой скорости потока:

D = 55,2 √(W/Δt) – для скорости в 0,1 м/с; D = 39,1 √(W/Δt) – для скорости в 0,2 м/с.

Определив диаметр гидрострелки, несложно вычислить и диаметры входных и выходных патрубков.

Поэтому гидрострелка для отопления решает важные задачи. При необходимости её нужно монтировать.

Видео

В сюжете – Принцип работы гидравлической стрелки.

В сюжете – Устройство и назначение гидрострелки

В продолжение темы посмотрите также наш обзор Термостат для водонагревателя: стержневой, капиллярный, электронный

Руководство по коллекторам с низкими потерями – журнал CIBSE

В связи с возрастающими сложностями производства тепла и необходимостью правильной и эффективной работы как источников нагрева, так и источников охлаждения важно правильно проектировать и интегрировать коллекторы в системы.

Целью этой статьи является предоставление исчерпывающих рекомендаций по проектированию и более подробной информации по этому вопросу, чем было опубликовано ранее. Он следует за «Говорящими заголовками», февраль 2014 г., CIBSE Journal, , в котором рассматриваются ключевые вопросы проектирования заголовков и режимов потока внутри заголовков. В результате возникли вопросы о конструкции коллекторов и расчете паразитного потока в автономных цепях нагрузки: в этой статье рассматриваются обе области.

Что такое заголовок с малыми потерями?

Общепринятым определением коллектора с малыми потерями (LLH) является устройство, которое обеспечивает гидравлическое разделение между первичным и вторичным контурами с раздельной подачей насосов. Гидравлическое разделение означает, что взаимодействие первичных и вторичных насосов исключено, а первичные и вторичные насосы работают независимо друг от друга. По этой причине они также известны как гидравлические сепараторы, но хотя LLH обеспечивает гидравлическое разделение, гидравлический сепаратор не обязательно является устройством с малыми потерями.

Рекомендации по проектированию коллектора с низкими потерями:

Необходимость очень низкого перепада давления вдоль коллектора для достижения смешивания первичного и вторичного потоков с низкими потерями давления
Относительное расположение и размеры первичных и вторичных портов
Минимизация паразитных потоков в автономных цепях нагрузки.

Рисунок 1: Типы коллекторов с низкими потерями

Достижение очень низких потерь давления в коллекторе является простым расчетом, в то время как расположение портов зависит от того, предназначена ли конструкция в основном для первичного потока (Q _p ) больше вторичного потока (Q _s ) или наоборот. В идеале Q _p = Q _s , но на практике этого добиться трудно. Температурное разбавление нагрузки произойдет, когда Q _s > Q _p , что может повлиять, например, на вентиляционные установки, для правильной работы которых требуется минимальная температура потока.

В качестве альтернативы, при Q _p >Q _s произойдет повышение температуры обратной линии котлов, что предотвратит конденсацию котлов, если контур нагрузки рассчитан на температуру обратной линии <55°C. Основное внимание в этой статье уделяется оптимизации гидравлического разделения и минимизации паразитного потока с использованием коллекторов типа 1 или типа 2 (рис. 1), поскольку на практике идеальное гидравлическое разделение недостижимо.

Увеличение размеров первичных и вторичных портов оптимизирует гидравлическое разделение и сведет к минимуму паразитный поток за счет снижения скорости впрыска в коллектор разработанный на коллекторе между вторичными портами (коллекторы как типа 1, так и типа 2), который следует рассматривать как источник давления, который создает поток в автономном контуре нагрузки. Кроме того, в расчет для коллекторов типа 1 должна быть включена составляющая динамического (скоростного) давления от первичного потока, поступающего в порт вторичного потока из первичного нагнетательного шлейфа.

Увеличение размеров портов первичного и вторичного потоков оптимизирует гидравлическое разделение и сведет к минимуму паразитный поток за счет снижения скорости впрыска в коллектор.

Было разработано итеративное решение, в соответствии с которым диаметр коллектора, расстояние между вторичными портами и потеря давления при полной нагрузке контура нагрузки могут варьироваться для достижения баланса между давлением, развиваемым в коллекторе, и давлением без нагрузки. потеря контура нагрузки, для котлов и нагрузок от 50кВт до 3МВт и при температуре подачи от 40°С до 120°С.

Пример расчета

Возьмем систему с первичным контуром мощностью 400 кВт, работающую при температуре 80°C/60°C, подключенную к контуру нагрузки 350 кВт через 150-мм коллектор с 500-мм расстоянием между портами вторичного контура. На рис. 2 показан паразитный поток в контуре нагрузки для отверстий первичного потока с размерами 65 мм, 80 мм и 100 мм в зависимости от потери давления в контуре нагрузки при полной нагрузке (сплошные линии).

Чем меньше порт первичного потока, тем больше скорость впрыска в коллектор и тем больше давление, оказываемое на порт вторичного потока. Увеличение размеров первичных и вторичных обратных портов, а также входных труб оптимизирует гидравлическое разделение и сведет к минимуму паразитный поток.

Моноблочные коллекторы

Моноблочные коллекторы (CCH), широко используемые в США, можно оценить, установив в инструменте одинаковые диаметры коллектора и первичной трубы. Пунктирная красная линия на рисунке 2 показывает паразитный поток, возникающий из-за того, что вторичные трубы расположены на расстоянии четырех диаметров друг от друга на первичной и вторичной трубах диаметром 65 мм. Однако CCH не соответствуют определению LLH, потому что любое смешение потоков не является низким уровнем потерь. Это не то же самое, что LLH, и их не следует использовать вместо LLH, но CCH могут быть полезны при подаче тепла — например, комбинированного производства тепла и мощности — в первичный контур.

Неопределенности

Не удалось найти информацию для количественной оценки влияния автономных насосов на паразитные потоки. Будет минимальное «ударное» давление (Psmin), прежде чем автономный насос начнет работать на выбеге, ниже которого не будет паразитного потока. Кроме того, потери давления через автономный насос неизвестны.
Нагнетательные шлейфы показаны в коллекторах на рис. 1, и требуется дополнительная информация о проникновении первичного потока в коллектор и через него, в частности, профили зависимости скорости от расстояния, когда большая часть потока течет под прямым углом вниз по коллектору.

Шероховатость поверхности

Таблицы потерь давления в трубах в CIBSE Guide C не содержат никакой информации о вероятном увеличении потерь давления в трубах с течением времени. Для примера расчета, в то время как коллектор, использующий новую стальную трубу, будет иметь потерю давления 3,65 Па.м ^-1 , корродированная труба будет иметь 5,26 Па. м ^-1 , а сильно корродированная труба 11,78 Па.м. ^-1 . Важно поддерживать качество воды на протяжении всего срока службы системы, чтобы поддерживать свойства коллектора с низкими потерями с течением времени.

Рекомендуемая конфигурация системы

На рис. 3 показана рекомендуемая конфигурация для общей системы. Использование коллектора типа 2 эффективно устраняет паразитные потоки, и если, что вполне вероятно, Psmin больше, чем перепад статического давления на вторичных портах, паразитный поток не возникнет.

Давление, развиваемое в контурах нагрузки коллектором типа 1 при отсутствии нагрузки, больше, хотя все еще относительно мало – не более нескольких сотен Па. Однако под нагрузкой коллектор типа 1 не обеспечивает гидравлического разделения, поскольку первичный контур может перекачиваться во вторичный, а затем обратно в первичный.

Установка обратных клапанов (NRV) последовательно с каждым вторичным насосом может устранить паразитные потоки, при условии, что давление, необходимое для открытия NRV, больше, чем давление, создаваемое коллектором в контурах нагрузки. CJ

ОБНОВЛЕННЫЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ

Следующие пересмотренные и расширенные правила проектирования должны обеспечить хорошее гидравлическое разделение и минимизировать паразитный поток в автономных контурах нагрузки: Qp>Qs для предотвращения снижения температуры в нагрузке или Qs>Qp для предотвращения повышения температуры в котлах

Правило 2. Коллектор типа 3 предпочтителен для постоянной температуры обратного потока Qs>Qp и с портом вторичного потока, расположенным над портом первичного потока

Q Правило 3. Увеличьте размеры первичных подающих и вторичных возвратных портов на коллекторах типа 1, а также длину трубы, в 5-10 раз превышающую диаметр портов на входе в каждый порт, для достижения потери давления <100 Па·м-1. .

Для всех типов коллектора:

Правило 4. Скорость потока и перепад давления по коллектору не должны превышать 0,3м.с-1 и 5Па.м-1 соответственно при мощности котла до 3МВт
Правило 5. Диаметр LLH должен быть минимум в два раза больше диаметра первичного подающего и обратного трубопровода для котла мощностью 3 МВт и до трех раз больше диаметра первичного трубопровода при 50 кВт
Правило 6. Физическое расстояние между вторичными портами имеет второстепенное значение, если заголовок соответствует Правилам 4 и 5
Правило 7. Коллектор должен быть установлен вертикально, чтобы улавливать осадок внизу и обеспечивать удаление воздуха вверху
Правило 8. Коллектор должен работать при нейтральном давлении со стороной всасывания (входа) всех насосов, подключенных к коллектору
Правило 9. Наддув системы должен воздействовать непосредственно на коллектор
Правило 10. Поддерживайте качество воды на протяжении всего срока службы системы.

■ Калькулятор коллектора с низкими потерями, который в настоящее время представляет собой нерецензируемый исследовательский инструмент, можно загрузить с сайта CIBSE Journal по адресу bit. ly/LLHcalc

■ Любой читатель, обладающий количественной информацией о шлейфах нагнетания , ударное давление и потери в автономных центробежных насосах или с комментариями к калькулятору, просят опубликовать свой ответ (с заголовком «Низкие потери») по адресу [email protected]

■ Райан Кирквуд — менеджер по развитию бизнеса тепловых насосов в компании Baxi Heating
Дэвид Палмер сейчас на пенсии. Ранее он был директором компании Campbell Palmer Partnership

Hydraulic Separators – Watts

Гидравлические сепараторы – Вт

Характеристики

Доступны модели 22 и 44 гал/мин
Для установки требуются отдельные хвостовики или адаптеры

Литература
- Вт Рабочая зона радиационной зоны

Выберите модель

Выберите варианты ниже, чтобы определить UPC, код заказа и ремонтный комплект для конкретного гидравлического сепаратора

Посмотреть все модели

СКП: {{UPC}}

Код заказа: {{Код заказа}}

Комплекты

СКП: {{UPC}}

Код заказа: {{Код заказа}}

{{это}}

результатов не найдено

Загрузи больше

Найти торгового представителя

Найти оптовика/дистрибьютора

Посмотреть гарантию Служба поддержки

Поделись этим продуктом

Создайте свою спецификацию менее чем за 5 минут

Подробнее

Информация об утверждении/сертификации

Информацию об утверждении для конкретного продукта см. в листе технических характеристик продукта или обратитесь к представителю Watts. Для получения общей информации о любых партнерах по сертификации, указанных в спецификации, посетите веб-сайты наших партнеров по сертификации:

ASSE	CSA	Сертификаты FM	НСФ
UL	УЛК	USC	WQA

Что такое заголовок с низкими потерями?

Перейти к содержимому

Моя учетная запись | Помощь |

Войти |

+44 | 1384 881188

ЧТО ТАКОЕ КОЛЛЕКТОР С НИЗКИМИ ПОТЕРЯМИ – ГИДРАВЛИЧЕСКОЕ РАЗДЕЛЕНИЕ ОБЪЯСНЕНИЕ

Что они делают и как они это делают.

Круглосуточная доставка
На все заказанные товары в наличии.
Пн-Чт до 14:00, 11:00 Пятница

Проектирование и производство
Полностью собственное проектирование и производство в соответствии с EN / ASME / PED.

Аккредитация ISO14001
FlexEJ имеет аккредитованную систему экологического менеджмента.

Коллектор с низкими потерями (LLH) представляет собой гидравлический сепаратор. Это устройство, которое позволяет одной части гидравлической системы работать независимо от другой части, что особенно необходимо при наличии нескольких насосных контуров, работающих вместе.

Функция коллектора с низкими потерями состоит в том, чтобы разделить две системы: первичный(е) источник(и) тепла и вторичные нагрузки. Это позволяет оборудованию работать с постоянным расходом в первичном контуре, в то время как расход и температура во вторичном контуре могут изменяться.

Это позволяет избежать любого взаимодействия между двумя контурами и позволяет температуре возврата первичного контура отображать нагрузку на систему. Он также позволяет контролировать последовательность температуры обратного потока нескольких источников тепла.

Как достигается гидравлическое разделение?

Гидравлическое разделение достигается путем обеспечения очень низкой скорости и, следовательно, очень низкого перепада давления на пути между соединениями в корпусе коллектора с низкими потерями. Это позволяет любой разнице потоков между контурами проходить через тело, не влияя на характеристики ни первичного, ни вторичного контуров.

Каковы преимущества заголовка с низкими потерями?

Системы отопления (или охлаждения) обычно содержат несколько насосных контуров – несколько источников тепла и несколько контуров отопления. Поскольку любой насос естественным образом ищет рабочую точку на своей кривой, несколько насосов будут иметь тенденцию к взаимодействию, что приведет к неуравновешенным и нестабильным потокам в каждой части системы.

Преимущество этого гидравлического разделения заключается в повышении эффективности и производительности системы отопления. Источники тепла защищены от неравномерных потоков, что в конечном итоге увеличивает срок службы оборудования. При вертикальной установке низкая скорость потока в коллекторе с низкими потерями позволит грязи отделяться на дно, а воздух — в верхнюю часть корпуса для легкого удаления.

Основные конструктивные особенности коллектора с низкими потерями

Основные характеристики коллектора с низкими потерями включают в себя секцию корпуса, площадь поперечного сечения которой намного больше, чем у подсоединенных к нему трубопроводов. Активная длина тела обычно более чем в три раза превышает диаметр тела.

Обе эти особенности обеспечивают низкий перепад давления в корпусе и, таким образом, хорошее гидравлическое разделение.

Соединения с корпусом LLH обычно выполняются с тем же диаметром, который выбран для трубопровода контура. Мы рекомендуем использовать горизонтальные заголовки, как описано ниже.

Вертикальные LLH, как правило, включают AAV в верхней части и грязевой клапан в нижней части.

Что такое горизонтальные заголовки?

Горизонтальные коллекторы относятся к предпочтительному способу подключения нескольких первичных и вторичных цепей к коллектору с низкими потерями, как показано ниже:

В качестве альтернативы каждый контур может быть подключен к корпусу LLH независимо – без горизонтальных разъемов – с одной парой соединений для каждого контура. Потенциальная проблема с этим подходом заключается в непредвиденных схемах потока в теле LLH. Учитывая, что целью LLH является обеспечение пути с очень низким сопротивлением между соединениями, некоторые системные условия могут привести к нежелательному потоку между цепями.

Горизонтальные разъемы решают эту проблему, объединяя аналогичные цепи в одно подключение к корпусу ДШУ. Это обеспечивает ожидаемую схему потока внутри LLH независимо от изменений потоков в отдельных контурах.

Все стандартные конструкции FlexEJ предназначены для использования с горизонтальными коллекторами — мы с удовольствием предложим цену и создадим любую требуемую конструкцию.

Как рассчитать размер заголовка с низкими потерями?

Для расчета коллектора с низкими потерями все, что вам нужно, это первичная и вторичная мощность или расход, а также Калькулятор коллектора с низкими потерями FlexEJ

. Этот калькулятор позволит вам определить размер заголовка с низкими потерями на основе расхода или мощности в ваших первичных и вторичных цепях. Калькулятор работает либо с несколькими подключениями к корпусу — по 1 паре на цепь, либо с объединенными в горизонтальные разъемы.

Калькулятор охватывает обе схемы подключения, предоставляя 4 отдельных первичных и вторичных входа плюс общее количество, которое представляет реализацию горизонтального заголовка. При преобразовании мощности в расход принимаются фиксированные стандартные значения свойств воды.

Возможны ли изменения температуры при использовании коллектора с малыми потерями?

Да – в зависимости от расхода. Поскольку коллектор с низкими потерями работает, позволяя смешивать поток и возврат, должно происходить изменение температуры смешанного потока. Ссылаясь на диаграммы ниже, во всех случаях потоки в первичном контуре и из него должны быть равны, поэтому F1=F3, и во всех случаях потоки в и из вторичного контура должны быть равны, поэтому F2=F4:

Случай 1: первичный = вторичный поток

Поскольку система сбалансирована, в корпусе LLH нет вертикального потока, поэтому F1=F2 и обязательно F3=F4.

В результате температура первичного потока равна температуре вторичного потока, поэтому T1=T2 и T3=T4.

Смешивания нет.

Случай 2: Первичный > Вторичный поток

Простейший вариант этого случая – это когда вообще нет вторичного потока – поэтому весь первичный поток должен пройти через тело LLH в первичный возврат.

Для всех других условий, где F1>F4, часть потока, равная F1-F4, проходит через корпус LLH.

Смешивание происходит только на первичной обратке, поэтому необходимо учитывать T3:

Случай 3: Вторичный > Первичный поток

Простейший вариант этого случая — это когда вообще нет первичного потока — поэтому весь вторичный возврат должен проходить через тело LLH во вторичный поток.

Для всех других условий, когда F4>F1, часть потока, равная F4-F1, проходит через корпус LLH.

Смешивание происходит только во вторичном потоке, поэтому необходимо учитывать Т2:

Есть ли у FlexEJ собственный ассортимент разъемов с низкими потерями?

Да. FlexEJ имеют ряд стандартных размеров.

Вы можете сделать заказ прямо с этого веб-сайта или по телефону. Мы также производим по вашим спецификациям для разовых заказов, а также для OEM-поставщиков.

FlexEJ Standard LLH предназначены для использования с горизонтальными коллекторами. Все продукты доступны в нашем интернет-магазине и поставляются со склада.

Пожалуйста, перейдите по ссылке на страницу продукта для получения полной информации, цен и доставки.

Может ли FlexEJ изготовить на заказ коллекторы с низкими потерями?

Да, есть. Мы предлагаем короткие сроки изготовления разветвителей с низкими потерями на заказ для использования без горизонтальных разветвителей — отдельных соединений контура с корпусом — и любых дополнительных функций, которые вам необходимы.

Пожалуйста, используйте форму ниже, чтобы связаться с нами, или позвоните по номеру 01384 881188, чтобы поговорить с нашим отделом продаж.

Нужна подробная смета?
Узнать цену. На нас.

Мы можем предоставить полную техническую информацию, включая цены и сроки доставки. Для более сложных расчетов будут предоставлены предварительные эскизы и расчеты.

. Они не кусаются. И они знают, о чем говорят. Позвоните команде в любое время с 8:30 до 15:30 по будням, до 12:30 по пятницам или воспользуйтесь номером 9.0151 LIVE CHAT если вы предпочитаете быстрый текстовый ответ. Для более сложных запросов отправьте нам любую предварительную документацию, используя форму , чтобы получить предложение , или напишите нам по адресу sales@flexej. co.uk.

ОПЫТ В ПРОМЫШЛЕННОСТИ
Компания FLEXEJ Ltd была основана в 2002 году двумя профессиональными инженерами, которые объединили уже пользующиеся уважением дизайнерские способности с деловыми и коммерческими навыками, полученными в крупных многонациональных компаниях.
Команда также хорошо знакома с соблюдением сложных требований к документации, неразрушающему контролю в процессе и тестированию проектов. Мы поставляли газ многим крупным конечным потребителям, таким как EDF, Exxon, Shell, Reliance и QatarGas, работая с крупными подрядчиками, такими как JGC, Foster Wheeler & Technip.
FLEXEJ является ведущим британским поставщиком высококачественных фланцевых резиновых сильфонов, компенсаторов и компенсаторов, а также резиновых и металлических сильфонов, изготовленных по индивидуальному заказу, промышленных металлических шлангов, сосудов под давлением, производства систем ОВКВ, проектирования под давлением и специализированной сварки давлением. – с нашего завода-изготовителя в Стоурбридже, недалеко от Бирмингема, в самом сердце Уэст-Мидлендса в Великобритании.
На протяжении десятилетий гидродинамические сепараторы (ГДС) использовались в качестве устройств первичной очистки ливневых стоков. Хотя эти системы используются уже много лет, определение размеров и проектирование системы HDS может быть сложным и запутанным. Целевые показатели производительности, методологии определения размеров, запутанные расчеты производительности от производителей, онлайн- и офлайн-размещение и другие факторы необходимо учитывать для правильного проектирования и функциональности системы HDS.
Системы HDS, иногда называемые сепараторами нефтяного песка, вихревыми устройствами или вихревыми сепараторами, представляют собой наилучшие методы управления структурой (BMP), используемые для очистки и предварительной очистки ливневых стоков. Системы HDS представляют собой подземные конструкции, обычно сделанные из бетона, с внутренними компонентами, которые создают завихряющийся вихрь для улучшения осаждения частиц. Наиболее распространенным механизмом разделения частиц является седиментация, описываемая законом Стокса. Чтобы стимулировать осаждение взвешенных частиц, устройства HDS закручивают захваченную ливневую воду, чтобы максимально продлить путь потока и обеспечить время, необходимое для подъема плавучих веществ и углеводородов, в то время как отложения и другие загрязняющие вещества оседают в отстойнике.
Системы HDS часто содержат внутренние компоненты, предназначенные для снижения скорости воды и предотвращения турбулентности, что уменьшает ресуспендирование ранее захваченных загрязняющих веществ. Некоторые системы HDS также включают технологию просеивания для улучшения удаления мусора и мусора. Одним из основных преимуществ систем HDS является простота обслуживания. Загрязняющие вещества улавливаются и удерживаются в единой конструкции, которую можно легко очистить, не входя в замкнутое пространство, с помощью вакуумной тележки.
Системы HDS часто используются для обеспечения качественной очистки ливневых вод в местах, где пространство ограничено для традиционных наземных методов очистки ливневых вод, таких как зеленая инфраструктура (GI), пруды, водно-болотные угодья и болота. Системы HDS с возможностью просеивания также обычно используются в качестве решений на конце трубы, помогая удовлетворить требования к общей максимальной ежедневной нагрузке за счет удаления мусора и мусора.
Системы HDS часто устанавливаются перед подземными системами задержания и инфильтрации в качестве устройств предварительной обработки. Улавливая большую часть мусора, общего количества взвешенных твердых частиц (TSS) и углеводородов перед этими системами, техническое обслуживание становится проще, поскольку материал собирается в меньшем устройстве со свободным доступом для очистки. Это также снижает риск засорения регулирующих устройств на выходе.
Рис. 1. Система HDS выполняет предварительную обработку перфорированной системы инфильтрации CMP.
Важность предварительной обработки еще более важна для систем инфильтрации или других систем, которые используют пустое пространство в каменной засыпке для хранения (см. Рисунок 1). Если осадок не будет удален до того, как он попадет в камень, со временем пустоты в камне могут забиться, пространство для хранения будет уменьшено, а система задержания будет недостаточно спроектирована. Если это произойдет, единственным способом восстановить функциональность будет удаление и замена системы, что может быть очень дорогостоящим и разрушительным. Используя предварительную обработку с помощью системы HDS перед системами инфильтрации, отложения, которые могут забивать каменные пустоты и природные почвы, могут быть уловлены выше по течению, что продлевает срок службы всей системы.
Предварительная обработка для строительства с низким уровнем воздействия и зеленой инфраструктуры
Системы HDS все чаще используются в качестве предварительной обработки для систем сбора дождевой воды и систем биоудерживания. Предварительная обработка собранной воды перед хранением в системах сбора дождевой воды защищает насосы, фильтры и приспособления, расположенные ниже по течению, от повреждений или засорения, а также снижает затраты на очистку и техническое обслуживание, не допуская попадания загрязняющих веществ в цистерну и механическую систему. Это также снижает количество органических веществ и биологическую потребность в кислороде в цистерне, уменьшая вероятность создания анаэробных условий и связанных с ними запахов.
Хотя системы HDS встречаются реже, они также могут обеспечивать предварительную обработку систем биоретенции, удаляя неприглядный мусор, который может отвлекать от эстетической привлекательности этих систем, а также удаляя TSS, которые могут привести к засорению и сбоям системы. Местные условия на площадке будут определять, возможно ли это, поскольку системы HDS выходят из труб, которые находятся ниже уровня земли, в то время как системы биоудерживания часто принимают потоки на поверхности. Однако на участках с достаточным уклоном система HDS может располагаться выше по течению на большей высоте, чтобы вода, выходящая из выхода систем HDS, затем попадала в верхнюю часть системы биоудерживания.
Критерии спецификации HDS
Рекомендуется, чтобы спецификации систем HDS включали следующие компоненты:
• Целевой загрязнитель (взвешенные вещества, мусор, углеводороды)
• Цель снижения загрязнения загрязнителями (удаление 50 %, удаление 80 %, удаление 100 %).
• Методология определения размера (например, скорость очистки, чистое годовое удаление загрязняющих веществ)
Рисунок 2. Распределение частиц по размерам
Особое значение для правильной конструкции и производительности имеет спецификация целевого частичного размера. TSS в ливневом стоке обычно имеет широкий диапазон размеров частиц, начиная от мелких частиц, таких как глина, размером менее 2 микрон, до среднего гравия, размер которого может составлять 4000-8000 микрон (см. рис. 2). Системы HDS более эффективны при удалении более грубых материалов; по мере экспоненциального увеличения скорости осаждения диаметр частиц увеличивается. Общепринятый диапазон эффективности систем HDS составляет 50 микрон и более. Для применений, требующих улавливания частиц размером менее 50 микрон, рекомендуется фильтрующее устройство.
Целевое распределение частиц по размерам также влияет на скорость работы системы HDS. Во многих юрисдикциях целевые показатели эффективности устанавливаются местными нормативными актами. Если это не так, зарегистрированный инженер должен будет решить, на какой размер частиц ориентироваться.
Рисунок 3. Эффективность удаления для выбранных градаций частиц
На рисунке 3 показано влияние выбора мишеней разного размера частиц на скорость работы конкретной системы HDS и, следовательно, размер системы и ее стоимость. Обратите внимание, что у каждого производителя HDS будет разная эффективность удаления/скорость работы для каждой из их систем HDS. В этом примере, если целевая эффективность удаления составляет 80%, скорость работы значительно варьируется в зависимости от целевой градации: частицы размером 50 микрон, частицы размером 80 микрон или частицы размером 150 микрон. Чем тоньше целевая градация, тем ниже скорость работы и тем больше должна быть система для достижения целевого удаления загрязняющих веществ. Например, люк HDS диаметром 4 фута может удалить 80% частиц размером 150 микрон при скорости 1 куб. фут в секунду, но для удаления 80% частиц размером 80 микрон при скорости 1 куб. . Ориентация на разные размеры частиц — одна из причин, по которой разные производители часто рекомендуют системы HDS разного размера для одного и того же объекта.
Общие методики определения размеров гидродинамических сепараторов
Выбор правильного размера следует начинать с проверки местных правил. Во многих случаях местные или государственные нормативные акты определяют размер системы HDS и даже предоставляют список продуктов, одобренных для использования. Если нет нормативных требований, инженер должен определить, какие загрязняющие вещества необходимо удалить, а также целевой процент их удаления.
Существует два основных метода определения размера системы HDS. «Метод точки на кривой» определяет, какой размер модели HDS обеспечивает желаемую эффективность удаления при заданном потоке для определенного размера частиц. Процесс суммирования «Метода чистой годовой калибровки» используется, когда требуется конкретная эффективность удаления чистой годовой нагрузки наносов, а конкретные местные требования к калибровке не предписаны.
Точка на кривой
В методе «точка на кривой» анализируются данные о производительности системы HDS при определенных рабочих скоростях с использованием определенного распределения частиц по размерам. Во многих случаях нормативные акты требуют, чтобы очищалась определенная скорость потока, часто называемая расчетным потоком качества воды (WQQ) или скоростью потока очистки. Этот WQQ представляет собой пиковый расход либо в результате события с определенным интервалом повторения (например, однолетний или двухлетний шторм), либо в результате глубины качества воды (например, 1 дюйм осадков). Скорость потока при очистке определяется как скорость, с которой система HDS будет удалять осадок определенной градации с определенной эффективностью удаления (например, 80% удаление 150 микрон при 1 куб. фута в секунду). Следовательно, они варьируются в зависимости от градации и эффективности удаления, указанных инженером-проектировщиком, а размер системы масштабируется в соответствии с целью проекта. Системы HDS должны быть спроектированы таким образом, чтобы обрабатывать все потоки вплоть до расхода, необходимого для очистки.
Рис. 4. Наблюдаемая эффективность удаления взвешенных веществ системой CDS 2015 в поддерживаемых условиях (хранение осадка при 0% емкости) с использованием кремнезема ОК-110 (средний размер частиц 110 микрон).
На рис. 4 показана наблюдаемая эффективность удаления взвешенных частиц системой HDS диаметром четыре фута в диапазоне потоков с использованием кремнезема OK-110, средний размер частиц которого (d50) составляет 110 микрон. Как и ожидалось, по мере увеличения скорости потока эффективность удаления снижается, так как остается меньше времени для осаждения частиц. В этом примере, если бы вы определили размер системы для удаления 80%, скорость потока составила бы примерно 0,6 CFS.
Методология метода «точка на кривой» консервативна, но упрощена; Предполагая, что все устройства были протестированы с использованием одних и тех же PSD и методов, это упрощает сравнение систем HDS от разных производителей для конкретной цели удаления.
Чистая годовая калибровка
Различия в местном климате, топографии и масштабах делают каждое место гидравлически уникальным. Были разработаны различные расчеты чистого годового размера для оценки чистого годового сокращения нагрузки наносов для конкретной модели HDS на основе информации о конкретном участке, регионального распределения интенсивности осадков, ожидаемых характеристик загрязняющих веществ и лабораторных данных о производительности. В то время как метод «точка на кривой» использует одно конкретное событие дождя для проектирования структуры HDS, подход Net Annual определяет структуру HDS, рассматривая эффективность удаления загрязняющих веществ во время всех дождей, которые происходят в течение обычного года, или выполняя непрерывное моделирование с использованием длительных временные записи осадков. Эти эффективности удаления затем математически взвешиваются на основе частоты, с которой происходит каждая интенсивность дождя.
Эти методы учитывают тот факт, что большинство ливневых дождей имеют меньшую интенсивность, чем типичный расчетный ливень, поэтому большую часть времени система HDS будет работать с более низкой рабочей скоростью, чем ее пиковая мощность, и будет удалять TSS или другие загрязняющих веществ с более высокой скоростью во время этих событий низкой интенсивности. И наоборот, некоторые из ежегодных штормов будут иметь более высокую интенсивность, и, следовательно, система будет иметь более высокие скорости потока, а эффективность удаления будет ниже целевого значения. Но это нечастые события в течение типичного дождливого года, и им присваивается соответствующий вес.
Интенсивность штормов и частота каждого шторма в течение типичного года определяется на основе местных исторических данных об осадках. Эти значения интенсивности осадков и информация о дренаже для проекта (коэффициент стока с площади дренажа и время концентрации) используются для определения скорости потока с использованием рационального метода. Затем скорости потока используются для расчета рабочих скоростей для предлагаемой системы. Наконец, рабочие скорости связаны с соответствующей эффективностью удаления. Затем рассчитывается чистая годовая эффективность удаления взвешенных веществ путем суммирования относительной эффективности при каждой интенсивности дождя.
Дополнительные аспекты проектирования
Офлайн и онлайн. Инженеры должны определить максимальную скорость потока (пиковую скорость потока), которая может попасть в систему HDS. Чтобы обеспечить надлежащую производительность и исключить риск размыва, ранее уловленные потоки загрязняющих веществ, превышающие производительность очистки устройства, обычно обводятся либо перед системой, либо через внутренний байпас. Некоторые системы HDS включают внутренний байпас, который позволяет внутренним байпасом потокам выше лечебного потока в системе HDS и установке устройства в режиме онлайн. Эти устройства обрабатывают низкие потоки, обходят пиковые потоки вокруг компонентов очистки и сбрасывают оба потока через один выход. Эта особенность снижает сложность разводки ливневой канализации и значительно снижает затраты, так как подрядчик может установить один люк вместо трех.
Интернет-системы дают дополнительные преимущества. Они идеально подходят для модернизации, когда существующая дренажная линия, стандартный соединительный люк или плохо работающее устройство могут быть заменены без других нарушений на объекте. Наличие перепускного водослива, встроенного во внутренние компоненты системы очистки, также дает преимущества в плане контроля качества. В частности, устройство будет поставляться с водосливом, установленным на правильной высоте, без возможности ошибки со стороны спецификатора или установщика. Если система HDS не включает внутренний перепускной водослив, система должна быть переведена в автономный режим.
Даже в хорошо спроектированной онлайн-системе разработчик может решить перевести лечебное устройство в автономный режим по другим причинам. В целом, для очень высоких скоростей потока внешняя байпасная структура будет масштабироваться лучше, чем пытаться увеличить размер очистной структуры. Аналогичным образом, длина гребня водослива в байпасной конструкции обычно больше, чем в онлайн-системе очистки. В результате это увеличивает доступную площадь поперечного сечения потока, позволяя большему потоку обходить линию с более низким гидравлическим уклоном. Это выгодно на участках с гидравлическими ограничениями.
Внешние обходные конструкции также более гибки в своих конфигурациях. Например, размеры обходного свода могут быть изменены для размещения большой трубы или нестандартного угла входа трубы. Напротив, онлайн-системы часто ограничиваются ограничениями внутренних компонентов устройств, которые ограничивают количество или расположение впускных труб. Наконец, внешние байпасные конструкции могут иметь дополнительные специальные функции, такие как диафрагмы и регулируемые водосливы. Не каждый проект требует таких приспособлений, но важно знать, какие варианты доступны при необходимости.
Оценка ограничений площадки. Инженер должен определить ограничения по занимаемой площади и глубине, где должна быть расположена система HDS. Эти атрибуты могут склонить проектировщика к созданию системы глубокой очистки с меньшими размерами. Если на пути препятствуют инженерные сети, коренная порода или грунтовые воды, более подходящей может быть более неглубокая система сводов с большей занимаемой площадью.
Надземные установки. Традиционные системы HDS предназначены для установки ниже уровня земли с грунтом, поддерживающим стены конструкции. Когда системы HDS устанавливаются выше уровня земли, требуется специальный структурный анализ.
Структурная нагрузка. Большинство систем рассчитаны на нагрузку HS 20, если не указано иное. Системы HDS могут быть спроектированы так, чтобы выдерживать более высокие нагрузки (например, в аэропорту, пожарной полосе и т. д.), но это часто требует выполнения специального структурного анализа, который следует оценивать на ранней стадии проектирования.
Диаметр входной и выходной трубы. Размеры входной и выходной трубы часто определяют размер модели, необходимый для конкретного проекта. Каждое устройство HDS имеет максимальный диаметр трубы, допустимый для каждого размера модели.
Ориентация трубы. Все системы HDS имеют ограничения на то, где вход и выход могут подключаться к устройству. Например, некоторые системы HDS (такие, как на рис. 5) полагаются на размещение впускных отверстий для активации завихрения. В этом примере есть четыре возможных места для впускной трубы. Если желательны две входные трубы, их расположение должно быть таким, чтобы через них проходил поток в одном и том же направлении. Кроме того, следует внимательно изучить места расположения труб в системах, чтобы убедиться, что выбивные отверстия не мешают друг другу, стыкам или верхней плите. Это может ухудшить технологичность или нарушить структурную целостность.
Рисунок 5. Пример ориентации трубы HDS
Отметки. Для каждого продукта и размера модели требуются разные минимальные расстояния от уровня земли до выходного инвертора. Важно иметь в виду, что выпускная труба обычно определяет компоновку системы.
Потеря напора. Учет потерь напора, добавленных в вашу сеть системой HDS, является хорошей инженерной практикой, обеспечивающей ожидаемую работу сети. Потери напора, связанные с различными типами и размерами устройств HDS, могут различаться по величине; знание воздействия выбранного устройства может создать или разрушить ваш проект ливневой канализации. Соображения по потере напора особенно важны, если у вас есть небольшая глубина для выпуска, преобладающие условия нижнего бьефа или другие факторы, чувствительные к гидравлике.
Авторы
Дерек Берг — директор отдела регулирования ливневых стоков компании Contech Engineered Solutions. Он помогает регулирующим органам, инженерам и природоохранным организациям в разработке и внедрении правил по ливневым водам и проводит большую часть своего времени, взаимодействуя с регулирующими органами на всех уровнях правительства и другими соответствующими заинтересованными сторонами по вопросам политики в отношении ливневых вод. Берг имеет степень бакалавра экологических наук и политики, а также степень магистра делового администрирования Университета Южного Мэна; электронная почта: [email protected].
Патрик Валентайн, ЧП , инженер-проектировщик ливневых вод компании Contech Engineered Solutions. Он окончил Технологический институт Вирджинии со степенью бакалавра наук в области гражданской и экологической инженерии. В качестве инженера-проектировщика ливневых вод его роль в Contech требует от него разработки решений для ливневых стоков, которые решают проблемы, включая очистку для качества воды, подземное хранение, подземную инфильтрацию и сбор дождевой воды; электронная почта: [email protected].
Размер сепаратора — PetroWiki
Учет размеров сепаратора важен при проектировании. Жидкостная емкость большинства сепараторов имеет такой размер, чтобы обеспечить достаточное время удерживания, чтобы позволить образоваться и отделиться газовым пузырькам.
Содержимое
1 Основы конструкции сепаратора
2 Теория усадки
2. 1 Горизонтальные сепараторы
2.2 Вертикальные сосуды
2.3 Размеры капель/пузырьков
3 Время удерживания
3.1 Горизонтальные сосуды
3.2 Вертикальные сосуды
4 Размеры туманоуловителя
5 Длина от шва к шву
5.1 Горизонтальные сосуды
5.2 Вертикальные сосуды
6 Размер сопла
7 Примеры размеров сепаратора
7.1 Пример 1: вертикальный двухфазный сепаратор с сетчатым каплеуловителем с заданными значениями
7.2 Пример 2: Горизонтальный двухфазный сепаратор
7.3 Пример 3: Вертикальный трехфазный сепаратор
8 Коэффициент сопротивления
9 Номенклатура
10 подписок
11 Каталожные номера
12 примечательных статей в OnePetro
13 Внешние ссылки
14 См. также
15 Категория
Основы проектирования сепараторов
Размер сепараторов обычно определяется теорией осаждения капель или временем удерживания жидкой фазы. Для иллюстрации общая процедура, основанная на подходе к времени удерживания, выглядит следующим образом.
1. Оцените общий объем на основе времени удерживания и ожидаемой эффективности разделения для каждой фазы, а также необходимо учитывать следующие основные факторы:
Ожидаемая производительность
Общий проходной путь
Состав поступающих жидкостей
Интенсивность эмульсии
Время удерживания каждой отдельной фазы
Типы сосудов и внутренних устройств
Уровни и сигналы тревоги
2. Определение площади поперечного сечения газа на основе теории установления или эмпирических корреляций, а также другие факторы включают
Ожидаемая скорость переходящего остатка жидкости
Доступный туманоуловитель
Средняя скорость потока газа
3. Определить площадь поперечного сечения нефти на основе теории осаждения или эмпирических корреляций, следуя аналогичной процедуре в шагах 1 и 2.
4. Определите площадь поперечного сечения воды на основе теории осаждения или эмпирических корреляций, следуя аналогичной процедуре в шагах 1 и 2.
5. Определите диаметр сосуда на основе площади поперечного сечения для каждой фазы
6. Определите длину сосуда, соответствующую требуемому времени удерживания для всех фаз.
7. Выберите входное устройство и выполните итерацию.
8. Оценка эффективности разделения для конкретного применения. .
Теория осаждения
При гравитационном осаждении диспергированные капли/пузырьки будут оседать со скоростью, определяемой путем приравнивания силы тяжести, действующей на каплю/пузырь, и силы сопротивления, вызванной его движением относительно непрерывной фазы.
В горизонтальных сосудах можно использовать простую баллистическую модель для определения соотношения между длиной и диаметром сосуда. В вертикальных сосудах теория оседания приводит к соотношению диаметра сосуда.
Горизонтальные сепараторы
Теория осаждения капель с использованием баллистической модели приводит к соотношению, показанному в уравнении. 1 . Для капель жидкости в газовой фазе
…………….(1)
где
d = внутренний диаметр сосуда, дюйм
d _м = диаметр капли, мкм
h _g = высота газовой фазы в дюймах
F _г = доля площади поперечного сечения газа
л _эфф = эффективная длина судна, на котором происходит разделение, фут
T = рабочая температура, °R
Q _г = расход газа, млн стандартных кубических футов в сутки
P = рабочее давление, фунтов на квадратный дюйм
Z = сжимаемость газа
ρ _l = плотность жидкости, фунт/фут ³
ρ _г = плотность газа, фунт/фут ³
C _D = коэффициент аэродинамического сопротивления. (Расчет см. ниже)
Для пузырьков или капель жидкости в жидкой фазе:
…………….(2)
где
d _m = диаметр пузырька или капли, мкм
h _c = высота непрерывного пространства жидкой фазы, дюймы
F _c = доля площади поперечного сечения непрерывной фазы
ρ _d = плотность диспергированной жидкой фазы, фунт/фут ³
ρ _c = непрерывная плотность жидкой фазы, фунт/фут ³
Q _c = непрерывный расход жидкой фазы, баррелей в день.
Для потока с низким числом Рейнольдса, экв. 3 можно дополнительно сократить до
…………….(3)
где
t _rc = время удерживания в непрерывной фазе, минуты
μ _c = динамическая вязкость непрерывной фазы, сП
Δγ = разница удельных весов (тяжелая/легкая) непрерывной и дисперсной фаз.
Вертикальные сосуды
Теория осаждения приводит к следующему соотношению. Для капель жидкости в газовой фазе
…………….(4)
Для пузырьков или капель жидкости в жидкой фазе,
…………….(5)
Предполагая поток с низким числом Рейнольдса, Ур. 5 можно дополнительно сократить до
…………….(6)
Размеры капель/пузырьков
Если для калибровки используется удаление капель или пузырьков, см. Таблица 1 для получения рекомендаций. Определение размера водной фазы по удалению капель масла обычно неэффективно. Качество сточных вод, скорее всего, определяется добавленными химическими веществами. Следовательно, объем водной фазы обычно определяется временем удерживания, основанным на опыте.
Таблица 1
Количество капель масла, удаляемых из газового потока, также зависит от последующего оборудования. Факельные скрубберы обычно предназначены для удаления капель размером в несколько сотен микрон.
Время удерживания
Горизонтальные сосуды
Отношение диаметра сосуда к его длине определяется уравнением . 7 .
…………….(7)
где
т _ro = время удержания масла, минуты
t _rw = время водоудерживающей способности, минуты
Q _o = расход масла, б/д
Q _w = расход воды, Б/Д
F _l = доля площади поперечного сечения сосуда, заполненного жидкостью.
Вертикальные сосуды
Аналогично для вертикальных сосудов соотношение диаметра сосуда и высоты жидкостной подушки определяется уравнением . 8 .
…………….(8)
где
h _o = высота масляной прокладки, дюймы
h _w = высота водяной подушки, дюймы.
…………….(9)
где
K _d = коэффициент производительности туманоуловителя, фут/сек и зависит от типа туманоуловителя
В _м = максимальная скорость, фут/сек
ρ _L = плотность жидкости, фунт/фут ³
ρ _г = плотность газа, фунт/фут ³
Для горизонтальных резервуаров требуемая площадь туманоуловителя (A _d ) определяется выражением
…………….(10)
…………….(11)
Для вертикальных сосудов, Экв. 11 также действует. Тогда диаметр сосуда получается как
…………….(12)
Для туманоуловителей (горизонтальных или вертикальных сосудов), запечатанных в газовой камере, в дополнение к области туманоуловителя необходимо поддерживать некоторую высоту между дном каплеуловителя и самым высоким уровнем жидкости, чтобы туманоуловитель мог дренироваться. В туманоуловителе существует перепад давления. Если уровень жидкости слишком высок, туманоуловитель не будет сливаться, и может произойти сифонирование жидкости. Иногда в водосточной трубе просверливают небольшое отверстие для защиты сифона.
При использовании теории осаждения или определения размера туманоуловителя в горизонтальных емкостях следует также учитывать скорость повторного уноса газа. Слишком высокая скорость газа приведет к повторному уносу жидкости с поверхности жидкости, что может затопить туманоуловитель и вызвать унос. Типичные скорости газа для повторного уноса показаны в таблице 2 .
Таблица 2
Длина от шва до шва
Горизонтальные сосуды
Длина от шва до шва, Lss, для горизонтального резервуара должна определяться исходя из геометрии после определения диаметра и эффективной длины. Должна быть предусмотрена длина для впускных устройств, газоуловителей и коагуляторов. Для экранирования можно использовать следующие приближения.
…………….(13)
Отношение длины к диаметру обычно составляет от 3 до 5.
Вертикальные сосуды
Длина от шва до шва вертикального сосуда должна определяться исходя из геометрии, когда известны диаметр и высота объема жидкости. Допуск должен быть сделан на:
впускной патрубок
пространство над уровнем жидкости
Газоразделительная секция
туманоуловитель
для любого пространства ниже выхода воды, как показано на Рис. 1
Для скрининга можно использовать следующие приблизительные значения, где d — диаметр сосуда).
…………….(14)
Отношение высоты к диаметру обычно составляет от 3 до 5 для двухфазных сепараторов. Для трехфазных сепараторов соотношение находится в диапазоне от 1,5 до 3.
Дополнительное внимание следует уделить установке внутренних компонентов, а также доступу людей. В градирнях осушки гликоля люк обычно устанавливается над насадкой/лотками и туманоуловителем. Необходимо предусмотреть место для доступа для установки оборудования.
Размер сопла
Размер сопла обычно определяется по импульсу или скорости. В Таблице 3 приведены рекомендации, которые можно использовать для определения размеров насадок, где ρ _m — объемная плотность, а V _m — объемная скорость.
Таблица 3
Кроме того, следует включить API RP14E ^[1] по скорости эрозии. Это соотношение также определяется критерием количества движения на входе как ρ _м В _м ² = C ² , где C равно 100 для непрерывной работы и 125 для периодической работы. Значение C также может варьироваться в зависимости от материала трубы, загрузки твердых частиц и условий эксплуатации. См. главу о трубопроводах и трубопроводах в этом разделе Руководства. На выпускных отверстиях для жидкости обычно требуются прерыватели вихрей. Обычно это перпендикулярные пластины, как показано на рис. 2 .
Примеры размеров сепаратора
Пример 1: вертикальный двухфазный сепаратор с сетчатым каплеуловителем с заданными значениями
Ниже перечислены указанные значения для Пример 1 .
Расход газа 10 млн стандартных кубических футов в сутки
Удельный вес газа 0,6
Z-фактор газа 0,84
Плотность газа 3,7 фунт/фут3
Расход масла 2000 баррелей в день
Плотность масла 50 фунтов/фут3
Рабочее давление 1000 фунтов на кв. дюйм
Рабочая температура 60°F
Прокладка OperMesh К-фактор 0,35 фут/сек
Толщина сетчатой прокладки 6 дюймов
Время удержания жидкости 1 минута
Входной патрубок 4 дюйма
Шаг 1. Рассчитайте требуемую площадь сетчатой подушки с помощью уравнения . 10 . Эта площадь сетки даст внутренний диаметр сосуда 15 дюймов.
Шаг 2. Рассчитайте высоту для времени удерживания жидкости с помощью Ур. 2.13 . h _o = 74 дюйма.
Шаг 3. Вычислите длину от шва к шву с помощью уравнения . 9 .
L _eff /D (D = d/12) составляет 9,2 и больше, чем стандартный диапазон от 3 до 5. Следовательно, внутренний диаметр должен быть увеличен, чтобы уменьшить отношение L _eff /D. Таблица 4 показывает L _eff /D для трех различных ID сосуда. 24-дюймовый. Сосуд ID имеет соответствующее отношение Leff/D. Выбранное судно будет иметь высоту 24 дюйма × 8 футов (после округления высоты).
Таблица 4
Сетчатую подушку можно установить двумя способами, если необходимо сохранить площадь 1,15 фута 2 . Во-первых, можно установить сетчатую прокладку полного диаметра с закрывающей кольцевой пластиной сверху. Два, цилиндрическая коробка с 15-дюймовым. диаметр может быть установлен вокруг выхода газа.
Пример 2: Горизонтальный двухфазный сепаратор
Подберите размер горизонтального сепаратора для удаления капель размером 100 мкм в газовой фазе.
Заданные значения . Приведенные значения для Пример 2 перечислены ниже:
Расход газа 10 млн стандартных кубических футов в сутки
Удельный вес газа 0,6
Z-фактор газа 0,84
Плотность газа 3,7 фунт/фут ³
Вязкость газа 0,012 сП
Расход масла 2000 баррелей в день
Плотность масла 50 фунтов/фут ³
Рабочее давление 1000 фунтов на кв. дюйм
Рабочая температура 60°F
Сетчатая прокладка К-фактор 0,35 фут/сек
Толщина сетчатой прокладки 6 дюймов
Время удерживания жидкости 1 минута
Входной патрубок 4 дюйма
Заполнение сосуда 50% (Поэтому Fg = 0,5 и hg = 0,5d. )
Шаг 1. Рассчитайте диаметр и длину сосуда с помощью уравнения . 1 для газовых мощностей.
…………….(15)
Предположим, что h _г = 0,5 d, так что F _г = 0,5.
…………….(16)
Из , Приложение А , при вязкости газа 0,012 сантипуаз, CD = 1,42.
…………….(17)
…………….(18)
Шаг 2. Рассчитайте Leff и Lss = Leff + d/12 для различных значений d.
Шаг 3. Рассчитайте диаметр и длину сосуда для времени удерживания жидкости с помощью уравнения . 7 .
Шаг 4. Рассчитайте Leff и Lss = Leff + d/12 для различных значений d.
Шаг 5. Выберите сосуд, удовлетворяющий вместимости как по газу, так и по жидкости.
Сравнение таблиц 5 и 6 показывает, что вместимость жидкости является доминирующим параметром. Следовательно, 24-дюймовый. × 6,6-футового судна достаточно, поскольку его коэффициент гибкости находится в типичном диапазоне от 3 до 5. Этот размер следует округлить до 24 дюймов × 7 футов.
Таблица 5
Таблица 6
Пример 3: Вертикальный трехфазный сепаратор
Приведенные значения . Приведенные значения для Пример 3 перечислены ниже:
Расход газа 5 млн стандартных кубических футов в сутки
Удельный вес газа 0,6
Z-фактор газа 0,84
Плотность газа 3,7 фунт/фут ³
Расход масла 5000 баррелей в сутки
Плотность масла 50 фунтов/фут ³
Вязкость масла 10 шт.
Расход воды 3000 баррелей в сутки
Плотность воды 66,8 фунт/фут ³
Рабочее давление 1000 фунтов на кв. дюйм
Рабочая температура 60°F
Время удержания жидкости 10 минут на каждую фазу
Входной патрубок 12 дюймов.
Удаление капель из газа 100 мкм
Этап 1. Рассчитайте диаметр сосуда на основе емкости газа из уравнения . 4 .
…………….(19)
Из предыдущего примера:
…………….(20)
…………….(21)
…………….(22)
Шаг 2. Рассчитайте диаметр сосуда на основе удаления капель воды из уравнения . 6 для капли 500 мкм.
…………….(23)
…………….(24)
На данный момент мы знаем, что удаление капель воды является доминирующим параметром размера по сравнению с пропускной способностью по газу.
Шаг 3. Рассчитайте уровни жидкости для времени удерживания на основе уравнения . 8 .
…………….(25)
В таблице 7 показаны уровни жидкости для различных диаметров сосудов.
Таблица 7
Шаг 4. Рассчитайте высоту сосуда по Ур. 13 . Значения для Lss приведены в таблице 8 . Значения 12 Lss/d должны находиться в диапазоне от 1,5 до 3.
Таблица 8
Шаг 5. Выберите размер сосуда, который удовлетворяет требованиям по объему газа, удалению капель воды и времени удержания жидкости. 84-дюймовый. × 13,4-футовый сепаратор удовлетворяет требованиям, поэтому вы можете округлить до 84-дюймового. × 13,5-футовое судно. Аналогично, 90-в. × 12,5-футовый сепаратор также будет удовлетворительным.
Коэффициенты аэродинамического сопротивления
Баланс сопротивления и плавучести определяется как
…………….(26)
где
В _Т = конечная скорость, см/с;
С _Д = коэффициент аэродинамического сопротивления капли/пузыря;
р _с = плотность сплошной фазы, г/см ³ ;
ρ _д = плотность дисперсной фазы, г/см ³ ;
г = гравитационная постоянная, 981 см/сек ² ;
и
г _в = размер капель/пузырьков дисперсной фазы, см.
Уравнение 26 можно переписать как
…………….(27)
где
мк _с = вязкость непрерывной фазы, г/(см/сек) = пуаз,
Ре = Число Рейнольдса, В _T d _v ρ _c / μ _c ,
и
Ар = Число Архимеда.
Коэффициент аэродинамического сопротивления является функцией числа Рейнольдса, Re, и определяется путем подбора кривой данных (до числа Рейнольдса 5000) из Справочника инженеров-химиков Перри . ^[2]
…………….(28)
Форма уравнения . 28 был выбран, чтобы обеспечить простое решение уравнения . 28 для числа Рейнольдса, как указано Дарби в Darby ^[3] .
…………….(29)
Процедура расчета коэффициента лобового сопротивления заключается в вычислении числа Архимеда, Ar, как определено в уравнении . 27 ; решить уравнение 29 для числа Рейнольдса, Re; и решить уравнение . 28 для коэффициента аэродинамического сопротивления, C _D .
Номенклатура
5 Коэффициент аэродинамического сопротивления Коэффициент пропускной способности
А _д = необходимая площадь туманоуловителя
С = API RP14E константа эрозии, (фунт/фут-сек ² ) ^1/2
C _D
= (см. расчет в Приложении А)
д = внутренний диаметр сосуда, дюйм
д _ч = гидравлический диаметр, дюймы (или соответствующие единицы для , уравнение 11 )
д _м = Диаметр пузырька или капли, мкм
д _стр = перпендикулярный шаг плит, м
Д = Диаметр судна, фут
F _с = доля площади поперечного сечения непрерывной фазы
F _г = доля площади поперечного сечения газа
F _л = доля площади поперечного сечения сосуда, заполненного жидкостью
ч = высота жидкости, дюйм
ч _с = высота пространства непрерывной жидкой фазы, дюйм
ч _г = высота газовой фазы, дюйм
ч _или = Высота масляной прокладки, дюйм.
ч _ш = Высота водяной подушки, дюйм.
К = меш, м/с или фут/с
л _эфф = Эффективная длина судна, на котором происходит разделение, фут
L _{нержавеющая сталь} = Межпластовая длина судна, фут
Р = рабочее давление, фунтов на квадратный дюйм
Q _с = непрерывный расход жидкой фазы, барр./сут.
Q _г = расход газа, млн кубических футов в сутки
Q _или = расход масла, барр./сут.
Q _w = расход воды, б/д
Ре = Число Рейнольдса
Т = рабочая температура, °R
т _рк = время удерживания непрерывной фазы, мин
т _ро = время маслоудерживающей способности, мин.
т _рв = время водоудерживающей способности, мин.
В = Объемная скорость, м/с
В _с = скорость непрерывной фазы, м/с (или последовательные единицы для , уравнение 11 )
З = сжимаемость газа
α = Угол наклона, град.
Δ γ = разность удельных весов (тяжелая/легкая) сплошной и дисперсной фаз
мк _с = Динамическая вязкость непрерывной фазы, сП
№ = константа, 3.14159
р = плотность, кг/м ³ или lbm/ft ³
ρ _м = Насыпная плотность, кг/м ³ или lbm/ft ³
ρ _c = непрерывная плотность жидкой фазы, кг/м ³ или фунт/фут ³
ρ _d = плотность диспергированной жидкой фазы, кг/м ³ или lbm/ft ³
ρ _г = плотность газа, кг/м ³ или lbm/ft ³
ρ _л = плотность жидкости, кг/м ³ или фунт/фут ³
ρ _o = плотность нефти, кг/м ³ или lbm/ft ³
ρ _w = плотность воды, кг/м ³ или lbm/ft ³
Ar = Число Архимеда
С _Д = коэффициент аэродинамического сопротивления капли/пузырька
д _в = размер капель/пузырьков дисперсной фазы, см
г = гравитационная постоянная, 981 см/с ²
Re = Число Рейнольдса, VTdvρc/мкc
В _Т = конечная скорость, см/с
мк _с = вязкость непрерывной фазы, г/(см/сек) = пуаз
ρ _с = плотность сплошной фазы, г/см3
ρ _д = плотность дисперсной фазы, г/см3
Абоненты
м = объемные свойства
Ссылки
↑ API RP14E, Рекомендуемая практика проектирования и монтажа систем трубопроводов морских добывающих платформ, пятое издание. 1991. Вашингтон, округ Колумбия: API.
↑ Перри, Р. Х. и Грин, Д. У. 1984. Справочник инженера-химика Перри, пятое издание, 5-66. Нью-Йорк: McGraw-Hill Book Co.
↑ Дарби, Р. 1996. Определение скорости осаждения частиц. Химическая инженерия (декабрь): 109.
Примечательные статьи в OnePetro
Olotu, C.O. и Осисанья, С. 2013. Разработка удобной компьютерной программы для проектирования обычных сепараторов для нефтяных месторождений. SPE-167578-MS Представлен на ежегодной международной конференции и выставке SPE в Нигерии, Лагос, Нигерия, 5–7 августа. http://dx.doi.org/10.2118/167578-MS.
Лалех А.П., Сврчек В.Ю. и Моннери, В. 2013. Расчетное гидродинамическое исследование нефтепромыслового сепаратора – Часть II: Оптимальная конструкция. Нефтегазовый фактор. 2 (1): 52-59. SPE-161036-PA. http://dx.doi.org/10.2118/161036-PA.
Внешние ссылки
Используйте этот раздел для размещения ссылок на соответствующие материалы на веб-сайтах, отличных от PetroWiki и OnePetro.
См. также
PEH:Нефтегазовые_сепараторы
Нефтегазовые сепараторы
Категория
Компания Viessmann представляет новый соединительный комплект
ОВКВ
Новости
1 мин чтения
07 марта 2019
Комплект для подключения насоса котла Viessmann со встроенным гидравлическим разделителем.
Компания Viessmann объявила о выпуске комплекта для подключения насоса котла со встроенным гидравлическим разделителем, что устраняет необходимость в отдельном гидравлическом коллекторе и соединительных трубопроводах для промышленного настенного котла Vitodens 200-W (от 49 до 150 кВт). .
Новый комбинированный соединительный комплект упрощает установку, так как необходимо только установить настенный котел и насосно-напорный агрегат. Подача и обратка могут быть как с левой, так и с правой стороны.
Коллектор с малыми потерями повышает эффективность работы, действуя как гидравлический разделитель, отделяя контуры котла и системы друг от друга. Это необходимо, если для системы отопления требуется больший расход, чем для котла. Коллектор с малыми потерями также помогает устранить мусор из системы отопления, уменьшая шум насоса.
Вторичный контур отопления предлагается с насосными станциями Viessmann divicon или с отдельным циркуляционным насосом, размер которого определяется на месте. Viessmann продолжает также предлагать предыдущую стандартную систему подключения с отдельным разделителем с низкими потерями и облегченный комплект подключения без разделителя с низкими потерями для систем с пластинчатым теплообменником.
Энергоэффективность
Grundfos представляет линейную модель
Вода и сточные воды
Xylem представляет новые расходомеры
морской
Caprari представляет новую серию насосов PM
Энергоэффективность
Grundfos представляет новый насос CR
Вода и сточные воды
Новый бустерный комплект для питьевой воды
Фармацевтика
Viscotec представляет новую систему дозирования
Юридический
Положения и условия
Политика конфиденциальности
Политика в отношении файлов cookie
Информация
Свяжитесь с нами
О нас
© Copyright 2022 Марк Аллен Групп | Зарегистрировано в Англии № 02120366.

Модель, иллюстрация	Основные характеристики
1. GR-40-20	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
2. GR-60-25	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 10 киловатт; — максимальная его мощность составляет 60 киловатт.
3. GR-100-32	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.
4. GR-150-40	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 61 киловатт; — максимальная его мощность составляет 150 киловатт.
5. GR-250-50	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 101 киловатт; — максимальная его мощность составляет 250 киловатт.
6. GR-300-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 300 киловатт.
7. GR-400-65	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 151 киловатт; — максимальная его мощность составляет 400 киловатт.
8. GR-600-80	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 251 киловатт; — максимальная его мощность составляет 600 киловатт.
9. GR-1000-100	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 401 киловатт; — максимальная его мощность составляет 1000 киловатт.
10. GR-2000-150	— изделие выполнено из конструкционной стали; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 601 киловатт; — максимальная его мощность составляет 2000 киловатт.
11. GRSS-40-20	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 1 киловатт; — максимальная его мощность составляет 40 киловатт.
12. GRSS-60-25	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 11 киловатт; — максимальная его мощность составляет 60 киловатт.
13. GRSS-100-32	— изделие выполнено из нержавеющей стали AISI 304; — рассчитано на одного потребителя; — минимальная мощность отопительного прибора 41 киловатт; — максимальная его мощность составляет 100 киловатт.

Промышленная вентиляция в Москве строительство монтаж в Подольске

Расчет гидрострелкиМастер водовед

Как определить правильный размер гидравлической стрелки.

Стоимость гидрострелки 2500 руб

Расчет диаметра гидрострелки

Tepliydim

Гидрострелка для отопления расчет и схема установки

Роль гидрострелки в современных отопительных системах

Простой вариант

Более сложный вариант

Можно ли устанавливать по одному насосу на каждый контур?

Особенности гидравлического разделителя

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Ситуация №1

Ситуация №2

Ситуация №3

Популярные производители

Гидравлические разделители производства ООО «Атом» и средние цены

Особенности расчета гидравлического разделителя

Видео – Как рассчитать гидрострелку для отопления

Как правильно устанавливать нужный гидравлический разделитель в систему отопления

Сфера применения

Основное предназначение

Контуры гидравлического разделителя

Принцип работы

Расчет и выбор гидрострелки

Гидрострелка для отопления — назначение, принцип работы и расчёт

Руководство по коллекторам с низкими потерями – журнал CIBSE

ОБНОВЛЕННЫЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ

Hydraulic Separators – Watts

Выберите модель

{{Имя}}

{{Имя}}

результатов не найдено

Поделись этим продуктом

Информация об утверждении/сертификации

Что такое заголовок с низкими потерями?

Как достигается гидравлическое разделение?

Каковы преимущества заголовка с низкими потерями?

Основные конструктивные особенности коллектора с низкими потерями

Что такое горизонтальные заголовки?

Как рассчитать размер заголовка с низкими потерями?

Возможны ли изменения температуры при использовании коллектора с малыми потерями?

Случай 1: первичный = вторичный поток

Случай 2: Первичный > Вторичный поток

Случай 3: Вторичный > Первичный поток

Есть ли у FlexEJ собственный ассортимент разъемов с низкими потерями?

Может ли FlexEJ изготовить на заказ коллекторы с низкими потерями?

С КЕМ ВЫ МОЖЕТЕ ПОГОВОРИТЬ?

Свяжитесь с нашей командой по продажам и обслуживанию клиентов по телефону 01384 881188

Вам может понравится

С чего строят баню: Строим баню своими руками | Статьи

Как сделать перегородку в студии: Дизайн студии с перегородкой

Спальня гостиная в одной комнате 18: проект интерьера комнаты 18 квадратных метров

Добавить комментарий Отменить ответ
