Калькулятор расчета гидрострелки исходя из мощности котла

Если система отопления довольно сложна и имеет несколько контуров, необходима установка дополнительного оборудования, которое бы смогло это обеспечить. Кажется, что все очень сложно и требуются сложные устройства, но это не так. Нужен всего лишь гидравлический разделитель, который так же называют гидрострелкой. Такое устройство можно не только приобрести в магазине, но и изготовить самостоятельно, если знать необходимые параметры. А чтобы их высчитать, не прибегая к сложным формулам, ниже представлен калькулятор расчета гидрострелки исходя из мощности котла.

Так выглядит гидравлический разделитель, изготовленный своими руками

Калькулятор расчета гидрострелки исходя из мощности котла



Гидрострелка представляет собой вытянутый резервуар, вроде колбы, расположенный вертикально. По сути, это труба с заваренными концами. По стенкам вварены патрубки, которые располагаются в определенном порядке и идут на котел отопления и контурам отопления. Встречаются гидравлические разделители прямоугольной формы.

Чтобы высчитать необходимый диаметр самой гидрострелки и патрубков, в онлайн-калькулятор необходимо внести следующие данные:

А это устройство заводского производства

• Первое поле — скорость вертикального перемещения теплоносителя по гидрострелке. Чем меньше она будет, тем лучше и эффективнее будет происходить очистка теплоносителя от газов и шлама. Так же низкая скорость способствует более равномерному перемешиванию горячего и холодного потока. Наилучшей считается скорость от 0.1 до 0.2 ч/с;
• Второе – выставляем максимальную мощность системы отопления. Ее можно найти в технической документации;
• Достаточно важным параметром является температура подачи и обратки, при которой планируется эксплуатация. Эти данные необходимо внести в третье и четвертое поля.

После нажатия кнопки «рассчитать» программа выдаст необходимые размеры гидравлического разделителя и патрубков в мм.

При таком количестве отводов без ГС не обойтись

Немного о формуле вычисления диаметра ГС и патрубков

Если попробовать вычислить все самостоятельно, то сделать это удастся явно не с первого раза и не за один день. Формулы вычислений настолько сложны, что на них не стоит и останавливаться. Тем более, что все они уже вбиты в алгоритм онлайн-калькулятора, который легко применить.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Гидрострелка для системы отопления: назначение и расчёт

Гидрострелка для системы отопления, назначение и расчёт которой определяется конструктивными особенностями котельной, выполняет три важные задачи.



1. Деление. Подающая и обратная линия образуют два контура, один котловой и один потребителя.

2. Баланс. Компенсация температур подачи и обратки позволяет поддерживать оптимальные условия эксплуатации, что гарантирует безопасность чугунных теплообменников и других элементов модуля.

3. Вывод примесей. Шлам, механическая грязь, воздух удаляются через специальные отверстия. Это существенно продлевает срок службы подвижных деталей в циркуляционных насосах, счётчиках, клапанах и другой арматуры.



Перечисленные функции гарантируют всестороннюю защиту оборудования, в том числе котла отопления. Ведь именно от него зависит, как будет обогреваться ваш дом, а главное, насколько быстро это будет происходить. Поэтому о страховке лучше позаботиться заранее. Её в полной мере обеспечит гидравлический разделитель. Цена данного изделия гораздо меньше, чем стоимость нового котла. Вы будете спокойны и за другие устройства. Стрелка в паре с распределителями свяжет их в единую систему, не нарушив базовых настроек.



Гидрострелка для отопления: чертеж и назначение



Гидрострелка отопления предназначается прежде всего для автономных систем отопления с индивидуальным расчётом и проектированием. Типовые схемы также применимы, однако они должны быть проверены специалистами и при необходимости адаптированы. Мастер проводит обязательный осмотр котельной, оценивает планировку дома и состояние системы в целом, а также выясняет у заказчика, сколько он готов потратить. Некоторые вкладываются основательно и не жалеют средств, чтобы создать комфортные условия проживания. Другие наоборот, хотят урезать расходы и сделать отопление частного дома менее технологичным. И те и другие часто задаются вопросом “зачем нужна гидрострелка?”. Для этого необходимо разобраться с тем, как она устроена.





Гидрострелка для отопления представляет собой сварной сосуд с выходами. Внутри полый или с фильтрующей сеткой. Сепаратор помогает эффективнее убирать примеси, тем самым уберегая трубопроводы и комплектующие от ржавчины. Снаружи гидравлическая стрелка имеет патрубки, на них наваривается резьба или фланец.



Диаметр проходов зависит от соединительных размеров котла. Так модели до 60 киловатт имеют вход 1 1/4 дюйма. Самые большие 2-ух дюймовые монтируются с фланцем Ду-65. Чем точнее размер, тем герметичнее соединение. Вероятность протечки существенно снижается. В результате рабочая жидкость поступит в систему в полном объёме.



Как гидрострелка защищает котел   1. Предупреждает гидроудар 2. Уменьшает разницу температур 3. Ускоряет удаление воздуха и отстойных смесей





Добиться полного соответствия параметров можно только при соблюдении трубных стандартов, в противном случае монтаж потребует дополнительных вложений. Сократить время и уберечь себя от лишних трат можно, обратившись к продукции производителей. Профильные заводы изготавливают гидравлические разделители по чертежам, все габариты выверяются с точностью до миллиметра.



Расчет гидрострелки



Правильно расчитать гидрострелку можно, воспользовавшись специальными формулами диаметров, их используют, когда делают изделие своими руками.



1. Пропускная способность

2. Мощность теплогонератора



Диаметр патрубка расчитывается так



Условное обозначение	Расшифровка	В чем измеряется
D	Диаметр гидрострелки	мм
d	Диаметр патрубка	мм
P	Предельная мощность котла	кВт
G	Максимальная пропускная способность	м3/час
π	Постоянная	3,14
ω	Вертикальная скорость теплоносителя, проходящего через разделитель	м/сек
ΔT	Разница температур подающей и обратной линии	°C
C	Теплоемкость жидкости	Вт/(кг°C)
V	Скорость носителя во вторичных контурах	м/с
Q	Максимальный расход потребителя	м3/ч

Данные берутся из паспорта на котёл, инструкций и другой документации.

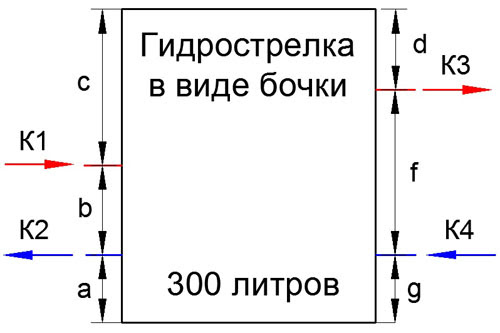

Кроме того, расчет гидрострелки можно провести практическим способом. Правило трёх диаметров гласит, корпус стрелки равняется трём диаметрам патрубков.





Такой метод хорош, если гидрострелка большая по объёму. Для конструкций меньших размеров габариты определяются из расчета не менее 10 диаметров штуцера на выход.



Как можно улучшить гидрострелку



Гидравлические разделители являются простейшим вариантом балансировочного устройства, усовершенствовать которое можно с помощью распределительных гребенок.





Комбинированная конструкция считается более эффективной, так как балансирует систему на уровне котла и потребителей. Каждое устройство получает выделенную линию, рабочая жидкость в ней циркулирует с заданной скоростью. Кроме того, её температура не превышает допустимой нормы, что также положительно сказывается на работе системы.



принцип работы, назначение и расчеты

Автор aquatic На чтение 5 мин. Просмотров 7.8k. Обновлено 21.06.2020

В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.

С помощью гидрострелки можно создать безопасную отопительную систему

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.

Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

• разделитель необходим для гарантии выполнения технических характеристик;
• устройство поддерживает температурный и гидравлический баланс;
• параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
• защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
• позволяет сэкономить топливо и электроэнергию;
• сохраняется постоянный объем воды;
• снижает гидравлическое сопротивление.

Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.

Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.

Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков.

Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

На схеме показано устройство в разрезе

Полезная информация! Для сложного оборудования требуется датчик температуры, манометр и линия для запитки системы.

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

• нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;

Использование контура теплого пола

• определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

Схема системы отопления

•  объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.

Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.

Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

Расчет устройства

Способы расчеты устройства в отопительной системе

Чтобы сделать гидрострелку для отопления своими руками, нужно произвести расчеты

По этой формуле определяется диаметр устройства по паспортным данным:

Диаметр определяется по мощности отопительного прибора.

По этой формуле можно определить диаметр патрубка:

Диаметр патрубка должен сочетаться с диаметром выпуска отопительного агрегата. Примерный размер небольших изделий подбирается по размерам выпускных патрубков.

На схеме изображен подробный расчет

Если в конструкции не будет использоваться коллектор, то численность врезок следует увеличить.

Гидроразделитель из нержавейки

Калькулятор расчета гидрострелки исходя из мощности котла

Калькулятор расчета параметров гидрострелки исходя из производительности насосов

Совместная работа  гидрострелки и коллектора отопления

При изготовлении гидрострелки из полипропилена своими руками, нужно выполнить правильные расчеты и подобрать оборудование, с которым она будет работать. В домах вторичные контуры подсоединяются с помощью этого устройства. Распределительный коллектор подсоединяется в цепи после гидрострелки. Конструкция состоит из отдельных элементов, которые объединяются перемычками.

Подключение коллектора

Количество врезаемых патрубков зависит от контуров. С помощью распределительной гребенки осуществляется более простой ремонт и обслуживание устройства.

Коллектор и разделитель создают гидравлический элемент. Подобное устройство удобно для стесненных помещений.

Существуют следующие виды соединений:

• контур с большим напором для радиаторов подключается сверху;
• контур для конструкции теплых полов снизу;
• сбоку подсоединяется теплообменник.

С помощью регулирующей арматуры производится напор и поток на дальних контурах. Сделать подобную конструкцию может специалист, обладающий знаниями в теплотехнике, а также профессиональными навыками в слесарном деле, электрической сварке и работе со специальным инструментом.

Вариант использования гидроразделительного оборудования

Перед работой нужно составить правильные чертежи и схемы устройства. Выполнение ответственных элементов отопления новичками может быть опасно для жизни.

Гидрострелка. Устройство и назначение (видео)

Расчет диаметра гидрострелки

Если вы считаете, что понять устройство гидрострелки может только специалист с техническим образованием, то вы ошибаетесь. В данной статье мы в доступной форме объясним назначение гидрострелки, основные принципы ее функционирования и  рациональные методики расчета.

Определение

Начнем с терминологии. Гидрострелка (синонимы: гидродинамический терморазделитель, гидравлический разделитель) — это устройство, предназначенное для выравнивания как температуры, так и давления в системе отопления.

Основные функции

Гидродинамический терморазделитель предназначен для:

1. увеличения энергоэффективности посредством возрастания КПД котла, насосов, что приводит к снижению затрат на топливо;


2. обеспечения устойчивой работы системы;


3. исключения гидродинамического воздействия некоторых контуров на совокупный энергетический баланс всей системы отопления (для разделения контура радиаторного отопления и горячего водоснабжения).

Какие существуют формы гидрострелки?

Гидродинамический терморазделитель представляет собой вертикальную объемную емкость, которая на поперечном сечении может быть в виде круга либо квадрата.







С учетом теории гидравлики, гидрострелка округлой формы функционирует лучше, чем ее аналог квадратной формы. Тем не менее, второй вариант оптимальнее вписывается в интерьер.

Особенности функционирования

Прежде чем изучить

принцип работы гидрострелки, обратите внимание на нижеприведенную схему.



Насосы Н1 и Н2 создают расход Q1 и Q2 соответственно в первом и втором контурах. Благодаря работе насосов осуществляется циркуляция теплоносителя в контурах и его перемешивание в гидрострелке.

Вариант 1. Если Q1 =Q2, то осуществляется движение теплоносителя из одного контура во второй.

Вариант 2. Если  Q1 >Q2, то происходит перемещение теплоносителя в гидрострелке сверху вниз.

Вариант 3. Если  Q1 <Q2, то теплоноситель движется снизу вверх в гидрострелке.

Таким образом, гидродинамический терморазделитель понадобиться в том случае, когда имеется сложная по конструкции система отопления, состоящая из множества контуров.

Немного о цифрах…

Существует несколько методов, с помощью которых осуществляется расчет гидрострелки.

Диаметр гидравлического разделителя определяется по следующей формуле:







где D — диаметр гидрострелки, Q – расход воды (м3/с   ( Q1-Q2), π — константа, равная  3,14, а V – вертикальная скорость потока (м/с) . Необходимо отметить, что экономически выгодная скорость равна 0,1 м/с.

Численные значения диаметров входящих в гидрострелку патрубков рассчитываются также по вышеуказанной формуле. Отличие состоит в том, что скорость в данном случае составляет 0,7-1.2 м/с, а расход (Q) рассчитывается для каждого носителя в отдельности.

Объем гидрострелки влияет на качество функционирования системы и помогает регулировать температурные скачки. Эффективный объем составляет 10-30 литров.

Для определения оптимальных размеров гидродинамического терморазделителя  используется метод трех диаметров и чередующихся патрубков

Расчет ведем по формуле



Мощность котла	Dу труб от котла	Dу трубы под стрелку
70 кВт	32	100
40 кВт	25	80
26 кВт	20	65
15 кВт	15	50





где  π — константа, равная  3,14,  W — скорость, с которой движется теплоноситель в гидрострелке (м/с), Q – расход воды (м3/с   ( Q1-Q2),1000 — это перевод метра в миллиметры .

Только плюсы и никаких минусов!

Исходя из вышесказанного, можно выделить следующие преимущества применения гидравлических стрелок:

1. оптимизация работы и увеличение срока эксплуатации котельного оборудования;


2. устойчивость системы;


3. упрощение подбора насосов;


4. возможность осуществлять контроль за температурным градиентом;


5. при необходимости можно изменять температуру в любом из контуров;


6. удобство в использовании;


7. высокая экономическая эффективность.

Как выбрать гидрострелку – Статьи

Мы много рассказывали вам о пользе гидрострелки, её модификациях и прочих премудростях эксплуатации, но почему-то обходили стороной тему выбора гидрострелки. На самом деле, это важно, не только потому что гидравлическая стрелка выводится на котёл, который является самым дорогим элементом системы отопления, а значит наиболее ценным, но ещё и потому, что правильно подобранную гидрострелку проще устанавливать. Давайте вместе разберёмся с этим вопросом и наконец-то выясним, как выбирать гидрострелку.





От котла



Так повелось, что гидрострелку и прочие распределительные устройства (гребёнки, термо-разделители, балансировочные коллекторы) подбирают с учётом мощности котла. Эту характеристику можно легко найти в инструкции устройства.





Допустим, максимальная мощность вашего котла составляет 24 кВт. В этом случае вам подойдут все гидрострелки, в маркировке которых есть цифры 40 и 60.

Сразу оговоримся, что в данной статье мы рассматриваем выбор гидрострелки, ориентируясь на модельный ряд продукции Гидрусс.

Однако, как показывает практика, другие производители, по крайней мере, те, что выпускают гидрострелки на территории России, СНГ и странах ближнего зарубежья пользуются схожей схемой при наименовании своей продукции.



Вот несколько примеров









Поэтому первое, что нужно делать, если решил купить гидрострелку, это посмотреть максимально возможную мощность своего котла.



Как мы помним, наш условный котёл отопления имеет мощность 24 кВт. К нему подойдут следующие гидрострелки



5400 р.

6900 р.

4900 р.

5900 р.



GR-40-20 – до 40 кВт, вход-выход 3/4″

GR-60-25 – до 60 кВт, вход-выход 1″

TGR-40-20×2 – до 40 кВт, 2 потребителя, вход-выход 3/4″

TGR-60-25×2 – до 60 кВт, 2 потребителя, вход-выход 1″



Отметим, что количество контуров в двух последних вариантах не окончательное. Их может быть 3, 4 или 5 (соответствующую отметку вы найдёте в названии). К примеру, TGR-40-20×4 рассчитан на четыре потребителя.



От соединительных размеров



С мощностью понятно. Теперь поговорим о соединительных размерах. Кстати, они напрямую зависят от мощности.





Гидрострелка отопления GR-40-20 имеет 4 основных и 2 дополнительных выхода, на которые приварена резьба. На основных – диаметр патрубков Ду 20, что соответствует трубной резьбе 3/4 дюйма. Дополнительные выходы предназначены для подключения автоматического воздухоотводчика и сливного крана, диаметр входных отверстий на них равен 15 миллиметрам (Ду 15) или 1/2 дюйма.



Это очень легко прочитать по маркировке



GR-40-20

20 здесь указывает на диаметр патрубков (3/4) Про 40 мы уже знаем, это максимальная мощность котла. Осталось только разобраться с обозначением GR, но об этом мы поговорим чуть позже.



А сейчас немного потренируемся.







GR-60-25

25 – Ду 25 или 1 дюйм. 60 – предельно допустимая мощность котла





GR-100-32

32 – Ду 32 1 1/4 дюйма. 100 – мощность котла





Немного сложнее с вертикальными гидрострелками (термогидравлические разделители). Здесь помимо мощности и соединительных размеров добавляется количество контуров



TGR-40-20×2



Мощность котла до 40 кВт, диаметр патрубков Ду 20, 2 контура.



TGR-60-25×4



Мощность до 60 кВт, патрубки Ду 25, 4 контура



Думаем, принцип вам понятен.



По пропускной способности



Гидравлические стрелки, как и трехходовые клапаны, обладают разной пропускной способностью, и она снова связана с мощностью.



Как правило, гидрострелки, предназначенные для котлов высокой мощности, пропускают больше теплоносителя. Это связано с тем, условные проходы у данных изделий шире, соответственно их объём больше.



Данная величина обозначается как Q и измеряется в м3/ч.







По металлу



Ранее мы обещали, что расскажем про аббревиатуру GR? Так вот, сейчас самое время поговорить о ней подробнее.



Так проектанты Gidruss обозначают все гидрострелки в модельном ряду (сокращённое от набранного латиницей «gidravlicheskie razdeliteli»). А теперь самое интересное. Если вы видите в названии GR без каких либо приписок и добавлений, то перед вами гидрострелка из обычной чёрной стали (конструкционной стали)





Если вы увидели приставку –SS в конце, то это значит, что гидрострелка изготовлена из нержавеющей стали AISI 304. О том, какая марка металла лучше и почему, мы рассказывали тут и вот здесь.



Конечно, рациональнее ставить в котельную нержавеющую стрелку. Она долговечна, быстрее прогревается, дольше сохраняет тепло, а главное – не корродирует.



Но несмотря на это, у стальных гидрострелок есть свои почитатели.

С разрешения наших коллег с сайта gidruss-yug.ru мы публикуем несколько отзывов на гидрострелки, изготовленные из конструкционной стали.



Гидрострелка GR-40-20

Георгий, 03.10.2016 Качественная гидрострелка и не дорогая, цена оказалась ниже, чем во многих розничных магазинах. Советовали мне брать в комплект гребенки, пока думаю.





Гидрострелка GR-60-25

Иван М, 23.12.2016 Самая низкая цена на гидрострелку. Предложили купить из нержавейки, но особой разницы я не увидел. Ржавчина появится даже в супер-пупер металле. Разницу от стоимости лучше потратить на хороший отводной клапан, надежнее будет.



Термогидравлический разделитель TGR-40-20×4

olga, 10.07.2016 Мы к этой стрелке заказывали ещё и кожух. Такой необычный из пробки. Поначалу от него немного отдавало жжёным, но потом всё улетучилось.  Заказ ездил забирать муж, а я так получилось, общалась с менеджером. Всё очень толково объяснил, что даже я, в общем-то далёкий от темы отопления человек, поняла и теперь могу даже мужа своего кое-чему поучить))). Спасибо.



Гидрострелка GR-300-65

Борис, 30.11.2016 Гидрострелка с фланцами – мечта монтажника. На нашем объекте все оборудование крупногабаритное с соответствующими проходами. Поиски подходящего разделителя навели нас на ваш сайт. Посоветовавшись со старшим инженером, мы выбрали именно эту модель.



Как мы видим, стальные гидрострелки пользуются спросом и даже некоторые находят их даже лучше, чем нержавеющие аналоги.



Подведём итоги. Гидрострелку выбирают по



• Мощности котла
• Соединительнам размерам
• Пропускной способности
• Марке металла



Наиболее важной характеристикой является мощность котла, так как от неё зависят соединительные размеры и пропускная способность. Что касается марки металла, то здесь всё индивидуально. Если вы не хотите через несколько лет менять обвязку, то ваш вариант – гидрострелка из нержавеющей стали.  Модели из обычной стали сохраняют безупречный вид от трёх до пяти лет, по истечение срока внутри изделия появиться ржавчина, что может негативно повлиять на работу подвижных частей насосов, кранов и других комплектующих.



Надеемся, что наш небольшой ликбез поможет вам приобрести качественную гидрострелку, которая без проблем встанет в обвязку к котлу и другим устройствам коллекторной группы.



Посмотреть гидрострелки можно здесь

Оформить заказ через корзину сайта или по телефону +7 (916) 624-73-67

Читайте нас во “Вконтакте”

Присылайте фото ваших котельных [email protected]

Удачных покупок!

принцип работы и для чего нужна?

В этой статье мы разберемся в том, как работает гидрострелка.

Начнем по порядку, то есть определимся, что называется гидрострелкой.

Что такое гидрострелка?

Гидрострелка или гидравлический разделитель — это устройство в составе распределительного коллектора системы отопления, которое выполняет сразу несколько функций:

• Делит систему на две части — контур котла и все остальное.
• Сводит взаимное влияние контуров отопления к нулю.
• Убирает разность давления между подающей и обратной ветками коллектора.

В каком случае необходимо применять гидрострелку?

Рассмотрим следующий рисунок:

На рисунке схематически изображена система отопления с двумя котлами и распределительным коллектором, к которому подключены три зоны отопления и бойлер косвенного нагрева.

При совместной работе нескольких циркуляционных насосов может возникать разность давления между подачей и «обраткой» на коллекторе ΔP.

Если эта разность превышать 0,4 метра водяного столба, то начинают возникать разные проблемы с балансировкой контуров отопления и подбором режимов работы циркуляционных насосов.

Это больше всего актуально для коттеджей с площадью больше 350 квадратных метров. При таких площадях применение гидрострелки настоятельно рекомендуется.

Схема с применением гидравлического разделителя будет выглядеть так:

При использовании гидравлического разделителя разница давлений между подачей и «обраткой» в коллекторе становится пренебрежимо малой и влияние контуров отопления друг на друга сводится к нулю.

Это решает проблемы с балансировкой отдельных контуров и подбором для них циркуляционных насосов.

Расчет параметром гидравлического разделителя (гидрострелки).

Если вы решили самостоятельно изготовить гидравлический разделитель, то придется сделать предварительные расчеты его параметров.

Наиболее популярным методом расчета является метод трех диаметров.

Исходные данные для расчета будут следующие:

1. G — максимальный проток теплоносителя через гидрострелку (м³/ч).
2. P — мощность котла (кВт)
3. w — максимальная скорость движения теплоносителя внутри гидравлического разделителя (м/с).
4.  ΔT — разность температур между подачей и «обраткой» котла.
5. с — теплоемкость теплоносителя (кДж/кгК)

Формулы расчета.

Теперь для расчета необходимо воспользоваться такой формулой:

Расчет параметров гидравлического разделителя от G и w

Если известны мощность котла (P), максимальная скорость теплоносителя (w) и разность температур (ΔT), то можно воспользоваться другой формулой:

Расчет гидрострелки в зависимости от мощности и разности температур

Конструкция гидравлического разделителя.

Сам гидравлический разделитель будет иметь следующий вид:

Если вы хотите изготовить гидрострелку самостоятельно, то помимо вышеописанных параметров необходимо предусмотреть отверстия с резьбой для установки автоматического воздухоотводчика сверху и сливного крана внизу.

Это необходимо для соответственно для удаления воздуха и шлама из системы отопления.

Резюме статьи.

Подведем итоги написанной статьи. Гидрострелку необходимо установить в вашу систему отопление если:

• Площадь вашего дома, коттеджа или другого отапливаемого помещения превышает 350 м².
• В системе отопления имеется 2 или более работающих одновременно циркуляционных насоса.

На этом пока все. Все вопросы задаем в комментариях. Не забываем о делится с друзьями через социальные сети.

Гидрострелка для отопления (гидроразделитель): схема, расчет, коллектор

О таком понятии как «гидравлические разделители» в интернете много споров — какой лучше, насколько они нужны, каков их расчет и так далее.

Гидравлическая стрелка в системе отопления

Для того, чтобы разобраться в этом вопросе, прежде всего, нужно определиться с основным назначением данного отопительного элемента. Важны также расчет и установка гидрострелки.

Содержание

Для чего нужна гидравлическая стрелка и как сделать ее расчет?

Для тех, кто планирует расчет и монтаж систем отопления (простой или сложной) нужно знать что такое гидроразделитель, который еще проще называют гидрострелка для отопления или бутылка) и для чего она нужна в системе.

Итак, гидроразделитель используется для того, чтобы осуществить гидродинамическую балансировку в системе отопления. Гидрострелка нужна для защиты систем отопления от возникновения и последствий теплового удара в чугунных теплообменниках котлов. Как видно, значение данного элемента в системе отопления довольно высоко.

Бывают случаи, когда производители изначально устанавливают в системах отопления гидрострелки. Такое решение нельзя не назвать нерациональным — например, газовые напольные котлы, таким образом, защищены от поломки. Производитель также сохраняет срок гарантии на свой товар.

Перемещение воды в гидравлической стрелке

Возникновение теплового удара в системе отопления возможно в случае, если в теплообменник котла резко поступит холодный теплоноситель из «обратки». Практически всегда тепловой удар повреждает теплообменник. Если же в системе отопления установлен гидроразделитель, гидро- динамические параметры различных контуров котла стабилизируются и его работа становится стабильной.

к меню ↑

Расчет параметров — зачем он нужен?

Важно знать, как правильно провести расчет гидравлических параметров гидрострелки для отопления. Это поможет правильно настроить работу гидрострелки, а также дополнительно выполнить очистку теплоносителя, удалить накопившийся в нем воздух, а также различные примеси — песок или ржавчину.

Правильно установив гидроразделитель, можно добиться еще одного важного эффекта — удалить из теплоносителя растворенный воздух, тем самым защищая металлические системы котла от окисления.

Срок службы системы отопления, а также отдельных ее элементов — запорной арматуры, насосов, датчиков, радиатора, теплообменника будет значительно продлен.

к меню ↑

Принцип и схема работы гидрострелки для отопления

Если понять принцип действия потоков теплоносителя внутри гидрострелки, можно описать расчет и схему гидравлических процессов, происходящих внутри нее. Существует несколько циклов работы контурной системы отопления, в проекте которых заложена гидрострелка.

Гидравлическая стрелка Meibes до 85 кВт

После того, как система отопления будет запущена, нужно еще выждать некоторое время до того момента, пока теплоноситель не наберет нужную температуру — жидкость будет циркулировать по малому кругу, а весь поток воды спуститься вниз по гидрострелке.

А после нормализации температурного режима, к котлу нужно будет подключить вторичные контуры отопления для того, чтобы работа котла вошла в режим «входящие — исходящие» потоки, а сама гидрострелка будет работать как воздухоотводчик и очищать теплоноситель от накопившейся грязи.

к меню ↑

Разбор принципов работы гидрострелки (видео)

к меню ↑

Напольные распределительные системы — роль гидрострелки

Поток теплоносителя во вторичном контуре в большинстве случаев регулируется автоматически при достижении определенного температурного режима. При определенной температуре ГВС насос отключается, или же просто проток теплоносителя из-за закрытия термоголовки на радиатор уменьшается.

Сама схема подачи тепла в напольной распределительной системе (особенно двухконтурной) довольно сложная. Достаточно лишь сказать, что разница между потоками уходит вверх по гидрострелке. Если бы ее не было вовсе, возникло бы такое явление как гидравлический перекос.

Вот так выглядит смонтированная гидравлическая стрелка в котельной

В результате чего работа циркуляционного насоса прекращается, а само отопительное оборудование и его составляющие полностью выходят из строя, и тепловая система в дальнейшем становиться невозможной.

к меню ↑

Какие преимущества гидравлических стрелок?

Гидрострелки обладают массой преимуществ. Первое, и, пожалуй, самое основное из них — это защитное. Системы, оснащенные гидравлической стрелкой, надежно защищают чугунные теплообменники от последствий теплового удара.

При помощи гидрострелки расход тепла поддерживается на фиксированном уровне за счет снижения разницы температур между обратным и подающим трубопроводом.

Если же вы хотите, чтобы температурный напор был снижен, нужно будет произвести замену направления движения теплоносителя в гидрострелке.

Второе преимущество, не менее важное — это простота подбора и расчет насоса для котла. Распределение их мощности на отдельные контуры позволяет использовать всего один насос вместо пары насосов послабее.

Гидроконтур позволяет повысить срок эксплуатации котельного оборудования. Точнее более правильно будет сказать, что он даст возможность избежать появления резких скачков температурного напора. Как следствие его работа будет стабильной и продолжительной.

Гидравлическая стрелка для системы водяного отопления

Также при установке гидравлического контура вы не столкнетесь с таким неприятным явлением как разбалансировка, а сама система будет гидравлически устойчивой. Нехватки расходов теплоносителя не будет, поскольку распределение потока по контурам или веткам буде проходить равномерно.

Если система не оснащена гидронасосом, мощность насоса будет довольно слабой и увеличить расход до необходимого значения не получиться. А вот гидрострелка как раз даст тот дополнительный расход теплоносителя, и необходимости приобретения еще нескольких насосов не возникнет.

Портал об отоплении » Водяное отопление

Гидравлические расчеты | Жидкая сила

Инструкции : Щелкните зеленую стрелку, чтобы показать или скрыть группу формул или гидравлических расчетов. Некоторые поля содержат примечания или дополнительную информацию, которые появятся, если вы поместите указатель мыши на поле. Оставьте только одно поле открытым в каждой формуле и нажмите кнопку «Рассчитать» для результата этого поля.

Сантистрок (Cst) в Универсальные секунды Сейболта (SUS или SSU) Таблица преобразования

Сантистоксов (сСт)	Универсальные секундомеры Сейболта (SUS)
1.8	32
2,7	35
4,2	40
5,8	45
7.4	50
8,9	55
10,3	60
11,7	65
13.0	70
14,3	75
15,6	80
16,8	85
18. 1	90
19,2	95
20,4	100
22,8	110
25.0	120
27,4	130
29,6	140
31,8	150
34.0	160
36,0	170
38,4	180
40,6	190
42.8	200
47,2	220
51,6	240
55,9	260
60. 2	280
64,5	300
69,9	325
75,3	350
80.7	375
86,1	400

Сантистоксов (сСт)	Универсальные секундомеры Сейболта (SUS)
91.5	425
96,8	450
102,2	475
107,6	500
118.4	550
129,2	600
140,3	650
151	700
162	750
173	800
183	850
194	900
205	950
215	1 000
259	1,200
302	1,400
345	1,600
388	1,800
432	2 000
541	2 500
650	3 000
758	3 500
866	4 000
974	4,500
1,190	5 500
1,300	6 000
1 405	6 500
1,515	7 000
1,625	7 500
1,730	8 000
1,840	8 500
1,950	9 000
2,055	9 500
2,165	10 000

Дополнительные инструменты и справочные материалы:

Вы можете найти дополнительные инструменты и программное обеспечение для преобразования на нашей странице загрузок. Вы также можете найти дополнительную информацию о формулах и преобразованиях на этой странице на нашей странице образовательной литературы.

---

Заявление об отказе от ответственности:

Хотя формулы Fluid Power являются полезными инструментами для определения компонентов и возможностей системы; другие факторы, такие как механическая эффективность, гидродинамика и ограничения материалов, также должны быть приняты во внимание.

Компания

Advanced Fluid Systems тщательно проверила правильность преобразований и расчетов на этой странице. Однако Advanced Fluid Systems не предоставляет никаких гарантий и не принимает на себя никаких юридических обязательств или ответственности за точность, полноту или полезность любой предоставленной информации.

Если у вас есть какие-либо вопросы, комментарии или отзывы об информации на этой странице или на нашем веб-сайте, пожалуйста, свяжитесь с [email protected]

Расчет и определение напора – Блог AFT

В то время как мышление с точки зрения давления часто интуитивно для инженеров, думать с точки зрения головы может быть сложнее. Вы можете быть удивлены количеством случаев и вопросов, которые поступают в службу поддержки здесь, в AFT, об основном определении напора и о том, как оно связано с гидравлическим моделированием.Давайте вернемся к основам определения напора и его использования в моделировании потока для AFT Fathom и AFT Impulse.

Определение уравнений и терминологии

Сначала несколько определений. Общий гидравлический напор является мерой потенциальной энергии, запасенной в жидкости. Физически это выражается как высота столба эквивалентной жидкости. Общий напор состоит из трех различных компонентов:

• Высота подъема : энергия, обусловленная подъемом жидкости

• Напорная головка : энергия, обусловленная статическим давлением жидкости (сила жидкости, обусловленная потоком)

• Напор скорости : кинетическая энергия жидкости (полная потенциальная энергия, которая была бы восстановлена, если бы поток был остановлен)

Уравнение Бернулли, которое характеризует поведение потока в трубе, может быть выражено разницей в общем гидравлическом напоре в трубе.В системе без трения разница в общем гидравлическом напоре между входом и выходом трубы будет равна нулю, если предположить, что поток несжимаемый (плотность не изменяется вдоль трубы):

В реальной системе будут иметь место безвозвратные потери из-за трения. В этом случае потери на трение (напор на трение) будут эквивалентны разнице в общем динамическом напоре между входом и выходом трубы:

Для гидравлического анализа обычно термин “ напор ” обычно относится к гидравлической линии уклона (HGL) , которая представляет собой сумму напора и напора в месте:

Для визуального представления гидравлической линии уклона рассмотрим трубу с несколькими стоячими колоннами, заполненными жидкостью вдоль трубы.Когда в системе нет потока, уровень жидкости будет одинаковым во всех стоячих колоннах, как показано на Рисунке 1a. Когда поток начинается, уровень жидкости будет падать в колоннах дальше по трубопроводу из-за разницы статического давления и потерь на трение при течении жидкости. Столбцы не будут учитывать скоростной напор, так как ни один поток не направлен вверх по столбцам; таким образом, будут учитываться только статическое давление и высота трубы. Измерение высоты жидкости в колоннах на Рисунке 1b обеспечит прямое измерение HGL на этой длине вдоль трубы.

Рисунок 1: Когда клапан закрыт и поток жидкости отсутствует, уровень жидкости эквивалентен в резервуаре и в колоннах, прикрепленных к трубе. Когда клапан открыт, уровень жидкости падает из-за скорости в трубе и потерь на трение.

Часто задаваемые вопросы о головке

Есть несколько вопросов, которые мы неоднократно задавали в нашем почтовом ящике службы поддержки относительно того, как определять и интерпретировать вычисления напора.

Почему мой насос не работает с ожидаемым напором / как рассчитывается напор насоса?

При моделировании центробежного или поршневого насоса в продуктах AFT напор насоса будет зависеть от сопротивления системы. Чтобы определить, где работает насос, Fathom рассчитает общий динамический напор (TDH), который основан на статическом напоре , (другой термин для обозначения напора по высоте) и напоре трения , (обсуждалось выше) в системе.Путем расчета разницы статического напора и общего напора трения в системе можно спрогнозировать TDH. Это просто для конвейера, но может стать сложным для сетевых систем. См. Эту серию блогов о насосах и системных кривых для получения дополнительной информации.

Как определить границу с точки зрения головы / что это означает?

При определении границ давления в терминах гидравлического уклона помните, что высота заложена в определении HGL, как было показано в определении HGL.Чтобы определить границу в терминах напора, а не давления, просто используйте уравнение HGL, показанное ранее, чтобы преобразовать заданное вами давление в напор.

Например, рассмотрим модели, показанные ниже, где насос перекачивает воду вверх по склону к резервуару. Верхняя модель представляет резервуар с использованием соединения резервуаров, что является типичным. Вторая модель использует клапан, который определяется как выпускной клапан. Выпускной клапан представляет собой клапан без потерь, выпускаемый в резервуар на высоте 300 футов, что эквивалентно определению в стыке резервуара.Поскольку выпускной клапан нагнетает до атмосферного давления (0 манометрическое давление), выпускной HGL будет эквивалентен высоте клапана (рис. 2). Результаты для модели на Рисунке 3 показывают, что использование этого определения для выхода HGL эквивалентно определению коллектора.

Рисунок 2: Эквивалентное определение выходного клапана и соединения резервуара в AFT Fathom

Рисунок 3: Результаты для модели с конечной границей, определенной с использованием резервуара и выпускного клапана.Определения для всех труб и соединений идентичны, за исключением соединений 3 и 13.

Что означает, если значение HGL меньше высоты?

Если значение HGL меньше отметки, это будет указывать на отрицательное манометрическое давление. Обычно условия вакуума, когда давление в трубе опускается ниже атмосферного, неприемлемы, и для устранения вакуума следует использовать методы снижения.

Совет № 14 – Следуйте за потоком (контроль)

Контроль давления является ключом к управлению движением и усилием, но мало кто понимает, как контролируется давление.Распространенное заблуждение состоит в том, что давление – это «сопротивление потоку» или что давление регулируется сервоклапанами с использованием кривых увеличения давления. Пришло время взглянуть на то, что именно происходит, когда гидравлическая система работает.

Одна из основных формул для изменения давления:

Где ΔP – изменение давления, Β – модуль объемной упругости масла, ΔV – изменение объема под давлением и V – общий объем под давлением.

Итак, если сжатый объем уменьшается, давление увеличивается. Это то, что происходит, когда шток цилиндра ударяется, и масло на стороне крышки поршня сжимается.

Приведенная выше формула полезна в относительно статических ситуациях, но в динамических ситуациях, таких как управление движением или силой, формула должна быть изменена, чтобы включать время. Теперь формула принимает вид

или

Где dP / dt – мгновенное изменение давления, а dV / dt – мгновенное изменение сжатого объема масла.

Когда гидравлический цилиндр движется, объем масла изменяется по мере движения поршня. Чтобы давление оставалось постоянным, значение dP / dt должно быть равно 0. Следовательно, масло должно добавляться или вычитаться из цилиндра. Формула для dP / dt должна быть расширена, чтобы включить поток.

Обратите внимание, что увеличение объема приводит к отрицательному изменению давления. Но если поток как функция времени, Q (t) , равен скорости изменения объема под давлением, давление остается постоянным.

Затем необходимо увеличить объем и изменение объема. Изменение объема масла равно площади поршня, умноженной на скорость поршня. Объем масла при сжатии равен мертвому объему плюс расстояние от поршня до конца цилиндра. Результирующее уравнение:

Где A – площадь поршня на стороне крышки в этом примере, dv – мертвый объем масла между полностью втянутым поршнем и клапаном, x (t ) – это положение поршня относительно полностью втянутого положения, а v (t) – скорость поршня как функция времени.Положительно, когда цилиндр перемещается из полностью втянутого положения. Когда v (t) положительный, давление на стороне крышки поршня падает до тех пор, пока не будет добавлено масло.

Положение и скорость поршня можно измерить с помощью устройства обратной связи, которое обычно представляет собой стержень магнитострикционного преобразователя. Расход не измеряется, а, скорее, косвенно регулируется гидравлическим контроллером движения, управляющим пропорциональным клапаном. При моделировании или моделировании поток можно точно оценить, используя спецификацию производителя.Сначала рассчитайте постоянную потока клапана, используя:

Теперь можно рассчитать расход как функцию давления и положения золотника x (t), используя:

Положение золотника контролируется выход контроллера движения. P _s – давление подачи, а P _a – давление на стороне крышки цилиндра. Обратите внимание, что изменение давления на стороне крышки цилиндра зависит от многих факторов, включая давление на стороне крышки цилиндра! Это требует сложного расчета.

Иногда необходимо контролировать только давление, например, при проверке способности емкости выдерживать давление. В таких случаях нужен только датчик, контролирующий давление внутри емкости.

Обычно давление используется для управления силой, прилагаемой к объекту. В этом случае давление с каждой стороны поршня умножается на площадь соответствующего поршня, а разница составляет результирующую силу. В этом случае контроллер движения замыкает петлю вокруг чистой силы.Для расчета чистой силы требуется установленный датчик нагрузки или датчик давления, позволяющий измерять давление с каждой стороны поршня.

Во время управления движением давление также регулируется косвенно. Однако при моделировании чистой силы и движения должна быть система уравнений для каждой стороны поршня, поскольку требуется результирующая сила. Чистая сила используется для расчета ускорения. Затем интегрируется ускорение для определения скорости, а затем интегрируется скорость для определения положения.

Очевидно, что уравнения для расчета изменений давления сложны и зависят от многих факторов, которые постоянно меняются. Гидравлические симуляторы используют текущее состояние для вычисления следующего состояния с небольшими временными интервалами. Обычно достаточно 100 микросекунд. Причина использования малых приращений времени заключается в том, что давление быстро изменяется при ударе о препятствие, как в прессе. Кроме того, чем меньше интервал времени, тем лучше и плавнее будет моделирование.Компромисс – это дополнительное время, необходимое для вычислений, и большой объем генерируемых данных.

Еще в начале 2000-х я использовал электронную таблицу для моделирования системы клиентов, которая была спроектирована неправильно. В то время моя программа для работы с электронными таблицами могла обрабатывать только 32 768 строк. Но при 100 микросекундах для каждой строки я смог смоделировать только 3,2 секунды, что, к счастью, было достаточно долго.

Каждый столбец представлял собой уравнение для расчета положения, скорости, ускорения, чистой силы, давления со стороны крышки и со стороны штока.Когда первая строка была заполнена, формулы были скопированы в остальные строки. Изменения давления зависят от этих значений, поэтому их приходилось рассчитывать для каждой строки или за 100 микросекундных итераций. Это работало, но было ограничено скоростью и объемом памяти персональных компьютеров в то время.

В следующей статье будет показано, как расчет изменений давления похож на начисление процентов на сбережения; начисление процентов, начисляемых ежедневно, также является повторяющимся процессом.

Питер Нахтвей – президент Delta Computer Systems, Battle Ground, Вашингтон.Для получения дополнительной информации позвоните (360) 254-8688 или посетите www.deltamotion.com .

Зависимость гидравлического давления от расхода: понимание разницы

Как инструктор и консультант по гидравлике, я встречал тысячи людей, работа которых заключается, по крайней мере частично, в обслуживании и ремонте гидравлических систем. Однако количество обнаруженных мною средств устранения неполадок гидравлической системы я могу сосчитать по пальцам одной руки.

По большей части я встречал много отличных устройств смены гидравлических деталей. Это люди, которые так долго работали с гидравлическими системами и рядом с ними, что знают, что замена конкретной детали обычно решает определенную проблему. Они могут точно знать, а могут и не знать, почему это так, но по опыту они знают, что замена этой детали решает проблему.

Я не имею в виду это уничижительно. Кто-то с таким уровнем опыта ценен, но это не поиск неисправностей; это детали меняются. Он отлично работает, когда замена детали действительно решает проблему.

Проблема возникает, когда устройство смены деталей меняет деталь и не решает проблему. Как вы думаете, каким будет следующий курс действий устройства для смены запчастей? Если бы вы сказали «измените что-нибудь еще», вы были бы правы.

Часто процесс замены деталей продолжается до тех пор, пока не произойдет одно из двух: либо машина будет отремонтирована, и все будут в восторге, либо система будет переведена в такое состояние, что нужно кого-то вызвать.

Довольно часто это я. Хотя таким способом можно отремонтировать систему, также можно добавить одну или две проблемы всякий раз, когда заменяется неплохой компонент. Обычно к тому времени, когда меня вызывают на помощь, происходит изменение значительного количества деталей, и то, что начиналось как нечто простое, могло перерасти в несколько проблем, диагностика которых может занять очень много времени.

На этой схеме фиксированный рабочий объем
Гидравлический насос представлен кружком,
с закрашенной стрелкой, указывающей на выход жидкости.

Давление или поток?

Если бы мне пришлось выбрать одну концепцию, которая не позволяла бы большинству сменщиков запчастей становиться специалистами по устранению неполадок, я бы не понял разницу между давлением и потоком. Нередко можно встретить взаимозаменяемые термины, как если бы они были синонимами. Это не так. Я часто слышу жалобы на то, что насос не выдает столько давления, сколько следовало бы, подразумевая, что насос должен обеспечивать давление.

Распространено предположение, что если давление низкое, насос неисправен.Это не тот случай. Насос не нагнетает давление. Насос обеспечивает определенный расход. Единственная функция насоса – забирать жидкость из одного места и помещать ее в другое место. Давление – это результат сопротивления потоку. В наших учебных классах мы используем простую схему, показанную выше, для объяснения этой концепции.

Насос постоянной производительности – это самый простой тип гидравлического насоса. Он приводится во вращение первичным двигателем, обычно электродвигателем с электроприводом или, в мобильном оборудовании, тем же двигателем, который приводит в движение машину.Объем потока определяется рабочим объемом и скоростью приводного двигателя. Под «вытеснением» я подразумеваю количество жидкости, подаваемой за каждый полный оборот насоса.

В типичных промышленных системах насос вращается с постоянной скоростью и, следовательно, обеспечивает постоянный поток. Когда насос запускается, масло перемещается из резервуара в систему. Чем выше скорость потока, тем быстрее будет двигаться привод.

Если вы проследите поток от насоса, вы дойдете до буквы «Т» на линии.Всякий раз, когда вы следуете за потоком на схеме и достигаете разделения линии, вы должны отслеживать поток в обоих направлениях, чтобы определить путь наименьшего сопротивления. Гидравлическая жидкость всегда идет по пути наименьшего сопротивления. Я

Если вы проследите поток влево, вы увидите символ предохранительного клапана. Предохранительный клапан представлен одним квадратом со стрелкой, указывающей направление потока. Обратите внимание, что стрелка не касается впускного или выпускного порта. Это означает, что предохранительный клапан обычно закрыт и блокирует поток.

«Зигзагообразная» линия внизу предохранительного клапана символизирует пружину. Хороший способ представить себе предохранительный клапан на схеме – представить себе пружину, отталкивающую стрелку вверх от портов, удерживая ее закрытой. Это означает, что для открытия клапана что-то должно давить на стрелку сильнее, чем пружина толкает вверх.

Также обратите внимание на пунктирную линию. В гидравлических схемах пунктирная линия обычно представляет путь потока, который несколько меньше, чем у сплошной линии, обычно это дренажная линия или пилотная линия.На схемах слева показана пилотная линия, подключенная непосредственно перед клапаном. Какое бы давление ни было в основной линии, она будет присутствовать в пилотной линии.

Возвращаясь к пружине, обратите внимание на диагональную стрелку. В условных обозначениях диагональная стрелка означает, что соответствующий компонент является переменным или регулируемым. В этом случае предохранительный клапан имеет регулируемую пружину и отрегулирован таким образом, чтобы давление в 500 фунтов на квадратный дюйм (psi) создавало достаточную силу для сжатия пружины и открытия предохранительного клапана.Следовательно, сопротивление в этом направлении составляет 500 фунтов на квадратный дюйм.

При включении насоса путь
наименьшее сопротивление – барабан, а не предохранительный клапан.

Проследив направление потока вправо, вы встретите символ ручного клапана. Это может быть шаровой кран, задвижка, дроссельная заслонка и т. Д. Клапан может быть открытым или закрытым. Обозначение указывает, что он открыт, поэтому сопротивления в этом направлении нет.

Линия заканчивается открытым барабаном.Когда насос включен, как показано на схеме слева, путь наименьшего сопротивления в этом случае лежит к барабану, а не через предохранительный клапан. Показание давления на манометре составляет 0 фунтов на квадратный дюйм.

Очевидно, причина того, что показания манометра такие низкие, заключается в том, что в системе нет сопротивления. Однако я видел, как многие насосы заменялись только потому, что давление в системе было низким. За прошедшие годы я получил множество телефонных звонков, которые начинались со слов: «Ну, я поменял помпу, но мое давление все еще низкое.Что еще мне следует искать? »

На самом деле проблема с давлением в гидравлической системе редко бывает в насосе. Это почти всегда еще один плохой компонент системы. Насос никогда не должен быть первым компонентом, который нужно попробовать, а скорее вашим последним средством, когда существует проблема с давлением. В показанном примере замена насоса даст точно такой же результат.

На этой схеме показан
закрытый ручной клапан, блокирующий поток в барабан.

На схеме слева ручной клапан закрыт, перекрывая поток в барабан.Единственный оставшийся путь потока – через предохранительный клапан. Для прохождения жидкости через предохранительный клапан необходимо преодолеть сопротивление 500 фунтов на квадратный дюйм. Как только давление достигает 500 фунтов на квадратный дюйм, поток подается через предохранительный клапан и возвращается в резервуар.

Во многих случаях я слышал такие замечания, как: «Мой насос нагнетает 1500 фунтов на квадратный дюйм». Это иллюстрирует неправильное представление о том, что давление исходит от насоса.

Как вы можете видеть, на манометре отображается не то, какое давление создает насос, а, скорее, количество сопротивления, которое в настоящее время преодолевается в системе.Без твердого понимания этой концепции стать специалистом по устранению неполадок невозможно.

Подробнее о передовых методах работы с гидравлическими системами:

10 проверок надежности гидравлики, которые вы, вероятно, не делаете

Семь самых распространенных ошибок гидравлического оборудования

Как узнать, правильно ли вы используете гидравлическое масло?

Топ-5 гидравлических ошибок и лучшие решения

Гидравлическое правило Tarrant

Гидравлическое правило Tarrant

Гидравлическое правило скольжения Tarrant
(авторское право)

---

Специально разработан для расчета расхода по трубам, кольцевые канализации и в открытых каналах.Выбранные формулы были выбраны из множества экспоненциальные формулы, обычно используемые для таких вычислений.

ПОТОК

Формула Хазена-Вильямса очень широко используется для определения расхода в трубопроводе. а с вариацией коэффициента C ₁ охватывает широкий спектр классов трубы от плохо покрытых коркой или старых, до гладких труб из бетона или асбестоцемента трубы.

Шкалы рассчитаны и расположены для C ₁ = 130.В вспомогательные шкалы с маркировкой C ₁ на нижнем краю салазок позволяют поправки на другие значения C ₁ . Таблица, приложенная к этим примечаниям, дает примерные значения C ₁ для разных классов труб.

Четыре шкалы, при необходимости с использованием шкалы C ₁ , дать решение формулы Хазена-Вильямса. Одна из этих шкал (шкала расхода), используется со стрелкой B и двумя другими шкалами для диаметра трубы и скорости соединения. и течь в трубах.

Шкала черного цвета для кубических футов в секунду; те, что в красном аналогично используется для метрических единиц.

Все шкалы, описанные выше, относятся к формуле Хейзена-Вильямса. для труб, идущих до отказа.

Для труб или коллекторов, работающих только частично, весы пропорциональная глубина. и т. д. на нижнем краю правила используются вместе с «набегающие» весы.

Шкала, отмеченная буквой A на верхнем краю линейки, такая же, как диаметр трубы в дюймах на верхнем крае ползуна.С этими двумя весами может выполняться обычное умножение и деление.

ОСОБЫЕ ПРОБЛЕМЫ

Использование правила значительно сократит время, необходимое для решение особых проблем с потоком труб, таких как ответвления, параллельные трубы и составные трубы.

ОТКРЫТЫЕ КАНАЛЫ

Формула Маннинга используется здесь для течения в открытых каналах. Она имеет преимущество в том, что коэффициент “n” является коэффициентом, используемым в Kutter формула.для которых установлены значения для различных типов поверхности канала.

Шкалы в верхней части линейки и в нижней левой части. части просты для V, R, n и S, V и R представлены на черных шкалах в футы-секунды с красными шкалами для метрических единиц. Шкалы для n и наклона являются общими для черные и красные шкалы скорости и гидравлического радиуса.

Гидравлический радиус легко рассчитывается для участков канала состоит из прямых линий (прямоугольных, трапециевидных.и т. д.), но получить не так-то просто для полукруглых каналов, когда глубина меньше радиуса канала. Весы в нижней правой части правила вместе со стрелкой D можно использовать для найти гидравлический радиус и площадь потока для таких случаев.

ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ ПРАВИЛЬНОЙ ТРУБЫ

Весы: расход, диаметр, потеря напора и длина трубы. Любые три будучи известным, можно найти четвертый.

Пример: приложить трубу известного диаметра к потоку, и считывающая головка потеряна. от длины трубы.Для метрических единиц используются шкалы красного цвета с расходом в литры в секунду; диаметр трубы, потерянный напор и длина трубы в метрах.

Для этих весов. C ₁ = 130 в формуле Хейзена-Вильямса, а для других значений C ₁ между 40 и 150 регулировка выполняется с помощью шкала обозначена C ₁ следующим образом:

1. Для потока : Найдите расход для C ₁ = 130. Затем наведите курсор на найденное значение расхода и подведите данное значение C ₁ . линия.Тогда требуемое значение расхода будет при C ₁ = 130.

2. Для диаметра : поместите курсор над заданным потоком, поднесите C ₁ = 130 к строке и рассчитайте, используя схему потока, найденную напротив данный C ₁ .

3. Для потери напора : поместите курсор на длину трубы, затем приведите данные C ₁ под линию. Вычислить, используя длину напротив C ₁ = 130,

4.Для длины трубы : рассчитать и получить длину трубы для данного расхода, диаметра и потери напора. Это для C ₁ = 130. Поместите C ₁ = 130 противоположной длины и считайте требуемую длину напротив указанного C ₁ .

СКОРОСТЬ В ТРУБЕ

Поместите стрелку B против потока трубы и диаметра на нижней части край слайда, считайте скорость.

МАСШТАБ A

Используется вместе с диаметром трубы A ₁ дюймов дюймы на верхнем краю слайда для обычного умножения и деления.например для удобный перевод единиц расхода.

ТРУБЫ ИЛИ КАНАЛИЗАЦИЯ ЧАСТИЧНО ЗАПОЛНЕНЫ

(a) Указанный расход, диаметр и наклон.
Чтобы найти глубину потока и скорость: Рассчитайте полный поток, используя соответствующее значение C ₁ . Найдите пропорциональный расход [ фактический расход / текущий расход полный ] и на шкале слева от нижнего края линейки найдите пропорциональную глубину, так получение глубины потока. Затем вычислите скорость при полной скорости и от пропорциональная глубина уже найдена и шкалы на нижнем правом краю находят пропорциональную скорость [ требуемая скорость / полная скорость ], поэтому получение скорости в частично полная труба.

(b) Заданная глубина, наклон и диаметр: найти поток. Рассчитать расход работает полный. На основании шкалы глубины и диаметра и пропорциональной шкалы глубины и расхода получают фактические значения. поток.

ПОТОК КАНАЛА

Весы для скорости, гидравлического радиуса, наклона и шкалы Куттера «N» дают решение формулы Мэннинга. Соответствующее значение «n» размещается напротив склона, и скорость будет противоположной гидравлическому радиусу. Два шкалы красного цвета показывают скорость в метрах / сек.и гидравлический радиус в метрах. Для канала секции, ограниченные прямыми линиями, гидравлический радиус [ площадь / смоченный периметр ] легко рассчитывается.

Для полукруглых каналов с глубиной потока вверх до половины диаметра дополнительные шкалы облегчают расчет гидравлического радиуса и область потока. Поместите диаметр полукруглого канала напротив глубины / Передаточное отношение диаметра , а гидравлический радиус считывается по стрелке D.

Это значение гидравлического радиуса используется для расчета как уже описано, и, конечно же, процесс можно обратить, чтобы найти глубину потока в полукруглый канал.

Из площади / диаметра ² масштабная фигура, которая напротив цифры глубина / диаметр , можно определить площадь потока для использования со скоростью, чтобы определить скорость потока.

Значения C ₁ в формуле Хазена-Вильямса, взятые из Книга Уильямса и Хейзена.«Гидравлические столы» и другие авторитеты.

C ₁ = 145: Асбоцементная труба.
C ₁ = 140: Трубы стальные, футерованные битумом; гладкая бетонная труба; гладкие трубы латунь, стекло или свинец.
C ₁ = 130: Труба из чугуна с новым покрытием; небольшая латунная или медная труба.
C ₁ = 125: Новая чугунная труба без покрытия.
C ₁ = 120: Гладкая труба из древесной печи.
C ₁ = 110: стальная труба с заклепками; стеклокерамическая труба,
C ₁ = 100: Кирпичная канализация.
Для старых или покрытых коркой труб значение C ₁ может составлять всего 80 или меньше, в зависимости от фактического состояния.

ЗНАЧЕНИЯ КАТТЕРА «n» ДЛЯ КАНАЛОВ
n = 0,009: прямые каналы из гладких строганных досок.
n = 0,010: то же самое в чистой цементной штукатурке.
n = 0,012: то же самое для неоструганных досок; песчано-цементная штукатурка.
n = 0,013: то же самое для стального затирочного бетона; металлические лотки.
n = 0,014: то же самое для деревянного затирочного бетона.
n = 0,015: то же самое в обычной кирпичной кладке или гладкой кладке.
n = 0,020: каналы в мелком гравии; грубо затвердевший щебень; или земля в хорошем состоянии.
n = 0,025: каналы и реки в удовлетворительном состоянии
n = 0,030: каналы и реки в плохом состоянии.
n = 0,035: каналы и реки в плохом состоянии, например, русло усыпано камнями и детрит.
n = 0,040: каналы наполовину заполнены растительностью.
n = 0,050: каналы на две трети заполнены растительностью.

Поскольку формула Мэннинга иногда используется для расхода в трубах, Следующая таблица значений «n» может оказаться полезной. Значение V, определяемое формула Мэннинга на стороне «каналов» правила, это может быть применено к сторона «трубы», чтобы найти поток.

ЗНАЧЕНИЯ КУТТЕРА «n» ДЛЯ ТРУБ
n = 0,010: Труба асбестоцементная
n = 0,011: бетонная труба; очень гладкий.
n = 0,012: чугунная труба с чистым покрытием; дровяная труба.
n = 0,013: Очистить чугунную трубу без покрытия.
n = 0,014: керамическая канализационная труба; клепаная стальная труба.
n = 0,015: Труба из оцинкованного железа.
n = 0,016: Бетонная труба с грубыми стыками.
n = 0,021: гофрированные металлические трубы.
Для старых или плохо покрытых коркой труб потребуется более высокое значение «n». в зависимости от фактическое состояние.

Это правило скольжения можно получить по адресу, указанному ниже. Пожалуйста, процитируйте исх. № G.401 0.
Также может быть предоставлено скользящее правило для расчета расхода через водосливы, выемки и отверстия. Ref.№ G.401 2.

---

Патерсон Кэнди Интернэшнл Лимитед
21 Торговый центр Ealing в Лондоне W5 2PU
Телефон 01-579 1311 Телеграммы уточняют, Лондон W5 Телекс 27239
ЧЛЕН ГРУППЫ ПОРТАЛОВ

Вернуться в Правило Тарранта в сборнике

Благодарю Джима Бриди, который просмотрел руководство.

Лучший способ прочитать гидравлическую схему – опытный инженер

Первое чтение гидравлической схемы – это пугающая и запутанная вещь.Есть так много символов, которые нужно идентифицировать, и линий, которые нужно отслеживать. Я надеюсь научить вас системному подходу к чтению гидравлической схемы.

Основные шаги для Чтение гидравлической схемы:

1. Определение типов линий
2. Определите, пересекаются ли линии с подключением или без него
3. Определите компоненты
4. Определите путь потока в обесточенном состоянии
5. Определите, что происходит при каждом клапане перемещен
6. Активируйте несколько клапанов одновременно, чтобы увидеть непреднамеренные последствия.

Итак, плюс в том, что, хотя мы используем гидравлику, многое из этого напрямую связано с пневматикой. Пневматика будет иметь несколько дополнительных компонентов, которые мы не используем в гидравлике, такие как масленки, осушители воздуха и пылесосы Вентури, но они похожи.

Приступим.

1. Определение типов линий

В гидравлической схеме каждый тип линии имеет уникальное значение. Кроме того, можно добавить цвета, чтобы обозначить назначение линии.На рисунке ниже показаны все основные типы линий. Базовая линия – это сплошная линия, обозначающая шланг или трубку рабочего давления. Красная линия указывает на давление, а синяя линия указывает на возвратную линию низкого давления. В данном случае это всасывающая линия для насоса. Бирюзовые и зеленые пунктирные линии называются пилотными линиями или линиями слива в зависимости от их назначения. Обе показанные здесь линии являются пилотными. Пилотная линия – это линия высокого давления с низким расходом (1/4 галлона в минуту). Дренажная линия – обратная линия низкого давления с более высоким расходом.Наконец, желтая центральная линия вокруг некоторых символов является линией вложения или ограничивающей рамкой. Цель этой строки – показать, что все компоненты внутри находятся в одном клапанном блоке или коллекторе. Это сделано для упрощения идентификации в реальном мире.

2. Определите, пересекаются ли линии с или без подключение

Есть небольшое противоречие с этим. Раньше, если две линии пересекались, они были соединены. Если бы вы не хотели, чтобы линии соединялись, вы бы нарисовали горб на одной линии, добавив некоторой драматичности схеме.Что ж, по мере того как все больше и больше людей прислушивались к совету Black Eyed Peas, говоря: «Вам не нужны драмы, драмы, нет, никакие драмы, драмы», стандарты были изменены. Теперь вам понадобится точка, чтобы обозначить пересекающиеся линии, которые соединяются. Если точки нет, значит, нет связи. Кто знал, что Black Eyed Peas на самом деле пели о гидравлических схемах? Итак, песня явно не имеет ничего общего с гидравликой. Честно говоря, изменение произошло потому, что было намного проще добавить точку, чем стереть линии и сделать горб.Лично мне нравится добавлять горбинки и использовать точку. При этом нетрудно догадаться, каковы были мои намерения. Точка означает, что они связаны, а горбинка – нет. Совершенно ясно для всех, кто читает схему. На рисунке ниже представлена ​​эта концепция.

3. Определите компоненты

Определение компонентов – ключ ко всему процессу. Если вы поймете, что делает каждый компонент, вы сможете более четко увидеть, как они будут работать вместе.Другие списки гидравлических компонентов обычно просто говорят вам, что это такое. Этот список будет отличаться тем, что я расскажу о функциях, плюсах и минусах использования каждого из них. Поймите, что это ни в коем случае не исчерпывающий список, и новые компоненты разрабатываются постоянно.

Редукторы потока

В каждой гидравлической системе у вас будет одна функция, которая требует полного потока, а другая требует гораздо меньшего потока. Здесь на помощь приходят редукторы потока.Самый простой тип – это отверстие, которое представляет собой отверстие, просверленное в заглушке. Как вы понимаете, через отверстие можно протолкнуть фиксированное количество масла.

Отверстие Игольчатый вентиль

Игольчатый клапан – это то, что вам нужно, если вам нужно отрегулировать поток. (Обратите внимание на стрелку для регулировки.) Эти компоненты хороши, если вам просто нужно ограничить поток, но на самом деле все равно, если у вас двунаправленный поток или перегрузка. Позволь мне объяснить. Если вы используете игольчатый клапан для ограничения скорости гидравлического двигателя, теоретически вы можете установить клапан только на один порт.Однако вы заметите, что вращая двигатель в одну сторону, вы получите гораздо лучшую производительность. Если пойти другим путем, вы увидите рывки по очереди. Причина этого – трение в двигателе и системе, которой он управляет. Конечно, средняя скорость была желаемой, но производительность – нет. Теперь я хотел бы описать два новых термина: измерение входа и выхода. Дозирование – это метод измерения жидкости, выходящей из клапана и поступающей в двигатель.Это приведет к снижению производительности, потому что мы полностью зависим от двигателя, чтобы справиться с трением. Иногда мы можем повернуть двигатель на 500 фунтов на квадратный дюйм, иногда на 1200 фунтов на квадратный дюйм. Что сказать? Учет – лучшее решение. Дозирование в (то есть в клапан) заставляет выходное отверстие двигателя поддерживать постоянное давление. Давление на входе все еще может сильно колебаться, но скорость двигателя останется постоянной. Чтобы выполнить дозирование с обеих сторон двигателя, мы больше не можем использовать игольчатый клапан, потому что поток будет измеряться дважды.

Управление потоком Регулируемый контроль потока

Клапаны управления потоком были разработаны, чтобы иметь неограниченный поток из клапана и дозированный поток обратно в клапан. Обратный клапан – это то, что обеспечивает неограниченный или «свободный поток». (Свободный поток снизу вверх). Они бывают как в регулируемой, так и в нерегулируемой конфигурации. Последняя мысль заключается в том, что эти клапаны будут выделять много тепла, особенно с поршневыми насосами прямого вытеснения. Вы можете свести к минимуму это, установив компенсированный клапан регулирования потока, который будет направлять обходную жидкость в резервуар вместо того, чтобы повышать давление до тех пор, пока предохранительный клапан не сработает.

Резервуары (или цистерны)

Существует два типа схем резервуара: герметичный и негерметичный. Безнапорные, безусловно, наиболее распространены на рынке. Можно сделать вывод, что бак под давлением является закрытым.

С помощью резервуара вы также можете указать, хотите ли вы, чтобы масло возвращалось выше (вверху) или ниже (внизу) уровня масла в резервуаре. Честно говоря, я не знаю, зачем вам возвращать масло выше уровня масла.Это приводит к добавлению воздуха в жидкость (подумайте о аквариуме). Если в линию всасывания попадет слишком много воздуха, вы можете сделать вашу несжимаемую жидкость немного более сжимаемой, что приведет к снижению производительности. Ирония заключается в том, что я почти всегда вижу схему, указывающую на возврат масла выше уровня масла.

Фильтры и управление теплом Жидкий фильтр

Все масло должно поддерживаться системой, и фильтрация является обязательной. Это ромб с пунктирной линией, указывающий на то, что жидкость должна проходить через какой-то экран.Многие фильтры также имеют подпружиненный обратный клапан, включенный параллельно, так что, если фильтр забит, масло будет проходить через обратный клапан.

Также важно поддерживать температуру масла. Если система предназначена для использования в холодном климате , необходимо использовать масляные обогреватели (справа). Стрелки указывают на символ, указывающий направление теплового потока.

Теплообменник Системы контроля температуры

Теплообменник (вверху слева) используется для отвода тепла от системы; стрелки указывают на него.Существуют также системы контроля температуры , которые могут либо отклонять, либо добавлять тепло. Это представлено одной стрелкой, указывающей внутрь, и другой, указывающей. Важно отметить, что их можно включать и выключать по мере необходимости, так что активен только один или ни один.

Насосы и двигатели

Насосы и двигатели, вероятно, являются наиболее легко идентифицируемыми компонентами на схеме. Это всегда первый компонент, который я ищу, потому что именно здесь начинается волшебство. У насосов будут стрелки, указывающие на то, что энергия жидкости вытекает из насоса. На гидравлических двигателях стрелки указывают внутрь.

Если насос приводится в действие электродвигателем, он может быть показан подключенным к нему. Направление вращения может быть показано. Помните, что направление вращения, показанное здесь, – по часовой стрелке, если смотреть на вал насоса, а не на вал двигателя. И насосы, и двигатели могут быть фиксированного или переменного рабочего объема.

Насос с фиксированным рабочим объемом с двигателем Насос переменной производительности Двигатель с переменным рабочим объемом

Одна замечательная вещь заключается в том, что у вас действительно могут быть двухсторонние насосы и двигатели.Мы можем понять, почему вам нужен двунаправленный двигатель, но почему насос? Двунаправленные насосы обычно соединяются напрямую с двигателем в замкнутой гидравлической системе. Вместо того, чтобы возвращать отработанное масло в резервуар, оно возвращается непосредственно в насос. Есть много применений лебедок, которые используют этот тип системы.

Двунаправленный насос переменной производительности Двунаправленный двигатель с фиксированным рабочим объемом

Аккумуляторы

Аккумуляторы – это устройства для хранения масла под давлением.Это заметно в системах с очень высокой пиковой мощностью, но с низким рабочим циклом. Хорошим примером этого являются американские горки Top Thrill Dragster в Сидар-Пойнт. (изображение любезно предоставлено daveynin на Flickr). За несколько секунд требуется большая мощность, чтобы запустить эту машину через холм. Однако автомобили запускаются только каждые 60–120 секунд, так что все время между ними можно использовать для производства энергии и хранения ее в аккумуляторах до тех пор, пока она не понадобится. Аккумуляторы бывают двух типов: подпружиненные (обозначены пружиной) и газовые.

Цилиндры

Цилиндры – это линейные приводы, которые могут создавать большие силы в небольших объемах.

Обычно на схеме представлены три типа. Цилиндр одностороннего действия – это цилиндр, в котором гидравлическое масло подается только с одной стороны (обычно через канал), а его возврат осуществляется силой тяжести или пружинами. Разъем для бутылок – хороший тому пример.

Одиночное действие

Цилиндры двустороннего действия являются наиболее распространенными, и давление может быть приложено к любой стороне, чтобы заставить цилиндр выдвигаться или втягиваться.Поскольку площадь выдвижения и область втягивания у цилиндра двойного действия различаются, вы можете получить нежелательную производительность. Цилиндры с двойным штоком являются ответом на этот вопрос, потому что площадь одинакова с каждой стороны поршня.

Двойного действия Двойной стержень двойного действия

Клапаны регулирования давления

Контроль давления необходим во всех гидравлических системах. Каждая система должна иметь предохранительный клапан для защиты гидравлических и механических компонентов.На этом схематическом изображении жидкость под давлением находится на верхней стороне клапана. Если давление достаточно велико, чтобы преодолеть пружину, стрелка сместится, и в этом случае масло потечет в резервуар.

Однако мы можем немного изменить порты и получить другую производительность. Вместо того, чтобы направлять выходной поток в резервуар, мы можем заставить его приводить в действие что-то еще, например двигатель. Это клапан последовательности . Если у меня есть гидравлический сверлильный станок, когда поток включается в верхнюю часть, возможно, у меня есть зажим, который я хочу задействовать в первую очередь.Я мог подсоединить цилиндр к верхней боковой линии, и цилиндр зажал бы, чтобы создать давление. Двигатель может вращаться только после того, как будет создано достаточное давление.

Редукционный клапан также является важным гидравлическим элементом. В недавно разработанной мной системе одна сторона работала под давлением 3000 фунтов на квадратный дюйм, а другая – под давлением 400 фунтов на квадратный дюйм. Я включил редукционный / сбросной клапан там, где левый порт имел полное давление в системе 3000 фунтов на квадратный дюйм.Правый порт был настроен на пониженное давление 400 фунтов на квадратный дюйм. Если давление в этой линии повысится, это сбросит это давление в резервуар через нижний порт.

Клапаны удержания нагрузки

Любой клапан удержания нагрузки будет основан на некоторой форме обратного клапана . Обратный клапан позволит потоку легко двигаться в одном направлении, но не в другом. Это здорово… если мы хотим удерживать груз вечно. Часто это не так, поэтому нам нужен способ обхода потока.

Пилот для открытия обратного клапана , обычно называемый PO Check , используется для смещения тарельчатого клапана. (Предупреждение о спойлере: в обратных клапанах не используются шарики, потому что их очень сложно сделать и они плохо герметизируются. Тарельчатый клапан – это сегмент конической формы, который уплотняется намного лучше.) Как правило, если в направляющем клапане используется рабочий порт A Для подъема груза рабочее отверстие B используется для опускания груза и снятия обратного клапана PO.

Если необходимо заблокировать оба направления, можно использовать двойной обратный клапан PO.Это коллектор, который объединяет два обратных клапана PO и упрощает необходимые внешние трубопроводы за счет включения поперечных пилотных линий.

Уравновешивающие клапаны

Есть один серьезный недостаток использования обратного клапана PO: температура. Если вам необходимо удерживать нагрузку в обоих направлениях, проверка PO может действительно создать чрезвычайно большое давление. Представьте себе ситуацию, когда рано утром настраиваете устройство под нагрузку. Нагрузка и положение не меняются весь день, но температура становится на 30-40 ° выше.Масло будет расширяться, создавая давление, которое может превышать возможности двигателя или цилиндра. Это плохая ситуация. К счастью, нам на помощь приходит уравновешивающий клапан . Уравновешивающий клапан обеспечивает свободный поток в двигатель или цилиндр через обратный клапан, но на выходе есть специальный предохранительный клапан. Если давление в цилиндре слишком высокое, он будет сбрасывать давление (порт 2–1) до тех пор, пока клапан не закроется. Также имеется пилотный порт (порт 3), открывающий путь для обратного потока масла.

Крутая вещь и вещь, которая вызовет много головной боли, – это то, что вы можете настроить производительность системы, воспользовавшись доступными функциями измерения. Это контролируется двумя вещами: пилотным коэффициентом и пропускной способностью. У меня сейчас нет времени, чтобы вдаваться в подробности, поэтому мы оставим это для другой статьи. Уравновешивающие клапаны доступны в одинарной или сдвоенной конфигурации .

Челночные клапаны

Челночные клапаны – это логические элементы, которые позволяют двум (или более) вещам сигнализировать о другом.Челночный клапан – это, по сути, два обратных клапана с одним шаром (да, тарельчатый, я знаю). Более высокое давление заставит тарелку закрывать сторону с более низким давлением и направить давление и / или поток по перпендикулярному пути. Компенсированные клапаны являются хорошим примером этого, где каждая секция клапана отправляет давление компенсатора обратно в насос, чтобы определить, какое давление необходимо. Давления сравниваются друг с другом с помощью челночных клапанов, и побеждает самое высокое давление.

Направляющие регулирующие клапаны

Гидрораспределители – это основа гидравлики.Это позволяет жидкостям изменять направление и пути потока. Эти клапаны отличаются своим положением и способами. Позиции – это количество дискретных конфигураций клапана. Пути – это количество портов клапана. Двухпозиционный двухходовой клапан будет использоваться для включения и выключения потока.

2 позиции, 2 пути

Трехпозиционный трехходовой клапан может использоваться для заполнения и разгрузки аккумулятора. Вы хотите, чтобы масло высокого давления заливало, а затем подключалось к каналу низкого давления для выпуска.

2 позиции, 3 пути

Двухпозиционный четырехходовой клапан может изменять направление жидкости, где вы можете изменить направление на двигателе или цилиндре. Эти клапаны могут иметь опцию soft shift (слева), где фантомное третье положение обеспечивает плавный переход , как показано пунктирными линиями между положениями. Это дополнительное положение связывает все порты вместе, чтобы нейтрализовать давление и минимизировать влияние импульса при реверсировании потока.

2 позиции, 4 пути 2 положения, 4 направления с плавным переходом

Трехпозиционный четырехходовой клапан обеспечивает положение выключения, чтобы система могла отдыхать.Это центральное положение может иметь множество конфигураций, которые могут удовлетворить практически любые требования. Пожалуйста, прочтите мою статью о гидрораспределителях для получения дополнительной информации.

3 позиции, 4 пути

Привод клапана

Все позиционные клапаны должны быть задействованы для выполнения определенной функции. Начнем с механических приводов. Слева направо: кнопка , механическое действие, рычаг, ножной переключатель и механический переключатель . За исключением рычага и кнопки, их становится все труднее и труднее найти.За последние двадцать лет электроника настолько улучшилась, что прокладывать провода к электрическим датчикам намного проще и дешевле, чем шланги к гидравлическим компонентам.

Нажать кнопку Рычаг срабатывания Механическое действие: ножной переключатель Механический переключатель

Управляющее давление и электрическое срабатывание являются доминирующими силами на рынке и будут в течение некоторого времени. Электронные системы управления позволяют точно применять пилотного срабатывания (слева), где низкое давление смещает клапан, и электро-пропорционального срабатывания .Правый схематический символ означает работу соленоида. Соленоид – это непропорциональный сигнал, который полностью перемещает клапан. Для пропорционального управления используются другие методы, и через символ будет нарисована стрелка.

Срабатывание управляющего давления Срабатывание соленоида

Многие клапаны смещены в одном направлении или в центральное положение . Пружины – способ добиться этого. При всех этих элементах управления вам не нужно иметь срабатывание с обеих сторон.

Клапан с пружинным центрированием

Если вы не хотите, чтобы клапан двигался при отключении, вы можете добавить фиксаторов (в центре и справа), чтобы клапан оставался в том же месте. Детенты обычно представляют собой подпружиненный шар (да, настоящий шар), который фиксируется в канавке на золотнике клапана.

2-позиционный фиксатор 3-позиционный фиксатор

Прочие компоненты

Есть несколько компонентов, которые не попадают ни в одну из категорий, которыми я хотел бы поделиться сейчас.Чаще всего используются манометры P . Они будут давать давление линии, в которой они установлены. Помните о влиянии потока в системе. Недавно мне пришлось перенести манометр, потому что падение давления из-за потока давало мне ложные показания. Я переместил датчик на интересующий меня компонент, и ложные показания прекратились.

Манометр

Индикаторы температуры похожи на термометры. Их можно размещать по всей системе, как манометры, но многие конструкции просто контролируют температуру резервуара с помощью смотрового указателя.Смотровой указатель (не показан) покажет уровень масла и, как правило, температуру в резервуаре.

Датчик температуры

Реле давления – это переключатели, которые изменяют состояние при достижении определенного давления. Обратите внимание, что гистерезис является проблемой для них, поэтому, если переключатель установлен на 400 фунтов на квадратный дюйм при подъеме, он может не отключиться до 350 фунтов на квадратный дюйм при падении. Они могут иметь нормально открытые и нормально закрытые конфигурации, а также фиксированные и переменные настройки давления.

Реле давления

Последний символ – ручной отсечной клапан .Обычно это устройства низкого давления, которые используются на всасывающей и обратной линиях рядом с резервуаром, чтобы облегчить замену масла и фильтра. Обязательно держите их открытыми. Иначе может случиться плохое.

Ручное отключение

Ух ты, там наверняка много символов, и, как я уже сказал, этот список не исчерпывающий. Надеюсь, вы уже можете начать видеть, как некоторые из этих компонентов будут работать вместе, например, как гидрораспределитель будет управлять цилиндром.

4.Определите путь потока в обесточенном состоянии

Как я уже упоминал, я начинаю с поиска насоса (ов) на схеме. Проследите линии наружу от насоса, пока не дойдете до закрытого клапана. Повторяйте, пока не вернетесь к резервуару или не закончите путь. Затем я проверяю, есть ли в системе три других важных компонента. Убедившись, что все четыре компонента присутствуют и они исправлены, я начинаю смотреть на обесточенное состояние. Когда все компоненты деэгризованы, может ли поток вернуться в резервуар, или он создает давление в системе, или это где-то посередине? Я обычно прорисовываю это маркером.Если у меня есть насос с фиксированным рабочим объемом, я хочу, чтобы масло возвращалось в бак при почти нулевом давлении. Если у меня насос с переменным рабочим объемом, все пути потока должны быть заблокированы, а давление в нашем компенсаторе должно быть как минимум на 200 фунтов на квадратный дюйм ниже, чем в предохранительном клапане.

В Примере 1 (ниже) жидкость, протекающая через первую рабочую секцию, выходит через рабочий порт A и попадает в коллектор справа. В этот момент остановлены все семь клапанов. Он также проходит через ограничитель давления и останавливается на гидрораспределителе.Эта система позволяет полностью нарастить давление и указывает на то, что нам нужен насос с регулируемым рабочим объемом и компенсацией давления, который у нас есть.

5. Определите, что происходит при перемещении каждого клапана

Теперь, когда мы идентифицировали наше обесточенное состояние, мы должны активировать компоненты один за другим. (Иногда может присутствовать активатор, который также необходимо активировать. Это относится к примеру 2). В каждом разделе отслеживайте, что происходит с давлением и потоком и каков желаемый результат.

Пример 1

Секция 1 коллектора уменьшит расход (расходомер) путем активации верхнего клапана для пилотного открытия большего клапана под ним. Затем он отправит поток через порт B, но не раньше, чем он будет отправлен через клапан управления потоком.

Если мы активируем Секцию 2 для создания давления в порту A, мы должны увидеть, как верхний клапан активирует больший клапан под ним. Этот поток выйдет из порта А и создаст давление в пилотном порте уравновешивающего клапана. За пределами коллектора есть два клапана управления потоком, которые будут управлять движением двигателя путем дозирования жидкости внутрь.Также есть реле давления, которое укажет, остановился ли двигатель (мы ищем сигнал только тогда, когда порт B находится под напряжением). Остальные три порта клапана аналогичны, поэтому я не буду здесь вдаваться в подробности.

Два клапана справа за редукционным клапаном управляют цилиндром. Если правая катушка активирована на крайнем левом клапане, цилиндр будет медленно втягиваться под действием силы тяжести, измеряемой игольчатым клапаном. Однако, если клапан справа активирован, игольчатый клапан обходится, и цилиндр опускается намного быстрее.

Пример 2

Как уже упоминалось, на этой схеме показан поршневой насос прямого вытеснения, и для того, чтобы могло произойти какое-либо движение, необходимо закрыть разгрузочный клапан. Это делается путем подачи питания на S7, что должно происходить с любым другим соленоидом.

Если мы включим S1 и / или S3, мы сможем втянуть левый и / или правый цилиндр выдвижения. Однако, когда мы активируем S2 и / или S4, мы не хотим выдвигаться до того, как все цилиндры внизу будут втянуты, чтобы избежать столкновения.Для этого мы используем челночный клапан, чтобы потоки из S2 и S4 не загрязняли друг друга. Затем поток продолжает оказывать давление на уравновешивающий клапан и втягивать все цилиндры. Обратите внимание на центральное положение гидрораспределителя (3-х позиционный / 4-ходовой), активируемого S5 и S6. Порты P и A заблокированы, но порты B и T подключены. Это сделано специально для того, чтобы у нас был путь для выхода масла из цилиндров. После того, как все эти цилиндры втянуты, только тогда будет достаточно давления, чтобы преодолеть клапан последовательности и выдвинуть цилиндр (ы) выдвижения.

При подаче питания на S5 все цилиндры втянуты, как это делают S2 и S4, но цилиндры выдвижения не выдвигаются из-за челночного клапана.

Когда S6 находится под напряжением, мы начнем выдвигать цилиндры предписанным образом. (Обратите внимание, что нас не волновало, как втягиваются цилиндры.) Поток будет выходить из рабочего порта B через клапан регулирования потока. Поскольку у нас есть поршневой насос прямого вытеснения, мы не хотели, чтобы оставшееся масло пропускалось через предохранительный клапан.Мы сделали это, используя компенсированный контроль потока, чтобы наш дополнительный поток шел прямо в резервуар (порт 2) при значительно пониженном давлении. Отмеренная жидкость (порт 3) затем поступает к уравновешивающему клапану, где она свободно протекает через обратный клапан. На этом этапе активируется Группа 1. Группа 1 состоит из двух горизонтальных зажимных цилиндров и может увеличиваться до 300 фунтов на квадратный дюйм. В этот момент активируется Группа 2, в которой задействованы четыре вертикальных и два горизонтальных зажима. При 400 psi активируется Группа 3 и так далее, пока мы не перейдем к Группе 6.Когда группа 6 активирована, если соленоид S8 не активен, он выдвигает цилиндр. Если S8 активен, секция не нажимается, и это не позволяет потоку достигать других секций. S8 запускается бесконтактным переключателем, который определяет длину заготовки. Если там есть материал, S8 отключится, и секция нажмет.

6. Активируйте несколько клапанов одновременно, чтобы увидеть непреднамеренные последствия.

Непредвиденные последствия очень трудно увидеть и предсказать.Настоящая задача здесь – извлечь уроки из них, чтобы не повторить их дважды. Распространенным явлением является подача питания на обе стороны распределителя. Обычно повреждений не происходит, но ваша система управления должна быть настроена таким образом, чтобы исключить эту опасность. При использовании релейной логики у вас может быть одно реле для включения питания клапана, а другое – для выбора направления.

В примере 1 произошли непредвиденные последствия, когда я активировал Раздел 1 и порт B Раздела 2.Сейчас он смотрит на меня, но раньше было очень трудно увидеть, пока система не была построена. На двигателе у меня есть регулирующие клапаны для управления скоростью двигателя. Однако я хочу ограничить скорость двигателя перед его остановкой (важно место остановки). Я делаю это, активируя Раздел 1 примерно за фут до точки остановки, таким образом уменьшая скорость. Однако уменьшенный расход ниже, чем у расходомера при регулировании расхода. Результатом является состояние низкого дозированного расхода, и мой двигатель переходит в положение остановки.Мы предпринимаем шаги, чтобы исправить это.

В , примере 2 , двухпозиционные трехходовые клапаны должны быть сконфигурированы так, чтобы их положения были противоположны друг другу. Причина в том, чтобы предотвратить повреждение машины. Если обрыв провода к одному из соленоидов, дополнительные секции будут давить и могут вызвать потенциальное повреждение машины. Чтобы свести к минимуму этот риск, мы добавили дополнительную защиту к проводам, проложили провода большего сечения, чем необходимо, и добавили проверку проводов в ежемесячный контрольный список профилактического обслуживания.

Пример 1

Пример 2

Заключение

Чтение схем – очень страшная вещь, но не забудьте расслабиться, вы умны, а мама и папа вас очень любят. Ты получил это! Просто работайте над этим медленно и не спешите задавать вопрос. Выполняя подобную работу, я часто жду, пока у меня не возникнет хорошая серия вопросов, прежде чем обратиться за помощью. Таким образом, я потрачу больше времени на работу со схемой, чтобы мои вопросы были подробными и не тратили время коллеги напрасно.

Когда вы овладеете навыком чтения отпечатков, вы сможете критиковать и создавать свои собственные системы. Не забывайте использовать системный подход и всегда проверять свою работу перед покупкой компонентов. Итак, возьмите свои маркеры и найдите схемы для анализа!

Связанные

Советы по поиску и устранению неисправностей для гидравлических насосов

Насос, вероятно, является наиболее подверженным износу компонентом гидравлической системы и тем, кто с наибольшей вероятностью может вызвать внезапный или постепенный отказ системы.

Неисправность насоса обычно характеризуется повышенным шумом, повышенным нагревом, неустойчивой работой цилиндров, трудностью или неспособностью развивать полную мощность, пониженной скоростью цилиндров или гидравлических двигателей или отказом системы в работе вообще.

Одна из следующих проблем, скорее всего, будет причиной появления любого из вышеперечисленных симптомов, если они действительно вызваны насосом.

Кавитация насоса
Кавитация – это неспособность насоса всасывать полную заправку масла.Когда в насосе начинается кавитация, уровень шума увеличивается, и вокруг вала и переднего подшипника может сильно нагреваться. Другими симптомами кавитации насоса являются неустойчивое движение цилиндров, трудности с созданием полного давления и молочный вид масла. Если есть подозрение на кавитацию, проверьте эти точки:

а. Проверить состояние всасывающего фильтра насоса. Очистите его, даже если он не выглядит грязным. Используйте растворитель, затем просушите воздушным шлангом. Лак, оседающий на проволочной сетке, может ограничивать поток масла, но может быть почти незаметным.Если вы обнаружите отложения лака на внутренних поверхностях насосов или клапанов, система работает при слишком высокой температуре. Следует добавить теплообменник.

г. Проверьте, нет ли засорения или засорения впускного трубопровода насоса. Если используются шланги, убедитесь, что они не сложены. На входе насоса следует использовать только те шланги, которые предназначены для вакуума. У них есть внутренняя проволочная спираль для предотвращения разрушения.

г. Убедитесь, что сапун в верхней части резервуара не забит ворсом или грязью.В системах, где объем воздуха над маслом относительно невелик, в насосе может образоваться кавитация во время хода выдвижения, если сапун забивается.

г. Вязкость масла может быть слишком высокой для конкретного насоса. Некоторые насосы не могут забирать заправку тяжелой нефти или будут работать в условиях частично кавитации.

Пуск в холодную погоду особенно опасен для насоса. Эксплуатация насоса в течение нескольких часов в условиях кавитации, пока масло не нагреется, может значительно сократить его срок службы.На оборудовании, работающем на открытом воздухе, используйте масло не только рекомендованной вязкости, но и с максимально высоким индексом вязкости. Это сводит к минимуму изменение вязкости при переходе от холодного масла к горячему и снижает кавитацию при холодном пуске.

e. Проверить размер всасывающего фильтра. Убедитесь, что исходный фильтр не был заменен на фильтр меньшего размера. Увеличение его размера, где это возможно, может помочь в некоторых системах, где исходный выбор размера мог быть незначительным.

ф.Использование высококачественного масла может уменьшить образование лака и отложений.

г. Определите рекомендуемую скорость насоса. Проверьте шкив и передаточные числа. Убедитесь, что оригинальный электродвигатель не был заменен на двигатель с более высокой скоростью.

ч. Убедитесь, что насос не был заменен на тот, который обеспечивает более высокий поток, что может привести к перегрузке всасывающего фильтра. При необходимости увеличьте размер всасывающего фильтра.

Утечка воздуха в систему

Воздух, который находится в новой системе, только что собранной, удалится сам по себе через короткое время.Сначала систему следует прокрутить от 15 до 30 минут, не пытаясь создать более чем очень низкое давление. Захваченный воздух будет постепенно растворяться в масле и попадать в резервуар, откуда он будет выходить. Этот процесс, конечно, можно ускорить, выпуская воздух из высоких точек водопровода, особенно из портов цилиндров.

Воздух, попадающий в систему из-за утечек воздуха, через короткое время после запуска системы приводит к тому, что масло приобретает молочный оттенок, но обычно масло очищается через час после выключения.Чтобы узнать, где воздух попадает в систему, просмотрите следующие пункты:

а. Убедитесь, что запас масла заполнен до нормального уровня, а уровень всасывания насоса значительно ниже минимального уровня масла. Спецификации резервуара NFPA требуют, чтобы самая высокая точка всасывающего фильтра была как минимум на 3 дюйма ниже минимального уровня масла.

Проверьте уровень масла, когда все цилиндры выдвинуты, чтобы убедиться, что он не ниже отметки «Низкий» на манометре. Однако не переполняйте резервуар при выдвинутых цилиндрах; он может переполниться при втягивании цилиндров.

г. Воздух может попадать вокруг уплотнения вала насоса. Шестеренные и лопастные насосы, которые откачивают всасываемое масло из резервуара, расположенного под ними, будут иметь небольшое разрежение за уплотнением вала. Когда это уплотнение сильно изнашивается, воздух может проникнуть через изношенное уплотнение. Поршневые насосы обычно имеют небольшое положительное давление, до 15 фунтов на квадратный дюйм, за уплотнением вала. Маловероятно, что воздух попадет в эти насосы через уплотнение.

г. Проверьте всю сантехнику и соединения на впускном трубопроводе насоса, особенно штуцеры.Убедитесь в отсутствии утечек в шлангах, используемых во впускном трубопроводе. Один из простых способов проверить утечку в водопроводе – это залить маслом предполагаемую утечку. Если шум насоса уменьшился, вы нашли утечку.

Проверьте также вокруг впускного отверстия. Ввертывание конического трубного фитинга в порт с прямой резьбой приведет к повреждению резьбы, вызывая постоянную утечку воздуха, которую трудно или невозможно устранить.

г. Воздух может поступать через уплотнение штока цилиндра. Это может произойти с цилиндрами, установленными штоком вверх и не уравновешенными должным образом.При ходе вниз под действием силы тяжести может возникать частичный вакуум в штоковой части цилиндра. Уплотнения цилиндров обычно не предназначены для герметизации воздуха, поэтому даже хорошее уплотнение может протекать в этих условиях.

e. Убедитесь, что слив из возвратной линии основного бака намного ниже минимального уровня масла, а не поверх масла. В новых конструкциях целесообразно увеличить диаметр возвратной линии резервуара на несколько футов до того, как она будет опорожнена. Это приводит к снижению скорости масла, уменьшая турбулентность внутри резервуара.

Утечка воды в систему

Утечка воды в систему приведет к тому, что масло будет иметь молочный оттенок во время работы системы, но масло обычно исчезает через короткое время после отключения системы, поскольку вода оседает на дно резервуара. Вода может попасть в систему следующими, а возможно и другими путями:

а. Утечка в кожухотрубном теплообменнике может привести к смешению воды с маслом.

г. Конденсат на внутренних стенках резервуара.Это почти неизбежно в системах, работающих в среде, где температура окружающей среды меняется с дневной на ночную. Правильное решение – ежедневно отводить небольшое количество жидкости со дна резервуара через сливной клапан. Поскольку вода оседает на дно, она стечет до того, как начнет вытекать масло.

г. Убедитесь, что любые трубки или трубопроводы, по которым охлаждающая вода находится внутри воздушного пространства резервуара, входят и выходят ниже уровня масла, чтобы вода не могла конденсироваться на нем.

Утечка масла вокруг насоса

а. Утечка вокруг вала. На некоторых насосах (поршневых насосах или насосах, работающих с верхним резервуаром) за уплотнением вала может быть небольшое давление. По мере износа уплотнения может появиться внешняя утечка. Обычно это будет более выражено во время работы насоса и может исчезнуть, когда насос остановлен.

Другие насосы, такие как шестеренчатые и лопастные, обычно работают с небольшим вакуумом за уплотнением.Утечка может возникнуть только после остановки насоса.

Преждевременный износ уплотнений вала может быть вызван чрезмерной температурой масла. При температуре 200 ° F и выше резиновые уплотнения имеют очень короткий срок службы.

Абразивы в масле могут быстро изнашивать уплотнения, а также вызывать образование задиров на валу в области уплотнения. Если присутствуют абразивы, они осядут из образца, взятого из резервуара, если ему дать постоять час или около того. Проверьте все точки, куда могут попасть абразивные материалы.Наиболее распространенная точка входа – через сапун на резервуаре. Чтобы решить эту проблему, герметично закройте резервуар и поддерживайте давление 1 или 2 фунта на квадратный дюйм (не более) над маслом.

г. Утечка вокруг порта насоса. Иногда утечка в этих портах возникает из-за ввинчивания фитинга с конической трубной резьбой в порт с прямой резьбой. После повреждения резьбы отремонтировать насос непросто.

Проверить герметичность штуцеров в портах. При использовании трубной резьбы dryseal нет необходимости использовать герметик для трубной резьбы.Остерегайтесь слишком туго ввинчивания конической трубной резьбы в отливку корпуса насоса. Это может привести к растрескиванию отливки.

г. Если утечка происходит из-за небольшой трещины в отливке корпуса, она, скорее всего, была вызвана либо слишком плотным завинчиванием фитинга, либо работой насоса в системе, в которой либо предохранительный клапан установлен слишком высоко, либо с высокими переходными процессами. скачки давления возникают в результате ударов. Возможно, что отливка изначально была дефектной, но это редко оказывалось проблемой.

Насос подает слишком мало или отсутствует поток

а. Вал вращается в неправильном направлении. Немедленно выключите. Перепутанные выводы в 3-фазном двигателе являются наиболее частой причиной неправильного вращения. Насосы должны работать в направлении, указанном на их паспортной табличке или на корпусе.

г. Забор на впуске. Проверьте всасывающий фильтр на предмет загрязнения и проверьте, не сломались ли впускные шланги.

г. Низкий уровень масла в бачке.

г. Застревание лопастей, клапанов или поршней из-за масляного лака, ржавчины или коррозии.Лак указывает на то, что система слишком горячая. Ржавчина или коррозия могут означать попадание воды в масло.

e. Масло слишком жидкое, либо из-за неправильного выбора масла, либо из-за разжижения при высокой температуре. Система с этой проблемой может нормально работать первые несколько часов после запуска, а затем постепенно замедляться по мере перегрева масла.

ф. Механическая неисправность. Проверьте, нет ли сломанного вала или муфты, срезанной шпонки или штифта и т. Д.

г. Насос работает слишком медленно. Большинство насосов обеспечивают поток на всех скоростях, пропорциональный оборотам в минуту.Но некоторые лопастные насосы, которые зависят от центробежной силы для выдвижения лопаток, будут обеспечивать небольшой поток или его отсутствие на низких скоростях, таких как частота вращения двигателя на холостом ходу.

ч. Если приводной двигатель был заменен, убедитесь, что это правильная скорость для насоса.

Шум насоса недавно увеличился

а. Кавитация на входе в насос.

г. Утечка воздуха в систему из-за низкого уровня масла или по другой причине.

г. Механический шум, вызванный ослабленным или изношенным соединением, ослабленными установочными винтами, сильно изношенными внутренними частями и т. Д.

г. Система может быть слишком горячей.

e. Насос может работать слишком быстро.

Короткий срок службы насоса

а. Эксплуатация насоса при давлении, превышающем номинальное давление, указанное в каталоге, особенно если насос должен поддерживать это давление в течение большого процента от общего времени работы.

г. Масло неправильной вязкости или плохого качества.

г. Эксплуатация масла при чрезмерно высоких температурах.

г. Неадекватная фильтрация.

e. Несоблюдение требований по содержанию всасывающего фильтра в чистоте.

ф. Несоосность вала насоса с приводным двигателем или двигателем. Примечание: При замене насоса на лапах оставьте кронштейн и замените только насос, и новый насос не нужно будет повторно выравнивать с приводным источником.

г. В систему может поступать воздух или вода.

ч. Насос работает слишком быстро или слишком медленно.

и. Входная кавитация по другим причинам.

© 1990, Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.
